1 Technikailag mindég időszerű Mérjen a Digimar készülékkel gyorsan és rugalmasan! Ezt jelenti számunkra az EXACTLY. A Mahr a magasságmérők széles kínálatát biztosítja megbízható megoldásként a mérési feladataihoz. Függetlenül attól, hogy a munkadarabok egyszerűbb előrajzolásához vagy kétdimenziós bonyolult mérésekhez keresünk készüléket, a Digimar magasságmérő készülékek maximális flexibilitást és minőséget garantálnak. A Digimar 817 CLM és a 816 CL típusú motorikus magasságmérő készülékeket egyszerű használat, az alapfunkciók gyorsgomboknak köszönhető kényelmes kezelése és a mérés közben biztosított maximális kényelem és biztonság jellemzi. 74 Digimar Magasságmérők

2 DIGIMAR. MAGASSÁGMÉRŐK Áttekintés Digimar Magasságmérők 76 Magasságmérők motoros mozgatással Digimar 817 CLM 78 High-End magasságmér 2D és statisztika funkcióval Digimar 816 CL 79 Műhelyekbe, gyártásközi mérésekre A 817 CLM és a 816 CL tartozékai 80 Magasságmérők kézi mozgatással Digimar 814 N 87 Öntvénytalppal Digimar 814 G 89 Gránit mérőasztallal Magasságmérő és előrajzoló Digimar 814 SR 91 Magasságmérő és előrajzoló készülék Digimar Magasságmérők 75

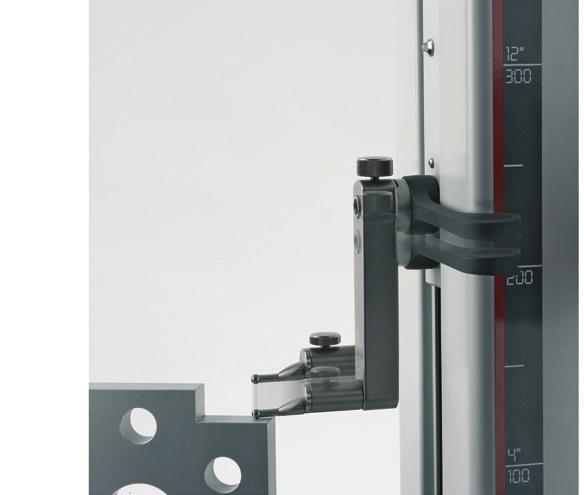

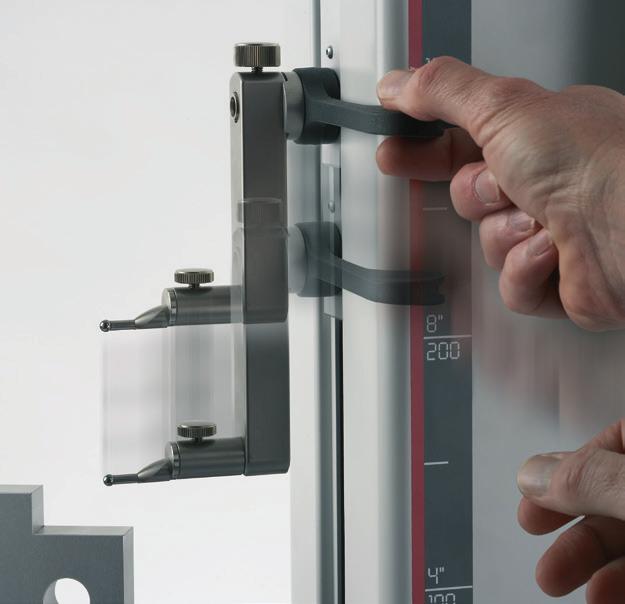

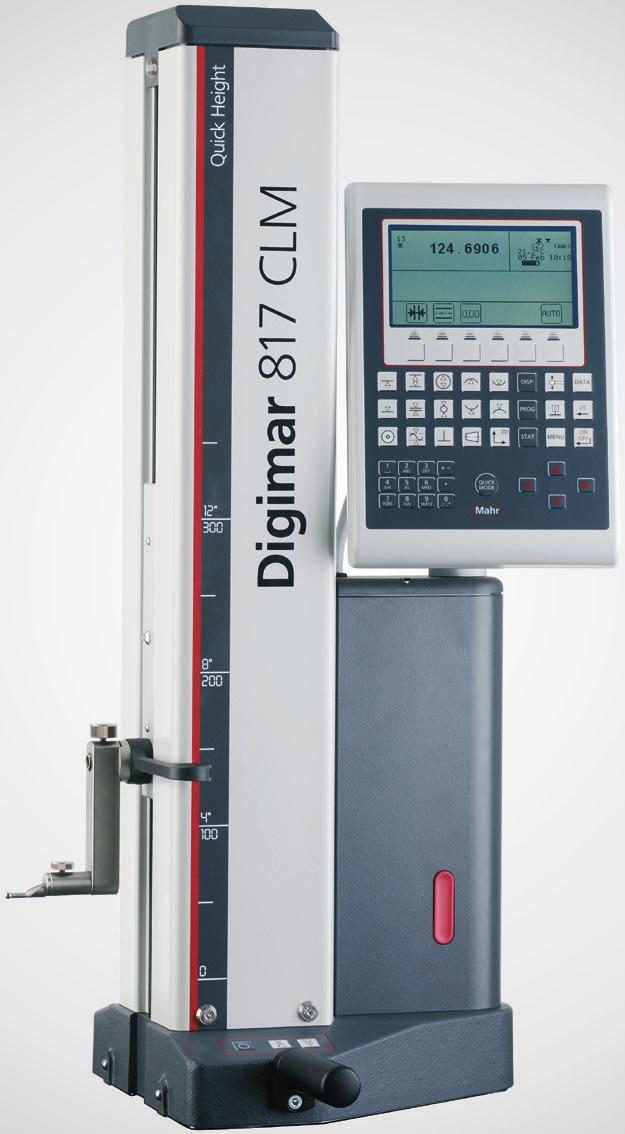

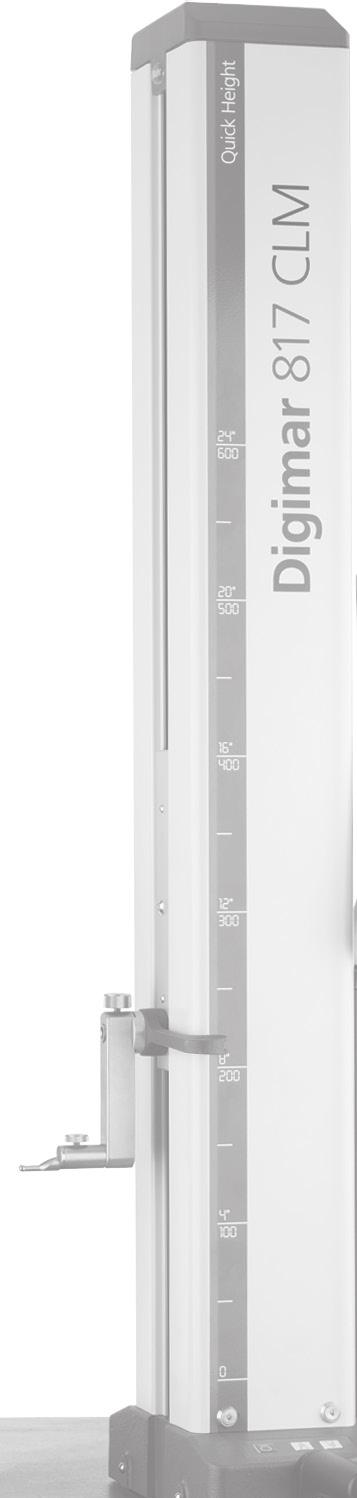

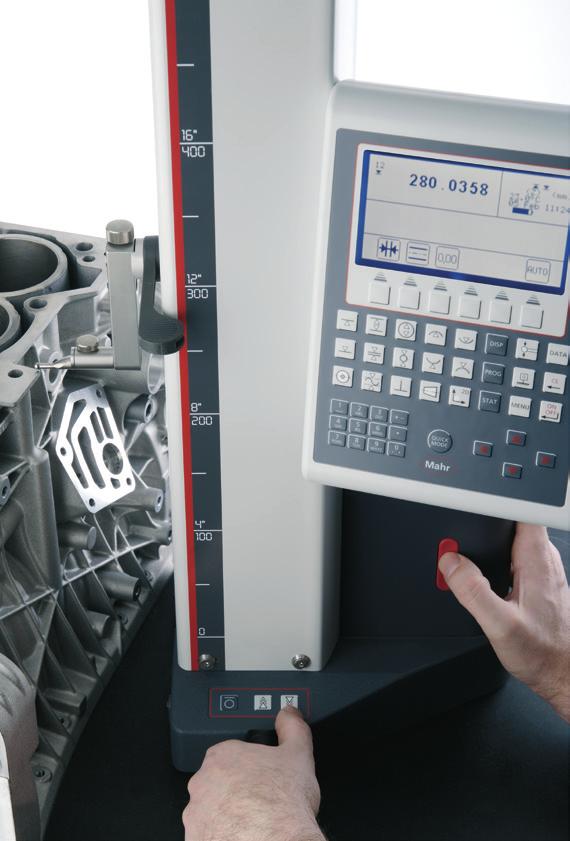

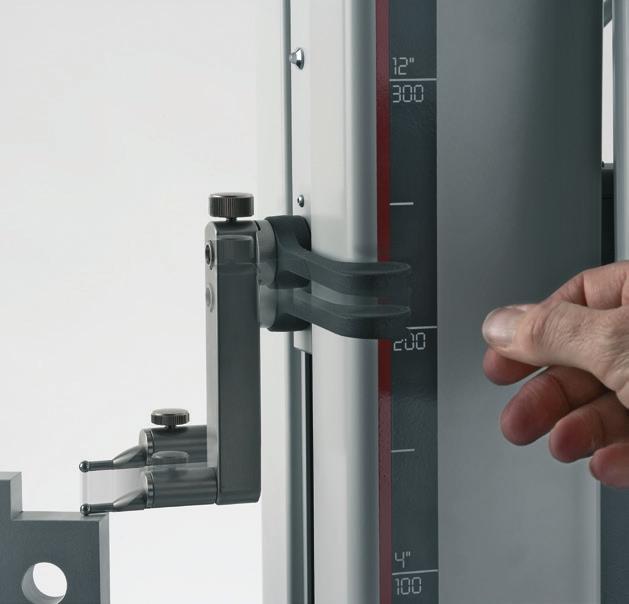

3 Digimar 817 CLM Quick Height Új Digimar 817 CLM magasságmérő a legújabb fejlesztésű Quick Mode funkcióval, amellyel gyorsan mérhetünk a legnagyobb pontossággal. Számos mérő és kiértékelő funkció, kényelmes használat jellemzi. Minden mérési feladatra a legjobb megoldás QUICK MODE Gyors mérés kézzel Egyszerű használat az innovatív Quick-Mode segítségével (a Mahr bejelentett szabadalma) 1. ábra Mozgassa kézzel a munkadarab irányába a mérőfejet. 2. ábra A motor automatikusan elindítja a mérést Mérés a talpon lévő gyorsgombokkal Ideális nagy munkadarabok mérésére a légpárna használatával. A talpon elhelyezett gyorsgombokkal a mérőfej kényelmesen a kívánt pozícióba mozgatható és a mérés gyorsan elvégezhető. Ez különösen azoknál a nagy munkadaraboknál könnyíti meg a mérést, amelyek nehezen mozgathatók, pozicionálhatók. Mérés közben mindkét kezünket a mérőeszközön tartva (légpárna és gyorsgombok) végezhetjük el a komplett mérést. A legnagyobb pontosság és megbízhatóság Nagy pontosságú inkrementális mérőrendszer, kétfejes leolvasó rendszerrel, szennyeződéssel szemben védett mérőléccel Robusztus, rozsdamentes acél mérőoszlop Precíziós, golyóscsapágy megvezetésű mérőfej Beépített hőmérséklet kiegyenlítő szenzor 20 C 76 Digimar Magasságmérők

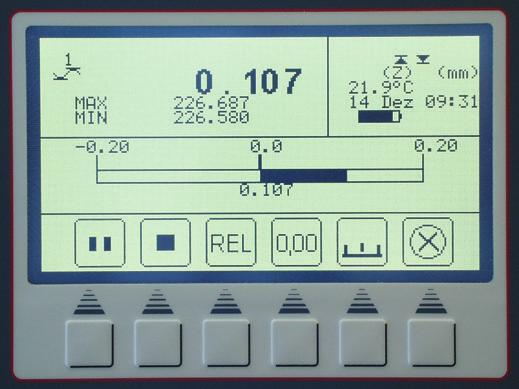

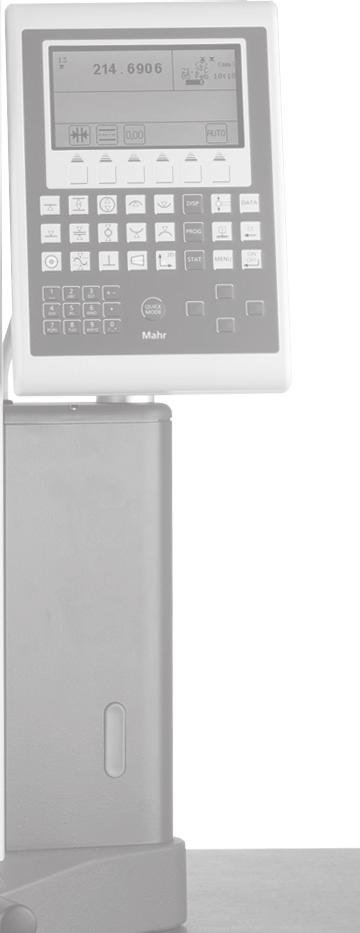

4 Ergonomikus kezelő és kijelző felület Nagy, háttérmegvilágítású display Könnyen érthető piktogramok Dönthető kijelző A kijelző szabadon állítható a lengőkar segítségével Univerzális mérési lehetőségek A funkciógombok egyértelm szimbólumai biztosítják valamennyi mérőfunkció kényelmes kezelését. Gazdag mérőfunkció választék 1D-ben és 2D-ben 1D 2D Dinamikus mérések analóg kijelzéssel Automatizált derékszögűség és síklapúság mérés (opció) Automatizált mérési folyamatok (mérőprogramok) PROG Auto-funkció sorozat- és távolságmérésre AUTO Gazdag kiértékelő választék Számítógépes adatátvitel RS232 vagy USB porton (adapterrel) keresztül, pl. MS Excel-be a MarCom szoftverrel Mérési eredmény listák, statisztikák stb. nyomtatása USB nyomtatókimeneten keresztül RS232C USB Mérési értékek elmentése a beépített USB memóriába (a PC külső meghajtóként ismeri fel) vagy pendrive-ra Mérési értékek elmentése a beépített USB memóriába STAT Digimar Magasságmérők 77

5 Digimar 817 CLM. Magasságmérő készülék Funkciók Tapintás le és fel Bordaszélesség, ill. horonytávolságok borda- és horonyközéppel Furat-, ill. tengelyátmérő furat- és tengelyközéppel Furatok váltó pontja (fel és le) Tengelyek váltó pontja (fel és le) Távolságok és szimmetria számítása Dinamikus mérési funkciók Derékszögűség mérés Síklapúság mérés Mérés 2D-üzemmódban Mérőprogramok Statisztikai kiértékelés Mérési adatok feldolgozása Nagy és áttekinthető funkciógombok Jól leolvasható grafikus LCD-kijelző háttérvilágítással Útmutató a kezelőnek magától értetődő ikonokkal Használati útmutató több nyelven Lehetséges a kiegészítő nullpontok munkadarabra helyezése Kiegészítő mérőkészülék csatlakoztatható Opto RS232 adatcsatlakozóval Hosszútávon használható a frissíthetőségnek köszönhetően Automatikus készenléti állapot kapcsoló Beállítható Auto-off funkció a mért értékek elvesztése nélkül Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a pontos ismételhetőség érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken Egyszerű mérési folyamatok a motorikus mérőszánnal A tapintóállandó a lekapcsolás után megmarad Integrált feltölthető akkumulátor hosszú üzemidővel, a hálózat nélküli mérés biztosítása érdekében Hőmérséklet-kompenzáció belső hőmérsékletszenzorral Szállítási terjedelem: Magasságmérő készülék a kezelőés kijelző elemmel, Tartó 817 h1, Mérőbetét K6/51, Beállító blokk 817 eb, Kezelési útmutató, Hálózati tápegység, USBkábel, Porvédő zsák, Kalibrálási bizonyítvány Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) RS232C USB CLM Méréstartomány mm Alkalmazási tartomány eleje mm 170 Alkalmazási tartomány vége mm Osztásérték mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Osztásérték inch.001,.0005,.0001,.00005, Hibahatár µm (1,8 + L/600) L mm-ben Ismétlési pontosság, furat µm 1 Ismétlési pontosság, sík µm 0,5 Derékszögűség-eltérés µm-ben µm Üzemidő, max. h 10 Mérőerő N 1,0 +/ 0,2 N Rel. páratartalom páralecsapódás % 65 nélkül Üzemi hőmérséklet C 20 Üzemi hőmérséklet C Termék súlya kg 25,00 30,00 35,00 Adatinterfész: USB, RS232C, vezetéknélküli Szabvány Gyári szabvány Tartozékok RS232C adatátviteli kábel (3 m) Adapterkábel RS232 USB-hez (1 m) 817 usb Adómodul e-stickhez RS232 e Rádióvevő e-stick Kemény gránit mérőlap, 1000 x 630 mm 107 G Biztonsági alátét állvány, 1000 x 630 mm 107 Ug Kemény gránit mérőlap, 1200 x 800 mm 107 G Biztonsági alátét állvány, 1200 x 800 mm 107 Ug e-stick 107 Ug 78 Digimar Magasságmérők

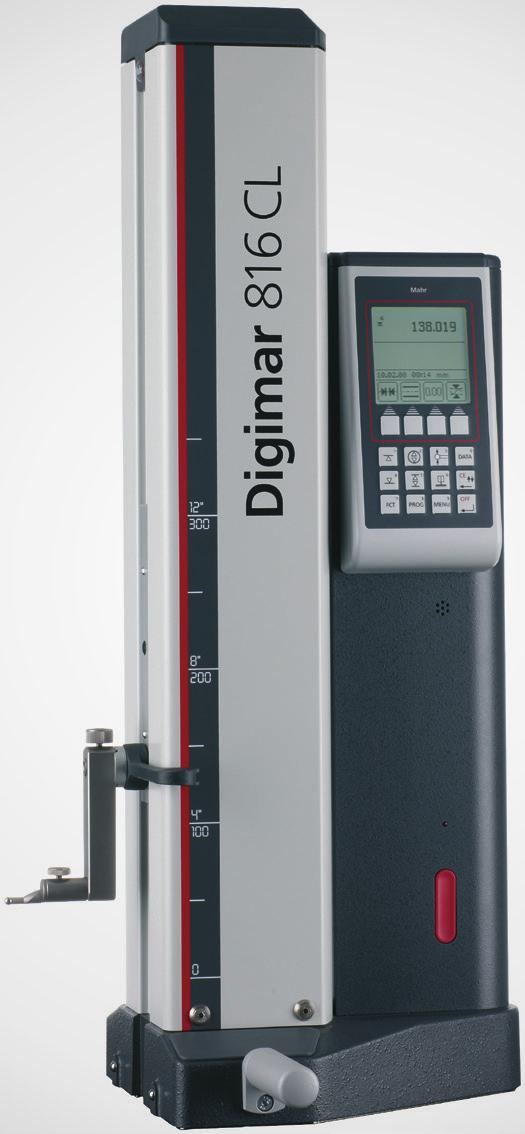

6 Digimar 816 CL. Magasságmérő készülék Alap mérési funkciók Tapintás le és fel Bordaszélesség, ill. horonytávolságok borda- és horonyközéppel Furat-, ill. tengelyátmérő furatés tengelyközéppel Furatok váltó pontja (fel és le) Tengelyek váltó pontja (fel és le) Távolságok és szimmetria számítása Dinamikus mérési funkciók Mérőprogram Mérési adatok feldolgozása Kezelő- és kijelzőegység Jól leolvasható grafikus LCDkijelző háttérvilágítással Áttekinthető funkcióbillentyűk Szöveg nélküli kezelői útmutató önmagában érthető szimbólumokkal Kiegészítő nullpont gyors beállítása Mért érték memória 99 mérési értékig Mérőrendszer Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a jó megismételhetőség érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken Egyszerű mérési folyamatok a motorikus mérőszánnal Integrált hőmérsékletszenzor hőmérséklet-kompenzációval A tapintóállandó a lekapcsolás után megmarad Integrált feltölthető akkumulátor hosszú üzemidővel a hálózat nélküli mérés biztosításának érdekében Szállítási terjedelem: Magasságmérő készülék a kezelő- és kijelző elemmel, Tartó 817 h1, Mérőbetét K6/51, Beállító blokk 817 eb, Kezelési útmutató, Hálózati tápegység, Porvédő zsák, Kalibrálási bizonyítvány Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) RS232C USB CL Méréstartomány mm Alkalmazási tartomány eleje mm 170 Alkalmazási tartomány vége mm Osztásérték mm 0,01, 0,001 Osztásérték inch.00005,.0001 Hibahatár µm (2,8 + L/300) L mm-ben Ismétlési pontosság, furat µm 3 Ismétlési pontosság, sík µm 2 Derékszögűség-eltérés µm-ben µm Üzemidő, max. h 10 Mérőerő N 1,0 +/ 0,2 N Rel. páratartalom páralecsapódás % 65 nélkül Üzemi hőmérséklet C 20 Üzemi hőmérséklet C Termék súlya kg 25,00 30,00 Adatinterfész: Opto RS232C, USB, vezetéknélküli Szabvány Gyári szabvány Tartozékok USB adatátviteli kábel (2 m) 2000 usb RS232C adatátviteli kábel (2 m) 2000 r Adómodul e-stickhez 2000 e Rádióvevő e-stick Kemény gránit mérőlap, 1200 x 800 mm 107 G Biztonsági alátét állvány, 1200 x 800 mm 107 Ug Kemény gránit mérőlap, 1000 x 630 mm 107 G Biztonsági alátét állvány, 1000 x 630 mm 107 Ug e-stick 107 Ug Digimar Magasságmérők 79

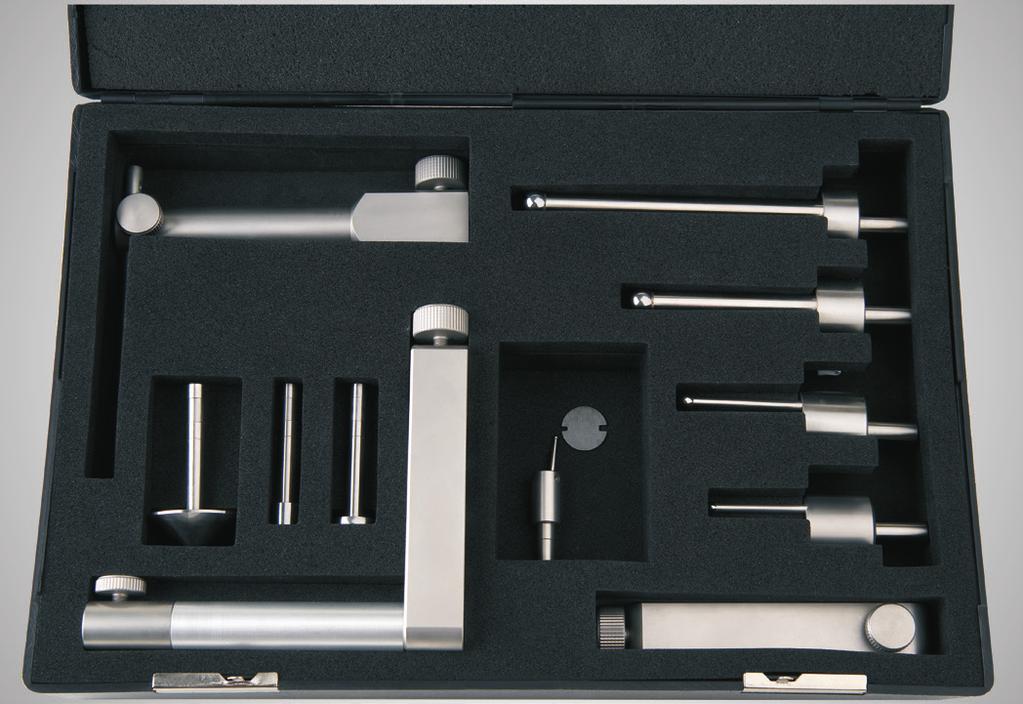

7 Digimar 817 ts1. Mérőtapintó készlet nagy tartozékkészlet praktikus műanyag táskában részei: Mélységmérő tapintó Tartó meghosszabbított befogással Tárcsás mérőtapintó hornyokhoz stb. Kúpos mérőtapintó Hengeres mérőtapintó Tartó M2 szögtapintó betétekhez Tartó 4 db golyós tapintóval, Ø 8 mm szárbefogóval Szállítási terjedelem: Tok ts1 Készletrészek Tartó mérőbetétekhez, Befogófurat 6 mm, a = 817 h2 100,5 mm, b = 119,5 mm, c = 84 mm Tárcsás mérőbetét ø 15 mm S15/31, Hengeres tapintóbetét ø 10 mm Z10/31, Golyós mérőbetét MKe Mélységmérő tapintó, tartóval TMT Tartó 800 ts mérőbetéttel ø 2,0 mm KM Tartó mérőbetétekhez, Befogófurat 8 mm 817 h Golyós mérőbetét, ø 4,0 mm K 4/ Golyós mérőbetét, ø 6,0 mm K 6/ Golyós mérőbetét, ø 10,0 mm K 10/ Golyós mérőbetét, ø 10,0 mm K 10/ ø h2 100,5 119,5 h8 18,8 36,8 13,7 ø2 ø ,8 25,2 38,2 100 ø30 18,8 31,2 8 ø10 2,8 18,8 31,2 ø15 KM 2 TMT 120 MKe 30 Z10/31,2 S15/31,2 77 ø10 ø10 ø ø h4 K 4/30 K 6/40 K 10/60 K 10/ Digimar Magasságmérők

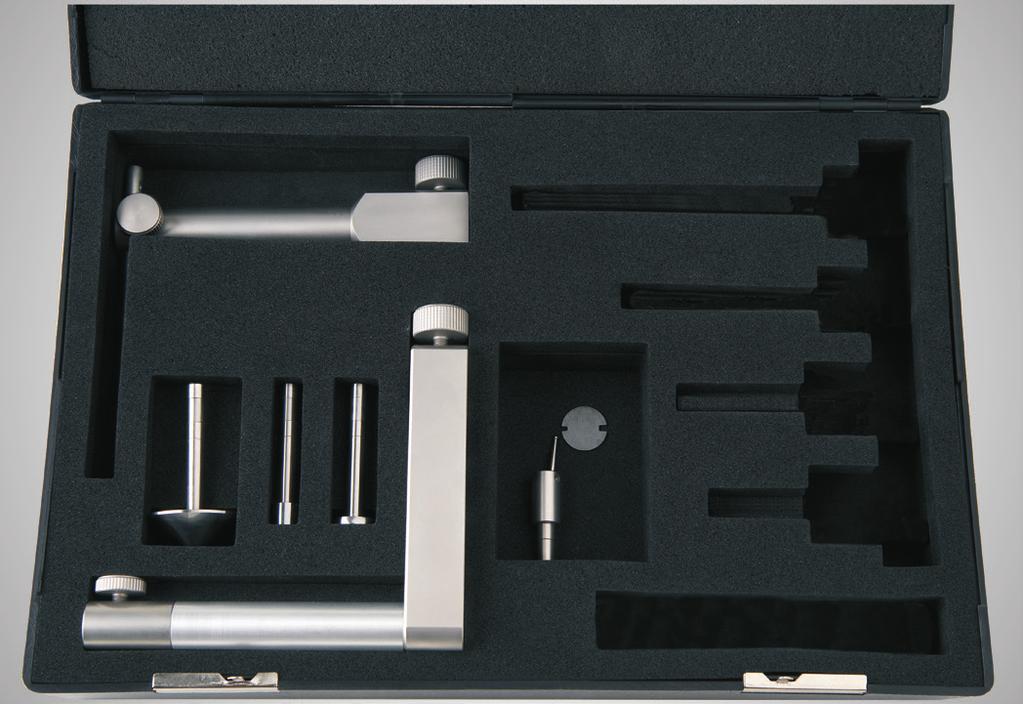

8 Digimar 817 ts2. Mérőtapintó készlet kis tartozékkészlet praktikus műanyag táskában részei: Mélységmérő tapintó Tartó meghosszabbított befogással Tárcsás mérőtapintó hornyokhoz stb. Kúpos mérőtapintó Hengeres mérőtapintó Tartó M2 szögtapintó betétekhez Szállítási terjedelem: Tok ts2 Készletrészek Tartó mérőbetétekhez, Befogófurat 6 mm, a = 817 h2 100,5 mm, b = 119,5 mm, c = 84 mm Tárcsás mérőbetét ø 15 mm S15/31, Hengeres tapintóbetét ø 10 mm Z10/31, Golyós mérőbetét MKe Mélységmérő tapintó, tartóval TMT Tartó 800 ts mérőbetéttel ø 2,0 mm KM 2 h8 18,8 36,8 13,7 ø2 ø ,8 25,2 38,2 100 ø30 KM 2 TMT 120 MKe ,8 ø12 18,8 31,2 ø10 18,8 31,2 ø ,5 119,5 Z10/31,2 S15/31,2 817 h2 Digimar Magasságmérők 81

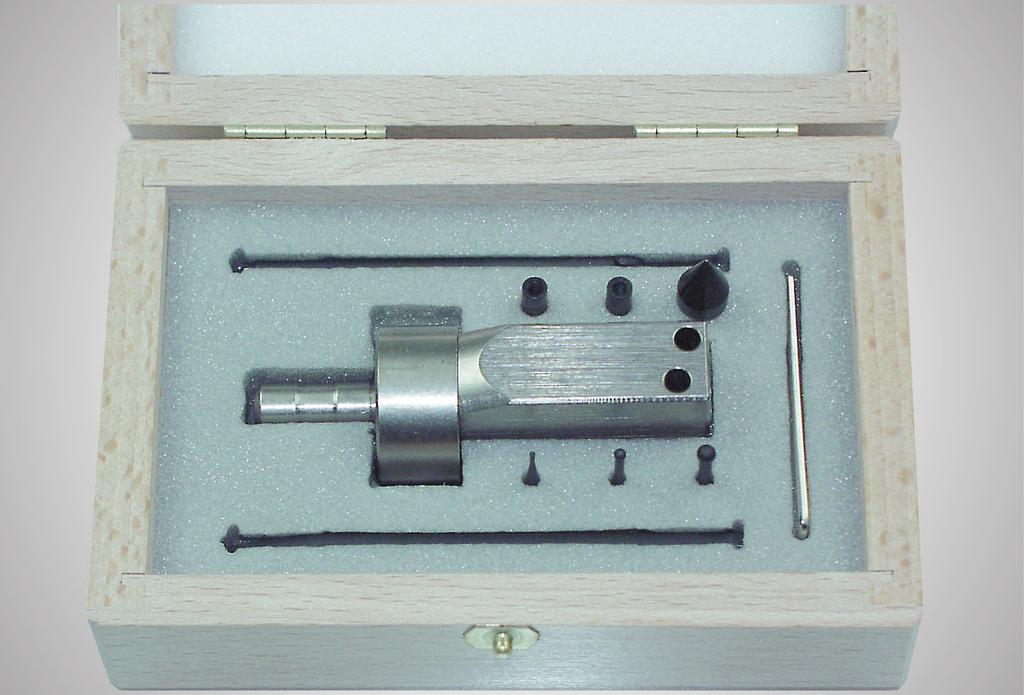

9 Digimar 817 ts3 (to use on 816 CL and 817 CLM also requires 817 h ). Univerzális mérőtapintó készlet, komplett Tartozék készlet kisméretű alkatrészekhez és apró hornyokhoz, beszúrásokhoz és furatokhoz praktikus fatokban 8 mm-es befogófurattal rendelkező tartókhoz alkalmas részei: Alaptest 8 mm-es befogószárral Mélységmérő tapintó Tapintópapucs hornyokhoz és beszúrásokhoz Golyós mérőtapintó Kúpos mérőtapintó Hosszabbító Adapter M2,5 mérőbetétekhez Szállítási terjedelem: Tok ts3 (to use on 816 CL and 817 CLM also requires 817 h ) Készletrészek Alaptest / befogó átmérő 8 mm Gk/ Tapintópapucs, d = 0,5 mm, l = 78 mm TS 0,5/ Tapintócsap / -hegy:, d = 1,2 mm, l = 75 mm, ls T 1,2/75 = 15,5 mm Éktapintó MKe Golyós tapintó, d k = 3,0 mm, l = 24 mm K3/ Golyós tapintó, d k = 2,0 mm, l = 24 mm K2/ Golyós tapintó, d k = 1,0 mm, l = 24 mm K1/ Hosszabbító M3 M2,5, d = 4 mm, l = 20 mm V/M2, Hosszabbító M3 M3, d = 4 mm, l = 20 mm V/M ,5 d ls d M3 dk M3 M3 l l l l 25 V/M2,5 K3/24 MKe 8 d Gk/8 T 1,2/75 TS 0,5/78 82 Digimar Magasságmérők

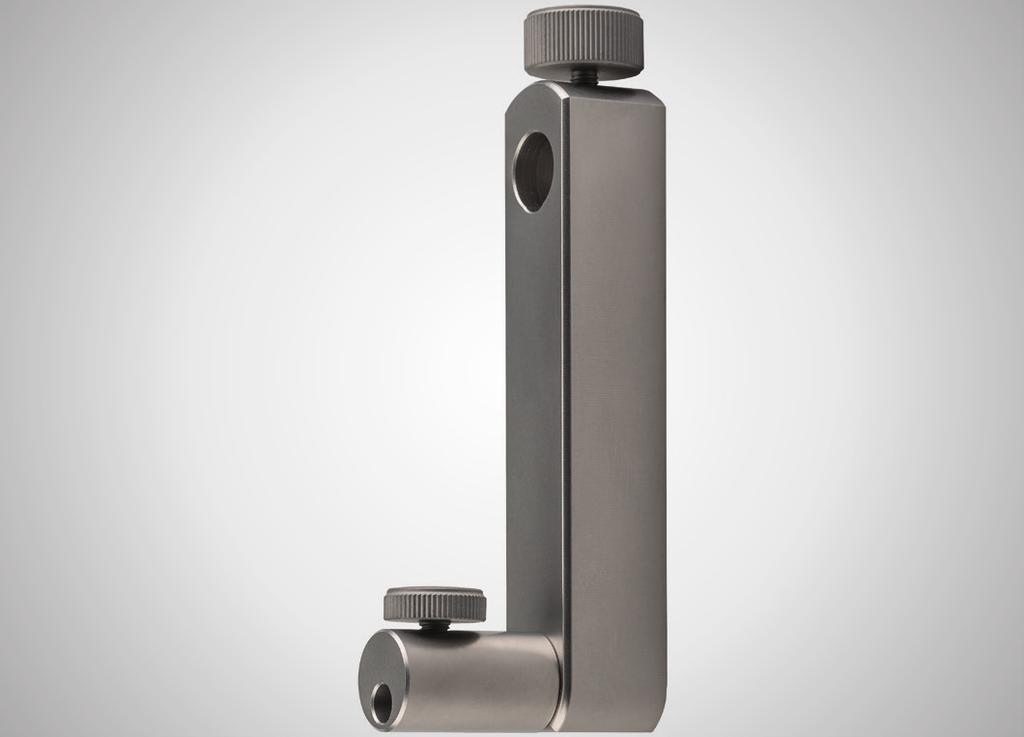

10 c Digimar 817 h1 / 817 h2 / 817 h5. Tartó mérőbetétekhez Tartók mérőbetétekhez 6 mm átmérőjű befogószárral nagy mérési mélységben való méréshez (817 h2) billenthető (817 h5) pl. hengermérő tapintó beigazításához h h h5 Befogófurat α c b mm mm mm mm 27, , mm 100, , mm ø12 Tartozékok Befogószár ø 6 mm 800 a Golyós mérőbetét, ø 5,0 mm K5/ Tárcsás mérőbetét ø 15 mm S15/31, Hengeres tapintóbetét ø 10 mm Z10/31, Golyós mérőbetét MKe Golyós mérőbetét 817 CLM-hez, ø 6,0 mm K6/ Tartó 800 ts mérőbetéttel ø 2,0 mm KM 2 b a ø ,8 31,2 ø10 18,8 25,2 38,2 100 ø30 2,8 18,8 31,2 ø15 ød ø2 h8 800 a6 Z10/31,2 MKe 30 S15/31,2 18,8 36,8 13,7 17,7 24,2 18,8 26,8 ø5 KM 2 K6/51 K5/51 Digimar Magasságmérők 83

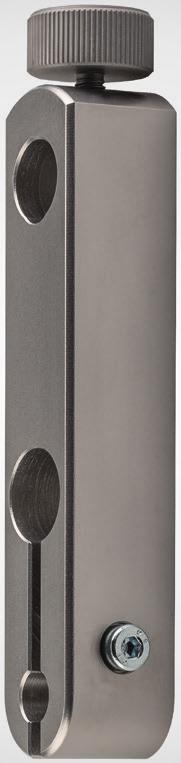

11 Digimar 817 h4. Tartó mérőbetétekhez Tartók mérőbetétekhez 8 mm átmérőjű befogószárral és 102 g súllyal alkalmas a CXt2 univerzális mérőtapintókkal is kompatibilis Digimar CX1 és CX2 mérőbetétekkel, 102 g súly h4 Befogófurat mm ø12 77 Tartozékok Hosszabbító M3 M2,5, d = 4 mm, l = 20 mm V/M2, Alaptest / befogó átmérő 8 mm Gk/ Tapintópapucs, d = 0,5 mm, l = 78 mm TS 0,5/ Tapintócsap / -hegy:, d = 1,2 mm, l = 75 mm, ls = T 1,2/75 15,5 mm Éktapintó MKe Hosszabbító M3 M3, d = 4 mm, l = 20 mm V/M Golyós tapintó, d k = 3,0 mm, l = 24 mm K3/ Golyós tapintó, d k = 2,0 mm, l = 24 mm K2/ Golyós tapintó, d k = 1,0 mm, l = 24 mm K1/ Golyós mérőbetét, ø 10,0 mm K 10/ Golyós mérőbetét, ø 10,0 mm K 10/ Golyós mérőbetét, ø 4,0 mm K 4/ Golyós mérőbetét, ø 6,0 mm K 6/40 K 4/ K 10/100 ø4 ø10 20 K 6/40 ls 41 ø10 l 51 37,5 M3 dk M3 l d T 1,2/75 d M3 l l d V/M2,5;V/M3 K 10/60 MKe 8 K3/24 TS 0,5/78 Gk/8 84 Digimar Magasságmérők

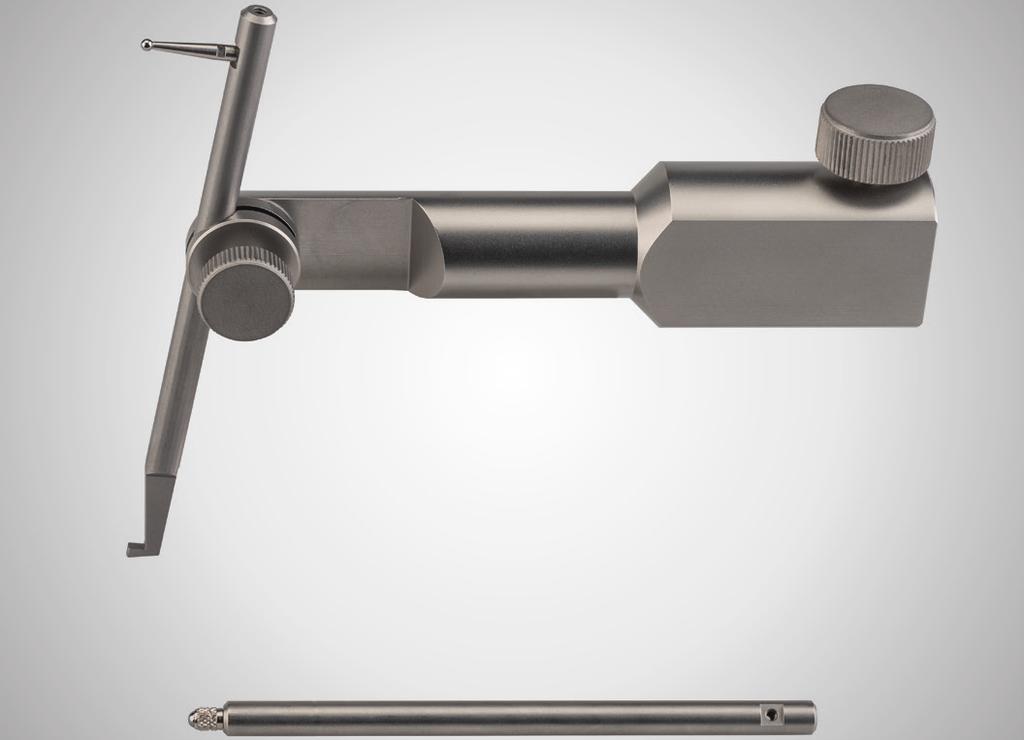

12 Digimar TMT 120 / TMT 120 S. Mélységmérő tapintó, tartóval Mélységmérő tapintó tartóval vízszintes furatok és nyílások méréséhez Mélységmérő tapintó, cserélhető M2 és M2,5 csatlakozómenet mérőbetétekhez M2,5 golyós mérőbetéttel 901 H billenthető (csak TMT 120 S) második mélységmérő tapintó tapintópapuccsal horonyméréshez (csak TMT 120 S) M2 golyós mérőbetéttel 800ts 2 mm-es golyóval (csak TMT 120 S) TMT TMT 120 S Tartozékok Mérőbetét ø 1,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 3,0 mm, Keményfém, l = 14,5 mm 800 ts Mérőbetét ø 2,0 mm, Rubin, l = 14,5 mm 800 tsr Standard mérőbetét, Acél, r = 1,5 mm Standard mérőbetét, Keményfém, r = 1,5 mm 901 H Standard mérőbetét, Rubin, r = 1,5 mm 901 R Stiftes mérőbetét, Keményfém, l = 11 mm, Mérőfelületek ø 1,5 mm 911 H2 M 2,5 6 5 M2 l d R 1,5 ø4,2 911 H2; tb Digimar Magasságmérők 85

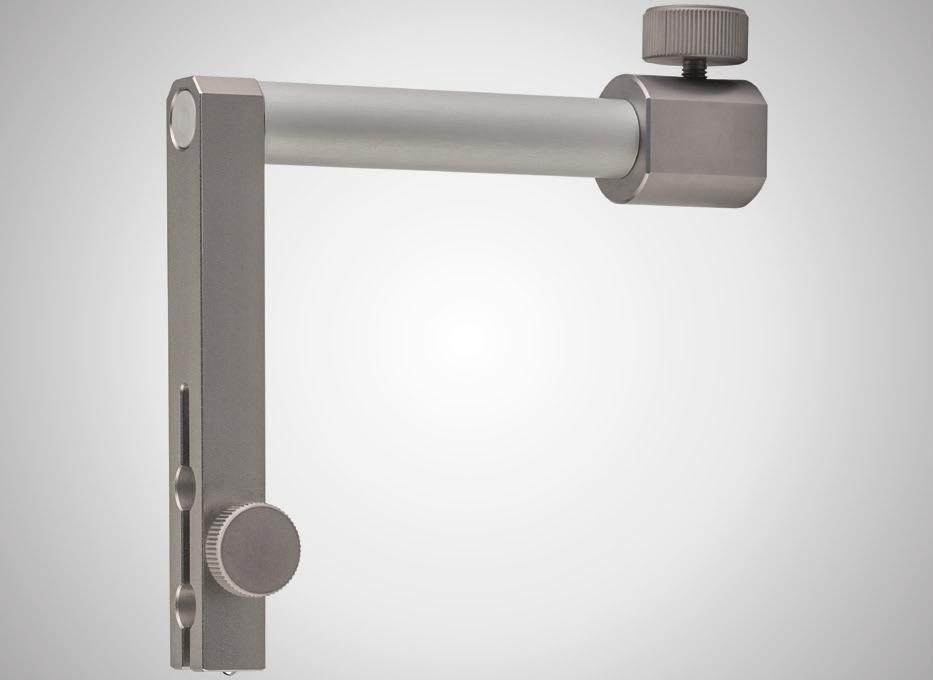

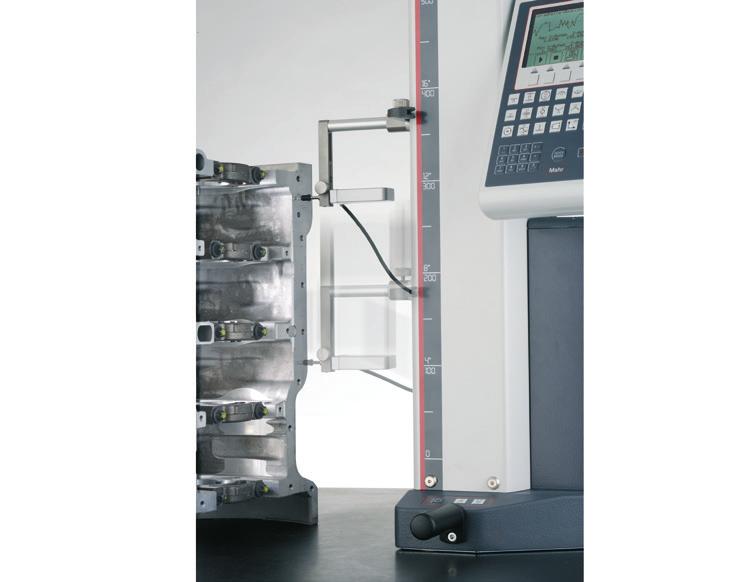

13 Digimar 817 h3. Tartó derékszögűség-méréshez Tartó derékszögűség méréshez analóg és digitális mérőórákhoz alkalmas ideális P1514H mérőtapintóval (csak 817 CLM) h3 Befogófurat mm ø Tartozékok RS232C adatátviteli kábel (2 m) 16 EXr Digitális mérőóra, 0,0005 mm, 12,5 mm 1086 R Inkrementális mérőtapintó, Digimar 817 CLM-hez P1514 H 1086 R 86 Digimar Magasságmérők

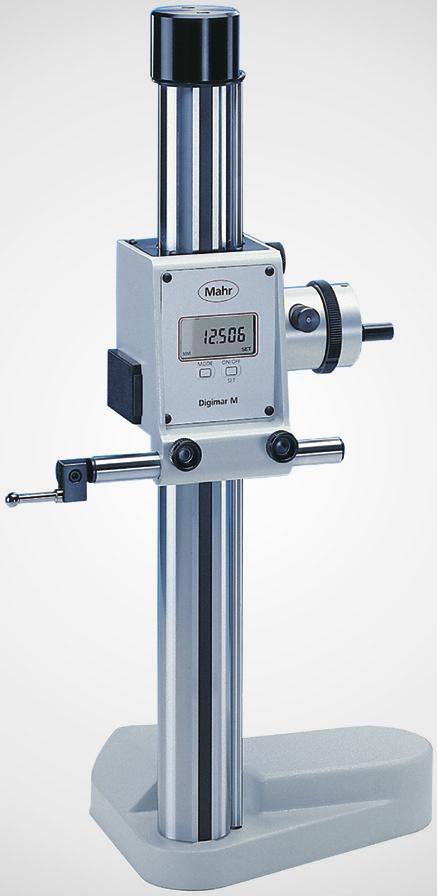

14 Digimar 814 N. Magasságmérő és előrajzoló készülék Funkciók ON/OFF RESET (kijelző nullázása) mm/inch PRESET (előre beállított méret) MAX/MIN Memória váltópont-kereséshez TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz TOL (tűrés megadás) Osztásérték átkapcsolása DATA (adatátvitel) RS232C MAX MIN 0 TOL Nagyméretű, könnyen leolvasható digitális kijelző Mérőfejen elhelyezett mérő- és kijelzőkészülék Opto RS232 C adatcsatlakozóval adatátvitelhez Digitális méret előbeállítás (Preset) Bármely pozícióban nullázható kijelző Mérés MAX, MIN és MAX-MIN mérőfunkcióval Alsó és felső tűréshatár megadása 1. jellemzőhöz mm/inch átkapcsolható Nagy mérési pontosság Inkrementális, induktív mérőrendszer Mérőfej golyóscsapágyas vezetéssel Kopásálló mérőrendszer Könnyű kezelés a mérőfej oldalán elhelyezkedő hajtókerékkel Konstans mérőerő, változtatható irányú (le vagy fel) Előrajzoláshoz bármely pozícióban rögzíthető Finomállítással Hálózattól független elemes működés Univerzális használat a sokoldalú tartozékválasztéknak köszönhetően Szállítási terjedelem: Magasságmérő készülék a kezelő- és kijelző elemmel, Tapintókar 814 t, Golyós mérőtapintó 814 m, 8 mm, Elem, Kezelési útmutató, Porvédő zsák, Kalibrálási bizonyítvány Alkalmazás: Magasságok és távolságok méréséhez furatok, felületek és élek között Munkadarabok jelöléséhez és előrajzolásához N Méréstartomány mm Osztásérték mm 0,001, 0,01 Osztásérték inch.00005,.0005 Hibahatár µm Derékszögűség-eltérés µm-ben µm Üzemidő, max. h 2000 Mérőerő N 3 Üzemi hőmérséklet C 20 Üzemi hőmérséklet C 5 40 Termék súlya kg 6,20 10,50 Adatinterfész: Opto RS232C, vezetéknélküli Szabvány Gyári szabvány Digimar Magasságmérők 87

15 Digimar 814 N. Magasságmérő és előrajzoló készülék Tartozékok Tapintókar 150 mm, Befogófurat 8 mm 814 t Golyós mérőtapintó, Gömbátmérő 2,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 3,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 4,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 5,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 6,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 7,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 8,0 mm 814 m Golyós mérőbetét rubingolyóval, ø = 4,0 mm 817 CI-r Tányéros mérőtapintó 814 s Tapintótartó 814 h Előrajzoló tű 814 a Tartó 817 ks mérőkúphoz 814 kh Mérőkúp 0 15 mm 817 ks Mérőkúp mm 817 ks Mérőkúp 18-tól 24 mm-ig 817 ks Mérőkúp mm 817 ks Irányváltó tapintó, ø = 4,0 mm 814 u Cserélhető tapintókar, ø = 2,0 mm 814 ua Tartó csatlakozómenettel M2,5 / M1,6 / M1,4 817 CI-am Mérőbetét cserélhető csappal 817 CI-sa Négyszög mérőbetét 817 CI-p Porvédő zsák mm-hez Porvédő zsák mm-hez RS232C adatátviteli kábel (2 m) 16 ESv Adómodul e-stickhez 1082 e Rádióvevő e-stick Adapterkábel RS232 USB-hez (1 m) Opto usb V, CR 2032 elem e-stick 814 a 817 ks2 817 ks1 814 kh 814 u 17 ø4 A 814 h 817 CI-am 814 s 817 CI-r CI-p 817 CI-sa 814 m 814 t 88 Digimar Magasságmérők

16 Digimar 814 G. Magasságmérő és előrajzoló készülék Funkciók ON/OFF RESET (kijelző nullázása) mm/inch PRESET (előre beállított méret) MAX/MIN Memória váltópont-kereséshez TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz TOL (tűrés megadás) Osztásérték átkapcsolása DATA (adatátvitel) RS232C MAX MIN 0 TOL Nagyméretű, könnyen leolvasható digitális kijelző Mérőfejen elhelyezett mérő- és kijelzőkészülék Opto RS232 C adatcsatlakozóval adatátvitelhez Digitális méret előbeállítás (Preset) Bármely pozícióban nullázható kijelző Mérés MAX, MIN és MAX-MIN mérőfunkcióval Alsó és felső tűréshatár megadása 1. jellemzőhöz mm/inch átkapcsolható Nagy mérési pontosság Inkrementális, induktív mérőrendszer Mérőfej golyóscsapágyas vezetéssel Kopásálló mérőrendszer Könnyű kezelés a mérőfej oldalán elhelyezkedő hajtókerékkel Konstans mérőerő, változtatható irányú (le vagy fel) Előrajzoláshoz bármely pozícióban rögzíthető Finomállítással Hálózattól független elemes működés Univerzális használat a sokoldalú tartozékválasztéknak köszönhetően Szállítási terjedelem: Magasságmérő készülék a kezelő- és kijelző elemmel, Tapintókar 814 t, Golyós mérőtapintó 814 m, 8 mm, Elem, Kezelési útmutató, Porvédő zsák, Kalibrálási bizonyítvány Alkalmazás: Magasságok és távolságok méréséhez furatok, felületek és élek között Munkadarabok jelöléséhez és előrajzolásához G Méréstartomány mm Osztásérték mm 0,001, 0,01 Osztásérték inch.00005,.0005 Hibahatár µm Derékszögűség-eltérés µm-ben µm Üzemidő, max. h 2000 Mérőerő N 3 Üzemi hőmérséklet C 20 Üzemi hőmérséklet C 5 40 Termék súlya kg 14,00 18,30 Lemezvastagság mm-ben mm 200 x 300 Adatinterfész: Opto RS232C, vezetéknélküli Szabvány Gyári szabvány Digimar Magasságmérők 89

17 Digimar 814 G. Magasságmérő és előrajzoló készülék Tartozékok Tapintókar 150 mm, Befogófurat 8 mm 814 t Golyós mérőtapintó, Gömbátmérő 2,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 3,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 4,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 5,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 6,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 7,0 mm 814 m Golyós mérőtapintó, Gömbátmérő 8,0 mm 814 m Golyós mérőbetét rubingolyóval, ø = 4,0 mm 817 CI-r Tányéros mérőtapintó 814 s Tapintótartó 814 h Előrajzoló tű 814 a Tartó 817 ks mérőkúphoz 814 kh Mérőkúp 0 15 mm 817 ks Mérőkúp mm 817 ks Mérőkúp 18-tól 24 mm-ig 817 ks Mérőkúp mm 817 ks Irányváltó tapintó, ø = 4,0 mm 814 u Cserélhető tapintókar, ø = 2,0 mm 814 ua Tartó csatlakozómenettel M2,5 / M1,6 / M1,4 817 CI-am Mérőbetét cserélhető csappal 817 CI-sa Négyszög mérőbetét 817 CI-p Porvédő zsák mm-hez Porvédő zsák mm-hez RS232C adatátviteli kábel (2 m) 16 ESv Adómodul e-stickhez 1082 e Rádióvevő e-stick Adapterkábel RS232 USB-hez (1 m) Opto usb V, CR 2032 elem e-stick 814 a 814 u 817 ks2 817 ks1 814 kh 17 ø4 A 814 h 817 CI-am 814 s 817 CI-r CI-p 817 CI-sa 814 m 814 t 90 Digimar Magasságmérők

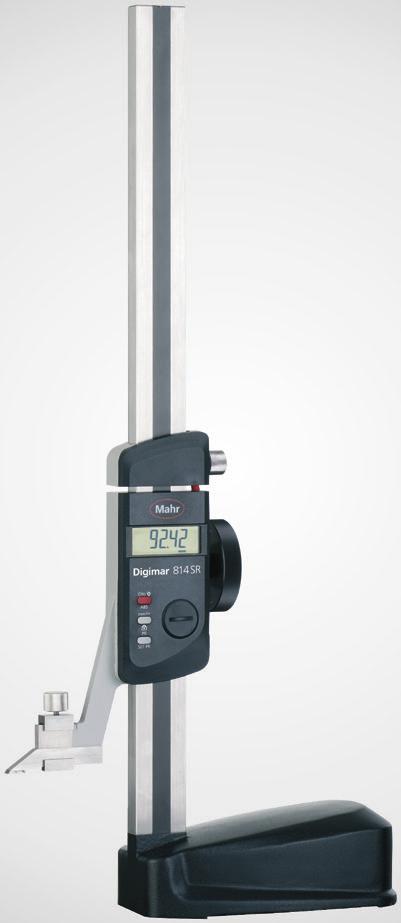

18 Digimar 814 SR. Magasságmérő és előrajzoló készülék Funkciók RESET (kijelző nullázása) mm/inch ABS (a relatív és abszolút mérés átkapcsolása) Lock/Unlock PRESET (előre beállított méret) DATA (adatátviteli kábellel együtt) AUTO-ON / OFF RS232C Digimatic USB ABS System Elem üzemideje max. 3 év Menetsebesség 1,5 m/s (60 /s) MarConnect adatkimenet: választható USB OPTO RS232C Digimatic Kontraszt gazdag, 12 mm magas LCD-kijelző Stabil, könnyen mozgatható talp Edzett, leppelt talpfelület, könnyen és akadás mentesen tolható Csúszkák és sínek anyaga rozsdamentes és edzett Kézi kerék pozícionáláshoz és méréshez Finomállítás Rögzítő csavar Cserélhető keményfém mérő- és előrajzoló csúcs Szállítási terjedelem: Előrajzoló tű, Elem, Karton, Kezelési útmutató Szoftver: MarCom Professional ingyenesen letölthető:www. mahr.com/marcom(csak Mahr adatkábelhez és USB és RS232 adatcsatlakozóval felszerelt rádiós rendszerekhez) Alkalmazás: Munkadarabok előrajzolásához és jelöléséhez Magasságok és távolságok méréséhez SR Méréstartomány mm Osztásérték mm 0,01 Osztásérték inch.0005 Hibahatár µm Üzemidő, max. h 4000 Üzemi hőmérséklet C Termék súlya kg 7,00 8,00 Adatinterfész: Opto RS232C, Digimatic, USB, vezetéknélküli Szabvány Gyári szabvány α c d b mm mm mm mm c a d 87 b Tartozékok Mérő- és előrajzoló tű, keményfém betétes 814 SRs Tartó forgó kombi befogóval 27 Sp - Fecskefarok szögtapintókhoz - Ø 8 mm mérőórákhoz és finomkijelzőkhöz USB adatátviteli kábel (2 m) 16 EXu Adatátviteli kábel Digimatic (2 m) 16 EWd RS232C adatátviteli kábel (2 m) 16 EXr Rádióvevő e-stick Adómodul e-stickhez 16 EWe V, CR 2032 elem ,5 x SRs;27 ESh e-stick 16 EWe 27 Sp 71 11,5 x 7 Digimar Magasságmérők 91
