1 Mikrométerek Digimatic / mechanikus mikrométerek Oldal 37 Mikrométer tartozékok Oldal 96 Beépíthető mikrométerek Oldal 112 Beépíthető mikrométer tartozékok Oldal

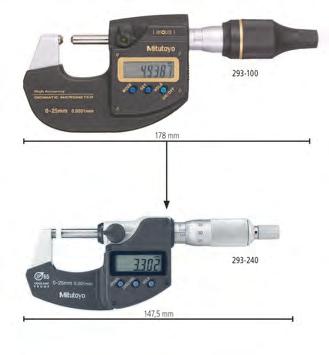

2 Nagypontosságú ABSOLUTE Digimatic mikrométer Funkciók Sorozat 112 ON/OFF Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Zárolás funkció HOLD Adatkimenet PRESET Felbontás átváltás Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Síklapúság,3 µm Párhuzamosság,6 µm Mérési felület ø3,2 mm, keményfém bevonat, finomleppelve Mérőorsó Orsózárral, ø6,35mm, menetemelkedés,5mm Mérőerő 7-9 N Tápegység Lítium elem (CR232) x 1 Mérőrendszer ABS szögelfordulásmérő elektromágneses indukciós elven Elem élettartam ~2 év Szállítva Dobozban, kulccsal, meghajtóval, 1 elemmel, hőszigetelő burkolattal, gyári bizonyítvánnyal Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 6ADV38B Jelkábel 2M USB 2AZD79B U-WAVE adatkábel adatgombbal Sorozat 112 Ez a mikrométer,1µm felbontással rendelkezik amely ideális kézi mérőeszköz a nagypontosságú mérések egyszerű és gyors kivitelezéséhez (pl. R & R vizsgálatok). Az ABSOLUTE Nagypontosságú mikrométer jellemzői: Könnyen kezelhető nagypontosságú mérőeszköz a Mitutoyo innovatív,1 µm felbontású ABS (absolute) forgó jeladó és nagypontosságú menetes orsónak köszönhetően. Mérési pontossága,5 µm. Merev kengyelszerkezet az állandó mérerő érdekében (7-9N). Nagypontosságú mikrométer hőszigetelő burkolattal (standard alaptartozék) Felbontás Mérőeszköz hiba Tömeg [g] ,1 mm/,5 mm (átváltható) ±,5 µm 4 Tartozékok 5SAA217D Lítium elem CR mm ø ø ,1µm felbontás Szkennelje be a QR kódot mobil eszközével és nézze meg termékvideónkat a YouTube-on. Összehasonlító méretek: Nagypontosságú mikrométer extra merev kengyellel és mikrométer normál kengyellel 37

3 Digimatic QuantuMike mikrométer IP65 Sorozat 293 E mikrométer 2mm orsóemelkedéssel rendelkezik, amely által a pozícionális sokkal gyorsabb és könyebb a hagyományos modellekkel szemben. A Digimatic QuantuMike IP65 mikrométer jellemzői: Rendkívül gyors mérés a forradalmian új 2 mm-es orsóemelkedésnek köszönhetően! 4-szer gyorsabb pozícionális a hagyományos,5mm emelkedésű modellekkel szemben. Kiemelkedő ±1µm mérési hiba (75mm vagy kisebb méréstartomány esetén). Kiváló IP65 védelem teszi alkalmassá a közvetlen gyártásban való felhasználásra. A racsnis dob és gyorstekerő kézi és állványos mérésre is egyaránt alkalmazhatóvá teszi. Csak -25, 25-5 mm esetén Funkciók Sorozat 293 ORIGIN 1 mm-ig ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Zárolás funkció HOLD Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Síklapúság,3 µm Párhuzamosság 1 µm/,4" 5 mm/2"-ig 2 µm/,8" 1 mm/4"-ig Mérési felület keményfém betét, köszörült, finomleppelt Mérőorsó Orsórögzítővel, ø6,35mm, menetemelkedés 2mm Mérőerő 7-12 N Elem élettartam ~ 1,2 év Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal, mérési bizonyítvánnyal (-5mm) szállítjuk Pontosság L a b Tömeg Adatkimenet [µm] [g] ± ± ±1 25 9, ±1 25 9, ±1 5 12, ±1 5 12, ± ± Színes zárókupakok Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB 4GAA9 Piros zárósapka 4GAA91 Sárga zárósapka 4GAA92 Zöld zárósapka 4GAA93 Kék zárósapka 4AAB28 Szürke zárókupak Tartozékok SR-44 elem 4GAA899 Fekete zárósapka 1 2 a L b ø fordulat ø 19.3 Standard Orsóelmozdulás,5 mm 1: racsnis dob 2: racsnis gyorsállító Szkennelje be a QR kódot mobil eszközével és nézze meg termékvideónkat a YouTube-on. QuantuMike 2, mm 38

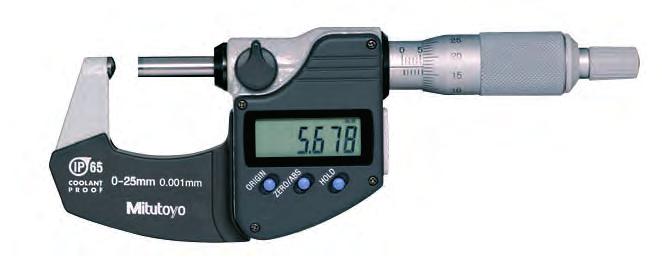

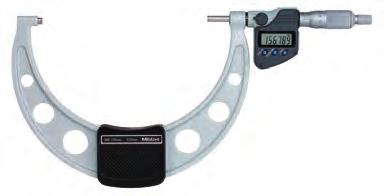

4 Digimatic mikrométer IP65 metrikus Funkciók Sorozat 293 ORIGIN 1 mm-ig ZERO/ABS 2x PRESET 1 mm-től Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Zárolás funkció HOLD Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és a hüvely matt krómozású Síklapúság,3 µm Párhuzamosság 1 µm 5 mm-ig 2 µm 1 mm-ig 3 µm 175 mm-ig 4 µm 275 mm-ig 5 µm 3 mm-ig Mérési felület keményfém betét, köszörült, finomleppelt Mérőorsó Orsórögzítővel, Ø 6,35 mm, menetemelkedés,5mm Mérőerő 5-1 N Elem élettartam ~ 2,4 év 1mm-es modellig ~ 1,2 év 1mm felett Szállítva Dobozban, kulccsal, 1db elemmel, 25 mm-től beállító etalonnal, 5 mm-ig gyári bizonyítvánnyal szállítjuk. Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem Sorozat 293 E mikrométer kiemelkedő pontosságot biztosít adatkimenettel vagy anélkül. A Digimatic IP65 mikrométer jellemzői: Kiemelkedő ±1µm pontosság (75mm vagy kisebb méréstartománynál) reacsnis dobbal racsnis zárral Racsnival Pontosság L a b c Tömeg Adatkimenet [µm] [g] ± ± ± ± ± ± ± ± ±2 132,8 5,3 16,7 76, ±2 158,2 5,7 18, ±3 183,6 6,1 19, ±3 28,8 6,3 18, ±3 234,2 6,7 16, ± , ± , ±4 39 6, *Méretek -1 mm tartományban, lásd a következő oldalon Csak -25, 25-5 mm esetén Növelt elemélettartam (~ 8.7 óra) Szkennelje be a QR kódot mobil eszközével és nézze meg termékvideónkat a YouTube-on. Racsnis dobbal Pontosság Tömeg Adatkimenet [µm] [g] ± ± ± ± ± ± ± ±2 625 *Méretek -1 mm tartományban, lásd a következő oldalon 39

5 Digimatic mikrométer IP65 metrikus Sorozat 293 modellek kiváló pontossági paraméterrel, adatkimenettel, robusztus kivitelben. A Digimatic IP65 metrikus mikrométer jellemzői: Adatkimenet nélkül csak -25 mm 25-5mm Racsnis készlet Adatkimenet Készlet kombináció / mm-es kerámia beállító etalonnal / / /5 mm-es beállító etalonnal / / / /5/75 mm-es beállító etalonnal Funkciók Sorozat 293 ORIGIN 1 mm-ig ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Zárolás funkció HOLD Pontosság Lásd egyedi típusok Felbontás,1 mm dob és a hüvely matt krómozású Síklapúság,3 µm Párhuzamosság 1 µm 5 mm-ig 2 µm 1 mm-ig 3 µm 175 mm-ig 4 µm 275 mm-ig 5 µm 3 mm-ig Mérési felület keményfém betét, köszörült, finomleppelt Mérőorsó Orsórögzítővel, Ø 6,35 mm, menetemelkedés,5mm Mérőerő 5-1 N Elem élettartam ~ 2,4 év Szállítva Dobozban, kulccsal, 1db elemmel, 25 mm-től beállító etalonnal, 5 mm-ig gyári bizonyítvánnyal szállítjuk. Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem - 25 mm 25-5 mm 5-75 mm 75-1 mm Racsnis típus 1 mm-től 4

6 Digimatic mikrométer 3-5 mm Funkciók Sorozat 293 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Felbontás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és a hüvely matt krómozású,6µm 5 µm 375 mm-ig 6 µm 475 mm-ig 7 µm 5 mm-ig Keményfém betét, finomleppelt Orsó menetemelkedés,5 mm, orsórögzítővel ø8 mm 1-14 N ~ 1,8 év Dobozban, beállító etalonnal, kulccsak, 2 elemmel szállítjuk 4AZB512 DIGIMATIC jelkábel adatgombbal (1 m) 4AZB513 DIGIMATIC jelkábel adatgombbal (2 m) DIGIMATIC jelkábel adatgombbal (1 m) DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79C U-WAVE adatkábel adatgombbal 6ADV38C Jelkábel USB (2 m) Tartozékok SR-44 elem Sorozat 293 Digitális standard mikrométer, 3-5 mm-es méréstartományban. Jellemzői: 33 -ban elforgatható kijelző a kényelmes leolvasási pozíció beállításához. 3-5mm méréstartomány Pontosság L a Tömeg [µm] [g] ± ± ± ± ± ± ± ± Kábelirány lefelé 4AZB512, 4AZB513 Kábelirány az dob irányába , ban forgatható kijelző 41

7 Digimatic mikrométer Sorozat 293 Standard Digimatic mikrométer jellemzői: Költséghatékony egyszerű funkcionalitás. A racsni és a frikciós dob garantálja az állandó mérőerőt. Adatkimenet nélkül Funkciók Sorozat 293 ORIGIN Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Pontosság Felbontás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Tartozékok SR-44 elem Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és a hüvely matt krómozású,3µm/.12 2µm/.8 Keményfém betét, finomleppelt ø 6,35 mm, menetemelkedés,5 mm 5-1 N ~ 2,4 év (~ 87 óra) Dobozban, kulccsal, 1db elemmel Racsnival Pontosság Tömeg [µm] [g] ±

8 Külső mikrométer nem-forgó orsóval Funkciók Sorozat 46 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és hüvely matt krómozású, ø 18 mm Síklapúság,3 Párhuzamosság 3µm/.12 75mm/3 -ig, 4µm/ mm/3"-től Mérési felület keményfém betét, finomleppelt Mérőorsó Ø 6,35mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 3-8 N Elem élettartam ~ 1,2 év Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Sorozat 46 Nem-forgó orsós mikrométer jellemzői: Nem-forgó orsós elmozdulás Racsnival szerelve Adatkimenettel rendelkezik Pontosság L a b c Tömeg [µm] [g] ±3 58,2 2,5 7, ±3 83,2 2,5 1, ±3 18,2 2,5 11, ±4 15,3 2,8 14, Tartozékok SR-44 elem b L a c ø14 ø18 b a L - 75 mm c ø mm 43

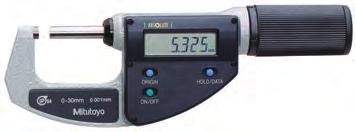

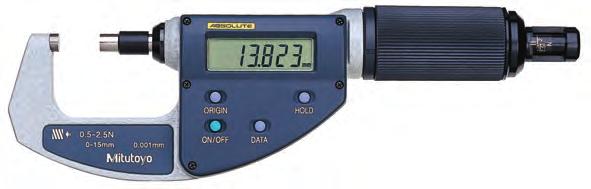

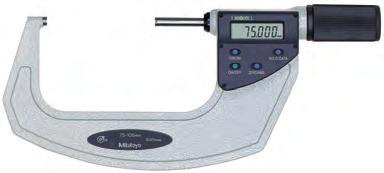

9 c ABSOLUTE Digimatic QuickMike mikrométer Sorozat 293 ABSOLUTE "Digimatic" Quick mikrométer nem-forgó orsóval és extra gyors pozícionálhatósággal. Jellemzői: 1 mm-es elmozdulás/fordulat 2-szor gyorsabb mozgatást jelent Nem-forgó orsóval, széles méréstartománnyal IP54 védelem a széleskörű alkalmazhatóság érdekében ABSOLUTE útmérő rendszer 3 mm-es méréstartomány a normál 25 mm-rel szemben Funkciók ORIGIN ZERO/ABS ON/OFF Riasztás alacsony feszültségnél HOLD Adatkimenet Sorozat ig: Pontosság L a b c Tömeg [µm] [g] ±2 34,8 2,8 6, ±2 34,8 2,8 6, ±2 59,8 2,8 8, ±3 84,8 2,8 1, ±3 19,8 2,8 1, Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Síklapúság,3 µm Párhuzamosság 2 µm/,8" 8 mm/3,2"-ig 3 µm/,12" 15 mm/4,2"-ig Mérési felület Keményfém bevonat, leppelt Mérőorsó Ø 6,35 mm, orsó menetemelkedés 1 mm, nem-forgó orsó Mérőerő 5-1 N Elem élettartam ~ 3 év (-3 mm), 1 év (> 3 mm) Szállítva dobozban, elemmel és beállító etalonnal (25mm-es tartománytól) szállítjuk Külön tartozék Jelkábel 1m Adatkábel 2m 2AZD79E U-Wave jelkábel 6ADV38E Jelkábel USB (2 m) Tartozékok SR-44 elem mm b L a ø rögzítő eszközzel (opcionális tartozék) Scale Detector Spindle pitch 1mm Az orsómechnika lehetővé teszi a 1 mm/fordulat (.5 mm orsóemelkedés) elmozdulást. Így 2x gyorsabb mozgatás érhető el. 44

10 Funkciók ORIGIN ZERO/ABS ON/OFF Riasztás alacsony feszültségnél HOLD Adatkimenet PRESET Sorozat ig: ABSOLUTE Digimatic QuickMike mikrométer Sorozat 227 ABSOLUTE Digimatic mikrométer széles körű alkalmazhatósággal. A ABSOLUTE Digimatic QuickMike mikrométer jellemzői: Állandó alacsony mérőerő a különleges dobkialakításnak köszönhetően. Mdb-hoz beállítható mérőerő. Nem-forgó orsó racsnis frikciós dobbal. Gyors orsómozgathatóság 1 mm/ford. Mérésirány vízszintes Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Síklapúság,3 µm Mérési felület Keményfém bevonat, leppelt Mérőorsó ø6,35 mm, nem-forgó, 1 mm emelkedés Párhuzamosság 2 µm Elem élettartam ~ 1 év, ~ 3 év (227-25, ) Szállítva Dobozban, beállító etalonnal(1-3 mm között), csavarhúzóval és 1db elemmel szállítjuk Külön tartozék Jelkábel 1m Adatkábel 2m 2AZD79E U-Wave jelkábel 6ADV38E Jelkábel USB (2 m) Pontosság [µm] Mérőerő pontosság (1) [N] Mérőerő beállítások(¹) [N] Tömeg [g] ±2,1 + (állítható mérőerő/1) N,5; 1; 1,5; 2; 2, ±2,1 + (állítható mérőerő/1) N,5; 1; 1,5; 2; 2, ±2,4 + (állítható mérőerő/1) N 2; 4; 6; 8; ±2,4 + (állítható mérőerő/1) N 2; 4; 6; 8; ±2,4 + (állítható mérőerő/1) N 2; 4; 6; 8; (1) A pontosság csak vízszintes helyzetben garantált (±3 fok). Tartozékok SR-44 elem a L b 4 mm ø ø N a 63.8 L b N L a b L a b Állítható mérőerő 45

11 Mikrométer racsnis dobbal Sorozat 12 Racsnis dobos mikrométer új mechanizmusa a még megbízhatóbb mérést segíti az egykezes használatnál a kevésbé jártas kezelők számára is. Jellemzői: Racsni funkció a dobban és a gyorstekerőn. Egyszerű és gyors kezelés. A racsni segítségével állandó mérőerő mellett végezhető a mérések sorozata Pontosság Tömeg osztás [µm] [g] ,1 mm ± ,1 mm ± ,1 mm ± ,1 mm ±2 27 Pontosság Lásd a specifikációs listát dob és hüvely matt krómozású ø 19 mm Síklapúság,6µm Mérési felület Keményfém betétes, finomleppelt Mérőorsó ø 6,35 mm, orsó menetemelkedés,5mm, orsórögzítővel Mérőerő 5-1 N Párhuzamosság 2 µm Szállítva Dobozban, 25 mm-től beállító etalonnal, gyári bizonyítvánnyal, kulccsal szállítjuk Külön tartozék 4GAA899 4GAA9 4GAA91 4GAA92 4GAA93 Tartozékok 4AAB28 Leírás Fekete zárósapka Piros zárósapka Sárga zárósapka Zöld zárósapka Kék zárósapka Leírás Szürke zárókupak ø19-25 mm ø mm Színes zárósapka (opció) 46

12 Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású ø18 mm Síklapúság,6 µm Mérési felület Köszörült és finomleppelt keményfém betét Mérőorsó Orsó menetemelkedés,5 mm orsórögzítővel ø6,35 mm Mérőerő 5-1 N Párhuzamosság 2 µm -75 mm esetén, 3 µm 75-1 mm esetén Szállítva Dobozban, 25 mm-től beállító etalonnal, 5 mm-ig gyári bizonyítvánnyal, kulccsal szállítjuk Külső mikrométer Sorozat 12 Új generációs külső mikrométer a pontos és megbízható mérésekhez. Jellemzői: Hőszigetelt kengyel, kúpos (ülék mögött) nehezen elérhető helyekhez. Racsnis típus Csak -25, 25-5 mm esetén Pontosság L a b c d [µm] ±2 3,3 2, , ±2 55,3 2, , ±2 8,3 2, , ±3 15,3 2, ,35 Mikrométer készlet Tömeg Tartalom [g] , 12-32, 12-33, 12-34, 3 beállító etalon

13 c c Külső mikrométer Sorozat 13 Az újgenerációs külső mikrométer igen pontos és megbízható mérőeszköz. Jellemzői: Könnyített műhelykivitel Csak -25 és 25-5 mm esetén Pontosság osztás Síklapúság Mérési felület Mérőorsó Párhuzamosság Mérőerő Szállítva Lásd a specifikációs listát,1 mm /,1 mm dob és hüvely matt krómozással,6µm 3mm-ig, 1µm 3mm-től Keményfém betét, finomleppelt Orsó menetemelkedés,5 mm orsórögzítővel (2+R/1)µm, R = max. tartomány 5-15 N (1 mm-től: 5-15 N) N Dobozban, 25 mm-től beállító etalonnal, kulccsal, mérési bizonyítvánnyal (-5mm) b a L Osztás,1 mm Pontosság L a b c d Tömeg [µm] [g] ±2 3,3 2, , ±2 55,3 2, , Osztás,1 mm Pontosság L a b c d Tömeg [µm] [g] ±2 3,3 2, , ±2 55,3 2, , ±2 8,3 2, , ±3 15,3 2, , ±3 132,8 5, , ±3 158,2 5, , ±4 183,6 6, , ±4 28,8 6, , ±4 234,2 6, , ± , , ± , , ±5 39 6, , ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± Modell 75 mm-ig ø18 b L a 27.5 c ø mm modellek szigetelő lappal b ø12 L a 35 5 Modellek 3 mm-től ø8 ø21 48

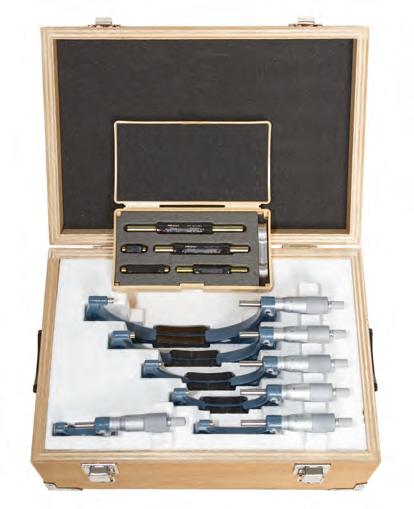

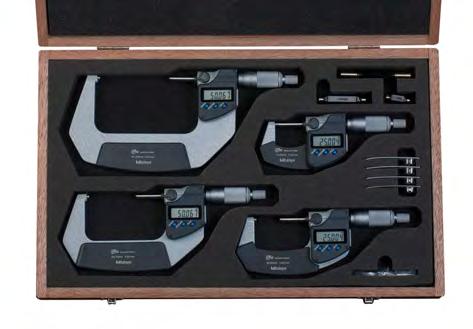

14 osztás,1 mm Külső mikrométer készlet Sorozat 13 Ez az újgenerációs külső mikrométer a pontos és megbízható mérés eszköze. Jellemzői: Könnyített műhelykivitel készletben. Dobozos kivitelben a kényelmes kezelés érdekében Mikrométer készlet Tömeg Tartalom [g] , , , 2 beállító etalon , , , , , beállító etalon , , , , , , 6 beállító etalon és mikrométerei 1 készletben, 11 beállító etalon 93 49

15 Külső mikrométer számlálóval Sorozat 193 Külső mikrométer mechnaikus számlálóval. Jellemzői: Közvetlen mért érték leolvasás. Gyors és hibamentes leolvasás. Pontosság Lásd a specifikációs listát osztás,1 mm;,1 mm Leolvasás,1 mm dob és hüvely matt krómozású Síklapúság,6 µm Párhuzamosság (2+L/1) µm, L = max. tartomány (mm) Mérési felület Keményfém betétes, finoman leppelt Mérőorsó ø 6,35 mm, orsó menetemelkedés,5mm, orsórögzítővel Mérőerő 5-15 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal szállítjuk Racsnival (,1 mm leolvasás) Pontosság L a b c Tömeg [µm] [g] ±2 3 2, ± ± ± Racsnival (,1 mm leolvasás Nóniuszszal) Pontosság L a b c Tömeg [µm] [g] ±2 3 2, ± ± ± Mikrométer készlet Tömeg Tartalom [g] , , , 2 beállító etalon , , , , 3 beállító etalon 1367 b L a 27.5 c ø18 5

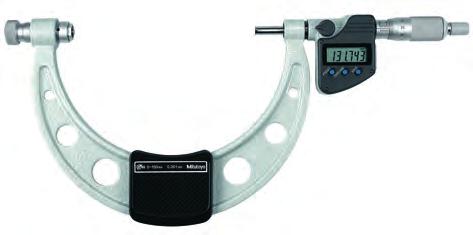

16 Digitális külső mikrométer cserélhető ülékkel Sorozat 34 Sorozat 34 Funkciók ZERO/ABS BE Auto kikapcsolás (< 2 perc) 2 x PRESET Riasztás alacsony feszültségnél Zárolás funkció HOLD Adatkimenet ig: Digimatic mikrométer extra nagy méréstartománnyal. Jellemzői: Cserélhető ülékkel a széles alkalmazhatóság érdekében. Racsnis stop az állandó mérőerőhöz 3 mm-ig Pontosság ±(4+L/75) µm L = max. tartomány (mm) (kvantilis hiba nélkül digitális modell esetén) Felbontás,1 mm dob és hüvely matt krómozású ø 18 mm,ø 21 mm (3 mm felett) Síklapúság,6 µm, 1 µm (3 mm felett) Párhuzamosság 2µm/75mm-ig 3µm/15mm/-ig (2+L/1)µm 15mm felett L = max. tartomány (mm) Mérési felület Edzett, leppel (ülék), keményfém betét, leppelt (orsó oldal) Mérőorsó Ø 6,35mm, ø8mm (3mm felett), orsó menetemelkedés,5 mm, orsórögzítővel Elem élettartam ~ 1,2 év, ~ 1,8 év (3 mm felett) Mérőerő 5-1 N (1-14 N 3 mm-től) N Szállítva Dobozban, beállító etalonnal, ülékkel, kulccsal, 1db elemmel (3 mm felett 2 db elemmel) Beállító etalonok száma Cserélhető ülékek db. IP-65 védelem Tömeg [kg] , , , , , , , , ,9 Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB 4AZB512 DIGIMATIC jelkábel adatgombbal (1 m) 4AZB513 DIGIMATIC jelkábel adatgombbal (2 m) DIGIMATIC jelkábel adatgombbal (1 m) DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79C U-WAVE adatkábel adatgombbal 6ADV38C Jelkábel USB (2 m) 5CZA662/ X/-35X-hez * 4AZB512 és 4AZB X/-72X-hez Tartozékok SR-44 elem 4AZB512 4AZB mm-től 51

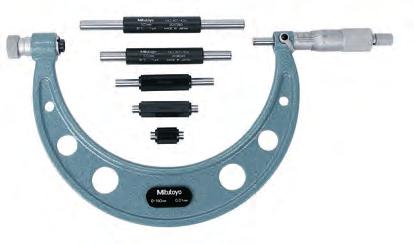

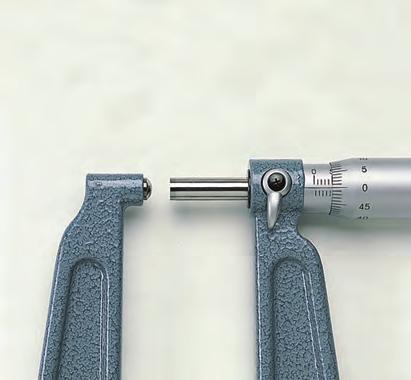

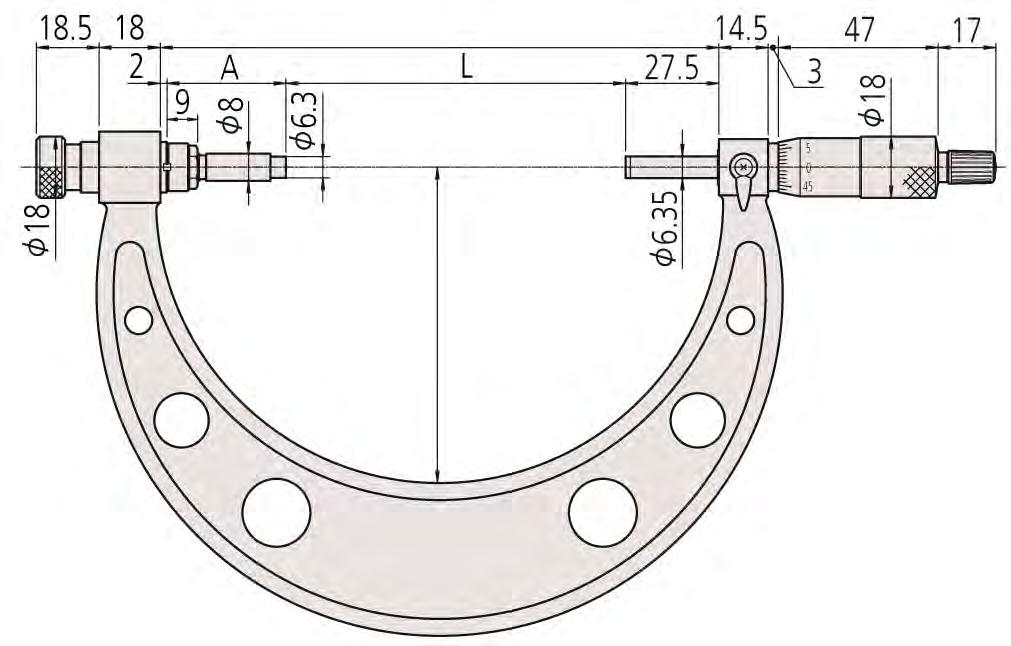

17 Külső mikrométer cserélhető ülékkel Sorozat 14 Külső mikrométer extra nagy méréstartománnyal. Jellemzői: Cserélhető ülékek a méréstartomány változtatásához. Racsnis stop A Tömeg Beállító etalonok száma Cserélhető ülékek db. [kg] , A , A , A , A , A , A , A , A , A , A , A , A , A ,78 Pontosság ±(4+L/75) µm L = max. tartomány (mm) osztás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Szállítva,1 mm dob és hüvely matt krómozású ø 18 mm (3 mm-ig) ø 21 mm (3 mm felett),6 µm 3mm-ig, 1 µm 3mm-tő 2µm/75mm/-ig 3µm/15mm/-ig (2+L/1)µm 15mm felett, L = max. tartomány (mm) Edzett, leppel (ülék), keményfém betét, leppelt (orsó oldal) ø 6,35 mm (3 mm-ig ø 8 mm (3 mm-ig) orsó menetemelkedés,5 mm orsórögzítővel 5-1 N (1-14N 3 mm-től) N Dobozban, beállító etalonnal, ülékkel, kulccsal, 1db elemmel 52

18 Külső mikrométer cserélhető ülékkel Sorozat 14/34 Az opcionális cserélhető ülékek a 14 és 34 sorozatokhoz használhatók. B C Megjegyzés: B mm és C mm minden táblázati termékre érvényes: B mm: Méréstartomány: /15 mm: 164,5; 15/3 mm: 314,5; 3/4 mm: 425; 4/5 mm: 525; 5/6 mm: 625; 6/7 mm: 725; 7/8 mm: 825; 8/9 mm: 925; 9/1 mm: 125 C mm:méréstartomány: /15 mm: 9; 15/3 mm: 166; 3/4 mm: 22; 4/5 mm: 27; 5/6 mm: 332; 6/7 mm: 382; 7/8 mm: 43; 8/9 mm: 48; 9/1 mm: 53-3 mm Cserélhető ülék M1 mm M2 mm M3 mm M4 mm M5 mm M6 mm L=/15 mm L=15/3 mm A mm mm Cserélhető ülék M3 mm M4 mm M5 mm M6 mm L=3/4 mm L=4/5 mm L=5/6 mm L=6/7 mm L=7/8 mm L=8/9 mm L=9/1 mm A mm

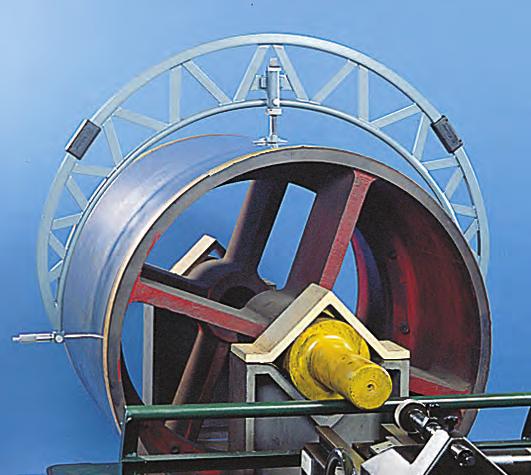

19 Külső mikrométer állítható ülékkel Sorozat 15 Külső mikrométer hosszabbító ülékkel. Jellemzői: Stabil, könnyített kivitel extra nagy méréstartománnyal 5 mm orsóelmozdulás szemben a standard orsótípusokkal Ülék nyakrész a méréstartomány kiterjesztéséhez Beállító etalonok a teljes méréstartományhoz Pontosság ±(6+L/75) µm L = max. tartomány (mm) osztás,1 mm dob és hüvely matt krómozású, Ø 21 mm Síklapúság 1,3 µm Párhuzamosság (2+L/1)µm L = max. tartomány (mm) Mérési felület Keményfém betét, köszörült, finomleppelt Mérőorsó Ø 8 mm, orsózárral, orsó menetemelkedés,5 mm Mérőerő 5-1 N Szállítva Dobozban, 2db beállító etalonnal, állítható ütközővel (1 mm felett) Hosszabbító nyak: 5 mm Hosszabbító ülék Tömeg [kg] , , , , , , , , , , , , , , ,76 Hosszabbító nyak: 5 mm, 1mm Hosszabbító ülék Tömeg [kg] , 1 13, , 1 15, , 1 17, , 1 2, , 1 22,76 Alkalmazás állítható ütközővel a mdb-on Ülék hosszabbító L a (távolság a mbd ütközőig) 1-12 mm mm mm mm mm L ø8 ø ø 21 a mm 17 54

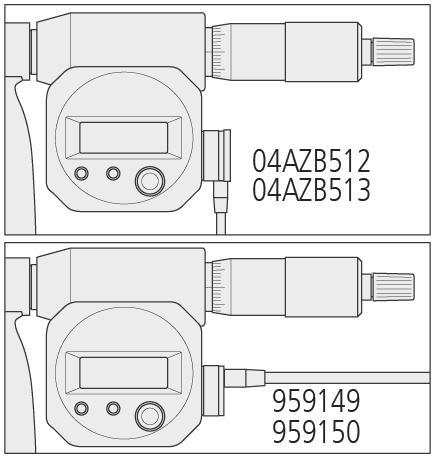

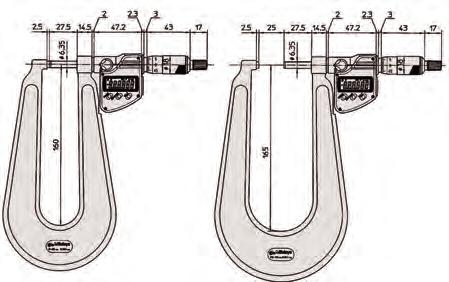

20 Funkciók ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Riasztás alacsony feszültségnél HOLD Adatkimenet Sorozat ig: Digimatic lemezmérő mikrométer Sorozat 389 Digimatic lemezmérő mikrométer mély kengyellel lemezalkatrészek gyors ellenőrézésére. A Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Mérőerő 3-8, 1-14 ( ) N dob és a hüvely matt krómozású Ø 18 mm Síklapúság,6µm/ 15mm kengyelmélységnél 1µm/3mm/ kengyelmélységnél Párhuzamosság 3µm Mérési felület Keményfém betét, finomleppelt Mérőorsó Ø 6,35mm/ø 8 mm ( ), orsó menetemelkedés,5 mm, orsórögzítővel Elem élettartam ~ 1,2 év / ~ 1,8 év ( ) Szállítva Dobozban, kulccsal, 1 elemmel (2 elemmel ( )) szállítjuk Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB 4AZB512 DIGIMATIC jelkábel adatgombbal (1 m) 4AZB513 DIGIMATIC jelkábel adatgombbal (2 m) DIGIMATIC jelkábel adatgombbal (1 m) DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79C U-WAVE adatkábel adatgombbal 6ADV38C Jelkábel USB (2 m) 4AZB512/4AZB513/959149/95915/2AZD79C/6ADV38C az modellhez Tartozékok SR-44 elem Pontosság Ülék/Csúcs IP65 Tömeg [µm] [g] A ± B ± C ± A ± A ± B ± C ±4 92 B C ø8 ø Digimatic kábel hez -25 mm / 25-5 mm

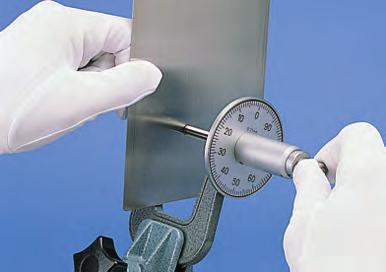

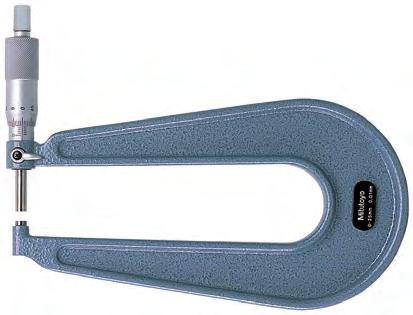

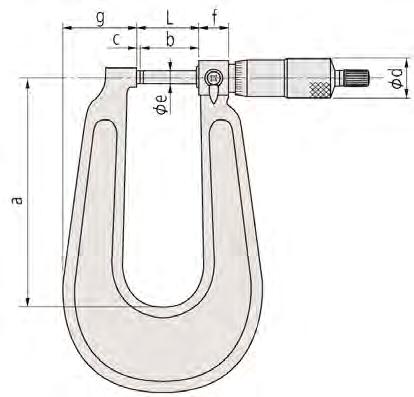

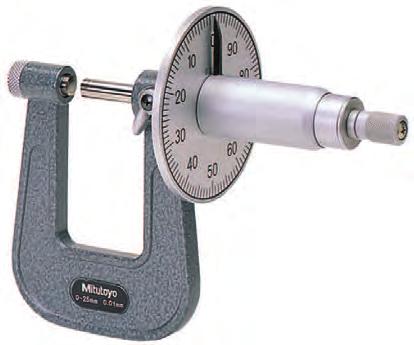

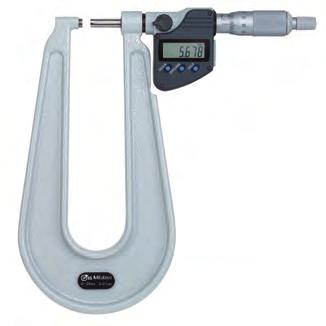

21 Lemezmérő mikrométer Sorozat 118 Lemezmérő mikrométer mély kengyellel félkésztermékek méréséhez nagy felületekhez. Pontosság Lásd a specifikációs listát osztás,1mm A skáladob és a skála hüvely matt krómozású Síklapúság,6µm/15mm kengyellel 1µm/3mm/ kengyellel Párhuzamosság 3µm Mérési felület Keményfém betét, köszörült, finomleppelt Mérőorsó Kengyelmélység 15 mm-ig: Ø 6,35 mm 3 mm-ig : Ø 8 mm orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 3-8 N Szállítva Dobozban, 25mm-től beállító etalonnal, kulccsal szállítjuk Pontosság L a b c d e f g Tömeg Ülék/Csúcs [µm] [g] A ±4 3, ,5 2,8 18 6,35 14, A ±4 3, ,5 2,8 18 6,35 14, A ±5 38, , A ±4 55, ,5 2,5 18 6,35 14, B ±4 3, ,5 2,8 18 6,35 14, C ±4 3, ,5 2,8 18 6,35 14, C ±4 55, ,5 2,5 18 6,35 14, A típus Sík-Sík B típus Gömb-Sík C típus Gömb-Gömb 56

22 Pontosság osztás Mérési felület Mérőorsó Lásd a specifikációs listát,1 mm dob és hüvely matt krómozású Konvex ülék és sík orsó Ø 6,35 mm, orsórögzítővel Lemezmérő tárcsás mikrométer Sorozat 119 Mérőlapos lemezmérő mikrométer jellemzői: Mély kengyel nagy lemezek mérésére Egyszerűen kezelhető skála Sorozat 119 mérőórával az egyszerű és gyors leolvasás érdekében Órás modell Pontosság Kengyel Tömeg [µm] [g] ± mm SR2 ø6 ø

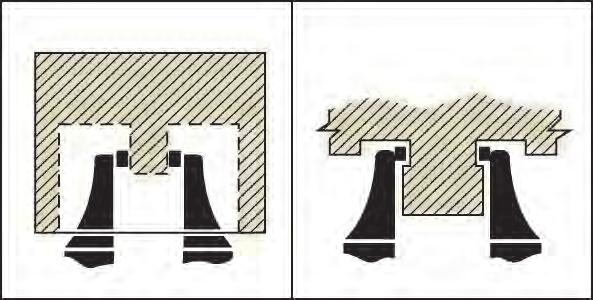

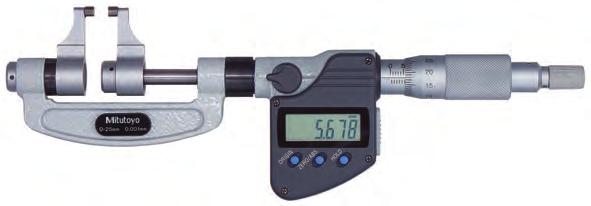

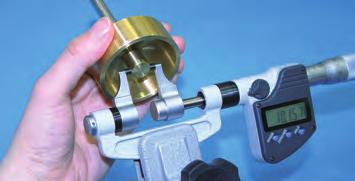

23 Mérőcsőrős mikrométer Sorozat 343 Digimatic csőrős mikrométer, speciális kivitel különösen nehezen elérhető mérési helyekhez. Funkciók Sorozat 343 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság L a b c Tömeg [µm] [g] ±5 55,5 27,5 1,6 32, ±6 8,5 27,5 1,6 32, ±7 15,5 27,5 1,6 32, ±8 13,5 27,5 1,6 32,9 44 Pontosság Felbontás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és hüvely matt krómozású, Ø 18 mm,3µm (3+L/75) µm (mm) Keményfém betét, köszörült, finomleppelt ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel 1-6 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1db elemmel Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB c L 14 a b Tartozékok SR-44 elem ø ø4 ø18 58

24 Mérőcsőrős mikrométer Pontosság Lásd a specifikációs listát osztás,1mm dob és hüvely matt krómozású, Ø 18 mm Síklapúság,3 µm Párhuzamosság (3+L/75) µm (mm) L = max. tartomány Mérési felület Keményfém betét, köszörült, finomleppelt Mérőorsó ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 1-6 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal Sorozat 143 Mérőcsőrős mikrométer speciális kialakítással kis helyigénnyel Pontosság L a b c Tömeg [µm] [g] ±5 59,8 31,8 1,6 28, ±6 84,8 31,8 1,6 28, ±7 19,8 31,8 1,6 28, ±8 134,8 31,8 1,6 28, ±9 159,8 31,8 1,6 28, ±9 184,8 31,8 1,6 28, ±1 29,8 31,8 1,6 28, ±1 234,8 31,8 1,6 28, ±11 255,8 27,8 14,5 32, ±11 28,8 27,8 14,5 32, ±12 35,8 27,8 14,5 32, ±12 33,8 27,8 14,5 32,5 92 mm 59

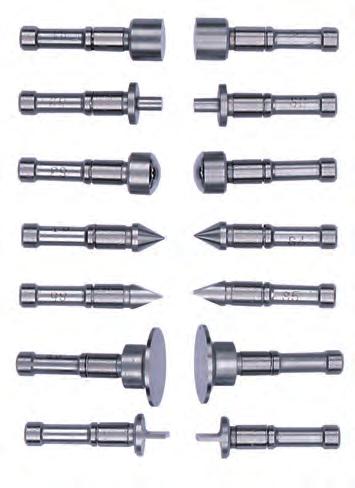

25 Univerzális mikrométer Sorozat 116 Ülékek és tapintócsúcsok széles választékával Nem-forgó orsós kivitel 7 különböző ülék csatlakoztatással (sík, hullám, gömb, pont, él, tárcsa, penge) a széles alkalmazhatóság érdekében. Opcionális ülékek menetek méréséhez (V és kúp). Racsnival az állandó mérőerő érdekében. Pontosság osztás Mérőorsó Mérőerő Szállítva Lásd a specifikációs listát,1mm dob és hüvely matt krómozású, Ø 18 mm Ø 8 mm, menetemelkedés,5 mm 5-1 N Dobozban, 25 mm-től beállító lapos és 6 -os etalonnal, kulccsal szállítjuk. Cserélhető ülékek és csúcsok nem alaptartozékok. Pontosság Tömeg [µm] [g] ± ± Külön tartozék Mérőbetét, sík (pár) Mérőbetét lépcsős mérőfelülettel (pár) Mérőbetét, félkör (pár) Mérőbetét, pont (pár) Mérőbetét, görbe (pár) Mérőbetét, tárcsa (pár) Mérőbetét, késél (pár) pár mérőbetét ( ) pár mérőbetét metrikus menet méréséhez, emelkedés,4-7 mm : -,4-,5 mm/64-48tpi ( ) -,6-,9 mm/44-28tpi ( ) - 1-1,75 mm/24-14tpi ( ) mm/13-9tpi ( ) - 3,5-5mm/8-5TPI ( ) -5,5-7mm/4,5-3,5TPI ( ) ø ø6 ø6 2 SR ø.3 ø2 ø11.1 ø4 ø6 Cserélhető ülék/orsócsúcs készletben és párban érhetők el. ø3.5 6

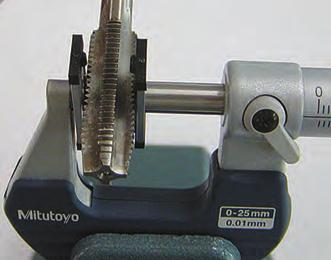

26 Digitális menetmérő mikrométer cserélhető tapintóval Funkciók Sorozat 326 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Riasztás alacsony feszültségnél Zárolás funkció HOLD Adatkimenet Sorozat 326 Digimatic menetmérő mikrométer opcionális, cserélhető ülék/orsócsúccsal metrikus/unified és Whitworth menetek középátmérő méréséhez. Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és a hüvely matt krómozású, Ø 18 mm Mérőorsó Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N Elem ~ 1,2 év élettartam Szállítva Dobozban, 25 mm-től beállító etalonnal (6 ), kulccsal, 1 db elemmel Cserélhető ülékek/orsócsúcs nem alaptartozék Alaptartozékok Beállító etalon 25 mm/ Beállító etalon 5 mm/ Beállító etalon 75 mm/6 Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Beállító etalon 25 mm/ Beállító etalon 5 mm/ Beállító etalon 75 mm/ Beállító etalon 1 mm/55 Tartozékok SR-44 elem a cserélhető ülékek külön tartozékok Pontosság A B Tömeg [µm] [g] ±4 39, ±4 64, ± ±5 115,6 65, mm Cserélhető ülék/orsóbetét párok 75-1 mm Ülék/orsóbetét pár 61

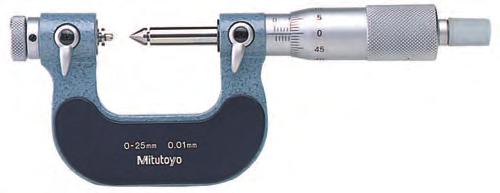

27 Menetmérő mikrométerek cserélhető betéttel Sorozat 126 Menetmérő mikrométer opcionális, cserélhető ülék/orsó-csúccsal metrmetric/metrikus és Whitworth menetek középátmérőjének mérésére Pontosság L a Tömeg [µm] [g] ±4 39, ±4 64, ± ±5 115, ±5 14, ±5 165, ±6 19, ±6 214, ±6 24, ±7 265, ±7 29, ±7 314, Cserélhető ülék/orsóbetét párok Pontosság osztás Mérőorsó Mérőerő Szállítva Alaptartozékok Lásd a specifikációs listát,1 mm dob és hüvely matt krómozással, ø18 mm Orsó menetemelkedés,5 mm, orsórögzítővel 5-1 N Dobozban, 25mm-től beállító etalonnal (6 ), kulccsal Cserélhető ülék/orsócsúcs nem alaptartozék Beállító etalon 25 mm/ Beállító etalon 5 mm/ Beállító etalon 75 mm/ Beállító etalon 1 mm/ Beállító etalon 125 mm/ Beállító etalon 15 mm/ Beállító etalon 175 mm/ Beállító etalon 2 mm/ Beállító etalon 225 mm/ Beállító etalon 25 mm/ Beállító etalon 275 mm/6 Külön tartozék Beállító etalon 25 mm/ Beállító etalon 5 mm/ Beállító etalon 75 mm/ Beállító etalon 1 mm/ Mérőbetétek 125 mm/ Beállító etalon 15 mm/ Beállító etalon 175mm/ Beállító etalon 2 mm/ Beállító etalon 225 mm/ Beállító etalon 25 mm/ Beállító etalon 275 mm/55 Ülék/tapintócsúcs pár 62

28 Menetmérő mikrométerek cserélhető betéttel Sorozat 126 Mérőbetétek opcionális tartozékok Egyedi mérőbetét Pontosság Megnevezés MM osztás UNF ford/coll Whitworth ford./coll ±3' M1 (U1),4-, ±2' M2 (U2),6-, ±15' M3 (U3) 1-1, ±1' M4 (U4) ±1' M5 (U5) 3, ±1' M6 (U6) 5,5-7 3,5-4, ±3' W ±3' W ±2' W ±2' W ±15' W ±15' W ±1' W ±1' W ±1' W9 4, ±1' W1 3,5-4,5 Mérőbetét készlet metric UNF (Tartalom: ) Megnevezés M1 - M6 Mérőbetét készlet Whitworth (Tartalom: ) Megnevezés W1 - W1 Ø Thread pitch Pitch Nominal Ø P d2 M 1,25,838 M 1,2,25 1,38 M 1,4,3 1,25 M 1,7,35 1,473 M 2,4 1,74 M 2,3,4 2,4 M 2,6,45 2,38 M 3,5 2,675 M 3,5,6 3,11 M 4,7 3,545 M 5,8 4,48 M 6 1, 5,35 M 8 1,25 7,188 M 1 1,5 9,26 M 12 1,75 1,863 Ø Thread pitch Pitch Nominal Ø P d2 M 14 2, 12,71 M 16 2, 14,71 M 2 2,5 18,376 M 22 2,5 2,376 M 24 3, 22,51 M 27 3, 25,51 M 3 3,5 27,727 M 33 3,5 3,727 M 36 4, 33,42 M 39 4, 36,42 M 42 4,5 39,77 M 45 4,5 42,77 M 48 5, 44,752 M 52 5, 48,752 M 56 5,5 52,428 M 6 5,5 56,428 63

29 Menetmérő mikrométer Sorozat 125 Menetmérő fix ülékes mikrométer jellemzői: Fix ülékkel Közvetlenül a menetközép átmérő méréséhez, nincs szükség átszámításra. Pontosság ±(2+L/75) µm L = max. tartomány (mm) osztás,1 mm Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal szállítjuk L a Tömeg Mérhető menettípus (/coll) [g] ,4-,5 / , ,6-,9 / , ,75 / , / , ,5-5/8-5 37, ,4-,5/ , ,6-,9 / , ,75 / , / , ,5-5 /8-5 62, ,6-,9 / ,75 / / ,5-5 / ,5-7 /4,5-3, ,6-,9 / ,75 / / ,5-5 / ,5-7 /4,5-3, L a ø18-5 mm 5-1 mm 64

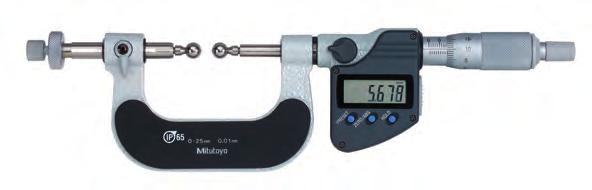

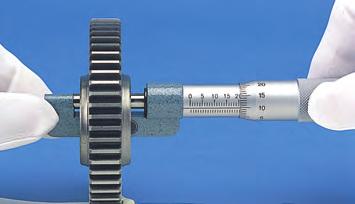

30 Funkciók Riasztás alacsony feszültségnél HOLD Sorozat ig: Digimatic fogaskerékmérő mikrométer Sorozat 324 Fogaskerék mérő mikrométer cserélhető gömb betéttel. Jellemzői: Cserélhető gömb ülékkel, osztókör- és fogméréshez (egyenes/ferde) Cserélhető gömb betétek,5-5,25mm tartományban. Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és hüvely matt krómozású, ø 18 mm Mérőerő 5-1 N Szállítva Dobozban, 25mm-től beállító etalonnal, kulccsal és 1db elemmel szállítjuk Cserélhető ülékek/orsócsúcs nem alaptartozék Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem opcionális gömb betétekkel Digitális modell Pontosság L Tömeg [µm] [g] ±4 64, ± ±4 115, ±5 14, L a ø8 ø18 a -5 mm 18 L ø8 ø mm 65

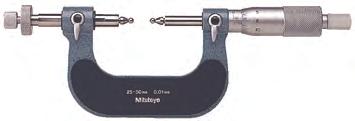

31 a Fogaskerékmérő mikrométer Sorozat Analóg modell Pontosság L a Tömeg [µm] [g] ±4 64, ± ±4 115, ±5 14, ±5 165, ±5 19, ±6 214, ±6 24, ±6 265, ±7 29, ±7 314, ± L L (28) 68.5 (83.5) 27.5 (28) (5) (35) ø18 ø18 (ø21) a Pontosság osztás Mérőorsó Mérőerő Szállítva Lásd a specifikációt,1 mm Orsódob és hüvely matt krómozással, Ø18 mm Orsózárral, Ø6,35 mm, menetemelkedés,5 mm 5-1 N Dobozban, 1 elemmel, 25 mm-től beállító etalonnal, cserélhető ülékek nem tartozékok ø8 17 (ø8) -5mm 5-3m Cserélhető gömb ülékek/orsócsúcs készletben Sorozat 124/324 Az opcionális cserélhető ülékek teszik lehetővé a különböző fogak mérését. Átmérő Fogaskerék modul Megjegyzés Átmérős osztás ,8 mm,5-,55 Keményfém betétes típus mm,6-,65 Keményfém betétes típus ,5 mm,9-1 Keményfém betétes típus mm 1,25 Keményfém betétes típus ,5 mm 1, mm 1, ,5 mm mm 2, ,5 mm 2, mm 2, mm 3, mm 4 6, mm 4,75 5,5 66

32 Digimatic tárcsás mikrométer Funkciók Sorozat 323 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és a hüvely matt krómozású Ø 18 mm Síklapúság 1 µm Párhuzamosság 4µm/5mm-ig (4+L/5)µm 1mm-ig L= max. tartomány (mm) Mérőorsó ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérhető modul,5-6 Mérőerő 5-1 N Elem élettartam ~ 1,2 év Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1db elemmel Sorozat 323 Digimatic tárcsás mikrométer nehezen mérhető helyekhez. Jellemzői: Fogaskerekek érintőhossz méréséhez. A hagyományos mikrométerrel nem mérhető helyek méréshez Pontosság L a b c e d t Tömeg [µm] [g] ±4 39,7 4,5 9, , ±4 65,6 5, , ±6 9,7 5,5 12, , ±6 112,5 5,5 13, ,7 61 Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem b L mm a 35.2 c ø18-75 mm b L a ø18 c mm En Fogaskerék fejkör érintőhossz (En) 75-1 mm 67

33 Tárcsás mikrométer Sorozat 123 Tárcsás mikrométer nehezen elérhető helyek mérésére. Jellemzői: Fogaskerekek fogméréséhez. Olyan helyeken is alkalmazható, ahol a standard típus már nem Pontosság L a b c d e t Tömeg Megjegyzés [µm] [g] ±4 37, , ±4 lemezekhez keményfém betét 39,7 4,5 9, ,8, ±4 62, , ±4 lemezekhez keményfém betét 65,6 5, ,8, ±6 87 5, , ±6 lemezekhez keményfém betét 9,7 5,5 12, ,8, ± , , ±6 lemezekhez keményfém csúcs 112,5 5,5 13, ,8, ±7 137, ±7 162, ±8 187, ±8 212, ±8 237, ±9 262, ±9 287, ±9 312, b L mm b L 14.5 a a 31.5 c ø18 ø18 c Pontosság osztás Síklapúság Párhuzamosság Mérőorsó Mérhető modul Mérőerő Szállítva Lásd a specifikációs listát,1 mm dob és hüvely matt krómozású, Ø 18 mm 1 µm/1 mm-ig 1,6 µm/1 mm -től 4 µm/5 mm-ig (4+L/5) µm 1mm-ig (5+L/75) µm 1 mm-től L = max. tartomány(mm) Orsó menetemelkedés,5 mm, orsórögzítővel,5-6 (,7-11 : 1 mm felett) 5-1 N Dobozban, 25 mm-től beállító etalonnal, kulccsal -5 mm 5-3 mm 68

34 Tárcsás mikrométer nem-forgó orsóval Funkciók Sorozat 369 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Sorozat 369 Digimatic tárcsás mikrométer széles alkalmazhatósági körrel. Jellemzői: Nem-forgó orsóval és tárcsa mérőfelülettel. Filc, gumi, karton és szövet stb. mérésére. Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és hüvely matt krómozású, Ø 18 mm Síklapúság 1µm Párhuzamosság 4µm/5mm/-ig 6µm/5mm felett Mérőorsó Orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 3-8 N Elem élettartam ~ 1,2 év Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1 db elemmel szállítjuk Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Pontosság L a b c Tömeg [µm] [g] ±4 58,5 12, ±4 83,5 12,9 9, ±6 18,5 12,9 11, ±6 112,5 5,5 13, ø2 ø8 Tartozékok SR-44 elem mm b a L c ø14 ø18 c -75 mm mm b L 14.5 a ø mm 69

35 c ABSOLUTE Digitmatic Quick tárcsás mikrométer Sorozat 369 ABSOLUTE Digimatic tárcsás QuickMike mikrométer különböző anyagokhoz. Jellemzői: Nem-forgó orsóval és tárcsa mérőfelülettel. Filc, gumi, karton és szövet stb. mérésére Pontosság L a b c Tömeg [µm] [g] ±4 63,8 13,5 8, ±4 88,8 13,5 1, b a L ø ø2 ø8 Funkciók Sorozat 369 ORIGIN ZERO/ABS ON/OFF Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Síklapúság 1 µm Párhuzamosság 4 µm Mérőerő 3-8 N Elem élettartam ~ 5 óra Szállítva Dobozban, 25 mm-től beállító etalonnal, 1db elemmel Külön tartozék Jelkábel 1m Adatkábel 2m 2AZD79E U-Wave jelkábel 6ADV38E Jelkábel USB (2 m) Tartozékok SR-44 elem Sorozat 227 Mikrométer állítható mérőerővel. Jellmezői: Állítható mérőerő. Nem-forgó orsó és tárcsa mérőfelület. Filc, gumi, karton, szövet stb. méréshez. Gyorsállítású orsó 1mm/ford.,4 ø14,3 Körkörös mérőfelület Funkciók Sorozat 227 ORIGIN ON/OFF Riasztás alacsony feszültségnél HOLD Adatkimenet Mérésirány Vízszintes Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm Síklapúság 1 µm Párhuzamosság 3 µm Elem élettartam ~ 3 év Szállítva Dobozban, csavarhúzóval, 1 db elemmel Quickmike típus beállítható mérőerővel Mérőerő Pontosság beállítások(¹) [N] Mérőerő pontosság (1) [N] Tömeg [g] ±4 µm 2; 4; 6; 8; 1 ±,4 + (beállítás/1) ±4 µm,5; 1; 1,5; 2; 2,5 ±,1 + (beállítás/1) 3 (1)A mérőerő csak vízszintes elrendezés esetén garantált (±3 fok). Külön tartozék Jelkábel 1m Adatkábel 2m 6ADV38E Jelkábel USB (2 m) 2AZD79E U-Wave jelkábel Tartozékok SR-44 elem mm Mérőerő állítás:,5-2,5 N ( ) Mérőerő állítás: 2-1 N ( ) 25 ø ø24.9 ø24.5 7

36 Digimatic tárcsás mikrométer nem-forgó orsóval Pontosság Lásd a specifikációs listát osztás,1mm dob és hüvely matt krómozású, Ø 18 mm Síklapúság 1 µm Párhuzamosság 3 µm (169-11) 4 µm 5 mm-ig 6 µm 5 mm-től Mérőorsó ø 8 mm, orsó menetemelkedés,5 mm Mérőerő 8,2 N ±,8 N (169-11), 5-1 N Szállítva Dobozban, 25mm-től beállító etalonnal, kulccsal szállítjuk. Sorozat 169 A tárcsás mikrométer nem-forgó orsóval széles körű alkalmazhatósággal. Jellemzői: Nem-forgó orsóval és tárcsa mérőfelülettel. Filc, gumi, karton és szövet méréséhez ,4 ø14,3 Pontosság L a b c Tömeg [µm] [g] ±4 37,5 6 13, ±4 37,5 6 13, ±4 62,5 6 13, ±6 87 5, ± , Körkörös mérőfelülettel ø2 mm b a 31.5 L ø8 ø18 Gyűrűs mérőfelülettel c ø8 b a mm L mm c ø8 ø mm 71

37 Digitmatic mikrométer csökkentett felülettel Sorozat 331 Digimatic speciális mikrométer hornyok és görbült felületek méréshez. Jellemzői: Lépcsős mérőfelület. Hornyok, hullámos csapok méréséhez Pontosság L a b c Tömeg Ülék/Csúcs [µm] [g] A ±2 58,2 17,5 7, B ±2 58,2 17,5 7, A ±2 83,2 17,5 1, B ±2 83,2 17,5 1, A ±2 18,2 17,5 11, B ±2 18,2 17,5 11, A ±3 132,8 2,3 16, B ±3 132,8 2,3 16, Funkciók Sorozat 331 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Felbontás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és hüvely matt krómozású Ø 18 mm,3µm (2+L/1)µm, L = max. tartomány (mm) L = max. tartomány Keményfém betét, köszörült, finomleppelt, fokozatos Ø 6,35 mm, Orsó menetemelkedés,5 mm, orsórögzítővel 5-1 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1db elemmel 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem mm b a 4.7 L ø9.7 ø c A-típus ø3 mm -75 mm 5 5 b L a 37.5 ø9.7 mm ø18 B-típus C ø2 mm 75-1 mm 72

38 Pontosság osztás Síklapúság Párhuzamosság Mérési felület Mérőorsó Mérőerő Szállítva Lásd a specifikációs listát,1 mm dob és hüvely matt krómozásúø 18 mm,3µm (2+L/1)µm L = max. tartomány (mm) keményfém betét, finomlepplelt, köszörült Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel 5-1 N Dobozban, 25 mm-től beállító etalonnal, kulccsal szállítjuk. Hullámosságmérő mikrométer Sorozat 111 Speciális mikrométer hornyok és görbült felületek méréséhez. Jellemzői: Lépcsős mérőfelülettel. Hornyok, hullámos csapok, stb méréséhez ø3 mm A-típus 5 5 ø2 mm B-típus Pontosság L a b c Tömeg Ülék/Csúcs [µm] [g] A ±3 55,3 17, B ±3 55,3 17, A ±3 8,3 17, A ±3 15,3 17, A ±4 132,8 2, A ±4 158,2 2, A ±4 183,6 21, A ±5 28,8 21, A ±5 234,2 21, A ± , A ± , A ± , A ± , b a L c ø18 73

39 Digitmatic csőmérő mikrométer Sorozat 395 Csövek, csapágyak, gyűrűk hullámos felületeinek és falvastagságának méréséhez Modell gömb ülékkel Pontosság D b c Tömeg Ülék/Csúcs [µm] [g] A típus ± A típus ±2 15 9, A típus ± , A típus ± Modell 2 gömb ülékkel Pontosság D b c Tömeg Ülék/Csúcs [µm] [g] B típus ± B típus ±2 15 9, B típus ± , B típus ± b 2, mm ø18 c Funkciók Sorozat 395 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Felbontás Síklapúság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és hüvely matt krómozású, Ø 18 mm,6µm Keményfém betét, finomleppelt Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel 5-1 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1db elemmel 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem mm ød 5 SR4 A típus 5 ød mm 5 45 SR4 SR4 B típus 5-1 mm 74

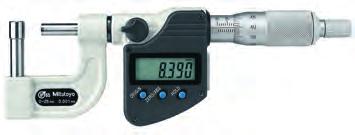

40 Digitmatic csőmérő mikrométer Funkciók Sorozat 395 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Sorozat 395 A Digimatic csőmérő mikrométer csövek, csapágyak, gyűrűk hullámos felületeinek és falvastagságának mérésére alkalmasak. Pontosság Felbontás Síklapúság Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációnál.,1 mm dob és hüvely matt krómozású, Ø 18 mm,6µm Keményfém betét, finomleppelt (orsó) ülék: edzett acél Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel 3-8 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1db elemmel 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem Pontosság L D Tömeg Ülék/Csúcs [µm] [g] A típus ± B típus ±3 4 3, C típus ±3 12 4, D típus ±3 22 8, ød L A típus B típus C típus D típus 75

41 Csőmérő mikrométer Sorozat 115 A csőmérő mikrométer görbült felületek, csővastagság, csapágyak, gyűrűk méréséhez javasolt Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású, o18 mm Mérési felület keményfém betét, finomleppelt (115-1xx, 115-2xx) Orsó: keményfém Ülék: edzett acél (115-3xx) Mérőorsó Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N/3-8 N (A, B, C, D típusok) N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal szállítjuk. Pontosság L D Tömeg Megjegyzés [µm] [g] ±3 Type A ±3 Type B 4 3, ±3 Type C 12 4, ±3 Type D 22 8, ±3 Type A ±3 Type B 4 3,6 24 A típus Modell gömb ülékkel Pontosság D Tömeg Megjegyzés [µm] [g] ±3 Típus E ±3 Típus E ±3 Típus E ±4 Típus E Modell 2 gömb ülékkel Pontosság D Tömeg Megjegyzés [µm] [g] ±3 Típus F ±3 Típus F ±3 Típus F ±4 Típus F B típus C típus D típus 5 ød 5 ød SR4 SR4 SR4 E Típus F Típus 76

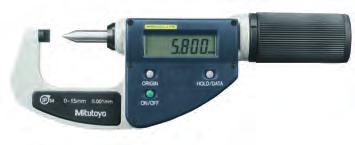

42 c Digimatic hegyesvégű mikrométer Funkciók Sorozat 342 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél Adatkimenet Pontosság Felbontás Mérési felület Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és a hüvely matt krómozású, Ø 18 mm Edzett és köszörült, kúpos orsó és ülék, csúcsugár,3 mm ø 6,35 mm, orsó menetemelkedés,5, orsórögzítővel 3-8 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, és elemmel szállítjuk. 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Sorozat 342 Hegyesvégű mikrométer speciális kivitelben jellemzői: Hegyes orsóvéggel Hornyok, lépcsők stb. hatékony méréshez Pontosság L a b c csúcsszög Tömeg [µm] [g] ±2 58,2 12,5 7, ±2 58,2 12,5 7, ±2 83,2 12,5 1, ±2 83,2 12,5 1, ±2 18,2 12,5 11, ±2 18,2 12,5 11, ±3 132,8 15,3 16, ±3 132,8 15,3 16, Tartozékok SR-44 elem mm b L a ø18 17 ø9.7 mm 1 1 c 15 (SR.3) mm -75 mm mm 3 (SR.3) b L a 42.5 ø18 ø mm 77

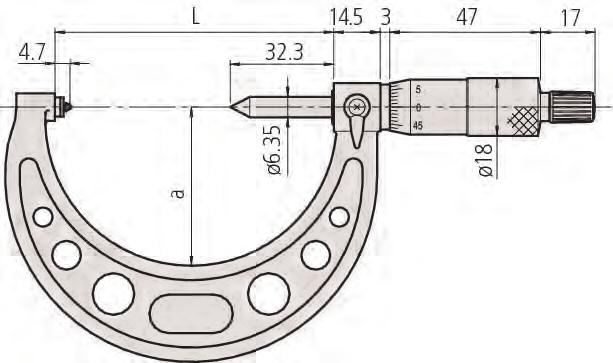

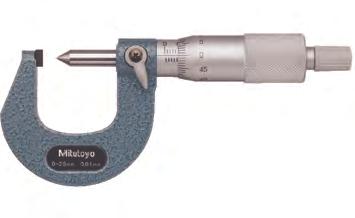

43 Hegyesvégű mikrométer Sorozat 112 Hegyesvégű mikrométer hornyok, lépcsők méréshez. Jellemzői: Hegyes ülék és orsó. Hornyok, lépcsők, és hasonló feladatokra Pontosság osztás Mérési felület Mérőorsó Mérőerő Szállítva Lásd a specifikációs listát,1 mm dob és hüvely matt krómozású, Ø 18 mm Keményfémy csúcsos orsó, csúcssugár,3 mm Orsó menetemelkedés,5 mm, orsórögzítővel 3-8 N Dobozban, 25 mm-től beállító etalonnal, kulccsal Keményfém csúcs Pontosság L a b c Tömeg csúcsszög [µm] [g] ± ,3 12, ±3 3 55,3 12, ±3 15 8,3 12, ±3 3 8,3 12, ± ,3 12, ±3 3 15,3 12, ± ,8 15, ± ,8 15, Edzett acél csúcs Pontosság L a b c Tömeg csúcsszög [µm] [g] ± ,3 12, ±3 3 55,3 12, ±3 15 8,3 12, ±3 3 8,3 12, ± ,3 12, ±3 3 15,3 12, ± ,8 15, ± ,8 15, Csúcsszög: 15 Csúcsszög: (SR.3) mm mm 3 (SR.3) mm b L a 42.5 c ø18 78

44 Hullámmagasság-mérő mikrométer Sorozat 342 / 112 Sorozat 342 / 112 Funkciók ORIGIN ZERO/ABS ON/OFF Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet A hegyes mikrométer speciális kivitelben "DIGIMATIC" típus, adatkimenettel hullámmagasság méréséhez, hegyes orsóvéggel, penge ülékkel Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm osztás,1 mm Mérőerő ( ) N dob és a hüvely matt krómozású, Ø 18 mm Mérési felület Edzett és köszörült Mérőorsó ø 6,35 mm, orsó menetemelkedés,5 mm orsórögzítővel ( / ,112-41) ø 6,35 mm, orsó menetemelkedés 1 mm ( ) Elem ~1,2 év ( , ), élettartam ~3 év ( ) Szállítva Dobozban, 1 db elemmel szállítjuk. Külön tartozék Jelkábel 1m Adatkábel 2m 2AZD79E U-Wave jelkábel 6ADV38E Jelkábel USB (2 m) 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB /96513/6ADV38E/2AZD79E: hez Tartozékok SR-44 elem Analóg modell Pontosság Tömeg [µm] [g] ±3 165 Digitális modell Pontosság Tömeg [µm] [g] ±3 27 Quickmike típus Pontosság Tömeg [µm] [g] ± ø.5 ø ø18 ø9.7 2-C ø.5 79

45 Digimatic pengés mikrométer Sorozat 422 Digimatic pengés mikrométer nehezen elérhető mérési helyek könyebb megközelítésére. Jellemzői: Kis mérőfelülettel, külső hornyok méréséhez. Nem-forgó orsóval Pontosság L a b c Tömeg Ülék/Csúcs [µm] [g] A típus ±3 65,6 12, B típus ±3 65,6 12, C típus ±3 65,6 12, D típus ±3 65,6 12, A típus ±3 9,7 12,6 12, B típus ±3 9,7 12,6 12, A típus ±3 15,3 13,5 14, A típus ±4 132, , Funkciók Sorozat 422 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Felbontás Párhuzamosság Mérőorsó Mérőerő Elem élettartam Szállítva Külön tartozék Lásd a specifikációs listát (kvantilis hiba nélkül),1 mm dob és hüvely matt krómozású, Ø 18 mm 3 µm/75 mm modellig (3+L/1) µm 75 mm modelltől, L = max. tartomány (mm) ø 6,35 mm, orsó menetemelkedés,5 mm, orsózárral 3-8 N ~ 1,2 év Dobozban, 25 mm-től beállító etalonnal, kulccsal, 1 db elemmel szállítjuk 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem ø6 R8.75 R b a L C ø6 ø14 ø18-5 mm b a L c ø6 ø A-típus (edzett acél) B-típus (edzett acél) ø6.75 ø C-típus (keményfém) D-típus (keményfém) 5-1 mm 8

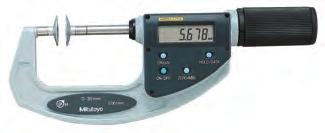

46 ABSOLUTE Digimatic pengés mikrométer QuickMike Funkciók Sorozat 422 ORIGIN ZERO/ABS ON/OFF Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és hüvely matt krómozású, ø 18 mm Párhuzamosság 3 µm Mérőorsó ø 6,35 mm, orsó menetemelkedés 1 mm Mérőerő 5-1 N Elem élettartam ~ 1 év Szállítva Dobozban, 25 mm-től beállító etalonnal, 1 db elemmel szállítjuk. Külön tartozék Jelkábel 1m Adatkábel 2m 2AZD79E U-Wave jelkábel 6ADV38E Jelkábel USB (2 m) Tartozékok SR-44 elem Sorozat 422 ABSOLUTE Digimatic QuickMike pengés mikrométer a nehezen hozzáférhető helyekhez. Jellemzői: Quickmike típus pengés ülékkel Nem-forgó orsós kivitel Orsó menetemelkedés 1 mm Pontosság L a b c Tömeg [µm] [g] ±3 59,8 13,5 8, ±3 84,8 13,5 1, ø6 R b a L c ø6 ø

47 Pengés mikrométer Sorozat 122 Pengés mikrométer a nehezen mérhető helyek könyebb megközelítésére. Jellemzői: Kis mérőfelülettel Külső hornyok méréséhez. Nem-forgó orsó. Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású, Ø 18 mm Párhuzamosság 3 µm/75 mm-ig (3+L/1) µm 75 mm-től L= max. tartomány (mm) Mérőorsó ø8 mm, orsó menetemelkedés,5 mm Mérőerő 8-1 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal mm mm ø6 R8.75 R Pontosság L a b c Tömeg Ülék/Csúcs [µm] [g] A típus ±3 55, B típus ±3 55, C típus ±3 55, D típus ±3 55, A típus ±3 8, B típus ±3 8, C típus ±3 8, D típus ±3 8, A típus ±3 15, A típus ±4 132,8 17, A típus ±4 158,2 17, A típus ±4 183,6 18, A típus ±5 28,8 18, A típus ±5 234,2 18, A típus ± , A típus ± , A típus ± , A típus ± , A típus (edzett acél) 6 ø C típus (keményfém betétes) mm b a L c ø6 ø8 ø18 B típus (edzett acél) 6 ø mm D típus (keményfém betétes) 82

48 Digimatic mikrométer V-ülékkel Funkciók Sorozat 314 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Riasztás alacsony feszültségnél Zárolás funkció HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és a hüvely matt krómozású, Ø 18 mm Síklapúság,3 µm (orsó) 1 µm (ülék) Mérési felület Prizma szöge 6 Mérőorsó ø 6,35 mm, orsó menetemelkedés,75 mm orsórögzítővel Elem ~ 1,2 év élettartam Mérőerő 5-1 N / 3-8 N (1-15 mm) N Szállítva Dobozban, mérőhasábbal, kulccsal és elemmel szállítjuk. Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Sorozat 314 Külső Digimatic mikrométer V-ülékkel vágószerszámok mérésére. Előnyös tulajdonságai: Vágószerszámok külső átmérőjének mérésére. 3-élű csapok, fúrók, dörzsárak precíz méréséhez Pontosság Tömeg Megjegyzés Beállító etalon [µm] [g] ±4 Horonnyal ø 5 mm ± ø 5 mm ±4 Horonnyal ø 1 mm ± ø 1 мм ± ø 25 мм 465 Tartozékok SR-44 elem 1-15 mm 1-25 mm 25-4 mm 83

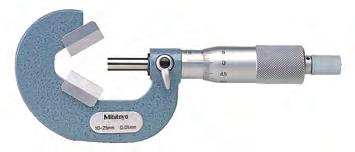

49 Mikrométer V-ülékkel Sorozat 114 V-ülékes mikrométer szerszámélek méréséhez. Jellemzői: Szerszámok külső átmérőjének pontos mérésére (fúrók, vágók, üregelők) 3 vagy 5 éllel. V-ülék a központozáshoz. Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású, Ø 18 mm Síklapúság,6 µm (orsó) 1,3 µm (ülék) Mérési felület 6 -os prizma Mérőorsó ø6,35 mm, orsó menetemelkedés,75 mm, orsórögzítővel Mérőerő 5-1 N Szállítva Dobozban, beállító etalonnal, kulccsal élű szerszámhoz Pontosság a Tömeg Megjegyzés Beállító etalon [µm] [g] ±4 Horonnyal ø 5 mm, ± ø 5 mm, ,3-25 ± ø 5 mm, ±4 Horonnyal ø 1 mm 6, ± ø 1 mm 6, ± ø 25 mm 19, ± ø 4 mm 32, ± ø 55 mm 45, ± ø 7 mm 58, ± ø 85 mm 71, , : keményfém ülék és orsó továbbiak: keményfém bevonatos orsó 5-élű szerszámhoz Pontosság Tömeg Megjegyzés Beállító etalon [µm] [g] ±4 Horonnyal ø 5 mm ± ø 5 mm ,3-25 ± ø 5 mm ± ø 25 mm ± ø 55 mm ± ø 7 mm , : keményfém ülék és orsó továbbiak: keményfém bevonatos orsó 3 élű szerszámokhoz 5 élű szerszámokhoz 3.3 (14.7).5 (14.5) / Ø Ø 1.5 (23.46) ø18 a 18 6 Sík ülék modell Hornyolt modell to

50 ø6 Konzervdoboz-mérő mikrométer Pontosság 3 µm osztás,1mm dob és hüvely matt krómozású, ø 13 mm Szállítva Dobozban, kulccsal szállítjuk Sorozat 147 Konzervdoboz peremmérő mikrométer peremvastagság és mélység pontos méréséhez. Jellemzői: Konzerdoboz peremvastgaság, szélesség és mélység mérésére. 3 különboző típus, acél, alumínium és spray dobozokhoz. Tömeg Megjegyzés [g] Acél dobozhoz Alumínium dobozhoz Spray dobozhoz 65 ø Acél konzerves dobozhoz ø6 SR.3 x ø13.7 ø ø Alumínium konzerves dobozhoz ø ø13.7 ø Spray dobozhoz ø ø13.7 ø

51 Huzalmérő mikrométer Sorozat 147 Huzalmérő mikrométer az egyszerű és gyors méréshez. Jellemzői: Speciális kialakítás huzalvastagság méréshez. Kisméretű golyók mérésre szintén alkalmas Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozással, ø15 mm Síklapúság,6 µm Párhuzamosság 1,3 µm Mérési felület Keményfém betétes, finoman leppelt Mérőorsó ø 6,35 mm, orsó menetemelkedés,5 mm Mérőerő 5-1 N Szállítva Dobozban, kulccsal Pontosság Tömeg [µm] [g] ± ø15 ø16 2 Mikrométer kis kengyelmélységgel Sorozat 147 Mikrométer igen kicsiny torokmélységgel csapágyperselyek, kerékagyak, belső furatjellemzők mérésére Pontosság H h1 h2 h3 Tömeg [µm] [g] ±2 17,5 6 8,5 13, ±2 2,5 6, ±2 2,5 6, ±3 2,5 6, Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású ø 18 mm Síklapúság,6 µm Párhuzamosság (2+L/1) µm, L = max. tartomány (mm) Mérési felület keményfém betét, köszörült, finomleppelt Mérőorsó ø6,35 mm, orsó menetemelkedés,5 mm Mérőerő 5-1 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal H h1 h3 h2 86

52 Digimatic mikrométer cserélhető ülékkel Funkciók Sorozat 317 ORIGIN ZERO/ABS Auto kikapcsolás (< 2 perc) Riasztás alacsony feszültségnél HOLD Adatkimenet Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Felbontás,1 mm dob és a hüvely matt krómozású, ø18 mm Síklapúság,6 µm (orsó) 2 µm (ülék) Párhuzamosság 3 µm Mérési felület Keményfém betét (orsó) Mérőorsó Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N Elem élettartam ~ 1,2 év Szállítva Dobozban, 25mm-től beállító etalonnal, kulccsal, 1 elemmel, ülékkel Külön tartozék 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Hengeres tárcsa csak -25 mm méréstartományhoz V-ülék Sorozat 317 Digimatic mikrométer cserélhető ülékes kivitelben különböző mérési feladatokhoz. Jellemzői: Cserélhető ülékkel. Hengerek és csövek falvastagság méréséhez még a nehezen mérhető helyeken is Pontosság Tömeg Ülékkel együtt [µm] [g] ± , ± , Tartozékok SR-44 elem Hengeres ülék Hengeres ülék Sík ülék R ø3 (for 25mm) ø5 (for 5mm) Sík ülék Hengeres ülék V-ülék mikrométerrel 87

53 Mikrométer cserélhető ülékkel Sorozat 117 Cserélhető ülékkel rendelkező mikrométer különböző mérési feladatokra. Jellemzői: Cserélhető ülékkel. Hengerek és csövek falvastagságának méréséhez kis mérési helyekhez Pontosság Tömeg Ülékkel együtt [µm] [g] ± , ± , Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású, ø 18 mm Síklapúság,6 µm (orsó) 2 µm (ülék) Párhuzamosság 3 µm Mérési felület Keményfém betétes (orsó) Mérőorsó Ø 6,35 mm, orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulccsal Külön tartozék V-ülék Hengeres tárcsa csak -25 mm méréstartományhoz Tartozékok Hengeres ülék Hengeres ülék Sík ülék (27.5) 25 () ø R ø3 (for 25mm) ø5 (for 5mm) mikrométerrel V-ülék Sík ülék Hengeres ülék 88

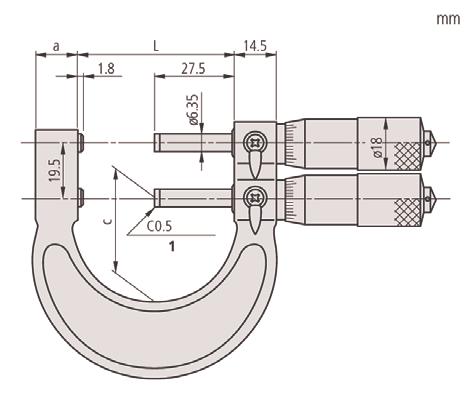

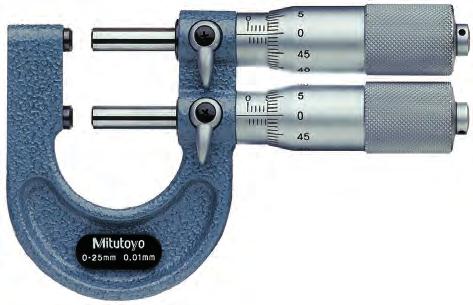

54 Tűrésellenőrző mikrométer Pontosság Lásd a specifikációs listát osztás,1 mm dob és hüvely matt krómozású, Ø 18 mm Síklapúság,6 µm Párhuzamosság (3+L/1) µm, L = max. tartomány (mm) Mérési felület Keményfém betétes, finomleppelt Mérőorsó Ø 6,35 mm orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N Szállítva Dobozban, 25 mm-től beállító etalonnal, kulcscsal szállítjuk. Sorozat 113 Mikrométer tűrés-összehasonlításhoz. Jellemzői: Orsó és ülék letöréssel Egyszerű OK/Selejt osztályozáshoz Pontosság L a c Tömeg [µm] [g] ±3 29, ±3 54,

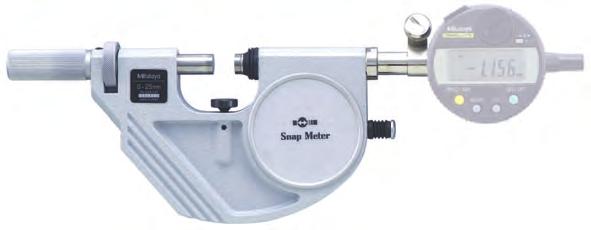

55 Passzaméter Sorozat 51 Passzaméter speciális, gyors és pontos mérési feladatokra. Jellemzői: Beállítható mikrométer idomszer sorozatméréshez, speciálisan hengeres alkatrészekhez, tömeggyártáshoz 25mm méréstartományban, az ülőkiemelő gomb jobb vagy bal oldalon Nagy mérőóra a könnyű leolvasáshoz (+/-,6mm). Jellemzők: nullázás, minősítés (OK/NOK), 8mm orsóátmérő az egyszerű pozícionáláshoz és a pontos méréshez L D Tömeg Ülék visszahúzási hossz Értékmutatási tartomány Működtető gomb [g] mm ±,6 mm Jobbos 31, mm ±,6 mm Balos 31, mm ±,6 mm Balos 56, mm ±,6 mm Balos 81, mm ±,6 mm Balos 16, osztás Osztás Mérőóra komparátor Mikrométer pontosság Mérőóra pontossága,1 mm,1 mm 2 µm 1 µm dob és a hüvely matt krómozású, ø 21 mm Síklapúság,3 µm Párhuzamosság,6 µm 5 mm-ig, 1 µm 5 mm felett Mérési felület keményfém betét, finomleppelt, ø 8 mm Mérőerő 5-1 N Szállítva Dobozban, kulccsal Külön tartozék 4AZA124 4AZA125 4AZA126 Méréstartomány Leírás ø 16 mm munkadarab ütköző ø 14 mm munkadarab ütköző ø 14 mm munkadarab ütköző Mdb támasz átmérőtartománya Ø 16 Ø 14 Ø L ø ø AZA124 Mdb stop A 6 4AZA125 Mdb stop B 6 4AZA126 Mdb stop C D mm mm L 31.5 ø ø D mm 25-1 mm óra komparálásához ± 5 µm 9

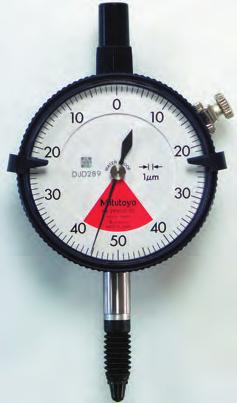

56 Mérőórás passzaméter Osztás Mérőóra,1 mm komparátor Mérőóra pontossága 1 µm Síklapúság,3 µm Párhuzamosság,6 µm 5 mm-ig, 1 µm 5 mm-től Mérési felület Keményfém betétes, finoman leppelt Mérőerő 5-1 N Szállítva Dobozban, mdb tartóval Sorozat 523 Passzaméter a gyors sorozatméréshez, eltérések gyors meghatározásához: Gyors munkadarabmérés, különösen hengeres alkatrészek ellenőrézésére, közvetlen tűrésösszehasonítására. Beállítása egyszerű, normál hosszetalon felhasználásával. Egyszerű kezelés a kiemelő gombbal L D Tömeg Ülék visszahúzási hossz Értékmutatási tartomány [g] mm ±,6 mm mm ±,6 mm mm ±,6 mm 81 47, mm ±,6 mm L D ø1.8 91

57 Passzaméter Sorozat 523 Passzaméter indikációs mérésekre optimalizáva. Előnyei: Passzameter állítható idomszerrel forgás-szimmetrikus mdb-ok sorozatméréséhez, (csapok, tengelyek, perselyek). Egyszerű kezelés a visszahúzó gombja segítségével Síklapúság,3 µm Párhuzamosság,6 µm/5 mm modellig 1 µm/5 mm modelltől Mérési felület keményfém betét, köszörült, finomleppelt, Ø 1,8 mm Külön tartozékok Lásd a mérőóra fejezetet Mérőerő 5-1 N Szállítva Dobozban, mdb támasztóval, mérőóra nélkül (opcionális mérőóra) Ismételhetőség L D Tömeg Ülék visszahúzási hossz [µm] [g] mm, mm, mm, , mm, L ø16 D ø1.8 ø Minta alkalmazás: mérőórával Minta alkalmazás: mérőórával Minta alkalmazás: Linear Gage-el 92

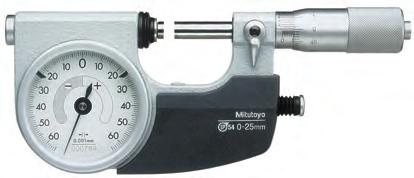

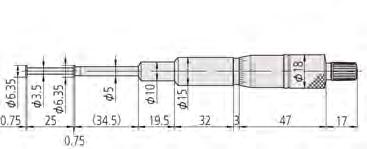

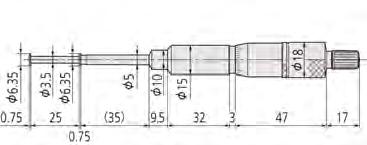

58 Mérőórás mikrométer Pontosság osztás Ülék visszahúzási hossz Lásd a specifikációs listát,1 mm 3 mm dob és hüvely matt krómozású,ø 18 mm Síklapúság µm,6 µm Párhuzamosság (2+R/1)µm, R = max. tartomány (mm) Mérési felület keményfém betét, finomleppelt Mérőorsó Ø 6,35 mm orsó menetemelkedés,5 mm, orsórögzítővel Mérőerő 5-1 N Szállítva dobozban, kulccsal, beállítóetalonnal (25mm-től) szállítjuk Sorozat 17 Mérőórás mikrométer gyors mérésekhez a tömegtermelés számára. Jellemzői: Mérőóra alkalmazásával közvetlen minősítés (OK/NOK) a tömeggyártás támogatása céljából. 3mm-rel visszahúzható ülék a gyors mérés érdekében. Rögzített orsó a mdb behelyezésekor opcionális mérőórával Pontosság L C Tömeg [µm] [g] ±2 39, ±2 64, ± ±3 115, ±3 14, ±3 165, ±4 19, ±4 215, ø L ø18 29SB-1 (1µm) 1 C 2 1: mérőóra - 2: visszahúzó ravasz ( - 5 mm) 18 L ø ø B (1µm) C 5-2 mm (,1 µm) Opciók Lásd a mérőórák fejezetet 93

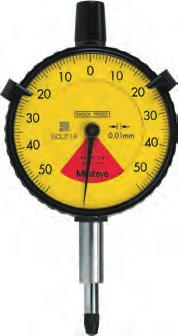

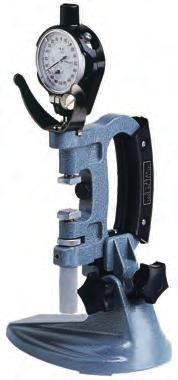

59 Mérőórás idomszer Sorozat 2 A passzaméter gyors OK/NOK minősítési feladat kiváló eszköze pl. hengeres csapok nagysorozatban történő gyártása esetén. Legfontosabb jellemzői: Széles, sík keményfém ülék. 2mm ülék behúzás. Méréstartomány beállítása menettel. Ajánlott mérőóra (opció) Ülék visszahúzási hossz Ülék pozícionálási tart. Síklapúság 1 µm Párhuzamosság 5 µm Mérőerő 15 N ±3 N Szállítva 246SB (,1 mm leolvasás), 219SB-1 (,1 mm leolvasás) 2 mm 25 mm Kézvédővel Állítható ütköző ø8 mm mérőóra befogó (ø 3/8") Külön tartozék 246SB Mérőóra 1µm 219SB-1 Mérőóra 1µm 21DZA Analóg mérőóra védőtok 2972TB Analóg mérőóra 1 körülfordulással további opcionáls mérőórák a mérőóra fejezetben találhatók 219SB TB opcionális mérőórával A B Tömeg [g] tartóval és mérőórával Mérőóra és tartó nélkül szállítva A B 4 Range 6 6 Ø16 Ø 16 (14.1) A (13.5) Ø18 Ø View from A 94

60 Horonymérő mikrométer Pontosság ±1 µm osztás,1 dob és hüvely matt krómozással, ø18 mm Párhuzamosság 1 µm Mérési felület edzett Mérőorsó Orsó menetemelkedés,5 mm Racsni Mindkét irányban használható. Szállítva Dobozban, kulccsal Sorozat 146 Belső horonymérő mikrométer, lépcsős furatok, stb. méréséhez. Jellemzői: Kétirányú racsnis stop. Nem-forgó orsós kivitelben is Nem-forgó orsós típus Külső tartomány Belső tartomány Mérőtányér átmérő l L Tömeg [g] mm 1,6-26,5 mm 6, mm 1,6-26,5 mm 12, mm 26,5-51,5 mm 12, mm 51,5-76,5 mm 12, mm 76,5-11,5 mm 12, Forgóorsós típus Külső tartomány Belső tartomány Mérőtányér átmérő l L Tömeg [g] mm 1,6-26,5 mm 6, mm 1,6-26,5 mm 12,7 13, mm 26,5-51,5 mm 12,7 78, mm 51,5-76,5 mm 12,7 53, mm 76,5-11,5 mm 12,7 28,

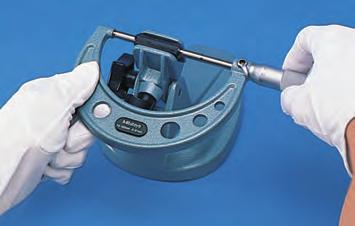

61 D Mikrométer beállító etalonok 1 mm Sorozat Hossz (L) Pontosság Átmérő (D) [µm] ±1,5 6, ±2 6, ±2,5 6, ±3 7, ±3,5 7, ±4 7, ±4,5 7, ±5 9, ±5,5 9, ±6 9, ±6,5 9, ±7 9, ±7,5 9, ±8 9, ±8,5 9, ±9 9, ±9,5 9, ±1 9, ±1,5 9, ±11 11, ±11,5 11, ±12 11, ±12,5 11, ±13 11, ±13,5 11, ±14 11, ±14,5 11, ±15 11, ±15,5 11, ±16 11, ±16,5 11, ±17 11, ±17,5 11, ±18 11, ±18,5 11, ±19 11, ±19,5 11, ±2 11, ±2,5 11, ±21 11,9 Készlet Hossz (L) Etalonok száma D L 11 Ø 13 Ø 14 D D Pontosság Lásd a specifikációs listát (A tűrés a középhosszra vonatkozik 2 C-on) Síklapúság µm,3 µm Párhuzamosság 2 µm Mérési felület finomleppelt 25 mm - 75 mm 2 mm mm 6 L 1 mm mm 5 mm - 1 mm Ø17 L L 96

62 Mikrométer beállító etalonok > 1 mm Pontosság ±(1+L/5) µm Síklapúság µm,3 µm Párhuzamosság 2 µm Mérési felület finomleppelt Sorozat 167 1mm-es beállító etalonok külső külső mikrométer beállításához és ellenőrzéséhez. Hossz (L) Átmérő (D) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 97

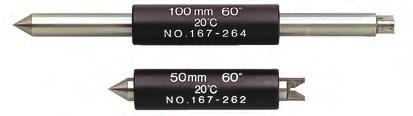

63 Etalon menetmérő mikrométerhez Sorozat 167 Beállító etalonok menetmérő külső mikrométerek beállításához és ellenőrzéséhez. Pontosság Lásd a specifikációs listát (kvantilis hiba nélkül) Szög: 55 Pontosság Hossz [µm] ± ± ± ± ± ± ± ± ± ± ± Szög: 6 Pontosság Hossz [µm] ± ± ± ± ± ± ± ± ± ± ± Etalon V-ülékes mikrométerhez Sorozat 167 Beállító etalon V-ülékes mikrométer pontos beállításához Pontosság Lásd a specifikációs listát Pontosság Hossz [µm] ±2 ø ±2 ø ±2 ø ±3 ø ±3 ø ±3 ø ±3 ø 85 98

64 3-huzalos egységek Huzalátmérő DIN 2269, 1-es osztály pontosság Mérőhuzal tűrése ±1 µm Tartalom 18 csúcspár ø,17 mm-tól ø 3,2 mm-ig Szállítva Fadobozban szállítva (313-11) Sorozat szálas mérési módszer az egyik legpontosabb megoldás menetközép átmérő mérésére. Jellemzői: Mérőhuzalok edzett és finomleppelt kivitelben. Külső mikrométerek orsójára és ülékére szerelhetők. A 3-szálas mérési eljárás menetek osztóköri átmérőjének precíz, pontos méréshez ) Huzalok készletben Orsó átmérő , P =Menetemelkedés d D =Mérőszál Ø d 2 =Osztóköri Ø M =Elméleti átmérő adott mérőerőn d a =Dőlésszög d =Korrekció d p a a d a a Mérőhuzal (pár) ø 6,35 mm orsóhoz Mérőhuzal ø , , , , , , , , , , , , , , , , , ,2 Részletek Huzalok párban szállítva (Orsó ø 8) Mérőhuzal ø , , , , , , , , , , , , , , , , , ,2 99

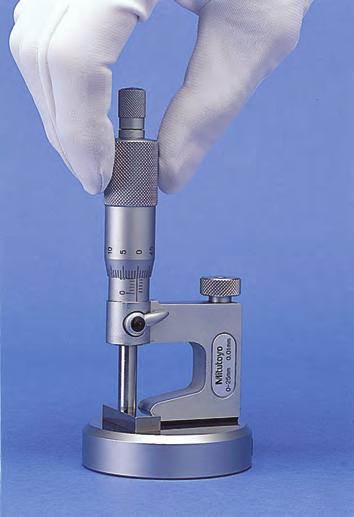

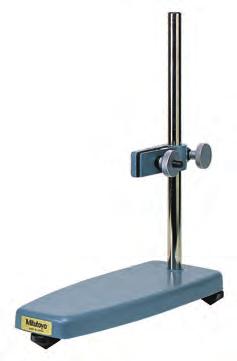

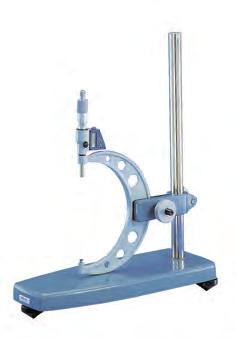

65 Mikrométer állványok Sorozat 156 Rendkívül kényelmes kezelés és mdb pozícionálás. Sorozatméréshez kialakított üzemi kivitel kiváló minőségben Mikrométer tartomány Megjegyzés Tömeg [g] mm Fix szöghelyzet mm Állítható szöghelyzet mm Álló típus mm Álló típus ø24.8 ø

66 Színkódolású zárókupak Mikrométer tartozékok Színkódolt racsni Színkódolású zárókupak racsnidobos mikrométerhez 12-7XX és Quantumike Színkódolású racsni analóg mikrométerhez -3 mm Szín Fekete Piros Kék Sárga Zöld Barna 4GZA239 Szürke Színkódolású racsni analóg mikrométerhez 3-1 mm Szín 4GZA243 Szürke Színkódolású zárókupak 293-as sorozathoz Szín 4GZA241 Szürke Színkódolású zárókupak 12-7XX-hez és Quantumike-hoz és racsnis 293-as sorozathoz Szín 4AAB28 Szürke 4GAA899 Fekete 4GAA9 Piros 4GAA91 Sárga 4GAA92 Zörld 4GAA93 Kék Mikrométer olaj Mikrométer olaj Mérőeszköz kenésére Mikrométer orsó kenésére Sav és oldószer mentes 27D Megjegyzés 5 ml spray 11

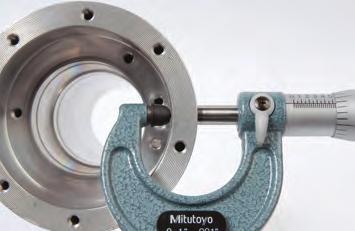

67 Orsóra illeszthető csúcsok Mikrométer tartozékok Orsóra illeszthető csúcsok különböző mérési feladatokra. Jellemzői: Mikrométer orsóra szerelhető mérőpofák a felhasználhatóság növeléséhez Csak Ø6,35 mm orsóval rendelkező mikrométerekhez Betét hossza 1 mm ±5 µm Megjegyzés 2862 Hullám 2863 Gömb 2864 Késél 2865 Késél 2866 Tárcsa 2866 ø2 ø3.5 3 ø ø Golyós mérőpofa 2866 Golyós mérőpofa Golyós mérőpofa mikrométer ülékre (csak 6,35 mm) 11468M Alkalmazási példa Golyó ø 11468M 5 12

68 Optikai síkpárhuzam üveg Síklapúság µm,1 µm Párhuzamosság,2 µm Átmérő 3 mm Sorozat 157 Az optikai párhuzamok mikrométerek és egyéb mérőeszközök ellenőrzésére szolgálnak. Jellemzői: Mikrométerek mérőfelületének párhuzamosság és síklapúság ellenőrzésére szolgáló kivitel. 4 méretet tartalmazó készlet Tartalom Mikrométer tartomány Síkpárhuzamok mérete mm ,12 mm -25 mm ,25 mm ,37 mm mm 25 mm 25,12 mm 25,25 mm 25,37 mm Mikrométerek mérőfelületeinek párhuzamosság és síklapúság vizsgálatához. A síklapúságot az intereferencia vonalak szabályossága és egyenes vonala jellemzi. A páthuzamosságot a megjelenő interencia vonalak száma jellemzi. 13

69 Optikai sík Sorozat 158 Az optikai sík tükröződő felületek síklapúságának ellenőrzéséhez, mint pl. mérőhasábok, beállító etalonok, stb. használatos Síklapúság Átmérő/Vastagság ,2 µm 45 mm/12 mm ,2 µm 6 mm/15 mm ,1 µm 45 mm/12 mm ,1 µm 6 mm/15 mm 14

70 Precíziós mérőeszközök rövid ismertetője Mikrométerek Szakkifejezések Standard analóg külső mikrométer Kengyel Ülék Mérőfelületek Orsó Hüvely Beállító csavar Dob dob Gyorsmozgató Alapskála Hőszigetelő burkolat Orsórögzítő Bázis vonal Digimatic külső mikrométer Mérőfelületek Orsó Bázis vonal Dob Hüvely Ülék Gyorsmozgató Kengyel Orsórögzítő dob Alapskála Adatkimenet (alapmodellen nem található) Értéktartás gomb a kijelző leolvasáshoz ZERO (inkrementális mód) / ABS (Absolute mód) beállító gomb Hőszigetelő burkolat Nullázó gomb 15

71 Speciális Special Purpose mikrométerek Micrometer alkalmazásai Applications Pengés Blade micrometer mikrométer Belső Inside mikrométer, micrometer, caliper tolómérő type típus Hullámmérő Spline micrometer mikrométer Szűk For diameter beszúrások inside narrow átmérőméréséhez groove measurement Kis For belső small internal átmérők diameter, vagy and hornyok méréshez groove width measurement Bordás For splined tengelyek shaft diameter méréséhez measurement Csőmérő mikrométer Csúcsos mikrométer Menetmérő mikrométer Tube micrometer Point micrometer Screw thread micrometer Csőfalvastagság For pipe thickness measurement méréshez Lábkörátmérő For root diameter measurement méréshez Hasznos For effective menetátmérő thread diameter méréséhez measurement Tárcsás Disc type külső outside mikrométer micrometer Golyós Ball tooth fogmérő thickness mikrométer micrometer V-ülékes V-anvil micrometer mikrométer Fogaskerekek For root tangent measurement alapkör-érintőhossz spur gears méréséhez and helical on gears. Fogaskerekek Measurement of gear átmérőméréshez over-pin diameter 3 For v. measurement 5 élű szerszámok of méréséhez 3- or 5-flute cutting tools 16

72 leolvasása Mikrométer normál skálával (osztás:.1mm) 5 (1) 45 4 (2) 35 3 (1) Alapskála 7.mm (2) Dobskála +.37mm Leolvasás 7.37mm Megj.).37 mm (2) az az érték, ahol a kiindulási vonal skáladob vonala egymás meghosszabbításában áll. A skáladobon közvetlenül.1mm pontossággal olvasható le, ahogy fentebb látható, de a.1mm pontosság becsülhető, mivel a vonalvastagság 1/5 része az osztásnak. Mérőerő határoló Racsnis stop Frikciós dob (F típus) Igen Nem Hanghatás Egykezes használatra Alkalmatlan Alkalmas Megjegyzés A kilincsmű zaja hatással lehet a mérésre Sima működés hang és zaj nélkül ~ +1µm ~ +2µm Bázisvonal Index line Thimble scale Index line dob vonala Bázisvonal dob Thimble scale vonala Mikrométer nóniusz skálával (osztás:.1mm) A nóniusz skála.1mm ponotsságú közvetlen leolvasást tesz lehetővé. Racsnis dob (T típus) Racsnis dob Igen Igen Alkalmas Alkalmas Hanghatás révén tartható az állandó mérőerő Hanghatás révén tartható az állandó mérőerő (3) (1) (2) 15 1 (1) Alapskála 6.mm (2) Dobskála.21mm (3) Nóniusz skála és a dobskála leolvasása alapján +.3mm Leolvasás 6.213mm Megj.).21 mm (2) az az érték, ahol az index vonal két osztás között (esetünkben 21 és 22) helyezkedik el..3 mm (3) az az érték, ahol a nóniusz skála ponotsan illeszkedik a dobskála osztásához. Mikrométer mechanikus számlálóval (osztás:.1mm) 3. Third tizedesjegy decimal a place nóniusz on vernier skálán scale (.1 (.1 mm / mm egység) units) Mérőfelület részlete ø7.95 ø6.3 3 Keményfém Carbide tip betét 3 spindle Orsó spindle Orsó ø8 (1) Keményfém Carbide tip betét Az ábra csak illusztráció, nem méretarányos mm Nóniusz Vernier reading skálán.4mm leolvasott érték (2).4 mm (2) Fiducial Bázisvonal line 3. Third tizedesjegy decimal place 2. Second tizedesjegy decimal place 1. First tizedesjegy decimal place mm Millimetres érték + Tizes Tens of helyiérték mm Kijelzett Counter érték reading.4mm.9mm.9mm 2.mm.mm 2.994mm (2) (1) *Indicates * Kijelzett four 4. helyiérték digits. Megj).4 mm (2) az az érték, ahol a nóniusz osztásvonal illeszkedik a dobskála osztásvonalához. 17

73 Mikrométer hőtágulása a kengyel szabadkézi használatakor Megnyúlás Expansion (µm) Time Idő (minutes) (perc) A fenti diagram a mikrométer kengyel hőtágulását szemlélteti szabadkézi használat esetén. Ahogy látható, a hőmérséklet nagyban befolyásolja a mérési hiba nagyságát. Ha a mérés közben elkerülhetetlen a mikrométer szabadkézi használata, akkor törekedjünk a minél rövidebb ideig tartó kontaktusra. A kengyelen található hőszigetelő burkolat csökkenti a mérés pontosságára gyakorolt hatását. (A diagram nem jelent garanciát, csak az adott vizsgálat eredményét mutatja.). Hosszváltozás a hőmérséklet változás hatására (2mm rúd esetén 2 C hőmérsékleten) Thermal expansion Hőtágulás (µm) 1 27 C 5 21 C Lapse Eltelt of time idő (minutes) (perc) A fenti diagram a hőtágulás okozta hosszméret változást szemlélteti, amikor a kezelő személy kézhőmérséklete eltérő értéket mutat a normál 2 C szobahőmérséklettől. A diagram azt mutatja, hogy a mikrométer etalonnal történő beállítása során ne legyen közvetlen kapcsolata az eszközzel, hanem használjon kesztyűt vagy hőszigetelő elemet. Mérés végrehajtása során ügyeljen arra, hogy a beállító etalonnak időre van szüksége, hogy eredeti hosszméretét újra felvegye. (A diagram kísérleti értékeket tartalmaz.) Mikrométer és Beállító etalon hőtágulása közötti különbség Difference Hőtágulási in expansion különbség (µm) C 1 C 31 C Nominal Névleges length hossz (mm) A fenti kísérletben, a mikrométer és etalonja 24 óra elteltével válik termikusan stabillá 2ºC környezeti hőmérsékleten. Amikor a mikrométert és etalonját ºC - 1ºC között vizsgálták azonos időperidódusban, figyelték a kiindulási pont eltolódásának mértékét. A fenti diagram ennek eredményét szemlélteti mm mérettartományban minden egyes hőmérsékleten. A diagram jól szemlélteti, hogy a mikrométernek és etalonjának azonos környezetben kell lenni több órán keresztül, mielőtt a nullpontot beállítanánk. (A diagram nem jelent garanciát, csak az adott vizsgálat eredményét mutatja.) C Megfogási módszer és irány hatása (egység: µm) A mikromtéer nullpontjának beállítása után ha változtatjuk a megfogást és/ vagy a mérési irányt, akkor az hatással lesz a mérési eredményre. A táblázat a mérési hibát kiemelve mutatja be a nullpont beállítás utáni változások hatását az alátámasztás alul és középen esethez képest. Alapszabály tehát, hogy a nullpontbeállítás és mérés azonos megfogás és mérési irány mellett történjen. Megfogási módok Támasztás lent és középen Támasztás csak középen Abbe elv l Abbe el értelmében a legjobb mérési L ε pontosságot akkor kapjuk, ha a mérőskála és a mérés tengelye egy vonalba esik, ugyanis a θ külpontos mérés során adódó relatív szögeltérés ( ) méreteltérést eredményez a valódi méret és a skálán leolvasott méret között. Ezt nevezzük Abbe hibának ( = L lásd a diagramon). Az orsó egyenesség hibája, a mérőerő, és orsómegvezetés tökéletlensége együttesen hatással van a ( ) mértékére, illetve minél nagyobb az R, annál nagyobb a fellépő hiba értéke. R Maximum mérési hossz (mm) Hooke törvény A Hooke történy értelmében a fellépő terhelés, feszültség hatására - annak mértékétől függően - az anyag rugalmas alakváltozást szenved, amely tortzítja a mért értéket Hertz feszültség Hertz képlet megadja egy gömb vagy henger átmérő csökkenésének értékét sík felületek közötti mérés során a fellépő rugalmas deformáció hatására. A képlet jól használható a mérőerő okozta hatás becslérésre a pont vagy vonalérintkezés esetére. P SøD (a) Sphere Gömb between íkfelületek two planes között Nézet Megfogási módok Megfogás középen vízszintes helyzetben Megfogás kézben lefelé tartva. Maximum mérési hossz (mm) Nézet δ 2 L P ød (b) Cylinder Henger between síkfelületek two planes között 2 δ 2 Acél anyag feltételezése esetén: Rugalmassági modulus: E =25 GPa Összdeformáció: (µm) Henger vagy gömb átmérője: D (mm) Henger hossza: L (mm) Mérőerő: P (N) a) Átmérőváltozás gömb esetén 1=.82 P 3 2 /D b) Átmérőváltozás henger esetén 2 =.94 P/L 1/D 3 18

74 Menet osztókörátmérő mérése 3-szálas módszer Menetek osztókörátmérőjének mérése történhet 3-szálas mérési módszerrel, ahogy azt a lenti ábra is szemlélteti. Számított osztóköri átmérő (E) az (1) és (2) egyenletek alapján. vagy unified menet (6 ) E=M 3d P...(1) Whitworth menet (55 ) E=M d P...(2) d = szálátmérő E = menet osztókörátmérő M = mikrométer leolvasás P = menetemelkedés Hibaok Hiba kiküszöbölése Megengedett hiba Állandó hiba Osztás hiba (munkadarab) Félszög hiba (munkadarab) Eltérő ülékek Szálátmérő hiba Eredő hiba 1. Osztáshiba korrekció ( p = E) 2. Több mérés átlagolása. 3. Egyedi osztáshiba csökkentése. 1. Optimális szál alkalmazása. 2. Korrekció nem szükséges. 1. Optimális szálátmérő alkalmazása. 2. Az átlagos lejobban megközelítő szálak kiválasztása. 1. Előre megadott mérőerő alkalmazása. 2. Megadott mérőél alkalmazása. 3. Állandó mérőerő alkalmazása. 1-szálas módszer Páratlan fogszám esetén a mérés prizma és 1-szál alkalmazásával történik. Mért érték (M1) és a számított M érték a (3) vagy (4) képlet szerint. M1 = mikrométeren leolvasott érték D = átmérő páratlan fogszám esetén Screw Menet típusa Optimális szálátmérő D vagy egységes menet (6 ).577P Whitworth menet (55 ).564P Legfőbb hibák 3-szálas mérés esetén P ±18µm feltételezett.2 mm osztáshiba esetén. ±.3μm ±8μm 3μm a legrosszabb esetben +2μm 35μm Orsó Spindle Anvil Ülék ±3μm ±.3μm ±1μm 1μm d ( 3) E óvatos mérés esetén +3μm 5μm M Alapkör érintő hossza Alapköri érintő hossz számítása(sm): Sm = m cos { (Zm.5) + Z inv } + 2Xm sin Fogszám meghatározása az alapkör hosszának méréséhez (Zm): Zm' = Z K (f) +.5 ( Zm is the integer closest to Zm'.) ahol, K (f) = 1 { sec (1 + 2f) 2 cos 2 inv 2f tan } és, f = X Z inv inv Fogaskerék mérés Két-golyós mérés dp (a) Fogaskerék páros fogszámmal: dg dm = dp + cosø = dp + z m cos cosø Fogaskerék páratlan fogszámmal: dg dm = dp + cos ø cos 9 = dp + z m cos ( cosø cos z ) 9 ( z ) ahol, dp invø = X dp = dg 2 z m cos 2z inv + 2tan z X ø (invø) táblázat alapján. Sm dm ( ) m: modul : kapcsolószög Z: fogak száma X : módosítási tényező Sm: alapköri érintőhossz Zm: közrefogott fogak száma dp (b) dm 9º Z z : fogak száma : kapcsolószög m : modul X : módosítási tényező Fogszám 3 : M = 3M1 2D (3) Fogszám 5 : M = 2.236M D (4) A számított M értékkel és az (1) vagy (2) képlet alapján az osztóköri átmérő (E) kiszámítható. Ülék Anvil Odd-fluted Páratlan fogszám tap Orsó Spindle Mérőszál Wire 19

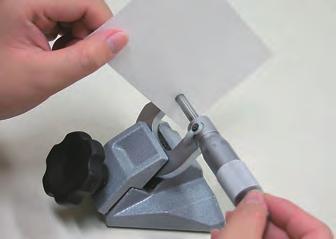

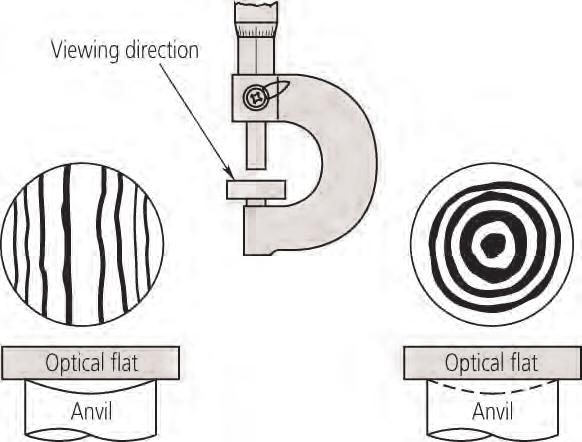

75 Mérőfelületek párhuzamosságának ellenőrzése Optikai Optical párhuzam parallel reading leolvasása direction az on orsó the felületén spindle side Általános érvényű megjegyzések 1. A mérési feladathoz mindig a megfelelő pontosságú, méréstartományú és típusú mikrométert válasszuk. 2. A mikrométert és a mérendő mdb-ot tárolja azonos körülmények között annyi ideig, amilyen hosszan csak lehet. 3. A leolvasást mindig a kiinduló vonalra merőlegesen végezzük. Ha a leolvasást különböző szöghelyzetből végezzük, akkor a parallaxis hiba miatt a kapott érték mindig más lesz. Optikai Optical parallel párhuzam Hordkép Fringes on az the orsó spindle felületén side A párhzamosság ellenőrzéséhez optikai párhuzamot használunk, amelyet először az ülékhez rögzítünk, majd normál mérőerő mellett az orsót is ütköztetjük az optikai párhuzamhoz. A párhuzamosságra a megjelenő piros interferencia csíkok alapján következtethetünk. Minden csík egy fél hullámhossz magasságot jelent (.32μm piros csíkonként). A fenti ábra egy kb. 1µm párhuzamossági hibát mutat, mivel.32µm x 3=.96µm. (a) (b) (c) Hüvely Sleeve Dob Thimble (a) Index vonaltól feljebb Mérőfelületek síklapúságának ellenőrzése A síklapúság értékére optikai párhuzam alkalmazásával következtethetünk, mellyel külön-külön vizsgáljuk az egyes mérőfelületeket. A síklapúságra a megjelenő piros interferencia csíkok alapján következtethetünk. Minden csík egy fél hullámhossz magasságot jelent (.32μm piros csíkonként). (b) Közvetlen az indexvonal irányából Interferencia Interference fringe kép reading direction iránya (c) Az indexvonal alól 4. A mérés és nullbeállítás előtt tisztító papírral tisztítsuk meg a mérőfelületeket. Optical flat Anvil Görbült mérőfelület esetén 1.3μm. (.32μm x 4 pár piros vonal.) Optical flat Anvil Konvex vagy konkáv felület esetén.6μm mély. (.32μm x 2 folytonos vonal) 11

76 5. Napi karbantartásként a mérőfelületeket mindig tartsa tisztán. 6. A racsnis egységgel állandó mérőerő mellett végezheti a mérést. A méréshez mindig ezt használja. Csak ezzel lesz pontos és ismételhető a mérése. 7. Ha a mikrométert állványba helyezi, akkor azt a kengyel megfogásával mindig központosan rögzítse. Ne fogja be túl mélyen a kengyelt az állványba. 8. Bánjon vele óvatosam, ne ejtse le vagy üsse meg. Nem erőltesse túl a skáladobot annak forgatásával. Ha a mikrométert sérülés éri, akkor annak használata előtt minden képpe győződjön meg annak pontosságáról és használhatóságáról. 9. Hosszú nem-használat utána ha nem használt védőolajas védelmet, kenje át a mikrométert anti-korróziós olajjal, majd puha szálmentes ruhával törölje át. 1. Tárolási javaslat: Ne tegye ki közvetlen napsugárzásnak. Tárolja az eszközt szellőző, alacsony páratartalmú helyen. Takarja be tárolás előtt az eszközt. Tároláshoz javasolt tárolódobozt használni, amelyet ne tartson a padlón vagy annak környezetében. Tároláskor javasolt a mérőpofák között.1-1 mm rést hagyni. Ne tároljuk a mikrométert meghúzott orsórögzítővel. 111

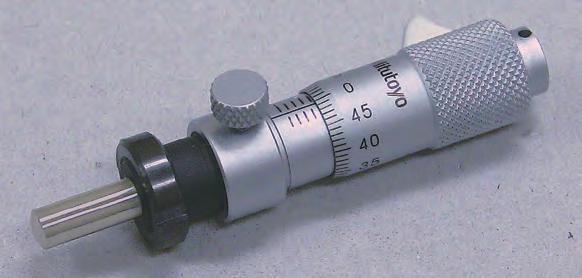

77 5 45 Beépíthető mikrométer Beépíthető mikrométer Rögzítő anyás Rögzítő anya nélkül mm 1) 2) 4) 5) 6) Osztás x y a b c Ø D Ø d1 Ø d2 mm mm mm mm mm mm mm mm mm mm ,1 12, , ,1 12, , ,1 12, , ,1 12, , ,5,1 12, ,5,1 12, ,2 5,5 1,8 5 6,5 2,5 3, ,5, ,7 6 3,5 9, ,5, ,5 7,5 21,7 6 3,5 9, ,5, ,5 9 23,5 9,5 6, ,5, ,5 9 23,5 9,5 6, ,5, ,5 9 23,5 9,5 6, ,5, ,5 6 3,5 9, ,5,1 17 7,5 22,5 6 3,5 9, ,5,1 18,7 9 22,5 9,5 6, ,5, ,5 7,5 21,7 6 3,5 9, ,5, ,5 9 23,5 9,5 6, ,5, , ,5 9, ,5, ,5 9 23,5 9,5 6, ,5, ,9 6 3,5 9, , , , ,5 9, , ,5 17,5 31,5 9, ,1 9,5 15,5 37 9, , ,5 17,5 4 9, , ,5 15,5 45,5 9, , ,5 17,5 31,5 9, , ,5 17,5 31,5 9, , ,5 15,5 3 9,5 6, , ,5 15,5 3 9,5 6, , ,5 15,5 3 9,5 6, , ,5 15,5 37 9, ,1 9,5 15,5 37 9, , ,5 17,5 4,1 9, , ,5 15,5 45,6 9, ,5 18,7 17, ,5 18,7 17, , ,5 9,5 6, , , ,5 9,5 6,35 15, , , ,5 6, , ,5 9,5 6, , , , , , , , , , , ) Gömb mérőfelület 2) Orsózárral 4) Racsnival 5) Nem-forgó orsóval 6) Keményfém betétes osztás,1mm/,5mm/,1mm ød1 ø D 5 45 ød2 b a c Teljes hossz l = a + b + c x y ød1 Teljes hossz l = a + b + c x ød b a c y ød2 x és y rögzítő anyás modellhez 112

78 5 45 Beépíthető mikrométer osztás,1mm/,5mm/,1mm ød1 ø D 5 45 ød2 b a c Teljes hossz l = a + b + c x y ød1 ød b a c ød2 Teljes hossz l = a + b + c x y Rögzítő anyával Orsózárral Orsózárral / 35-2XX Gömb mérőfelülettel Fordított leolvasás Beépíthető mikrométer Rögzítő anyás Rögzítő anya nélkül mm 1) 2) 3) 4) 5) 6) 7) Osztás x y a b c Ø D mm mm mm mm mm mm mm mm mm mm , ,5 1 6, , , , ,5 28,6 31, , , , , , ,5 1 6, , , , ,5 1 6, , ,5 12 6, , ,5 12 6, , , , , , , , , , , ,5 1 6, , ,5 12 6, , ,5 12 6, , , ,7 84, , , , , , , ,5-, ,5 7,5 21,7 6 3, , ,5 17,5 31,5 9, ,1 9,5 15,5 37 9, , ,5 17,5 4,1 9, ,1 9,5 15,5 45,6 9, , ,5 9,5 6, , , ) Gömb mérőfelület 2) Orsózárral 3) Fordított leolvasás 4) Racsnival 5) Nem-forgó orsóval 6) Keményfém betétes 7) Nem-forgó mérőfelület Ø d1 Ø d2 x és y rögzítő anyás modellhez 113

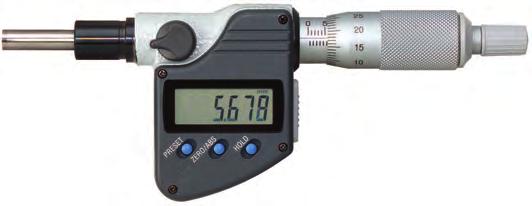

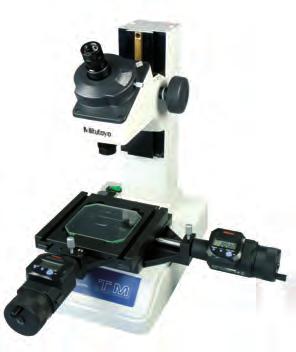

79 Digitális beépíthető mikrométerek Sorozat 164 Kijelző és kezelőszerv 33 -ban elforgatható. Gépekre és mérőberendezésekbe kényelmesen beszerelhető. Digitális beépíthető mikrométer álló orsóval. Nagy pontosság és hibamentes mérés. Funkciók Sorozat 164 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Adatkimenet Számlálási irány váltás Pontosság Mérőorsó Kijelző Tápegység Felbontás Elem élettartam Lásd a specifikációs listát (kvantilis hiba nélkül) menetemelkedés,5 mm LCD karakter magasság 7,5mm 2db SR-44 elem,1 mm ~ 1,8 év Külön tartozék DIGIMATIC jelkábel adatgombbal (1 m) DIGIMATIC jelkábel adatgombbal (2 m) 6ADV38C Jelkábel USB (2 m) 2AZD79C U-WAVE adatkábel adatgombbal Tömeg Orsóvég Szár Ø Pontosság Megjegyzés [g] Keményfém csúcs 18 mm ±3 µm Nem-forgó orsó 49 Tartozékok SR-44 elem 2 79 (29) ø8 ø11 ø49 ø PRESET ( ): teljesen behúzott orsóval 114

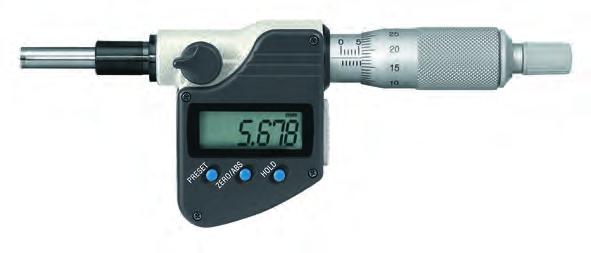

80 Beépíthető mikrométer 1mm-es szárral Funkciók Sorozat 35 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Zárolás funkció HOLD Adatkimenet Pontosság Mérőorsó Kijelző Elem élettartam Felbontás Tápegység Külön tartozék ±2 µm (kvantilis hiba nélkül) Orsózárral, ø 6,35 mm, menetemelkedés,5 mm LCD, karakter magasság 7,5 mm ~ 1,2 év,1 mm SR-44 elem 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem Sorozat 35 Beépíthető mikrométer 25mm méréstartománnyal, 1mm-es szárral. Jellemzői: Gyártó és mérőgépekbe integrálható. Közvetlen leolvasás,1 mm lépésekben. Pontos, hibamentes mérés Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] Sík (keményfém betét) 1 mm Sima Sík (keményfém betét) 1 mm Rögzítővel 11, Gömb (SR4) 1 mm Sima Gömb (SR4) 1 mm Rögzítővel 11,5 23 ø SR4 SR4 M9.5x.5 ø (17) -.9 ø1 15 (139.5) ø18 M9.5x (58) (): teljesen behúzott orsóval 115

81 Beépíthető mikrométer 12mm-es szárral Sorozat 35 Beépíthető mikrométer 25mm méréstartománnyal és 12mm-es szárral. Jellemzői: Megmunkáló gépekre és mérőgépekre integrálható. IP65 védelmi fokozat Mért érték kijelzés,1mm pontosággal Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Megjegyzés Tömeg [g] Sík (keményfém) 12 /18 mm Sima IP Sík (keményfém) M12 x 1 Rögzítővel 11,5 Menetes szár Gömb (SR4) 12 /18 mm Sima IP Gömb (SR4) M12 x 1 Rögzítővel 11,5 Menetes szár Sík (keményfém) 12 mm Sima IP Sík (keményfém) 12 mm Rögzítővel 11,5 IP Gömb (SR4) 12 mm Sima IP Gömb (SR4) 12 mm Rögzítővel 11,5 IP Sík 12 mm Sima IP65 nem-forgó kivitel racsni nélkül 235 Funkciók Sorozat 35 ZERO/ABS Auto kikapcsolás (< 2 perc) 2 x PRESET Zárolás funkció HOLD Adatkimenet Pontosság Mérőorsó Kijelző Elem élettartam Felbontás Tápegység Külön tartozék ±2 µm (kvantilis hiba nélkül) Orsózárral, ø 6,35 mm, menetemelkedés,5 mm LCD, karakter magasság 7,5 mm ~ 1,2 év,1 mm SR-44 elem 5CZA662 DIGIMATIC jelkábel adatgombbal (1 m) 5CZA663 DIGIMATIC jelkábel adatgombbal (2 m) 2AZD79B U-WAVE adatkábel adatgombbal 6ADV38B Jelkábel 2M USB Tartozékok SR-44 elem 3537 Persely Ø12/18 mm 14 mm hossz Persely Ø 12/Ø 18 mm 16 mm hossz etalon , modellhez 3537 etalon modellhez (1.5) 1 ø (27.7) ø ø ø (17) (139.5) 15 ø (58) ø18 ø16 M (17) 15 4 ø (139.5) 5 45 (58) ø ( ) teljesen behúzott orsóval

82 Mérőorsó osztás dob és hüvely keménykróm bevonattal ø 6,35 mm, orsó menetemelkedés,5mm, orsórögzítővel,1mm Beépíthető mikrométer mechanikus számlálóval Sorozat 25 - Mechanikus számlálóval Beépíthető mikrométer számlálóval és racsnival Tömeg Orsóvég Szár Ø Pontosság Szár [g] Sík (keményfém) 1 mm ±2 µm Sima ø mm 45 ø18 osztás,1mm (17) (118.8) Micro Jack beállító bak Sorozat 7 Ez a mikro szintezű nagy terhek pontos szintbeállításának fontos eszköze. Jellemzői: Berendezések, referencia síkok, precíziós készülékek pontos szintezéséhez. Könnyen beállítható és jól terhelhető. SR1 9 (85) 15 ø15 6 ø4 ø Megjegyzés Max. terhelés: 4kg 117

83 Beépíthető mikrométer finom menetemelkedéssel; 5-6,5mm tartományban Sorozat 148 -,1 mm/ford menetemelkedéssel Beépíthető mikrométer ultrafinom,1mm/ford menet-emelkedéssel. Jellemzői: Kisméretű beépíthető mikrométer,1 mm menetemelkedéssel. Ideális finombeállítások megvalósításához Orsóemelkedés,1 mm Keménykróm Mérési felület Szerszámacél (>6 HRC) osztás,2 mm /,4 mm ( , ) Orsóvég Szár Ø Pontosság [µm] Szár Készülék vastagság rögzítő anyához Tömeg [g] Gömb (SR1,5) 3,5 mm ±5 Sima Gömb (SR1,5) 3,5 mm ±5 Rögzítővel ,5 Gömb (SR4) 9,5 mm ±2 Sima ,5 Gömb (SR4) 9,5 mm ±2 Rögzítővel ,5 Gömb (SR4) 9,5 mm ±2 Sima ,5 Gömb (SR4) 9,5 mm ±2 Rögzítővel ,5 Gömb (SR3) 6 mm ±5 Sima ,5 Gömb (SR3) 6 mm ±5 Rögzítővel 4 1 Osztás,1 mm Osztás,5 mm SR1.5 ø ø6 SR M3.5.5 ø5 ø2 ø2 ø6 SR (6.5) 11.5 (17) ø (25.5) 31.5 ø13 (38) 3.5 ø5 5.5 SR4 M9.5.5 ø (6.5) (25.5) ø ø13 (17) (38) SR4 ø ø15 SR4 ø14 4 ø ø SR3 ø (12) (3) ø6.8 2 M9.5.5 SR3 ø (12) ø6.8 2 (3) 6 (8.5) 21.7 ø (28.2) M (8.5) ø9.3 (28.2) ( ): teljesen behúzott orsóval 118

84 Beépíthető mikrométer 5mm és 6,5mm elmozdulással Pontosság ±5 µm Orsóemelkedés,5 mm dob és hüvely keménykróm bevonattal Mérési felület Edzett acél (> 6 HRC) osztás,2 mm ( / ),1 mm Sorozat Mini kivitel Mini beépíthető mikrométer könnyű beépíthetőséggel Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Gömb (SR1,5) 3,5 mm Sima Gömb (SR1,5) 3,5 mm Rögzítővel ,5 Sík 6 mm Sima ,5 Sík 6 mm Rögzítővel ,5 Gömb (SR3) 6 mm Sima ,5 Gömb (SR3) 6 mm Rögzítővel ,5 Sík 6 mm Sima Fordított leolvasás ,5 Sík 6 mm Rögzítővel 4 Fordított leolvasás 1 Tömeg [g] SR1.5 ø ø2 ø6 1 ø3.5 5 (6.5) (25.5) ø ø2 SR1.5 ø3.5 5 (6.5) ø ø6 2.5 (25.5) 6 (8.5) 15 4 ø (28.2) (): teljesen behúzott orsóval 8 M6x (8.5) ø (28.2) 119

85 Beépíthető mikrométer 6,5mm és 13mm Sorozat 148 -,25 mm/ford orsóval Standard beépíthető mikrométer kis méretkivitelben, 13mm méréstartománnyal. Legfőbb jellemzői: Keményfém betétes orsó A kisméretű beépíthető mikrométer 13mm elmozdulást biztosít. Pontosság ±2 µm Orsóemelkedés,25 mm Keménykróm bevonat Mérési felület Edzett acél (> 6 HRC) osztás,1 mm Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] ,5 Gömb (SR4) 9,5 mm Sima ,5 Gömb (SR4) 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel 6 35 ø5 SR4 ø SR4 ø ø13 ø (14) (44.5) mm (12) (3) mm ø5 SR4 ø14 4 ø SR4 ø14 4 ø ø13 ø15 M9.5x (14) M9.5x (12) (44.5) mm 18.5 (3) mm ( ): teljesen behúzott orsóval 12

86 Beépíthető mikrométer 6,5mm és 13mm elmozdulással Pontosság ±2 µm Orsóemelkedés,5 mm dob és hüvely keménykróm bevonattal Mérési felület Edzett acél (> 6 HRC) osztás,1 mm Sorozat Nagy skáladobbal Rögzítő csavarral ellátott beépíthető mikrométer-rögzítő készülék az orsó tetszőleges pozícióban történő rögzítésével Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Dob ø Tömeg [g] ,5 Sík 9,5 mm Sima 15 mm ,5 Sík 9,5 mm Rögzítővel 6 15 mm ,5 Sík 9,5 mm Sima 2 mm ,5 Sík 9,5 mm Rögzítővel 6 2 mm ,5 Sík 9,5 mm Sima 29 mm ,5 Sík 9,5 mm Rögzítővel 6 29 mm ,5 Gömb (SR4) 9,5 mm Sima 15 mm ,5 Gömb (SR4) 9,5 mm Rögzítővel 6 15 mm Sík 9,5 mm Sima 15 mm Sík 9,5 mm Rögzítővel 6 15 mm Sík 9,5 mm Sima 2 mm Sík 9,5 mm Rögzítővel 6 2 mm Sík 9,5 mm Sima 29 mm Sík 9,5 mm Rögzítővel 6 29 mm ø (12) 18.5 ø ø (3) ø14 ø ø ø (12) 23.5 M (3) ø (12) o ø (3) ø14 ø ø M ø (12) (3) ( ): teljesen behúzott orsóval 121

87 Beépíthető mikrométer 6,5mm elmozdulással, orsórögzítővel Sorozat Rögzítőcsavaros kivitel Az orsó tetszőleges helyzetben rögzíthető a szorítócsavar segítségével. Orsóemelkedés Mérési felület osztás,5 mm dob és hüvely keménykróm bevonattal Edzett acél (> 6 HRC),1 mm ø ø3.5 SR3 ø6 -.8 (11.3) 4 ø9.3 Orsóvég Szár Ø Pontosság [µm] Szár Készülék vastagság rögzítő anyához Tömeg [g] ,5 Sík 6 mm ±5 Sima ,5 Sík 6 mm ±5 Rögzítővel ,5 Gömb (SR3) 6 mm ±5 Sima ,5 Gömb (SR3) 6 mm ±5 Rögzítővel ,5 Sík 9,5 mm ±2 Sima ,5 Sík 9,5 mm ±2 Rögzítővel ,5 Gömb (SR4) 9,5 mm ±2 Sima ,5 Gömb (SR4) 9,5 mm ±2 Rögzítővel ø3.5 SR3 M (8.5) ø (8.5) 15 ø (36.8) (11.3) ø (36.8) ø7 4.6 ø7 4.6 ø3.5 ø6 -.8 (11.3) ø6 -.8 (11.3) 6 (8.5) (36.8) ø ø3.5 M (8.5) ø (36.8) ø ø7 (12.7) (12) (38.6) ø ø15 M9.5.5 ø14 ø ø7 4.6 (12.7) (12) (38.6) ø ø15 SR4 ø (12.7) ø15 SR4 ø14 ø (12.7) ø (12) (38.6) ( ): teljesen behúzott orsóval 3 M (12) (38.6)

88 Beépíthető mikrométer 13mm elmozdulással, orsórögzítővel Pontosság ±2 µm Orsóemelkedés,5 mm Dob és skálahüvely keménykróm bevonattal Mérési felület Edzett acél (> 6 HRC) osztás,1 mm Sorozat Orsózárral Az orsó tetszőleges helyzetben rögzíthető az orsózáró kallantyú segítségével Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel 6 43 ø7 4.6 ø7 4.6 ø (12) ø14 ø (12) 45 ø ø13 ø ø (14) ø (53.1) M (14) ø (53.1) 3.5 ø5 SR4 ø (12) ø13 ø5 SR4 ø14 ø (12) ø (14) 4.1 (53.1) ( ): teljesen behúzott orsóval 3.5 M (14) (53.1) 123

89 Beépíthető mikrométer 13mm elmozdulással, nullázó dobbal Sorozat Kisméretű alapkivitel nullázható skáladobbal Standard kisméretű beépíthető mikrométer nullázó dobbal. Jellemzői: Tetszőleges pozícióban beállítható nullpont. Pontosság ±2 µm Orsóemelkedés,5 mm dob és hüvely keménykróm bevonattal Mérési felület Edzett acél (> 6 HRC) osztás,1 mm Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík 9,5 mm Sima Sík 9,5 mm Sima Rozsdamentes acél Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Sík 9,5 mm Rögzítővel 6 Rozsdamentes acél Gömb (SR4) 9,5 mm Rögzítővel 6-4 Tömeg [g] Fordított leolvasás Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Fordított leolvasás/orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] Sík 9,5 mm Rögzítővel Sík 9,5 mm Sima (): teljesen behúzott orsóval Orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima

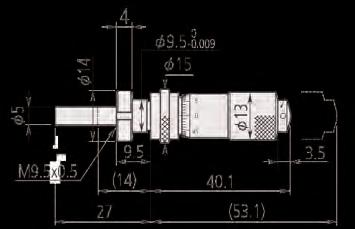

90 Beépíthető mikrométer 13mm elmozdulással Pontosság ±2 µm Orsóemelkedés,5 mm Orsódob és hüvely keménykróm bevonattla Mérési felület Edzett acél (> 6 HRC) osztás,1 mm Sorozat Kisméretű alaptípus Standard kialakítás, kisméretű kialakítás 13 mm méréstartománnyal Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel Sík 9,5 mm Sima Fordított leolvasás Sík 9,5 mm Rögzítővel 6 Fordított leolvasás 35 Tömeg [g] Orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel Sík 9,5 mm Sima Fordított leolvasás Sík 9,5 mm Rögzítővel 6 Fordított leolvasás 45 Tömeg [g] ( ) teljesen behúzott orsóval 125

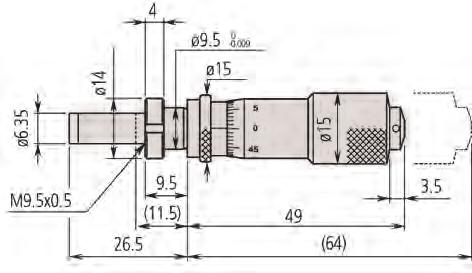

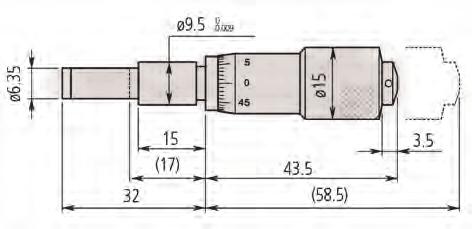

91 Beépíthető mikrométer 15mm elmozdulással Sorozat Kisméretű alaptípus keményfémbetétes orsóval Beépíthető mikrométer 15 mm méréstartománnyal, keményfém mérőfelülettel. Pontosság ±2 µm Orsóemelkedés,5 mm dob és hüvely keménykróm bevonattal Mérési felület Keményfém betét osztás,1mm Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel 11, Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel 11, Sík 9,5 mm Sima Fordított leolvasás Sík 9,5 mm Rögzítővel 11,5 Fordított leolvasás 6 Tömeg [g] Orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík 9,5 mm Sima Sík 9,5 mm Rögzítővel Gömb (SR4) 9,5 mm Sima Gömb (SR4) 9,5 mm Rögzítővel Sík 9,5 mm Sima Fordított leolvasás Sík 9,5 mm Rögzítővel 6 Fordított leolvasás 6 Tömeg [g] ( ): teljesen behúzott orsóval 126

92 Beépíthető mikrométer 25mm elmozdulással Pontosság ±2 µm Orsóemelkedés,5 mm Orsódob és hüvely keménykróm bevonattal Mérési felület Keményfém betét osztás,1 mm Sorozat 15 - Közepes méretű alaptípus Standard beépíthető mikrométer 25 mm mérési tartománnyal, közepes méretkivitelben Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Tömeg [g] Sík (keményfém) 1 mm Sima Sík (keményfém) 1 mm Rögzítővel 11, Gömb (SR4) 1 mm Sima Gömb (SR4) 1 mm Rögzítővel 11, Sík (keményfém) 1 mm Sima Osztás:,1 mm Sík (keményfém) 1 mm Rögzítővel 11,5 Osztás:,1 mm Sík (keményfém) 1 mm Sima Racsni nélkül Sík (keményfém) 1 mm Rögzítővel 11,5 Racsni nélkül Sík 1 mm Sima Hosszú orsó Sík 1 mm Rögzítővel 11,5 Hosszú orsó Sík (keményfém) 1 mm Sima Fordított leolvasás Sík (keményfém) 1 mm Rögzítővel 11,5 Fordított leolvasás 1 Orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Tömeg [g] Sík (keményfém) 1 mm Sima Sík (keményfém) 1 mm Sima Osztás, Sík (keményfém) 1 mm Rögzítővel 11,5 Osztás, Sík (keményfém) 1 mm Sima Racsni nélkül Sík (keményfém) 1 mm Rögzítővel 11, Sík (keményfém) 1 mm Rögzítővel 11,5 Racsni nélkül Gömb (SR4) 1 mm Sima Gömb (SR4) 1 mm Rögzítővel 11, Sík (keményfém) 1 mm Sima Fordított leolvasás Sík (keményfém) 1 mm Rögzítővel 11,5 Fordított leolvasás Sík (keményfém) 1 mm Sima Hosszú orsó/ kilincsmű nélkül Sík (keményfém) 1 mm Rögzítővel 11,5 Hosszú orsó/ kilincsmű nélkül

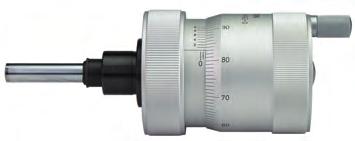

93 Beépíthető mikrométer 25mm elmozdulással ( ): teljesen behúzott orsóval

94 Beépíthető mikrométer 25mm és 5mm elmozdulással Pontosság ±2 µm ±4 µm (5 mm) Orsóemelkedés,5 mm Orsódob és hüvely keménykróm bevonattal Mérési felület Keményfém betét osztás,1 mm/,1 mm Sorozat Közepes méretű alaptípus Beépíthető mikrométerek közepes-méreteben, standard típus. Jellemzői: 8mm orsóátmérő Racsnival vagy anélkül Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Tömeg [g] Sík (keményfém) 12 mm Sima Sík (keményfém) 12 mm Rögzítővel 25, Sík (keményfém) 12 mm Sima Osztás:,1 mm Sík (keményfém) 12 mm Rögzítővel 25,5 Osztás:,1 mm Sík (keményfém) 12 mm Sima Racsni nélkül Sík (keményfém) 12 mm Rögzítővel 25,5 Racsni nélkül Sík (keményfém) 12 mm Sima Sík (keményfém) 12 mm Rögzítővel 25, Sík (keményfém) 12 mm Sima Racsnival Sík (keményfém) 12 mm Rögzítővel 25,5 Racsni nélkül 25 Speciális modell/orsózárral Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Spec. jellemző Tömeg [g] Sík (keményfém) 12 mm Sima Sík (keményfém) 12 mm Rögzítővel 15, Sík (keményfém) 12 mm Sima Osztás:,1 mm Sík (keményfém) 12 mm Horonnyal 15,5 Osztás:,1 mm Sík (keményfém) 12 mm Sima Racsni nélkül Sík (keményfém) 12 mm Rögzítővel 15,5 Racsni nélkül ( ): teljesen behúzott orsóval 129

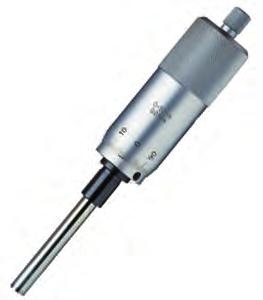

95 Beépíthető mikrométer nagy dobbal Sorozat Nagyméretű skáladobbal Beépíthető mikrométer nagy orsódobbal. Jellemzői: Fekete és piros skála mindkét irányba ( /38). Nagy skáladob és nagy osztás és nagyon könnyű forgathatóság. Orsóemelkedés Mérési felület,5 mm Fehér eloxált alumínium Keményfém betét mm Orsóvég Szár Ø Pontosság Szár Készülék vastagság rögzítő anyához Spec. jellemző Sík (keményfém) 12 mm ±2 µm Rögzítővel 22, Sík (keményfém) 12 mm ±2 µm Sima / 25- Sík (keményfém) 12 mm ±2 µm Sima Kétirányú osztás / 5- Sík (keményfém) 12 mm ±4 µm Sima Kétirányú osztás 46 Tömeg [g] ø16 ø ø49 ø8 ø ø49 M12x (35) (63) (38) (91) ø8 ø ø ( ): teljesen behúzott orsóval 13

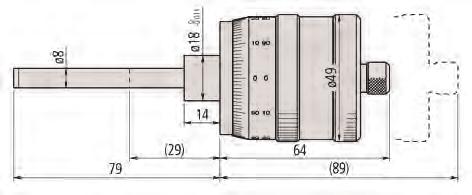

96 Beépíthető mikrométer XY-asztalokhoz Pontosság ±2 µm Orsóemelkedés 1 mm Fehér eloxált alumínium Mérési felület Edzett acél (>6HRC) , , , Keményfém bevonatolt , osztás,5 (152-39, ),1 (152-42, ) Sorozat XY-asztal típus XY asztalhoz tartozó beépíthető mikrométer a gyors mérés leolvasása érdekében. Jellemzői: Beépíthető mikrométer forgó orsóval, álló mérőfelülettel, mindkét irányú leolvashatósággal. Mindkét irányú leolvasás a fekete és piros gravírozott osztás segítségével. Mért érték közvetlen leolvasás a 1 osztásos dob segítségével ½ mm érték számítása nélkül. Elkerülhető a leolvasási hiba , A nullpont beállító gyűrű tartozék csere nélkül teszi lehetővé a beállítást, gyorsítva ezzel a folyamatot. mm Orsóvég Szár Ø Szár Spec. jellemző Tömeg [g] / 25- Sík (edzett) nem-forgó kivitel 18 mm Sima X-tengely kétirányú osztás / 25- Sík (edzett) nem-forgó kivitel 18 mm Sima Y-tengely kétirányú osztás Gömb (SR1) keményfémmel 18 mm Sima X-tengely Gömb (SR1) keményfémmel 18 mm Sima Y-tengely 46 ø49 ø11 ø8 ø ø (27.7) (91) ø8 ø ø51 ø49 SR (3.7) (19.2) ( ): teljesen behúzott orsóval 131

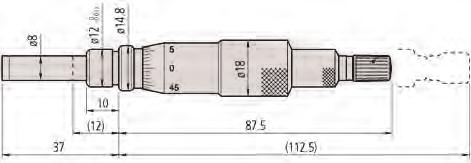

97 Beépíthető mikrométer gyorsállítású orsóval Sorozat Gyorsállítású orsóval 1 mm/ford Finomállítású beépíthető mikrométer jellemzői: 1mm/ford állítás Orsóemelkedés Mérési felület osztás 1 mm Keménykróm bevonat Keményfém betét,1 mm Orsóvég Szár Ø Pontosság Tömeg Szár [µm] [g] Sík (keményfém) 12 mm ±2 Sima Sík (keményfém) 12 mm ±2 Sima Sík (keményfém) 12 mm ±4 Sima 355 ø8 ø ø3 1 ø8 16 (19) 34 ø (75) ø (19) (94) ø8 ø ø (19) 2 94 (144) ( ): teljes orsóbehúzással 132

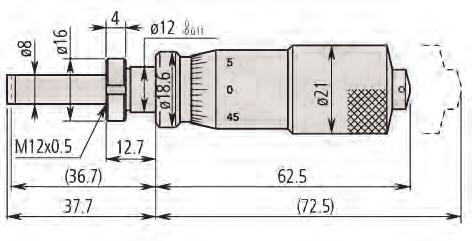

98 Pontosság Mérési felület ±3 µm (1 mm) ±5 µm (2,5 mm) ±3 µm (13 mm) Orsódob és hüvely keménykróm bevonattal Keményfém betét Beépíthető mikrométer nem-forgó orsóval Sorozat 11 - Extra finom menetemelkedéssel Ez egy igen finom mozgatású beépíthető mikrométer: Jellemzői: Beépíthető mikrométer érzékeny elmozdulással. Nem-forgó orsó, nagyon finom állíthatóság. Beépíhető mikrométer forgó orsóval és nagy skáladobbal a finom állíthatóság érdekében. Nem-forgó orsós változat Forgó orsóval 11-52/11-54 mm osztás Orsóvég Szár Ø Szár Készülék vastagság rögzítő anyához Tömeg [g] ,1 mm Sík (keményfém) 12 mm Rögzítővel 9, ,1 mm Sík (keményfém) 12 mm Rögzítővel 9, ,1 mm Gömb (SR1) 12 mm Rögzítővel 9, ,1 mm Gömb (SR1) 12 mm Rögzítővel 9, ,5,1 mm Sík (keményfém) 12 mm Rögzítővel 9, ,5,1 mm Sík (keményfém) 12 mm Rögzítővel 9, A: -13 B: -,2 A:,1 mm B:,5mm Gömb (SR3) 9,5 mm Rögzítővel 11, ø5 SR3 ø14 4 ø ø21 ø13 M9.5x.5 15 (17) (8.5) (): teljesen behúzott orsóval 133

99 Beépíthető mikrométer nem-forgó orsóval Sorozat 153 Pontosság ±3 µm Orsóemelkedés,5 mm dob és hüvely keménykróm bevonattal Mérési felület Keményfém betét osztás Orsóvég Szár Ø Szár Spec. jellemző Tömeg [g] ,1 mm Sík (keményfém) 9,5 mm Sima ,1 mm Sík (keményfém) 12 mm Sima ,1 mm Sík (keményfém) 12 mm Sima Nóniusz osztás 125 Nem-forgó orsós változat Racsnival osztás Orsóvég Szár Ø Szár Spec. jellemző Tömeg [g] ,1 mm Sík (keményfém) 12 mm Sima ,1 mm Sík (keményfém) 12 mm Sima Nóniusz osztás ( ): teljesen behúzott orsóval 134

100 Beépíthető mikrométer nem-forgó orsóval Pontosság ±5 µm Orsóemelkedés 1 mm Fehér eloxált alumínium Mérési felület Keményfém betét Sorozat Nem-forgó orsós kivitel nagy skáladobbal Beépíthető mikrométer álló orsóval és 1mm-es menetemelkedéssel. Közvetlen méretleolvasás a 1 osztásos dob révén a ½ méretek figyelése nélkül. Ezzel kiküszöbölhető a leolvasási hiba. Nulla beállítási lehetőség Tömeg Orsóvég Szár Ø Szár Spec. jellemző [g] Sík (keményfém) 18 mm Sima Kétirányú skála 3 Pontosság ±1 µm Orsóemelkedés,5 mm Fehér eloxált alumínium Mérési felület Keményfém betét Sorozat Finom osztással, nagy pontossággal Beépíthető mikrométer nem-forgó orsóval Tömeg Orsóvég Szár Ø Szár Spec. jellemző [g] Sík (keményfém) 18 mm Sima Kétirányú skála ø8 ø ø38.1 A ø M4X.7 PCD (35.4) 75 (1)

101 Készülékek beépíthető mikrométerhez A Mitutoyo számos készüléket biztosít beépíthető mikrométerek számára az alkalmazhatóság kiszélesítése érdekében. A készülékek nikkelezett acélból. Külön készülék a rögzítővel rendelkező beépíthető mikrométerekhez ill. az anélküli típusokhoz. Készülék beépíthető mikrométerhez rögzítővel A B C D F E G H I J K L , ,5 27,5 3, ,5 11, ,75 4 4, , ,75 4 4, , ,5 15 4, , ,5 11, , , , , , , , , ,5 11,5 6 5, , ,5 6 5, , , ,5 25 7, ,5 3,4, ,5 11, , ,5 1, , , ,5 1,25 Készülék beépíthető mikrométerhez sima csappal A B C D F E G H I J K L M , ,5 32,5 4,5 ø3,4 M3x, ,5 14, ,25 42,5 7,25 4,5 M3x, , ,25 42,5 7,25 4,5 M3x, , , ,5 3,4 M3x, ,5 14,5 4 52, ,25 4,5 M3x, ,5 4 52, ,25 4,5 M3x, , ,4 M3x, ,5 14, , ,5 M3x, , , ,5 M3x, , ,5 25 7, ,5 4,5 3,4 M3x, ,5 14, , ,25 4,5 M3x, , , ,25 4,5 M3x,5 (1) (2) Workstage Fixture Micrometer head Befogó rögzítő anya nélküli beépíthető mikrométerhez, belső kulcsnyílású rögzítő csavarral (M3x.5x12 mm). 3356/69/ /73/ /71/ /75/ /68/ /72/ /7/ /74/84 136

102 Precíziós mérőeszközök rövid ismertetője Beépíthető mikrométerek Alaptényezők a kiválasztához Alaptényezőként megemlítendő a méréstartomány, mérőfelület, szár, osztás, dobátmérő, stb. Szár Sima szár Menetes szár Állandó mérőerő A beépíthető mikrométerek erőhatárolóval rendelkeznek (racsnis vagy frikciós dob), amely igen fontos a pontos mérés megvalósításához. Ha a beépíthető mikrométer pozíció rögzítési feladatot is ellát, akkor jobb választás a racsni nélküli kivitel. A beépíthető mikrométer sima vagy menetes típusa a fenti ábra alapján rögzíthető. A szár mm vagy coll méretben h6-os tűréssel került gyártásra. A menetes szárral a beépíthető mikrométer gyorsan és biztonságosan rögzíthető a befogó készülékbe. A sima szár előnye a finomabb beállíthatóság tengelyirányban és szélesebb alkalmazhatóság. A merev rögzítés hasított befogó készüléket igényel. Általános célú befogó készülékek opcionális tartozékként rendelkezésre állnak. Mérőfelület Beépíthető mikrométer erőhatárolóval Beépíthető mikrométer erőhatároló nélkül Orsózár Ha a beépíthető mikrométer pozíció rögzítési feladatot is ellát, akkor jobb választás az orsózárral felszerelt típus, amely képe lentebb látható. Sík Gömb Nem-forgó A sík végű orsó a mérési feladatokra az egyik legáltalánosabban alkalmazott típus. Ha a beépített mikrométer pozícionálási feladatot lát el, akkor a gömb végződés a megfelelő, amellyel minimalizálható a beállítás nemmegfelelőségéből adódó hiba (A ábra). Alternatíva, a sík végződés kiegészítése gömb felülettel, mint pl. keményfém golyó (B ábra). A nem-forgó orsós vagy elfordulás-mentes betét (C ábra) alkalmazásával elkerülhető a surlódás hatása. Ha a beépített mikrométer pozíciórögzítési feladatot is ellát, akkor a tartósság szempontjából a sík végződés a megfelelő választás. A ábra B ábra C ábra Méréstartomány (elmozdulás) Ha méréstartomány ismeretében választ beépíthető mikrométert, ügyeljen a megfelelő mozgástérre is. Hat elmozdulási tartomány, 5-5mm, áll rendelkezésre a standard kivitelben. Ha az elmozdulási tartomány viszonylag kicsi, 2mm - 3mm, költségkímélőbb megoldás egy 25mm elmozdulású típus választása, ha elegendő hely áll rendelkezésre a készülékben vagy a berendezésben. Ha a szükséges elmozdulás nagyobb mint 5mm, használjunk mérőhasábot a méréstartomány kiterjesztése céljából. (D ábra) D ábra ゲージブロック ヘッドのストローク 得られるストローク Nem-forgó orsó A nem-forgó orsó nem fejt ki koptató hatást a mdb. felületén, amely sok alkalmazás esetén nagy fontosságú. Ebben az esetben a méréstartomány (mozgástartomány) végét a skáladobon található szaggatott vonal jelzi. A készülék tervezése során ezt a max. elmozdulási hosszot kell figylembe venni. Orsó menetemelekdés A standard típus menetemelkedése.5 mm. 1mm-menetemelkedésű típus: gyorsabb a pozícionálás és elkerülhető a.5mm leolvasási hiba. A kiváló teherviselő jellemzők miatt a nagyobb menetemelkedés kedvezőbb..25mm vagy.1mm-menetemelkedésű típus Alacsony sebességű ill. finom pozícionálást tesz lehetővé. Nagyon finom állíthatóság Az adott típusú beépíthető mikrométerek segítségével igen finom és pontos pozícionálást valósíthatunk meg az orsó igen finom menetemelkedése révén. 137

103 Dob átmérő Az orsódob átmérőjének nagysága nagy hatással van a kezelhetőségre és a pozícionálás finomságára. A kis dobátmérő a gyorsállítás, míg a nagy átmérő a pozícionálás finomsága és leolvasás megbízhatósága szempontjából kedvezőbb. Néhány kivitel ötvözi e kettős jó tulajdonságot, ahol a nagy dobátmérőt kis átmérőjű gyorsmozgatóval látják el. Osztás típusai A mechanikus beépíthető mikrométerek leolvasása megfelelő gyakorlatot igényel. A "normál osztás" típus teljesen megegyezik a külső kengyeles mikrométer osztásával. Ebben az esetben a leolvasott érték az orsó befelé mozgásával együtt növekszik. A fordított osztás esetén a kifelé mozgó orsó jelenti az érték növekedését. A "kétirányú osztás" modellen mindkét irányú skála megtalálható a dobon, így csak az alkalmazásnak megfelelő skála közvetlen leolvasása szükséges. A beépíthető mikrométerek rendelkeznek mechanikus vagy digitális kijezővel ellátott típussal. Ezzel kiküszöbölhető a nem megfelelő leolvasásból eredő hiba. További előnye a digitális kijelzőnek, hogy a jelek számítógéppel is feldolgozhatók, elemezhetők, tárolhatók, és kiértékelhetők Normál osztás 5 Fordított osztás Kétirányú osztás Útmutató a sajátkészítésű befogókhoz A beépíthető mikrométer a szára által kerül megfogásra egy nagy pontossággal megmunkált furat rögzítőelem segítségével úgy, hogy az ne fejtsen ki túlzottan nagy erőt a szárra. A 3 alap megfogási módot az alábbi ábra szemlélteti. A 3. megoldás kerülendő. Javasolt módszer az (1) vagy (2). (Egység: mm) Rögzítési (1) Rögzítő anya (2) Felhasított rögzítés (3) Rögzítő csavaros módok Betartandó A 面 szempontok Szárátmérő ø9.5 ø1 ø12 ø18 ø9.5 ø1 ø12 ø18 ø9.5 ø1 ø12 ø18 Rögzítő furat Tűrésméző Figyelem felhívás G7 +.5 (-) +.2 G7 +.6 (-) +.24 G7 +.5 (-) +.2 G7 +.6 (-) +.24 Ügyelni kell az A felület és a hurat tengelyének merőlegességére. A hasítás során keletkező sorját gondosan el kell A szár probléma nélkül rögzíthető ha amerőlegességi távolítani a furat felületéről hiba maximum.16/6.5. H5 (-) +.6 H5 (-) +.8 Szorítócsavar mérete: M3x.5 vagy M4x.7 Használjon a csavar alatt sárgaréz dugót a szár sérülésének elkerülése érdekében. 138
