1

2 Teljes mérôeszköz választékunk elérhetô online webáruházunkban! Vásároljon online szerszámáruházunkban! Készítsen saját árajánlatot, kövesse nyomon rendeléseit és fizessen akár bankkártyával! online szerszámáruház Több, mint cikk - köztük 5000 mérôeszköz- fényképekkel, mûszaki paraméterekkel és technológiai adatok kal. Aktuális raktár és személyre szabott ár információkkal. Részletes keresô, cikkcsoportok, készletinformációk és geometriai adatok alapján. Pl. átmérô és minimális élhossz, vagy élek száma alapján. Akár az akciós újságban szereplô INSIZE termékekre! Az akció feltételei: Amennyiben az akciós újságban szereplô mérôeszközökbôl nettó Ft felett vásárol, az itt szereplô árakból 5% kedvezményt, vagy ha nettó Ft felett vásárol 10% kedvezményt, vagy ha nettó Ft felett vásárol, akkor 15% engedményt biztosítunk. Ajánlatunk egyéb (csoportos, képeslap, stb.) akcióinkkal nem vonható össze. Áraink az áfát nem tartalmazzák. Az akció érvényes 2015 február 15.-ig. - nettó felett 5% - nettó felett 10% - nettó felett 15%

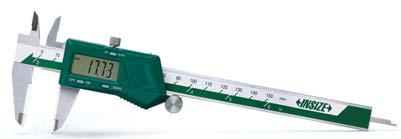

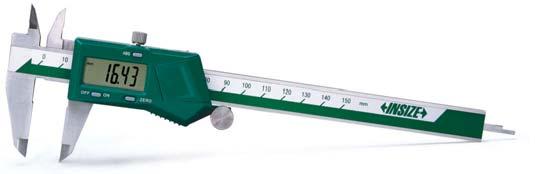

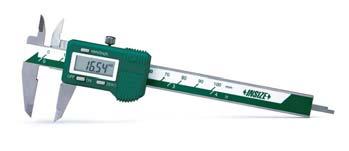

3 DIGITÁIS TOÓMÉRŐ W 1103 SOROZAT - Abszolút mérőrendszer - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ABS/RE, mm/inch átváltás, RESET a szerszámbeállításra - Elem CR2032, automatikus kikapcsolás - Automatikus kikapcsolás, automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Adatkimenet - Hibahatárok a DIN862 alapján - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b c d W* 51, mm/0-6" ±0,02mm , W* 68, mm/0-8" ±0,02mm W* 87, mm/0-12" ±0,03mm , mértékegység: METRIKUS DIGITÁIS TOÓMÉRŐ, ABSZOÚT ÉS NÖVEKMÉNYMÉRÉS Felbontás: 0,01 mm Kapcsológombok: be/ki (on/off), nullázó (zero), ABS Abszolút, és növekmény mérés Automatikus kikapcsolás, bekapcsoláshoz mozgatni kell a digitális készüléket Telep: CR2032 USB adatkimenet Eleget tesz a DIN862 követelményeinek mértékegység: Választható tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Görgő a b c d * 28, mm/0-6" ±0,03mm van * 44, mm/0-8" ±0,03mm van * 77, mm/0-12" ±0,03mm van W* 28, mm/0-6" ±0,03mm nincs W* 44, mm/0-8" ±0,03mm nincs W* 77, mm/0-12" ±0,03mm nincs a d b görgő c 1109 SOROZAT 1109W SOROZAT ABS DIGITÁIS TOÓMÉRŐ KERÁMIA MÉRŐFEÜETTE Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgatni kell a digitális készüléket Telep: CR2032 USB adatkimenet Eleget tesz a DIN862 követelményeinek Választható tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b c d W* 53, mm/0-6" ±0,03mm , W* 72, mm/0-8" ±0,03mm W* 98, mm/0-12" ±0,03mm , mértékegység: W 1193 SOROZAT DIGITÁIS TOÓMÉRŐ EGÖMBÖYÍTETT MÉYSÉGMÉRŐ RÚDDA mértékegység: Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgatni kell a digitális készüléket Telep: CR2032 USB adatkimenet Eleget tesz a DIN862 követelményeinek Választható tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b c d W* 28, mm/0-6" ±0,03mm görgő W 1119 SOROZAT 1

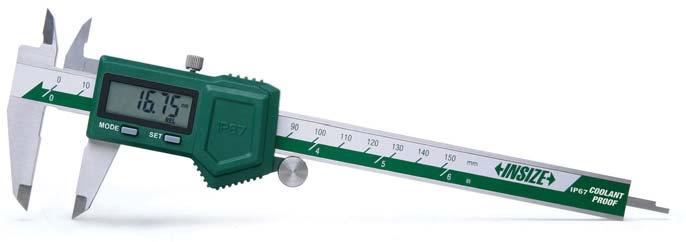

4 FOYADÉKÁÓ DIGITÁIS TOÓMÉRŐ IP B görgő Méréstartomány Görgő a b c d B* 84, mm/0-6" ±0,03mm van B* 131, mm/0-8" ±0,03mm van B* 159, mm/0-12" ±0,03mm van , BW* 84, mm/0-6" ±0,03mm nincs BW* 131, mm/0-8" ±0,03mm nincs BW* 159, mm/0-12" ±0,03mm nincs , Minden bekapcsolás után nullázni kell! IP67 porálló/folyadékálló Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Telep: CR2032 Eleget tesz a DIN862 követelményeinek Gyártói kalibrációs bizonylattal szállítva* 1118 SOROZAT 1118W SOROZAT MINI DIGITÁIS TOÓMÉRŐ mértékegység: DIGITÁIS TOÓMÉRŐ mértékegység: görgő SOROZAT SOROZAT Felbontás: 0,01 mm/0,0005 Kapcsológombok: nullázó (zero), mm/coll, be/ki (on/off) Telep: SR44, vagy R44 Eleget tesz a DIN862 követelményeinek Méréstartomány Pontosság Kérje ajánlatunkat! 0-75mm/0-3" ±0.02mm 144mm Kérje ajánlatunkat! 0-100mm/0-4" ±0.02mm 170mm NÓNIUSZOS TOÓMÉRŐ Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/col Automatikus kikapcsolás, bekapcsoláshoz mozgatni kell a digitális készüléket Telep: CR2032 USB adatkimenet Eleget tesz a DIN862 követelményeinek Választható tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* 1108W SOROZAT Méréstartomány Görgő a b c d * 28, mm/0-6" ±0,03mm van * 39, mm/0-8" ±0,03mm van * 69, mm/0-12" ±0,03mm van , W* 28, mm/0-6" ±0,03mm nincs W* 39, mm/0-8" ±0,03mm nincs W* 69, mm/0-12" ±0,03mm nincs , MÉRŐÓRÁS TOÓMÉRŐ 1205 SOROZAT S Eleget tesz a DIN862 követelményeinek Szatén króm bevonatú mérés leolvasási felülettel 0,02 mm felbontással Méréstartomány Pontosság a b c d S 16, mm ±0,03mm ,5 15, S 26, mm ±0,03mm , S 57, mm ±0,03mm , ,02 mm/0,001 felbontással Méréstartomány Pontosság a b c d S 19, mm/0-6" ±0,03mm ,5 15, S 28, mm/0-8" ±0,03mm , S 57, mm/0-12" ±0,03mm , ,05mm felbontással Méréstartomány Pontosság a b c d S 16, mm ±0,05mm ,5 15, S 27, mm ±0,05mm , S 57, mm ±0,05mm , ,05 mm/1/128 felbontással Méréstartomány Pontosság a b c d S 15, mm/0-6" ±0,05mm ,5 15, S 27, mm/0-8" ±0,05mm , S 57, mm/0-12" ±0,05mm , A A 1311 SOROZAT Rázkódásálló analóg mérőóra Gyártói kalibrációs bizonylattal szállítva* 0,01 mm felbontású analóg mérőórával 1312 SOROZAT Méréstartomány Pontosság a b c d A* 33, mm ±0,03mm , A* 57, mm ±0.03mm A* 89, mm ±0.04mm , ,02 mm felbontású analóg mérőórával Méréstartomány Pontosság a b c d A* 30, mm ±0,03mm , A* 44, mm ±0,03mm A* 79, mm ±0,04mm

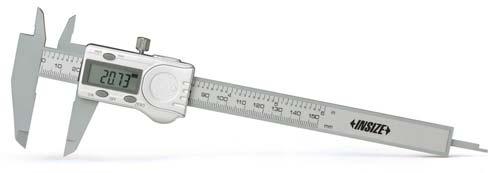

5 MŰANYAG DIGITÁIS TOÓMÉRŐ mértékegység: Méréstartomány Pontosság , mm/0-6" ±0,1mm - Műanyagból készült, nem mágneses, elektromosságot nem vezeti - Védi a munkadarabot a sérüléstől - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (lenullázás) mm/inch átváltás - Elem CR2032, automatikus be- és kikapcsolás 1139 SOROZAT ANAÓG TOÓMÉRŐ d a b c mértékegység: Méréstartomány Pontosság a b c d mm/0-6" ±0.05mm Felbontás: 0,05 mm/1/128 - Hibahatár a DIN862 alapján - Pillanatszorítóval - Rozsdamentes acél kivitel - eolvasási felület matt, krómozott 1223 SOROZAT PARAAX MENTES ANAÓG TOÓMÉRŐ mértékegység: Méréstartomány Pontosság , mm ±0.05mm lapos nóniusz a parallax mentes leolvasásért - Felbontás: 0,05 mm - Hibahatár a DIN862 alapján - Parallax mentes - Rozsdamentes acél kivitel - eolvasási felület matt, krómozott 1212 SOROZAT BAKEZES NÓNIUSZOS TOÓMÉRŐ mértékegység: 40 Méréstartomány Pontosság , mm / 0-6 ±0,05mm - Felbontás: 0,05 mm / 1/128 - Hibahatár a DIN862 alapján - Balos kivitel - Rozsdamentes acél kivitel - eolvasási felület matt, krómozott 1239 SOROZAT DIGITÁIS TOÓMÉRŐ HOSSZÚ ABS SOROZAT a Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS, adat beállítás előre Abszolút és növekménymérés Telep: CR2032 Adatkimenet Választható tartozék: SPC kábel d mértékegység: c Méréstartomány Pontosság a b c , mm/0-18" ±0,05mm , mm/0-24" ±0,05mm

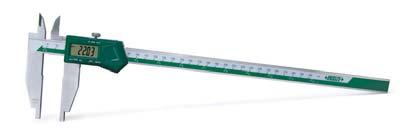

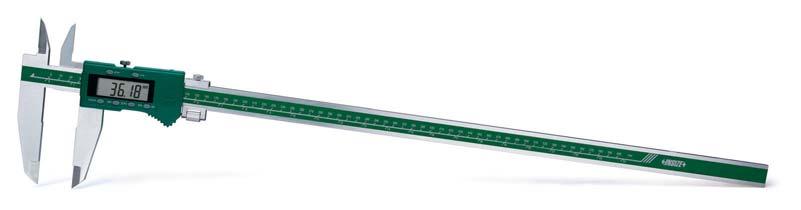

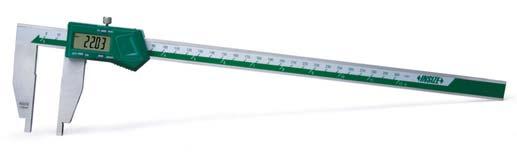

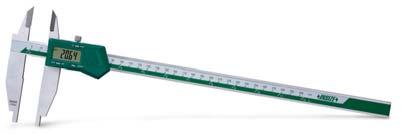

6 DIGITÁIS TOÓMÉRŐ HOSSZÚ DIGITÁIS TOÓMÉRŐ HOSSZÚ A típus a d c b 1117 SOROZAT 1136 SOROZAT ABS ABS A Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS, adat beállítás előre Abszolút és növekménymérés Telep: CR2032 Adatkimenet Választható tartozék: SPC kábel e A Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel e B típus d a c b Felbontás: 0,01mm / 0,0005" Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS, adat beállítás előre e Abszolút és növekménymérés Telep: CR2032 Adatkimenet Választható tartozék: SPC kábel Méréstartomány Típus Pontosság a b c d e , mm/0-12" B ±0.05mm , mm/0-20" B ±0.05mm , mm/0-20" B ±0.06mm , mm/0-24" B ±0.05mm , mm/0-32" B ±0.07mm , mm/0-40" B ±0.08mm Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS, adat beállítás előre Abszolút és növekménymérés Telep: CR2032 e Adatkimenet Választható tartozék: SPC kábel Méréstartomány Típus Pontosság a b c d e , mm/0-12" B ±0.05mm , mm/0-20" B ±0.05mm , mm/0-20" B ±0.06mm , mm/0-20" B ±0.06mm , mm/0-24" B ±0.05mm , mm/0-40" B ±0.08mm , mm/0-60" B ±0.11mm , mm/0-80" B ±0.14mm DIGITÁIS TOÓMÉRŐ HOSSZÚ A-Típus B-Típus 1106-A SOROZAT 1106-B SOROZAT B Típus A-Típus Felbontás: 0,01 mm/0,0005 Felbontás: 0,01 mm/0,0005 Kapcsológombok: Kapcsológombok: be/ki (on/off), be/ki (on/off), nullázó (zero), mm/coll nullázó (zero), Automatikus kikapcsolás, bekapcsoláshoz mm/coll, ABS, mozgatni kell a digitális készüléket adat beállítás előre Telep: CR2032 Abszolút és növekménymérés USB adatkimenet Telep: CR2032 Adatkimenet Választható tartozék: SPC kábel Rozsdamentes acélból készül Választható tartozék: SPC kábel Méréstartomány Típus Pontosság a c d e A 100, mm/0-12" A ±0,04mm , mm/0-20" B ±0,05mm , mm/0-20" B ±0.06mm , mm/0-20" B ±0.06mm , mm/0-40" B ±0,08mm A ABS e 4

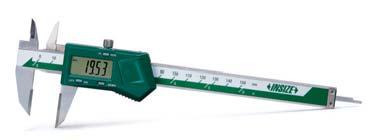

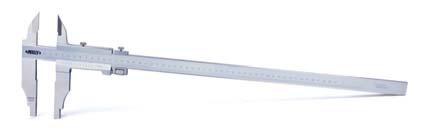

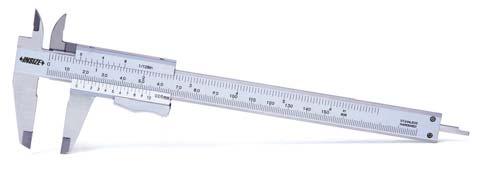

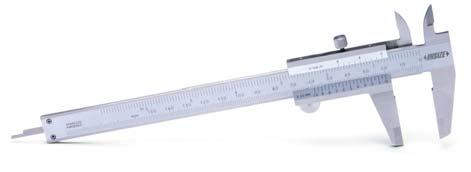

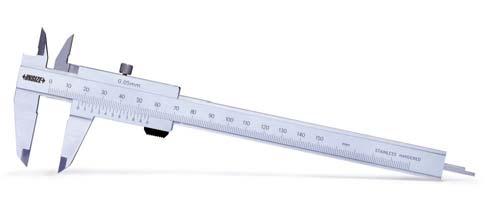

7 NÓNIUSZOS TOÓMÉRŐ HOSSZÚ NÓNIUSZOS TOÓMÉRŐ HOSSZÚ 1236 SOROZAT 1208 SOROZAT e e Felbontás:0,05mm/1/128 Finom beállítással Szatén króm bevonatú mérés leolvasási felülettel Méréstartomány Pontosság a b c d e , mm/0-20" ±0,07mm , mm/0-40" ±0,12mm Felbontás:0,05mm/1/128 Finom beállítással Szatén króm bevonatú mérés leolvasási felülettel Méréstartomány Pontosság a c d e , mm/0-12" ±0,07mm , mm/0-20" ±0,08mm , mm/0-32" ±0,09mm , mm/0-40" ±0,12mm DIGITÁIS TOÓMÉRŐ CSERÉHETŐ MÉRŐBETÉTTE ANAÓG TOÓMÉRŐ c b 1124 SOROZAT 1207 SOROZAT d a e Különböző belső és külső méretek méréséhez - Felbontás: 0,05 mm/1/128 - Finombeállítással - Rozsdamentes acél kivitel - eolvasási felület matt, krómozott Méréstartomány Pontosság a b d c e , mm/0-12" ±0.07mm , mm/0-20" ±0.07mm , mm/0-20" ±0.08mm , mm/0-32" ±0.09mm , mm/0-40" ±0.12mm DIGITÁIS FAVASTAGSÁG MÉRŐ pár mérőbetét (beleértve) A 1161 SOROZAT Ø3-4 pár mérőegységgel szállítva - Null-beállítási standarddal a belső és külső mérésekhez - Felbontás: 0,01 mm/ Funkciók: ON/OFF, mm/inch átváltás - Automatikus kikapcsolás automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez *A mérési tartomány az alkalmazott mérőbetéttől függően eltérhet. Méréstartomány Pontosság , mm/0-12" ±0.03mm mértékegység - Cső falvastagság mérése - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Ød Ød>3mm Méréstartomány Pontosság A 103, mm/0-6" ±0,05mm 5

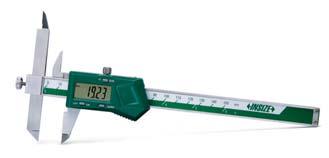

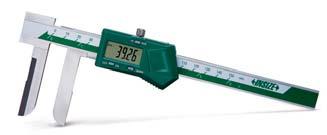

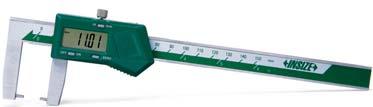

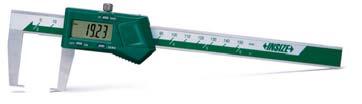

8 DIGITÁIS TOÓMÉRŐ KÜSŐ MÉRÉSHEZ DIGITÁIS TOÓMÉRŐ BESŐ MÉRÉSHEZ DIGITÁIS HEGYES TOMÓMÉRŐ 236 DIGITÁIS TOÓMÉRŐ BESŐ HORONY MÉRÉSÉRE DIGITÁIS TOÓMÉRŐ KÜSŐ NYAK MÉRÉSÉRE A A 1120 SOROZAT SOROZAT Ø SOROZAT A - Belső furatok és hézagok falvastagságának mérése - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 86, mm/0-6" ±0.04mm - Belső méréshez A - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság a b c d D A 111, mm ±0.04mm Ø A 124, mm ±0.04mm Ø A 208, mm ±0.06mm Ø3 d a b c D d c a b 1121 SOROZAT DIGITÁIS PENGÉS TOÓMÉRŐ A 1183 SOROZAT e g 1188 SOROZAT A Hegyes mérőpofák beleilleszkednek a kisátmérőjű hornyokba és bemélyedésekbe Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság A 71, mm/0-6" ±0,03mm A penge alakú mérőpofák beleilleszkednek a kisátmérőjű hornyokba Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság a b c d e g A 71, mm/0-6" ±0,03mm ,75 17 c d a eb Horonyátmérő mérésére szolgál Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Felbontás: 0,02 mm Méréstartomány Pontosság a b c d e A 101, mm ±0.04mm A 118, mm ±0.04mm A 147, mm ±0.05mm ,5 5 1 Hornyok és bemélyedések mérésére szolgál Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság A 79, mm/0-6" ±0.04mm 6

9 DIGITÁIS BESŐ TOÓMÉRŐ MÉRŐVONAZÓ KÉSÉE 250 DIGITÁIS EŐRAJZOÓ TOÓMÉRŐ SOROZAT 1166 SOROZAT 60 X X X-X - épcsős furatok átmérőjének mérésére - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 115, mm/0.6-6" ±0.05mm DIGITÁIS OFFSET TOÓMÉRŐ d c b d1 d2 c a b A A A keményfém hegyű mérőpofa előrajzolást tesz lehetővé a munkadarabon Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság a b c d1 d A 98, mm/0-6" ±0.03mm DIGITÁIS TOÓMÉRŐ CENTRÍROZÁSHOZ a Ø1 Ø10 Ø1 Ø SOROZAT A 1186 SOROZAT A - A bal oldali mérővonalzó állítható, - Centrírozási távolság mérésére kimetzsett/lépcsőzetes kialakítás mérésére furatok között melyek azonos, vagy eltérő szinten vannak - Felbontás: 0,01 mm/ Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás. - Automatikus be- és kikapcsolás, automatikus Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt kikapcsolás. Automatikus bekapcsoláshoz meg - Elem CR2032, kell mozdítani a tolómérőt - Adatkimenet - Elem CR2032, d d - Rozsdamentes acél kivitel - Adatkimenet d<ø10mm - Opció: tartozék az adatátvitelhez - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság a b c d Méréstartomány Pontosság A 132, mm/0-6" ±0.04mm A 147, mm ±0.05mm A 161, mm/0-8" ±0.04mm A 170, mm ±0.07mm A 216, mm/0-12" ±0.05mm DIGITÁIS KERÉKSZÉESSÉG MÉRŐ DIGITÁIS TOÓMÉRŐ FÉKTÁRCSÁHOZ b A Ø SOROZAT SOROZAT b M25A 16 d 223 a 1 - Felbontás: 0,01 mm/ Keményfém csúcs - Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Elem SR44 vagy R44 - Rozsdamentes acél kivitel Méréstartomány Pontosság 1 2 a b1 b2 d 1181-M25A 237,71 M1-25mm ±0.04mm M50A 265,24 M5-50mm ±0.04mm Féktárcsák vastagságának mérésére - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 88, mm/0-5" ±0.05mm 7

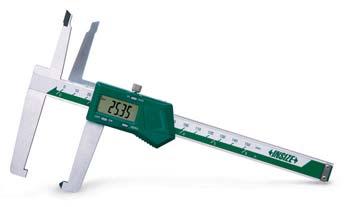

10 DIGITÁIS TOÓMÉRŐ FÉKTÁRCSÁHOZ ÉS FÉKBETÉTHEZ DIGITÁIS TOÓMÉRŐ FÉKDOBHOZ A A SOROZAT SOROZAT Féktárcsák vastagság és a fékbetét kopás mérésére - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet 3 6 d d - Rozsdamentes acél kivitel d<ø10mm - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 103, mm/0-6" ±0.07mm Féktárcsák vastagság és a fékbetét kopás mérésére - Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 147, mm/0-12" ±0.07mm 16 DIGITÁIS MAGASSÁGMÉRŐ Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS/INC, adattárolás (data hold), TO, beállítás (set) ABS/INC az abszolút, és növekmény mérésre szolgál TO tűrés mérésére szolgál Keményfém hegyű előrajzolóval (a talp kivételével) Telep: SR44 illetve R44 Adatkimenet Rögzítővel együtt szállítjuk Választható tartozék: SPC kábel A típus Méréstartomány Típus Pontosság a1 a2 b c1 c2 d , mm/0-12" A ±0,04mm , mm/0-24" A ±0,05mm , mm/0-40" B ±0,07mm B típus ABS 1150 SOROZAT NÓNIUSZOS MAGASSÁGMÉRŐ NAGY DIGITÁIS MAGASSÁGMÉRŐ VEZETŐOSZOPOS 1250 SOROZAT SOROZAT ABS Felbontása: 0,02 mm/0,001 Állítható fő skála a nullapont beállítással Keményfém hegyű előrajzolóval (a talp kivételével) Szatén króm bevonatú skála Nagyítóval szállítjuk Finombeállítással Méréstartomány Pontosság a1 a2 b c1 c2 d , mm/0-12" ±0,04mm , mm/0-24" ±0,05mm Felbontás: 0,01 mm/0,001 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS/INC, előre beállító + (preset +), előre beállító (preset), beállítás (set) ABS/INC az abszolút, és növekmény mérésre szolgál Keményfém hegyű előrajzolóval (a talp kivételével) Telep: SR44 illetve R44 Adatkimenet Kézikerékkel Választható tartozék: SPC kábel Méréstartomány Pontosság a1 a2 c ØD , mm/0-12" ±0,04mm , mm/0-24" ±0,05mm

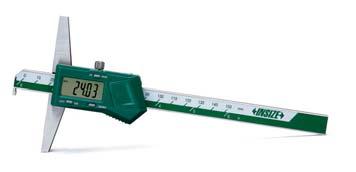

11 DIGITÁIS MÉYSÉGMÉRŐ A Méréstartomány Pontosság a b d A 46, mm/0-6" ±0,03mm , A 55, mm/0-8" ±0,03mm , A 126, mm/0-12" ±0,04mm , A 213, mm/0-20" ±0,05mm Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll (mm/inch) Automatikusan kikapcsol; mozgassa a digitális egységet a bekapcsoláshoz Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel 1141 SOROZAT DIGITÁIS TOÓMÉRŐ HORGAS CSŐRRE JEÖŐ MÉRŐBETÉT MAGASSÁGMÉRŐKHÖZ A 1122 SOROZAT 7150-SC1 D E 7150 SOROZAT 310 c1 24 D c2 E c2 A típus 3 4 c1 Horony szélesség mérésére szolgál furatok belsejében Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság A 137, mm/0.12-8" ±0.03mm B típus - Kemény fém kivitel Méréstartomány Típus c1 c2 D E 7150-SC1 15, A SC2 17, , A SC3 34, A SC4 11, , , , , B SC6 15, A SC7 15, , A DIGITÁIS KAMPÓS MÉYSÉGMÉRŐ DIGITÁIS MÉYSÉGMÉRŐ MÉRŐCSAPPA Ø1,5MM A A 1142 SOROZAT SOROZAT 5 2 d 14.5 Ø Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság d A 71, mm/0-6" ±0.03mm A 86, mm/0-8" ±0.03mm A 147, mm/0-12" ±0.04mm Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás. Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság A 93, mm/0-8" ±0,03mm 9

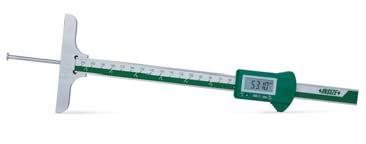

12 DIGITÁIS MÉYSÉGMÉRŐ DUPA HORGAS CSŐRRE DIGITÁIS MÉYSÉGMÉRŐ 1144 SOROZAT SOROZAT Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll (mm/inch) Automatikusan kikapcsol; mozgassa a digitális egységet a bekapcsoláshoz Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel A Méréstartomány Pontosság d A 71, mm/0-6" ±0,03mm A 86, mm/0-8" ±0,03mm A 147, mm/0-12" ±0,04mm Felbontás: 0,01 mm/ Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Automatikus be- és kikapcsolás, automatikus kikapcsolás. Automatikus bekapcsoláshoz meg kell mozdítani a tolómérőt - Elem CR2032, Opcionális tartozék: - Adatkimenet - Rozsdamentes acél kivitel - Opció: tartozék az adatátvitelhez, kiegészítő híd a mélységmérő toló részhez Méréstartomány Pontosság , mm/0-6" ±0.03mm , mm/0-8" ±0.03mm , mm/0-12" ±0.04mm 403 DIGITÁIS NÚT-MÉYSÉGMÉRŐ NÓNIUSZOS MÉYSÉGMÉRŐ SOROZAT 1240 SOROZAT Felbontás: 0,05 mm Szatén króm bevonatú skála Méréstartomány Pontosság , mm ±0,05mm , mm ±0,05mm , mm ±0,08mm 382 Felbontás: 0,02 mm Méréstartomány Pontosság , mm ±0,03mm 245 KIEGÉSZÍTŐ MÉRŐHÍD MÉYSÉGMÉRŐKHÖZ - Felbontás: 0,01 mm/ pár cserélhető mérőbetéttel szállítva (sima, gömbölyű, tányéros) - Funkciók: ON/OFF, ZERO (nullázás) mm/inch átváltás - Elem SR44, vagy R44 - Rozsdamentes acél kivitel Méréstartomány Pontosság d , mm/0-4" ±0.02mm , mm/0-8" ±0.03mm ANAÓG MÉYSÉGMÉRŐ 2-Ø M SOROZAT 8 d c 5-M SOROZAT 7 4-M4 - Felbontás: 0,05 mm - Rozsdamentes acél kivitel eolvasási felület matt, krómozott - Opcionális tartozék: kiegészítő mérőhidak Méréstartomány Pontosság c d , mm ±0.05mm , mm ±0.05mm , mm ±0.08mm Két csavarral szállítjuk A következő sorozatszámú mélységmérőkhöz alkalmazható: 1247, 1248, 1147 és 1249 Hossz ,26 180mm ,91 260mm ,55 320mm 10

13 DIGITÁIS MÉYSÉGMÉRŐ KIS HORNYOKHOZ TAP TODAT MÉYÉSG- MÉRŐHÖZ SOROZAT SOROZAT ANAÓG MÉRŐÓRÁS MÉYSÉGMÉRŐ Ø58 Ø5 M2.5X0.45 Ø4 M2.5X SR SR X 3 X X X 1 65 Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll (mm/inch) Nulla pont beállító felülettel szállítjuk Automatikusan kikapcsol; mozgassa a digitális egységet a bekapcsoláshoz Telep: CR2032 USB adatkimenet Választható tartozék: SPC kábel Méréstartomány Pontosság A 51, mm/0-1" ±0,03mm Nullapont beállítás Nulla pont beállító felület A mélység mérésének stabilitását növeli Alkalmas mm és mm mérési tartományú nóniuszos tolómérőkhöz , hegyes végű gömb végű 2341 SOROZAT Ø Ø9.5 Rozsdamentes acél talp Hegyes, és gömb végű heggyel szállítjuk Méréstartomány Analóg mérőóra lökethossza Analóg mérőóra felbontása Pontosság A 53, mm 10mm 0.01mm ±0.017mm 63 Mértékegység: mm A MÉRŐÓRÁS MÉYSÉGMÉRŐ Ø4 M2.5X0.45 Ø4 M2.5X0.45 Ø58 Ø SR SR hegyes végű gömb végű Ø4 Ø4 Ø30 Ø30 Ø SOROZAT Ø4 Ø M2.5X Ø Ø meghosszabbító rudak Rozsdamentes acél talp Meghosszabbító rudak: 25 mm (1 db), 50 mm (1 db), 75 mm (1 db), 100 mm (2 db) Hegyes, és gömb végű heggyel szállítjuk Méréstartomány Analóg mérőóra lökethossza Analóg mérőóra felbontása Pontosság Talp , mm 30mm 0.01mm ±0.03mm 63x17mm , mm 30mm 0.01mm ±0.03mm 101.5x17mm

14 DIGITÁIS MÉYSÉGMÉRŐ A Üzemmód gomb: a leolvasott minimum és maximum értékek nyomon követésére szolgál +/- gomb: mérés irány megváltoztatására szolgál Telep: CR2032, automatikusan kikapcsol Rozsdamentes acél talp Meghosszabbító rudak: 25 mm (1 db), 50 mm (1 db), 75 mm (1 db), 100 mm (2 db) Hegyes, és gömb végű heggyel szállítjuk Méréstartomány Analóg mérőóra lökethossza Analóg mérőóra felbontása hosszabító rudak Pontosság A 122, mm/0-12" 12,7 mm / 0,5" 0,01mm / 0,0005" ±0,02mm 63x17mm A 123, mm/0-12" 12,7 mm / 0,5" 0,01mm / 0,0005" ±0,02mm 101,5x17mm Talp A A 2141 SOROZAT FOYADÉKÁÓ DIGITÁIS MÉYSÉGMÉRŐ MIKROMÉTER 17 mértékegység Felbontás, 0,001 mm/ 0,00005 Beépíthető mikrométer pontossága: +/- 3 μm Rúd pontossága: +/- (2+/75) μm, a mérési tartomány mm-ben, Kapcsológombok funkciói: be/ki (on/off), mm/coll, ABS/INC, adatkimenet IP54 por/folyadékálló RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Rudak lapos végűek Opcionális tartozék: SPC kábel Méréstartomány rudak , mm/0-6" 6db , mm/0-12" 12db ,5 IP54 A rúd beillesztése 3540 SOROZAT ABS MÉYSÉGMÉRŐ MIKROMÉTER 17 mértékegység Felbontás: 0,01 mm Beépíthető mikrométer pontossága: +/- 3 μm Rúd pontossága: +/- (2+/75) μm, a mérési tartomány mm-ben Rudak lapos végűek Racsnis Méréstartomány rudak , mm , mm 2db , mm 4db , mm 6db , mm 12db ,5 A rúd beillesztése A rúd ily módon történő beillesztése növeli a mélységmérés stabilitását 3241 SOROZAT DIGITÁIS KÜSŐ MIKROMÉTER A Gömbölyű ülék Cső falvastagság mérésre Racsnis dob egykezes működtetéshez 3109 SOROZAT ABS Felbontás, 0,001 mm/0,00005 Kapcsológombok funkciói: be/ki (on/off), beállítás (set), ABS/INC Adatkimenet nélkül Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Racsnis dob Gömbölyű ülékkel szállítjuk Beállító etalonokat tartalmazza (kivéve: 0-25 mm/0-1 ) Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b A* 48, mm/0-1" ±2μm , A* 60, mm/1-2" ±2μm A* 71, mm/2-3" ±3μm A* 80, mm/3-4" ±3μm

15 FOYADÉKÁÓ DIGITÁIS KÜSŐ MIKROMÉTER A IP54 FOYADÉKÁÓ DIGITÁIS KÜSŐ MIKROMÉTER ABS IP65 ABS A a c SOROZAT 3101 SOROZAT b Ø6.5 Ø18 Racsni fék Racsni fék Gömbölyű ülék Cső falvastagság mérésre Racsnis dob egykezes működtetéshez Felbontás, 0,001 mm IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), ABS/INC Adatkimenet nélkül Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Gömbölyű ülékkel szállítjuk Beállító etalonokat tartalmazza (kivéve: 0-25 mm/0-1 ) Gyártói kalibrációs bizonylattal szállítva* Racsnis típusú Méréstartomány Pontosság a b c A * 70, mm ±2μm A * 83, mm ±2μm A * 101, mm ±3μm A * 112, mm ±3μm A 123, mm ±3μm Gömbölyű ülék Cső falvastagság mérésre Racsnis dob egykezes működtetéshez Felbontás, 0,001 mm/ 0,00005 (a A és a A termék felbontása 0,001 mm/0,0001 ) IP65 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Gömbölyű ülékkel szállítjuk Beállító etalonokat tartalmazza (kivéve: 0-25 mm/0-1 ) Opcionális tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b c A * 103, mm/0-1" ±2μm 32, A * 120, mm/1-2" ±2μm 57, A * 136, mm/2-3" ±3μm 82,5 8 44, A * 147, mm/3-4" ±3μm 107, KÜSŐ MIKROMÉTER KÜSŐ MIKROMÉTER Mértékegység: mm 3202 SOROZAT 3203 SOROZAT A A Racsni fék Méréstartomány A * 76, mm Mértékegység: mm Felbontás: 0,01 mm Keményfém mérősíkok Eleget tesz a DIN863 követelményeinek Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Gyártói kalibrációs bizonylattal szállítva* Szettek Ide tartozó mikrométerek Racsni fék Racsnis dob egykezes működtetéshez A, A, A, A, A, A, A A 140, mm A, A, A Méréstartomány Pontosság a b A * 13, mm 4μm A * 17, mm 4μm A * 22, mm 5μm A * 27, mm 5μm A 34, mm 6μm A 38, mm 6μm A 47, mm 7μm A 51, mm 7μm A Felbontás: metrikus: 0,01 mm Keményfém mérősíkok Eleget tesz a DIN863 követelményeinek Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Gyártói kalibrációs bizonylattal szállítva* Szettek Racsnis dob egykezes működtetéshez Méréstartomány Ide tartozó mikrométerek A * 67, mm A, A, A, A, A, A, A, A 123, mm A, A, A, A, A, A, A 289, mm A, A, A A, A, A, A, A 447, mm A, A, A, A, A, A, A, A Méréstartomány Pontosság a b A * 13, mm 4μm A * 16, mm 4μm A * 21, mm 5μm A * 24, mm 5μm A 34, mm 6μm , A 37, mm 6μm , A 47, mm 7μm , A 51, mm 7μm , A 56, mm 8μm , A 64, mm 8μm , A 71, mm 9μm , A 74, mm 9μm , FA * 16, mm 4μm FA * 18, mm 4μm

16 GYORSAN BEÁÍTHATÓ KÜSŐ MIKROMÉTER BA-, ÉS JOBBKEZES KÜSŐ MIKROMÉTER SOROZAT 3236 SOROZAT Felbontás: 0,01 mm Minden egyes fordulat 1 mm betáplálást jelent Racsnis dob Keményfém mérősíkok Eleget tesz a DIN863 követelményeinek B Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Méréstartomány Pontosság a b B 43, mm 4μm B 50, mm 4μm B 53, mm 5μm B 60, mm 5μm Elölnézet B 1 μm FEBONTÁSÚ KÜSŐ MIKROMÉTER MÉRŐÓRÁS MIKROMÉTER 3211 SOROZAT Felbontás: 0,01 mm Keményfém mérősíkok Racsni Eleget tesz a DIN863 követelményeinek Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Méréstartomány Pontosság a b , mm 4μm , mm 4μm Felbontás: 0,01 mm Felbontás mindkét oldalon Racsni Keményfém mérősíkok Eleget tesz a DIN863 követelményeinek Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Méréstartomány Pontosság a b B 25, mm 4μm B 28, mm 4μm KÜSŐ MIKROMÉTER CSERÉHETŐ ÜÉKEKKE A 3206-A SOROZAT Hátulnézet 3206-B SOROZAT Cserélhető ülékek eltérő méréstartományokhoz A típus SOROZAT Mértékegység: mm Cserélhető ülékek eltérő méréstartományokhoz B típus Beépíthető mikrométer felbontása: 0,002 mm Analóg mérőóra: mérési tartomány±0,04 mm Felbontás: 0,001 mm, pontosság: 0,001 mm Keményfém mérősíkok Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Mértékegység: mm Beépíthető mikrométer mérési tartománya b , mm 28, , mm 53,5 30 Felbontás: 0,01 mm Racsni Keményfém mérősíkok Beállító etalonokkal szállítjuk Méréstartomány Típus Pontosság b A 136, mm A 6μm A 147, mm A 7μm A 179, mm A 9μm A 169, mm A 9μm , mm B 11μm , mm B 13μm , mm B 14μm , mm B 16μm , mm B 18μm , mm B 20μm , mm B 22μm

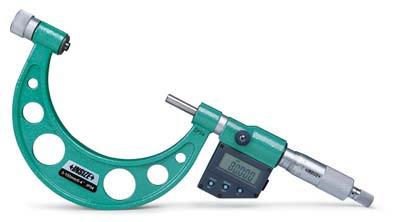

17 DIGITÁIS KÜSŐ MIKROMÉTER CSERÉHETŐ ÜÉKEKKE Cserélhető ülékek eltérő méréstartományokhoz A Felbontás: 0,001 mm/0,0001 (a A és a A felbontása 0,001 mm/0,00005 ) IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll ABS/INC, adatkimenet RS232 adatkimenet Mértékegység: mm Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Beállító etalonnal szállítjuk Opcionális tartozék: SPC kábel Méréstartomány Típus Pontosság b A 266, mm/6-12" A ±8μm A 338, mm/12-16" B ±9μm A 382, mm/16-20" B ±11μm A B típus 3506-A SOROZAT TŰRÉSEENŐRZŐ MIKROMÉTER A OK/selejt osztályozóként használható a felső és alsó határértékek beállításával Felbontás 0,002 mm Keményfém mérősíkok Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Méréstartomány Pontosság a b A 93, mm 4μm A 115, mm 4μm SOROZAT KENGYEES MIKROMÉTER EHEYEZETT MÉRŐFEÜETTE BA DIGITÁIS KENGYEES MIKROMÉTER EHEYEZETT MÉRŐFEÜETTE BA 3233 SOROZAT 3533 SOROZAT IP A típus A típus A típus Bordás tengelyek, vájatok, és kulcshornyok mérésére szolgál Felbontás: 0,01 mm Racsni Keményfém hegyek Beállító etalonnal szállítjuk (kivéve: 0-25 mm) Méréstartomány Pontosság b BA 60, mm 4μm BA 67, mm 4μm 82 44,5 B típus 5 5 Bordás tengelyek, vájatok, és kulcshornyok mérésére szolgál Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet B típus RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Keményfém hegyek Beállító etalonnal szállítjuk (kivéve: 0-25 mm/0-1 ) Opcionális tartozék: SPC kábel (A1-A2 oldal) Méréstartomány Típus Pontosság b BA 171, mm/0-1" A ±4μm BA 185, mm/1-2" A ±4μm 82 44,

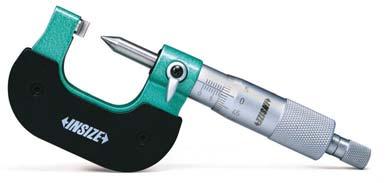

18 1 μm FEBONTÁSÚ KÜSŐ MIKROMÉTER A SOROZAT Racsni Felbontás: 0,001 mm Keményfém mérősíkok Eleget tesz a DIN863 követelményeinek Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Pontosság a b A * 18, mm 4μm A * 19, mm 4μm A * 25, mm 5μm A * 28, mm 5μm Racsnis dob egykezes működtetéshez KRIMPMAGASSÁG MÉRŐ KENGYEES MIKROMÉTER BA 3266 SOROZAT - Krimp magasság mérése - SkálaFelbontás 0,01 mm - Racsnis Méréstartomány Pontosság BA 60, mm 4μm DIGITÁIS KRIMP MAGASSÁG MÉRŐ KENGYEES MIKROMÉTER BA - Krimp magasság méréséhez - Felbontás: 0,001 mm/ IP 54 por- és vízcseppálló - Funkciók: ON/OFF, SET előbeállítás mm/inch átváltás ABS/INC abszolút/inkrementál - Adatkimenet - Elem SR44, vagy R44, automatikus kikapcsolás - Racsnis - Opció: tartozék az adatátvitelhez Méréstartomány Pontosság BA 169, mm/0-1" ±4μm IP SOROZAT HENGERES ÜÉKES CSŐMÉRŐ MIKROMÉTER A 3261 SOROZAT Csövek falvastagságának mérésére szolgál Felbontás: 0,01 mm Racsni Keményfém hegyek Beállító etalonnal szállítjuk (kivéve: 0-25 mm) 16 Méréstartomány Típus Pontosság b A 46, mm A 6μm A 54, mm A 6μm BA 50, mm B 6μm CA 50, mm C 6μm DA 50, mm D 6μm A típus C típus B típus D típus

19 PENGÉS MIKROMÉTER DIGITÁIS PENGÉS MIKROMÉTER BA A 3232 SOROZAT 3532 SOROZAT ABS típus típus típus 6 típus típus típus Tengelyek és kulcshornyok átmérőjének a mérésére szolgál 6 Felbontás: 0,01 mm Nem-forgó orsó Racsni Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Méréstartomány Típus Pontosság b A 103, mm A 4μm A 115, mm A 4μm A 126, mm A 5μm A 137, mm A 5μm BA 112, mm B 4μm Tengelyek és kulcshornyok átmérőjének a mérésére szolgál Felbontás: 0,001 mm/0, Nem-forgó orsó Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Beállító etalonnal szállítjuk (kivéve: 0-25 mm/0-1 ) Opcionális tartozék: SPC kábel Méréstartomány Típus Pontosság b A 223, mm/0-1" A ±4μm A 237, mm/1-2" A ±4μm HEGYES VÉGŰ MIKROMÉTER BA FOYADÉKÁÓ DIGITÁIS HEGYES VÉGŰ MIKROMÉTER BA 3230 SOROZAT 3530 SOROZAT ABS A típus A típus IP54 A típus A típus B típus Fúrók lélekvastagságának, kis hornyok és kulcshornyok gerincvastagságának a mérésére szolgál Felbontás: 0,01 mm Racsni Keményfém hegyek Méréstartomány Típus Pontosság b BA 57, mm B 4μm Fúrók lélekvastagságának, kis hornyok és kulcshornyok gerincvastagságának a mérésére szolgál Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló B típus Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Keményfém hegyek Opcionális tartozék: SPC kábel Méréstartomány Típus Pontosság b BA 154, mm/0-1" A ±4μm

20 GÖMBÖYŰ ÜÉKES CSŐMÉRŐ MIKROMÉTER A FOYADÉKÁÓ DIGITÁIS GÖMBÖYŰ ÜÉKES CSŐMÉRŐ MIKROMÉTER A 3260 SOROZAT 3560 SOROZAT ABS A típus A típus IP54 B típus Csövek falvastagságának mérésére szolgál Felbontás: 0,01 mm Racsni Keményfém hegyek Méréstartomány Típus Pontosság b A 28, mm A 4μm SA 31, mm B 4μm Csövek falvastagságának mérésére szolgál Felbontás: 0,001 mm/0,00005 B típus IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Keményfém hegyek Opcionális tartozék: SPC kábel Méréstartomány Típus Pontosság b A 143, mm/0-1" A ±4μm SA 158, mm/0-1" B ±4μm CSAVARMENETMÉRŐ MIKROMÉTER DIGITÁIS CSAVARMENETMÉRŐ MIKROMÉTER A A 3281 SOROZAT 3581 SOROZAT ABS A mérőhegyek nem alap tartozékok A mérőhegyek nem alap tartozékok 60 beállító etalon alaptartozék 60 beállító etalon alaptartozék Csavarmenetek osztókör átmérőjének mérésére szolgál Felbontás: 0,01 mm Nem forgó orsó Racsni 60 o beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Opcionális tartozék: 55 o beállító etalonok (kód: 3281-SP), mérőhegyek (kód: 7381) Mérés tartomány Beépíthető mikrométer pontossága 55 beállító etalon (opcionális) tartozék (kód: 3281-SP) Mérőhegyek pontossága A 71, mm 4μm 8μm A 86, mm 4μm 8μm A 93, mm 5μm 10μm A 101, mm 5μm 10μm 117,6 62 b Csavarmenetek osztókör átmérőjének mérésére szolgál Felbontás: 0,001 mm/0,00005 Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Nem forgó orsó Racsni Opcionális tartozék: 55 o beállító etalonok (kód: 3281-SP), mérőhegyek (kód: 7381), SPC kábel Mérés tartomány Beépíthető mikrométer pontossága 55 beállító etalon (opcionális) tartozék (kód: 3281-SP) Golyós hegyek pontossága A 173, mm/0-1" ±4μm 8μm b 18

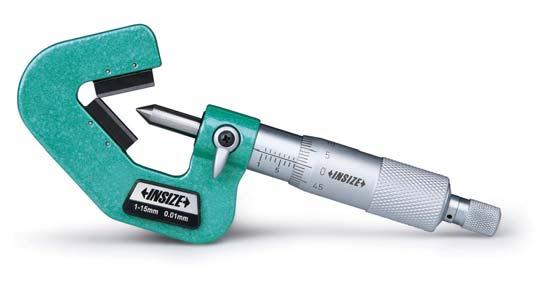

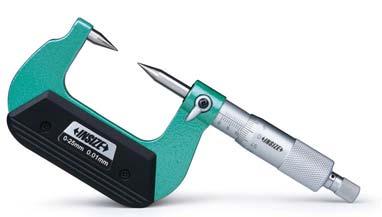

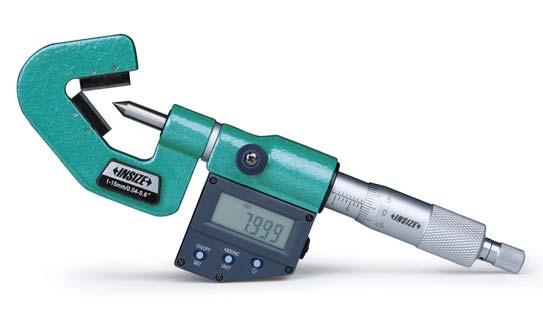

21 V-ÜÉKES MIKROMÉTER DIGITÁIS V-ÜÉKES MIKROMÉTER A A 3290 SOROZAT 3590 SOROZAT IP54 Vágószerszámok (menetvágók, fúrólyuk tágítók, hosszlyukmarók) külső átmérőjének a mérésére szolgál Felbontás: 0,01 mm Racsni Keményfém mérősíkok Beállító etalonokkal szállítjuk Méréstartomány Rovátkák Pontosság A 95, mm 3 4μm A 113, mm 3 4μm Vágószerszámok (menetvágók, fúrólyuk tágítók, hosszlyukmarók) külső átmérőjének a mérésére szolgál 3 rovátkával Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Keményfém mérősíkok Beállító etalonokkal szállítjuk Opcionális tartozék: SPC kábel Méréstartomány Rovátkák Pontosság A 250, mm/0,04-0,6" 3 ±4μm NEM-FORGÓ ORSÓS DIGITÁIS TÁRCSÁS MIKROMÉTER TÁRCSÁS MIKROMÉTER A SOROZAT 3282 SOROZAT Fogaskerék fogtő érintő hosszúságának a mérése Felbontás: 0,001 mm/0,00005 Nem-forgó orsó Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Beállító etalonokkal szállítjuk Opcionális tartozék: SPC kábel Méréstartomány Pontosság b A 198, mm/0-1" ±4μm A 213, mm/1-2" ±4μm 68 44,5 Fogaskerék fogtő érintő hosszúságának a mérése Felbontás: 0,01 mm Racsni Beállító etalonokkal szállítjuk Méréstartomány Pontosság b c D S d , mm 4μm ,3 Ø20 0,7 Ø , mm 4μm ,3 Ø20 0,7 Ø , mm 5μm ,3 Ø20 0,7 Ø , mm 5μm ,3 Ø20 0,7 Ø8 19

22 NEM-FORGÓ ORSÓS TÁRCSÁS MIKROMÉTER SOROZAT 66 Fogaskerék fogtő érintő hosszúságának a mérése Felbontás: 0,01 mm Nem-forgó orsó Racsni Beállító etalonokkal szállítjuk Méréstartomány Pontosság b , mm 4μm BESŐ MIKROMÉTER Mértékegység: mm Mértékegység: mm Felbontás: 0,01 mm Racsni Keményfém mérősíkok Opcionális tartozék: beállító gyűrű (kód: 6312) Mérési tartomány Típus Beállító gyűrű Pontosság , mm A 5mm 5μm , mm B 25mm 6μm , mm B - 7μm , mm C - 8μm A-típus Mértékegység: mm C-típus B-típus 3220 SOROZAT NEM-FORGÓ ORSÓS UNIVERZÁIS MIKROMÉTER A Mértékegység: mm 3280 SOROZAT Opcionális 55º ülék/orsóhegy Standard ülékek 3280-SP1 Ékvégű lapos Tárcsa : 3280-SP2 Hegyes Gömbölyű Penge Felbontás: 0,01 mm Nem forgó orsó Bordás Racsni A fenti 7 pár ülékkel/orsóheggyel szállítjuk Beállító etalonokkal szállítjuk (kivéve: 0-25 mm) Opcionális tartozék: 55 ülék/orsóhegy (kód: 3280-SP1 és 3280-SP2) Mérési tartomány Pontosság A 150, mm 4μm Ék végű Hegyes 20

23 HORONYMÉRŐ MIKROMÉTER Felbontás: 0,01 mm Horonyszélesség mérésére szolgál furatokon belül Nem-forgó orsó Két felbontás a belső és külső mérésekhez Mérési tartomány (külső) Mérési tartomány (belső) Pontosság A 187, mm mm 10μm A 216, mm mm 10μm A 249, mm mm 10μm A 271, mm mm 10μm A SOROZAT PEREM MÉRŐ MIKROMÉTER Ø Konzervdoboz peremek, hegesztési varratok szélességének, magasságának és mélységének a mérésére szolgál Felbontás: 0,01 mm Méréstartomány Pontosság , mm 4μm Ø5 SR0.3 40º Ø Mértékegység: mm Ø13.5 Acél konzervdobozokhoz SOROZAT BEÉPÍTHETŐ MIKROMÉTER Felbontás: 0,01 mm Racsni Méréstartomány Szár Orsóhegy Pontosság W 17, mm egyszerű lapos (keményfém) 3μm SOROZAT KISMÉRETŰ BEÉPÍTHETŐ MIKROMÉTER W Felbontás: 0,01 mm Racsni Méréstartomány Szár Orsóhegy Pontosság W 21,59 0-6,5mm egyszerű lapos (keményfém) 5μm SOROZAT FOYADÉKÁÓ DIGITÁIS BEÉPÍTHETŐ MIKROMÉTER IP W Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet Adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Opcionális tartozék: SPC kábel Méréstartomány Szár Orsóhegy Pontosság W 118, mm/0-1 egyszerű lapos (keményfém) ±2μm SOROZAT ABS 21

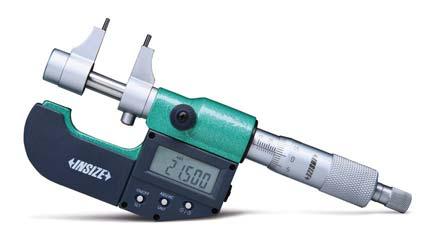

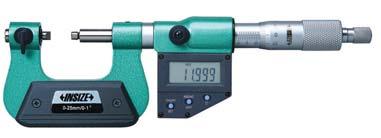

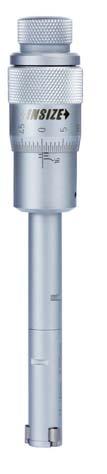

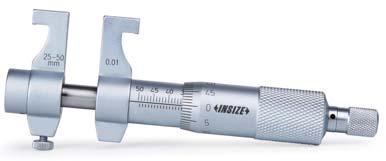

24 MÉRŐHEGYEK CSAVARMENETMÉRŐ MIKROMÉTERHEZ DIGITÁIS BESŐ MIKROMÉTER 7381-T SOROZAT 3520 SOROZAT 60 Ø5 60 menetszög Ø5 55 Ø5 55 menetszög Metrikus és egységes menet (60 o menetszög) Pitch 7381-T11 15,82 0,4-0,5mm/ 64-48TPI 7381-T12 15,82 0,6-0,9mm/ 44-28TPI 7381-T13 15,82 1-1,75mm/ 24-14TPI 7381-T14 15,82 2-3mm/ 13-9TPI 7381-T15 15,82 3,5-5mm/ 8-5TPI 7381-T16 15,82 5,5-7mm/ 4,5-3,5TPI 7381-TS 71,98 6 pairs per set, including all above tips Ø5 Whitworth (55 o menetszög) Pitch 7381-T2S 122,20 10 pairs per set: 60-48TPI 48-40TPI 40-32TPI 32-24TPI 24-18TPI 18-14TPI 14-10TPI 10-7TPI 7-4,5TPI 4,5-3,5TPI 8 4 Felbontás: 0,001 mm/0,00005 Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC, adatkimenet Adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Keményfém mérősíkok Opcionális tartozék: SPC kábel 5 A típus B típus Méréstartomány Típus Beállító gyűrű Pontosság , mm/0,2-1,2" A 5mm ±5μm , mm/1-2" B 25mm ±6μm 5 MIKROMÉTER ÁVÁNY SOROZAT Mikrométerekhez használható max. 100 mm-ig , MIKROMÉTER ÁVÁNY Mértékegység: mm 6301 Mikrométerekhez használható max,100 mm-ig , SOROZAT CSŐ AAKÚ BESŐ MIKROMÉTER KÉSZET Mértékegység: mm Felbontás: 0,01 mm Pontosság: (3+n+/50)μm N = rudak száma = maximális mérési hossz Beállító etalonokkal együtt szállítjuk Keményfém mérősíkok Méréstartomány Úthossz Meghosszabbító rudak , mm 13mm 13mm, 25mm, 50mm , mm 13mm 13mm, 25mm, 50mm , mm 13mm 13mm, 25mm, 50mm, 100mm, 200mm , mm 13mm , mm 13mm 13mm, 25mm, 50mm (2db), 100mm, 200mm (2db), 300mm 13mm, 25mm, 50mm (2db), 100mm, 200mm (3db), 300mm (2db) 3222 SOROZAT 22

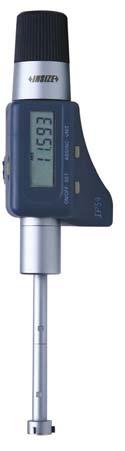

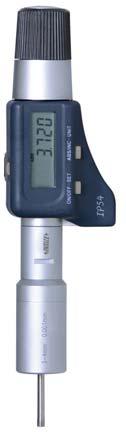

25 FOYADÉKÁÓ DIGITÁIS HÁROMPONTOS BESŐ MIKROMÉTER Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC ABS RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Racsni IP54 Beállító gyűrűkkel szállítjuk Opcionális tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Készlet Méréstartomány Ide tartozó mikrométerek Beállító gyűrű * 1.106,74 3-6mm 3-4mm,4-5mm,5-6mm Ø4mm, Ø5mm, Ø6mm Mértékegység: mm SOROZAT beállító gyűrű Önálló Méréstartomány Pontosság Beállító gyűrű * 370,66 3-4mm 4μm Ø4mm 22.5mm * 370,66 4-5mm 4μm Ø5mm 22.5mm * 370,66 5-6mm 4μm Ø6mm 22.5mm FOYADÉKÁÓ DIGITÁIS HÁROMPONTOS BESŐ MIKROMÉTER Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Racsni Beállító gyűrűkkel és hosszabbító rudakkal szállítjuk Opcionális tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* Önálló Méréstartomány Pontosság Beállító gyűrű Hosszabbító rúd * 282,37 6-8mm 4μm Ø6mm 100mm * 282, mm 4μm Ø8mm 100mm * 282, mm 4μm Ø10mm 100mm Készlet Mértékegység: mm beállító gyűrű toldó rúd SOROZAT Méréstartomány Ide tartozó mikrométerek Beállító gyűrű Hosszabbító rúd * 785, mm ABS IP54 6-8mm, 8-10mm, 10-12mm Ø6mm, Ø8mm, Ø10mm 100mm FOYADÉKÁÓ DIGITÁIS HÁROMPONTOS BESŐ MIKROMÉTER Önálló Méréstartomány Pontosság beállító gyűrű hosszabító rúd a b c * 304, mm 4μm Ø16mm 150mm 80 0,5 6 4, * 304, mm 4μm Ø16mm 150mm 80 0,5 6 4, * 317, mm 4μm Ø25mm 150mm 90 0, * 317, mm 4μm Ø25mm 150mm 90 0, * 350, mm 4μm Ø40mm 150mm 97 0, * 350, mm 5μm Ø40mm 150mm 97 0, * 378, mm 5μm Ø62mm 150mm 114 0,5 17,5 14, * 400, mm 5μm Ø62mm 150mm 114 0,5 17,5 14, * 416, mm 5μm Ø87mm 150mm 114 0,5 17,5 14, * 432, mm 5μm Ø87mm 150mm 114 0,5 17,5 14,5 Készlet Méréstartomány Ide tartozó mikrométerek beállító gyűrű hosszabító rúd * 558, mm 12-16mm,16-20mm Ø16mm 150mm * 1.170, mm 20-25mm,25-30mm, Ø25mm, 30-40mm, 40-50mm Ø40mm 150mm * 1.379, mm 50-63mm,62-75mm, Ø62mm, 75-88mm,87-100mm Ø87mm 150mm ABS IP54 Felbontás: 0,001 mm/0,00005 IP54 por/folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Racsni Beállító gyűrűkkel és hosszabbító rudakkal szállítjuk Opcionális tartozék: SPC kábel Gyártói kalibrációs bizonylattal szállítva* SOROZAT beállító gyűrű toldó rúd FOYADÉKÁÓ DIGITÁIS HÁROMPONTOS BESŐ MIKROMÉTER cserélhető pofák Méréstartomány toldó rúd Pontosság Hosszabbító rúd * 445, mm 5μm 150mm * 512, mm 5μm 150mm * 590, mm 5μm 150mm * 689, mm 5μm 150mm , mm 7μm 150mm , mm 7μm 150mm , mm 7μm 150mm , mm 7μm 150mm Felbontás: 0,001 mm/0,00005 Mindegyik mikrométerhez két cserélhető mérőpofa készlet tartozik, különböző méréstartományokhoz IP54 por / folyadékálló Kapcsológombok funkciói: be/ki (on/off), beállítás (set), mm/coll, ABS/INC RS232 adatkimenet Telep: SR44 vagy R44, automatikusan kikapcsol Keményfém mérősíkok Racsni Beállító hosszabbító rudakkal szállítjuk Opcionális tartozék: SPC kábel, beállító gyűrűk (kód: 6312) Gyártói kalibrációs bizonylattal szállítva * ABS IP SOROZAT Mértékegység: mm 23

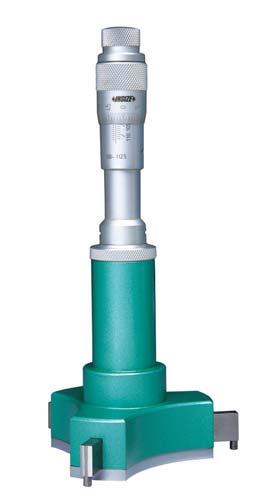

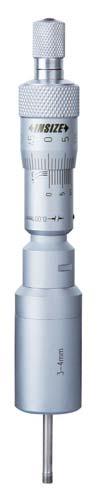

26 HÁROMPONTOS BESŐ MIKROMÉTER 3227-A SOROZAT 3227-B SOROZAT 3227-C SOROZAT 3227-D SOROZAT A típus B típus Mértékegység: mm Mértékegység: mm C típus D típus beállító gyűrű cserélhető pofák toldó rúd Felbontás: 0,001 mm Keményfém mérőpofák Racsni Beállító gyűrűvel együtt szállítjuk Önálló Méréstartomány Típus Pontosság beállító gyűrű hosszabító rúd a b c ,62 3-4mm A 4μm Ø4mm 22, ,62 4-5mm A 4μm Ø5mm 22, ,62 5-6mm A 4μm Ø6mm 22, ,97 6-8mm B 4μm Ø6mm 100mm 54,5 1,5 2, , mm B 4μm Ø8mm 100mm 54,5 1,5 2, , mm B 4μm Ø10mm 100mm 54,5 1,5 2, , mm C 4μm Ø16mm 150mm 80 0,5 6 4, , mm C 4μm Ø16mm 150mm 80 0,5 6 4, , mm C 4μm Ø25mm 150mm 90 0, , mm C 4μm Ø25mm 150mm 90 0, , mm C 4μm Ø40mm 150mm 97 0, , mm C 5μm Ø40mm 150mm 97 0, , mm D 5μm Ø62mm 150mm 114 0,5 17,5 14, , mm D 5μm Ø62mm 150mm 114 0,5 17,5 14, , mm D 5μm Ø87mm 150mm 114 0,5 17,5 14, , mm D 5μm Ø87mm 150mm 114 0,5 17,5 14, , mm D 5μm 150mm 145 0,5 19,5 14, , mm D 5μm 150mm 145 0,5 19,5 14,5 Készlet Méréstartomány Ide tartozó mikrométerek beállító gyűrű hosszabító rúd ,09 3-6mm 3-4mm,4-5mm,5-6mm Ø4mm,Ø5mm,Ø6mm , mm 6-8mm,8-10mm,10-12mm Ø6mm,Ø8mm,Ø10mm 100mm , mm 12-16mm,16-20mm Ø16mm 150mm , mm 20-25mm,25-30mm,30-40mm,40-50mm Ø25mm,Ø40mm 150mm , mm 50-63mm,62-75mm,75-88mm,87-100mm Ø62mm,Ø87mm 150mm 24

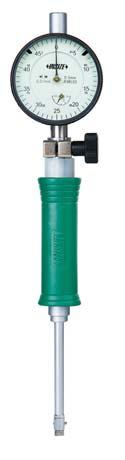

27 FURATMÉRŐ 2122 SOROZAT 2322 SOROZAT A A Olvassa le az átmérő értékét közvetlenül, miután megadta a beállító gyűrű méretét A minimum érték nyomon követő funkció automatikusan meg tudja találni az átmérőt Opcionális tartozék: beállító gyűrű (kód: 6312), hosszabbító rúd (kód: 7351) Méréstartomány Mérőóra Pontosság Ismételhetőség A 78, mm ±0.015mm 0.003mm A 78, mm ±0.018mm 0.003mm Analóg mérőóra, A 78, mm 10 mm tartomány, ±0.018mm 0.003mm A 81, mm felbontás: ±0.018mm 0.003mm A 79, mm 0,01 mm ±0.018mm 0.003mm (kód: FA) A 126, mm ±0.018mm 0.003mm A 138, mm ±0.018mm 0.003mm Méréstartomány Mérőóra Pontosság Ismételhetőség A 166, mm Digitális mérőóra, ±0,015mm 0,003mm A 167, mm 12,7 mm/0,5 mm ±0,018mm 0,003mm tartomány, felbontás: 0, A 168, mm ±0,018mm 0,003mm A 197, mm mm/0,0001 ±0,018mm 0,003mm A 218, mm (kód: F) ±0,018mm 0,003mm 130 SR1 ülék (kerámia) Ø mm SR1.5 (acél) érintkező pont 6.4 Ø12.7 F ülék (kerámia) ØE A 35 mm - 450mm SR1.5(kerámia) érintkező pont Méréstartomány A B C ØD ØE F 35-60mm SR mm SR mm SR mm SR mm SR mm SR B C ØD FURATMÉRŐ KISÁTMÉRŐJŰ FURATOKHOZ 2152 SOROZAT 2852 SOROZAT Olvassa le az átmérő értékét közvetlenül, miután megadta a beállító gyűrű méretét A minimum érték nyomon követő funkció automatikusan meg tudja találni az átmérőt Opcionális tartozék: beállító gyűrű (kód: 6312) Méréstartomány Mérőóra Pontosság Ismételhetőség , mm Analóg mérőóra, ±0,012mm 0,003mm , ,5mm 3 mm tartomány, felbontás: 0,01 mm (kód: F) ±0,012mm 0,003mm Méréstartomány Mérőóra Pontosság Ismételhetőség , mm Digitális mérőóra, 12,7mm/0,5 mm ±0,012mm 0,003mm , ,5mm tartomány, felbontás: 0,002 mm/0,0001 (kód: F) ±0,012mm 0,003mm SR1 ülék (kerámia) 6-10mm SR0.75 (acél) erintkezési pont SR1 ülék (acél) 10-18,5mm SR0.5 (acél) érintkező pont 25

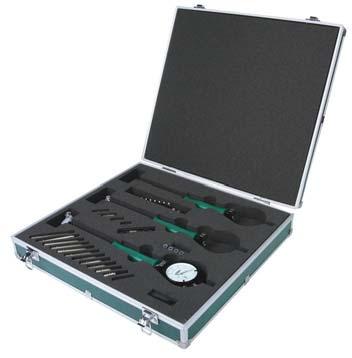

28 ÜÉK FURATMÉRŐKHÖZ SOROZAT Alkalmazandó furatmérők Mérősík anyaga Készlet darabszáma Ülék méréstartománya , mm Acél 9db 6 6,5 7 7,5 8 8,5 9 9, , ,5mm Kerámia 9db , mm Kerámia 9db , mm Kerámia 6db , mm Kerámia 12db , mm Kerámia 5db , mm Kerámia 5db FURATMÉRŐ KÉSZET 2824-S3 Opcionális tartozék: beállító gyűrű (kód: 6312) Méréstartomány Mérőóra Furatmérők Pontosság Ismételhetőség 2824 SOROZAT 2824-S3 211, mm Analóg mérőóra, (kód: FA), 10 mm tartomány, felbontás: 0,01 mm 18-35mm 35-60mm mm 18-35mm ±0,015mm 35-60mm ±0,018mm mm ±0,018mm 0,003mm HOSSZABBÍTÓ RÚD SOROZAT 7351-EX11 A ØD Mély furat mérését segíti elő A 2322 és 2122 kódú furatmérőkkel használható Alkalmazandó furatmérők A ØD 7351-EX11 75, mm, mm, mm, mm 7351-EX12 92, EX21 80, mm, mm ,5 26

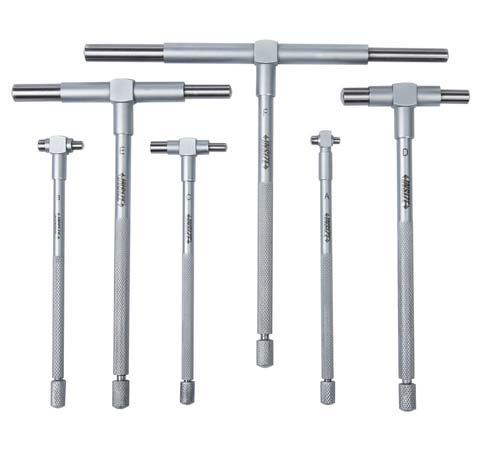

29 TEESZKÓPOS IDOMSZER 4206 SOROZAT rögzítő db idomszer egy készletben Furatok belső átmérőjének, vájatok szélességének gyors mérésére szolgál Szatén króm bevonat Méréstartomány Øa Øb Øc 8-12,7mm 115 3,9 2,9 6,2 12,7-19mm 115 5,3 3,8 6, mm 115 5,3 3,8 6, mm 137 7,6 6,1 7, mm 137 7,6 6,1 7, mm 137 7,6 6,1 7,2 Teljes méréstartomány Ide tartozó idomszerek , mm 8-12,7mm 12,7-19mm 19-32mm 32-54mm 54-90mm90-150mm BEÁÍTÓ GYŰRŰ Névleges méret ,07 Ø3mm ,07 Ø4mm ,07 Ø5mm ,21 Ø6mm Névleges méret ,35 Ø35mm ,57 Ø36mm ,57 Ø38mm ,57 Ø40mm ,21 Ø7mm ,21 Ø8mm ,21 Ø9mm ,71 Ø42mm ,71 Ø44mm ,71 Ø45mm 6312 SOROZAT BÁRMIYEN MÉRETBEN TUDJUK SZÁÍTANI Ø3 mm - Ø300 mm között IGÉNY SZERINT, PÉDÁU: Ø17 mm, Ø17,1 mm, Ø17,12 mm, Ø17,123 mm Belső mikrométerek, hárompontos belső mikrométerek, és furatmérők nullapont beállítására szolgál Eltérés (névleges méret és a beállító gyűrűn jelölt méret közötti különbség): ±3μm Ø3-100 mm esetén, ±5μm Ø mm esetén Hengeresség: 1μm Ø3-100 mm esetén, 2μm Ø mm esetén, 2,5μm Ø mm esetén ,21 Ø10mm ,94 Ø11mm ,94 Ø12mm ,94 Ø13mm ,94 Ø14mm ,94 Ø15mm ,16 Ø16mm ,16 Ø17mm ,16 Ø18mm ,16 Ø19mm ,16 Ø20mm ,96 Ø22mm ,96 Ø24mm ,96 Ø25mm ,10 Ø26mm ,10 Ø28mm ,10 Ø30mm ,35 Ø32mm ,35 Ø34mm ,85 Ø46mm ,85 Ø47mm ,85 Ø48mm ,85 Ø50mm ,30 Ø55mm ,10 Ø60mm ,24 Ø62mm ,24 Ø65mm ,46 Ø70mm ,22 Ø75mm ,88 Ø80mm ,56 Ø85mm ,55 Ø90mm ,82 Ø95mm ,52 Ø100mm ,83 Ø125mm ,30 Ø150mm ,76 Ø175mm ,90 Ø200mm 27

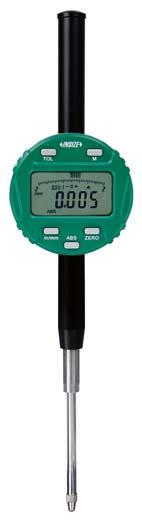

30 DIGITÁIS MÉRŐÓRA 2103 SOROZAT F F F SOROZAT 50 Ø58 Ø Ø ABS M2.5X0.45 Ø Ø58 Ø Ø Számjegyes és analóg leolvashatóság A kijelző 320 o -fokkal elforgatható Kapcsológombok funkciói: tűrés OK-selejt osztályozás kijelzője, adat előre beállítás, mérés irány megváltoztatása, max, / min, / méréstartomány, coll/metrikus mértékegység átváltás, abszolút/növekmény mérés Telep: CR2032, automatikusan kikapcsol USB adatkimenet Opcionális tartozék: SPC kábel, hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Felbontás: 0,001 mm/ 0,00005 Pontosság Méréstartomány (fges) Hiszterézis (fu) M2.5X0.45 Ø13 Ø Megjegyzés F * 139, mm/0.5" 5μm 2μm apos hátlap F * 158, mm/1" 5μm 3μm apos hátlap Ø58 Ø13 Ø Ø A kijelzőt 320 o fokkal el lehet forgatni F * 253, mm/2" 6μm 3μm apos hátlap Felbontás: 0,01 mm/ 0,00005 Méréstartomány Pontosság (fges) Hiszterézis (fu) Megjegyzés F * 74, mm/0.5" 20μm 10μm apos hátlap F * 95, mm/1" 20μm 10μm apos hátlap F * 172, mm/2" 30μm 10μm apos hátlap 61 M2.5X max. méréstartomány max./min./méréstartomány min. AUTOMATIKUS KIKAPCSOÁS NÉKÜI DIGITÁIS INDIKÁTOR adatkimeneti rendszer (választható) F 2113 SOROZAT Nem rendelkezik automatikus kikapcsolással, a forma és az acél szerkezeti deformációit öveti hosszú ideig nyomon Alacsony energiafogyasztás Gomb funkciók: be/ki, nulla, mm/inch CR2032 típusú telep apos hátlappal Adatkimenet Választható tartozék: adatkimeneti rendszer (kód: 7305-SPC1) Választható tartozék: hátlapok, érintőhegyek Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Felbontás Pontosság (fges) Hiszterézis (fu) F* 61,94 12,7mm/0,5" 0,01mm/0,0005" 20μm 10μm F* 139,46 12,7mm/0,5" 0,001mm/0,00005" 5μm 2μm 28

31 VÍZÁÓ DIGITÁIS JEZŐKÉSZÜÉK IP IP65 por/vízálló Gomb funkciók: be/ki, nulla, mm/inch CR2032 típusú telep, automatikusan kikapcsol Adatkimenet Választható tartozék: adatkimeneti rendszer, hátlapok, érintőhegyek Gyártói kalibrációs bizonylattal szállítva* Felbontás Pontosság (fges) HŰTŐFOYADÉKÁÓ ADATKIMENET Hiszterézis (fu) Megjegyzés F * 63,33 12,7mm/0,5" 0,01mm/0,0005" 20μm 10μm lapos hátlap F * 144,75 12,7mm/0,5" 0,001mm/0,00005" 5μm 2μm lapos hátlap lapos hátlap 2115 SOROZAT ANAÓG MÉRŐÓRA ANAÓG MÉRŐÓRA A 30 Ø SOROZAT Ø42 16 Ø F 2311 SOROZAT B 14.5 D Ø Ø4 M2.5X0.45 Felbontás: 0,01mm Felbontás B D Értékhatár mutatókkal és óraüvegkeret rögzítővel szállítjuk FA * 0,01mm Opcionális tartozék: hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* A * 0,01mm Méréstartomány (fges) (fu) tartomány / ford. Megjegyzés Számlap leolvasás Pontosság Hiszterézis Mérés FA * 40,21 30mm 35μm 7μm 1mm apos hátlap A * 39,79 30mm 35μm 7μm 1mm Füles hátlap Kőcsapágy Értékhatár mutatókkal szállítjuk Opcionális tartozék: hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Méréstartomány (fges) Pontosság Hiszterézis (fu) Felbontás B D A * 0,01mm 48 12,5 Méréstartomány / ford. Megjegyzés Számlap leolvasás F * 22,51 5mm 16μm 3μm 0,5mm apos hátlap 0-50 PRECÍZIÓS ANAÓG MÉRŐÓRA Felbontás: 0,001mm Kőcsapágy Értékhatár mutatókkal Óraüveg keret rögzítővel szállítjuk Opcionális tartozék: hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Pontosság (fges) Hiszterézis (fu) * A 108,3 126,2 57,7 39,5 Ø D * B 108,3 126,2 57,7 29,5 Ø A 138,4 168, ,3 Ø D B 167,6 207, ,8 Ø10 A típus B típus Méréstartomány Felbontás Típus Pontosság (fges) Hiszterézis (fu) Méréstartomány/ford. Számlap leolvasás Megjegyzés * 70,67 50mm 0,01mm A 40μm 8μm 1mm apos hátlap, füles póthátlappal D * 83,42 50mm 0,01mm B 40μm 8μm 1mm apos hátlap, füles póthátlappal ,75 80mm 0,01mm A 50μm 9μm 1mm apos hátlap, füles póthátlappal D 182,24 100mm 0,01mm B 50μm 9μm 1mm apos hátlap, füles póthátlappal Méréstartomány Méréstartomány Méréstartomány/ ford FA Számlap leolvasás Megjegyzés A B C D FA * 45,37 1mm 5μm 2μm 0,2mm lapos hátlap 45 62,5 19, SOROZAT ANAÓG MÉRŐÓRA Ütésálló Kőcsapágy Értékhatár mutatókkal szállítjuk Opcionális tartozék: hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Típus A B C D E A B típus hátlapja 2309 SOROZAT Szár rögzítő Ø10mm, a D típushoz 29

32 DIGITÁIS MÉRŐÓRA FURATMÉRŐKHÖZ DIGITÁIS MÉRŐÓRA Kifejezetten furatmérőkhöz készül A minimum érték nyomon követő funkcióval automatikusan megtalálja az átmérőt Olvassa le közvetlenül az átmérőt, majd be kell írni a beállító gyűrűméretet Számjegyes és analóg leolvasás A kijelző 320 -fokkal elforgatható Kapcsológombok funkciói: minimum érték nyomon követés, kalibrálás, adat előre beállítás, coll/metrikus mértékegység átváltás, abszolút/ növekmény mérés Telep: CR2032, automatikusan kikapcsol USB adatkimenet Opcionális tartozék: SPC kábel, hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva * akciós ár Felbontás Pontosság (fges) F 2108 SOROZAT Hiszterézis (fu) Megjegyzés F * 101,28 12,7mm/0,5" 0,002mm/0,0001" 20μm 10μm apos hátlap F Gazdaságos modell Kapcsológomb funkciók: be/ki (on/off), coll/ mm, nullapont beállítás Telep: CR2032, automatikusan kikapcsol USB adatkimenet Opcionális tartozék: SPC kábel, hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Méréstartomány Felbontás Pontosság (fges) 2112 SOROZAT Gazdaságos modell Hiszterézis (fu) Megjegyzés * 51,68 12,7mm/0,5" 0,01mm/0,0005" 20μm 10μm Fogas hátlap * 120,64 12,7mm/0,5" 0,001mm/0,00005" 5μm 2μm Fogas hátlap F * 50,56 12,7mm/0,5" 0,01mm/0,0005" 20μm 10μm apos hátlap F * 119,78 12,7mm/0,5" 0,001mm/0,00005" 5μm 2μm apos hátlap F * 67,76 25,4mm/1" 0,01mm/0,0005" 20μm 10μm apos hátlap F * 130,91 25,4mm/1" 0,001mm/0,00005" 5μm 3μm apos hátlap ANAÓG MÉRŐÓRA ÜTÉS ÉS FOYADÉKÁÓ ANAÓG MÉRŐÓRA A 2308 SOROZAT IP SOROZAT Felbontás: 0,01mm Kőcsapágy Értékhatár mutatókkal és óraüvegkeret rögzítővel szállítjuk Opcionális tartozék: hátlapok, érintő hegyek Gyártói kalibrációs bizonylattal szállítva* Pontosság (fges) Hiszterézis (fu) Kőcsapágy Rubin érintő hegy Két mérési irány Nem mágneseződő óratest Két rögzítővel szállítjuk: Ø4 mm és Ø8 mm átmérő Felbontás Méréstartomány (fges) (fu) leolvasás Pontosság Hiszterézis Számlap Kérje ajánlatunkat! 0,01mm 0,8mm 13μm 3μm Méréstartomány Méréstartomány Méréstartomány/ ford. Megjegyzés A * 20,62 3mm 14μm 3μm 1mm füles hátlap FA * 20,62 3mm 14μm 3μm 1mm lapos hátlap A * 20,62 5mm 16μm 3μm 1mm füles hátlap FA * 20,62 5mm 16μm 3μm 1mm lapos hátlap A * 16,43 10mm 17μm 3μm 1mm füles hátlap FA * 16,43 10mm 17μm 3μm 1mm lapos hátlap Felbontás: 0,01mm Kőcsapágy IP54 por/folyadékálló Pontosság (fges) Hiszterézis (fu) F apos hátlappal szerelve Méréstartomány Méréstartomány/ ford. Számlap leolvasás F 36,36 10mm 17μm 3μm 1mm ÜTÉSÁÓ ANAÓG MÉRŐÓRA HENGERES ANAÓG SZÖGTAPINTÓS MÉRŐÓRA A 2314 SOROZAT SOROZAT rögzítők Felbontás: 0,01 mm Ütésálló Kőcsapágy Értékhatár mutatókkal és óraüvegkeret rögzítővel szállítjuk. Kapcsológombok: be/ki (on/off), nullázó (zero) Gyártói kalibrációs bizonylattal szállítva* Pontosság (fges) Hiszterézis (fu) apos hátlappal szerelve Méréstartomány Méréstartomány/ ford. Számlap leolvasás FA * 22,73 10mm 20μm 3μm 1mm

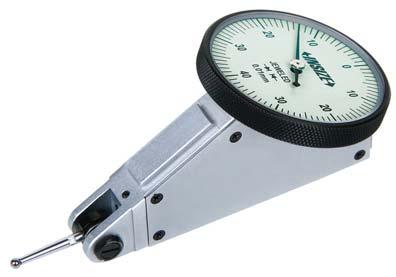

33 ANAÓG SZÖGTAPINTÓS MÉRŐÓRA ANAÓG MÉRŐÓRA KÖVES CSAPÁGGYA SOROZAT 2398 SOROZAT 2380 SOROZAT rögzítők Kőcsapágy Keményfém érintő hegy Két mérési irány Nem mágneseződő óratest Két rögzítővel szállítjuk: Ø4 mm és Ø8 mm átmérő Opcionális tartozék: szögtapintó Gyártói kalibrációs bizonylattal szállítva* Felbontás Méréstartomány Pontosság Hiszterézis Számlap (fges) (fu) leolvasás A * 35,57 0,01mm 0,8mm 13μm 3μm Ø30 16, * 38,24 0,01mm 0,8mm 13μm 3μm Ø37,5 16, * 60,53 0,002mm 0,2mm 6μm 2μm Ø30 16 Kőcsapágy Keményfém érintő hegy Két mérési irány Nem mágneseződő óratest Két rögzítővel szállítjuk: Ø4 mm és Ø8 mm átmérő Opcionális tartozék: szögtapintó Gyártói kalibrációs bizonylattal szállítva* Felbontás Méréstartomány Pontosság (fges) rögzítők Hiszterézis (fu) Számlap leolvasás * 41,86 0,01mm 0,8mm 13μm 3μm ANAÓG MÉRŐÓRA KÖVES CSAPÁGGYA rögzítő tagok 2399 SOROZAT Kőcsapágy Keményfém érintkező-hegy Két mérésirány Nem mágneseződő test Két rögzítő taggal szállítjuk ármérő: ø4 mm és ø8 mm Választható tartozék: szögtapintó Gyártói kalibrációs bizonylattal szállítva* Felbontás Méréstartomány Pontosság (fges) Hiszterézis (fu) Számlap leolvasás * 41,86 0,01mm 0,8mm 13μm 3μm ANAÓG EENŐRZŐ MÉRŐÓRA TARTÓ Fecskefarkú horony Ø4 mm-es szár furat Ø8 mm-es szár furat SOROZAT Szár keresztmetszet Szár hosszúság () ,98 9x9mm 100mm 31

34 INEÁRIS IDOMSZER ÉS KIJEZŐ EGYSÉG (VÍZÁÓ) Riasztás (tűréshatárértéken kívül) kijelző egység Hátoldal teljesítményszabályozás külső vezérlés Piros fény (A felső tűréshatárértéken felül) Zöld fény (tűréshatáron belül) Piros fény (Az alsó tűréshatárérték alatt) lineáris mérőhöz adatkimenet tápáram 7106 SOROZAT nullára állít IP65 tűréshatárérték beállítása lineáris idomszer INEÁRIS IDOMSZER MŰSZAKI EÍRÁSA Méréstartomány 12mm 12mm Felbontás 0,01mm 0,001mm Pontosság 20μm 5μm Hiszterézis 10μm 2μm Mérés elve Feszültség Mintavételi gyakoriság Élettartam Por/vízálló kapacitás rendszer 5V 100 alkalom / másodperc. tíz millió ciklus IP65 Mérőerő 1,5N Kábel hosszúság Adatkimenet 2m négy-eres kábel KIJEZŐ EGYÉG MŰSZAKI EÍRÁSA Kijelző 6 számjegy Összekapcsolandó lineáris idomszerek mennyisége Tűréshatárérték beállítása, és véleményezés a Tűréshatárérték figyelmeztető és fényjelzésekkel (felső határértéken kívül, tűréshatáron belül, alsó határértéken kívül) Teljesítményszabályozás Külső vezérlés Adatkimenet Tápforrás a berendezéseken kívül lévő vezérlőnek küldi ki a tűréshatár véleményezést (felső határértéken kívül, tűréshatáron belül, alsó tűréshatárértéken kívül) a kijelző egységek vezérlése kívülről (nulla beállítása, leolvasások tartása személyi számítógéphez csatlakoztatható DC9~24V ineáris idomszer: rázkódásálló, vízálló, porálló, nagysebességű mozgáshoz alkalmas, hosszú élettartam Kijelző egység: tűréshatárérték beállítása, és véleményezés (felső határértéken kívül, tűréshatáron belül, alsó határértéken kívül), a véleményezést kiküldi a berendezéseken kívül lévő vezérlőnek, nulla értékre állít, a kívülről érkező leolvasást is tárolja , , ,23 TÖBBSZÖRÖS INEÁRIS MÉRŐRENDSZER 4 csatornás interfész doboz hátoldal P Alsó határértéken kívül (piros) Felső határértéken kívül (piros) Tűréshatáron belül (zöld) Tűréshatáron Valós idejű nulla belül leolvasás beállítás (zöld) lineáris idomszer IP P SOROZAT 8 csatornás interfész doboz P hátoldal adatgyűjtés 32 INEÁRIS IDOMSZER MŰSZAKI EÍRÁSA Méréstartomány 12mm 12mm Felbontás 0,01mm 0,001mm Pontosság 20μm 5μm Hiszterézis 10μm 2μm Mérés elve Feszültség Mintavételi gyakoriság Élettartam Por/vízálló kapacitás rendszer 5V 100 alkalom / másodperc. tíz millió ciklus IP65 Mérőerő 1,5N Kábel hosszúság Adatkimenet 2m Rs232 4-csatornás interfész doboz csatlakozói INTERFÉSZ DOBOZ MŰSZAKI EÍRÁSA P P Összekapcsolandó lineáris idomszerek mennyisége Adatport Tápforrás 4db RS232andRS485 DC9~24V 8db A szoftvert az interfész dobozokkal együtt szállítjuk. A szoftverben beállítható mindegyik csatorna tűrésértéke, és mutatja a véleményezést (piros, amikor a tűréshatárértékeken kívül esik, zöld, amikor a tűréshatár értékeken belül esik a mért érték), nullapont beállítás, manuális, illetve automatikus adatgyűjtés (az idő beállítható), kimenő adatok Excelbe, jelentés nyomtatása Kérje ajánlatunkat! Kérje ajánlatunkat! P Kérje ajánlatunkat! P Kérje ajánlatunkat!

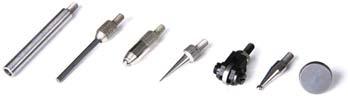

35 SZÖGTAPINTÓ ANAÓG EENŐRZŐ MÉRŐÓRÁKHOZ ÉRINTKEZŐ PONT SOROZAT 6282 Mérősík anyaga ,85 keményfém D Mérősík anyaga ,22 acél ,45 acél 30 Analóg ellenőrző mérőórákhoz Érintőhegy anyaga D , , Acél 16,5 SØ , , Keményfém 16,5 SØ ,35 Acél 16 SØ ,02 Keményfém 16 SØ2 UNIVERZÁIS TARTÓ ANAÓG EENŐRZŐ MÉRŐÓRÁHOZ Mérősík anyaga SØD ,60 acél ,60 keményfém ,91 keményfém ,60 keményfém ,60 keményfém 4 Mérősík anyaga ,51 acél Mérősík anyaga ,93 acél Fecskefarkú horony 6297 SOROZAT Mérősík anyaga ØD ,36 acél ,24 acél ,24 acél ,26 acél ,71 acél 30 Ø15 Mérősík anyaga ,04 keményfém Arra szolgál, hogy a munkadarabhoz állítsuk a mérőórát a kívánt helyzetben ,35 ANAÓG EENŐRZŐ MÉRŐÓRA KÖZPONTOSÍTÓ TARTÓ Ø8 Mérősík anyaga ,59 keményfém ,59 keményfém ,59 keményfém ,59 keményfém 40 Mérősík anyaga 1 SR ,85 acél , ,51 acél , ,91 acél , Mérősík anyaga ,20 acél Fecskefarkú horony 6291 SOROZAT Mérősík anyaga ,24 acél Ø4 mm-es szár furat 108 ÉRINTKEZŐ PONT HOSSZABBÍTÓ Anyag ,45 Acél 10 Szerszámgépen, illetve munkagépen a hengerek, illetve furatok központosítására szolgál ,55 Ø ,63 Acél ,63 Acél ,88 Acél ,18 Acél ,59 Acél ,85 Acél ,35 Acél ,35 Acél

36 APOS HÁTAP Ø6.5 Ø6.5 6 Ø Ø Alumíniumból készült Digitális/analóg mérőórákhoz Digitális/analóg mérőórákhoz SOROZAT , (except , F) A, FA A, FA , MÁGNESES ÁVÁNY MÉRŐÓRÁS IDOMSZER ÁVÁNY Finom beállítás Ø Szár furat Ø8 mm Tartó 20º szögben állítható Szár furat Ø4 Szár furat Ø8 mm hüvellyel 6200 SOROZAT 6201 SOROZAT Sima ülék Ø A tartó függőleges irányban mozgatható 100mm Finom beállítás tartománya: 2 mm 20 Ülék ,19 Barázdált, laposság 1,5 μm, keménység HRC60± SOROZAT Mágneses térerősség Digitális/analóg mérőórákhoz, és analóg ellenőrző mérőórákhoz Alkalmazandó tartó szár 6202 SOROZAT Megjegyzés ,33 60kgf Ø8mm,Ø4mm,3/8"DIA finombeállító nélkül ,82 60kgf Ø8mm,Ø4mm,3/8"DIA Finombeállítóval ,79 80kgf Ø8mm,Ø4mm,3/8"DIA Finombeállítóval ,92 100kgf Ø8mm,Ø4mm,3/8"DIA Finombeállítóval KÖZPONTOSSÁGMÉRŐ MŰSZER MÉRŐÓRÁS IDOMSZER ÁVÁNY A tartó függőleges irányban mozgatható: 150 mm Finom beállítás tartománya: 2 mm 42 Tartó Ø30 Finom beállítás 74 Szár furat Ø8 mm Barázdált ülék 90 W X95 D Applicableholdingstem Anvil ,51 Ø8mm SOROZAT serratedflatness1,5μm hardnesshrc60± SOROZAT MUNKAPAD KÖZPONT csúcsnyereg oszlop fecskefarkú horony szárfurat Ø8 csúcsnyereg vezetőfelszín 4782 SOROZAT V-alakú horony V-alakú horony 2 μm pontosság Választható tartozék: mutatós vizsgáló idomszer mini mágneses állván (kód: ) 34 Alkalmazható átmérő Ø3,5mm-25mm Ø1mm-25mm kiegészíthető másik mágneses állvánnyal is Edzett öntött vas vezetőfelszín Mozgatható oszlop Két középpont között lévő távolság: 300 mm Pontosság Központ magassága Központ kúpja ,025mm 80 MT1

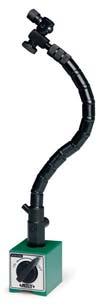

37 FEXIBIIS KARÚ MÁGNESES ÁVÁNY Szár furat Ø4 mm UNIVERZÁIS MÁGNESES ÁVÁNY Szár furat 3/8 átm. Ø8 mm hüvellyel Ø SOROZAT SOROZAT A 140 Analóg ellenőrző mérőórákhoz 50(W)X60(D) Mágneses erő Alkalmazható tartó szár A 28,79 80kgf Ø8mm, Ø4mm, 3/8 DIA MINI MÁGNESES ÁVÁNY Fecskefarkú horony Ø8 Szár furat Ø8mm Ø SOROZAT Finombeállítóval és fecskefarkú horonnyal (W)X36(D) Mágneses erő Alkalmazható tartó szár ,52 40kgf Ø8mm MINI MÁGNESES ÁVÁNY Fecskefarkú horony Fecskefarkú horony Ø8 mm-es szár furat Fecskefarkú horony Ø8 mm-es szár furat Fecskefarkú horony Ø8 mm-es szár furat GRÁNIT ÖSSZEHASONÍTÓ IDOMSZER ÁVÁNY Tartó Ø30 Finom beállítás Szár furat Ø8 mm Ø6 Szár furat Ø6 mm Szár furat Ø8 mm 6211 SOROZAT 25 Analóg ellenőrző mérőórákhoz Fecskefarkú horonnyal Ø30 Mágneses erő Alkalmazandó tartó szár ,95 10kgf Ø6mm,Ø8mm 225 Talp 6866 SOROZAT (W)X150(D) A tartó függőleges irányban mozgatható: 150 mm Finom beállítás tartománya: 2 mm Alkalmazandó tartó szár Talp ,40 Ø8mm laposság 2,5μm Digitális/analóg mérőórákhoz, és analóg ellenőrző mérőórákhoz Mágneses térerősség Alkalmazandó tartó szár ,23 80kgf Ø8mm ,56 80kgf Ø8mm ,40 100kgf Ø8mm 35

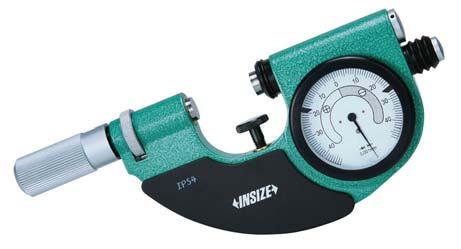

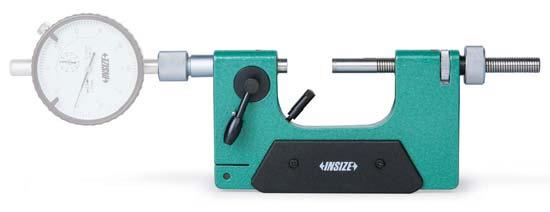

38 MÉRŐÓRÁS VIÁS IDOMSZER Analóg mérőóra nem alap tartozék W 2184 SOROZAT A hengerek és tengelyek átmérőjének megítéléséhez gyors OK/selejt osztályozó Ülék visszahúzás lökethossza: 3 mm Mérőerő: 6-9 N Keményfém mérősíkok Az ülékek elülső élei le vannak gömbölyítve, hogy a könnyebb legyen a munkadarabot beilleszteni Méréstartomány A B W 79, mm W 101, mm W 121, mm W 142, mm W 163, mm A 33 B Ø8 Opcionális mérőórák: - Analóg mérőóra, mérési tartomány: 10 mm; felbontás: 0,01 mm (kód: FA) - Digitális mérőóra: mérési tartomány: 12,7 mm/0,5 ; felbontás: 0,01 mm/0,0005 (kód: F) MÉRŐÓRÁS VIÁS IDOMSZER IP54 Tömegtermelés megítéléséhez gyors OK/selejt osztályozó Analóg mérőóra: méréstartomány: ±0,04 mm, felbontás: 0,001 mm, pontosság: 0,001 mm IP54 folyadékálló Mérőerő: 5-10 N Keményfém mérősíkok Az ülékek elülső élei le vannak gömbölyítve, hogy a könnyebb legyen a munkadarabot beilleszteni Méréstartomány D , mm , mm , mm , mm D Ø SOROZAT BESŐ MÉRŐÓRÁS KAROS MÉRŐÓRA KÜSŐ MÉRŐÓRÁS KAROS MÉRŐÓRA SOROZAT 2332 SOROZAT Méréstartomány Felbontás Pontosság A D , mm 0,01mm ±0,04mm 50 3 Ø , mm 0,01mm ±0,04mm 80 6 Ø , mm 0,01mm ±0,04mm 90 8 Ø , mm 0,01mm ±0,04mm Ø3 Méréstartomány Felbontás Pontosság , mm 0,01mm ±0,04mm , mm 0,01mm ±0,04mm , mm 0,01mm ±0,04mm 55 36

39 DIGITÁIS BESŐ TOÓMÉRŐ DIGITÁIS KÜSŐ TOÓMÉRŐ 2151 SOROZAT 2132 SOROZAT A Számjegyes és analóg leolvasás D A kijelző 320o fokban elforgatható Kapcsológomb funkciók: tűrés OK-selejt osztályozó kijelző, adatok előre beállítása, mérési irány változtatás, max./min./méréstartomány, coll/metrikus mértékegység átváltás, abszolút/növekmény mérés Telep: CR2032, automatikus kikapcsolás USB adat kimenet Opcionális tartozék: SPC kábel Méréstartomány Felbontás Pontosság A D , mm/0,6-1,4" 0,01mm/0,0005" ±0,04mm 50 3 Ø , mm/1,4-2,2" 0,01mm/0,0005" ±0,04mm 80 6 Ø , mm/2,2-3" 0,01mm/0,0005" ±0,04mm 90 8 Ø3 Számjegyes és analóg leolvasás A kijelző 320o fokban elforgatható Kapcsológomb funkciók: tűrés OK-selejt osztályozó kijelző, adatok előre beállítása, mérési irány változtatás, max./min./méréstartomány, coll/metrikus mértékegység átváltás, abszolút/növekmény mérés Telep: CR2032, automatikus kikapcsolás USB adat kimenet Opcionális tartozék: SPC kábel 6 Ø3 Méréstartomány Felbontás Pontosság , mm/0-0,8" 0,01mm/0,0005" ±0,04mm 60 VASTAGSÁGMÉRŐ VASTAGSÁGMÉRŐ SOROZAT 2862 SOROZAT Ø Ø40 80 Ø10 14 efektetve használva az asztalon elhelyezett kisméretű tárgyak mérésére szolgál Méréstartomány Felbontás Pontosság , mm 0,1mm ±0,05mm Méréstartomány Felbontás Pontosság , mm 0,05mm ±0,1mm , mm 0,05mm ±0,1mm DIGITÁIS VIÁS IDOMSZER SOROZAT Méréstartomány Felbontás Pontosság , mm / 0-1" 0,01mm / 0,0005" ±0,03mm 37

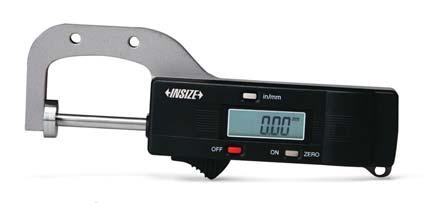

40 DIGITÁIS VASTAGSÁGMÉRŐ Kerámia tengely és tapintó Kapcsológombok funkciói: be/ki (on/off), coll/mm Kerámia tengely és tapintó Telep: CR2032, automatikusan kikapcsol 2871 SOROZAT Méréstartomány Felbontás Pontosság , mm/0-0.4" 0.01mm/0.0005" ±0.02mm , mm/0-0.4" 0.001mm/ " ±0.005mm VASTAGSÁGMÉRŐ mértékegység Ø10 Ø58 Ø10 kerámia SØ3 Ø10 acél 125 A típus B típus SOROZAT Méréstartomány Felbontás Pontosság Típus , mm 0.01mm ±0.02mm A B 50, mm 0.01mm ±0.02mm B VASTAGSÁGMÉRŐ mértékegység Ø58 Ø Ø10 kerámia SØ3 Ø10 acél 138 A típus B típus SOROZAT Méréstartomány Felbontás Pontosság Típus , mm 0.01mm ±0.02mm A B 73, mm 0.01mm ±0.02mm B 195 DIGITÁIS RÁDIUSZMÉRŐ SØ3 20 SØ SØ SOROZAT SØ3 Külső és belső ívek rádiuszának mérésére szolgál mérőpofával szállítjuk, különböző méretű ívek méréséhez Telep: CR2032 Rádiusz tartomány (R) Felbontás Pontosság , mm/ " 0.01mm/0.001" ±0.01R* 60 *R a mérendő rádiusz SØ3 MÉRŐCSAPOK Átmérő Ød 0.20, 0.21, 0.22, , 1.02, 1.03, , 2.02, 2.03, , 3.02, 3.03, , 4.02, 4.03, 4.04, , 5.02, 5.03, 5.04, , 6.02, 6.03, 6.04, , 7.02, 7.03, 7.04, 8.00 Átmérő tartomány: Ø0,20 mm-ø10,00 mm Átmérő pontossága: ±1μm Ötvözött acélból készül Keménység: HRC62-65 Opcionális tartozék: fa doboz (kód: 7340) D , 8.02, 8.03, 8.04, , 9.02, 9.03, 9.04, ,18 38

41 MÉRŐCSAP KÉSZET Ötvözött acélból készül Keménység: HRC62-65 Átmérő Ød épték Tűmérték/készlet Átmérő pontossága D 117, , 0.21, 0.22, mm 31 ±1μm , , 0.51, 0.52, mm 51 ±1μm D 183, , 1.01, 1.02, mm 51 ±1μm , , 1.51, 1.52, mm 51 ±1μm D 183, , 2.01, 2.02, mm 51 ±1μm , , 2.51, 2.52, mm 51 ±1μm D 183, , 3.01, 3.02, mm 51 ±1μm , , 3.51, 3.52, mm 51 ±1μm D 183, , 4.01, 4.02, mm 51 ±1μm , , 4.51, 4.52, mm 51 ±1μm D 183, , 5.01, 5.02, mm 51 ±1μm , , 5.51, 5.52, mm 51 ±1μm D 183, , 6.01, 6.02, mm 51 ±1μm , , 6.51, 6.52, mm 51 ±1μm D 183, , 7.01, 7.02, mm 51 ±1μm , , 7.51, 7.52, mm 51 ±1μm D 183, , 8.01, 8.02, mm 51 ±1μm , , 8.51, 8.52, mm 51 ±1μm D 193, , 9.01, 9.02, mm 51 ±1μm , , 9.51, 9.52, mm 51 ±1μm ,05 1.0, 1.1, 1.2, mm 41 ±1μm ,69 5.0, 5.1, 5.2, mm 51 ±1μm D 4166 SOROZAT 50 ACÉ MÉRŐHASÁB KÉSZET 4100 SOROZAT Ötvözött acélból készül Eleget tesz az ISO3650 követelményeinek Gyári vizsgálati tanúsítvánnyal szállítjuk Mérőhasáb/ készlet Méret Készletben található mérőhasábok épték Mennyiség 0 kategória 1 kategória 2 kategória ,005 1,01-1,49 0,5-24, ,001-1,009 1,01-1,49 0,5-9, ,01 0,5 25 0,001 0,01 0, ár: 883,83 ár: 515,07 ár: 287, ár: 677,64 ár: 441,49 ár: 253, ,005 1,01-1,19 1,2-1, ,01 0, ár: 441,49 ár: 266,17 ár: 158, ,005 1,01-1,09 1,1-1, ,01 0, ár: 308,87 ár: 198,50 ár: 103,53 39

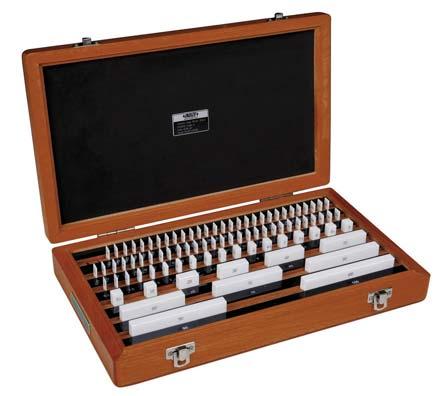

42 KERÁMIA MÉRŐHASÁB KÉSZET SOROZAT Kerámiából készül, rendkívül kopásálló, és ellenálló a korrózióval szemben, kiváló méret stabilitású Eleget tesz az ISO3650 követelményeinek Vizsgálati tanúsítvánnyal szállítjuk Mérőhasáb/ készlet Méret Készletben található mérőhasábok épték Mennyiség 1 kategória 112 1,0005 1,001-1,009 1,01-1,49 0,5-24, ,001 0,01 0, ár: 2.303, ,001-1,009 1,01-1,49 0,5-9, ,001 0,01 0, ár: 1.648, ,005 1,01-1,19 1,2-1, ,01 0, ár: 1.001, ,005 1,01-1,09 1,1-1, ,01 0, ár: 736,67 EGYEDI ACÉ MÉRŐHASÁB 4101-B70 Ötvözött acélból készül Eleget tesz az ISO3650 követelményeinek Vizsgálati tanúsítvánnyal szállítjuk A 0 kategória nem kapható 0,25-0,49 mm között A - 0 kategóriára vonatkozik B - 1 kategóriára vonatkozik C - 2 kategóriára vonatkozik 4101 SOROZAT Méret Méret Méret Méret Méret 4101-BD5 14,55 0,5mm 4101-B1D11 11,12 1,11mm 4101-B1D36 11,12 1,36mm 4101-B5 10,88 5mm 4101-B25 12,56 25mm 4101-BD6 32,51 0,6mm 4101-B1D12 11,12 1,12mm 4101-B1D37 11,12 1,37mm 4101-B5D5 10,88 5,5mm 4101-B30 14,55 30mm 4101-BD7 32,51 0,7mm 4101-B1D13 11,12 1,13mm 4101-B1D38 11,12 1,38mm 4101-B6 11,72 6mm 4101-B35 19,68 35mm 4101-BD8 32,51 0,8mm 4101-B1D14 11,12 1,14mm 4101-B1D39 11,12 1,39mm 4101-B6D5 11,72 6,5mm 4101-B40 14,55 40mm 4101-BD9 32,51 0,9mm 4101-B1D15 11,12 1,15mm 4101-B1D4 11,12 1,4mm 4101-B7 11,72 7mm 4101-B41D3 21,76 41,3mm 4101-B1 10,88 1mm 4101-B1D16 11,12 1,16mm 4101-B1D41 11,12 1,41mm 4101-B7D5 11,72 7,5mm 4101-B45 23,96 45mm 4101-B1D001 11,12 1,001mm 4101-B1D17 11,12 1,17mm 4101-B1D42 11,12 1,42mm 4101-B8 11,72 8mm 4101-B50 14,55 50mm 4101-B1D002 11,12 1,002mm 4101-B1D18 11,12 1,18mm 4101-B1D43 11,12 1,43mm 4101-B8D5 11,72 8,5mm 4101-B60 23,10 60mm 4101-B1D003 11,12 1,003mm 4101-B1D19 11,12 1,19mm 4101-B1D44 11,12 1,44mm 4101-B9 11,72 9mm 4101-B70 23,10 70mm 4101-B1D004 11,12 1,004mm 4101-B1D2 11,12 1,2mm 4101-B1D45 11,12 1,45mm 4101-B9D5 11,72 9,5mm 4101-B75 23,10 75mm 4101-B1D005 11,12 1,005mm 4101-B1D21 11,12 1,21mm 4101-B1D46 11,12 1,46mm 4101-B10 12,56 10mm 4101-B80 23,10 80mm 4101-B1D006 11,12 1,006mm 4101-B1D22 11,12 1,22mm 4101-B1D47 11,12 1,47mm 4101-B11 12,56 11mm 4101-B90 22,25 90mm 4101-B1D007 11,12 1,007mm 4101-B1D23 11,12 1,23mm 4101-B1D48 11,12 1,48mm 4101-B12 12,56 12mm 4101-B100 23,96 100mm 4101-B1D008 11,12 1,008mm 4101-B1D24 11,12 1,24mm 4101-B1D49 11,12 1,49mm 4101-B13 12,56 13mm 4101-B125 41,92 125mm 4101-B1D009 11,12 1,009mm 4101-B1D25 11,12 1,25mm 4101-B1D5 11,12 1,5mm 4101-B14 12,56 14mm 4101-B131D4 73,58 131,4mm 4101-B1D01 11,12 1,01mm 4101-B1D26 11,12 1,26mm 4101-B1D6 11,12 1,6mm 4101-B15 12,56 15mm 4101-B150 73,58 150mm 4101-B1D02 11,12 1,02mm 4101-B1D27 11,12 1,27mm 4101-B1D7 11,12 1,7mm 4101-B16 12,56 16mm 4101-B1D03 11,12 1,03mm 4101-B1D28 11,12 1,28mm 4101-B1D8 11,12 1,8mm 4101-B17 12,56 17mm 4101-B1D04 11,12 1,04mm 4101-B1D29 11,12 1,29mm 4101-B1D9 11,12 1,9mm 4101-B18 12,56 18mm Méret 4101-B1D05 11,12 1,05mm 4101-B1D3 11,12 1,3mm 4101-B2 10,88 2mm 4101-B19 12,56 19mm 4101-C175 66,74 175mm 4101-B1D06 11,12 1,06mm 4101-B1D31 11,12 1,31mm 4101-B2D5 10,88 2,5mm 4101-B20 12,56 20mm 4101-C200 82,65 200mm 4101-B1D07 11,12 1,07mm 4101-B1D32 11,12 1,32mm 4101-B3 10,88 3mm 4101-B21 12,56 21mm 4101-C250 92,40 250mm 4101-B1D08 11,12 1,08mm 4101-B1D33 11,12 1,33mm 4101-B3D5 10,88 3,5mm 4101-B22 12,56 22mm 4101-C ,08 300mm 4101-B1D09 11,12 1,09mm 4101-B1D34 11,12 1,34mm 4101-B4 10,88 4mm 4101-B23 12,56 23mm 4101-C ,45 400mm 4101-B1D1 11,12 1,1mm 4101-B1D35 11,12 1,35mm 4101-B4D5 10,88 4,5mm 4101-B24 12,56 24mm 4101-C ,41 500mm 40

43 AMERIKAI SZABVÁNY SZERINTI MENETES GYŰRŰS IDOMSZER AMERIKA SZABVÁNY SZERINTI ANYAMENET IDOMSZER 4633 SOROZAT B SOROZAT B B1N 2A osztály ANSI B 1.2 szabvány szerint A gyártó kalibrálási igazolásával szállítjuk Anyag: OHNS (Olajjal keményített nem zsugorodó acél), stabil, tartós térfogat Keménység HRC60-62 OK (megy) Selejt (nem megy) Méret N 56, UNC N 43, UNC N 43, UNC N 43, UNF B B1N 43,19 1/4-20UNC B B2N 43,19 1/4-28UNF D D1N 43,19 5/16-18UNC D D2N 43,19 5/16-24UNF C C1N 43,19 3/8-16UNC C C2N 43,19 3/8-24UNF D D2N 43,36 7/16-20UNF A A1N 43,36 1/2-13UNC A A2N 43,36 1/2-20UNF D D2N 50,09 9/16-18UNF C C1N 63,64 5/8-11UNC C C2N 50,09 5/8-18UNF B B1N 77,54 3/4-10UNC B B2N 50,35 3/4-16UNF 2B osztály ANSI B1.2 szabvány szerint A gyártó kalibrálási igazolásával szállítjuk Anyag: OHNS (Olajjal keményített nem zsugorodó acél), stabil, tartós térfogat Keménység HRC60-62 Méret , UNC , UNC , UNC , UNF B1 35,05 1/4-20UNC B2 35,05 1/4-28UNF D1 35,05 5/16-18UNC D2 35,05 5/16-24UNF C1 35,05 3/8-16UNC C2 35,05 3/8-24UNF D2 35,05 7/16-20UNF A1 35,41 1/2-13UNC A2 35,41 1/2-20UNF D2 40,83 9/16-18UNF C1 50,35 5/8-11UNC C2 40,83 5/8-18UNF B1 57,08 3/4-10UNC B2 43,53 3/4-16UNF NPT MENETES GYŰRŰS IDOMSZER NPT MENETES ANYAMENET IDOMSZER C B A SOROZAT 4644 SOROZAT Amerikai szabványnak megfelelő kúpos csőmenet, tömítéssel ellátott menetekhez ANSI/ASME B szabványnak megfelelő Kúposság mértéke 1:16 A gyártó kalibrálási igazolásával szállítjuk Anyag: OHNS (Olajjal keményített nem zsugorodó acél), stabil, tartós térfogat Keménység HRC60-62 Méret D27 150,36 1/16x27NPT C27 150,36 1/8x27NPT B18 137,25 1/4x18NPT C18 137,25 3/8x18NPT A14 137,25 1/2x14NPT B14 137,25 3/4x14NPT ,97 1x11,5NPT G12 173,97 1-1/4x11,5NPT H12 173,97 1-1/2x11,5NPT ,42 2x11,5NPT J8 227,29 2-1/2x8NPT ,29 3x8NPT N8 236,91 3-1/2x8NPT ,69 4x8NPT Amerikai szabványnak megfelelő kúpos csőmenet, tömítéssel ellátott menetekhez ANSI/ASME B szabványnak megfelelő Kúposság mértéke 1:16 A gyártó kalibrálási igazolásával szállítjuk Anyag: OHNS (Olajjal keményített nem zsugorodó acél), stabil, tartós térfogat Keménység HRC60-62 Méret D27 87,24 1/16x27NPT C27 87,24 1/8x27NPT B18 73,08 1/4x18NPT C18 73,08 3/8x18NPT A14 73,52 1/2x14NPT B14 73,52 3/4x14NPT ,29 1x11,5NPT G12 95,29 1-1/4x11,5NPT H12 96,16 1-1/2x11,5NPT ,99 2x11,5NPT J8 174,84 2-1/2x8NPT ,84 3x8NPT N8 253,52 3-1/2x8NPT ,51 4x8NPT 41

44 HENGERES IDOMSZER AZ Ok-selejt osztályozó idomszereket együtt szállítjuk H7 osztály Keménység: HRC60±2 Méret Méret ,38 6mm ,62 35mm ,41 8mm ,75 10mm ,12 40mm ,12 42mm 4124 SOROZAT ,75 12mm ,02 45mm ,75 14mm ,02 50mm ,14 15mm ,28 55mm ,74 18mm ,28 60mm ,48 20mm ,48 24mm ,02 27mm ,02 30mm ,76 32mm MENETES DUGÓS IDOMSZER AZ Ok-selejt osztályozó idomszereket együtt szállítjuk H6 osztály ISO1502 szerinti idomszer Méret ,33 M2x D2 20,96 M2.2x D5 19,08 M2.5x ,08 M3x D5 20,62 M3.5x ,20 M4x ,20 M5x ,20 M6x ,20 M7x ,20 M8x ,20 M9x ,52 M10x ,52 M11x ,08 M12x ,02 M14x ,02 M16x2 Méret ,90 M18x ,90 M20x ,90 M22x ,41 M24x ,41 M27x ,60 M30x ,60 M33x ,72 M36x ,72 M39x ,10 M42x ,13 M45x ,98 M48x ,98 M52x ,94 M56x ,27 M60x5.5 A készletben található menetes dugós idomszerek 4130-S7 80,17 M3x0.5(4130-3),M4x0.7(4130-4),M5x0.8(4130-5), M6x1(4130-6), M8x1.25(4130-8),M10x1.5( ), M12x1.75( ) SOROZAT FINOMMENETES DUGÓS IDOMSZER R AZ Ok-selejt osztályozó idomszereket együtt szállítjuk H6 osztály ISO1502 szerinti idomszer 4139 SOROZAT Méret Méret Méret Méret Méret B 20,62 M2x ,74 M11x ,41 M20x ,60 M33x X 42,70 M45x D2B 20,62 M2.2x P 18,74 M11x P 21,90 M20x P 26,69 M33x P 50,65 M48x D5D 20,62 M2.5x G 23,53 M12x R 21,90 M20x R 26,69 M33x R 42,01 M48x D 20,62 M3x ,53 M12x T 21,22 M20x T 23,79 M33x T 42,01 M48x D5D 16,52 M3.5x P 21,31 M12x G 25,41 M22x V 26,10 M33x V 47,83 M48x G 15,57 M4x Q 20,02 M12x ,41 M22x P 37,13 M36x X 47,83 M48x G 16,77 M5x R 20,02 M12x P 21,90 M22x R 28,50 M36x P 50,65 M52x G 18,40 M6x G 23,53 M14x R 21,90 M22x T 28,50 M36x R 42,01 M52x ,46 M6x ,53 M14x T 21,22 M22x V 31,74 M36x T 42,01 M52x G 18,40 M7x P 21,31 M14x ,69 M24x P 37,13 M39x V 47,83 M52x ,46 M7x Q 20,02 M14x P 23,45 M24x R 28,50 M39x X 47,83 M52x G 18,74 M8x R 20,02 M14x R 23,45 M24x T 28,50 M39x P 56,64 M56x ,40 M8x G 23,53 M16x T 23,45 M24x V 31,74 M39x R 58,52 M56x P 17,46 M8x ,53 M16x ,69 M27x P 47,75 M42x T 51,50 M56x G 18,74 M9x P 21,31 M16x P 23,45 M27x R 36,87 M42x V 51,50 M56x ,40 M9x R 20,02 M16x R 23,79 M27x T 36,87 M42x X 53,48 M56x P 17,46 M9x G 24,81 M18x T 23,79 M27x V 41,66 M42x P 60,15 M60x G 21,65 M10x ,81 M18x ,60 M30x X 41,66 M42x R 61,77 M60x ,74 M10x P 21,31 M18x P 26,69 M30x P 48,77 M45x T 58,52 M60x P 18,74 M10x R 21,31 M18x R 26,69 M30x R 37,91 M45x V 58,52 M60x Q 18,74 M10x T 20,62 M18x T 23,79 M30x T 37,91 M45x X 61,77 M60x G 21,65 M11x G 25,41 M20x V 26,10 M30x V 42,70 M45x3 42

45 MENETES GYŰRŰS IDOMSZER Az Ok és a selejt osztályozó idomszerek külön álló termékek 6g osztály ISO1502 szerinti idomszer OK (megy) Selejt (nem megy) Méret , N 22,93 M2x D2 19, D2N 19,33 M2.2x D5 19, D5N 19,33 M2.5x , N 19,33 M3x D5 18, D5N 18,74 M3.5x , N 18,74 M4x , N 18,74 M5x , N 16,52 M6x , N 16,52 M7x , N 17,80 M8x , N 17,80 M9x1.25 OK Selejt Méret (megy) (nem megy) , N 18,05 M10x , N 18,31 M11x , N 16,09 M12x , N 17,71 M14x , N 17,71 M16x , N 18,99 M18x , N 19,42 M20x , N 19,42 M22x , N 21,39 M24x , N 21,39 M27x , N 26,18 M30x OK (megy) Selejt (nem megy) Méret , N 27,55 M33x , N 37,81 M36x , N 37,81 M39x , N 52,54 M42x , N 52,54 M45x , N 62,80 M48x , N 69,39 M52x , N 78,72 M56x , N 89,84 M60x SOROZAT OK (megy) osztályozó gyűrűs idomszer készlet Az alábbi menetes gyűrűs idomszerek találhatók a készletben Selejt (nem megy) osztályozó gyűrűs idomszer készlet Az alábbi menetes gyűrűs idomszerek találhatók a készletben 4120-S7 101,82 M3x0.5(4120-3),M4x0.7(4120-4), M5x0.8(4120-5), M6x1(4120-6), M8x1.25(4120-8),M10x1.5( ), M12x1.75( ) 4120-S7N 94,12 M3x0.5(4120-3N),M4x0.7(4120-4N), M5x0.8(4120-5N), M6x1(4120-6N), M8x1.25(4120-8N), M10x1.5( N), M12x1.75( N) FINOMMENETES GYŰRŰS IDOMSZER P PN Az Ok és a selejt osztályozó idomszerek külön álló termékek 6g osztály ISO1502 szerinti idomszer OK (megy) Selejt (nem megy) Méret B 22, BN 22,93 M2x D2B 22, D2BN 17,11 M2.2x D5D 22, D5DN 20,62 M2.5x D 22, DN 20,62 M3x D5D 22, D5DN 20,62 M3.5x G 20, GN 18,74 M4x G 20, GN 17,46 M5x G 21, GN 17,46 M6x , N 16,52 M6x G 21, GN 17,46 M7x , N 16,52 M7x G 21, GN 17,80 M8x , N 16,52 M8x P 17, PN 16,52 M8x G 21, GN 17,80 M9x , N 16,52 M9x P 17, PN 16,52 M9x G 23, GN 23,53 M10x , N 17,11 M10x P 17, PN 15,23 M10x Q 18, QN 16,77 M10x G 23, GN 23,79 M11x , N 17,37 M11x P 17, PN 15,40 M11x G 21, GN 21,22 M12x , N 21,22 M12x P 19, PN 15,40 M12x Q 19, QN 14,46 M12x R 19, RN 14,46 M12x G 25, GN 22,16 M14x , N 28,58 M14x P 22, PN 19,25 M14x Q 17, QN 14,46 M14x R 19, RN 16,09 M14x G 25, GN 22,16 M16x , N 27,30 M16x P 22, PN 19,25 M16x1 OK (megy) Selejt (nem megy) Méret R 19, RN 16,09 M16x G 28, GN 22,16 M18x , N 27,97 M18x P 25, PN 21,22 M18x R 20, RN 16,09 M18x T 23, TN 17,71 M18x G 29, GN 22,67 M20x , N 28,40 M20x P 26, PN 21,73 M20x R 21, RN 19,76 M20x T 23, TN 18,23 M20x G 29, GN 22,67 M22x , N 28,40 M22x P 26, PN 21,73 M22x R 21, RN 19,76 M22x T 23, TN 18,23 M22x , N 28,40 M24x P 29, PN 24,30 M24x R 23, RN 21,39 M24x T 26, TN 19,76 M24x , N 28,40 M27x P 29, PN 24,30 M27x R 23, RN 21,39 M27x T 26, TN 19,76 M27x , N 31,92 M30x P 41, PN 31,92 M30x R 36, RN 29,09 M30x T 27, TN 24,30 M30x V 29, VN 22,67 M30x , N 33,37 M33x P 42, PN 33,37 M33x R 37, RN 30,46 M33x T 29, TN 25,67 M33x V 30, VN 24,04 M33x P 49, PN 37,81 M36x R 44, RN 34,91 M36x T 34, TN 30,46 M36x2 OK (megy) Selejt (nem megy) 4129 SOROZAT Méret V 34, VN 29,17 M36x P 49, PN 37,81 M39x R 44, RN 34,91 M39x T 34, TN 30,46 M39x V 34, VN 29,17 M39x P 59, PN 49,03 M42x R 59, RN 49,03 M42x T 57, TN 41,07 M42x V 49, VN 37,81 M42x X 49, XN 37,81 M42x P 59, PN 49,03 M45x R 59, RN 49,03 M45x T 57, TN 41,07 M45x V 49, VN 37,81 M45x X 49, XN 37,81 M45x P 62, PN 51,93 M48x R 62, RN 51,93 M48x T 59, TN 45,86 M48x V 51, VN 41,07 M48x X 57, XN 43,55 M48x P 70, PN 59,46 M52x R 70, RN 59,46 M52x T 67, TN 53,05 M52x V 59, VN 48,26 M52x X 64, XN 51,08 M52x P 73, PN 64,60 M56x R 73, RN 64,60 M56x T 70, TN 56,21 M56x V 67, VN 53,05 M56x X 70, XN 59,46 M56x P 85, PN 71,01 M60x R 85, RN 71,01 M60x T 74, TN 62,63 M60x V 77, VN 59,12 M60x X 83, XN 64,60 M60x4 43

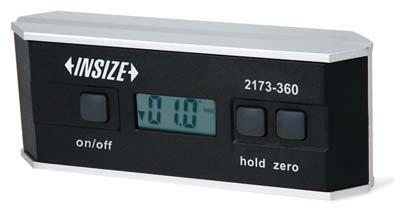

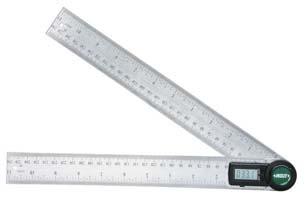

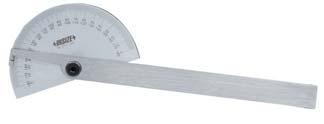

46 DIGITÁIS SZINT- ÉS SZÖGMÉRŐ 2173 SOROZAT Szint 4 irányú használat Tengerszint alja alja Szögmérő Nullapont beállítás Szintezőként és szögmérőként használható Alumínium keret Mágneses aljú, v-horonnyal a tengelyekhez A nulla beállítást bármilyen sima felületen el lehet végezni 1. lépés 2. lépés Kapcsológombok: BE/KI, NUA, RÖGZÍT (a leolvasás megőrzése) Telep: CR2032 Automatikusan kikapcsol Méréstartomány Felbontás Pontosság , (90 x4) 0,1 (=1,745mm/m) ±0,2 Referencia felület Referencia felület alja alja Átfordul a kijelző, amikor a készülék alja felfelé néz DIGITÁIS SZINT- ÉS SZÖGMÉRŐ IP SOROZAT Szint Tengerszint 4 irányú használat alja alja IP54 por / vízálló Szintezőként, és szögmérőként használható Alumínium keret Mágneses alsó felület v-alakú horonnyal a tengelyek részére A tengerszint úgy van beállítva, hogy tartósan a lapkán belül legyen, a nulla beállítás nem szükséges a telep cseréjekor Gombok: BE/KI, abszolút és növekvő mérés, megjegyzi a leolvasott értéket, berregő figyelmeztető, mértékegység (mm/m, %, in/ft) átváltás, háttérvilágítás, Kettő AAA telep Automatikus kikapcsolás Szögmérő Nullapont beállítás Referencia felület 1. lépés 2. lépés Méréstartomány Felbontás Pontosság , (90 x4) 0,05 (=0,873mm/m) 0 and90 :±0,1 others:±0,2 Referencia felület alja alja Átfordul a kijelző, amikor a készülék alja felfelé néz SZINTEZŐ TÖMB A C 4903 SOROZAT B V-horony található az alján a tengelyekhez Keresztirányú üvegcsével Beállító kulccsal szállítjuk Hosszúság () Érzékenység B C A 81,02 150mm 0.02mm/m 40mm 45mm A 88,13 200mm 0.02mm/m 42mm 47mm A 110,37 300mm 0.02mm/m 45mm 50mm

47 DIGITÁIS SZINTEZŐ DIGITÁIS SZINTEZŐ ED fény töltő csatlakozó és adatkimenet ISE-2DT lejtés iránya ISE-2DT abszolút/ növekmény mód Keresztirányú, és hosszanti üvegcsékkel Szintezőként, és szögmérőként használható Alumínium keret Mágneses alsó felület A tengerszint úgy van beállítva, hogy tartósan a lapkán belül legyen, a nulla beállítás nem szükséges a telep cseréjekor Gombok: BE/KI, abszolút és növekvő mérés, megjegyzi a leolvasott értéket, berregő figyelmeztető, mértékegység (mm/m, %, in/ft) átváltás, háttérvilágítás, A kijelző átbillen, amikor az alsó felület felfelé néz SOROZAT lejtés szöge Színes CD és érintőképernyő tűréshatáron belül (zöld) kismértékben a tűréshatáron kívül (sárga) Jelentős mértékben a tűréshatáron kívül (piros) mértékegység Vonallal, vagy buborékkal mutatja a lejtést Színes CD, érintőpanel X-Y tengely mérés Állítsa be a tűrés értékeket és a kijelző különböző színekben jeleníti meg az értékeket Méréstartomány Felbontás Pontosság , (90 x4) 0,1 (=1,745mm/m) 0 and 90 :±0,1 others:±0,2 V-alakú horony a henger zámára DIGITÁIS SZÖGMÉRŐ az alsó felületen 4 csavaros felfogó furat található SOROZAT vízszintesen használva SPECIFIKÁCIÓ függőlegesen használva lefektetve használva KÓD ISE-2DT Méréstartomány ±30º Felbontás Pontosság Tápforrás Méret Súly 0,01º (=0,174mm/m) ±0,03º (tartomány 0~3º) ±0,05º (tartomány >3º) tölthető telep 115x66x23mm 224g STANDARD SZÁÍTMÁNY TARTAMA Fő egység USB kábel Gombok: BE/KI, NUA Szorítócsavarokkal a lemezek rögzítéséhez emez felbontása: 1 mm és 1/32 CR2032 típusú telep Automatikus kikapcsolás Hosszúság () Méréstartomány Felbontás Pontosság ,30 200mm ,1 ±0, ,97 300mm ,1 ±0,3 mértékegység 35 OPCIONÁIS TARTOZÉK Szoftver kód ISE-2DT-SOFTWARE kód ISE-2DT 399,57 SZÖGMÉRŐ 4-munkaéllel SZÖGMÉRŐ B SOROZAT mértékegység Szatén króm bevonatú skála Rögzítő csavarral Méret (AxB) Méréstartomány Felbontás Pontosság ,78 85x150mm ±0,3 A Felbontás: 1º Pontosság: ±0,3. Szatén krómbevonattal ellátott skála Szorítócsavarral 4781 SOROZAT mértékegység Méret (AxB) Méréstartomány Felbontás Pontosság ,71 85x158mm ±0,3 45

48 SZÖGMÉRŐ Szatén króm bevonatú skála Rögzítő csavarral Méret (AxB) Méréstartomány Felbontás Pontosság C B ,03 80x120mm º ±0,3mm C A ,48 120x50mm º ±0,3mm ,53 150x200mm º ±0,3mm ,44 200x300mm º ±0,3mm SOROZAT DIGITÁIS SZÖGMÉRŐ UNIVERZÁIS SZÖGMÉRŐ SOROZAT 2372 SOROZAT Kimeneti adatkábel (választható) Rögzítő Fokban jelzi ki az értéket (pl, 32,658 o ), valamint fok/perc/másodpercben (pl, 32 o ) EŐRE BEÁÍTÁS gombja: a leolvasás értékének beállítása előre ÜZEMMÓD gomb: 0-90 o, o vagy o kijelzés választható NUA/BE gomb: nullázás és bekapcsolás +/- gomb: a mérés irányának megváltoztatása Telep: CR2032, automatikusan kikapcsol, 150mm-es pengével és 90 o beállítására alkalmas derékszöggel szállítjuk Választható eszköz: RS232 kimeneti adatkábel (kód: 7305-SPC1A) 150 mm-es penge derékszög Méréstartomány Felbontás Pontosság A 250, /0,005 ±5' finombeállítás nagyító átószögelhajlás nélküli leolvasás 300mm-es és 150 mm-es pengével szállítjuk Szénacélból készül Opcionális tartozék: rögzítő tag (kód: 2372-CAMP) a 1151 és 1351 kódszámú magasságmérőkhöz használható rögzítő magasságmérőkhöz 150 mm-es penge Méréstartomány Felbontás Pontosság , ' ±5' 90 ESARKÍTOTT ÉŰ DERÉKSZÖG 90 APOS PROFIÚ DERÉKSZÖG α( ) 4790 SOROZAT SOROZAT β( ) Szatén króm bevonat esarkított él a belső és külső mérésekhez Edzett rozsdamentes acélból készül Négyszögletesség Méret (HxSz) Belső (α) Külső (β) C D H ,52 50x40mm 2,4μm 2,5μm ,21 75x50mm 2,6μm 2,8μm ,43 100x70mm 2,8μm 3,0μm ,15 150x100mm 3,2μm 3,5μm ,86 200x130mm 3,7μm 4,0μm ,13 250x165mm 4,2μm 4,5μm ,65 300x200mm 4,6μm 5,0μm DIN875 minőségi osztály 0 Edzett rozsdamentes acélból készül Négyszögletesség Méret (HxSz) Belső (α) Külső (β) C D H ,75 50x40mm 6μm 6μm ,59 75x50mm 6μm 7μm ,02 100x70mm 7μm 7μm ,34 150x100mm 7μm 8μm ,61 200x130mm 8μm 9μm ,87 250x165mm 9μm 10μm ,69 300x200mm 10μm 11μm

49 β Három lépcsős árengedmény, akár 15% az újságban szereplő árakból! GÉPÉSZ DERÉKSZÖG SZÉES TAPPA 90 APOS PROFIÚ DERÉK- SZÖG SZÉES TAPPA α ) 4707 SOROZAT α( ) 4793 SOROZAT β( ) β( ) Szénacélból készül A talp nem edzett Négyszögletesség Méret (HxSz) Belső (α) Külső (β) C D H E ,33 100x70mm 28μm 30μm ,83 150x100mm 33μm 35μm ,55 200x130mm 37μm 40μm ,37 250x165mm 42μm 45μm ,75 300x200mm 47μm 50μm ,60 400x250mm 56μm 60μm ,58 500x300mm 65μm 70μm DIN875 minőségi osztály 0 Edzett rozsdamentes acélból készül Négyszögletesség Méret (HxSz) Belső (α) Külső (β) C D H E ,52 50x40mm 6μm 6μm ,43 75x50mm 6μm 7μm ,88 100x70mm 7μm 7μm ,50 150x100mm 7μm 8μm ,74 200x130mm 8μm 9μm ,02 250x165mm 9μm 10μm ,53 300x200mm 10μm 11μm ESARKÍTOTT ÉŰ DERÉKSZÖG 45 SZÖGEENŐRZŐ α 4794 SOROZAT 4745 SOROZAT β α( DIN875 minőségi osztály 00 esarkított él a belső mérésekhez Edzett rozsdamentes acélból készül Méret (xw) Négyszögletesség Belső (α) Külső (β) C D H ,62 25x20mm 2,2μm 2,3μm 4 6,5 3, ,39 40x28mm 2,3μm 2,4μm 5,5 8,5 3,5 Edzett rozsdamentes acélból készül Pontosság Méret (xw) Belső (α) Külső (β) C D H ,71 150x100mm 32μm 35μm ,12 200x130mm 36μm 40μm SZÖGEENŐRZŐ SZÉES TAPPA ÁÍTHATÓ DERÉKSZÖG α( 4747 SOROZAT SOROZAT β a(90 ) d(90 ) 4 b(90 ) c(90 ) Edzett rozsdamentes acélból készül Pontosság Méret (HxSz) Belső (α) Külső (β) C D H E ,07 150x100mm 32μm 36μm ,57 200x130mm 36μm 41μm Az egyenes él mozgatható és a rögzítő csavarral rögzíthető Edzett rozsdamentes acélból készül Négyszögletesség (a,b,c,d) ,23 7μm

50 ÉVONAZÓ DERÉKSZÖG KÉSZET W 4700 SOROZAT 4702 SOROZAT H 75 Mértékegység: mm DIN874 Szatén króm bevonat esarkított él Edzett rozsdamentes acélból készül Méret () Egyenesség W H ,36 100mm 2,4μm ,48 150mm 2,6μm ,06 200mm 2,8μm ,02 300mm 3,2μm Mértékegység: mm Edzett rozsdamentes acélból készül , A készlet tartalma: - 90º szerszámkészítő derékszög 25x20 mm DIN875 minőségi osztály 00 (kód: ) - 90º szerszámkészítő derékszög 40x28 mm DIN875 minőségi osztály 00 (kód: ) - 90º lesarkított élű derékszög 75x50 mm DIN875 minőségi osztály 00 (kód: ) - Élvonalzó 100 mm DIN874 (kód: ) - Előrajzoló HÉZAGMÉRŐ lap Edzett ötvözött acélból készül 140 Eleget tesz a DIN2275 követelményeknek Pontosság: ±(3+T/80)μm, T a lapok vastagsága μm mértékegységben megadva Méréstartomány A készletet alkotó lapok vastagsága apok mennyisége 4601 SOROZAT ,68 0,04-1,00mm 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1,00 25 HOSSZÚ HÉZAGMÉRŐ lap A Edzett ötvözött acélból készül Eleget tesz a DIN2275 követelményeknek Pontosság: ±(3+T/80)μm, T a lapok vastagsága μm mértékegységben megadva Méréstartomány A készletet alkotó lapok vastagsága apok mennyisége A B ,01 0,05-1,00mm ,56 0,05-1,00mm 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1, ,06 0,05-1,00mm B 4605 SOROZAT HÉZAGMÉRŐ 100 lap Méréstartomány A készletet alkotó lapok vastagsága apok mennyisége ,68 0,02-1,00mm 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,75 1, SOROZAT ,42 0,05-1,00mm 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1, ,56 0,03-1,00mm 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,13 0,15 0,18 0,20 0,23 0,25 0,28 0,30 0,33 0,35 0,38 0,40 0,45 0,50 0,55 0,60 0,63 0,65 0,70 0,75 0,80 0,85 0,90 1,00 32 Edzett ötvözött acélból készül Eleget tesz a DIN2275 követelményeknek Pontosság: ±(3+T/80)μm, T a lapok vastagsága μm mértékegységben megadva 48

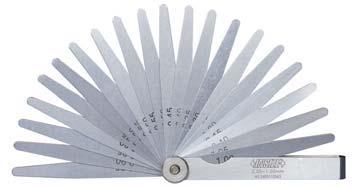

51 T Három lépcsős árengedmény, akár 15% az újságban szereplő árakból! HÉZAGMÉRŐ KÉSZET Vastagság (T) Pontosság ,29 0,02mm ±3μm ,43 0,03mm ±3μm ,07 0,04mm ±3μm ,84 0,05mm ±3μm ,84 0,06mm ±3μm ,84 0,07mm ±4μm ,84 0,08mm ±4μm ,84 0,09mm ±4μm ,84 0,10mm ±4μm ,52 0,12mm ±5μm ,21 0,15mm ±5μm ,52 0,18mm ±6μm ,21 0,20mm ±6μm ,21 0,25mm ±6μm ,21 0,30mm ±7μm Vastagság (T) Pontosság ,07 0,35mm ±7μm ,07 0,40mm ±8μm ,07 0,45mm ±8μm ,07 0,50mm ±9μm ,18 0,55mm ±9μm ,18 0,60mm ±9μm ,18 0,65mm ±9μm ,18 0,70mm ±12μm ,04 0,75mm ±12μm ,04 0,80mm ±13μm ,04 0,85mm ±13μm ,04 0,90mm ±14μm ,04 0,95mm ±14μm ,04 1,00mm ±16μm Alátétként használjuk a távolság pontos beállításához Edzett ötvözött acélból készül Hosszúság 300 mm Szélesség 13 mm 10db/szett SOROZAT HÉZAGMÉRŐ SZAAG Vastagság (T) Pontosság ,96 0,02mm ±4μm ,73 0,03mm ±4μm ,73 0,04mm ±4μm ,19 0,05mm ±4μm ,19 0,06mm ±4μm ,19 0,07mm ±5μm ,19 0,08mm ±5μm ,19 0,09mm ±5μm ,19 0,10mm ±5μm ,97 0,12mm ±5μm ,19 0,15mm ±6μm ,97 0,18mm ±7μm ,19 0,20mm ±8μm ,62 0,25mm ±9μm ,62 0,30mm ±9μm Vastagság (T) Pontosság ,76 0,35mm ±11μm ,76 0,40mm ±12μm ,19 0,45mm ±12μm ,19 0,50mm ±14μm ,04 0,55mm ±14μm ,04 0,60mm ±14μm ,04 0,65mm ±14μm ,04 0,70mm ±17μm ,47 0,75mm ±17μm ,47 0,80mm ±19μm ,47 0,85mm ±19μm ,47 0,90mm ±22μm ,47 0,95mm ±22μm ,47 1,00mm ±24μm Alátétként használjuk a távolság pontos beállításához Edzett ötvözött acélból készül Hosszúság 5 m Szélesség 13 mm 4621 SOROZAT MENETEMEKEDÉSMÉRŐ IDOMSZER SOROZAT Csavarmenet emelkedés ellenőrzésére szolgál Pontosság: ±0,07 mm Méréstartomány Menet típusa Menetemelkedés mérő lapok apok mennyisége , mm Tr 30 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 16, 20mm 12 MENETEMEKEDÉSMÉRŐ IDOMSZER Csavarmenet emelkedés ellenőrzésére szolgál Pontosság: ±0,07 mm Metrikus 60 menet Méréstartomány Menetemelkedés mérő lapok apok mennyisége ,78 0,25-7mm 0,25;0,3;0,35;0,4;0,5;0,7;0,75;0,8;0,9;1;1,25;1,5;1,75;2;2,5;3;3,5;4;4,5;5;5,5;6;6,5;7mm 24 Angolszász 60 menet Méréstartomány Menetemelkedés mérő lapok apok mennyisége , TPI 4,4-1/2,5,5-1/2,6,7,8,9,10,11,11-1/2,12,13,14,15,16,18,20,22,24,26,27,28,30,32,34,36,38,40,42TPI 30 Metrikus 60 menet és Whitworth (hüvelyk) 55 menet Méréstartomány Menetemelkedés mérő lapok apok mennyisége ,56 0,25-6mm 4-62TPI 0,25;0,3;0,35;0,4;0,45;0,5;0,6;0,7;0,75;0,8;0,9;1;1,25;1,5;1,75;2;2,5;3;3,5;4;4,5;5;5,5;6mm 4,4-1/2,5,6,7,8,9,10,11,12,13,14,16,18,19,20,22,24,25,26,28,30,32,36,40,48,60,62TPI Metrikus 60 menet és angolszász 60 menet Méréstartomány Menetemelkedés mérő lapok apok mennyisége ,56 0,4-7mm 4-42TPI 0,4;0,5;0,6;0,7;0,75;0,8;0,9;1;1,25;1,5;1,75;2;2,5;3;3,5;4;4,5;5;5,5;6;6,5;7mm 4,4-1/2,5,5-1/2,6,7,8,9,10,11,11-1/2,12,13,14,15,16,18,20,22,24,26,27,28,30,32,34,36,38,40,42TPI 4820 SOROZAT

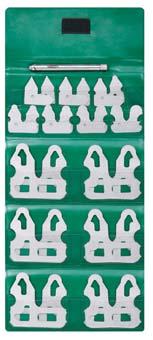

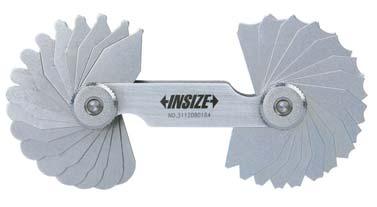

52 RÁDIUSZMÉRŐ IDOMSZER RÁDIUSZMÉRŐ IDOMSZER KÉSZET SOROZAT SOROZAT konkáv és 2 konvex mérőfelület Méréstartomány ,62 1-7mm ,62 7,5-15mm ,13 15,5-25mm Rádiuszmérő lapok 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9, , , , , , , , , , , apok mennyisége (belső+külső) Pontosság ±0,03mm ±0,035mm ±0,042mm Mindegyik idomszer 3 konkáv és 2 konvex mérőfelülettel rendelkezik Nyéllel együtt szállítjuk Méréstartomány ,84 0,5-13mm Menetemelkedés mérő lapok 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9, , , ,5 13 apok mennyisége Pontosság 26 ±0,05mm KÖZÉPPONTHATÁROZÓ IDOMSZER ESARKÍTOTT ÉMÉRŐ IDOMSZER SOROZAT SOROZAT α α Csavar menetvágó szerszámok szögének ellenőrzése Csavarmenet szögének ellenőrzése α α Szerszámgépek Csavarmenet emelkedés Munkadarab A csavarmenet vágó szerszám helyzetének beállítása A csavarmenet emelkedés beállítása A csavarmenet vágó szerszám ellenőrzésére és beállítására, valamint a csavarmenet szögének és emelkedésének ellenőrzésére szolgál Szögmérés pontossága: ±30 min Menet típusa Szög (α) Felbontás ,60 METRIKUS ,5mm and 1mm ,60 WHITWORTH és 20. Az elülső oldalon, 24. És 32. A hátsó oldalon 45º lesarkított él méretének mérése Felbontás 0,02 mm Szatén króm bevonattal ellátott leolvasási felület Méréstartomány Pontosság ,57 0-6mm ±0,06mm KÚPOS IDOMSZER KÚPOS IDOMSZER elölnézet hátulnézet leolvasás leolvasás 4833 SOROZAT SOROZAT oldalnézet elölnézet Nyílások, rések szélességének, furatméret stb. mérésére szolgál.. Méréstartomány Felbontás Pontosság ,81 0,8-15mm (1/32"-5/8") 0,1mm (1/64") ±0,1mm Rés szélesség gyors mérésére szolgál Szatén króm bevonatú leolvasási felület Méréstartomány Felbontás Pontosság ,08 0,5-10mm 0,05mm ±0,07mm 50

53 3mm POR 1.5 mm POR mm mm 4 mm 6 mm mm mm 6 mm mm 0 3 mm POR 1.5 mm POR 6 mm 4 mm 2 mm mm mm 4 mm mm 0 mm 4 mm 6 mm mm 2 mm 0 2 mm mm 3 mm POR 1.5 mm POR 6 mm 4 mm 2 mm 0 mm 6 2 mm 4 mm mm 0 Három lépcsős árengedmény, akár 15% az újságban szereplő árakból! DIGITÁIS HEGESZTÉS EENŐRZŐ IDOMSZER Hegesztési gerinc magasság Sarokvarrat legkisebb vastagsági mérete Kapcsológomb: nullázás, mm/coll, be/ki Telep: SR44 vagy R 44 Mérés tárgya Méréstartomány Felbontás Pontosság Hegesztési gerinc magasság 0-7mm 0,01mm/0,0005" ±0,03mm ,76 Sarokvarrat legkisebb vastagsági mérete 0-20mm 0,01mm/0,0005" ±0,1mm Szög 60,70,80,90 ±1 α Szög α 4831 SOROZAT HEGESZTÉS EENŐRZŐ IDOMSZER 4830 Hegesztési gerinc magasság A sarokvarrat legkisebb vastagsági mérete 4830 SOROZAT Szatén króm bevonattal ellátott leolvasási felület Mérés tárgya Méréstartomány Felbontás Pontosság Hegesztési gerinc magasság 0-8mm 0,1mm ±0,1mm ,17 Sarokvarrat legkisebb vastagsági mérete 0-20mm 0,1mm ±0,3mm Szög 60,70,80,90 ±1 α Szög α SAROKVARRAT EENŐRZŐ IDOMSZER SAROKVARRAT EENŐRZŐ IDOMSZER SOROZAT SOROZAT 11mm 11mm 10mm 10mm Varrat legkisebb vastagsági mérete Varratoldal hossza A méretek mindkét mérősíkon fel vannak tüntetve Varrat legkisebb vastagsága ,82 4, 5, 6, 7, 8, 9, 10,12 Varratszél hosszúsága 4 6 7, Pontosság ±0,5mm konvex varrat konkáv varrat Konkáv és konvex hegesztési varratok méretének megállapítására szolgál 7 pengével Méret Pontosság ,17 3, 4, 5, 6, 8, 9, 10, 11, 12, 14,16, 19, 22, 25 ±0,5mm HEGESZTÉS EENŐRZŐ IDOMSZER rögzítő csavar 102 mutató 2 mm mm mm mm mm 4 mm mm 0 mm Beégés mélysége Gerinc magasság A mutató rögzíthető, így később is megtekinthető a mérés eredménye Mérés tárgya Méréstartomány Felbontás Pontosság Bemaródás mélysége 0-6mm 0,5mm ±0,5mm Hegesztési gerinc magasság 0-6mm 0,5mm ±0,5mm ,11 Porozitás mértékének összehasonlítása 1,5mm3mm ±0,2mm yukacsok mennyisége 25 mm-enként 25mm 1mm 3 mm POR 1.5 mm POR mm 3 mm POR Porozitás mértékének összehasonlítása 3 mm POR 1.5 mm POR mm yukacsok mennyisége 25 mm-enként 4834 SOROZAT 51

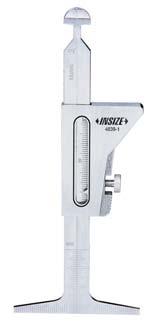

54 Három lépcsős árengedmény, akár 15% az újságban szereplő árakból! HEGESZTÉS EENŐRZŐ IDOMSZER 4840 SOROZAT Felbontás Pontosság ,98 0,2mm ±0,2mm HEGESZTÉS EENŐRZŐ IDOMSZER gerinc magassága ékvarrat oldal magassága 4835 SOROZAT elölnézet hátulnézet hibás illeszkedés (magas-alacsony) beégés mélysége Állítható skála, a mutató kopottságának kompenzálására Mérés tárgya Méréstartomány Felbontás Pontosság ,84 Gerinc magassága 0-25mm(0-1") 1mm(1/16") ±0,5mm Ékvarrat oldal magassága 0-25mm(0-1") 1mm(1/16") ±0,5mm Hibás illeszkedés (magas-alacsony) 0-25mm(0-1") 1mm(1/16") ±0,5mm Beégés mélysége 0-2mm(0-1/8") 1mm(1/16") ±0,5mm Ékvarrat legkisebb vastagsága 0-20mm(0-3/4") 1mm(1/16") ±0,5mm Előkészítési szög ±1 Hosszúság 0-60mm(0-2") 1mm(1/16") ±0,5mm 45 szög ±1 ékvarrat legkisebb vastagsága hosszúság α előkészítési szög 45 o szög α skála mutató CSŐHEGESZTÉS EENŐRZŐ IDOMSZER elölnézet hátulnézet 0 25 lekerekített vég cső fal vastagsága SOROZAT MM belső egyenetlen illeszkedés felillesztési rés 64 Mérés tárgya Méréstartomány Felbontás Pontosság ,33 esarkított él készítése 37,5 ±1 csőfal vastagsága 0-45mm(0 1-3/4") 1mm(1/16") ±0,5mm belső illeszkedés hiánya 0-35mm(0 1-3/8") 1mm(1/32") ±0,5mm réskitöltés 1,6mm2,4mm ±0,1mm korona magasság 0-35mm(0 1-3/8") 1mm(1/32") ±0,5mm aljzathegesztés két jelölő vonala közötti távolság 0-60mm(0 2-3/8") 1mm(1/16") ±0,5mm hegesztési gerinc magassága H a talphegesztés két jelölő vonala közötti távolság ékvarrat hosszúsága 0-30mm(0 1-1/4") 1mm(1/16") ±0,5mm ékvarrat magassága 0-35mm(0 1-3/8") 1mm(1/32") ±0,5mm ékvarrat hosszúsága és magassága 52

55 RUGÓS BESŐ TAPINTÓKÖRZŐ RUGÓS KÜSŐ TAPINTÓKÖRZŐ 7261 SOROZAT 7262 SOROZAT pofa hegyek 1.lépés 2.lépés mérőcsőr hegyek 1.lépés 2.lépés Szénacélból készül Méret () Méréstartomány (W) ,42 150mm mm ,27 200mm mm Szénacélból készül Méret () Méréstartomány (W) ,42 155mm 0-140mm ,27 210mm 0-210mm RUGÓS HEGYES KÖRZŐ OSZTÓKÖRZŐ A A 7260 SOROZAT 7247 SOROZAT A A b 1.lépés W a 1.lépés 2.lépés Szénacélból készül Edzett hegyek 2.lépés Szénacélból készül Edzett hegyek Méret () Méréstartomány (W) Méret () Méréstartomány (W) a b ,42 150mm 0-150mm ,19 150mm 0-140mm 8, ,27 200mm 0-210mm ,44 200mm 0-190mm ,17 257mm 0-261mm ,04 300mm 0-290mm ,39 315mm 0-329mm ,75 500mm 0-490mm 12 7 ACÉVONAZÓ ÉVONAZÓ W H SOROZAT A 7111 SOROZAT Felbontás: 0,5 mm, 1 mm, 1/64, 1/32, 1/16 Félig rugalmas vonalzók Matt felszín Méréstartomány Pontosság W H Megjegyzés ,86 150mm/6" ±0,08mm ,0 felbontás elől és hátul ,94 200mm/8" ±0,08mm ,0 felbontás elől és hátul ,54 300mm/12" ±0,11mm ,0 felbontás elől és hátul ,26 500mm/20" ±0,14mm ,2 felbontás elől és hátul ,85 600mm/24" ±0,15mm ,2 felbontás elől és hátul , mm/40" ±0,20mm ,5 felbontás elől és hátul , mm/60" ±0,35mm ,8 felbontás elől W 1 A vonalzó Egyenletesség, egyenesség ellenőrzésére Krómozott, edzett szerszámacél Méréstartomány () A egyenessége 1 W A 30,46 300mm 0,02mm 320mm 40mm A 102, mm 0,04mm 1020mm 50mm 5 laposság ellenőrzése kijelölés 53

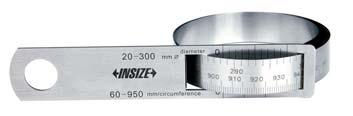

56 KERÜETMÉRŐ SZAAG VASAT VONÓMÉRŐ SOROZAT A 7120 SOROZAT W 25 Csövek, farönk, abroncs, stb. átmérőjének és kerületének a mérésére szolgál ézermetszésű skála Kerület Átmérő Pontosság méréstartománya méréstartománya Kerület Átmérő , mm mm ±1,5mm ±0,5mm , mm mm ±1,5mm ±0,5mm , mm mm ±1,5mm ±0,5mm Szatén króm felület Méréstartomány Felbontás Pontosság W A 17, mm 0,1mm ±0,1mm A 20, mm 0,1mm ±0,1mm A 22, mm 0,1mm ±0,1mm KÖZÉPPONTKIJEÖŐ VONAZÓ MAGASSÁG EŐRAJZOÓ Ø SOROZAT 6990 SOROZAT B A A C középpont 27 Ød 65(W)X84(D) 1. épés 2. épés 3. épés Kör alakú lemezek és tengelyek középpontjának kijelölésére szolgál Szatén króm felület Méret (AxB) Tengelyek átmérője (Ød) Pontosság C ,50 100X70mm 4-90mm ±0,15mm ,63 150x130mm 4-190mm ±0,15mm ,31 200x150mm 6-220mm ±0,15mm Hornyolt alj hengerhez Két rögzítő csap, amelyet a tusírozó lemez széléhez kell nekitámasztani A 28,79 finom beállító nyomja meg rögzítő csap tusírozó lemez GRÁNIT SÍK Gránitból készül, felületi sérüléseknek ellenáll, illetve mérettartó, Minőségi osztály 0 a környezeti hőmérséklet változását követő Méret (HxSzxM) aposság Súly (kg) elhanyagolható méretváltozással ,00 400x250x60mm 5,9μm 18 Eleget tesz a DIN876 követelményeinek, a minőségi osztály üzemi környezetben történő alkalmazásra való ,42 630x400x80mm 7,0μm 60 Kalibrálási igazolással szállítjuk 6900 SOROZAT EŐRAJZOÓ Nikkel bevonat Hegy ,85 Edzett hegyek ,85 Edzett hegy ,31 Keményfém hegy Ø Ø

57 MÁGNESES V-PRIZMA tengely Ød teteje ÁVÁNY GRÁNIT SÍKHOZ bal jobb eleje H hátulja A W alja 6890 SOROZAT 6902 SOROZAT emelő Vizsgálatok, vagy gépi megmunkálás céljából a hengeres munkadarabok megtartására szolgál Egydarabos kiszerelésben szállítjuk Nem edzett Nem alkalmas öntöttvas tusírozó lemezekhez Méret (HxSzxM) Tengelyek mérettartománya (Ød) Mágneses erő ,39 70x60x73mm 6-44mm 56kgf Közepes méretű gránit síkokhoz Az emelők állíthatósági tartománya: 25 mm Az alján egy láb állítható Gránit sík típus W D H A 302,03 630x400x80mm (kód és ) PRECÍZIÓS MÁGNESES V-PRIZMA KÉSZET MÁGNESES V-PRIZMA 6889 SOROZAT 6801 SOROZAT teteje tengely Ød teteje bal jobb eleje hátulja H bal jobb eleje hátulja alja Ød W tengely alja Vizsgálatok, vagy gépi megmunkálás céljából a hengeres munkadarabok megtartására szolgál Készlet tartalma: kettő v-prizma Az A,B,C,D-vel jelölt felületek edzettek, HRC60±2 keménységűre Mágneses erő a tetején, az alján, és a két v-horonyban V-horony a tetején a nagy tengelyekhez V-horony az alján a kis tengelyekhez Öntöttvas tusírozó lemezekhez, és gránit tusírozó lemezekhez alkalmas Méret (HxSz) Tengelyek mérettartománya (Ød) Mágneses erő ,31 75x56x75mm 5-40mm 75kgf Vizsgálatok, vagy gépi megmunkálás céljából a hengeres munkadarabok megtartására szolgál Egydarabos kiszerelésben szállítjuk Nem edzett V-horony a tetején a nagy tengelyekhez V-horony az alján a kis tengelyekhez Nem alkalmas öntöttvas tusírozó lemezekhez Méret (HxSz) Tengelyek mérettartománya (Ød) Mágneses erő ,28 100x70x95mm 6-67mm 80kgf 55

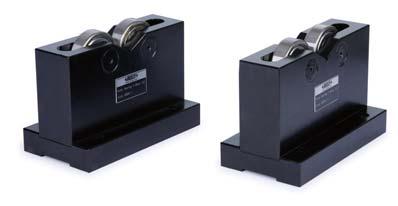

58 V-PRIZMA KÉSZET Vizsgálatok, vagy gépi megmunkálás céljából a hengeres munkadarabok megtartására szolgál Készlet tartalma: kettő v-prizma Edzett, HRC60±2 V-horony a tetején a nagy tengelyekhez V-horony az alján a kis tengelyekhez Méret (xwxh) Tengelyek mérettartománya (Ød) ,34 50x40x40mm 5-30mm ,23 80x63x63mm 7-63mm ,85 100x80x80mm 7-80mm H W d d eleje teteje hátulja alja 6896 SOROZAT GÖRGŐS CSAPÁGYAS V-PRIZMA KÉSZET Ød Készlet tartalma: kettő v-prizma A munkadarabok nem sérülnek a csapágyak miatt Nehéz munkadarabokhoz való Méret (xwxh) Tengelyek mérettartománya (Ød) Terhelhetőség W ,90 150x60x100mm 25-70mm 500kg 22mm ,90 150x80x100mm 3-55mm 1000kg 40mm ,15 230x100x150mm mm 1000kg 60mm W1 W H 6888 SOROZAT SZINUSZVONAZÓ Mérőhasáb 4156 SOROZAT szerelő furatok Görgő távolság (E) Asztal méret (AxB) C Pontosság (α=30 ) ,25 100mm 130x20mm 40mm ±5 másodperc ,91 200mm 230x30mm 40mm ±5 másodperc szerelő furatok lemez ÉKERESŐ A SOROZAT Ø B Edzett nyél és érintő hegy Nyél (A) Érintő hegy (B) Pontosság ,46 Ø10mm Ø6mm 8μm 56

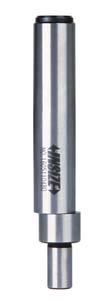

59 EEKTRONIKUS ÉKERESŐ ÉKERESŐ SOROZAT SOROZAT SOROZAT SOROZAT tokmány A nyél Ø20 88 Elektronikusan, a tokmányon és az asztalon keresztül van a nyél a fém munkadarabhoz vezetve, a ED lámpa világít és a csipogó hangjelzést ad (csak a típus esetében), amikor a golyó hozzáér a munkadarabhoz Forgatva nem használható Edzett nyél és érintő golyó fém munkadarab golyó asztal Nyél (A) Érintő golyó (B) Pontosság Csipogó hangjelző Telep ,70 Ø20mm SØ10mm 5μm nincs 23AE,12Vx ,19 Ø20mm SØ10mm 5μm van 23AE,12Vx 9B Edzett nyél és érintő hegy C Nyél (A) Érintő hegy (B) Érintő hegy Pontosság ,68 Ø10mm Ø10mm - 5μm ,19 Ø10mm Ø10mm Ø4mm 5μm EEKTRONIKUS NUAPONT BEÁÍTÓ A tokmány Elektronikusan, a tokmányon és az asztalon keresztül van az alap a vágószerszámhoz vezetve, a ED lámpa világít, amikor a vágó szerszám hozzáér az ülékhez Mágneses alap Telep: R44 vagy SR44 ülék szerszám alap asztal 6550 SOROZAT Magasság (H) Pontosság A 169,41 50mm ±5μm NUPONT BEÁÍTÓ tokmány ülék szerszám Mágneses alap A asztal 2397 SOROZAT Magasság (H) Pontosság A 143,74 50mm ±10μm PÁRHUZAM IDOM KÉSZET W teteje H Az idom alja és teteje között a párhuzamosság: 5 μm Illesztett pár magasság eltérése: 5 μm Edzett, HRC55-60 keménységre Párhuzam idom / készlet Hosszúság () Vastagság (W) Magasság (H) ,21 10 pár , 16, 19, 22, 25, 28, 31, 35, 38, ,56 14 pár , 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, ,81 6 pár 200 9,5 35, 40, 45, 50, 55, 58 alja 6533 SOROZAT 57

60 3D-s MÉRŐ Nem mágneseződő keményfém érintkező pont D Beállító csavar Beállító csavar Skála Radiális beállító Axiális beállító Törés pont Normál tapintó (rozsdamentes acél, nomál tartozék) Ha a tapintót túl nagy erôhatás éri, a könnyítésnél eltörik megvédve a testet a sérüléstôl. Keményfém érintő hegy 1. lépés: Referencia pont felvétele 2. lépés: Skála beállítása 0-ra. mérés 3. lépés: Mérés OPCIONÁIS TARTOZÉKOK Elnevezés D 2842-N1 27,84 normál szonda 27 SØ N2 43,20 hosszú szonda 62 SØ6 Méréstartomány Felbontás D 190 1,5mm 0,01mm 58

61 KÖZÉPPONTOSÍTÓ ANAÓG MÉRŐÓRA rögzített nyél 2385 SOROZAT külső érzékelő belső érzékelő kis furat érzékelő (max. Ø3 mm átmérőjű furatokhoz) külső érzékelő belső érzékelő kis furat érzékelő eolvasás: 0,01mm Gyors és pontos középpontmérést biztosít furatokban és maró készülékekben ,67 59

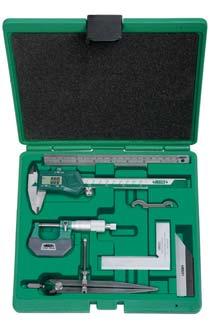

62 2-DARABOS MÉRŐESZKÖZ KÉSZET 2-DARABOS MÉRŐESZKÖZ KÉSZET 5022-W SOROZAT 5023 SOROZAT 5022-W W 76,74 Tartalma: 1) Digitális tolómérő, méréstartománya: mm/0-6, felbontás: 0,01 mm/0,0005 (kód: ) 2) Digitális külső mikrométer, méréstartománya: 0-25 mm/0-1, felbontás: 0,001 mm/0,00005 (kód: A) ,95 Tartalma: 1)Egy analóg ellenőrző mérőóra, méréstartománya: 0,8 mm, felbontása: 0,01 mm (kód: ) 2)Mágneses állvány 2-DARABOS MÉRŐESZKÖZ KÉSZET 4-DARABOS MÉRŐESZKÖZ KÉSZET 5024 SOROZAT 5042-W SOROZAT W ,24 Tartalma: 1)Egy analóg ellenőrző mérőóra, méréstartománya: 10 mm, felbontása: 0,01 mm (kód: A) 2)Mágneses állvány (kód: ) 5042-W 67,94 Tartalma: 1)Digitális tolómérő, méréstartománya: mm/0-6, felbontása: 0,01 mm/0,0005 (kód: ) 2)Külső mikrométer, méréstartománya: 0-25 mm, felbontása: 0,01 mm (kód: A) 3)90o lesarkított élű derékszög, 100x70 mm, minőségi osztály 0, (kód: ) 4)Acél vonalzó, 150 mm/6 (kód: ) 6-DARABOS MÉRŐSZERSZÁM KÉSZET 6-DARABOS MÉRŐSZERSZÁM KÉSZET 5062-W SOROZAT 5063 SOROZAT 5062-W W 94,12 A készlet tartalma: 1)Digitális tolómérő, méréstartománya mm/0-6, felbontása 0,01 mm/0,0005 (kód: W) 2)Külső mikrométer, méréstartománya: 0-25 mm, felbontás: 0,01 mm (kód: A) 3)90º lesarkított élű négyzet, 100x70 mm, besorolás 00 (kód: ) 4)Élvonalzó, 100 mm (kód: ) 5)Rugós hegyes körző, 150 mm (kód: ) 6)Acél vonalzó, 200 mm/8 (kód: ) ,12 A készlet tartalma: 1)Tolómérő, méréstartománya mm/0-6, felbontása 0,05 mm/1/128 (kód: ) 2) Külső mikrométer, méréstartománya: 0-25 mm, felbontás: 0,01 mm (kód: A 3) 90º lesarkított élű négyzet, 100x70 mm, besorolás 00 (kód: ) 4) Élvonalzó, 100 mm (kód: ) 5) Rugós hegyes körző, 150 mm (kód: ) 6) Acél vonalzó, 200 mm/8 (kód: ) 60

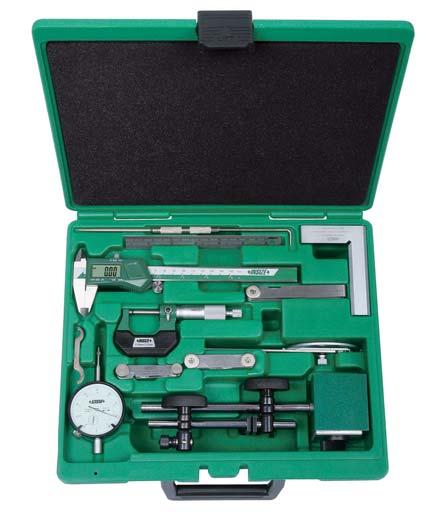

63 13-DARABOS MÉRŐESZKÖZ KÉSZET 5013-W SOROZAT 1) Digitális tolómérő, méréstartománya: mm/0-6, felbontása: 0,01 mm/0,0005 (kód: ) 2) Külső mikrométer, méréstartománya: 0-25 mm, felbontás: 0,01 mm (kód: A) 3) Analóg mérőóra, méréstartomány: 10 mm, felbontása: 0,01 mm (kód: A) 4) Mágneses állvány (kód: ) 5) Szögmérő, méréstartomány: 0-180º, felbontás 1o (kód: ) 6) Menetemelkedés-mérő idomszer, méréstartomány: 0,25-7 mm, 24 darab, metrikus 60o menet (kód: ) 7) Rádiuszmérő idomszer, méréstartomány: 1-7 mm (kód: ) 8) Hézagmérő, méréstartomány: 0,05 mm-1,00 mm, 20 darab (kód: ) 9) 90 o lesarkított élű derékszög, 100x70 mm, minőségi osztály 0, (kód: ) 10) Előrajzoló (kód: 7230) 11) Acél vonalzó, 150 mm/6 (kód: ) 12) Talp toldat mélységmérőhöz (kód: 6140) 13) Nullapont beállító rúd 5013-W 144,6 SPC KÁBE SOROZAT SOROZAT ,4,5 Egyedi szoftver nélkül, az adatokat a billentyűzettel lehet bevinni Excel, Word, CAD, Skype, stb, programokba Nyomja meg a piros gombot a csatlakozó dobozon, illetve használja a pedálos kapcsolót az adatok beviteléhez. A pedálos kapcsoló tetszőlegesen rendelhető tartozék. A csatlakozó doboz minden kábeltípus befogadására alkalmas (kódok: , , ), de egyszerre, csak egyféle kábel csatlakoztatására alkalmas. Megnevezés Alkalmazandó termékek ,02 Csatlakozó doboz (2 m hosszú) kábellel ,96 Pedálos kapcsoló (1,5 m hosszú) kábellel ,40 Kábel (0,5 m hosszú) Digitális tolómérők és digitális mélységmérők ,40 Kábel (0,5 m hosszú) Digitális mikrométerek (kivéve 3108 és 3109) Excel ,40 Kábel (0,5 m hosszú) Digitális mérőórák kábel (7304-3) kábel (7304-4) kábel (7304-5) interface doboz (7304-1) SOROZAT SOROZAT SOROZAT számítógép USB port pedálos lábkapcsoló (7304-2) SPC KÁBE Mintavétel intervallum- és tűréshatár beállítás 7305-SPC1A Automatikus értékelés beállított tűrés alapján Tűrés, maximális érték, minimális érték, mérések száma, megfelelt darabszám, nem megfelelt darabszám jel 7305A SOROZAT Mérőszoftverrel szállítva Feszültség igény: 5-10V 2,5m hosszúságú kábel Alkalmazandó termékek 7305-SPC1A 77,35 Digitális mérőórák Automatikus mintavétel Manuális mintavétel adat 61

64 SPC KÁBE 7302-SPC2A Egyedi szoftver nélkül, az adatokat a billentyűzettel lehet bevinni Excel, Word, CAD, Skype, stb. programokba. Nyomja meg a piros gombot a csatlakozó dobozon az adatok beviteléhez. USB porton keresztül csatlakozik a számítógéphez. Kábel hosszúsága: 2,5 m. Description Remark 7302 SOROZAT 7304 SOROZAT 7302-SPC1A 51,25 Kábel (2,5 m hosszú) Digitális tolómérők és digitális mélységmérők 7302-SPC2A 53,21 Kábel (2,5 m hosszú) Digitális mikrométerek 7302-SPC3A 55,19 Kábel (2,5 m hosszú) Digitális mérőórák 7302-SPC4 57,41 Kábel (2,5 m hosszú) 1103 típusú Digitális tolómérők ,96 Pedálos kapcsoló (1,5 m hosszú) kábellel opcionális DIGITÁIS VÍZSZINTES SKÁA A típus B típus 6 8 szerelőkeret M M R Ø A SOROZAT A A A típus Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll Automatikus kikapcsolás, bekapcsoláshoz mozgassa a digitális készüléket Telep: CR2032 USB adatkimenet Szerelőkerettel szállítjuk, amelyet a készülék hátuljára kell felrögzíteni Választható tartozék: SPC kábel B típus Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, ABS, adat előre beállítás Abszolút és növekmény mérés Telep: SR44 vagy R44 Adatkimenet Szerelőkerettel szállítjuk, amelyet a készülék hátuljára kell felrögzíteni Méréstartomány Típus Pontosság B C A 42,61 100mm A ±0,02mm A 50,40 150mm A ±0,03mm A 65,88 200mm A ±0,03mm A 97,54 300mm A ±0,04mm A 119,78 400mm B ±0,05mm 590 5, A 153,15 500mm B ±0,05mm 690 5, A 189,09 600mm B ±0,08mm 790 5, A 283,20 800mm B ±0,10mm 990 5, A 390, mm B ±0,10mm ,5 31 DIGITÁIS FÜGGŐEGES SKÁA szerelőkeret SOROZAT Felbontás: 0,01 mm/0,0005 Kapcsológombok: be/ki (on/off), nullázó (zero), mm/coll, adat beállítás Telep: SR44 vagy R44 Adatkimenet Szerelőkerettel szállítjuk, amelyet a készülék hátuljára kell felrögzíteni Méréstartomány Pontosság B C D E F ,33 100mm ±0,02mm ,47 150mm ±0,03mm ,72 200mm ±0,03mm ,81 300mm ±0,04mm ,03 400mm ±0,05mm ,11 500mm ±0,05mm 5, ,89 600mm ±0,08mm 5, ,72 800mm ±0,10mm 5, , mm ±0,10mm 5, R Ø E C F D B M3 62

65 Három lépcsős árengedmény, akár 15% az újságban szereplő árakból! INEÁRIS SKÁA IS-A IS-B IS-A1-300 SPECIFIKÁCIÓ IS-A1 IS-A5 IS-B (<950) +50(>950) +30(<950) +50(>950) +30(<950) +50(>950) (<950) +152(>950) +132(<950) +152(>950) +136(<950) +156(>950) (<950) +169(>950) +149(<950) +169(>950) +154(<950) +174(>950) Felbontás 1μm 5μm 5μm Max. válaszidő 50m/min 90m/min 60m/min Skála rács távolság 20μm Skála referencia pont távolság 50μm Pontosság ±(5+5/1000)μm ist he effective length in mm Kábel hosszúság 3,5m(: mm) 5m(: mm) 10m(: mm) STANDARD SZÁÍTMÁNY TARTAMA Fő egység alakú támasz Porvédő fedél Egyszerű talp (az 1500 mm-nél nagyobbhoz) Hossz () IS-A1 IS-A5 IS-B5 50mm IS-A ,70 IS-A ,17 IS-B ,17 100mm IS-A ,70 IS-A ,17 IS-B ,17 150mm IS-A ,70 IS-A ,17 IS-B ,17 200mm IS-A ,70 IS-A ,17 IS-B ,17 250mm IS-A ,70 IS-A ,17 IS-B ,17 300mm IS-A ,70 IS-A ,17 IS-B ,17 350mm IS-A ,70 IS-A ,17 IS-B ,17 400mm IS-A ,70 IS-A ,17 IS-B ,17 450mm IS-A ,70 IS-A ,17 IS-B ,17 500mm IS-A ,70 IS-A ,17 IS-B ,17 550mm IS-A ,55 IS-A ,17 IS-B ,17 600mm IS-A ,39 IS-A ,17 IS-B ,17 650mm IS-A ,24 IS-A ,17 IS-B ,17 700mm IS-A ,08 IS-A ,17 IS-B ,17 750mm IS-A ,93 IS-A ,17 IS-B ,17 800mm IS-A ,77 IS-A ,17 IS-B ,17 850mm IS-A ,19 IS-A ,28 IS-B ,28 900mm IS-A ,62 IS-A ,39 IS-B ,39 950mm IS-A ,03 IS-A ,66 IS-B , mm IS-A ,29 IS-A ,93 IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B , mm IS-B ,31 IS-A1 és IS-A-5 sorozat IS-B5 sorozat Teljes hosszúság 3 Szerelő furat távolság 2 Max. út hossza 1 Hasznosítható hosszúság 60±0.1 2-M5-6H 90 2-M4-6H 60±0.1 Teljes hosszúság 3 Szerelő furat távolság 2 Max. út hossza 1 Hasznosítható hosszúság 2-M5-6H 60± ±0.1 2-M4-6H ± ± ± ± SZÁMÁÓ STANDARD SZÁÍTMÁNY TARTAMA Fő egység Szerelőkeret Föld kábel RS232C kábel Szoftver CD az RS232C-hez SPECIFIKÁCIÓ IS-DR2 IS-DR3 Alkalmazás Két-tengely Három tengely Bemeneti port skála 2 3 Felbontás 0,05μm 0,1μm 0,2μm 0,5μm 1μm 2μm 5μm 10μm 20μm 50μm 2- skála adatok beírása, linearitás hiba kompenzálása, kiegyenlítés, RS232C interfész egység BCD kód kimenet, nullapont beállítás, előre beállítás, Funkciók felbontás beállítása, számlálás irányának a beállítása Coll/mm átszámítás, ABS/INC átalakítás, tágulási/összehúzódási együttható beállítása 1/2 számítás, RI feltárás, furat kör megmunkálás, felfutó kör megmunkálás Méret 295x185x45mm Súly 1,45kg IS-DR2 238,71 IS-DR3 292,62 Nulla beállítás Ív megmunkálás módja Nulla beállítás Ív megmunkálás módja X/Y tengely kijelzője 2-skála adatok megadása IS-DR2 ABS/INC, SDM koordináták 1/2 számolás X/Y tengely kijelzője 2-skála adatok megadása ABS/INC, SDM koordináták 1/2 számolás megmunkálás módja számológép IS-DR3 megmunkálás módja számológép IS-DR2 IS-DR3 63

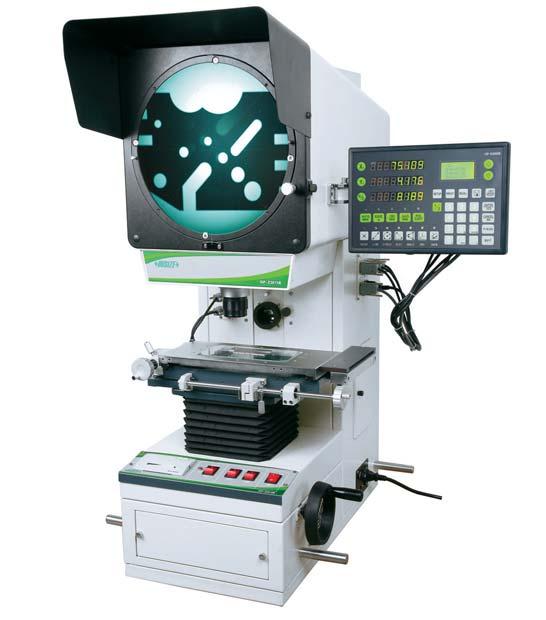

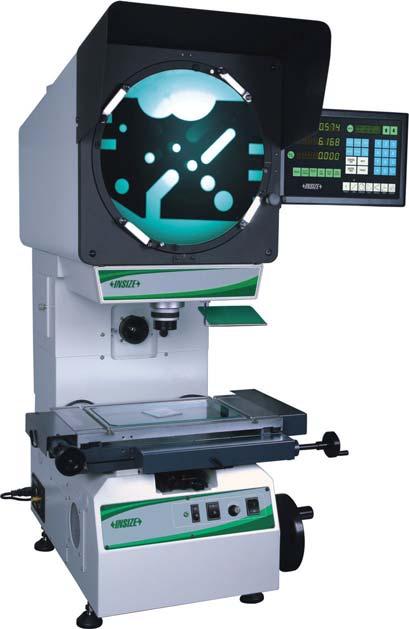

66 PROFI PROJEKTOR EMOZDUÁS X-Y TENGEY MENTÉN: 200X100 mm vetítőernyő adatfeldolgozó egység ISP-AZ3020 vetítőernyő forgató gomb 10x optikai lencse felület megvilágítás ISP-AZ3020 tárgyasztal megvilágítás kapcsolótáblája fókuszállító forgótárcsa féltükrös lencsék lefedő diagram (felbontás: 50mm-es leolvasási 300mm-es kalibrációs skála mintadarab szegély érzékelő 1, rádiusz: 1 mm növekedés) skála/standard skála (a nagyítás pontosságának (a nagyítás pontosságának ellenőrzésére, illetve a mérés ellenőrzésére szolgál) kalibrálására szolgál) Állítsa be a fókuszt a projektor fej leeresztésével, illetve felemelésével, a tárgyasztal nem mozog se fel, se le Munkadarab megengedett súlya max.: 50 kg kód megjegyzés ISP-AZ SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység 10x optikai lencse fél-reflexiós tükörrel és ferde megvilágító tükörrel fedőlap rögzítő fül Porvédő borítás ábkapcsoló 4db OPCIONÁIS TARTOZÉK kód 20x optikai lencse fél-reflexiós tükörrel és ferde megvilágító tükörrel ISP-A5000-ENS20X x optikai lencse fél-reflexiós tükörrel ISP-A5000-ENS50X x optikai lencse fél-reflexiós tükörrel ISP-A5000-ENS100X 502 Fedőlap ISP-A5000-CHART 83 Szegélyérzékelő ISP-AZ3020-EDGE mm leolvasási skála ISP-A5000-SCAE mm kalibráló skála ISP-A5000-RUE 661 Nyomtató ISP-AZ3020-PRINTER 315 Mintadarab ISP-A5000-DEMO 37,9 Átmérő: Ø300mm Projektor képernyő Forgatás tartománya: 0 ~360, felbontás:1'' illetve 0,01 Referencia vonal: szálkereszt Nagyítás 10X(standard) 20X(opcionális) 50X(opcionális) 100X(opcionális) encsék átómező Ø30mm Ø15mm Ø6mm Ø3mm Működési távolság 77,7mm 44,3mm 38,4mm 25,3mm Munkadarab max. magassága 100mm 100mm 100mm 100mm Nagyítás pontossága Kép Fém tárgylemez mérete Üveg tárgylemez mérete ±0,08% felállított kép mm mm X-Y irányban Tartomány: 200x100mm Tárgy a tárgylemez Felbontás: 0,5μm asztal elmozdulása Pontosság: (3+/75) μm a mérés hosszúsága mm-ben Z (fókusz) elmozdulás mértéke 100mm Max. terhelhetőség 50kg Kontúr megvilágítás: 24V/150W halogén lámpa, fényerősség beállítás Megvilágítás Felület megvilágítása: 24V/150W halogén lámpa, fényerősség beállítás Kijelző Kimenet X-Y irényú tárgyasztal elmozdulás, képernyő elforgatás RS232C Pont koordinátájának a mérése Vonal koordinátájának a mérése Adat feldolgozó egység Funkció Középpont koordinátájának a mérése, kör rádiusz meghatározása három pont alapján Két tárgy között lévő távolság mérése Négy pont, vagy két vonal által bezárt szög mérése Koordináta rendszer origójának meghatározása Koordináta transzformáció Koordináta középpontjának beállítása Méret ( W H) Súly 780x780x1100mm 160kg 64

67 PROFIVETÍTŐ Vetítő képernyő Adatfeldolgozó egység Képernyő elforgató gomb ISP-Z X lencsék Felület megvilágítása Tárgyasztal ISP-Z3015 Megvilágítás vezérlő panel Fókusz beállító kerék * Illessze rá a megfelelő kódszámú csatlakozótoldatot, hogy alkalmazható legyen a rendelkezésre álló feszültséggel, és illeszkedjen az adott dugaszoló aljzatba. féltükrös lencsék lefedő diagram (felbontás: 1, rádiusz: 1 mm növekedés) 50mm-es leolvasási skála/standard skála (a nagyítás pontosságának ellenőrzésére szolgál) 300mm-es kalibrációs skála (a nagyítás pontosságának ellenőrzésére, illetve a mérés kalibrálására szolgál) mintadarab szegély érzékelő forgatható asztal (üveg átmérője: 100 mm, felbontás: 2 ) tartó rögzítő kapoccsal elforgatás középponti támasza kék szűrő v-prizma rögzítő eszközzel kód megjegyzés ISP-Z SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység 10x szemlencse fél-tükörrel and oblique illuminator mirror efedő diagram leszorító Porvédő borítás ábkapcsoló 4db OPCIONÁIS TARTOZÉK kód 20x szemlencse fél-tükörrel and oblique illuminator mirror ISP-Z3015-ENS20X x szemlencse fél-tükörrel ISP-Z3015-ENS50X x szemlencse fél-tükörrel ISP-Z3015-ENS100X 509 Forgatható asztal ISP-Z3015-TABE 325 efedő diagram ISP-Z3015-CHART 84,10 Tartó rögzítő taggal ISP-Z3015-HODER 170 Elforgatás középponti támasza ISP-Z3015-SUPPORT 491 V-prizma rögzítő taggal ISP-Z3015-VBOCK mm standard skála ISP-Z3015-SCAE mm leolvasó skála ISP-Z3015-RUE 661 Kék szűrő ISP-Z3015-FITER 63,40 Mintadarab ISP-Z3015-DEMO 37,90 szegély érzékelő ISP-Z3015-EDGE Nyomtató ISP-Z3015-PRINTER 330 Átmérő: Ø300mm Projektor képernyő Forgatás tartománya: 0 ~360, felbontás:1'' illetve 0,05 Referencia vonal: szálkereszt Nagyítás 10X(standard) 20X(opcionális) 50X(opcionális) 100X(opcionális) encsék átómező Ø30mm Ø15mm Ø6mm Ø3mm Működési távolság 77,7mm 44,3mm 38,4mm 25,3mm Munkadarab max. magassága 90mm 90mm 90mm 90mm Nagyítás pontossága ±0,08% Kép Inverz (megfordított) Fém tárgylemez mérete Üveg tárgylemez mérete 340x152mm 196x96mm X-Y irányban Tartomány: 150x50mm Tárgy a tárgylemez Felbontás: 0,5μm asztal elmozdulása Pontosság: (4+/25) μm a mérés hosszúsága mm-ben Z (fókusz) elmozdulás mértéke 90mm Max. terhelhetőség 4kg Kontúr megvilágítás: 24V/150W halogén lámpa, fényerősség beállítás Megvilágítás Felület megvilágítása: 24V/150W halogén lámpa Kijelző Kimenet X-Y irényú tárgyasztal elmozdulás, képernyő elforgatás RS232C Pont koordinátájának a mérése Vonal koordinátájának a mérése Adat feldolgozó egység Funkció Középpont koordinátájának a mérése, kör rádiusz meghatározása három pont alapján Két tárgy között lévő távolság mérése Négy pont, vagy két vonal által bezárt szög mérése Koordináta rendszer origójának meghatározása Koordináta transzformáció Koordináta középpontjának beállítása Méret (xwxh) Súly 550x770x1100mm 135kg 65

68 VÍZSZINTES PROFI PROJEKTOR EMOZDUÁS X-Y TENGEY MENTÉN: 200X100 mm Vetítőernyő Vetítőernyő forgató gomb Adatfeldolgozó egység ISP-W3020 Felület megvilágítás (két optikai szállal) X tengely mozgató kézi kerék Asztalforgató gomb ISP-W3020 Z tengely kézi kerék féltükrös lencsék lefedő diagram (felbontás: 1, rádiusz: 1 mm növekedés) 50mm-es leolvasási skála/standard skála (a nagyítás pontosságának ellenőrzésére szolgál) 300mm-es kalibrációs skála (a nagyítás pontosságának ellenőrzésére, illetve a mérés kalibrálására szolgál) mintadarab (forgó asztal kell hozzá) v-prizma rögzítő eszközökkel Forgó asztal satu szegély érzékelő kód megjegyzés ISP-W SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység 10x optikai lencse fél-reflexiós tükörrel és ferde megvilágító tükörrel fedőlap rögzítő fül Borvédő borítás ábkapcsoló 4db OPCIONÁIS TARTOZÉK kód 20x optikai lencse fél-reflexiós tükörrel és ferde megvilágító tükörrel ISP-A3000-ENS20X x optikai lencse fél-reflexiós tükörrel ISP-A3000-ENS50X x optikai lencse fél-reflexiós tükörrel ISP-A3000-ENS100X 637 efedő diagram ISP-A3000-CHART 83 Szegély érzékelő ISP-W3020-EDGE mm leolvasási skála ISP-A3000-SCAE mm kalibráló skála ISP-A3000-RUE 661 Nyomtató ISP-W3020-PRINTER 315 Mintadarab ISP-A3000-DEMO 37,9 V-prizma rögzítő kapoccsal ISP-Z3014-VBOCK Kérje ajánlatunkat! Forgóasztal ISP-A3000-RTABE 472 Satu ISP-A3000-VISE 73,90 Projektor képernyő encsék Nagyítás átómező Működési távolság Nagyítás pontosság Átmérő: Ø300mm Forgatás tartománya: 0 ~360, felbontás:1'' illetve 0,01 Referencia vonal: szálkereszt 10X(standard) 20X(opcionális) 50X(opcionális) 100X(opcionális) Ø30mm Ø15mm Ø6mm Ø3mm 77,7mm 44,3mm 38,4mm 25,3mm ±0,08% Fém tárgylemez mérete Elforgás tartománya mm ±15 X-Y irányban Tartomány: mm Tárgy a tárgylemez Felbontás: 0,5μm asztal elmozdulása Pontosság: (4+/25) μm a mérés hosszúsága mm-ben Y (fókusz) elmozdulás mértéke 75mm Max. terhelhetőség 50kg Kontúr megvilágítás: 24V/150W halogén lámpa, fényerősség beállítás Megvilágítás Felület megvilágítása: 12V/150W halogén lámpa (2 szálas) beállítható fényerősség Kijelző Kimenet X-Y irényú tárgyasztal elmozdulás, képernyő forgás RS232C Pont koordinátájának a mérése Vonal koordinátájának a mérése Adat feldolgozó egység Funkció Középpont koordinátájának a mérése, kör rádiusz meghatározása három pont alapján Két tárgy között lévő távolság mérése Négy pont, vagy két vonal által bezárt szög mérése Koordináta rendszer origójának meghatározása Koordináta transzformáció Koordináta középpontjának beállítása Méret (HxSzxM) Súly mm 160kg 66

69 ÁTÁSMÉRŐ BERENDEZÉS A számítógép nem része a szállításnak! PCI csatlakozók Monitor (választható) Vezérlő (tartalmazza) SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Műveleti asztal szabályozóval Szoftver lemez Számláló kártya Videó kártya Kalibráló üveg táblázat ézer pozícionáló Mintadarab (agyag) Porvédő borítás ISD-260-P OPCIONÁIS TARTOZÉK kód 0,5X segéd objektív ISD-260-OB05X 207,11 2X segéd objektív ISD-260-OB2X 207,11 Számítógép ISD-260-COMPUTER Kérje ajánlatunkat! Asztal ISD-260-DESK Kérje ajánlatunkat! Asztal (választható) Operációs rendszer: Windows 7 Egyszerű mérőeszközök: Pont koordinátájának mérése Egyenes hosszúságának a mérése Számítógép (választható) SPECIFIKÁCIÓ Mérési tartomány X-tengely: 250 mm Y-tengely: 150 mm Z-tengely: 150 mm Operációs rendszer Windows 7 Tárgyasztal mérete 420x310mm Tárgyasztal üveg mérete 290x190mm Tárgyasztal max. terhelhetősége 30kg X/Y/Z tengely felbontása 1μm X/Y tengely pontossága (3 + /200) μm ( a mérés hosszúsága mm-ben) X/Y tengely ismételhetősége 2μm Objektív 0,7X-4,5X (nagyítás) Nagyítás 39X-225X (17 monitorral) Kamera 0,43 M pixel színes CCD Mozgatás módja Megvilágítás Méret (xwxh) Súly kód ISD-260-P 9.174,60 manuális Kör középponti koordinátájának, sugarának, átmérőjének és területének a mérése Ív hosszúságának és átmérőjének a mérése felületé: állítható ED kontúré: állítható ED 660x620x935 mm 227 kg Ellipszis középpont koordinátájának, tengely hosszúságának, és területének a mérése Kombinált mérőeszközök Egyenes felezőjének a meghatározása Pont és egyenes között lévő távolság mérése Tangens egyenes meghatározása pont és kör között Szögfelező meghatározása két egyenes között Két egyenes közti szögmérés Két egyenes közötti távolság mérése X-Y-Z tengely megjelenítése Kép Kör és egyenes között lévő távolság mérése Kör és egyenes között lévő metszéspontok meghatározása Metszéspontok meghatározása két kör között Két kör között lévő távolság mérése Tangens egyenes meghatározása két kör között Szegély érzékelés Pont eszköz Doboz eszköz Kör eszköz Mérés tárgya Mérés eredményei Grafika Profil érzékelés: Automatikusan befogja a profilt Manuálisan fogja be a profilt Segédeszközök Mérőeszközök Fókusz diagram Kimenet a CAD-hez, Excel-hez és a Word-höz Koordináta transzformálás Középpont koordináta X:6,013mm Y: 5,176mm Középpont koordináta X: 0,000 mm Y: 0,000 67

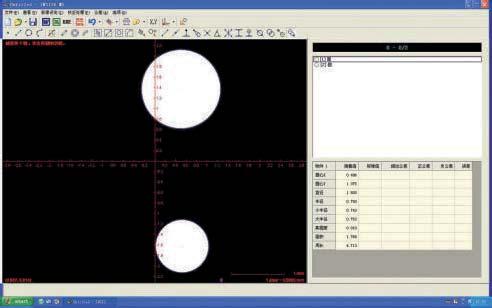

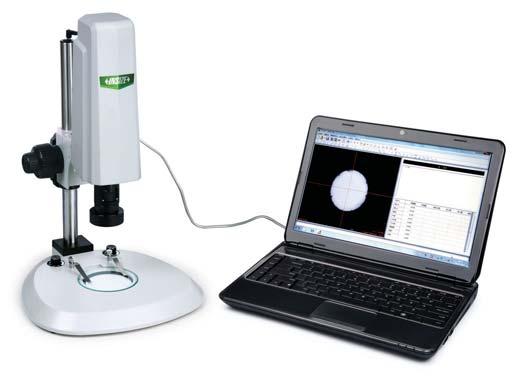

70 VIDEÓS MÉRŐMIKROSZKÓP Állvány ISD-A100-P Finom fókuszállító gomb (felbontás: 2μm) Kalibráló blokk (alap tartozék) Fényerősség beállítás tárgyasztal átmérője: 95 mm Felület megvilágítás Kontúr megvilágítás léptetős zoomos optikai lencse 0,75X 5X A számítógép nem alap tartozék! X-Y tárgyasztal (alap tartozék) Kis (max. 15 mm méretű) munkadarab könnyű és pontos mérése SPECIFIKÁCIÓ Objektív 0,75X - 5X (nagyítás) Kiegészítő objektív 1X 0,5X Fókusz távolság 82mm 175mm átótér (átlós hosszúsága) 1,15mm - 7,5mm 2,3mm - 15mm Nagyítás (19 -os széles-képernyős kijelző) 44X - 280X 22X - 140X Kamera CMOS (színes) Felbontás (pixel) 1280x1024 (1,3M) Kimenet USB2,0 Pontosság 4μm Ismételhetőség 2μm Megvilágítás Felületé: állítható gyűrűs ED kontúré: állítható ED Méret (W D H) 300x350x450mm Súly 2,8kg kód ISD-A100-P SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Szoftver lemez X-Y tárgyasztal Kalibráló tömb (út mérete: 74x60 mm) 0,5X kiegészítő objektív 1X kiegészítő objektív ø95 mm üveg alátétlemez ø95 mm fehér/fekete alátétlemez Porvédő borítás Operációs rendszer: Windows 7 / XP Kimenet a CAD-hez, EXCE-hez és WORD-höz Egyszerű mérőeszközök Szegély érzékelés Kombinált mérőeszközök Bemeneti CAD, a munkadarabbal történő összevetéshez Mérés tárgya Kép Koordináta transzformálás Fókusz jelölő: Gyorsan és pontosan megtalálja a fókusz távolságot, kiküszöböli a vizuális hibákat Mérés eredményei Egyszerű mérőeszközök: Pont koordinátájának mérése Egyenes hosszúságának a mérése Kombinált mérőeszközök Két pont közötti távolság mérése Egyenes felezőjének a meghatározása Pont és egyenes között lévő távolság mérése Tangens egyenes meghatározása pont és kör között Metszéspont mérése két egyenes között Szög mérése két egyenes között Kör középpont koordinátájának, sugarának, átmérőjének és területének mérése Ív hosszúságának, és átmérőjének a mérése Két egyenes közötti távolság mérése Kör és egyenes között lévő távolság mérése Kör és egyenes között lévő metszéspontok meghatározása Metszéspontok meghatározása két kör között Két kör között lévő távolság mérése Tangens egyenes meghatározása két kör között Szegély érzékelés Pont eszköz Doboz eszköz Kör eszköz Szögfelező meghatározása két egyenes között 68

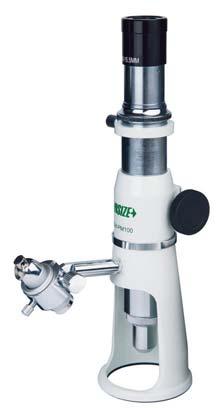

71 HORDOZHATÓ MÉRŐMIKROSZKÓP DIGITÁIS KAMERA Zseblámpa 10x szemlencse 10x szemlencse felbontással Fókusz beállító ISM-PM100 ISM-D500 ISM-D500 10x objektív Adapter 0,45X ISM-PM100 Kalibráló vonalzó (felbontás: 0,1 mm) 0 1 Csatlakozó Ø23,2/ Ø30mm SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Zseblámpa Telep (AAA) 2db ISM-PM ,34 SPECIFIKÁCIÓ Teljes nagyítás 100X Szemlencse 10X felbontással Objektív (akromatikus) 10X (numerikus rekesznyílás: 0,25) Működési távolság 7mm Fókusz tartomány 30mm átómező Ø1,8mm Felbontás 0,01mm Megvilágítás ED lámpa Alap átmérője Ø63mm Magasság 210mm Súly 650g Szemlencse tubusába, illetve kamera csatlakozóba való betét Szoftverrel együtt szállítjuk SPECIFIKÁCIÓ Érzékelő Pixel Felbontás Képváltási sebesség SNR Áramforrás Súly 1/2,5" CMOS 5M 2592x1944 vagy 1296x x1944 3fps automata vagy manuális, az exponálási idő állítható 41dB USB 400g SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Adapter 0,45X Kalibráló vonalzó (felbontás: 0,1 mm) Csatlakozó Ø23,2/ Ø30 mm USB kábel Szoftver lemez OPCIONÁIS TARTOZÉK kód Csatlakozó Ø23,2/ Ø30,5 mm ISM-DCA-CON 13,00 ISM-D ZOOM-OS SZTEREOMIKROSZKÓP WF 10x nézőke Objektív Objektív nagyítás beállítása Visszatükrözött ED világítás Fókusz beállítás ISM-ZS50-P Visszatükrözött ED fényerősség beállítása Munkaasztal, átmérő: 100 mm Továbbított ED fény beállítása ISM-ZS50-P SPECIFIKÁCIÓ ISM-ZS50-P ISM-ZS50T-P Optikai cső Binokuláris Trinokuláris Szemlencse (széles mező) 10x (látótér: Ø22 mm) Objektív 0,8X-5X (nagyítás) Nagyítás mértéke 1:6,3 Pupilla távolság 55-75mm (állítható) Dioptria beállítás ±5 dioptria (két szemlencse) Objektív működési távolsága 115mm Munkadarab max, magassága 215mm Megvilágítás Állítható tükrözött és továbbított ED fény Méret (HxSzxM) 290x260x480mm Súly 4,9kg SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység WF10X szemlencse ø100 mm üveglemez ø100 mm fehér/fekete lemez Porvédő borítás 2db kód ISM-ZS50-P 761,92 OPCIONÁIS TARTOZÉK kód Kiegészítő 0,5X ISM-ZS50-OB05X 97,98 objektív 2X ISM-ZS50-OB2X 97,98 10 x osztó nézőke (0,1 mm/oszt.) ISM-ZS50-EPD10X 144,59 Nézőke WF 15x (látómező: ø16 mm) ISM-ZS50-EP15X 152,22 WF 20x (látómező: ø12 mm ISM-ZS50-EP20X 169,92 Digitális kamera ISM-D ,00 69

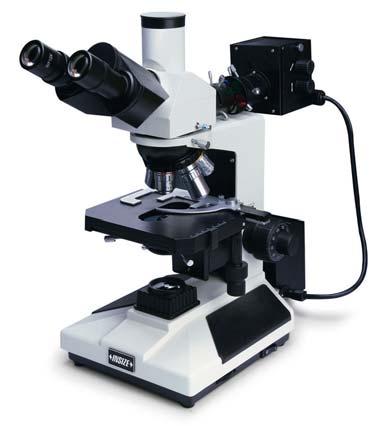

72 FÉMMIKROSZKÓP WF10X szemlencse Kamera csatlakozás Kép a lencséhez/kamera kapcsoló Tartógyűrű (külső átm.: Ø67,5 mm, belső átm.: Ø12 mm) Tárgyasztal átómező rekesz Szűrő rekesz ISM-M1000-P Durva fókusz beállító gomb Finom fókuszbeállító gomb (felbontás: 2μm) X-Y tárgyasztal mozgató gomb Objektív Megvilágítás fényerejének beállítója Be/kikapcsoló gomb Rekesz nyílás Gyűjtő lencse * Illessze rá a megfelelő kódszámú csatlakozótoldatot, hogy alkalmazható legyen a rendelkezésre álló feszültséggel, és illeszkedjen az adott dugaszoló aljzatba Fém elemzéshez és erős nagyítású megfigyelő vizsgálatokhoz Kohler megvilágító rendszer egységesen megvilágított mezőt biztosít Rugós típusú 20x, 40x, és 100x objektívek SPECIFIKÁCIÓ Szemlencse (széles látómező) 10X (látómező: Ø18mm) Objektív (akromatikus ábra) 10X 20X 40X 100X (olajos típus) Numerikus apertúra 0,25 0,40 0,60 1,25 Működési távolság 8,8mm 8,6mm 3,3mm 0,33mm Dupla réteg Tárgyasztal Méret: 180x150mm Mozgatás útja: 15x15mm Pupilla távolság 53-75mm (állítható) Dioptria beállítás ±5 dioptria (egy szemlencse) Megvilágítás 6V/20W halogén lámpa Méret ( W H) mm Súly 11kg Megvilágítás ISM-M1000-P OPCIONÁIS TARTOZÉK kód 10x osztó lencse (0,1 mm/osztás) ISM-MTM-EPD10X 41,70 Kamera adapter (1X) ISM-M1000-ADAPTER 17,10 Digitális kamera ISM-D ,72 P50X ISM-MTM-OB50X 119,00 Objektív P60X ISM-MTM-OB60X 122,00 P80X ISM-MTM-OB80X 157,00 P100X (száraz típus) ISM-MTM-OB100X 270,00 SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Olaj a P100X objektívhez 1palack Porvédő sapka Szűrőlencse (kék/zöld/sárga) Mindegyikből FÉMMIKROSZKÓP átómező rekesz Rekesz nyílás Kondenzátor Kamera csatlakozás WF10X szemlencse Visszavert fény Kép a lencséhez/kamera kapcsoló ISM-M600-P Polarizáló Szűrő (kék/zöld/piros/matt üveg) Objektív Tárgyasztal Polarizáló Gyűjtőlencse Durva fókusz beállító gomb Finom fókuszbeállító gomb (felbontás: 2μm) Átmenő fény Tárgyasztal mozgató gomb Szűrő rekesz Rekesz nyílás Tükrözött fény be/kikapcsolója Megvilágítás fényerejének beállítója Fém elemzéshez és erős nagyítású megfigyelő vizsgálatokhoz A tükrözött és átmenő fény egyszerre is használható Rugós típusú 40x, és 60x objektívek SPECIFIKÁCIÓ Szemlencse (széles látómező) 10x (látómező: Ø18 mm) Objektív (akromatikus ábra) 5X 10X 20X 40X 60X Numerikus apertúra 0,12 0,25 0,40 0,60 0,75 Működési távolság 18,4mm 8,8mm 8,6mm 3,7mm 1,34mm Dupla réteg minta leszorító pánttal Tárgyasztal Méret: 160x140mm Mozgatás útja: 75 x 50 mm (felbontás: 0,1 mm) Pupilla távolság mm (állítható) Dioptria beállítás ±5 dioptria (egy szemlencse) Megvilágítás Visszatükrözött és átmenő fény: 6V/20W halogén lámpa, fényerő beállítható Méret ( W H) 450x300x350mm Súly 11kg * Illessze rá a megfelelő kódszámú csatlakozótoldatot, hogy alkalmazható legyen a rendelkezésre álló feszültséggel, és illeszkedjen az adott dugaszoló aljzatba SZABVÁNY SZÁÍTMÁNY TARTAMA Fő egység Porvédő sapka Szűrőlencse (kék/zöld/matt üveg) ISM-M600-P 1.690,00 OPCIONÁIS TARTOZÉK kód 10x osztó lencse (0,1 mm/osztás) ISM-MTM-EPD10X 41,70 Digitális kamera ISM-D ,72 P80X ISM-MTM-OB80X 157,00 Objektív P100X (száraz típus) ISM-MTM-OB100X 270,00 Kamera adapter (1x) ISM-M600-ADAPTER 17,10 1 db 1 db Mindegyikből 1 db 70

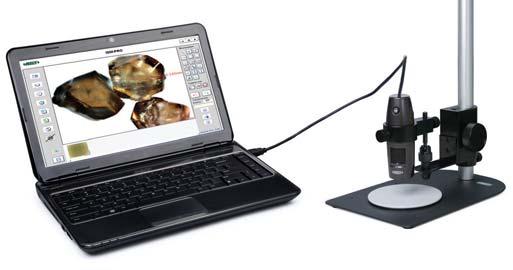

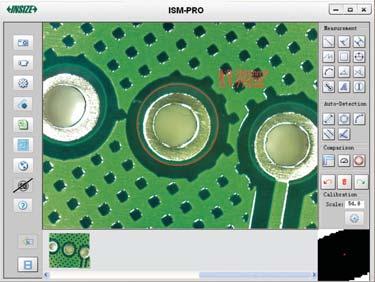

73 DIGITÁIS MIKROSZKÓP A számítógép nem tartozéka a készüléknek ISM-PM200SB 0 1 Képek és video felvétel készítésére is alkalmas Mérő szoftverrel együtt szállítjuk Nagyítás Fókusz távolság átómező Pontosság 50X 21mm 8,1x6,4mm 30μm 100X 13mm 3,9x3,1mm 15μm 150X 16mm 2,6x2,1mm 10μm 200X 19mm 1,8x1,5mm 8μm SPECIFIKÁCIÓ Nagyítás 10x-200x Típus rövid fókusztávolság Fókusz támogatás igen Kalibráló vonalzó méréstartomány: 0,1-1mm Pixel 2M (felbontás: 1600x1200) Megvilágítás Beépített, állítható ED Áramforrás USB 2,0 kábel (feszültségigény: 5±0,1V) STANDARD SZÁÍTMÁNY TARTAMA Digitális mikroszkóp Standard / Univerzális állvány Fehér/ fekete lemez Fókusz tartógyűrű 80x/150x Fókusz tartógyűrű 60x/200x Kalibráló vonalzó (felbontás: 0,1 mm) Kalibráló vonalzó (felbontás: 1 mm) ISM-PRO szoftver lemez kód megjegyzés ISM-PM200SB univerzális állvánnyal 225,02 ISM-PM200SB ERŐS NAGYÍTÁSÚ DIGITÁIS MIKROSZKÓP Állvány Mérőbeosztás 0 1 Képek és video felvétel készítésére is alkalmas Mérő szoftverrel együtt szállítjuk (kód: ISN-PRO) Nagyítás Fókusz távolság átómező Pontosság 450X 1,4mm 0,85x0,67mm 6μm 500X 5,5mm 0,76x0,61mm 6μm 550X 8,6mm 0,69x0,55mm 5μm 600X 11,5mm 0,63x0,51mm 5μm SPECIFIKÁCIÓ Nagyítás 450X - 600X Típus rövid fókusztávolság Fókusz támogatás - Kalibráló vonalzó méréstartomány: 0,1mm Pixel 2M (felbontás: 1600x1200) Megvilágítás Beépített, állítható ED Áramforrás USB 2,0 kábel (feszültségigény: 5±0,1V) A számítógép nem tartozéka a készüléknek Kép készítése ISM-PM600SB STANDARD SZÁÍTMÁNY TARTAMA Digitális mikroszkóp Állvány Fehér/ fekete lemez Kalibráló vonalzó (felbontás: 0,1 mm) ISM-PRO szoftver lemez Világítás beállítása Fókusz beállítása Univerzális golyófej Nagyítás beállítása Fehér/fekete lemez ISM-PM600SB Univerzális állvány kód megjegyzés ISM-PM600SB univerzális állvánnyal 285,77 SZOFTVER A DIGITÁIS MIKROSZKÓPHOZ on-line kép mérés Nyelv: angol, japán, koreai, német, török, portugál, kínai Operációs rendszer: Windows 7/8/XP/Vista Mérés: Szöveg hozzáadása Bekarikázott szám hozzáadása Kép készítése Videó készítése mérés élkereső mérés Vonal hosszúságának, vagy két pont közötti távolságnak a mérése Excel adatbevitel CAD adatbevitel összehasonlítás ISM-PRO Pont és vonal közötti távolság mérése Két párhuzamos vonal között lévő távolság mérése Négyzet területének a mérése Korábban készített kép Kör rádiuszának, kerületének és területének a mérése Két kör között lévő távolság mérése Három pont által alkotott szög mérése Két vonal által alkotott szög mérése Élkereső mérés Kalibrálás A nagyítás módosításakor szükséges a kalibrálást elvégezni Összehasonlítás: Vonal, szög, vagy kör létrehozása a kívánt mérettel, a munkadarabokkal történő összehasonlításhoz. kalibrálás Nagyítás Vonal létrehozása Szög létrehozása Kör létrehozása tűréssel Vonal automatikus meghatározása, és hosszúság kiszámítása Ív automatikus meghatározása, és rádiusz, hajlásszög, és ív hosszúság kiszámítása Két vonal automatikus meghatározása, és az általuk bezárt szög kiszámítása Kör automatikus meghatározása és rádiusz, kerület, illetve terület kiszámítása Két párhuzamos vonal automatikus megállapítása és a közöttük lévő távolság kiszámítása 71

74 VEZETÉK NÉKÜI DIGITÁIS MIKROSZKÓP ISM-WF200-P A számítógép, ipad nem a készülék tartozéka ISM-WSTD Kalibráló vonalzó (felbontás: 1 mm) USB / Wifi kapcsoló fókusz beállítás Kép készítése Megvilágítás beállítása Nagyítás beállítása Max. működés 5m távolságon belül WIFI-vel Egyidőben csatlakoztatható ipad-ok vagy számítógépek WIFI-vel Képek és video felvétel készítésére is alkalmas Mérő szoftverrel együtt szállítjuk (egyszerű változat) WIFI WIFI SPECIFIKÁCIÓ Nagyítás 10x-200x Pixel 1,3 MP (felbontás: 1280X1024) Megvilágítás Beépített, állítható ED Áramforrás Beépített tölthető telep STANDARD SZÁÍTMÁNY TARTAMA Mikroszkóp Vevő készülék Fókusz tartógyűrű 80x/150x Fókusz tartógyűrű 60x/200x Kalibráló vonalzó (felbontás: 0,1 mm) Kalibráló vonalzó (felbontás: 1 mm) Szoftver lemez (egyszerű változat) AC/DC adapter Kalibráló vonalzó (felbontás: 0,1 mm) 0 1 ISM-WF200-P kód ISM-WF200-P 195,41 ISM-WSTD 65,29 OPCIONÁIS TARTOZÉK Állvány ISM-WSTD Nagyítás Fókusz távolság átómező Pontosság 50X 21mm 8,1x6,4mm 30μm 100X 13mm 3,9x3,1mm 15μm 150X 16mm 2,6x2,1mm 10μm 200X 19mm 1,8x1,5mm 8μm HOSSZÚ FÓKUSZTÁVOSÁGÚ DIGITÁIS MIKROSZKÓP Képek és video felvétel készítésére is alkalmas Mérő szoftverrel együtt szállítjuk (kód: ISN-PRO) 0 1 ISM-PM160A SPECIFIKÁCIÓ Nagyítás 35x-160x Típus hosszú fókusztávolság Fókusz támogatás - Kalibráló vonalzó méréstartomány: 0,1-1mm Pixel 2M (felbontás: 1600x1200) Megvilágítás Beépített, állítható ED Áramforrás USB 2,0 kábel (feszültségigény: 5±0,1V) STANDARD SZÁÍTMÁNY TARTAMA Digitális mikroszkóp Állvány Fehér/ fekete lemez Kalibráló vonalzó (felbontás: 1 mm) Kalibráló vonalzó (felbontás: 0,1 mm) ISM-PRO szoftver lemez kód ISM-PM160A 298,60 ISM-PM160A Nagyítás Fókusz távolság átómező Pontosság 50X 62mm mm 30μm 100X 45mm mm 15μm 160X 50mm mm 10μm HORDOZHATÓ FEÜETI ÉRDESSÉGMÉRŐ Egyedi szoftver nélkül, az adatokat a billentyűzettel lehet bevinni Excel, Word, CAD, Skype, stb, programokba Nyomja meg a piros gombot a csatlakozó dobozon, illetve használja a pedálos kapcsolót az adatok beviteléhez. A pedálos kapcsoló tetszőlegesen rendelhető tartozék. A csatlakozó doboz minden kábeltípus befogadására alkalmas Egyedi szoftver nélkül, az adatokat a billentyűzettel lehet bevinni Excel, Word, CAD, Skype, stb, programokba Nyomja meg a piros gombot a csatlakozó dobozon, illetve használja a pedálos kapcsolót az adatok beviteléhez. A pedálos kapcsoló tetszőlegesen rendelhető tartozék. A csatlakozó doboz minden kábeltípus befogadására alkalmas STANDARD SZÁÍTMÁNY TARTAMA Fő egység Standard érzékelő Kalibrációs tömb Állvány magasságállításhoz AC/DC adapter Keresztirányú mérés kód ISR-S ,86 ISR-S ,00 OPCIONÁIS TARTOZÉK kód Érzékelő kis furatokhoz ISR-S400-SB Érzékelő hornyokhoz ISR-S400-SB Hosszabító rúd ISR-S400-ER Nyomtató ISR-S400-PRINTER 609 USB kábel és szoftver ISR-S400-SOFTWARE 204 SPECIFIKÁCIÓ ISR-S300 ISR-S400 Paraméterek Ra,Rq,Rt,Rz,Rc,Rmax,Rsm, Rpc,Rmr,R,AR,Rx Tartomány Ra:0-100μm,Rt:0,05-400μm Pontosság ±3% Felbontás (Ra) 0,001μm Típus induktív Érzékelő rádiusz/szög 5μm/90 Tapintó anyaga gyémánt Mérőerő 0,75mN Mértékegység μm/μin Mintahossz 0,25/0,8/2,5mm Mintahosszok száma 1to5 Mérési sebesség 1mm/s Memória 100 mérési eredmény Adat kimenet USB Tápegység beépített újratölthető akkumulátor Méret (HxSzxM)) 122x52x68mm Súly 650g ISR-S300 ISR-S400 75,5 16 3,5 3,5 1,75 standard szonda (alaptartozék) Hosszabító rúd (ISR-S400-hoz választahó) Állítható állvány (alaptartozék) nyomja közvetlenül a szondához a kis mérendő munkadarabot Ø11 Ø11 3,5 2,5 átmérő>ø4 ISR-S ,5 1,75 nyomtató (nem alaptartozék) 81,5 Ø11 Kis furat szonda (ISR-S400-hoz választahó) Kis furatokhoz, hornyokhoz és keskeny részekhez ISR-S400 Teszt állvány (nem alaptartozék) 3, ,5 depth<6 1,75 75,5 Ø11 Width>4 Horony szonda (ISR-S400-hoz választahó) keskeny hornyokhoz 72

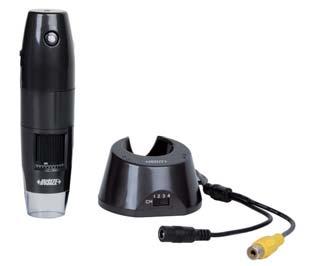

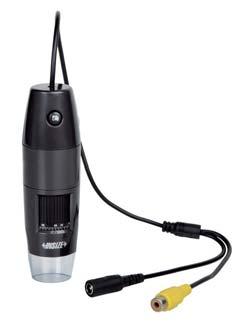

75 TV-HEZ CSATAKOZTATHATÓ DIGITÁIS MIKROSZKÓP Adatátviteli csatorna kapcsolója Megvilágítás beállítása Megvilágítás beállítása Nagyítás beállítása Vevőegység Fókuszállító gyűrű ISM-TV200-P ISM-TV200W-P Nagyítás beállítása Fókuszállító gyűrű Adatátviteli csatorna kapcsolója Hálózati csatlakozó ISM-TV200W-P (vezeték nélküli) Video kimenet Video kimenet kód Hálózati csatlakozó ISM-TV200-P 127,48 ISM-TV200-P (vezetékkel) ISM-TV200W-P 202,78 Közvetlenül a TV-hez csatlakoztatható Csak megfigyelésre, vizsgálatra alkalmas, nem készít képeket, és video felvételt SPECIFIKÁCIÓ ISM-TV200-P ISM-TV200W-P Nagyítás 10X~200X (17" TV-n) 10X~200X (17" TV-n) Csatlakoztassa közvetlenül a TV-hez Választható állvány (kód: ISM-WSTD) Típus Rövid fókusz távolság, vezetékkel Rövid fókusz távolság, vezeték nélkül (maximális adatátviteli távolság 5 m) Fókusz állvány Fókusz gyűrűvel szállítjuk, az állvány opcionális (ISM-WSTD) Pixel 0,35M Megvilágítás Állítható fényerősségű ED Tápforrás DC Beépített tölthető telep NAGYÍTÁS, FÓKUSZ, ÁTÓMEZŐ ISM-TV200-P ISM-TV200W-P Nagyítás Fókusz távolság átómező Nagyítás Fókusz távolság átómező 50X 21mm 8,1x6,4mm 60X 19mm 6,9x5,2mm 100X 13mm 3,9x3,1mm 80X 16mm 5,0x3,8mm 150X 16mm 2,6x2,1mm 150X 16mm 2,6x2,1mm 200X 19mm 1,8x1,5mm 200X 19mm 1,8x1,5mm DIGITÁIS ERŐMÉRŐ A típus tartozéka apos toló hegy V toló hegy nyomtató (opcionális) kód ISF-DF2A-P 391,86 ISF-DF5A-P 391,86 ISF-DF10A-P 391,86 ISF-DF20A-P 391,86 ISF-DF50A-P 391,86 ISF-DF100A-P 391,86 ISF-DF200A-P 391,86 ISF-DF500A-P 391,86 ISF-DF1KA-P 391,86 ISF-DF2KA-P 840,20 ISF-DF5KA-P 977,10 ISF-DF10KA-P 1.062,66 ISF-DF20KA-P 1.217,52 SPECIFIKÁCIÓ ISF-DF 2A-P ISF-DF 5A-P ISF-DF 10A-P Hegyes toló hegy Pont toló hegy húzó kampó hosszabbító rúd B típus tartozéka lapos nyomócsúcs adapter húzó bilincsek Toló és húzó vizsgálatok elvégzésére szolgál Csúcs (max.) vagy nyomon követés művelete Mértékegységek: kgf, N, lbf Alsó és felső határértékek megítéléssel Maximum 10 memória Automatikusan kikapcsol Túlterhelés esetén figyelmeztető jelzés Kimenet: RS232C Beépített tölthető telep ISF-DF 20A-P ISF-DF 50A-P ISF-DF 100A-P ISF-DF 200A-P ISF-DF 500A-P ISF-DF5KA-P B Típus ISF-DF 1KA-P ISF-DF 2KA-P ISF-DF100A-P A Típus ISF-DF 5KA-P ISF-DF 10KA-P ISF-DF Típus A (belső érzékelő) B (külső érzékelő) Terhelhetőség Felbontás(N) 0,0005 0,0005 0,001 0,005 0,005 0,01 0,05 0,05 0, Pontosság ±0,3% teljes lépték Tápegység beépített újratölthető akkumulátor ISF-DF 20KA-P STANDARD SZÁÍTMÁNY TARTAMA ISF-DF 2A-P ISF-DF 5A-P ISF-DF 10A-P ISF-DF 20A-P ISF-DF 50A-P ISF-DF 100A-P ISF-DF 200A-P ISF-DF 500A-P ISF-DF 1KA-P ISF-DF 2KA-P ISF-DF 5KA-P ISF-DF 10KA-P ISF-DF 20KA-P Fő egység AC/DC adapter USB kábel és szoftver Toló / Húzó kellékek 6 db (lapos toló hegy, v-alakú toló hegy, ék alakú toló hegy, hegyes toló hegy, húzó kampó, hosszabbító rúd) 4 db (lapos toló hegy, adapter, húzó kampók) OPCIONÁIS TARTOZÉK Nyomtató ISF-DF-PRINTER 73

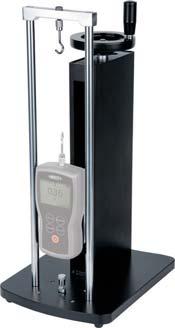

76 VIZSGÁÓ ÁVÁNY Erőmérő idomszerek nem alap tartozékok Szakítóvizsgálat és összenyomó vizsgálat erőmérővel Függőleges, és vízszintes irányban is használható SPECIFIKÁCIÓ Terhelhetőség Elmozdulás Méret Súly Vízszintes tájolásos vizsgálat 1000N 200 mm (a beállító kerék 3 mm-t mozog függőlegesen egy elforgatással) 196x250x446mm 13kg Digitális mérleg (választható) ISF-MT1K OPCIONÁIS TARTOZÉK Digitális mérleg (tartomány: 200 mm, felbontás: 0,01 mm/0,0005) ISF-MT1K-SCAE kód ISF-MT1K 412,40 FEÜETI ÉRDESSÉG ETAON KÉSZET kód ISR-CS ,85 Megmunkálás típusa eppelés Dörzsárazás Síkköszörülés Horizontális marás Vertikális marás Esztergálás Érdesség (Ra) 0,05 0,1 0,2μm 2 4 8μin 0,4 0,8 1,6μm μin 0,05 0,1 0,2 0,4 0,8 1,6μm μin 0,4 0,8 1,6 3,2 6,3 12,5μm μin 0,4 0,8 1,6 3,2 6,3 12,5μm μin 0,4 0,8 1,6 3,2 6,3 12,5μm μin 0,55 1 1,6μm Érdesség (Rz) Darab szám 3db μm 3db 0,55 1 1, μm 2, μm 2, μm 2, μm 6db 6db 6db 6db ISR-CS130 A munkadarab felületi minőségének összehasonlítására szolgál Pontosság: +20% ~ -25% Ra 0,1μm Pontosság: +12% ~ -17% Ra>0,1μm Megfelel az ISO2632 szabványnak Nikkel alapanyagból FEÜETI ÉRDESSÉG EENŐRZŐ SABON Megmunkálás típusa Érdesség (Ra) Érdesség (Rz) DB ISR-CS ,06 Felületcsiszolás 0,025 0,05 0,1 0,2 0,4 0,8 1,6 3,2μm 0,29 0,55 0,91 1,74 2,6 4,65 7,87 15,6μm 8db ISR-CS ,06 Hengeres csiszolás 0,025 0,05 0,1 0,2 0,4 0,8 1,6 3,2μm 0,3 0,53 0,88 1,56 2,64 4,4 7,71 15,3μm 8db ISR-CS ,06 Keresztben Sík fedés egymásra helyezve 0,025 0,05 0,1 0,2μm 0,4 0,6 0,74 1,26μm 4db 124,06 Párhuzamosan 0,025 0,05 0,1 0,2μm 0,34 0,56 1,12 1,5μm 4db 124,06 Hengeres átfedés 0,025 0,05 0,1 0,2μm 0,46 0,54 0,63 1,23μm 4db ISR-CS ,06 Tükörsimítás 0,025 0,05 0,1 0,2μm 0,36 0,7 1 1,4μm 4db ISR-CS ,06 Felületesztergálás 0,4 0,8 1,6 3,2 6,3 12, μm 1,92 3,2 6,15 12,5 23,7 48, μm 8db ISR-CS ,06 Hengeres esztergálás 0,4 0,8 1,6 3,2 6,3 12, μm 1,7 3,2 6,1 12,2 23,7 47, μm 8db ISR-CS ,06 Végmaró 0,4 0,8 1,6 3,2 6,3 12, μm 1,92 3,82 6,45 12,2 25,2 49,8 92,6 191μm 8db 124,06 ukbővítés 0,4 0,8 1,6 3,2μm 1,7 3,2 6,4 12,8μm 4db ISR-CS ,06 Fúrás 1,6 3,2 6,3 12,5μm 7,5 15, μm 4db ISR-CS ,06 Hosszanti marás 0,4 0,8 1,6 3,2 6,3 12, μm 1,8 3,68 6,63 12,8 25, ,5 197μm 8db ISR-CS ,06 Profilozás (gyalulás) 0,8 1,6 3,2 6,3 12, μm 3,84 6,7 12,2 25,2 48,7 99, μm 8db ISR-CS ,06 Simítás (szalagcsiszolás) 0,1 0,2 0,4 0,8 1,6 3,2μm 0,9 1,55 3,37 7,42 18,5 31μm 6db ISR-CS ,06 Függőleges csiszolás 0,2 0,4 0,8 1,6 3,2 6,3μm 1,1 3,5 6,15 8,78 22,19 40,8μm 6db 124,06 Szemcseszórás 3,2 10, μm 19, μm 4db ISR-CS ,06 Sörétfúvatás 3, μm 19, μm 4db ISR-CS ,06 Szikraforgácsolás (EDM) 0,4 0,8 1,6 3,2 6,3 12, μm 2,5 4,5 7,2 14,2 24,7 51, μm 8db ISR-CS ,06 Kézi reszelés 0,4 0,8 1,6 3,2 6,3μm 3 5,6 12,4 22,5 61μm 5db ISR-CS ,06 Öntés 0,8 1,6 3,2 6,3 12, μm 3, μm 7db ISR-CS ,06 Dörzscsiszolás 0,05 0,1 0,2 0,4 0,8 1,6μm 0,31 0, ,2 9μm 6db ISR-CS ,06 Polírozás 0,0125 0,025 0,05 0,1 0,2μm 0,29 0,35 0,67 0,72 1,52μm 5db ISR-CS315 Érdesség ellenőrzése, azonosítása és meghatározása minta alapján Pontosság: +12% ~-17% Eleget tesz az ISO 2632 követelményeinek (ISR-CS329 eleget tesz az ISO 8503/1 követelményeinek) Rozsdaálló, tiszta nikkelből készül SÖRÉTSZÓRT ÉS SZEMCSESZÓRT FEÜETEK ÉRDESSÉGEENŐRZŐ SABONJA Festés előtt szemcseszórással megtisztított acél felületek ellenőrzésére Eleget tesz az ISO 8503/1 követelményeinek Rozsdaálló, tiszta nikkelből készül Megmunkálás típusa Érdesség (Ra) Darabszám ISR-CS ,71 Sörétszórás 3, μm 4db ISR-CS ,71 Szemcseszórás 3,2 10, μm 4db 74 ISR-CS017 ISR-CS017

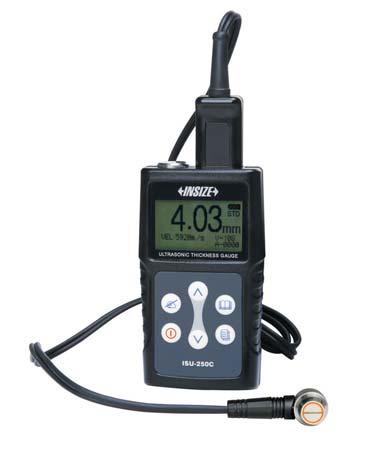

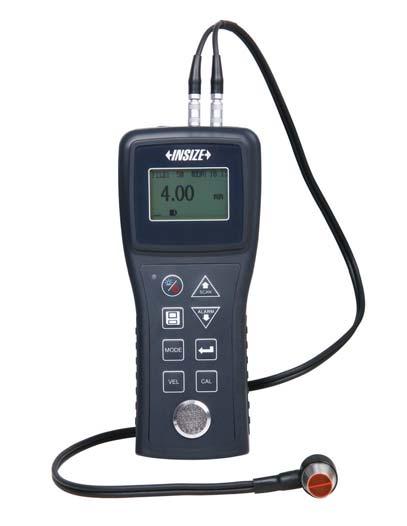

77 UTRAHANGOS VASTAGSÁGMÉRŐ kód ISU-250C SPECIFIKÁCIÓ Felbontás Ismételhetőség Pontosság Sebesség Áramforrás Méret Súly 0,01mm (tartomány < 100 mm) 0,1mm (tartomány < 100 mm) 0,03mm (tartomány < 100 mm) 0,1mm (tartomány 100mm) ±0,04mm (tartomány<10mm) ±(0,04+H/1000)mm (tartomány10~100mm) ±H/333mm (tartomány 100mm) H a mérendő vastagság m/s 2x1,5V AAA elem 64x116x27mm 220g STANDARD SZÁÍTMÁNY TARTAMA Fő egység Átalakító ISU-T08 Telep (AAA) Ultrahang átvivő folyadék (ISU-T06, ISU-T08, ISU-T12 típusokhoz) USB kábel és szoftver lemez OPCIONÁIS TARTOZÉK Átalakító Ultrahang átvivő folyadék (ISU-T13 típushoz) 2db ÁTAAKÍTÓKRA ÉRVÉNYES SPECIFIKÁCIÓK 1üveg Mindegyikből 1 db ISU-T06,ISU-T12,ISU-T13 ISU-HT5-COUPANT 4,00 mm tömb, kalibráláshoz CD, háttérvilágítással USB port Átalakító ISU-T08 A tárgy egyik oldaláról a vastagság mérésére szolgál. Használható csövekhez, tartályokhoz, stb. A következő anyagokkal használható: fém, műanyag, üveg, nylon, gyanta, kerámia, gumi, jég Alacsony és magas határértékek, megítéléssel Maximum 9 leolvasás átlagának a kiszámítása Max leolvasás tárolása a memóriában, helyzetazonosító számmal Ød ISU-250C Ultrahang átvivő folyadék Átalakító ISU-T06 (opcionális) Átalakító ISU-T12 (opcionális) Frekvencia Átmérő Ød Méréstartomány Mérőcső minimális mérete (átmérő x falvastagság) Alkalmazási hőmérséklet Alkalmazás Átalakító ISU-T13 (opcionális) ISU-T ,0MHz 10,8mm 0,8-300mm 20x1,2mm <60 C Általános használat ISU-T ,5MHz 8,5mm 0,7-50mm 15x1,2mm <60 C Vékony anyaghoz ISU-T ,0MHz 16,3mm 3-350mm 30x4mm <60 C Acél öntvényhez ISU-T ,0MHz 13mm 3-100mm 25x3mm <350 C Magas hőmérsékletre UTRAHANGGA MŰKÖDŐ VASTAGSÁGMÉRŐ Vastagság mérése a tárgy egyik oldaláról, csövek, tartályok, stb. falvastagságának a mérésére szolgál Alkalmazható anyagok: fém, műanyag, üveg, nylon, gyanta, kerámia, gumi, jég Alsó és felső határértékek véleményezése Max. 500 leolvasás memóriában tárolása kód ISU-200D 507 Adatkimenet CD háttér megvilágítással ISU-200D SPECIFIKÁCIÓ Felbontás 0,01mm (tartomány < 100mm) 0,1 mm (tartomány 100 mm) ISU-250C Pontosság ±0,05mm (tartomány < 10mm) ±(0,01+0,5%H)mm (tartomány 10mm) H a mérendő vastagság mm-ben 4,00 mm kalibráló blokk Sebesség Tápforrás Méret Súly m/s 3 x AAA telep 151x70x24mm 200g Ød jelátalakító ISU 2000D N05 STANDARD SZÁÍTMÁNY TARTAMA Fő egység Átalakító ISU-200D-N05 Couplant USB kábel és szoftver 1 üveg OPCIONÁIS TARTOZÉK Átalakító ISU-200D-N02 ISU-200D-N07 ISU-200D-W05 ISU-200D-HT5 SPECIFIKÁCIÓ OF TRANSDUCERS Frekvencia Átmérő (Ød) Méréstartomány Mérendő cső minimális mérete (átmérő x falvastagság) Alkalmazhatóság hőmérséklet szempontjából Alkalmazási terület ISU-200D-N05 55,96 5,0MHz 12mm 0,8-300mm 25x3mm <60 C Általános ISU-200D-N02 100,11 2,0MHz 17mm 2-400mm 30x4mm <60 C Öntött acélhoz ISU-200D-N07 96,68 7,5MHz 8mm 0,75-40mm 15x1,2mm <60 C Vékony anyagokhoz ISU-200D-W05 91,55 5,0MHz 10mm 0,8-230mm 20x1,2mm <60 C Falvastagsághoz ISU-200D-HT5 209,62 3,0MHz 15mm 3-100mm 25x3mm <300 C Magas hőmérsékleti viszonyok mellett történő felhasználáshoz 75

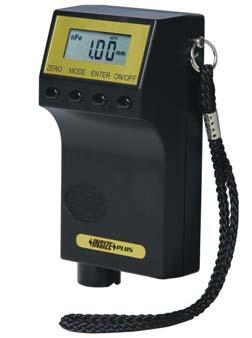

78 RÉTEGVASTAGSÁG MÉRŐ Mágneses és nem mágneses anyagokhoz ISO-3500FN ISO-3500FN SPECIFIKÁCIÓ Méréstartomány Pontosság Felbontás Ismételhetőség 0~3500μm ±(2%+1)μm (tartomány<1000 μm) ± (3,5%)μm (tartomány 1000 μm) a mérés vastagság μm-ben 0,1 μm (tartomány<100 μm) 1 μm (tartomány 100~1000 μm) 10 μm (tartomány 1000 μm) 1 μm (tartomány<1000 μm) 10 μm (tartomány 1000 μm) Beépített mágneses indukciós szonda (Fe) és örvényáram szonda (NFe), automatikusan kapcsol át a megfelelő szondára a mérendő anyag jellegének megfelelően A mágneses indukciós szondát (Fe) a nem mágneses bevonatok, pl. műanyag, acél, vagy vas felületre felvitt réz, cink, króm, festék, zománc, és műanyag vastagságának mérésére használják Az örvényáram szondát (NFe) különféle, nem-vas, pl. réz, cink, alumínium fémfelületekre felvitt szigetelő bevonat, pl. festék, zománc, anódizálás, papír, műanyag, gumi, üveg vastagságának mérésére használják. Nulla beállítás etalonfólia nélkül Automatikus kikapcsolás (amennyiben 40 másodpercen keresztül nem használják a készüléket, automatikusan kikapcsol) kód ISO-3500FN Kérje ajánlatunkat! Mérés módja Folytonos és egyszeri STANDARD SZÁÍTMÁNY TARTAMA Kalibrálás módja Nulla kalibrálás Fő egység Festendő felület minimális vastagsága Mágneses indukció: 0,2 mm; örvényáram: 0,05 mm Nulla kalibráló tömb az Fe szondához Minimális mérési felület A munkadarab minimális ívsugara Tápforrás Méret Súly homorú domború 10 10mm 30mm 5mm 9V telep mm 150g Nulla kalibráló tömb az NFe szondához 9V telep OPCIONÁIS TARTOZÉK Standard fólia (a pontosság ellenőrzéséhez) 20μm, 50 μm, 100 μm, 250 μm ISO-3500FN-FOI BEVONATVASTAGSÁGMÉRŐ ISO-1500F Nem mágneses bevonat mérése mágneses hordozó felületen nulla kalibráló tömb (alaptartozék) ISO-1500F kalibráló fólia (alaptartozék) nyomtató (választható) SPECIFIKÁCIÓ Méréstartomány Pontosság Felbontás Ismételhetőség Mérés módja 0~1500μm ±(2%+2) μm a mérés vastagság μm-ben 0,1μm (tartomány < 1000μm) 1μm (tartomány 1000μm) ±1μm (tartomány < 100μm) ±(1%) μm (tartomány 100μm) a mérés vastagság μm-ben Folytonos és egyszeri Mágneses festendő felületre, pl. acél, vas, mágneses rozsdamentes acél (a nem mágneses rozsdamentes acél nem tartozik ide) felületre felvitt nem mágneses bevonatok, pl. cink, réz, króm, ón, műanyag, festék (nikkel nem tartozik ide) vastagságának mérésére használják Magas és alacsony határértékek véleményezéssel Automatikusan kiszámítja az átlagértéket kód ISO-1500F 366 Kalibrálás módja Nulla kalibrálás, egy pont kalibrálás, két pont kalibrálás Festendő felület minimális vastagsága 0,5mm Minimális mérési felület 10x10mm A munkadarab minimális ívsugara homorú 30mm domború 5mm Kimenet USB Memória 1200 Tápforrás 3 x 1,5 V AAA telep (automatikus kikapcsolás) Méret 88x67x30mm Súly 120g STANDARD SZÁÍTMÁNY TARTAMA Fő egység Nulla kalibráló tömb Kalibráló fólia (50μm, 100μm, 500μm, 1000μm,1500μm) 1 készlet 1,5V AAA telep 3 db Szoftver és USB kábel 1 db OPCIONÁIS TARTOZÉK Nyomtató ISH-DS-PRINTER 76

79 ENDOSZKÓP ISV-E55-P 1m hosszú kábel 3,5 CD USB port be/ki kapcsolás STANDARD SZÁÍTMÁNY TARTAMA Fő egység Kábel szondával Fókusz távolság: mm SD kártya video kimenet kép készítése videó készítése ISV-E55 SD kártya 2 G 45 tükör Póttelep ED fényerősség beállítás optikai lencse ED világítás beállítása AC/DC adapter Video kimenet kábel USB kábel látószög: 134º Szonda átmérője SPECIFIKÁCIÓ Por/folyadékálló szonda 5,5mm Pixel 0,3M Felbontás Képváltási sebesség Video formátum Memória Áramforrás Súly ISV-E55-P 640x480 30fps PA vagy NTSC 2G SD kártya (6000 kép, illetve 15 percnyi video felvétel tárolására alkalmas) Tölthető telep (3 óra működési idő) 450g 35º tükör (opcionális) 45º tükör (opcionális) 60º tükör (opcionális) kód ISV-E55-P 778,56 OPCIONÁIS TARTOZÉK kód 35 tükör ISV-E55-M35 35,80 60 tükör ISV-E55-M60 35,80 ODANÉZETI VIDEOSZKÓP (MEREV) 3,5 CD Optikai lencse Markolat Csatlakozó kábel SD kártya Video kimenet USB port Be/ki kapcsolás Kép készítése Videó készítése ISV-RV-P ED világítás beállítása ISV-RV-P ED fényerősség beállítás IP57 HŰTŐFOYADÉKÁÓ HŰTŐFOYADÉKÁÓ kód ISV-RV-P 876 STANDARD SZÁÍTMÁNY TARTAMA Fő egység SD kártya 2GB Tartalék telep AC/DC adapter Video kimeneti kábel USB kábel Kisméretű lyukak belső falának vizsgálatához 54 a videoszkóp csövének átmérője: ø 5,5 mm fókusz távolság: 4,5~5,5 mm Csatlakoztassa közvetlenül a TV-hez SPECIFIKÁCIÓ Átmérő (D) 5,5mm Hosszúság () 350mm Por / vízálló optikai lencse IP57 Pixel 0,3M Felbontás 640x480 Képváltási sebesség 30fps Funkció Kép készítése, video készítése Fájl formátum Kép: JPG, video: AVI Memória 2GB SD kártya Kimenet TV, USB Tápforrás Újratölthető telepek (3 órányi üzemidő) Súly 570g D 4,5 ~ 5,5mm 54 oldal nézet (irányszög 90º) fókusz távolság: 4,5~5,5 mm nézet szöge: 54º 77

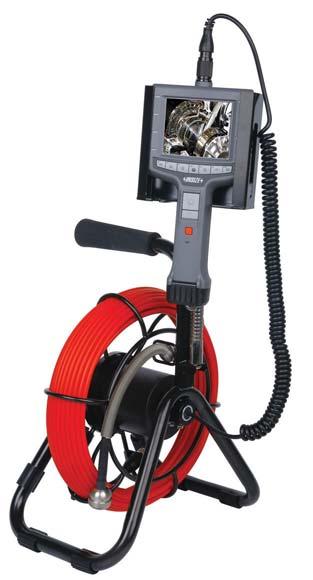

80 VIDEOSZKÓP Kábel hosszúsága: 1 m Optikai lencse hajlító vezérlő (rögzítő eszközzel) Optikai lencsék állítható fényerejű ED-del Kép erősítése Kép elforgatása Elülső/oldalsó lámpa kapcsolója ~60mm 35º tükör (tartozék) Fókusz távolság: mm ISV-VP º IP67 3,5 CD 45º tükör (választható) Nézet szöge: 56º Kép készítése Video készítése Be/kikapcsolás º 150º HŰTŐFOYADÉKÁÓ ISV-VP60 55º tükör (választható) Az optikai lencsék két irányban hajlíthatók (±150º) kód ISV-VP OPCIONÁIS TARTOZÉK kód 55 tükör ISV-VP60-R55 92,5 45 tükör ISV-VP60-R45 92,5 STANDARD SZÁÍTMÁNY TARTAMA Fő test Kábel optikai lencsével SD kártya (4GB) 35 tükör Telep (AA) 4db Video kimeneti kábel USB kábel SPECIFIKÁCIÓ Átmérő 6mm Por/vízálló optikai lencse IP67 Pixel 0,3M Felbontás 640x480 Képváltási sebesség 30fps Hosszúság 1m Típus Félmerev Funkció Kép készítése, video készítése Fájl formátum Kép: JPG, Video: ASF Képfeldolgozás tükrözés, forgatás, nagyítás (1,5x, 2x) Memória 4GB SD kártya Kimenet TV, USB Tápforrás 4xAA telepek Súly 500g Elől nézet Oldal nézet (tükörrel) VIDEOSZKÓP 10 mm~ 10 mm~ 10 mm~ Fő test fókusz távolság 10mm~ látószög: 150º legalább 2x tud kanyarodni a csőben (>Ø40mm) ISV-VP280 IP68 EENÁÓ A SAVAK ÉS ÚGOK ÁTA OKOZOTT KORRÓZIÓVA SZEMBEN (EGYEZTETÉST IGÉNYE) Optikai lencse állítható ED fényrővel 22m-es kábel HŰTŐFOYADÉKÁÓ kód ISV-VP SPECIFIKÁCIÓ Átmérő Por/vízálló 28mm IP68 állvány Optikai lencse Pixel 0,3M Felbontás 640x480 Keret 30fps függőleges vízszintes kétféle üzemmód Hosszúság 22m Kábel Por/vízálló IP68 Típus semi-rigid Funkció Kép és video készítése Fájl formátum Kép: JPG; video: ASF Fő test Képfeldolgozás Tükrözés, forgatás, nagyítás (1,5 x, 2x) Memória 4GB SD kártya Kimenet TV, USB Tápforrás 4xAA telep Súly 5kg OPCIONÁIS TARTOZÉK Ø50 mm központosító gyűrű ISV-VP280-R50 Ø150 mm kefe ISV-VP280-B150 ISV-VP280 STANDARD SZÁÍTMÁNY TARTAMA Fő test Kábel optikai lencsével Állvány 4GB SD kártya Ø100mm kefe AA Telep Video kimeneti kábel USB kábel 4db ø100 mm kefe (tartozék) az optikai lencsére rögzíthető a cső belsejének tisztításához ø50 mm központosító gyűrű (választható) az optikai lencsére rögzíthető, a csőben az optikai lencse központosításához 78

81 MEREV FÚRÓYUK VIZSGÁÓ D ISV-1H4300 ED lámpa markolata F θ F α θ F θ Fókusz távolság átószög Fókusz távolság Irányszög átószög Fókusz távolság átószög Irányszög: 0º Irányszög: 30º és 70º Irányszög: 90º OPCIONÁIS TARTOZÉK kód ED lámpa markolat ISV-1HED-P 157,0 Állítható ED lámpa forrás ISV-1ED ,00 Kamera ISV-1CAM 781,53 Fókusz távolság: 2 mm, látás mélység: 5 ~ 100 mm szűk terek és kisméretű lyukak vizsgálatára használják Por/vízálló: IP67 mértékben -10ºC ~ 85ºC hőmérsékletű folyadékokban is használható Állítható ED lámpa forrás Kamera ISV-1H IP67 HŰTŐFOYADÉKÁÓ SPECIFIKÁCIÓ Hosszúság () Irányszög (α) Átmérő (D) átószög (θ) ISV-1H ,34 174mm 0 ISV-1H ,67 174mm 30 ISV-1H ,67 174mm 70 ISV-1H ,26 166mm 90 ISV-1H ,00 302mm 0 4mm >60 ISV-1H ,96 302mm 30 ISV-1H ,96 302mm 70 ISV-1H ,32 297mm 90 SPECIFIKÁCIÓ Hosszúság () Irányszög (α) Átmérő (D) átószög (θ) ISV-1H ,83 209mm 0 ISV-1H ,02 209mm 30 ISV-1H ,02 209mm 70 ISV-1H ,82 166mm 90 ISV-1H ,52 328mm 0 6mm >70 ISV-1H ,94 328mm 30 ISV-1H ,94 328mm 70 ISV-1H ,31 330mm 90 ÁÍTHATÓ ED ÁMPA FORRÁS Merev fúrólyukvizsgálókhoz használják Állítható fényerősségű, nagy fényerejű ED lámpa Hosszú ideig tartó munkavégzéshez, alacsony üzemi zajszinttel Szín hőmérséklet Hűtés módja Tápáram Méret Súly SPECIFIKÁCIÓ 5600K ventillátorral AC110~220V, 50/60Hz 400x300x112mm 7kg STANDARD SZÁÍTMÁNY TARTAMA Fő egység 1,8 m optikai kábel kód ISV-1ED1-P 1.972,97 ISV-1ED1-P ED ÁMPA MARKOAT Merev fúrólyukvizsgálókhoz használják STANDARD SZÁÍTMÁNY TARTAMA Fő egység Telep kód Telep Töltő Töltő ISV-1HED-P 157 SPECIFIKÁCIÓ Tápáram Telep Méret Súly 3W 3,7V újratölthető telep (2 óra üzemidővel) 120x27x27mm 300g ISV-1HED-P KAMERA Merev fúrólyukvizsgálókhoz használják Számítógéphez csatlakoztatható USB porton keresztül Automatikus exponálás, automatikus erősítés, automatikus fehér egyensúly Állítható fókusz kód ISV-1CAM 781,53 ISV-1CAM STANDARD SZÁÍTMÁNY TARTAMA Kamera Csatlakozó USB kábel és szoftver Video készítése Kép készítése SPECIFIKÁCIÓ Érzékelő színes CMOS Pixel 1,3M Felbontás 1280x1024 Képváltási sebesség 15-50fps Kép feldolgozása Kép Szoftver Tápforrás kép készítése, video felvétel készítése, nagyítás, kicsinyítés, kép elforgatása USB 79

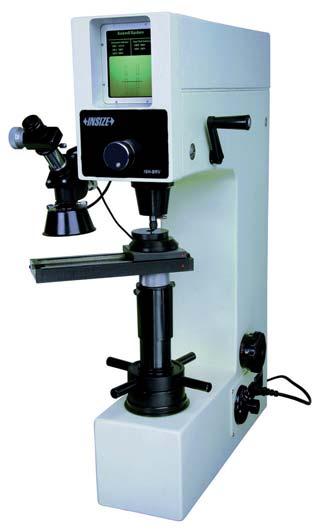

82 ROCKWE MANUÁIS KEMÉNYSÉGMÉRŐ Ø60 mm átm. lapos ülék Ø150 mm átm. lapos ülék V-alakú ülék ISH-R150 kód ISH-R SPECIFIKÁCIÓ Bordás henger Keménységi skála HRA, HRB, HRC, HRD, HRF, HRG Előzetes vizsgáló erő 98N Vizsgáló erő 588N, 980N, 1471N Kijelző Állvány emelése Analóg Manuális Állvány Terhelés szabályozása Min. leolvasás Max. munkadarab magasság Manuális 0,5HR 170mm vizsgáló erő beállító skála Max. munkadarab mélység 165 mm (a bordás henger középpontjától mérve) Méret 520x160x700mm STANDARD SZÁÍTMÁNY TARTAMA Fő egység Ø60 mm átm. lapos ülék Ø150 mm átm. lapos ülék V-alakú ülék Gyémánt fej Terhelő/ tehermentesítő kar Ø1,5875 mm keményfém golyós, bordás henger Keménységvizsgáló tömb HRB85-95 Keménységvizsgáló tömb HRC06-70 Keménységvizsgáló tömb HRC20-30 Porvédő borítás BRINE/ROCKWE/VICKERS KEMÉNYSÉGMÉRŐ Rockwell kijelző Vickers és Brinell mikroszkópja 15 x szemlencse Felbontás: 0,01 mm Terhelés/ tehermentesítés szabályozó kar * Illessze rá a megfelelő kódszámú csatlakozótoldatot, hogy alkalmazható legyen a rendelkezésre álló feszültséggel, és illeszkedjen az adott dugaszoló aljzatba STANDARD SZÁÍTMÁNY TARTAMA ISH-BRV-P Objektív: 2,5x/5x Fő egység Csúsztató rész Asztal Ø1,5875 mm keményfém golyós bordás henger Gyémánt Rockwell bordás henger Ø60 mm lapos ülék a Rockwellhez Vizsgáló erő szabályozóskála A keménységi fokozat választó skála Ø5 mm Brinell bordás henger henger Ø2,5 mm Brinell bordás Vickers bordás henger Ø60 mm lapos ülék a Rockwellhez Ø150 mm lapos ülék a Rockwellhez Ø150 mm lapos ülék a Rockwellhez kód ISH-BRV-P v- alakú ülék a Rockwellhez v-alakú ülék a Rockwellhez SPECIFIKÁCIÓ apos ülék a Vickers és Brinellhez Rockwell vizsgálati terhelés Min. Rockwell leolvasás Brinell vizsgálati terhelés Visckers vizsgálati terhelés Állvány emelése Terhelés szabályozása Mikroszkóp nagyítása 98N előzetes terhelés, 588, 980, 1471N teljes terhelés 0,5HR 306, 613, 1839N 294N Manuális Manuális 35,2x/75x (választható) v- alakú ülék a Vickers és Brinellhez Rockwell vizsgáló tömb HRC (magas, alacsony) Rockwell vizsgáló tömb HRB (magas, alacsony) Brinell vizsgáló tömb 1- Ø60 mm lapos ülék a Vickers és Brinellhez Max. munkadarab magasság Max. munkadarab mélység 180mm 200 mm (a bordás henger középpontjától mérve) Vickers vizsgáló tömb Méret Súly mm 90kg Por ellen védő borítás v-alakú ülék a Vickers és Brinellhez 80

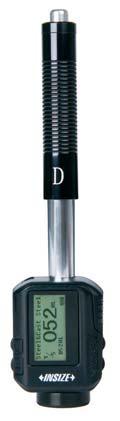

83 HORDOZHATÓ KEMÉNYSÉGMÉRŐ D Érintő berendezéssel együtt szállítjuk eeb (HD) alapján, átalakítva a Vickersre (HV), Brinellre (HB), Rockwellre (HRC és HRB), Shore (HS) és szakítószilárdság (MPa) értékekre A nyomtatóhoz bluetooth-on keresztül csatlakoztatható CD kijelző háttérvilágítással Automatikusan kikapcsol ASTM A956 szerint ISH-PHA-P nyomtató keménységvizsgáló tömb kisméretű tartógyűrű ISH-PHA-P SPECIFIKÁCIÓ Min, leolvasás Pontosság 1HD,1HV,1HB,0,1HRC,0,1HRB,1HS,1MPa ±6HD (amikor HD=800) Kijelző eeb (HD), átalakított keménység, anyag, érintés iránya, vizsgálatok száma, átlagérték, dátum Kimenet Bluetooth STANDARD SZÁÍTMÁNY TARTAMA Fő egység D érintő eszköz Nyomtató Keménységvizsgáló tömb Kisméretű tartógyűrű Tisztító kefe AC/DC adapter kód ISH-PHA-P 987 OPCIONÁIS TARTOZÉK Tartógyűrűk Alkalmazható munkadarab Áramforrás Méret Súly 5 kg Előírt minimális súly 2 kg (szilárd alátéten) 0,1 kg (lemezzel együtt) Előírt minimális vastagság: 5 mm Íves felület rádiusza legalább: 11 mm Maximálisan megengedett érdesség (Ra): 1,6 μm 3 x AAA elem 150x80x24mm 200g HORDOZHATÓ KEMÉNYSÉGMÉRŐ eeb (HD) alapján, átalakítva a Vickersre (HV), Brinellre (HB), Rockwellre (HRC és HRB), Shore (HS) és szakítószilárdság (MPa) értékekre A nyomtatóhoz bluetooth-on keresztül csatlakoztatható Számítógéphez USB csatlakozón keresztül csatlakoztatható Max. 800 vizsgálati eredményt lehet menteni Alsó és felső határértékek megítéléssel Érintőképernyővel működtethető, nagyméretű kijelző, háttérvilágítással Nyelv: angol, kínai, olasz, német, francia és orosz Automatikusan kikapcsol ASTM A956 szerint kód ISH-SPHA-P nyomtató keménységvizsgáló tömb (standard) kisméretű tartógyűrű ISH-SPHA-P Min. leolvasás Pontosság SPECIFIKÁCIÓ 1H 1HV 1HB 0,1HRC 0,1HRB 1HS 1MPa ±6H (amikor HD=800) ISH-SPHA-P Kijelző eeb (HD), átalakított keménység, anyag, érintés iránya, vizsgálatok száma, átlagérték, eltérés, idő Kimenet Áramforrás Méret Súly STANDARD SZÁÍTMÁNY TARTAMA Fő egység D érintő eszköz Nyomtató Keménységvizsgáló tömb Kisméretű tartógyűrű Tisztító kefe AC/DC adapter USB kábel és szoftver lemez Toll az érintőképernyőhöz Bluetooth és USB Beépített tölthető telep 135x83x24mm 350g 1- OPCIONÁIS TARTOZÉK kód DC érintő készülék ISH-SPHA-DC 412,00 C érintőkészülék ISH-SPHA-C 477,00 D+15 érintő készülék ISH-SPHA-D ,00 D érintőkészülék ISH-SPHA-D 1.435,00 G érintőkészülék ISH-SPHA-G 1.435,00 Keménységmérő tömb ( HG) ISH-BHG 402,13 Csatolóanyag ISH-COUPANT 7,22 Tartógyűrűk VIZSGÁÓÁVÁNY SHORE-KEMÉNYSÉGMÉRŐ KÉSZÜÉKHEZ Súly Súly A keménységmérő nem tartozék A keménységmérő nem tartozék ISH-STAC ISH-STD Ismételhető keménységmérést lehet vele végezni, így kevesebb az emberi hibalehetőség, illetve a mérés variáció SPECIFIKÁCIÓ ISH-STAC ISH-STD Alkalmazandó keménységmérő ISH-SA,ISH-SC ISH-SD Tárgyasztal átmérője Ø100mm Ø100mm Munkadarab maximális magassága 75mm 75mm Tömeg 1kg 5kg ISH-STAC ISH-STD kód ISH-STAC 170,26 ISH-STD 207,91 81

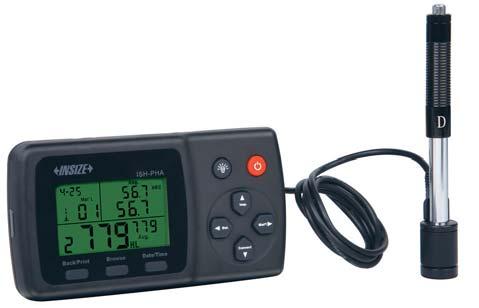

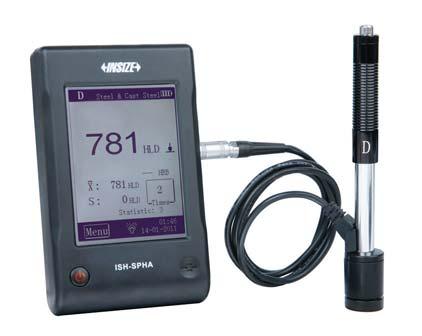

84 HORDOZHATÓ KEMÉNYSÉGMÉRŐ D érintő készülék eeb (HD) alapján, átalakítva a Vickersre (HV), Brinellre (HB), Rockwellre (HRC és HRB), Shore (HS) és szakítószilárdság (MPa) értékekre Automatikus irány korrigálás A nyomtatóhoz bluetooth-on keresztül csatlakoztatható Számítógéphez USB csatlakozón keresztül csatlakoztatható Max. 500 vizsgálati eredményt lehet menteni ASTM A956 szerint kód ISH-SPHD-P nyomtató keménységvizsgáló tömb beállítás kiválaszt kisméretű tartógyűrű vizsgálat eredménye ISH-SPHD-P SPECIFIKÁCIÓ Min. leolvasás Pontosság Kimenet Alkalmazható munkadarab Áramforrás Méret Súly STANDARD SZÁÍTMÁNY TARTAMA Fő egység Nyomtató Keménységvizsgáló tömb Kisméretű tartógyűrű Tisztító kefe AC/DC adapter USB kábel és szoftver lemez 1HD, 1HV, 1HB0,1HRC0,1HRB, 1HS ±6 HD (amikor HD=800) Bluetooth és USB 5kg Előírt minimális súly 2 kg (szilárd alátéten) 0,1 kg (lemezzel együtt) Előírt minimális vastagság: 5 mm Íves felület rádiusza legalább: 11 mm Maximálisan megengedett érdesség (Ra): 1,6 μm Beépített tölthető telep 147x35x22mm 65g 1- vizsgálatok száma idő összesen átlag érték OPCIONÁIS TARTOZÉK Tartógyűrűk nyomtatás be/ki kapcsoló ISH-SPHA-P anyag skála USB csatlakozó A KÉSZÜÉKHEZ HASZNÁHATÓ ANYAGOK ÉS KEMÉNYSÉG TARTOMÁNY Anyag HD HV HB HRC HRB HS Acél és acél öntvény Szerszámacél Rozsdamentes acél Öntött vas Öntött alumínium ötvözet Sárgaréz Bronz Vörösréz SHORE-KEMÉNYSÉGMÉRŐ KÉSZÜÉK ISH-SAM ISH-SDM Csúcsérték kijelző Csúcsérték kijelző ISH-SAM ISH-SDM Éles hegyű bordás henger Golyós bordás henger ISO868, ISO7619, ASTMD2240 szerint Csúcsérték kijelzővel Opcionális tartozék: vizsgáló állvány ISH-STAC és ISH-STD SPECIFIKÁCIÓ ISH-SAM ISH-SDM Skála Shore A Shore D Alkalmazás Természetes gumi, lágy elasztomer, stb. Kemény elasztomer, műanyag, kemény gumi, stb. Méréstartomány HA: HD: Felbontás 1HA 1HD Bordás henger kiszögellése 2,5mm 2,5mm Méret 115x60x25mm Nettó súly 160g kód ISH-SAM 101,90 ISH-SDM 178,67 82

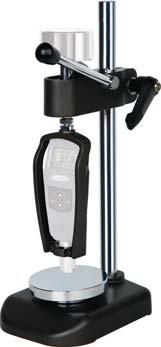

85 SHORE KEMÉNYSÉGMÉRŐ ISH-DSA-P ISH-DSD-P ISH-DSA-P ISH-DSD-P Ø0,79mm SR0,1mm ISO868, ISO7619, ASTM D 2240 szabványoknak megfelel Átlagos és csúcs (max.) üzemmód Benntartási idő beállítható Magas és alacsony határértékek véleményezéssel 500 memória Drótnélküli kapcsolat a nyomtatóval kézi használatra, vagy vizsgáló állványra szerelve is használható (állvány kódja: ISH-DS-STAND) Automatikus kikapcsolás SPECIFIKÁCIÓ egömbölyített hegyű mérőfej kód ISH-DSA-P 361,06 ISH-DSD-P 430,37 ISH-DSA-P ISH-DSD-P Egység Shore A Shore D Vizsgált anyag puha műanyag, puha gumi, kemény műanyag, stb. kemény gumi, stb. Méréstartomány 0~100HA 0~100HD Felbontás 0,1HA 0,1HD Pontosság ±1HA ±1HD Mérőfej kiállása 2,5mm Kimenet vezeték nélküli, és USB Tápforrás beépített újratölthető telep Méret 153x50x29mm Súly 170g Éles hegyű mérőfej Használja az ISH-DSD-P típusú készüléket, amikor az eredmény meghaladja a 90 HA értéket Használja az ISH-DSA-P típusú készüléket, amikor az eredmény 20 HD alatt várható. OPCIONÁIS TARTOZÉK Nyomtató Vizsgáló állvány STANDARD SZÁÍTMÁNY TARTAMA Fő egység Kalibráló tömb USB kábel és szoftver AC/DC adapter Kalibráló tömb (tartozék) Nyomtató (választható) ISH-DS-PRINTER ISH-DS-STAND 1 kg súly (az ISH-DSA-P készülékhez) ISH-DSA-W1 5 kg súly (az ISH-DSD-P készülékhez) ISH-DSD-W5 TESZTEŐ ÁVÁNY A DIGITÁIS SHORE KEMÉNYSÉGMÉRŐ MŰSZERHEZ Ismételhető keménységmérés végezhető a műszerrel, annak köszönhetően, hogy az emberi hiba lehetősége, illetve a mérési változatok száma kevesebb, Az 1 kg súly az ISH-DSA műszertípushoz, az 5 kg súly az ISH-DSD típushoz való SPECIFIKÁCIÓ Tárgyasztal átmérője Munkadarab maximális magassága Méret Súly Ø88mm 75mm 125x163x350mm 4kg kód ISH-DS-STAND 444,91 1 kg súly (választható) az ISH-DSA típushoz Keménységmérő támaszték oszlop teher kezelőkar ISH-DS-STAND STANDARD SZÁÍTMÁNY TARTAMA Vizsgáló állvány Keménységmérő támaszték OPCIONÁIS TARTOZÉK 1 kg súly (az ISH-DSA készülékhez) ISH-DSA-W1 5 kg súly (az ISH-DSD készülékhez) ISH-DSD-W5 A keménységmérő nem tartozék! ISH-DS-STAND Tárgyasztal 5 kg súly (választható) az ISH-DSD típushoz FORGATÓNYOMATÉKMÉRŐS CSAVARHÚZÓ Óramutató járásának megfelelő irányban, Keresztfej és ellentétes irányban is működtethető Mértékegységek: cn.m, in.lb, kg.cm Csúcs és nyomon követő üzemmód Beállítható a cél forgatónyomaték érték, hallható és látható figyelmeztető jelzést ad: a zöld ED lámpa világít, és a berregő figyelmeztető hangot ad, amikor a forgatónyomaték értéke eléri a célérték 90%~100%-ot. A piros ED fény akkor világít és a berregő figyelmeztető jelzés akkor Hegy mérete () hallatszik, amikor elérte a beállított forgatónyomaték célértéket Automatikusan kikapcsol, ha 5 percig nem működtetik a készüléket Kalibrálási igazolással szállítjuk SPECIFIKÁCIÓ IST-SD50 IST-SD200 IST-SD400 Tartomány 10~50cN.m 40~200cN.m 80~400cN.m Pontosság Óramutató járásával egyező irány ±3% ±2,5% ±2,5% Óramutató járásával ellentétes irány ±4% ±3,5% ±3,5% Felbontás 0,1cN.m 0,1cN.m 0,1cN.m Hegy mérete () 1/4" 1/4" 1/4" Tápforrás 1xAAA telep Hosszúság 193mm 203mm 203mm Súly 190g 200g 200g Gyorskioldós rögzítő kapocs Kalibrációs furat Gombok Berregő Zöld figyelmeztető ED kód IST-SD50 273,79 IST-SD ,79 IST-SD ,79 OPCIONÁIS TARTOZÉK Kalibráló kábel CD kijelző Piros figyelmeztető ED ISH-SD200 IST-SD-CABE IST-SD 83

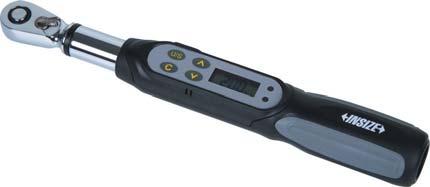

86 KIS MÉRÉSTARTOMÁNYÚ DIGITÁIS NYOMATÉKKUCS Óramutató járásának megfelelő irányban, és ellentétes irányban is működtethető Mértékegységek: N.m, in.lb, kg.cm Csúcs és nyomon követő üzemmód Beállítható a cél forgatónyomaték érték, hallható és látható figyelmeztető jelzést ad: a zöld ED lámpa világít, és a berregő figyelmeztető hangot ad, amikor a forgatónyomaték értéke eléri a célérték 90%~100%-ot A piros ED fény akkor világít és a berregő figyelmeztető jelzés akkor hallatszik, amikor elérte a beállított forgatónyomaték célértéket Automatikusan kikapcsol, ha 5 percig nem működtetik Csúszásgátlóval bevont markolat Túlterhelés regisztrálás (akkor rögzíti az adatot, ha a maximális tartomány 110%-át eléri a forgatónyomaték értéke) Négyszög csavarhúzó Kalibrálási igazolással szállítjuk SPECIFIKÁCIÓ IST-WP12 IST-WP20 Tartomány 2,4~12N.m 4~20N.m Pontosság Óramutató járásával egyező irány ±3% ±3% Óramutató járásával ellentétes irány ±4% ±4% Felbontás 0,01N.m 0,01N.m Hegy mérete () 1/4" 1/4" Tápforrás 1xAAA telep Hosszúság 260mm 260mm Súly 430g 430g Óramutató járásával megegyező/ ellenkező irányba kapcsolás Kalibrálási port Gombok CD kijelző Piros figyelmeztető ED Berregő Zöld figyelmeztető ED kód IST-WP12 225,88 IST-WP20 225,88 OPCIONÁIS TARTOZÉK Kalibráló kábel ISH-WP20 IST-W-CABE IST-WP DIGITÁIS NYOMATÉKKUCS Óramutató járásával megegyező/ellenkező irányba kapcsolás Óramutató járásának megfelelő irányban, és ellentétes irányban is működtethető Mértékegységek: N.m, in.lb, kg.cm Csúcs és nyomon követő üzemmód Beállítható a cél forgatónyomaték érték, hallható és látható figyelmeztető jelzést ad: 8 zöld ED lámpa világít, és a berregő figyelmeztető hangot ad, amikor a forgatónyomaték értéke megközelíti a célértéket. 4 piros ED fény akkor világít és a berregő figyelmeztető jelzés akkor hallatszik, amikor elérte a forgatónyomaték a célértéket Automatikusan kikapcsol, ha 5 percig nem működtetik Négyszög csavarhúzó Csúszásgátlóval bevont markolat Figyelmeztető ED Túlterhelés regisztrálás (akkor rögzíti az adatot, ha a maximális tartomány 110%-át eléri a forgatónyomaték értéke) ISH-WP135A Gombok Kalibrálási igazolással szállítjuk SPECIFIKÁCIÓ IST-W30A IST-W135A IST-W200A IST-W340A IST-W500A IST-W850A Tartomány 6~30N.m 27~135N.m 40~200N.m 68~340N.m 100~500N.m 170~850N.m Pontosság Óramutató járásával egyező irány ±2% ±2% ±2% ±2% ±2,5% ±2,5% Óramutató járásával ellentétes irány ±3% ±3% ±3% ±3% ±3,5% ±3,5% Felbontás 0,01N.m 0,1N.m 0,1N.m 0,1N.m 0,1N.m 0,1N.m Emelős racsni () 1/4" 3/8" 1/2" 1/2" 3/4" 3/4" Tápforrás 2 x AA telep, 110 üzemórányi teljesítménnyel Hosszúság 390mm 415mm 530mm 650mm 950mm 1220mm Súly 830g 950g 1400g 1600g 2100g 2550g Kalibrálási port CD kijelző Berregő kód IST-W30A 203,63 IST-W135A 215,61 IST-W200A 242,99 IST-W340A 264,38 IST-W500A 639,13 IST-W850A 735,82 OPCIONÁIS TARTOZÉK Kalibráló kábel IST-W135A IST-W-CABE NYOMATÉKKUCS CSAK AZ ÓRAMUTATÓ JÁRÁSÁVA MEGEGYEZŐ IRÁNYBAN MŰKÖDIK H W kód IST-WM30 61,09 IST-WM110 68,19 IST-WM210 93,26 IST-WM ,91 IST-WM ,82 IST-WM ,45 IST-WM ,06 IST-WM ,56 Négyszög alakú csavarhúzó Biztonsági zár Forgatónyomaték értéke ISH-WM110 IST-WM110 Forgatónyomaték beállítása 1. lépés: nyitás SPECIFIKÁCIÓ IST-WM30 IST-WM110 IST-WM210 IST-WM350 IST-WM500 IST-WM700 IST-WM980 IST-WM1500 Tartomány (óramutató 6~30N.m járásával megegyező irányú) 20~110N.m 40~210N.m 70~350N.m 100~500N.m 140~700N.m 140~980N.m 300~1500N.m Pontosság ±4% ±4% ±4% ±4% ±4% ±4% ±4% ±4% Felbontás 0,2N.m 0,5N.m 1N.m 2,5N.m 2,5N.m 2,5N.m 7N.m 10N.m Négyszög csavarhúzó 1/4" 3/8" 1/2" 1/2" 3/4" 3/4" 1" 1" Méret (HxSzxM) 295x28x20 385x37x27 530x47x33 645x47x37 860x73x x73x x73x x80x67 Súly 740g 960g 1700g 2540g 3660g 5940g 6460g 11580g 2. lépés: beállít 3. lépés: rögzít 84

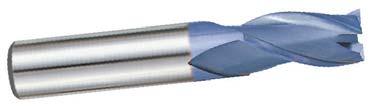

87 Keresse egyéb aktuális ajánlatainkat! SK40-AD/BT40-AD Weldon szerszámtartó már 22 -tól! Keresse kiadványunkban! 4-élũ, PRÉMIUM, tömör keményfém maró, extra nagy teljesítmény már 17,47 -tól! Keresse kiadványunkban! Vásároljon a 20 db lapkát 103,4 -ért, és a marófejet 1 -ért kapja! Keresse kiadványunkban! M Metrikus menetfúró, univerzális, TiN bevonattal, Rm 1200 N/mm 2 már 52,06 -tól! Keresse kiadványunkban! ECO mill G9F43 3-élũ, tömör keményfém maró már 4,13 -tól! Keresse kiadványunkban! X precíziós moduláris satu már 700 -tól! Keresse kiadványunkban!
