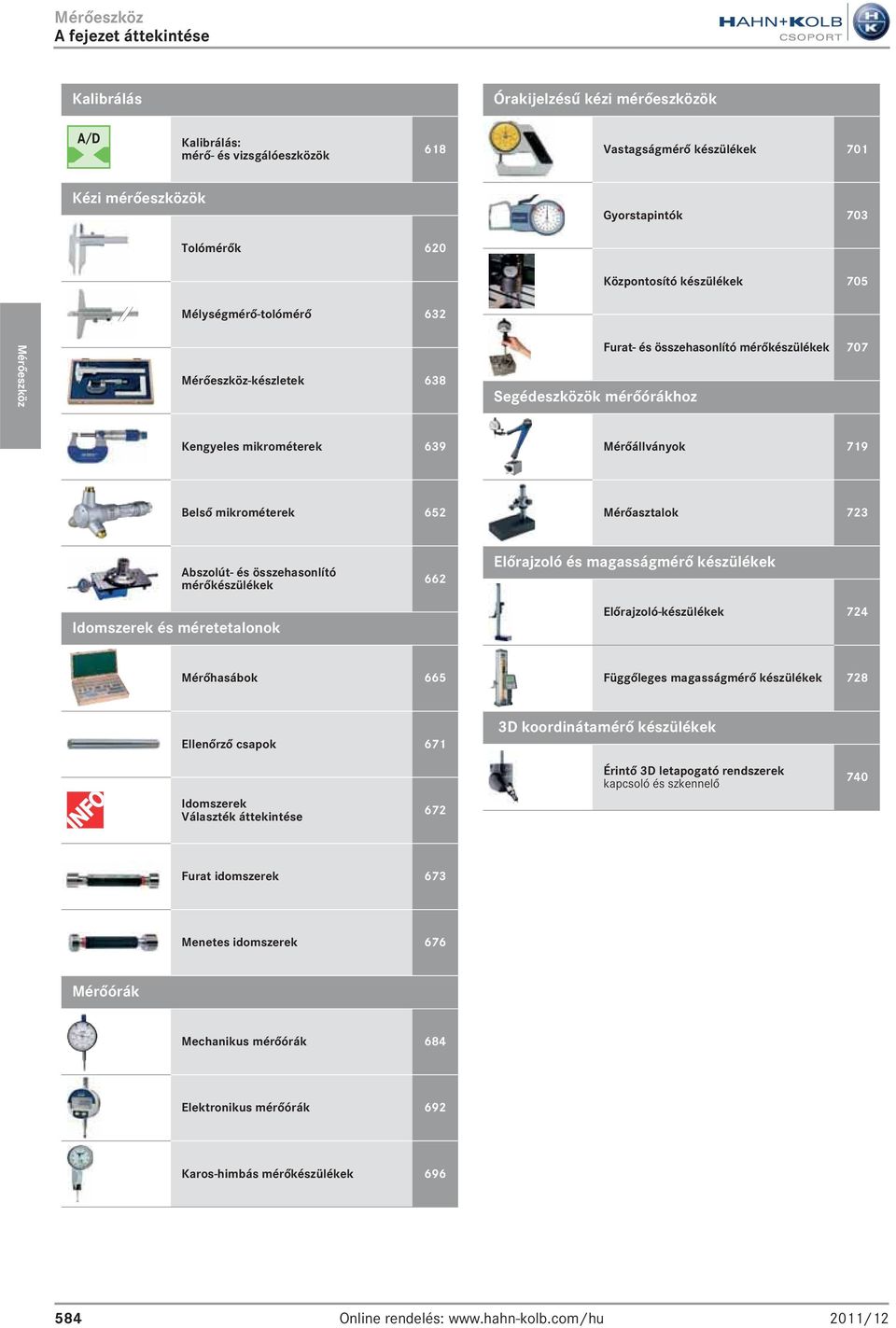

1 A fejezet áttekintése Órakijelzésű kézi mérőeszközök : mérő- és vizsgálóeszközök 618 Vastagságmérő készülékek 701 Kézi mérőeszközök Gyorstapintók 703 Tolómérők 620 Központosító készülékek 705 Mélységmérő-tolómérő 632 -készletek 638 Segédeszközök mérőórákhoz Furat- és összehasonlító mérőkészülékek 707 Kengyeles mikrométerek 639 Mérőállványok 719 Belső mikrométerek 652 Mérőasztalok 723 Abszolút- és összehasonlító mérőkészülékek Idomszerek és méretetalonok 662 Előrajzoló és magasságmérő készülékek Előrajzoló-készülékek 724 Mérőhasábok 665 Függőleges magasságmérő készülékek 728 Ellenőrző csapok 671 3D koordinátamérő készülékek Idomszerek Választék áttekintése 672 Érintő 3D letapogató rendszerek kapcsoló és szkennelő 740 Furat idomszerek 673 Menetes idomszerek 676 Mérőórák Mechanikus mérőórák 684 Elektronikus mérőórák 692 Karos-himbás mérőkészülékek Online rendelés:

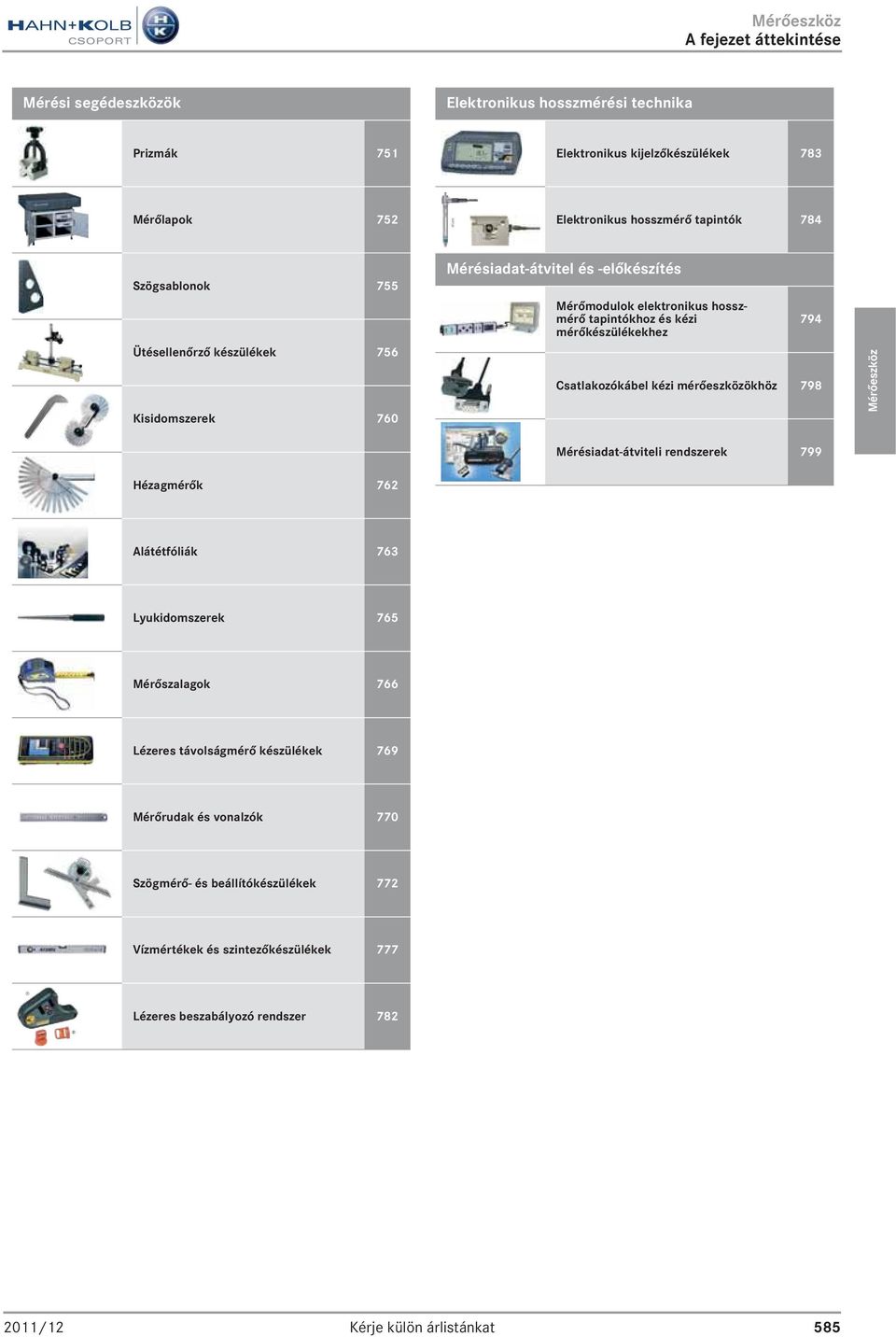

2 A fejezet áttekintése Mérési segédeszközök Elektronikus hosszmérési technika Prizmák 751 Elektronikus kijelzőkészülékek 783 Mérőlapok 752 GTL222 Elektronikus hosszmérő tapintók 784 Szögsablonok 755 Ütésellenőrző készülékek 756 Kisidomszerek 760 Mérésiadat-átvitel és -előkészítés Mérőmodulok elektronikus hosszmérő tapintókhoz és kézi mérőkészülékekhez 794 Csatlakozókábel kézi mérőeszközökhöz 798 Mérésiadat-átviteli rendszerek 799 Hézagmérők 762 Alátétfóliák 763 Lyukidomszerek 765 Mérőszalagok 766 Lézeres távolságmérő készülékek 769 Mérőrudak és vonalzók 770 Szögmérő- és beállítókészülékek 772 Vízmértékek és szintezőkészülékek 777 Lézeres beszabályozó rendszer 782 Kérje külön árlistánkat 585

3 Hitelesítés Mérő- és vizsgálóeszközök kalibrálása A mi szolgáltatásunk az Ön előnye A HAHN+KOLB kalibrálási szolgálata Rendelje meg vizsgálóeszközét kalibrálási bizonylattal! Az Ön előnyei: Költségcsökkentés Egyszerűbb nyilvántartás Időmegtakarítás Egyszerűbb beszerzés Jobb rendelkezésre állás Folyamatok és ráfordítások optimalizlása Partnerünkkel, a QS Grimm GmbH-val együtt olyan kalibrálási szolgáltatást kínálunk Önnél, amelyet új mérő- és vizsgálóeszköze megvásárlásakor, illetve meglévő vizsgálóeszközeinek időszaki újrakalibrálásakor egyaránt igénybe vehet (természetesen gyártótól függetlenül). A kalibrálást vizsgálati jegyzőkönyvvel és gyári szintű kalibrálási bizonylattal igazoljuk. A QS Grimm GmbH természetesen (külön megrendelésre) DKD-szintű kalibrálást és további kiegészítő szervizszolgáltatásokat is nyújt, pl. vizsgálóeszközei gravírozását és konzerválását. A kalibrált vizsgálóeszközöket azonnal beillesztheti saját belső vizsgálóeszközei felügyeletében, így időveszteség nélkül használhatja. Minőséggel a csúcsra! Egy partnerkapcsolat az Ön előnye érdekében DKD-kalibrációs laboratúrium Vizsgálóeszközmenedzsment i szolgálat Koordinátamérési technika Díjfelmérés Mintaküldés Minőségmenedzsment Projektmenedzsment Tervezés Fejlesztés További információkra van szüksége partnerünktől, a QS GRIMM GmbH-ról és szolgáltatásairól? Kérje a Minőséggel a csúcsra! című tájékoztató kiadványunkat és a részletes kalibrálási szolgáltatási árlistát. QS GRIMM GmbH Telefon +49 (0) /-941 Borsigstraße 50 Fax +49 (0) Stuttgart-Feuerbach info-stg@qs-grimm.de Online rendelés:

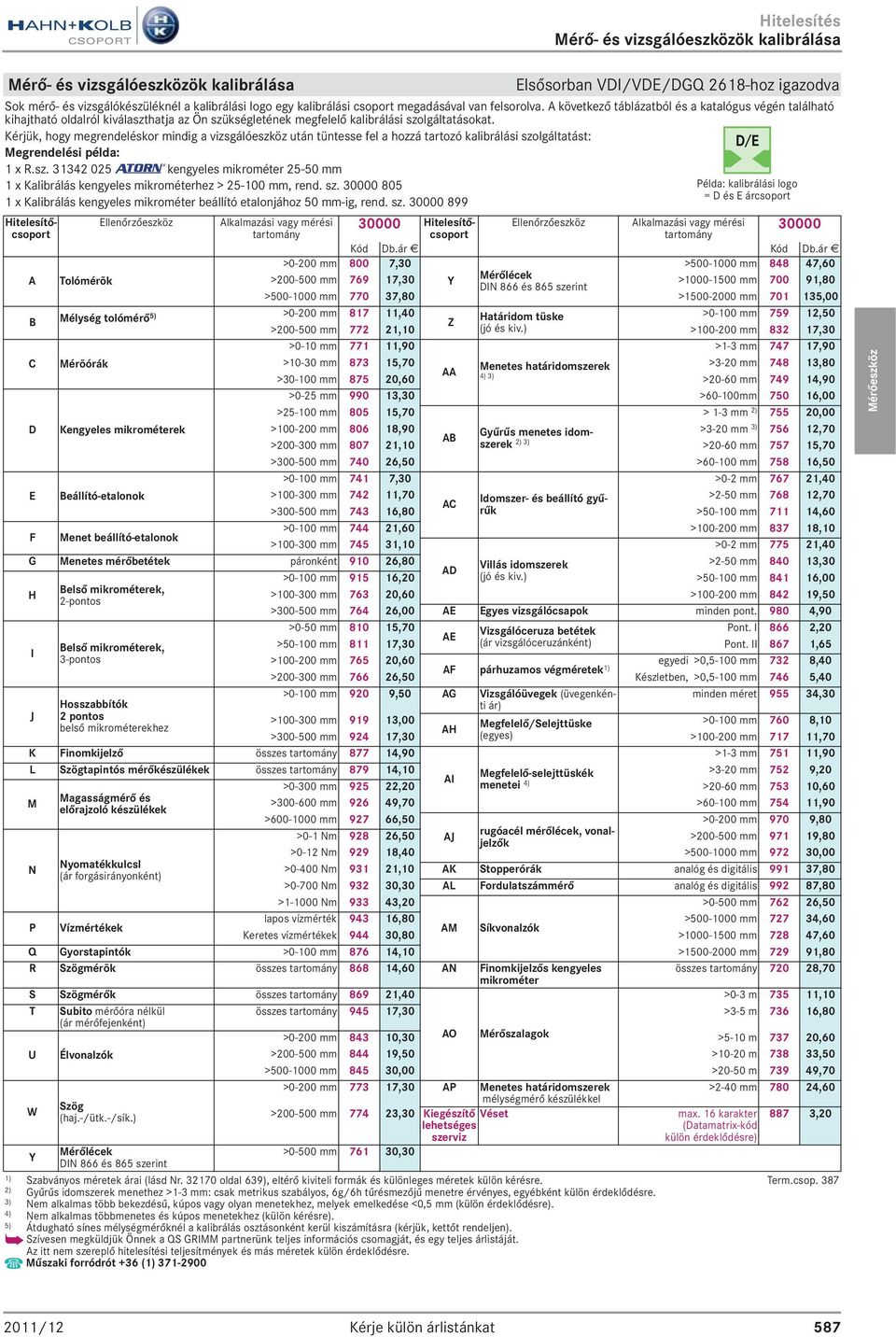

4 Hitelesítés Mérő- és vizsgálóeszközök kalibrálása Mérő- és vizsgálóeszközök kalibrálása Elsősorban VDI/VDE/DGQ 2618-hoz igazodva Sok mérő- és vizsgálókészüléknél a kalibrálási logo egy kalibrálási csoport megadásával van felsorolva. A következő táblázatból és a katalógus végén található kihajtható oldalról kiválaszthatja az Ön szükségletének megfelelő kalibrálási szolgáltatásokat. Kérjük, hogy megrendeléskor mindig a vizsgálóeszköz után tüntesse fel a hozzá tartozó kalibrálási szolgáltatást: Megrendelési példa: 1 x R.sz a kengyeles mikrométer mm 1 x kengyeles mikrométerhez > mm, rend. sz x kengyeles mikrométer beállító etalonjához 50 mm-ig, rend. sz Hitelesítőcsoport tartomány csoport tartomány Ellenőrzőeszköz Alkalmazási vagy mérési Hitelesítő- Ellenőrzőeszköz Alkalmazási vagy mérési Kód Db.ár E Kód Db.ár E >0-200 mm 800 7,30 > mm ,60 A Tolómérõk > mm ,30 Y Mérőlécek > mm ,80 DIN 866 és 865 szerint > mm ,80 > mm ,00 B Mélység tolómérő 5) >0-200 mm ,40 Határidom tüske >0-100 mm ,50 Z > mm ,10 (jó és kiv.) > mm ,30 >0-10 mm ,90 >1-3 mm ,90 C Mérõórák >10-30 mm ,70 Menetes határidomszerek >3-20 mm ,80 AA 4) 3) > mm ,60 >20-60 mm ,90 >0-25 mm ,30 >60-100mm ,00 > mm ,70 > 1-3 mm 2) ,00 D Kengyeles mikrométerek > mm ,90 AB Gyűrűs menetes idomszerek >3-20 mm 3) ,70 2) 3) > mm ,10 >20-60 mm ,70 > mm ,50 > mm ,50 >0-100 mm 741 7,30 >0-2 mm ,40 E Beállító-etalonok > mm ,70 Idomszer- és beállító gyűrűk > mm ,60 >2-50 mm ,70 AC > mm ,80 F Menet beállító-etalonok >0-100 mm ,60 > mm ,10 > mm ,10 >0-2 mm ,40 G Menetes mérőbetétek páronként ,80 Villás idomszerek >2-50 mm ,30 AD >0-100 mm ,20 (jó és kiv.) > mm ,00 H Belső mikrométerek, > mm ,60 > mm ,50 2-pontos > mm ,00 AE Egyes vizsgálócsapok minden pont ,90 >0-50 mm ,70 Pont. I 866 2,20 I Belső mikrométerek, 3-pontos Vizsgálóceruza betétek AE > mm ,30 (ár vizsgálóceruzánként) Pont. II 867 1,65 > mm ,60 egyedi >0,5-100 mm 732 8,40 AF párhuzamos végméretek > mm ,50 1) Készletben, >0,5-100 mm 746 5,40 J >0-100 mm 920 9,50 AG Vizsgálóüvegek (üvegenkénti ár) minden méret ,30 Hosszabbítók 2 pontos > mm ,00 belső mikrométerekhez Megfelelő/Selejttüske >0-100 mm 760 8,10 AH > mm ,30 (egyes) > mm ,70 K Finomkijelző összes tartomány ,90 >1-3 mm ,90 L Szögtapintós mérőkészülékek összes tartomány ,10 Megfelelő-selejttüskék >3-20 mm 752 9,20 AI >0-300 mm ,20 menetei 4) >20-60 mm ,60 M Magasságmérő és > mm ,70 > mm ,90 előrajzoló készülékek > mm ,50 >0-200 mm 970 9,80 >0-1 Nm ,50 rugóacél mérőlécek, vonaljelzők AJ > mm ,80 >0-12 Nm ,40 > mm ,00 N Nyomatékkulcsl >0-400 Nm ,10 AK Stopperórák analóg és digitális ,80 (ár forgásirányonként) >0-700 Nm ,30 AL Fordulatszámmérő analóg és digitális ,80 > Nm ,20 >0-500 mm ,50 P Vízmértékek lapos vízmérték ,80 > mm ,60 AM Síkvonalzók Keretes vízmértékek ,80 > mm ,60 Q Gyorstapintók >0-100 mm ,10 > mm ,80 R Szögmérõk összes tartomány ,60 AN Finomkijelzős kengyeles összes tartomány ,70 mikrométer S Szögmérők összes tartomány ,40 >0-3 m ,10 T Subito mérőóra nélkül összes tartomány ,30 >3-5 m ,80 (ár mérőfejenként) >0-200 mm ,30 AO Mérőszalagok >5-10 m ,60 U Élvonalzók > mm ,50 >10-20 m ,50 > mm ,00 >20-50 m ,70 >0-200 mm ,30 AP Menetes határidomszerek >2-40 mm ,60 W Y Szög (haj.-/ütk.-/sík.) Mérőlécek DIN 866 és 865 szerint mélységmérő készülékkel > mm ,30 Kiegészítő Véset lehetséges szerviz >0-500 mm ,30 1) Szabványos méretek árai (lásd Nr oldal 639), eltérő kiviteli formák és különleges méretek külön kérésre. 2) Gyűrűs idomszerek menethez >1-3 mm: csak metrikus szabályos, 6g/6h tűrésmezőjű menetre érvényes, egyébként külön érdeklődésre. 3) Nem alkalmas több bekezdésű, kúpos vagy olyan menetekhez, melyek emelkedése <0,5 mm (külön érdeklődésre). 4) Nem alkalmas többmenetes és kúpos menetekhez (külön kérésre). 5) Átdugható sínes mélységmérőknél a kalibrálás osztásonként kerül kiszámításra (kérjük, kettőt rendeljen). h Szívesen megküldjük Önnek a QS GRIMM partnerünk teljes információs csomagját, és egy teljes árlistáját. Az itt nem szereplő hitelesítési teljesítmények és más méretek külön érdeklődésre. t Műszaki forródrót +36 (1) Példa: kalibrálási logo = D és E árcsoport max. 16 karakter (Datamatrix-kód külön érdeklődésre) 887 3,20 Term.csop. 387 Kérje külön árlistánkat 587

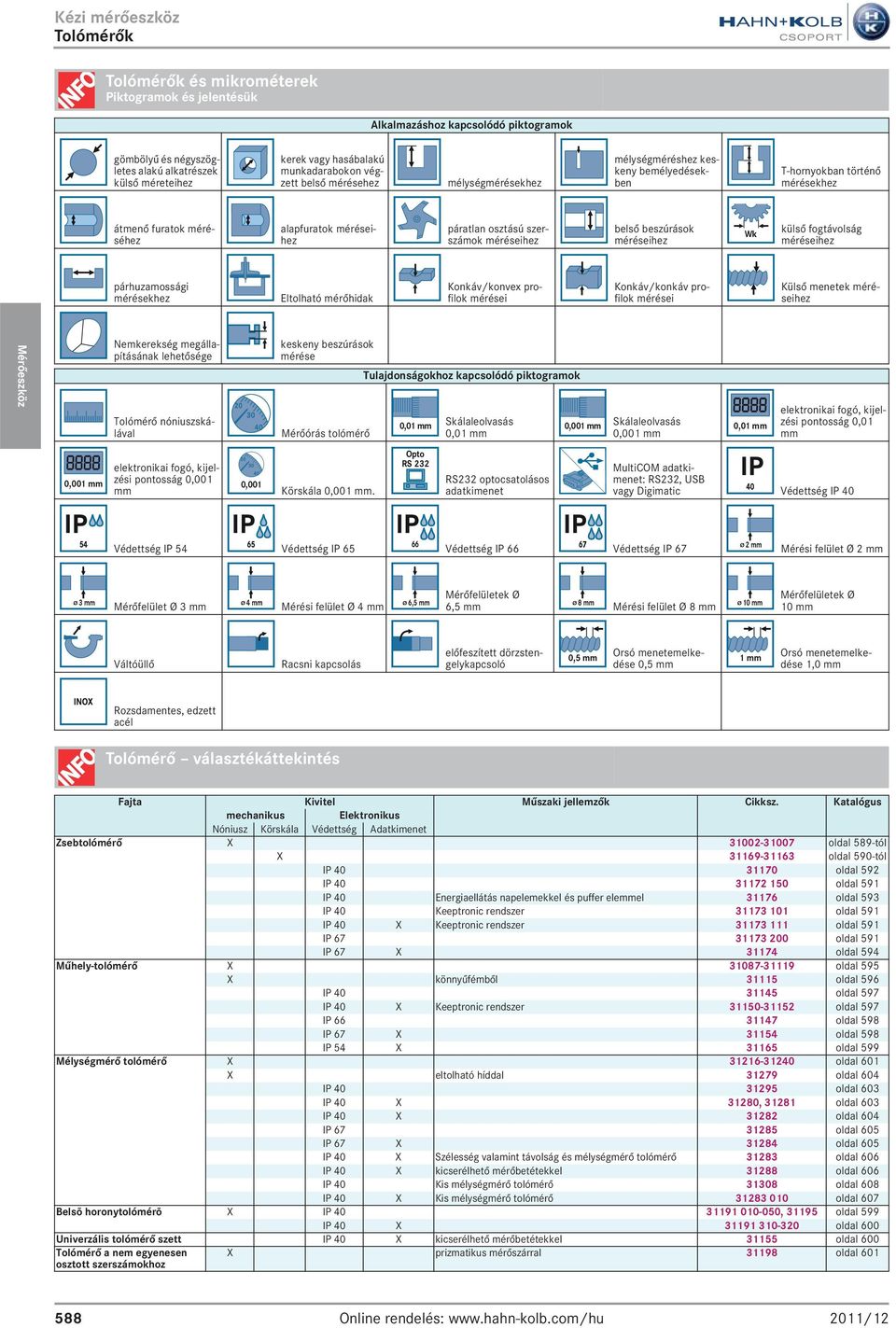

5 Kézi mérőeszköz Tolómérők Tolómérők és mikrométerek Piktogramok és jelentésük Alkalmazáshoz kapcsolódó piktogramok gömbölyű és négyszögletes alakú alkatrészek külső méreteihez kerek vagy hasábalakú munkadarabokon végzett belső mérésehez mélységmérésekhez mélységméréshez keskeny bemélyedésekben T-hornyokban történő mérésekhez átmenő furatok méréséhez alapfuratok méréseihez páratlan osztású szerszámok méréseihez belső beszúrások méréseihez Wk külső fogtávolság méréseihez párhuzamossági mérésekhez Eltolható mérőhidak Konkáv/konvex profilok mérései Konkáv/konkáv profilok mérései Külső menetek méréseihez Nemkerekség megállapításának lehetősége Tolómérő nóniuszskálával elektronikai fogó, kijelzési 0,001 mm pontosság 0,001 mm 0,001 keskeny beszúrások mérése Tulajdonságokhoz kapcsolódó piktogramok Mérőórás tolómérő Körskála 0,001 mm. 0,01 mm Skálaleolvasás 0,001 mm Skálaleolvasás 0,01 mm 0,01 mm 0,001 mm Opto RS 232 RS232 optocsatolásos adatkimenet elektronikai fogó, kijelzési pontosság 0,01 mm MultiCOM adatkimenet: RS232, USB vagy Digimatic Védettség IP Ø 2 mm Védettség IP 54 Védettség IP 65 Védettség IP 66 Védettség IP 67 Mérési felület Ø 2 mm Ø 3 mm Mérőfelület Ø 3 mm Ø 4 mm Mérési felület Ø 4 mm Ø 6,5 mm Mérőfelületek Ø 6,5 mm 8 mm Mérési felület Ø 8 mm Ø Ø 10 mm Mérőfelületek Ø 10 mm Váltóüllő Racsni kapcsolás előfeszített dörzstengelykapcsoló 0,5 mm Orsó menetemelkedése 0,5 1 mm mm Orsó menetemelkedése 1,0 mm Rozsdamentes, edzett acél Tolómérő választékáttekintés Fajta Kivitel Műszaki jellemzők Cikksz. Katalógus mechanikus Elektronikus Nóniusz Körskála Védettség Adatkimenet Zsebtolómérő X oldal 589-tól X oldal 590-tól IP oldal 592 IP oldal 591 IP 40 Energiaellátás napelemekkel és puffer elemmel oldal 593 IP 40 Keeptronic rendszer oldal 591 IP 40 X Keeptronic rendszer oldal 591 IP oldal 591 IP 67 X oldal 594 Műhely-tolómérő X oldal 595 X könnyűfémből oldal 596 IP oldal 597 IP 40 X Keeptronic rendszer oldal 597 IP oldal 598 IP 67 X oldal 598 IP 54 X oldal 599 Mélységmérő tolómérő X oldal 601 X eltolható híddal oldal 604 IP oldal 603 IP 40 X 31280, oldal 603 IP 40 X oldal 604 IP oldal 605 IP 67 X oldal 605 IP 40 X Szélesség valamint távolság és mélységmérő tolómérő oldal 606 IP 40 X kicserélhető mérőbetétekkel oldal 606 IP 40 Kis mélységmérő tolómérő oldal 608 IP 40 X Kis mélységmérő tolómérő oldal 607 Belsõ horonytolómérõ X IP , oldal 599 IP 40 X oldal 600 Univerzális tolómérő szett IP 40 X kicserélhető mérőbetétekkel oldal 600 Tolómérő a nem egyenesen osztott szerszámokhoz X prizmatikus mérőszárral oldal Online rendelés:

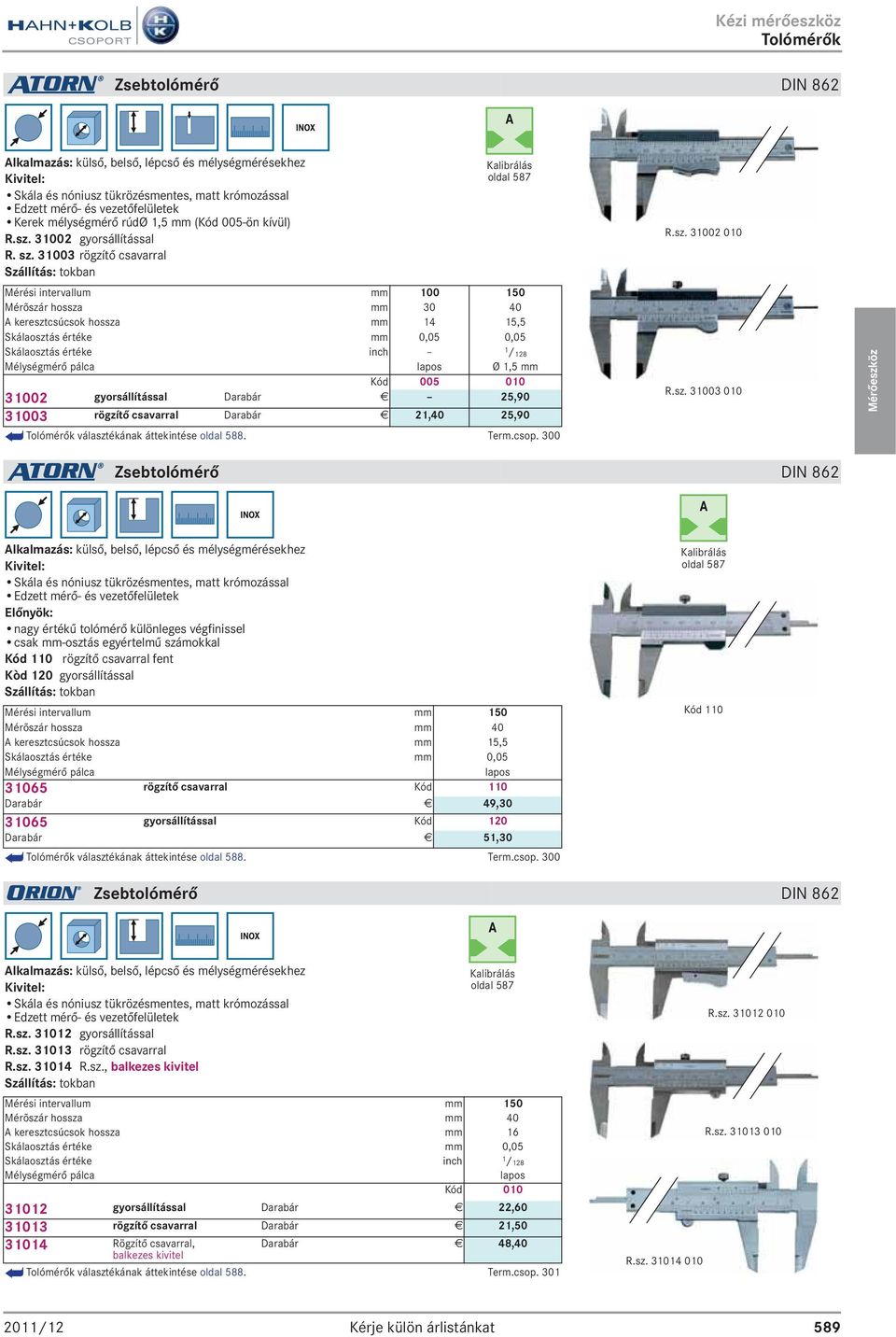

6 Kézi mérőeszköz Tolómérők Zsebtolómérő DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez Skála és nóniusz tükrözésmentes, matt krómozással Edzett mérő- és vezetőfelületek Kerek mélységmérő rúdø 1,5 mm (Kód 005-ön kívül) R.sz gyorsállítással R. sz rögzítő csavarral Szállítás: tokban Mérési intervallum mm Mérõszár hossza mm A keresztcsúcsok hossza mm 14 15,5 Skálaosztás értéke mm 0,05 0,05 Skálaosztás értéke inch 1 / 128 Mélységmérő pálca lapos Ø 1,5 mm Kód gyorsállítással Darabár E 25, rögzítő csavarral Darabár E 21,40 25,90 i Tolómérők választékának áttekintése oldal 588. Term.csop. 300 R.sz R.sz Zsebtolómérő DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez Skála és nóniusz tükrözésmentes, matt krómozással Edzett mérő- és vezetőfelületek Előnyök: nagy értékű tolómérő különleges végfinissel csak mm-osztás egyértelmű számokkal Kód 110 rögzítő csavarral fent Kòd 120 gyorsállítással Szállítás: tokban Mérési intervallum mm 150 Mérõszár hossza mm 40 A keresztcsúcsok hossza mm 15,5 Skálaosztás értéke mm 0,05 Mélységmérő pálca lapos rögzítő csavarral Kód 110 Darabár E 49, gyorsállítással Kód 120 Darabár E 51,30 i Tolómérők választékának áttekintése oldal 588. Term.csop. 300 Kód 110 Zsebtolómérő DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez Skála és nóniusz tükrözésmentes, matt krómozással Edzett mérő- és vezetőfelületek R.sz gyorsállítással R.sz rögzítő csavarral R.sz R.sz., balkezes kivitel Szállítás: tokban Mérési intervallum mm 150 Mérõszár hossza mm 40 A keresztcsúcsok hossza mm 16 Skálaosztás értéke mm 0,05 Skálaosztás értéke inch 1 /128 Mélységmérő pálca lapos Kód gyorsállítással Darabár E 22, rögzítő csavarral Darabár E 21, Rögzítő csavarral, Darabár E 48,40 balkezes kivitel i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 R.sz R.sz R.sz Kérje külön árlistánkat 589

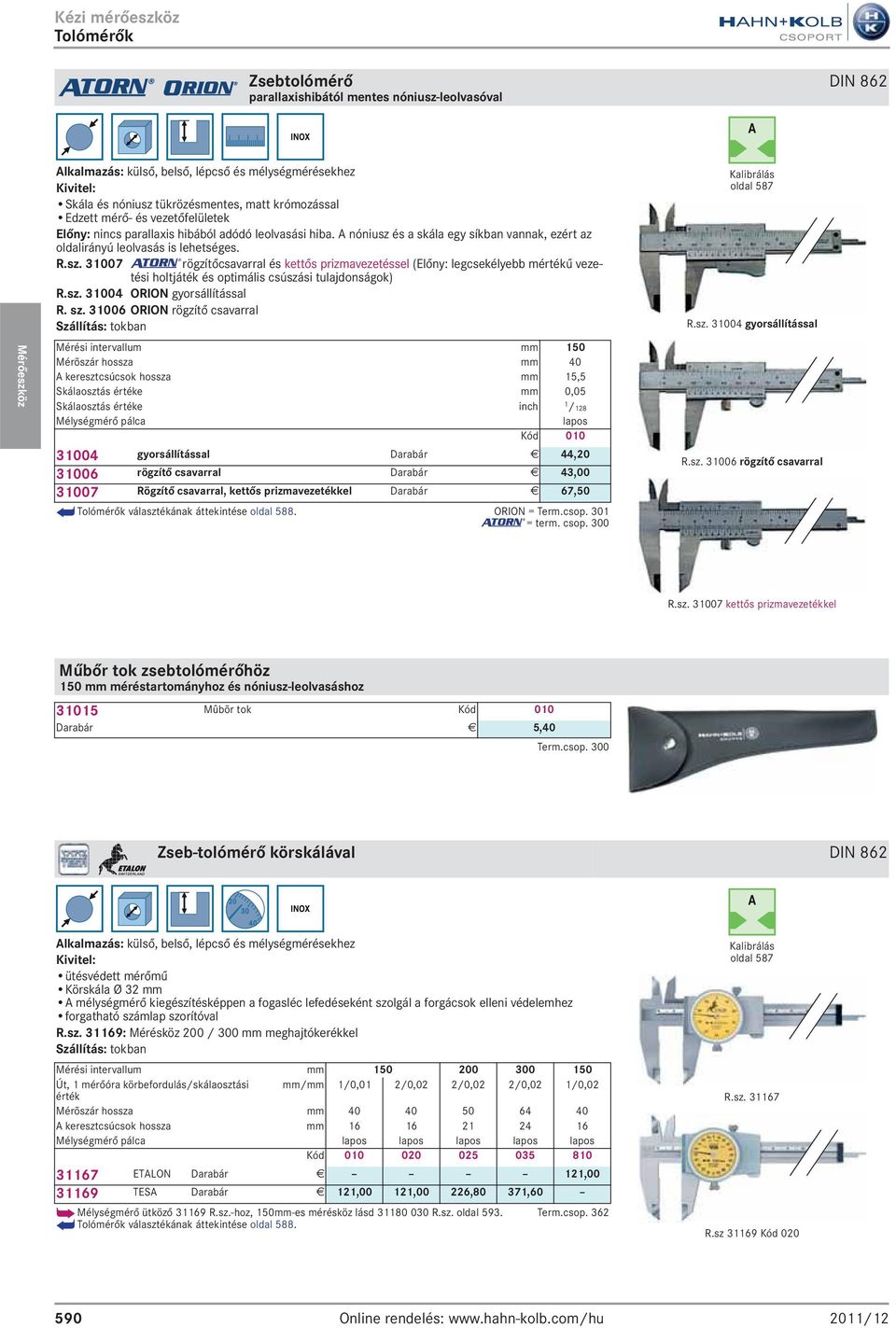

7 Kézi mérőeszköz Tolómérők Zsebtolómérő parallaxishibától mentes nóniusz-leolvasóval DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez Skála és nóniusz tükrözésmentes, matt krómozással Edzett mérő- és vezetőfelületek Előny: nincs parallaxis hibából adódó leolvasási hiba. A nóniusz és a skála egy síkban vannak, ezért az oldalirányú leolvasás is lehetséges. R.sz a rögzítőcsavarral és kettős prizmavezetéssel (Előny: legcsekélyebb mértékű vezetési holtjáték és optimális csúszási tulajdonságok) R.sz ORION gyorsállítással R. sz ORION rögzítő csavarral Szállítás: tokban Mérési intervallum mm 150 Mérõszár hossza mm 40 A keresztcsúcsok hossza mm 15,5 Skálaosztás értéke mm 0,05 Skálaosztás értéke inch 1 / 128 Mélységmérő pálca lapos Kód gyorsállítással Darabár E 44, rögzítő csavarral Darabár E 43, Rögzítő csavarral, kettős prizmavezetékkel Darabár E 67,50 i Tolómérők választékának áttekintése oldal 588. ORION = Term.csop. 301 a = term. csop. 300 R.sz gyorsállítással R.sz rögzítő csavarral R.sz kettős prizmavezetékkel Műbőr tok zsebtolómérőhöz 150 mm méréstartományhoz és nóniusz-leolvasáshoz Mûbõr tok Kód 010 Darabár E 5,40 Term.csop. 300 Zseb-tolómérő körskálával DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez ütésvédett mérőmű Körskála Ø 32 mm A mélységmérő kiegészítésképpen a fogasléc lefedéseként szolgál a forgácsok elleni védelemhez forgatható számlap szorítóval R.sz : Mérésköz 200 / 300 mm meghajtókerékkel Szállítás: tokban Mérési intervallum mm Út, 1 mérőóra körbefordulás/skálaosztási mm/mm 1/0,01 2/0,02 2/0,02 2/0,02 1/0,02 érték Mérõszár hossza mm A keresztcsúcsok hossza mm Mélységmérő pálca lapos lapos lapos lapos lapos Kód ETALON Darabár E 121, TESA Darabár E 121,00 121,00 226,80 371,60 h Mélységmérő ütköző R.sz.-hoz, 150mm-es mérésköz lásd R.sz. oldal 593. Term.csop. 362 i Tolómérők választékának áttekintése oldal 588. R.sz R.sz Kód Online rendelés:

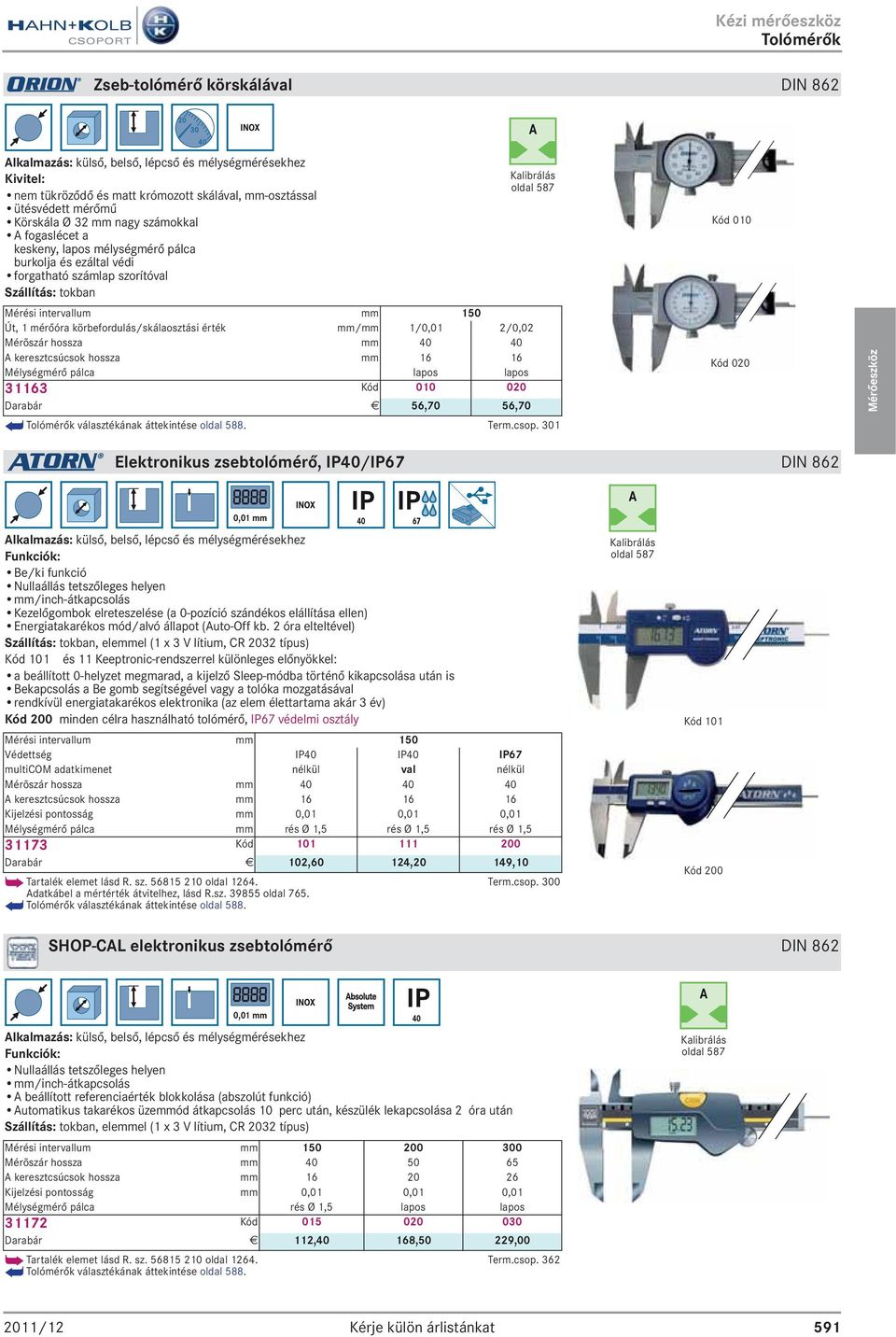

8 Kézi mérőeszköz Tolómérők Zseb-tolómérő körskálával DIN 862 Alkalmazás: külső, belső, lépcső és mélységmérésekhez nem tükröződő és matt krómozott skálával, mm-osztással ütésvédett mérőmű Körskála Ø 32 mm nagy számokkal A fogaslécet a keskeny, lapos mélységmérő pálca burkolja és ezáltal védi forgatható számlap szorítóval Szállítás: tokban Mérési intervallum mm 150 Út, 1 mérőóra körbefordulás/skálaosztási érték mm/mm 1/0,01 2/0,02 Mérõszár hossza mm A keresztcsúcsok hossza mm Mélységmérő pálca lapos lapos Kód Darabár E 56,70 56,70 i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 Kód 010 Kód 020 Elektronikus zsebtolómérő, IP40/IP67 DIN 862 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez Funkciók: Be/ki funkció Nullaállás tetszőleges helyen mm/inch-átkapcsolás Kezelőgombok elreteszelése (a 0-pozíció szándékos elállítása ellen) Energiatakarékos mód/alvó állapot (Auto-Off kb. 2 óra elteltével) Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Kód 101 és 11 Keeptronic-rendszerrel különleges előnyökkel: a beállított 0-helyzet megmarad, a kijelző Sleep-módba történő kikapcsolása után is Bekapcsolás a Be gomb segítségével vagy a tolóka mozgatásával rendkívül energiatakarékos elektronika (az elem élettartama akár 3 év) Kód 200 minden célra használható tolómérő, IP67 védelmi osztály Mérési intervallum mm 150 Védettség IP40 IP40 IP67 multicom adatkimenet nélkül val nélkül Mérõszár hossza mm A keresztcsúcsok hossza mm Kijelzési pontosság mm 0,01 0,01 0,01 Mélységmérő pálca mm rés Ø 1,5 rés Ø 1,5 rés Ø 1, Kód Darabár E 102,60 124,20 149,10 h Tartalék elemet lásd R. sz oldal Term.csop. 300 Adatkábel a mértérték átvitelhez, lásd R.sz oldal 765. i Tolómérők választékának áttekintése oldal 588. Kód 101 Kód 200 SHOP-CAL elektronikus zsebtolómérő DIN 862 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez Funkciók: Nullaállás tetszőleges helyen mm/inch-átkapcsolás A beállított referenciaérték blokkolása (abszolút funkció) Automatikus takarékos üzemmód átkapcsolás 10 perc után, készülék lekapcsolása 2 óra után Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm Mérõszár hossza mm A keresztcsúcsok hossza mm Kijelzési pontosság mm 0,01 0,01 0,01 Mélységmérő pálca rés Ø 1,5 lapos lapos Kód Darabár E 112,40 168,50 229,00 h Tartalék elemet lásd R. sz oldal Term.csop. 362 i Tolómérők választékának áttekintése oldal 588. Kérje külön árlistánkat 591

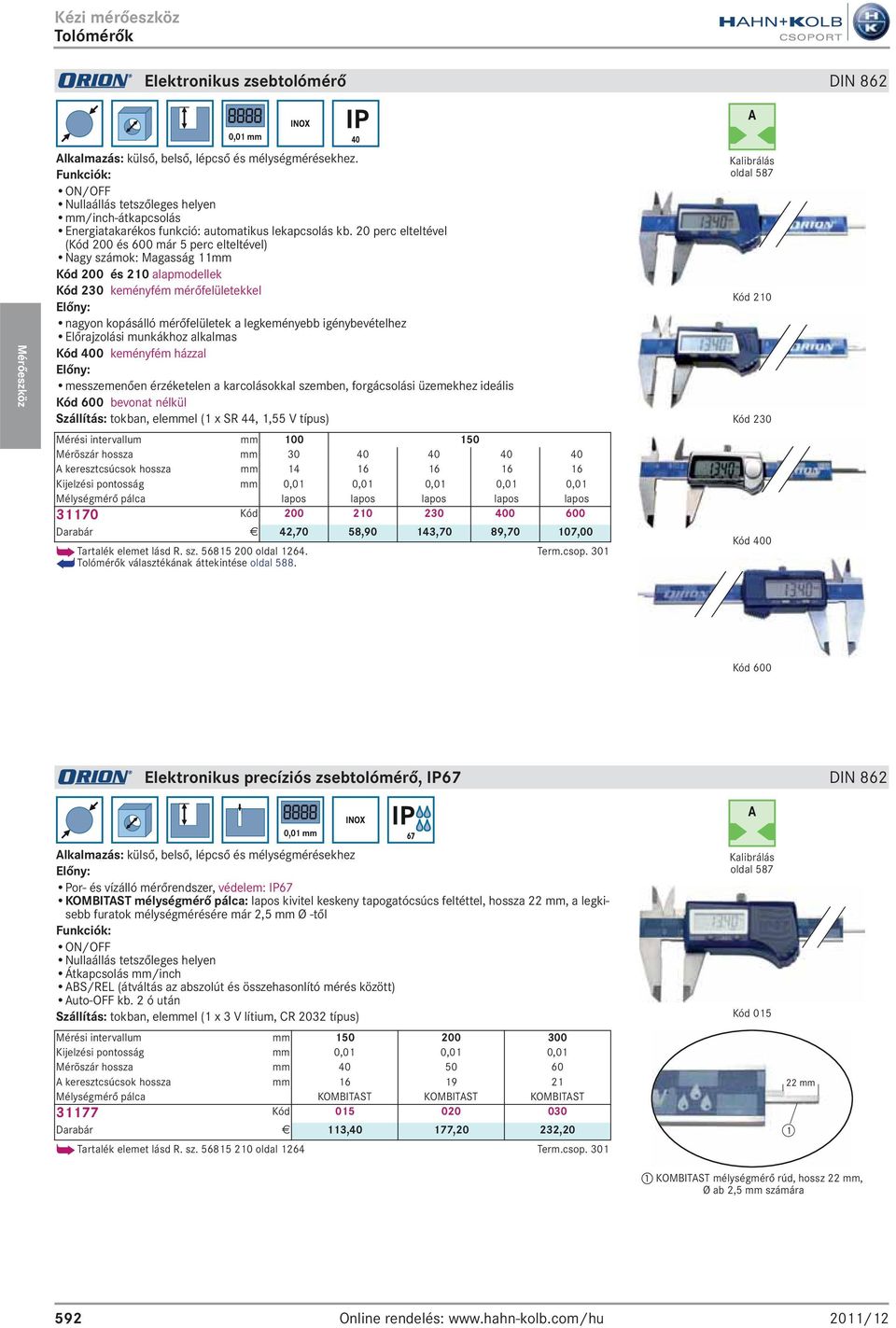

9 Kézi mérőeszköz Tolómérők Elektronikus zsebtolómérő DIN 862 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez. Funkciók: ON/OFF Nullaállás tetszőleges helyen mm/inch-átkapcsolás Energiatakarékos funkció: automatikus lekapcsolás kb. 20 perc elteltével (Kód 200 és 600 már 5 perc elteltével) Nagy számok: Magasság 11mm Kód 200 és 210 alapmodellek Kód 230 keményfém mérőfelületekkel Előny: nagyon kopásálló mérőfelületek a legkeményebb igénybevételhez Előrajzolási munkákhoz alkalmas Kód 400 keményfém házzal Előny: messzemenően érzéketelen a karcolásokkal szemben, forgácsolási üzemekhez ideális Kód 600 bevonat nélkül Szállítás: tokban, elemmel (1 x SR 44, 1,55 V típus) Mérési intervallum mm Mérõszár hossza mm A keresztcsúcsok hossza mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 0,01 Mélységmérő pálca lapos lapos lapos lapos lapos Kód Darabár E 42,70 58,90 143,70 89,70 107,00 h Tartalék elemet lásd R. sz oldal Term.csop. 301 i Tolómérők választékának áttekintése oldal 588. Kód 210 Kód 230 Kód 400 Kód 600 Elektronikus precíziós zsebtolómérő, IP67 DIN 862 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez Előny: Por- és vízálló mérőrendszer, védelem: IP67 KOMBITAST mélységmérő pálca: lapos kivitel keskeny tapogatócsúcs feltéttel, hossza 22 mm, a legkisebb furatok mélységmérésére már 2,5 mm Ø -től Funkciók: ON/OFF Nullaállás tetszőleges helyen Átkapcsolás mm/inch ABS/REL (átváltás az abszolút és összehasonlító mérés között) Auto-OFF kb. 2 ó után Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm Kijelzési pontosság mm 0,01 0,01 0,01 Mérõszár hossza mm A keresztcsúcsok hossza mm Mélységmérő pálca KOMBITAST KOMBITAST KOMBITAST Kód Darabár E 113,40 177,20 232,20 h Tartalék elemet lásd R. sz oldal 1264 Term.csop. 301 Kód mm 1 1 KOMBITAST mélységmérő rúd, hossz 22 mm, Øab2,5mm számára 592 Online rendelés:

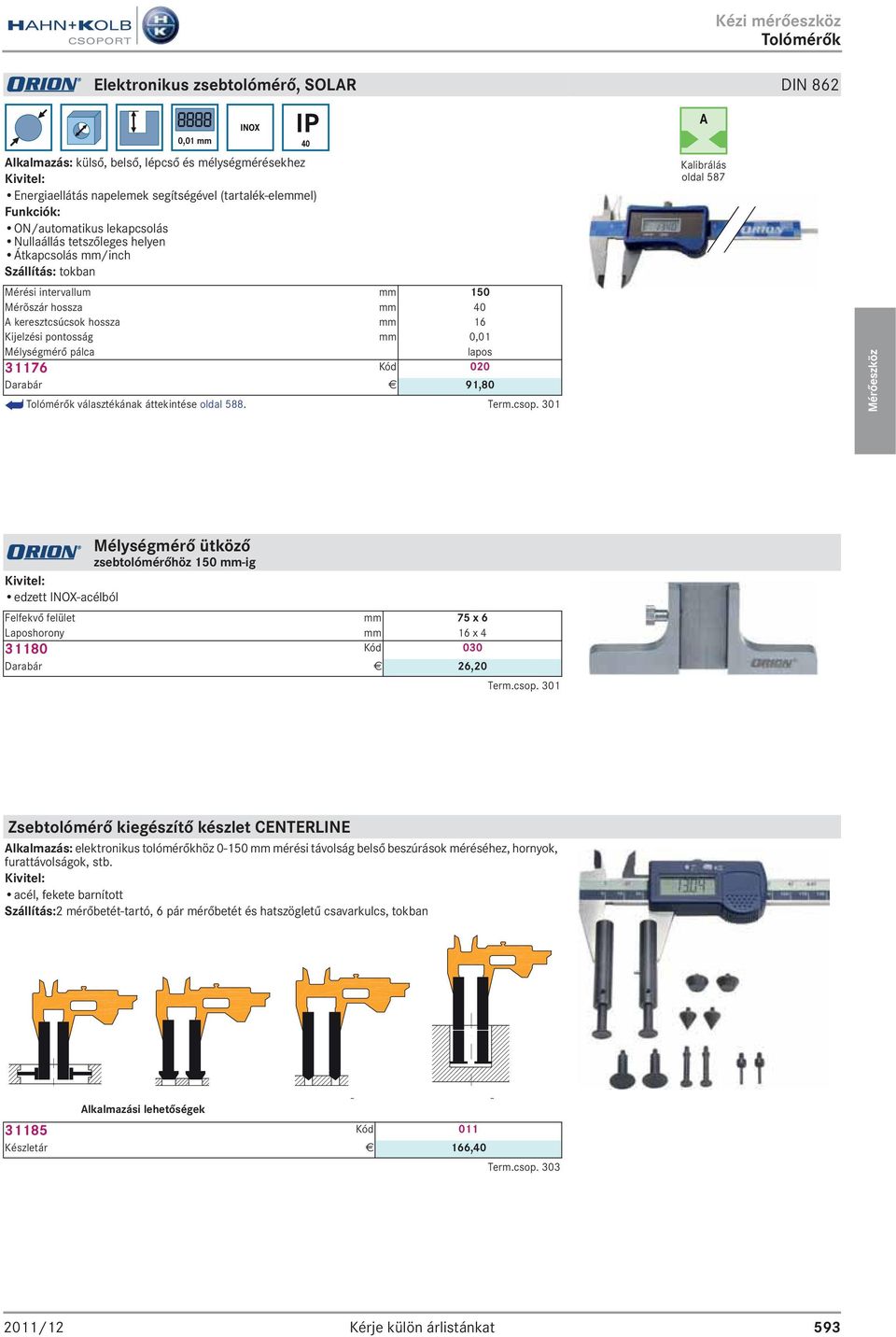

10 Kézi mérőeszköz Tolómérők Elektronikus zsebtolómérő, SOLAR DIN 862 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez Energiaellátás napelemek segítségével (tartalék-elemmel) Funkciók: ON/automatikus lekapcsolás Nullaállás tetszőleges helyen Átkapcsolás mm/inch Szállítás: tokban Mérési intervallum mm 150 Mérõszár hossza mm 40 A keresztcsúcsok hossza mm 16 Kijelzési pontosság mm 0,01 Mélységmérő pálca lapos Kód 020 Darabár E 91,80 i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 edzett INOX-acélból Mélységmérő ütköző zsebtolómérőhöz 150 mm-ig Felfekvő felület mm 75 x 6 Laposhorony mm 16 x Kód 030 Darabár E 26,20 Term.csop. 301 Zsebtolómérő kiegészítő készlet CENTERLINE Alkalmazás: elektronikus tolómérőkhöz mm mérési távolság belső beszúrások méréséhez, hornyok, furattávolságok, stb. acél, fekete barnított Szállítás:2 mérőbetét-tartó, 6 pár mérőbetét és hatszögletű csavarkulcs, tokban - - Alkalmazási lehetőségek Kód 011 Készletár E 166,40 Term.csop. 303 Kérje külön árlistánkat 593

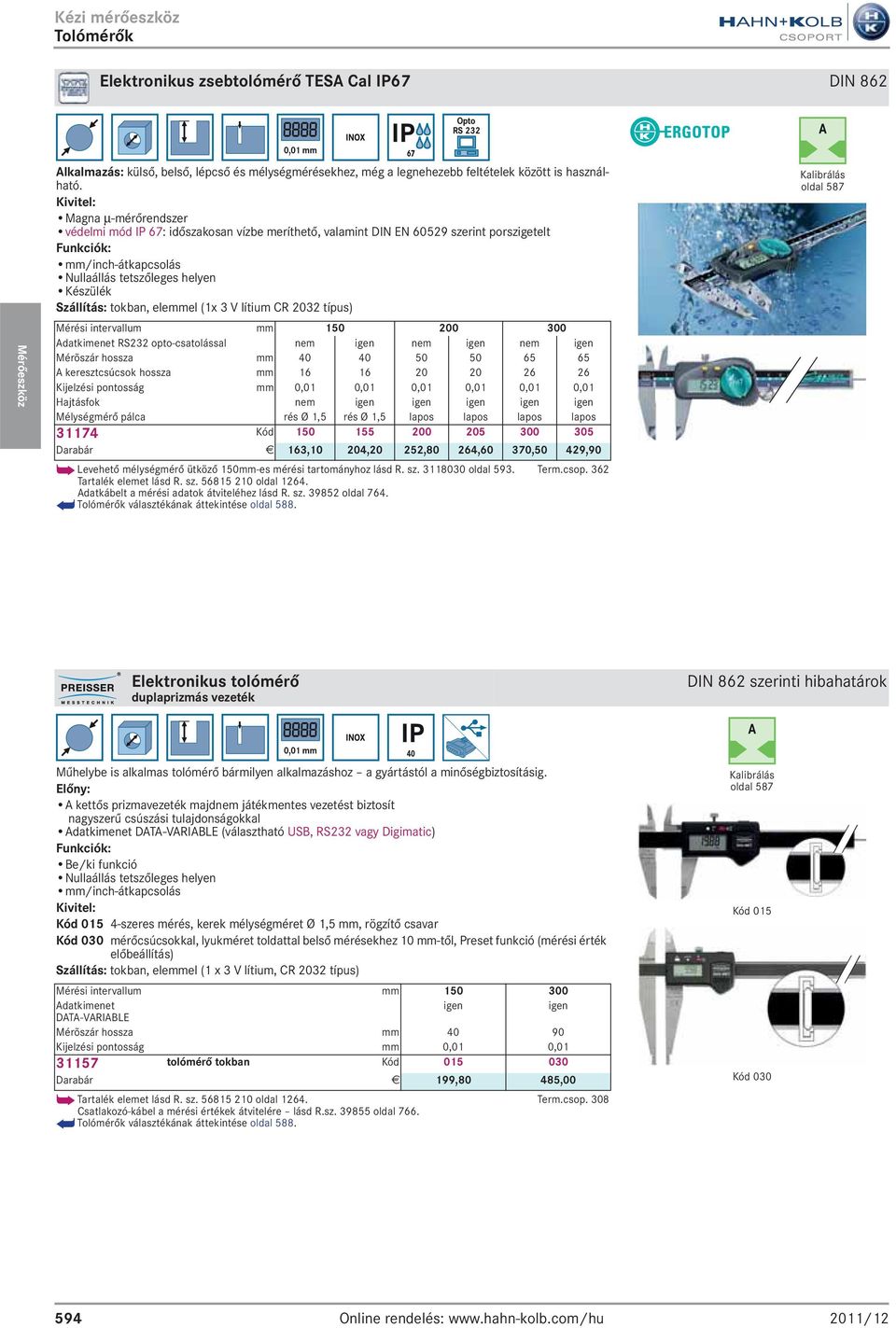

11 Kézi mérőeszköz Tolómérők Elektronikus zsebtolómérő TESA Cal IP67 DIN 862 Opto RS 232 0,01 mm Alkalmazás: külső, belső, lépcső és mélységmérésekhez, még a legnehezebb feltételek között is használható. Magna μ-mérőrendszer védelmi mód IP 67: időszakosan vízbe meríthető, valamint DIN EN szerint porszigetelt Funkciók: mm/inch-átkapcsolás Nullaállás tetszőleges helyen Készülék Szállítás: tokban, elemmel (1x 3 V lítium CR 2032 típus) Mérési intervallum mm Adatkimenet RS232 opto-csatolással nem igen nem igen nem igen Mérõszár hossza mm A keresztcsúcsok hossza mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 0,01 0,01 Hajtásfok nem igen igen igen igen igen Mélységmérő pálca rés Ø 1,5 rés Ø 1,5 lapos lapos lapos lapos Kód Darabár E 163,10 204,20 252,80 264,60 370,50 429,90 h Levehető mélységmérő ütköző 150mm-es mérési tartományhoz lásd R. sz oldal 593. Term.csop. 362 Tartalék elemet lásd R. sz oldal Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 764. i Tolómérők választékának áttekintése oldal 588. Elektronikus tolómérő duplaprizmás vezeték DIN 862 szerinti hibahatárok 0,01 mm Műhelybe is alkalmas tolómérő bármilyen alkalmazáshoz a gyártástól a minőségbiztosításig. Előny: A kettős prizmavezeték majdnem játékmentes vezetést biztosít nagyszerű csúszási tulajdonságokkal Adatkimenet DATA-VARIABLE (választható USB, RS232 vagy Digimatic) Funkciók: Be/ki funkció Nullaállás tetszőleges helyen mm/inch-átkapcsolás Kód szeres mérés, kerek mélységméret Ø 1,5 mm, rögzítő csavar Kód 030 mérőcsúcsokkal, lyukméret toldattal belső mérésekhez 10 mm-től, Preset funkció (mérési érték előbeállítás) Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm Adatkimenet igen igen DATA-VARIABLE Mérõszár hossza mm Kijelzési pontosság mm 0,01 0, tolómérő tokban Kód Darabár E 199,80 485,00 h Tartalék elemet lásd R. sz oldal Term.csop. 308 Csatlakozó-kábel a mérési értékek átvitelére lásd R.sz oldal 766. i Tolómérők választékának áttekintése oldal 588. Kód 015 Kód Online rendelés:

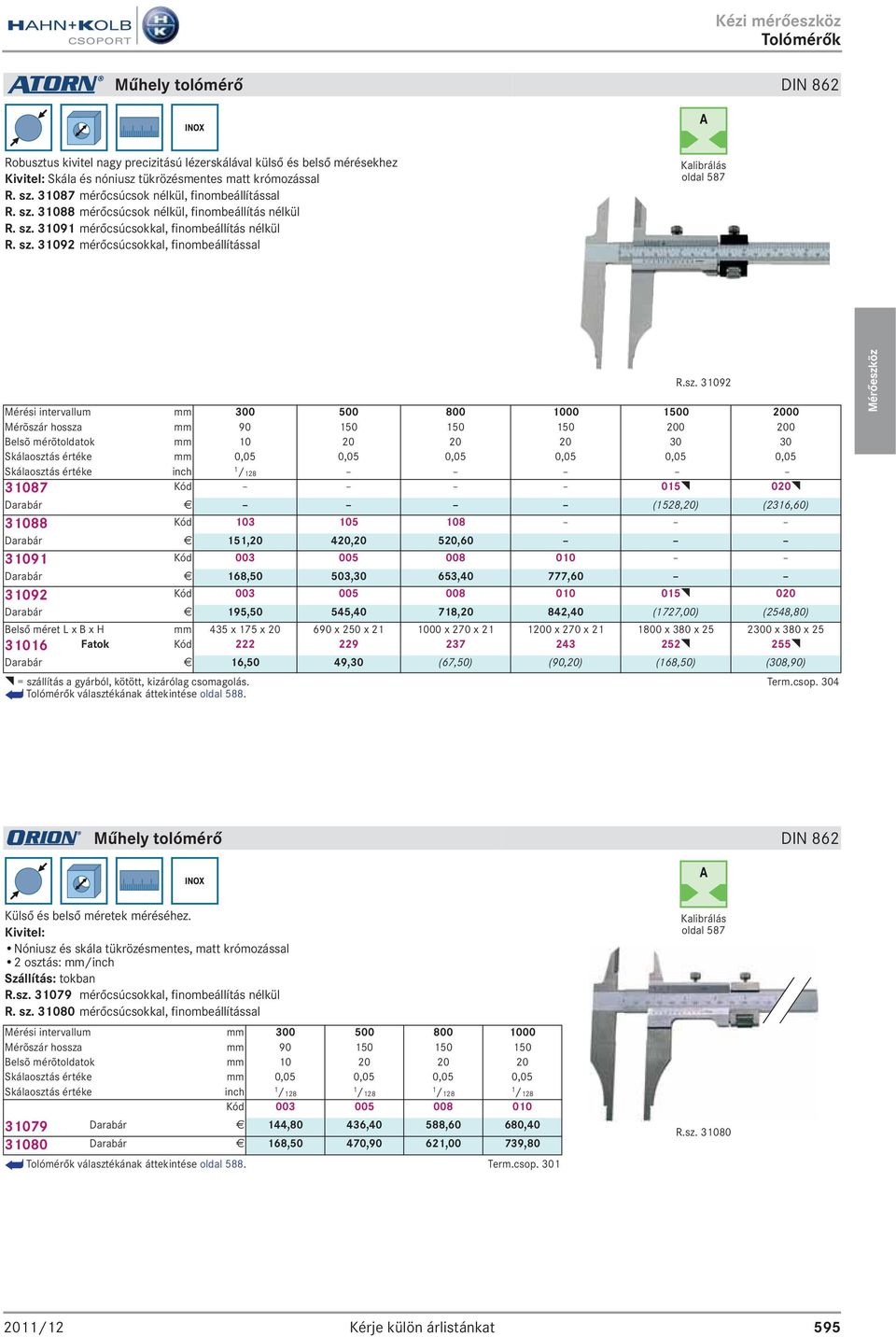

12 Kézi mérőeszköz Tolómérők Műhely tolómérő DIN 862 Robusztus kivitel nagy precizitású lézerskálával külső és belső mérésekhez Skála és nóniusz tükrözésmentes matt krómozással R. sz mérőcsúcsok nélkül, finombeállítással R. sz mérőcsúcsok nélkül, finombeállítás nélkül R. sz mérőcsúcsokkal, finombeállítás nélkül R. sz mérőcsúcsokkal, finombeállítással R.sz Mérési intervallum mm Mérõszár hossza mm Belsõ mérõtoldatok mm Skálaosztás értéke mm 0,05 0,05 0,05 0,05 0,05 0,05 Skálaosztás értéke inch 1 / Kód 015d 020d Darabár E (1528,20) (2316,60) Kód Darabár E 151,20 420,20 520, Kód Darabár E 168,50 503,30 653,40 777, Kód d 020 Darabár E 195,50 545,40 718,20 842,40 (1727,00) (2548,80) Belső méret L x B x H mm 435 x 175 x x 250 x x 270 x x 270 x x 380 x x 380 x Fatok Kód d 255d Darabár E 16,50 49,30 (67,50) (90,20) (168,50) (308,90) d = szállítás a gyárból, kötött, kizárólag csomagolás. Term.csop. 304 i Tolómérők választékának áttekintése oldal 588. Műhely tolómérő DIN 862 Külső és belső méretek méréséhez. Nóniusz és skála tükrözésmentes, matt krómozással 2 osztás: mm/inch Szállítás: tokban R.sz mérőcsúcsokkal, finombeállítás nélkül R. sz mérőcsúcsokkal, finombeállítással Mérési intervallum mm Mérõszár hossza mm Belsõ mérõtoldatok mm Skálaosztás értéke mm 0,05 0,05 0,05 0,05 Skálaosztás értéke inch 1 /128 1 /128 1 /128 1 /128 Kód Darabár E 144,80 436,40 588,60 680, Darabár E 168,50 470,90 621,00 739,80 i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 R.sz Kérje külön árlistánkat 595

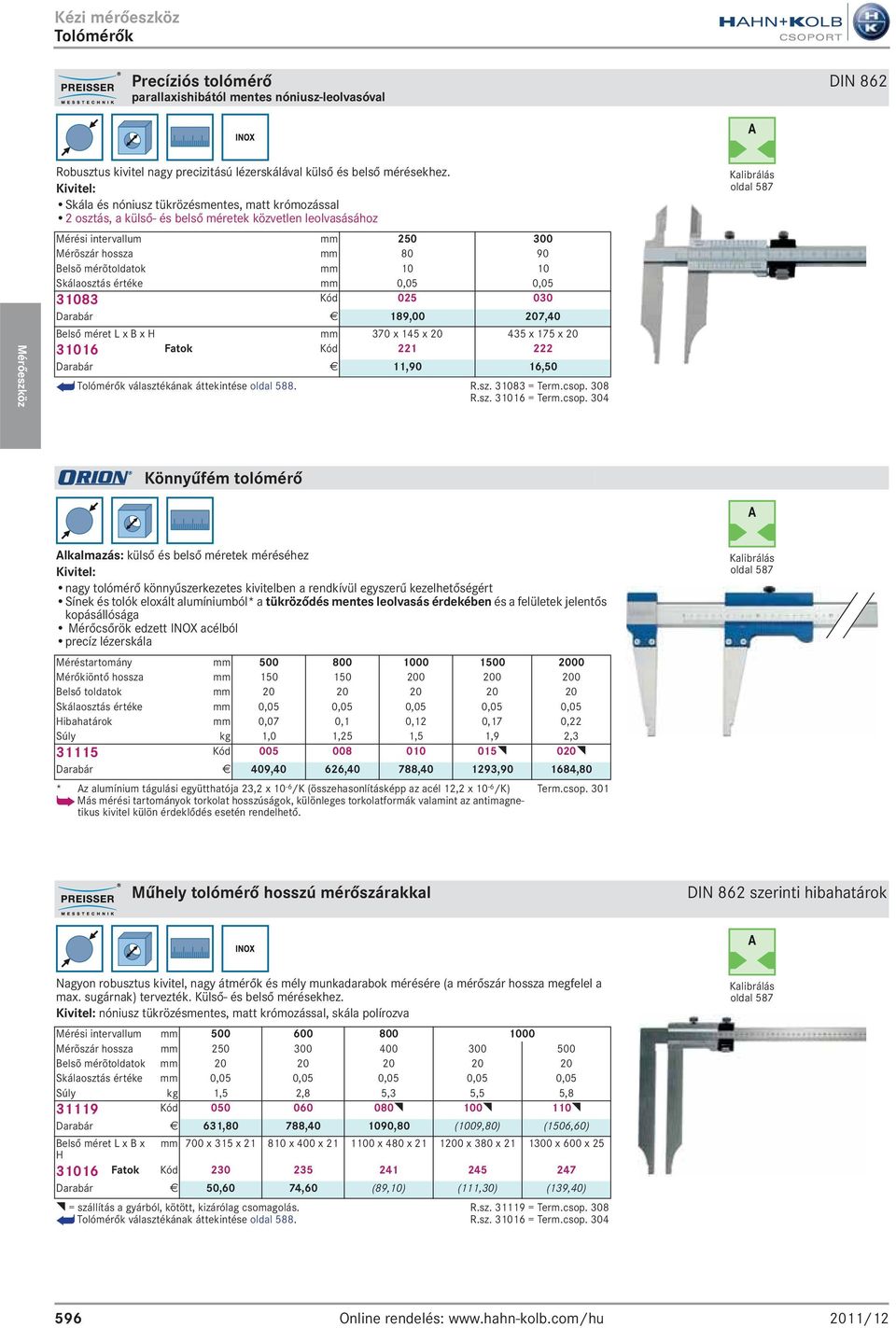

13 Kézi mérőeszköz Tolómérők Precíziós tolómérő parallaxishibától mentes nóniusz-leolvasóval DIN 862 Robusztus kivitel nagy precizitású lézerskálával külső és belső mérésekhez. Skála és nóniusz tükrözésmentes, matt krómozással 2 osztás, a külső- és belső méretek közvetlen leolvasásához Mérési intervallum mm Mérõszár hossza mm Belsõ mérõtoldatok mm Skálaosztás értéke mm 0,05 0, Kód Darabár E 189,00 207,40 Belső méret L x B x H mm 370 x 145 x x 175 x Fatok Kód Darabár E 11,90 16,50 i Tolómérők választékának áttekintése oldal 588. R.sz = Term.csop. 308 R.sz = Term.csop. 304 Könnyűfém tolómérő Alkalmazás: külső és belső méretek méréséhez nagy tolómérő könnyűszerkezetes kivitelben a rendkívül egyszerű kezelhetőségért Sínek és tolók eloxált alumíniumból* a tükröződés mentes leolvasás érdekében és a felületek jelentős kopásállósága Mérőcsőrök edzett INOX acélból precíz lézerskála Méréstartomány mm Mérőkiöntő hossza mm Belső toldatok mm Skálaosztás értéke mm 0,05 0,05 0,05 0,05 0,05 Hibahatárok mm 0,07 0,1 0,12 0,17 0,22 Súly kg 1,0 1,25 1,5 1,9 2, Kód d 020d Darabár E 409,40 626,40 788, , ,80 * Az alumínium tágulási együtthatója 23,2 x 10-6 /K (összehasonlításképp az acél 12,2 x 10-6 /K) Term.csop. 301 h Más mérési tartományok torkolat hosszúságok, különleges torkolatformák valamint az antimagnetikus kivitel külön érdeklődés esetén rendelhető. Műhely tolómérő hosszú mérőszárakkal DIN 862 szerinti hibahatárok Nagyon robusztus kivitel, nagy átmérők és mély munkadarabok mérésére (a mérőszár hossza megfelel a max. sugárnak) tervezték. Külső- és belső mérésekhez. nóniusz tükrözésmentes, matt krómozással, skála polírozva Mérési intervallum mm Mérõszár hossza mm Belsõ mérõtoldatok mm Skálaosztás értéke mm 0,05 0,05 0,05 0,05 0,05 Súly kg 1,5 2,8 5,3 5,5 5, Kód d 100d 110d Darabár E 631,80 788, ,80 (1009,80) (1506,60) Belső méret L x B x mm 700 x 315 x x 400 x x 480 x x 380 x x 600 x 25 H Fatok Kód Darabár E 50,60 74,60 (89,10) (111,30) (139,40) d = szállítás a gyárból, kötött, kizárólag csomagolás. i Tolómérők választékának áttekintése oldal 588. R.sz = Term.csop. 308 R.sz = Term.csop Online rendelés:

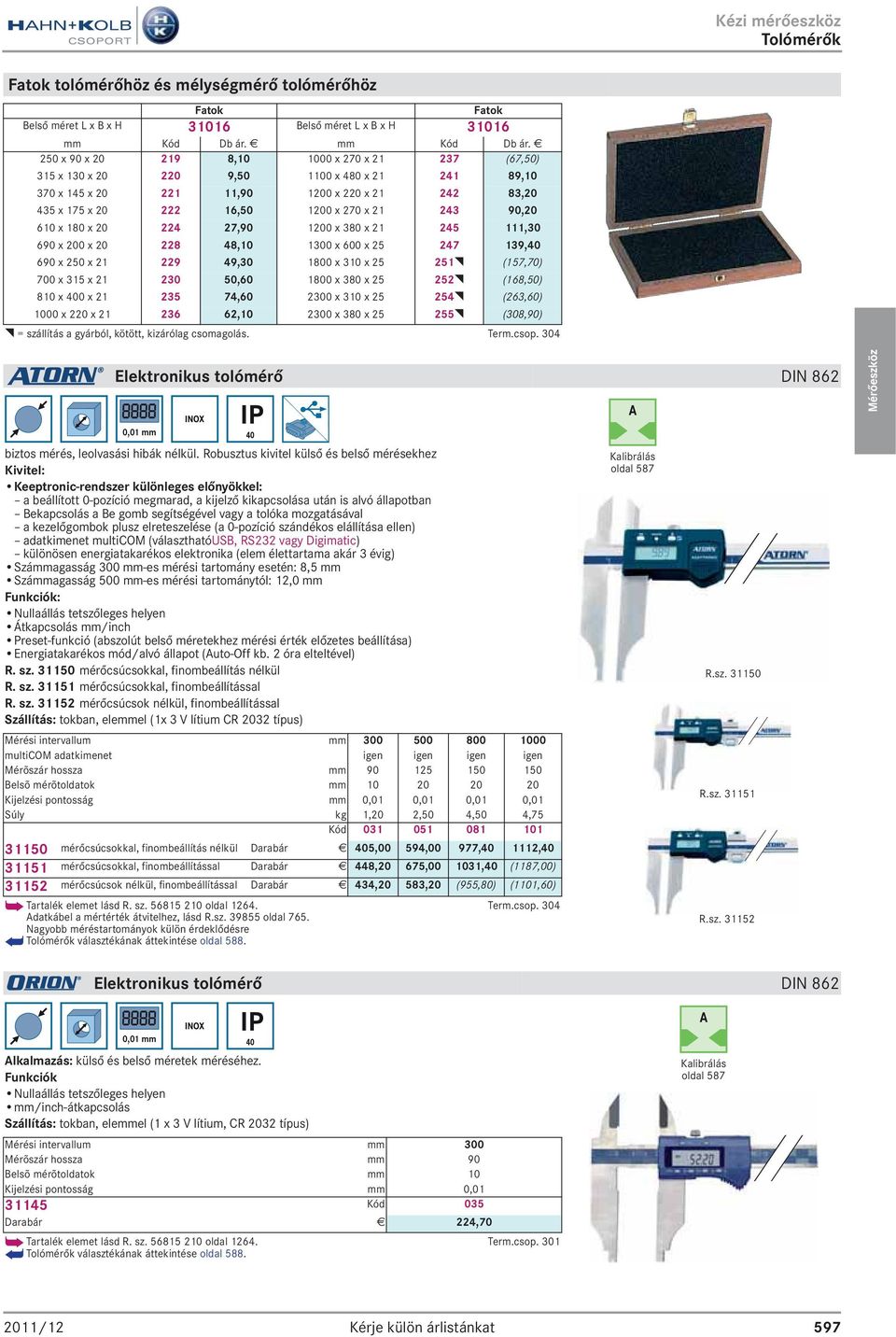

14 Kézi mérőeszköz Tolómérők Fatok tolómérőhöz és mélységmérő tolómérőhöz Fatok Fatok Belső méret L x B x H Belső méret L x B x H mm Kód Db ár. E mm Kód Db ár. E 250 x 90 x , x 270 x (67,50) 315 x 130 x , x 480 x , x 145 x , x 220 x , x 175 x , x 270 x , x 180 x , x 380 x , x 200 x , x 600 x , x 250 x , x 310 x d (157,70) 700 x 315 x , x 380 x d (168,50) 810 x 400 x , x 310 x d (263,60) 1000 x 220 x , x 380 x d (308,90) d = szállítás a gyárból, kötött, kizárólag csomagolás. Term.csop. 304 Elektronikus tolómérő DIN 862 0,01 mm biztos mérés, leolvasási hibák nélkül. Robusztus kivitel külső és belső mérésekhez Keeptronic-rendszer különleges előnyökkel: a beállított 0-pozíció megmarad, a kijelző kikapcsolása után is alvó állapotban Bekapcsolás a Be gomb segítségével vagy a tolóka mozgatásával a kezelőgombok plusz elreteszelése (a 0-pozíció szándékos elállítása ellen) adatkimenet multicom (választhatóusb, RS232 vagy Digimatic) különösen energiatakarékos elektronika (elem élettartama akár 3 évig) Számmagasság 300 mm-es mérési tartomány esetén: 8,5 mm Számmagasság 500 mm-es mérési tartománytól: 12,0 mm Funkciók: Nullaállás tetszőleges helyen Átkapcsolás mm/inch Preset-funkció (abszolút belső méretekhez mérési érték előzetes beállítása) Energiatakarékos mód/alvó állapot (Auto-Off kb. 2 óra elteltével) R. sz mérőcsúcsokkal, finombeállítás nélkül R. sz mérőcsúcsokkal, finombeállítással R. sz mérőcsúcsok nélkül, finombeállítással Szállítás: tokban, elemmel (1x 3 V lítium CR 2032 típus) Mérési intervallum mm multicom adatkimenet igen igen igen igen Mérõszár hossza mm Belsõ mérõtoldatok mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 Súly kg 1,20 2,50 4,50 4,75 Kód mérőcsúcsokkal, finombeállítás nélkül Darabár E 405,00 594,00 977, , mérőcsúcsokkal, finombeállítással Darabár E 448,20 675, ,40 (1187,00) mérőcsúcsok nélkül, finombeállítással Darabár E 434,20 583,20 (955,80) (1101,60) h Tartalék elemet lásd R. sz oldal Term.csop. 304 Adatkábel a mértérték átvitelhez, lásd R.sz oldal 765. Nagyobb méréstartományok külön érdeklődésre i Tolómérők választékának áttekintése oldal 588. R.sz R.sz R.sz Elektronikus tolómérő DIN 862 0,01 mm Alkalmazás: külső és belső méretek méréséhez. Funkciók Nullaállás tetszőleges helyen mm/inch-átkapcsolás Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm 300 Mérõszár hossza mm 90 Belsõ mérõtoldatok mm 10 Kijelzési pontosság mm 0, Kód 035 Darabár E 224,70 h Tartalék elemet lásd R. sz oldal i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 Kérje külön árlistánkat 597

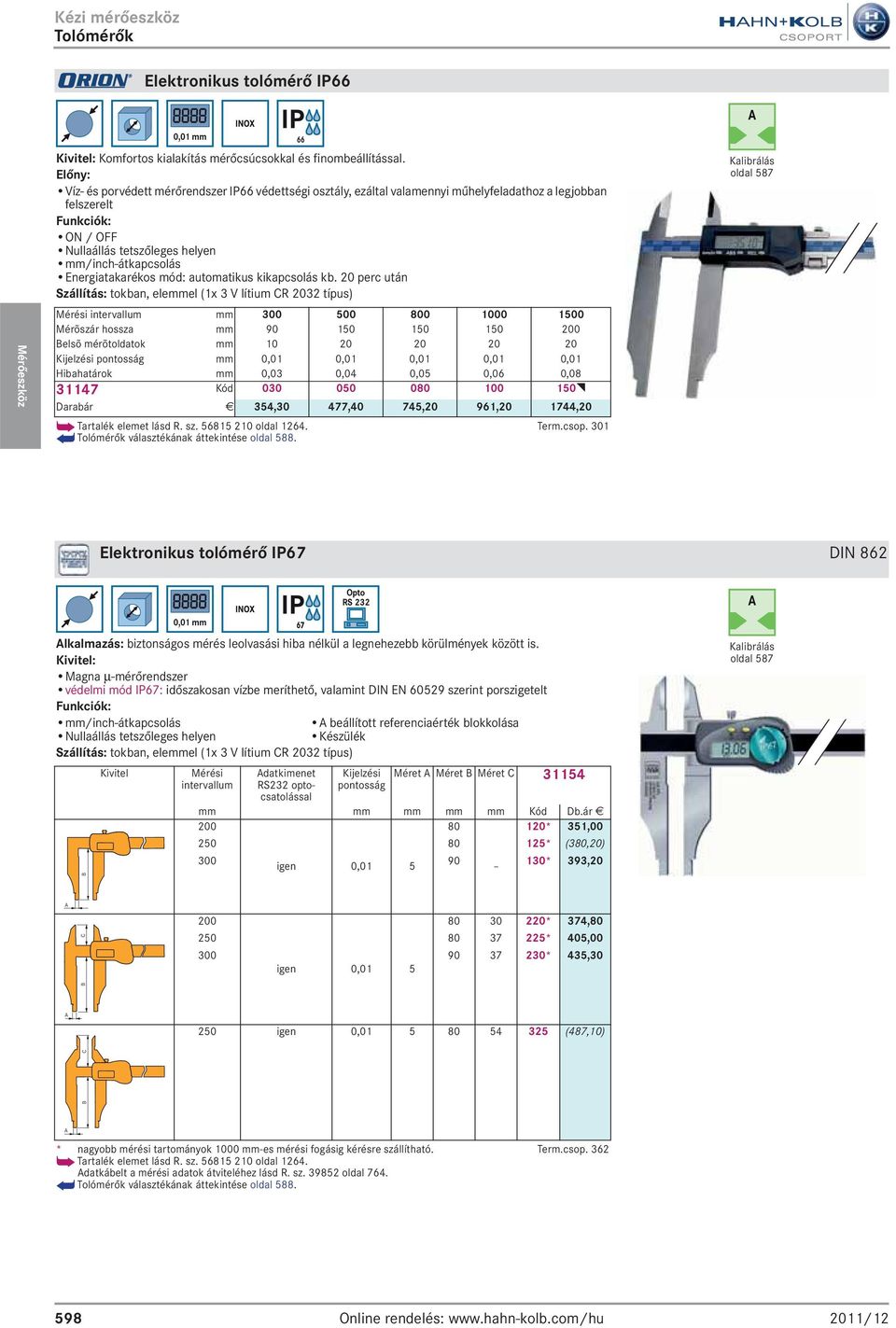

15 B B Kézi mérőeszköz Tolómérők Elektronikus tolómérő IP66 0,01 mm 66 Komfortos kialakítás mérőcsúcsokkal és finombeállítással. Előny: Víz- és porvédett mérőrendszer IP66 védettségi osztály, ezáltal valamennyi műhelyfeladathoz a legjobban felszerelt Funkciók: ON / OFF Nullaállás tetszőleges helyen mm/inch-átkapcsolás Energiatakarékos mód: automatikus kikapcsolás kb. 20 perc után Szállítás: tokban, elemmel (1x 3 V lítium CR 2032 típus) Mérési intervallum mm Mérõszár hossza mm Belsõ mérõtoldatok mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 0,01 Hibahatárok mm 0,03 0,04 0,05 0,06 0, Kód d Darabár E 354,30 477,40 745,20 961, ,20 h Tartalék elemet lásd R. sz oldal Term.csop. 301 i Tolómérők választékának áttekintése oldal 588. Elektronikus tolómérő IP67 DIN 862 Opto RS 232 0,01 mm Alkalmazás: biztonságos mérés leolvasási hiba nélkül a legnehezebb körülmények között is. Magna μ-mérőrendszer védelmi mód IP67: időszakosan vízbe meríthető, valamint DIN EN szerint porszigetelt Funkciók: mm/inch-átkapcsolás Nullaállás tetszőleges helyen A beállított referenciaérték blokkolása Készülék Szállítás: tokban, elemmel (1x 3 V lítium CR 2032 típus) Kivitel Mérési Adatkimenet Kijelzési intervallum RS232 optocsatolással pontosság Méret A Méret B Méret C mm mm mm mm mm Kód Db.ár E * 351, * (380,20) 300 igen 0, * 393,20 A C * 374, * 405, * 435,30 igen 0,01 5 A 250 igen 0, (487,10) C B A * nagyobb mérési tartományok 1000 mm-es mérési fogásig kérésre szállítható. h Tartalék elemet lásd R. sz oldal Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 764. i Tolómérők választékának áttekintése oldal 588. Term.csop Online rendelés:

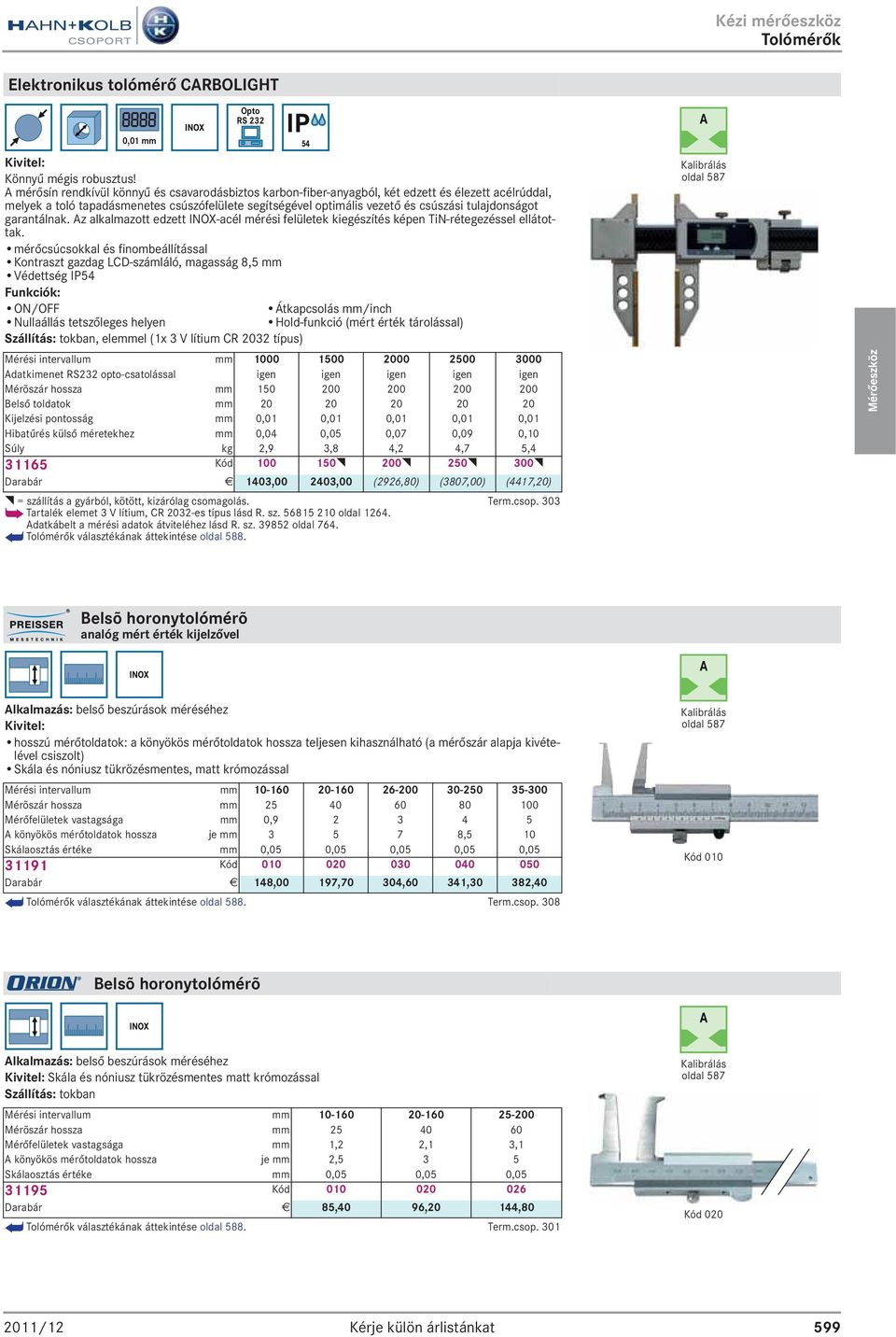

16 Kézi mérőeszköz Tolómérők Elektronikus tolómérő CARBOLIGHT Opto RS 232 0,01 mm Könnyű mégis robusztus! A mérősín rendkívül könnyű és csavarodásbiztos karbon-fiber-anyagból, két edzett és élezett acélrúddal, melyek a toló tapadásmenetes csúszófelülete segítségével optimális vezető és csúszási tulajdonságot garantálnak. Az alkalmazott edzett INOX-acél mérési felületek kiegészítés képen TiN-rétegezéssel ellátottak. mérőcsúcsokkal és finombeállítással Kontraszt gazdag LCD-számláló, magasság 8,5 mm Védettség IP54 Funkciók: ON/OFF Nullaállás tetszőleges helyen Átkapcsolás mm/inch Hold-funkció (mért érték tárolással) Szállítás: tokban, elemmel (1x 3 V lítium CR 2032 típus) Mérési intervallum mm Adatkimenet RS232 opto-csatolással igen igen igen igen igen Mérõszár hossza mm Belső toldatok mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 0,01 Hibatűrés külső méretekhez mm 0,04 0,05 0,07 0,09 0,10 Súly kg 2,9 3,8 4,2 4,7 5, Kód d 200d 250d 300d Darabár E 1403, ,00 (2926,80) (3807,00) (4417,20) d = szállítás a gyárból, kötött, kizárólag csomagolás. Term.csop. 303 h Tartalék elemet 3 V lítium, CR 2032-es típus lásd R. sz oldal Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 764. i Tolómérők választékának áttekintése oldal 588. Belsõ horonytolómérõ analóg mért érték kijelzővel Alkalmazás: belső beszúrások méréséhez hosszú mérőtoldatok: a könyökös mérőtoldatok hossza teljesen kihasználható (a mérőszár alapja kivételével csiszolt) Skála és nóniusz tükrözésmentes, matt krómozással Mérési intervallum mm Mérõszár hossza mm Mérőfelületek vastagsága mm 0, A könyökös mérőtoldatok hossza je mm ,5 10 Skálaosztás értéke mm 0,05 0,05 0,05 0,05 0, Kód Darabár E 148,00 197,70 304,60 341,30 382,40 i Tolómérők választékának áttekintése oldal 588. Term.csop. 308 Kód 010 Belsõ horonytolómérõ Alkalmazás: belső beszúrások méréséhez Skála és nóniusz tükrözésmentes matt krómozással Szállítás: tokban Mérési intervallum mm Mérõszár hossza mm Mérőfelületek vastagsága mm 1,2 2,1 3,1 A könyökös mérőtoldatok hossza je mm 2,5 3 5 Skálaosztás értéke mm 0,05 0,05 0, Kód Darabár E 85,40 96,20 144,80 i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 Kód 020 Kérje külön árlistánkat 599

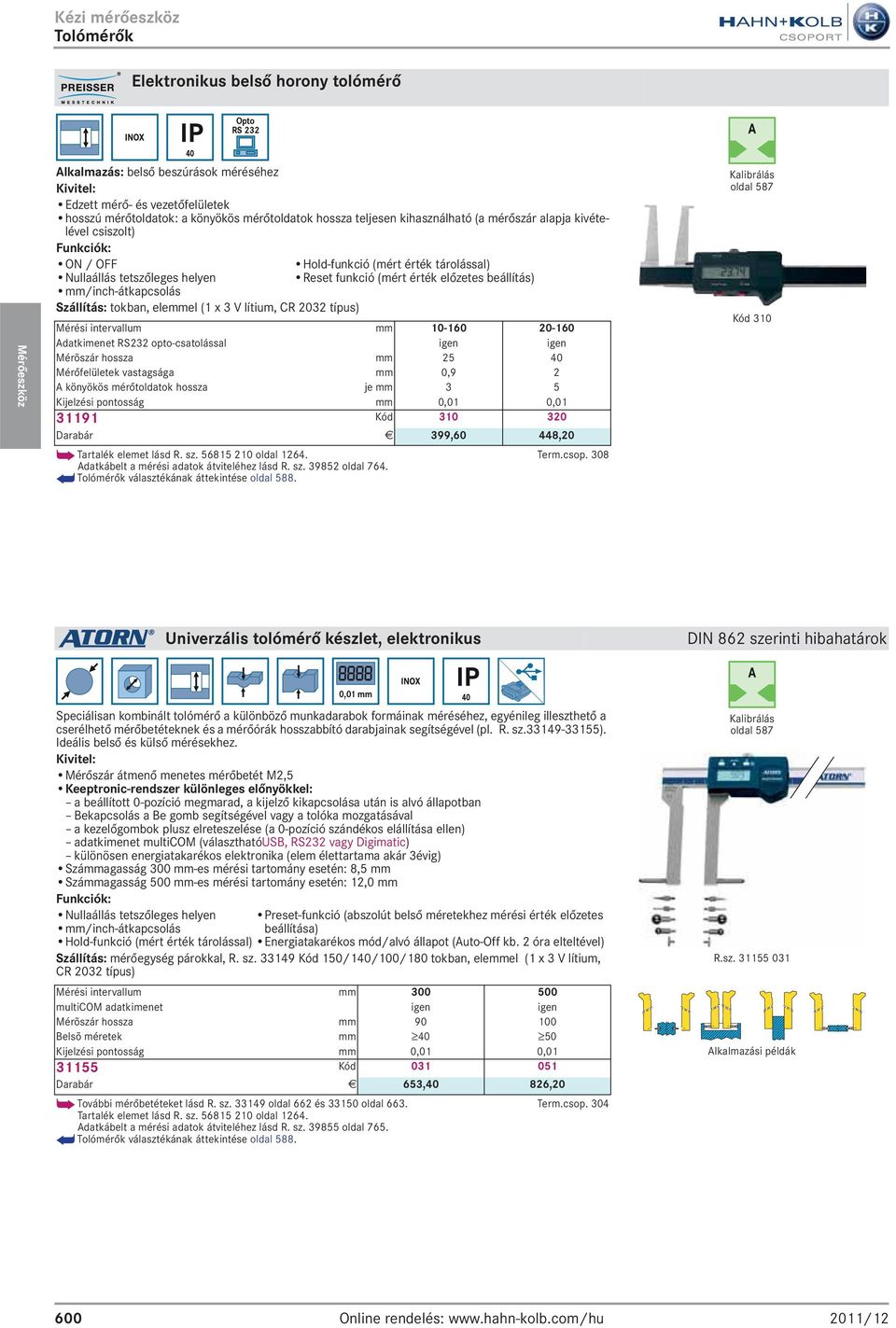

17 Kézi mérőeszköz Tolómérők Elektronikus belső horony tolómérő Opto RS 232 Alkalmazás: belső beszúrások méréséhez Edzett mérő- és vezetőfelületek hosszú mérőtoldatok: a könyökös mérőtoldatok hossza teljesen kihasználható (a mérőszár alapja kivételével csiszolt) Funkciók: ON / OFF Nullaállás tetszőleges helyen mm/inch-átkapcsolás Hold-funkció (mért érték tárolással) Reset funkció (mért érték előzetes beállítás) Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm Adatkimenet RS232 opto-csatolással igen igen Mérõszár hossza mm Mérőfelületek vastagsága mm 0,9 2 A könyökös mérőtoldatok hossza je mm 3 5 Kijelzési pontosság mm 0,01 0, Kód Darabár E 399,60 448,20 h Tartalék elemet lásd R. sz oldal Term.csop. 308 Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 764. i Tolómérők választékának áttekintése oldal 588. Kód 310 Univerzális tolómérő készlet, elektronikus DIN 862 szerinti hibahatárok 0,01 mm Speciálisan kombinált tolómérő a különböző munkadarabok formáinak méréséhez, egyénileg illeszthető a cserélhető mérőbetéteknek és a mérőórák hosszabbító darabjainak segítségével (pl. R. sz ). Ideális belső és külső mérésekhez. Mérőszár átmenő menetes mérőbetét M2,5 Keeptronic-rendszer különleges előnyökkel: a beállított 0-pozíció megmarad, a kijelző kikapcsolása után is alvó állapotban Bekapcsolás a Be gomb segítségével vagy a tolóka mozgatásával a kezelőgombok plusz elreteszelése (a 0-pozíció szándékos elállítása ellen) adatkimenet multicom (választhatóusb, RS232 vagy Digimatic) különösen energiatakarékos elektronika (elem élettartama akár 3évig) Számmagasság 300 mm-es mérési tartomány esetén: 8,5 mm Számmagasság 500 mm-es mérési tartomány esetén: 12,0 mm Funkciók: Nullaállás tetszőleges helyen mm/inch-átkapcsolás Preset-funkció (abszolút belső méretekhez mérési érték előzetes beállítása) Hold-funkció (mért érték tárolással) Energiatakarékos mód/alvó állapot (Auto-Off kb. 2 óra elteltével) Szállítás: mérőegység párokkal, R. sz Kód 150/140/100/180 tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm multicom adatkimenet igen igen Mérõszár hossza mm Belsõ méretek mm Kijelzési pontosság mm 0,01 0, Kód Darabár E 653,40 826,20 h További mérőbetéteket lásd R. sz oldal 662 és oldal 663. Term.csop. 304 Tartalék elemet lásd R. sz oldal Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 765. i Tolómérők választékának áttekintése oldal 588. R.sz Alkalmazási példák 600 Online rendelés:

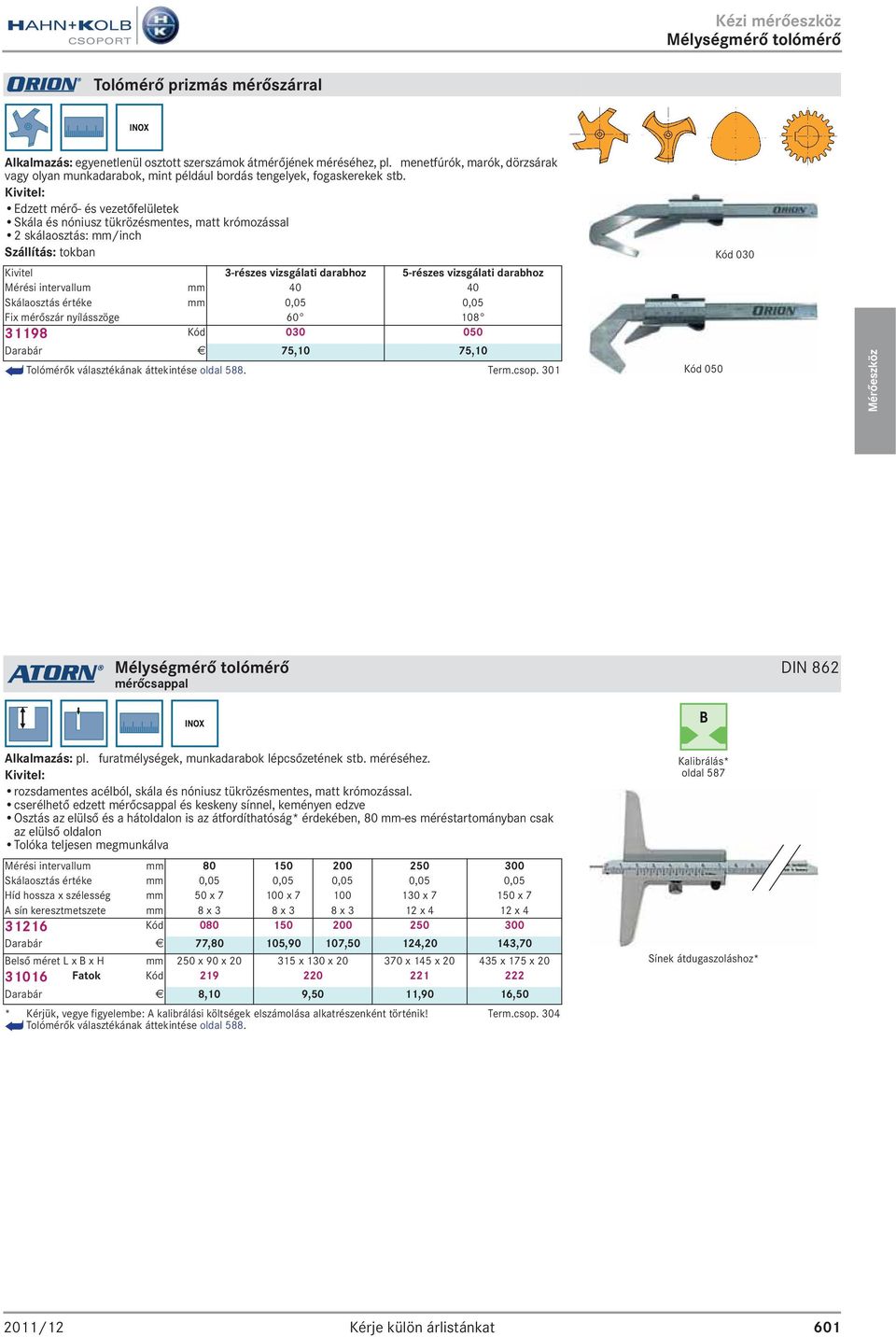

18 Kézi mérőeszköz Mélységmérő tolómérő Tolómérő prizmás mérőszárral Alkalmazás: egyenetlenül osztott szerszámok átmérőjének méréséhez, pl. menetfúrók, marók, dörzsárak vagy olyan munkadarabok, mint például bordás tengelyek, fogaskerekek stb. Edzett mérő- és vezetőfelületek Skála és nóniusz tükrözésmentes, matt krómozással 2 skálaosztás: mm/inch Szállítás: tokban Kivitel 3-részes vizsgálati darabhoz 5-részes vizsgálati darabhoz Mérési intervallum mm Skálaosztás értéke mm 0,05 0,05 Fix mérőszár nyílásszöge Kód Darabár E 75,10 75,10 i Tolómérők választékának áttekintése oldal 588. Term.csop. 301 Kód 050 Kód 030 Mélységmérő tolómérő mérőcsappal DIN 862 Alkalmazás: pl. furatmélységek, munkadarabok lépcsőzetének stb. méréséhez. rozsdamentes acélból, skála és nóniusz tükrözésmentes, matt krómozással. cserélhető edzett mérőcsappal és keskeny sínnel, keményen edzve Osztás az elülső és a hátoldalon is az átfordíthatóság* érdekében, 80 mm-es méréstartományban csak az elülső oldalon Tolóka teljesen megmunkálva Mérési intervallum mm Skálaosztás értéke mm 0,05 0,05 0,05 0,05 0,05 Híd hossza x szélesség mm 50 x x x x 7 A sín keresztmetszete mm 8 x 3 8 x 3 8 x 3 12 x 4 12 x Kód Darabár E 77,80 105,90 107,50 124,20 143,70 Belső méret L x B x H mm 250 x 90 x x 130 x x 145 x x 175 x Fatok Kód Darabár E 8,10 9,50 11,90 16,50 * Kérjük, vegye figyelembe: A kalibrálási költségek elszámolása alkatrészenként történik! Term.csop. 304 i Tolómérők választékának áttekintése oldal 588. * Sínek átdugaszoláshoz* Kérje külön árlistánkat 601

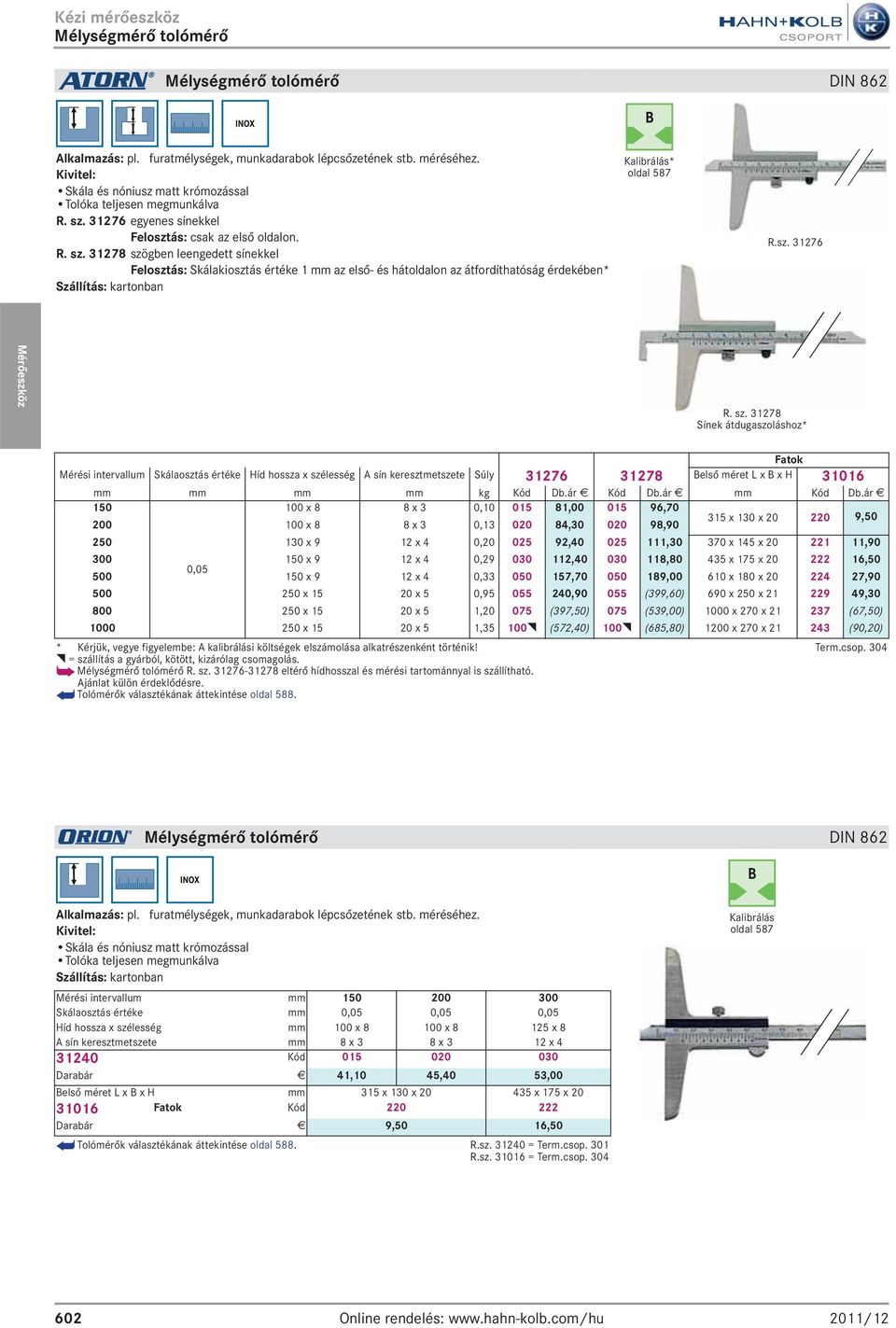

19 Kézi mérőeszköz Mélységmérő tolómérő Mélységmérő tolómérő DIN 862 Alkalmazás: pl. furatmélységek, munkadarabok lépcsőzetének stb. méréséhez. Skála és nóniusz matt krómozással Tolóka teljesen megmunkálva R. sz egyenes sínekkel Felosztás: csak az első oldalon. R. sz szögben leengedett sínekkel Felosztás: Skálakiosztás értéke 1 mm az első- és hátoldalon az átfordíthatóság érdekében* Szállítás: kartonban * R.sz R. sz Sínek átdugaszoláshoz* Fatok Mérési intervallum Skálaosztás értéke Híd hossza x szélesség A sín keresztmetszete Súly Belső méret L x B x H mm mm mm mm kg Kód Db.ár E Kód Db.ár E mm Kód Db.ár E x 8 8 x 3 0, , , x 8 8 x 3 0, , ,90 315x130x , x 9 12 x 4 0, , ,30 370x145x , x 9 12 x 4 0, , ,80 435x175x ,50 0, x 9 12 x 4 0, , ,00 610x180x , x x 5 0, , (399,60) 690x250x , x x 5 1, (397,50) 075 (539,00) 1000 x 270 x (67,50) x x 5 1,35 100d (572,40) 100d (685,80) 1200 x 270 x (90,20) * Kérjük, vegye figyelembe: A kalibrálási költségek elszámolása alkatrészenként történik! Term.csop. 304 d = szállítás a gyárból, kötött, kizárólag csomagolás. h Mélységmérő tolómérő R. sz eltérő hídhosszal és mérési tartománnyal is szállítható. Ajánlat külön érdeklődésre. i Tolómérők választékának áttekintése oldal 588. Mélységmérő tolómérő DIN 862 Alkalmazás: pl. furatmélységek, munkadarabok lépcsőzetének stb. méréséhez. Skála és nóniusz matt krómozással Tolóka teljesen megmunkálva Szállítás: kartonban Mérési intervallum mm Skálaosztás értéke mm 0,05 0,05 0,05 Híd hossza x szélesség mm 100 x x x 8 A sín keresztmetszete mm 8 x 3 8 x 3 12 x Kód Darabár E 41,10 45,40 53,00 Belső méret L x B x H mm 315x130x20 435x175x Fatok Kód Darabár E 9,50 16,50 i Tolómérők választékának áttekintése oldal 588. R.sz = Term.csop. 301 R.sz = Term.csop Online rendelés:

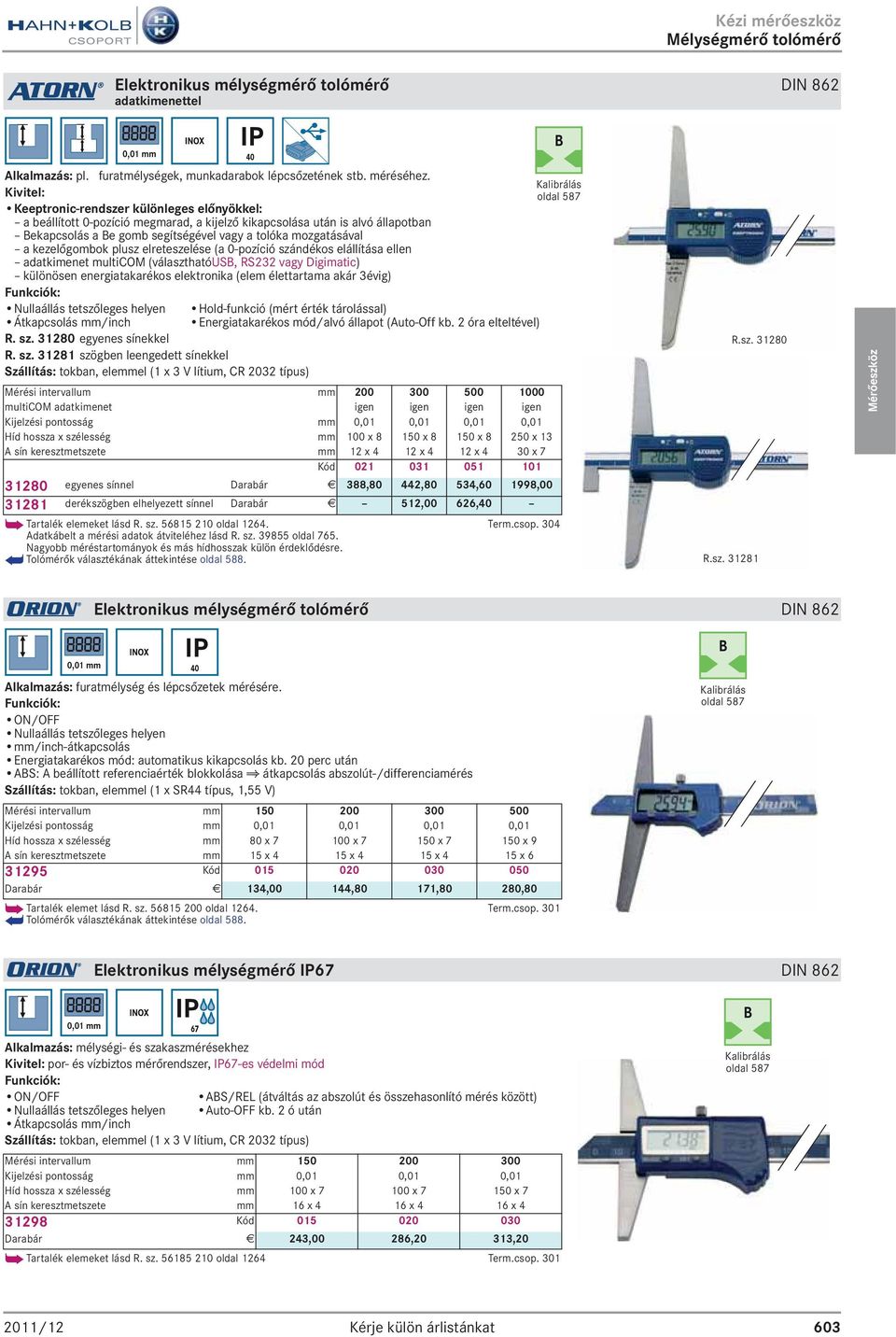

20 Kézi mérőeszköz Mélységmérő tolómérő Elektronikus mélységmérő tolómérő adatkimenettel DIN 862 0,01 mm Alkalmazás: pl. furatmélységek, munkadarabok lépcsőzetének stb. méréséhez. Keeptronic-rendszer különleges előnyökkel: a beállított 0-pozíció megmarad, a kijelző kikapcsolása után is alvó állapotban Bekapcsolás a Be gomb segítségével vagy a tolóka mozgatásával a kezelőgombok plusz elreteszelése (a 0-pozíció szándékos elállítása ellen adatkimenet multicom (választhatóusb, RS232 vagy Digimatic) különösen energiatakarékos elektronika (elem élettartama akár 3évig) Funkciók: Nullaállás tetszőleges helyen Átkapcsolás mm/inch Hold-funkció (mért érték tárolással) Energiatakarékos mód/alvó állapot (Auto-Off kb. 2 óra elteltével) R. sz egyenes sínekkel R. sz szögben leengedett sínekkel Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm multicom adatkimenet igen igen igen igen Kijelzési pontosság mm 0,01 0,01 0,01 0,01 Híd hossza x szélesség mm 100 x x x x 13 A sín keresztmetszete mm 12x4 12x4 12x4 30x7 Kód egyenes sínnel Darabár E 388,80 442,80 534, , derékszögben elhelyezett sínnel Darabár E 512,00 626,40 h Tartalék elemeket lásd R. sz oldal Term.csop. 304 Adatkábelt a mérési adatok átviteléhez lásd R. sz oldal 765. Nagyobb méréstartományok és más hídhosszak külön érdeklődésre. i Tolómérők választékának áttekintése oldal 588. R.sz R.sz Elektronikus mélységmérő tolómérő DIN 862 0,01 mm Alkalmazás: furatmélység és lépcsőzetek mérésére. Funkciók: ON/OFF Nullaállás tetszőleges helyen mm/inch-átkapcsolás Energiatakarékos mód: automatikus kikapcsolás kb. 20 perc után ABS: A beállított referenciaérték blokkolása [ átkapcsolás abszolút-/differenciamérés Szállítás: tokban, elemmel (1 x SR44 típus, 1,55 V) Mérési intervallum mm Kijelzési pontosság mm 0,01 0,01 0,01 0,01 Híd hossza x szélesség mm 80 x x x x 9 A sín keresztmetszete mm 15x4 15x4 15x4 15x Kód Darabár E 134,00 144,80 171,80 280,80 h Tartalék elemet lásd R. sz oldal Term.csop. 301 i Tolómérők választékának áttekintése oldal 588. Elektronikus mélységmérő IP67 DIN 862 0,01 mm Alkalmazás: mélységi- és szakaszmérésekhez por- és vízbiztos mérőrendszer, IP67-es védelmi mód Funkciók: ON/OFF Nullaállás tetszőleges helyen Átkapcsolás mm/inch ABS/REL (átváltás az abszolút és összehasonlító mérés között) Auto-OFF kb. 2 ó után Szállítás: tokban, elemmel (1 x 3 V lítium, CR 2032 típus) Mérési intervallum mm Kijelzési pontosság mm 0,01 0,01 0,01 Híd hossza x szélesség mm 100 x x x 7 A sín keresztmetszete mm 16 x 4 16 x 4 16 x Kód Darabár E 243,00 286,20 313,20 h Tartalék elemeket lásd R. sz oldal 1264 Term.csop. 301 Kérje külön árlistánkat 603
