1 MAHRLIGHTS A RÉSZLETEK IRÁNTI SZERETETBŐL tízszer gyorsabb mérési eredmény AZ AKCIÓS ÁRAK ÁPRILIS 8-TÓL MÁJUS 31-IG ÉRVÉNYESEK Micromar GYORS ÉS BIZTONSÁGOS SMAHRT INNOVÁCIÓK AKCIÓS ÁRON SMAHRT ESZKÖZÖK. Nagy hatótávolság a beépített vezeték nélküli kapcsolatnak köszönhetően Micromar. Rövidebb mérési idő a QUICK DRIVE gyorsállításnak köszönhetően MarSurf. Az egyszerű és modern kezelői koncepció Ez számunkra a következőt jelenti: EXACTLY.

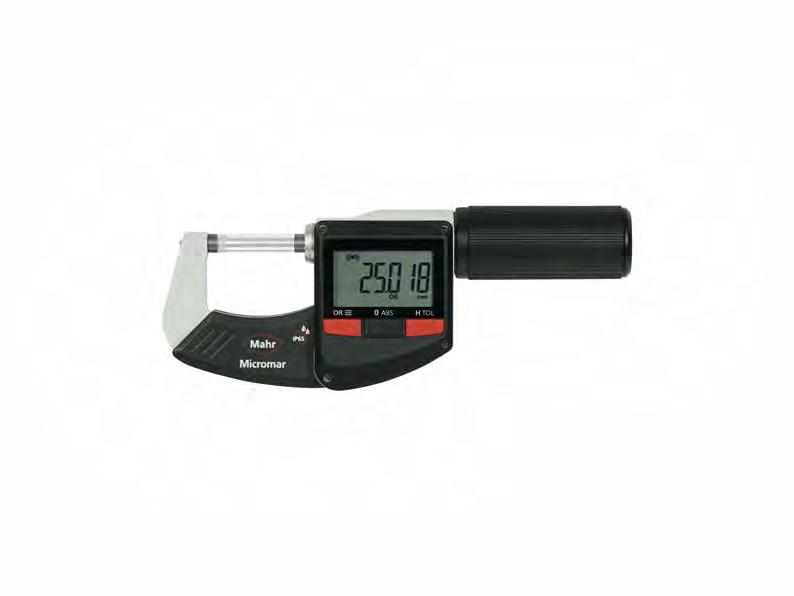

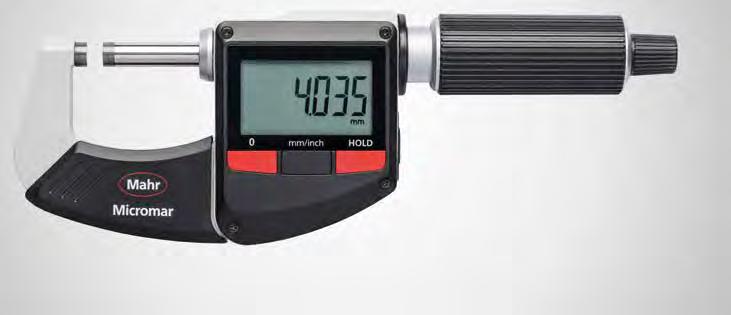

2 MICROMAR. A MICROMAR 40 EWRI-L DIGITÁLIS MIKROMÉTER Vízálló mikrométerek gyorsállítással és beépített rádiós rendszerrel Rövidebb mérési idő a QUICK DRIVE gyorsállításnak köszönhetően Az orsó fordulatonként 5 mm-es mérési utat tesz meg. A hagyományos mikrométerekhez viszonyítva tízszer gyorsabb orsóelőtolásnak köszönhetően jelentősen csökkennek a mérési idők. Az orsó forgás nélkül érinti meg a munkadarabot, amellyel az érzékeny és legfinomabban megmunkált felületeken megelőzhetők a karcolásnyomok. 40 EWR(i)-L Hagyományos 40 EWRi-L Hagyományos Nagy mozgási szabadság a beépített vezeték nélküli kapcsolatnak köszönhetően MarConnect integrated wireless A beépített vezeték nélküli kapcsolat jelentősen nagyobb mozgási szabadságot biztosít Önnek. Sem a mérőállomáson, sem a gépen vagy a gépnél végzett mérésnél, sem a nagy munkadarabok esetén nem akadályozza kábel. Biztonság a Lock funkcióval A Micromar 40 EWRi-L digitális mikrométer Lock funkcióval rendelkezik. A billentyűzárral a nullpozíció biztosítható, a hibás kezelés elkerülhető. Gyakorlati tippek: A rádió interfésznek és az új kétirányú interfésznek (USB) köszönhetően az ingyenes MarCom szoftverrel átvihetők az értékek (kezdőpont és tűrésértékek), valamint a funkciók is egyedileg zárolhatók. Szkennelje be a QR-kódot és tekintse meg az egyszerű és gyakorlati alkalmazásokat bemutató filmet 2 Mahrlights 2019 tavasz

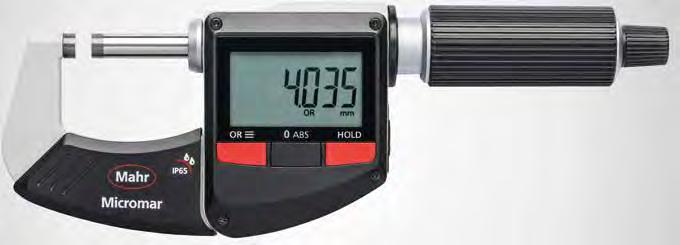

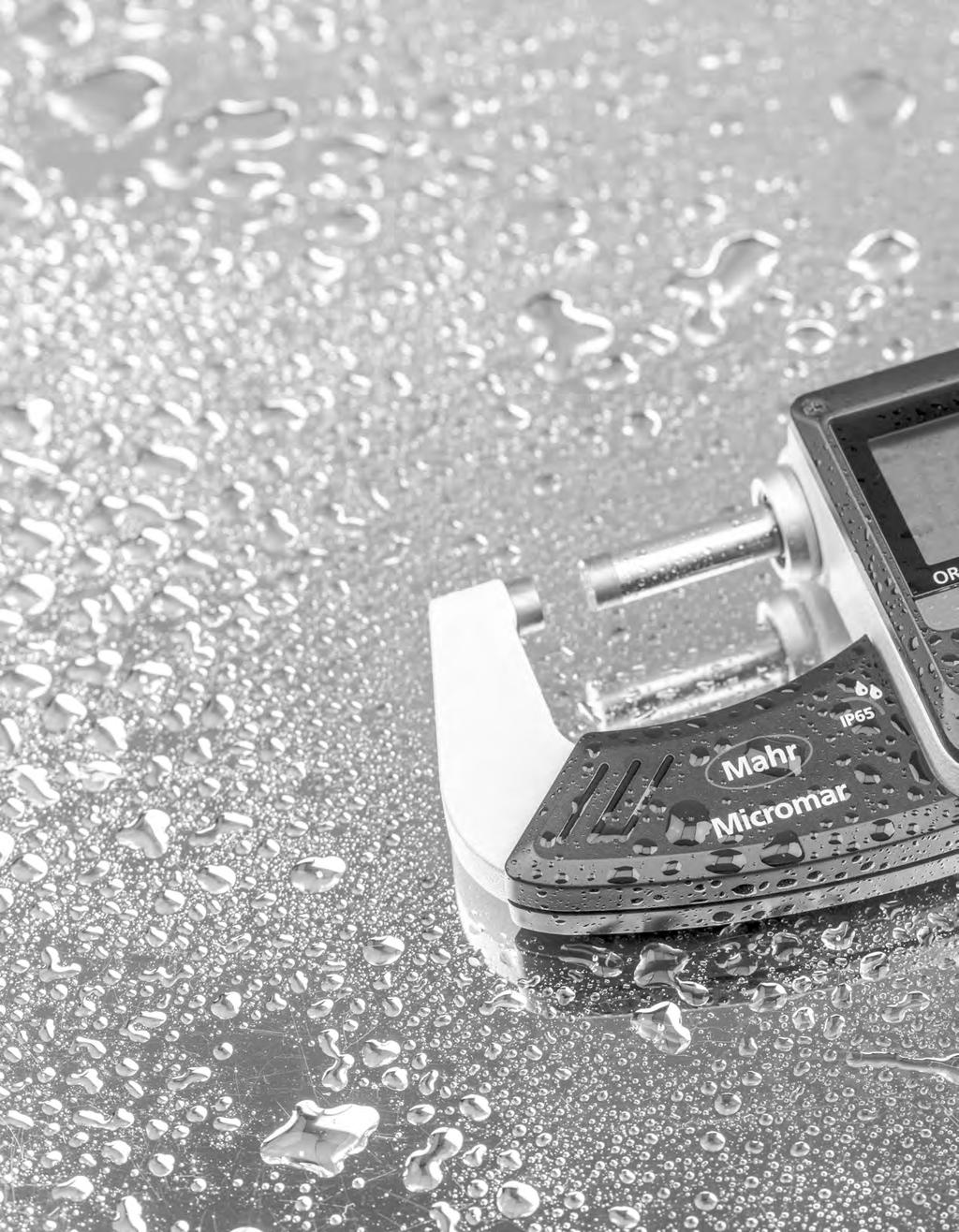

3 ERGONOMIKUS KIALAKÍTÁS - KOMPAKT OSZTÁLY A kompakt mikrométer gyorsállítással A legjobb ergonómia és egyensúly az egykezes kezeléshez Osztályának legnagyobb kijelzője! T évedésmentes leolvasás még a legkedvezőtlenebb fényviszonyoknál is A versenytárs B versenytárs Korlátlan alkalmazás IP65 Kiemelkedő por és víz elleni védelem a műhelyben és a gyártásban alkalmazáshoz Kód Betűk IP Nemzetközi védelem Első szám 6 Porvédelem Második szám 5 Vízsugár behatolása elleni védelem A gyártási eltérések időben felismerhetők a tűrési funkció figyelmeztetési határaival. Tűréshatárokon belül Figyelmeztetési határ: a beállított felső figyelmeztetési határ elérésekor a nyíl villogni kezd Figyelmeztetési határ: a beállított alsó figyelmeztetési határ elérésekor a nyíl villogni kezd A mérési eredmény a megadott tűréshatáron kívül van Mahrlights 2019 tavasz 3

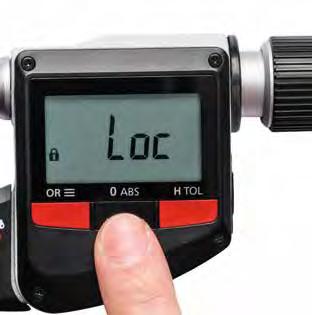

4 MICROMAR QUICK-DRIVE GYORSÁLLÍTÁSSAL A Micromar 40 EWR(i)-L digitális mikrométer a QUICK DRIVE gyorsállítással megelőzi a munkadarabok sérülését. Az orsó forgás nélkül érinti meg a munkadarabot mellyel az érzékeny és legfinomabban megmunkált felületeken megelőzhetők a karcolásnyomok. Micromar 40 EWRi-L Digitális kengyeles mikrométerek beépített vezeték nélküli kapcsolattal és QUICK DRIVE gyorsállítással 295, EUR Rend. sz MarConnect integrated wireless IP65 ABS Funkciók: RESET (kijelző nullázása), ABS (nullázáskor a készülék nem veszti el a KEZDŐPONT értékét), mm/inch, KEZDŐPONT (méret előbeállítása), LOCK funkció (billentyűzet zárolása), TOL (tűrés- és figyelmeztetési határok megadása), DATA (adatátvitel), HOLD (mérési értékek rögzítése) Keményfémbetétes mérőorsó és ülék QUICK DRIVE gyorsállítás (5 mm út/fordulat) Nem forgó orsó Előrehúzott racsni Számjegyek magassága: 10 mm Adatinterfész: Beépített vezeték nélküli kapcsolat Szoftver: Ingyenesen letölthető MarCom Professional: 0 TOL i-stick rádióvevő, lásd a 8. oldalon Micromar 40 EWR-L Digitális kengyeles mikrométerek QUICK DRIVE gyorsállítással Digimatic IP65 ABS 0 TOL Tulajdonságok wie Micromar 40 EWRi-L, de az alábbival: Adatinterfész: USB, Digimatic Szoftver: Ingyenesen letölthető MarCom Professional: 286,50 EUR Rend. sz Termék Méréstartomány Osztásérték Orsó menetemelkedés Adatinterfész Rend. sz. Listaár mm (inch) mm/inch mm EUR EUR 40 EWRi-L 0-25 (0-1") 0,001 / Beépített vezeték nélküli , 295, 40 EWRi-L (1-2") 0,001 / kapcsolat , 336, 40 EWR-L 0-25 (0-1") 0,001 / USB-hez vagy Digimatic-hoz , 286,50 40 EWR-L (1-2") 0,001 / , 327,50 Tartozék 40 EWR-L-hez DK-U1 Kétirányú USB adatkábel áramellátással , 88, DK-D1 Digimatic adatkábel , 77, 4 Mahrlights 2019 tavasz

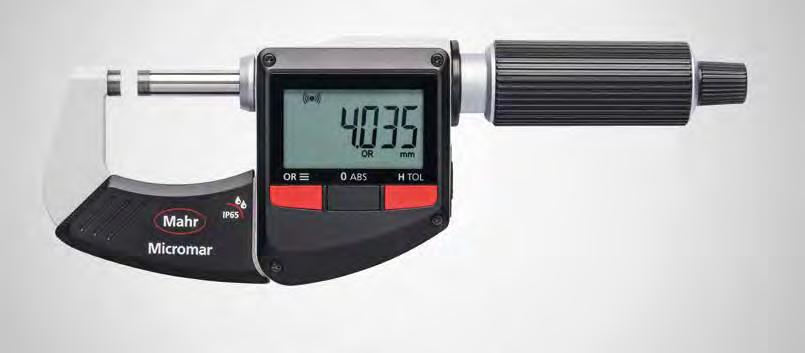

5 MICROMAR. A RÁDIÓS MIKROMÉTER A beépített vezeték nélküli kapcsolattal ellátott Micromar 40 EWRi digitális mikrométer jelentősen nagyobb mozgási szabadságot biztosít. Vízálló precizitás a biztonságos mérési eredményekhez a legzordabb üzemi körülmények között is. Micromar 40 EWRi Digitális kengyeles mikrométerek beépített vezeték nélküli kapcsolattal MarConnect integrated wireless IP65 ABS Funkciók: RESET (kijelző nullázása), ABS (nullázáskor a készülék nem veszti el a KEZDŐPONT értékét), mm/inch, KEZDŐPONT (méret előbeállítása), LOCK funkció (billentyűzet zárolása), TOL (tűrés- és figyelmeztetési határok megadása), DATA (adatátvitel), HOLD (mérési értékek rögzítése) 0 TOL 249, EUR Rend. sz Keményfémbetétes mérőorsó és ülék Gyorsállítás Előrehúzott racsni Számjegyek magassága: 10 mm Adatinterfész: Beépített vezeték nélküli kapcsolat Szoftver: Ingyenesen letölthető MarCom Professional: i-stick rádióvevő, lásd a 8. oldalon 1325, EUR Rend. sz i-stick rádióvevő, lásd a 8. oldalon Termék Méréstartomány Osztásérték Orsó menetemelkedés Adatinterfész Rend. sz. Listaár mm (inch) mm/inch mm EUR EUR 40 EWRi 0-25 (0-1") 0,001 / ,5 Beépített vezeték , 249, 40 EWRi (1-2") 0,001 / ,5 nélküli kapcsolat , 294, 40 EWRi készlet (0-4") 0,001 / ,5 Beépített vezeték nélküli kapcsolat , 1325, Mahrlights 2019 tavasz 5

6 MARCAL. A RÁDIÓS TOLÓMÉRŐ A MarConnect rendszer mindig biztosítja az összes kiértékelő rendszer optimális kapcsolatát választhatóan beépített rádión vagy adatkábelen keresztül. A Mahr referencia-rendszer megkönnyíti a tolómérő kezelését. Az IP67 magas védelmi fokozatnak köszönhetően a MarCal 16 EWRi a legalkalmasabb eszköz a legmostohább környezeti feltételek melletti alkalmazásra. MarCal 16 EWRi KEZDŐ CSOMAG Digitális tolómérők beépített vezeték nélküli kapcsolattal IP67 MarConnect integrated wireless + Kezdő csomag 232, EUR Rend. sz Funkciók: ON/OFF, AUTO-ON/OFF, HOLD (mérési értékek rögzítése), RESET (kijelző nullázása), PRESET (méret előbeállítása), mm/inch, referencia-rendszer, LOCK funkció (billentyűzet zárolása), DATA (adatátvitel) Beépített rádióadó Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: elemes, kb. 3 év üzemidő (fél év aktív adás üzemmódban) Leppelt vezetőpályák Csúszka és sín anyaga edzett, rozsdamentes Szoftver: Ingyenesen letölthető MarCom Professional: Termék Méréstartomány Osztásérték Mélységmérő Részletek Rend. sz. Listaár mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6") 0,01 /.0005 Kezdő csomag: benne i-stick rádióvevő és MarCom Professional , , 232, 16 EWRi (6") 0,01 / , MarCal 16 EWRi Digitális tolómérő beépített vezeték nélküli kapcsolattal 191,50 EUR Rend. sz EWRi i-stick rádióvevő nélkül. Tulajdonságok a fent leírtak szerint. Termék Méréstartomány Osztásérték Mélységmérő Részletek Rend. sz. Listaár mm (inch) mm/inch Ø1,5 EUR EUR 16 EWRi (6") 0,01 / , 191,50 16 EWRi (6") 0,01 / , 191,50 16 EWRi-H (6") 0,01 /.0005 Keményfémbetétes mérőfelületek , 246,50 6 Mahrlights 2019 tavasz

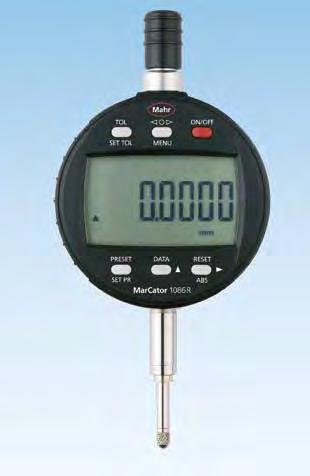

7 MARCATOR. A RÁDIÓS MÉRŐÓRA A MarConnect rendszerű nagy pontosságú digitális mérőóráink mindig biztosítják az összes kiértékelő rendszer optimális kapcsolatát választhatóan beépített rádión vagy adatkábelen keresztül. MarCator 1086 Ri Digitális mérőórák Állítható osztásérték 0,5 µm-től és tűréskijelző MarConnect integrated wireless ABS 0 TOL IP42 USB MarConnect RS232C Digimatic 342, EUR Rend. sz Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), TOL (tűrés megadása), ABS (nullázáskor a készülék nem veszti el a PRESET értéket), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzár) Kontrasztos LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelő kupak a mérőcsap végén Energiaellátás: elem, kb. 3 év üzemidő Szoftver: Ingyenesen letölthető MarCom Professional: i-stick rádióvevő, lásd a 8. oldalon MarCator 1087 Ri Digitális mérőórák Állítható osztásérték 0,5 µm-től és dinamikus max/min funkciók MarConnect integrated wireless ABS 0 TOL IP42 USB MarConnect RS232C Digimatic MarCator 1087 Ri kiegészítő funkciói MAX/MIN memória váltópont-kereséshez, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz MAX MIN 406, EUR Rend. sz MAX MAX-MIN (TIR) MIN 0 Termék Méréstartomány Átkapcsolható osztásérték Adatinterfész Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1086 Ri 12,5 (.5") , 342, 0,0005 / 0,001 / 0,002 / 0,005 / Beépített vezeték nélküli kapcsolat 1086 Ri 25 (1") 0,01 mm , 389, 1087 Ri 12,5 (.5") (.00002" /.00005" /.0001" / , 406,.0002" /.0005") Beépített vezeték nélküli kapcsolat 1087 Ri 25 (1") , 459, i-stick rádióvevő, lásd a 8. oldalon Mahrlights 2019 tavasz 7

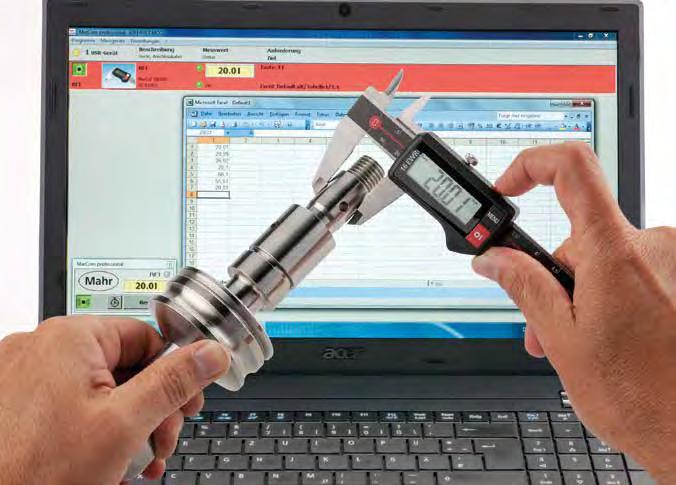

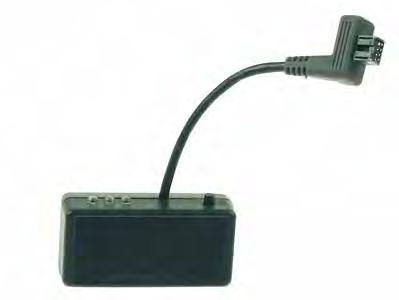

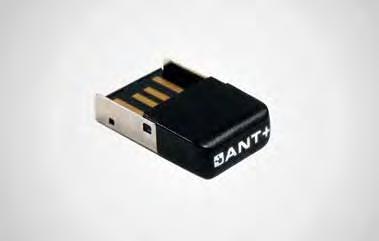

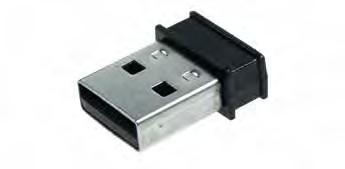

8 MARCONNECT. A RÁDIÓS ÁTVITEL A modern termelésben elengedhetetlen a mérési eredmények rögzítése és kiértékelése. Ezek az eredmények végső soron nemcsak a termékek megítélésére, hanem a gyártási folyamatok értékelésére és optimalizálására vonatkozó értékes indikátorok is. A Mahr a korszerű kábel nélküli adatátviteli megoldásokban a legjobbat nyújtja. Szempontjaink: egyszerű, megbízható és professzionális! MarConnect i-stick és e-stick rádióvevő Rádióvevő beépített vezeték nélküli kapcsolattal rendelkező mérőkészülékekhez és adatinterfésszel rendelkező kézi mérőeszközökhöz i-stick 79, EUR Rend. sz e-stick 89, EUR Rend. sz Termék i-stick e-stick Frekvenciasáv MHz 2400 Csatornák száma 3 Vételi távolság max. 6 m PC-hez csatlakoztatható rádióvevők száma 4 1 Beépített vezeték nélküli kapcsolattal rendelkező csatlakoztatható mérőkészülékek száma 8 db / stick Rádióvevőnként csatlakoztatható adómodulok száma 8 Mérőkészülékhez beépített vezeték nélküli kapcsolattal Adómodulok 16 EWe, 2000 e, RS232 e Rend. sz Listaár EUR 95, 96, EUR 79, 89, MarConnect 16 EWe adómodul A külső adómodul minden kábeles csatlakozású adatinterfésszel felszerelt Mahr kézi mérőeszközhöz 279, EUR Rend. sz Termék 16 EWe MarCal 16 ER, 16 EWR, 30 EWR, Digimar 814 SR Adómodul e-stickhez a mérőkészülékeknek Micromar 44 EWR, 46 EWR megfelelően: MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS10 Rend. sz Listaár EUR 320, EUR 279, 8 Mahrlights 2019 tavasz

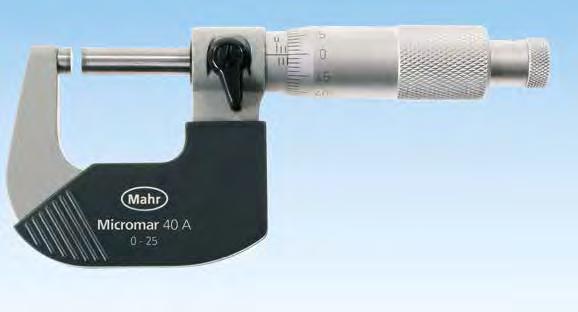

9 A KLASSZIKUS A minőségi tolómérők és mikrométerek sokoldalúságuknak, könnyű kezelhetőségüknek köszönhetően a gyártásközi méréstechnika és a minőség-ellenőrzés egyik legfontosabb mérőeszközei. A skálázott mérőkészülékeket megmásíthatatlan mérési rendszerük és egyszerű működésük jellemzi. Analóg mérőkészülékként bárhol és bármikor használhatóak. MarCal 16 FN Tolómérő skálás kijelzővel A pontos klasszikus nóniusszal Minden leolvasási felület tükröződésmentes, matt krómozott Csúszka és sín anyaga edzett, rozsdamentes Rozsdamentes acél mérőfelületek, edzett Mérőpofák belső méréshez Fokozatmérő berendezés Megemelt vezetőpályák a mérőléc védelmének érdekében 22,50 EUR Rend. sz Termék Méréstartomány Nóniusz érték Nóniusz érték Hibahatár Rend. sz. Listaár mm mm inch mm EUR EUR 16 FN ,05 gen-28 0, , 22,50 16 FN ,05 gen-28 0, ,5 57,50 16 FN ,05 gen-28 0, , 140, Micromar 40 A Kengyeles mikrométer A Klasszikus Tükröződésmentes, matt krómozott kezelő és kijelző részek Mérőorsó és ülék edzett acélból, keményfémbetétes Hőszigetelő lemezek Gyorsállítás beépített kuplunggal Rögzítőberendezés 41, EUR Rend. sz Micromar 40 SA készletben A Micromar 40 A-hoz hasonló tulajdonságok Termék Méréstartomány Skálaosztásérték Orsó menetemelkedés Rend. sz. Listaár mm mm mm EUR EUR 40 A ,01 0, , 41, 40 A mag-50 0,01 0, , 65, 40 SA ,01 0, , 249, Mahrlights 2019 tavasz 9

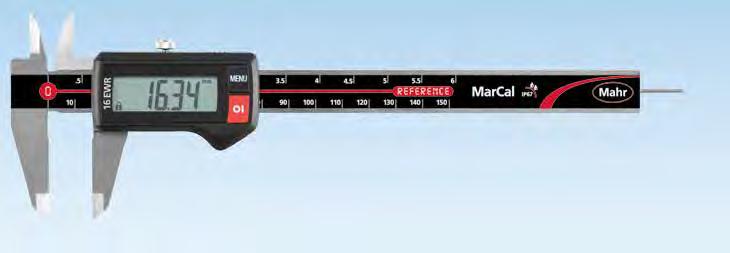

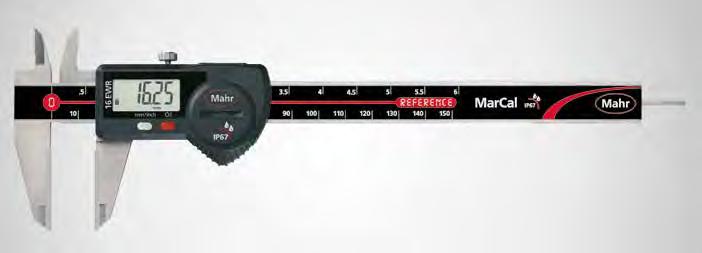

10 MARCAL. A REFERENCIA TOLÓMÉRŐ A Mahr referencia-rendszerrel a tolómérő kezelése sokkal egyszerűbb és kényelmesebb, mivel a nullpozíció beállítása csak egyszer szükséges. A rendszer tárolja a beállítást a további mérésekhez. Az IP67 magas védelmi fokozatnak köszönhetően a MarCal 16 EWR védett por, hűtő- és kenőanyagok ellen és ezzel a legalkalmasabb eszköz a mostoha környezeti feltételek melletti alkalmazásra. MarCal 16 ER Digitális tolómérő Nagy számkijelzővel Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), mm/inch, referencia-rendszer, LOCK funkció (billentyűzet zárolása) Energiaellátás: elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszka és sín anyaga edzett, rozsdamentes 82,50 EUR Rend. sz Termék Méréstartomány Osztásérték Mélységmérő Számjegyek magassága Rend. sz. Listaár mm (inch) mm/inch Ø1,5 mm EUR EUR 16 ER (6") 0,01 / , 82,50 16 ER (6") 0,01 / , 82,50 16 ER (8") 0,01 / , 134,50 16 ER (12") 0,01 / , 180, MarCal 16 EWR Digitális tolómérő Kiváló védelem por, hűtő- és kenőanyagok ellen IP67 16 EWR 124,50 EUR-tól Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), mm/inch, referencia-rendszer, LOCK funkció (billentyűzet zárolása) Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszka és sín anyaga edzett, rozsdamentes 16 EWR-H, mit keményfémbetétes mérőfelületekkel és adatkimenettel 16 EWR-H kivitel: keményfémbetétes mérőfelületek, adatkimenettel Termék Méréstartomány Osztásérték Mélységmérő Számjegyek magassága Rend. sz. Listaár mm (inch) mm/inch Ø1,5 mm EUR EUR 16 EWR (6") 0,01 / , 124,50 16 EWR (6") 0,01 / , 124,50 16 EWR (8") 0,01 / , 179,50 16 EWR (12") 0,01 / , 237,50 16 EWR-H (6") 0,01 / , , 208,50 10 Mahrlights 2019 tavasz

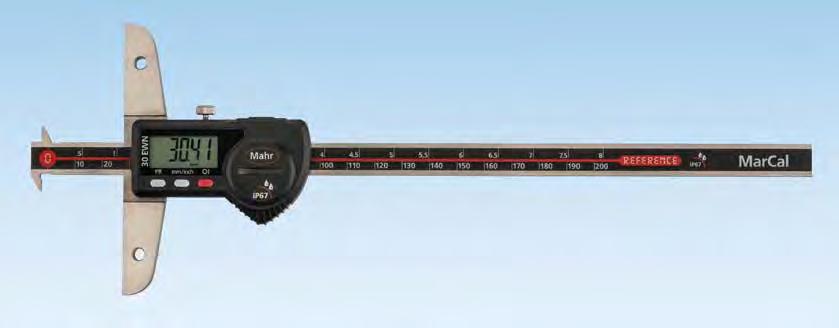

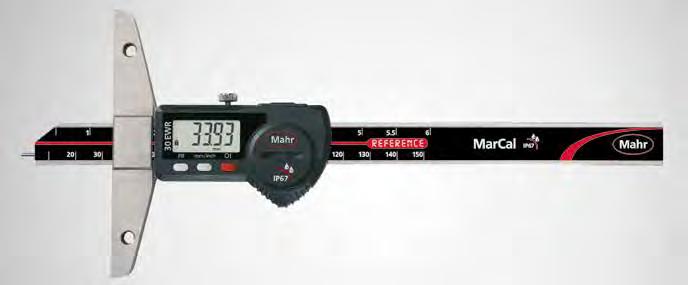

11 USB RS232C Digimatic MarCal 30 EWR Digitális mélységmérő tolómérő Mély méretekhez Digimatic RS232C USB IP67 282, EUR Rend. sz Funkciók: ON/OFF, AUTO-ON/OFF, RESET (kijelző nullázása), PRESET (méret előbeállítása), mm/inch, referencia-rendszer, LOCK funkció (billentyűzet zárolása), DATA (adatátviteli kábellel) Kiváló ellenállás por, hűtő- és kenőanyagok ellen: IP67 védelmi fokozat Energiaellátás: elem, kb. 3 év üzemidő Leppelt vezetőpályák Csúszka és sín anyaga edzett, rozsdamentes MarCal 30 EWR-D Digitális mélységmérő tolómérő Különleges alkalmazásokhoz Digimatic RS232C USB IP67 Tulajdonságok MarCal 30 EWR-hez hasonlóak Horonyszélességek és horonytávolságok mérése 418, EUR Rend. sz Termék Méréstartomány Osztásérték Adatkimenet Rend. sz. Listaár mm (inch) mm/inch EUR EUR MarConnect 30 EWR (6") 0,01 / , 282, 30 EWR (8") 0,01 / , 329, 30 EWR (12") 0,01 / , 358, 30 EWR-D (8") 0,01 / , 418, 30 EWR-D (12") 0,01 / , 531, Mahrlights 2019 tavasz 11

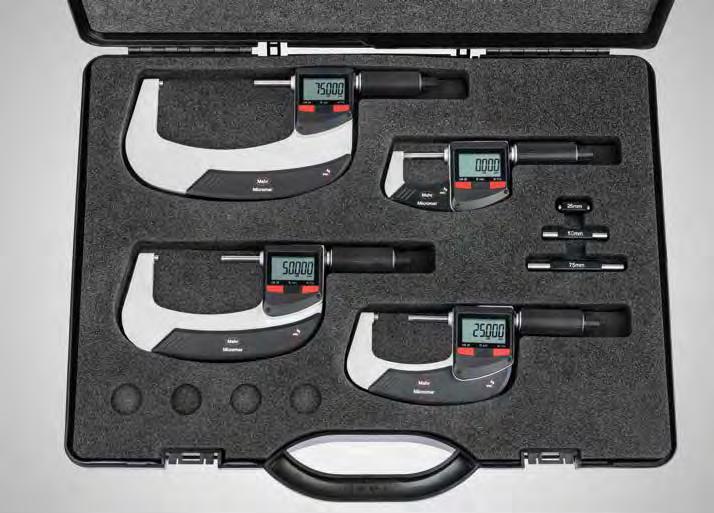

12 MICROMAR. MINDEN A PONTOSSÁG KÖRÜL FOROG A tolómérők mellett a mikrométerek a leggyakrabban alkalmazott kézi mérőeszközök. A precízen köszörült mérőorsók, keményfémbetétes mérőfelületek és a robusztus kengyelkonstrukció szavatolják, hogy a Micromar sorozat mikrométerei precizitásban és élettartamban megüssék a legmagasabb mércét. Micromar 40 ER Digitális kengyeles mikrométer Egykezes működtetés előrehúzott racsnival 142, EUR Rend. sz Kontrasztos számkijelző, számjegyek magassága: 10 mm Mérőorsó; rozsdamentes, teljesen edzett és köszörült Gyorsállítás Előrehúzott racsni Hőszigetelt, festett acélkengyel Energiaellátás: Elem, kb. 2 év üzemidő Szállítási terjedelem: Kezelési útmutató, elem, beállító etalon (25 50 mm közötti méréstartománytól), tok Funkciók: AUTO-ON/OFF, RESET (kijelző nullázása), mm/inch, HOLD (mérési értékek rögzítése), LOCK funkció (billentyűzet zárolása) Termék Méréstartomány Osztásérték Orsó menetemelkedés Rend. sz. Listaár mm (inch) mm/inch mm EUR EUR 40 ER 0-25 (0-1") 0,001 / , , 142, Micromar 40 EWR Digitális kengyeles mikrométerek Egykezes működtetés előrehúzott racsnival IP65 ABS 178, EUR Rend. sz Kontrasztos számkijelző, számjegyek magassága: 10 mm Mérőorsó; rozsdamentes, teljesen edzett és köszörült Gyorsállítás Előrehúzott racsni Hőszigetelt, festett acélkengyel Energiaellátás: Elem, kb. 2 év üzemidő Szállítási terjedelem: Kezelési útmutató, elem, beállító etalon (25 50 mm közötti méréstartománytól), tok 40 EWR funkciói: a 40 ER kiegészítve ABS (nullázáskor a készülék nem veszti el a kezdőpont értékét), kezdőpont (méret előbeállítása) Termék Méréstartomány Osztásérték Orsó menetemelkedés Rend. sz. Listaár mm (inch) mm/inch mm EUR EUR 40 EWR 0-25 (0-1") 0,001 / , , 178, 40 EWR (1-2") 0,001 / , , 238, 12 Mahrlights 2019 tavasz

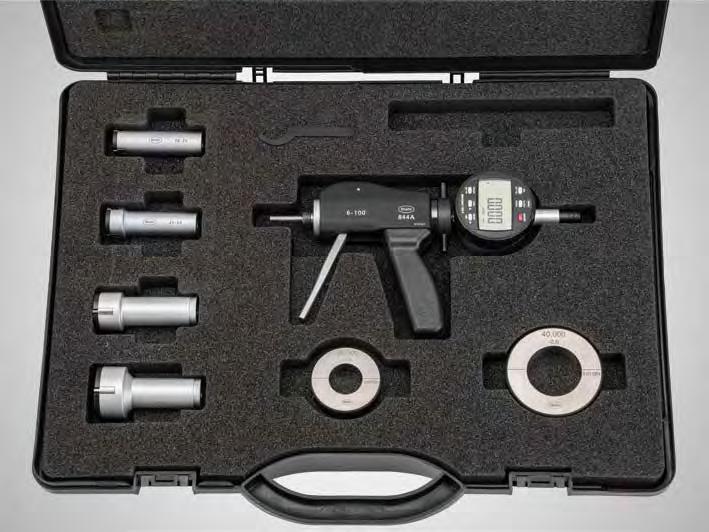

13 Micromar 844 AS Önbeálló mérőpisztoly készletben Digimatic RS232C USB 0 TOL IP42 ABS 1086 R digitális mérőórával Csatlakozómenet mérőfejek cseréhez Önbeálló mérőfej három darab 120 -onként oldal irányban kilépő mérőtapintóval Mérőtapintó 12 mm-től keményfémbetétes Mérőfej 12 mm-től a furat aljáig történő mérésekhez Mérőfej 40 mm-től súlycsökkentés érdekében alumíniumból MarCator 1086 R funkciói: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), TOL (tűrés megadása), <0> (tűréskijelző üzemmód), ABS (nullázáskor a készülék nem veszti el a Preset értéket), DATA (adatátviteli kábellel), LOCK (egyéni billentyűzár), Kontrasztos LCD kijelző Szállítási terjedelem: MarCator 1086 R, Kezelési útmutató, beállító gyűrűk, kulcs mérőfejek cseréjéhez (30 mm-től), hatlapú csavarkulcs, tok 1345, EUR-tól Az alábbiak mérésére: átmenő furatok zsákfuratok központos fogazások Termék Méréstartomány Osztásérték Hibahatár 44 Ak mérőfejek száma Beállító gyűrűk Rend. sz. Listaár mm mm/inch µm EUR EUR 844 AS ,0005/.00002" mm, 10 mm , 1499, 844 AS ,0005/.00002" mm , 1345, 844 AS ,0005/.00002" mm, 40 mm , 1985, 844 AS ,0005/.00002" mm, 85 mm , 2395, Mahrlights 2019 tavasz 13

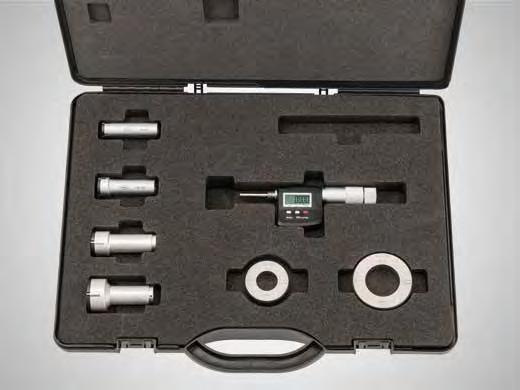

14 Micromar 44 EWR Önközpontosító digitális furatmikrométer készletben Cserélhető mérőfejekkel Digimatic RS232C USB IP52 ABS min. 1199, EUR Digitális alapkészülék mérőfejekkel Gyorsállítás beépített racsnival további tulajdonságok, lásd Micromar 44 AS Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), TOL (tűrés megadása), ABS (nullázáskor a készülék nem veszti el a PRESET értéket), DATA (adatátviteli kábellel), LOCK (egyéni billentyűzár) Termék Skálaosztásérték Méréstartomány Osztásérték Hibahatár 44 Ak mérőfejek száma Beállító gyűrűk Rend. sz. Listaár mm mm/inch µm EUR EUR 44 EWR ,001/.00005" mm, 10 mm , 1415, 44 EWR ,001/.00005" mm , 1199, 44 EWR ,001/.00005" mm, 40 mm , 1935, 44 EWR ,0,001/.00005" mm, 85 mm , 2285, Micromar 44 AS Önbeálló furatmikrométer készletben Micromar 44 AS skálaleolvasással min. 665, EUR Tükröződésmentes, matt krómozott kezelő és kijelző részek Gyorsállítás beépített racsnival Önbeálló mérőfej három darab 120 -onként oldal irányban kilépő mérőtapintóval Mérőtapintó 12 mm-től keményfémbetétes Mérőfej 12 mm-től a furat aljáig történő mérésekhez Mérőfej 40 mm-től súlycsökkentés érdekében alumíniumból Szállítási terjedelem: Kezelési útmutató, beállító gyűrűk, kulcs mérőfejek cseréjéhez (30 mm-től), hatlapú csavarkulcs, tok Termék Méréstartomány Hibahatár Mikrométerek száma Beállító gyűrűk Rend. sz. Listaár mm mm µm mm EUR EUR 44 AS , mm, 10 mm , 849, 44 AS , mm , 665, 44 AS , mm, 40 mm , 1515, 44 AS , mm, 85 mm , 1825, 14 Mahrlights 2019 tavasz

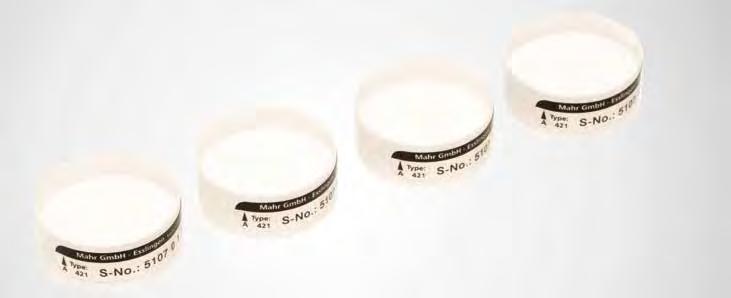

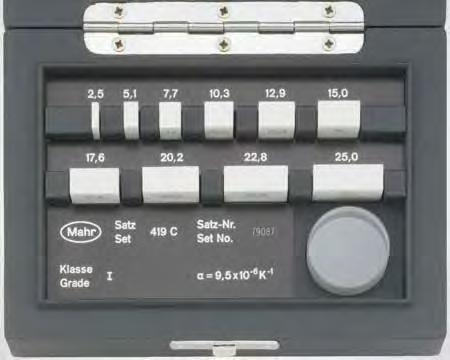

15 MARGAGE. A TÖKÉLETESEN MÉRETRE SZABOTT A mesterdarabok, pl. mérőhasábok és síkpárhuzamos vizsgálóüvegek képezik a hosszméréstechnika alapját. A mérőhasábokat a kijelzős mérőkészülékekhez beállító etalonként, de kalibráló laboratóriumokban még referencia etalonként is használják. A síküvegeket precíziós alkatrészek és mérőeszközök kiváló minőségű felületeinek interferencia eljárással végzett síklapúság vizsgálatához használják. MarGage 419 C Kerámia párhuzamos mérőhasábok készletben Kengyeles mikrométerek vizsgálatához és kalibrálásához 707, EUR Rend. sz Kerámia előnyei: Gyakorlati tulajdonságok: jó leolvashatóság, nincs korrózió, konzerválás nem szükséges, kis súly, nagyon erős karcolástűrés, antisztatikus, nem mágnesezhető és elektromosan nem vezető A mérőfelület karcolás miatti vagy az élek ütődés következtében létrejövő sérülésekor gyakorlatilag nincs anyagfelgyűrődés. A rátolhatóság és mérettartósság megmarad Különösen kopásálló. A mérőhasáb alapanyagok közül a leghosszabb élettartamú és legnagyobb stabilitású. Jelentősen hosszabb mérőeszköz-felügyeleti intervallumok lehetségesek A hőtágulási együtthatója hasonló az acélhoz. Ezért a gyártásban és laboratóriumban korlátozás nélkül használható. Szállítási terjedelem: Fadobozban Mahr kalibrálási tanúsítvánnyal Termék Készletek szám Tűrésosztály 419 C Hasáb névleges méretek Síkpárhuzamos vizsgálóüveg Rend. sz. Listaár mm EUR EUR 2,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 / 20,2 / 22,8 / mm Ø 30 mm , 707, MarGage 421 PS Síkpárhuzamos vizsgálóüvegek készletben Kengyeles mikrométerek és kijelzős villás idomszerek sík mérőfelületeinek párhuzamosság és síklapúság egyidejű vizsgálatához interferencia eljárás szerint Mindig 4 különböző vastagsággal, párhuzamosság vizsgálathoz különböző orsóállásokban (forgó mérőorsókhoz) min. 434, EUR Termék Átmérő Névleges vastagság Méréstartomány Vizsgálóüvegek száma Síklapúságeltérés Párhuzamosság-eltérés Rend. sz. Listaár mm mm mm µm µm EUR EUR 421 PS ,15 0, , 434, 421 PS ,15 0, , 502, 421 PS ,15 0, , 587, 421 PS ,15 0, , 833, Mahrlights 2019 tavasz 15

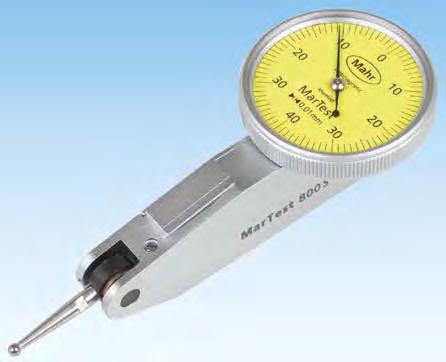

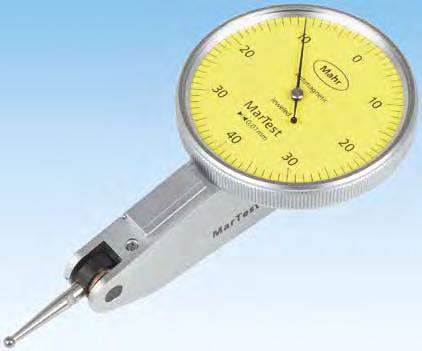

16 MARTEST. NAGY ÉRZÉKENYSÉGŰ MÉRÉSHEZ A Mahr 1936 óta a világ legjelentősebb szögtapintós mérőóra gyártója, szállítója. A finoman működő, számítógéppel optimalizált mérőmű a biztonság és a precizitás maximumát nyújtja. A MarTest készülékek a kijelző szigetelt, vízálló kivitelének köszönhetően ideálisak üzemi, gyártósori alkalmazásra. MarTest 800 S / S-R / SG / SGE Szögtapintós mérőóra - alapkivitel SHOCK PROOF 77,50 EUR Rend. sz Kontrasztos számlap, O gyűrűvel tömítve Matt krómozott ház 3 fecskefarok sínnel Ütésálló mérőegység Nem mágnesezhető Golyóscsapágyazott kettős kar, túlterhelés elleni védelem csúszó kuplunggal Mérőbetét keményfém golyóval, ø 2 mm Betekintő ablak edzett ásványi üveggel, törés- és karcmentes Termék Méréstartomány Skálaosztásérték Számlap ø Mérőbetét hossza Rend. sz. Listaár mm mm mm mm EUR EUR 800 S ±0,4 0, , ,50 77, S-R* ±0,4 0, , , 94, 800 SG ±0,4 0, , , SGE ±0,07 0, , ,50 120, * rubingolyóval MarTest 800 SM / SGM / SG-R / SL Szögtapintós mérőóra - Speciális mérésekhez SHOCK PROOF 109, EUR Rend. sz Kontrasztos számlap, O gyűrűvel tömítve Matt krómozott védőház 3 beépített fecskefarkú léccel Ütésálló mérőegység Nem mágnesezhető kivitel Golyóscsapágyazott kettős kar, túlterhelés elleni védelem csúszó kupplunggal Mérőbetét keményfém golyóval, ø 2 mm Betekintő ablak edzett ásványi üveggel, törés- és karcmentes Termék Méréstartomány Skálaosztásérték Számlap ø Mérőbetét hossza Rend. sz. Listaár mm mm mm mm EUR EUR 800 SM ±0,1 0, , ,50 99, 800 SGM ±0,1 0, , ,50 109, 800 SG-R* ±0,4 0, , , 95, 800 SL** ±0,25 0, , , 123,50 * rubingolyóval ** Gyári szabvány 16 Mahrlights 2019 tavasz

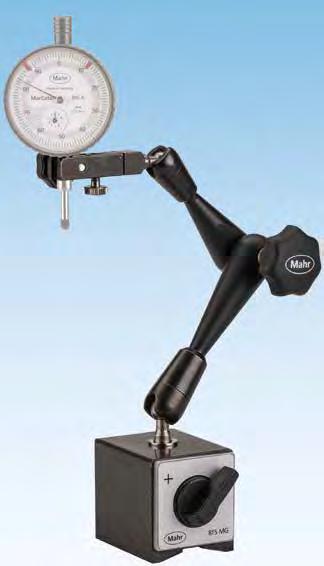

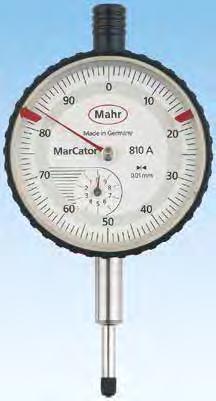

17 A MARCATOR MEGMUTATJA AZ IRÁNYT A mérőórák a sokrétű alkalmazási lehetőségeiknek köszönhetően a leggyakrabban használt kézi mérőeszközök közé tartoznak. Így a MarCator sorozat órái is. Mechanikus mérőóráink maximális pontosságot biztosító precíziós fogazású fogaskerekekkel vannak szerelve. Ütés- és vízálló kivitelben is kaphatók. MarCator 810 A Precíziós mérőóra A Klasszikus kiemelő kupakkal 33,75 EUR Rend. sz Kontrasztos számlap Beállítható színes tűrésjelekkel az optimális kontraszthoz Krómozott fémház Kényelmes kiemelő kupak porvédő funkcióval Precíziós fogazású kerekek és fogaskerekek Termék Méréstartomány Skálaosztásérték Számlap ø Részletek Rend. sz. Listaár mm mm mm EUR EUR 810 A 10 0,01 50 Mérőerő: 0,7-1,3 N ,50 33,75 MarStand 815 MG Csuklós állvány mágneses talppal Egy mozdulattal minden rögzíthető min. 172,50 EUR 3D-s csuklós kar, minden pozíció elérhető a hatótávolságon belül Mind a három csukló egyszerű pozicionálása, egy mozdulattal biztonságosan rögzíthető Karbantartást nem igénylő mechanikus szorítórendszer Fekete eloxált karrészek minőségi könnyűfémből Mérőóra tartó 8 mm befogófurattal és fecskefarokkal a szögtapintós mérőórákhoz Holtjátékmentes precíziós finombeállítással Kapcsolómágnes nagyon nagy tapadóerővel Szállítási terjedelem: mérőóra nélkül Termék Finom beállítási tartomány Teljes magasság Kinyúlás (max.) Prizma tengelyátmérőhöz Tapadóerő, prizma Rend. sz. Listaár mm mm mm mm N EUR EUR 815 MG ,50 172, MG , 189, MG , 229, 815 MG* * 495, 433, * kifejezetten µm felbontású mérőkészülékekhez tervezve Mahrlights 2019 tavasz 17

18 DIGITÁLIS MÉRÉS MARCATOR SEGÍTSÉGÉVEL Az innovatív digitális mérőóráink nagy pontosságú elektronikus mérőrendszereket tartalmaznak. Gyakorlatias kiegészítő mérési funkciókat tesznek lehetővé. Az egyszerű kezelhetőség, a nagy, hibamentesen leolvasható kijelző és a mérési eredmények gyors és egyszerű feldolgozása, továbbítása miatt minden mai kívánalomnak megfelel, melyet egy modern mérőeszközzel szemben támaszthatunk. MarCator 1075 R Digitális mérőóra Nagy kijelzővel Digimatic RS232C USB IP52 112, EUR Rend. sz Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), DATA (adatátviteli kábellel), LOCK funkció (billentyűzet zárolása), AUTO-ON/OFF Kontrasztos LCD kijelző Védőkupak a mérőcsap végén Energiaellátás: elem, kb. 3 év üzemidő Termék Méréstartomány Osztásérték Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1075 R 12,5 (.5") 0,01 /.0005" , 112, 1075 R 12,5 (.5") 0,005 /.0001" ,50 154, 1075 R 12,5 (.5") 0,001 /.00005" , 232, MarCator 1086 R Digitális mérőóra Állítható osztásérték 0,5 µm-től és tűréskijelző Digimatic RS232C USB 0 TOL IP42 ABS Tűrés megjelenítése a mérési érték kijelzésével. Tűrés megjelenítése a mérési érték kijelzése nélkül. 297, EUR Rend. sz Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), TOL (tűrés megadása), ABS (nullázáskor a készülék nem veszti el a Preset értéket), <0> (tűréskijelző üzemmód), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzár) Kontrasztos LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelő kupak a mérőcsap végén Energiaellátás: elem, kb. 3 év üzemidő Termék Méréstartomány Átkapcsolható osztásérték Rend. sz. Listaár mm (inch) mm (inch) EUR EUR 1086 R 12,5 (.5") 0,01 /.0005" , 219, 1086 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 297, 1086 R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005") , 349, 18 Mahrlights 2019 tavasz

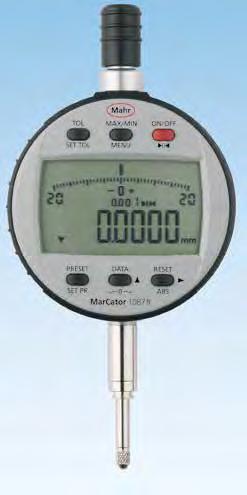

19 MarCator 1087 R Digitális mérőórák Állítható osztásérték 0,5 µm-től. MAX / MIN / MAX-MIN dinamikus mérési funkciókkal is Digimatic RS232C USB 0 TOL IP42 MAX MIN ABS 376, EUR Rend. sz Funkciók: ON/OFF, RESET (kijelző nullázása), mm/inch, mérésirány változtatás, PRESET (méret előbeállítása), TOL (tűrés megadása), MAX/MIN memória váltópont-kereséséhez, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz, ABS (Nullázáskor a készülék nem veszti el a PRESET értéket), DATA (adatátviteli kábellel), faktor (beállítható), LOCK (egyéni billentyűzár) Kontrasztos LCD kijelző 280 -kal elfordítható kezelő és kijelző rész Kiemelő kupak a mérőcsap végén Energiaellátás: elem, kb. 3 év üzemidő MAX MIN MAX-MIN (TIR) MAX MIN 0 Ütésvizsgáló készüléket a szállítási terjedelem nem tartalmaz Termék Méréstartomány Átkapcsolható osztásérték Rend. sz. Listaár mm (inch) mm/inch EUR EUR 1087 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm , 376, 1087 R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005") , 418, Mahrlights 2019 tavasz 19

20 EGÉSZEN MAGASRA A Digimar magasságmérő készülékek maximális rugalmasságot és minőséget garantálnak. Digimar motorikus magasságmérő készülékeink a gyorsgombokkal elérhető alapfunkciók kényelmes kezelésével valamint a mérés maximális kényelmével és biztonságával tűnnek ki. Digimar 816 CL Magasságmérő készülék Pontos mérésekhez tökéletes a gyártásban 1D USB RS232C min. 3650, EUR Tapintás lefelé ill. felfelé Perem szélesség ill. horonytávolságok perem- ill. horonyközéppel Furat- ill. tengelyátmérő furat- ill. tengelyközéppel Furatok váltópontja / tengelyek váltópontja (felfele, ill. lefele) Távolságok ill. szimmetria számítása Dinamikus mérési funkciók Mérőprogram Mérési adatok feldolgozása Kezelő- és kijelzőegység: Jól leolvasható grafikus LCD kijelző háttérvilágítással Áttekinthető funkcióbillentyűk Nyelv-semleges felhasználói támogatás magától értetődő szimbólumokkal Kiegészítő nullpont gyors beállítása Mérési érték memória 99 mérési értékig Mérőrendszer: Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a kiemelkedő ismétlési pontosság érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken A motoros mozgatású mérőfej egyszerűsíti a mérési folyamatokat A tapintó konstans értékét a gép kikapcsolást követően is megőrzi Integrált feltölthető akkumulátor hosszú üzemidővel a hálózat nélküli méréshez Hőmérséklet-kompenzáció belső hőmérsékletszenzorral Termék 816 CL Méréstartomány mm Alkalmazási tartomány... és... között mm Osztásérték mm 0,01, 0,001 Hibahatár (2,8 + L/300) L mm-ben Ismétlési pontosság, furat µm 3 Ismétlési pontosság, sík µm 2 Merőlegességi eltérés µm Üzemidő max. h 10 Mérőerő N 1,0 +/-0,2 N Rel. légnedvesség páralecsapódás nélkül % 65 Munkahőmérséklet C 20 Üzemi hőmérséklet C Rend. sz Listaár EUR 4330, 4905, EUR 3650, 3999, 20 Mahrlights 2019 tavasz

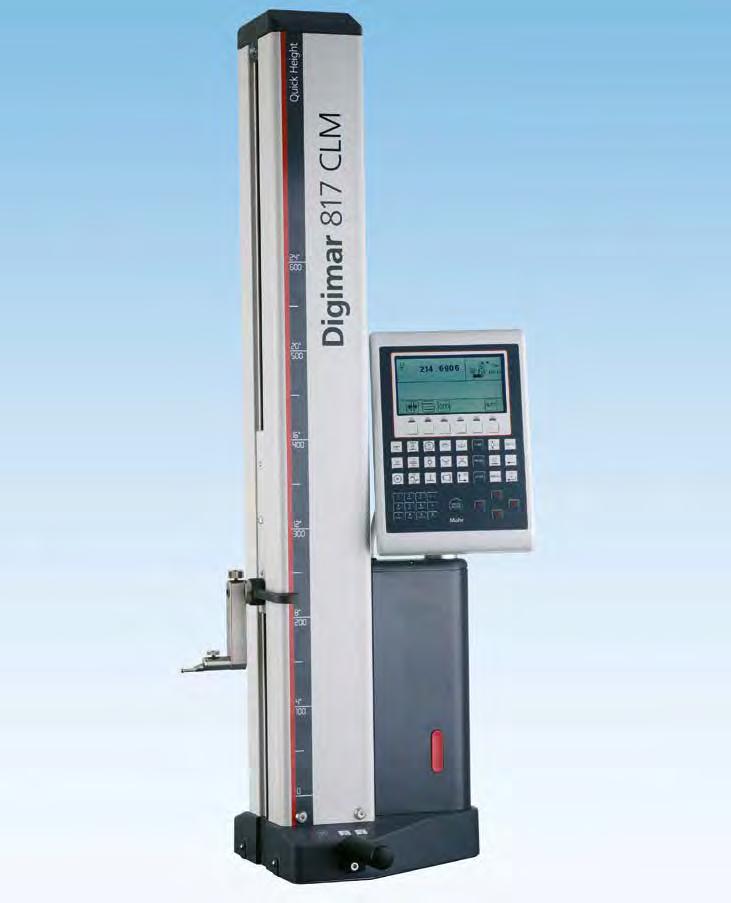

21 Digimar 817 CLM Magasságmérő készülék Quick üzemmóddal. Gyors mérések maximális pontossággal 2D USB RS232C min. 4950, EUR Tapintás lefelé ill. felfelé Furatok váltópontja / tengelyek váltópontja (felfele, ill. lefele) Távolságok ill. szimmetria számítása Dinamikus mérési funkciók Merőlegesség- / egyenességmérés Mérés 2D üzemmódban Mérőprogramok Statisztikai kiértékelés Mérési adatok feldolgozása stb. Kezelő- és kijelzőegység: Nagy és áttekinthető funkcióbillentyűk Jól leolvasható grafikus LCD kijelző háttérvilágítással A felhasználó támogatása magától értetődő ikonokkal Jövő-biztos a frissítési lehetőségnek köszönhetően Beállítható Auto-off funkció a mérési értékek elvesztése nélkül Mérőrendszer: Kiváló mérési pontosság és megbízhatóság a két olvasófejes optikai inkrementális mérőrendszernek köszönhetően Dinamikus tapintórendszer a kiemelkedő ismétlési pontosság érdekében Légpárnás rendszer a könnyű és sima mozgatás érdekében Pontos mérőfej vezetés a nemesacél vezetősíneken A motoros mozgatású mérőfej egyszerűsíti a mérési folyamatokat A tapintó konstans értékét a gép kikapcsolást követően is megőrzi Integrált feltölthető akkumulátor hosszú üzemidővel a hálózat nélküli mérés biztosításának érdekében Hőmérséklet-kompenzáció belső hőmérsékletszenzorral Termék 817 CLM Méréstartomány mm Alkalmazási tartomány... és... között mm Osztásérték mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Hibahatár (1,8 + L/600) L mm-ben Ismétlési pontosság, furat µm 1 Ismétlési pontosság, sík µm 0,5 Merőlegességi eltérés µm Üzemidő max. h 10 Mérőerő N 1,0 +/-0,2 N Rel. légnedvesség páralecsapódás nélkül % 65 Munkahőmérséklet C 20 Üzemi hőmérséklet C Rend. sz Listaár EUR 5740, 6325, 9800, EUR 4950, 5390, 8900, Mahrlights 2019 tavasz 21

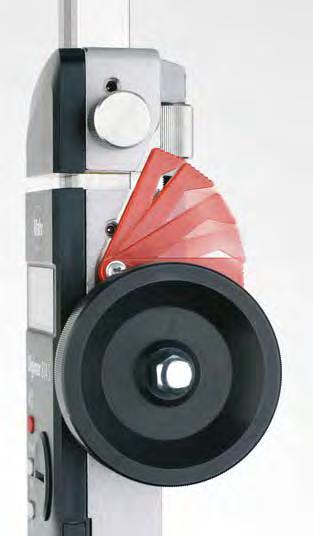

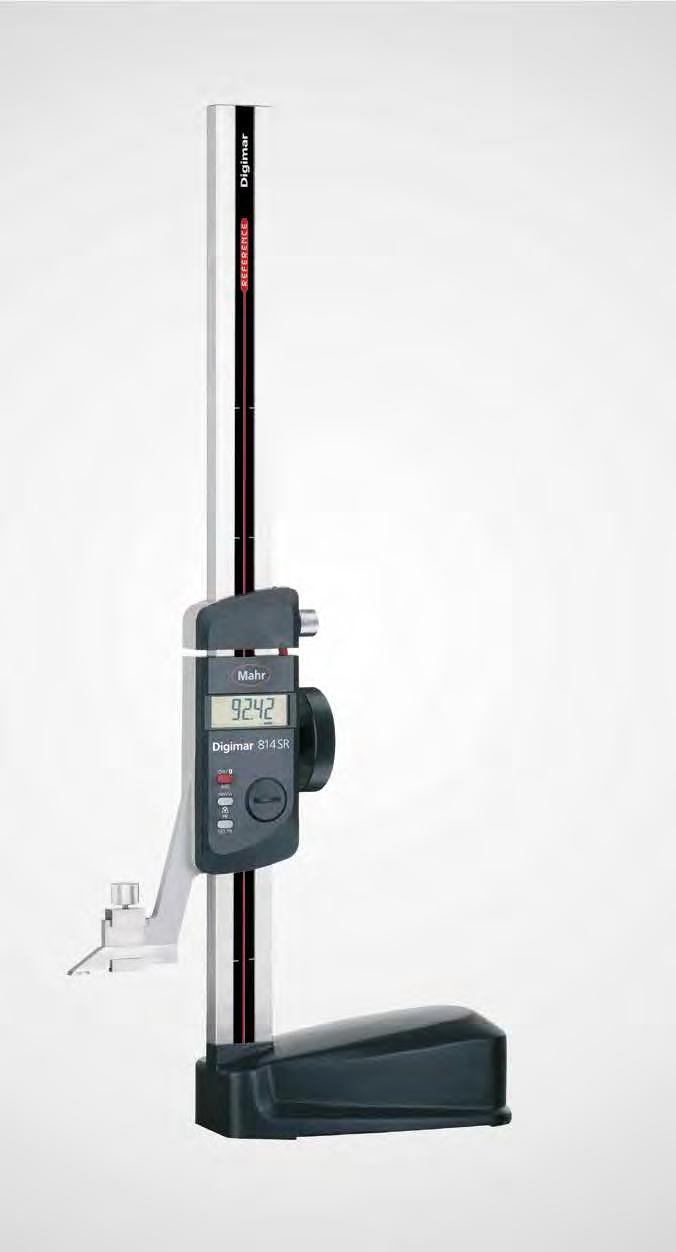

22 MŰHELYBE IDEÁLIS Nagyon fontos, hogy a munkadarabok üzemben történő mérése és vizsgálata gyorsan végrehajtható legyen. Ebben a Mahr magasságmérő és előrajzoló készüléke az ideális segítőtárs. Digimar 814 SR Magasságmérő és előrajzoló készülék Pontos pozícionálás kézikerékkel USB MarConnect RS232C Digimatic ABS System 528, EUR Rend. sz Extra erős és csavarodásmentes, nagy keresztmetszetű oszlop a pontos előrajzolási és mérési feladatokhoz Funkciók: RESET (kijelző nullázása), mm/inch, ABS (átkapcsolás relatív mérésről abszolút mérésre), referencia zárolása/feloldása, PRESET (méret előbeállítása), DATA (adatátviteli kábellel), AUTO-ON/OFF Elem üzemideje max. 3 év Pozícionáló sebesség 1,5 m/s (60"/s) Ergonomikus, stabil talp Edzett, leppelt talpfelület, könnyen és simán tolható Csúszka és sín anyaga rozsdamentes és edzett Kézikerék pozícionálásához és méréséhez Finombeállítás Rögzítőcsavar Cserélhető keményfémbetétes mérő- és előrajzoló csúcs Szorítókar a csúszkaegység gyors rögzítésére Könnyen mozgatható, stabil talp Kézikerék egyszerű pozicionáláshoz és méréshez Termék Méréstartomány Osztásérték Részletek Rend. sz. Listaár mm (inch) mm/inch EUR EUR 814 SR (0-14") 0,01 /.0005" , 528, Számjegyek magassága: 12 mm 814 SR (0-24") 0,01 /.0005" , 944, 22 Mahrlights 2019 tavasz

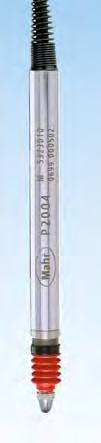

23 MILLIMAR. PRECÍZIÓS ÓRIÁSOK A gyártásközi méréstechnika teljes világa egy kézből. A termékprogram tartalmazza az egymáshoz illeszthető mérési érték felvevőket, kiértékelő egységeket, nagypontosságú mechanikus komponenseket, valamint az egyedi vevői igényekre fejlesztett kulcsrakész megoldásokat is tulajdonképpen bármilyen hosszméréstechnikai feladat megoldásához. Millimar C 1200 Kompakt hosszmérő készülék Egy tapintóbemenettel USB MarConnect RS232C Digimatic MAX MIN 0 TOL IP42 825, EUR Rend. sz Funkciók: ON/OFF, mm/inch, mérésirány változtatás, méréstartomány átkapcsolása, TOL (tűrés megadása), PRESET (méret előbeállítása), faktor (beállítható), DATA (adatátvitel), MAX/MIN memória váltópont-kereséshez, TIR (MAX-MIN) radiális ütés- és síklapúság vizsgálathoz Nagyfelbontású, kontrasztos TFT színes kijelzővel Fokozatmentesen dönthető kijelző, az optimális látószög beállításához Legegyszerűbb kezelés Hálózati és akkumulátoros üzemmód lehetséges Akkumulátoros üzemmóddal mobil használatra is alkalmas Kompakt ház Dinamikus mérési funkciók (Max, Min, Max-Min) Menüzár Aszimmetrikus tűréskijelző Termék Kijelzési tartomány Osztásérték Skálaosztásérték Rend. sz. Listaár Számkijelző Skálás kijelző µm µm µm µm EUR EUR C1200 ± 5000 ± 5000, ± 2000, ± 1000, ± 300, ± 100, ± 30, ± 10, ± 3 0,1 500, 200, 100, 20, 10, 2, 1, 0, , 825, Millimar P2004 / 1318 Induktív mérőtapintó Mérőtapintók minden alkalmazáshoz min. 229, EUR Millimar P2004 Millimar 1318 Millimar P2004 Mérőcsapok golyós vezetékben Magas fokú linearitás az egész méréstartományban Kiváló elektromágneses árnyékolás (elektromágneses kompatibilitás) A tapintók a szállított fedéllel axiális kábelkimenetről átépíthetők radiális kábelkimenetre Millimar 1318 Szögtapintós induktív tapintó Flexibilis tapintóillesztés a tapintófelülethez Nagyon robusztus, üzembiztos kivitel, mivel a mérőrendszer különválasztott a vezetőtől és a befogószártól Termék Méréstartomány Mérőerő Ismétlési pontosság Irányváltási hiba Rend. sz. Listaár f w f u mm N µm µm EUR EUR P2004 M ± 2 0,75 0,1 0, , 229, , ,25 +/-0,05 0,03 0, , 586, Mahrlights 2019 tavasz 23

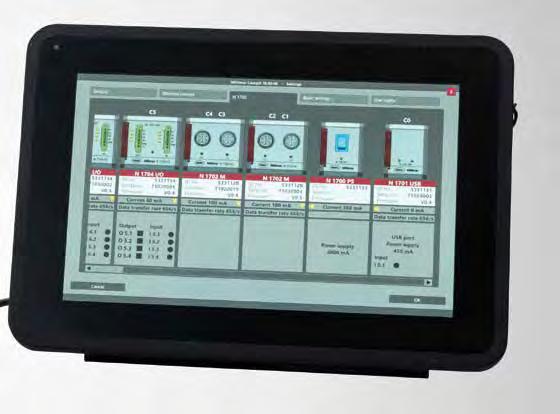

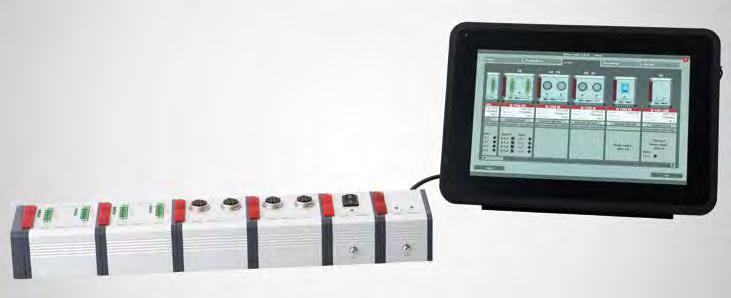

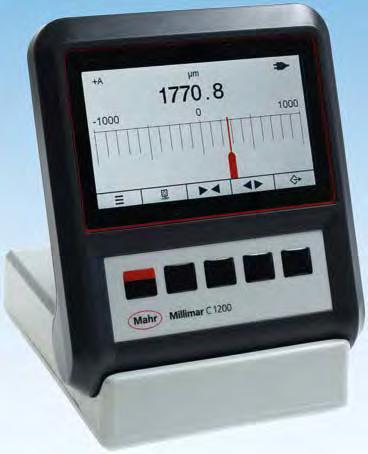

24 MILLIMAR. OKOS ÉS UNIVERZÁLISAN HASZNÁLHATÓ A gondosan egymáshoz hangolt hardver és szoftver, valamint az USB adatkimenettel rendelkező Millimar N 1700 modulokkal való kapcsolat minden mérési feladatot megbízhatóan old meg. A grafikus kezelőelemekkel támogatott intelligens Millimar Cockpit szoftver egyszerű és intuitív kezelést biztosít. Millimar C 1700 PC mérőszámítógép A kényelmes mérőszámítógép a komplex mérési feladatokhoz a gyártás ellenőrzés területén 2570, EUR Rend. sz Termék C 1700 PC Cockpit szoftver Szállítási terjedelem Millimar Cockpit szoftver 10,1" érintős PC-vel, az előre telepített Windows 10 IoT Enterpriseszal, Mahr licenckulcs, telepítő adathordozó, 16 GB recovery stick, kezelési útmutató (online súgó), hálózati töltő, VESA 100 standard tartó Mahr licenckulcs, telepítő adathordozó, kezelési útmutató (online súgó) Kijelző Vertikális oszlopos kijelző, horizontális oszlopos kijelző, analóg kijelző ill. körskála, digitális kijelző, a kijelző típusok jellemzők szerint szabadon kombinálhatók Osztásérték µm 0,01 Tűréskijelző Felső és alsó tűréshatár (jellemzőként) Felső és alsó figyelmeztetési határ (jellemzőként) Kompatibilitás USB, beépített vezeték nélküli kapcsolat, Millimar N 1700 Méréskombinációk Előre definiált formanyomtatványok a szabványos jellemzőkhöz Összefüggések megadása részletes képletszerkesztővel Jellemző típusok Hossz, szög, dimenzió nélkül Dinamikus funkciók MAX, MIN, MAX-MIN, MAX+MIN Osztályozás max. 20 osztály Csatlakoztatható N 1700 mérőcsatornák száma 32 Csatlakoztatható i-stick rádióvevők száma 1 Beépített vezeték nélküli kapcsolattal rendelkező csatlakoztatható mérőkészülékek száma 8 USB adatkimeneten keresztül csatlakoztatható mérőkészülékek száma 64 Adatexportálás qs-stat, Excel Hardver interfészek 1 x USB 3.0, 3 x USB 2.0, 2 x COM port Full- PIN (RS232/485; 5 V/12 V), 2 x COM 2x COM port 3-PIN (RX, TX, GND; RS232/485 switchable), 2 10/100/1000 Mbit RJ45 port; 2 x W-LAN connector, VGA, kijelző port Energiaellátás V ACDC; 12V DC-Out IP védelmi fokozat IP 65 (előlapi panel) Nyelvek Német, angol, kínai, francia, orosz, cseh Rendszerkövetelmény 2 szabad USB 2.0 interfész Rend. sz Listaár EUR 2910, 999, EUR 2570, 899, 24 Mahrlights 2019 tavasz

25 MILLIMAR. MODULOK GYÁRTÁSKÖZI MÉRÉSTECHNIKAI FELADATAIHOZ A mérőmodulok és a szoftver okos és rugalmas kombinációja az ügyfélspecifikus mérési feladatok megoldásához. Millimar N 1700 modulok Modulok az Ön alkalmazásához 324, EUR Rend. sz Rugalmasan kombinálható RS485 busz modulok Nagy teljesítményű csatlakozó modulok a mérőszenzorok kiértékeléséhez Több csatlakoztatott mérőtapintó egyidejű adatlekérdezése Az N 1700 modulok csatlakoztatása USB adatkimeneten keresztül a Millimar Cockpit okos és univerzálisan használható kiértékelő és konfigurációs szoftverhez Minden egymással kompatibilis mérőtapintó típus csatlakoztatása egy és ugyanazon modulon keresztül Rugalmas és moduláris termékkombináció az ügyfélspecifikus mérési feladatok megoldására 4189/s max. elméleti busz adatátviteli sebesség (a csatlakoztatott csatornák számától függően) Szállítási terjedelem: Kezelési útmutató N 1702 M N 1701 USB N 1701 PS N 1704 I/O Termék N 1702 M N 1701 USB N 1701 PS N 1704 I/O Termékleírás Induktív tapintó modul USB csatlakozó modul Áramellátás modul I/O vezérlőmodul Osztásérték µm 0,1 Méréstartomány, induktív tapintó µm ± 2000, ± 5000 Tapintó bemenetek Mahr 1340, Mahr félhíd, Mahr-LVDT, Mahr-VLDT Adatátviteli sebesség Érték/s 4189 Hibahatár 0,3% (min. 0,2 µm) Adatinterfész RS485 RS485 RS485 RS485 Energiaellátás 230 V/115 V; 50/60 Hz Áramellátás ma Áramfogyasztás ma Vezérlő bemenetek 4 bemenet, V Vezérlő kimenetek 4 kimenet, V VESD védett, rövidzárlat elleni védelem Rend. sz Listaár EUR 360, 160, 210, 260, EUR 324, 143, 187, 234, Mahrlights 2019 tavasz 25

26 Erstellungsdatum: :46 Gerät: MarSurf PS 10 (1126) Taster: PHT ,0 µm 0-20,0 R[LC ISO ,8 mm] Ver 10,0 µm/skt; Hor 0,8 mm/skt; R[LC ISO ,8 mm] Mahr GmbH MarSurf PS Lt: 4,8 mm Ls: 2,5 µm VB: +/- 200,0 µm Vt: 1,0 mm/s Punkte: ,0 mm Ra 2,513 µm 0,000 5,400 Rz 18,292 µm 0,000 8,000 Rmax 24,525 µm 0,000 12,000 Rp 6,169 µm 0,000 8,000 Rv 12,123 µm 0,000 13,000 Rt 25,510 µm 0,000 27,000 MARSURF MOBIL ÉRDESSÉGMÉRŐK, HOGY A MÉRÉS MÉG KÉNYELMESEBB LEGYEN Egyszerű és intuitív kezelés. A Mahr felületmérés-technikai alapkészüléke különösen egyszerű és intuitív kezelhetőségével győzi meg a felhasználókat. A 4,3" TFT érintőképernyő kijelzője tetszőlegesen forgatható. A kivehető előtoló készüléknek köszönhetően a MarSurf PS 10 még rugalmasabb felhasználást tesz lehetővé a termelésben és a gyártásban. Integrált, de kivehető kalibráló etalonnal. A jegyzőkönyvek már a készülékben is tárolhatók PDF fájlformátumban. Alternatívaként az adatátvitel MarCom segítségével is lehetséges. Legegyszerűbb kezelés és részletes profilábrázolás A 4,3"-os nagy, nagyfelbontású és megvilágított hátterű TFT érintőképernyő intuitív (okostelefonhoz hasonló) kezelést és a mért profil pontos megjelenítését teszi lehetővé. Rugalmas használat A kivehető előtolóegységgel lehetséges a rugalmas használat szűk helyviszonyok között, pl. furatokban vagy az opcionálisan kapható kézi prizma segítségével kis alkatrészek mérésénél. Tökéletes kiértékelés és dokumentáció A PS 10 kiegészítő szoftver nélkül, automatikusan létrehozza PDF fájlformátumban a mérési jegyzőkönyvet. Ezután a jegyzőkönyv az USB adatkimeneten keresztül egyszerűen átvihető a PC-re. Alternatívaként a mérési adatok a MarSurf XR 1 és XR 20 érdességértékelő szoftverben is kiértékelhetők vagy a MarCom szoftverrel átvihetők Excel vagy SPC programokba. Mindig kéznél van A kalibráló etalon a készülékben van és a felhasználó számára bármikor rendelkezésére áll a készülék felülvizsgálatához. 26 Mahrlights 2019 tavasz

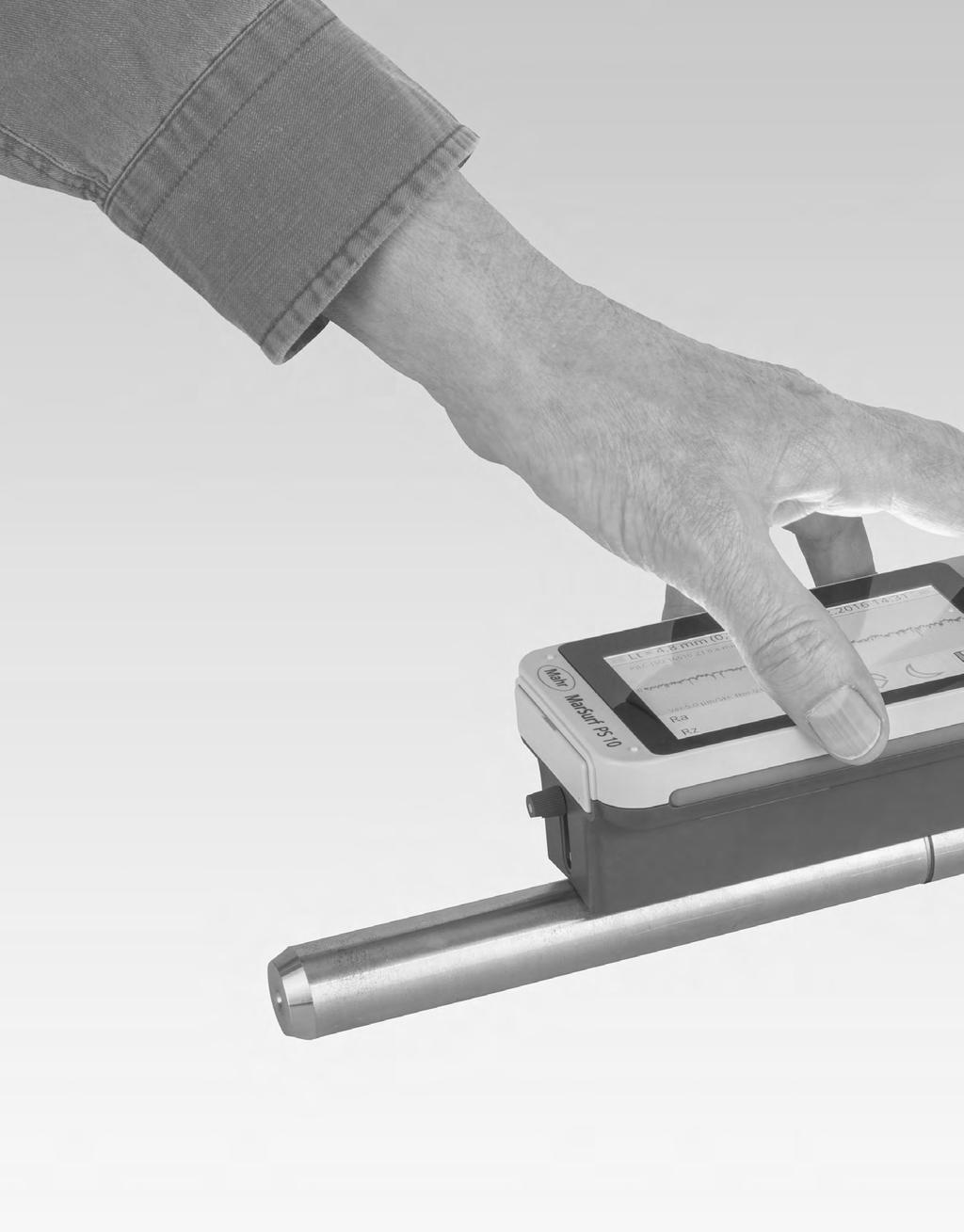

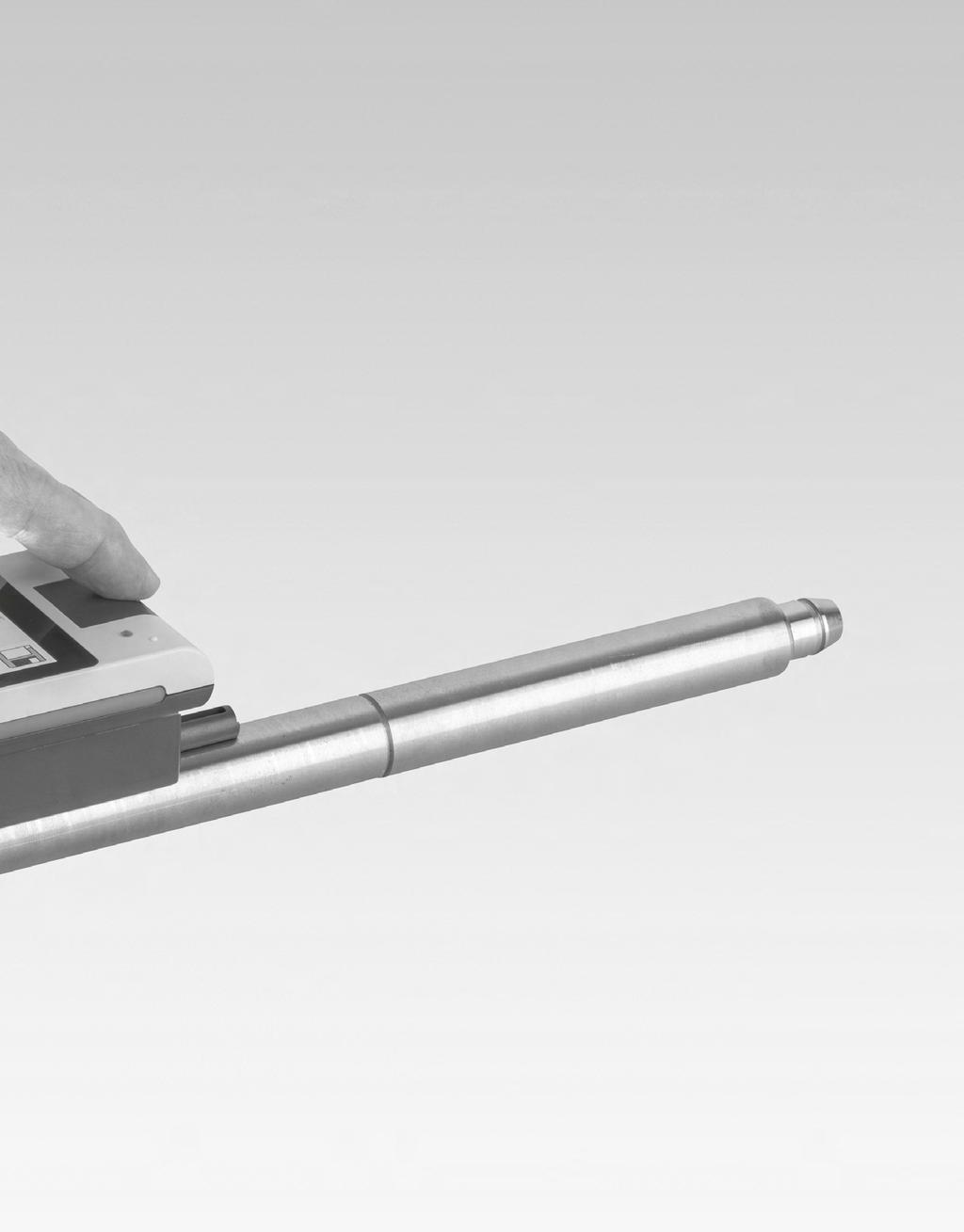

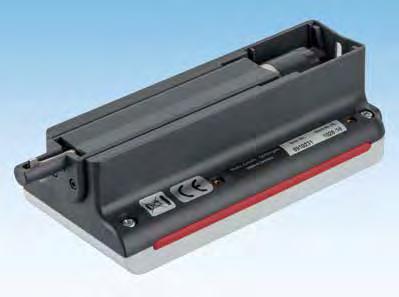

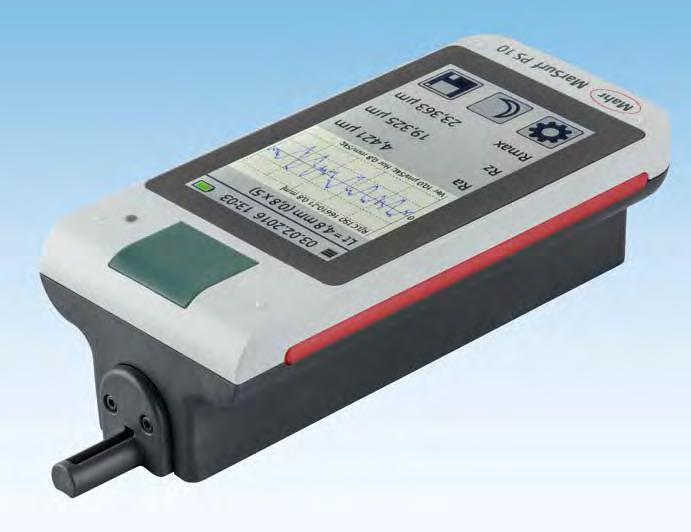

27 MarSurf PS 10 készlet Mobil érdességmérő készülék A legmodernebb kezelői koncepcióval RS232C USB MicroSD Egyszerű és intuitív kezelés: Kezelése olyan egyszerű, mint az okostelefoné Nagy, megvilágított hátterű 4,3"-os TFT színes érintőképernyő Kész PDF fájlformátumú jegyzőkönyvek készítése közvetlenül a mérőkészülékben Az ügyfélspecifikus megjegyzések a PDF fájlformátumú jegyzőkönyvekhez közvetlenül a MarSurf PS 10-en kerülnek megadásra Adatmentés TXT, X3P, CSV és PDF fájlformátumban A készülék rugalmassága: kivehető előtoló készülék 31 jellemző érték: Laboratóriumi készülékhez hasonló teljesítménytartalmat kínál A szállítási terjedelem tartalma: Előtoló készülék (kivehető) 1 standard tapintó, szabványos beépített akkumulátor, töltőkészülék / 3 hálózati adapter, USB kábel Érdességi etalon, házba integrálva (kivehető), Mahr kalibrálási tanúsítvánnyal Tapintóvédelem, hordtáska vállszíjjal Hosszabbítókábel előtoló készülékhez Kezelési útmutató 2095, EUR Rend. sz Termék PS 10 Méréstartomány µm 350 Jellemző értékek Ra, Rq, Rz (Ry (JIS) Rz szerint), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) Rmr szerint), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, R3z Tapintócsúcs µm 2 Kalibráló funkció dinamikus, Ra, Rz, Rsm Mentési lehetőség min profil min eredmény, min PDF jegyzőkönyv, microsd kártyával 32 GB-ig bővíthető (a memóriakapacitást 320-szorosára növeli) Adatinterfész USB, MarConnect (RS232), microsd Slot SD / SDHC kártyákhoz 32 GB-ig Akkumulátor Li-ion akkumulátor, 3,7 V, névleges kapacitás 11,6 Wh, min mérés Mérési elv Tapintótűs eljárás Tapintó induktív csúszótalpas tapintó Mérőerő N 0,75 mn Rend. sz Listaár EUR 2430, EUR 2095, Mahrlights 2019 tavasz 27

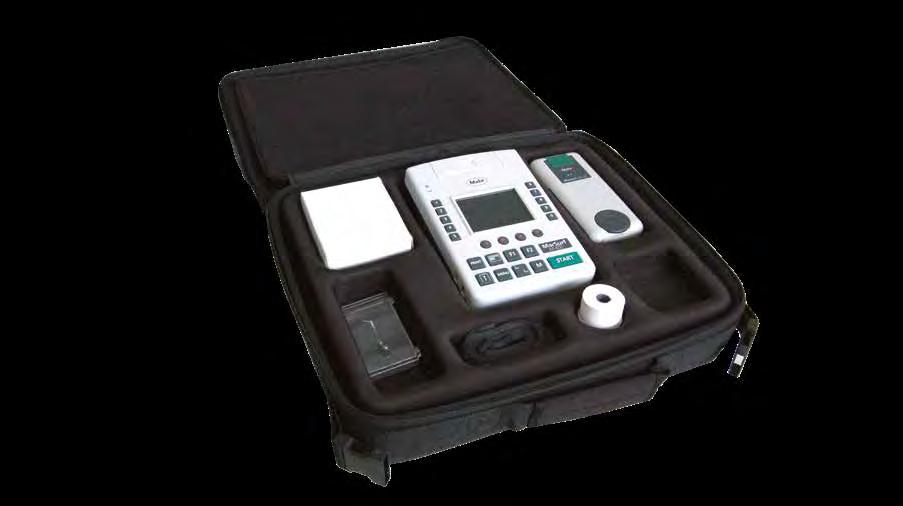

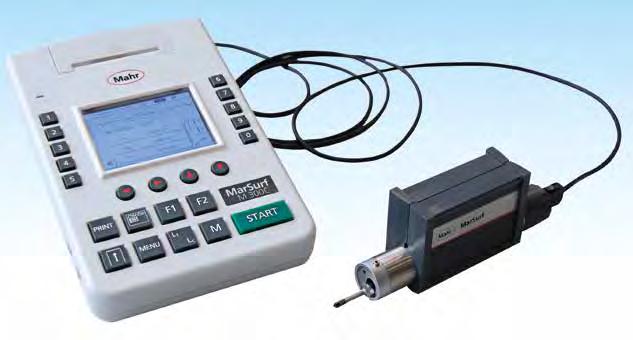

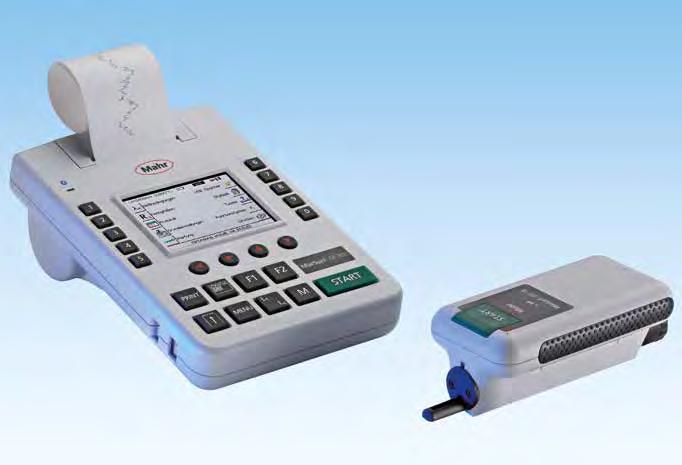

28 A PONTOS ÓRIÁS Mindenütt, ahol a felület struktúrája befolyásolja az alkatrész vagy a termék funkcióját, megmunkálását vagy külső megjelenését, ott a felület gondos ellenőrzésének nagy jelentősége van. Legkiválóbb minőség, legmagasabb kompetencia és tökéletes know-how A MarSurf felületmérés-technika mindezt kínálja! MarSurf M 300 C SET / M 300 SET Mobil érdességmérő készülék Pontos mérésekhez tökéletes a gyártásban USB Automatikus profilfelismerési funkció, valamint a szűrő és a hozzá tartozó tapintási szakasz hosszúság szabványnak megfelelő beállítása Választhatók egyedi tapintási szakaszok és rövidített profilszűrő R-profil (ISO/ASME/JIS), P-profil (MOTIF), anyaghányadgörbe és eredmény-jegyzőkönyv nyomtatása Mértékegységek (μm/μinch) és szabványok (ISO/JIS/ASME/MOTIF) választhatók M 300 C SET Megjegyzés: további külön előtoló készülék MarSurf RD 18 C2 keresztirányú tapintáshoz M 300 C-hez rendelhető! M 300 SET 3499, EUR Szállítási terjedelem M 300 C SET: Kiértékelő készülék M 300 C Hengeres előtoló készülék RD 18 C Standard tapintó PHT / 2 µm (szabványos) PRN 10 felületi érdesség etalon Mahr kalibrálási tanúsítvánnyal Magasságállító egység, tapintóvédelem, 1 x USB kábel (PC hez csatlakoztatáshoz), hordtáska stb. Kiegészítő tulajdonság M 300 SET: Mobil érdességmérő készülék opcionális vezeték nélküli kapcsolattal (Bluetooth) az előtoló készülékhez Szállítási terjedelem M 300 SET: Kiértékelő készülék M 300 Előtoló készülék RD 18 integrált etalonnal Standard tapintó PHT / 2 µm (szabványos) Magasságállítás, tapintóvédelem, 2 x USB kábel (PC-hez csatlakoztatáshoz és kábeles használathoz), hordtáska stb. Termék M 300 C M 300 Méréstartomány µm 350 Jellemző értékek Ra, Rz (Ry (JIS) Rz szerint), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) Rmr szerint), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Tapintócsúcs µm 2 Kalibráló funkció dinamikus Mentési lehetőség integrált tárhely max eredmény, max. 30 profil Előtoló készülék méretei (H x Szé x Ma) mm 139 x ø x 70 x 50 Kiértékelő készülék méretei (H x Szé x Ma) mm 190 x 140 x 75 Előtoló készülék súlya g kb. 300 Kiértékelő készülék súlya kg kb. 1 Mérési elv Tapintótűs eljárás Tapintó induktív csúszótalpas tapintó Mérőerő N 0,75 mn Rend. sz Listaár EUR 4470, 4470, EUR 3499, 3499, 28 Mahrlights 2019 tavasz

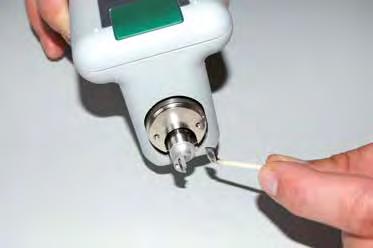

29 MARSURF M A LEGJOBB A "MOBILOK" KÖZÖTT! Nemcsak a mérőhelyiségben, hanem egyre inkább a gyártásban is szükség van az olyan felületek kiértékelésére, melyek szabad letapogatást igényelnek. Ez rendszerint a kezelői minőséggel szembeni magasabb követelményeket, több időráfordítást, több beállítási tevékenységet jelent. A MarSurf M 400 a "mobil felületmérés-technika" vonalán ezt a szükséges teljesítési tartalmat és ugyanakkor egyszerű és gyors kezelést kínálja. MarSurf M 400 Mobil érdességmérő készülék Mágneses tapintóbefogó-rendszer Mobil és helyhez kötött mérőkészülék Érdesség- és hullámosságmérések Tapintási szakaszok hossza max. 26 mm Több mint 50 R, W és P jellemző érték A Cutoff és a tapintási szakasz hosszának automatikus megválasztása szabvány szerint Dinamikus kalibráló funkció Kábeles és Bluetooth-kapcsolat előtoló készülék és kiértékelőkészülék között (4 m) Mágneses tapintóbefogó (break away probe) BFW 250 Motoros tapintónullázás (max. 7,5 mm) Szállítási terjedelem: MarSurf M 400 kiértékelőkészülék MarSurf SD 26 előtoló készülék BFW 250 tapintórendszerrel Standard tapintókar ( ) 1 tekercs hőpapír Nagy feszültségtartományú tápegység 3 adapterrel 2 x USB kábel (PC-hez történő csatlakoztatáshoz és kábeles alkalmazáshoz) Kezelési útmutató Praktikus szállítótáskában szállítva 7950, EUR Rend. sz BFW tapintórendszer mágneses tapintókar-tartóval Termék M 400 Mérési elv Tapintótűs eljárás Tapintó BFW szabad tapintórendszer Méréstartomány µm +/-250 µm (+/-750-ig háromszoros tapintókarhossznál) Profilfelbontás Méréstartomány +/- 250 µm: 8 nm Méréstartomány +/- 25 µm: 0,8 nm Szűrő ISO/JIS szerint Gauss-szűrő ISO (korábban ISO 11562) szerint, szűrő ISO szerint Cutoff Ic ISO/JIS szerint mm 0,25 mm, 0,8 mm, 2,5 mm, automatikus, változó Egyedi mérési szakaszok n száma ISO/JIS szerint 1-5 Tapintási sebesség mm/s 0,2 mm/s; 1,0 mm/s Mérőerő N 0,75 mn Jellemző értékek Több mint 50 jellemző érték az R-, P- és W-profilokhoz aktuális ISO/JIS vagy MOTIF (ISO 12085) szerint Rend. sz Listaár EUR 9150, EUR 7950, Mahrlights 2019 tavasz 29

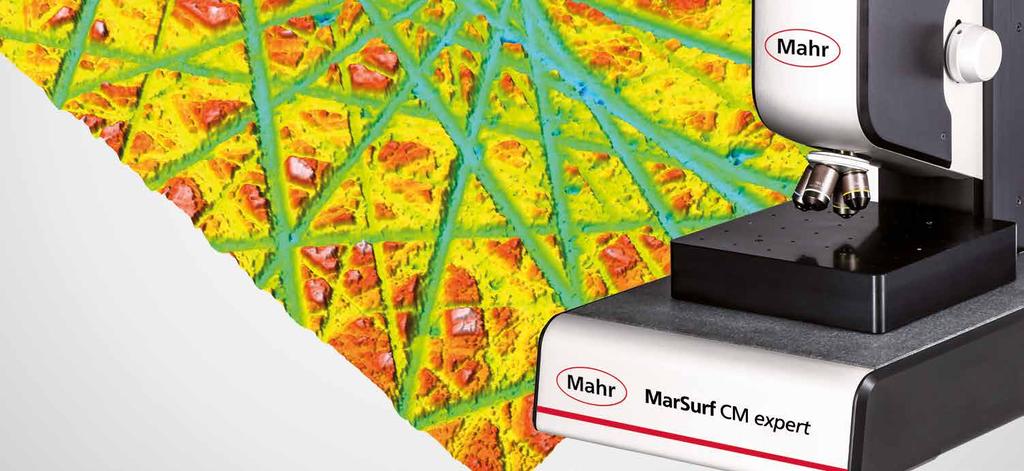

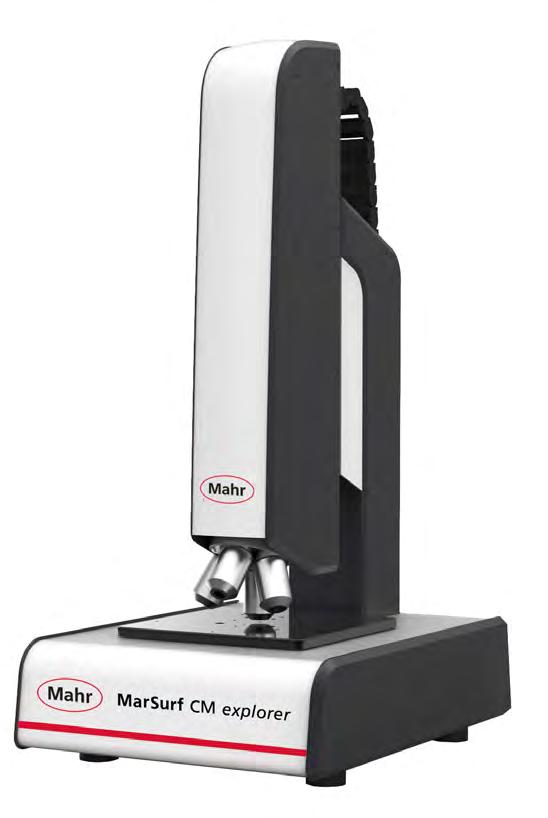

30 MarSurf CM - 3D-S OPTIKAI MIKROSZKÓPOK A MarSurf CM explorer egy komplett, kompakt és felhasználóbarát készülék a felületek pontos méréséhez és elemzéséhez. A MarSurf CM explorer generációja a jól bevált tulajdonságokat ötvözi a MarSurf CM technológia innovációival. A mérőrendszer HDR funkciókkal, automatikus tárgyfelismerés és minden irányú ütközésérzékelő funkciókkal van felszerelve. A MarSurf CM explorer kiválóan alkalmazható épp úgy a laboratóriumban, mint a termelési környezetben a minőségirányítás részére. Pusztán pár funkció lépéssel, gyorsan és egyszerűen szállít megbízható 3D-s mérési értékeket. MarSurf CM explorer Pontos 3D-s mérés Rugalmas mérési megoldások mindenhol 1 Maximális teljesítmény A nagy méréspont-sűrűség és másodpercek alatt elvégzett mérések kombinációja 2 Nagy pontosság a 16 bites HDR technológiával Legmodernebb képérzékelők, nagy teljesítményű optikák és pontos úthosszúságmérő rendszerek a szabványoknak megfelelő mérésekért 3 Valódi 3D-s mérési értékek Fizikai adatrögzítés a szabadalmazott konfokális multi-pinhole technológiával 4 Intuitív kezelés Átgondolt kezelői koncepció és ergonomikus munkahely megoldások 5 Egyszerű automatizálás Felhasználótól függő, az ipari követelményeknek megfelelő sorozatmérések 6 Robusztus kivitel Nagy ismétlési pontosság a gyakorlatiasan megtervezett ipari kivitelnek köszönhetően 7 Nagyfokú rugalmasság A hardver-komponensek moduláris felépítése, nagy teljesítményű szoftver-megoldások és szabványos interfészek 30 Mahrlights 2019 tavasz

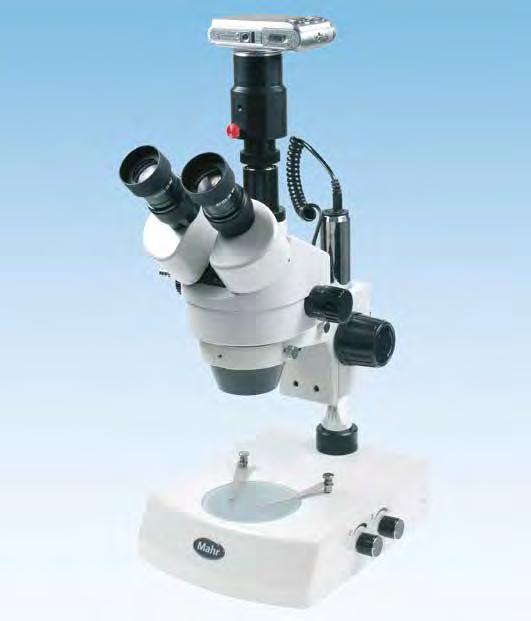

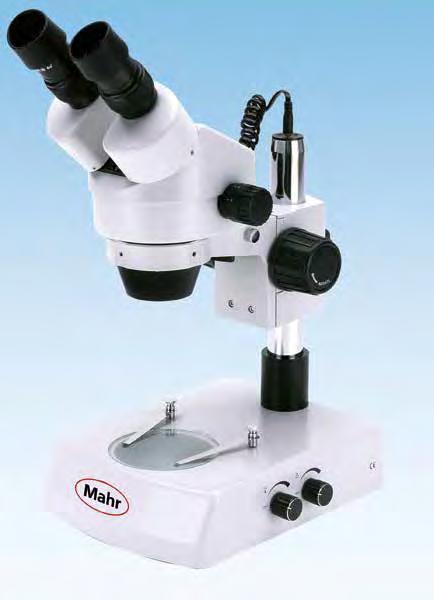

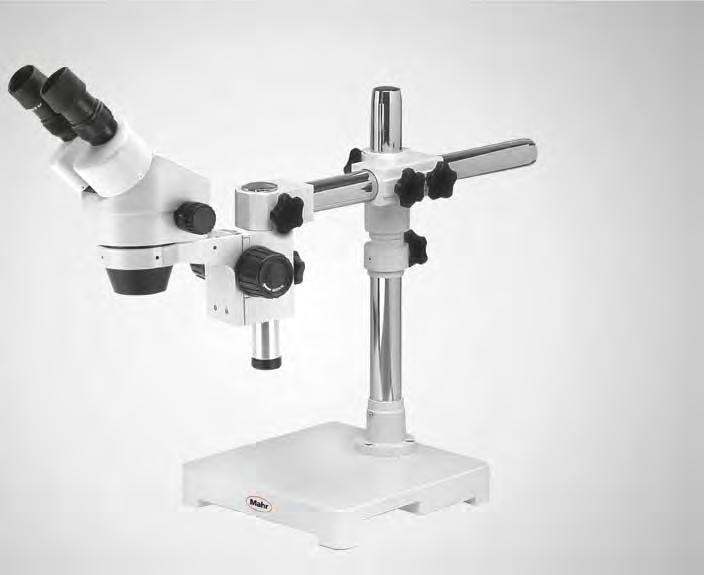

31 AZ ÁTTEKINTÉS A MÉRÉSTECHNIKÁBAN A MarVision termékcsoport optikai mérőkészülékeivel a Mahr gyors és megbízható megoldást kínál a legkülönfélébb mérési feladatokhoz. Legyen szó a gép- vagy orvostechnikai ipar precíziós termékeiről vagy miniatűr elektronikai alkatrészről a mérőkészülék legnagyobb pontossága ugyanúgy, mint a hatékony kezelő- és kiértékelő egység garantálják az Ön magas elvásásainak történő megfelelést. MarVision SM 150 / SM 151 / 160 Sztereo zoom mikroszkóp A munkadarabok vizsgálata a gyártásban és a minőségbiztosításban 786, EUR Rend. sz Kiváló optika a nagy fényerejű, éles, háromdimenziós képek készítéséhez Nagyítás zoom objektívvel állítható Fókuszálás ergonomikus kézikerékkel, bal- és jobbkezesek részére mindkét oldalon elhelyezve 45 prizmafej, 360 -kal elforgatható, pupillatávolság beállítható (54-76 mm) dioptriakiegyenlítés 12 V / 15 W világítás, integrált ráeső és átmenő fény, fokozatmentesen szabályozható (csak SM 150) Három lencsés sztereo zoom mikroszkóp CamSettel (csak SM 151) 1130, EUR Rend. sz , EUR Rend. sz Termék Nagyítás Látószög Optika tubus Látómezőátmérő Munkatávolság max. munkadarab magasság Rend. sz. Listaár mm µm mm mm EUR EUR SM , 786, fokozatmentes Két lencsés SM , 1130, 7-45-szörös SM 151 Három lencsés , 1570, Tartozék 150 lr LED-es körfény ,50 195, Mahrlights 2019 tavasz 31

32 FELÜLETEK EGYSZERŰ ELEMZÉSE Ismerje meg a Mahr 3D-s méréstechnikáját a Mahr "3D-s felület 2019" bemutató sorozatán MOST INGYENES BEJELENTKEZÉS A gyártóüzemek partnere a világ minden részén. Ügyfeleink közelében. Mahr GmbH Carl-Mahr-Straße 1, Göttingen / Reutlinger Str. 48, Esslingen Telefon: , Fax: info@mahr.de, Mahr GmbH A gyártmányaink módosításának jogát különösen a műszaki tökéletesítés és továbbfejlesztés érdekében fenntartjuk. Ezért minden ábra, számadat stb. tájékoztató jellegű. A megadott árak nem kötelező érvényűek. A nettó árak, EUR-ban ÁFA nélkül értendők, ig érvényesek HU
