KÖZLEKEDÉS ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELIVIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Közlekedés ismeretek középszint 1711 ÉRETTSÉGI VIZSGA 017. május 17. KÖZLEKEDÉS ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELIVIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A tesztfeladatokban csak egy helyes válasz fogadható el. Ha a vizsgázó jelölése nem egyértelmű, nem kaphat pontot. Ha a zárt jellegű (teszt) feladatoknál az összes lehetséges választ megjelöli, akkor nem kap pontot. Ha a javítási-értékelési útmutatóban szereplő megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. Tévedés esetén helyes megoldásnak csak a vizsgázó egyértelmű javítása fogadható el. A számítást igénylő feladatoknál, amennyiben a számolási hibából származó helytelen részeredmény további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt pontozás szempontjából helyes végeredménynek kell tekinteni. A vizsgázóknak a feladatmegoldás során kapott eredményei eltérhetnek a javításiértékelési útmutatóban megadott értékektől (számológép használata, megengedett kerekítési szabály alkalmazása, π, stb.) 1711 írásbeli vizsga / május 17.

3 Teszt jellegű feladatok 1. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A partnerbiztonság lényege, hogy a tehergépjárművek, autóbuszok vezetői nagy figyelmet fordítsanak a közlekedés többi résztvevőjére, tekintsék őket közlekedési partnereknek. Igaz Hamis. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A közúti közlekedésben az alsóbbrendű utak az úthálózat gerincét képezik, az egész ország területét érintik, távolsági és nemzetközi forgalmat szolgálnak ki. Igaz Hamis 3. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! Az arányszám a térképen azt mutatja, hogy az ábrázolt távolság hányszor kisebb a térképen, mint a valóságban. Igaz Hamis 4. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A Budapest Szob vasúti fővonal Szlovénia felé létesít összeköttetést. Igaz Hamis 5. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A marketingmix melyet 4P módszernek is hívnak a marketingeszközök különféle kombinációját jelenti. Igaz Hamis 6. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A fuvarozás fogalma a 013. évi V. törvény (Polgári törvénykönyv) alapján: Fuvarozási szerződés alapján a fuvarozó a küldemény rendeltetési helyére történő továbbítására és a címzettnek történő kiszolgáltatására, a feladó díj fizetésére köteles. Igaz Hamis 7. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A vasútra feladott árukat teherkocsikban fuvarozzák, a fuvarozási folyamat egysége tehát a vasúti kocsi. Igaz Hamis 1711 írásbeli vizsga 3 / május 17.

4 8. feladat a) Az E75-ös számú európai közúti főútvonal Nagy-Britanniából indul és Oroszországban ér véget. b) Az E75-ös számú európai közúti főútvonal Norvégiából indul és Görögországban ér véget. c) Az E75-ös számú európai közúti főútvonal Svédországból indul és Spanyolországban ér véget. 9. feladat a) Portugália egyik jelentős tengeri kikötője Bilbao. b) Olaszország egyik jelentős tengeri kikötője Bilbao. c) Spanyolország egyik jelentős tengeri kikötője Bilbao. 10. feladat a) Öntöttvas vasúti síneket Németországban alkalmaztak először az 1800-as évek elején. b) Öntöttvas vasúti síneket Magyarországon alkalmaztak először a Budapest Hegyeshalom vasúti fővonalon 1931-ben. c) Öntöttvas vasúti síneket Angliában alkalmaztak először 1767-ben. 11. feladat a) Nagy távolságú csővezetékes szállításnál kezdetek óta a csővezetéket (szállítócsövet) műanyagból állították elő. b) Nagy távolságú csővezetékes szállításnál kezdetekben a csővezeték (szállítócső) átmérője nem volt nagyobb 10-0 cm-nél. c) Nagy távolságú csővezetékes szállításnál a küldeményt minden esetben kis nyomáson (1- bar) továbbítják. 1. feladat Fejezze be az alábbi mondatot! Amennyiben a fuvarozó a fuvarozási határidő letelte után szolgáltatja ki a küldeményt a címzett részére, a fuvarozónak a) kötbért kell fizetnie. b) kocsiálláspénzt kell fizetnie. c) bírságot kell fizetnie írásbeli vizsga 4 / május 17.

5 13. feladat a) A közlekedés díjszabásaival szemben támasztott alaki elvárás, hogy nem tartalmazhat ellentéteset a Polgári törvénykönyvben foglaltakkal. b) A közlekedés díjszabásaival szemben támasztott alaki elvárás, hogy csak olyan árakat, díjakat tartalmazhat, melyeket az árhatóság jóváhagyott. c) A közlekedés díjszabásaival szemben támasztott alaki elvárás a közérthető, könnyen áttekinthető forma. 14. feladat a) A korlátolt felelősségű társaság vagyona a tagok törzsbetétjéből áll, melyet törzstőkének nevezünk. b) Napjainkban Magyarországon kizárólag zártkörűen működő részvénytársaságok végezhetnek gazdasági tevékenységet. c) A közkereseti társaság tagjai lehetnek bel-, illetve kültagok. 15. feladat a) Magyarország köztársasági elnöke rendeletekkel kormányoz. b) Magyarország köztársasági elnöke országos népszavazást kezdeményezhet. c) Magyarország köztársasági elnöke törvényeket alkot. 16. feladat a) A tolóhajózás előnye, hogy a géphajó és a bárkák zárt, merev rendszert alkotnak, így könnyebb a manőverezés. b) A vontatóhajózás előnye, hogy a géphajó és a bárkák zárt, merev rendszert alkotnak, így könnyebb a manőverezés. c) Az önjáró hajózás előnye, hogy a géphajó és a bárkák zárt, merev rendszert alkotnak, így könnyebb a manőverezés. 17. feladat a) Egyetemleges felelősség alatt azt értjük, hogy a gazdasági társaság tagjai a magánvagyonukkal is felelnek jogi cselekedeteikért. b) Korlátlan felelősség alatt azt értjük, hogy a gazdasági társaság tagjai a magánvagyonukkal is felelnek jogi cselekedeteikért. c) Korlátolt felelősség alatt azt értjük, hogy a gazdasági társaság tagjai a magánvagyonukkal is felelnek jogi cselekedeteikért írásbeli vizsga 5 / május 17.

6 18. feladat 3 pont Az alábbiakban három közúti közlekedésbiztonsági eszköz fogalmát és rövidítését látja. Párosítsa a meghatározásokat a mozaikszavakkal! Megoldását (a rövidítéshez tartozó sorszámot) írja a pontozott vonalakra! A) Segítségével a jármű könnyebben elindul, mert az aktuális tapadási viszonyokhoz illeszti a motor nyomatékát például nedves úton. B) Ez az eszköz a kerekekre szerelt jeladók adatai alapján következtet a blokkolásra. Ha a szenzorok úgy észlelik, hogy a kerék forgási sebessége az előre meghatározott határérték alá csökken, elektromágneses szelepek csökkentik, illetve korlátozzák az adott kerékhez jutó féknyomást úgy, hogy megmaradjon a gördülés. C) A gépkocsivezetőnek tolatáskor figyelmeztető hang jelzi, hogy mekkora távolság van még az akadályig. 1.) APS.) ASR 3.) ABS A).) B) 3.) C) 1.) 3x Rövid szöveges választ igénylő feladatok 19. feladat 1 Ismertesse a vasúti pálya felépítményének elemei közül az aljak, aljzatok három fajtáját! Válaszát a következő szempontok szerint készítse el: a) Sorolja fel az aljzatok kiviteli formáit! b) Készítsen egyszerű ábrákat mindhárom típushoz! c) Röviden jellemezze a különböző aljzatokat! a) Aljzatok kiviteli formái: magánalj, hosszalj, keresztalj. b) Ábrázolás: magánalj: Forrás: Lenzsér Levente Reider László: Közlekedési alapismeretek, Műszaki Kiadó, Budapest, írásbeli vizsga 6 / május 17.

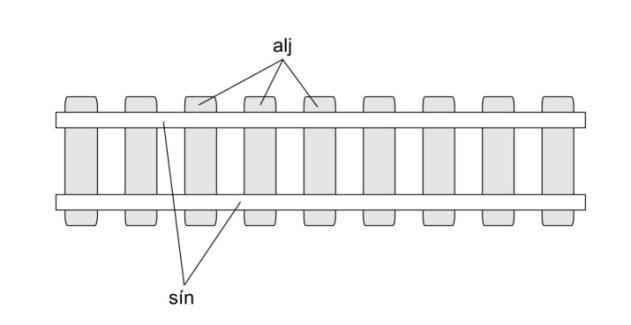

7 hosszalj: Forrás: Lenzsér Levente Reider László: Közlekedési alapismeretek, Műszaki Kiadó, Budapest, 015 keresztalj. Forrás: Lenzsér Levente Reider László: Közlekedési alapismeretek, Műszaki Kiadó, Budapest, 015 c) Rövid jellemzés: magánalj: A sínt fa- vagy vasbeton kockákra helyezik. Például javítóműhelyekben alkalmazzák, nagy hátránya, hogy nehéz a nyomtávot tartani. 1 + hosszalj: A sínszál alatt, azzal párhuzamosan fut az alj. Többek között javítóműhelyekben alkalmazzák, nagy hátránya, hogy nehéz a nyomtávot tartani. 1 + keresztalj: A leggyakoribb sínalátámasztás, mely esetben az alj a két sínszál alatt keresztben helyezkedik el. Legnagyobb előnye, hogy a megfelelő nyomtávolság viszonylag könnyen tartható, és ívben a pálya túlemelését is egyszerű megoldani írásbeli vizsga 7 / május 17.

8 0. feladat 8 pont Írja le, határozza meg a következő közgazdasági, közlekedés-gazdaságtani fogalmak jelentését: a) termelési tényezők, b) munka, c) tőkejavak, d) piac! a) Termelési tényezőknek nevezzük a termelés erőforrásait, vagyis azt a négy tényezőt, melyek segítségével termékeket állítunk elő, illetve szolgáltatásokat nyújtunk. VAGY Termelési tényezők alatt a természeti tényezőket, a tőkejavakat, az emberi munkaerőt, illetve a vállalkozót, vállalkozást értjük. b) Munka alatt olyan céltudatos emberi tevékenységet értünk, mellyel az ember a természet tárgyait saját szükségletei szerint átalakítja. VAGY A munka az ember szellemi, fizikai képességeinek összessége, melyeket termelési tevékenysége során felhasznál. c) A tőkejavak termeléssel előállított gépek, berendezések, eszközök, járművek, épületek stb. melyeket munkavégzésre használunk, tehát újabb termékeket és szolgáltatásokat állítunk elő/nyújtunk velük. d) A piac a kereslet és a kínálat találkozásának helye. VAGY A piac a tényleges és potenciális eladók és vevők, azok cserekapcsolatainak és a piaci szabályozásnak a rendszere, melynek legfőbb tényezői a kereslet, a kínálat és az ár írásbeli vizsga 8 / május 17.

9 1. feladat 10 pont Mutassa be az alábbi szempontok alapján a Budapest Sátoraljaújhely országhatár vasúti fővonalat: a) legalább öt érintett település; b) belföldi jelentősége; c) nemzetközi összeköttetés! a) Érintett fontosabb települések: Budapest-Keleti pályaudvar Rákos Gödöllő Aszód Hatvan Vámosgyörk Kál-Kápolna Füzesabony Mezőkövesd Nyékládháza Miskolc Felsőzsolca Szerencs Mezőzombor Sárospatak 5 pont (A vasúti menetrendben a fővonalon található egyéb kisebb települések is elfogadhatók Sátoraljaújhely kivételével.) b) Belföldi jelentősége: Észak-Magyarország iparvidékeit és mezőgazdasági területeit kapcsolja össze a fővárossal. Budapest és Miskolc körzetében jelentős a hivatásforgalom. c) Nemzetközi összeköttetés: Szlovákia felé létesít közvetlen kapcsolatot írásbeli vizsga 9 / május 17.

10 Számítást igénylő feladatok. feladat 9 pont Mendéről Újszászra személyvonattal utazik egy pedagógus (közalkalmazott) továbbképzésre. Vele utazik 47 éves gyári dolgozó férje is, aki elkíséri az útra. Oda és vissza viszonylatú menetjegyeiket elővételben váltják meg. kocsiosztályra. A mellékletek segítségével határozza meg a díjszámítási távolságot! Állapítsa meg az utazók kedvezményét és menetdíját! Számítsa ki, hogy mennyibe kerül az utazás összesen! Díjszámítási távolság: 54 km A pedagógus kedvezménye: 50% A kísérő férj kedvezménye: Nincs kedvezménye A pedagógus menetjegyének ára: 560 Ft = 110 Ft A férj menetjegyének ára: 110 Ft = 40 Ft Összesen fizetendő menetdíj: 40 Ft Ft = 3360 Ft 1711 írásbeli vizsga 10 / május 17.

11 3. feladat 8 pont Egy személygépkocsi sík úton 90 km/h egyenletes sebességgel halad. Az autó nyomtávolsága 1,5 méter, magassága 1,6 méter, a levegő sűrűsége 1,3 kg/m 3. A személygépkocsi a légellenállás legyőzésére 6581,5 W teljesítményt fordít. A fenti adatok ismeretében számítsa ki a jármű légellenállási tényezőjének értékét! A = 0,9 l h = = 0,9 1,5 1,6 =,16 m 3 ρlev A cw v Pl = Pl c w = = 3 ρ A v lev 6581,5 c w = = 3 1,3, ,5 c w = = c w = 0,3 VAGY A = 0,9 l h = = 0,9 1,5 1,6 =,16 m 3 ρlev A cw v Pl = 3 1,3,16 cw ,5= 3 1,3,16 cw ,5= cw 6581,5 = 1316,5 = c w c w = 0, írásbeli vizsga 11 / május 17.

12 4. feladat 16 pont Egy város autóbuszjáratain utasszámlálást végeztek adott év május 0-án 14 és 18 óra között. A tíz autóbusz viszonylatra lebontva az alábbi adatokat kapták a szakemberek: a) Számítsa ki a 3-as viszonylaton felvett utasszámra vonatkozó koordinációs viszonyszámokat! Viszonylat Utasszám (fő) Koordinációs viszonyszám (%) y y1 = 1670 Vk1 = = 118,44% y 1410 kijelölt 1A y1a = 3 Vk1A =,84% y = 988 Vk = 11,91% 3 y3 = 1410 Vk3 = 100,00% 4 y4 = 005 Vk4 = 14,0% 5 y5 = 513 Vk5 = 36,38% 5M y5m = 101 Vk5M = 7,16% 8 y8 = 833 Vk8 = 59,08% 11 y11 = 1189 Vk11 = 84,33% 11B y11b = 61 Vk11B = 4,33% Minden helyesen kiszámított érték ot ér, összesen 10 pontot. b) Ábrázolja a kapott eredményeket derékszögű koordináta-rendszerben, oszlopdiagramon! A diagramon jelölje a következőket: mit ábrázolt a vízszintes és a függőleges tengelyen, melyik oszlop melyik viszonylathoz tartozik, áttekinthető %-os beosztást, az oszlopok pontos százalékos értékét! 1711 írásbeli vizsga 1 / május 17.

13 Koordinációs viszonyszámok (%) 50,00% 00,00% 150,00% 100,00% 50,00% 0,00% 11,91% 14,0% 118,44% 100,00% 84,33% 59,08% 36,38%,84% 7,16% 4,33% 1 1A M B Viszonylatok A diagram formája, megszerkesztése Tengelyek elnevezése Viszonylatok megnevezése Oszlopok százalékos adatainak jelölése Az y tengely áttekinthető beosztása 1711 írásbeli vizsga 13 / május 17.

14 5. feladat 7 pont Az alábbi táblázatban egy városi közlekedéssel foglalkozó vállalat trolibusz állományát látja életkor alapján. a) Képezzen osztály-középsőket az átlagszámításhoz! Végezze el az összegzést/összegzéseket! Trolibusz életkor kategória (év) Járműtípusok Állományban lévő darabszám (db) Osztály-középső (ismérv) (gyakoriság) < Ikarus-Skoda Tr ARC Tr187/TV.EU Škoda TrAC Škoda 1Tr Škoda 1Tr Ikarus 411T, Ikarus 435T, Škoda 1Tr, Solaris ŠkodaTrollino Škoda 1Tr, Ikarus 80T Ikarus 80T, Škoda 14Tr, Ikarus 435T Ikarus 80T, Škoda 14Tr 7 17 Összesen: db Az osztály-középsők meghatározására akkor adható pont, ha mindet helyesen írja be a vizsgázó, összesen ez a feladatrész ot ér. A gyakoriság összegzése ot ér. b) Határozza meg súlyozott számtani átlaggal a trolibuszpark átlagos életkorát! x i f i x s = = fi = = = = 35 év = 9,8 trolibusz 1711 írásbeli vizsga 14 / május 17.
