KÖZLEKEDÉS ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Közlekedés ismeretek emelt szint 1721 ÉRETTSÉGI VIZSGA május 16. KÖZLEKEDÉS ISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. A tesztfeladatokban csak egy helyes válasz fogadható el. Ha a vizsgázó jelölése nem egyértelmű, nem kaphat pontot. Ha a zárt jellegű (teszt-) feladatoknál az összes lehetséges választ megjelöli, akkor nem kap pontot. Ha a javítási-értékelési útmutatóban szereplő megoldások számánál több választ jelöl meg, akkor a többletválaszok számával a pontszámot csökkenteni kell. Tévedés esetén helyes megoldásnak csak a vizsgázó egyértelmű javítása fogadható el. A számítást igénylő feladatoknál, amennyiben a számolási hibából származó helytelen részeredmény további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt pontozás szempontjából helyes végeredménynek kell tekinteni. A vizsgázóknak a feladatmegoldás során kapott eredményei eltérhetnek a javításiértékelési útmutatóban megadott értékektől (számológép használata, megengedett kerekítési szabály alkalmazása, π stb.) 1721 írásbeli vizsga 2 / május 16.

3 Rövid választ igénylő feladatok 1. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! Az 1437-es szelvénykő szám a vasúti közlekedésben azt jelenti, hogy ez a pont a pálya kezdőpontjától 14 kilométerre és 370 méterre található. Igaz Hamis 2. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! Az ejtőcsövek gravitációs elven működő csővezetékek. Igaz Hamis 3. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A Duna Majna Rajna vízi út felezőpontja Dunaalmásnál található. Igaz Hamis 4. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A közúti árutovábbítási szerződésekről szóló 120/2016. (VI. 7.) Korm. rendelet alapján utólagos rendelkezés csak a tehergépjármű teljes rakományára vagy csak a teljes küldeményre adható. Igaz Hamis 5. feladat Döntse el az állításról, hogy igaz vagy hamis! Válaszát húzza alá vagy karikázza be! A szerződések érvénytelenségének esetei két nagy csoportba sorolhatók. Ezek a semmisség és a megtámadhatóság. Igaz Hamis 6. feladat 2 pont Húzza alá a helyes választ, vagy karikázza be annak betűjelét! a) A darabáru-szállító hajók különféle felhajtókkal és elválasztott rekeszekkel készülnek. b) A gázszállító hajók acélszerkezetéhez általában téglatest alakú tartályok kapcsolódnak, melyekben a küldeményt szállítják. c) A gördülőrakományt szállító hajókat Ro-Ro hajóknak nevezzük írásbeli vizsga 3 / május 16.

4 7. feladat 2 pont Húzza alá a helyes választ, vagy karikázza be annak betűjelét! a) A Budapest Szolnok Záhony vasúti fővonal a 80-as menetrendi mezőben található. b) A Budapest Szolnok Záhony vasúti fővonal érinti Cegléd állomást. c) A Budapest Szolnok Záhony vasúti fővonal Nyíregyházáig kétvágányú és villamosított, onnan egyvágányú és villamosított. 8. feladat 2 pont Húzza alá a helyes választ, vagy karikázza be annak betűjelét! a) A reklám személytelen, egyoldalú kommunikáció, ahol hiányzik a vevő fél azonnali reakciója. b) A PR tevékenység személytelen, egyoldalú kommunikáció, ahol hiányzik a vevő fél azonnali reakciója. c) A közvetlen (direkt) marketing személytelen, egyoldalú kommunikáció, ahol hiányzik a vevő fél azonnali reakciója. 9. feladat 2 pont Húzza alá a helytelen választ, vagy karikázza be annak betűjelét! a) A díjszabások egyik fontos alaki követelménye, hogy nem lehetnek ellentétesek az érvényben lévő jogszabályokkal. b) A díjszabások egyik fontos alaki követelménye, hogy áttekinthetőek, könnyen kezelhetőek legyenek. c) A díjszabások egyik fontos alaki követelménye az egyöntetűség vagyis az, hogy a közlekedési alágazatok díjszabásai közel azonos formában készüljenek. 10. feladat 2 pont Húzza alá a helytelen választ, vagy karikázza be annak betűjelét! a) A 83-as számú másodrendű főút érinti Pápa városát. b) A 68-as számú másodrendű főút érinti Győr városát. c) A 37-es számú másodrendű főút érinti Miskolc városát. 11. feladat 2 pont Húzza alá a helytelen választ, vagy karikázza be annak betűjelét! a) A vasúti pálya nyomtávolságát a sín futófelülete alatt 14 mm-rel mérik. b) A vasúti pálya túlemelését íves pályaszakaszokon alakítják ki. c) Az egyszerű kitérő váltójában található a mozgó tősín és a rögzített csúcssín. 12. feladat 2 pont Egészítse ki a mondatot a megfelelő városnevekkel! Válaszát írja a kipontozott részre! Hazánkban 1850-ben nyílt meg a Vác Pozsony közötti vasútvonal, mellyel létrejött a közvetlen vasúti kapcsolat Pest és Bécs között írásbeli vizsga 4 / május 16.

5 13. feladat 2 pont Egészítse ki a mondatot a helyes kifejezéssel! Válaszát írja a kipontozott részre! A hajók vízre bocsátását a sólya segíti, mely lejtős, sínekkel felszerelt vízhez vezető partszakasz. 14. feladat 2 pont Egészítse ki a mondatot a helyes kifejezéssel! Válaszát írja a kipontozott részre! A gerincvonalak szerepe a legjelentősebb a városi tömegközlekedési hálózatokban, ezek bonyolítják a legnagyobb forgalmat, itt jellemzően nagyobb kapacitású járművek közlekednek. 15. feladat 2 pont Az alábbiakban két közlekedés-gazdaságtani, piackutatási fogalmat olvas. Válassza ki az alatta található listáról, hogy melyik két fogalomról van szó! A megfelelő betűjelet írja a fogalom utáni vonalra! Olyan piackutatási módszer, amely során az emberek viselkedését előre megtervezett módon nyomon követik, az adatokat rögzítik, a piackutató végig a háttérben marad. c E piackutatási módszer során minden megkérdezettnek ugyanazokat a kérdéseket teszik fel, a piackutatók egységes kérdőívekkel dolgoznak. f a) primer információk b) szekunder információk c) megfigyelés d) kísérlet e) mélyinterjú f) standard interjú 1721 írásbeli vizsga 5 / május 16.

6 16. feladat 5 pont Soroljon fel az M5-ös autópálya által érintett települések közül ötöt! Budapest, Lajosmizse, Kecskemét, Kiskunfélegyháza, Szatymaz, Szeged, Röszke Egyéb, a felsorolásban nem szereplő, az autópálya által érintett települések is elfogadhatók. Minden helyes település ot ér írásbeli vizsga 6 / május 16.

7 17. feladat 7 pont Ismertesse a vasúti árufuvarozás üzemvitelének területéről a küldemény átvételét a fuvarozó részéről! A folyamatleírás során térjen ki a következőkre: Miért fontos mozzanat ez? Az áruátvétel azért fontos mozzanat, mert a küldemény ekkor kerül át a fuvarozó őrzésébe. 2 pont Sorolja fel az áruátvételi munkafolyamat lépéseit! - Megvizsgálják a küldeményt; - megállapítják az áru, küldemény mennyiségét; - ellenőrzik a csomagolást; - ellenőrzik a rakodást; - valamint kitöltik és átadják/átveszik az okmányokat, rögzítik a fuvaroztató közléseit, rendelkezéseit írásbeli vizsga 7 / május 16.

8 18. feladat 6 pont Határozza meg a következő fogalmak jelentését a légi közlekedés területéről! a) Sárkány: A sárkány a repülőgép szárnyait, vezérsíkjait, törzsét és futóművét egyesíti. 2 pont b) Állásszög: A szárnyak a törzs tengelyével egy bizonyos szöget zárnak be, melyet állásszögnek neveznek. 2 pont c) Felszállótömeg: A felszállótömeg a repülőgép saját tömegének, az üzemanyag tömegének és a szállított hasznos teher tömegének együttese. 2 pont 1721 írásbeli vizsga 8 / május 16.

9 19. feladat 7 pont Ismertesse a közúti közlekedés üzemviteli teljesítményei, mutatószámai közül az átlagos gépjárműállományt az alábbi szempontok szerint: miért van szükség a számítására, Egy adott időszakban a járműpark állománya változik, történnek selejtezések és új beszerzések. Akkor van szükség a számítására, ha egy számmal kell jellemezni ezt a sokaságot. jele, mértékegysége, G á [db autóbusz, illetve tehergépjármű] kiszámítása, G á Gi Ni N az összefüggésben használt jelölések megnevezése! G i az egyes járműcsoportok darabszáma, N i a járműcsoportok állományban eltöltött ideje, N pedig az egész időszak naptári napjainak száma. Amennyiben a vizsgázó más jelölési rendszert alkalmaz, de az összefüggés megfelelő, a pontszámok megadhatók írásbeli vizsga 9 / május 16.

10 Számítást igénylő feladatok 20. feladat 17 pont Hódmezővásárhelyről Orosházán keresztül Mezőtúrra utazik vonattal két szülő 3 gyermekükkel. A legkisebb gyermek 4 hónapos, a középső 4 éves, a legidősebb pedig 8 éves. Velük utazik még egy 15 éves nappali tagozatos középiskolás tanuló, aki a gyermekek unokatestvére, valamint a gyermekek 67 éves nagymamája. A mellékletek segítségével határozza meg a díjszámítási távolságot! Állapítsa meg az utazók kedvezményét és menetdíját! Számítsa ki, hogy mennyibe kerül az utazás összesen! Díjszámítási távolság: Hódmezővásárhely Orosháza: 31 km Orosháza Mezőtúr: 63 km Összesen: 94 km Megilleti-e a családot a nagycsaládos kedvezmény? Igen. Egyik szülő kedvezménye: 90% Másik szülő kedvezménye: 90% 4 hónapos gyermek kedvezménye: Díjmentes. 4 éves gyermek kedvezménye: Díjmentes. 8 éves gyermek kedvezménye: 90% 15 éves gyermek kedvezménye: 50% Nagyszülő kedvezménye: Díjmentes. Egyik szülő menetdíja: 185 Ft Másik szülő menetdíja: 185 Ft 4 hónapos gyermek menetdíja: 0 Ft 4 éves gyermek menetdíja: 0 Ft 8 éves gyermek menetdíja: 185 Ft 15 éves gyermek menetdíja: 930 Ft Nagyszülő menetdíja: 0 Ft Összesen fizetendő menetdíj: 1485 Ft 1721 írásbeli vizsga 10 / május 16.

11 21. feladat 12 pont Egy négyhengeres négyütemű Otto-motorról a következő adatok ismertek: hengerátmérője 75 mm, a dugattyú lökethossza 77 mm, az égéstér térfogata 80 cm 3, mechanikai hatásfoka 90%, az indikált középnyomás 1,2 MPa, a motor fordulatszáma 96 1/s. A fenti adatok ismeretében számítsa ki: a) a motor egy hengerének lökettérfogatát, b) a motor lökettérfogatát, c) a motor effektív középnyomását, d) az adott fordulatszámhoz tartozó effektív motorteljesítményt! a) b) c) d) 2 d π s Vl 4 7,5 2 π 7, ,18cm VL Vl z 340, ,72 cm p p η e i m , Pa 2 VL pe n Pe i 20, ,72 W 1721 írásbeli vizsga 11 / május 16.

12 22. feladat 5 pont Egy Otto-motor teljesítményét fékpadon vizsgálták. A vizsgálat során a motor teljesítménye 75 kw volt, a méréshez használt benzin sűrűsége 770 kg/m 3. Az üzemanyagból 1,92 kg-ot használtak fel a 10 perces mérés során. Ezen adatok ismeretében határozza meg, hogy hány liter tüzelőanyagot fogyasztana el a motor egy óra alatt! mtü Btü t 1,92 0,0032 kg 600 s Vρ B tü t Btü t V ρ 0, ,01496m 14,96 dm 14,96 l 770 vagy mtü Btü t 1,92kg 11,52 kg 1 h h 6 Btü V ρ 11,52 V 770 0, m 14,96 l 1721 írásbeli vizsga 12 / május 16.

13 23. feladat 7 pont Egy autóbusz-állomás jegypénztárának árbevételi adatait vizsgáltuk egy héten át. A következő adatok váltak ismertté: napok napi árbevétel (ezer Ft) bázisviszonyszám (bn) (%) láncviszonyszám (ln) (%) hétfő 955,45 100% --- kedd 762,45 79,80% 79,80% szerda 897,65 93,95% 117,73% csütörtök 856,36 89,63% 95,40% péntek 734,67 76,89% 85,79% szombat 511,36 53,52% 69,60% vasárnap 219,27 22,95% 42,88% Írja be a táblázat hiányzó értékeit! 1-2 rovat helyes kitöltése ot ér. 3-4 rovat helyes kitöltése 2 pontot ér. 5-6 rovat helyes kitöltése 3 pontot ér. 7-8 rovat helyes kitöltése 4 pontot ér rovat helyes kitöltése 5 pontot ér rovat helyes kitöltése 6 pontot ér rovat helyes kitöltése 7 pontot ér írásbeli vizsga 13 / május 16.

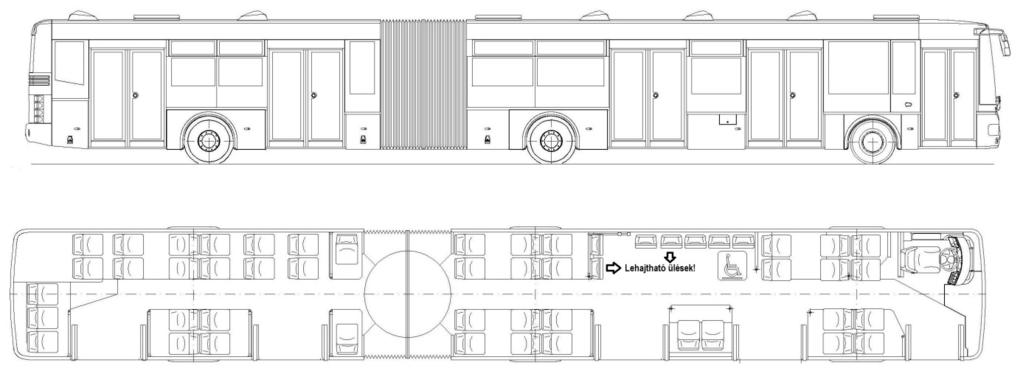

14 24. feladat 9 pont Az ábrán egy csuklós autóbuszt lát. A busz befogadóképessége a jellegrajzon látható ülőhelyek száma (a lehajtható ülések is beleszámítanak) és 78 fő állóhely (kapacitásszámítás során ezzel az értékkel számol az autóbuszt üzemeltető közlekedési központ). A jármű egy napi munkája során 375 kilométert fut összesen, melyből 336 kilométer a hasznos, járatban töltött. A többi futása szolgálati járat, garázsmenet. a) Határozza meg, mekkora az autóbusz napi férőhely-kilométer kapacitása! b) Mekkora a futáskihasználási-tényező értéke? c) Határozza meg a valós utaskilométer teljesítményt, ha a dinamikus kapacitáskihasználási tényező (zsúfoltsági mutató) 49%! Forrás: a) Határozza meg, mekkora az autóbusz napi férőhely-kilométer kapacitása! F b s k ö (52 fő ülő 78 fő álló) fhkm b) Mekkora a futáskihasználási-tényező értéke? sr f s ö 336 0,896 89,6% 375 c) Határozza meg a valós utaskilométer teljesítményt, ha a dinamikus kapacitáskihasználási tényező (zsúfoltsági mutató) 49%! U k d F k U k d F k 0, ,5 utkm 1721 írásbeli vizsga 14 / május 16.
