1 WBMOIN BrainCube Connect Telepítés Üzemeltetés Szinte az összes IMI Pneumatex eszköz* működtetése és vezérlése egy BrainCube Connect egységgel történik. Minden egyes leszállított termék mellé külön Telepítési útmutatót mellékelünk. Ez a Telepítési és üzemeltetési útmutató a TecBoxot** működtető és vezérlő BrainCube Connectre vonatkozik. A BrainCube Connect üzembe helyezése előtt az eszközt a mellékelt telepítési útmutató szerint kell telepíteni és csatlakoztatni a fűtő-, hűtő, szolár- vagy más rendszerhez. * A BrainCube Connect által működtetett és vezérelt IMI Pneumatex eszközök a következők: Compresso Connect, Transfero Connect, Vento Connect és Pleno PI Connect. ** A TecBox az az egység, amely magában foglalja a BrainCube Connect által működtetett és vezérelt összes szükséges pneumatikus és/vagy hidraulikus alkatrészt a tartály(oka)t kivéve.

2 hu Általános információk A szerelő- és a kezelőszemélyzetnek megfelelő szakismeretekkel kell rendelkeznie és ki kell képezni őket a berendezés kezelésére. Ezt a szerelési utasítást és különösen a termékkel együtt szállított különböző biztonsági - vizsgálati - szétszerelési utasításokat szereléskor, kezeléskor és az üzemeltetés során feltétlenül be kell tartani. A BrainCube Connect egy intelligens, univerzális, web alapú vezérlőegység, amely az összes általános működési elvű Pneumatex termékhez használható. Figyeli az összes műveletet, önszabályozó, továbbá memóriafunkcióval és magától értetődő, műveletközpontú menüstruktúrával rendelkezik. Különböző master-slave (fő és alárendelt) konfigurációban különböző BrainCube Connect egységek csatlakoztathatók a vízutántöltés, a kaszkád üzem, az üzemmódváltó rendszerekben a térfogat-kiegyenlítés ellenőrzése érdekében stb. A különböző adatkapcsolatok, mint az Ethernet és az RS 485, szinte korlátlan csatlakozást tesznek lehetővé más eszközökhöz és/vagy külső BMS rendszerekhez. Kiegészítő információk További információért, vagy nem standard illetve szokatlan beállításokért keresse az IMI-Hydronic Engineering ügyfélszolgálatát. Ügyfélszolgálat IMI Hydronic Engineering Switzerland AG Telefon: +41 (0) Mühlerainstrasse 26 Fax: +41 (0) CH Füllinsdorf Helyi irodák: 2

3 Tartalomjegyzék hu Oldal 4 Gyors indítás Elektromos és jelcsatlakozás 6 Áramellátás 6 Csatlakozók a BrainCube Connect egységen 7 Jelcsatlakozók 7 RS 485 csatlakozó 7 Ethernet és USB-csatlakozók 8 Digitális kimenetek Üzemeltetés 9 Lehetséges funkcionális működési módok 9 Általános működés 10 Paraméterek beállítása 10 BrainCube számítások és kijelzés 11 Első üzembe helyezés Üdvözlet Modus Indítás ellenőrzés paraméter 14 Információ állapot konfiguráció útmutató 15 Működés auto standby Vízutántöltés Vízutántöltési funkció Vízutántöltés vezérlés Master-Slave működés Alapelv MS párhuzamos működés MS IO izolált működés MS-PC nyomásszabályozás PR párhuzamos működés Adatinterfész - Kommunikáció 19 OD (digitális kimenet) 19 RS Ethernet 19 USB 20 IMI Hydronic Engineering internetes felület 23 Modbus RTU protokoll és üzemmód 25 ComCube DCA Kapcsolási rajz 26 C1 áramellátása 26 C2 áramellátása 27 Transfero TV áramellátása 27 Vento V.1 E(C) áramellátása 28 Biztonságos, igen alacsony feszültségű kapcsolatok 30 Interfészkapcsolat 3

4 hu Gyors indítás... A 4

5 Gyors indítás hu A 30 perc auto Kód: 0011 Menu Parameter/ Options/ Keylock/ 5

6 hu Elektromos és jelcsatlakozók Az elektromos vezetékezést és a csatlakozások kialakítását szakképzett villanyszerelőnek kell végeznie, a hatályos helyi előírások szerint. A BrainCube eszközt és az esetlegesen szabadon álló kimeneteket ki kell kötni az elektromos hálózatból az elektromos alkatrészeken végzett munkák előtt. Áramellátás A Compresso; Transfero 4/6/8/10/14; Vento 4/6/8/10/14 és Pleno számára: 1 x 230 V (+/- 10%) A Transfero TI; Transfero 18, Vento 18 számára: 3 x 400 V N P (+/- 10%) Minden esetben: ellenőrizze a villamos terhelést, a feszültséget, a frekvenciát és védelmi fokozatot a típustáblán. A vállalkozó által biztosítandó védelem: lásd a biztonsági - vizsgálati - szétszerelési utasításokat. Ellenőrizze, hogy az elektromos hálózat és az LT (level transmitter = szintérzékelő) mérőláb (a Transfero és Compresso készüléknél) helyesen van bekötve a termékhez tartozó, mellékelt telepítési útmutató szerint. Csatlakozók a BrainCube Connect egységen Az oldalsó burkolatok leszerelése (3): Egy kis csavarhúzó segítségével távolítsa el a csavartakaró kupakot (1), és lazítsa meg a 4 db Torx csavart (2). Az oldalsó burkolatok felszerelése: hajtsa végre a fenti műveletet fordított sorrendben. A kijelző burkolatának (5) szétszerelése csavarozással (4) csak A ( az 1:1 ) IMI Hydronic Engineering által végrehajtott szervizeléskor szükséges. 6 hnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Änderungen: Gewicht/Kg Format Massstab A4 1:4 Material Gezeichnet MS

7 Elektromos és jelcsatlakozók hu Jelcsatlakozók Az USB, Ethernet és RS 485 csatlakozók lehetővé teszik az adatátvitelt a különböző BrainCube készülékek vagy a BrainCube és a külső eszközök között. RS 485 csatlakozó Az RS 485 portok között az összeköttetést sodrott érpárú kábellel kell megvalósítani, ahol a huzal átmérője 0,5 mm². A megengedett legnagyobb távolság 1000 m. A jumper közvetlenül az RS 485 portok alatt található. A jumpernek a végponti készülékeknél (az első és utolsó) ON állásban kell lennie. A köztes készülékeknél a jumpert OFF állásba kell állítani vagy el kell távolítani. A sodrott érpárú kábel árnyékolását kizárólag az egyik oldalon kell bekötni. C ( 1 : 1 ) Jumper 1. Jumper pozíció off= OFF 2. Jumper pozíció on = ON (standard) Ethernet és USB-csatlakozók Egy téglalap alakú nyílás található a jobb felső sarokban (hátulról nézve). Helyezze be az Ethernet kábelt ebbe a nyílásba, hátulról. Húzza át a kábelt, vegye körül a kábelt a szigetelő habbal, majd húzza a habot a szögletes nyílásba annak érdekében, Änderungen: Gewicht/Kg Format Massstab hogy vízálló legyen. Ismételje meg az eljárást az USB kábellel és a jobb alsó A4sarokban 1:4 (hátulról nézve) lévő nyílással. Das Urheberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Änderungen: Betriebsanleitung BrainCube connect / BCC Schnittstellenstecker TA Hydronics Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf Das Urheberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. TA Hydronics Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf C B ( 1 : 2 ) Betriebsanleitung BrainCube connect / BCC RS485 Jumper Das Urheberrecht für diese Zeichnung steht der Firma TA HYDRONICS Switzerland AG, Füllinsdorf, zu. Ohne ihre schriftliche Genehmigung darf diese Zeichnung weder kopiert noch dritten Personen zugänglich gemacht werden. Gewicht/Kg Format Massstab A4 1:2 Änderungen: Material Gezeichnet MS Fachprüfung Geprüft BOM Freigegeben BOM Zeich. Nr Art. Nr. TA Hydronics Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf B Ethernet RJ45 Analóg Analog bemenet IN Digitális Digital bemenet IN RS485 RS485 Kimenet/Bemenet IN / OUT USB Material Gezeichnet MS Fachprüfung Geprüft SCJ Freigegeben SCJ Zeich. Nr Art. Nr. Betriebsanleitung BrainCube connect / BCC Schnittstellenanschluss ID6 GND/IN GND/Bemenet ID5 GND/IN GND/Bemenet IDA3 GND/+/IN GND/Bemenet Gewicht/Kg Format Massstab A4 1:2 Material Gezeichnet MS Fachprüfung Geprüft BOM Freigegeben BOM Zeich. Nr Art. Nr. 7

8 hu Elektromos és jelcsatlakozók Digitális kimenetek - Lásd a kapcsolási rajzot a 26. oldalon Ezek a potenciálmentes kimenetek lehetővé teszik: 1. Üzenetek továbbítását külső eszközök, például egy BMS vagy egy riasztóberendezés felé. 2. Vízutántöltés elindítását és leállítását egy külső eszköz, pl. Pleno vagy Vento esetében. 3. Nyitva/zárva jelek küldését a rendszer csatlakozó szelephez (MS-SCV) a Master-slave átkapcsolási rendszerekben. Kimenetek Információs üzenet Esemény üzenet Riasztási üzenet Gyári Az információs, esemény és riasztási üzenetek meghatározása a BrainCube-ban történik. au = riasztóegység as = riasztórendszer eu = esemény egység es = esemény rendszer iu = információs egység is = információs rendszer Üzenet M01_as p0 min. nyomás - PT be PT < p0 ki PT p0 + 0,1 M02_es pmax max. nyomás - PT PT p0 + 0,8 PT p0 + 1,1 PT psvs - 0,2 bar (Vento ) PT < p0 + 0,7 PT < p0 + 1,0 PT < psvs - 0,3 bar (Vento ) M03_au Lmin min. tartalom - LT LT < 10% LT > 25% M04_au Lmax max. tartalom - LT LT > 95% LT < 90% M05_eu Lmin min. tartalom - FT Többször is alacsony volt a vízszint a Nyugtázás a hiba elhárítása után M06_eu Lmin min. tartalom - LT megszakító tartályban Nincs víz a megszakító tartályban Nyugtázás a hiba elhárítása után M07_iu Ellenőrzés javasolt dátum > dátum beállítása a következő ellenőrzéshez Nyugtázás a hiba elhárítása után M08_eu Nyomástartás > 5 (C), 10 (T) ki/bekapcsolás/perc M11_es Vízutántöltés futási idő - FT vízutántöltés nonstop futási idő Nyugtázás a hiba elhárítása után M12_es Vízutántöltési gyakoriság - FT > 60 perc 4 vízutántöltési igény 10 percen belül az utántöltés lekapcsolása után Nyugtázás a hiba elhárítása után M13_au Vízutántöltés szivárog - FT FT (flow transmitter = átfolyásmérő) számol, bár nem igényel utántöltést Nyugtázás a hiba elhárítása után M14_es Max. vízutántöltési mennyiség - FT Éves utántöltési mennyiség túllépve Nyugtázás a hiba elhárítása után M15_eu Vízmérő - FT FT nem mér fogyasztást Nyugtázás a hiba elhárítása után M16_au Nyomásérzékelő - PTsys Hiba pl. kábelszakadás Automatikus javítás után M17_au Víztartalom érzékelő - LT Hiba pl. kábelszakadás Automatikus javítás után M18_au P/C1 szivattyú Kioldó biztosító vagy a motorvédelem Nyugtázás a hiba elhárítása után M18_au P/C2 szivattyú működésbe lépett Kioldó biztosító vagy a motorvédelem működésbe lépett Nyugtázás a hiba elhárítása után M20_iu P/C szivattyú futási idő 15 (T), 30 (C) perc Nyugtázás a hiba elhárítása után M21_iu Feszültségkimaradás 30 percnél hosszabb feszültségkimaradás Nyugtázás a hiba elhárítása után M22_eu Standby 30 percnél hosszabb standby Auto aktiválása M24_eu Vákuum A napi vákuumvizsgálat szivárgást A tömítettség ellenőrzése sikeres. M25 Master hiba állapított meg M16, M17, M18, M18 + M19 vagy feszültségkimaradás esetén Automatikus, ha Slave, nyugtázás, ha Master M27_au ROM BrainCube ROM rendszerhiba Forduljon az ügyfélszolgálathoz M28_au RAM BrainCube RAM rendszerhiba Forduljon az ügyfélszolgálathoz M30_au Belső BrainCube RAM hardverkommunikáció rendszerhiba Forduljon az ügyfélszolgálathoz M31_eu Vízlágyító betét élettartama A vízlágyító betét élettartama lejárt. A Vízkezelés ellenőrzési eljárás sikeres. M32_eu Vízlágyító betét kapacitása A vízlágyító betét kapacitása megtelt. A Vízkezelés ellenőrzési eljárás sikeres. M33_as Max. nyomás PAZ+ - PT PT > PAZ+ PT < PAZ+ - 0,1 M35_eu Nyomásérzékelő - PTvv Hiba pl. kábelszakadás Automatikus javítás után M37_au M1 motoros szelep M1 kalibrációs hibája A motoros szelepek ellenőrzése sikeres. M39_au PRV nyomáscsökkentő szelep Rosszul van beállítva a nyomáscsökkentő Nyugtázás a hiba elhárítása után M40_iu Szoftverfrissítés Amikor új szoftververzió elérhető M43_au V3 szivattyú szabályozó szelep V3 nem megfelelően nyit Nyugtázás a hiba elhárítása után (1) TV: A BrainCube Connect által nyújtott információkon felül ellenőrizze a DV 3 szelep beállításait (4) A pe végnyomást 30 perc működési idő után sem lehetett elérni. (2) A utántöltés lekapcsolási pontját (LT = 30%) 60 perc működési idő után sem lehetett elérni. (5) Csak akkor lényeges, ha az utántöltés aktív (3) A BrainCube által kiszámított rendszerértéktől függően. C T V P Megjegyzés 1) 2) 5) 5) 3), 5) 5) 4) 8

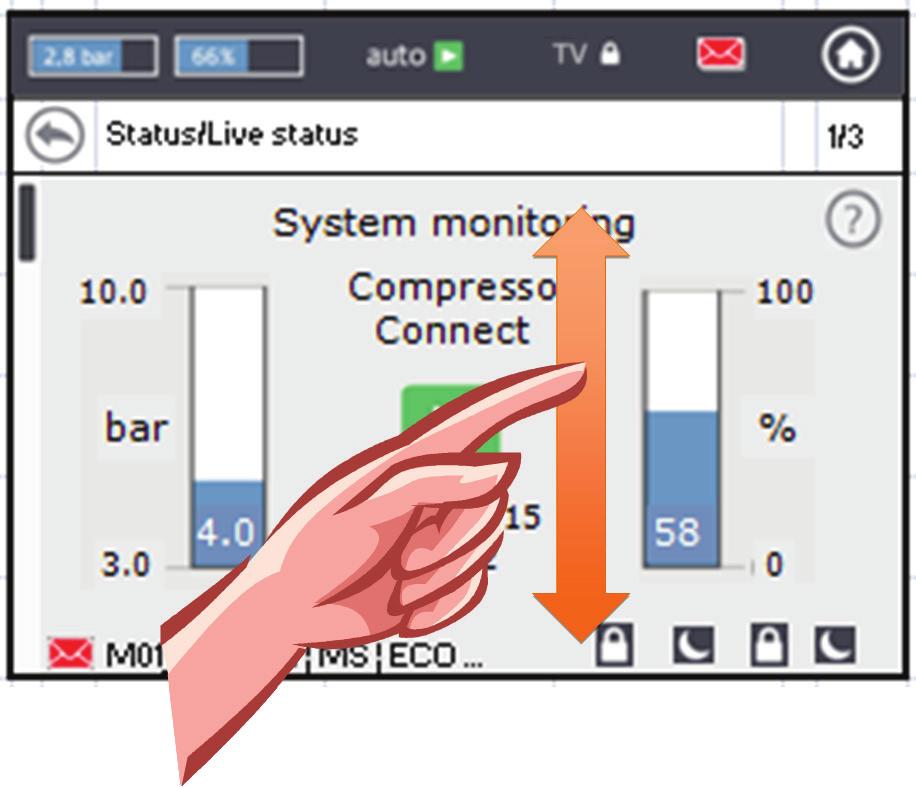

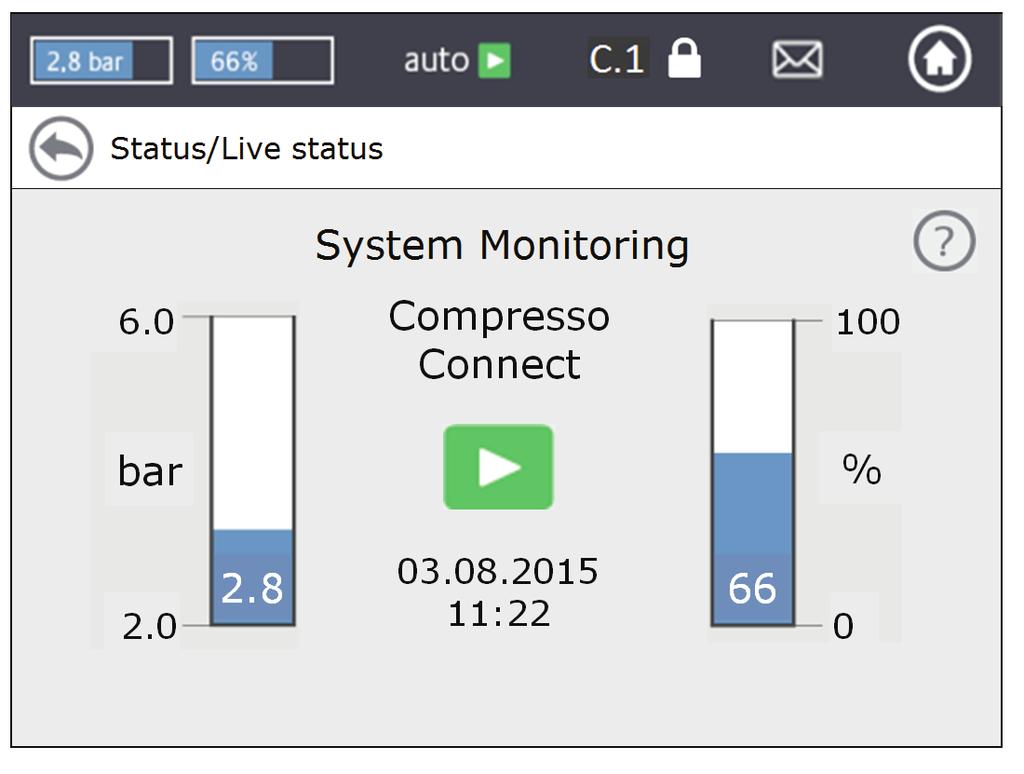

9 Üzemeltetés Lehetséges funkcionális műveletek Általános működés hu Lehetséges funkcionális műveletek Vízutántöltés parancs: lásd a 16. oldalon Kommunikáció külső eszközökkel: lásd a 17. oldalon Master-slave működés: lásd a 18. oldalon Általános működés A következő áttekintő kezdőképernyő látható a 3,5 "-os TFT LCD kijelzőn. Auto: a készülék automatikus működése Standby: ha a készüléket már beüzemelték, de még nem helyezték üzembe Start-up: a beüzemeléshez és a beindításhoz szükséges valamennyi paraméter bevitele Check: a készülék összes működő elemeinek és funkcióinak ellenőrzése Parameter: az összes bevitt paraméter módosításának lehetősége Azok a képernyők, amelyeken egy görgetősáv látható, csúsztathatóak. Status: hozzáférés az aktuális adatokhoz, működési nézetekhez és az üzenetnaplóhoz Configuration: az összes számított érték áttekintése a bevitt adatok alapján Manual: A Telepítési és üzemeltetési útmutató megjelenik a képernyőn A képernyő felső sora rögzített sor, függetlenül attól, hogy melyik menüben vagyunk. Ez gyors információt és a súgó, az állapot és a működés menühöz, valamint az üzenetlistához gyors hozzáférést biztosít. A rendszer nyomása A gombok vagy az értéket tartalmazó kis képernyők megérintésével közvetlenül az alább jelzett súgó menükbe jutunk. Ugrás az aktuális állapotra A tartály(ok) tartalma Ugrás az aktuális állapotra Üzemmód Ugrás a működési mód kiválasztásához A készülék típusa Ugrás az aktuális állapotra Billentyűzár Ugrás a kezdőképernyőre Billentyűzár Ugrás az üzenetnaplóra Home Hozzáférés az üzenetnaplóhoz A készülék típusától függően az útmutatóban említett elemek némelyik nem aktiválódik. Az Ön készülékének minden aktív eleme megjelenik a BrainCube Connect ablakokban. megnyit egy több információt tartalmazó súgó szöveget vissza vagy visszatérés az előző képernyőre vagy sorra tájékoztat, hogy van egy üzenet, és színkóddal jelzi a fontosságát -Piros boríték = riasztási üzenet: azonnali intézkedésre van szükség. A készülék vagy a csatlakoztatott rendszer elsődleges funkciója hibás. -Narancssárga boríték = esemény üzenet. Hibás funkció vagy állapot, amely nem befolyásolja az elsődleges funkciókat. Meg kell vizsgálni a készüléket vagy a rendszert. -Zöld boríték = információs üzenet: hasznos információ áll rendelkezésre Billentyűzár = be Billentyűzár = ki a készülék éjszakai pihenés módra van kapcsolva (pl. a gáztalanítási funkció ki van kapcsolva ebben az üzemmódban) az elem ellenőrizve van, elindult vagy hozzáférhető 9

10 hu Üzemeltetés Paraméterek beállítása Paraméterek beállítása Hst - Statikus magasság 1. változat: Ön állítja be a tényleges statikus magasságot. 2. változat: Ha azt szeretné, hogy a nyomástartó berendezés egy adott nyomáson működjön, akkor a statikus magasságot a következőképpen állíthatja be: A Compresso esetében: Hst = (pman - 0,7) bar * 10 A Transfero esetében: Hst = (pman - 0,8) bar * 10 A nyomásértéknek meg kell felelnie a tényleges statikus magasságnak. Példa: Tényleges statikus magasság : Hst =21 m Megadott nyomás : pman = 3,5 bar Beállítandó statikus magasság : Hst = 28 m A Compresso esetében: Hst = (3,5-0,7) bar * 10 = 28 m A Transfero esetében: Hst = (3,5-0,8) bar * 10 = 27 m 1. változat psvs TAZ ΔpP Nyomástartó berendezés PT Hst TAZ = A rendszer lekapcsolási hőmérséklete. A TAZ biztonsági berendezés rendszerint a hőtermelőre van szerelve. psvs - A biztonsági szelep megszólalási nyomása. A biztonsági berendezés rendszerint a hőtermelőre van szerelve. Ha a hőtermelő h értékkel (m) mélyebben van, mint a nyomástartó, akkor a BrainCube psvs-beállítására az alábbi érvényes: psvs h/10, ha magasabban van: psvs + h/ változat Hst pman psvs BrainCube számítások és kijelző Min. nyomás p0 = Hst/10 + pv (TAZ) + 0,3 bar Ha a nyomástartó a keringtető szivattyú(k) szívóoldalára kerül bekötésre. p0 = Hst/10 + pv (TAZ) + 0,3 bar + Δpp A nyomástartó nyomóoldali bekötésekor vegye figyelembe a keringtető szivattyú(k) Δpp nyomáskülönbségét. Nyomás alá helyezés Compresso Transfero Vento Pleno pa kezdeti nyomás p0+0,3 bar p0+0,3 bar p0+0,3 bar p0+0,3 bar pe végnyomás p0+0,5 bar p0+0,7 bar pe=psvs-0,5 bar, ha a psvs 5 bar pe=psvs x 0,9 bar, ha a psvs > 5 bar Vízutántöltés Compresso Transfero Vento Pleno Indítás 20% 20% p0+0,2 bar p0+0,1 bar Leállítás 30% 30% p0+0,5 bar p0+0,4 bar 10

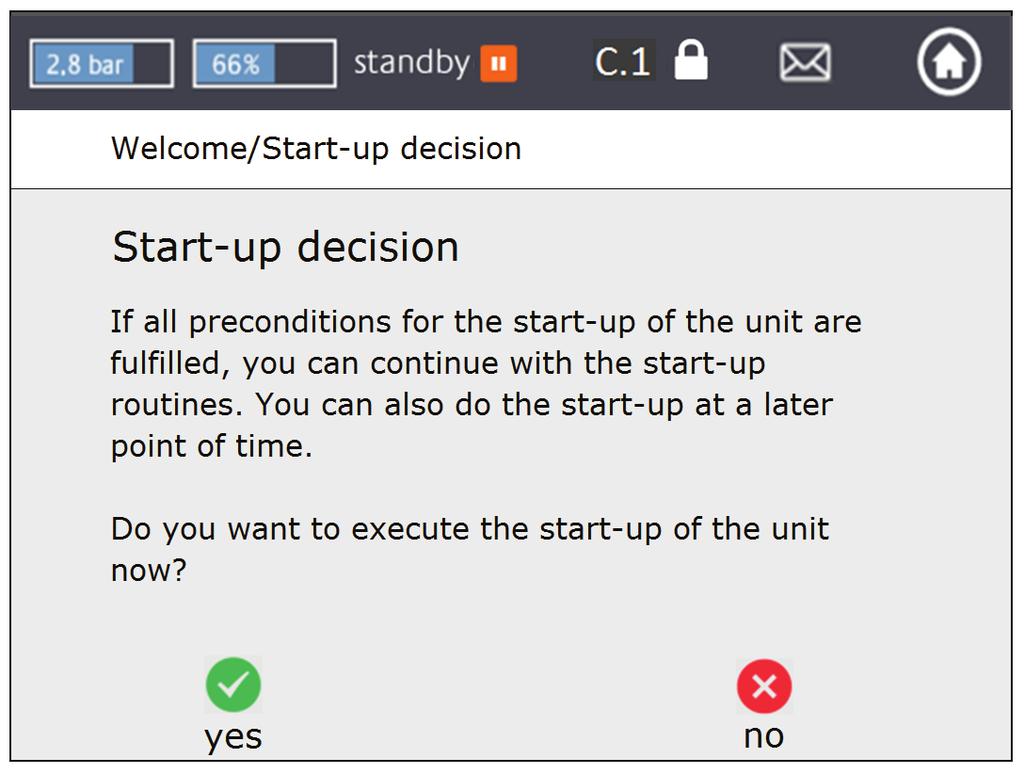

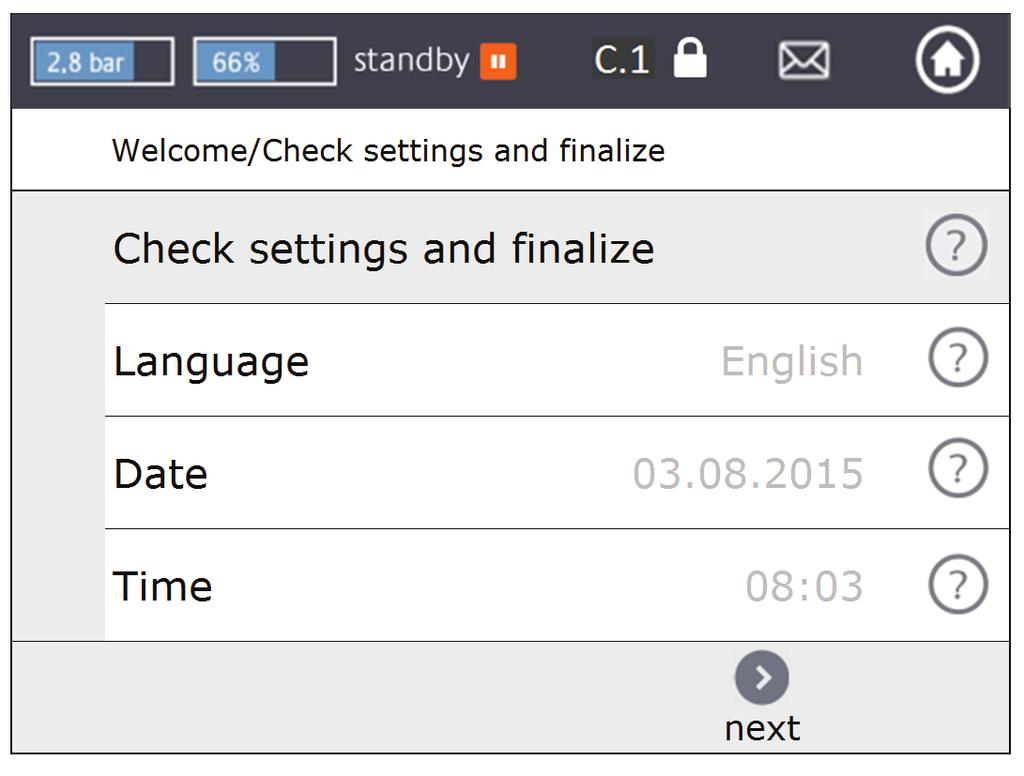

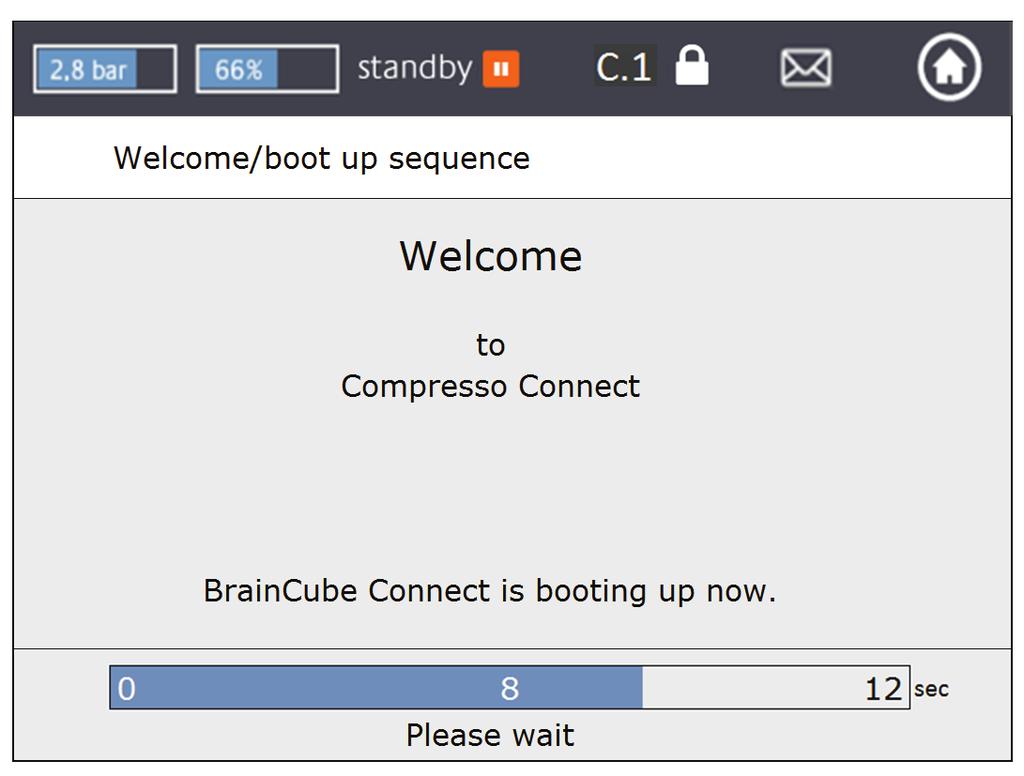

11 Üzemeltetés Első üzembe helyezés hu Üdvözlet A készülék első bekapcsolásakor Üdvözlet köszöntéssel jelentkezik be a vezérlő. Válassza ki a kívánt nyelvet, adja meg a dátumot, az időt és a téli-nyári változást. Olvassa el és nyugtázza a biztonsági utasítást. A felhasználói felület oktató néhány ablakban bemutatja a BrainCube Connect működését. A fejezet a bevitt paraméterek áttekintésével végződik, amit követően áttérhet magára a beindításra. A MODUS területen belül a paraméter almenüben az összes beállított paraméter később módosítható. 11

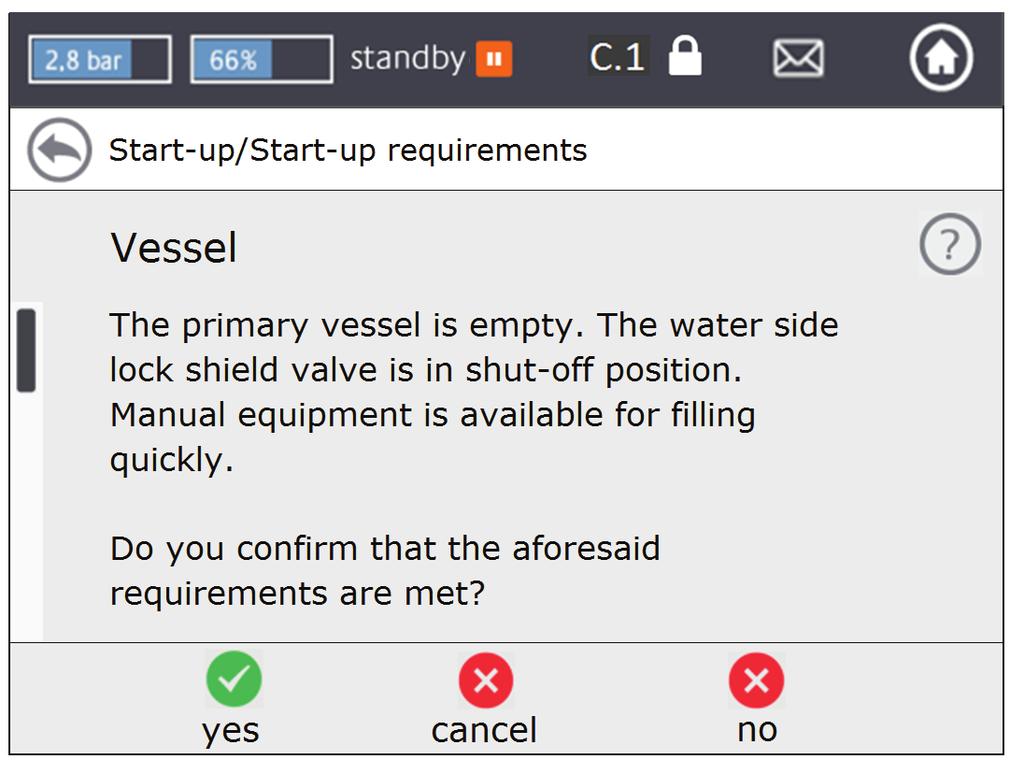

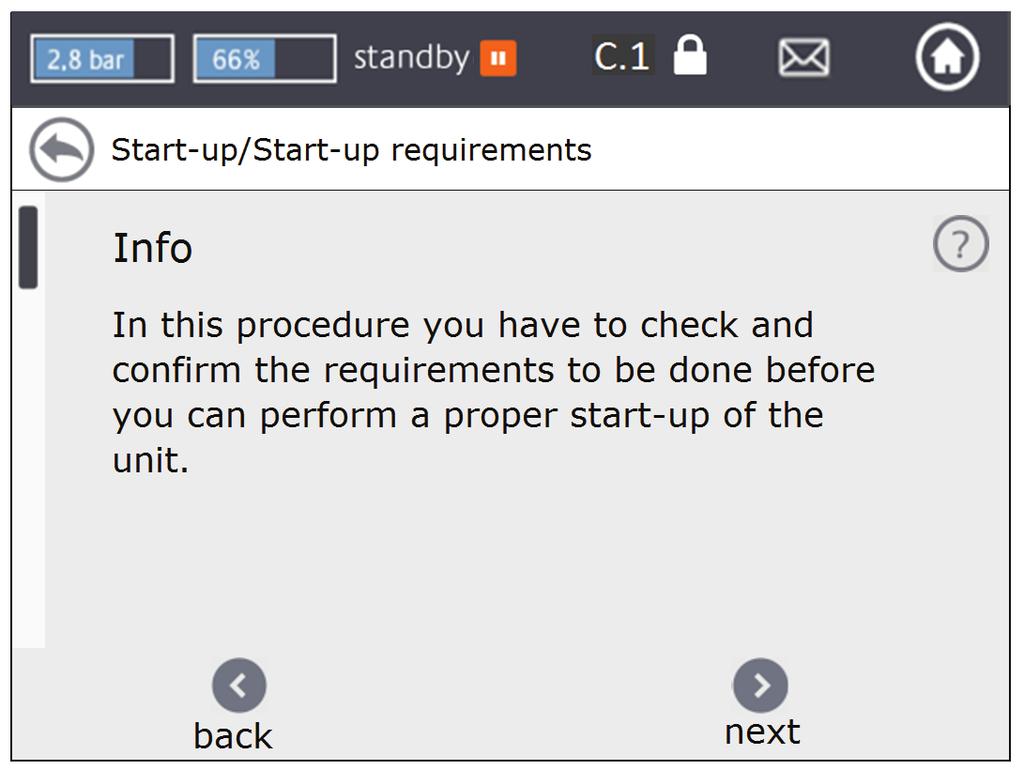

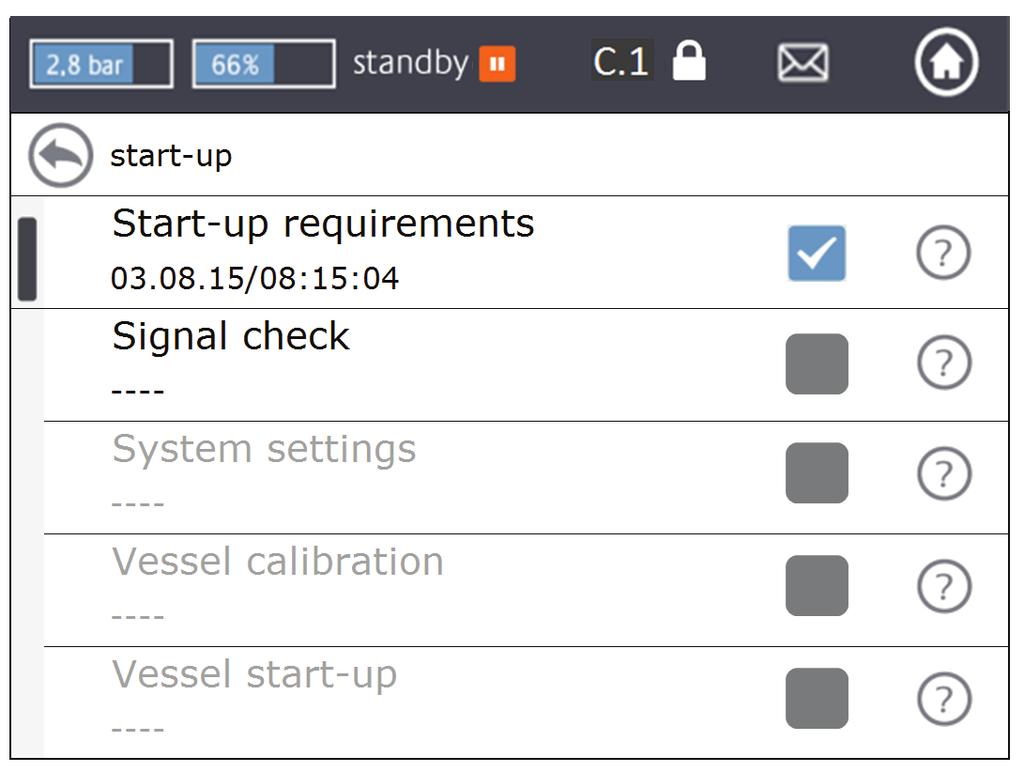

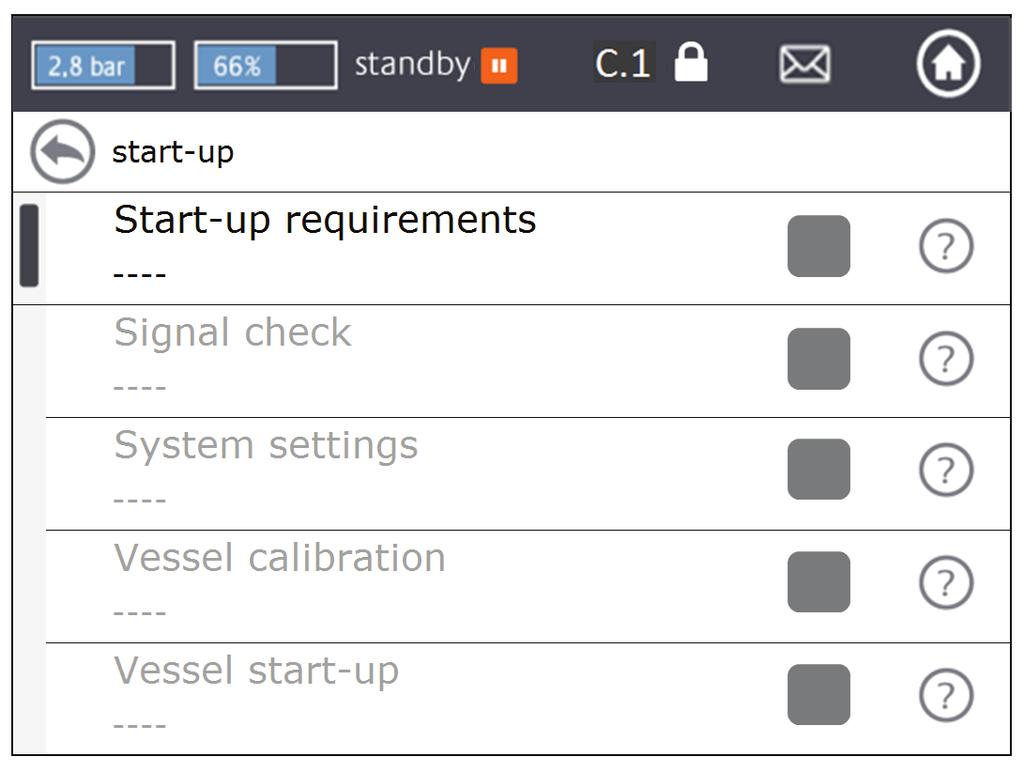

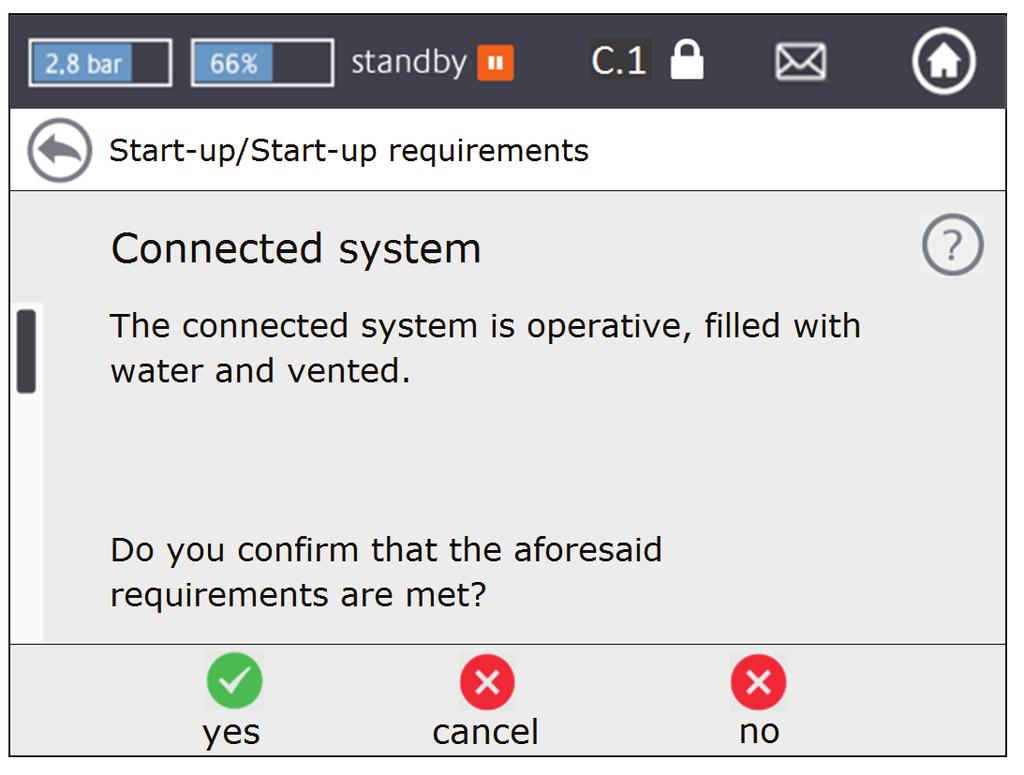

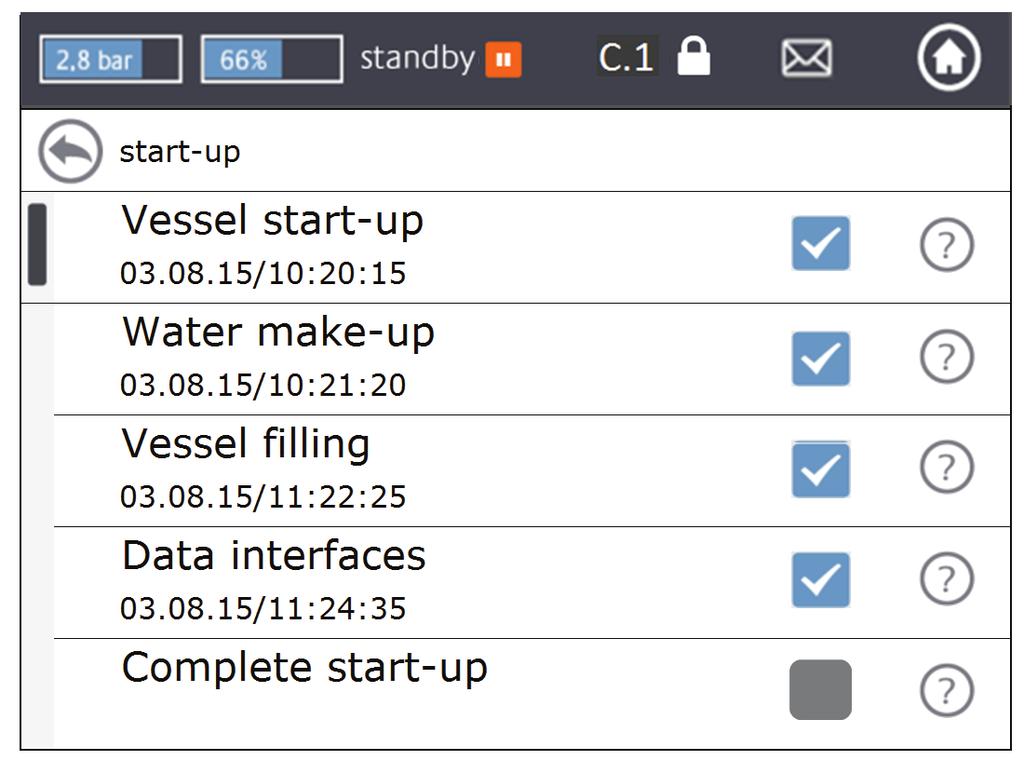

12 hu Üzemeltetés MODUS A MODUS terület három menüt tartalmaz: Indítás = a készülék indításához szükséges összes paraméter megadása Ellenőrzés = lehetőség egy alkatrész megfelelő működésének ellenőrzésére Paraméter = a beállított paraméterek közvetlen módosítása MODUS Start-up (Indítás) A beüzemelés előtt teljesítendő indítási követelmények Jelellenőrzés Rendszerbeállítások C T V P Indítási eljárás Ellenőrizze és erősítse meg, hogy a készülék telepítési útmutatójában szereplő összes szükséges lépést végrehajtotta: az eszközt áramforráshoz csatlakoztatta, ellenőrizte, hogy a primer tartály üres (a Compresso és Transfero esetében), illetve hogy a készüléket megfelelően csatlakoztatta az épületgépészeti rendszerhez. A telepítés egy áttekintő ablakkal fejeződik be. A BrainCube ellenőrzi az LT mérőláb által automatikusan továbbított jelet. Egy további képernyő jelzi, ha a mérőláb nincs csatlakoztatva. Ezután az RS-485, Ethernet és USB portról érkező jel ellenőrzése következik, ami egy áttekintő ablakkal fejeződik be. Megadjuk a csatlakoztatott rendszerre vonatkozó összes szükséges információt: a fűtő-, hűtő- vagy szolárrendszer kiválasztása, fagyálló %, a hőmérséklet korlátozó megszólalási nyomása, a berendezés statikus magassága, a nyomástartó berendezés bekötési helye a keringtető szivattyú(k) vonatkozásában. A beállítások konfigurálása egy áttekintő ablakkal fejeződik be. Tartály kalibrálása A tartálynak üresnek kell lennie, hogy a mérőláb egy üres tartálynak megfelelő jelet tudjon küldeni. Ha a tartály egy intelligens 2. generációs mérőlábbal van felszerelve, akkor elküldi a tartály típusát és térfogatát a BrainCube-nak. Ha a tartály egy 1. generációs mérőlábbal van felszerelve, akkor a tartály típusát és térfogatát kézzel kell beírni. Ha a jel megfelel a tárolt célértéknek, a tartály kalibrálása kész. Ha nem, egy további ablak jelenik meg utasításokkal. Tartály üzembe helyezése Adja meg a tartályok darabszámát, ellenőrizze a levegő csatlakozókat a Compresso esetében, ha több tartály is van, légtelenítse a tartályokat, engedje le a kondenzvizet és nyissa meg a elzáró szelepeket a rendszerben. Szivattyú légtelenítése A BrainCube Connect a Transfero és Vento esetében végrehajt egy bizonyos számú sorozatot a szivattyúk légtelenítéséhez és annak biztosítása érdekében, hogy a szivattyú(k) és a gáztalanító egység tele legyen rendszervízzel a megfelelő nyomáson. Vízkezelés Döntse el, hogy kíván-e vízkezelő berendezést használni ezzel a készülékkel. Adja meg a típust, a nyersvíz keménységét, a rendszervíz keménységét. Vízutántöltés Válassza ki az utántöltő berendezést, ha van és az interfészt, amely az elindítást/leállítást végzi. Indítsa el az ellenőrzési eljárást. Megjelenik az utántöltési mennyiség. Tartály feltöltése Válassza ki a feltöltési eljárás típusát: automatikus vagy manuális. A cél- és az aktuális szint mindkét esetben megjelenik a képernyőn. Ha a célt nem érte el, megjelenik egy további ablak. Adatinterfész Megjelenik az összes lehetséges interfész listája. Válassza ki a kívánt adatinterfészt, amely a BMS rendszerrel, illetve az IMI Hydronic Engineering webszerverével kommunikál. Teljes indítás Az auto kiválasztása esetén a készülék automatikusan elindul, és megjelenik az aktuális állapot képernyő. A standby kiválasztásakor a készülék indulásra kész, és a kezdőképernyő jelenik meg. Billentyűzár információ A billentyűzár 30 perc elteltével automatikusan bekapcsol. Bekapcsoláshoz vagy kikapcsoláshoz ugorjon a paraméter/opciók/billentyűzár opcióra 12

13 Üzemeltetés MODUS hu MODUS Check (Ellenőrzés) Egyes alkatrészek, mint a szivattyú(k), kompresszor(ok), szelep(ek), adatinterfészek és digitális kimenet(ek), illetve funkciók, mint a vízutántöltés, vízkezelés, a készülék tömítettsége, az M1 motoros szelep, biztonsági szelep és kondenzvíz leeresztő ellenőrzése manuálisan vagy automatikusan történik. Figyelem! A víz forró és túlnyomásos lehet a biztonsági szelep lefúvatási teljesítményének ellenőrzése során és a leeresztő szelep megnyitásakor! Tegye meg a szükséges biztonsági intézkedéseket! A Következő szerviz segítségével be lehet programozni egy időpontot egy jövőbeni vizsgálathoz. MODUS Parameter (Paraméter) Az üdvözlet és/vagy indítás eljárás során bevitt összes paraméter ebben a részben módosítható. Az Interfész-kommunikáció" alatt a szoftververzió frissíthető, ha elérhető, engedélyezhető a távvezérlés, a digitális kimeneteket* be lehet állítani úgy, hogy továbbítsák az üzeneteket, vagy hogy elindítsák/leállítsák a külső utántöltő berendezést és az opciók ** alatt a billentyűzár aktiválható a különböző funkciókhoz. Az USB port innen működtethető szoftverfeltöltéskor és a BrainCube naplófájlok exportálásakor. OD digitális kimenetek* Minden digitális kimenet szabadon konfigurálható az alábbi információk elküldése érdekében: Üzenetek Az összes lehetséges üzenet teljes listáját színes borítékok jelzik. piros = Riasztási üzenet narancssárga = Esemény üzenetet zöld = Információs üzenet Riasztási üzenetek Ezt a digitális kimenetet aktiválja, ha legalább egy riasztási üzenet van függőben. Esemény üzenetek Ezt a digitális kimenetet aktiválja, ha legalább egy esemény üzenet van függőben. Információs üzenetek Ezt a digitális kimenetet aktiválja, ha legalább egy információs üzenet van függőben. Egyéni választás Az ezzel az OD-vel továbbítandó üzenetek kiválasztásának testreszabása. Külső utántöltés A vízutántöltés kérésig ez a kimenet zárt. Össze kell kötni a külső utántöltő berendezés megfelelő xxx ID digitális bemenetével. A BrainCube Connect eszközök esetében ez az ID5. MS-SCV szelep Ezzel a beállítással az OD szintbe kapcsol az MS-SCV rendszer csatlakozó szeleptől függően, amelyet a master-slave MS-IO rendszerekhez használnak. Kapcsolóállás A kapcsolóállás szimbolikus jelölése, amikor nincs bekapcsolva. Opciók** Billentyűzár - Teljes billentyűzár (0011-es kód) - Start-up - Auto/standby - Ellenőrzés - Összes paraméter - Kiválasztott paraméterek Lezárja a hozzáférést néhány menühöz. Ennek a billentyűzár típusnak a neve KL1. Lezárja a beállítást, illetve az üzemmódot. Ezzel a billentyűzár típussal csak üzeneteket lehet nyugtázni. A KL1 billentyűzár 30 perccel az automatikus üzemmód aktiválása után automatikusan bekapcsol. Kikapcsolása manuálisan, a 0011-es kóddal lehetséges. Az indítási menü elhalványul, és le van zárva. Az üzemmód le van zárva. Ellenőrzés menü és működés le van zárva. Minden paraméter le van zárva a módosítás előtt. Egyénileg kiválasztott paraméterek vannak lezárva a módosítás előtt. 13

14 hu Üzemeltetés INFO Az INFO terület három menüt tartalmaz: Állapot = a tényleges értékek állapotát jeleníti meg Konfiguráció = a számított kapcsolási pontok áttekintése a bevitt paraméterek alapján a Modus/Start-up vagy Modus/Paraméter területen Útmutató = megjeleníti a telepítési és üzemeltetési útmutatót INFO - Állapot Aktuális állapot Üzenetek Vízutántöltés Vízkezelés C T V P Az értékek megjelennek, de nem módosíthatók Az aktuális állapot képernyő szimbólumokként jeleníti meg a berendezés különböző alkatrészeit és zölddel jelzi azokat, amelyek működnek. Az oszlopdiagramok megmutatják a tényleges nyomást és a tartály (Compresso, Transfero) tartalmat. Az aktív és nyugtázott üzenetek időrendben jelennek meg. Az összes lehetséges üzenet listáját lásd a 8. oldalon Megjelenik: - Összesen utántöltött víz mennyisége az eszköz telepítésének pillanatától kezdve. - Elfogadható utántöltési mennyiség a megfigyelési időszak alatt (gyári beállítás: 12 hónap). Túllépés esetén M14 üzenetet küld. - Utántöltési mennyiség a megfigyelési időszakban az előző hónaptól a mai napig. Megjegyzés: a megfigyelési időszak alatt elfogadható utántöltési mennyiség manuálisan módosítható. Ha 0 literre van állítva, a BrainCube kiszámítja és beállítja az optimális értéket. Fontos! Ha magasabb értékek vannak beállítva, a berendezés korrózióveszélynek van kitéve. Megjelenik: - a beszerelt vízlágyító betét maradék kapacitása és élettartama Gáztalanítás Megjelennek azok az értékek, amelyek lényegesek az aktuális gáztalanítási eljárás szempontjából, pl. a gáztalanítási maradékidő. Módosítás naplózása Paramétermódosítások napló protokollja. Kombinált műveleti mód A Master-Slave kombinált üzemmód állapotinformációja INFO Konfiguráció Megjeleníti az összes releváns beállítást az indítás és paraméter menütől, valamint a számított értékeket és a készülék műszaki adatait. INFO Útmutató Megjeleníti a Telepítési és üzemeltetési útmutatót 14

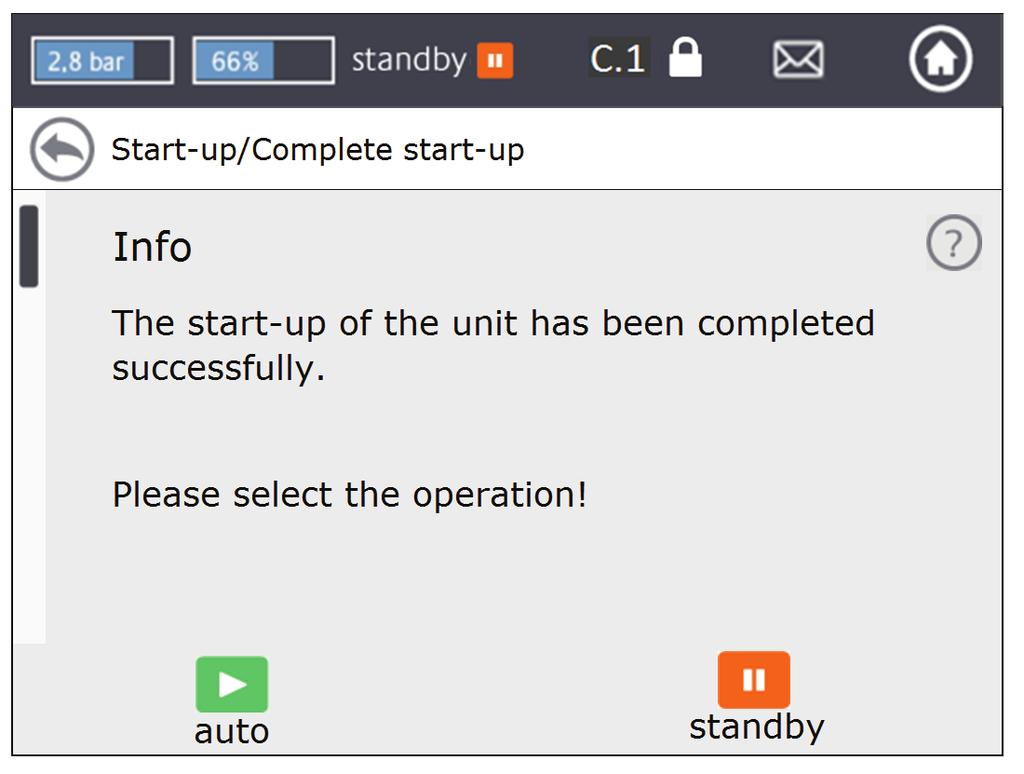

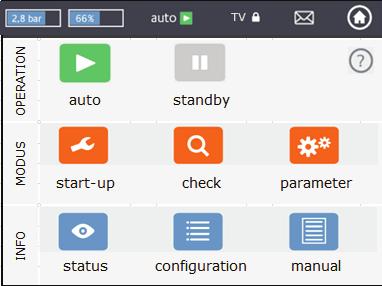

15 Üzemeltetés MŰKÖDÉS hu A MŰKÖDÉS terület két funkciót tartalmaz: auto = automatikus üzemmód standby = készenléti üzemmód Auto Standby Az auto üzemmódban valamennyi funkció végrehajtása és felügyelete automatikusan történik. Az indítás sikeres befejezése után a készüléknek automatikus üzemmódban kell maradnia egész évben, függetlenül attól, hogy a csatlakoztatott fűtő-, hűtő- vagy szolárrendszer be van-e kapcsolva, vagy sem. Nyomástartó egységek (Compresso, Transfero) esetében kötelező automatikus üzemmódban működtetni az indítás után a túlnyomás fenntartása érdekében. Készenléti állapotban az automatikus funkciók (nyomástartás, gáztalanítás, vízutántöltés) ki vannak kapcsolva. A legtöbb hiba jel (M01_as, M02_es... üzenetek) vagy nem jelenik meg, vagy nincs nincsenek regisztrálva. Az OD digitális kimenetek off állásban (NO) vannak. Ez a készenléti üzemmód különösen alkalmas karbantartás esetén. Automatikusan aktiválódik, amikor elkezdi a működtetést a start-up vagy az ellenőrzés menüben, pl. kézzel kapcsolja a szivattyúkat/szelepeket. A standby üzemmód manuálisan is kiválasztható. Megjegyzés: Ha egy eszköz 30 percnél hosszabb ideig van Standby üzemmódban, egy M22 üzenet jelenik meg. Vigyázat: a Master-Slave nyomástartó rendszerek esetében: működtesse a Slave(ek)et készenléti állapotban, amíg a Master standby üzemmódban van, a berendezés elfogadhatatlan nyomásváltozásainak és üzemzavarának megakadályozása érdekében. 15

16 hu Üzemeltetés vízutántöltés Vízutántöltési funkció Minden BrainCube rendelkezik a szükséges szoftverekkel az utántöltő berendezések bekapcsolásához/kikapcsolásához és vezérléséhez. A vízutántöltési mennyiséget egy FT átfolyásmérő méri. A rendszer az utántöltési mennyiség, időtartam és gyakoriság mérésével az EN szabvány előírásainak megfelelő nyomásellenőrző funkciókat biztosít. Ez a megfigyelés a fillsafe minőségi jellemző. A nyomástartó berendezéseken belül a primer tartály vízkészletének ellenőrzése az LT mérőlábbal történik. Ha a szint 20% alá esik, a rendszer a tartályt 30%-ig utántölti vízzel (gyári beállítások). Figyelem: Mivel az utántöltő berendezések vizet adnak hozzá, ez befolyásolhatja a víz-glikol keverékkel feltöltött rendszerekben a keverési arányt. Vízutántöltés vezérlés Az utántöltési funkció bekapcsolása és ellenőrzése érdekében kövesse a BrainCube utasításokat a MODUS/Start-up/ Vízutántöltés, illetve a MODUS/Ellenőrzés/Vízutántöltés útvonalon. Compresso vízutántöltés Pleno P-vel: Csatlakoztassa a Pleno P eszközök mágnesszelepét és FT vízmérőjét közvetlenül a BrainCube-hoz (kövesse a kapcsolási rajzot) Transfero, Vento + Vízutántöltés Pleno P BA4/AB5 eszközökkel: A Transfero és a Vento beépített mágnesszeleppel és átfolyásmérővel rendelkezik a vízutántöltéshez és vezetékes kapcsolattal a BrainCube-hoz. Hajtsa végre az utántöltő berendezések hidraulikus csatlakozását. Vízutántöltés, ahol a Compresso, Transfero, Vento a feladó és a Pleno PI, Pleno PI_, Vento, más a fogadó: Kösse a küldő eszköz egyik OD digitális kimenetét a külső utántöltő berendezés (jelvevő) megfelelő digitális bemenetéhez a vízutántöltés irányítása érdekében. Ha nincs szükség kommunikációra a nyomástartó berendezések, mint a Compresso és Transfero Connect és egy Modbus hálózatban működő BMS között, lehetőség van beállítani BrainCube Connectet, hogy a Pneumatex RS 485 protokollal kommunikáljon a Pleno PI vagy az 1 generációs BrainCube-bal felszerelt Ventoval. Az utántöltési jel az RS485 csatlakozáson keresztül szintén átvihető. A BrainCube Connect és az 1. generációs BrainCube eszközök Közötti kommunikációhoz használja a Pneumatex protokollt, ne pedig a MODBUS protokollt. Ne használja az RS485-t az utántöltési jelekhez, ha RS485-ön keresztül szeretne kommunikálni egy BMS-sel. Vízkezelés vezérlés A vízkezelés vezérlés bekapcsolásához/kikapcsolásához kövesse a BrainCube utasításokat a MODUS/Start-up/Vízkezelés, illetve a MODUS/Ellenőrzés/Vízkezelés útvonalon. Itt megadhatja a vízkezelési beállításokat is, úgymint módszer, eszköz típusa, a kiválasztott betét vízkezelési kapacitása, a tápvíz és a rendszervíz keménysége. Itt eldöntheti azt is, hogy szeretné-e lezárni a vízutántöltést, ha a betét megtelik vagy ha az élettartama lejár. Kövesse a BrainCube tanácsokat a MODUS/Ellenőrzés/Vízkezelés útvonalon a felügyelet ismételt engedélyezéséhez a megtelt betét cseréje után. 16

17 Üzemeltetés Master-Slave kombinált üzemmód hu Master-Slave üzemmód-típusok A következő 4 csatlakozás lehetséges: a. MS-LC = Master-Slave szintszabályozás. Két vagy több nyomástartó berendezés ugyanabban a létesítményben, de különböző helyeken. b. MS-IO = Master-Slave izolált működés. Két független nyomástartó berendezés különböző létesítményekben, amelyek egymással összekapcsolhatók. c. MS-PC = Master-Slave nyomásszabályozás. Több nyomástartó berendezés párhuzamosan, amelyek lépcsőzetes elrendezésben üzemelnek. d. MS-PCR = Master-Slave nyomásszabályozás redundancia. Több nyomástartó berendezés párhuzamosan, legalább egy teljes redundanciában. Alapelv A master egység vezérel, míg a slave-ek mindig követik a mastertől érkező jelutasításokat. Ha az aktuális master egység meghibásodik (M16, M17, M18 + M19 vagy feszültségkimaradás), egy slave egység átveszi a master funkciót. Különböző TecBoxok működtethetők párhuzamos működés mellett. Például: 1. TecBox = Transfero TV.2 Master 2. TecBox = Compresso C10.2 Slave 3. TecBox = Compresso C10.1 Slave 4. TecBox = Transfero TV.1 Slave A minimális, illetve maximális nyomás jeleket (M01 és M02) csak a master generálja. MS-LC =Master-Slave szintszabályozás Alkalmazás Elégtelen hely a meglévő létesítmények bővítéséhez. Megnövekedett ellátásbiztonság Működés A Mastert egyszer kell meghatározni, és átveszi a teljes nyomástartást. A slave-eket csak térfogat-kiegyenlítés céljára kapcsolják be, ha a tartalom eltérés több, mint a Master primer tartály tartalmának 8%-a. A slave egységek úgy vannak beállítva, hogy mindenkor a master tartja a nyomást (p0, psvs). Az MS-LC a kimenet növelésére nem használható! Ahol a slave egységek két kompresszorral és biztonsági szelepekkel rendelkeznek, ezek a működési idő függvényében felváltva üzemelnek, azaz nem egyidejűleg működnek. Méretezés A vevő kívánságától függően, például a rendszerkimenet 100%-át ellátó Master TecBox. Minden Slave TecBox a rendszerkimenet legalább 50%-át ellátja. A Master és Slave tartályok megoszthatók a összes szükséges tartálytérfogat között. A TecBoxoknak és a tartályoknak különböző méretűeknek kell lenniük. Hidraulikus csatlakozás Különböző helyekre telepíthetők, például a master egység a pincébe, a slave egység a tetőre. A master és slave tartályok a levegő oldalon elszigeteltek. 17

18 hu Üzemeltetés Master-Slave kombinált üzemmód MS IO izolált működés Alkalmazás Olyan rendszerek, amelyek akár külön, akár összekapcsolva is működhetnek, például hűtő-fűtő rendszerek párhuzamos működésben. Megnövekedett ellátásbiztonság. Működés Ha a két rendszer egymástól el van különítve, például egy motoros szelep elzárásával, ezt közölni kell a 2. számú TecBoxszal egy, az ID5 bemeneten lévő feszültségmentes kapcsoló segítségével (: elektromos rajz). Ekkor minden TecBox úgy működik, mint egy önálló master teljes nyomástartási funkcionalitással és a maga sajátos nyomáskapcsolási pontjaival. Ha a rendszerek hidraulikusan kapcsolódnak egymáshoz, például egy motoros szelep megnyitásával és a jel ID5-re való továbbításával, a 2. számú TecBox csak slave-ként működik, egyedüli feladata a térfogat-kiegyenlítés. A slave egységek úgy vannak beállítva, hogy mindenkor a master tartja a nyomást (p0, psvs). Méretezés A vásárlói igényektől függően, például a 2 rendszer számára a TecBox és a tartályok azonos módon és a nagyobb rendszer teljesítménye szerint történő elrendezése. Hidraulikus csatlakozás Minden rendszer megkapja a saját nyomástartóját. A master és slave tartályok a levegő oldalon elszigeteltek. MS-PC nyomásszabályozás - legfeljebb 4 nyomástartó állomás működik párhuzamosan lépcsőzetes elrendezésben Alkalmazás Minden nyomástartó állomás párhuzamosan működik a 100%-os teljesítmény biztosítása érdekében. Működés A nyomástartást a master és slave-ek végzik. A nyomás és tartalom jelek (PT / LT) az RS 485-ön keresztül továbbítódnak masterről a slave-ek felé. Ezért akár 4 TecBox is működtethető egyetlen primer tartállyal. Master és slave egységek mind ugyanabban a nyomástartományban működnek. Az ügyfélszolgálatot lépcsőzetes kapcsolási pontokat állíthat be. Az összekapcsolt rendszerek közötti forgalom felépítését megakadályozza a master PT nyomásjelének közös értékelése. Ha hiba van az LT tartalommérésben (M17), a slave-ek is hibát mutatnak. A master és slave egységek működési tartományát ugyanarra a nyomásszintre kell beállítani (Hst Master = Hst Slave-ek). Az LT kábelt (1.2.2) ki kell kötni, ha vannak PC nyomásszabályozási módban működő slave egységek (: elektromos rajz). Elrendezés A vásárlói igényektől függően, a rendszerkimenetet el lehet osztani a TecBoxok között arányosan, és a teljes tágulási térfogatot a tartályok között. A tartályoknak egyenlőnek kell lenniük. Hidraulikus csatlakozás Javasoljuk, hogy kössék össze ezeket egy olyan közös tágulási vezetékkel, melynek mérete elegendő a berendezés teljesítményéhez. Ha több tágulási tartály van, ezeket össze kell kapcsolni egymással a levegő oldalon. MS-PCR nyomásszabályozás redundancia - legfeljebb 4 nyomástartó állomás működik párhuzamosan lépcsőzetes elrendezésben 100% redundanciával Alkalmazás Párhuzamos működés a 100%-os teljesítmény biztosítása érdekében. A tartalékkimenet szintén 100%. Ha szükséges, a tartalék automatikusan becsatlakozik a teljesítmény 200%-ra történő emelése érdekében. Ellátásbiztonság 100%-ra növelve. Működés A nyomástartást a master és slave-ek végzik. A PT nyomásjelek a Masterről a Slave-re az RS 485-ön keresztül továbbítódnak. A Master és a Slave-ek mind ugyanabban a nyomástartományban működnek. Az ügyfélszolgálatot lépcsőzetes kapcsolási pontokat állíthat be. Az összekapcsolt rendszerek közötti forgalom felépítését megakadályozza a master PT nyomásjelének közös értékelése. Legalább egy slave rendelkezik saját, LT tartalomméréssel ellátott primer tartállyal. Az MS-PC működéssel ellentétben, ez azt jelenti, hogy még ha az LT tartalommérés kiesik (M17) a masterben, az MS-PCR működéshez slave-nek beállított egység 100%-on meg tudja őrizni a nyomástartást. A master és a slave-ek működési tartományát ugyanarra a nyomásszintre kell beállítani (Hst Master = Hst Slave-ek). Méretezés Ha a vevő úgy kívánja, például 2 TecBox 100%-os kimeneti redundanciával: 1 TecBox mint master és 1 TecBox mint slave vannak beállítva a teljes kimenet 100%-ára. A teljes tágulási térfogat arányosan megoszlik a tartályok között. A TecBoxoknak és a tartályoknak azonos típusúaknak kell lenniük. Hidraulikus csatlakozás Javasoljuk, hogy kössék össze ezeket egy olyan közös tágulási vezetékkel, melynek mérete elegendő a rendszerkimenethez. Ha több tágulási tartály van, ezeket össze kell kapcsolni egymással a levegő oldalon. 18

19 Adatinterfész Kommunikáció OD - RS485 - Ethernet - USB hu A BrainCube Connect képes kommunikálni az önálló külső eszközökkel és a BMS-sel. Különböző adatinterfészek és modulok állnak rendelkezésre: OD digitális kimenetek RS485 adatinterfész Ethernet adatinterfész ComCube DCA kommunikációs modul Az interfészek kábelezésének leírása az útmutató megfelelő részében található. A különböző interfészek kommunikációs lehetőségeit az alábbiakban ismertetjük. OD digitális kimenetek Az OD1, OD2 stb. digitális kimenetek külön konfigurálhatók. Az OD digitális kimenetek a külső utántöltő berendezéseknél jelgenerátorokként, riasztó kimenetként vagy tartalomfüggő kapcsolóérintkezőként használhatók. A digitális kimenetek alaphelyzetben nyitva vannak (BrainCube kikapcsolva) (NO), de be lehet állítani normál esetben zártra is (NC) (készenléti üzemmódban). Ez lehetővé teszi a BrainCube leválasztott állapotának elküldését az épületfelügyeleti rendszernek. RS485 adatinterfész Az RS485 adatinterfészt több TecBoxot érintő csoportfolyamotok ellenőrzésére használják (pl. master-slave kombinált üzemmód). A BMS felé történő adatátvitelhez is használható. Az adatátvitel Modbus RTU szabványon alapul. További információkért lásd a Modbus protokoll és operáció című fejezetet Az 1. generációs BrainCube-bal való kommunikációhoz a Pneumatex protokoll típusát kell beállítani a MODUS/Paraméter/Interfész-Kommunikáció alatt. Ethernet adatinterfész Az Ethernet adatinterfész segítségével kapcsolatot létesíthet az IMI Hydronic Engineering webszerverével. Ez azt jelenti, hogy bármikor megtekintheti és lekérdezheti a BrainCube adatnaplót, a hibaüzeneteket stb. Egy vagy több BrainCube-ot is működtethet távolról bármely böngésző segítségével. Az IMI Hydronic Engineering webszerverével való kapcsolatra azért van szükség, hogy online támogatást szerezzen az IMI Hydronic Engineering ügyfélszolgálatától, és hogy letölthesse a szoftverfrissítéseket. Az IMI Hydronic Engineering rendszeresen frissíti a BrainCube szoftvert, új funkciókkal és fejlesztésekkel bővítve azt. Követelmények Ethernet csatlakozáshoz: Internet hozzáférés Switchcsen/Routeren/tűzfalon keresztül 80-as (http) és 53-as (DNS kérések) tűzfal portokat engedélyezni kell / ki kell nyitni DNS szerver belső/külső elérhető (a connect.imi-hydronic.com weboldalon keresztül) Kábel szabvány minimum: CAT5 10/100Mbit LAN egy autoadaptív switchhez/routerhez csatlakoztatva Kábel hossza <100 m (BrainCube- <=> switch/router) Ajánlások az Ethernet csatlakozáshoz: Elérhető DHCP-szolgáltatás (alapértelmezett beállítás BrainCube plug & play összekapcsolhatóság az IMI Hydronic Engineering internetes felülettel) Bővebb információért lásd a Hydronic Engineering internetes felületét USB adatinterfész Az USB interfész segítségével ön végezhet szoftverfrissítéseket és kiolvashat naplófájlokat a BrainCube-ból (üzenetek, riasztások, beállítások módosítása...). Az USB funkció a 2.04-es és magasabb verziószámú szoftveralkalmazásokban érhető el. Ha alacsonyabb verzióval rendelkező BrainCube esetében szeretné használni az USB interfészt, akkor végezzen szoftverfrissítést (ld. az Ethernet adatinterfész fejezetet) 19

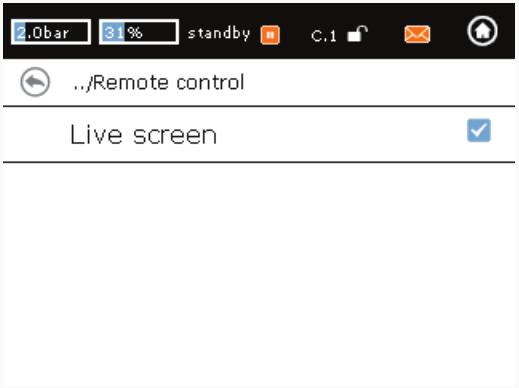

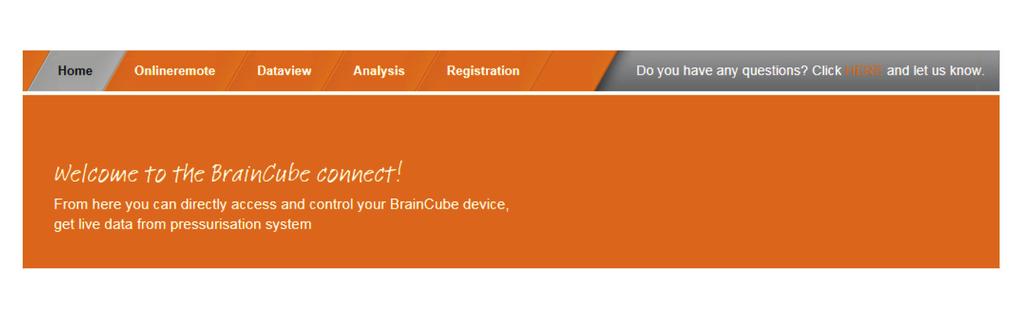

20 hu Adatinterfész Kommunikáció Webes interfész IMI Hydronic Engineering webes interfész A BrainCube Connectet távolról is irányíthatja az IMI Hydronic Engineering webes felületén keresztül: A webes felület indítóoldalának eléréséhez használja ezt a címet bármely böngészővel. Nyitóoldal Login szekcióval Ha már aktiválta felhasználói fiókját, akkor lépjen be a hozzá tartozó -címmel és jelszóval. Ha még nincs felhasználói profilja, kattintson a Feliratkozás -ra. Feliratkozás új felhasználói profilra Adja meg az adatait, jelölje be a Használati feltételek elfogadásá -t és a Sütik és adatkezelési politika elfogadásá -t, majd kattintson a Feliratkozás -ra. A sikeres feliratkozás után a rendszer visszaviszi a nyitóoldalra, ahol immár be tud lépni. Lépjen be a megadott -címmel és jelszóval. Webes felület belépési státusz A belépés után a következő képernyő jelenik meg: 20

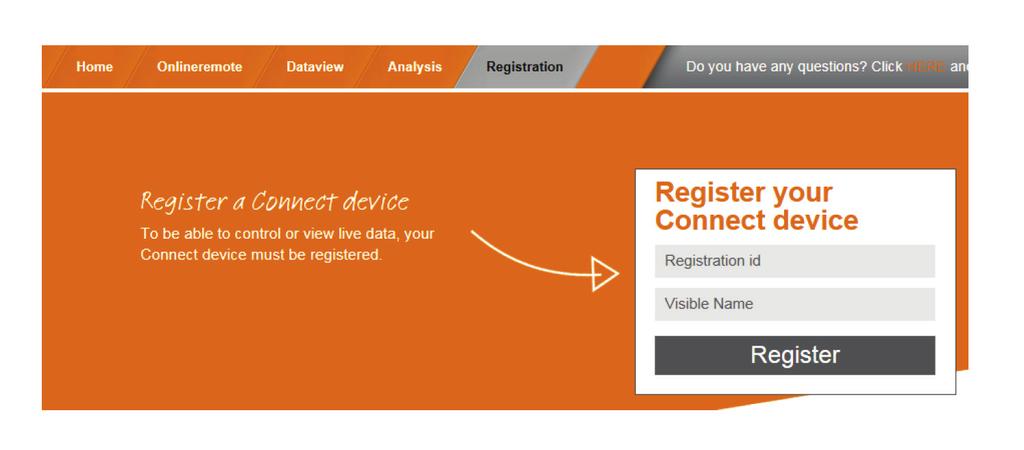

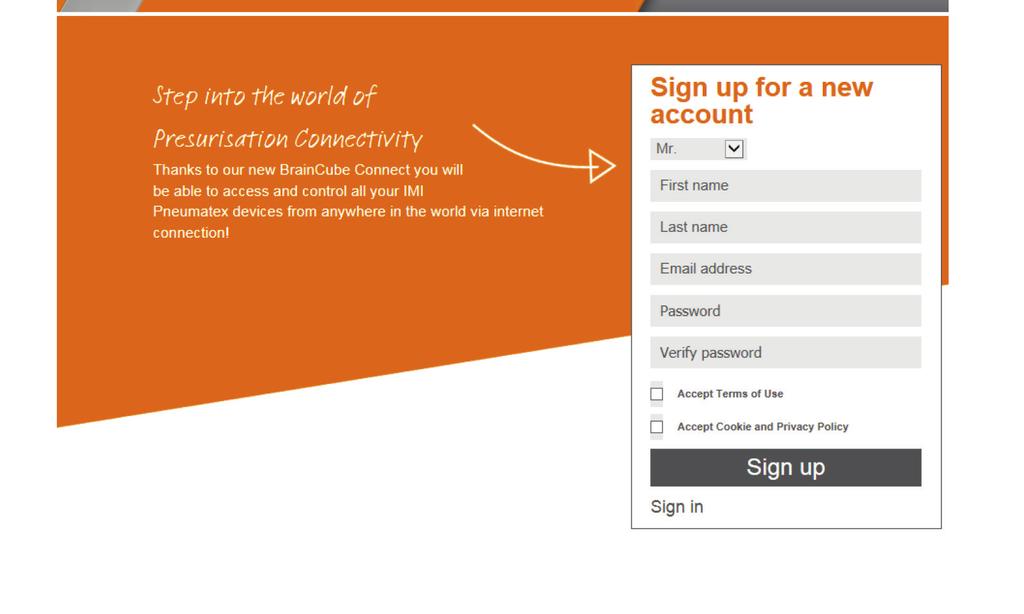

21 Adatinterfész Kommunikáció Webes interfész hu BrainCube Connect regisztrálása A BrainCube távoli irányításának vagy a BrainCube-on belüli adatok megtekintésének feltétele, hogy a BrainCube regisztrált legyen. A BrainCube regisztrálásához használja a Regisztráció fület. Írja be a BrainCube regisztrációs kódját az első beviteli mezőbe. A regisztrációs kódot magával a BrainCube-bal kell elkészíttetni a menüben: Paraméter/Interfész-kommunikáció. Kattintson a Regisztráció sorra és a regisztrációs kód, pl. 0FDB1B5F06, megjelenik ugyanazon sorban. Válassza ki és írja be a BrainCube nevét a második beviteli mezőbe. BrainCube Connect engedélyezése Távvezérléshez A BrainCube távoli irányításának, illetve a BrainCube-on belüli adatok webes interfészen keresztüli megtekintésének feltétele, hogy a menüben a BrainCube számára engedélyezett legyen a távoli élőképernyő. Paraméter/Interfész-kommunikáció/Távvezérlés/Élő képernyő. BrainCube Connect online távvezérlése A regisztrációt és a távvezérlés aktiválását követően ön futtathatja a BrainCube-ot távvezérléssel az Onlineremote tabon keresztül. Válassza ki a kívánt BrainCube-ot (esetünkben: Compresso ) azon BrainCube-ok listájából, amelyek az ön felhasználói profiljában regisztráltak. 21

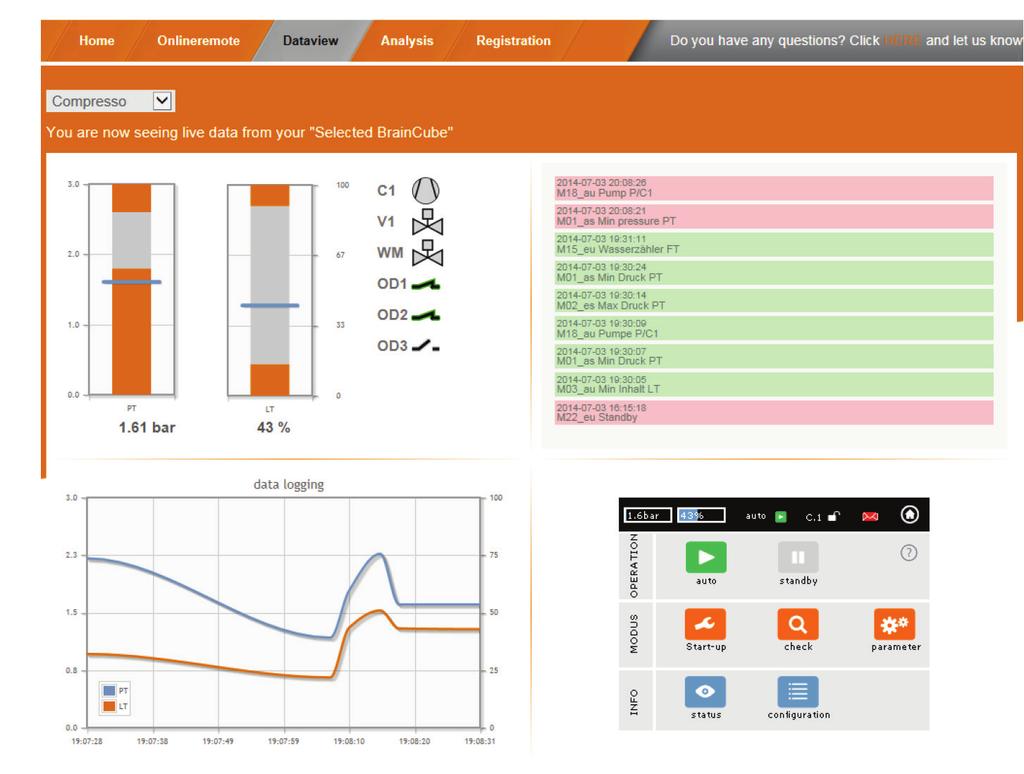

22 hu Adatinterfész Kommunikáció Webes interfész BrainCube Connect adatmegtekintés A regisztrációt és a távvezérlés aktiválását követően Ön betekinthet a BrainCube élő adatállományába a Dataview tabon keresztül. Válassza ki a kívánt BrainCube-ot (esetünkben: Compresso ) azon BrainCube-ok listájából, amelyek az ön felhasználói profiljában regisztráltak. a c b d e a Élő adat a rendszer PT nyomásáról és a tágulási tartály LT víztartalmáról b A csatlakozott BrainCube szivattyúinak, kompresszorainak, szelepeinek és digitális kimeneteinek élő adatai c BrainCube üzenetek adat naplófájlja d A rendszer PT nyomásának és a tágulási tartály LT víztartalmának adat naplófájlja e A csatlakoztatott BrainCube élő képernyője 22

23 Adatinterfész Kommunikáció Modbus RTU hu Modbus RTU protokoll és üzemmód Alapelvek Az RS 485 kommunikációs interfész Modbus RTU szabvány szerinti adatcserére használható. A kommunikációs protokoll alapvetően a MODBUS ALKALMAZÁSPROTOKOLL SPECIFIKÁCIÓ V1.1b3 verzióját követi. Ez a protokoll szabvány Modbus mastert igényel, amelyet vagy egy épületirányítási rendszer (BMS), vagy BMS hiányában a BrainCube hálózat valamely BrainCube-ja állít elő. A BMS-sel való megfelelő és stabil működés szabályai és feltételei A Modbus címek számsorainak minden Modbus résztvevő számára különbözőnek kell lenniük A Baud rátának minden Modbus résztvevő számára azonosnak kell lennie Feltételezzük, hogy a V1.13 szoftververzióval rendelkező BrainCube-ok, illetve egy BrainCube hálózat (pl. nyomás alá helyezés master-slave kombinált üzemmód) Modbus-Master üzemmódba kapcsol, ha a BMS Modbus-Masterhez való kapcsolódás több mint 7 másodpercre megszakad. Ilyen megszakadás után a BMS Modbus Masterét manuálisan újra kell aktiválni. A BrainCube Modbus-Master észleli ezt a BMS Modbus-Mastert és kb. 15 másodperc múlva automatikusan visszaáll Modbus-Slave üzemmódba. Ha BrainCube-ok egy BMS-sel rendelkező Modbus hálózatban Master-Slave kombinált üzemmódban működnek, akkor ezt a hálózatot ne használja más eszközökkel. BrainCube beállítások a Modbus üzemmódhoz Minden lényeges beállítás elvégezhető a Parameter/Interface-Communication/RS 485 <=> BMS menüpont alatt. A BrainCube-ok számára elérhető címtartomány: BrainCube-ok számára elérhető baudráták: , 57600, 38400, 19200, Modbus protokoll Adatkérés A BrainCube-ról történő adatátvitel a Read holding registers (0x03) modbus funkciókód segítségével történik. A master kérésének tartalma (minden regiszter kiolvasása): Leírás hossz érték regiszter Függvénykód 1 Byte 0x03 Kezdő cím 2 Byte 0x0200 Regiszterek száma 2 Byte <= 0x001E A BrainCube válaszának tartalma (minden regiszter): Leírás hossz érték regiszter Függvénykód 1 Byte 0x03 Byte-ok száma 1 Byte <= 0x3C BrainCube száma 2 Byte Fő funkció a nyomás alá helyezéskor 2 Byte 0: master 1 23

24 hu Adatinterfész Kommunikáció Modbus RTU Master-Slave működés 1: slave Regiszter TecBox eszköztípus 4 Byte C.1: 0x C.2: 0x PT aktuális nyomásérték (IA2) 2 Byte 10E-2 bar-ban megadva 4 LT jelenlegi érték (IA4) 2 Byte A 10E-1%-ában 5 Működési mód a nyomás alá helyezés Master-Slave működésében 2 Byte 0: nyomásszabályozás (PC) 1: szintszabályozó (LC) 6 BrainCube üzenetek (riasztások, események, információk) 4 Byte Bit 0: M01 Bit 1: M02 Bit 2: M03 Bit n-1: Mn Bit 31: M32 Minimális nyomás p0 2 Byte 10E-2 bar-ban megadva 9 Biztonsági szelep nyomása psvs 2 Byte 10E-1 bar-ban megadva 10 Digitális kimenetek jelenlegi státusza 2 Byte Bit 0: PK1 11 Bit 1: PK2 Bit 2: V1 Bit 3: V2 Bit 4: V3 Bit 5: V4 Bit 6: WM Bit 7: OD1 Bit 8: OD2 Bit 9: OD3 Bit 10: OD4 Bit 11: foglalt Bit 12: foglalt Bit 13: foglalt Bit 14: foglalt Későbbi célokra foglalt 2 Byte n.a. 12 Kezdeti nyomás pa 2 Byte 10E-2 bar-ban megadva 13 Végnyomás pe 2 Byte 10E-2 bar-ban megadva 14 Maximális nyomás pmax 2 Byte 10E-2 bar-ban megadva 15 Kombinált rendszerkonfiguráció 2 Byte 0: master rendszer 16 1: 1. slave rendszer 2: 2. slave rendszer Kombinált csoportkonfiguráció 2 Byte 0: G0 egyedülálló master 17 1: MG master csoport 2: 1. slave csoport SS1 SW Szoftveralkalmazás verziószáma 2 Byte pl. 113d a V1.13 verziószám 18 esetében Kombinált működés másodlagos funkciója 2 Byte 0: offline 1: master kontroll (M) 2: nyomásszabályozás (PC) 3: nyomásszabályozás + LT master 4: szintszabályozás (LC) 5: foglalt 6: IO kontroll (ID5 = ki) 7: master sikertelen M-fail 19 2 (magas rangú szó) 3 (alacsony rangú szó) 7 (magas rangú szó) 8 (alacsony rangú szó) 24

25 Adatinterfész Kommunikáció ComCube DCA hu ComCube DCA A ComCube DCA kommunikációs modul két galvanikusan izolált 4-20 ma analóg kimenet biztosítására használható. Ez lehetővé teszi a PT nyomás és az LT jelek egyszerű átvitelét a BMS-re. : Telepítés Működtetés ComCube A ComCube DCA-t a falra kell felszerelni. A PT nyomásszenzor és az LT tartalomszenzor galvanikusan elválasztottak lehetnek a ComCube DCA-n keresztül 4-20 ma-es jelek formájában, a vezérléshez és a kommunikációs rendszerhez. A meglévő PIS BrainCube és LIS BrainCube kábeleket ki kell húzni, és át kell csatlakoztatni a ComCube DCA egységre. A PT-LT-BrainCube vagy PT-LT-ComCube DCA csatlakozókábeleinek hossza egyenként nem haladhatja meg a 4 m-t. Az alkalmazandó kábel csavart érpáros árnyékolt kábel, amelyben a vezetékek keresztmetszete 0.5 mm 2 (példa, Belden Type 9501). : Telepítés Működtetés ComCube 0,6 m max. 4,0 m ComCube DCA max. 4,0 m max. 4,0 m max. 4,0 m Főcsatla kozó * dugó P PT érzékelő LT érzékelő P Hálózati tápellátás Nyomásérzékelő PT BrainCube Víztartalom érzékelő - LT 3 x 1,0 mm² (L+N+PE) TecBox 230 V AV / 50 Hz * Fázisvédelem max.10 AT Analóg kimenet Analóg kimenet PT / 4-20 ma LT / 4-20 ma min. 2 x 0,5 mm árnyékolt Példa: Elektromos csatlakozás BrainCube ComCube DCA-val 25

26 hu Kapcsolási rajz Compresso C.1 áramellátása WM Compresso C.2 áramellátása WM 26

27 Kapcsolási rajz hu Transfero TV áramellátása TV TV TV Version TV.2,TV.1H P1 Pumpe Pompe Pump V3 Pumpenventil Vannes de pompe Pump valve WM Nachspeiseventil Vanne d`appoint d`eau Water make up valve Version H TV.1H, TV.2 P2 Pumpe Pump Pompe Version TV.2 Version TV.2 Vento V.1 E(C) áramellátása V V V P1 Pumpe Pompe Pump V3 Pumpenventil Vannes de pompe Pump valve WM Nachspeiseventil Vanne d`appoint d`eau Water make up valve 27

28 hu Kapcsolási rajz Biztonsági extra alacsony feszültségű (SELV) Compresso Biztonsági extra alacsony feszültségű (SELV) Transfero TV TV TV H- H+ PK BL BN M1 Sensor Gefässinhalt LT Capteur de niveau LT Level sensor LT Sensor Vakuum PT W Capteur de vacuum PT W Vacuum sensor PT W Sensor Anlagendruck PT SYS Capteur de pression PT SYS Pressure sensor PTSYS Motorkugelhahn Gefäss M1 Robinet à boisseau sphérique motorisé vase M1 Motorized ball valve vessel M1 ECO Schalter PT ECO Contacteur Eco PT ECO Eco switch PT ECO Version V10/14/18 28

29 Kapcsolási rajz hu Biztonsági extra alacsony feszültségű (SELV) Vento Klemmen Ausführung V Version des bornes V Terminal execution V SELV IA5 IA4 IA3 IA2 IA1 ID4 ID3 ID2 ID1 OA2 OA1 IDA2 IDA1 GND IN + GND IN + GND IN + PE 2 1 PE 2 1 PE 2 1 GN BN GN BN GN BN OUT + OUT + OUT + P P P S ensor Vak uum PT W C apteur de vacuum PT W Vac uum s ensor PT W S ensor Anlagendruck PT SYS C apteur de pression PT SYS Pressure s ensor PTSYS ECO Schalter PT ECO C ontacteur Eco PT ECO Eco switch PT ECO 29

30 hu Kapcsolási rajz Compresso interfész-kapcsolat 30

31 Kapcsolási rajz hu Transfero TV interfész-kapcsolat NPN q FT Kontaktwasserzähler Compteur d` eau a impulsions Flow sensor 31

32 Kapcsolási rajz Vento V interfész-kapcsolat NPN q FT Kontaktwasserzähler Compteur d` eau a impulsions Flow sensor Fenntartjuk a jogot a technikai jellegű változtatások előzetes bejelentés nélküli alkalmazásához. IMI Hydronic Engineering Switzerland AG Mühlerainstrasse 26 CH-4414 Füllinsdorf Tel. +41 (0)
