Dörr SnapShot EXTRA 5.0 MP (Art.Nr UV562) Dörr SnapShot EXTRA Black 5.0 MP (Art.Nr UV565)

Átírás

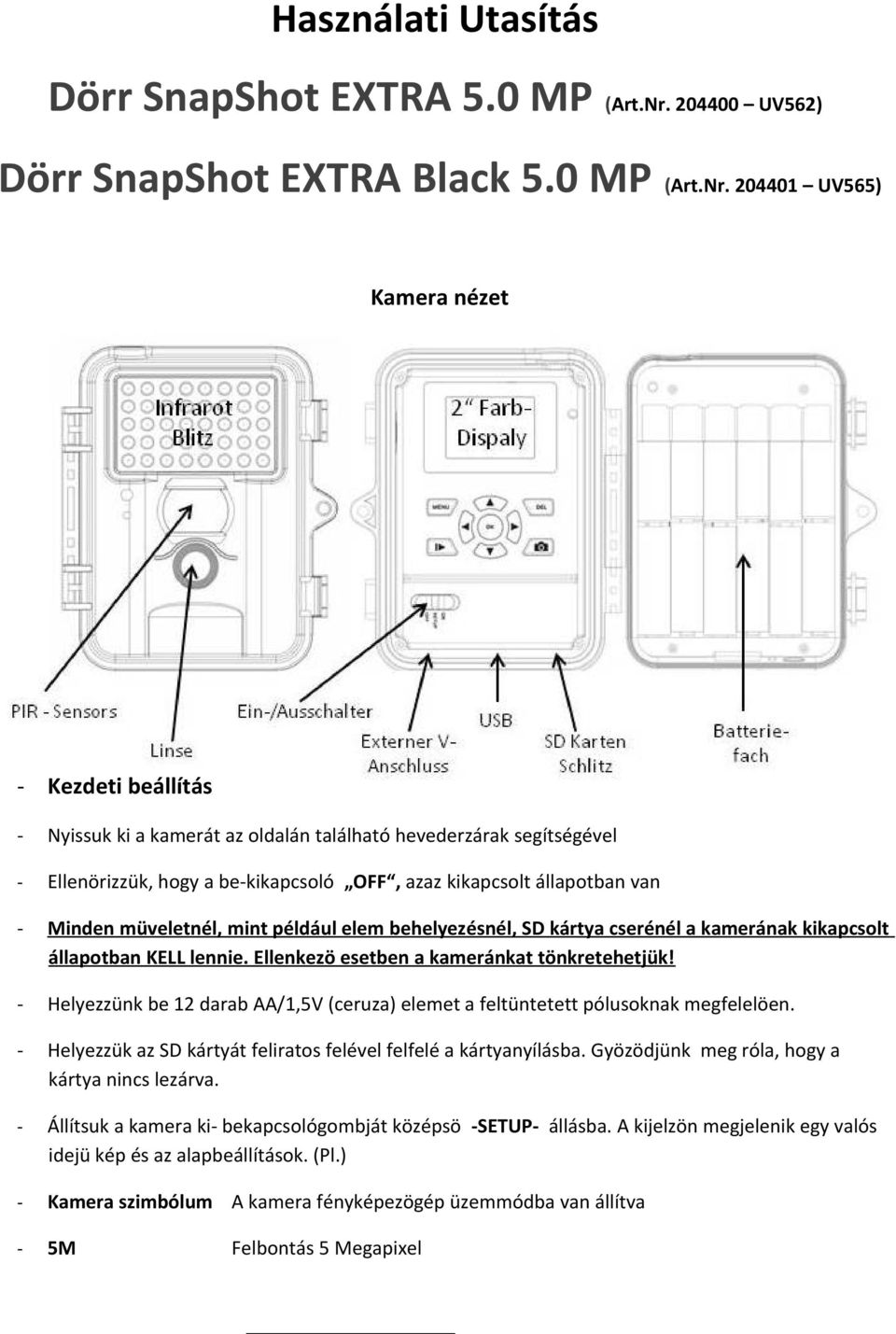

1 Használati Utasítás Dörr SnapShot EXTRA 5.0 MP (Art.Nr UV562) Dörr SnapShot EXTRA Black 5.0 MP (Art.Nr UV565) Kamera nézet - Kezdeti beállítás - Nyissuk ki a kamerát az oldalán található hevederzárak segítségével - Ellenörizzük, hogy a be-kikapcsoló OFF, azaz kikapcsolt állapotban van - Minden müveletnél, mint például elem behelyezésnél, SD kártya cserénél a kamerának kikapcsolt állapotban KELL lennie. Ellenkezö esetben a kameránkat tönkretehetjük! - Helyezzünk be 12 darab AA/1,5V (ceruza) elemet a feltüntetett pólusoknak megfelelöen. - Helyezzük az SD kártyát feliratos felével felfelé a kártyanyílásba. Gyözödjünk meg róla, hogy a kártya nincs lezárva. - Állítsuk a kamera ki- bekapcsológombját középsö -SETUP- állásba. A kijelzön megjelenik egy valós idejü kép és az alapbeállítások. (Pl.) - Kamera szimbólum A kamera fényképezögép üzemmódba van állítva - 5M Felbontás 5 Megapixel

2 - Elemszimbólum Elem töltöttségi állapot - SD kártya szimbólum SD kártya behelyezve - (00034/00965) Fotók száma a kártyán /Szabad kapacitás Beállítások A beállítások végrehajtásához, a Be- ki kapcsolót állítsuk SETUP állásba és a billentyüzeten nyomjuk meg a MENU gombot. Ekkor megjelenik egy lista a választható menüpontokkal. A képernyön ez látszik: Kamera beállítások (CAM regiszter) 1. A jobb-bal nyilak ( és ) megnyomásával tudunk választani a lapok (CAM,PIR,SYS)közül 2. A fel-le ( )nyilak megnyomásával tudjuk kiválasztani a megfelelö menüpontot. A kiválasztott menüpont fehér színnel ki lesz emelve. 3. A jobb-bal nyilak ( és ) megnyomásával a menüpontot tudjuk módosítani. 4. Az OK gomb megnyomásával a beállítást elmentjük, ha a MENU gombot nyomjuk meg,megjelenik a kezdö képernyö, anélkül, hogy a beállítást elmentettük volna. Mikor a fehérrel kiemelt funkciót elmentjük,a kiemelés színe sárgára változik. Camera Mode Kamera(alapbeállított) vagy Video Itt tudjuk beállítani, hogy fényképeket akarunk készíteni vagy videófelvételt 1. Vagy hagyjuk az alapbeállítást, vagy a nyilak és megnyomásával válasszunk a VIDEO vagy Photo között majd az OK gomb megnyomásával mentsük el a beállítást. Felbontás Három különbözö képfelbontásból választhatunk. 3 vagy 5 vagy 8 Megapixel. 1. A jobbra nyíl megnyomásával válasszuk ki a megfelelö felbontást,majd az OK gombbal mentsük el. Képek száma Mozgásonként kameránk 1-3 képet tud készíteni. 1. A jobbra nyíl megnyomásával válasszuk ki a megfelelö képszámot,majd az OK gombbal mentsük el. Videó felbontás - Ahogy az állókép esetében, a videónál is két különbözö felbontás közül választhatunk. 1. A jobbra nyíl megnyomásával válasszuk ki a kívánt felbontást ( magas = 640 x 480, alacsony = 320 x 240) majd az OK gombbal mentsük el. Videó hossz A videó hosszát 1-töl 60 mp-ig változtathatjuk. 1. A jobbra nyíl megnyomásával válasszuk ki a megfelelö videó hosszt,majd az OK gombbal mentsük el.

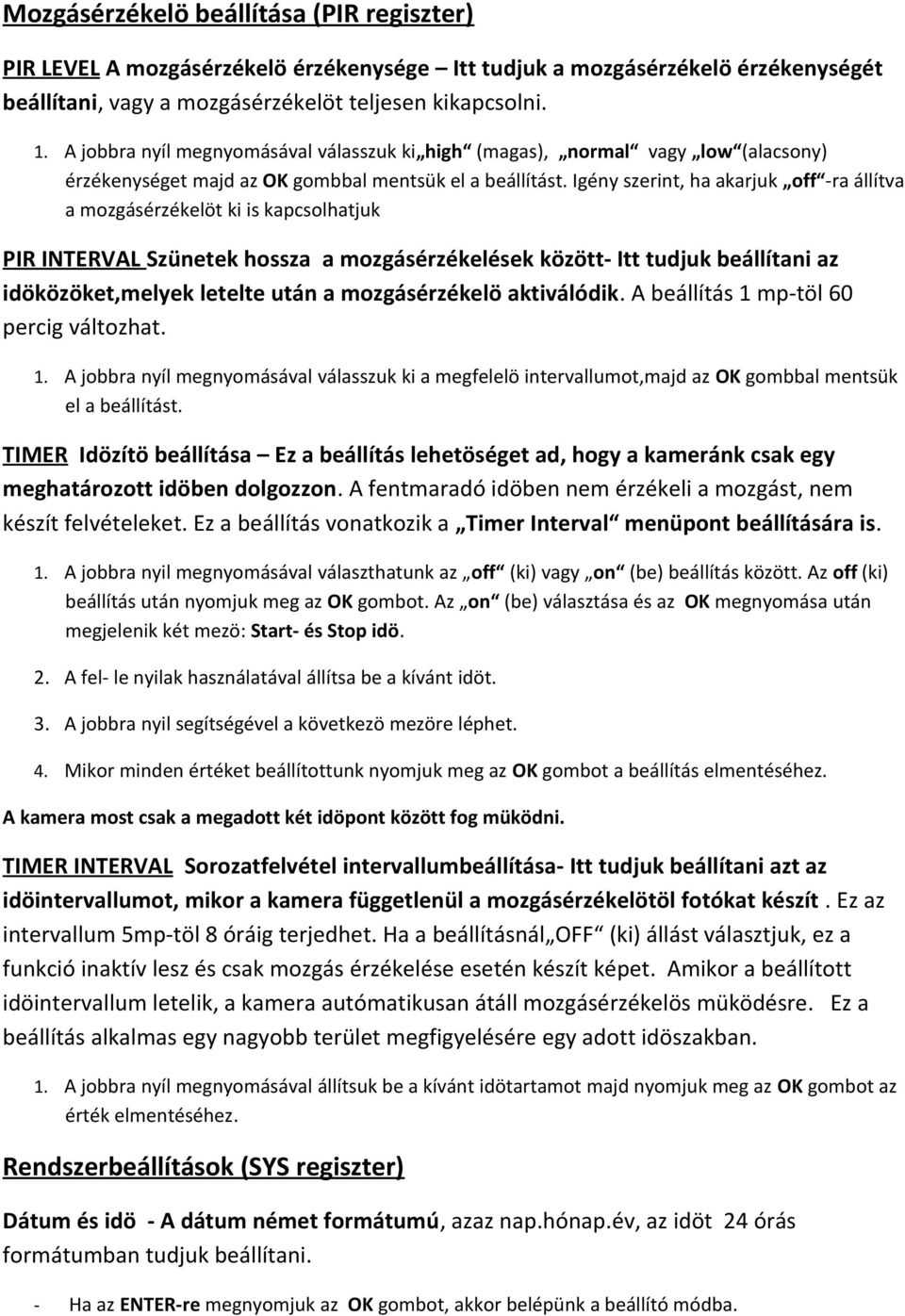

3 Mozgásérzékelö beállítása (PIR regiszter) PIR LEVEL A mozgásérzékelö érzékenysége Itt tudjuk a mozgásérzékelö érzékenységét beállítani, vagy a mozgásérzékelöt teljesen kikapcsolni. 1. A jobbra nyíl megnyomásával válasszuk ki high (magas), normal vagy low (alacsony) érzékenységet majd az OK gombbal mentsük el a beállítást. Igény szerint, ha akarjuk off -ra állítva a mozgásérzékelöt ki is kapcsolhatjuk PIR INTERVAL Szünetek hossza a mozgásérzékelések között- Itt tudjuk beállítani az idöközöket,melyek letelte után a mozgásérzékelö aktiválódik. A beállítás 1 mp-töl 60 percig változhat. 1. A jobbra nyíl megnyomásával válasszuk ki a megfelelö intervallumot,majd az OK gombbal mentsük el a beállítást. TIMER Idözítö beállítása Ez a beállítás lehetöséget ad, hogy a kameránk csak egy meghatározott idöben dolgozzon. A fentmaradó idöben nem érzékeli a mozgást, nem készít felvételeket. Ez a beállítás vonatkozik a Timer Interval menüpont beállítására is. 1. A jobbra nyil megnyomásával választhatunk az off (ki) vagy on (be) beállítás között. Az off (ki) beállítás után nyomjuk meg az OK gombot. Az on (be) választása és az OK megnyomása után megjelenik két mezö: Start- és Stop idö. 2. A fel- le nyilak használatával állítsa be a kívánt idöt. 3. A jobbra nyil segítségével a következö mezöre léphet. 4. Mikor minden értéket beállítottunk nyomjuk meg az OK gombot a beállítás elmentéséhez. A kamera most csak a megadott két idöpont között fog müködni. TIMER INTERVAL Sorozatfelvétel intervallumbeállítása- Itt tudjuk beállítani azt az idöintervallumot, mikor a kamera függetlenül a mozgásérzékelötöl fotókat készít. Ez az intervallum 5mp-töl 8 óráig terjedhet. Ha a beállításnál OFF (ki) állást választjuk, ez a funkció inaktív lesz és csak mozgás érzékelése esetén készít képet. Amikor a beállított idöintervallum letelik, a kamera autómatikusan átáll mozgásérzékelös müködésre. Ez a beállítás alkalmas egy nagyobb terület megfigyelésére egy adott idöszakban. 1. A jobbra nyíl megnyomásával állítsuk be a kívánt idötartamot majd nyomjuk meg az OK gombot az érték elmentéséhez. Rendszerbeállítások (SYS regiszter) Dátum és idö - A dátum német formátumú, azaz nap.hónap.év, az idöt 24 órás formátumban tudjuk beállítani. - Ha az ENTER-re megnyomjuk az OK gombot, akkor belépünk a beállító módba.

4 - A fel le gombok segítségével az aktuális számot tudjuk beállítani, majd a jobbra gomb segítségével léphetünk a következö számra. - Miután mindent megfelelöen beállítottunk, nyomjuk meg az OK gombot a mentéshez. TIME STAMP A készítés idejének feltüntetése Itt tudja beállítani, hogy a képekre fel legyen-e tüntetve a kép készítésének dátuma és ideje. 1. A jobbra gomb használatával válasszuk ki az on (be) vagy off (ki)beállítást, majd nyomjuk meg az OK gombot a beállítás elmentéséhez. FLASH RANGE Vakutávolság beállítása A vakunál kétféle érték állítható be. A megadott távolságot a kamera környezete határozza meg 1. A jobbra nyíl megnyomásával választhatjuk ki a 6 m vagy 12 m. A választás után nyomjuk meg az OK gombot a beállítás elmentéséhez. PASSWORT Jelszó megadása A kameránkat a jogosulatlan használat ellen jelszóval is védhetjük. Ha a jelszó funkció aktív, akkor a bekapcsolás után azonnal rákérdez a kamera a jelszóra. A helyes jelszó megadása nélkül a kamera további használata nem lehetséges. A gyárilag beállított jelszó: A jobbra vagy balra nyíl segítségével válasszuk ki az "EIN" vagy "AUS" beállítást. Az OK gomb megnyomása után megjelenik a gyárilag beállított érték. Az egyes számokat a nyilak segítségével tudjuk módosítani. Az OK gomb lenyomásával pedig elmenthetjük az új beállítást. A következö bekapcsolásnál a rendszer már kéri a jelszó megadását! Ajánlott a megváltoztatott jelszót biztos helyre feljegyezni, mivel a jelszó ismerete nélkül a kamera használhatatlanná válik. Formatálás Ez a funkció minden adatot töröl az SD Kártyáról és újra formázza azt. Ezért a formatálás elött gyözödjünk meg arról, hogy nincs az SD kártyán semmi olyan adat ami pótolhatatlan számunkra. a.) Ha az Enter feliratnál megnyomjuk az OK gombot, egy almenübe lépünk b.) A vagy gombbal válasszuk ki a JA feliratot, a JA felirat kifehéredik c.) Az OK gomb megnyomásával a formatálás elkezdödik. Amíg a formatálás tart, a kijelzön a Bitte warten! (Kérem, várjon!) felirat látható. Bitte warten! DEFAULT SET Visszaállítás a gyári alapértékekre Ennek a menüpontnak a használatával kameránkat, a dátum és az idö kivételével, visszaállíthatjuk a gyári alapértékekre. Az OK gomb lenyomása után a visszaállítás megtörténik. Visszajátszás/Playback Fotó vagy videó megtekintéséhez

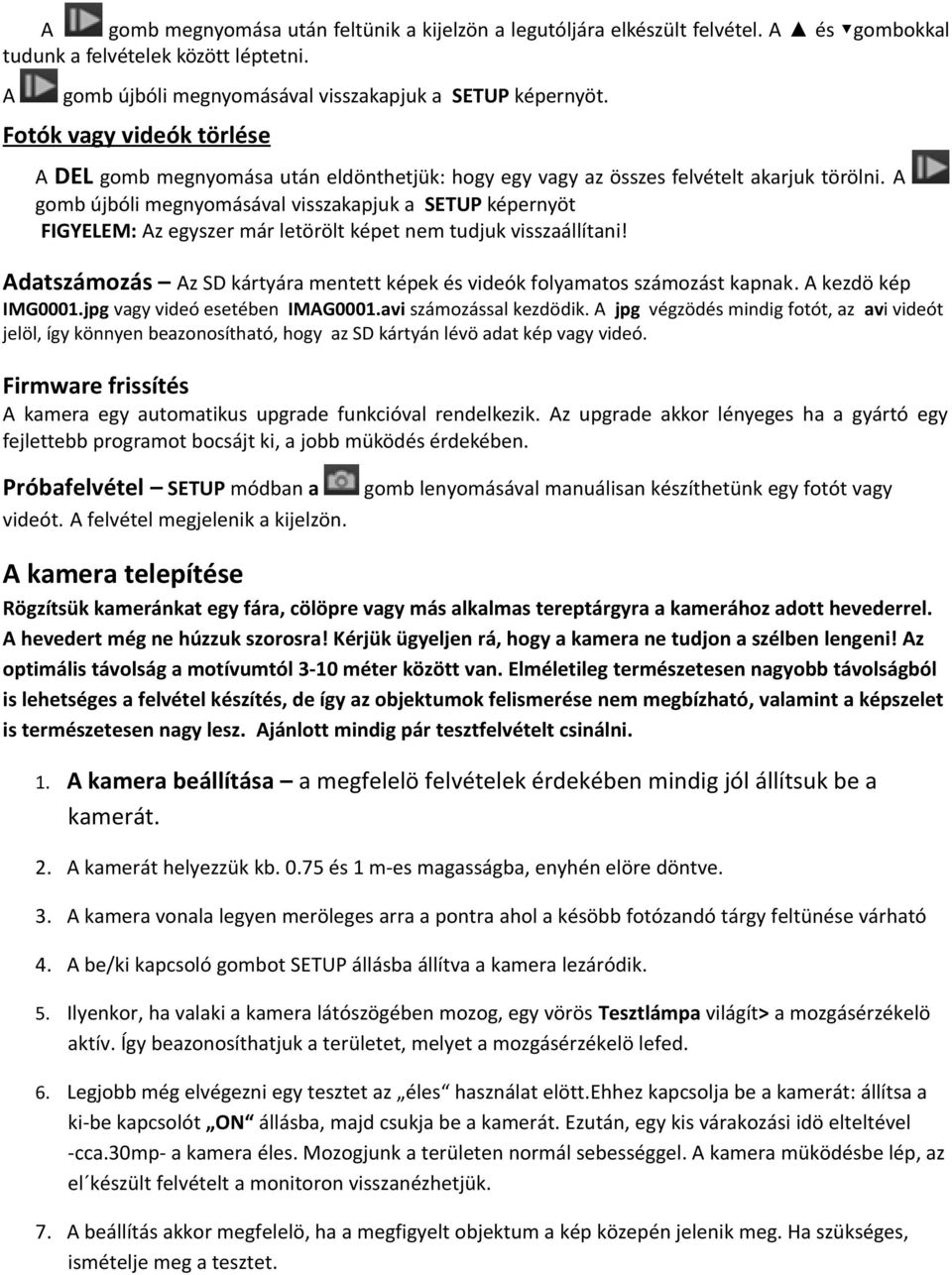

5 A gomb megnyomása után feltünik a kijelzön a legutóljára elkészült felvétel. A és gombokkal tudunk a felvételek között léptetni. A gomb újbóli megnyomásával visszakapjuk a SETUP képernyöt. Fotók vagy videók törlése A DEL gomb megnyomása után eldönthetjük: hogy egy vagy az összes felvételt akarjuk törölni. A gomb újbóli megnyomásával visszakapjuk a SETUP képernyöt FIGYELEM: Az egyszer már letörölt képet nem tudjuk visszaállítani! Adatszámozás Az SD kártyára mentett képek és videók folyamatos számozást kapnak. A kezdö kép IMG0001.jpg vagy videó esetében IMAG0001.avi számozással kezdödik. A jpg végzödés mindig fotót, az avi videót jelöl, így könnyen beazonosítható, hogy az SD kártyán lévö adat kép vagy videó. Firmware frissítés A kamera egy automatikus upgrade funkcióval rendelkezik. Az upgrade akkor lényeges ha a gyártó egy fejlettebb programot bocsájt ki, a jobb müködés érdekében. Próbafelvétel SETUP módban a videót. A felvétel megjelenik a kijelzön. gomb lenyomásával manuálisan készíthetünk egy fotót vagy A kamera telepítése Rögzítsük kameránkat egy fára, cölöpre vagy más alkalmas tereptárgyra a kamerához adott hevederrel. A hevedert még ne húzzuk szorosra! Kérjük ügyeljen rá, hogy a kamera ne tudjon a szélben lengeni! Az optimális távolság a motívumtól 3-10 méter között van. Elméletileg természetesen nagyobb távolságból is lehetséges a felvétel készítés, de így az objektumok felismerése nem megbízható, valamint a képszelet is természetesen nagy lesz. Ajánlott mindig pár tesztfelvételt csinálni. 1. A kamera beállítása a megfelelö felvételek érdekében mindig jól állítsuk be a kamerát. 2. A kamerát helyezzük kb és 1 m-es magasságba, enyhén elöre döntve. 3. A kamera vonala legyen meröleges arra a pontra ahol a késöbb fotózandó tárgy feltünése várható 4. A be/ki kapcsoló gombot SETUP állásba állítva a kamera lezáródik. 5. Ilyenkor, ha valaki a kamera látószögében mozog, egy vörös Tesztlámpa világít> a mozgásérzékelö aktív. Így beazonosíthatjuk a területet, melyet a mozgásérzékelö lefed. 6. Legjobb még elvégezni egy tesztet az éles használat elött.ehhez kapcsolja be a kamerát: állítsa a ki-be kapcsolót ON állásba, majd csukja be a kamerát. Ezután, egy kis várakozási idö elteltével -cca.30mp- a kamera éles. Mozogjunk a területen normál sebességgel. A kamera müködésbe lép, az el készült felvételt a monitoron visszanézhetjük. 7. A beállítás akkor megfelelö, ha a megfigyelt objektum a kép közepén jelenik meg. Ha szükséges, ismételje meg a tesztet.

6 A beállításhoz egy kis faék nagyon sokat segíthet.mikor a kamera pozíciója megfelelö, rögzítsük fixen a kamerát a heveder szorosra húzásával. A kamera most már üzemkész. Kérjük, újra kapcsolja ki a kamerát!! Készenlét A kamera élesítéséhez most már csak be kell kapcsolni a készüléket. 1. A be/ki kapcsolót a legfelsö ON állásba állítsuk majd csukjuk be a kamerát 2. 30mp múlva a kamera aktív és kész arra hogy a mozgásokról felvételeket készítsen A kamera ellenörzése Több lehetöségünk van rá, hogy megállapítsuk, kameránk készített-e felvételeket 1. A kamerát nyissuk ki és kapcsoljuk ki rövid szünet után( 1-2 mp) állítsuk SETUP állásba. 2. A képernyön feltünik a kezdökép. Az alsó sorban láthatjuk, hogy mennyi felvétel készült és hogy még mennyi felvétel fér el az SD kártyán. 3. A gomb megnyomása után (a fent leírt módon) a felvételeket vissza tudjuk nézni. 4. Egy alternatív megoldás, hogy a kikapcsolt kamerából kiszedjük az SD kártyát és az otthoni PC-n nézzük vissza a felvételeket. A kamera ellenörzésekor mindig ellenörizzük az Elemállapot-ot is. Ha az elemek már lemerült állapotban vannak nem tudunk megfelelö eredményt elérni, mivel a kamera infra LEDjei viszonylag nagyobb energia felvételt igényelnek Fontos tippek és kiegészítések a Dörr SnapShot EXTRA müködtetéséhez 1. SD Kártya A kameránk SD kártya nélkül nem müködik, ezért a készülék fontos része a kártya melynek kompatibilitása kameránkkal meghatározza a müködést A Snapshot kamra nem mindegyik típusú kártyával müködik, ez kiderülhet számunkra úgy hogy bekapcsolás után a kamera nem müködik megfelelöen: csak egyfajta menüképet látunk, nem tudunk a menüpontok között lépegetni illetve, hogy semmi nem jelenik meg a kijelzön. Ebben az esetben kapcsoljuk ki a készüléket és próbáljunk ki más márkát vagy más kapacitást. Fontos tudni, hogy a készülékbe maximum 16GB kapacitású kártyát helyezzünk!! 2. A lencse zörög? A fotólencse elött egy színszürö van elhelyezve, melynek segítségével kameránk nappal szines, éjjel fekete-fehér képet tud készíteni. Ez a szürö a kamera kikapcsolt állapotában nincs fixen rögzítve, azaz mozoghat, ami zörgö hangot is adhat. Ez a jelenség nem hiba, teljesen normális! 3. Idöjárásállóság A kamerák idöjárás álló házba vannak helyezve ezért alkalmasak a kültéri használatra. Azonban ha kameránkat kíméljük, hosszabb lesz az élettartama. Ezért érdemes olyan helyre kihelyezni ahol nem tesszük ki pl. folyamatos esönek, napfénynek. Mikor a kameránk üzemel, idönként ellenörizzük állapotát. Ha hosszú ideig hagyjuk párás környezetben, érdemes rövid idöre száraz helyre vinni.

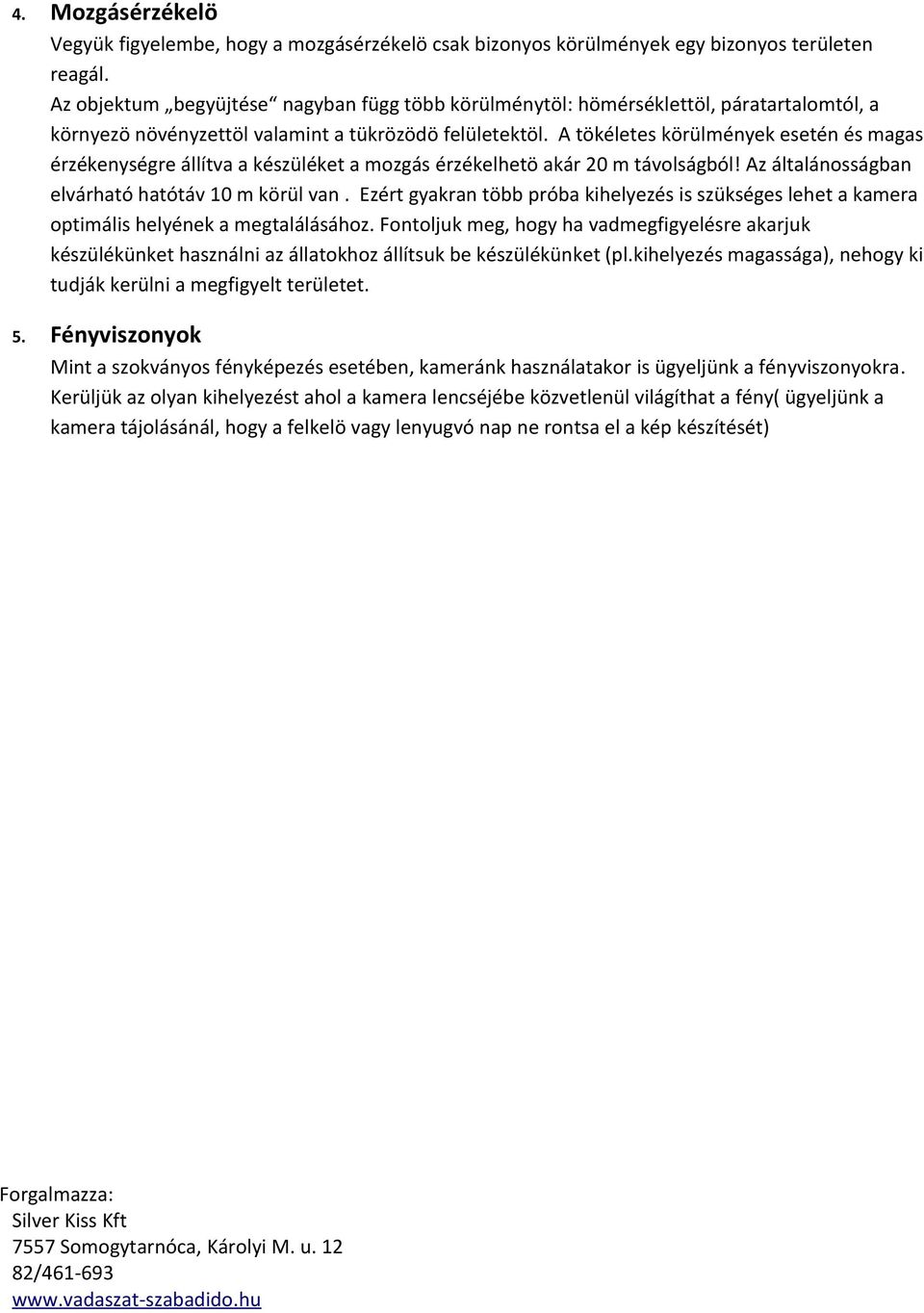

7 4. Mozgásérzékelö Vegyük figyelembe, hogy a mozgásérzékelö csak bizonyos körülmények egy bizonyos területen reagál. Az objektum begyüjtése nagyban függ több körülménytöl: hömérséklettöl, páratartalomtól, a környezö növényzettöl valamint a tükrözödö felületektöl. A tökéletes körülmények esetén és magas érzékenységre állítva a készüléket a mozgás érzékelhetö akár 20 m távolságból! Az általánosságban elvárható hatótáv 10 m körül van. Ezért gyakran több próba kihelyezés is szükséges lehet a kamera optimális helyének a megtalálásához. Fontoljuk meg, hogy ha vadmegfigyelésre akarjuk készülékünket használni az állatokhoz állítsuk be készülékünket (pl.kihelyezés magassága), nehogy ki tudják kerülni a megfigyelt területet. 5. Fényviszonyok Mint a szokványos fényképezés esetében, kameránk használatakor is ügyeljünk a fényviszonyokra. Kerüljük az olyan kihelyezést ahol a kamera lencséjébe közvetlenül világíthat a fény( ügyeljünk a kamera tájolásánál, hogy a felkelö vagy lenyugvó nap ne rontsa el a kép készítését) Forgalmazza: Silver Kiss Kft 7557 Somogytarnóca, Károlyi M. u /
