1 12MP 1080P GSM SMS GPRS MMS Digitális Vadkamera KX5000

2 1. Bemutatás... 1 Alkalmazás... 1 Tápegység... 1 Figyelmeztetés... 1 Műszaki adatok A kamera és elemei... 3 A kamera előlapja... 3 A kamera oldalnézete... 3 A kamera hátlapja... 4 A kamera alulnézete... 4 Távirányító... 4 A kijelzőn megjelenő információk... 6 A kamera Menü rendszere A kamera üzembe helyezése... 7 Elemek behelyezése... 7 TF és SIM kártyák behelyezése Bekapcsolás... 7 Műveletek a Menüben... 8 Photo Menu Video Menu Rendszer Menu MMS Menu SMTP Menu MMSCONFIG beállítása Vezérlés SMS-el Firmware frissítés Műszaki adatok A doboz tartalma... 20

3 1. Bemutatás Köszönjük hogy a Mazi KX5000 tipusú infrás, gsm vadkamerát választotta. Az eszköz egy max. 12MP felbontású, az ügyfelek visszajelzéseinek figyelembe vételével tervezett HD vadkamera. Alkalmazás Ez a digitalis kamera ideális termék akár otthoni vagy raktári megfigyelésekhez, vagy vadállatok kültéri mozgásának megfigyelésere a speciálisan kialakított kiszerelésének köszönhetően. Egyszerűen felszerelhető és beállítható, használható kézi felvételek készítésére is, a Test üzemmódben visszajátszhatóak a rögzített felvételek. a. Használható otthoni, irodai, raktári, építkezések és egyebek megfigyelésére b. Mozgásérzékelés, infra vörös megvilágításos éjszakai megfigyelés c. Állatok mozgásának megfigyelése világosban és sötétben; Tápfeszültség a. AA méretű alkáli elemek A kamera 8db AA méretű alkáli, tartós elemmel üzemel. Kérem vegye figyelembe, hogy AA méretű akkumulátorok a kis 1.2V-os kapocs feszültségük miatt nem alkalmazhatóak. Az elemeket kérjük az elemtartón látható ábra szerint helyezze el. b. Napelemes Panel A kamera tápellátásra használható 6V-os lítium elemmel egybeépített napelemes panel is, így hosszabb ideig tudjuk használni az eszközt c. Hálózati Adapter A kamera tápfeszültség ellátása megoldható külső 6V-os hálózati adapterrel is. Ebben az esetben el kell távolítani az elemeket az elemtartóból.. Figyelmeztetés a. Kérjük a TF-memória kártyát az üzemmód kapcsoló KI azaz OFF állásában helyezze a kamerába. b. Kérjük, ne csatlakoztassa, és ne is vegye ki a memória kártyát a kamera bekapcsolt állapotában. c. A memória kártyát behelyezezés után formázni kell.. d. Ha a kamerát USB-kábellel csatlakoztatjuk a számítógéphez, az USB-módba kerül, a memória kártya ebben az esetben eltávolítható memóriaként funkciónál.. e. A kamera firmware frissítése előtt kérjük ellenőrizze az elemek állapotát, mert ha a frissítés közben lemerülnek az elemek, a kamera végzetesen meghibásodhat. Fő tulajdonságok 1 Beépített 2.0" TFT színes kijelző a rögzítések vissza nézésére 2 36 db IR LED, 20 méteres megvilágítási távolság 3 Programozható 5/8/12 Megapixeles felbontás 4 Nappal színes, sötétben fekete-fehér felvételek

4 5 Beállítható PIR érzékenység; HIGH, MID, LOW 6 Gyors triggerelési idő: 1.1s 7 Sorozat felvétel; 1,3,6,9 8 Beállítható késleltetés mozgások között; 1/5/10/30 másodperc/perc 9 Beállítható hosszúságú video rögzítés: 10/30/60/90 másodperc 10 8 db AA alkáli elem esetén a készenléti idő max. 6 hónap is lehet 11 Üzemi hőmérséklét: -20 tól 60 A beépített időzítővel a kamera beprogramozható, hogy csak a beállított idő 12 intervallumban készítsen felvételeket. 13 A felvételen látható az időbélyeg, hőmérséklet és a hold állás is 14 Lehetséges hang rögzítése is 15 2G-s GSM hálózat támogatása valós idejű képek küldésére Az MMS/SMTP funkció használatával a kamera max. 4 db előre beállított mobil 16 telefonra tud képeket továbbítani, vagy max. 4 címre Mobil telefonnal SMS parancsok küldésével vezérelhetjük a kamerát, 17 lekérdezhetjük az állapotát, rögzítések számát, az elemek állapotát

5 2. A kamera külakaja és elemei A kamera elől nézete A kamera oldal nézete

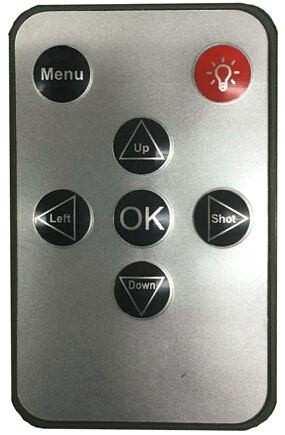

6 A kamera hátsó nézete A kamera alsó nézete. Távirányító Az infra vörös távirányító segítségével tudjuk beállítani és vezérelni a kamerát. A működési távolsága max. 9 méter.

7 Megjegyzés: Erre az ikonra kattintva a lézer pointer aktíválódik. Megjegyzés: 1. A Shot gomb megnyomására a kamera egy képet készít. 2. Az OK gomb megnyomására választható a visszajátszá funkció 3. Képek kiválasztása az Up (fel) vagy Down (le) gombokkal 4. A Left (bal) gombbal indul el a video, újra megnyomva leáll Információ kijelző display

8 A kijelzőn minden információ megtalálható, a kamera üzemmódja, memória kártya állapota, GSM jelerősség, elemek állapot stb. Megjegyzés: Az MMS vagy SMTP funkció aktiválásakor a kamera megkeresi a SIM-kártyát és a központ jelét. Menü beállításai A kamera menu rendszere 5 almenübő áll:

9 3. Alap beállítások Elemek Memória és SIM kártya behelyezése Megjegyzés: Az MMS vagy SMTP funkció aktiválásához kérjük mentse a beállítás fájlt Parameter.dat az MMSCONFIG segítségével a memória kártyára. Bekapcsolás

10 A tápfeszültség kapcsoló OFF állásából a Test vagy On állásba kapcsolva tudjuk bekapcsolni a kamerát. TEST A kapcsoló ebben az állásában a kijelző bekapcsol, a távirányítóval be tudjuk állítani a kamerát: a. Beállítások a kamera Menüjében, rendszer-, kép és video beállítások b. Képet vagy videót felvételt tudunk készíteni c. Képeket vagy videót tudunk visszanézni On Ebben az állásban a kijelző nem üzemel, a kamera a beállításoknak megfelelően üzemel. Beállítások a Menüben A telepítő a távirányító segítségével tudja beállítani a kamerát; az MMS menu és SMTP menü beállításait a mellékelt CD-n található MMSCONFIG program segítségével lehet elvégezni. Photo Menü beállítása Leírás:

11 Menü Tartalom Leírás Resolution (Felbontás) 12MP, 8MP, 5MP A képek felbontása Interval (késleltetés) 1/5/10/30 sec/min Két kép készítése közötti késleltetés Multi (Sorozat felvétel) 1/3/6/9 Az esemény kiváltotta rögzítendő képek száma ISO 100,200,400 A kamera fényérzékenysége A felbontás 12MP-ről 5MP-re való változtatás beállításának lépései: Megjegyzés: 1. A bekapcsoló Test állásban 2. Interval, Multi és ISO beállítását is hasonlóan kell elvégezni Video Menu

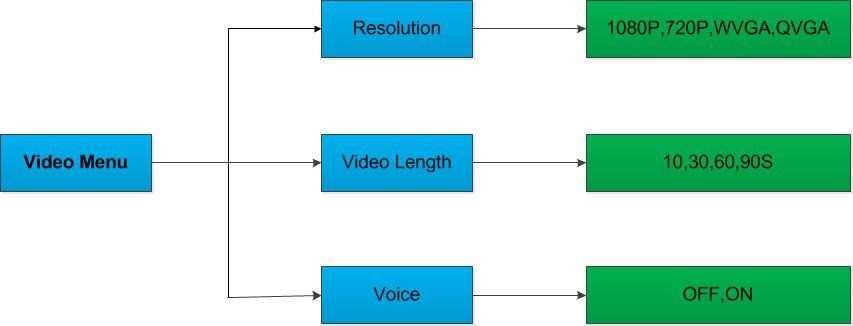

12 Menü Tartalom Leírás Resolution (felbontás) 1080P, 720P, WVGA, QVGA Video felbontása Video Length (video hossz) 10S, 30S, 60S, 90S Rögzített video hosszúsága Voice (Hang) On, Off On állásban rögzít hangot is A video felbontásának 1080P-ről 720P-re állításának lépései a távirányítóval: Megjegyzés: 1. A Menü video állásban van 2. A Video length és voice beállítás lépései hasonlóak.

13 Rendszer Menü Menü Tartalom Leírás Mode (Üzemmók váltása) Camera, video, camera&video Csak képek vagy video Language (Nyelv) English, Francais, Deutsch stb. készítése, video és kép A menu nyelvezetének beállítása TV Mode(TV üzemmód) NTSC, PAL TV szabvány kiválasztása Date/Time(Dátum/idő) :49:40 nap-hónap-év és datum óra-perc- Password ON/OFF(Jelszó) ON, OFF Jelszó enged/tilt Password (Jelszó) **** 4 tagú szám lehet Timer (Időzítés) On, Off Engedélyezve csak a beállított intervallumban rögzít Kamera-ból Video üzemmódba átállítás lépései a távirányítóval:

14 Megjegyzés: 1. Language, Distance, TV Mode, Format és Default beállításai hasonlóan történnek. 2. A Date/Time, Timer és Password beállításánál: a. A vagy gombokkal tudjuk a számokat változtatni b. A gomb megnyomásával tuduk belépni a következő menübe 3. A Default, gyári beállítások kijelölésével a következő beállítások érvényesek:

15 Beállítás Gyári Tételek Mode Camera Camera, Video, Camera&Video Resolution (Camera) 12M 12M, 8M, 5M Delay 1 Sec 1-30 Seconds, 1-30 Minute Multi Single Single, 3, 6, 9 Pictures ISO , 200, 400 Resolution (Video) 1080P 1080P, 720P, WVGA, QVGA Video Length 10s 10s, 30s, 60s, 90s Date/Time Same as last time YY/MM/DD, MM/DD/YY, DD/MM/YY Adjust Distance High High, Normal, Low Language English English, French, Germany, Spanish and Russian Timer to Adjust Format Internal Memory Internal Memory, SD Card TV Mode NTSC NTSC, PAL Password Off Off, On

16 MMS Menü

17 3.4.4 SMTP Menü

18 4. MMSCONFIG beállításai 1 Telepítsük a mellékelt CD-ről az MMSCONFIG programot a PC-re 2 Futtassuk az MMSCONFIG.exe fájlt az MMSCONFIG könyvtárból 3 Photo, Video és Rendszer menü beállításai Megjegyzés: Ha a telepítő már távirányítóval beállította a kamerát azokat a lépéseket ki lehet hagyni. 4 Fix MMS beállítás A. Auto MMS üzemmód: Az Auto MMS üzemmódban, előre konfigurált adatokból lehet választani a. Válasszon államot b. Válasszon szolgáltatót c. Írja be a képeket fogadó telefon telefonszámát d. Írjon be címet a képek fogadására

19 B. Kézi MMS üzemmód: Ezt az üzemmódot csak a következő információk birtokában ajánlott használni: APN, hozzáférés, jelszó, MMSC, IP és Port információk. Utánna: a. Adja meg a képek fogadására való mobil telefonszámát b. Adjon meg címet a képeknek c. 5 Fix SMTP beállítás A képek ezen úton történő küldését GPRS átvitelnek is hívják. Ezzel a módszerrel a képek fiókok között kerülnek küldésre az MMS küldés költségének töredékéért. A. Auto SMTP üzemmód: Az Auto SMTP üzemmódban előre beálllított adatok között tudunk válogatni.

20 a. Válasszon országot b. Válasszon kiszolgálót c. Válasszon formátumot d. Bal oldalra írja be a küldő címét e. Bal oldalon adja meg a küldő fiók jelszavát f. A jobb oldali táblázatba írja be a fogadó címét B. Kézi SMTP beállítás: Ezt az üzemmódot csak a következő információk birtokában ajánlott használni: APN, hozzáférés, jelszó, a küldő szolgáltató szerver címe, port információja. a. Állítsa be a küldő címet a bal oldali táblázatba

21 b. Adja meg az küldő jelszavát a bal oldali táblázatba c. Adja meg a fogadó címét a job oldali táblázatba 6 Mentse a Parameter.dat fájlt a memória kártyára.

22 5. Vezérlés SMS-el Használat módja: SMS kódok küldése Az SMS kódok: Kód Funkció Hatása *530* Kamera indítása Bekapcsolja a kamerát *531* Kamera készenlét Készenlétbe kapcsolja a kamerát *500* Fényképezés A kamera készít egy képet és elküldi a beállított mobilra vagy címre *505* Fényképezés és kép fogadás(mms üzemmód) A kamera készít egy képet és elküldi a parancsot kiadó mobilra A kamera szöveges üzenetet küld a *520* Fénykép információk lekérdezése képek számáról, a kártya üres területéről és az elemek állapotáról.

23 6. Firmware frissítés A kamera automatikus firmware frissítés opcióval rendelkezik. Firware-t csak akkor kell frissíteni, ha megfelelő, friss firmware áll rendelkezésre. A frissítés lépései: 1. Töltsük le és csomagoljuk ki a friss fájlt 2. Másoljuk az FWF900.bin fájlt a memória kártyára. 3. Helyezzük be a helyére a kamerába a memória kártyát. 4. Kapcsoljuk be Test üzemmódba a kamerát. 5. Bekapcsolás után a kamera beolvassa a friss fájlt és frissíti magát. Frissítés alatt a kijelző sötét. 6. A frissítés befejezése után a kijelző újra bekapcsol 7. Kapcsolja ki a kamerát, vegye ki belőle a memória kártyát és törölje róla az FWF900.bin fájlt.(ha ezt nem teszi meg a kamera bekapcsolás után állandóan frissíteni akarja önmagát). 8. Helyezze vissza a törölt memória kártyát és használja a kamerát.

24 Képérzékelő Memória kártya 7. Műszaki adatok 5 Mega Pixeles zsínes CMOS TF kártya nax. 32GB Lencse F=3.1; FOV=60 Méretek IR szűrő TFT kijelző IR LED PIR érzékenység PIR szenzor érzékelési szög: PIR érzékelés távolsága IR LED-ek száma IR sugárzási távolság Felvétel indítási sebesség Felvétel indítási intervallum : A kép felbontása: 145mm * 80mm * 55 mm Teljesen automatikus IR szűrő 2.0 inch Láthatatlan 940nm IR-fény Magas/Normál/Alacsony 100 fok vizszintesen 82ft/25m 36 db IR-LED 65ft/20 méter Sorozat felvétel egy esemény hatására 1/3/6/9 Videó felbontása Videó fájl formátuma Dátum/idő bélyeg a felvételben Hold fázisok a felvételben Exponálás: Jelszavas biztonság GSM frekvencia sávok Távirányítás GSM-el GPRS átvitel MMS telefonra MMS címre Ismétlódéses fénykép készítés Készenléti áram felvétel Készenléti intervallum Interfészek Felszerelés 1.1 másodperc 1/5/10/30sec/min (gyári beállítás 1 sec) 12MP/8MP/5MP 1080P/720P/VGA JPEG/AVI Igen Igen Auto 4 digites PIN kód 2G GSM 850/900/1800/1900 MHz SMS -es adat küldés 1-4 beállítható mobil szám 1-4 beállítható cím 1másodperctől~24óráig 0.2mA max. 6 hónap Üzemi hőmérséklet -20 ~+60 TV ki (NTSC/PAL); USB; SD kártya foglalat; 6V DC külső tápfeszültség csatlakozó A mellékelt szíjjal, vagy fényképezőgép állvány Tápfeszültség Fényképezőgép foglalat Időjárás állóság Hitelesítés 8 AA alkáli tartós elem Igen IP54 FCC,CE,RoHS

25 8. Packing List
