Dani Extreme V2 Műszaki adatok:

Átírás

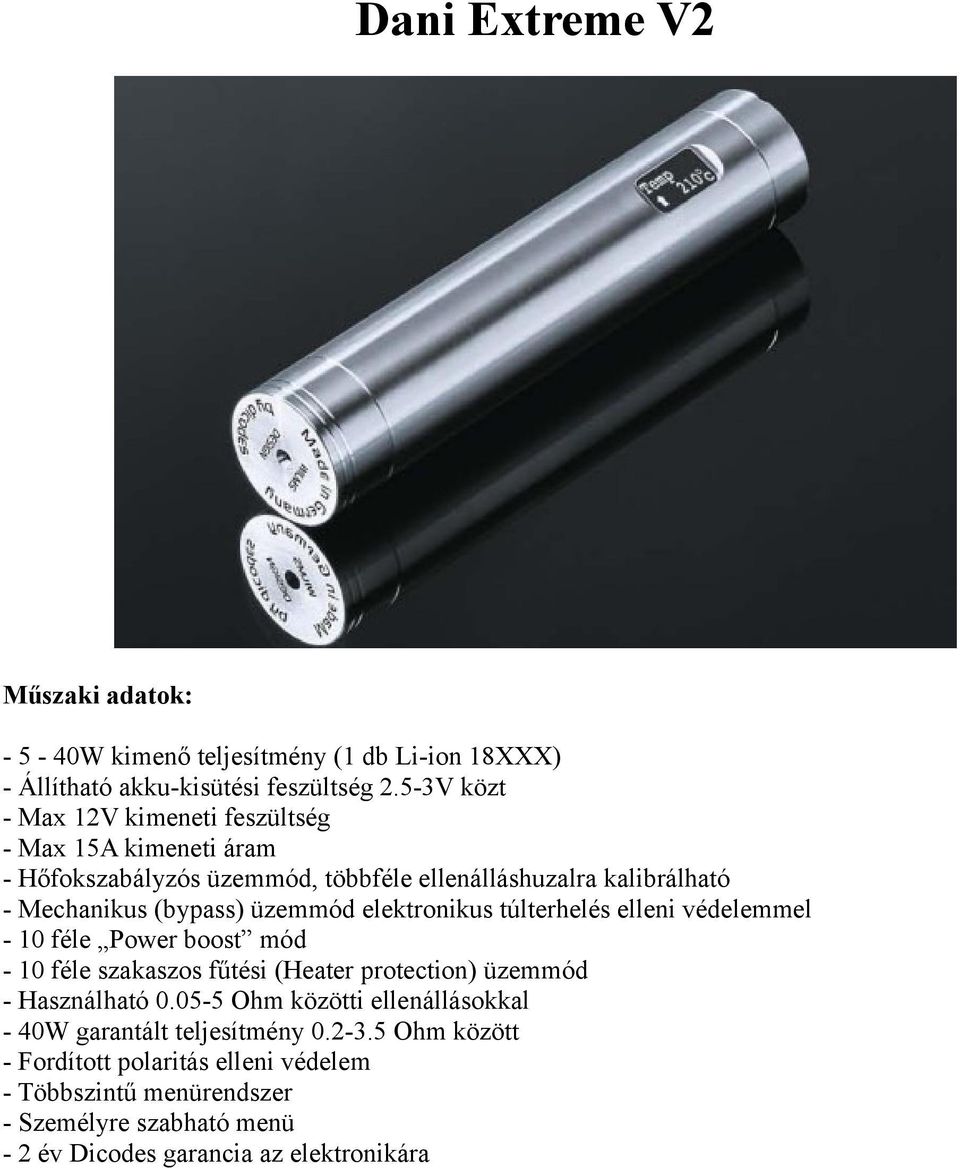

1 Dani Extreme V2 Műszaki adatok: W kimenő teljesítmény (1 db Li-ion 18XXX) - Állítható akku-kisütési feszültség 2.5-3V közt - Max 12V kimeneti feszültség - Max 15A kimeneti áram - Hőfokszabályzós üzemmód, többféle ellenálláshuzalra kalibrálható - Mechanikus (bypass) üzemmód elektronikus túlterhelés elleni védelemmel - 10 féle Power boost mód - 10 féle szakaszos fűtési (Heater protection) üzemmód - Használható Ohm közötti ellenállásokkal - 40W garantált teljesítmény Ohm között - Fordított polaritás elleni védelem - Többszintű menürendszer - Személyre szabható menü - 2 év Dicodes garancia az elektronikára

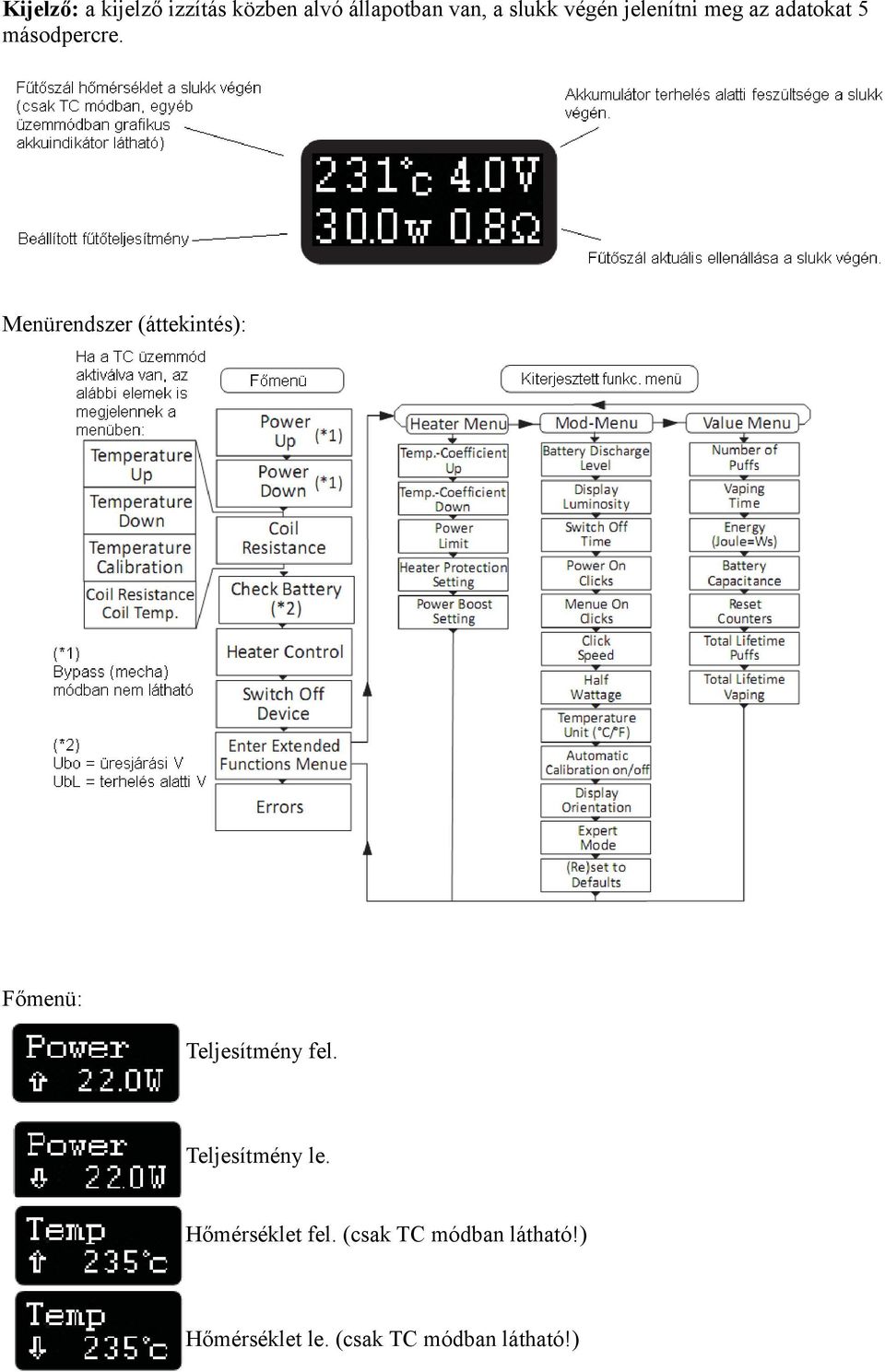

2 Kijelző: a kijelző izzítás közben alvó állapotban van, a slukk végén jelenítni meg az adatokat 5 másodpercre. Menürendszer (áttekintés): Főmenü: Teljesítmény fel. Teljesítmény le. Hőmérséklet fel. (csak TC módban látható!) Hőmérséklet le. (csak TC módban látható!)

3 Hőmérséklet kalibráció indítása. A 20C fokos ellenállásérték mérése és rögzítése történik itt. FONTOS! A kazán fűtőszálának szobahőmérsékletűnek kell lennie! (csak TC módban látható) Amikor a 0 elfehéredik, nyomjuk meg a tűzgombot. A következő felirat TempCal Confirm megjelenésekor nyomjuk meg újra és várjunk, amíg a TempCal Process felirat eltűnik. Fűtőszál ellenállása és hőmérséklete. Utóbbi adat csak TC módban jelentkezik, minden egyéb üzemmód esetén T --- látható. Itt ellenőrizhető a kalibráció helyessége: ha a kazánunk biztosan hideg, de az itt kijelzett fűtőszál hőmérséklet túl magas/alacsony (azaz nem ugyanannyi, mint a környezeti hőmérséklet), kalibráljuk le a TempCal menüvel. Akkumulátor állapot ellenőrzése. Ub0: üresjárási feszültség, UbL: terhelés alatti feszültségérték. Az adatok az utolsó slukk végén mérhető feszültségértékek. Ha a két érték közt nagy a különbség, az magas bemeneti ellenállásra utal, aminek az oka lehet a gyenge minőségű akkumulátor, koszos akkurugó, koszos menet az akkumulátorfedél és akkucső találkozásánál! Heater Control, azaz üzemmód beállítás. 0 Standard: egyszerű Variwatt üzemmód. 1 Temperature Control: hőfokszabályzós üzemmód 2 Heater Protection: szakaszos fűtésű üzemmód (bővebben a kiterjesztett menü beállításainál lesz kifejtve) 3 Power Boost: előfűtési üzemmód (bővebben a kiterjesztett menü beállításainál lesz kifejtve) 4 Bypass: mechanikus mod üzemmód A 2, 3, 4 számú üzemmód csak akkor elérhető, ha a kiterjesztett funkciók menüjében az Expert Mode engedélyezve van! Ezek az üzemmódok komolyabb rálátást és hozzáértést igényelnek, ezért alaphelyzetben el vannak rejtve! A készülék kikapcsolása. Ha a 0 fehérre vált, a tűzgomb megnyomásával kikapcsolásra kerül a készülék. Kiterjesztett funkciók menüje (Extended Functions). Mélyebb kalibrációs és rendszerszintű beállítások érhetők itt el. A 0 fehérre válásakor klikkeljünk a gombbal és ez beléptet a menübe. (részletesen később, külön fejezetben) Hibakódok kijelzése. Az utolsó előforduló hibakód tekinthető meg itt, illetve annak rövid leírása.

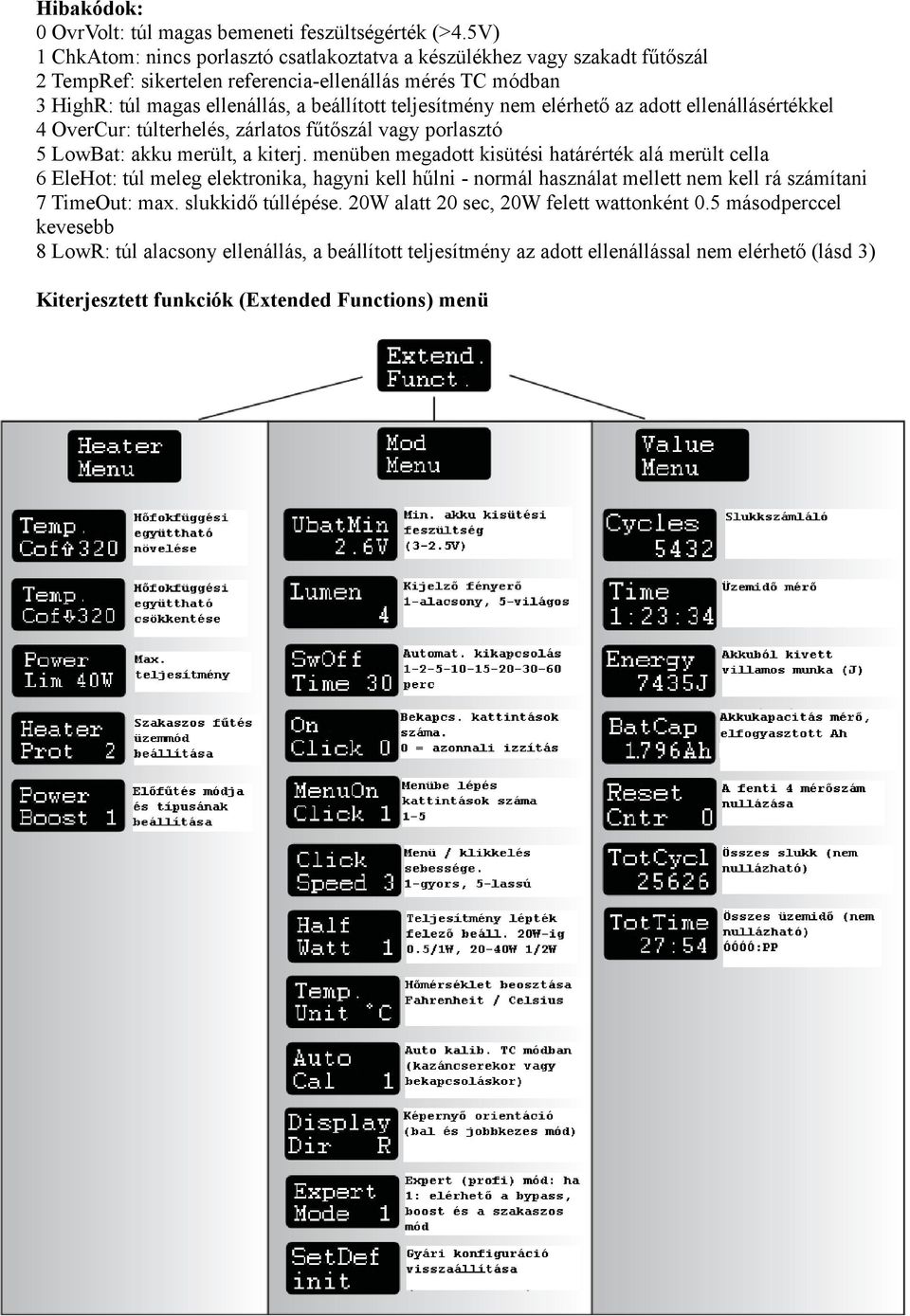

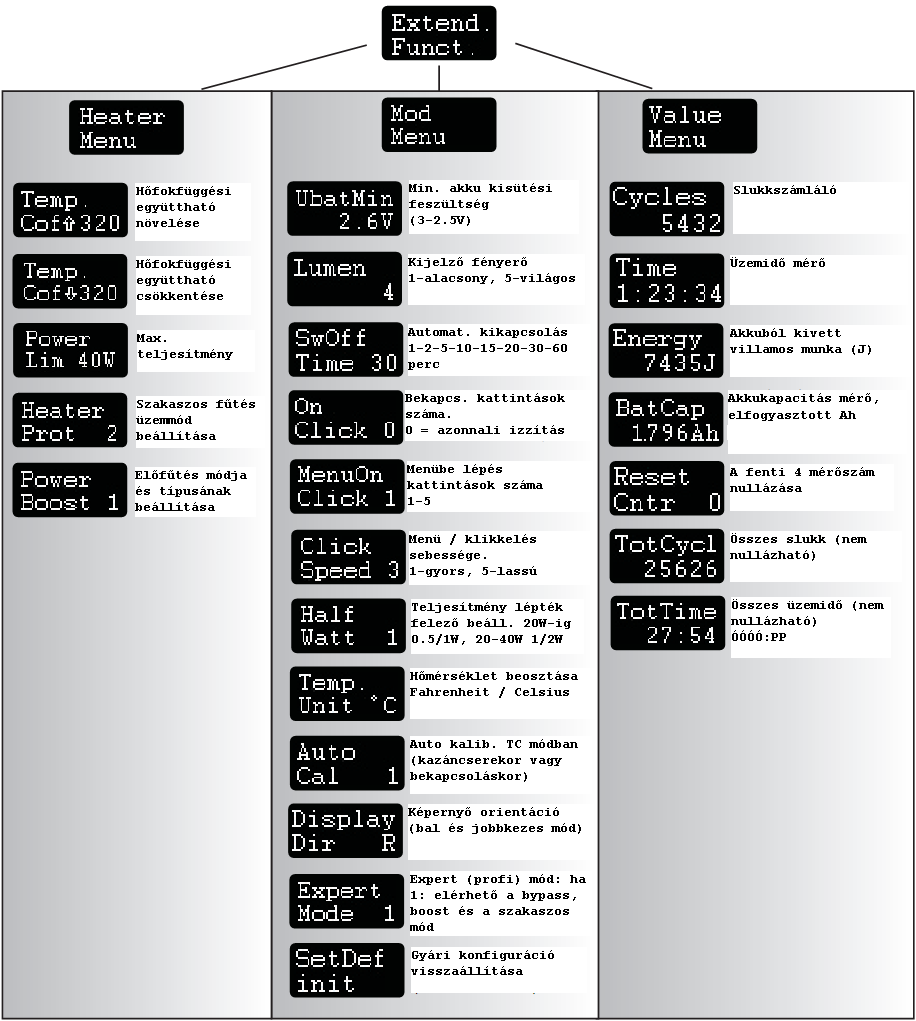

4 Hibakódok: 0 OvrVolt: túl magas bemeneti feszültségérték (>4.5V) 1 ChkAtom: nincs porlasztó csatlakoztatva a készülékhez vagy szakadt fűtőszál 2 TempRef: sikertelen referencia-ellenállás mérés TC módban 3 HighR: túl magas ellenállás, a beállított teljesítmény nem elérhető az adott ellenállásértékkel 4 OverCur: túlterhelés, zárlatos fűtőszál vagy porlasztó 5 LowBat: akku merült, a kiterj. menüben megadott kisütési határérték alá merült cella 6 EleHot: túl meleg elektronika, hagyni kell hűlni - normál használat mellett nem kell rá számítani 7 TimeOut: max. slukkidő túllépése. 20W alatt 20 sec, 20W felett wattonként 0.5 másodperccel kevesebb 8 LowR: túl alacsony ellenállás, a beállított teljesítmény az adott ellenállással nem elérhető (lásd 3) Kiterjesztett funkciók (Extended Functions) menü

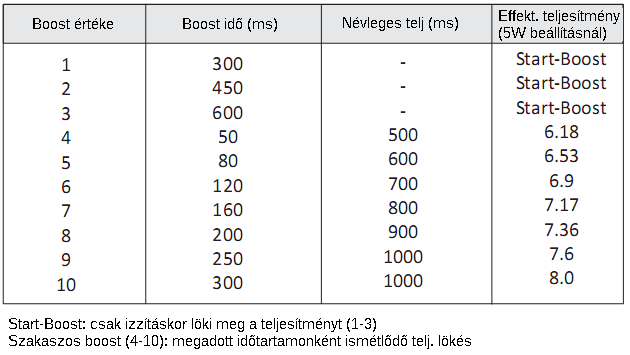

5 Heater Menu: A hőfokfüggési együttható beállítása. Különböző huzalok más és más együtthatóval rendelkeznek. Ni200: 620, Dicodes NiFe30: 320, Titánhuzal: 350 (vigyázat, tűzveszélyes!), SS 304: 115, SS 316: 105, Wolfram: 480 A valós fizikai mérőszám szeresét kell ide beírni. Pl. Nikkel 6.2 x 10-3 X = 620 Power Limit, azaz teljesítménykorlát. Variwatt módban (0 Standrd) a főmenüből elérhető Watt beállítások maximuma állítható be vele. Power boost módban a boost, azaz az előfűtés teljesítményét adjuk meg itt. Pl. ha a kazánunk hagyományos készüléken 15W-on működik, a boost értéke legyen ennél magasabb (pl. 22W), a főmenüben pedig állítsunk alacsonyabb értéket, pl. 12W-ot. Heater Protection: A szakaszos fűtésű üzemmód fokozatát állíthatjuk be itt. A különböző fokozatokhoz tartozó értékek az alábbi táblázatban láthatók. Ciklikusan ismétlődő fűtés-szünet szakaszok csökkentik a túlfűtés veszélyét. Power boost, azaz előfűtés, teljesítmény-lökés. Beállítható, hogy az izzítás elején, avagy szakaszosan ismétlődő jelleggel plusz teljesítményt adjunk a fűtőszálra. Táblázat a köv. oldalon.

6 Mod menu A Mod menüben van pár olyan pont, ami nem magától értetődő. Az akku típusának függvényében állíthatjuk be, hány V-ig hagyja a készülék meríteni a cellát. A legtöbb korszerű, nagy áramtűrésű akku 2.5 és 2.7V közötti alsó küszöbértékkel rendelkezik. Ennek megfelelően kell ebben a menüpontban beállítani az alsó küszöbfeszültséget. Automata kalibráció. Ha TC módban használjuk a készüléket, az elektronikának ismernie kell a szobahőmérsékletű fűtőszál ellenállását, hogy legyen referencia pontja a további mérrésekhez. A kézi kalibráció a főmenüből elérhető, ha a készülék TC módban működik. Az Auto Cal engedélyezésével a készülék bekapcsolásakor vagy a kazán cseréjekor automatán újrakalibrál (20C-osnak feltételezi a fűtőszálat és új referenciát vesz). Csak akkor javasolt, ha biztosak vagyunk benne, hogy mindig szobahőmérsékletű a készülékünk. Ha pl. nyáron a tűző napon parkoló autóban van a mod kikapcsolva, majd onnan kivesszük és bekapcsoljuk, a készülék fokos tévedéssel fogja magát lekalibrálni! Expert Mode, azaz a profi mód. Engedélyezésével elérhetővé válik, azaz megjelenik a menüben a Power Boost, a Heater Protection és a Bypass üzemmód. Mivel ezek a módok több hozzáértést igényelnek, csak akkor kapcsoljuk be, ha tényleg szükséges és tudjuk, mit csinálunk!
