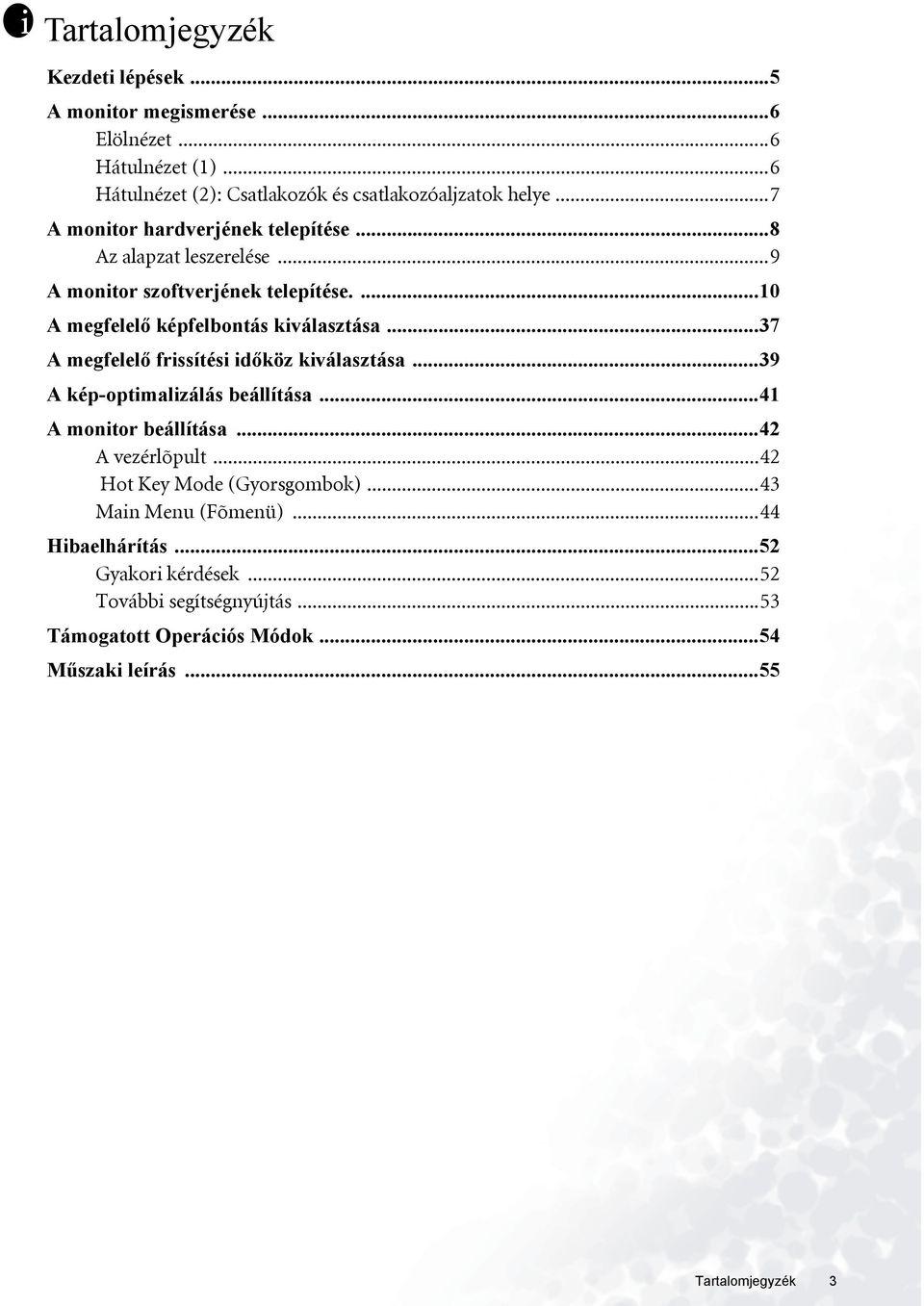

3 i Tartalomjegyzék Kezdeti lépések...5 A monitor megismerése...6 Elölnézet...6 Hátulnézet (1)...6 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye...7 A monitor hardverjének telepítése...8 Az alapzat leszerelése...9 A monitor szoftverjének telepítése A megfelelő képfelbontás kiválasztása...37 A megfelelő frissítési időköz kiválasztása...39 A kép-optimalizálás beállítása...41 A monitor beállítása...42 A vezérlõpult...42 Hot Key Mode (Gyorsgombok)...43 Main Menu (Fõmenü)...44 Hibaelhárítás...52 Gyakori kérdések...52 További segítségnyújtás...53 Támogatott Operációs Módok...54 Műszaki leírás...55 Tartalomjegyzék 3

4 4 Tartalomjegyzék

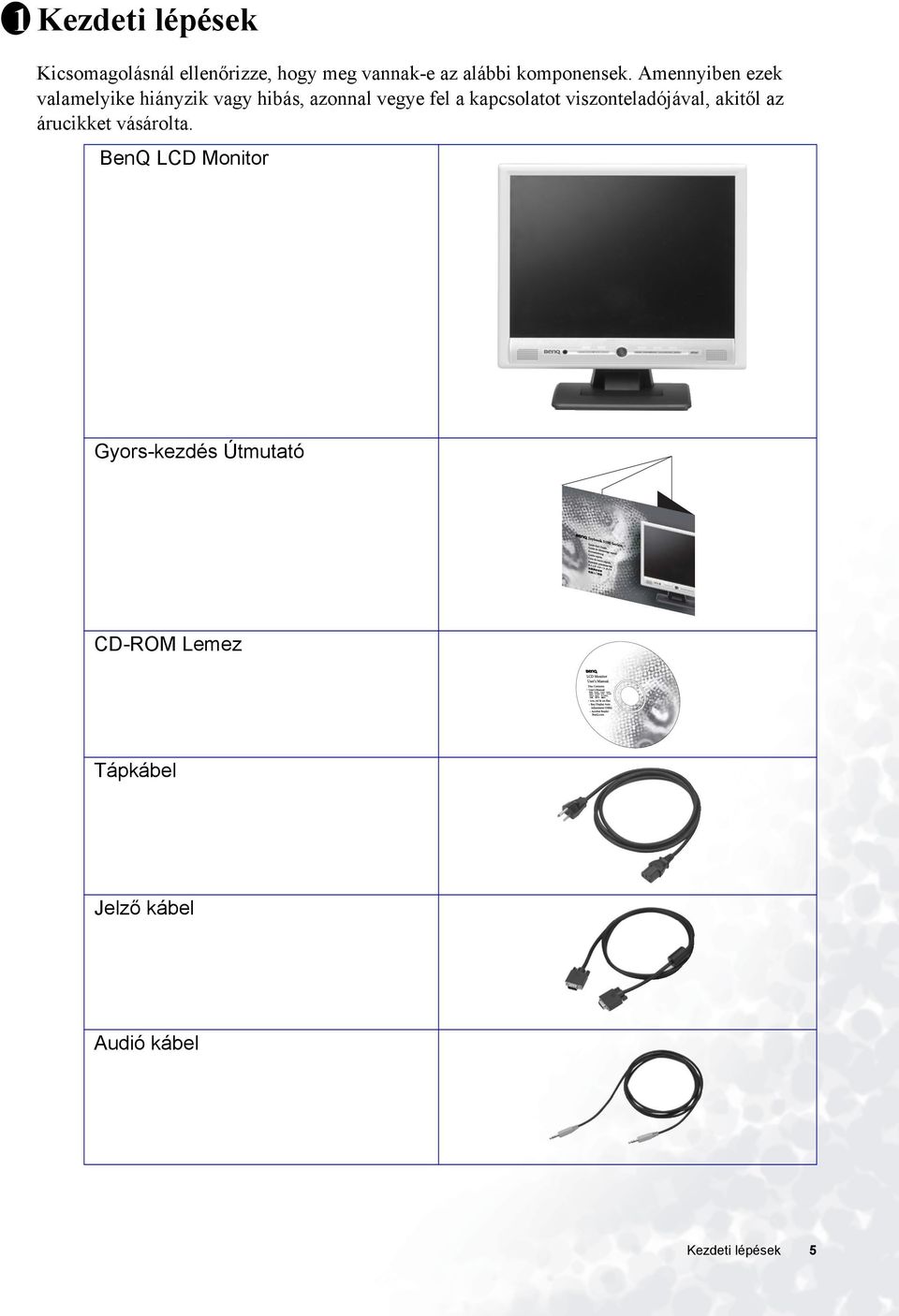

5 1 Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, akitől az árucikket vásárolta. BenQ LCD Monitor Gyors-kezdés Útmutató CD-ROM Lemez P/N:53.L Tápkábel Jelző kábel Audió kábel Kezdeti lépések 5

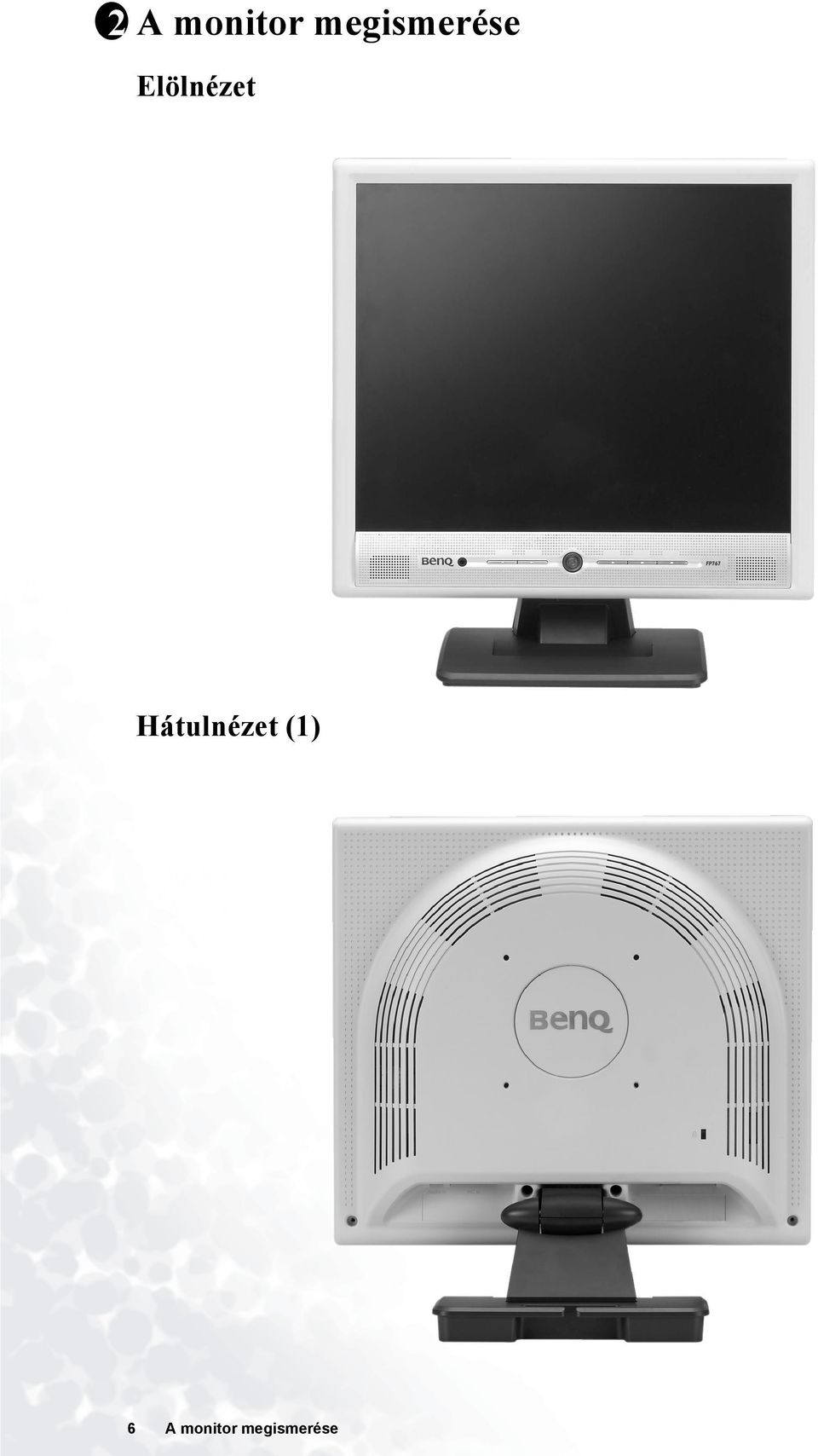

6 2 A monitor megismerése Elölnézet Hátulnézet (1) 6 A monitor megismerése

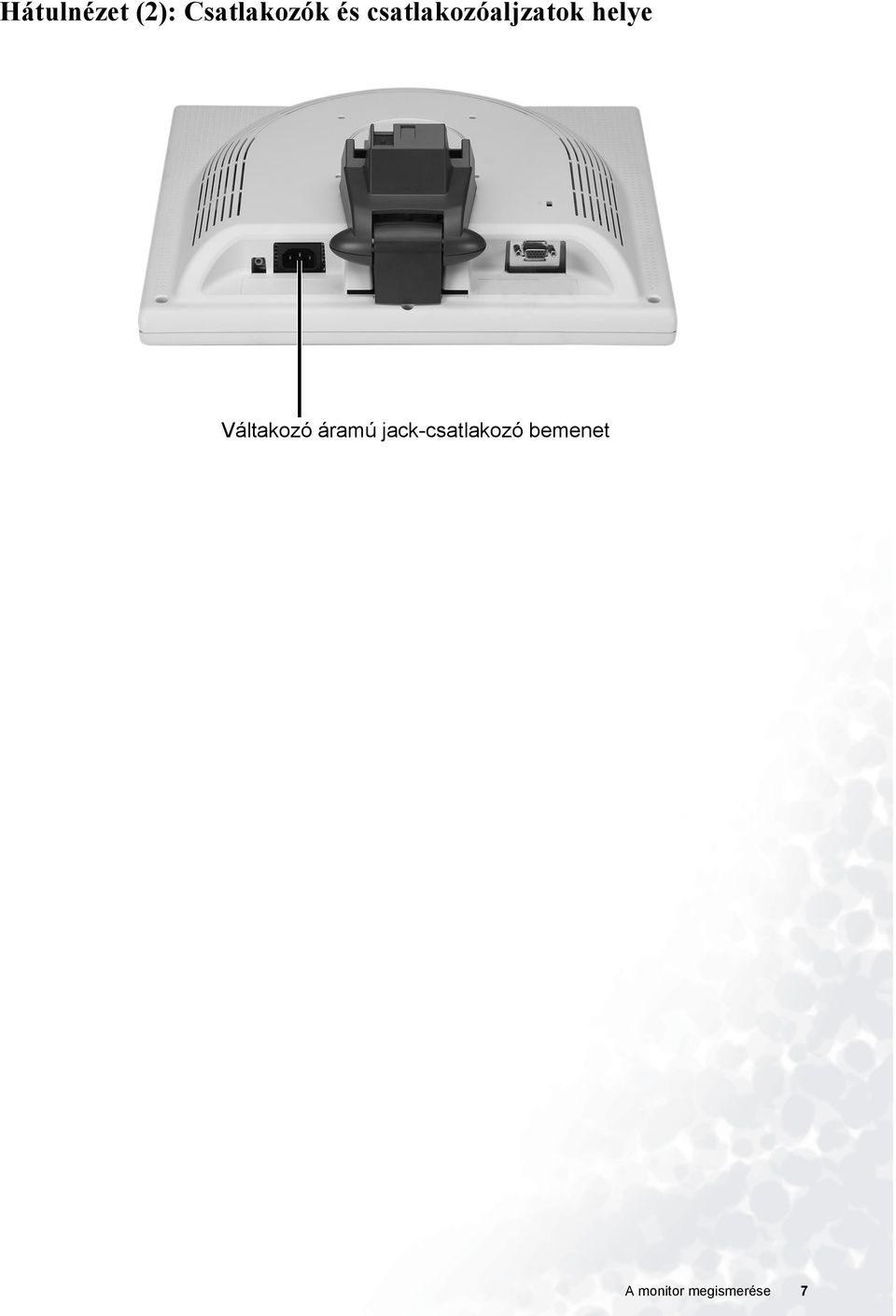

7 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye Váltakozó áramú jack-csatlakozó bemenet A monitor megismerése 7

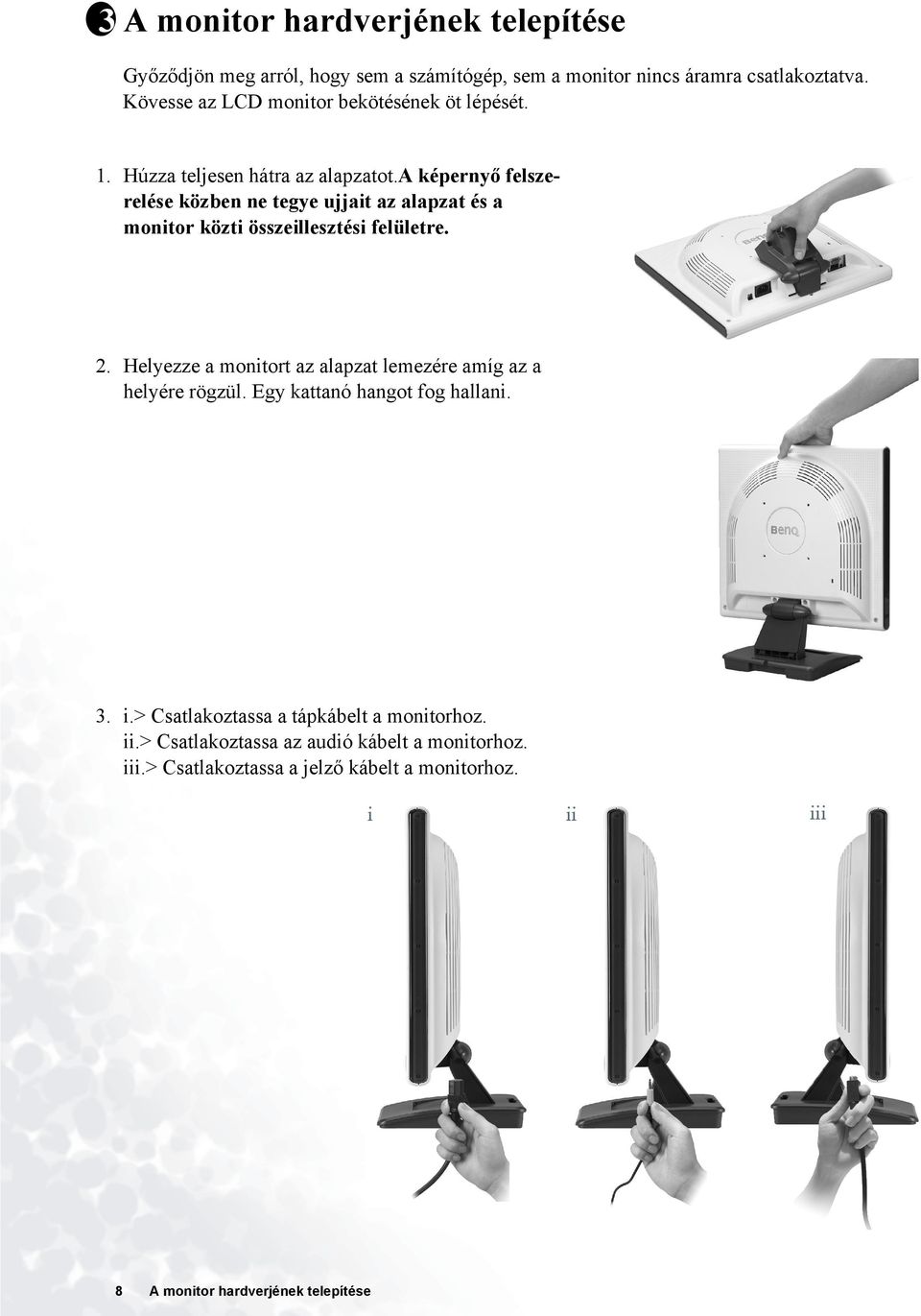

8 3 A monitor hardverjének telepítése Győződjön meg arról, hogy sem a számítógép, sem a monitor nincs áramra csatlakoztatva. Kövesse az LCD monitor bekötésének öt lépését. 1. Húzza teljesen hátra az alapzatot.a képernyő felszerelése közben ne tegye ujjait az alapzat és a monitor közti összeillesztési felületre. 2. Helyezze a monitort az alapzat lemezére amíg az a helyére rögzül. Egy kattanó hangot fog hallani. 3. i.> Csatlakoztassa a tápkábelt a monitorhoz. ii.> Csatlakoztassa az audió kábelt a monitorhoz. iii.> Csatlakoztassa a jelző kábelt a monitorhoz. i 8 A monitor hardverjének telepítése ii iii

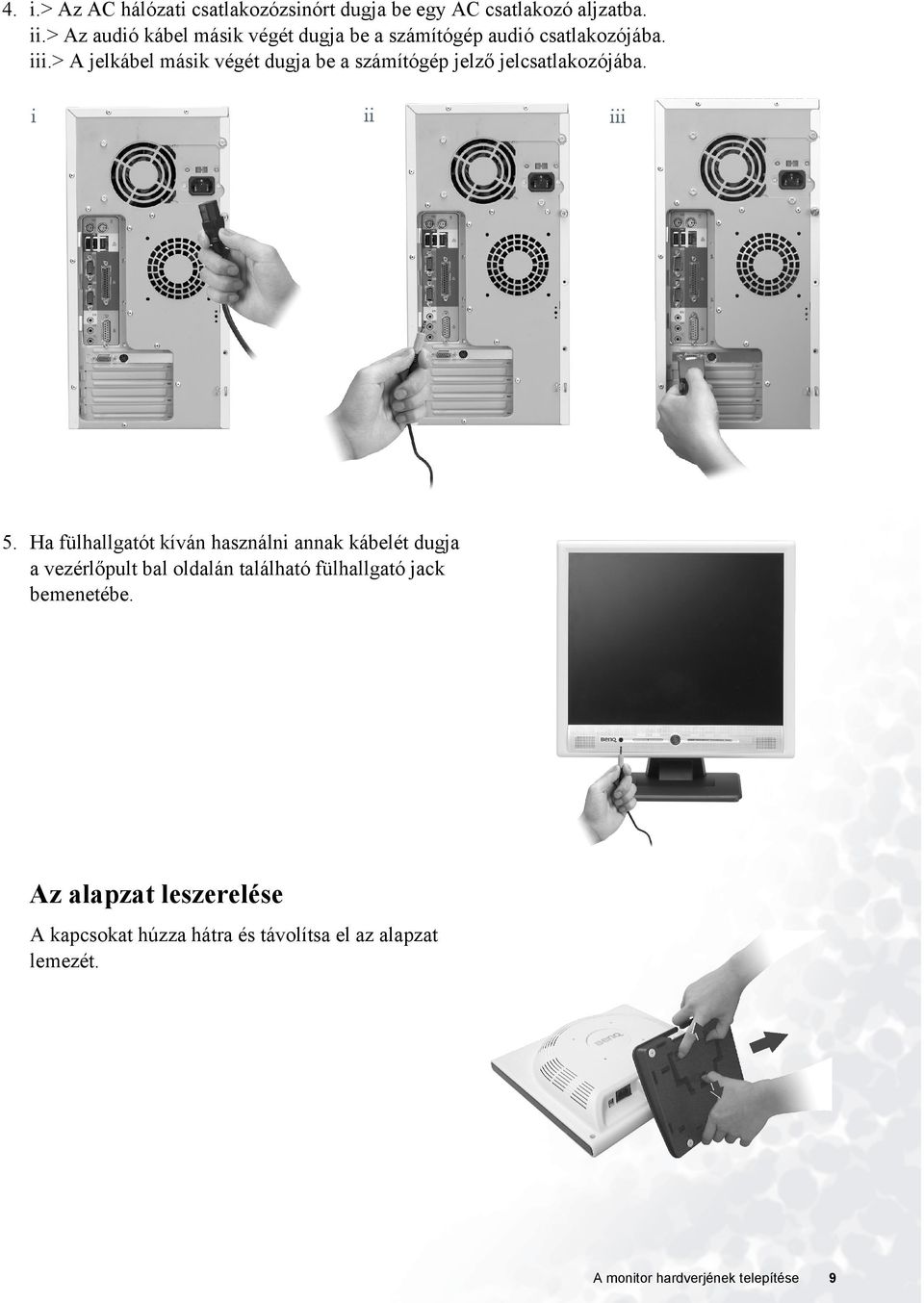

9 4. i.> Az AC hálózati csatlakozózsinórt dugja be egy AC csatlakozó aljzatba. ii.> Az audió kábel másik végét dugja be a számítógép audió csatlakozójába. iii.> A jelkábel másik végét dugja be a számítógép jelző jelcsatlakozójába. i ii iii 5. Ha fülhallgatót kíván használni annak kábelét dugja a vezérlőpult bal oldalán található fülhallgató jack bemenetébe. Az alapzat leszerelése A kapcsokat húzza hátra és távolítsa el az alapzat lemezét. A monitor hardverjének telepítése 9

10 4 A monitor szoftverjének telepítése. Számítógépe operációs rendszerének megfelelő monitor illesztőprogramot (meghajtót) kell telepítenie. Ha Windows 95 operációs rendszert használ, a telepítést kezdje ezen az oldalon. Windows 98 operációs rendszer esetében nézze meg a 15. oldalt. Windows 2000, operációs rendszer esetében nézze meg a 20.oldalt. Windows ME operációs rendszer esetében nézze meg a 27.oldalt. Windows XP operációs rendszer esetében lapozzon a 33.oldalra. Windows 95. Amikor először indítja a Windows-t egy új monitorral, a rendszer észleli azt és automatikusan telepíti a meghajtót a Plug and Play (Magától Működő) megjelenítésekhez. Most telepítendő meghajtójához kövesse az alábbi lépéseket: 1. Helyezze a BenQ LCD Monitor CD-ROM-ot számítógépe CD-ROM meghajtójába. 2. Kattintson a Start gombra majd a Settings (Beállítások) -gombra. 10 A monitor szoftverjének telepítése.

11 3. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panelen (Vezérlőpult). 4. A Display properties (Megjelenítés tulajdonságai) ablakból, válassza a Settings (Beállítások) fület. Kattintson az Advanced... (Speciális... ) gombra, a jobb alsó sarokban. A monitor szoftverjének telepítése. 11

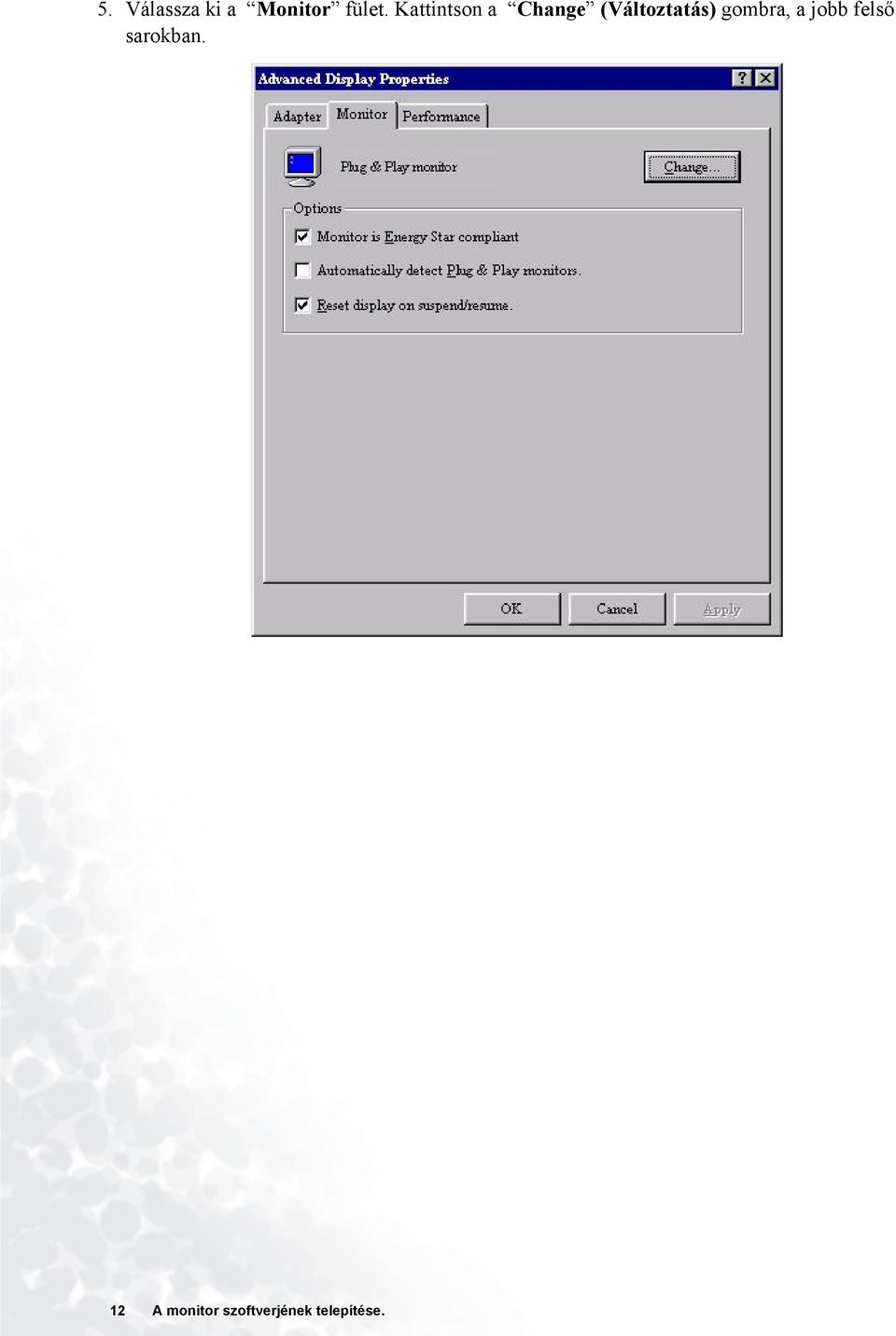

12 5. Válassza ki a Monitor fület. Kattintson a Change (Változtatás) gombra, a jobb felső sarokban. 12 A monitor szoftverjének telepítése.

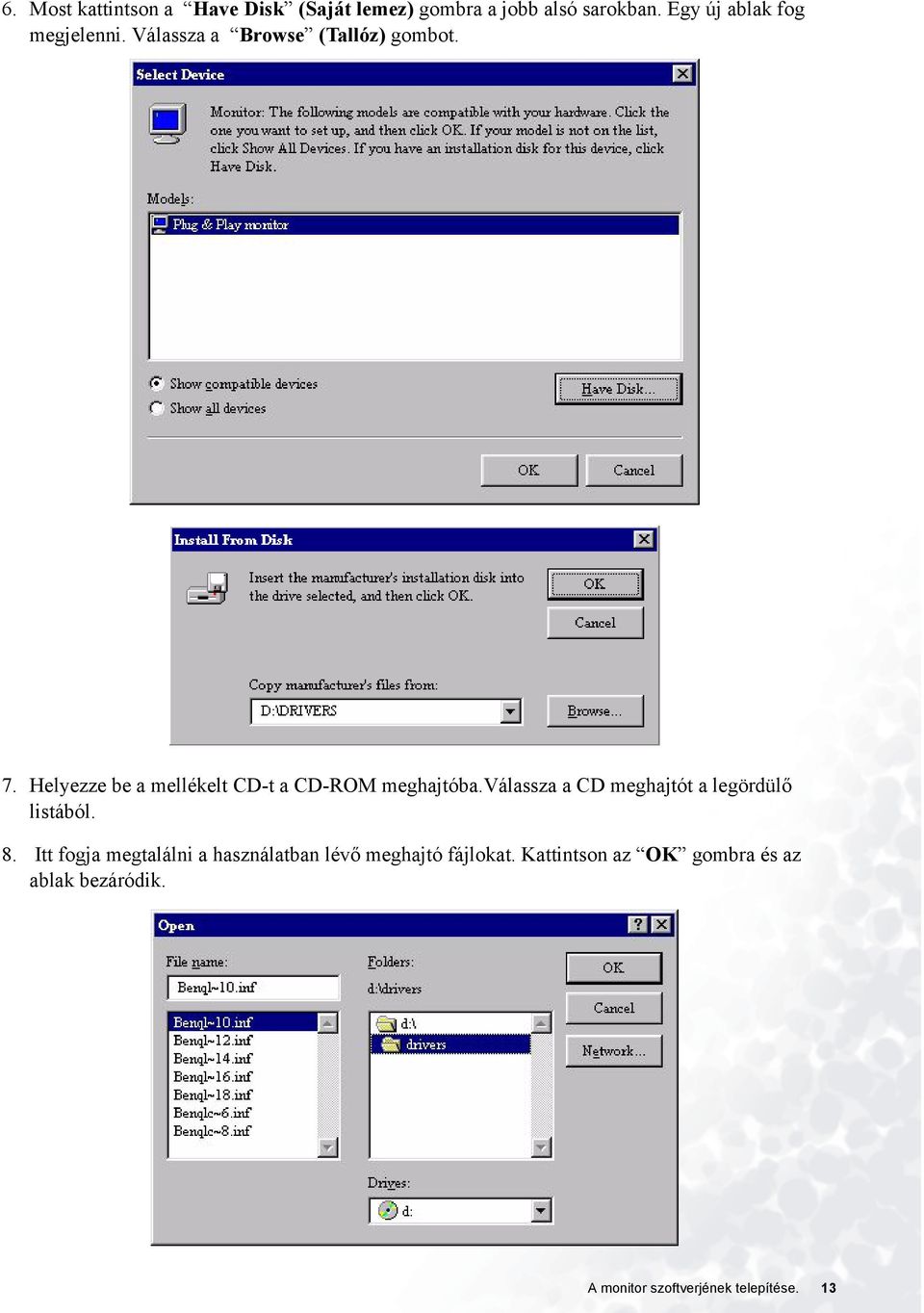

13 6. Most kattintson a Have Disk (Saját lemez) gombra a jobb alsó sarokban. Egy új ablak fog megjelenni. Válassza a Browse (Tallóz) gombot. 7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba.válassza a CD meghajtót a legördülő listából. 8. Itt fogja megtalálni a használatban lévő meghajtó fájlokat. Kattintson az OK gombra és az ablak bezáródik. A monitor szoftverjének telepítése. 13

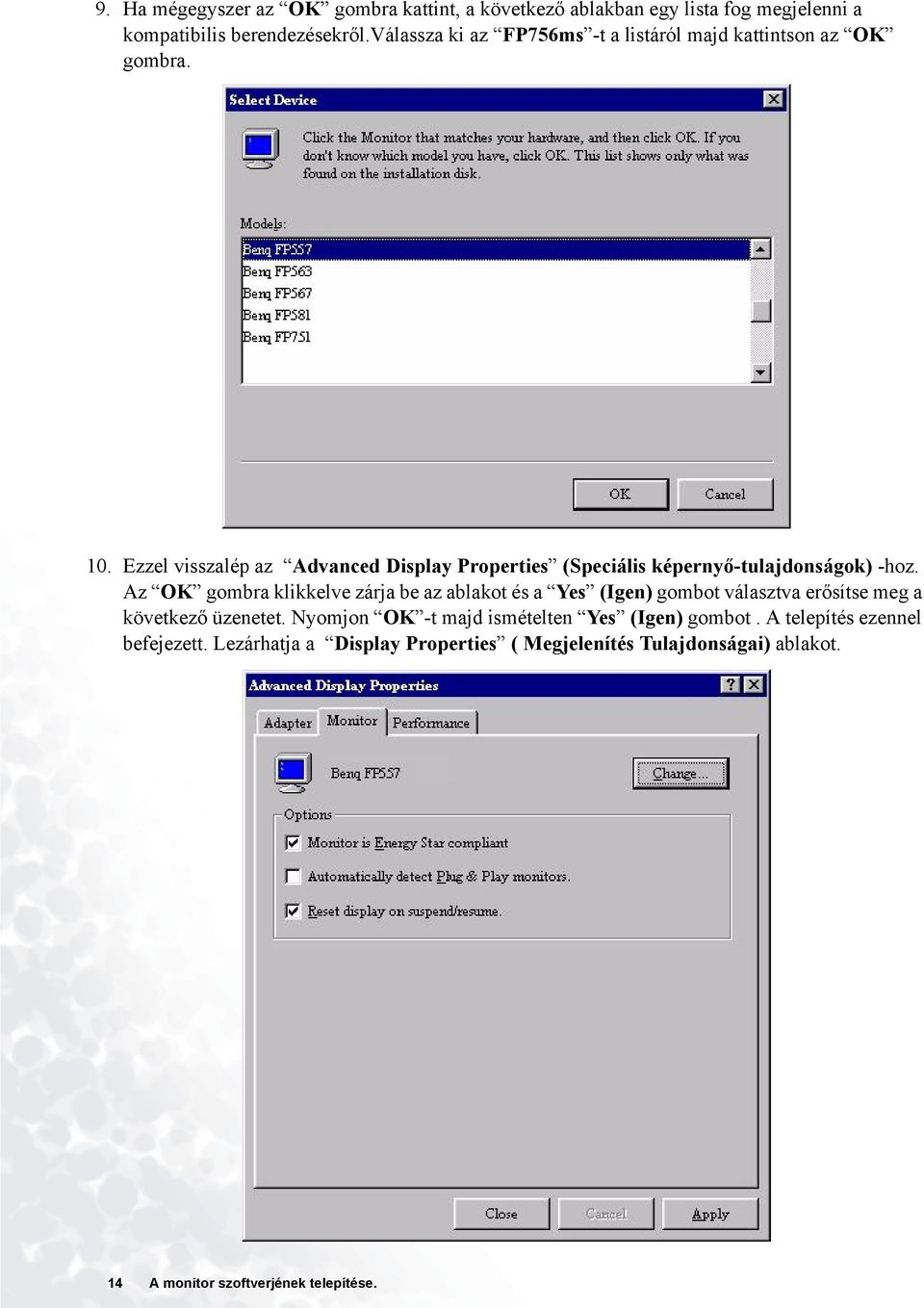

14 9. Ha mégegyszer az OK gombra kattint, a következő ablakban egy lista fog megjelenni a kompatibilis berendezésekről.válassza ki az FP756ms -t a listáról majd kattintson az OK gombra. 10. Ezzel visszalép az Advanced Display Properties (Speciális képernyő-tulajdonságok) -hoz. Az OK gombra klikkelve zárja be az ablakot és a Yes (Igen) gombot választva erősítse meg a következő üzenetet. Nyomjon OK -t majd ismételten Yes (Igen) gombot. A telepítés ezennel befejezett. Lezárhatja a Display Properties ( Megjelenítés Tulajdonságai) ablakot. 14 A monitor szoftverjének telepítése.

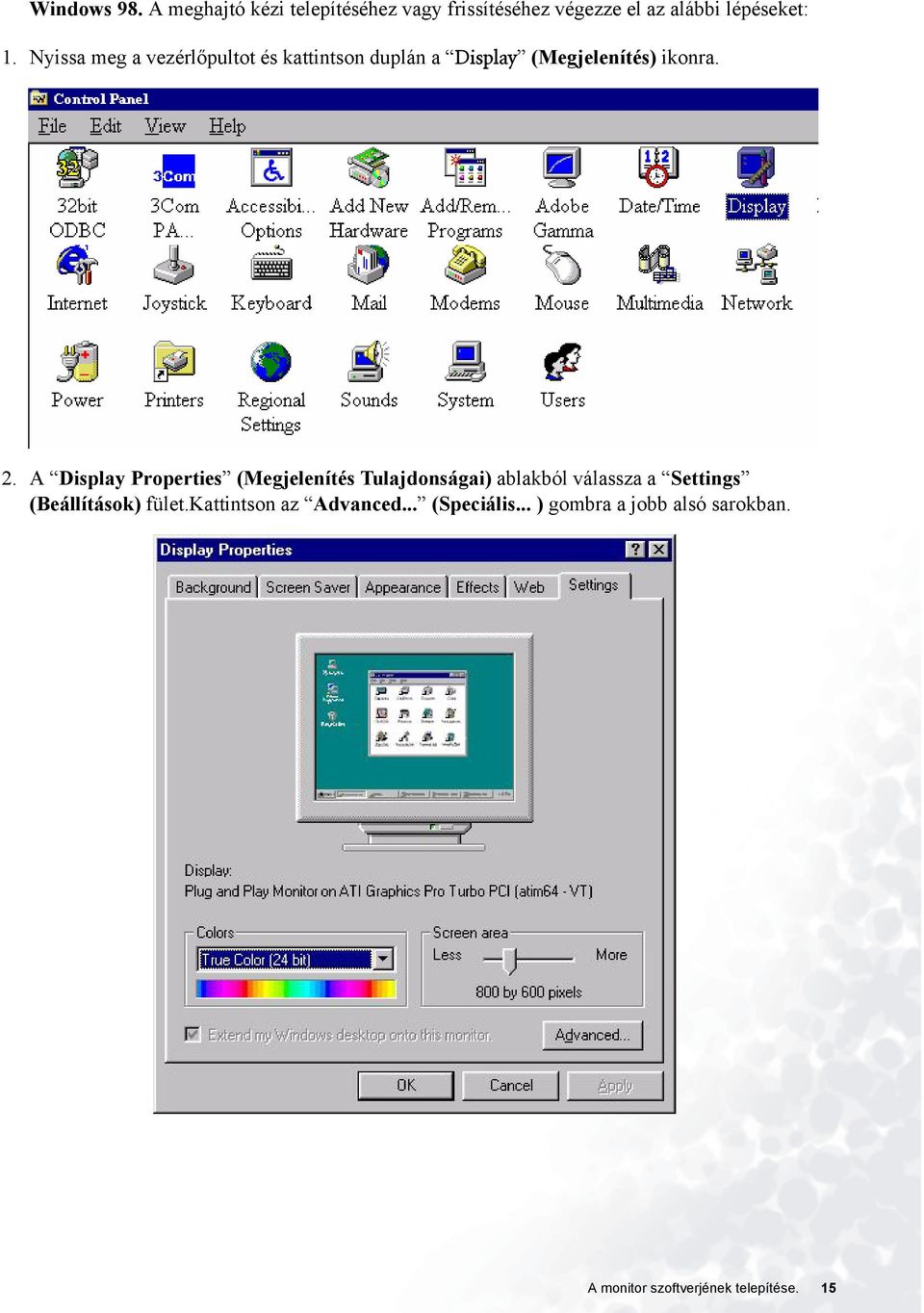

15 Windows 98. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Nyissa meg a vezérlőpultot és kattintson duplán a Display (Megjelenítés) ikonra. 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület.kattintson az Advanced... (Speciális... ) gombra a jobb alsó sarokban. A monitor szoftverjének telepítése. 15

16 3. Válassza ki a Monitor fület. Kattintson a Change (Változtatás) gombra a jobb felső sarokban. 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) kinyílik. A Next (Tovább) gombra kattintva erősítse meg. 16 A monitor szoftverjének telepítése.

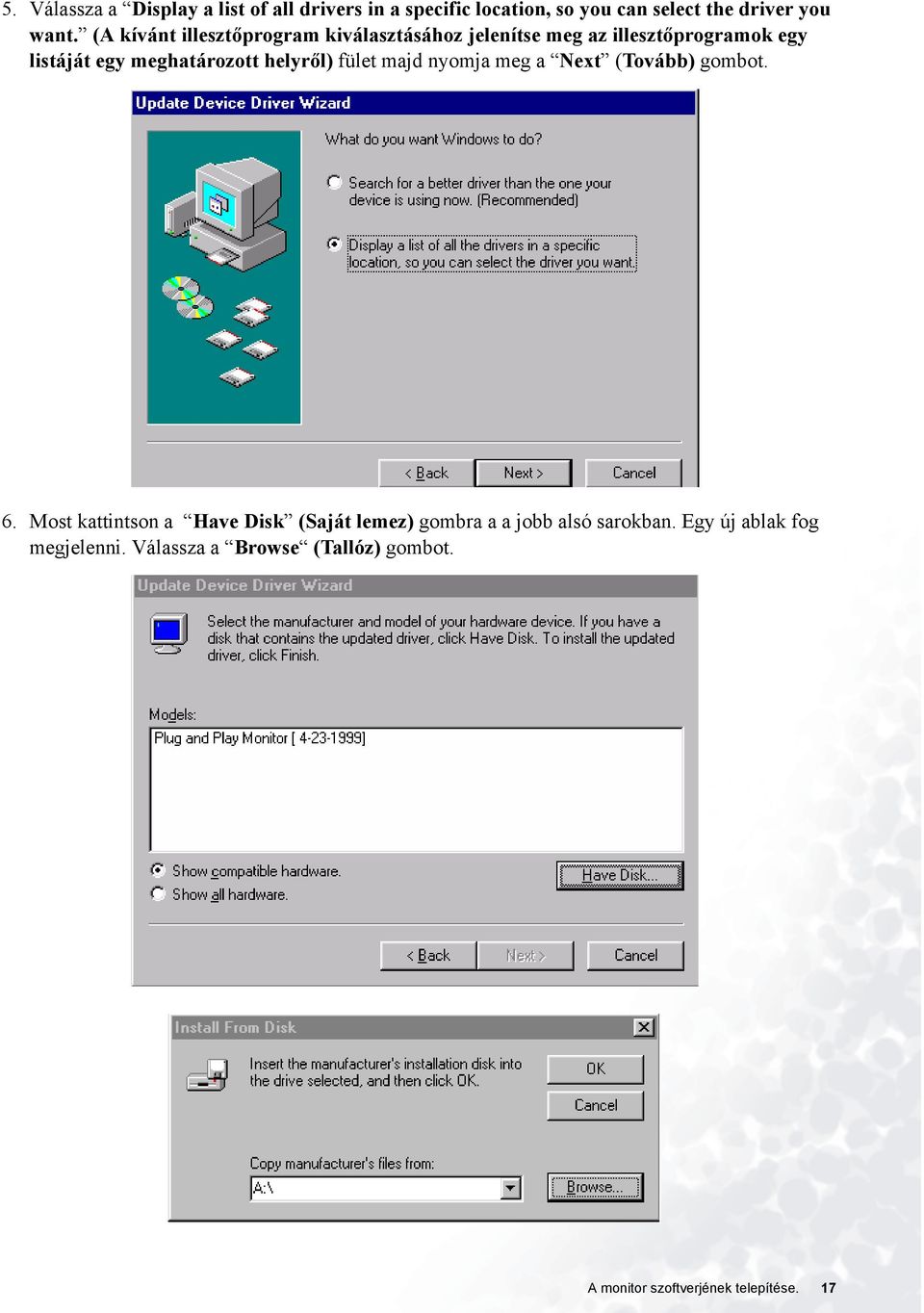

17 5. Válassza a Display a list of all drivers in a specific location, so you can select the driver you want. (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület majd nyomja meg a Next (Tovább) gombot. 6. Most kattintson a Have Disk (Saját lemez) gombra a a jobb alsó sarokban. Egy új ablak fog megjelenni. Válassza a Browse (Tallóz) gombot. A monitor szoftverjének telepítése. 17

18 7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba. Válassza a CD meghajtót a legördülő listából. 8. Ha mégegyszer az OK gombra kattint, a következő ablakban egy lista fog megjelenni a kompatibilis berendezésekről. Válassza ki az FP756ms -t a listáról majd ismételten nyomja meg a Next (Tovább) gombot. 18 A monitor szoftverjének telepítése.

19 9. An Insert Disk (Helyezze be a lemezt) párbeszédpanel fog megjelenni. Kattintson az OK -ra, majd válassza a Skip File (Fájl kiugrása) opciót. 10. A telepítés befejezéséhez zárja be az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázslót)-t a Finish (Befejezés) gombra kattintva. A monitor szoftverjének telepítése. 19

20 Windows Amikor először indítja a Windows-t egy új monitorral a rendszer észleli azt és automatikusan elindítja az Add New Hardware Wizard (Új hardver hozzáadása varázslót). Hajtsa végre az utasításokat a 4. lépéssel kezdődően. 1. Helyezze a BenQ LCD Monitor CD-ROM-ot számítógépe CD-ROM meghajtójába. 2. Kattintson a Start majd a Settings (Beállítások) gombra. 3. Nyissa meg a Vezérlőpultot éa kattintson duplán a Display (Megjelenítés) ikonra. 20 A monitor szoftverjének telepítése.

21 4. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. Kattintson az Advanced Properties (Speciális Tulajdonságok) gombra a jobb alsó sarokban. A monitor szoftverjének telepítése. 21

22 5. Válassza a Monitor fület majd kattintson a Properties (Beállítások) gombra. 22 A monitor szoftverjének telepítése.

23 6. Válassza a Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése) gombra. 7. Az Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) fog kinyílni. Kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 23

24 8. Válassza a Display a list of the known drivers for this device so that I can choose a specific driver (Az ismert illesztőprogramok listájának megjelenítése, hogy választhassak egy meghatározott illesztőprogramot) opciót majd kattintson a Next (Tovább) gombra. 9. A következő ablakban kattintson a Have Disk (Saját lemez) gombra majd az Install From Disk (Telepítés lemezről) ablak fog kinyílni. Kattitntson a Browse (Tallóz) gombra, a Located File (Lokalizált fájl) fog megnyílni. 24 A monitor szoftverjének telepítése.

25 10. Legörgetés után válassza ki CD ROM meghajtóját és kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 25

26 11. A CD ROM mappalistájából válassza a Drivers (Meghajtók) mappát, kattintson duplán az Open (Megnyit) gombra, majd nyomjon OK -t. Válassza ki LCD típusát (FP756ms) a következő ablakban megjelenő listáról majd kattintson duplán a Next (Tovább) gombra. 12. Az új meghajtók ezennel telepítve vannak számítógépére. 26 A monitor szoftverjének telepítése.

27 Windows ME. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Kattintson a Start, Settings (Beállítások), Control Panel (Vezérlőpult) gombokra majd duplán klikkeljen a Display (Megjelenítés) gombra. 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings" (Beállítások) fület majd kattintson az Advanced... (Speciális...) gombra. 3. Kattintson a Monitor fülre majd kattintson a Change (Változtat) gombra. A monitor szoftverjének telepítése. 27

28 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel fog megjelenni.válassza a Specify the location of the driver (Advanced) (Határozza meg a meghajtó helyét - Speciális) majd kattintson a Next (Tovább) gombra. 5. Válassza a Display a list of all the drivers in a specific location, so you can select the driver you want (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület majd nyomja meg a Next (Tovább) gombot. 28 A monitor szoftverjének telepítése.

29 6. Válassza a Monitor -t a listáról majd kattintson a Next (Tovább) gombra. 7. Válassza a Display a list of all the drivers in a specific location, so you can select the driver you want. (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület. A monitor szoftverjének telepítése. 29

30 8. Kattintson a Have disk (Saját lemez) gombra majd nyomja meg a Browse... (Tallóz) gombot.. 9. Helyezze a BenQ LCD Monitor s CD -t a CD ROM -ba majd irja be a következőt: d:\ (amennyiben a CD ROM meghajtóbetűjele nem a D válassza ki a megfelelőt) A modell kiválasztásához lépjen be a Drivers (Meghajtók) mappába. Nyomjon OK -t. 30 A monitor szoftverjének telepítése.

31 10. Kattintson az OK gombra az Install From Disk (Telepítés lemezről) ablakban. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel jelenik meg. Válassza ki a kívánt modellt a listáról majd kattintson a Next (Tovább) gombra. 11. Kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 31

32 12. A telepítés befejezéséhez kattintson a Finish (Befejezés) gombra. 32 A monitor szoftverjének telepítése.

33 Windows XP. 1. Az asztalon kattintson kétszer az egér jobb gombjával, majd válassza a Properties (Tulajdonságok) elemet. Válassza a Settings (Beállítások) fület és kattintson az Advanced (Speciális) gombra. Egy kisebb ablak fog kinyílni. Válassza a Monitor fület az új ablakban majd kattintson a Properties (Tulajdonságok) gombra. 2. Válassza a Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése...) gombra. A monitor szoftverjének telepítése. 33

34 3. A Hardware Update Wizard (Eszköz-illesztőprogram frissítő varázsló) fog megjelenni. Ezután kattintson a Next (Tovább) gombra. 4. Válassza a Don t search. I will choose the driver to install (Ne keresse. Én kiválasztom az illesztőprogramot) opciót, majd kattintson a Next (Tovább) gombra. 34 A monitor szoftverjének telepítése.

35 5. A következő ablakban kattintson a Have Disk (Saját lemez...) gombra, egy Install From Disk (Telepítés lemezről) ablak fog megjelenni. Kattintson a Browse (Tallóz) gombra. A Locate File (Fájlkeresés) ablak fog megjelenni. A monitor szoftverjének telepítése. 35

36 6. Válassza ki meghajtóját majd kattintson a Next (Tovább) gombra. 7. Az új meghajtók ezennel telepítve vannak számítógépére. A telepítésből való kilépéshez kattintson a Finish (Befejezés) gombra. 36 A monitor szoftverjének telepítése.

37 5 A megfelelő képfelbontás kiválasztása Az LCD megjelenítés technológiájának jellegéből kifolyólag a képfelbontás mindig rögzített. A lehetséges legjobb képminőség az FP756ms esetében az 1280x1024 felbontással érhető el. Ezt "Természetes felbontásnak" vagy maximális felbontásnak nevezik és nem más mint a legtisztább képminőség. Az alacsonyabb felbontások a teljes képernyőn egy interpolációs körforgás segítségével jelenítődnek meg. Az interpolált felbontásban azonban folytonossági hiányok jönnek létre. Ahhoz, hogy az LCD technológia minden előnyét élvezhesse, a természetes felbontást kell alkalmaznia. Ha Windows 95/98/2000/ME vagy XP operációs rendszert használ a képfelbontás a következőképpen változtatható: 1. Klikkeljen duplán a Display (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult). 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. A jobb oldalon található csúszórészt elmozgatva módosíthatja a felbontást. A megfelelõ képfelbontás kiválasztása 37

38 3. Válassza ki az 1280x1024-es felbontást, majd kattintson az Apply (Alkalmazás) gombra. 4. A következő ablakban kattintson OK -t majd Yes -t (Igen). 5. Ezután bezárhatja a Display Properties (Megjelenítés tulajdonságai) ablakot. 38 A megfelelõ képfelbontás kiválasztása

39 6 A megfelelő frissítési időköz kiválasztása Egy LCD képernyő esetében szükségtelen a lehető legnagyobb frissítési időközt választania mert az LCD kijelzők vibrálása technikailag lehetetlen. A legjobb eredményt akkor lehet elérni, ha az eredeti gyári üzemmódokat használja. A felhasználói kézikönyvben talál egy táblázatot ezekről az üzemmódokról. Az 1280x1024-as természetes felbontáshoz a 60, 70 illetve 75 Hertz választható (a 72Hz nem). Windows 95/98/2000/ME/XP operációs rendszer esetében a frissítési időköz a következőképpen módosítható: 1. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult). 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. Kattintson az Advanced... (Speciális) gombra a jobb alsó sarokban. A megfelelõ frissítési idõköz kiválasztása 39

40 3. Válassza az Adapter (Csatoló) fület. A frissítési időköz kiválasztási mezője az ablak alsó részén, középen található. 4. A felhasználói kézikönyvben található gyári üzemmódok táblázatából válasszon ki egy frissítési időközt, majd jelölje ki azt a beállítások mezőben. 5. A következő ablakban nyomja meg a Change (Változtat), OK és Yes (Igen) gombokat. 6. Ezután bezárhatja a Display Properties (Megjelenítés tulajdonságai) ablakot. 40 A megfelelõ frissítési idõköz kiválasztása

41 7 A kép-optimalizálás beállítása Az optimális képmegjelenítés elérésének legegyszerűbb módja az ikey funkció alkalmazása. Nyomja meg a vezérlőpulton az ikey gombot és a monitor automatikusan beállítódik. Amennyiben nincs megelégedve a képpel beállíthatja azt kézzel is. 1. Futassa a CD ROM-ról az auto.exe tesztprogramot; ez a legjobb módja annak, hogy a lehetséges változásokat észrevegye. Használhat ugyanakkor bármilyen más képet, például operációs rendszere asztallapját. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép fog megjelenni. 2. OSD-be való belépéshez nyomja meg az "Enter" gombot a vezérlőpulton. 3. Amennyiben függőleges zavarójelet észlel nyomja meg a vagy az nyomógombot, hogy kiválassza a Geometry -t majd nyomja meg az Enter nyomógombot. Ezután nyomja meg a vagy az nyomógombot, hogy kiválassza a Pixel Clock -ot és nyomja meg az Enter -t ismét. Ezután nyomja meg a vagy az nyomógombot, hogy beállíthassa a monitort amíg a zavarójel eltűnik. 4. Amennyiben vízszintes zavarójelet észlel, nyomja meg a vagy az nyomógombot, hogy kiválassza a Geometry -t és nyomja meg az Enter nyomógombot. Ezután nyomja meg a vagy az nyomógombot, hogy kiválassza a Phase -t majd nyomja meg az Enter -t ismét. Ezután nyomja meg a vagy az nyomógombot, hogy beállíthassa a monitort amíg a zavarójel eltűnik. Hogy biztos legyen abban, hogy az ikey funkció jól működik, a támogatott módok valamelyikét kell használnia. Amennyiben az ikey nem működik megfelelően és a NON PRESET MODE üzenet jelenik meg az OSD-n, ez azt jelenti, hogy nem a támogatott módok valamelyikét használja. Állítsa be számítógépét úgy, hogy az a támogatott módok valamelyikét használja. Ebben a kézikönyvben találni fog egy listát a a támogatott módokról. A kép-optimalizálás beállítása 41

42 8 A monitor beállítása A vezérlőpult A vezérlőpulton egy fülhallgató jack-bemenetet és 6 felhasználói nyomógombot talál, balról jobbra a következő sorrendben: ikey, Exit, power switch, < és > illetve Enter. Az alábbi leírás ezen gombok és kapcsolók ismertetője. 1. Power : Elektromos áram be- és kikapcsoló. 2. ikey : A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása. 3. Exit key: Vissza az előbbi menüponthoz, vagy kilépés az OSD-ből. 4. Enter key: OSD aktiválása, belépés az almenübe, elemek kiválasztása, kiválasztás megerősítése illetve az OSD Lock (OSD Zár) gyorsgombja. 5. (Bal) gomb: Bal/Kicsinyítés beállítása. A bal gomb egyben a kontraszt gyorsgombja. 6. (Jobb) gomb: Jobb/Nagyítás. A jobb gomb egyben a fényerő gyorsgombja. 42 A monitor beállítása

43 Hot Key Mode (Gyorsgombok) A fényerő és kontraszt gyorsgombjai Nyomja meg az gombot, hogy belépjen a Brightness (Fényerő) menüpontba, nyomja meg a vagy gombot, hogy beállíthassa a fényesség mértékét majd nyomja meg az Exit gombot, hogy kilépjen az OSD-ből. Nyomja meg a gombot, hogy belépjen a Contrast (Kontraszt) menüpontba, nyomja meg a vagy gombot, hogy a kontraszt mértékét beállíthassa majd nyomja meg az Exit gombot, hogy kilépjen az OSD-ből. Nyomja meg az Exit gombot, hogy belépjen a Volume (Hangerő) menüpontba. Nyomja meg a vagy gombot, hogy a hangerő mértékét beállíthassa, majd az Exit gombot, hogy kilépjen az OSD-ből. A monitor beállítása 43

44 Main Menu (Főmenü) A főmenüben elérhető vezérlőfunkciók Főmenü Luminance (luminancia) almenü Nyomja meg a vagy gombot, hogy beállíthassa a fényesség mértékét, nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a kontraszt mértékét majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. 44 A monitor beállítása

45 A Geometry (Geometria) almenü Nyomja meg a vagy gombot, hogy beállíthassa a vízszintes helyzetet, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a függőleges helyzetet majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a pixel-óra értékét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az élesség mértékét, majd nyomja az Exit gombot, hogy visszalépjen az előző menüpontba. A monitor beállítása 45

46 Color (színek) almenü Felhasználó beállításai: A felhasználó beállíthatja a Piros, Zöld és Kék színkiegyenlítését. Nyomja meg a vagy gombot, hogy beállíthassa a Piros mértékét. Nyomja meg a vagy gombot, hogy beállíthassa Zöld mértékét. Nyomja meg a vagy gombot, hogy beállíthassa a Kék mértékét. 46 A monitor beállítása

47 OSD almenü Nyomja meg a vagy gombot, hogy beállíthassa az OSD Vizszintes helyzetét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD függőleges helyzetét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD kijelzés-idejét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüponthoz. A monitor beállítása 47

48 Languages (nyelvek) almenü 48 A monitor beállítása

49 Recall (visszahívás) almenü Nyomja meg a vagy gombot, hogy megerősítse a színek visszahívását, majd nyomja meg az Enter gombot, hogy visszahívja a színek beállítását, vagy nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy megerősítse a "Recall All"-t (Mindent visszahív), nyomja meg az Enter gombot, hogy visszahívja a helyzet- és szín beállításokat, vagy nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. A monitor beállítása 49

50 Különféle almenük Képélesség: Nyomja meg a vagy gombot, hogy beállíthassa a képélesség mértékét. Kijelző információ. 50 A monitor beállítása

51 Audio almenü Hangerő: Nyomja meg a vagy gombot, hogy beállíthassa a hangerő mértékét. Néma: Aktiváláshoz (ON) vagy dezaktiváláshoz (OFF) nyomja meg a vagy gombot. 9 A monitor beállítása 51

52 9 Hibaelhárítás Gyakori kérdések A kép elmosódott: Olvassa el a Telepítés/Alkalmazás részt majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Hogyan kell a VGA hosszabítókábelt használni? A próba idejére távolítsa el a hosszabbítókábelt. Nézze meg, hogy a fókuszban van-e most a kép? Amennyiben nincs, olvassa át az utasításokat a Telepítés/Alkalmazás részben, majd ezek alapján optimizálja a képet. A hosszabbítókábelekben továbbvezetési veszteségek keletkezhetnek, ebből adódik az elmosódott, homályos kép. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ amelynek jobb a vezetési minősége, vagy amelyben beépített buster van. Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik? Olvassa el a Telepítés/Alkalmazás részt. Válassza a természetes felbontást. Pixelhibák észlelhetők: A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel mindig piros, zöld, kék vagy bármely más színű. Olvassa el a Pixel-hibaszintek részt. A kép hibás színezésű: Sárga, kék vagy rózsaszín. A monitoron nyomja meg az Enter gombot majd nyomja meg a vagy gombot, hogy a Recall ikonra lépjen majd nyomja meg az Enter gombot, hogy belépjen a Recall almenübe. Nyomja meg a vagy gombot, hogy választhassa a Color Recall menüpontot majd válassza a Yes -t a Color Recall almenüben, végül nyomja meg az Enter gombot, hogy visszahívja a gyári beállításokat. Ha a kép még mindig nem kifogástalan és az OSD színezete szintén hibás, ez azt jelenti, hogy a három alapszín valamelyike hiányzik a jelbemeneten. Ellenõrizze a jelzõ kábel csatlakozásait. Ha a csatlakozótûk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. Nincs kép a kijelzőn: A LED zöld színű. Ha a LED fénye zöld színű és a képernyőn az Out of Range felirat olvasható, ez azt jelenti, hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok valamelyikére. Olvassa el a "Támogatott operációs módok" részt. A LED narancssárga színű. Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billenytyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít 52 Hibaelhárítás

53 ellenőrizze a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. A LED egyáltalán nem világít. Ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót. A kép torzított, villog vagy vibrál: Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. A kép el van tolódva. Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. További segítségnyújtás Amennyiben a problémák azután is fennálnak, hogy ezt a kézikönyvet elolvasta és az utasítsokat követte, kérjük vegye fel a kapcsolatot viszonteladójával, vagy keressen minket a Support@BenQ.com címen. 10 Hibaelhárítás 53

54 10 Támogatott Operációs Módok Incoming display mode (Input timing) (Beérkező megjelenítési mód) Felbontás Horizontális Frekvencia (KHz) Vertikális Frekvencia (Hz) Pixel Frekvencia (MHz) Megjegyzés 640x (P) 70.08(N) DOS 720x (N) 70.08(P) DOS 640x (N) 60.00(N) DOS 640x (N) 72.80(N) VESA 640x (N) 75.00(N) VESA 800x (P) 56.25(P) VESA 800x (P) 60.32(P) VESA 800x (P) 72.19(P) VESA 800x (P) 75.00(P) VESA 1024x (N) 60.00(N) VESA 1024x (N) 70.10(N) VESA 1024x (P) 75.00(P) VESA 1152x (P) 75.00(P) VESA 1152x (N) 75.06(N) Macintosh 1152x (N) 66.00(N) SUN x (N) 76.14(N) SUN 1280x (P) 60.00(P) VESA 1280x (N) 71.53(N) IBMI 1280x (P) 75.00(P) VESA 1280x (N) 76.16(N) SPARC2 Előfordulhat, hogy a táblázatban nem feltüntetett üzemmódok nem támogatottak. Az optimális képminőség elérése érdekében azt ajánljuk, hogy válassza a táblázatban feltüntetett üzemmódok egyikét. 22 olyan üzemmód van, amely a Windows rendszerrel kompatibilis. Kép-diszkontinuitás jöhet létre a VGA kártyák frekvenciáinak eltérései miatt, azon kártyák esetében, amelyek nem felelnek meg a standardnak. Ez ennek ellenére nem hiba. Javíthat ezen, ha módosít valamelyik beállításon az automatikus módosításoknál, vagy ha a Geometry menüpontban megváltoztatja a képfázist vagy a pixel frekvenciát. A monitor kikapcsolása után interferenciális vonalak jelenhetnek meg a képernyőn. Ezzel nem kell törődnie, mert ez normális. A monitor élletartamának hosszabítása érdekében javasoljuk, hogy használja az energiatakarékos üzemmódot. 54 Támogatott Operációs Módok

55 11 Műszaki leírás BenQ FP756ms Model 756ms Képernyő típus Látható rész Természetes (maximális) felbontás Színek 17.0", active, TFT 43.2 cm 1,280X1, million FP756ms Kontraszt / Fényerő Válaszidő Nézési szög (bal/jobb, fel/le Vonal frekvencia Kép frekvencia Képellenőrzés Kontrollok Képernyő funkciók Energia takarékosság Maximális energiafogyasztás Energia tartalékolás Bejövő jel Speaker Synchronisation Hőmérséklet (működéskor) Levegő nedvesség (működéskor) Igazolások A feszültség ki- és bekapcsolása Méretek (W x H x D) Tömeg 500:1 / 260 cd/m 2 16 ms 70/70, 70/70 (CR=10) 80/80, 70/70 (CR=5) khz Többfrekvenciás monitor Hz módok a jelzett paramétereken belül Digitális, Screen OSD technológia, ikey (Automatikus képbeállítás) 5 nyomógomb és ikey. Contrast (kontraszt), brightness (fényesség), vert. (függőleges) & hor.(vízszintes) képhelyzet, phase (fázis), pixel clock (pixel órajel), color balance (színegyensúly), color palette (színválaszték), nyelvválasztás (8 nyelv OSD), OSD helyzet állapot mutató VESA DPMS, EPA 50 Watt < 1 Watt, 115V RGB analog 0.7 Vpp/75 Ohm positive 1W x 2 TTL separate signal connection 15-pin mini D-sub cable 0 C - 40 C 10% - 90% TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO , VCCI, UL, CB Report, CE, C-Tick, BSMI, Fimko, GOST Automatikusan átkapcsoló tápegység, V, Hz 378 x 406 x 190 mm 4,5 kg Mûszaki leírás 55
