1 FP71E/FP71E + LCD Színes Monitor 17.0" LCD panelméret Felhasználói Kézikönyv Üdvözöljük

2 i Szerzői jog Copyright 2004 by BenQ Corporation. Minden jog fenntartva. A BenQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, az nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordíható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, magnetikus, optikai, kémiai, kézi úton. ii Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BenQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BenQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítsa, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. iii A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük tartsa be az alábbi biztonsági előírásokat. Elektromos árammal kapcsolatos biztonsági elõírások A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A tápkábel az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. Karbantartás és tisztítás Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Soha ne szúrjon tárgyakat és ne öntsön folyadékot a készülékbe. Javítás, szervíz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz használata - következik be, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel. 2

3 i Tartalomjegyzék Kezdeti lépések... 5 A monitor megismerése... 7 Elölnézet...7 Hátulnézet (1)...7 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye...8 A monitor hardverének telepítése... 9 Az alapzat leszerelése A nézõszög beállítása...11 A monitor szoftverének telepítése A megfelelõ képfelbontás kiválasztása A megfelelõ frissítési idõköz kiválasztása A kép-optimalizálás beállítása A monitor beállítása...22 A vezérlõpult...22 Gyorsgombok...22 Fõmenü...23 Hibaelhárítás Gyakori kérdések (FAQ)...32 További segítségnyújtás...33 Támogatott mûködési üzemmódok Mûszaki leírás Tartalomjegyzék 3

4 4 Tartalomjegyzék

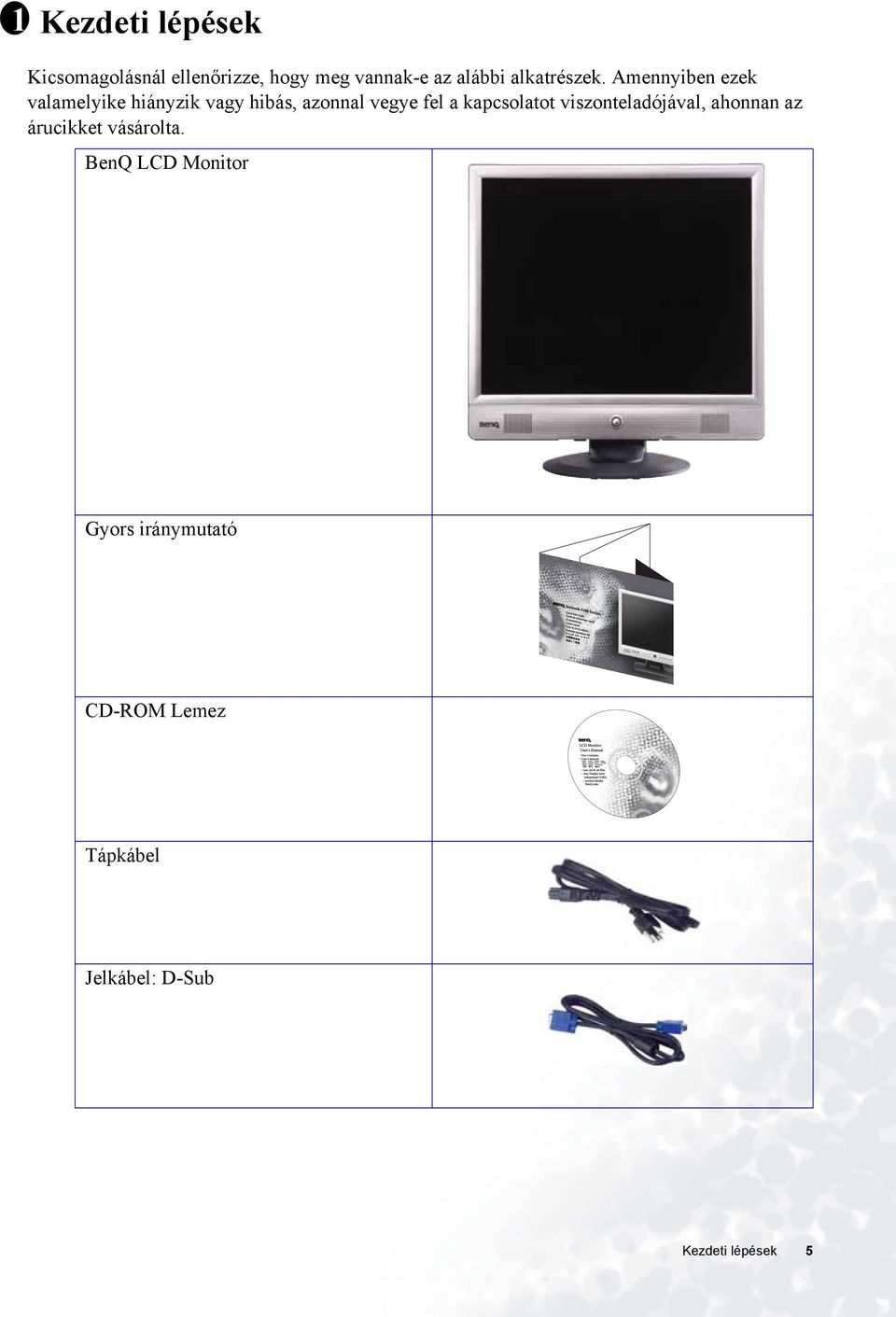

5 1 Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi alkatrészek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ LCD Monitor Gyors iránymutató CD-ROM Lemez P/N:53.L Tápkábel Jelkábel: D-Sub Kezdeti lépések 5

6 Jelkábel: DVI-D Audiokábel (Opcionális) 6 Kezdeti lépések

7 2 A monitor megismerése Elölnézet Hátulnézet (1) A monitor megismerése 7

8 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye Audió csatlakozó 2. Váltakozó áramú (AC) jack bemenet 3. DVI-D csatlakozó 4. D-Sub csatlakozó 8 A monitor megismerése

9 3 A monitor hardverének telepítése Győződjön meg arról, hogy sem a számítógép, sem a monitor nincs áramra csatlakoztatva. Az LCD monitor telepítéséhez hajtsa végre a következő lépéseket: 1. Illessze az alaplemezt a monitortalpra, és nyomja felfelé addig, amíg kattanó hang nem hallható. 2. i.> Csatlakoztassa a tápkábelt a monitorhoz. ii.> Csatlakoztassa az audió kábelt a monitorhoz. iii.> Csatlakoztassa a jelző kábelt a monitorhoz. (D-Sub és/vagy DVI-D) A monitor hardverének telepítése 9

10 3. i.> Csatlakoztassa a tápdugaszt egy váltóáramú dugaszolóaljzatba, és kapcsolja be a készüléket. ii.> Az audió kábel másik végét dugja be a számítógép audió csatlakozójába. iii.> A jelkábel másik végét dugja be a számítógép jelző jelcsatlakozójába. 4. Csatlakoztasson egy fülhallgatót a kezelőpanel alján található fülhallgató aljzatba, ahogy az ábra mutatja. 5. Nyomja meg a monitor előlapján található Power (Áramellátás) gombot. Az áramellátási jelzőlámpa világítani kezd. 10 A monitor hardverének telepítése

11 Az alapzat leszerelése Nyomja meg a Lock (Rögzítés) gombot, és lefelé húzva vegye le az alaplemezt a monitorról. Megjegyzés: Vigyázzon, hogy az alaplemez levételekor ne tegye az ujját a monitortalp és az alaplemez közötti hasadékba. A nézőszög beállítása Az LCD monitor dönthető, ezáltal lehetővé válik az optimális nézési szög elérése. A monitor hardverének telepítése 11

12 4 A monitor szoftverének telepítése. Számítógépe operációs rendszerének megfelelő monitor illesztőprogramot (meghajtót) kell telepítenie. Windows 98 operációs rendszer esetében nézze meg a 13. oldalt. Windows 2000, operációs rendszer esetében nézze meg a 19.oldalt. Windows ME operációs rendszer esetében nézze meg a 26. oldalt. Windows XP operációs rendszer esetében lapozzon a 32. oldalra. Windows 98. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Nyissa meg a vezérlőpultot és kattintson duplán a Display (Megjelenítés) ikonra. 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. Kattintson az Advanced... (Speciális) gombra a jobb alsó sarokban. 3. Válassza ki a Monitor fület. Kattintson a Change (Változtatás) gombra a jobb felső sarokban. 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) kinyílik. A Next (Tovább) gombra kattintva erősítse meg. 5. Válassza a Display a list of all drivers in a specific location, so you can select the driver you want. (Lista megjelenítése egy adott helyen található összes illesztőprogramról, így kiválasztható a kívánt illesztőprogram) és nyomja meg a Next (Tovább) gombot. 6. Most kattintson a Have Disk (Saját lemez) gombra a a jobb alsó sarokban. Egy új ablak fog megjelenni. Válassza a Browse (Tallóz) gombot. 7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba. Válassza a CD meghajtót a legördülő listából. 8. Ha mégegyszer az OK gombra kattint, a következő ablakban egy lista fog megjelenni a kompatibilis berendezésekről. A listából válassza ki az FP71E elemet, és nyomja meg újból a Next (Tovább) gombot. 9. Megjelenik az Insert Disk (Helyezze be a lemezt) párbeszédpanel. Kattintson az OK -ra, majd válassza a Skip File (Fájl kiugrása) opciót. 10. A telepítés befejezéséhez zárja be az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) ablakot a Finish (Befejezés) gombra kattintva. 12 A monitor szoftverének telepítése.

13 Windows Amikor először indítja a Windows-t egy új monitorral a rendszer észleli azt és automatikusan elindítja az Add New Hardware Wizard (Új hardver hozzáadása varázsló) ablakot. Hajtsa végre az utasításokat a 4. lépéssel kezdődően. 1. Helyezze a BenQ LCD Monitor CD-ROM-ot számítógépe CD-ROM meghajtójába. 2. Kattintson a Start majd a Settings (Beállítások) gombra. 3. Nyissa meg a Vezérlőpultot éa kattintson duplán a Display (Megjelenítés) ikonra. 4. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. Kattintson az Advanced Properties (Speciális tulajdonságok) gombra a jobb alsó sarokban. 5. Válassza a Monitor fület majd kattintsona a Properties (Beállítások) gombra. 6. Válassza a Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése) gombra. 7. Az Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) fog kinyílni. Ezután kattintson a Next (Tovább) gombra. 8. Válassza a Display a list of the known drivers for this device so that I can choose a specific driver (Az ismert illesztőprogramok listájának megjelenítése, így kiválasztható a kívánt illesztőprogram) lehetőséget, majd kattintson a Next (Tovább) gombra. 9. A következő ablakban kattintson a Have Disk (Saját Lemez) gombra majd az Install From Disk (Telepítés lemezről) ablak fog kinyílni. Kattintson a Browse (Tallóz) gombra. Megnyílik a Located File (Lokalizált fájl) lehetőség. 10. Legörgetés után válassza ki CD ROM meghajtóját és kattintson a Next (Tovább) gombra. 11. A CD ROM mappalistájából válassza a Drivers (Meghajtók) mappát, kattintson duplán az Open (Megnyit) gombra, majd nyomjon OK -t. Válassza ki au LCD üzemmódot (FP71E) a listából, és kattintson kétszer a Next (Tovább) gombra. 12. Az új meghajtók ezennel telepítve vannak számítógépére. A monitor szoftverének telepítése. 13

14 Windows ME. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Kattintson a Start, Settings (Beállítások), Control Panel (Vezérlőpult) gombokra majd duplán Kattintson a Display (Megjelenítés) gombra. 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings" (Beállítások) fület majd kattintson az Advanced... (Speciális...) gombra. 3. Kattintson a Monitor fülre majd kattintson a Change (Változtat) gombra. 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel fog megjelenni. Válassza a Specify the location of the driver (Advanced) (Határozza meg a meghajtó helyét - Speciális) lehetőséget, majd kattintson a Next (Tovább) gombra. 5. Válassza a Display a list of all the drivers in a specific location, so you can select the driver you want (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület majd nyomja meg a Next (Tovább) gombot. 6. Válassza a Monitor -t a listáról majd kattintson a Next (Tovább) gombra. 7. Válassza a Display a list of all the drivers in a specific location, so you can select the driver you want. (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület. 8. Kattintson a Have disk (Saját lemez) gombra majd nyomja meg a Browse... (Tallóz...) gombot. 9. Helyezze a BenQ LCD Monitor s CD -t a CD ROM meghajtóba, majd irja be a következőt: d:\ (amennyiben a CD ROM meghajtóbetűjele nem a D válassza ki a megfelelőt) A modell kiválasztásához lépjen be a Drivers (Meghajtók) mappába. Nyomjon OK -t. 10. Kattintson az OK gombra az Install From Disk (Telepítés Lemezről) ablakban. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) párbeszédpanel fog megjelenni. Válassza ki a kívánt modellt a listáról majd kattintson a Next (Tovább) gombra. 11. Kattintson a Next (Tovább) gombra. 12. A telepítés befejezéséhez kattintson a Finish (Befejezés) gombra. 14 A monitor szoftverének telepítése.

15 Windows XP. 1. Az asztalon kattintson kétszer az egér jobb gombjával, majd válassza a Properties (Tulajdonságok) elemet. Válassza a Settings (Beállítások) fület és kattintson az Advanced (Speciális) gombra. Egy kisebb ablak fog kinyílni. Válassza a Monitor fület az új ablakban majd kattintson a Properties (Tulajdonságok) gombra. 2. Válassza a Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése...) gombra. 3. A Hardware Update Wizard (Eszköz-illesztőprogram frissítő varázsló) fog megjelenni. Ezután kattintson a Next (Tovább) gombra. 4. Válassza a Don t search. I will choose the driver to install (Ne keresse. Én kiválasztom az illesztőprogramot) lehetőséget, majd kattintson a Next (Tovább) gombra. 5. A következő ablakban kattintson a Have Disk (Saját lemez...) gombra, egy Install From Disk (Telepítés lemezről) ablak fog megjelenni. Kattintson a Browse (Tallóz) gombra. A Locate File (Fájl lokalizálása) ablak fog megjelenni. 6. Válassza ki meghajtóját majd kattintson a Next (Tovább) gombra. 7. Az új meghajtók ezennel telepítve vannak számítógépére. A telepítésből való kilépéshez kattintson a Finish (Befejezés) gombra. A monitor szoftverének telepítése. 15

16 5 A megfelelő képfelbontás kiválasztása Az LCD megjelenítés technológiájának jellegéből kifolyólag a képfelbontás mindig rögzített. Az FP71E/FP71E + számára a legjobb kép az 1280x1024 felbontáson érhető el. Ez a "Natív felbontás" vagy a maximális felbontás, vagyis a legtisztább kép. Az alacsonyabb felbontások a teljes képernyőn egy interpolációs körforgás segítségével jelenítődnek meg. Az interpolált felbontásban azonban folytonossági hiányok jönnek létre. Ahhoz, hogy az LCD technológia minden előnyét élvezhesse, a természetes felbontást kell alkalmaznia. Windows 98/2000/ME vagy XP operációs rendszer a képfelbontás a következő képpen változtatható meg: 1. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult). 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. A jobb oldalon található csúszórészt elmozgatva módosíthatja a felbontást. 16 A megfelelő képfelbontás kiválasztása

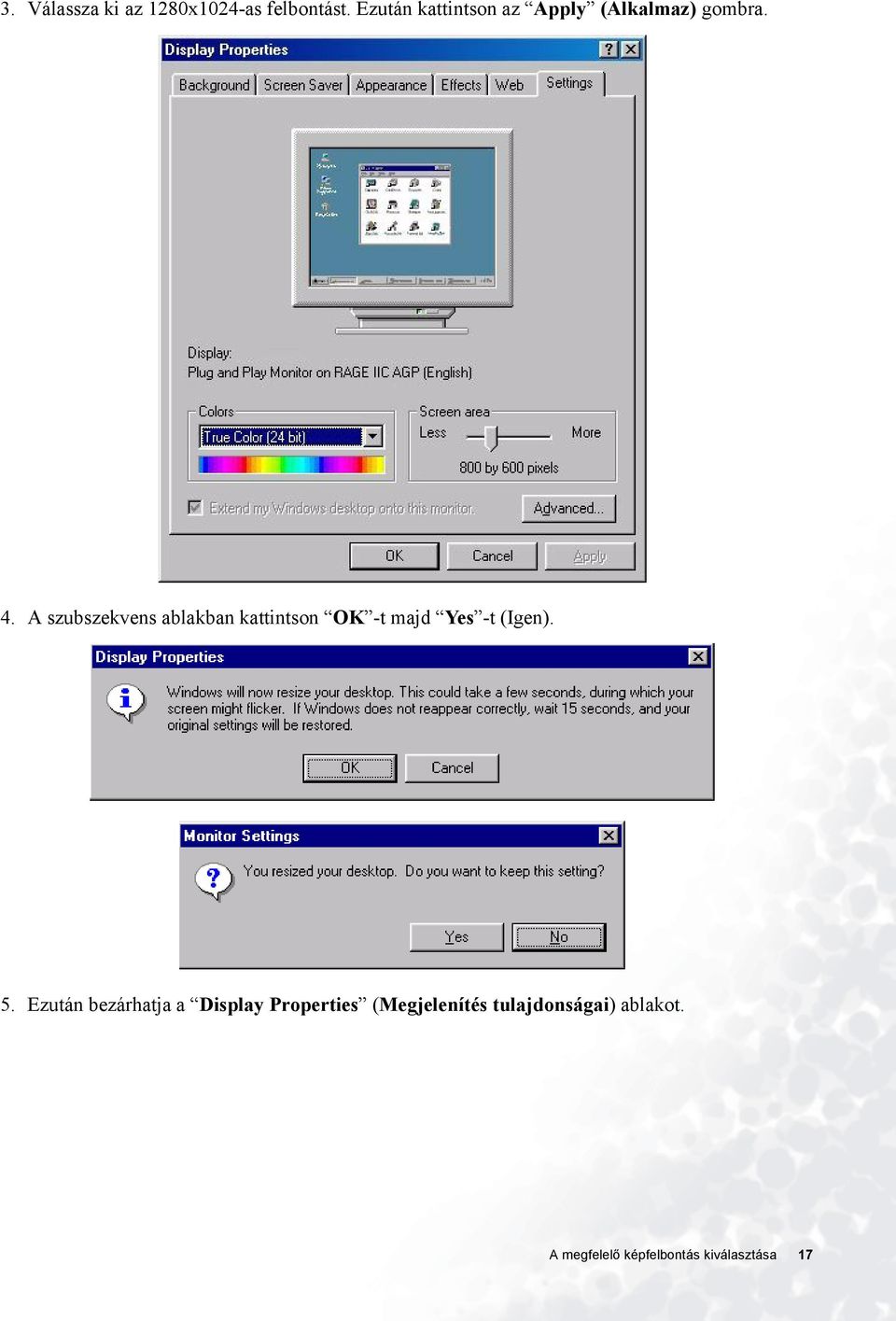

17 3. Válassza ki az 1280x1024-as felbontást. Ezután kattintson az Apply (Alkalmaz) gombra. 4. A szubszekvens ablakban kattintson OK -t majd Yes -t (Igen). 5. Ezután bezárhatja a Display Properties (Megjelenítés tulajdonságai) ablakot. A megfelelő képfelbontás kiválasztása 17

18 6 A megfelelő frissítési időköz kiválasztása LCD kijelző esetén nem kell kiválasztania a lehető legmagasabb frissítési gyakoriságot, mert az LCD technológia esetén nem lehetséges a villogás. A legjobb eredményt akkor lehet elérni, ha az eredeti gyári üzemmódokat használja. A felhasználói kézikönyvben talál egy táblázatot ezekről az üzemmódokról. Az 12801x1024-as eredeti felbontás esetén kiválaszthatja a 60 hertzes felbontást választhat ki, (de 72Hz-et nem). Windows 98/2000/ME/XP operációs rendszeren a frissítési gyakoriságot a következők szerint változtathatja meg: 1. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult). 18 A megfelelő frissítési időköz kiválasztása

19 2. A Display Properties (Megjelenítés Tulajdonságai) ablakból válassza a Settings (Beállítások) fület. Kattintson az Advanced... (Speciális) gombra a jobb alsó sarokban. A megfelelő frissítési időköz kiválasztása 19

20 3. Válassza az Adapter fület. A frissítési időköz kiválasztási mezője az ablak alsó részén, középen található. 4. A felhasználói kézikönyvben található gyári üzemmódok táblázatából válasszon ki egy frissítési időközt, majd jelölje ki azt a beállítások mezőben. 5. A szubszekvens ablakban nyomja meg a Change (Változtat), OK és Yes (Igen) gombokat. 6. Ezután bezárhatja a Display Properties (Megjelenítés tulajdonságai) ablakot. 20 A megfelelő frissítési időköz kiválasztása

21 7 A kép-optimalizálás beállítása Az optimális képmegjelenítés elérésének legegyszerűbb módja az ikey funkció alkalmazása. Nyomja meg a vezérlőpulton az ikey gombot és a monitor automatikusan beállítódik. Amennyiben nincs megelégedve a képpel beállíthatja azt kézzel is. 1. Futassa a CD ROM-ról az auto.exe tesztprogramot; ez a legjobb módja annak, hogy a lehetséges változásokat észrevegye. Használhat ugyanakkor bármilyen más képet, például operációs rendszere asztallapját. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg. 2. OSD-be való belépéshez nyomja meg az "Enter" gombot a vezérlőpulton. 3. Függőleges zajszint esetén nyomja meg az vagy gombot a Geometry (Geometria) kiválasztásához és nyomja meg az Enter billentyűt. Ezután nyomja meg az vagy gombot a Pixel Clock (Pixel órajel) kiválasztásához, majd nyomja meg újra az Enter billentyűt. Nyomja meg az vagy gombot a monitoron, amíg a zaj el nem tűnik. 4. Vízszintes zajszint esetén nyomja meg az vagy gombot a Geometry (Geometria) kiválasztásához és nyomja meg az Enter billentyűt. Ezután nyomja meg az vagy gombot a Phase (Fázis) kiválasztásához, majd nyomja meg újra az Enter billentyűt. Ezután nyomja meg az vagy gombot a monitoron, amíg a zaj el nem tűnik. Hogy biztos legyen abban, hogy az ikey funkció jól működik, a támogatott módok valamelyikét kell használnia. Amennyiben az ikey nem működik megfelelően és a NON PRESET MODE üzenet jelenik meg az OSD-n, ez azt jelenti, hogy nem a támogatott módok valamelyikét használja. Állítsa be számítógépét úgy, hogy az a támogatott módok valamelyikét használja. Ebben a kézikönyvben találni egy listát a a támogatott módokról. A kép-optimalizálás beállítása 21

22 8 A monitor beállítása A vezérlőpult A felhasználó 7 gomb segítségével vezérelhet. Ezek a következők: Enter,,, Exit, Mode, ikey és a bekapcsoló gomb. Az alábbi leírás ezen gombok és kapcsolók ismertetője &. 1. ikey : A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása. 2. Mode billentyű: Váltson át az üzemmódok között, beleértve Standard(szabványos), Movie 1(film1), Movie 2(film2) és Photo(fénykép). 3. Exit key: Vissza az előbbi menüponthoz, vagy kilépés az OSD-ből. A gomb egyben a hangerő gyorsgombja is. 4. (Bal) gomb: Bal/Kicsinyítés beállítása. A bal gomb egyben a kontraszt gyorsgombja. 5. (Jobb) gomb: Jobb/Nagyítás. A jobb gomb egyben a fényerő gyorsgombja. 6. Enter key: Aktiválja az OSD-t, lépjen be az almenübe, válassza ki az elemeket és hagyja jóvá a kiválasztást. 7. Power : Elektromos áram be- és kikapcsoló. Gyorsgombok A fényerő és kontraszt gyorsgombjai Nyomja meg a gombot a belépéshez a Fényerő menübe, nyomja meg a vagy gombot a fényerőszint beállításához és nyomja meg az Exit gombot az OSD-ből történő kilépéshez A monitor beállítása

23 Nyomja meg a gombot a belépéshez a kontraszt menübe, nyomja meg a vagy billentyűt a kontraszt szintjének a beállításához, és nyomja meg az Exit gombot az OSD menüből történő kilépéshez. Volume [Hangerő] gyorsválasztó gomb A Volume [Hangerő] menübe való belépéshez nyomja meg a Volume [Hangerő] gombot és nyomja le a vagy gombokat a hangszórók hangerejének állításához és az OSD-ből való kilépéshez nyomja meg az Exit [Kilépés] gombot! Mode gyorsbillentyű Válassza ki a kívánt üzemmódot a következő négy lehetőség közül: Standard, Movie 1, Movie 2 és Photo. A megadott üzemmód segítségével a legjobb képhatások érhetők el az adott típusú felvételnél. A Standard üzemmódot alapvető PC-s alkalmazásokhoz ajánljuk. A színtelítettséget és kontrasztot fokozó Movie 1 ideális videofelvételek megtekintéséhez, míg a Movie 2 kifejezetten tájképfelvételekhez ajánlott. A Photo módot állóképek megtekintéséhez tervezték. A befejezéskor nyomja meg az Exit gombot az OSD menüből történő kilépéshez. Főmenü A főmenüben elérhető vezérlőfunkciók Main Menu A monitor beállítása 23

24 A Main Menu (Főmenü) jobb felső részén látható szöveg az aktuálisan használt üzemmódot jeleníti meg. Luminance (luminancia) almenü Nyomja meg a vagy gombot a fényerőszint beállításához, majd nyomja meg az Exit gombot a visszatéréshez az előző menüre. Nyomja meg a vagy gombot a kontrasztszint beállításához, majd nyomja meg az Exit gombot a visszatéréshez az előző menüre. 24 A monitor beállítása

25 A Geometry almenü Nyomja meg a vagy gombot a vízszintes pozíció beállításához, majd nyomja meg az Exit gombot a visszatéréshez az előző menüre. Nyomja meg a vagy gombot a függőleges pozíció beállításához, majd az "Exit gombot a visszatéréshez az előző menübe. Nyomja meg a vagy gombot, hogy beállíthassa a pixelóra értékét, majd nyomja meg az Exit gombot a visszatéréshez az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa fázis mértékét, majd nyomja meg az Exit gombot, a visszatéréshez az előző menüpontba. A monitor beállítása 25

26 Color (színek) almenü Felhasználó beállításai: A felhasználó beállíthatja a Piros, Zöld és Kék színkiegyenlítését. 26 A monitor beállítása

27 OSD almenü Nyomja meg a vagy gombot, hogy beállíthassa az OSD vizszintes pozícióját, majd nyomja meg az Exit gombot a visszatéréshez az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD függőleges pozícióját, majd nyomja meg az Exit gombot a visszatéréshez az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD kijelzés-idejét, majd nyomja meg az Exit a visszatéréshez az előző menüpontba. A monitor beállítása 27

28 Languages (nyelvek) almenü Recall (visszahívás) almenü Nyomja meg a vagy gombot a Mode Recall (üzemmód visszahívás) megerősítéséhez. Ha a "Yes" (Igen) lehetőséget válassza, a rendszer az aktuális üzemmódot az alapbeállításokra állítja vissza. Nyomja meg az Exit gombot a visszalépéshez az előző menübe. Nyomja meg a vagy gombot a Color Recall (színvisszahívás) megerősítéséhez. Ha a "Yes" (Igen) lehetőséget válassza, a rendszer az aktuális színbeállítást az alapbeállításokra állítja vissza. Nyomja meg az Exit gombot a visszalépéshez az előző menübe. 28 A monitor beállítása

29 Nyomja meg a vagy gombot a Recall All (minden visszahívása) megerősítéséhez. Ha a "Yes" (Igen) lehetőséget válassza, a rendszer minden aktuáli beállítást az alapbeállításokra állít vissza. Nyomja meg az Exit gombot a visszalépéshez az előző menübe. Különféle almenük Mode (üzemmód): Válassza ki a kívánt üzemmódot a következő négy lehetőség közül: Standard, Movie 1, Movie 2 és Photo. A megadott üzemmód segítségével a legjobb képhatások érhetők el az adott típusú felvételnél. A Standard üzemmódot alapvető PC-s alkalmazásokhoz ajánljuk. A színtelítettséget és kontrasztot fokozó Movie 1 ideális videofelvételek megtekintéséhez, míg a Movie 2 kifejezetten tájképfelvételekhez ajánlott. A Photo módot állóképek megtekintéséhez tervezték. Befejezéskor nyomja meg az "Enter" gombot a beállítások aktiválásához. Nyomja meg az "Exit." gombot a visszatéréshez az előző menühöz A monitor beállítása 29

30 Mode Demo (üzemmód bemutató): Az üzemmód bemutató lehetővé teszi, hogy előzetesen megtekintse az üzemmód menüben kiválasztott üzemmódot Ha az "On" lehetőséget választja és megnyomja az "Enter" gombot az üzemmód bemutató kiválasztásához, a képernyő két ablakra oszik fel. a bal odali ablak a képeket a szabványos üzemmódban mutatja, míg a jobb oldali ablak a képeket a megadott üzemmódban mutatja. Nyomja meg az "Exit." gombot a visszatéréshez az előző menühöz Input Select (bemenet kiválasztása): Az új beállítások aktiválásáhoznyomjameg a D-sub (analóg) vagy a DVI (digitális) bemenetet. Képélesség: Nyomja meg a vagy gombot az képélesség-szint beállításához és az új beállítások alkalmazsához. Kijelző Információ. 30 A monitor beállítása

31 Audio almenü Hangerő: Nyomja meg a vagy gombot, hogy beállíthassa a hangerő mértékét. Néma: Aktiváláshoz (ON) vagy dezaktiváláshoz (OFF) nyomja meg a vagy gombot. A monitor beállítása 31

32 9 Hibaelhárítás Gyakori kérdések (FAQ) A kép elmosódott: Olvassa el a Telepítés/Alkalmazás részt majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Hogyan kell a VGA hosszabítókábelt használni? A próba idejére távolítsa el a hosszabítókábelt. Nézze meg fókuszban van-e most a kép? Ha nincs, optimalizálja a képet a Telepítés/beállítás rész segítségével. Szokásosnak tekinthető a hosszabbítókábelekben keletkezett veszteség miatt előforduló képelmosódás. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési minősége, vagy amelyben beépített búszter van. Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik? Olvassa el a Telepítés/Alkalmazás részt. Válassza a természetes felbontást. Pixelhibák észlelhetők: A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel mindig piros, zöld, kék vagy bármely más színű. Olvassa el a Pixel-hibaszintek részt. A kép hibás színezésű: Sárga, kék vagy rózsaszín. A monitoron nyomja meg az Enter gombot majd nyomja meg a vagy gombot, hogy a Recall ikonra lépjen, majd nyomja meg az Enter gombot, hogy belépjen a Recall almenübe. Nyomja meg a vagy gombot, hogy kiválaszthassa a Color Recall menüpontot, majd válassza a Yes lehetőséget a Color Recall almenüben, és végül nyomja meg az Enter gombot a gyári beállítások visszahívására. Ha a kép még mindig nem kifogástalan és az OSD színezete szintén hibás, ez azt jelenti, hogy a három alapszín valamelyike hiányzik a jelbemeneten. Ellenőrizze a jelkábel csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. Nincs kép a kijelzőn: A LED zöld színű. Ha a LED fénye zöld színű és a képernyőn az Out of Range felirat olvasható, ez azt jelenti, hogy nem támogatott megjelenítési módot használ. Módosítsa a beállításokat a támogatott módok valamelyikére. Olvassa el a "Támogatott operációs módok" részt. A LED narancssárga színű. Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billentyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze a jelző kábelt és annak csatlakozásait. Ha a csatlakozótűk valamelyike hajlott vagy törött, a szükséges segítségért vegye fel a kapcsolatot viszonteladójával. 32 Hibaelhárítás

33 A LED egyáltalán nem világít. Ellenőrizze a fő áram-csatlakozókat a külső, fő csatlakozóaljzatot illetve főkapcsolót. A kép torzított, villog vagy vibrál: Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. A kép el van tolódva: Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. További segítségnyújtás Amennyiben a problémák azután is fennállnak, hogy ezt a kézikönyvet elolvasta és az utasításokat követte, kérjük vegye fel a kapcsolatot viszonteladójával, vagy keressen minket a: Support@BenQ.com Hibaelhárítás 33

34 10 Támogatott működési üzemmódok Incoming display mode (Input timing) (Beérkező megjelenítési mód) Felbontás Horizontális Frekvencia (KHz) Vertikális Frekvencia (Hz) Pixel Frekvencia (MHz) Előfordulhat, hogy a táblázatban feltüntetett üzemmódok nem támogatottak. Az optimális képminőség elérése érdekében azt ajánljuk, hogy válassza a táblázatban feltüntetett üzemmódok egyikét. 22 olyan üzemmód van, amely a Windows rendszerrel kompatibilis. Kép-diszkontinuitás jöhet létre a VGA kártyák frekvenciáinak eltérései miatt, azon kártyák esetében, amelyek nem felelnek meg a standardnak. Ez ennek ellenére ez nem jelent hibát. Javíthat ezen, ha módosít valamelyik beállításon az automatikus módosításoknál, vagy ha a Geometry menüpontban megváltoztatja a képfázist vagy a pixel frekvenciát. A monitor kikapcsolása után interferenciális vonalak jelenhetnek meg a képernyőn. Ezzel nem kell törődnie, mert ez normális. A monitor élettartamának meghosszabítása érdekében javasoljuk, hogy használja az energiatakarékos üzemmódot. Megjegyzés 640x (P) 70.08(N) DOS 720x (N) 70.08(P) DOS 640x (N) 60.00(N) DOS 640x (N) 72.80(N) VESA 640x (N) 75.00(N) VESA 800x (P) 56.25(P) VESA 800x (P) 60.32(P) VESA 800x (P) 72.19(P) VESA 800x (P) 75.00(P) VESA 1024x (N) 60.00(N) VESA 1024x (N) 70.10(N) VESA 1024x (P) 75.00(P) VESA 1152x (P) 75.00(P) VESA 1152x (N) 75.06(N) Macintosh 1152x (N) 66.00(N) SUN x (N) 76.14(N) SUN 1280x (P) 60.00(P) VESA 1280x (N) 71.53(N) IBMI 1280x (P) 75.00(P) VESA 1280x (N) 76.16(N) SPARC2 34 Támogatott működési üzemmódok

35 11 Műszaki leírás BenQ FP71E Model Képernyő típus Látható rész Természetes(maximális) felbontás Színek 17.0", aktív, TFT 43.2 cm 1280x millió FP71E Kontraszt / Fényesség Válaszidő Nézési szög (bal/jobb, fel/le Vonal frekvencia Kép frekvencia Képellenőrzés Kontrollok iscreen funkciók Energia Takarékosság Maximális energiafogyasztás Energia tartalékolás 500:1 / 300 cd/m 2 12 ms 140/130 (CR=10) khz Többfrekvenciás monitor Hz módok a jelzett paramétereken belül Digitális, Screen OSD technológia, ikey (Automatikus képbeállítás) 6 nyomógomb és ikey. Contrast (Kontraszt), Brightness (Fényerő), vert. (függőleges) & hor.(vízszintes) képhelyzet, phase (fázis), pixel clock (pixel órajel), color balance (színegyensúly), color palette (színválaszték), nyelvválasztás (8 nyelv OSD), OSD helyzet állapot mutató, megjelenítési üzemmód elérhetőség VESA DPMS, EPA Max. 40 Watt (hangszóró nélkül) Max. 50 Watt (hangszóróval) < 1W, 115V Bejövő jel PC Hangszóróval Szinkronizáció Hőmérséklet (működéskor) Levegő nedvesség (működéskor) Igazolások RGB analog 0.7 Vpp/75 Ohm pozitív digitális: DVI-D 1W x 2 TTL külön jelcsatlakozás,15-tűs mini D-sub kábel 0 C - 40 C 10% - 90% TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO , VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST Műszaki leírás 35

36 A feszültség ki- és bekapcsolása Méretek (W x H x D) Tömeg Automatikusan átkapcsoló tápegység, V, Hz 375,3 x 385,8x 201,1 mm 4,7 kg BenQ FP71E + Model FP71E + Képernyő típus Látható rész Természetes(maximális) felbontás Színek Kontraszt / Fényesség Válaszidő Nézési szög (bal/jobb, fel/le Vonal frekvencia Kép frekvencia Képellenőrzés Kontrollok iscreen funkciók Energia Takarékosság Maximális energiafogyasztás Energia tartalékolás 17.0", aktív, TFT 43.2 cm 1280x millió 500:1 / 300 cd/m 2 8 ms 140/130 (CR=10) khz Többfrekvenciás monitor Hz módok a jelzett paramétereken belül Digitális, Screen OSD technológia, ikey (Automatikus képbeállítás) 6 nyomógomb és ikey. Contrast (Kontraszt), Brightness (Fényerő), vert. (függőleges) & hor.(vízszintes) képhelyzet, phase (fázis), pixel clock (pixel órajel), color balance (színegyensúly), color palette (színválaszték), nyelvválasztás (8 nyelv OSD), OSD helyzet állapot mutató, megjelenítési üzemmód elérhetőség VESA DPMS, EPA Max. 40 Watt (hangszóró nélkül) Max. 50 Watt (hangszóróval) < 1W, 115V Bejövő jel PC Hangszóróval Szinkronizáció RGB analog 0.7 Vpp/75 Ohm pozitív digitális: DVI-D 1W x 2 TTL külön jelcsatlakozás,15-tűs mini D-sub kábel 36 Műszaki leírás

37 Hőmérséklet (működéskor) Levegő nedvesség (működéskor) Igazolások A feszültség ki- és bekapcsolása Méretek (W x H x D) Tömeg 0 C - 40 C 10% - 90% TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO , VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST Automatikusan átkapcsoló tápegység, V, Hz 375,3 x 385,8x 201,1 mm 4,7 kg Műszaki leírás 37
