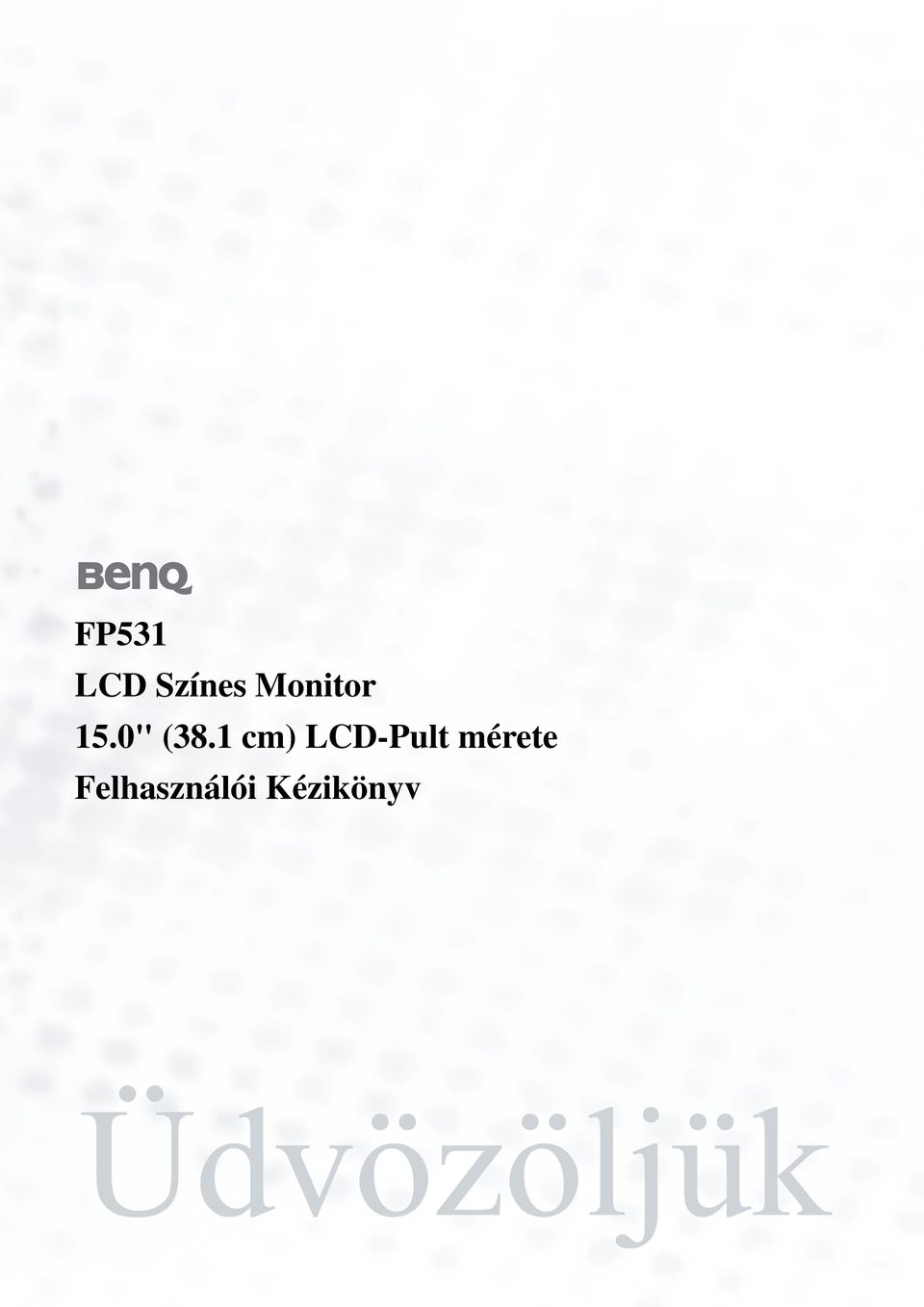

1 FP531 LCD Színes Monitor 15.0" (38.1 cm) LCD-Pult mérete Felhasználói Kézikönyv

2 i Szerzőijog ii Copyright 2004 by BENQ Corporation. Minden jog fenntartva. A BENQ Corporation előzetes írásos engedélye nélkül jelen kiadvány egyetlen része sem sokszorosítható, nem adható tovább, nem átírható, nem tartható visszakeresési rendszerben és nem fordítható más nyelvekre semmilyen formában és módon, sem elektronikus, mechanikus, mágneses, optikai, kémiai, kézi úton. Felelősséget kizáró nyilatkozat A kiadványban foglaltakért a BENQ Corporation nem vállal felelősséget vagy garanciát, legyen az kifejezett vagy törvényi garancia és kifejezetten tagad bármely jótállást, kereskedelmi vagy egyéb speciális célnak való megfelelőséget. Továbbá, a BENQ Corporation fenntartja magának a jogot, hogy jelen kiadványt felülvizsgálja és annak tartalmát időnként módosítja, arra való kötelezettség nélkül, hogy ezen felülvizsgálatokról vagy módosításokról bármely személyt figyelmeztessen. A legjobb teljesítmény elérése és a monitor élettartamának növelése érdekében kérjük tartsa be az alábbi biztonsági előírásokat. iii Elektromos árammal kapcsolatos biztonsági előírások A váltakozó áramú (AC) dugós csatlakozó elszigeteli a berendezést az AC áramforrástól. A villanyzsinór az áramra csatlakoztatható berendezések számára árammegszakítóként szolgál. A csatlakozóaljzatot a készülékhez közel kell beszerelni úgy, hogy az könnyen hozzáférhető legyen. Ezt a terméket a jelölt címkén feltüntetett áramtípussal kell működtetni. Ha nem biztos abban, hogy milyen típusú áram áll rendelkezésére kérjen tanácsot a helyi energiaellátást biztosító cégtől vagy képviselettől. iv Karbantartás és tisztítás Tisztítás. Tisztítás előtt mindig húzza ki a monitort a fali csatlakozóból. Az LCD-t (folyadékkristály-kijelzőt) szöszmentes, puha ruhával tisztítsa, hogy ne okozzon karcolást. Ne használjon folyékony, emulzifikáló vagy üvegtisztító szereket. A borító hátoldalán vagy tetején található nyílások és rések szellőzésre szolgálnak. Ezeket tilos betakarni vagy eldugaszolni. Monitorját soha ne helyezze fűtőtestre vagy más hősugárzóra, illetve beépített berendezésbe is csak akkor, ha megfelelő szellőzést tud biztosítani. Soha ne szúrjon tárgyakat és ne öntsön folyadékot a készülékbe. vjavítás, szerviz Ne próbálja meg önmaga megjavítani a készüléket: a fedőlapok megnyitásával vagy eltávolításával veszélyes elektromos-feszültségnek és egyéb kockázatoknak teheti ki magát. Ha a fent jelzett hibás használat vagy más baleset - például leejtés vagy a monitor rossz kiszolgálása - bekövetkezne, annak kijavítása érdekében vegye fel a kapcsolatot képzett személyzettel. 2 Szerzői jog

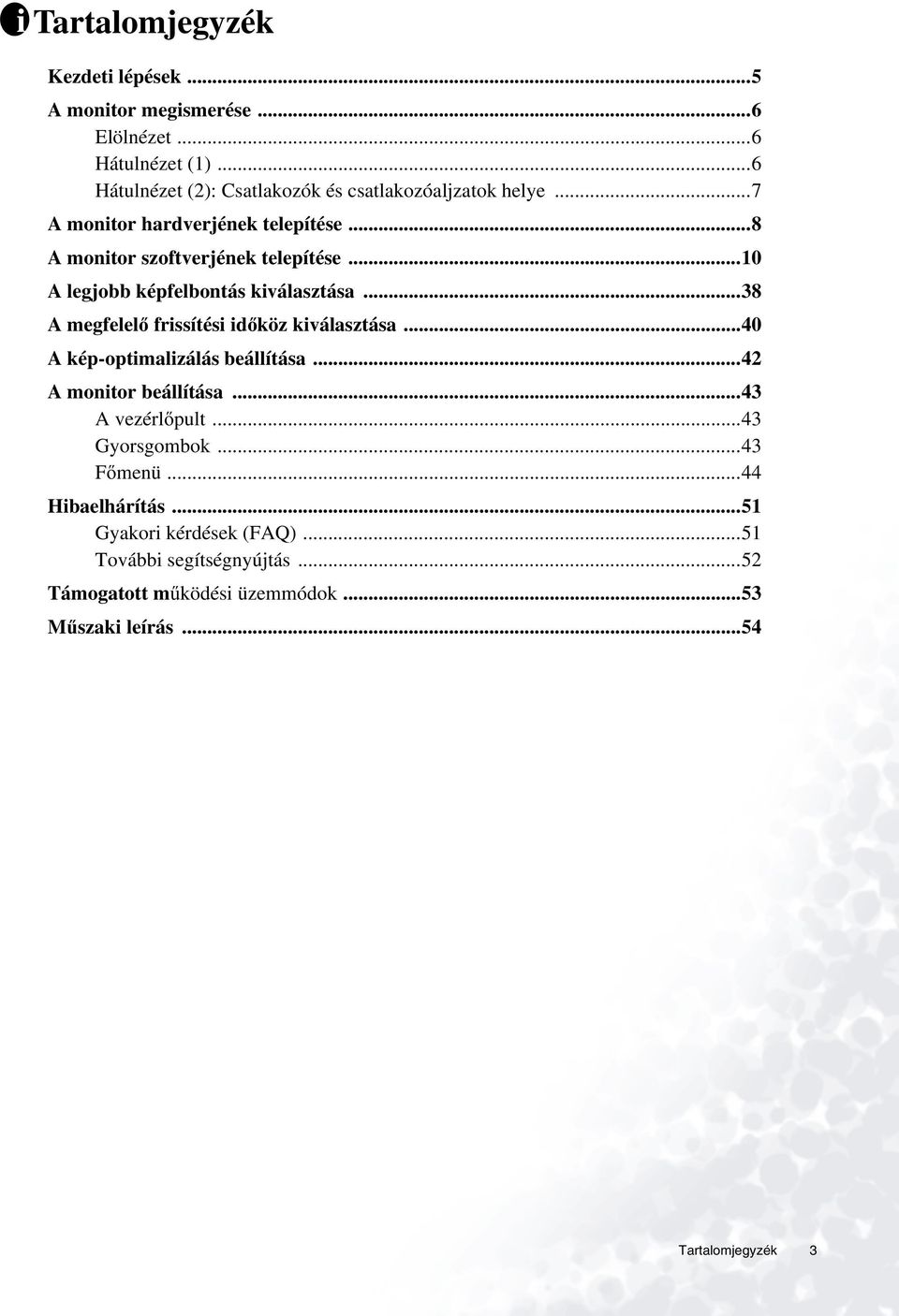

3 i Tartalomjegyzék Kezdeti lépések...5 A monitor megismerése...6 Elölnézet...6 Hátulnézet (1)...6 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye...7 A monitor hardverjének telepítése...8 A monitor szoftverjének telepítése...10 A legjobb képfelbontás kiválasztása...38 Amegfelelő frissítési időköz kiválasztása...40 A kép-optimalizálás beállítása...42 A monitor beállítása...43 A vezérlőpult...43 Gyorsgombok...43 Főmenü...44 Hibaelhárítás...51 Gyakori kérdések (FAQ)...51 További segítségnyújtás...52 Támogatott működési üzemmódok...53 Műszaki leírás...54 Tartalomjegyzék 3

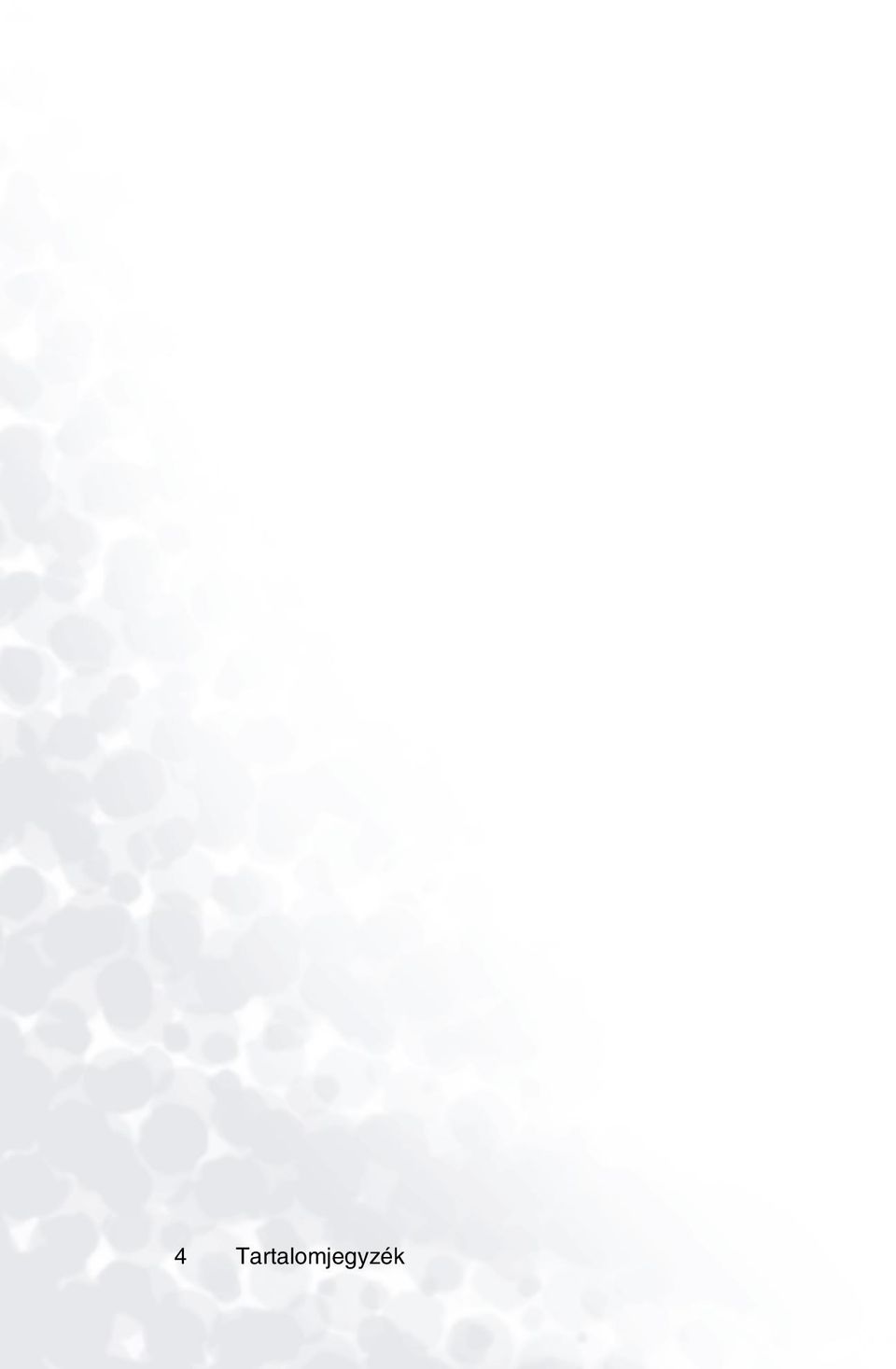

4 4 Tartalomjegyzék

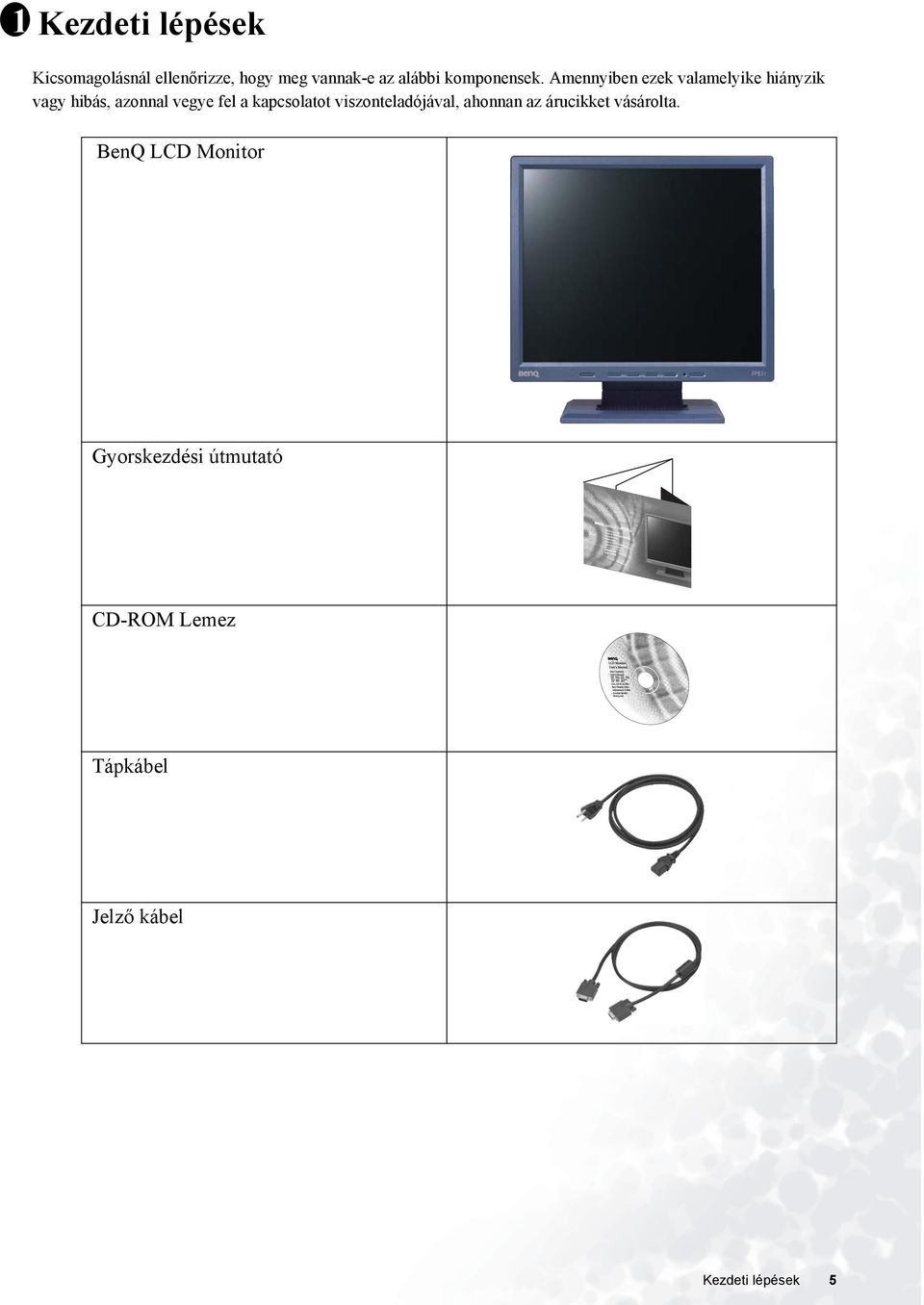

5 1 Kezdeti lépések Kicsomagolásnál ellenőrizze, hogy meg vannak-e az alábbi komponensek. Amennyiben ezek valamelyike hiányzik vagy hibás, azonnal vegye fel a kapcsolatot viszonteladójával, ahonnan az árucikket vásárolta. BenQ LCD Monitor Gyorskezdési útmutató CD-ROM Lemez P/N:53.L Tápkábel Jelző kábel Kezdeti lépések 5

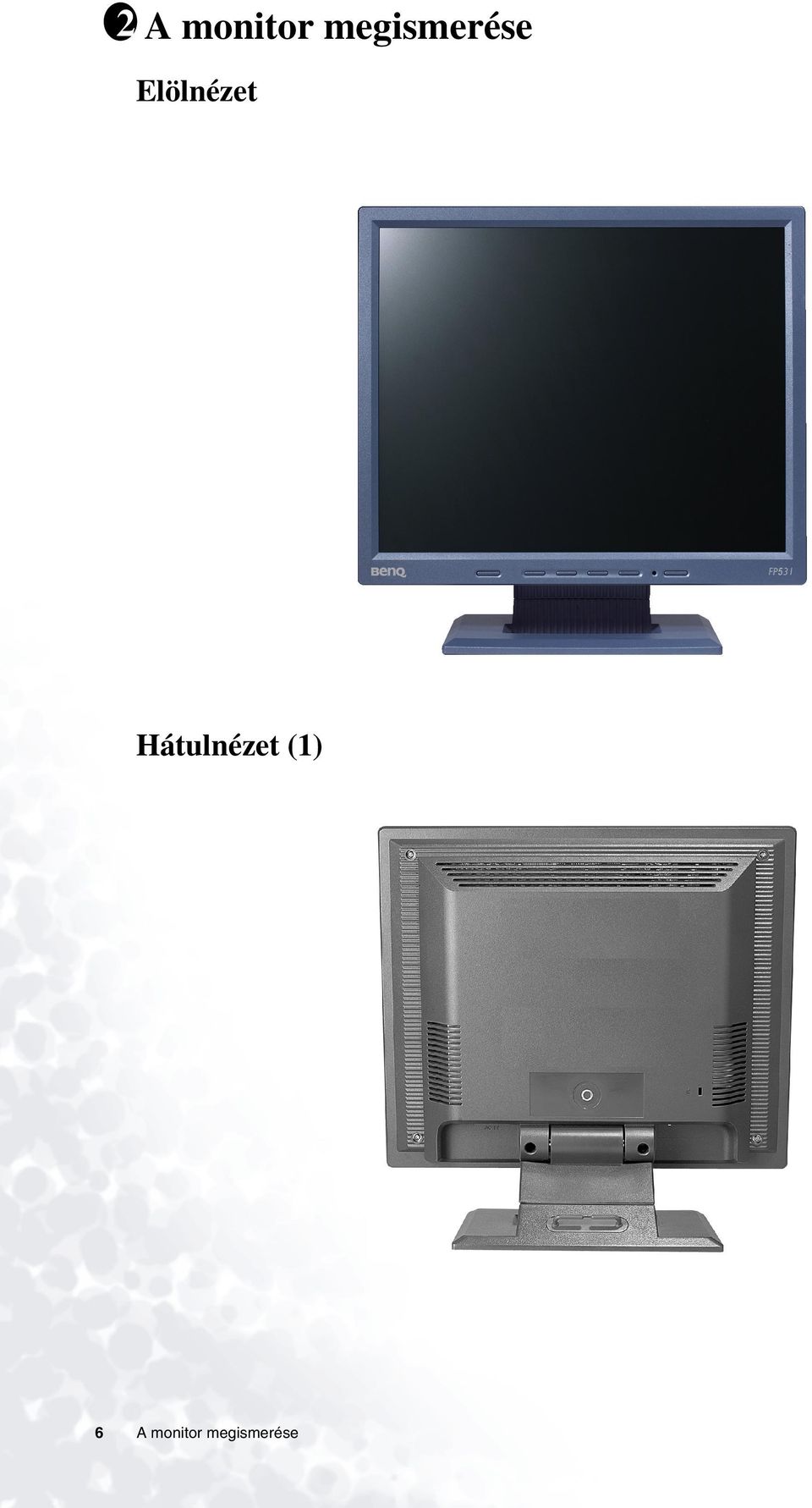

6 2 A monitor megismerése Elölnézet Hátulnézet (1) 6 A monitor megismerése

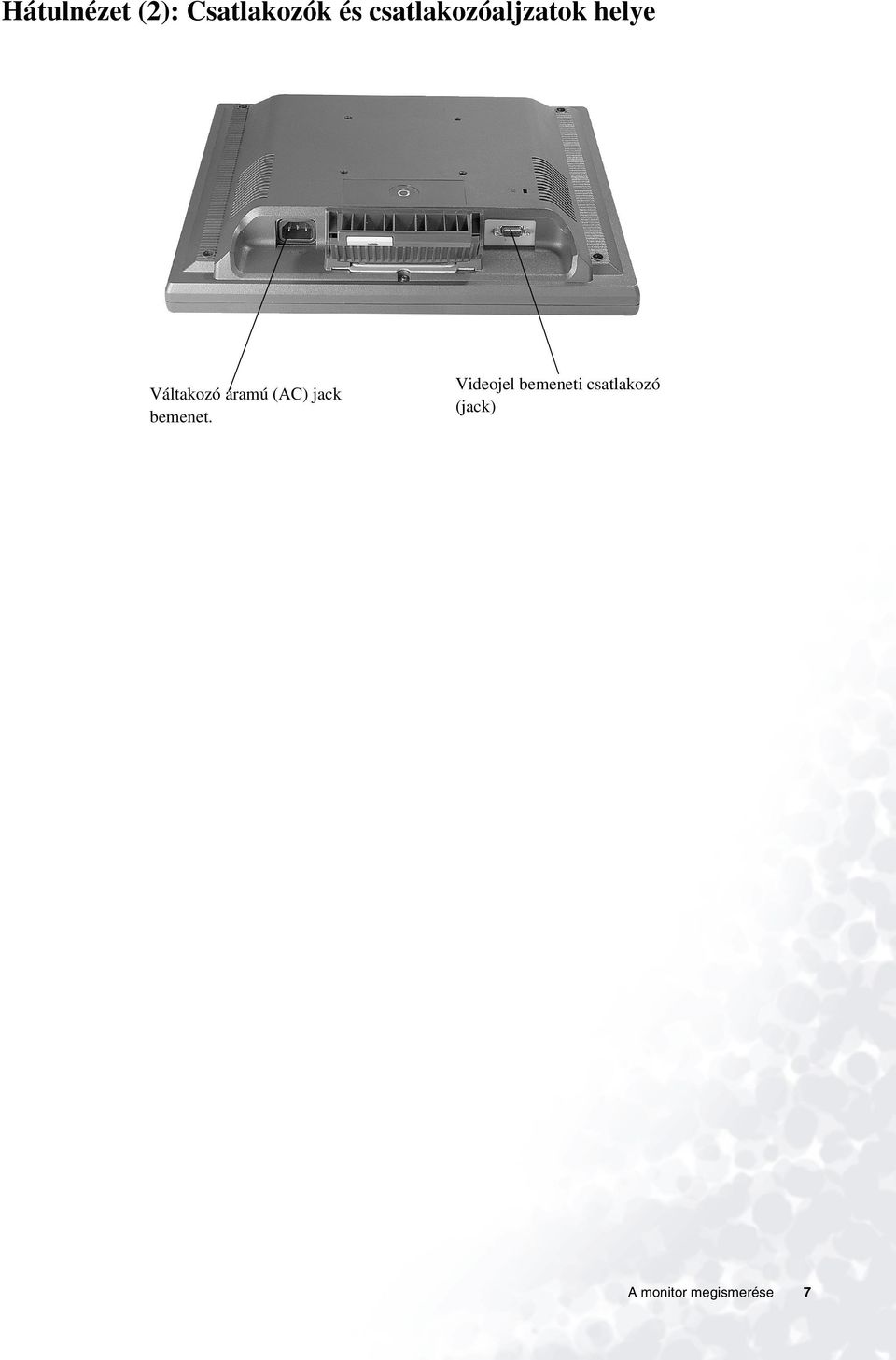

7 Hátulnézet (2): Csatlakozók és csatlakozóaljzatok helye Váltakozó áramú (AC) jack bemenet. Videojel bemeneti csatlakozó (jack) A monitor megismerése 7

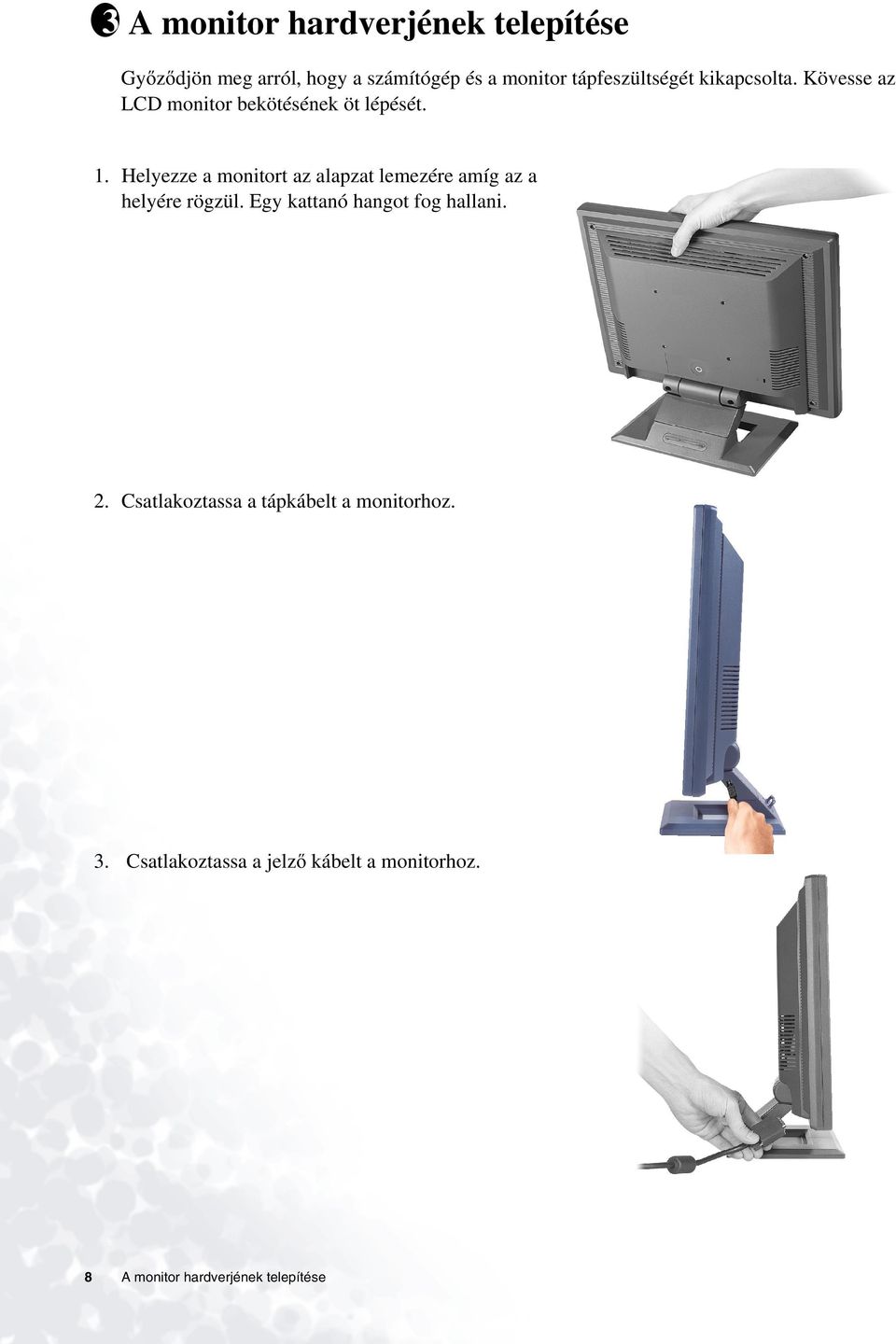

8 3 A monitor hardverjének telepítése Győződjön meg arról, hogy a számítógép és a monitor tápfeszültségét kikapcsolta. Kövesse az LCD monitor bekötésének öt lépését. 1. Helyezze a monitort az alapzat lemezére amíg az a helyére rögzül. Egy kattanó hangot fog hallani. 2. Csatlakoztassa a tápkábelt a monitorhoz. 3. Csatlakoztassa a jelző kábelt a monitorhoz. 8 A monitor hardverjének telepítése

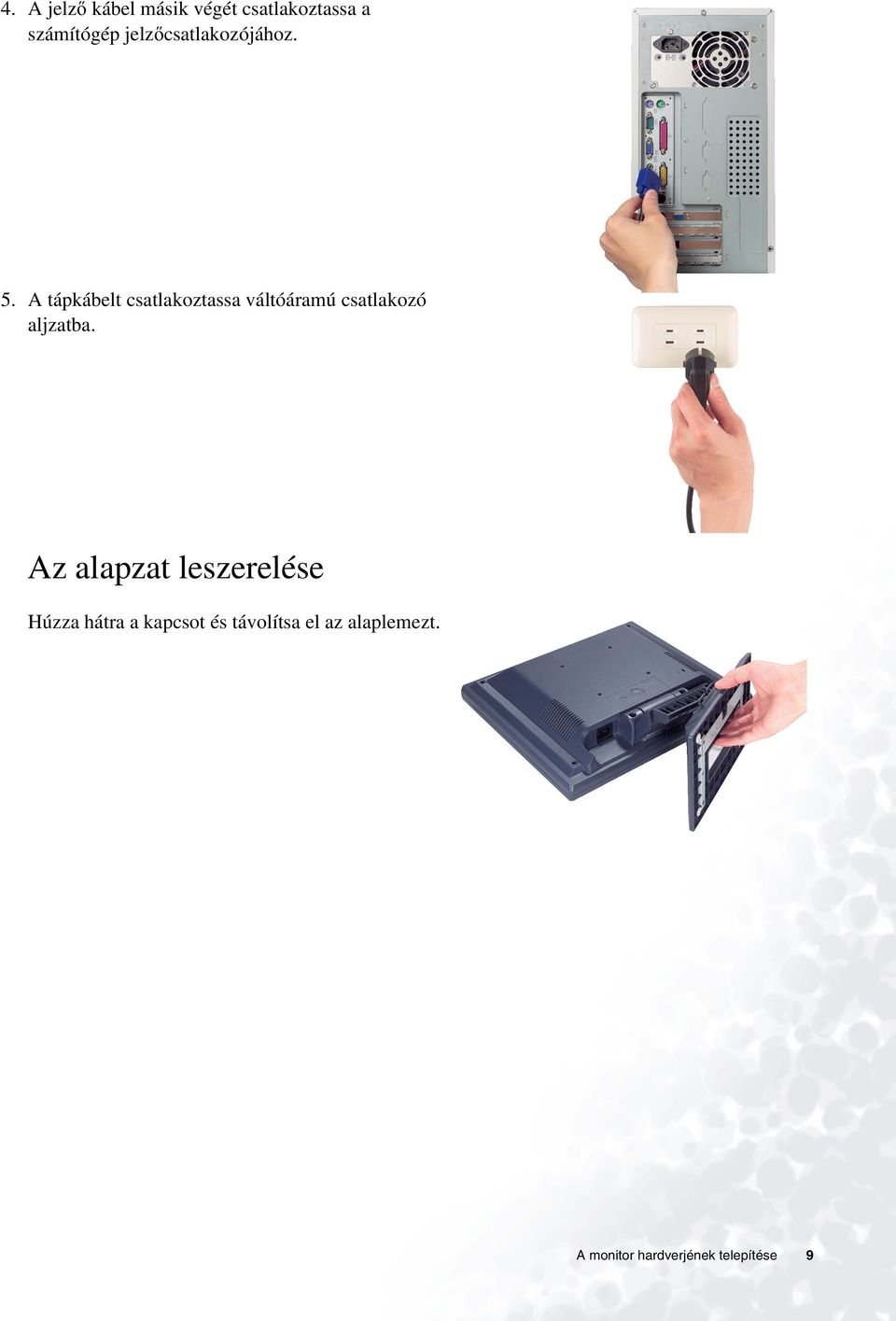

9 4. A jelző kábel másik végét csatlakoztassa a számítógép jelzőcsatlakozójához. 5. A tápkábelt csatlakoztassa váltóáramú csatlakozó aljzatba. Az alapzat leszerelése Húzza hátra a kapcsot és távolítsa el az alaplemezt. A monitor hardverjének telepítése 9

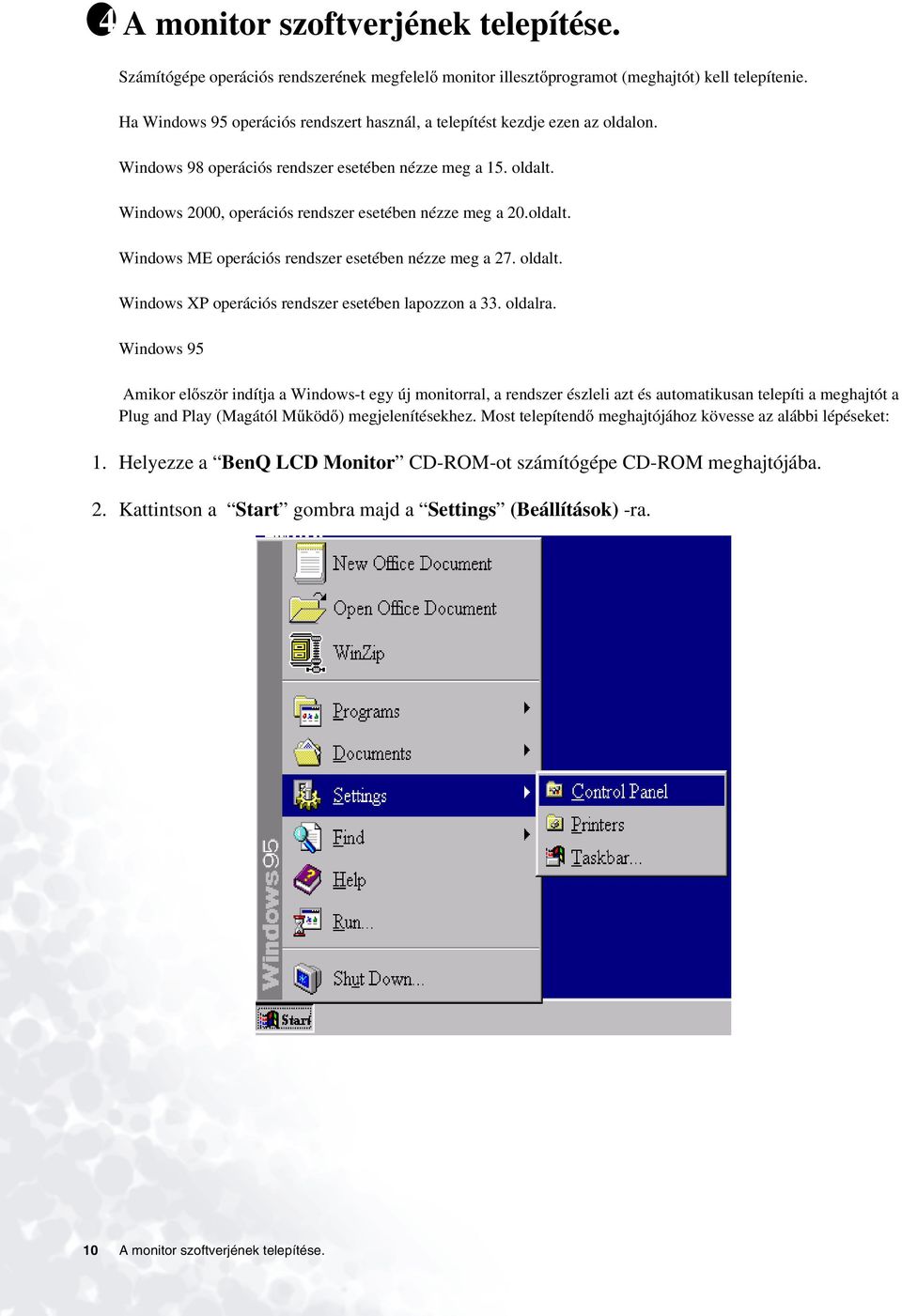

10 4 A monitor szoftverjének telepítése. Számítógépe operációs rendszerének megfelelő monitor illesztőprogramot (meghajtót) kell telepítenie. Ha Windows 95 operációs rendszert használ, a telepítést kezdje ezen az oldalon. Windows 98 operációs rendszer esetében nézze meg a 15. oldalt. Windows 2000, operációs rendszer esetében nézze meg a 20.oldalt. Windows ME operációs rendszer esetében nézze meg a 27. oldalt. Windows XP operációs rendszer esetében lapozzon a 33. oldalra. Windows 95 Amikor először indítja a Windows-t egy új monitorral, a rendszer észleli azt és automatikusan telepíti a meghajtót a Plug and Play (Magától Működő) megjelenítésekhez. Most telepítendő meghajtójához kövesse az alábbi lépéseket: 1. Helyezzea BenQ LCD Monitor CD-ROM-ot számítógépe CD-ROM meghajtójába. 2. Kattintson a Start gombra majd a Settings (Beállítások) -ra. 10 A monitor szoftverjének telepítése.

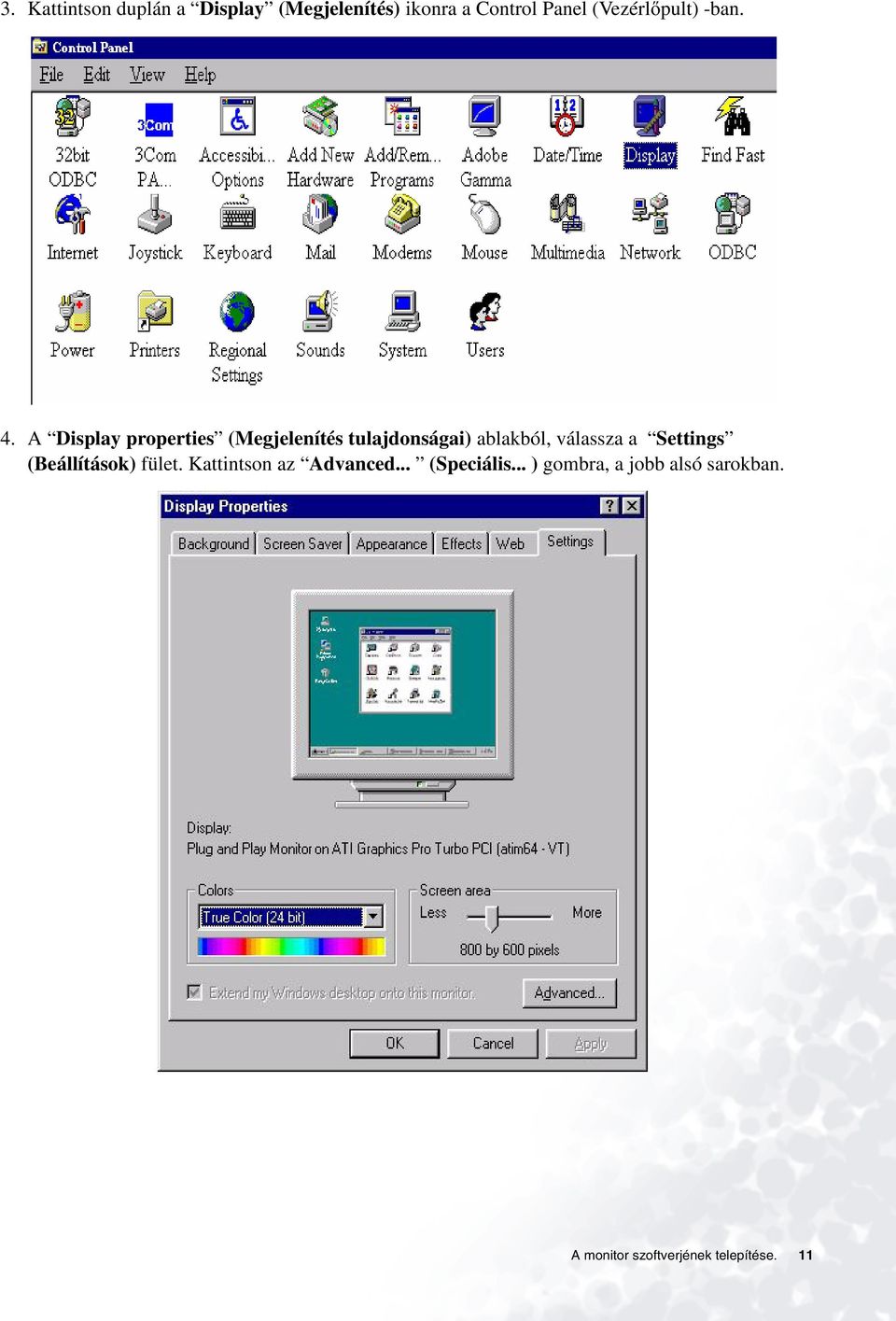

11 3. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel (Vezérlőpult) -ban. 4. A Display properties (Megjelenítés tulajdonságai) ablakból, válassza a Settings (Beállítások) fület. Kattintson az Advanced... (Speciális... ) gombra, a jobb alsó sarokban. A monitor szoftverjének telepítése. 11

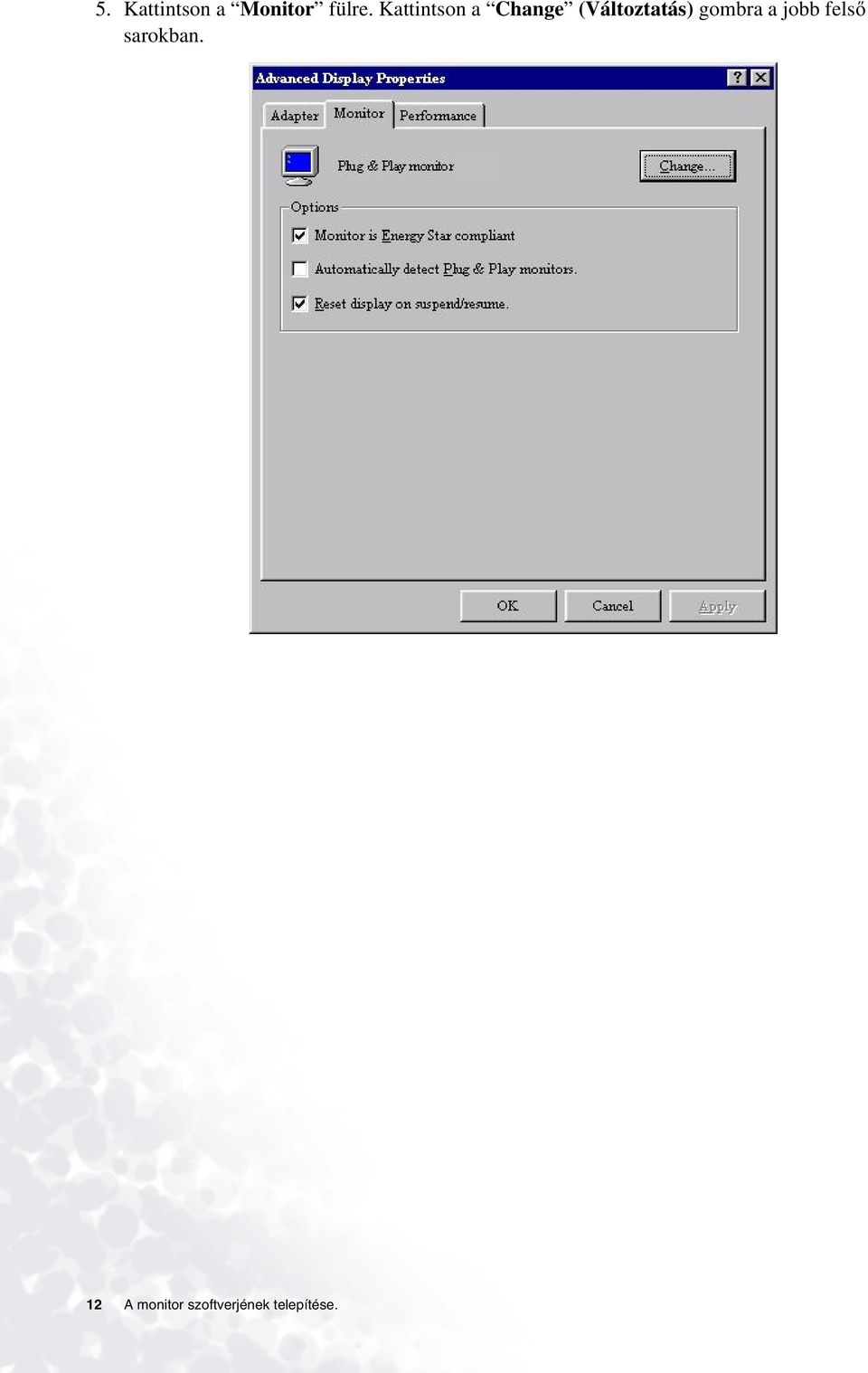

12 5. Kattintson a Monitor fülre. Kattintson a Change (Változtatás) gombra a jobb felső sarokban. 12 A monitor szoftverjének telepítése.

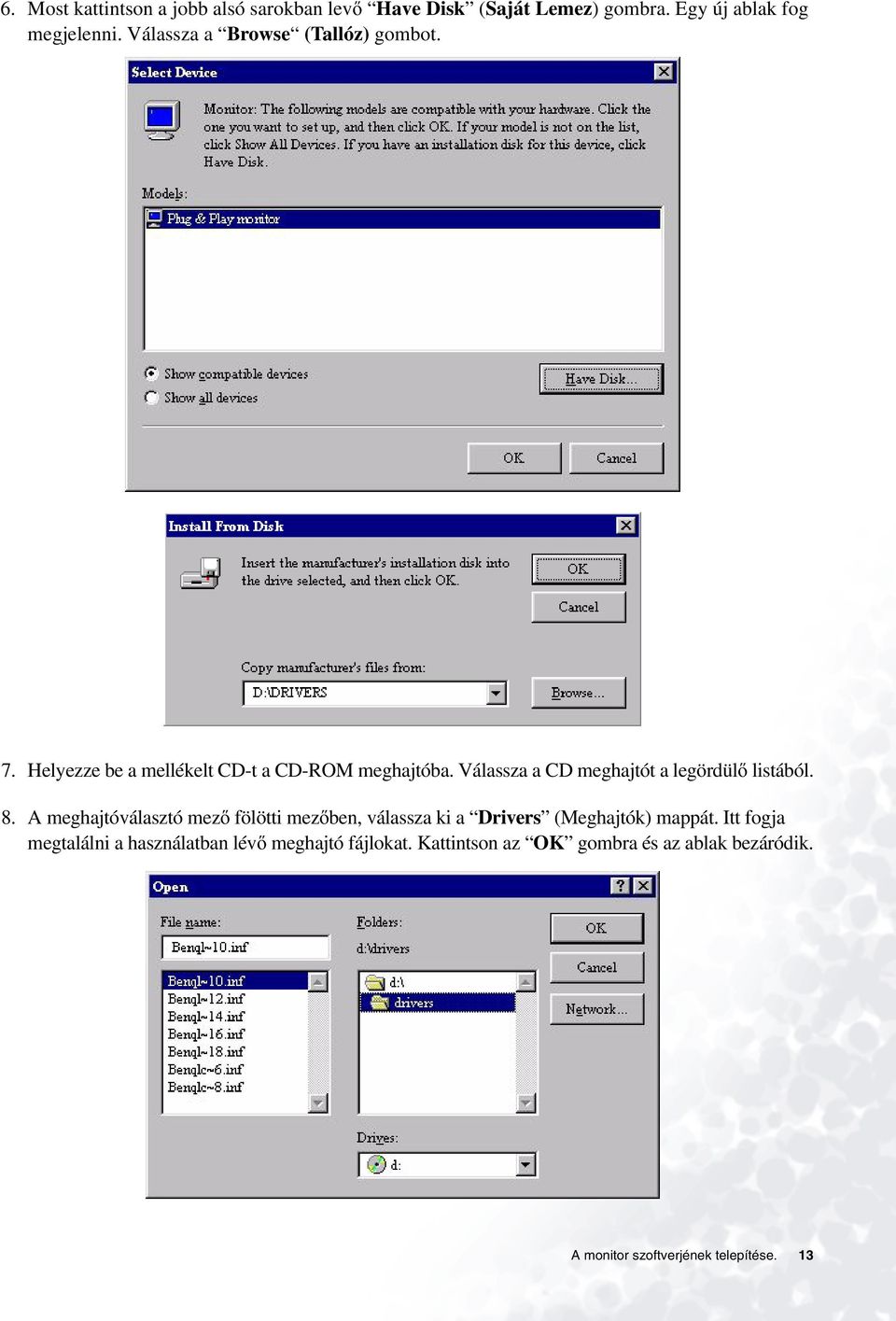

13 6. Most kattintson a jobb alsó sarokban levő Have Disk (Saját Lemez) gombra. Egy új ablak fog megjelenni. Válassza a Browse (Tallóz) gombot. 7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba. Válassza a CD meghajtót a legördülő listából. 8. A meghajtóválasztó mező fölötti mezőben, válassza ki a Drivers (Meghajtók) mappát. Itt fogja megtalálni a használatban lévő meghajtó fájlokat. Kattintson az OK gombra és az ablak bezáródik. A monitor szoftverjének telepítése. 13

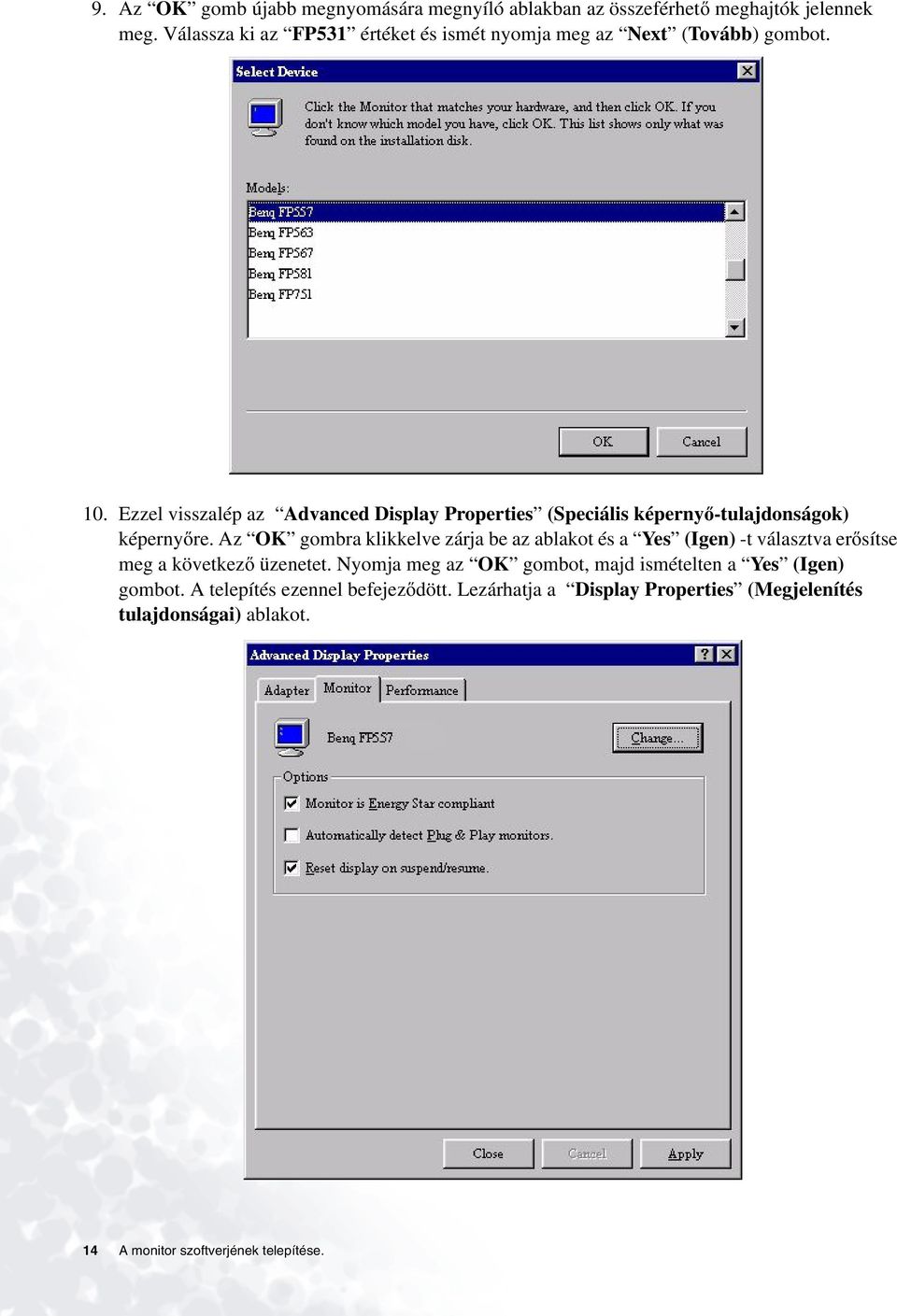

14 9. Az OK gomb újabb megnyomására megnyíló ablakban az összeférhető meghajtók jelennek meg. Válassza ki az FP531 értéket és ismét nyomja meg az Next (Tovább) gombot. 10. Ezzel visszalép az Advanced Display Properties (Speciális képernyő-tulajdonságok) képernyőre.az OK gombra klikkelve zárja be az ablakot és a Yes (Igen) -t választva erősítse meg a következő üzenetet. Nyomja meg az OK gombot, majd ismételten a Yes (Igen) gombot. A telepítés ezennel befejeződött. Lezárhatja a Display Properties (Megjelenítés tulajdonságai) ablakot. 14 A monitor szoftverjének telepítése.

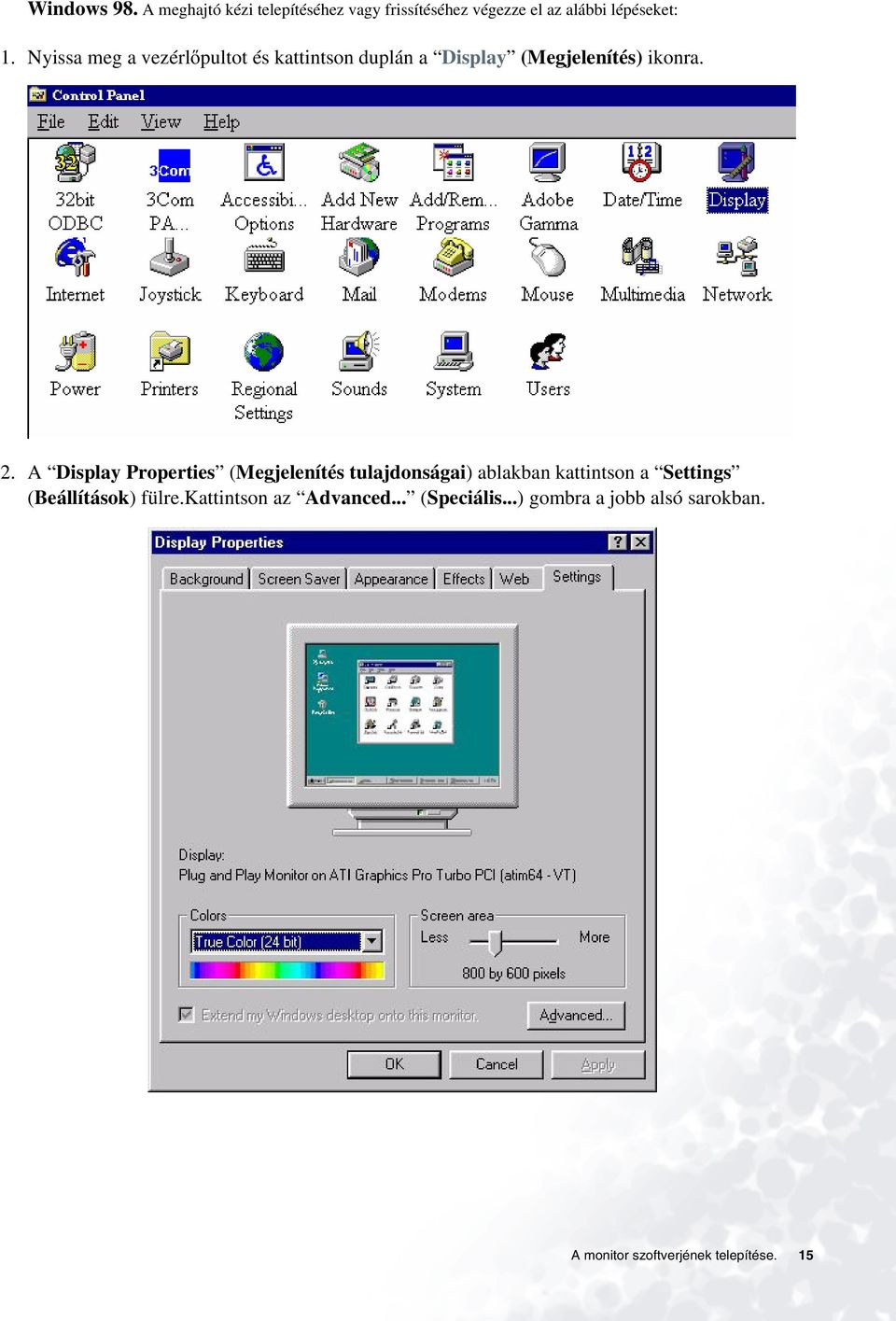

15 Windows 98. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Nyissa meg a vezérlőpultot és kattintson duplán a Display (Megjelenítés) ikonra. 2. A Display Properties (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre.kattintsonaz Advanced... (Speciális...) gombra a jobb alsó sarokban. A monitor szoftverjének telepítése. 15

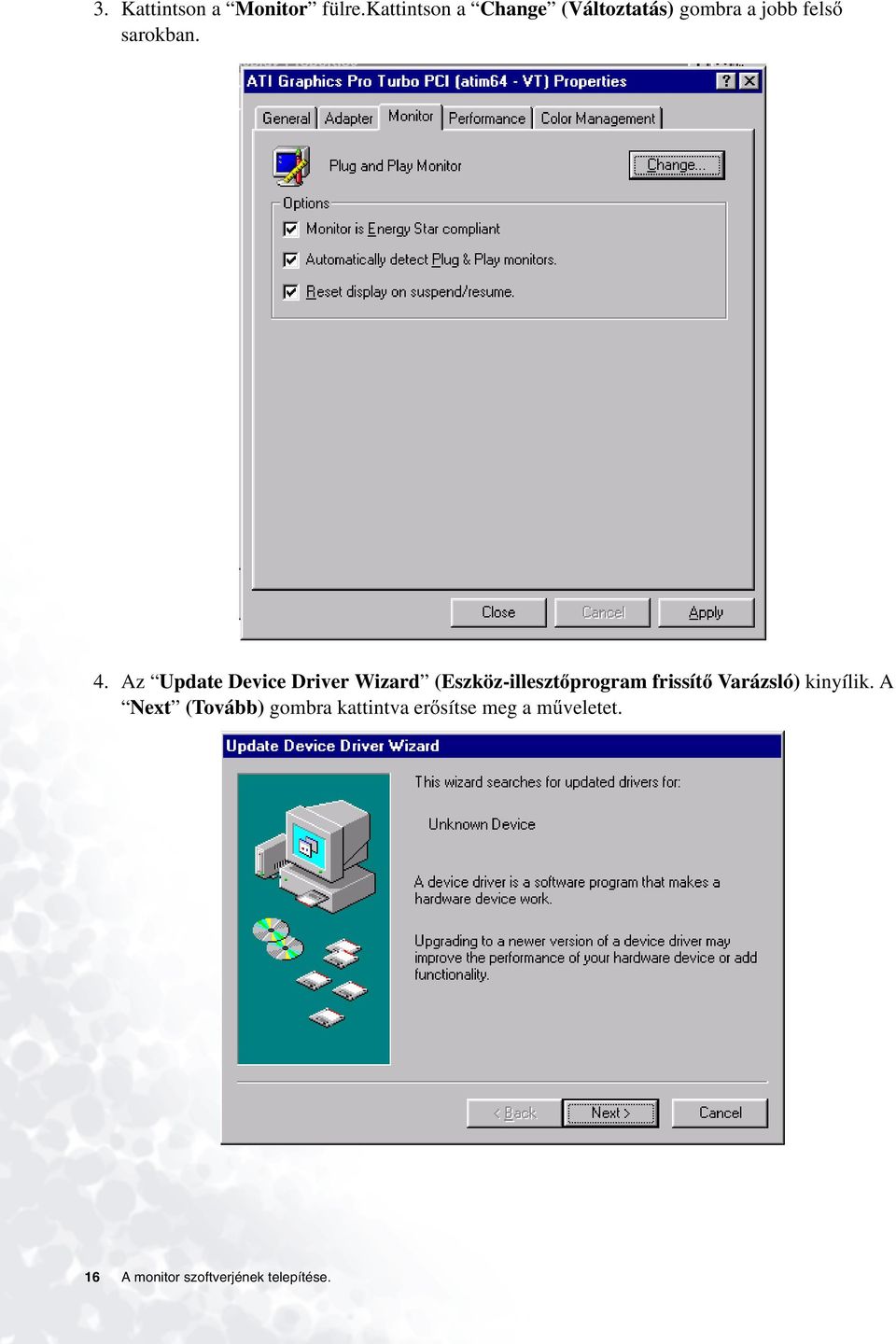

16 3. Kattintson a Monitor fülre.kattintsona Change (Változtatás) gombra a jobb felső sarokban. 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) kinyílik. A Next (Tovább) gombra kattintva erősítsemegaműveletet. 16 A monitor szoftverjének telepítése.

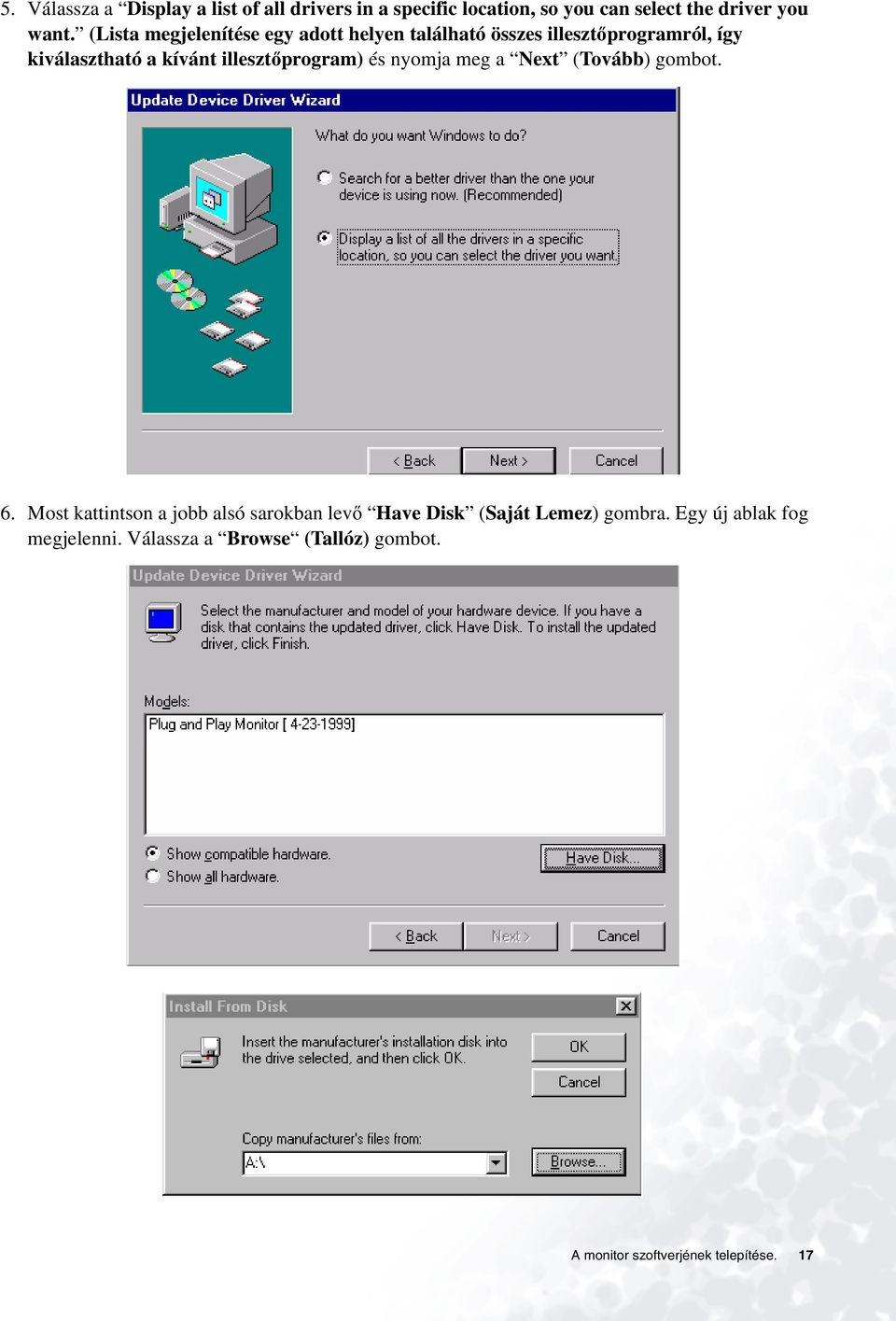

17 5. Válassza a Display a list of all drivers in a specific location, so you can select the driver you want. (Lista megjelenítése egy adott helyen található összes illesztőprogramról, így kiválasztható a kívánt illesztőprogram) és nyomja meg a Next (Tovább) gombot. 6. Most kattintson a jobb alsó sarokban levő Have Disk (Saját Lemez) gombra. Egy új ablak fog megjelenni. Válassza a Browse (Tallóz) gombot. A monitor szoftverjének telepítése. 17

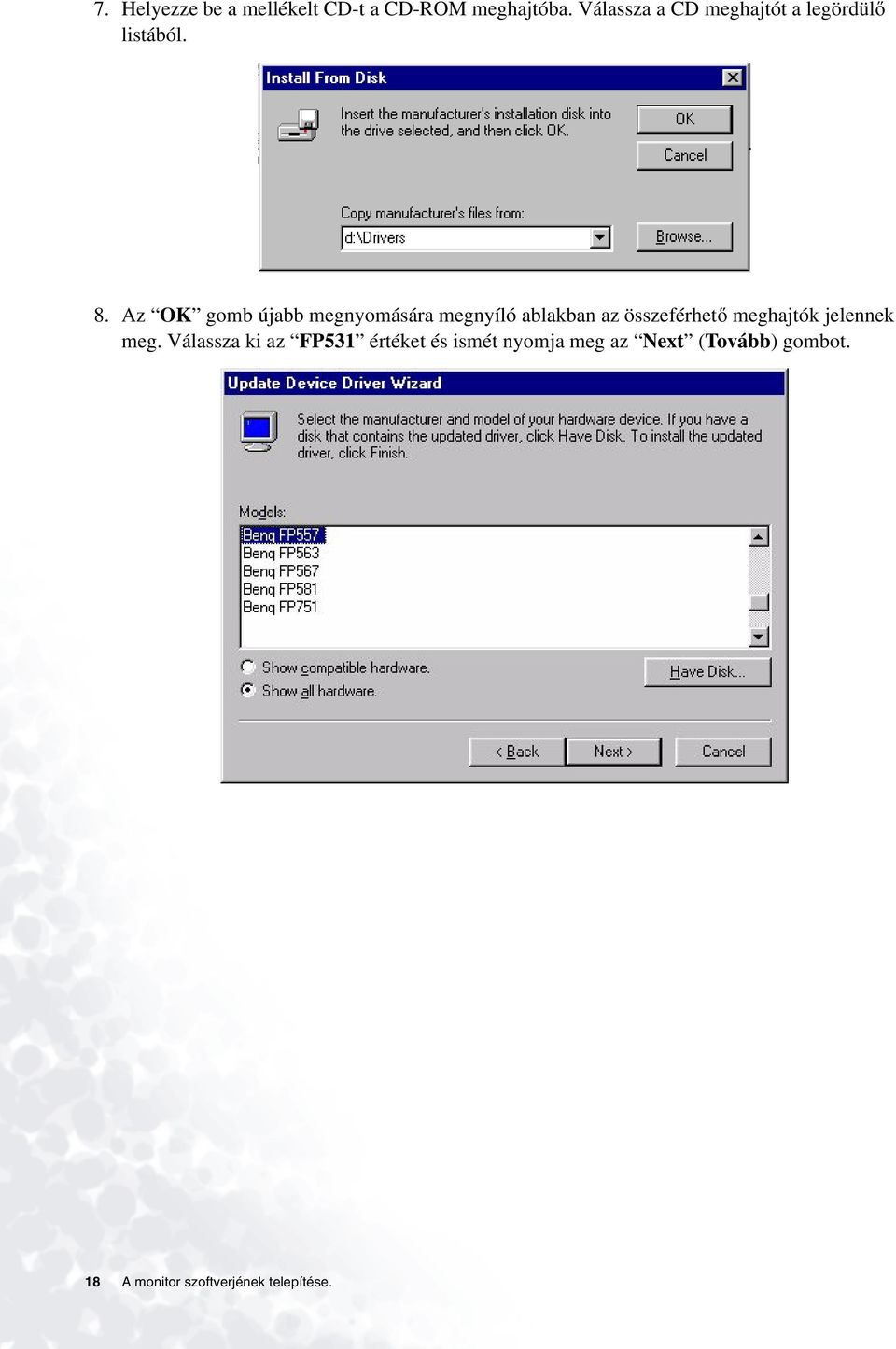

18 7. Helyezze be a mellékelt CD-t a CD-ROM meghajtóba. Válassza a CD meghajtót a legördülő listából. 8. Az OK gomb újabb megnyomására megnyíló ablakban az összeférhető meghajtók jelennek meg. Válassza ki az FP531 értéket és ismét nyomja meg az Next (Tovább) gombot. 18 A monitor szoftverjének telepítése.

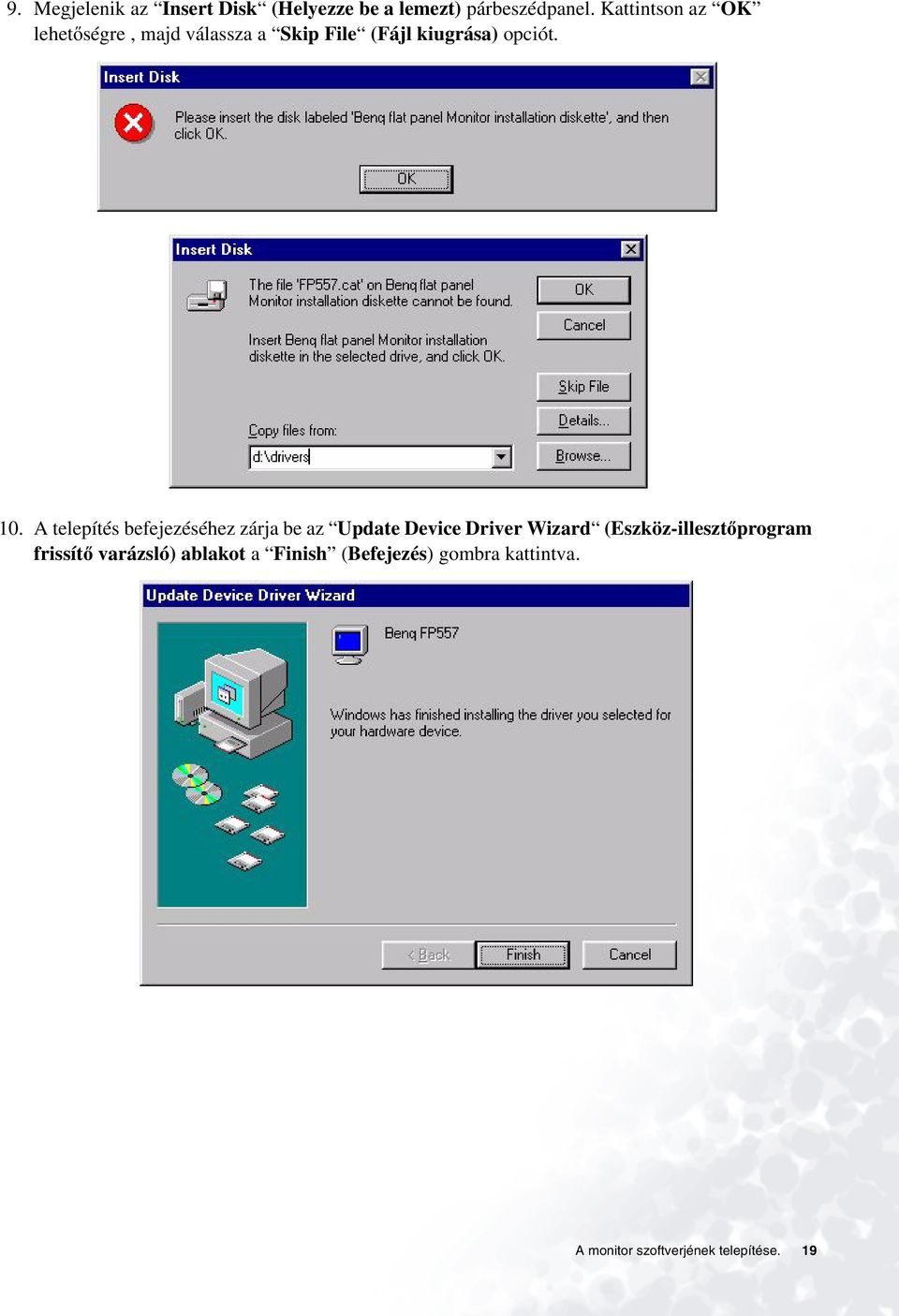

19 9. Megjelenik az Insert Disk (Helyezze be a lemezt) párbeszédpanel. Kattintson az OK lehetőségre, majd válassza a Skip File (Fájl kiugrása) opciót. 10. A telepítés befejezéséhez zárja be az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) ablakot a Finish (Befejezés) gombra kattintva. A monitor szoftverjének telepítése. 19

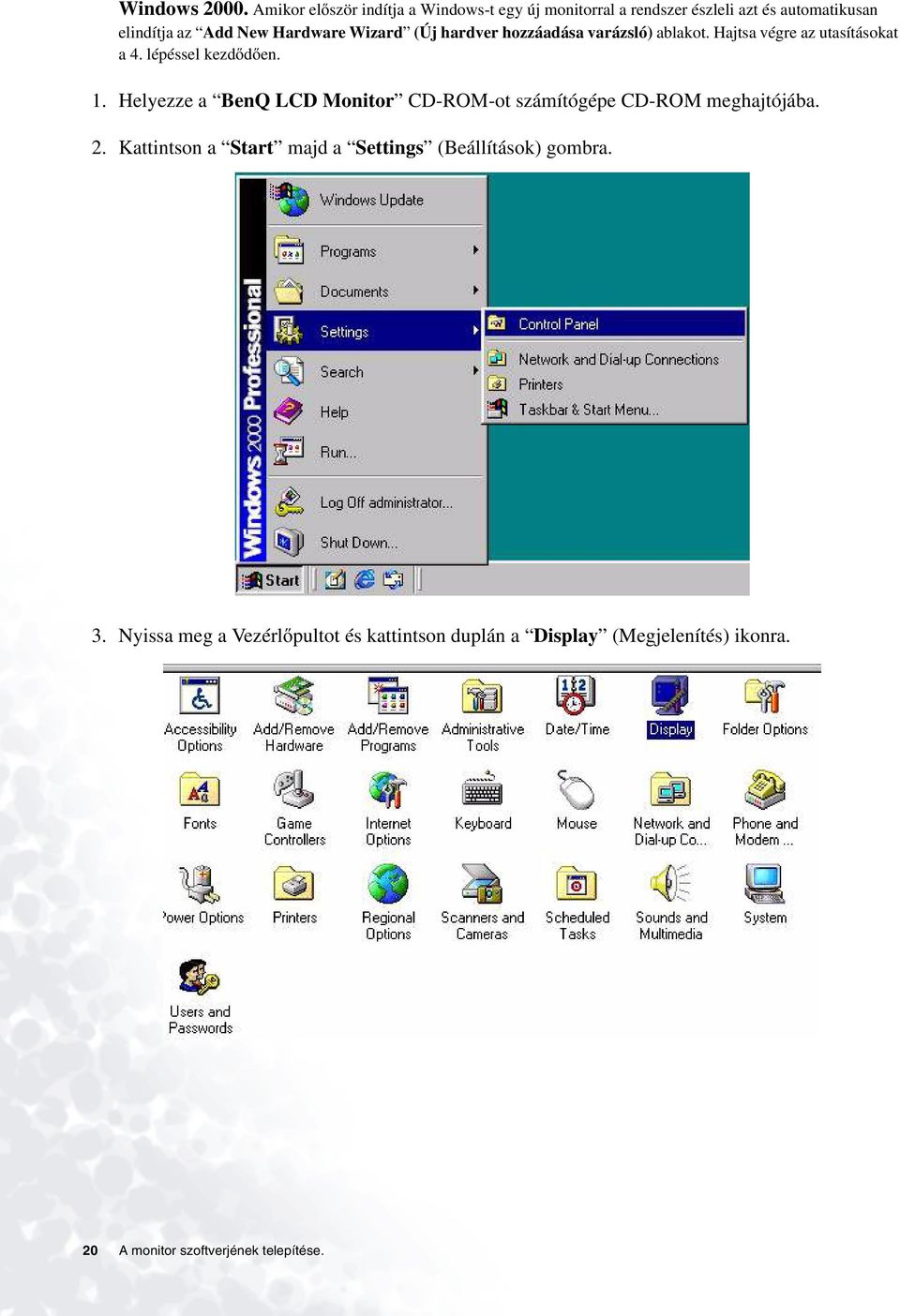

20 Windows Amikor először indítja a Windows-t egy új monitorral a rendszer észleli azt és automatikusan elindítja az Add New Hardware Wizard (Új hardver hozzáadása varázsló) ablakot. Hajtsa végre az utasításokat a 4. lépéssel kezdődően. 1. Helyezzea BenQ LCD Monitor CD-ROM-ot számítógépe CD-ROM meghajtójába. 2. Kattintson a Start majda Settings (Beállítások) gombra. 3. Nyissa meg a Vezérlőpultot és kattintson duplán a Display (Megjelenítés) ikonra. 20 A monitor szoftverjének telepítése.

21 4. A Display Properties (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre. Kattintson az Advanced Properties (Speciális tulajdonságok) gombra a jobb alsó sarokban. A monitor szoftverjének telepítése. 21

22 5. Válasszaa Monitor fület majd kattintsona a Properties (Beállítások) gombra. 22 A monitor szoftverjének telepítése.

23 6. Válassza a Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése) gombra. 7. Az Upgrade Device Driver Wizard (Eszköz-illesztőprogram frissítő Varázsló) fog kinyílni. Ezután kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 23

24 8. Válasszaa Display a list of the known drivers for this device so that I can choose a specific driver (Az ismert illesztőprogramok listájának megjelenítése, így kiválasztható a kívánt illesztőprogram) lehetőséget, majd kattintson a Next (Tovább) gombra. 9. A következő ablakban kattintson a Have Disk (Saját Lemez) gombra. Ezután megnyílik az Install From Disk (Telepítés lemezről) ablak. Kattintson a Browse (Tallóz) gombra. Megnyílik a Located File (Lokalizált fájl) lehetőség. 24 A monitor szoftverjének telepítése.

25 10. Legörgetés után válassza ki CD ROM meghajtóját és kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 25

26 11. A CD ROM mappalistájából válassza a Drivers (Meghajtók) mappát, kattintson duplán az Open (Megnyit) gombra, majd nyomjon OK -t. Válassza ki az LCD típust (FP531) a következő ablakban megjelenő listából, majd kattintson kétszer a Next (Tovább) gombra. 12. Az új meghajtók ezennel telepítve vannak számítógépére. 26 A monitor szoftverjének telepítése.

27 Windows ME. A meghajtó kézi telepítéséhez vagy frissítéséhez végezze el az alábbi lépéseket: 1. Kattintson a Start, Settings (Beállítások), Control Panel (Vezérlőpult) menüpontokra, majd kattintson duplán a Display (Képernyő) ikonra. 2. A Display Properties (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre, majd az Advanced... (Speciális...) gombra. 3. Kattintson a Monitor fülre majd kattintson a Change (Változtat) gombra. A monitor szoftverjének telepítése. 27

28 4. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel fog megjelenni. Válassza a Specify the location of the driver (Advanced) (Határozza meg a meghajtó helyét - Speciális) lehetőséget, majd kattintson a Next (Tovább) gombra. 5. Válassza a Display a list of all the drivers in a specific location, so you can select the driver youwant (Akívántillesztőprogramkiválasztásához jelenítsemegaz illesztőprogramok egy listáját egy meghatározott helyről) fület majd nyomja meg a Next (Tovább) gombot. 28 A monitor szoftverjének telepítése.

29 6. Válasszaa Monitor -t a listáról majd kattintson a Next (Tovább) gombra. 7. Válassza a Display a list of all the drivers in a specific location, so you can select the driver you want. (A kívánt illesztőprogram kiválasztásához jelenítse meg az illesztőprogramok egy listáját egy meghatározott helyről) fület. A monitor szoftverjének telepítése. 29

30 8. Kattintson a Have disk (Saját lemez) gombra majd nyomja meg a Browse... (Tallóz...) gombot. 9. Helyezzea BenQ LCD Monitors CD -t a CD ROM -ba majd írja be a következőt: d:\ (amennyiben a CD ROM meghajtó betűjele nem a D, válassza ki a megfelelőt) A modell kiválasztásához lépjen be a Drivers (Meghajtók) mappába. Nyomjon OK -t. 30 A monitor szoftverjének telepítése.

31 10. Kattintson az OK gombra az Install From Disk (Telepítés lemezről) ablakban. Az Update Device Driver Wizard (Eszköz-illesztőprogram frissítő varázsló) párbeszédpanel fog megjelenni. Válassza ki a kívánt modellt a listáról majd kattintson a Next (Tovább) gombra. 11. Kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 31

32 12. A telepítés befejezéséhez kattintson a Finish (Befejezés) gombra. 32 A monitor szoftverjének telepítése.

33 Windows XP. 1. Az asztalon kattintson kétszer az egér jobb gombjával, majd válassza a Properties (Tulajdonságok) elemet. Válassza a Settings (Beállítások) fület és kattintson az Advanced (Speciális) gombra. Egy kisebb ablak fog kinyílni. Válassza a Monitor fület az új ablakban majd kattintson a Properties (Tulajdonságok) gombra. A monitor szoftverjének telepítése. 33

34 2. Válasszaa Driver (Meghajtó) fület majd kattintson az Update Driver (Meghajtó frissítése...) gombra. 3. A Hardware Update Wizard (Eszköz-illesztőprogram frissítő Varázsló) fog megjelenni. Ezután kattintson a Next (Tovább) gombra. 34 A monitor szoftverjének telepítése.

35 4. Válasszaa Dont search. I will choose the driver to install (Ne keresse. Én kiválasztom az illesztőprogramot)lehetőséget, majd kattintson a Next (Tovább) gombra. A monitor szoftverjének telepítése. 35

36 5. A következő ablakban kattintson a Have Disk (Saját lemez...) gombra. Az Install From Disk (Telepítés lemezről) ablak fog megjelenni. Kattintson a Browse"(Tallóz) gombra. A Locate File (Fájl lokalizálása) ablak jelenik meg. 36 A monitor szoftverjének telepítése.

37 6. Válassza ki meghajtóját majd kattintson a Next (Tovább) gombra. 7. Az új meghajtók ezennel telepítve vannak számítógépére. A telepítésből való kilépéshez kattintson a Finish (Befejezés) gombra. A monitor szoftverjének telepítése. 37

38 5 A megfelelő képfelbontás kiválasztása Az LCD megjelenítés technológiájának jellegéből kifolyólag a képfelbontás mindig rögzített. A FP531 monitorral a lehető legjobb képminőséget az 1024 x 768 képfelbontással lehet elérni. Ennek elnevezése "Native Resolution (Természetes felbontás) vagy maximális képfelbontás - azaz a képek így a legtisztábbak. Az alacsonyabb felbontások a teljes képernyőn egy interpolációs körforgás segítségével jelenítődnek meg. Az interpolált felbontásban azonban folytonossági hiányok jönnek létre. Ahhoz, hogy az LCD technológia minden előnyét élvezhesse, a természetes felbontást kell alkalmaznia. Ha Windows 95/98/2000/ME vagy XP operációs rendszert használ, a képfelbontás a következőképpen változtatható: 1. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel (Vezérlőpult) elemen. 2. A Display Properties (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre. A jobb oldalon található csúszórészt elmozgatva módosíthatja a felbontást. 38 A megfelelő képfelbontás kiválasztása

39 3. Válassza ki az 1024x768-as felbontást, majd kattintson az Apply (Alkalmazás) gombra. 4. A következő ablakban kattintson az OK gombra, majd a Yes (Igen) gombra. 5. Ezután bezárhatja a Display Properties (Megjelenítési tulajdonságok) ablakot. A megfelelő képfelbontás kiválasztása 39

40 6 A megfelelő frissítési időköz kiválasztása Nem kell föltétlenül a lehető legrövidebb frissítési időt választani, mivel az LCD képernyők esetében technikai képtelenség a vibrálás. A legjobb eredményt akkor lehet elérni, ha az eredeti gyári üzemmódokat használja. A felhasználói kézikönyvben talál egy táblázatot ezekről az üzemmódokról. Az x1024-as természetes felbontáshoz a 60, 70 illetve 75 Hertz választható (a 72Hz nem). Windows 95/98/2000/ME/XP operációs rendszer esetében a frissítési időköz a következőképpen módosítható: 1. Kattintson duplán a Display (Megjelenítés) ikonra a Control Panel-ben (Vezérlőpult). 2. A Display Properties (Megjelenítés tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre. Kattintson az Advanced... (Speciális...) gombra a jobb alsó sarokban. 40 A megfelelő frissítési időköz kiválasztása

41 3. Válassza az Adapter fület. A frissítési időköz kiválasztási mezője az ablak alsó részén, középen található. 4. Válasszon ki egy frissítési időt az üzemmódok táblázatából, amely a felhasználói kézikönyvben található, és adja meg ezt a beállítás mezőben. 5. A szubszekvens ablakban nyomja meg a Change (Változtat), OK és Yes (Igen) gombokat. 6. Ezután bezárhatja a Display Properties (Megjelenítési tulajdonságok) ablakot. A megfelelő frissítési időköz kiválasztása 41

42 7 A kép-optimalizálás beállítása Az optimális képmegjelenítés elérésének legegyszerűbb módja az ikey funkció alkalmazása. Nyomja meg a vezérlőpulton az ikey gombot és a monitor automatikusan beállítódik. Amennyiben nincs megelégedve a képpel beállíthatja azt kézzel is. 1. Futassa a CD ROM-ról az auto.exe tesztprogramot; ez a legjobb módja annak, hogy a lehetséges változásokat észrevegye. Használhat ugyanakkor bármilyen más képet, például operációs rendszere asztallapját. Ennek ellenére ajánljuk, hogy az auto.exe programot használja. Az auto.exe futtatása után egy tesztkép jelenik meg. 2. OSD-be való belépéshez nyomja meg az "Enter" gombot a vezérlőpulton. 3. Amennyiben függőleges zavarójelet észlel, nyomja meg a vagy az gombot a Geometry (Geometria) kiválasztása végett, majd nyomja meg az Enter billentyűt. Ezután nyomja meg a vagy az billentyűt Pixel Clock (Pixel óra) kiválasztása végett, majd megint nyomja meg az Enter gombot. Ekkor nyomja meg a vagy az gombot a monitor beállítása végett, a zavaró hatás megszüntetése érdekében. 4. Ha vízszintes zavaró hatást észlel, nyomja meg a t vagy az u gombot a Geometry (Geometria) kiválasztása végett, majd nyomja meg az Enter gombot.ezután nyomja meg a vagy az gombot a Phase (Fázis) kiválasztása végett, majd ismét nyomja meg az Enter gombot. Ezután nyomja meg a vagy az nyomógombot, hogy beállíthassa a monitort amíg a zavarójel eltűnik. Hogy biztos legyen abban, hogy az ikey funkció jól működik, a támogatott módok valamelyikét kell használnia. Amennyiben az ikey nem működik megfelelően és a NON PRESET MODE üzenet jelenik meg az OSD-n, ez azt jelenti, hogy nem a támogatott módok valamelyikét használja. Állítsa be számítógépét úgy, hogy az a támogatott módok valamelyikét használja. Ebben a kézikönyvben találni fog egy listát a a támogatott módokról. 42 A kép-optimalizálás beállítása

43 8 A monitor beállítása A vezérlőpult A felhasználó 6 gombbal vezérelheti a készüléket: az ikey, Exit, Enter, < és > gombokkal, és egy teljesítménykapcsolóval. Az alábbi leírás ezen gombok és kapcsolók ismertetője &. 1. Power : Elektromos áram be- és kikapcsoló. 2. ikey : A függőleges helyzet, fázis, vízszintes helyzet illetve pixel-óra automatikus beállítása. 3. Exit gomb:vissza az előbbi menüponthoz, vagy kilépés az OSD-ből. 4. Enter gomb: OSD aktiválása, belépés az almenübe, elemek kiválasztása, kiválasztás megerősítése illetve az OSD Lock (OSD Zár) gyorsgombja. 5. (Bal) gomb: Bal/Kicsinyítés beállítása. A bal gomb egyben a kontraszt gyorsgombja. 6. (Jobb) gomb: Jobb/Nagyítás. A jobb gomb egyben a fényesség gyorsgombja. Gyorsgombok A fényerõ és kontraszt gyorsgombjai Nyomja meg az gombot, hogy belépjen a Brightness (Fényesség) menüpontba, nyomja meg a vagy az gombot, hogy beállíthassa a fényesség mértékét majd nyomja meg az Exit gombot, hogy kilápjen az OSD-ből. Nyomja meg a gombot, hogy belépjen a Contrast (Kontraszt) menüpontba, nyomja meg a vagy gombot, hogy a kontraszt mértékét beállíthassa majd nyomja meg az Exit gombot, hogy kilépjen az OSD-ből. A monitor beállítása 43

44 Főmenü Afőmenüben elérhető vezérlőfunkciók Main Menu Luminance (luminancia) almenü Nyomja meg a vagy gombot, hogy beállíthassa a fényesség mértékét, nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a kontraszt mértékét majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. 44 A monitor beállítása

45 A Geometry (Geometria) almenü Nyomja meg a vagy gombot, hogy beállíthassa a vízszintes helyzetet, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a függőleges helyzetet majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa a pixel-óra értékét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az élesség mértékét, majd nyomja az Exit gombot, hogy visszalépjen az előző menüpontba. A monitor beállítása 45

46 Color (színek) almenü Felhasználó beállításai: A felhasználó beállíthatja a Piros, Zöld és Kék szín kiegyenlítését. 46 A monitor beállítása

47 OSD almenü Nyomja meg a vagy gombot, hogy beállíthassa az OSD Vízszintes helyzetét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD függőleges helyzetét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy beállíthassa az OSD kijelzés-idejét, majd nyomja meg az Exit gombot, hogy visszalépjen az előző menüponthoz. A monitor beállítása 47

48 Languages (nyelvek) almenü 48 A monitor beállítása

49 Recall (visszahívás) almenü Nyomja meg a vagy gombot, hogy megerősítse a színek visszahívását, majd nyomja meg az Enter gombot, hogy visszahívja a színek beállítását, vagy nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. Nyomja meg a vagy gombot, hogy megerősítse a "Recall All"-t (Mindent visszahív), nyomja meg az Enter gombot, hogy visszahívja a helyzet- és szín beállításokat, vagy nyomja meg az Exit gombot, hogy visszalépjen az előző menüpontba. A monitor beállítása 49

50 Különféle almenük Képélesség: Nyomja meg a vagy gombot, hogy beállíthassa a képélesség mértékét. Kijelző Információ. 50 A monitor beállítása

51 9Hibaelhárítás Gyakori kérdések (FAQ) A kép elmosódott: Olvassa el a Telepítés/Alkalmazás részt majd válassza ki a megfelelő felbontást, frissítési időközt és az utasításoknak megfelelően végezze el a beállításokat. Hogyan kell a VGA hosszabítókábelt használni? A próba idejére távolítsa el a hosszabítózsinórt. Nézze meg, fókuszban van-e most a kép? Amennyiben nincs, olvassa át a Telepítés/Alkalmazás részben levő utasításokat, majd ezek alapján optimizálja a képet. A hosszabítózsinórokban továbbvezetési veszteségek keletkezhetnek, ebből adódik az elmosódott, homályos kép. Ezeket a veszteségeket minimálisra csökkentheti, ha olyan kábelt használ, amelynek jobb a vezetési minősége, vagy amelyben beépített búszter van. Az elmosódott kép csak a természetes felbontásnál alacsonyabb felbontású beállításnál jelentkezik? Olvassa el a Telepítés/Alkalmazás részt. Válassza a természetes felbontást. Pixelhibák észlelhetők: A számos pixel egyike mindig fekete, egy vagy több pixel mindig fehér, egy vagy több pixel mindig piros, zöld, kék vagy bármely más színű. Olvassa el a Pixel-hibaszintek részt. A kép hibás színezésű: Sárga, kék vagy rózsaszín. A monitoron nyomja meg az Enter gombot, majd nyomja meg a vagy az gombot, hogy a Recall (Visszahívás) ikonra lépjen, majd nyomja meg az Enter gombot, hogy belépjen a Recall almenübe. Nyomja meg a vagy az gombot Color Recall (Szín visszahívás) menüpont kiválasztása végett, majd a Color Recall almenüben kattintson a Yes (Igen) gombra. Végül nyomja meg az Enter gombot, hogy visszahívja a gyári beállításokat. Ha a kép még mindig nem tiszta és az OSD is hibásan jeleníti meg a színeket, azt jelenti, hogy a három alapszín egyikének jele hiányzik a jelbemenetből. Ekkor ellenőrizze a jelző kábel csatlakozásait. Ha bármelyik csatlakozótű görbült vagy letört, forduljon a forgalmazóhoz. Nincs kép a kijelzőn: ALEDzöldszínű. HaaLEDzöldszínű és a képernyőn az "Out of Range" (Tartományon kívül) üzenet látható, azt jelenti, hogy a monitor nem támogatja a használt megjelenítési módot, ezért ezt egy támogatott módot kell beállítani. Olvassa el a "Támogatott operációs módok" részt. A LED narancssárga színű. Ha a LED fénye narancssárga, az energia megtakarítás rendszere beindult. Nyomjon egy billentyűt a számítógép billentyűzetén, vagy mozgassa meg az egeret. Ha ez nem segít ellenőrizze ajelző kábelt és annak csatlakozásait. Ha bármelyik csatlakozótű görbült vagy letört, forduljon a forgalmazóhoz. Hibaelhárítás 51

52 A LED egyáltalán nem világít. Ellenőrizzeafő áram-csatlakozókat a külső,fő csatlakozóaljzatot illetve főkapcsolót. A kép torzított, villog vagy vibrál: Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. A kép el van tolódva: Olvassa el a Telepítés/Alkalmazás részt majd az ott leírtak alapján állítsa be a felbontást, a frissítési időközt, és más szabályozásokat. További segítségnyújtás Amennyiben a problémák azután is fennállnak, hogy ezt a kézikönyvet elolvasta és az utasításokat követte, kérjük vegye fel a kapcsolatot viszonteladójával, vagy keressen meg bennünket a: Support@BenQ.com címen 52 Hibaelhárítás

53 10 Támogatott működési üzemmódok Felbontás Incoming display mode (Input timing) (Beérkező megjelenítési mód) Horizontális frekvencia (KHz) Vertikális frekvencia (Hz) Pixel frekvencia (MHz) Megjegyzé s 640 x (P) 70.08(N) DOS 720 x (N) 70.08(P) DOS 640 x (N) 60.00(N) DOS 640 x (N) 61.00(N) Macintosh 640 x (N) 72.80(N) VESA 640 x (N) 75.00(N) VESA 800 x (P) 60.32(P) VESA 800 x (P) 72.19(P) VESA 800 x (P) 75.00(P) VESA 832 x (N) 74.55(N) Macintosh 1024 x (N) 60.00(N) VESA 1024 x (N) 70.10(N) VESA 1024 x (P) 75.00(P) VESA 1024 x (N) 74.93(N) Macintosh Előfordulhat, hogy a táblázatban nem feltüntetett üzemmódok nem támogatottak. Az optimális képminőség elérése érdekében azt ajánljuk, hogy válassza a táblázatban feltüntetett üzemmódok egyikét. 14 olyan üzemmód van, amely a Windows rendszerrel kompatibilis. Kép-diszkontinuitás jöhet létre a VGA kártyák frekvenciáinak eltérései miatt, azon kártyák esetében, amelyek nem felelnek meg a standardnak. Ez ennek ellenére ez nem jelent hibát. Javíthat ezen, ha módosít valamelyik beállításon az automatikus módosításoknál, vagy ha a Geometry menüpontban megváltoztatja a képfázist vagy a pixel frekvenciát. A monitor élettartamának meghosszabbítása érdekében javasoljuk, hogy használja az energiatakarékos üzemmódot. A monitor élletartamának hosszabítása érdekében javasoljuk, hogy használja az energiatakarékos üzemmódot. Támogatott működési üzemmódok 53

54 11 Műszaki leírás Modell Képernyő típus Látható rész Természetes(maximális) felbontás Színek Kontraszt / Fényesség Válaszidő Nézési szög (bal/jobb, fel/le 15,0", aktív, TFT 38,1 cm 1024X ,2 millió 400:1 / 250 cd/m 2 25 ms 120, 100 (CR=10) FP531 Vonal frekvencia Kép frekvencia Képellenőrzés Kontrollok Képernyő funkciók Energia Takarékosság Maximális energiafogyasztás Energia tartalékolás Bejövő jel Szinkronizáció Hőmérséklet (működéskor) 150, 125 (CR=5) khz Többfrekvenciás monitor Hz módok a jelzett paramétereken belül Digitális, Screen OSD technológia, ikey (Automatikus képbeállítás) 5 nyomógomb és ikey. Contrast (kontraszt), brightness (fényesség), vert. (függőleges) & hor.(vízszintes) képhelyzet, phase (fázis), pixel clock (pixel órajel), color balance (színegyensúly), color palette (színválaszték), nyelvválasztás (8 nyelv OSD), OSD helyzet állapot mutató VESA DPMS, EPA 30 Watt <1Watt,120V RGB analóg 0,7 Vpp/75 Ohm pozitív "15-pin mini D-sub vezetékes TTL külön jel csatlakozó" 5 C-40 C Levegő nedvesség (működéskor) 20% - 80% Igazolások TCO 99, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO , VCCI, UL, CB Report, CE, C-Tick,SASO, BSMI, Fimko, GOST, CCC,TCO'03(Nem kötelező) A feszültség ki- és bekapcsolása Automatikusan átkapcsoló tápegység, V, Hz Méretek (W x H x D) Tömeg 338,1 x 331,3 x 136mm 3,7 kg 54 Műszaki leírás
