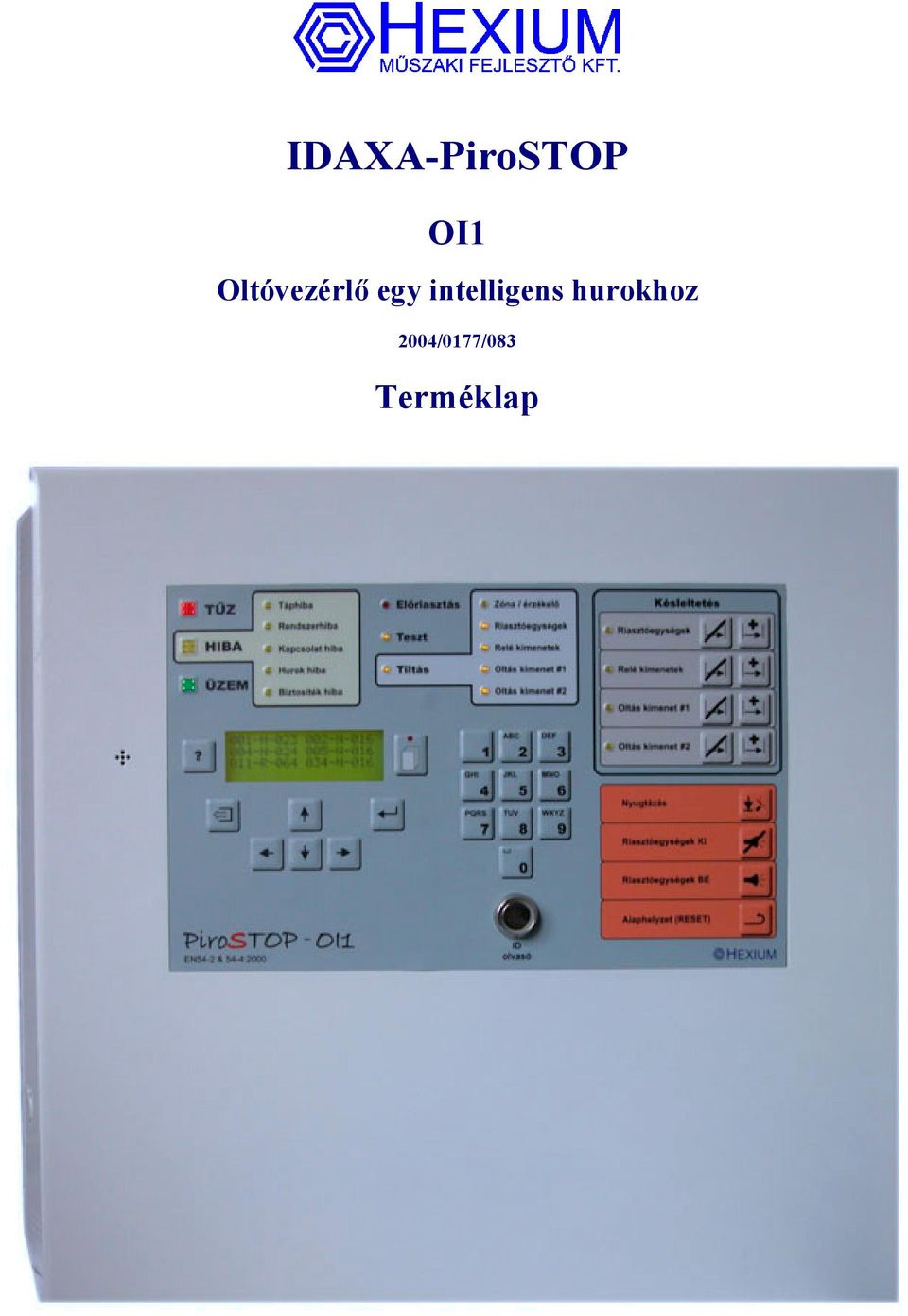

1 IDAXA-PiroSTOP OI Oltóvezérlő egy intelligens hurokhoz 24/77/83 Terméklap

2 Hexium Kft. OI Terméklap Rev 2 2 Tartalomjegyzék. ISMERTETŐ HARDVER LED KAPCSOLAT A VEZ EGYSÉG FELÉ KAPCSOLAT A CÍMEZHETŐ ÉRZÉKELŐK FELÉ ELLENŐRZÖTT KIMENETEK ÁLTALÁNOS CÉLÚ KIMENETEK VEZÉRLŐJE BEMENETI FOKOZATOK ÉS EGYSÉGEK CÍMBEÁLLÍTÁS BEÉPÍTETT VISSZAJELZŐ EGYSÉG TÁPFESZÜLTSÉG ÉS AKKUMULÁTOR MENEDZSMENT EGYSÉG TAMPER KEZELŐ FELÜLET SZOFTVER KONFIGURÁCIÓS ERŐFORRÁSOK ESZKÖZ KONFIGURÁCIÓ MŰSZAKI PARAMÉTEREK ELÉRHETŐSÉG:... 7

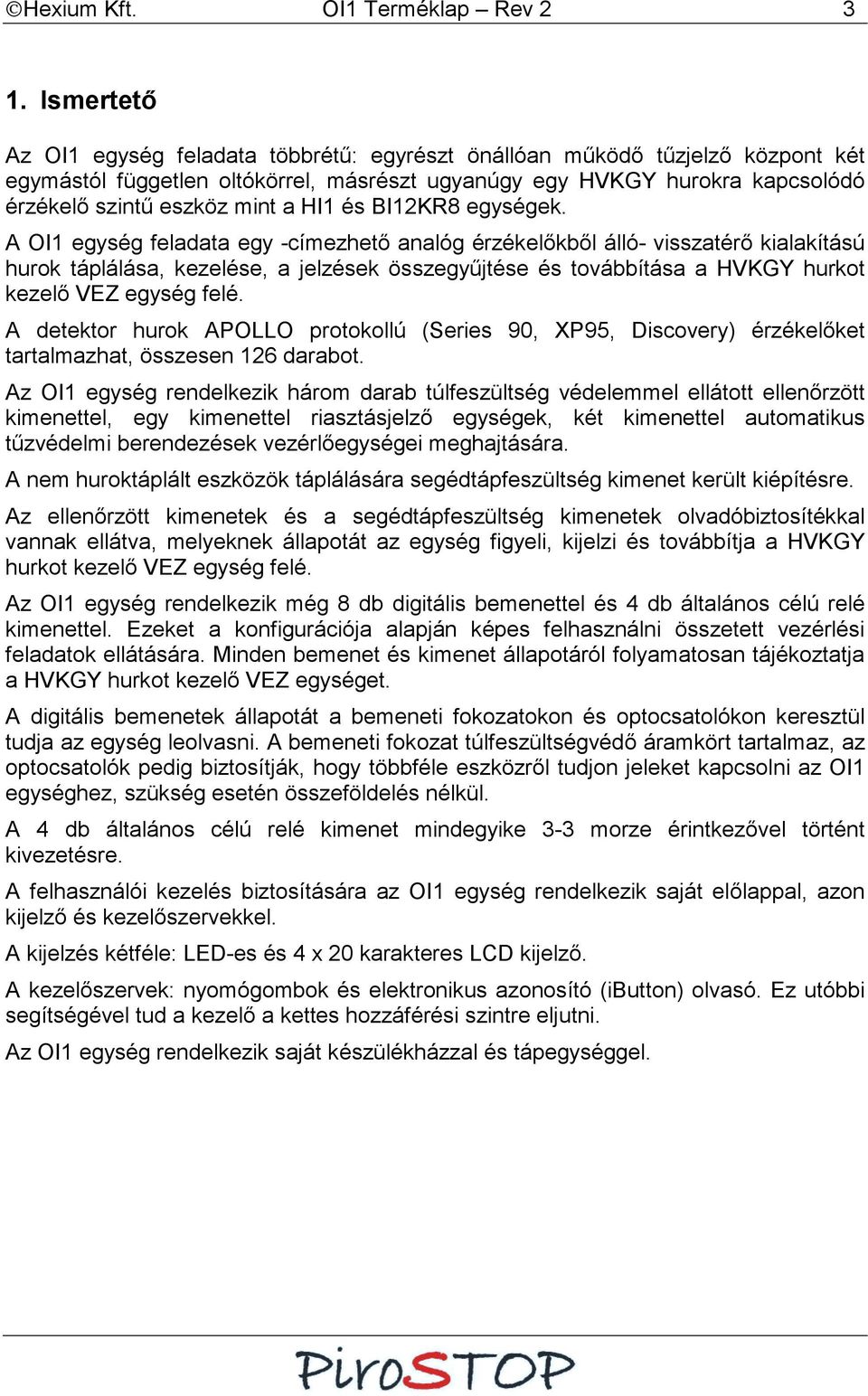

3 Hexium Kft. OI Terméklap Rev 2 3. Ismertető Az OI egység feladata többrétű: egyrészt önállóan működő tűzjelző központ két egymástól független oltókörrel, másrészt ugyanúgy egy HVKGY hurokra kapcsolódó érzékelő szintű eszköz mint a HI és BI2KR8 egységek. A OI egység feladata egy -címezhető analóg érzékelőkből álló- visszatérő kialakítású hurok táplálása, kezelése, a jelzések összegyűjtése és továbbítása a HVKGY hurkot kezelő VEZ egység felé. A detektor hurok APOLLO protokollú (Series 9, XP95, Discovery) érzékelőket tartalmazhat, összesen 26 darabot. Az OI egység rendelkezik három darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel, egy kimenettel riasztásjelző egységek, két kimenettel automatikus tűzvédelmi berendezések vezérlőegységei meghajtására. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Az ellenőrzött kimenetek és a segédtápfeszültség kimenetek olvadóbiztosítékkal vannak ellátva, melyeknek állapotát az egység figyeli, kijelzi és továbbítja a HVKGY hurkot kezelő VEZ egység felé. Az OI egység rendelkezik még 8 db digitális bemenettel és 4 db általános célú relé kimenettel. Ezeket a konfigurációja alapján képes felhasználni összetett vezérlési feladatok ellátására. Minden bemenet és kimenet állapotáról folyamatosan tájékoztatja a HVKGY hurkot kezelő VEZ egységet. A digitális bemenetek állapotát a bemeneti fokozatokon és optocsatolókon keresztül tudja az egység leolvasni. A bemeneti fokozat túlfeszültségvédő áramkört tartalmaz, az optocsatolók pedig biztosítják, hogy többféle eszközről tudjon jeleket kapcsolni az OI egységhez, szükség esetén összeföldelés nélkül. A 4 db általános célú relé kimenet mindegyike 3-3 morze érintkezővel történt kivezetésre. A felhasználói kezelés biztosítására az OI egység rendelkezik saját előlappal, azon kijelző és kezelőszervekkel. A kijelzés kétféle: LED-es és 4 x 2 karakteres LCD kijelző. A kezelőszervek: nyomógombok és elektronikus azonosító (ibutton) olvasó. Ez utóbbi segítségével tud a kezelő a kettes hozzáférési szintre eljutni. Az OI egység rendelkezik saját készülékházzal és tápegységgel.

4 Hexium Kft. OI Terméklap Rev Hardver Az. ábrán nyomon követhető, hogy az OI eszköz milyen egységekből áll és azok hogyan kapcsolódnak egymáshoz. HVKGY Inteligens illesztõ egység (IIE) RS485 meghajtó RS485 meghajtó Külsõ UART WD SRAM BackupBattery mikroprocesszor kvarc processzormag 23V/5Hz FPGA programozott logika Külsõ memória vezérlõ Program Flash memória Akkumlátor egység 23V AC tápegység Relé kimenet Relé kimenet 2 visszajelzés RAM I2C Tápfeszültség és akkumulátor menedzsment egység Relé kimenet 3 Relé kimenet 4 Általános célú kimenetek vezérlõje +5V +27V Riasztás jelzõ kimenet SRAM E2PROM Oltás kimenet Oltás 2 kimenet visszajelzés Ellenõrzött kimenetek vezérlõje Beépített visszajelzõ egység Optocsatolt bemeneti fokozat Optocsatolt bemeneti fokozat 2 Elõlapi egység LCD kijelzõ Nyomógombok Optocsatolt bemeneti fokozat 3 Jelzõlámpák Optocsatolt bemeneti fokozat 4 Hangjelzõ Optocsatolt bemeneti fokozat 5 Optocsatolt bemeneti fokozat 6 olvasó egység ibutton Optocsatolt bemeneti fokozat 7 Bemeneti egységek Optocsatolt bemeneti fokozat 8. ábra - OI hardver felépítése

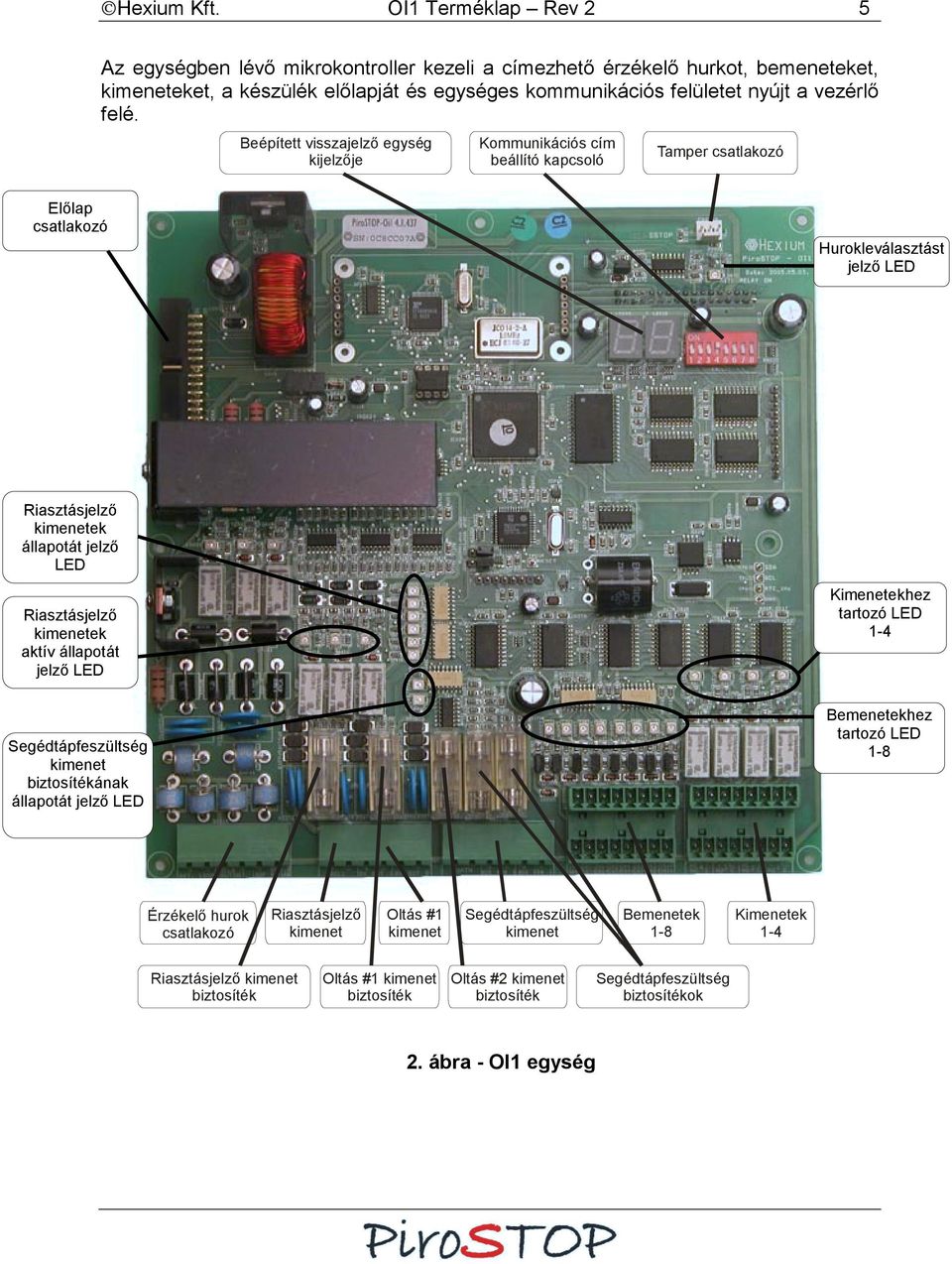

5 Hexium Kft. OI Terméklap Rev 2 5 Az egységben lévő mikrokontroller kezeli a címezhető érzékelő hurkot, bemeneteket, kimeneteket, a készülék előlapját és egységes kommunikációs felületet nyújt a vezérlő felé. Beépített visszajelző egység kijelzője Kommunikációs cím beállító kapcsoló Tamper csatlakozó Előlap csatlakozó Hurokleválasztást jelző LED Riasztásjelző kimenetek állapotát jelző LED Riasztásjelző kimenetek aktív állapotát jelző LED Kimenetekhez tartozó LED -4 Segédtápfeszültség kimenet biztosítékának állapotát jelző LED Bemenetekhez tartozó LED -8 Érzékelő hurok csatlakozó Riasztásjelző kimenet Oltás # kimenet Segédtápfeszültség kimenet Bemenetek -8 Kimenetek -4 Riasztásjelző kimenet biztosíték Oltás # kimenet biztosíték Oltás #2 kimenet biztosíték Segédtápfeszültség biztosítékok 2. ábra - OI egység

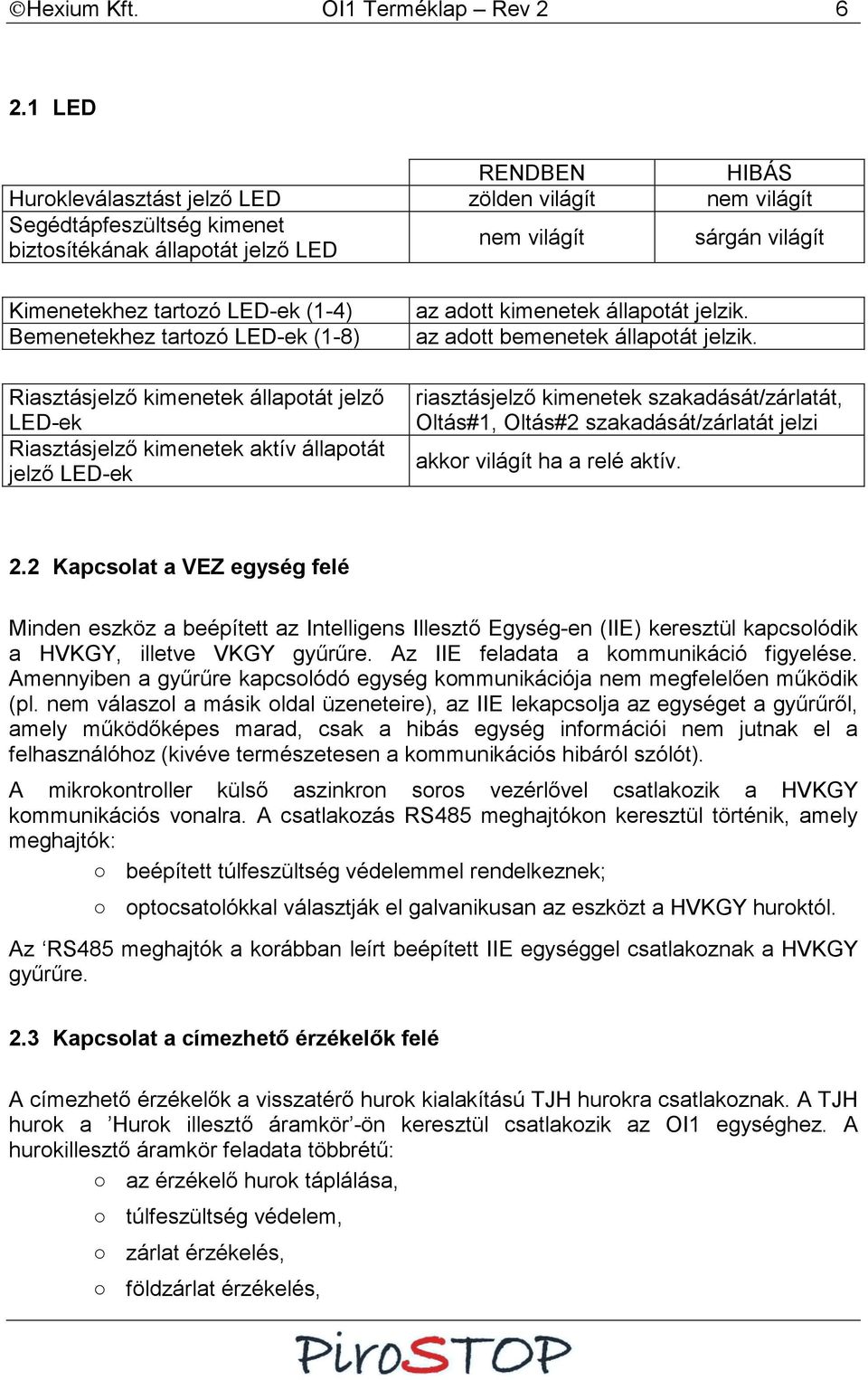

6 Hexium Kft. OI Terméklap Rev LED RENDBEN HIBÁS Hurokleválasztást jelző LED zölden világít nem világít Segédtápfeszültség kimenet biztosítékának állapotát jelző LED nem világít sárgán világít Kimenetekhez tartozó LED-ek (-4) Bemenetekhez tartozó LED-ek (-8) Riasztásjelző kimenetek állapotát jelző LED-ek Riasztásjelző kimenetek aktív állapotát jelző LED-ek az adott kimenetek állapotát jelzik. az adott bemenetek állapotát jelzik. riasztásjelző kimenetek szakadását/zárlatát, Oltás#, Oltás#2 szakadását/zárlatát jelzi akkor világít ha a relé aktív. 2.2 Kapcsolat a VEZ egység felé Minden eszköz a beépített az Intelligens Illesztő Egység-en (IIE) keresztül kapcsolódik a HVKGY, illetve VKGY gyűrűre. Az IIE feladata a kommunikáció figyelése. Amennyiben a gyűrűre kapcsolódó egység kommunikációja nem megfelelően működik (pl. nem válaszol a másik oldal üzeneteire), az IIE lekapcsolja az egységet a gyűrűről, amely működőképes marad, csak a hibás egység információi nem jutnak el a felhasználóhoz (kivéve természetesen a kommunikációs hibáról szólót). A mikrokontroller külső aszinkron soros vezérlővel csatlakozik a HVKGY kommunikációs vonalra. A csatlakozás RS485 meghajtókon keresztül történik, amely meghajtók: beépített túlfeszültség védelemmel rendelkeznek; optocsatolókkal választják el galvanikusan az eszközt a HVKGY huroktól. Az RS485 meghajtók a korábban leírt beépített IIE egységgel csatlakoznak a HVKGY gyűrűre. 2.3 Kapcsolat a címezhető érzékelők felé A címezhető érzékelők a visszatérő hurok kialakítású TJH hurokra csatlakoznak. A TJH hurok a Hurok illesztő áramkör -ön keresztül csatlakozik az OI egységhez. A hurokillesztő áramkör feladata többrétű: az érzékelő hurok táplálása, túlfeszültség védelem, zárlat érzékelés, földzárlat érzékelés,

7 Hexium Kft. OI Terméklap Rev 2 7 érzékelő specifikus áramköri illesztés. Ez utóbbi biztosítja a lehetőségét annak, hogy a különböző fizikai protokollal rendelkező más-más típusú érzékelők rugalmasan illeszthetők legyenek a rendszerbe. 3. ábra - Érzékelő hurok csatlakozó + érzékelő hurok + jelű vezetékének csatlakozási pontja - érzékelő hurok - jelű vezetékének csatlakozási pontja az árnyékolás bekötésének csatlakozója SHIELD (teljes busz egy ponton legyen bekötve) Az érzékelők a visszatérő hurok segítségével kerülnek bekötésre. Az árnyékolást csak a hurok egyik ágán szabad bekötni. A DET. LOOP OUT a hurok elmenő ágának, a DET. LOOP RETURN a hurok visszatérő ágának a csatlakozási pontjait jelöli. 2.4 Ellenőrzött kimenetek Az OI egység rendelkezik egy darab túlfeszültség védelemmel ellátott ellenőrzött kimenettel riasztásjelző egységek meghajtására és két ugyanilyen kiépítésű kimenettel automatikus tűzvédelmi berendezések vezérlőegységei felé. A kimeneteket az Ellenőrzött kimenetek vezérlője kapcsolja és folyamatosan ellenőrzi a kimenetre kapcsolt hurkok állapotát. Az egység meg tudja különböztetni a hurkok normál lezárt, szakadt és rövidzár állapotát, valamint a kimenetet biztosító olvadó biztosíték állapotát is. Minden kimenet olvadóbiztosítékkal van ellátva, melyeknek állapotát az egység továbbítja a HVKGY hurkot kezelő VEZ egység felé. A nem huroktáplált eszközök táplálására segédtápfeszültség kimenet került kiépítésre. Fontos! A nem huroktáplált eszközök táplálására a segédtápfeszültség kimenetet célszerű használni, ellenkező esetben földzárlat léphet fel, amelynek hatására hibát jelezhet az egység. 4. ábra -Riasztásjelző és Segédtápfeszültség kimenetek BELL +/- AUX+ Riasztás jelző kimenet csatlakozási pontjai Segédtápfeszültség kimenet

8 Hexium Kft. OI Terméklap Rev 2 8 POW- SV OUT EARTH/SHIELD Oltás kimenet életvédelmi föld csatlakozási pontja Az életvédelmi föld csatlakozási pontja árnyékolás céljára felhasználható (a vezeték egyetlen pontján bekötve). A riasztás jelző kimenetet az alábbiak szerint kell bekötni: 5. ábra - Riasztásjelző kimenet 2.5 Általános célú kimenetek vezérlője A részegység megvalósítja a 4 db kimenet biztonsági vezérlését, feladatai: a tűzjelző központ ennek segítségével ellenőrzi a kimenetek mindenkori állapotát (tehát azt is ellenőrizni tudja és hibajelzést tud generálni, ha CPU- OUT-on egy vezérlést kiadott, de nem valósult meg, az a CPU-OUT STATE-n látható). A CPU-OUT STATE a relé vezérlésének sikerességét ellenőrzi. a kimenetek állapota ezen egység segítségével még akkor is kézben tartható, ha a mikrokontroller nem működik, vagy tápfeszültség ki-, bekapcsolás történik. Ez utóbbi biztosítására a vezérlést redundáns módon, két független úton biztosítja a mikrokontroller. Az adott kimenetekhez C, NC, NO pontok kerültek kivezetésre. 6. ábra - Kimenetek C közös NC alaphelyzetben zárt NO alaphelyzetben nyitott - kivezetések (föld) + segédtápfeszültség

9 Hexium Kft. OI Terméklap Rev ábra - Általános célú kimenetek 2.6 Bemeneti fokozatok és egységek Az Optocsatolt bemeneti fokozatok optocsatolókkal választják el galvanikusan az OI eszközt a külvilágtól, rendelkeznek túlfeszültség védelemmel. A Bemeneti egységek biztosítják a bemeneti jelek beolvashatóságát a mikrokontroller számára. 8. ábra - Bemenetek IN+ IN- adott bemenetre vonatkozó pozitív potenciál bemenet adott bemenetre vonatkozó negatív potenciál bemenet

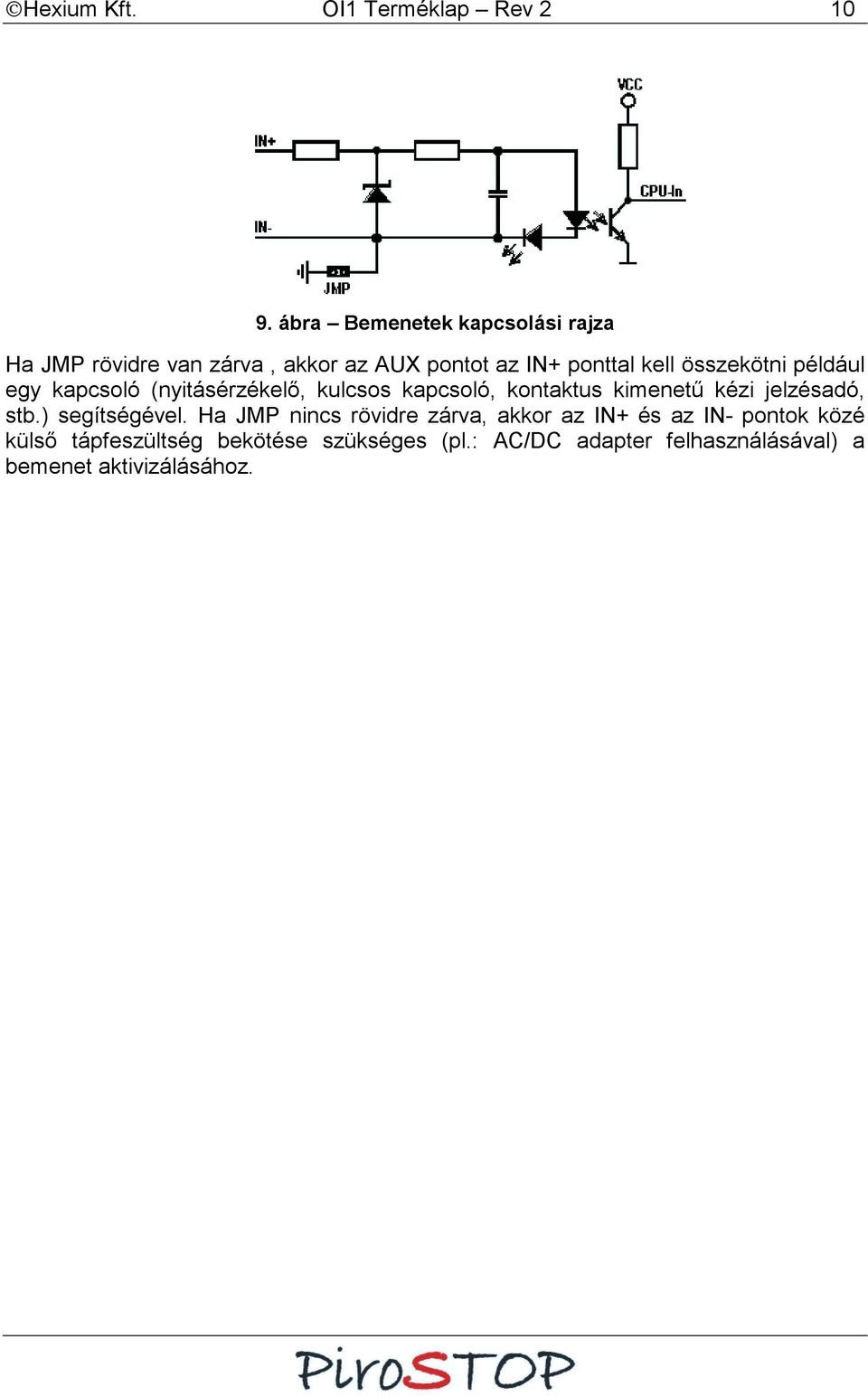

10 Hexium Kft. OI Terméklap Rev 2 9. ábra Bemenetek kapcsolási rajza Ha JMP rövidre van zárva, akkor az AUX pontot az IN+ ponttal kell összekötni például egy kapcsoló (nyitásérzékelő, kulcsos kapcsoló, kontaktus kimenetű kézi jelzésadó, stb.) segítségével. Ha JMP nincs rövidre zárva, akkor az IN+ és az IN- pontok közé külső tápfeszültség bekötése szükséges (pl.: AC/DC adapter felhasználásával) a bemenet aktivizálásához.

11 Hexium Kft. OI Terméklap Rev Címbeállítás A DIP kapcsolóval binárisan állítjuk be az eszköz címét az alábbiak szerint: (Az alsó állásban -OFF, a felsőben -ON az adott bit értéke.) A beállítás az -5 kapcsolók segítségével történik. A as kapcsolóknak mindig OFF állásban kell lenniük. BIN DIP KAPCSOLÓK CÍM BIN DIP KAPCSOLÓK CÍM

12 Hexium Kft. OI Terméklap Rev Beépített visszajelző egység A Beépített visszajelző egység feladata szervíz célokra információkat nyújtani a készülék állapotáról. Csak a készülék burkolatának megbontása után válik láthatóvá. A beépített visszajelző egység kétféle kijelzéssel rendelkezik: 2 db hétszegmenses kijelző: felváltva mutatja az eszköz címét és a TJH-n levő érzékelő pontok számát, egyedi LED jelzések: ellenőrzött kimenetek (riasztásjelző, oltás #, oltás #2) és a rákapcsolt hurkok állapota, segédtápfeszültség biztosítékjának állapota, kimenetek egyenként, bemenetek egyenként, TJH kapcsoló reléinek állapota, IIE egység állapota. 2.9 Tápfeszültség és akkumulátor menedzsment egység Az OI készülékházában helyezkedik el a saját tápegysége, így Tápfeszültség és akkumulátor menedzsment (PM) egységgel is rendelkezik. Az egység feladatai a következők: ellenőrzi az akkumulátortelep töltését (töltőfeszültség, töltőáram); ellenőrzi az akkumulátortelep kisülését (kisütési áram), méri a tápfeszültségek értékét. 2. Tamper A kapcsolót úgy kell bekötni, hogy az a készülékház kinyitásakor az -es és 2-es pontot zárja össze.. ábra - Tamper

13 Hexium Kft. OI Terméklap Rev Kezelő felület Ha a rendszerben valamely zóna tűz állapotú akkor a TŰZ feliratú LED pirosan világít. Ha ez a zóna az adott KKE által felügyelt területen van akkor a KKE egység sípoló hangjelzést ad. Ha a rendszerben valamely készülék hibát észlel, akkor a KKE egység előlapján a HIBA feliratú LED sárga fénnyel világít és az előlapi hangjelző sípoló jelzést ad. Az hiba tipusokra külön LED-ek kerültek kialakításra, melyek a HIBA LED-el együtt világíthatnak: Az ÜZEM feliratú LED hibamentes működés esetén folyamatosan zölden világít. Tiltást visszajelző LED-ek Tiltást visszajelző LED-ek Késleltetéshez szükséges kezelő szervek és visszajelző LEDek Kijelző DALLAS olvasó

14 Hexium Kft. OI Terméklap Rev Szoftver START Rendszerteszt Rendszerhiba jelzése Inicializálás END WDT frissítés Saját I/O kezelés TJH kezelés HVKGY kezelés (végpont) Beépített visszajelző egys. kezelése Felhasználói interfész. ábra OI szoftver felépítése 4. Konfigurációs erőforrások A PiroSTOP OI egység az alábbi konfigurációs erőforrásokkal rendelkezik (a konfigurációról a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírás tartalmaz bővebb információt):

15 Hexium Kft. OI Terméklap Rev 2 5 Adatbázis Maximális rekordszám Tulajdonságok 2 Név 2 Vezérlés 6 Virtuális/zóna 6 Virtuális/zóna jelzések 6 Eszközkonfiguráció Szükség szerint Címformátum Nem támogatott Felhasználók 4.2 Eszköz konfiguráció A PiroSTOP OI egység az Eszköz-konfiguráció alábbi paramétereit támogatja (a konkrét beállítási lehetőségeket részletesen a PiroSTOP-Idaxa grafikus felügyeleti szoftver felhasználói leírása tartalmazza): ID alapértelmezés Megnevezés, rövid leírás CHW3 x4234b RS485 port hardver paraméterek (HVKGY S) CHW4 x4234b RS485 port hardver paraméterek (HVKGY M) DINP x48 Digitális bemenetek konfigurációja DOUT x5e4 Digitális kimenetek konfigurációja ERIC x ERIC kommunikáció beállításai ICP x85 Dallas ibutton működésének konfigurációja PSH# x Riasztások és hibák jelzése, lekezelése (#=..9, A..V), összesen max. 32 bejegyzés lehetséges) PWLM xd8caca6 Tápfeszültség limitek beállításai PWSU x83c4 Táp-menedzsment konfigurációja SALO x3 Ellenőrzött kimenetek beállításai SDIN x43 Rendszer bemenetek kezelésének beállításai THAP x64 Tűzjelző-hurok (Apollo) kezelésének konfigurációja

16 Hexium Kft. OI Terméklap Rev Műszaki paraméterek Méret: 4mm x 45mm x 2mm Tömeg: körülbelül 4 Kg, akkumulátor nélkül Tápfeszültség: VAC Hz, VDC AC áram:.6a/5vac, A/23VAC Maximális befolyó áram, hideg indulás: 4A/5VAC, 2A/23VAC Szivárgási áram: <ma/24vac Össz tápáram 24 VDC táplálás esetén: 3mA + (a detektor hurkon elhelyezett eszközök fogyasztása *.2) Detektor hurok tápfeszültség: 24 VDC Detektor hurok túlfeszültség védelem: szupresszor ( + és között, + és GND között, - és GND között ) szikraköz ( + és között, + és az életvédelmi föld között, - és életvédelmi föld között ) és soros PTC ellenállás Detektor hurok szakadás érzékelés: percenként egyszer Detektor hurok zárlat érzékelés: folyamatos Kommunikációs impulzusok feszültsége a detektor hurkon: 6-8 VDC a tápfeszültség felett Maximális hurokáram:,5 A Optocsatolt bemenetek VDC, unipoláris, mind a katódok, mind az anódok egymástól függetlenül kivezetve, bemeneti ellenállás 4.8 kohm Túlfeszültségvédelem: soros ellenállás és zener dióda Segédtápfeszültség kimenet: 2-28 VDC, 2 x A (szükséges biztosíték: T.A) Túláramvédelem: T.A biztosíték HVKGY - Kommunikációs protokoll: ERIC Túlfeszültségvédelem RS485 kommunikációs buszon: szupresszor (A és B között, A és az életvédelmi föld között, B és az életvédelmi föld között) és soros PTC ellenállás

17 Hexium Kft. OI Terméklap Rev Elérhetőség: További információért forduljon a gyártóhoz: Hexium Kft. 34 Budapest, Váci út 5/b Tel: (+36 ) , Fax: (+36 ) pirostop@hexium.hu
