AW EUROPA HDK 3-25 AW EUROPA HDK 4-33

Átírás

1 Kft. Iroda:, u. Telefon:, Fax: / Honlap: Postacím: AW EUROPA HDK 3-25 AW EUROPA HDK 4-33 KEZELÉSI - KARBANTARTÁSI ÚTMUTATÁS ÉS ALKATRÉSZKATALÓGUS GYÁRTÓ: AGRI WORK s.r.l. Sede: Legale-Amm.va-Stabilmento Via di No. 1 Maggio, No BARBARA (AN) T/F.: MINŐSÉG - MEGFIZETHETŐ ÁR

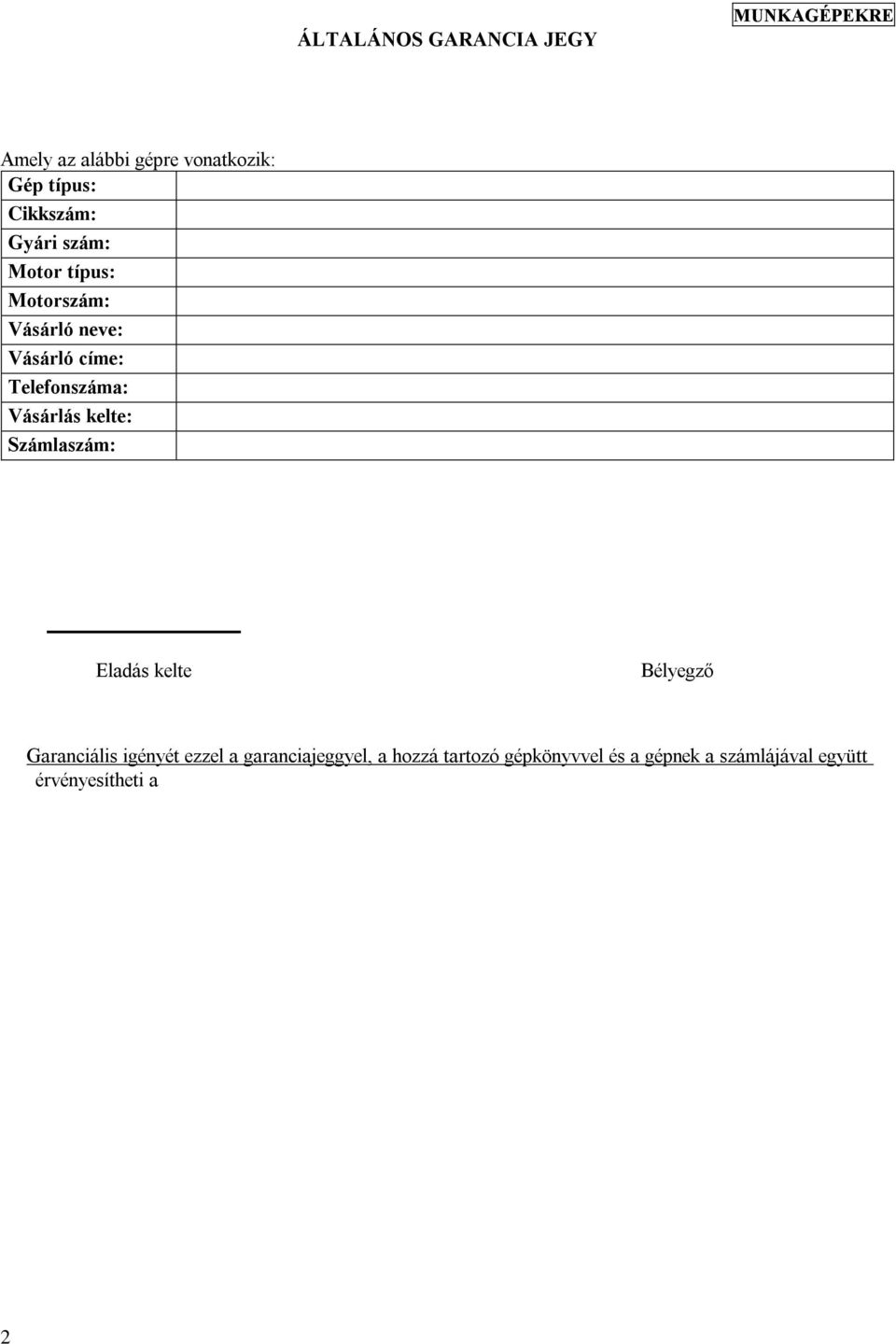

2 ÁLTALÁNOS GARANCIA JEGY MUNKAGÉPEKRE Amely az alábbi gépre vonatkozik: Gép típus: Cikkszám: Gyári szám: Motor típus: Motorszám: Vásárló neve: Vásárló címe: Telefonszáma: Vásárlás kelte: Számlaszám: Eladás kelte Bélyegző Garanciális igényét ezzel a garanciajeggyel, a hozzá tartozó gépkönyvvel és a gépnek a számlájával együtt érvényesítheti a KFT. vel (, u..), mint garanciakötelezettel szemben. A gépre a vásárlás napjától számított 12 hónap üzemóra garanciát vállalunk. A garancia a hiba megállapításból, a meghibásodott alkatrészek cseréjéből vagy javításából áll. A hibás alkatrészek cseréje vagy javítása a Szerviz döntése alapján történik. A Szerviz igényt tart a hibás, kicserélt alkatrészekre. Napra kész üzemnapló vezetése kötelező! A javításhoz való kiszállás költsége, illetve az egyéb anyag költségek a vevőt terhelik! A garanciális meghibásodást a hiba észlelésekor azonnal be kell jelenteni! Csak az alábbi címre írásban bejelentett meghibásodásokat vesszük figyelembe! Kizárva minden olyan további igény, ami minőségi vagy műszaki változtatásra vonatkozik. Ha fennáll annak a kockázata, hogy a hiba károsíthatja a munkavédelmi biztonsági berendezéseket, vagy további károkat okozhat, kötelező a gép használaton kívül helyezése a hiba kijavításáig. 2

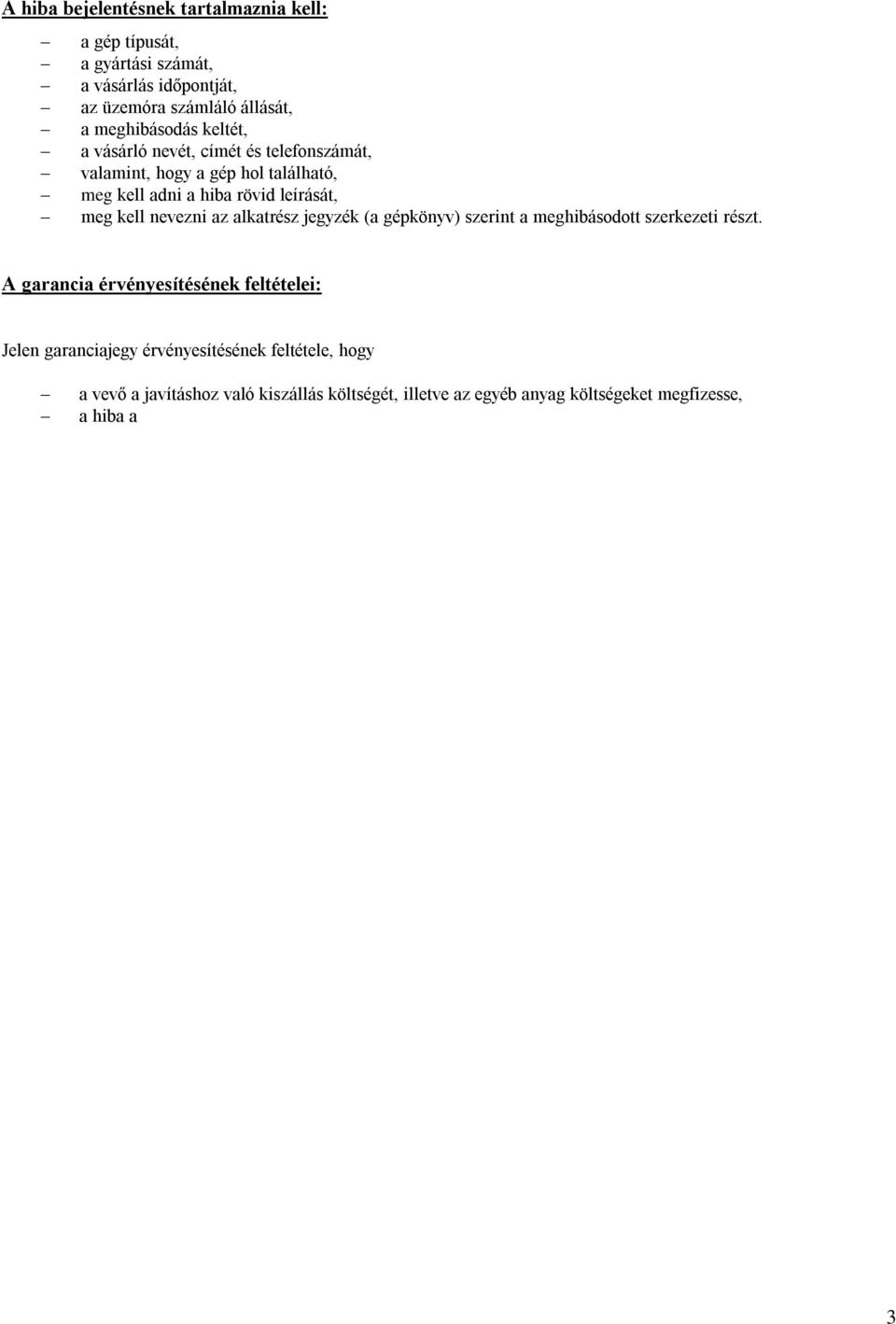

3 A hiba bejelentésnek tartalmaznia kell: a gép típusát, a gyártási számát, a vásárlás időpontját, az üzemóra számláló állását, a meghibásodás keltét, a vásárló nevét, címét és telefonszámát, valamint, hogy a gép hol található, meg kell adni a hiba rövid leírását, meg kell nevezni az alkatrész jegyzék (a gépkönyv) szerint a meghibásodott szerkezeti részt. A garancia érvényesítésének feltételei: Jelen garanciajegy érvényesítésének feltétele, hogy a vevő a javításhoz való kiszállás költségét, illetve az egyéb anyag költségeket megfizesse, a hiba a Kft. alul megadott címére írásban bejelentésre került a rendes és rendkívüli karbantartási beavatkozásokat minden esetben a Kft. szervize vagy a által megbízott szerviz végezze igazolhatóan, a megfelelően vezetett üzemnapló rendelkezésre kell hogy álljon A garancia érvényét veszíti: amennyiben a meghibásodás helytelen karbantartásból, a kenés elégtelenségéből, balesetből, jogszerűtlen javításból, szétszerelésből, átalakításból, nem rendeltetésszerű használatból, sérült alkatrésszel való tovább üzemeltetésből ered, Nem terjed ki a garancia: az üvegből, gumiból készült alkatrészekre, hidraulika tömlőkre, gumiköpenyekre, ékszíjakra, tömítésekre, a fék- és tengelykapcsoló betétekre, izzólámpákra, biztosítékokra, gyertyákra, akkumulátorokra, elektromos berendezésekre és azok alkatrészeire, befecskendező fúvókákra, szűrőbetétekre, vezetősínekre, törő-zúzó vágószerkezetek betéteire, késeire és a talajban dolgozó alkatrészekre, meghajtó láncokra, gördülőcsapágyakra, csúszó betétekre, görgőkre, olajokra és folyadékokra, a gép kezelési utasításában vagy alkatrészjegyzékében feltüntetett ún. gyorsan kopó alkatrészekre, nem megfelelő üzem-, vagy kenőanyag használatából eredő hibákra, az olyan hibákra, amelyeknek oka természeti behatás vagy baleset, a kezelési és karbantartási utasításban foglaltak megszegése, illetve be nem tartása, vagy az üzemeltető gondatlansága okozott olyan beállítási műveletekre, melyeket a kezelési utasítás a karbantartások között az üzemeltető részére előirányoz. Alkatrészellátást az utolsó forgalomba hozataltól számított 8 évig biztosítunk! Hibabejelentés: 3

4 Tartalom 1. MŰSZAKI ADATOK... 5 Magtartály térfogata A VETŐGÉP LEÍRÁSA A VETŐGÉP CSATLAKOZTATÁSA A TRAKTORHOZ A VETÉS ELŐKÉSZÜLETEI BEÁLLÍTÁSI MŰVELETEK A SEBESSÉGVÁLTÓ EGYSÉG (2.-3. ábra A MAGADAGOLÁS SZABÁLYOZÁSA (4. ábra) A SORTÁVOLSÁG BEÁLLÍTÁSA A VETŐELEMEK KIVÁLASZTÁSA (8. ábra) A ZÁRÓLEMEZEK HELYZETE (9. ábra) A VETÉSMÉLYSÉG SZABÁLYOZÁSA (10. ábra) A nyomjelző beállítása ( ábra) A MAGTAKARÓ BORONA BEÁLLÍTÁSA (16. ábra) A NYOMLAZÍTÓK BEÁLLÍTÁSA ( ábra) A MAGTARTÁLY ÜRÍTÉSE ( ábra) A PRÓBAVETÉS ( ábra) A VETŐGÉP MUNKAVÉGZÉSE HEKTÁRSZÁMLÁLÓ BERENDEZÉS (21. ábra) A KARBANTARTÁS ÁLTALÁNOS BIZTONSÁGTECHNIKAI ÉS BALESETELHÁRÍTÁSI ELŐÍRÁSOK...13 Alkatrész jegyzék...15 Robbantott ábrák...17 Vetési táblázat

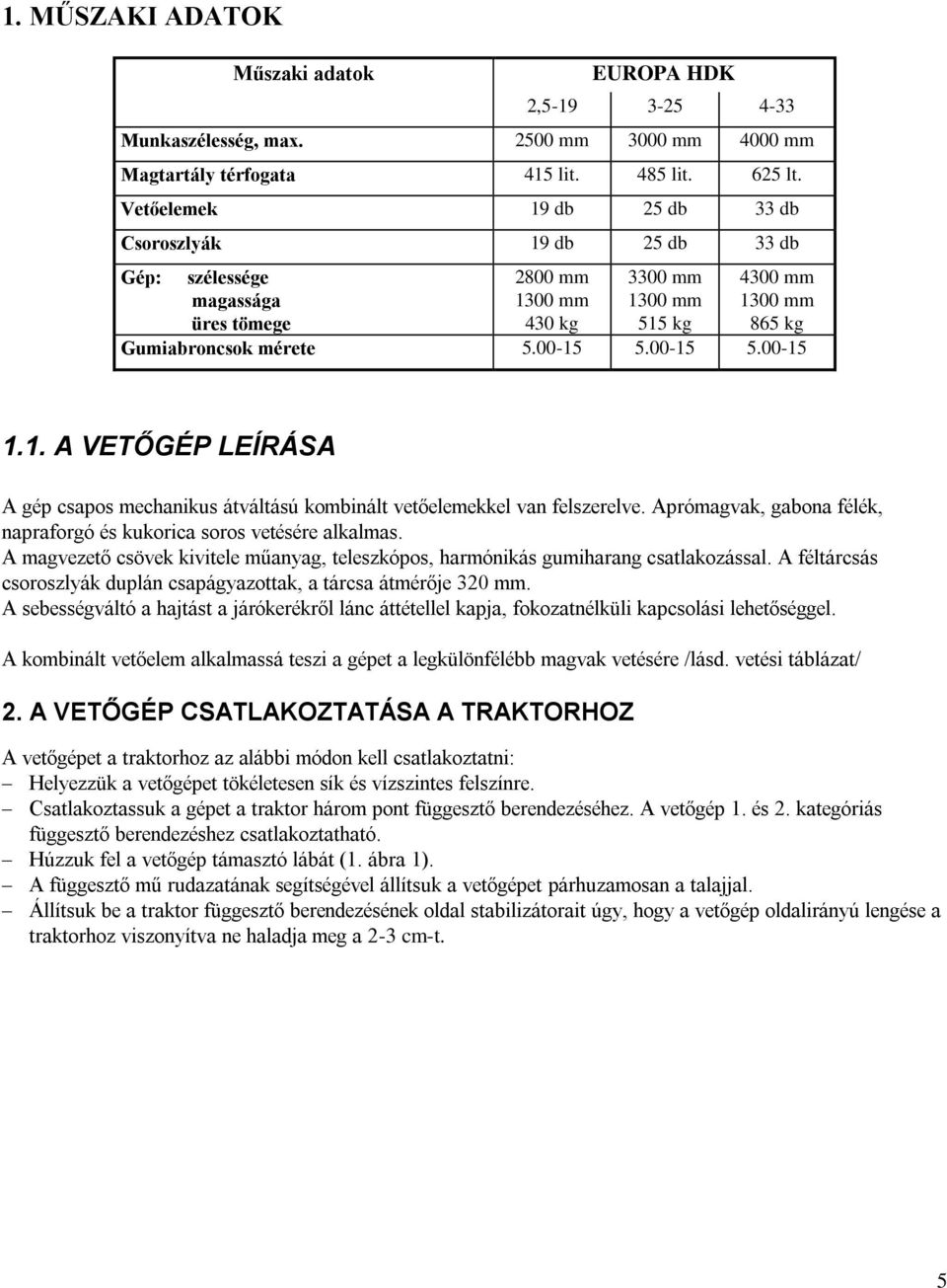

5 1. MŰSZAKI ADATOK Műszaki adatok EUROPA HDK 2, Munkaszélesség, max mm 3000 mm 4000 mm Magtartály térfogata 415 lit. 485 lit. 625 lt. Vetőelemek 19 db 25 db 33 db Csoroszlyák 19 db 25 db 33 db Gép: szélessége magassága üres tömege 2800 mm 1300 mm 430 kg 3300 mm 1300 mm 515 kg 4300 mm 1300 mm 865 kg Gumiabroncsok mérete A VETŐGÉP LEÍRÁSA A gép csapos mechanikus átváltású kombinált vetőelemekkel van felszerelve. Aprómagvak, gabona félék, napraforgó és kukorica soros vetésére alkalmas. A magvezető csövek kivitele műanyag, teleszkópos, harmónikás gumiharang csatlakozással. A féltárcsás csoroszlyák duplán csapágyazottak, a tárcsa átmérője 320 mm. A sebességváltó a hajtást a járókerékről lánc áttétellel kapja, fokozatnélküli kapcsolási lehetőséggel. A kombinált vetőelem alkalmassá teszi a gépet a legkülönfélébb magvak vetésére /lásd. vetési táblázat/ 2. A VETŐGÉP CSATLAKOZTATÁSA A TRAKTORHOZ A vetőgépet a traktorhoz az alábbi módon kell csatlakoztatni: Helyezzük a vetőgépet tökéletesen sík és vízszintes felszínre. Csatlakoztassuk a gépet a traktor három pont függesztő berendezéséhez. A vetőgép 1. és 2. kategóriás függesztő berendezéshez csatlakoztatható. Húzzuk fel a vetőgép támasztó lábát (1. ábra 1). A függesztő mű rudazatának segítségével állítsuk a vetőgépet párhuzamosan a talajjal. Állítsuk be a traktor függesztő berendezésének oldal stabilizátorait úgy, hogy a vetőgép oldalirányú lengése a traktorhoz viszonyítva ne haladja meg a 2-3 cm-t. 5

6 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 6

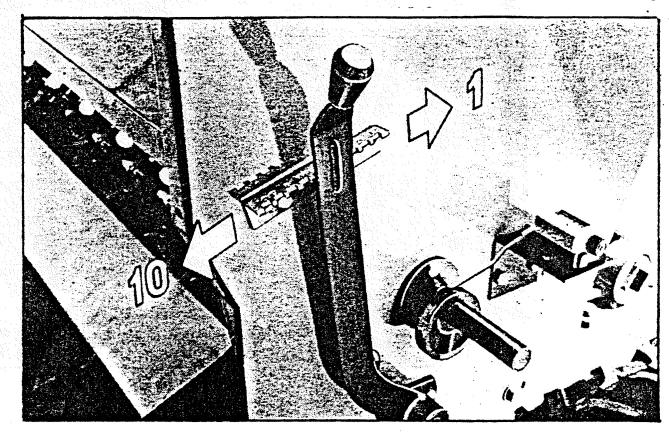

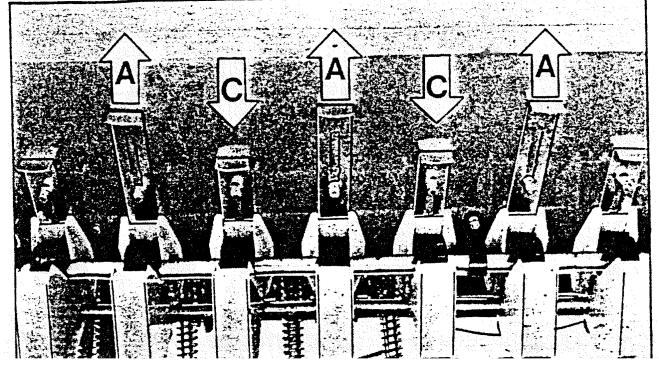

7 6. ábra 7. ábra 3. A VETÉS ELŐKÉSZÜLETEI A hektáronként vetendő mag mennyisége az alábbi tényezőktől függ: a sebességváltó állása a meghajtó lánckerék fogszáma a szabályzó egység nyitottsági foka a sortávolság 3.1. BEÁLLÍTÁSI MŰVELETEK A SEBESSÉGVÁLTÓ EGYSÉG (2.-3. ábra) A vetőgép bal oldali kereke végzi a váltómű és az adagoló egység meghajtását. A keréktengely forgó mozgását egy 16 fogú lánckerék közvetíti a fokozat nélküli sebességváltóba. A váltó helyzetét, melyet egy 60 egységre osztott skála segítségével fokozatmentesen állítjuk be, a 3. ábrán látható karral módosíthatjuk A MAGADAGOLÁS SZABÁLYOZÁSA (4. ábra) A magadagolás szabályozókarja a vetőgép jobb oldalán található. A kar segítségével 6 fokozatot tudunk beállítani. A vetendő mag típusának, méretének függvényében így jobban, vagy kevésbé tudjuk nyitni a magadagolót. A magadagoló teljesen nyitott helyzetében lehet a garatban lévő fölösleges magmennyiséget gyorsan kiüríteni. A helyes karállás beállítása érdekében tanulmányozzuk át a vetési táblázatot A SORTÁVOLSÁG BEÁLLÍTÁSA A vetőgép szállítási állapotában a búza vetésénél leggyakoribb sortávolságra van beállítva. A sortávolság változtatása a felszerelt - és egyenletesen elosztott - csoroszlyák darabszámának változtatásával érhető el. Speciális vetési munkák során, amennyiben szükség van a sortávolság növelésére, el kell távolítanunk a felesleges csoroszlyákat. Ezt a műveletet az alábbi módon hajtsuk végre (5-7. ábra.): hajtsuk ki a csavart (1), és akasszuk le a kengyelt (2) az alsó rudazatról; akasszuk ki a teleszkópos vetőcsövet (3); hajtsuk ki a csavart (4), és a villa (5) kiakasztásával tegyük szabaddá a csoroszlyákat. Ha elértük a kívánt csoroszlya mennyiséget, a következő műveletben be kell állítanunk azok megfelelő távolságát. Ezt az alábbi sorrendben végezzük el (5-7. ábra): 7

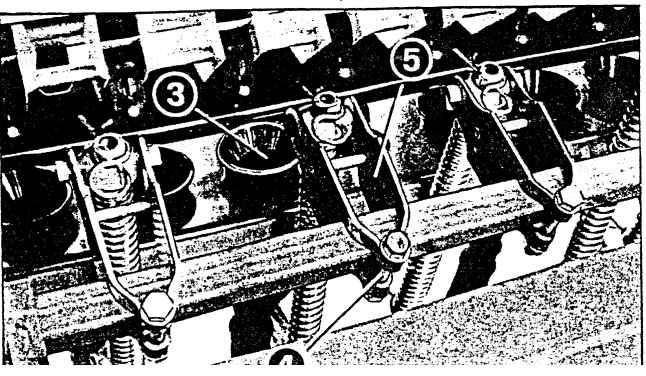

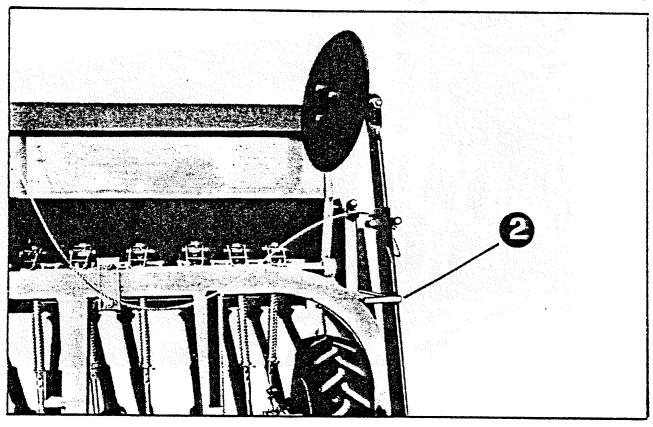

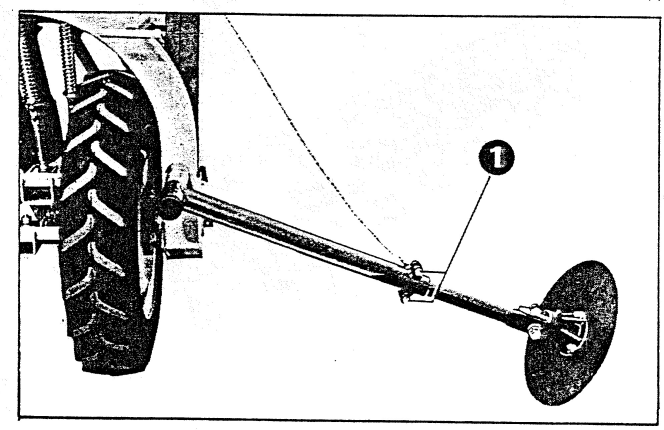

8 lazítsuk meg az anyacsavart (1), és csúsztassuk el a kengyelt (2) a rudazaton; hajtsuk ki a csavart (4), és csúsztassuk a villát (5) a felső csövön mindaddig, amíg az egy vonalba nem kerül a csoroszlyával; csatlakoztassuk a magadagolóhoz a vetőcsövet (lehetőleg egy vonalba essen a csoroszlyával); húzzuk meg a rögzítő csavarokat (1 és 4). A biztosító ellenanyákat feltétlenül használjuk a kengyelek rögzítésénél! A beállítás végeztével ellenőrizzük, hogy a magadagoló lemezei közül csak azok legyenek nyitva, amelyekhez teleszkópos vetőcső csatlakozik. A többinek zártnak kell lennie (6. ábra). Példa (6. ábra): 8 Az (A) pozícióban a lemezek nyitottak. A (C) pozícióban a lemezek zártak. 8. ábra 9. ábra 10. ábra 11. ábra 12. ábra 13. ábra

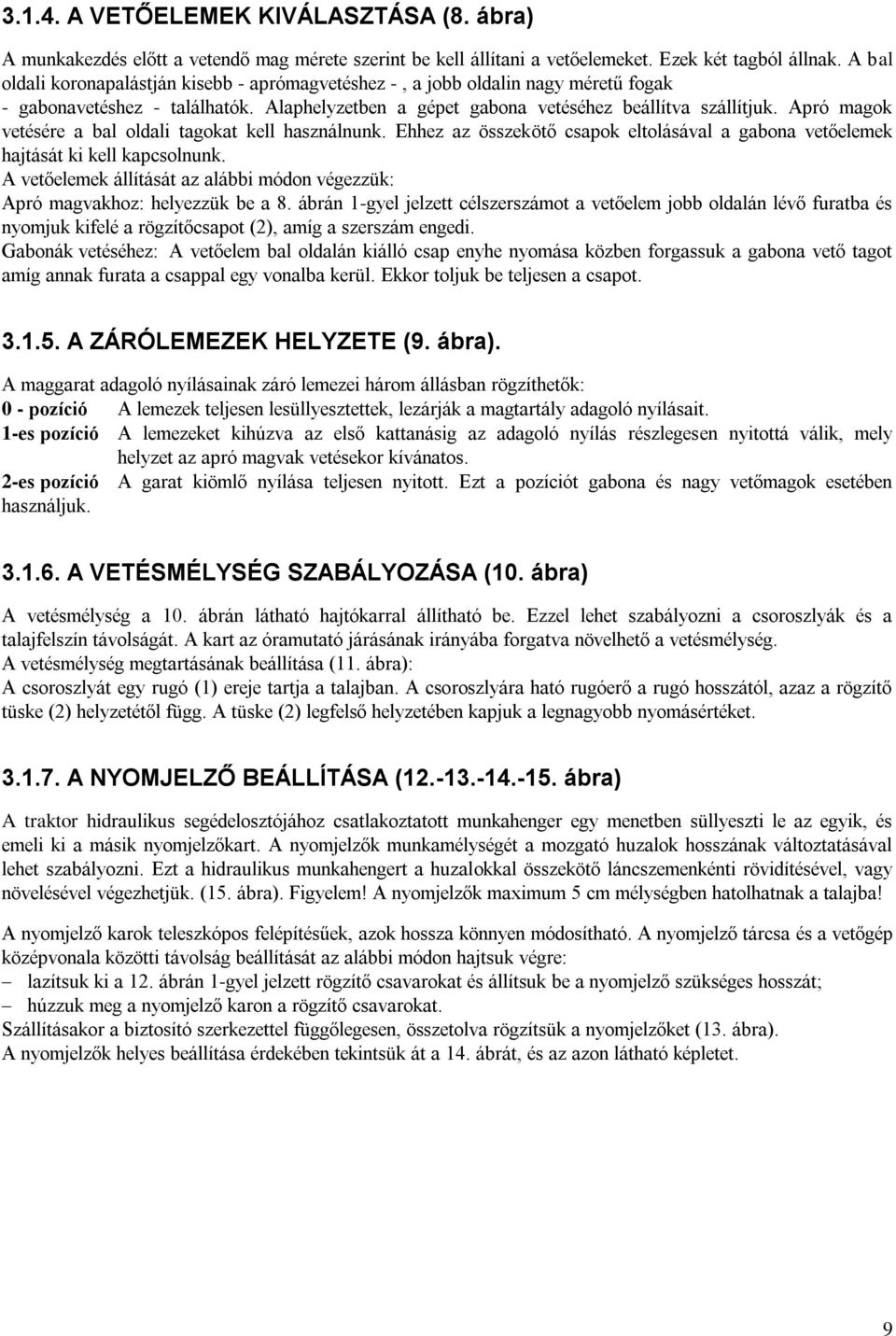

9 A VETŐELEMEK KIVÁLASZTÁSA (8. ábra) A munkakezdés előtt a vetendő mag mérete szerint be kell állítani a vetőelemeket. Ezek két tagból állnak. A bal oldali koronapalástján kisebb - aprómagvetéshez -, a jobb oldalin nagy méretű fogak - gabonavetéshez - találhatók. Alaphelyzetben a gépet gabona vetéséhez beállítva szállítjuk. Apró magok vetésére a bal oldali tagokat kell használnunk. Ehhez az összekötő csapok eltolásával a gabona vetőelemek hajtását ki kell kapcsolnunk. A vetőelemek állítását az alábbi módon végezzük: Apró magvakhoz: helyezzük be a 8. ábrán 1-gyel jelzett célszerszámot a vetőelem jobb oldalán lévő furatba és nyomjuk kifelé a rögzítőcsapot (2), amíg a szerszám engedi. Gabonák vetéséhez: A vetőelem bal oldalán kiálló csap enyhe nyomása közben forgassuk a gabona vető tagot amíg annak furata a csappal egy vonalba kerül. Ekkor toljuk be teljesen a csapot A ZÁRÓLEMEZEK HELYZETE (9. ábra). A maggarat adagoló nyílásainak záró lemezei három állásban rögzíthetők: 0 - pozíció A lemezek teljesen lesüllyesztettek, lezárják a magtartály adagoló nyílásait. 1-es pozíció A lemezeket kihúzva az első kattanásig az adagoló nyílás részlegesen nyitottá válik, mely helyzet az apró magvak vetésekor kívánatos. 2-es pozíció A garat kiömlő nyílása teljesen nyitott. Ezt a pozíciót gabona és nagy vetőmagok esetében használjuk A VETÉSMÉLYSÉG SZABÁLYOZÁSA (10. ábra) A vetésmélység a 10. ábrán látható hajtókarral állítható be. Ezzel lehet szabályozni a csoroszlyák és a talajfelszín távolságát. A kart az óramutató járásának irányába forgatva növelhető a vetésmélység. A vetésmélység megtartásának beállítása (11. ábra): A csoroszlyát egy rugó (1) ereje tartja a talajban. A csoroszlyára ható rugóerő a rugó hosszától, azaz a rögzítő tüske (2) helyzetétől függ. A tüske (2) legfelső helyzetében kapjuk a legnagyobb nyomásértéket A NYOMJELZŐ BEÁLLÍTÁSA ( ábra) A traktor hidraulikus segédelosztójához csatlakoztatott munkahenger egy menetben süllyeszti le az egyik, és emeli ki a másik nyomjelzőkart. A nyomjelzők munkamélységét a mozgató huzalok hosszának változtatásával lehet szabályozni. Ezt a hidraulikus munkahengert a huzalokkal összekötő láncszemenkénti rövidítésével, vagy növelésével végezhetjük. (15. ábra). Figyelem! A nyomjelzők maximum 5 cm mélységben hatolhatnak a talajba! A nyomjelző karok teleszkópos felépítésűek, azok hossza könnyen módosítható. A nyomjelző tárcsa és a vetőgép középvonala közötti távolság beállítását az alábbi módon hajtsuk végre: lazítsuk ki a 12. ábrán 1-gyel jelzett rögzítő csavarokat és állítsuk be a nyomjelző szükséges hosszát; húzzuk meg a nyomjelző karon a rögzítő csavarokat. Szállításakor a biztosító szerkezettel függőlegesen, összetolva rögzítsük a nyomjelzőket (13. ábra). A nyomjelzők helyes beállítása érdekében tekintsük át a 14. ábrát, és az azon látható képletet. 9

10 15. ábra 16. ábra 17. ábra 18. ábra 19. ábra 20. ábra D (N+1) C L = 2 ahol: L = a vezetőelem és a nyomjelző közötti távolság D = sortávolság N = a működő vetőelemek száma C = a traktor első nyomtávja ábra

11 A MAGTAKARÓ BORONA BEÁLLÍTÁSA (16. ábra) A hátsó rugós boronaszerkezet talajba mélyedése a 16. ábrán 1-gyel jelzett rugó hosszától, annak előfeszítettségétől függ. A rugó forgatásával lehet szabályozni a rugó hosszát. Jobbra forgatva csökken, balra forgatva növekszik a nyomóerő. A függesztő rúd felső végén két furat található. Ha felső furatnál rögzítjük a vázhoz nagyobb, ha az alsó furatot használjuk sekélyebb lesz a magtakaró munkamélysége A NYOMLAZÍTÓK BEÁLLÍTÁSA ( ábra) A vetőgépre opcióként szerelhető nyomlazítókat a traktorkerekek nyomvonalába kell beállítani. A kések munkamélységének módosítása érdekében hajtsuk ki a rögzítő csavarokat (1), majd állítsuk a kívánt helyzetbe a kapákat. Ekkor húzzuk meg a rögzítő csavarokat, amelyek a tartóhoz erősítik a kapaszárat A MAGTARTÁLY ÜRÍTÉSE ( ábra) A tartályból a megmaradt vetőmag ürítését az alábbi módon végezzük: lazítsuk ki a magfelfogó vályú két végén található rögzítő csavarokat; húzzuk ki a vályút és illesszük vissza a felső síneire, majd toljuk előre úgy, hogy a magadagolók alá kerüljön; állítsuk az adagolókart a 5. pozícióba, hogy a mag gyorsan kifolyhasson a tartályból (20. ábra); a magfelfogó vályúból az ürítőnyílások zárólemezeinek elfordításával lehet a vetőmagot gyorsan és könnyen eltávolítani; a kiürítés után ismét húzzuk ki a magfelfogó vályút és helyezzük vissza az alsó síneire úgy, hogy a vetőcsövek pontosan a magadagolók alá kerüljenek, majd rögzítsük a csavarokkal (19. ábra) A PRÓBAVETÉS ( ábra) A pontos és minőségi vetés érdekében a vetőgépnek az adott munkához megfelelő beállítása után tanácsos próbavetést végeznünk annak megállapítására, hogy a gép valóban a tervezett mennyiségben adagolja a magvakat. A próbavetést megelőzően ellenőrizzük, hogy a magtartályban nincsenek zavaró idegen anyagok. A próbavetés végrehajtását az alábbi módon hajtsuk végre: az erőgép függesztő szerkezetével emeljük fel a vetőgépet; helyezzük a magfelfogó vályút a magadagolók alá a "magtartály ürítése" bekezdésben leírtak szerint (22. ábra); a HD típusjelű gépeknél illesszük a keréktengely hornyába a kerékforgató hajtókart és a "próbavetési táblázat"-ban előírt, az adott vetésnek megfelelő számban forgassuk előre a kereket (23. ábra); mérjük meg az edénybe hullott magok tömegét, majd ezt az értéket szorozzuk meg 100-zal, ami így a kg/ha - ban kifejezett magmennyiséget adja. Ennek az értéknek jó beállítás esetén meg kell egyeznie a "vetési táblázat" megfelelő adatával. - a HDK típusjelű gépeknél elmarad a forgatókar, itt a meghajtó járókeréken tegyünk egy jelet és kézzel forgassuk előre a kereket a "próbavetési táblázat"-ban előírt fordulattal. 11

12 21. ábra 22. ábra 23. ábra 24. ábra 25. ábra 4. A VETŐGÉP MUNKAVÉGZÉSE A vetőgép konstrukciója lehetővé teszi a vetési művelet gyors, nagy sebességgel történő végrehajtását. Tartsuk mindig szem előtt azt a fontos tényt, hogy a hektáronként kivetett magmennyiség nem változik a haladási sebesség változásakor. A kijuttatott mag mennyiségét mindenkor a vetőelemek tengelyének a járókerékhez viszonyított fordulatszáma határozza meg. Ezt a gép sebességváltójával lehet megváltoztatni. A csoroszlyák és a magtakaró megfelelő beállítása biztosítja, hogy a magok a kívánt mélységbe kerüljenek a talajba, és takarásuk kielégítő legyen. A legjobb minőségű vetőmag is csak az ideális mélységbe történt vetéskor nyújtja az elvárt kelési arányt. A minőségi munkavégzés érdekében tartsuk be az alábbi szabályokat: állítsuk az erőgép függesztő szerkezetét a legmélyebb pozícióba; időnként ellenőrizzük, hogy a csoroszlyák nincsenek gyökér vagy egyéb növényi maradványokkal úgy eltömődve, hogy azok megakadályozzák a mag adagolást; rendszeresen ellenőrizzük a vetőelemek tisztaságát, problémamentes működését. A vetőmag közé keveredett zsákdarabok vagy egyéb idegen anyagok gátolhatják a vetőelemek normális működését. Munkahelyzetben soha ne tolassunk a vetőgéppel, mivel a csoroszlyák magadagoló nyílása így eltömődhet, lehetetlenné téve a magok távozását a vetőcsőből, illetve sérülések keletkezhetnek a gépben. 5. HEKTÁRSZÁMLÁLÓ BERENDEZÉS (21. ábra) A hektárszámláló segítségével ellenőrizhető az egységnyi idő alatti vetési teljesítmény. A berendezés a vetőelemek tengelyének fordulatait számlálja. A konkrét területteljesítményt úgy kapjuk meg, hogy a számlálóról 12

13 leolvasott értéket beszorozzuk az "A" táblázat megfelelő koefficiens adatával. A koefficiens értéke függ a gép kerekének méretétől és a munkaszélességétől. Ezeket az adatokat figyelembe kell vennünk a táblázat használatakor. A számláló oldalán található gombbal lehet ismét "0" állásba állítani a kijelzőt, az ellenőrizni kívánt időegység letelte utáni leolvasás végeztével. 6. A KARBANTARTÁS A vetőgép üzembiztonsága és hosszú élettartama elsősorban a karbantartási szabályok gondos betartásától függ. A vetési szezon kezdetén, majd ezt követően üzemóránként végezzük el a vetőgép általános kenését. Naponta ellenőrizzük a meghajtólánc állapotát (24. ábra). Minden munkakezdéskor, vagy még gyakrabban ellenőrizzük az olajszintet az áttételi műben. 400 üzemóránként cseréljük le az áttételi mű fáradt olaját. A csere alkalmával használjon a kereskedelemben beszerezhető hajtómű olajat. A feltöltési mennyiség 2,00 kg (25. ábra). A vetési szezon végén alaposan tisztítsuk meg a gépet, takarítsuk ki a teleszkópos vetőcsöveket és a magtartályt is. A festés esetleges sérüléseit javítsuk ki. Végezzük el igen gondosan és bőségesen a zsírzást. Cseréljük le a hajtóműben az olajat, majd fedett gépszínben bakoljuk alá úgy a gépet, hogy a gumikerekek ne érjék a talajt. 7. ÁLTALÁNOS BIZTONSÁGTECHNIKAI ÉS BALESETELHÁRÍTÁSI ELŐÍRÁSOK 1. A kezelési útmutatóban található előírásokon túlmenően tartsa be az általánosan is érvényes biztonságtechnikai és balesetelhárítási szabályokat is. 2. Közút igénybevétele esetén mindig vegye figyelembe a vonatkozó szabályokat, helyezze fel a KFB tábláit! 3. A munka megkezdése előtt ellenőrizzen minden berendezést és működtető elemet, illetve ezek előírás szerinti működését. A munkafolyamat alatt ez már túl késő. 4. A gépkezelő öltözéke testre simuló kell legyen. Kerülje a laza, lengő ruházat viselését. 5. A tűzveszély elkerülése érdekében tartsa a gépeket mindig tiszta állapotban. 6. Indulás előtt és a vetőgép üzembeállításakor ellenőrizze a gép környékét, hogy nem tartózkodik e ott illetéktelen személy (gyermek). Ügyeljen, hogy biztosítva legyen a szükséges látómező. 7. A szállítás, illetve munkavégzés során nem tartózkodhat senki a vetőgépen. 8. A vetőgépet csak előírás szerint szabad csatlakoztatni a traktorhoz, a csatlakoztatáshoz csak megfelelő kapcsoló berendezést használjon. 9. A vetőgép le, - vagy felkapcsolása a traktorról, vagy a traktorra nagy elővigyázatosságot igényel! 10. A támasztó berendezések fel, vagy leszerelésekor a gépet megfelelő helyzetbe kell állítani (gondoskodni kell arról, hogy a gép véletlenül el ne billenhessen). 11. A traktor pótsúlyait gondosan és csak az előirt rögzítési pontokhoz szabad szerelni! 12. A megengedett tengelyterhelést ne lépje túl, a maximális terhelhetőséget tartsa be és a gép szállításakor vegye figyelembe annak méreteit! 13. A traktor megfelelő pótsúlyozásával mindenkor biztosítani kell a kormányozhatóság feltételeit. 14. Szállításkor a gépre fel kell szerelni és ellenőrizni kell az előírás szerinti berendezéseket, mint pl. világítóés fényjelző berendezéseket. 15. Haladás közben sohasem szabad a vezetőülést elhagyni! 16. A függesztett vetőgép, valamint a felszerelt pótsúlyok megváltoztatják a traktor menettulajdon-ságait, kormányozhatóságát és a fékhatást. Ügyeljen a traktor kormányozhatóságára és a fékek megfelelő működésére. 17. Irányváltoztatáskor legyen óvatos, nehogy a gép kisodródjon, ügyeljen a gép lengő tömegére. 18. Csak akkor állítsa a gépet üzembe, ha minden védőfelszerelés megfelelően fel van szerelve! 19. A gép közelében tartózkodni az üzemeltetés alatt tilos! 20. Tilos a forgó és lengő géprészek közelében tartózkodni! 21. Hidraulikus nyomjelzőket csak akkor szabad működtetni, ha a lengési tartományukban senki nem tartózkodik! 22. A távvezérelt részeknél (pl. hidraulika) szakadások kidörzsölődések keletkezhetnek! 23. A traktor elhagyása előtt a munkagépet a talajra kell ereszteni, a motort le kell állítani és a gyújtáskulcsot ki kell húzni.! 13

14 24. A traktor és a munkagép között senki sem tartózkodhat anélkül, hogy a traktor a kézifékkel, vagy támasztóékkel elgördülés ellen ne lenne biztosítva! 25. A nyomjelzőt szállítási helyzetben rögzíteni kell! A függesztett munkagépek biztonságtechnikai előírásai Mielőtt a gépet a traktor függesztő berendezéséhez csatlakoztatná a kezelőszerveket ill. elemeket olyan helyzetbe kell állítani, hogy a függesztő mű véletlen emelése, vagy süllyesztése ki legyen zárva! 1. A három pont függesztésnél a traktor és a munkagép csatlakozó méretei azonos kategóriájúak kell legyenek, vagy ha nem, a csatlakozó méreteket szakszerűen egyeztetni kell! 2. A függesztő rudazat környékén egy esetleges tömlőszakadás miatt balesetveszély áll fenn! 3. A függesztő szerkezet külső működtetése esetén nem szabad a traktor és a munkagép között állni! 4. A munkagép szállítási helyzetében mindig gondoskodni kell a traktor függesztő mű elegendő oldalirányú lengés biztosítására! 6. A függesztett munkagépet, közút igénybevétele esetén, véletlen elmozdulás ellen biztosítani kell! Biztonságtechnikai előírások hidraulikus berendezés működtetése esetén A hidraulikus berendezés nagy nyomás alatt áll! 1. A hidraulika tömlők traktorhoz történő csatlakoztatásakor ügyelni kell arra, hogy a rendszer mind a traktor oldaláról, mind pedig a munkagép oldaláról nyomásmentes legyen. 2. A traktor és a munkagép között a hidraulikus gyorskapcsolók illetve az ellendarabok meg kell legyenek jelölve, hogy az ellenkező irányú működtetés ki legyen zárva! A csatlakozók fordított kapcsolása Pl. süllyesztés / emelés megfordítása baleset forrása lehet. 3. A hidraulikus tömlőket rendszeresen ellenőrizni kell és sérülés, vagy elöregedés jelei esetén ki kell cserélni 4. azokat. A kicserélt tömlők minősége meg kell egyezzen a gyárival! 4. Az olajszivárgás helyének a megállapítása során a balesetek megelőzése érdekében használjon megfelelő segédeszközt! 5. A nagy nyomás alatt kilépő folyadékok (hidraulika olaj) áthatolhatnak a bőrön és súlyos sérüléseket okozhatnak! Sérülés esetén forduljon azonnal orvoshoz! Fertőzés veszély! 6. A hidraulikus berendezéseknél végzendő munkák megkezdése előtt a munkagépet le kell engedni, a berendezést nyomás mentesíteni kell és a motort le kell állítani! 14

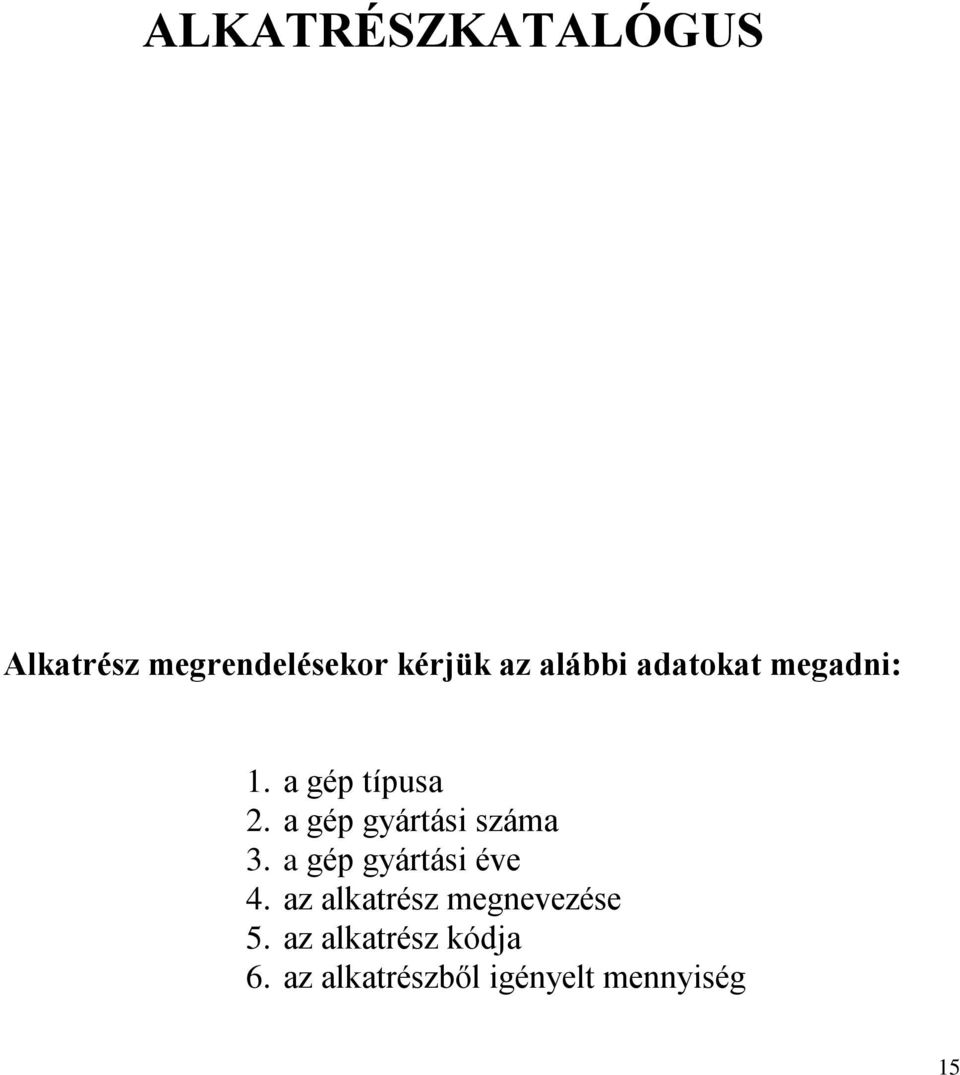

15 ALKATRÉSZKATALÓGUS Alkatrész megrendelésekor kérjük az alábbi adatokat megadni: 1. a gép típusa 2. a gép gyártási száma 3. a gép gyártási éve 4. az alkatrész megnevezése 5. az alkatrész kódja 6. az alkatrészből igényelt mennyiség 15

16 Alkatrész jegyzék 1/1-3. magadagoló skála 1/4-5. hektár számláló konzolja 1/6. hektár számláló 1/7-8. hektár számláló hajtó tárcsája 1/9-11. magadagoló kar 1/12. boltozódás gátló 1/13. magadagoló tengely 1/ maggarat zárólemez 1/18. kombinált vetőelem 1/ magadagoló ház 1/ magadagoló elem 1/ vetőelemek tengelye 1/29. magtartály 1/30. hajtó lánc 1/ sebességváltó lánckereke 1/ sebességváltó skála 1/ sebességváltó kar 1/39. védőburkolat 1/40. sebességváltó 1/42. tartály fedél 1/ magszint jelző 2/1. csavar 2/2. sebességváltó tartólemez 2/3. tömítés /4. anya 2/5. olaj beöntőnyílás csavarja 1/2" 2/4-7. kémlelő nyílás 2/8. sebességváltó ház 2/9. tartó csavar 2/10. hajtótengely persely 2/11. váltókar tengely persely 2/12. olaj leeresztő csavar 2/13. vezérlő bütyök 2/ retesz 2/16. hajtó tengely 2/17. sebesség szabályzó 2/18. sebességváltó fedél 2/19. retesz 2/20. szabadonfutó tengely 2/22. összekötő rúd rúgó 2/23. összekötő rúd gyűrű 2/24. összekötő rúd 2/25. összekötő rúd görgő 2/26. szabadonfutó kerék 2/27. alátét lemez 2/28. rögzítőgyűrű 2/29. fedél csavar 2/30. vezetőcsap 2/ sebességváltókar és skála 3/1. porvédő fedél 3/2. rögzítőgyűrű 3/3. tömítés 3/4-5. csapágy 60042RS 3/6. tárcsa agy 3/7. tárcsa 3/8-10. nyomjelző kar 3/12. nyomjelző rögzítő 3/ görgő 3/ láncfeszítő összeállítás 3/20. nyomjelző állító lánc 3/ csoroszlya mélységállító 3/25. nyomjelző hidraulika tömlő 3/27. munkahenger 3/28. függesztőcsap 3/29. váz 3/30. csoroszlya mélységállító kar 3/ függesztőrúd 3/33. rögzítőgyűrű 3/34. tömítés 3/35. csapágy 62052RS 3/36. lánckerék 3/37. csapágy 62062RS 3/38. kerékagy 3/39. kerék (5.00/15-R45) 3/40. csoroszlyatartó rúd 3/41. anya 3/42. csoroszlya feszítő fészek 3/43. magvezető asztal 3/44. magvezető felső gumiharang 3/45. teleszkópos magvezető cső 3/46. csoroszlya felső bilincs 3/47. csoroszlya feszítő rúgó 3/48. csoroszlya felső rögzítő lap 3/49. csoroszlya rögzítő kengyel 3/50. csoroszlya alsó rögzítő kengyel 3/51. anya 3/52. csavar 3/53. csoroszlya 3/54. csoroszlya feszítő rúd 3/55. lánc feszítő rúgó 3/56. magvezető alsó gumiharang 4/1. fellépő rács 4/2. takaróborona tartórúd 4/3. csavar 4/4. rögzítő lemez 4/5-6. rúgós boronafog 4/7. anya 4/8-9. csavar és anya 4/10. függesztő kar 4/11. feszítő rúgó 4/12. rögzítő csavar 4/13. rúgós csapszeg 4/14. feszítő rúd 16

17 Robbantott ábrák 17

18 18

19 19

20 20

21 VETÉSI TÁBLÁZAT A vetési táblázat csak tájékoztató jellegű, mivel ugyanabból a vetőmag fajtából jelentősen változhat a kijuttatott mennyiség a por- és nedvességtartalom, illetve a konkrét fajsúly függvényében. A pontos vetés érdekében ajánlatos a munka megkezdése előtt a még álló géppel vetési próbát, leforgatást végezni. Így lehetővé válik a követelményekhez igazodó precíz gépbeállítás. Megjegyzés: Amennyiben a táblázatban feltüntetettektől eltérő sortávolságra kívánnak vetni, a következő képlettel kell a hektáronkénti elvetendő anyag mennyiségét meghatározni. sortávolság a hozzá rendelt mag mennyiség az új sortávolság = vetendő mag mennyiség (kg/ha) Például búzát kell vetni 140 mm sortávolsággal, ami nem található meg a táblázatban. Válasszuk ki a 140 mm-hez legközelebbi sortávolságot. A táblázatban ez a 147 mm. Ebből az oszlopból kiolvasható, hogy a sebességváltó 23-as és a zárólemezek 2-es állásánál a kiszórandó mennyiség 190 kg/hektár. A 140 mm-es sortávolság esetén a hektáranként szükséges vetőmag mennyisége tehát: = 199,5 kg. LEFORGATÁS VETÉSI PRÓBA ÁLLÓ GÉPPEL A leforgatáshoz szükséges tudni, hogy a próba során hányszor kell megforgatnunk a gép kerekét. Ez a gépünk adatainak ismeretében az A táblázatból kiolvasható. (lásd lentebb). Europa HDK/DDK -25 Europa HDK/DDK-33 kerék mérete munkaszélesség 3 m 4 m csoroszlyák száma 25 db 33 db sortávolság 120 mm 120 mm (Az kerékméretnél a 3 m-es munkaszélességhez 17, a 4 m-es munkaszélességhez 12,5 kerékfordulat tartozik a táblázatban.) Miután a vetőgépet a kezelési útmutatóban leírtak szerint alkalmassá tettük a leforgatásra, állítsuk be a vetendő magnak megfelelően a vetőelemeket, a zárólemezeket, a magadagoló karját és a sebességváltót. Végezzük el a próbát a kerék megadott számú előreforgatásával. Mérjük meg a magtartó vályúban felfogott vetőmag súlyát. Szorozzuk meg ezt az értéket 100-al, így megkapjuk a hektáronként felhasználandó mag mennyiségét. Ha ez eltár az általunk tervezettől, módosítani kell a sebességváltó vagy a magadagoló állását. Megjegyzés: A sebességváltó helyzetét, illetve a magadagoló állását előzetesen szintén a vetési táblázatból határozhatjuk meg. Ki kell keresnünk a vetendő maghoz tartozó, az igényeinkhez legközelebb eső mennyiségi adatot. Például búzából 120 mm-es sortávolság mellett 230 kg-ot szeretnénk hektáronként elvetni. A táblázat szerint a magadagoló 2-es, a sebességváltó 23-as állása 235 kg kijuttatását teszi lehetővé. Célszerű tehát a sebességváltót a 22-es pozícióba állítani és így elvégezni a leforgatást. 21

22 A HEKTÁRSZÁMLÁLÓ Az adott időegység alatt elvetett terület nagyságát a következők szerint tudjuk meghatározni. Tegyük fel, hogy a hektárszámlálón látható szám Mivel a gépünk munkaszélessége 3 m, ehhez az A táblázatban a 4,747 koefficiens tartozik. Így a bevetett terület: ,747 = 6266 m 2, azaz 0,6266 ha. A TÁBLÁZAT A leforgatási kerékfordulat és a hektárszámláló koefficiensének meghatározására. Munkaszélesség/m Kerék mérete: Kerékfordulat Koefficiens 3, ,747 4,00 12,5 6,329 Az e tájékoztatóban megadott adatok tájékoztató jellegűek, a gépek paramétereit a gyártó minden előzetes tájékoztatás nélkül módosíthatja. Minden esetben a gép kezelőjének a feladata és felelőssége, hogy ügyeljen a megfelelő beállításra, ellenőrizze a vetés folyamatát és a gép minden részének megfelelő működését. A gyártó és a forgalmazó visszautasít minden felelősséget a gép helytelen használatából eredő károkkal kapcsolatban. Az Önök által megvásárolt vetőgép kiváló minőségű, ezért nagyon fontos a megfelelő tisztántartása és rendszeres karbantartása a legjobb minőségű vetés érdekében. 22

23 VETÉSI TÁBLÁZAT
