kapilláriscső gégecső acél rozsdamentes acél tefloncső kapilláriscső NE HASZNÁLJUK! Kapcsolóállás gáz használatához Kapcsolás gáz nélküli munkához

Átírás

1 Használati útmutató

2 acél rozsdamentes acél gégecső NE HASZNÁLJUK! kapilláriscső kapilláriscső tefloncső Kapcsolóállás gáz használatához Kapcsolás gáz nélküli munkához Gáznélküli hegesztőpisztoly Adapter (041868) NEM KELL! vagy

3

4 Kézi - manuális mód Szinergikus mód

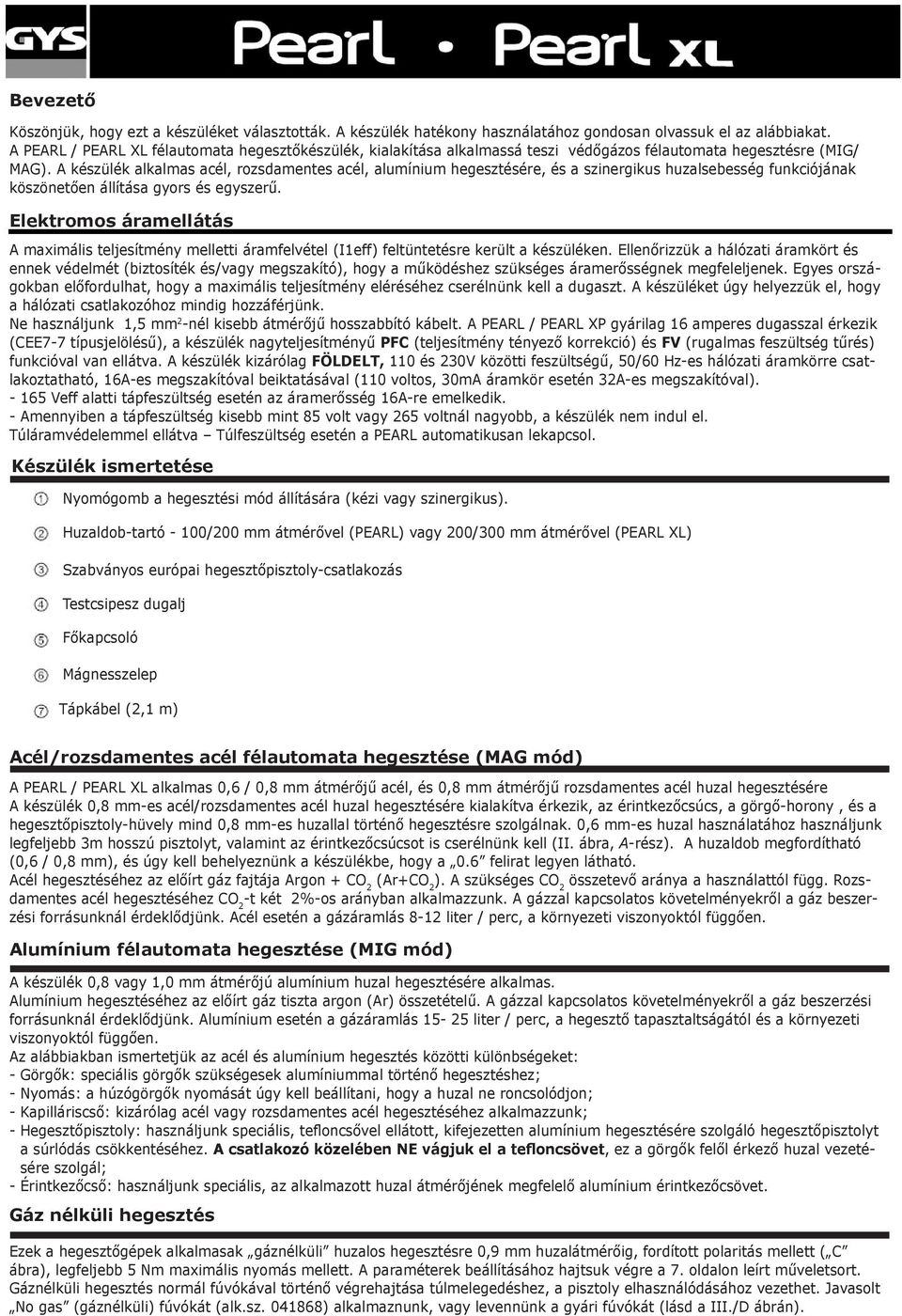

5 Bevezető Köszönjük, hogy ezt a készüléket választották. A készülék hatékony használatához gondosan olvassuk el az alábbiakat. A PEARL / PEARL XL félautomata hegesztőkészülék, kialakítása alkalmassá teszi védőgázos félautomata hegesztésre (MIG/ MAG). A készülék alkalmas acél, rozsdamentes acél, alumínium hegesztésére, és a szinergikus huzalsebesség funkciójának köszönetően állítása gyors és egyszerű. Elektromos áramellátás A maximális teljesítmény melletti áramfelvétel (I1eff) feltüntetésre került a készüléken. Ellenőrizzük a hálózati áramkört és ennek védelmét (biztosíték és/vagy megszakító), hogy a működéshez szükséges áramerősségnek megfeleljenek. Egyes országokban előfordulhat, hogy a maximális teljesítmény eléréséhez cserélnünk kell a dugaszt. A készüléket úgy helyezzük el, hogy a hálózati csatlakozóhoz mindig hozzáférjünk. Ne használjunk 1,5 mm 2 -nél kisebb átmérőjű hosszabbító kábelt. A PEARL / PEARL XP gyárilag 16 amperes dugasszal érkezik (CEE7-7 típusjelölésű), a készülék nagyteljesítményű PFC (teljesítmény tényező korrekció) és FV (rugalmas feszültség tűrés) funkcióval van ellátva. A készülék kizárólag FÖLDELT, 110 és 230V közötti feszültségű, 50/60 Hz-es hálózati áramkörre csatlakoztatható, 16A-es megszakítóval beiktatásával (110 voltos, 30mA áramkör esetén 32A-es megszakítóval) Veff alatti tápfeszültség esetén az áramerősség 16A-re emelkedik. - Amennyiben a tápfeszültség kisebb mint 85 volt vagy 265 voltnál nagyobb, a készülék nem indul el. Túláramvédelemmel ellátva Túlfeszültség esetén a PEARL automatikusan lekapcsol. Készülék ismertetése Nyomógomb a hegesztési mód állítására (kézi vagy szinergikus). Huzaldob-tartó - 100/200 mm átmérővel (PEARL) vagy 200/300 mm átmérővel (PEARL XL) Szabványos európai hegesztőpisztoly-csatlakozás Testcsipesz dugalj Főkapcsoló Mágnesszelep Tápkábel (2,1 m) Acél/rozsdamentes acél félautomata hegesztése (MAG mód) A PEARL / PEARL XL alkalmas 0,6 / 0,8 mm átmérőjű acél, és 0,8 mm átmérőjű rozsdamentes acél huzal hegesztésére A készülék 0,8 mm-es acél/rozsdamentes acél huzal hegesztésére kialakítva érkezik, az érintkezőcsúcs, a görgő-horony, és a hegesztőpisztoly-hüvely mind 0,8 mm-es huzallal történő hegesztésre szolgálnak. 0,6 mm-es huzal használatához használjunk legfeljebb 3m hosszú pisztolyt, valamint az érintkezőcsúcsot is cserélnünk kell (II. ábra, A-rész). A huzaldob megfordítható (0,6 / 0,8 mm), és úgy kell behelyeznünk a készülékbe, hogy a 0.6 felirat legyen látható. Acél hegesztéséhez az előírt gáz fajtája Argon + CO 2 (Ar+CO 2 ). A szükséges CO 2 összetevő aránya a használattól függ. Rozsdamentes acél hegesztéséhez CO 2 -t két 2%-os arányban alkalmazzunk. A gázzal kapcsolatos követelményekről a gáz beszerzési forrásunknál érdeklődjünk. Acél esetén a gázáramlás 8-12 liter / perc, a környezeti viszonyoktól függően. Alumínium félautomata hegesztése (MIG mód) A készülék 0,8 vagy 1,0 mm átmérőjú alumínium huzal hegesztésére alkalmas. Alumínium hegesztéséhez az előírt gáz tiszta argon (Ar) összetételű. A gázzal kapcsolatos követelményekről a gáz beszerzési forrásunknál érdeklődjünk. Alumínium esetén a gázáramlás liter / perc, a hegesztő tapasztaltságától és a környezeti viszonyoktól függően. Az alábbiakban ismertetjük az acél és alumínium hegesztés közötti különbségeket: - Görgők: speciális görgők szükségesek alumíniummal történő hegesztéshez; - Nyomás: a húzógörgők nyomását úgy kell beállítani, hogy a huzal ne roncsolódjon; - Kapilláriscső: kizárólag acél vagy rozsdamentes acél hegesztéséhez alkalmazzunk; - Hegesztőpisztoly: használjunk speciális, tefloncsővel ellátott, kifejezetten alumínium hegesztésére szolgáló hegesztőpisztolyt a súrlódás csökkentéséhez. A csatlakozó közelében NE vágjuk el a tefloncsövet, ez a görgők felől érkező huzal vezetésére szolgál; - Érintkezőcső: használjunk speciális, az alkalmazott huzal átmérőjének megfelelő alumínium érintkezőcsövet. Gáz nélküli hegesztés Ezek a hegesztőgépek alkalmasak gáznélküli huzalos hegesztésre 0,9 mm huzalátmérőig, fordított polaritás mellett ( C ábra), legfeljebb 5 Nm maximális nyomás mellett. A paraméterek beállításához hajtsuk végre a 7. oldalon leírt műveletsort. Gáznélküli hegesztés normál fúvókával történő végrehajtása túlmelegedéshez, a pisztoly elhasználódásához vezethet. Javasolt No gas (gáznélküli) fúvókát (alk.sz ) alkalmaznunk, vagy levennünk a gyári fúvókát (lásd a III./D ábrán).

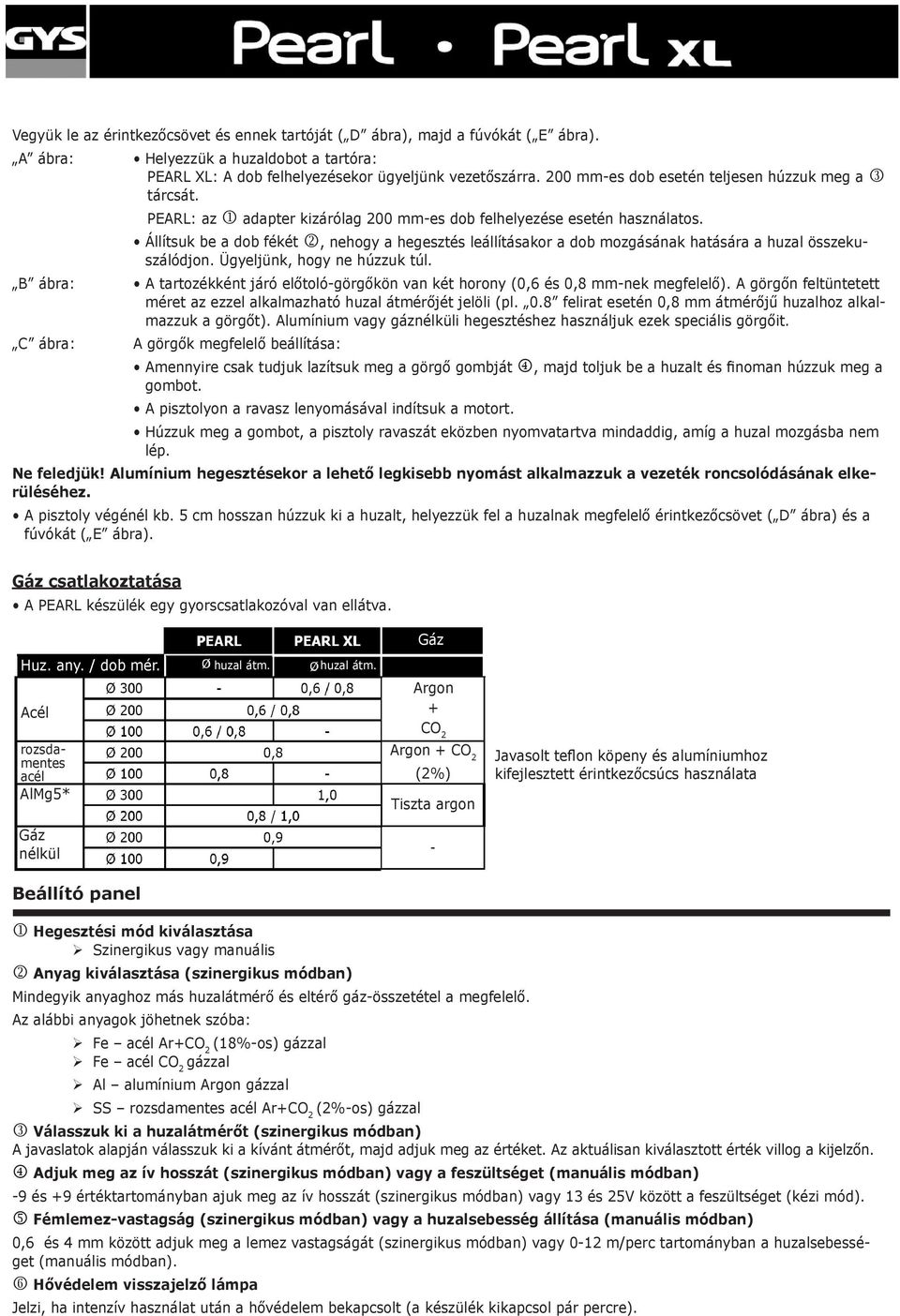

6 Vegyük le az érintkezőcsövet és ennek tartóját ( D ábra), majd a fúvókát ( E ábra). A ábra: Helyezzük a huzaldobot a tartóra: PEARL XL: A dob felhelyezésekor ügyeljünk vezetőszárra. 200 mm-es dob esetén teljesen húzzuk meg a l tárcsát. PEARL: az j adapter kizárólag 200 mm-es dob felhelyezése esetén használatos. Állítsuk be a dob fékét k, nehogy a hegesztés leállításakor a dob mozgásának hatására a huzal összekuszálódjon. Ügyeljünk, hogy ne húzzuk túl. B ábra: A tartozékként járó előtoló-görgőkön van két horony (0,6 és 0,8 mm-nek megfelelő). A görgőn feltüntetett méret az ezzel alkalmazható huzal átmérőjét jelöli (pl. 0.8 felirat esetén 0,8 mm átmérőjű huzalhoz alkalmazzuk a görgőt). Alumínium vagy gáznélküli hegesztéshez használjuk ezek speciális görgőit. C ábra: A görgők megfelelő beállítása: Amennyire csak tudjuk lazítsuk meg a görgő gombját m, majd toljuk be a huzalt és finoman húzzuk meg a gombot. A pisztolyon a ravasz lenyomásával indítsuk a motort. Húzzuk meg a gombot, a pisztoly ravaszát eközben nyomvatartva mindaddig, amíg a huzal mozgásba nem lép. Ne feledjük! Alumínium hegesztésekor a lehető legkisebb nyomást alkalmazzuk a vezeték roncsolódásának elkerüléséhez. A pisztoly végénél kb. 5 cm hosszan húzzuk ki a huzalt, helyezzük fel a huzalnak megfelelő érintkezőcsövet ( D ábra) és a fúvókát ( E ábra). Gáz csatlakoztatása A PEARL készülék egy gyorscsatlakozóval van ellátva. Gáz Huz. any. / dob mér. huzal átm. huzal átm. Acél rozsdamentes acél AlMg5* Gáz nélkül Beállító panel Argon + CO 2 Argon + CO 2 (2%) Tiszta argon Javasolt teflon köpeny és alumíniumhoz kifejlesztett érintkezőcsúcs használata j Hegesztési mód kiválasztása Szinergikus vagy manuális k Anyag kiválasztása (szinergikus módban) Mindegyik anyaghoz más huzalátmérő és eltérő gáz-összetétel a megfelelő. Az alábbi anyagok jöhetnek szóba: Fe acél Ar+CO 2 (18%-os) gázzal Fe acél CO 2 gázzal Al alumínium Argon gázzal SS rozsdamentes acél Ar+CO 2 (2%-os) gázzal l Válasszuk ki a huzalátmérőt (szinergikus módban) A javaslatok alapján válasszuk ki a kívánt átmérőt, majd adjuk meg az értéket. Az aktuálisan kiválasztott érték villog a kijelzőn. m Adjuk meg az ív hosszát (szinergikus módban) vagy a feszültséget (manuális módban) -9 és +9 értéktartományban ajuk meg az ív hosszát (szinergikus módban) vagy 13 és 25V között a feszültséget (kézi mód). n Fémlemez-vastagság (szinergikus módban) vagy a huzalsebesség állítása (manuális módban) 0,6 és 4 mm között adjuk meg a lemez vastagságát (szinergikus módban) vagy 0-12 m/perc tartományban a huzalsebességet (manuális módban). o Hővédelem visszajelző lámpa Jelzi, ha intenzív használat után a hővédelem bekapcsolt (a készülék kikapcsol pár percre).

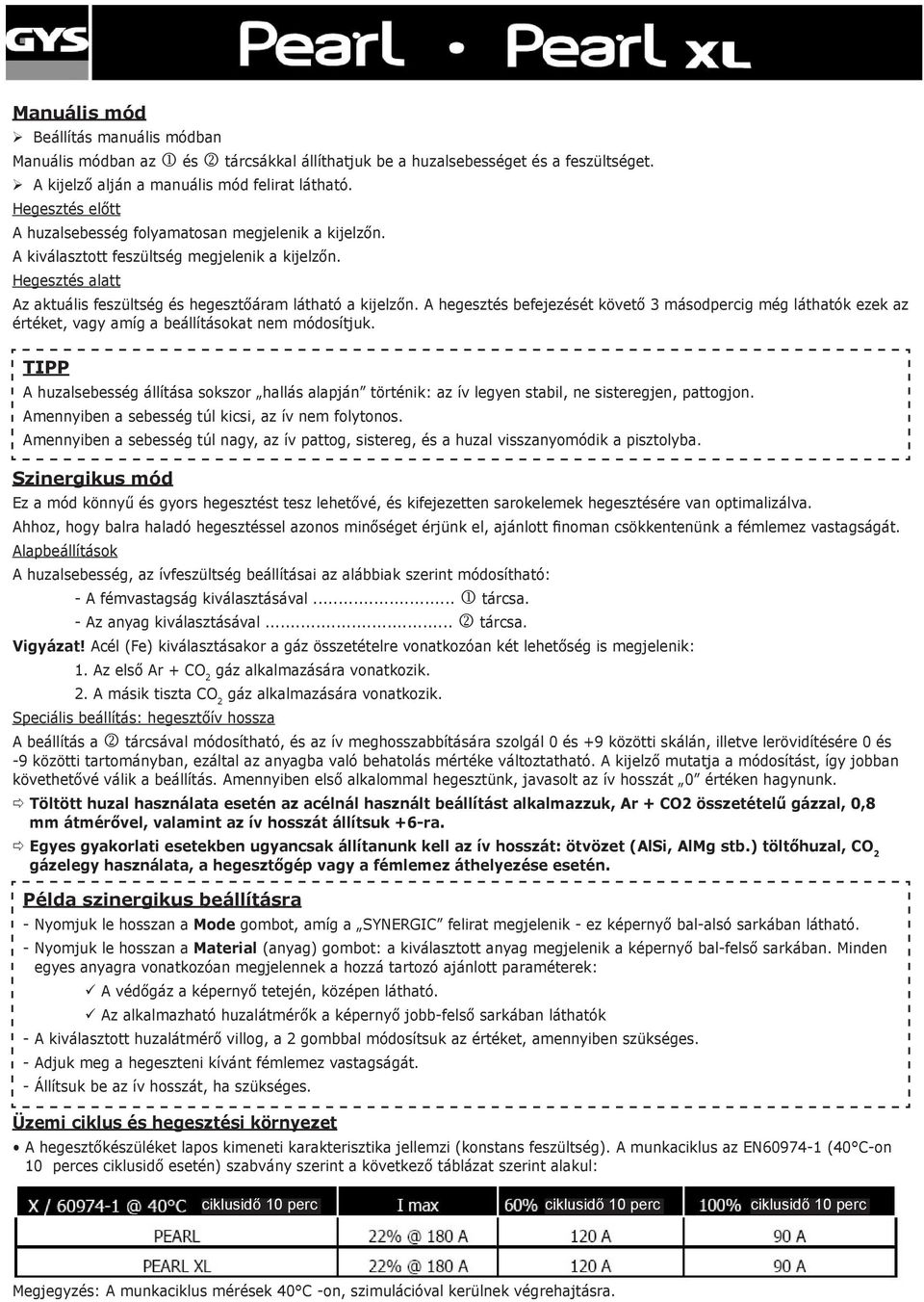

7 Manuális mód Beállítás manuális módban Manuális módban az j és k tárcsákkal állíthatjuk be a huzalsebességet és a feszültséget. A kijelző alján a manuális mód felirat látható. Hegesztés előtt A huzalsebesség folyamatosan megjelenik a kijelzőn. A kiválasztott feszültség megjelenik a kijelzőn. Hegesztés alatt Az aktuális feszültség és hegesztőáram látható a kijelzőn. A hegesztés befejezését követő 3 másodpercig még láthatók ezek az értéket, vagy amíg a beállításokat nem módosítjuk. TIPP A huzalsebesség állítása sokszor hallás alapján történik: az ív legyen stabil, ne sisteregjen, pattogjon. Amennyiben a sebesség túl kicsi, az ív nem folytonos. Amennyiben a sebesség túl nagy, az ív pattog, sistereg, és a huzal visszanyomódik a pisztolyba. Szinergikus mód Ez a mód könnyű és gyors hegesztést tesz lehetővé, és kifejezetten sarokelemek hegesztésére van optimalizálva. Ahhoz, hogy balra haladó hegesztéssel azonos minőséget érjünk el, ajánlott finoman csökkentenünk a fémlemez vastagságát. Alapbeállítások A huzalsebesség, az ívfeszültség beállításai az alábbiak szerint módosítható: - A fémvastagság kiválasztásával... j tárcsa. - Az anyag kiválasztásával... k tárcsa. Vigyázat! Acél (Fe) kiválasztásakor a gáz összetételre vonatkozóan két lehetőség is megjelenik: 1. Az első Ar + CO 2 gáz alkalmazására vonatkozik. 2. A másik tiszta CO 2 gáz alkalmazására vonatkozik. Speciális beállítás: hegesztőív hossza A beállítás a k tárcsával módosítható, és az ív meghosszabbítására szolgál 0 és +9 közötti skálán, illetve lerövidítésére 0 és -9 közötti tartományban, ezáltal az anyagba való behatolás mértéke változtatható. A kijelző mutatja a módosítást, így jobban követhetővé válik a beállítás. Amennyiben első alkalommal hegesztünk, javasolt az ív hosszát 0 értéken hagynunk. Töltött huzal használata esetén az acélnál használt beállítást alkalmazzuk, Ar + CO2 összetételű gázzal, 0,8 mm átmérővel, valamint az ív hosszát állítsuk +6-ra. Egyes gyakorlati esetekben ugyancsak állítanunk kell az ív hosszát: ötvözet (AlSi, AlMg stb.) töltőhuzal, CO 2 gázelegy használata, a hegesztőgép vagy a fémlemez áthelyezése esetén. Példa szinergikus beállításra - Nyomjuk le hosszan a Mode gombot, amíg a SYNERGIC felirat megjelenik - ez képernyő bal-alsó sarkában látható. - Nyomjuk le hosszan a Material (anyag) gombot: a kiválasztott anyag megjelenik a képernyő bal-felső sarkában. Minden egyes anyagra vonatkozóan megjelennek a hozzá tartozó ajánlott paraméterek: A védőgáz a képernyő tetején, középen látható. Az alkalmazható huzalátmérők a képernyő jobb-felső sarkában láthatók - A kiválasztott huzalátmérő villog, a 2 gombbal módosítsuk az értéket, amennyiben szükséges. - Adjuk meg a hegeszteni kívánt fémlemez vastagságát. - Állítsuk be az ív hosszát, ha szükséges. Üzemi ciklus és hegesztési környezet A hegesztőkészüléket lapos kimeneti karakterisztika jellemzi (konstans feszültség). A munkaciklus az EN (40 C-on 10 perces ciklusidő esetén) szabvány szerint a következő táblázat szerint alakul: ciklusidő 10 perc ciklusidő 10 perc ciklusidő 10 perc Megjegyzés: A munkaciklus mérések 40 C -on, szimulációval kerülnek végrehajtásra.

8 A készülékek A-osztályba tartoznak, ezeket ipari vagy professzionális környezetben történő használatra tervezték. Eltérő környezetben nehézséget okozhat az elektromágneses kompatibilitás biztosítása, a sugárzás valamint a vezetett zavaró elektromos jelek miatt. A PEARL és PEARL XL készülékek megfelelnek meg az IEC szabványnak. Hővédelem A készülék egy több sebességfokozatú ventilátorral van ellátva, melyet egy belső hőfokmérő vezérel. Amint a készülék hővédelme bekapcsol, a készülék már nem ad le áramot. A kijelzőn megjelenik a túlmelegedést jelző piktogram, és folyamatosan villog, amíg a készülék hőmérséklete normál értékre vissza nem esik. Ne fedjük le, ne helyezzünk tárgyat a ventilátor nyílásai köré, hagyjuk szabadon áramlani a levegőt. Amíg a készülék hővédelme bekapcsolt állapotban van (vagyis a készülék túlmelegedett állapotban van), hagyjuk áram alatt a készüléket, hogy vissza tudjon hűlni. Általános utasítások A hegesztés normál szabályait szigorúan tartsuk be. Ne dolgozzunk nedves, párás környezetben. Csakis jól szellőző helyiségben dolgozzunk. Karbantartás Karbantartást kizárólag erre képesített szakember végezhet. Kapcsoljuk ki a készüléket, győződjünk meg róla, hogy ki van húzva a hálózati csatlakozóból, és hogy a belső ventilátor álló helyzetben legyen, csak ezután kezdjünk a munkának. (VESZÉLY: Nagyfeszültség, nagy áramerősség!) GYS javaslata szerint évente két-három alkalommal vegyük le az acél fedelet, és távolítsuk el a port, koszt. Ilyen alkalmakkor szakemberrel - és áramvédelemmel ellátott szerszámmal - nézessük át az elektromos csatlakozókat. Rendszeresen ellenőrizzük a tápkábel állapotát. Sérülés esetén gyári tápkábellel cseréljük a régit. Ellenőrizzük, hogy a szellőzőnyílásoknál a levegő útja szabad legyen, semmi sem fedheti ezeket. Biztonság Az ívhegesztés veszélyes, súlyos, esetleg halálos baleset is bekövetkezhet. Vigyázzunk magunkra, óvjuk magunkat és a környezetünkben tartózkodókat. Fontos, hogy az alábbi biztonsági tudnivalókat betartsuk: Ívhegesztés Az EN169 vagy EN379 szabványoknak megfelelő szűrővel ellátott sisakkal óvjuk magunkat. Eső, gőz, pára Tiszta, száraz környezetben használjuk a hegesztőgépet (légszennyezési mutató < 3), sík felületen, a hegesztendő munkadarabtól több mint egy méter távolságra. Ne dolgozzunk esőben, hóban. Elektromos áramütés A készüléket kizárólag földelt hálózati áramkörre csatlakoztassuk. Feszültség alatti alkatrészeket ne érintsük meg. Ellenőrizzük, hogy a hálózati áram megfelelő legyen a készülékhez. Leejtés Ne mozgassuk a készüléket emberek, tárgyak felett. Égési sérülések Viseljünk tűzálló védőruházatot (pamut, overál, farmer). Viseljünk védőszemüveget, tűzálló kötényt. Ügyeljünk, hogy mások ne tartózkodjanak a munkaterületen, és senki se nézzen a hegesztőívbe. Tűzálló védőfalak elhelyezésével óvjuk a környezetben tartózkodó embereket. Tűzveszély Távolítsunk el minden gyúlékony anyagot a munkaterületről. Ne dolgozzunk gyúlékony gázok mellett. Kibocsátott gázok, füst Ne lélegezzük be a hegesztőgázt és a füstöt. A készüléket jól szellőző környezetben, beltéri használat esetén mesterséges elszívás mellett használjuk. További Bármilyen hegesztési műveletet, amely... figyelmeztetések - áramütés kockázatának fokozottabban kitett helyiségben zajlik, - rosszul szellőző helyiségben zajlik, - gyúlékony gázok, robbanékony anyagok közelében zajlik,... egy felelős szakértővel engedélyeztetni kell, és gondoskodni kell róla, hogy erre felkészített személyzet lépjen közbe veszély esetén. A CEI/IEC direktívába foglalt műszaki védelmet kötelező megvalósítani. Magas helyen hegesztés szigorúan tilos, kivéve biztonsági állványt használunk. Szívritmus-szabályzót (pészmékert) viselő embereknek javasolt orvos tanácsát kikérni a készülék használatát megelőzően. Csövek kiolvasztásához ne használjuk a készüléket. Gázpalackok kezelésekor óvatosan járjunk el - fokozott veszélyt jelent, ha a palack vagy a szelep megsérül.

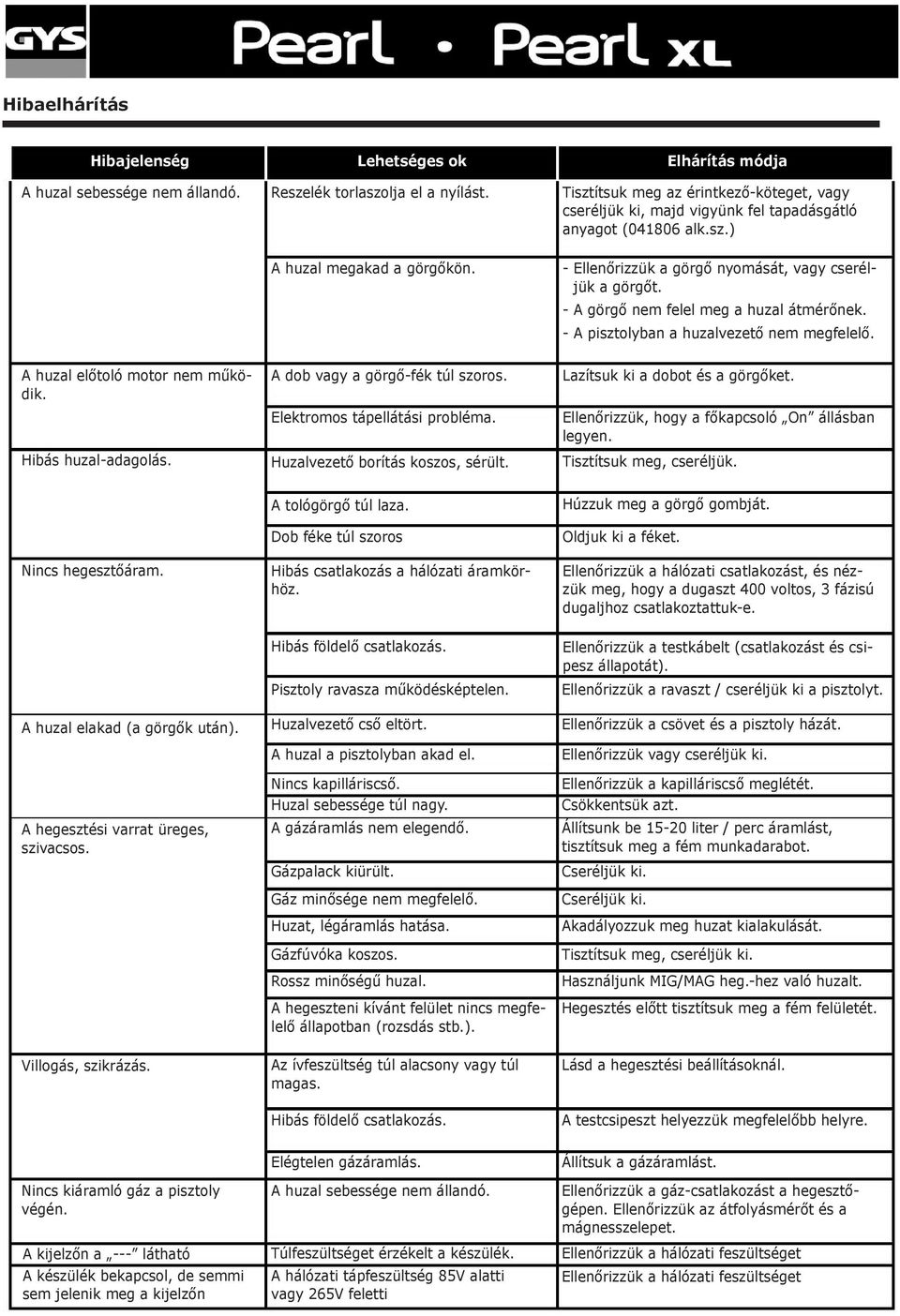

9 Hibaelhárítás Hibajelenség Lehetséges ok Elhárítás módja A huzal sebessége nem állandó. Reszelék torlaszolja el a nyílást. A huzal megakad a görgőkön. Tisztítsuk meg az érintkező-köteget, vagy cseréljük ki, majd vigyünk fel tapadásgátló anyagot ( alk.sz.) - Ellenőrizzük a görgő nyomását, vagy cseréljük a görgőt. - A görgő nem felel meg a huzal átmérőnek. - A pisztolyban a huzalvezető nem megfelelő. A huzal előtoló motor nem működik. Hibás huzal-adagolás. Nincs hegesztőáram. A huzal elakad (a görgők után). A hegesztési varrat üreges, szivacsos. Villogás, szikrázás. Nincs kiáramló gáz a pisztoly végén. A kijelzőn a --- látható A készülék bekapcsol, de semmi sem jelenik meg a kijelzőn A dob vagy a görgő-fék túl szoros. Elektromos tápellátási probléma. Huzalvezető borítás koszos, sérült. A tológörgő túl laza. Dob féke túl szoros Hibás csatlakozás a hálózati áramkörhöz. Hibás földelő csatlakozás. Pisztoly ravasza működésképtelen. Huzalvezető cső eltört. A huzal a pisztolyban akad el. Nincs kapilláriscső. Huzal sebessége túl nagy. A gázáramlás nem elegendő. Gázpalack kiürült. Gáz minősége nem megfelelő. Huzat, légáramlás hatása. Gázfúvóka koszos. Rossz minőségű huzal. A hegeszteni kívánt felület nincs megfelelő állapotban (rozsdás stb.). Az ívfeszültség túl alacsony vagy túl magas. Hibás földelő csatlakozás. Elégtelen gázáramlás. A huzal sebessége nem állandó. Túlfeszültséget érzékelt a készülék. A hálózati tápfeszültség 85V alatti vagy 265V feletti Lazítsuk ki a dobot és a görgőket. Ellenőrizzük, hogy a főkapcsoló On állásban legyen. Tisztítsuk meg, cseréljük. Húzzuk meg a görgő gombját. Oldjuk ki a féket. Ellenőrizzük a hálózati csatlakozást, és nézzük meg, hogy a dugaszt 400 voltos, 3 fázisú dugaljhoz csatlakoztattuk-e. Ellenőrizzük a testkábelt (csatlakozást és csipesz állapotát). Ellenőrizzük a ravaszt / cseréljük ki a pisztolyt. Ellenőrizzük a csövet és a pisztoly házát. Ellenőrizzük vagy cseréljük ki. Ellenőrizzük a kapilláriscső meglétét. Csökkentsük azt. Állítsunk be liter / perc áramlást, tisztítsuk meg a fém munkadarabot. Cseréljük ki. Cseréljük ki. Akadályozzuk meg huzat kialakulását. Tisztítsuk meg, cseréljük ki. Használjunk MIG/MAG heg.-hez való huzalt. Hegesztés előtt tisztítsuk meg a fém felületét. Lásd a hegesztési beállításoknál. A testcsipeszt helyezzük megfelelőbb helyre. Állítsuk a gázáramlást. Ellenőrizzük a gáz-csatlakozást a hegesztőgépen. Ellenőrizzük az átfolyásmérőt és a mágnesszelepet. Ellenőrizzük a hálózati feszültséget Ellenőrizzük a hálózati feszültséget

10 Megfelelőségi nyilatkozat Jelen útmutatóban ismertetett készülék megfelel a kis feszültségű berendezésekről szóló én elfogadott 2006/95/ EC direktívában foglaltaknak, valamint a i EMC 2004/108/EC utasításainak. Jelen megfelelőség vonatkozik a évi EN , a évi EN 50445, és a évi EN szabványoknak. A CE jelzés 2010-től kerül feltüntetésre.

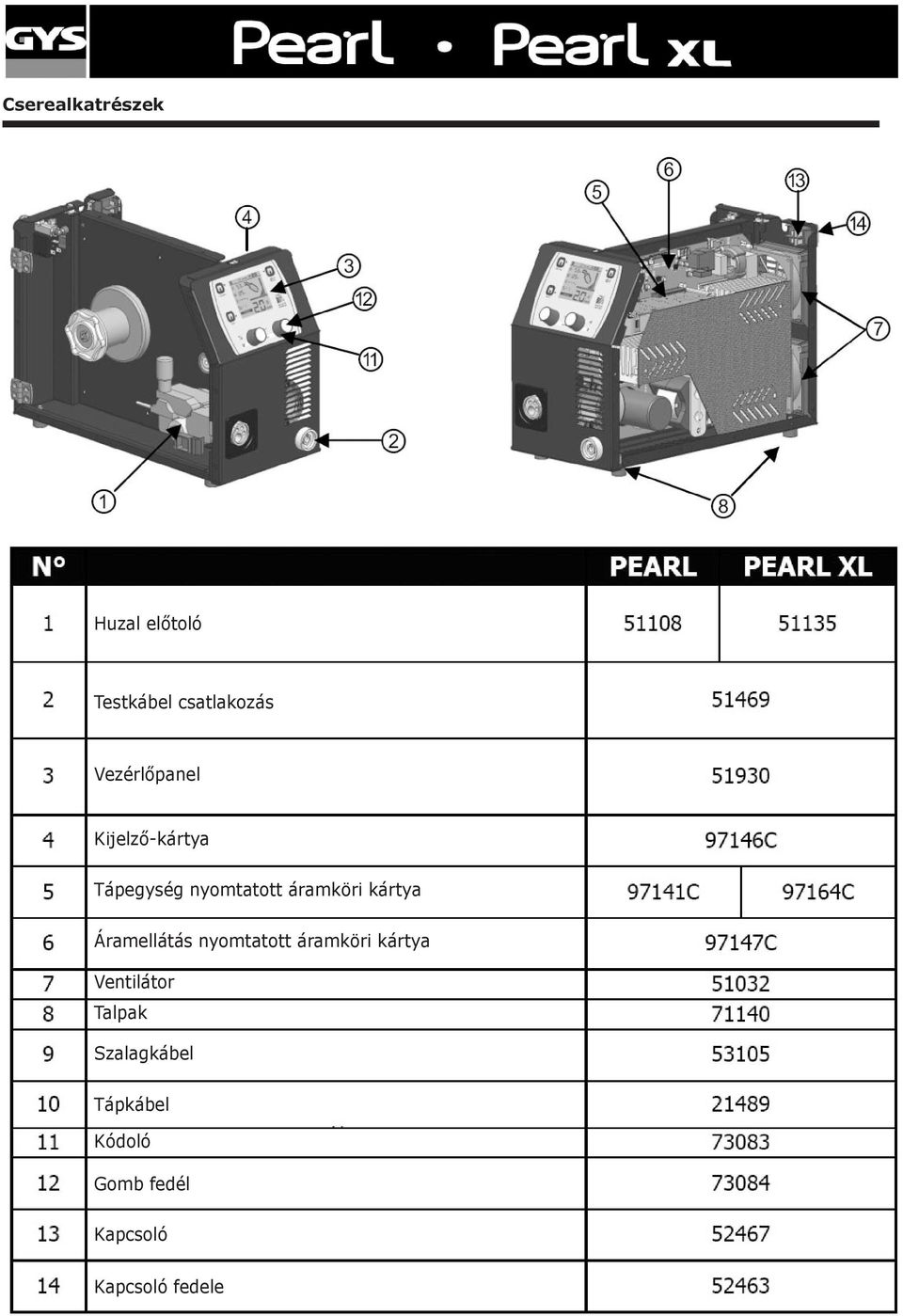

11 Cserealkatrészek Huzal előtoló Testkábel csatlakozás Vezérlőpanel Kijelző-kártya Tápegység nyomtatott áramköri kártya Áramellátás nyomtatott áramköri kártya Ventilátor Talpak Szalagkábel Tápkábel Kódoló Gomb fedél Kapcsoló Kapcsoló fedele

12 Áramköri rajzok

13 Piktogramok áramerősség - Amper Feszültség - Volt Frekvencia - Hertz Védelmi besorolás - Védett eső ellen, valamint veszélyes részekhez ujjunkkal nem érhetünk hozzá Hegesztő egyenáram Bemeneti feszültség: egyfázisú, 50 / 60 Hz-es váltakozó áram Névleges terhelés nélküli feszültség Névleges bemeneti (hálózati) feszültség Névleges maximális bemeneti áramerősség (effektív érték) Maximális effektív bemeneti áramerősség A készülék megfelel a hegesztőgépekre vonatkozó EN szabványnak Háromfázisos átalakító - egyenirányító Üzemi ciklus az EN szabványnak megfelelően (40 Celsius fokon 10 perc) I2: megfelelő szokványos hegesztőáram

14 Piktogramok U2: megfelelő terhelésnél a szokványos feszültség A hegesztési áramellátás megfelelő olyan hegesztési műveletek tápellátásának biztosítására, amelyek áramütés veszélyét fokozottan hordozó környezetben mennek végbe. Azonban a hegesztési forrás nem lehet ilyen helyen. A készülék megfelel az Európai Uniós direktíváknak. Megfelel a GOST/PCT szabványnak. Az elektromos ív az ember szemre és bőrre veszélyes sugárzást bocsát ki. Óvjuk magunkat. Szelektív selejtezés kötelező! Veszélyes hulladék! Olvassuk át a használati útmutató! Vigyázat! A hegesztés tüzet, robbanást okozhat!

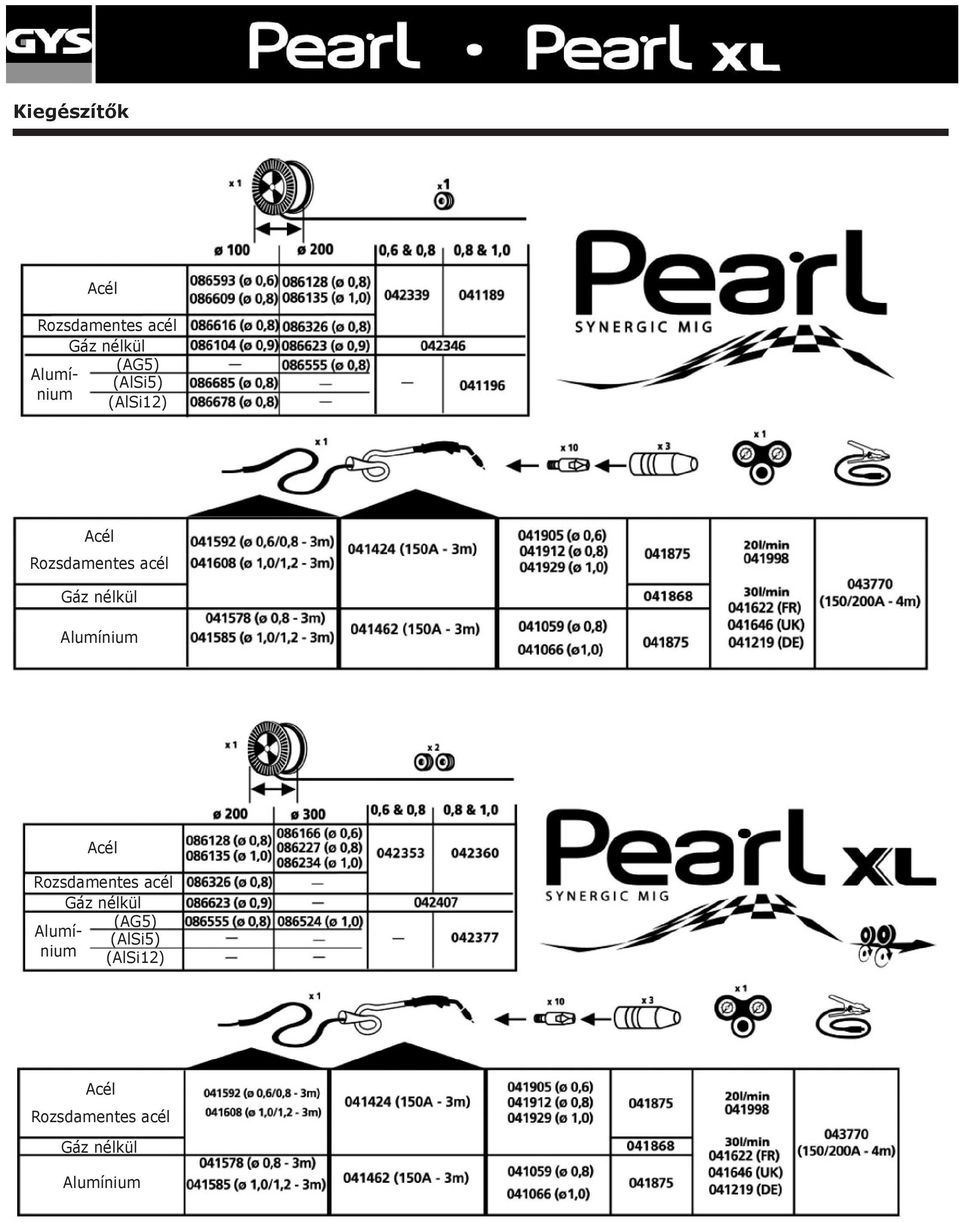

15 Kiegészítők Acél Acél Rozsdamentes acél Gáz nélkül Alumínium Acél Rozsdamentes acél Gáz nélkül (AG5) Alumínium (AlSi5) (AlSi12) Rozsdamentes acél Gáz nélkül (AG5) Alumínium (AlSi5) (AlSi12) Acél Rozsdamentes acél Gáz nélkül Alumínium
