1 Használati útmutató

2 acél rozsdamentes acél gégecső NE HASZNÁLJUK! kapilláriscső kapilláriscső tefloncső Kapcsolóállás gáz használatához Kapcsolás gáz nélküli munkához

3 Acél / rozsdamentes acél Acél Gáz nélkül Alumínium

4

5 Bevezető Köszönjük, hogy ezt a készüléket választották. A készülék hatékony használatához gondosan olvassuk el az alábbiakat. A SMARTMIG hagyományos hegesztőkészülék, amely alkalmas félautomata MIG/MAG (egyenáramú), valamint MMA (csak SMARTMIG 3P) hegesztésre. Ez a készülék bármilyen huzallal történő hegesztésre alkalmas: acél, rozsdamentes acél, alumínium, forrasztószer (gáz nélkül). A SMARTMIG 3P akár 3,2 mm vastagságú elektródával is képes dolgozni. A SMART funkció révén a készülék állítása rendkívül egyszerű. Elektromos áramellátás A készülék áramellátása 16A (CEE7/7) dugaszról történik. A készüléket földelt, 230 voltos (50/60 Hz) hálózati áramkörhöz csatlakoztassuk. A maximális teljesítmény melletti áramfelvétel (I1eff) feltüntetésre került a készüléken. Ellenőrizzük a hálózati áramkört és ennek védelmét (biztosíték és/vagy megszakító), hogy a működéshez szükséges áramerősségnek megfeleljenek (SMARTMIG 142: 13 amperes biztosíték; SMARTMIG 162/3P: 16 amperes). Egyes országokban előfordulhat, hogy a maximális teljesítmény eléréséhez cserélnünk kell a dugaszt. A készüléket úgy helyezzük el, hogy a hálózati csatlakozóhoz mindig hozzáférjünk. Készülék elemeinek ismertetése (2. oldal, I. ábra) Főkapcsoló Huzal-előtoló Tápkábel Hátsó kerekek (csak 162 és 3P) Hátsó fogantyú EURO-csatlakozó (csak 162 és 3P) Huzaldob-tartó 200 A-s gyorscsatlakozó (csak 3P) Gáz gyorscsatlakozó Első kerekek (csak 162 és 3P) Elülső fogantyú Rögzített tápkábel (csak 142 és 162) Vezérlőpanel és SMART funkció táblája Fordított polaritás ellen védő tok (csak 142 és 162) Acél/rozsdamentes acél (MAG mód) félautomata hegesztése (2. oldal) A készülék alkalmas 0,6 / 0,8 / 1 mm átmérőjű acél és rozsdamentes acél huzal hegesztésére (kivéve SMARTMIG 142), lásd a 2. oldalon a II/A ábrán. A készülék 0,8 mm-es acél/rozsdamentes acél huzal hegesztésére felkészítve érkezik, és az érintkezőcsúcs, a gégecső, és a hegesztőpisztoly-hüvely ezen használati módnak felel meg. 0,6 mm-es huzal használatához cserélnünk kell az érintkezőcsúcsot. A huzaldob megfordítható (0,6 / 0,8 mm), úgy kell behelyeznünk a készülékbe, hogy a 0.6 felirat legyen látható. 1,0 mm-es huzal hegesztéséhez speciális gégecsövet és érintkezőcsúcsot kell alkalmaznunk. Acél vagy rozsdamentes acél hegesztéséhez az előírt gáz fajtája Argon + CO 2 (Ar+CO 2 ). A szükséges CO 2 összetevő aránya a használattól függ. A gázzal kapcsolatos követelményekről a gáz beszerzési forrásunknál érdeklődjünk. Acél esetén a gázáramlás liter / perc, a hegesztő tapasztaltságától és a környezeti viszonyoktól függően. Alumínium (MIG mód) félautomata hegesztése (2. oldal) A SMARTMIG 162 és 3P 0,8 vagy 1,0 mm átmérőjú (lásd II/B. ábra) alumínium huzal hegesztésére felkészítve érkezik. A SMARTMIG 142 0,8 mm-es alumínium huzal hegesztésére felkészítve érkezik (alkalmi jelleggel, a készüléket kímélve). Ez esetben a megfelelő adagolás érdekében a huzalnak merevnek kell lennie. Alumínium hegesztéséhez az előírt gáz tiszta argon (Ar) összetételű. A gázzal kapcsolatos követelményekről a gáz beszerzési forrásunknál érdeklődjünk. Alumínium esetén a gázáramlás liter / perc, a hegesztő tapasztaltságától és a környezeti viszonyoktól függően. Az alábbiakban ismertetjük az acél és alumínium hegesztés közötti különbségeket: - Alumíniummal történő hegesztéshez speciális görgők szükségesek; - Az előtoló görgők nyomását úgy kell beállítani, hogy a huzal ne roncsolódjon; - Kapilláriscsövet kizárólag acél vagy rozsdamentes acél hegesztéséhez alkalmazzunk; - Használjunk speciális, tefloncsővel ellátott, kifejezetten alumínium hegesztésére szolgáló hegesztőpisztolyt a súrlódás csökkentéséhez. A csatlakozó közelében NE vágjuk el a teflon köpenyt, ez a görgők felől érkező huzal vezetésére szolgál; - Érintkezőcső: használjunk speciális, az alkalmazott huzal átmérőjének megfelelő alumínium érintkezőcsövet. Védőgáz nélküli huzalos (fogyóelektródás) hegesztés (2. oldal, III. ábra) Ezek a hegesztőgépek alkalmasak gáznélküli huzalos hegesztésre (töltött huzal), fordított polaritás mellett. Ehhez kapcsoljuk ki a készüléket, nyissuk fel a készüléken lévő kis fedelet, majd a C ábrán jelölt átkapcsolást hajtsuk végre. A készülék gyárilag gázos hegesztésre van beállítva.

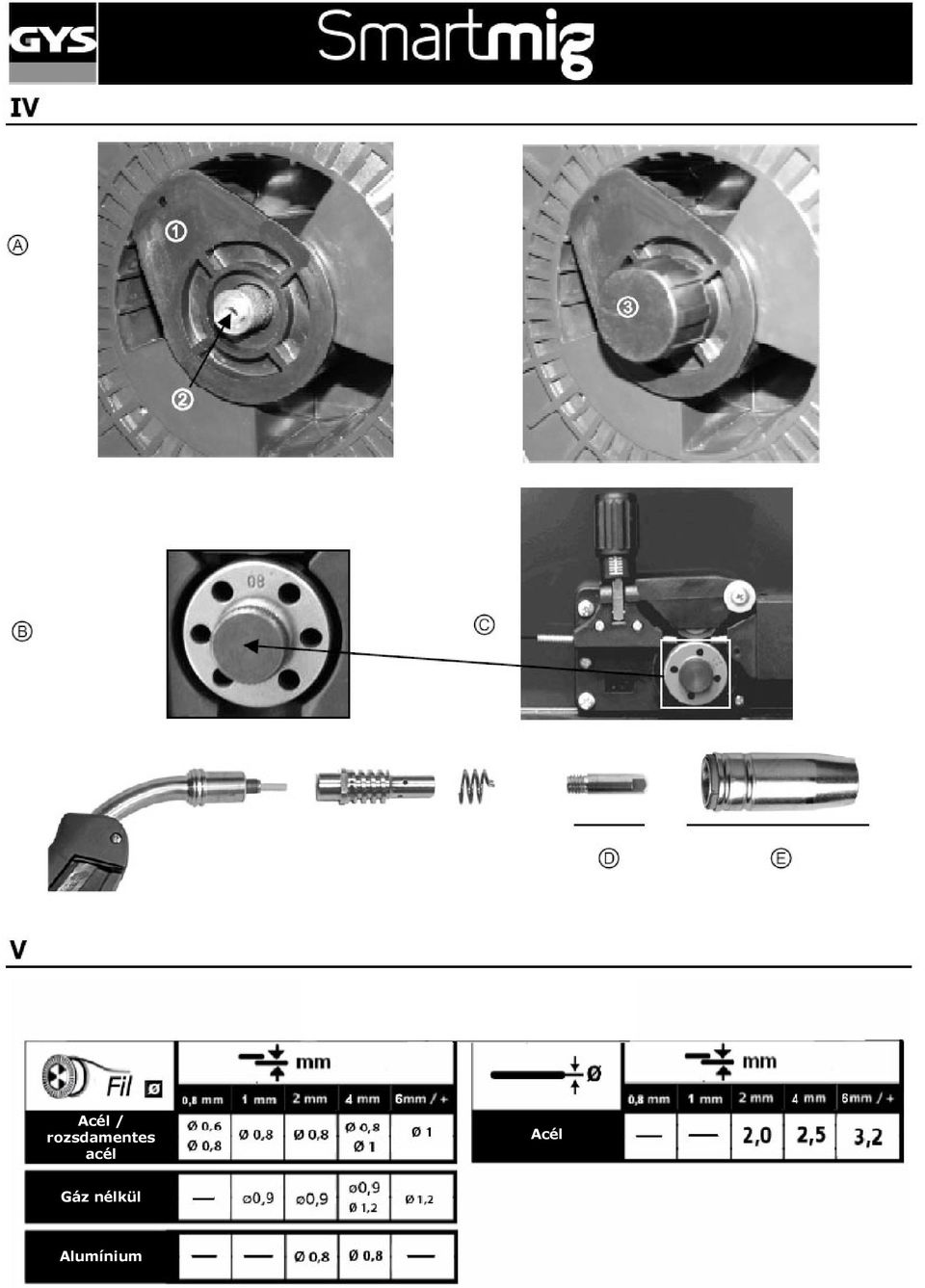

6 Huzaldob és hegesztőpisztoly összeállításának menete (4. oldal) Vegyük le a pisztolyról a fúvókát (IV. ábra, E rész): forgassuk a fúvókát az óramutató járásával egyező irányba, majd vegyük le az érintkezőcsúcsot, közben a tartót és a rugót hagyjuk a pisztolyon (IV. ábra, D rész). Nyissuk fel a készülék ajtaját. IV/A. ábra: Helyezzük a dobot a tartóra. 100 mm-es huzaldob esetén az adapterre j nincs szükség. Állítsuk be a dob fékét k, nehogy a hegesztés leállításakor a dob mozgásának hatására a huzal összekuszálódjon. Ügyeljünk, hogy ne húzzuk túl - a dobnak a motor túlerőltetése nélkül kell forognia. Húzzuk meg a műanyag csavart l. IV/B. ábra: Helyezzük be az előtoló görgőt. Válasszuk ki a huzalnak megfelelő átmérőjű görgőt. A görgőn feltüntetett méret az ezzel alkalmazható huzal átmérőjét jelöli (pl. 0.8 felirat esetén 0,8 mm átmérőjű huzalhoz alkalmazzuk a görgőt). IV/C. ábra: Az előtoló görgő megfelelő beállításához tegyük a következőket: Amennyire csak tudjuk lazítsuk meg a görgő gombját. Toljuk be a huzalt amíg ki nem jön a túloldalon, kb. 2 cm túlnyúlással, majd finoman húzzuk meg a gombot. A pisztolyon a ravasz lenyomásával indítsuk a motort. Húzzuk meg a gombot, a pisztoly ravaszát eközben nyomvatartva mindaddig, amíg a huzal mozgásba nem lép. Ne feledjük! Alumínium hegesztésekor a lehető legkisebb nyomást alkalmazzuk a vezeték roncsolódásának elkerüléséhez. A pisztoly végénél kb. 5 cm hosszan húzzuk ki a huzalt, majd csatlakoztassuk a huzalnak megfelelő érintkezőcsúcsot és végül a fúvókát (IV. ábra, E rész). Gáz csatlakoztatása A nyomásszabályzót csatlakoztassuk a gázpalackhoz. A tartozékként járó csövekkel kössük be a gázt a hegesztőgépbe, majd a szivárgást megelőzendő helyezzük fel a két szorítót. A nyomásszabályzón lévő tárcsával állítsuk be a gázáramlást. Ne feledjük! A gázáramlás beállítását segíthetjük, ha a pisztoly ravaszának lenyomásával működtetjük a huzalelőtoló-görgőket (ügyeljünk, hogy az előtoló görgő teljesen ki legyen lazítva, így a huzal ne kerüljön adagolásra). Ez a művelet gáznélküli hegesztésre nem vonatkozik. Dob kiválsztása A SMARTMIG készülékek 100 vagy 200 mm átmérőjű dobok fogadására alkalmasak. A SMARTMIG 3P rutilelektródákkal való hegesztésre is alkalmas, 2,0 / 2,5 / 3,0 mm átmérő mellett. Az alábbi kombinációkra van lehetőség: Huzal Acél / rozsdamentes acél Alumínium* Gáz nélkül Elektródák Gáz Argon + CO 2 Tiszta argon Javasolt teflon köpeny ( alk.sz.) és alumíniumhoz kifejlesztett érintkezőcsúcs (0,8 mm: alk.sz., 1,0 mm: alk.sz.). A végrehajtani kívánt műveletnek megfelelő huzalátmérő kiválasztásában segít a 4. oldalon található V. táblázat.

7 Vezérlőpanel (6. oldal, VI. ábra) Feszültség kiválasztó gomb: A / B Feszültség kiválasztó gomb: min. / max. Huzalsebesség-szabályzó SMART beállítási tábla MIG / MAG hegesztés Hővédelem visszajelző lámpa Mód kiválasztó gomb: MIG / MMA Teljesítmény állítógomb MMA vagy MIG Huzal sebesség-szabályzó Feszültség kiválasztó gomb: A / B SMART beállítási tábla MIG / MAG és MMA hegesztés Hővédelem visszajelző lámpa Használati utasítások (6. oldal, VI. ábra) MIG/MAG mód SMARTMIG készülékeken állíthatjuk a huzal sebességét és a feszültséget. A SMART funkció tábláján keressük ki a huzal típusának, a fém munkadarab vastagságának megfelelő értékeket. A feltüntetett beállításai értékek ismeretében válasszuk ki a következőket: A feszültséget (A/B és min/max SMARTMIG 142 és 162 készülékeken, A/B gomb SMARTMIG 3P készülékeken); Huzal sebességét - állítsuk a l szabályzót a jelölt színsávra. Példa: 0,8 mm vastag acél hegesztéséhez használjunk 0,6 mm átmérőjű acél huzalt (SMARTMIG 142 és 162): A j gombot váltsuk A állásba; A k gombot váltsuk min állásba; A l szabályzót állítsuk a legvilágosabb színre, majd ha szükséges, hangzás alapján végezzük el a beállítást. Ugyanezen feladat esetén SMARTMIG 3P-vel: A m gombot váltsuk A állásba; A k szabályzót váltsuk min vagy max állásba; A l szabályzót állítsuk a legvilágosabb színre, majd ha szükséges, hangzás alapján végezzük el a beállítást. MMA mód Csatlakoztassuk az elektródafogót és a földelőcsipeszt a készülékhez, az elektróda csomagolásán feltüntetett polaritás szerint. Ezután állítsuk be a pozíciót. Példa: 4 mm vastag fémlemez hegesztése: A j gombot váltsuk MMA állásba; A k szabályzót állítsuk a 2,5 mm-es elektróda-átmérőnek megfelelő tartományba. Munkaciklus és hegesztési környezet A hegesztőkészülék állandó áramerősségű típusú kimeneti karakterisztikával bír. A munkaciklus az EN (40 C-on 10 perces ciklusidő esetén) szabvány szerint a következő táblázat szerint alakul: ciklusidő: 10 perc Ne feledjük: A futó üzemmeleg tesztek légköri hőmérséklet mellett kerülnek végrehajtásra, a munkaciklus 40 C -on kerül bemérésre. A készülékek A-osztályba tartoznak, ipari vagy professzionális környezetben történő használatra tervezték. Eltérő környezetben nehézséget okozhat az elektromágneses kompatibilitás biztosítása, a sugárzás valamint a futó zavaró elektromos jelek miatt december 1-jétől az új EN szabvány lép érvénybe. Vigyázat: Ezek a készülékek nem felelnek meg az IEC szabványnak. Amennyiben kis feszültségű hálózati áramforrásra csatlakoztatás esetén a felhasználó felelőssége ennek kivitelezhetőségét megállapítani. Ha szükséges, forduljunk az áramszolgáltató ügyfélszolgálatához.

8 Hővédelem A hegesztés normál szabályait szigorúan tartsuk be. Hegesztést követően hagyjuk áram alatt a készüléket, hogy vissza tudjon hűlni. Hővédelem: A hővédelem visszajelző LED-lámpája kigyullad. A hűtés 10 és 15 percet vesz igénybe, a környezeti hőmérséklet függvényében. Karbantartás Karbantartást kizárólag erre képesített szakember végezhet. Kapcsoljuk ki a készüléket, győződjünk meg róla, hogy ki van húzva a hálózati csatlakozóból, és hogy a belső ventilátor álló helyzetben legyen, csak ezután kezdjünk a munkának. (VESZÉLY: Nagyfeszültség, nagy áramerősség!) GYS javaslata szerint évente két-három alkalommal vegyük le az acél fedelet, és távolítsuk el a port, koszt. Ilyen alkalmakkor szakemberrel - és áramvédelemmel ellátott szerszámmal - nézessük át az elektromos csatlakozókat. Rendszeresen ellenőrizzük a tápkábel állapotát. Sérülés esetén gyári tápkábellel cseréljük a régit. Ellenőrizzük, hogy a szellőzőnyílásoknál a levegő útja szabad legyen, semmi sem fedheti ezeket. Javaslatunk Ellenőrizzük, hogy a szellőzőnyílásoknál a levegő útja szabad legyen, semmi sem fedheti ezeket. Rendszeresen cseréljük az érintkezőcsúcsot és a fúvókát. Ellenőrizzük, hogy a pisztoly és a köpeny mentes legyen alumínium vagy acél portól. Huzatos környezetben ne hajtsunk végre MIG/MAG védőgázas hegesztést. Biztonság Az ívhegesztés veszélyes lehet, súlyos, esetleg halálos baleset is bekövetkezhet. Vigyázzunk magunkra, óvjuk magunkat és másokat. Fontos, hogy az alábbi biztonsági tudnivalókat betartsuk: Ívhegesztés Eső, gőz, pára Az EN169 vagy EN379 szabványoknak megfelelő szűrővel ellátott sisakkal óvjuk magunkat. Tiszta, száraz környezetben használjuk a hegesztőgépet (légszennyezési mutató < 3), sík felületen, a hegesztendő munkadarabtól több mint egy méter távolságra. Ne dolgozzunk esőben, hóban. Elektromos áramütés A készüléket kizárólag földelt hálózati áramkörre csatlakoztassuk. Feszültség alatti alkatrészeket ne érintsük meg. Ellenőrizzük, hogy a hálózati áram megfelelő legyen a készülékhez. Leejtés Ne mozgassuk a készüléket emberek, tárgyak felett. Égési sérülések Viseljünk tűzálló védőruházatot (pamut, overál, farmer). Viseljünk védőszemüveget, tűzálló kötényt. Ügyeljünk, hogy mások ne tartózkodjanak a munkaterületen, és senki se nézzen a hegesztőívbe. Tűzálló védőfalak elhelyezésével óvjuk a környezetben tartózkodó embereket. Tűzveszély Távolítsunk el minden gyúlékony anyagot a munkaterületről. Ne dolgozzunk gyúlékony gázok mellett. Kibocsátott gázok, füst Ne lélegezzük be a hegesztőgázt és a füstöt. A készüléket jól szellőző környezetben, beltéri használat esetén mesterséges elszívás mellett használjuk. További Bármilyen hegesztési műveletet, amely... figyelmeztetések - áramütés kockázatának fokozottabban kitett helyiségben zajlik, - rosszul szellőző helyiségben zajlik, - gyúlékony gázok, robbanékony anyagok közelében zajlik,... egy felelős szakértővel engedélyeztetni kell, és gondoskodni kell róla, hogy erre felkészített személyzet lépjen közbe veszély esetén. A CEI/IEC direktívába foglalt műszaki védelmet kötelező megvalósítani. Magas helyen hegesztés szigorúan tilos, kivéve biztonsági állványt használunk. Szívritmus-szabályzót (pészmékert) viselő embereknek javasolt orvos tanácsát kikérni a készülék használatát megelőzően. Csövek kiolvasztásához ne használjuk a készüléket. Gázpalackok kezelésekor óvatosan járjunk el - fokozott veszélyt jelent, ha a palack vagy a szelep megsérül.

9 Hibaelhárítás Hibajelenség Lehetséges ok Elhárítás módja A huzal sebessége nem állandó. Reszelék torlaszolja el a nyílást. A huzal megakad a görgőkön. Tisztítsuk meg az érintkező-köteget, vagy cseréljük ki, majd vigyünk fel tapadásgátló anyagot ( alk.sz.) - Ellenőrizzük a görgő nyomását, vagy cseréljük a görgőt. - A görgő nem felel meg a huzal átmérőnek. - A pisztolyban a huzalvezető nem megfelelő. A huzal előtoló motor nem működik. Hibás huzal-adagolás. Nincs hegesztőáram. A huzal elakad (a görgők után). A hegesztési varrat üreges, szivacsos. Villogás, szikrázás. Nincs kiáramló gáz a pisztoly végén. A dob vagy egy görgő féke túl szoros. Elektromos tápellátási probléma. Huzalvezető borítás koszos, sérült. Dob rögzítőféke túl szoros. Hibás csatlakozás a hálózati áramkörre. Hibás földelő csatlakozás. Pisztoly ravasza működésképtelen. Huzalvezető hüvely eltört. A huzal a pisztolyban akad el. Nincs kapilláriscső. Huzal sebessége túl nagy. A gázáramlás nem elegendő. Gázpalack kiürült. Gáz minősége nem megfelelő. Huzat, légáramlás hatása. Gázfúvóka koszos. Rossz minőségű huzal. A hegeszteni kívánt felület nincs megfelelő állapotban (rozsdás stb.). Az ívfeszültség túl alacsony vagy túl magas. Hibás földelő csatlakozás. Elégtelen gázáramlás. A huzal sebessége nem állandó. Lazítsuk ki a dobot és a görgőket. Ellenőrizzük, hogy a főkapcsoló On állásban legyen. Tisztítsuk meg, cseréljük. Oldjuk ki a féket. Ellenőrizzük a hálózati csatlakozást, és nézzük meg, hogy a dugaszt 400 voltos, 3 fázisú dugaljhoz csatlakoztattuk-e. Ellenőrizzük a testkábelt (csatlakozást és csipesz állapotát). Ellenőrizzük a ravaszt / cseréljük ki. Ellenőrizzük a hüvely és a pisztoly házát. Ellenőrizzük vagy cseréljük ki. Ellenőrizzük a kapilláriscső meglétét. Csökkentsük azt. Állítsunk be liter / perc áramlást, tisztítsuk meg a fém munkadarabot. Cseréljük ki. Cseréljük ki. Akadályozzuk meg huzat kialakulását. Tisztítsuk meg, cseréljük ki. Használjunk MIG/MAG heg.-hez való huzalt. Hegesztés előtt tisztítsuk meg a fém felületét. Lásd a hegesztési beállításoknál. A testcsipeszt helyezzük megfelelőbb helyre. Állítsuk a gázáramlást. Ellenőrizzük a gáz-csatlakozást a hegesztőgépen. Ellenőrizzük az átfolyásmérő és a mágnesszelepet.

10 Megfelelőségi nyilatkozat Jelen útmutatóban ismertetett készülék megfelel a kis feszültségű berendezésekről szóló én elfogadott 2006/95/ EC direktívában foglaltaknak, valamint a i EMC 2004/108/EC utasításainak. Jelen megfelelőség vonatkozik a évi EN , a évi EN 50445, és a évi EN szabványoknak.

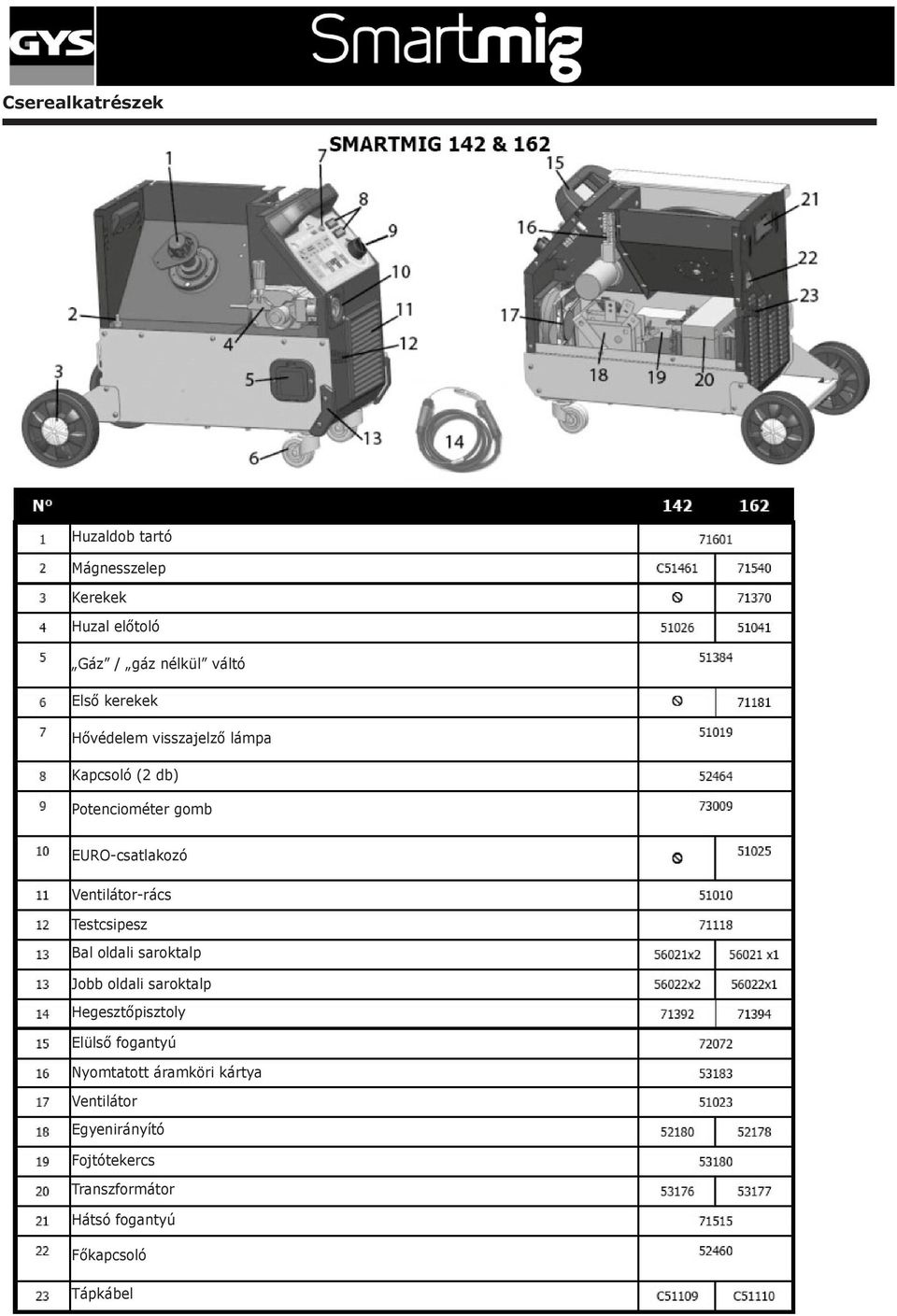

11 Cserealkatrészek Huzaldob tartó Mágnesszelep Kerekek Huzal előtoló Gáz / gáz nélkül váltó Első kerekek Hővédelem visszajelző lámpa Kapcsoló (2 db) Potenciométer gomb EURO-csatlakozó Ventilátor-rács Testcsipesz Bal oldali saroktalp Jobb oldali saroktalp Hegesztőpisztoly Elülső fogantyú Nyomtatott áramköri kártya Ventilátor Egyenirányító Fojtótekercs Transzformátor Hátsó fogantyú Főkapcsoló Tápkábel

12 Cserealkatrészek Huzaldob tartó Mágnesszelep Hátsó kerekek Huzal előtoló Mód kapcsoló Potenciométer gomb Potenciométer gomb Kapcsoló Hővédelem visszajelző lámpa EURO-csatlakozó Dinze csatlakozó dugó Ventilátor-rács Saroktalp (4 db) Első kerekek Első fogantyú Potenciométer nyomtatott áramkör Ventilátor Motorvezérlő alaplap Egyenirányító Elektromágneses kompatibilitási tábla Fojtótekercs Transzformátor Hátsó fogantyú Főkapcsoló Tápkábel Levehető hegesztőpisztoly Testcsipesz Elektródafogó

13 Áramköri rajzok

14 Piktogramok Áramerősség - Amper Feszültség - Volt Frekvencia - Hertz Védelmi besorolás - Védett eső ellen, valamint veszélyes részekhez ujjunkkal nem érhetünk hozzá Hegesztő egyenáram Bemeneti feszültség: egyfázisú, 50 / 60 Hz-es váltakozó áram Névleges terhelés nélküli feszültség Névleges bemeneti (hálózati) feszültség Névleges maximális bemeneti áramerősség (effektív érték) Maximális effektív bemeneti áramerősség A készülék megfelel a hegesztőgépekre vonatkozó EN szabványnak Egyfázisos átalakító - egyenirányító Üzemi ciklus az EN szabványnak megfelelően (40 Celsius fokon 10 perc) I2: megfelelő szokványos hegesztőáram U2: megfelelő terhelésnél a szokványos feszültség Áramütés veszélyét fokozottan hordozó környezetben történő hegesztéshez igazított berendezés. Azonban a hegesztési forrás nem lehet ilyen helyen. A készülék megfelel az Európai Uniós direktíváknak. Megfelel a GOST/PCT szabványnak. Az elektromos ív az ember szemre és bőrre veszélyes sugárzást bocsát ki. Óvjuk magunkat.

15 Szelektív selejtezés kötelező! Veszélyes hulladék! Olvassuk át a használati útmutatót! Vigyázat! A hegesztés tüzet, robbanást okozhat! Kiegészítők Acél Rozsdamentes acél Gáz nélkül Alumínium (AG5) fix Acél Rozsdamentes acél Gáz nélkül Alumínium (AG5) Acél Rozsdamentes acél Gáz nélkül Alumínium (AG5)
