A DOBFELSZERELÉS ÖSSZEÁLLÍTÁSA

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A DOBFELSZERELÉS ÖSSZEÁLLÍTÁSA"

Márton Krisztián Szabó
6 évvel ezelőtt
Látták:

1 A DOBFELSZERELÉS ÖSSZEÁLLÍTÁSA

1 2 Csomagoljuk ki a lábdobot, és helyezzük a padlóra úgy, hogy tartólábak alkatrészei felül helyezkedjenek el. Helyezzük a dobbőrt a lábdob tetejére, és biztosítsuk egyenletes felfekvését.

2 1 2 Csomagoljuk ki a lábdobot, és helyezzük a padlóra úgy, hogy tartólábak alkatrészei felül helyezkedjenek el. Helyezzük a dobbőrt a lábdob tetejére, és biztosítsuk egyenletes felfekvését. 3 4 Helyezzük el a dobbőrön a lábdob káváját. Csomagoljuk ki a hangolócsavarokat és tartóikat, majd helyezzük el a lábdob káváján. 5 6 A hangolócsavarokat csavarjuk be addig a pontig, ameddig már nem lötyögnek, majd negyed-, vagy félfordulatonként váltva a csavarokat, hangoljuk be a lábdobon az első bőrt. Helyezzük a helyére, majd hangoljuk be a lábdob ütőbőrét is az előzőekben leírtak szerint.

7 8 6 Helyezzük a lábdob támasztólábait a helyükre.

9 10 Ha szükséges, állítsunk a lábakon, hogy a lábdob ne billegjen, majd rögzítsük a

Helyezzük a tom-tomok tartóit a helyére, majd rögzítsük az erre a célra szolgáló

3 7 8 6 Helyezzük a lábdob támasztólábait a helyükre. Helyezzük a lábdobot a megfelelő pozícióba Ha szükséges, állítsunk a lábakon, hogy a lábdob ne billegjen, majd rögzítsük a lábakat az erre a célra szolgáló szárnyascsavarokkal. Helyezzük a tom-tomok tartóit a helyére, majd rögzítsük az erre a célra szolgáló szárnyascsavarral Csomagoljuk ki az álló tom-tomot, és helyezzük a padlóra úgy, hogy a lábak rögzítésére szolgáló alkatrészek alul helyezkedjenek el. Helyezzük az ütőbőrt a dobtestre, és biztosítsuk egyenletes felfekvését.

A hangolócsavarokat csavarjuk be addig a

negyed-, vagy félfordulatonként váltva a

4 13 14 Helyezzük el a dobbőrön a tom-tom káváját. A hangolócsavarokat csavarjuk be addig a pontig, ameddig már nem lötyögnek, majd negyed-, vagy félfordulatonként váltva a csavarokat, hangoljuk be az ütőbőrt Helyezzük a helyére, majd hangoljuk be a rezonátorbőrt is az előzőekben leírtak szerint. Csomagoljuk ki a tom-tom lábait, majd illesszük a helyükre Rögzítsük a lábakat az erre a célra szolgáló szárnyascsavarokkal. Fordítsuk meg a dobot, és állítsuk a lábak segítségével a megfelelő magasságba.

19 20 Helyezzük az első tom-tomot az tartójára.

állítsuk a megfelelő pozícióba, 23 24 Csomagoljuk ki

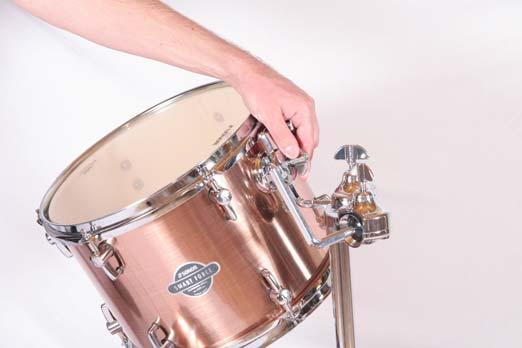

5 19 20 Helyezzük az első tom-tomot az tartójára. Rögzítsük a tom-tomot az erre a célra szolgáló szárnyascsavarral A tom-tomot állítsuk a megfelelő pozícióba, majd rögzítsük. A második tom-tomot is helyezzük el a tartón, állítsuk a megfelelő pozícióba, majd rögzítsük Csomagoljuk ki a lábgépet, és a pedál jobb oldalán található rugót akasszuk le a tartóelemről. A láncvezetőt forgassuk magunk felé, hogy a lábgép majd megfelelően működjön, ezután akasszuk a rugót tartó alkatrészt az erre a célra szolgáló tartóelemre.

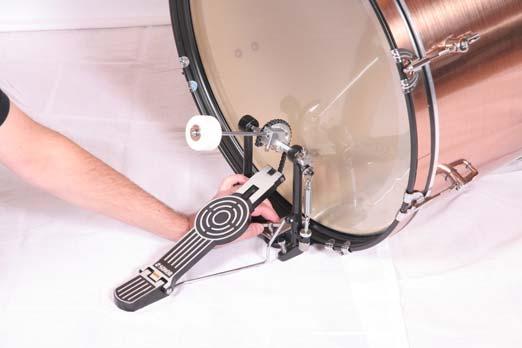

6 25 26 A lábgép alján található alkatrész végeit illesszük az erre a célra szolgáló lyukakba. Helyezzük a lábgép ütőjét a helyére Rögzítsük a lábgép ütőjét a mellékelt dobkulcs segítségével. Helyezzük a lábgépet a lábdob ütőbőréhez, majd rögzítsük Csomagoljuk ki a lábcintányér állványát. A pedál alatt található alkatrész végeit illesszük az erre a célra szolgáló lyukakba.

31 32 Állítsuk fel az állványt, és nyissuk ki a

A lábcintányér húzópálcáját illesszük a helyére,

33 34 Az állvány felső elemét illesszük a helyére.

rögzítsük az állvány felső elemét az erre a célra

35 36 Helyezzük el az alsó lábcintányért az

A felső tányért helyezzük el a tartóelemén és

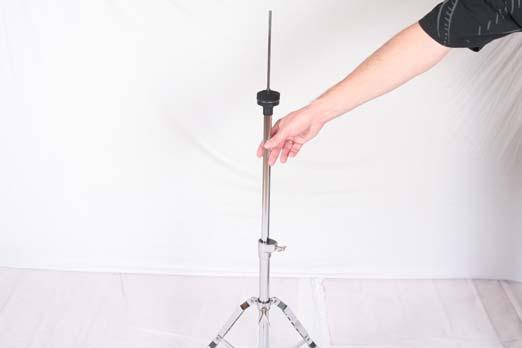

7 31 32 Állítsuk fel az állványt, és nyissuk ki a lábakat. A lábcintányér húzópálcáját illesszük a helyére, majd csavarjuk be Az állvány felső elemét illesszük a helyére. Állítsuk be a megfelelő magasságot, majd rögzítsük az állvány felső elemét az erre a célra szolgáló szárnyascsavarral Helyezzük el az alsó lábcintányért az állványon. A felső tányért helyezzük el a tartóelemén és rögzítsük az erre a célra szolgáló anyacsavarral. A lábcintányér felső tányérját helyezzük a húzópálcára, állítsuk be a megfelelő magasságot, majd rögzítsük az erre a célra szolgáló szárnyascsavarral.

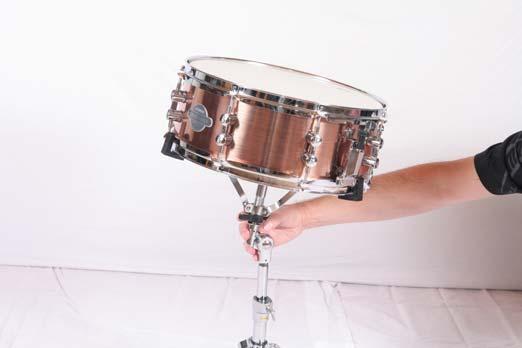

8 37 38 Csomagoljuk ki a pergődob állványát. Nyissuk ki a lábakat az állvány alsó részén, és állítsuk fel Illesszük be az állvány felső részét, és rögzítsük az erre a célra szolgáló szárnyascsavarral. Nyissuk szét az állvány felső részét Helyezzük el a pergődobot az állványon. Rögzítsük a pergődobot az állványhoz az erre a célra szolgáló szárnyascsavarral.

43 44 Csomagoljuk ki a cintányérállványt.

45 46 Az állvány felső részét illesszük a helyére, majd rögzítsük az erre a

A cintányért helyezzük az állványra, majd rögzítsük az erre a 47 48

megfelelő magasságokat és dőlésszögeket.

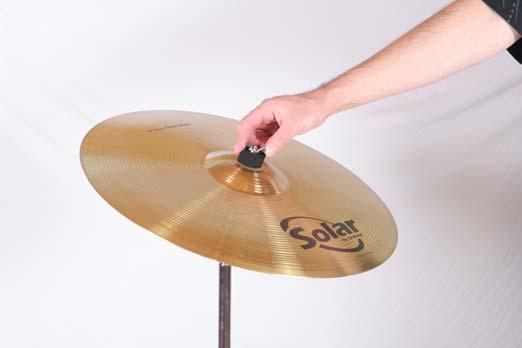

9 43 44 Csomagoljuk ki a cintányérállványt. Az állvány alsó részén nyissuk a lábakat, majd állítsuk fel Az állvány felső részét illesszük a helyére, majd rögzítsük az erre a célra szolgáló szárnyascsavarral. A cintányért helyezzük az állványra, majd rögzítsük az erre a célra szolgáló szárnyascsavarral Helyezzük el a pergődobot és a harmadik tom-tomot, majd állítsuk be a megfelelő magasságokat és dőlésszögeket. Helyezzük el a lábcintányért és a cintányért, majd állítsuk be a megfelelő magasságokat és dőlésszögeket. Készítették: Halász Csaba (videó), Kelemen Sándor (fényképek) és Korompay Zsolt
