3 Követelmény 1 db zárthelyi dolgozat megírása. A dolgozat 45 perces, 100 pont érhető el. Ha a dolgozat pontszáma nem éri el az 50 pontot, akkor a Pót ZH-t kell írni. A vizsgára bocsátás feltételei: Zh megírása minimum 50 pontra.

4 Jegymegajánlás Akik a Zh-t legalább 76 pontra megírja, a vizsga érdemjegy megajánlásra kerül.

5 Hangtechnikai csatlakozók A kábel a jó jelátvitel egyik legfontosabb eleme. Minőségétől nagyban függ a hangzás, és az adatátvitel minősége, ezért nem mindegy hogy milyen célra, milyen kábelt használunk.

6 A kábel minőségét a következők jellemzik: - Ellenállás (ohm/m) - Kapacitás (pf/m) - Árnyékolási jellemzők (fonott háló, körültekert vezető, vezetővé tett műanyag stb.) - Szigetelési jellemzők (érpáronként szigetel, hidegtűrő, hőálló, habosított, selyemszálak stb.) - Szimmetrikus, aszimmetrikus - Anyaga (réz, alu, tömör, sodrott)

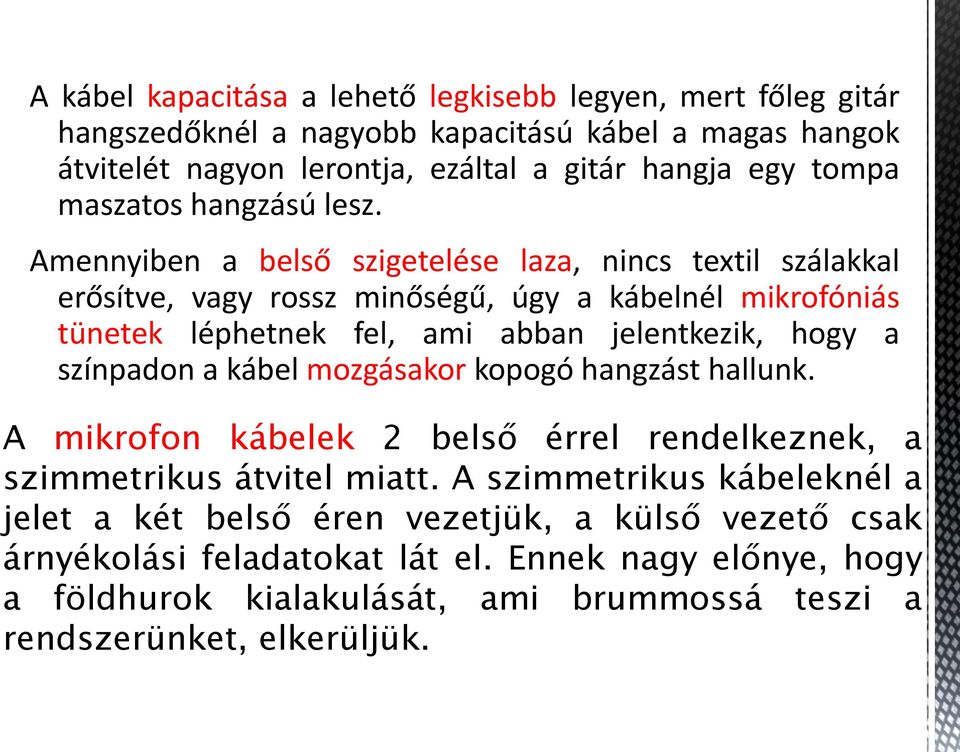

7 A kábel kapacitása a lehető legkisebb legyen, mert főleg gitár hangszedőknél a nagyobb kapacitású kábel a magas hangok átvitelét nagyon lerontja, ezáltal a gitár hangja egy tompa maszatos hangzású lesz. Amennyiben a belső szigetelése laza, nincs textil szálakkal erősítve, vagy rossz minőségű, úgy a kábelnél mikrofóniás tünetek léphetnek fel, ami abban jelentkezik, hogy a színpadon a kábel mozgásakor kopogó hangzást hallunk. A mikrofon kábelek 2 belső érrel rendelkeznek, a szimmetrikus átvitel miatt. A szimmetrikus kábeleknél a jelet a két belső éren vezetjük, a külső vezető csak árnyékolási feladatokat lát el. Ennek nagy előnye, hogy a földhurok kialakulását, ami brummossá teszi a rendszerünket, elkerüljük.

8

9 DIN Bekötés:

10 RCA Bekötés: Forrasztás:

11 JACK Bekötés: 6,3 mm 3,5 mm 2,5 mm

12 XLR Bekötés:

13 Kábelkombinációk, átalakítók

14 RCA - RCA

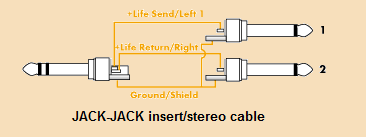

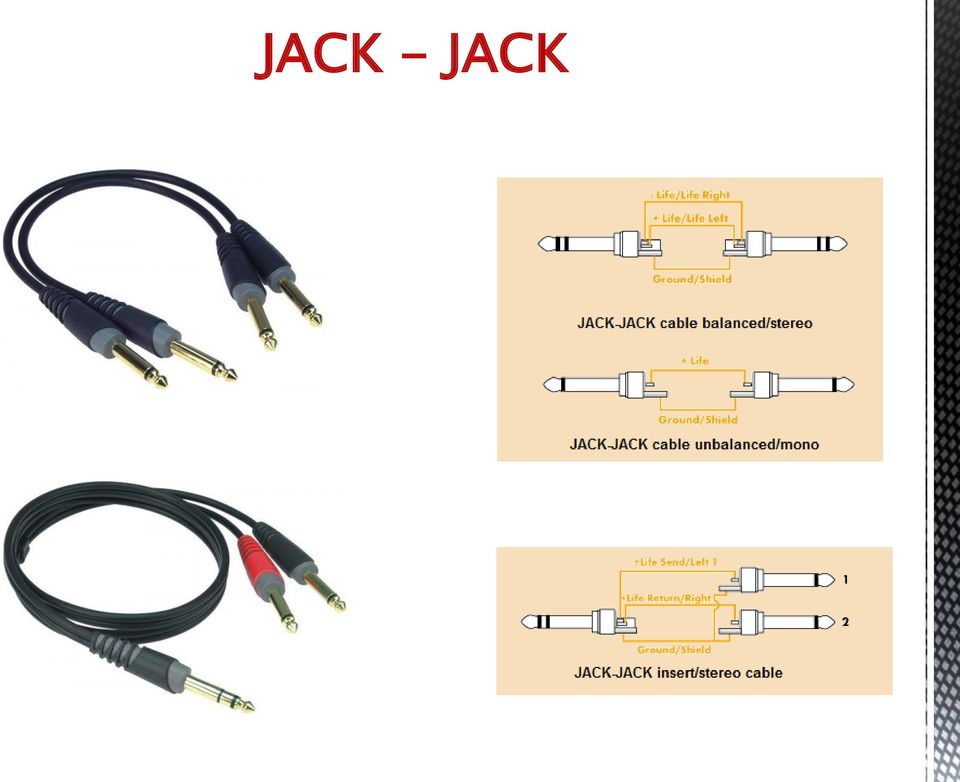

15 JACK - JACK

16 JACK - RCA

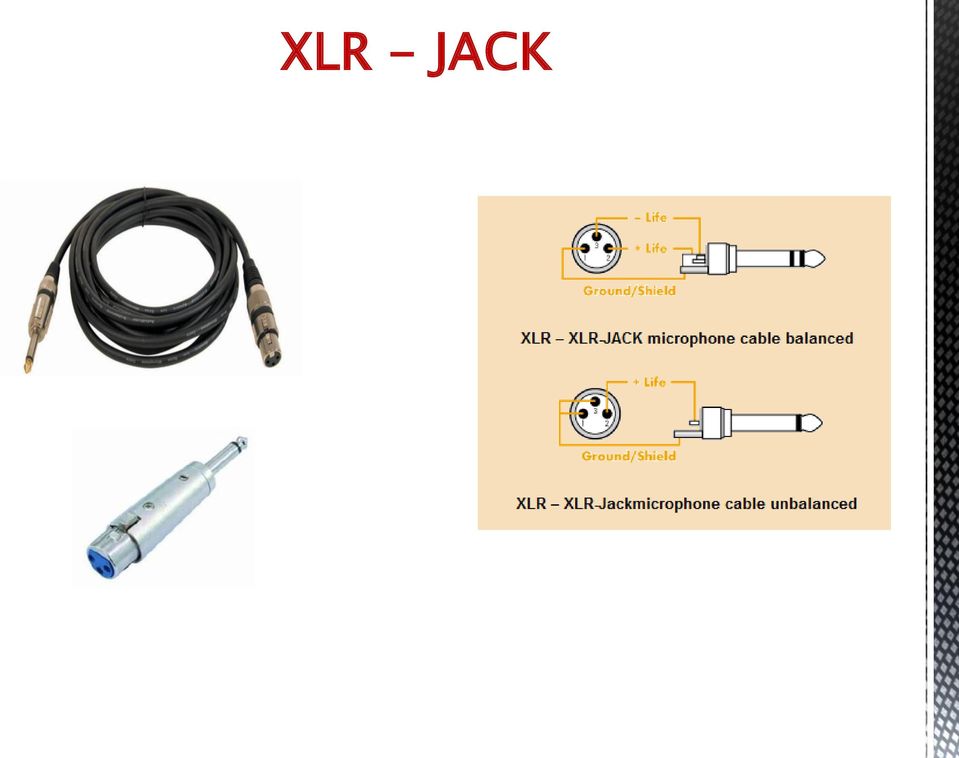

17 XLR - JACK

18 XLR - RCA

19 Hangdobozok csatlakozása

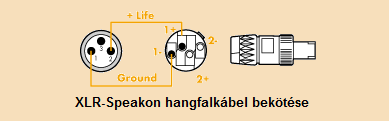

20 SPEAKON

21 Hang, hangdoboz csatlakozó Csiptetős Csavaros Speakon

22 Erősítők kimenetei Régi HiFi csatlakozás Csiptetős Csavaros Speakon

23 USB Csatlakozás: 4+1 pin Perifériák nagy része Universal Serial Bus USB 1.0 ( ) 1,5 Mbit/sec USB 1.1 ( ) 12 Mbit/sec USB 2.0 ( ) 480 Mbit/sec USB 3.0 ( ) 5 Gbit/sec

24 USB változatok

25 DSUB-15 - VGA Analóg monitor jel továbbítása DSUB-15-ös csatlakozó (3x5pin)

26 DSUB-15 - VGA 1. Red out 6. Red return 11. Monitor ID 0 in 2. Green out 7. Green return (ground) 12. Monitor ID 1 in or data from display 3. Blue out 8. Blue return (ground) 13. Horizontal Sync out 4. Unused Vertical sync 5. Ground 10. Sync return (ground) 15. Monitor ID 3 in or data clock

27 DVI Analóg és digitális monitor jel (mindkettő) DSUB-15-ös csatlakozó (3x5pin) Láthatóan jobb kép az analóghoz képest!! 24+5 pin (D+A)

28 DVI változatok

29 DVI változatok

30 HDMI 19 pin (digitális videó+hang) Fajtái: a 1.4a (ARC,4x2K,EC)

31 HDMI

32 Tápegységek Az elektronikus berendezések működtetéséhez egy vagy több stabil tápfeszültség szükséges. A stabil tápfeszültség időben nem változó egyenfeszültség, melynek értéke független a tápfeszültséget terhelő áram nagyságától, és a tápegység bemenő (hálózati) feszültségének változásától.

33 Egyenirányító fajták: Egyutas egyenirányítós Kétutas egyenirányítós Kétutas egyenirányítós GRAETZ híddal Szűrés: Puffer kondenzátorral

34 Stabilizátorok Zener diódás Tranzisztoros

35 Decibel A relatív hangteljesítmény mérésére és összehasonlítására keletkezett eredetileg ez a skála. Két teljesítmény-szint aránya db-ben: db = 20 * log ( Uki / Ube ) db = 10 * log ( Pki / Pbe ) Nem dinamikus mértékegység csak egy arány.

36 arány (U) 1:1 2:1 3:1 5:1 8:1 10:1 db 0 6,02 9, Ha a P1/P2 teljesítmény arányának logaritmusa pozitív (P1/P2>1), akkor a rendszer erősít, ha negatív (P1/P2<1), akkor csillapít. A 0 db az a hangerő amelynél éppen meghalljuk az 1000Hz hangot. A Relatív hangerő mely az emberi hallás fizikai korlátaihoz viszonyul.

37 Hangteljesítmény-szint (Lw) : A hangforrásból kilépő hangenergia Hangnyomás-szint(Lp) : Ugyanaz mint a hangteljesítmény, de előre meghatározott körülmények között és távolságban mérve. Hangnyomásszint Érzékelt hangosság Hang 0 A hallásküszöb - 20 Rendkívül halk Zizegő levél, csendes szoba 40 Nagyon halk A hűtő zümmögése 60 Mérsékelten hangos Normál beszélgetés, étterem 80 Nagyon hangos Városi közlekedés, teherautó 100 Rendkívül hangos Szimfonikus zenekar, traktor

38 A hangnyomás az alábbiaktól függ: - A berendezés helye - Környezeti feltételek - Mérés pontjától vett távolság

39 Sávszélesség A sávszélesség az a frekvenciatartomány, amelyben az áramkör használható. Ha az áramkör bemenetére adott jel frekvenciáját változtatjuk, miközben nagysága változatlan marad, a kimenő jel gyorsan csökken, ha a bemenő jel egy bizonyos frekvencia alá (f1), illetve valamely frekvencia fölé (f2) kerül. Ezt a jelenséget az áramkörök mindig jelen levő saját belső kapacitása és induktivitása okozza.

40 Az illesztés fogalma A készülékekhez kapcsolt bemeneti eszközök mikrofon, CD, magnetofon,valamint a kimenetre kapcsolt eszközök a hangszóró, teljesítményerősítő szempontjából fontos az átviteli szint ismerete. Az alapszinteket erősítéstechnikában az un. normálgenerátorból vonatkoztatjuk.

41 A normálgenerátor egy olyan jelforrás melynek a feszültsége 1.55 V, a belső ellenállása 600 ohm. Ha ezt a forrást szintén 600 ohm ellenállással terheljük a kapcsain 775 mv feszültséget mérünk, a terhelésen 1.29 ma áram folyik, azaz a kivett teljesítmény pontosan 1 mw. Ezzel az illesztés fogalmát is meghatároztuk, ugyanis az illesztés a forrás belső ellenállásával terhelve adja le a legnagyobb teljesítményt.

42 Hangfalkábel Rövid és nagy keresztmetszetű (kisebb ellenállású) legyen A vezeték ellenállásának a lehető legkisebbnek kell lennie A csatlakozó mérete korlátozza a vezeték vastagságát Vastag kábellel nehéz dolgozni: Feltekerés Nehéz Csatlakozó kiszakadhat

43 Földhurok Olyan búgás, melyet az eszközök közti földvezetéken átfolyó áram okoz. Ennek oka hogy a két gép más potenciálú földre lett kötve.

44 A földhurok megszüntetése elméletileg rém egyszerű dolog: fel kell szakítani a hurkot! Ezt két helyen tehetjük meg: 1. A készülék belsejében lévő átkötést szüntetjük meg: erre szolgál az un. FLOATING kapcsoló, amit számos készülékbe gyárilag beépítenek. Ha nincs ilyen kapcsoló, házilag ne kezdjük szétbarkácsolni az összekötést, hanem válasszuk a következő megoldást: 2. A jelkábel árnyékolásánál szüntetjük meg a galvanikus kapcsolatot. Durva, de rém egyszerű megoldás, ha a jelkábel csatlakozójánál kicsípjük az árnyékolást egy alkalmas fogóval. Elegánsabb egy rövid toldó közbeiktatása, amelyből előzőleg kikötöttük a földet.

45 Hangszórók

46 Sugárzási karakterisztikájuk, és kivitelük. Egypólusú Kétpólusú Kettőspólusú

47 Zárt doboz, nincs akusztikus rövidzár. Reflex doboz, a rezonancia frekvencia a doboztól függ nem a hangszórótól.

48

49 Egy utas Egy hangszóró található zárt vagy reflex dobozban.

50 Két utas Egy mély és egy magas-hang sugárzó,vagy egy mélyhang sugárzó és egy szélessávú hangsugárzó.

51 Több utas Egy mély-hang sugárzó, egy közép-hang sugárzó, és egy (több) magas-hang sugárzó hangszórókból áll.

52 Hangváltók A hangváltónak az a feladata, hogy a teljes frekvencia sávot szétválassza kisebb részekre, amiket az egyes hangszórók megszólaltatnak.

53 Frekvenciatartományok Mély: Hz, Közép: Hz, Magas: Hz.

54 Magas-hang sugárzók követelményei A magashang-sugárzók a legnagyobb kisugárzott frekvencia hullámhosszához képest mindig nagyobb méretű membránnal rendelkeznek. Ez erős hangnyaláboláshoz vezet, ami kedvezőtlen a besugárzott hangtérben. Több utas hangszóró-rendszerekben ezért mindig több magashang-sugárzót használnak, amelyek egymáshoz képest különböző irányba sugároznak. Rezonancia frekvencia Az a frekvencia, amelyen egy meghatározott rendszer vagy tárgy gerjesztés hatására kényszerű regzésbe kezd.

55 Viszonylag nagy rezonanciafrekvencia, ami legalább egy oktávval kisebb a kisugárzott frekvenciasáv alsó határfrekvenciájánál. Merev, könnyű membrán, impregnált papírból, műanyagból, esetleg alumíniumból préselve Dóm

56 A mély-hang sugárzó követelményei A mélyhang-sugárzó membránja lehetőleg nagy átmérőjű és nagy felületű legyen, hogy jó hatás-fokkal, nagy teljesítmény lesugárzására legyen alkalmas. Rezonanciafrekvenciája 20 Hz-nél kisebb legyen. A lehető legkedvezőbb hatásfok és a jó impulzusüzem érdekében, könnyű legyen a membrán. Felerősítésének igen lágynak kell lennie. A légrésben minél nagyobb legyen a mágneses térerő, mert ettől függ a hatásfok és a csillapítás.

57 Közép-hang sugárzó követelményei A középhang-sugárzó hangszóró Hz-es frekvenciatartományt kell lineárisan sugározni, kis nemlineáris torzítással. Így a hangszóró követelményei az alábbiak: A hangszóró membránátmérője legalább mm, vagy ennél nagyobb legyen (Legalkalmasabbak a mm membránátmérőjű típusok). Rezonanciafrekvenciája a lineáris sugárzási tartomány alsó határfrekvenciájánál kisebb legyen.

58 -Erősítőre van szüksége -Tápellátás nem kell

59

60 Nincs szükség erősítőre Több bemenet (mikrofon, vonali) Hangszín szabályzás Tápellátás szükséges

61

62 Hangerőszabályzás, hangszínkeverés, effektek stb., többféle bemeneti lehetőségek Csak hangerőszabályzás kivezérlés jelző hangszínszabályzás

63 Vezetékes: Rádiós kézi: Rádiós, fej vagy csiptetős: Puska mikrofon:

64 Kiegészítők: Több ponton forgatható, Magassága állítható Sík terepen alkalmazható Asztali állvány

65

66 Dinamikus mikrofon Mikrofonok Elektrét mikrofon

67
