1 Az egyes technológiai elemek méretezése és technológiai kialakítása. GÁZMENTESÍTÉS Gázbevitel, gázeltávolítás célja: ivóvíz fizikai és vagy kémiai sajátosságainak közvetett vagy közvetlen javítása. Ez történhet bizonyos anyagok eltávolításával (deszorpció) vagy bizonyos anyagok bevitelével (abszorpció). Leggyakrabb gázbeviteli eljárás víztisztításban a levegőztetés. Levegőztetéssel eltávolítható anyagok: Ízt és szagot produkáló anyagok (pl. hidrogén szulfid), illékony szerves vegyületek Ammónia eltávolítása (magas ph-n, szennyvíztisztításban) Korróziót okozó anyagok (CO 2, H 2 S) 2 2 Robbanásveszély okozó anyagok eltávolítása (metán) Levegőztetéssel a vízbe vihető anyagok: Oxigén bevitel (íz és szaghatás csökkentés, hidrogén-karbonát kötésű vas- és mangán-vegyületek oxidálása, H 2 S vagy szerves vegyületek oxidálása, stb ) CO 2 vízbe juttatása (H 2 S eltávolítás elősegítése, lágyított vizek rekarbonálása)

Levegőztetéssel eltávolítható anyagok: Ízt és szagot produkáló anyagok (pl.

2 CO 2 előfordulási formái A CO 2 előfordulási formái vízben: Disszociálatlan állapotban, szénsavként: H 2 CO 3 Szabad szén-dioxidként: CO 2 Hidrogén karbonát ionként: HCO 3 - Karbonát ionként: CO 2-3 A különböző CO 2 -előfordulási formák aránya a ph-tól függ ACO 2 -előfordulási lá formák között ött dinamikus egyensúly áll fenn. A karbonát hidrogén-karbonát egyensúly fenntartásához szükséges szabad széndioxid mennyiséget nevezzük egyensúlyi ensúl széndioxidnak. idnak Az egyensúlyi széndioxid mennyiség feletti CO 2 mennyiséget agresszív CO 2 -nek nevezzük. Az agresszív CO 2 eltávolítást más néven savtalanításnak is szokták nevezni.

egyensúly áll fenn. A karbonát hidrogén-karbonát egyensúly fenntartásához szükséges szabad széndioxid mennyiséget nevezzük egyensúlyi ensúl széndioxidnak.

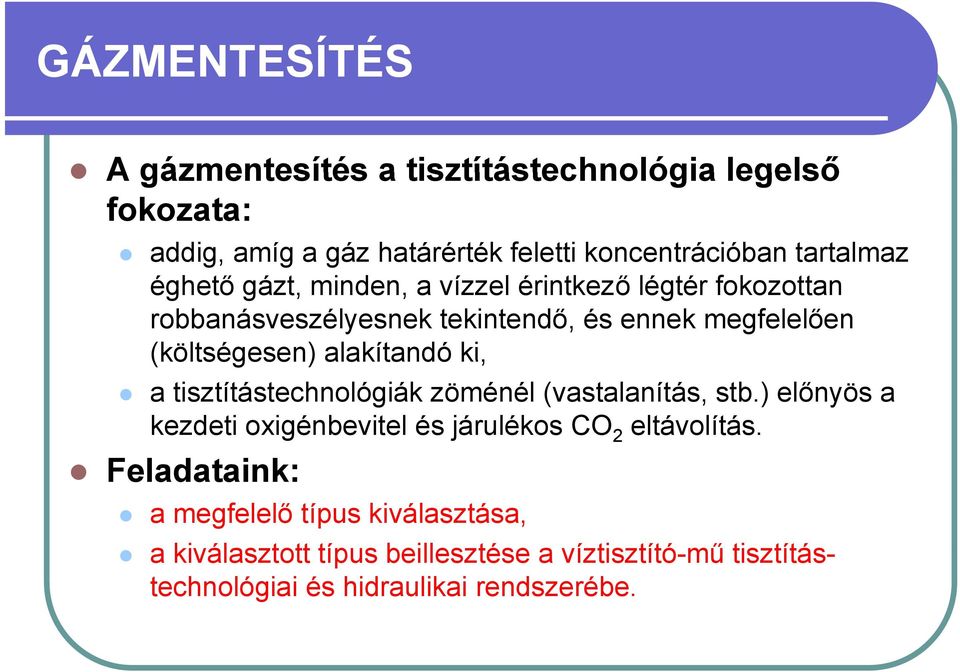

3 GÁZMENTESÍTÉS A gázmentesítés a tisztítástechnológia legelső fokozata: addig, amíg a gáz határérték feletti koncentrációban tartalmaz éghető gázt, minden, a vízzel érintkező légtér fokozottan robbanásveszélyesnek tekintendő, és ennek megfelelően (költségesen) alakítandó ki, a tisztítástechnológiák zöménél (vastalanítás, stb.) előnyös a kezdeti oxigénbevitel és járulékos CO 2 eltávolítás. Feladataink: a megfelelő típus kiválasztása, a kiválasztott tt típus beillesztése a víztisztító-mű tító ű tisztítás-títtechnológiai és hidraulikai rendszerébe.

ki, a tisztítástechnológiák zöménél (vastalanítás, stb.) előnyös a kezdeti oxigénbevitel és járulékos CO 2 eltávolítás.

4 GÁZMENTESÍTÉS VLV típusú gázmentesítő

5 GÁZMENTESÍTÉS GM típusú gázmentesítő

6 GÁZMENTESÍTÉS GMK típusú gázmentesítő

7 GÁZMENTESÍTÉS Gázmentesítők típus és méretválasztéka Típus Vízterhelés l/perc Gázterhelés max. NL/m 3 (+) Szükséges nyomómagasság (++) m.v.o. VLV kb 30 GM GM GM GM GM GM GM GM GM GM GMK kb. 9 (+) NL/m 3 = 1 m 3 vízben lévő gáz normál állapotra (++) a maximális vízterhelésnél

8 GÁZMENTESÍTÉS Hidraulikai i szempontból a bemutatott t tt gázmentesítőkre a nyomás alatti vízbeveze- tés, és a gravitációs vízelvezetés jellemző. A gázmentesítők beillesztése a tisztítástechnológiai folyamatba: a gázmentesítőt a további technológiai elemek által igényelt maximális nyomómagasságnál magasabbra helyezzük és gravitációs vízvezetést alkalmazunk, a terepszint közelében elhelyezett gázmentesítő után közbenső átemelővel továbbítjuk a vizet a szűrőkre.

A gázmentesítők beillesztése a tisztítástechnológiai folyamatba: a gázmentesítőt a további technológiai elemek

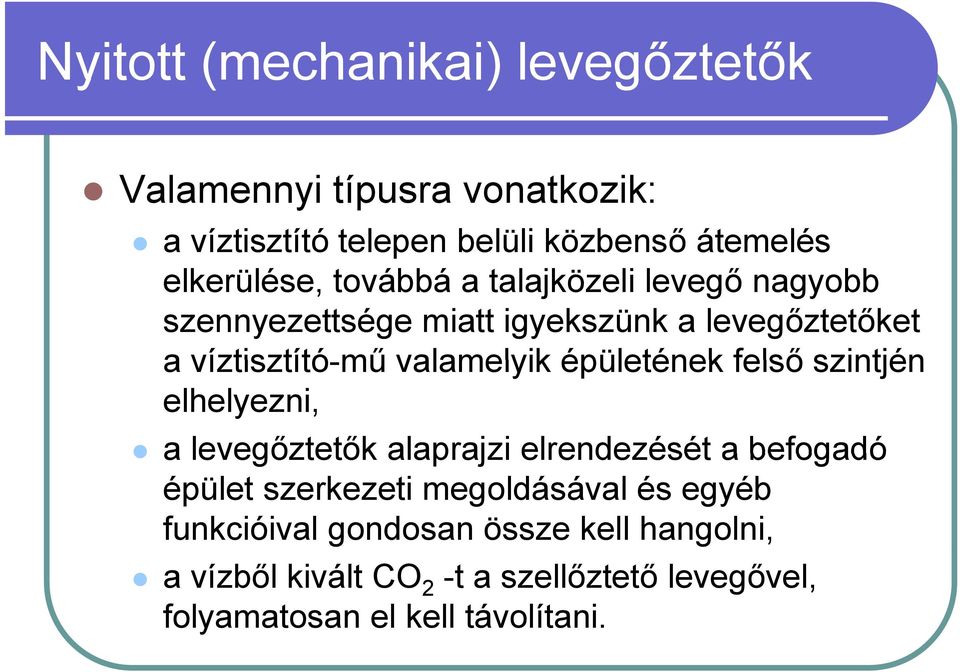

9 Nyitott (mechanikai) levegőztetők Valamennyi típusra vonatkozik: a víztisztító telepen belüli közbenső átemelés elkerülése, továbbá a talajközeli levegő nagyobb szennyezettsége miatt igyekszünk a levegőztetőket a víztisztító-mű valamelyik épületének felső szintjén elhelyezni, a levegőztetők alaprajzi elrendezését a befogadó épület szerkezeti megoldásával és egyéb funkcióival gondosan össze kell hangolni, a vízből kivált CO 2 -t a szellőztető levegővel, folyamatosan el kell távolítani.

valamelyik épületének felső szintjén elhelyezni, a levegőztetők alaprajzi elrendezését a befogadó épület szerkezeti

10 Nyitott (mechanikai) levegőztetők A választás főbb szempontjai: A szórórózsás levegőztetők az egyszerű kivitelezhetőség mellett nagy helyigényűek, y és érzékenyek a vízből kiváló anyagokra, így nagyobb vastartalmú, kemény víz esetén alkalmazásuk nem célszerű, Ütközőtárcsás levegőztetőnél fokozott figyelmet igényel a vízelosztás jó megoldása. Előny a szabad nyílások nagyobb mérete, és ebből eredően a mérsékeltebb eltömődési hajlam. Forgókefés berendezésnél előny a kisebb helyigény, és a kifejezetten jó szabályozhatóság; hátrány a gépészeti berendezés karbantartási igénye. A függőleges tengelyű levegőztetők csak kivételes esetekben lehetnek célszerűek elektromos energia igényük miatt.

Előny a szabad nyílások nagyobb mérete, és ebből eredően a mérsékeltebb eltömődési hajlam.

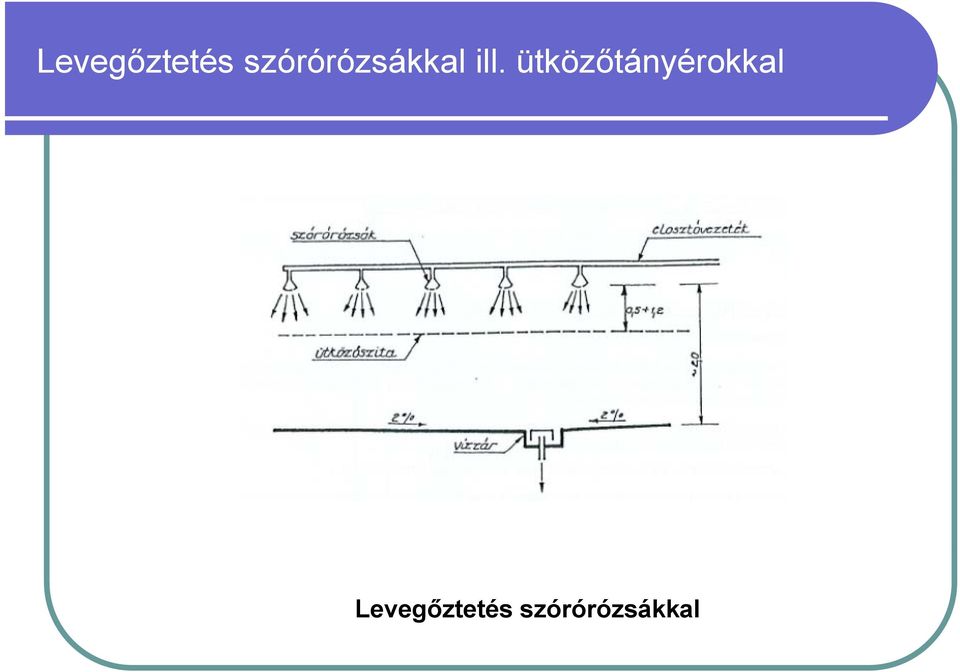

11 Levegőztetés szórórózsákkal ill. ütközőtányérokkal Levegőztetés szórórózsákkal

12 Levegőztetés szórórózsákkal ill. ütközőtányérokkal Levegőztetés ütközőtárcsákkal

13 Levegőztetés szórórózsákkal Felületi terhelésre méretezzük. Az adott vízre vonatkozó kísérleti eredmények hiányában 4-6, intenzív gépi szellőzés esetén max. 10 m/h terhelés vehető alapul. A hatásfok függvénye az egy szóróelemre jutó terhelésnek, ezért a vízhozam változásokat (részterhelés), a működtetett egységek számának változtatásával követni kell. A méretezés és szerkezeti kialakítás: egy szórórózsához 1-1,5 15m 2 alapterület tartozik, a szórórózsák nyílásai 2-3 {nagyobb vastartalomnál 4) mm-re választandók, a furatok egymástól mért távolsága 6-12 mm, a sebesség az egyes furatokban 3,5-4,5 m/s. és így az egyes szórórózsákon fellépő nyomómagasság veszteség kb. 0,25-0,35 m.v.o., az egyes szórórózsák egyenletes, kb. 10%-on belüli terhelése az elosztóvezeték méretezésének alapja, részterhelésnél az egyes elosztóvezetékekre jutó terhelés változását célszerű 20% alá korlátozni.

A méretezés és szerkezeti kialakítás: egy szórórózsához 1-1,5 15m 2 alapterület tartozik, a szórórózsák nyílásai 2-3 {nagyobb vastartalomnál 4) mm-re választandók, a furatok egymástól mért távolsága

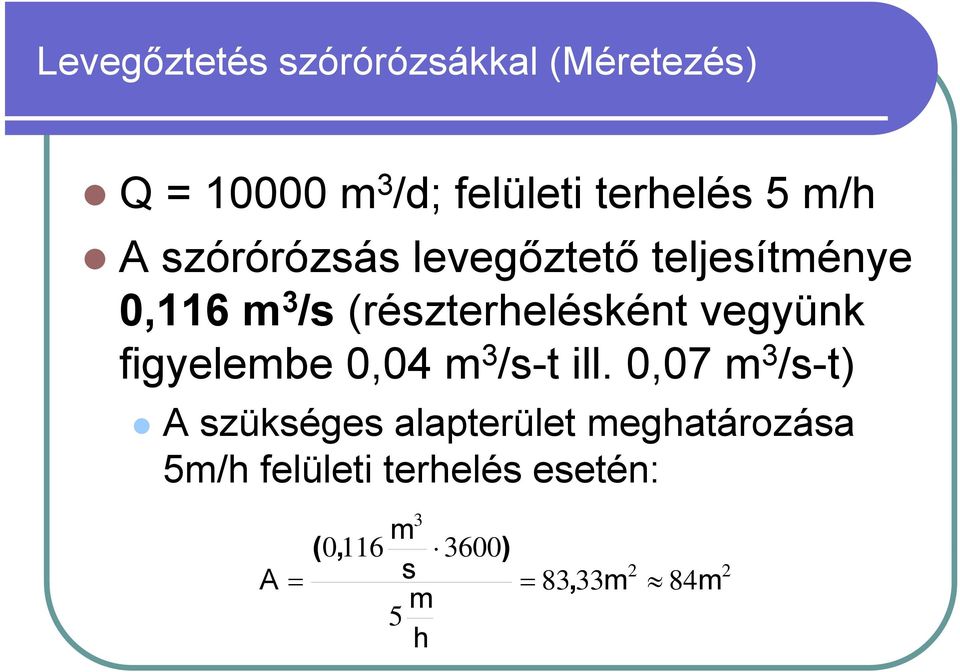

14 Levegőztetés szórórózsákkal (Méretezés) Q = m 3 /d; felületi terhelés 5 m/h A szórórózsás levegőztető teljesítménye 0,116 m 3 /s (részterhelésként vegyünk figyelembe 0,0404 m 3 /s-t ill. 0,0707 m 3 /s-t) A szükséges alapterület meghatározása 5m/h felületi terhelés esetén: A 3 m ( 0, ) = s = 83, 33m m 5 h 2 84m 2

15 Levegőztetés szórórózsákkal (Méretezés) A szükséges szórórózsák száma, ha egy db szórórózsához 1 m 2 tartozik: 84m 2 n = = 84 db 1m 2 Egy szórórózsára jutó terhelés: 3 m 0, s m q = = 0, = 1, 38 84db s l s

tartozik: 84m 2 n = = 84 db 1m 2 Egy szórórózsára

16 Levegőztetés szórórózsákkal (Méretezés) A furatok száma egy db szórórózsán d = 3 mm (A f = 7,07 mm 2 ) v = 4 m/s sebességet alapulvéve. 3 m q s n 0, f = = = 48, 79db 49db m v A [ m ] , f s

17 Levegőztetés szórórózsákkal (Méretezés) Szerkezeti vázlat

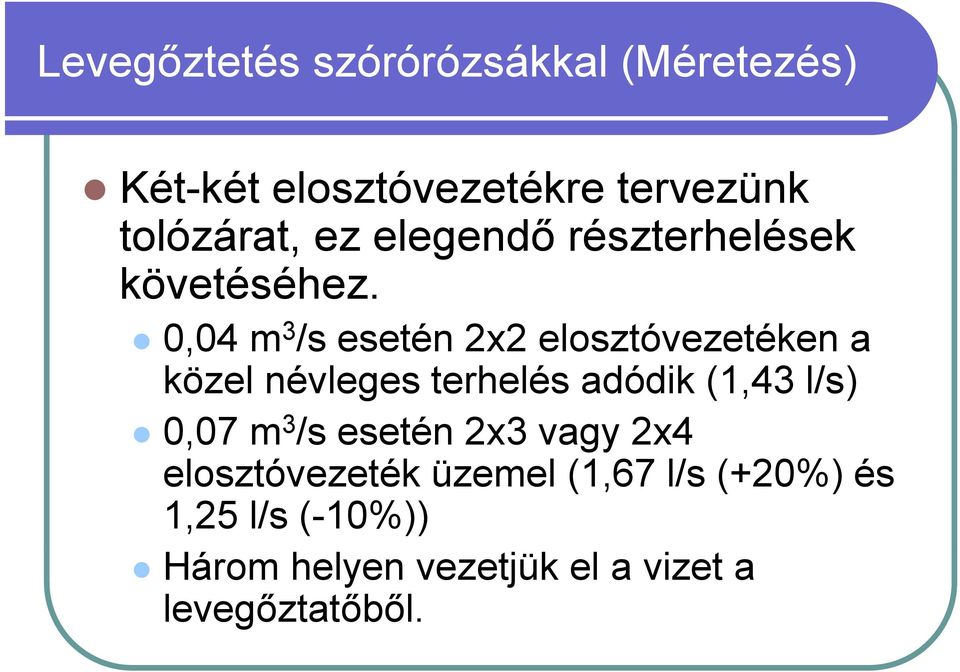

18 Levegőztetés szórórózsákkal (Méretezés) Két két l tó ték t ü k Két-két elosztóvezetékre tervezünk tolózárat, ez elegendő részterhelések követéséhez. 0,04 m 3 /s esetén 2x2 elosztóvezetéken a közel névleges terhelés adódik (1,43 l/s) 0,07 m 3 /s esetén 2x3 vagy 2x4 elosztóvezeték üzemel (1,67 l/s (+20%) és 1,25 l/s (-10%)) Három helyen vezetjük el a vizet a levegőztatőből.

0,04 m 3 /s esetén 2x2 elosztóvezetéken a közel névleges terhelés adódik (1,43 l/s) 0,07 m 3

19 Levegőztetés szórórózsákkal (Méretezés) 1. Nyitott levegőztető szórórózsákkal 2. Vízzár 3. Szívómedence 4. Átemelő-szivattyú Szellőző 11. Túlfolyó 12. Leürítő

20 Levegőztetés ütközőtárcsás szórófejekkel A megoldás lényegi elemei, az ütközőtárcsás á szórófej óf és az önszabályozó vízelosztás A méretezés és a szerkezeti kialakítás legfontosabb szempontjai: egy szórófejhez tartozó alapterület kb. 1 m 2, a szórófej felső síkjára vonatkoztatott nyomómagasság igény a névleges terhelésnél kb. 0,2-0,3 m.v.o., részterhelésnél az egyes elosztóvezetékekre jutó terhelés változását célszerű 20% alá korlátozni. vízelosztásra elosztóvezetékes, ill. önszabályozó megoldás alkalmazható. a a ató Méretezésnél az adott vízzel végzett technológiai kísérleti eredmények hiányában tapasztalati adatokból indulhatunk ki.

1 m 2, a szórófej felső síkjára vonatkoztatott nyomómagasság igény a névleges terhelésnél kb. 0,2-0,3 m.v.o., részterhelésnél az egyes elosztóvezetékekre jutó terhelés változását célszerű 20% alá korlátozni.

21 Levegőztetés ütközőtárcsás szórófejekkel Ütközőtárcsás szórófej Önszabályzó vízelosztás

22 Levegőztetés ütközőtárcsás szórófejekkel (Méretezés) Egy ütközőtárcsás szórófejhez tartozó alapterület: A sz = 1, 0m Az ütközőtárcsás levegőztető teljesítménye 0,093 m 3 /s (Q = 8000 m 3 /d) Felületi terhelés: 5 m/h A szükséges szórófejek száma, ha egy db szórófejhez 1 m 2 tartozik: A szükséges szórófejek száma: 3 m ( 0, ) A = s = 66, 96m m 5 h 2 67m n = = 67db 2 1m m 2 Egy szórórózsára jutó terhelés: 3 m 0, s m l q = = 0, = 1, db s s

23 Levegőztetés ütközőtárcsás szórófejekkel Szerkezeti kialakítás

24 Levegőztetés ütközőtárcsás szórófejekkel 1. Nyitott levegőztető ütközőtányérokkal 2. Vízzár 9. Szellőzők
