1 Természetközeli szennyvíztisztítás alkalmazási lehetőségei szolgáltatásaink - referenciák Dittrich Ernő ügyvezető Hidro Consulting Kft. 1

2 Szennyvíztisztítási eljárások Intenzív technológiák Eleveniszapos eljárások Hagyományos SBR Oxidációs árok Stb.. Fixfilmes eljárások Csepegtető testek Merülő-tárcsás Stb.. Extenzív technológiák Szennyvíztisztító tavak, felszíni átfolyású épített wetlandek Felszín alatti átfolyású épített wetlandek: Gyökérzónás szennyvíztisztítás Talajszűrés, talajöntözés Csörgedeztetés Kavics és homokszűrők Stb.. 2

3 Extenzív és intenzív technológiák összehasonlítása Intenzív technológiák Extenzív technológiák Gazdaságos lakos egyenérték terhelés bármilyen alacsony (max. 2-5 ezer fő) Beruházási költség azonos vagy magasabb azonos vagy alacsonyabb Üzemeltetési költség magas alacsony Keletkező iszap mennyisége magasabb alacsonyabb Szag emisszió minimális minimális Energia és vegyszerigény magasabb alacsonyabb Kezelőszemélyzet igény azonos vagy magasabb azonos vagy alacsonyabb Felhazsnált mesterséges anyagok mennyisége magasabb alacsonyabb Zajártalom azonos vagy magasabb azonos vagy alacsonyabb Évszakonkénti üzembiztonság azonos vagy magasabb azonos vagy alacsonyabb Területigény alacsony magas Átlagos leválasztási szerves anyag leválasztási hatásfokok azonos vagy magasabb azonos vagy alacsonyabb Átlagos leválasztási növányi tápanyag anyag leválasztási hatásfokok azonos vagy magasabb azonos vagy alacsonyabb Hidraulikai ingadozásokra való érzékenység magas alacsony Szerves anyag terhelés ingadozásra való érzékenység magas alacsony Esztétikai szempontok azonos vagy kedvezőtlenebb azonos vagy kedvezőbb Az elfolyó szennyvíz minőségi ingadozásának mértéke azonos vagy kisebb mértékű azonos vagy nagyobb mértékű 3

4 Alkalmazási területek Az alkalmazási területek széles spektrumot fednek le: ipari és mezőgazdasági szennyvizek tisztítása kommunális szennyvizek tisztítása Korszerű közműpótlóként Települési szennyvíztisztítóként 2000 Leé-ig csapadékvizek tisztítása vizek nehézfém tartalmának csökkentése hulladéklerakók csurgalék vizének tisztítása TFH tisztítása hígtrágya kezelés rekultiváció nem pontszerű diffúz szennyezések mérséklése vízminőség-védelem iszapkezelés stb... 4

5 Rendszer működése 5

6 6 Konstrukciós változatok I. - Vízszintes átfolyású rendszerek

7 Konstrukciós változatok II. - Függőleges átfolyású rendszerek 7

8 Függőleges és vízszintes átfolyású rendszerek összehasonlítása Függőleges átfolyású rendszerek Vízszintes átfolyású rendszerek szerves anyag eltávolítás mértéke kiváló jó LA eltávolítás mértéke közepes kiváló NH 4 -N eltávolítás mértéke kiváló alacsony NO 3 -N eltávolítás mértéke alacsony jó szennyvíz adagolási mód szakaszos folyamatos áramlás jellege három fázisú kétfázisú makrofiták jelentősége az oxigén háztartásban kismértékű nagymértékű makrofiták gyökérzetének áramlástorzító hatása elhanyagolható jelentős maximális hidraulikai terhelés [mm/nap] töltetanyag homok frakcionált kavics 8

9 A kombinált (multistage) rendszerek Nemzetközi tapasztalatok: 95-99%-os szerves anyag eltávolítás mellett jól működnek a nitrifikációs-denitrifikációs folyamatok (amerikai tapasztalatok) Az elfolyó BOI 5 koncentráció 20 mg/l alatti télen-nyáron (belga tapasztalatok) Nyári időszakban tartható a 10 mg/l alatti elfolyó NH 4 -N koncentráció (német tapasztalatok) A nitrifikálódott nitrogén 80%-a denitrifkikálódik a rendszerben (német tapasztalatok) 9 Platzer mérési eredményei szerint a maximális fajlagos ÖN eltávolítási teljesítmény 6.5 gön/m 2

10 Régebbi hazai tapasztalatok Elfolyó koncentrációk szélső értékei és átlagos leválasztási hatásfokok 7 hazai telep vizsgálata alapján: BOI 5 : mg/l, átlagos tisztítási hatásfok: 79% KOI: mg/l, átlagos tisztítási hatásfok: 69% LA: mg/l, átlagos tisztítási hatásfok: 64% NH 4 -N: mg/l, átlagos tisztítási hatásfok: 57% ÖN: mg/l, átlagos tisztítási hatásfok: 40% Helytelen tervezés Pontatlan kivitelezés Üzemeltetési 10 hiányosságok

11 Wetland-modell hátrányai Áramlástani és időjárási hatások Tervezési hibák Hidraulikai rövidzárlatok, hidraulikai hatásfok Eltömődési folyamatok Konstrukciós problémák Hidraulikai terhelés változékonysága Qbe Párolgás Csapa dék Kivitelezési hiányosságok Gyökérzet Biofilm aktivitás LA blokkol ódása Töltet fagyás Medence alak Töltet és drén tulajdonságok Helytelen üzemeltetés Átlagos tartózkodási 11 idő Lebontási viszonyok Pórusok oxigén ellátottsági viszonyai Adszorpciós kapacitás változása Hőmérséklet változás Hígulás töményedés Elfolyó koncentráció jelentős mértékű szóródása

12 Hazai viszonyokra adaptált méretezés *A diagramm csak kommunális szennyvízre vonatkozik. ** A diagramm csak Mo-i éghajlati viszonyok esetén érvényes I-es teleptípus határérték túllépési valószínűsége a fajlagos felület (A LE ) és a fajlagos szennyvízhozam (Q LE ) függvényében kommunális szennyvízre 50 mgboi 5 /l határérték esetén 12

13 Tévhitek, realitások Tévhitek és realitások: Téli működés Szerves anyag eltávolítás Nitrifikáció Tisztítási teljesítmény Talajtöltetű hosszanti átfolyású rendszerek Függőleges átfolyású és kombinált rendszerek Kivitelezési költség Üzemeltetési költségek, üzemeltetési gyakorlat Reális alkalmazási területek hazánkban: Települési szennyvíztisztítóként max.2000 LE-ig Általános védettségű befogadó esetén Mezőgazdasági és ipari szennyvíz tisztításra Korszerű közműpótlóként (Ny-i példák)

14 Néhány hazai fotó I. 14

15 Néhány hazai fotó II. 15

16 Néhány megvalósult referenciánk

17 Békési Pálinka Zrt. telephelyének szennyvízkezelése Q= 30 m 3 /d Komponens Elfolyó vízminőség [mg/l] Az elfolyó tisztított szennyvizek befogadója az Élővíz-csatorna. Határérték [mg/l] BOI KOI ön NH4-N öla öp

18 Bakonya Erdei Iskola természet-közeli szennyvíztisztítása Q= 4,6 m 3 /d Komponens Elfolyó vízminőség [mg/l] Határérték [mg/l] BOI KOI ön NH4-N öla öp Az elfolyó tisztított szennyvizek befogadója a Petrőczi- árok, időszakos vízfolyás.

[mg/l] BOI 5 54 - - KOI 200 - - LA 66 - - Vezetőkép esség 1100 µs/cm 2976 / 3135 2500 µs/cm Nitrit 0.2 0.13 / 0.18 0.

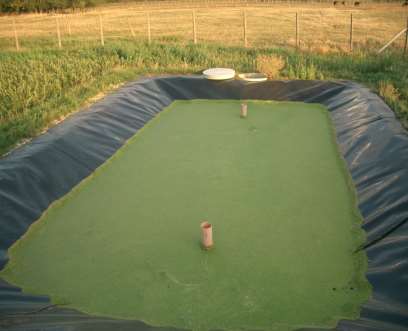

19 Szegedi Tudományegyetem Mezőgazdasági Főiskolai Kar kecsketenyésztési mintafarm gyökérzónás szennyvíztisztító telepe Q= 1,0 m 3 /d Kompone ns Átlagos elfolyó vízminőség [mg/l] 1. / 2. megfigyelő kút B- szennyezettségi h. [mg/l] BOI KOI LA Vezetőkép esség 1100 µs/cm 2976 / µs/cm Nitrit / Nitrát / Ammonia / Foszfát / Az elfolyó tisztított szennyvizek befogadója a felszín alatti vizek.

20 12 év kutatási eredményre alapozott egyedülálló közép európai klimatikus viszonyokra és szennyvízminőségre adaptált méretezési módszer Szolgáltatásaink Tervezés Szaktanácsadás Kivitelezés Üzemfelügyelet Akár 15 év garanciával!

21 Hidro Consulting Mérnöki Szolgáltató Kft. Elérhetőségek: székhely: 7628 Pécs, Auróra utca 8. iroda: 7624 Pécs Budai N. A.u. 1. Városkép Irodaház 117. iroda tel/fax: 72/ ügyvezető: Dittrich Ernő mobil:30/
