1 Szabványos és nem szabványos beépített oltórendszerek, elméletgyakorlat Szikra Csaba tudományos munkatárs BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2012.

2 Sprinkler berendezések méretezési szabályai Szabványok rendeletek (1) 28/2011 (IX.06.) BM rendelettel kiadott OTSZ (2)MSZ EN Sprinklerberendezések. Tervezése, kivitelezése és karbantartása (3)NFPA13 Standard for the Installation of Sprinkler Systems Speciális előírások, szabványok: FM Approved System Design (Factory Mutual) VdS CEA 4001 Richtlinien für Sprinkleranlagen. Planung und Einbau VdS CEA 4001en Guidelines for Sprinkler Systems Planning and Installation Nem hatályos korábbi magyar szabványok: (1)MSZ Sprinkler berendezések (2)MSZ Nyitott szórófejes berendezések Sprinkler berendezések tervezése

3 Sprinkler berendezések főbb elemei Hőre kioldó (sprinkler) fej Vízmotoros gong Védett tér Közműhálózatról Vízellátó rendszer Nyomáskapcsoló N Nedves riasztó szelep Víztároló P Szivatyú (1) Szórófej - csőhálózat (2) Riasztó szelep (3) Vízellátó rendszer

4 Kockázatelvű méretezés Kockázati osztályok: Kis kockázatú (LH - Light Hazard), ÜI=30perc Közepes kockázatú (OH - Ordinary Hazard), ÜI=60perc Nagy kockázatú (HH - High Hazard), ÜI=90perc HHP Nagy kockázat, gyártás (High Hazard Process) HHS Nagy kockázat, tárolás (High Hazard Storage)

5 Kockázatelvű méretezés - Kockázati osztályok csoportjai Közepes kockázatú (OH -Ordinary Hazard), OH1-OH4 csoportja

6 Kockázatelvű méretezés Kockázati osztályok csoportjai Kis kockázatú (LH - Light Hazard), nincs csoportja Tipikus kis kockázatú létesítmények: Iskolák es egyéb oktatási intézmények Irodák Börtönök védőfelület (area of operation) Kockázati besorolás Tűz esetén a sprinkler berendezéssel egyidejűleg védhető legnagyobb tér, amelyre a berendezést méretezik. fajlagos víztérfogatáram (design density) Fajlagos Víztérfogat-áram (mm/min) Nedves vagy elővezérelt Védőfelület (m 2 ) Száraz, vagy nedves-száraz LH 2,25 84 OP1-et kell alkalmazni A kibocsátott vízérfogatáram legkisebb intenzitása mm/perc-ben, amelyre a sprinkler berendezést tervezik, és amely a sprinklerek meghatározott csoportja dm 3 /min-ben kifejezett vízszórásának és az általuk lefedett, m 2 - ben mért területnek a hányadosa. Sprinkler berendezések tervezése

7 Kockázatelvű méretezés - Kockázati osztályok csoportjai Közepes kockázatú (OH -Ordinary Hazard), OH1-OH4 csoportja Sprinkler berendezések tervezése

8 Hidraulikai méretezés

9 hsz hg h hnyö Nyomásveszteség számítása hny hs hk szivattyú h sz - szívómagasság Elméleti maximális szívómagasság: 10.33m, mely a hőmérséklet növekedésével csökken. Kavitáció problémája Valóságos maximális tartály szívómagasság: ~6m h ny - nyomómagasság Nincs elméleti korlát. nyomóvezeték Nem a csőhálózat legmagasabb pontja! h g - geodetikus magasság különbség szívóvezeték h g =h sz +h ny h s súrlódási magasság (súrlódásból származó vízforrás (kút) ellenállás) alaki ellenállások egyenes cső ellenállása h k kifolyási nyomómagasság (minimális kifolyási nyomás) q k [l/perc]=k h k h k = 5m

10 Nyomásveszteség számítása

11 Sprinkler védelem kiterjedése Geodetikus magasság, maximális sebesség Sprinkler berendezések tervezése

12 Sprinklerek nyomása, minimális csőátmérők

13 Örvényszivattyú, szivattyúk jellemzői hmax h[m] Optimális üzemi taromány 1 Q 1 /Q 2 = n 1 /n 2 H 1 /H 2 = (n 1 /n 2 ) 2 P 1 /P 2 = (n 1 /n 2 ) 3 a. Emelőmagasság b. Vízszállítás c. Teljesítmény d. Hatásfok e. Jelleggörbe f. Affinitás törvények g. Csatlakozó csonk mérete h. Járókerék átmérője i. Fordulatszám j. Befoglaló méret q[l/perc] qmax

14 Sprinkler szivattyúk üzemi jellemzői

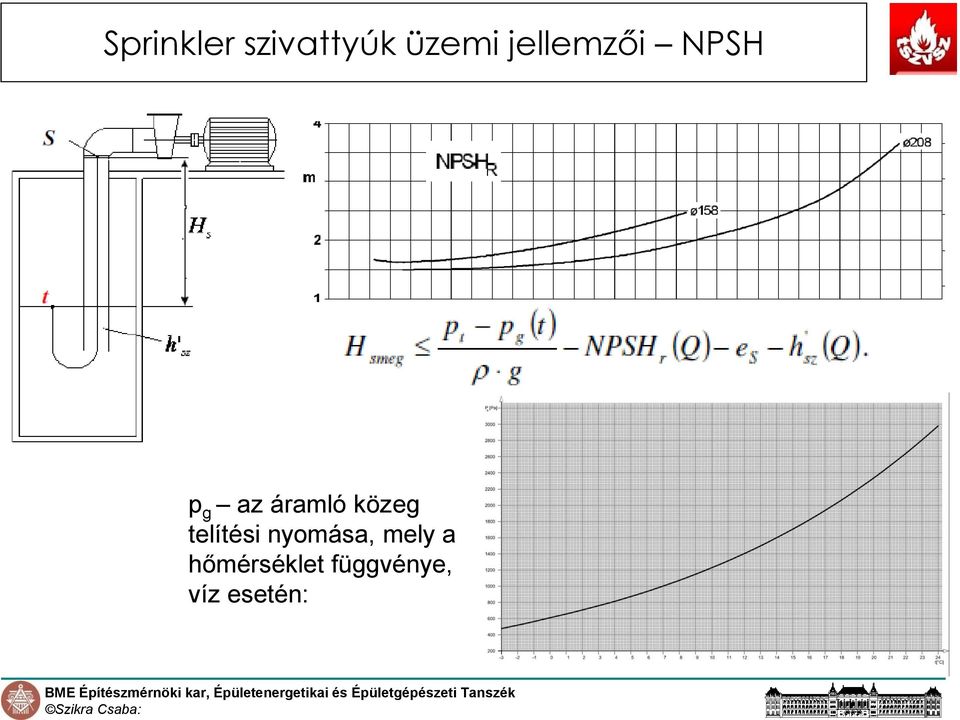

15 Sprinkler szivattyúk üzemi jellemzői NPSH p g az áramló közeg telítési nyomása, mely a hőmérséklet függvénye, víz esetén:

16 Legkedvezőbb, legkedvezőtlenebb védőfelület (üzemidő, hurkolt hálózatok problémái)

17 Szivattyú munkapontja A szivattyút a legkedvezőtlenebb védőfelület csőhálózati jelleggörbéjére kell kiválasztani A szivattyú nyomása a legkedvezőtlenebb védőfelület munkaponti nyomásánál legalább 0,5-bar-al nagyobb legyen (evvel is nő a tároló térfogata) A szivattyú bármilyen tápoldali vízszintérték esetén képes legyen a legkedvezőbb védőfelület térfogatáramát és nyomását teljesíteni Munkapont + 0.5bar Munkapont

18 Köszönöm a figyelmet Szikra Csaba tudományos munkatárs BME Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék 2012.
