1 ML_10/2007-V.08. MŰSZAKI LEÍRÁS Készítette: TIGÁZ-DSO Kft. Hálózat üzemeltetés Technológiai csoport Hajdúszoboszló, 2014 Fedőlappal együtt 12 oldal

2 TARTALOMJEGYZÉK 1 ÁLTALÁNOS KÖVETELMÉNYEK A műszaki leírás hatálya Normatív dokumentumok 3 2. MŰSZAKI KÖVETELMÉNYEK Konstrukciós követelmények Általános követelmények Hőmérsékleti követelmények Üzemi beállítási és szabályozási követelmények Zajszint követelmények Villamos berendezés, robbanásbiztos védelmi rendszer, villámvédelem és földelési követelmények Elhelyezési és helyiség követelmények Felíratok, jelölések, azonosítás 9 3. ÉLETTARTAM, KARBANTARTÁS ÉS PÓTALKATRÉSZ ELLÁTÁS 9 4. GARANCIÁLIS FELTÉTELEK MEGFELELŐSÉG TANÚSÍTÁS MÓDJA DOKUMENTÁCIÓS KÖVETELMÉNYEK MINTADARABOK ÁLTALÁNOS ÉRVÉNYTELENÍTÉS FELTÉTELE ZÁRADÉK 12 2/12 ML_10/2007-V.08.

3 1 ÁLTALÁNOS KÖVETELMÉNYEK 1.1 A műszaki leírás hatálya Ezen műszaki leírás a földgázelosztó rendszer részét képező nyomásszabályozó állomások gáztechnológiai gépészeti berendezésének beszerzésére vonatkozik. 1.2 Normatív dokumentumok Az ajánlott terméknek meg kell felelnie a termék tulajdonságait, műszaki-minőségi követelményeit meghatározó normatív dokumentumoknak. Ebben a tekintetben az ajánlatkérő mértékadónak tekinti a termék műszaki (gyártói) dokumentációját, ezen műszaki leírást és az ebben foglalt hivatkozásokat valamint az alábbi dokumentumokat: 80/2005.(X. 11.) GKM rendelet 8/2002.(II. 16.) GM rendelet A gázelosztó vezetékek biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata közzétételéről A potenciálisan robbanásveszélyes környezetben történő alkalmazásra szánt berendezések, védelmi rendszerek vizsgálatáról és tanúsításáról 9/2001. (IV. 5.) GM rendelet A nyomástartó berendezések és rendszerek biztonsági követelményeiről és megfelelőség tanúsításáról 27/2008. (XII. 3.) KvVM EüM rendelet 12/1988. (XII. 27.) ÉVM- IpM-KM-MÉM-KVM együttes rendelet MSZ 1648:2000 MSZ :1979 MSZ :1983 MSZ :1978 MSZ :1982 MSZ EN 334:2005+A1:2009 MSZ EN 549:1999 MSZ EN 12186:2002 MSZ EN 12186:2000/A1:2006 MSZ EN 13787:2002 MSZ EN 14382:2005+A1:2009 MSZ EN :2010 A környezeti zaj- és rezgésterhelési határértékek megállapításáról az egyes nyomvonal jellegű építményszerkezetek kötelező alkalmassági idejéről Közszolgáltatású, vezetékes földgáz Gázellátás szerelvényei. Gyorszár. Körzeti gázellátó rendszerek Fogalom meghatározások, csoportosítás, általános követelmények. Gáztömörség és vizsgálata. Gázipari szerelvények Gázelosztáshoz tartozó berendezések. Közterületi nyomásszabályozó állomások. Gáznyomás-szabályozók 100 bar bemenő oldali nyomásig Gázkészülékekben és gázberendezésekben használatos tömítések és membránok elasztomer anyagai Gázellátó rendszerek. Gáznyomás-szabályozó állomások gázellátáshoz és gázelosztáshoz. Műszaki követelmények Gázellátó rendszerek. Gáznyomás-szabályozó állomások gázellátáshoz és gázelosztáshoz. Műszaki követelmények. Elasztomerek a legfeljebb 100 bar bemenő nyomású gáznyomás-szabályozókhoz és ezek biztonsági berendezéseihez Gáznyomás-szabályozó állomások és készülékek biztonsági berendezései. Biztonsági gázelzáró eszközök legfeljebb 100 bar bemenőoldali nyomásig. Robbanóképes közegek. 0. rész: Gyártmányok. Általános követelmények 3/12 ML_10/2007-V.08.

4 MSZ EN :2009 ML_09/2006 Műszaki leírás ML_20/2008 Műszaki leírás ML_23/2008 Műszaki leírás ML_60/2008 Műszaki leírás ML_110/2009 Műszaki leírás ML_111/2009 Műszaki leírás 2201_09_DU_01 Műszaki tartalom Robbanóképes közegek. 10-1: rész: Térségbesorolás. Robbanóképes gázközegek Gázmérő beépítés kivitelezési munkáira Turbinás és forgódugattyús gázfogyasztásmérő beszerzéséhez Gázmérőhöz csatlakoztatható gáztérfogat korrektor beszerzésére, beépítésére Nyomásszabályozó állomás távfelügyeleti rendszer kiépítésének, és karbantartásának beszerzéséhez Biztonsági és tájékoztató jeleket hordozó eszközök beszerzéséhez Műszaki és minőségi követelmények meghatározása és érvényesítése a termékbeszerzések során. TT 3000 Gázfogadó és nyomásszabályozó állomások A Technológiai utasítás a megrendelő honlapján, a következő címen érhető el: 2. MŰSZAKI KÖVETELMÉNYEK 2.1 Konstrukciós követelmények Általános követelmények A nyomásszabályozó állomásnak az MSZ 1648:2000 szabvány szerinti közszolgáltatású, vezetékes földgáz nyomásának a szabályozására kell alkalmasnak lennie. A nyomásszabályozó állomás kivitelét amely lehet épületben elhelyezett, szekrényes, süllyesztett, vagy aknás - a Műszaki tartalom tartalmazza. A nyomásszabályozó állomás egy kompakt gáztechnológiai gépészeti egység legyen, amely gyárilag vagy a helyszínen összeépíthetően tartalmazza az alábbiakat: a nyomásszabályozó készülék/ek/et, a biztonsági nyomáshatárolási feladatokat ellátó biztonsági gyorszára/ka/t, a biztonsági lefúvató rendszert, a berendezés rendeltetésszerű működéséhez szükséges egyéb tartozékokat, szerkezeteket, szerelvényeket és készülékeket (csővezetékek, elzáró szerelvények, szűrők, impulzus vezetékek, érzékelő helyek, szellőző vezetékek, mechanikus mérőeszközök stb.). ha a Műszaki tartalom előírja - meghatározott rendszerszintű, technológiai paramétereket mérő adatgyűjtő helyszíni (terepi) rendszert, - a gázfogyasztásmérő hely előkészítését, mérőt helyettesítő közdarabbal. A gázfogyasztás mérő beépítési méretét vagy típusát, kivitelét a Műszaki tartalom írja elő. A nyomásszabályozó állomás közvetlenül telepíthető, működőképes egységként kerüljön leszállításra az üzemeltetési helyszínre. A berendezést és annak minden alkotó részét megbízható, időben és geometriai méreteiben egyaránt stabil, a tervezett funkcióra alkalmas anyagokból kell gyártani, melyek ellenállnak a beépítési hely környezeti hatásainak, a korrózióval, a földgáz, a gázadalékok, valamint a lehetséges kondenzátumok hatásaival szemben, továbbá amelyre ezen kívül még a gyártó a berendezést specifikálta. 4/12 ML_10/2007-V.08.

5 A berendezés nyomásszabályozó és biztonsági nyomáshatároló készülékeinek alkalmasnak kell lenni - a nyomásszabályozó állomás kimenő nyomásának figyelembevételével a 2201_09_DU_01 TT3000 Gázfogadó és nyomásszabályozó állomások című technológiai utasítás szerinti nyomástartományokban történő beállításra. A követelmények mindegyik nyomásszabályozó ágra (főág, tartalékág) külön - külön érvényesek, és az egyes ágaknak azonos értékűeknek kell lenni. A főág és a tartalékág között az üzem közbeni átváltásnak automatikusan kell bekövetkeznie. A nyomásszabályozó állomás bemenő oldalán biztosítani kell a szennyező anyagok kiszűrését a gázáramból olyan mértékig, amely megfelel a beépített készülékek (nyomásszabályozó és a biztonsági nyomáshatároló készülékek, műszerek, gázfogyasztásmérő) által megkövetelt tisztaságnak. A műszaki ajánlatban legyen meghatározva, valamint indokolva a kívánt pórusméret (pld. min. 50 μm). A szűrőbetét cserénél a szűrőfedél kiemeléséhez megfelelő hely, illetve tér álljon rendelkezésre. Ha a szűrőfedél súlya 2 főre vonatkoztatva a munkavédelmi súlyhatárt meghaladja, a technológiai rendszernek tartalmaznia kell a kiemelés segédszerkezetét is. A szűrőt el kell látni szűrőeltömődést jelző rendszerrel (pld. diff. manométer), oly módon, hogy az elzáró szerelvényekkel kiszakaszolható, illetve nyomásmentesíthető legyen. A berendezés kerülőágat is tartalmazzon. A kerülőág a szűrt gázoldalról induljon és szabályozási célból 2 db elzáró szerelvényt tartalmazzon, amelyek közül az egyik nyitó - záró, a másik folyamatos vagy fokozatokban történő kézi mennyiségi szabályozásra készült szerelvény legyen. A kerülő ág keresztmetszetét a primer és szekunder oldali nyomás és a nyomásszabályozó teljesítmény figyelembevételével a gyártó számítással határozza meg. Ha a Műszaki tartalom előírja, a berendezést gázmérő hely előkészítéssel kell készíteni. A gázmérő hely előkészítésnek magába kell foglalnia a mérőt helyettesítő közdarab szállítását is. A nyomásszabályozó berendezés minden ága (főág, tartalékág, kerülőág) egymástól elzáró szerelvényekkel kiszakaszolhatóak legyenek. A kiszakaszolás az üzemben maradó ág rendeltetésszerű működését nem befolyásolhatja. A kiszakaszolt ágak egymástól függetlenül nyomás- és gázmentesíthetőek, a kiszakaszolt technológiai részek feltölthetők, tesztelhetők (gyorszár, lefúvató teszt) legyenek megfelelő nyomásmentesítő/feltöltő csővezetéken keresztül. A nyomásmentesítő/feltöltő vezetékekbe a technológiai csővezetékekhez történő csatlakozási pontokon elzáró szerelvényeket kell beépíteni. A nyomásmentesítő/feltöltő vezetékbe a szűrő/k/ alatti gázmentesítő csonkot is be kell kötni oly módon, hogy a szűrők alján esetleg felgyűlő folyékony szennyeződés a szabadba közvetlenül is eltávolítható legyen anélkül, hogy a csővezetékbe jutna. A szellőzési célú és a nyomásmentesítő vezetéket nem szabad egy fejcsőben egyesíteni a lefúvató vezetékkel. A plombálható kivitelű elzáró szerelvények beépítésének szükségességéről és beépítési helyéről a Műszaki tartalom rendelkezik. A műszer impulzus vezeték/ek/nek a technológiai csővezetékre történő csatlakozási pontjain elzáró szerelvényeket kell beépíteni, amennyiben a műszer cseréjéhez, javításához, karbantartásához indokolt. Egyágas vagy egy biztonsági lefúvatóval rendelkező berendezés esetében a lefúvató vezetékbe a lefúvató szerelvény elé elzáró szerelvényt kell beépíteni. Az elzáró szerelvény és a lefúvató szelep közé passzdarabot kell elhelyezni, amelyet a feltöltő csővezetékbe be kell kötni. A passzdarabon nyomásmérő csonkot, a csonkon nyomásleeresztésre és nyomásmérő elhelyezésére alkalmas (háromjáratú) feszmérőszelepet kell elhelyezni. Épületes és szekrényes nyomásszabályozó állomásnál a lefúvató, nyomásmentesítő vezetéket a tetőn - szekrényes nyomásszabályozó állomás esetében a tető közepén -, vagy az állomás oldalfalán kell kivezetni. A kivezetés megfelelő távolságot biztosítson a gyújtóforrásoktól, ne akadályozza a gázkiáramlást, de védve legyen az eltömődéstől, az 5/12 ML_10/2007-V.08.

6 idegen anyagok, a csapadék és a rovarok bejutásától, valamint a lefúvató vezeték körüli robbanásveszélyes zóna ne essen az állomás területét határoló kerítésen kívülre. A lefúvató szelep utáni lefúvató vezetékbe olyan eszközt (szerelvény, gáz- vagy áramlás érzékelő mérőeszköz, stb.) beépíteni tilos, amely a lefúvatást korlátozza vagy a lefúvatási keresztmetszetet szűkíti. A nyomásszabályozó állomás be- és kilépő oldali csatlakozó csonkjainak méretét és elhelyezkedését a Műszaki tartalom tartalmazza. A be- és kilépő oldali csatlakozó csonkokat ellenkarimával, tömítéssel és karima csavarokkal együtt kell szállítani. A berendezés technológiai rendszerének kialakítása, a részegységek és kezelő szervek mérete, elhelyezkedése, stb., olyan legyen, hogy a kezelés és az üzemeltetés során előforduló beavatkozások, karbantartási, javítási munkák oldalról elvégezhetők, az üzemi jellemzők könnyen azonosíthatók, leolvashatók, minden kezelőszerv a kezelési oldalról közvetlenül elérhető legyen. A technológiai rendszerbe beépített mechanikus nyomásmérők átmérője Ø100 legyen, a legnagyobb pontossági hibája 1.6, és lehetőleg alsó csatlakozású legyen, valamint háromjáratú feszmérő szelepen keresztül csatlakozzanak a technológiai csővezetékre. A nyomásmérők kalibráltak legyenek. A kalibrálás időpontja nem lehet régebbi, mint a nyomásszabályozó berendezés leszállítási időpontja előtti negyedév. A kézi kezelésű szerelvények oldalról legyenek kezelhetők. Amennyiben indokolt a kezelhetőséget és a szerelhetőséget nyitható oldalfalakkal (pld. szekrényes berendezés esetében) vagy szervízutas kialakítással (pld. épületes berendezések esetében) kell biztosítani. A szerelhetőség érdekében a szerelvények mellett legalább 40 cm tér álljon rendelkezésre, amely távolságot a faltól, mennyezettől és a padozattól is tartani kell, kivéve, ha a határoló fal nyitásával az előírt távolság biztosítható. Kivételt képeznek azok a berendezések, amelyek gyárilag úgy vannak kialakítva, hogy a karbantartás, javítás a technológiai berendezés kiemelésével történik (pld. földalatti nyomvonalas kivitel). Az épületben elhelyezett és szekrényes berendezések esetében a nyomásszabályozó készülék a padlótól vagy alapkerettől számítva 0,5-1,3 méter közötti tengelymagasság tartományban helyezkedjen el. A gázfogyasztásmérő hely kiképzést ugyanebben a magasság tartományban kell kialakítani oly módon, hogy a mérő leolvasása oldalról elvégezhető legyen. A főág, a tartalékág és a kerülőág a könnyebb szerelhetőség érdekében lehetőleg egymás alatt kerüljön elhelyezésre. Ha a berendezés vagy egyes készülékeinek, szerelvényeinek karbantartása, javítása speciális szerszámokat igényel, a pályázati ajánlatnak ki kell terjedni a speciális szerszám biztosítására is. A szerszámból szállítandó mennyiséget az ajánlat elbírálása során határozza meg a Megrendelő. A mérőkörök, adatgyűjtő egységek, jelátviteli rendszerek, valamint azok minden részegysége védett legyen a környezet károsító hatásai (időjárás, UV sugárzás, rágcsálók, illetéktelen beavatkozás, stb.) ellen. A mérőeszközök illeszkedjenek a nyomásszabályozó állomás telepítési, technológiai és üzemeltetési jellemzőihez, követelményeihez Hőmérsékleti követelmények A nyomásszabályozó állomás, valamint annak minden alkotórésze és tartozéka az alábbi környezeti hőmérséklettartományban történő működés követelményeinek feleljen meg: t min. - 20ºC t max. + 60ºC A tervezett nyomáscsökkentés mellett a szelep kilépő oldalán a közeghőmérséklet t közeg 0 C legyen és ezen a közeghőmérsékleten biztonságosan üzemeljen. 6/12 ML_10/2007-V.08.

7 2.1.3 Üzemi beállítási és szabályozási követelmények A nyomásszabályozó állomás térfogatáram teljesítményét, a bemenő- és kimenő oldali nyomáskövetelményeket, a nyomásszabályozó készülék/ek/ szabályozási osztálypontosságát a Műszaki tartalom határozza meg. A Műszaki tartalom vonatkozó rendelkezésének hiányában a nyomásszabályozó készülék nem haladhatja meg az SG30 zárónyomás osztály, valamint az SZ10 zárónyomászóna osztály értéket. Az ajánlattevő az alkalmazott nyomásszabályozó készülék hiszterézisének mértékét, valamint a jellemző (alkatrész csere nélküli) beállítási tartományát (W ds ) az ajánlatában ismertetni köteles. A nyomásszabályozó állomás nyomásszabályozó és biztonsági készülékeinek (gyorszár, biztonsági lefúvató szelep) pontos nyomás- és szabályozási érték beállítását a gáz alá helyezési eljárás során, a TIGÁZ-DSO Kft. illetékes területi üzemeltetési egysége képviselőjének jelenlétében, a Műszaki tartalomban megadott értékek figyelembevételével, az ellátási körzet technológiai adottságaival összhangban kell elvégezni Zajszint követelmények A nyomásszabályozó állomás működés közbeni zajszintjének - a berendezés beépítési helyének figyelembevételével - a környezeti zaj - és rezgésterhelési határértékek megállapítására vonatkozó 27/2008. (XII. 3.) KvVM EüM együttes rendeletnek megfelelően a Műszaki tartalomban meghatározott zajterhelési követelményeknek kell megfelelni. A gyártó a berendezés nyomásszabályozó készülékének zajszint mérését az MSZ EN 334:2005+A1:2009 szabvány szerint köteles elvégezni, bizonylatolni és egyben nyilatkozni arról, hogy a berendezés a Műszaki tartalomban előírt zajterhelési feltételeket a telepítést követően kielégíti. A pályázó gyártói zajszint mérési bizonylat másolatát az ajánlathoz mellékelni köteles Villamos berendezés, robbanásbiztos védelmi rendszer, villámvédelem és földelési követelmények A nyomásszabályozó állomás potenciálisan robbanásveszélyes környezetének zónabesorolását az MSZ EN :2009 szabvány szerint kell elvégezni, villámvédelmét és földelését az MSZ EN 12186:2002 szabvány szerint kell kialakítani. A potenciálisan robbanásveszélyes környezetben elhelyezésre kerülő villamos berendezések védelmi rendszere feleljen meg a 8/2002. (II. 16.) GM rendelet követelményeinek és az MSZ EN szabványsorozatnak. A villamos berendezés és annak védelmi rendszere a MSZ EN :2009 szabvány szerinti zónabesorolásnak megfelelő 8/2002. (II. 16.) GM rendelet szerinti alkalmazási csoportba és az azon belüli kategóriába legyen besorolva. A kábeleket és a villamos berendezéseket túlfeszültség ellen védeni kell. Figyelmet kell fordítani a villámcsapás elleni óvintézkedésre. Az alkalmazott villámvédelem feleljen meg a vonatkozó szabványok előírásainak. Elektronikus készülékek esetén ezeket a rendelkezéseket a berendezések megfelelő védelme érdekében a túlfeszültség ellen finomvédelmi egységekkel kell kiegészíteni. A villamosan vezető részegységeket villamosan össze kell kötni és a földelő vezetékhez kell csatlakoztatni, azaz EPH rendszert kell kialakítani. Biztosítani kell, hogy a villamos rendszer, a földelés védelem és a katódos védelmi rendszer között kölcsönhatás ne alakulhasson ki Elhelyezési és helyiség követelmények A nyomásszabályozó állomás tervezése, a kivitel kiválasztása, a berendezés elhelyezése, telepítése során a védőtávolságok, a védőzóna, és a biztonsági övezetek meghatározását, 7/12 ML_10/2007-V.08.

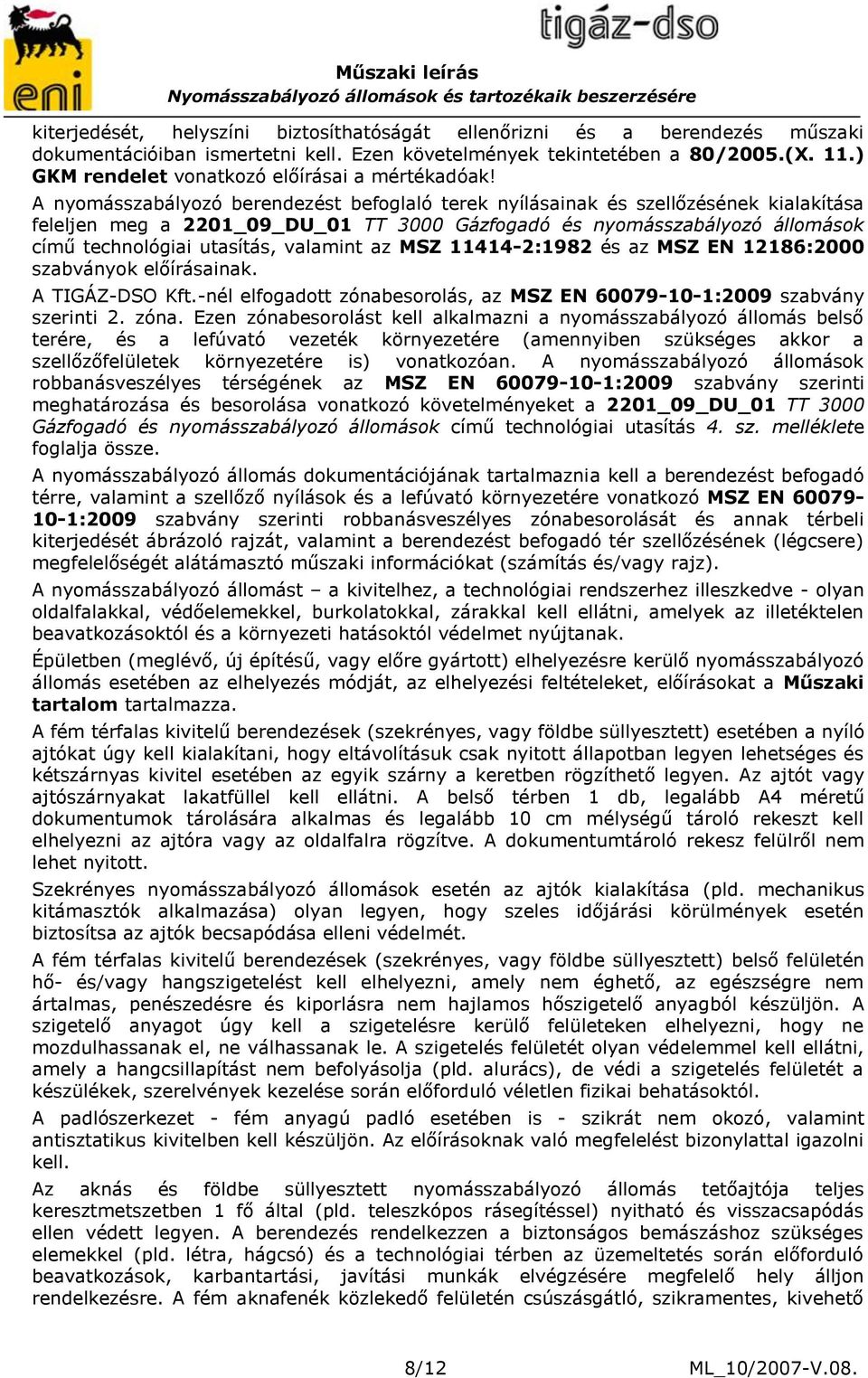

8 kiterjedését, helyszíni biztosíthatóságát ellenőrizni és a berendezés műszaki dokumentációiban ismertetni kell. Ezen követelmények tekintetében a 80/2005.(X. 11.) GKM rendelet vonatkozó előírásai a mértékadóak! A nyomásszabályozó berendezést befoglaló terek nyílásainak és szellőzésének kialakítása feleljen meg a 2201_09_DU_01 TT 3000 Gázfogadó és nyomásszabályozó állomások című technológiai utasítás, valamint az MSZ :1982 és az MSZ EN 12186:2000 szabványok előírásainak. A TIGÁZ-DSO Kft.-nél elfogadott zónabesorolás, az MSZ EN :2009 szabvány szerinti 2. zóna. Ezen zónabesorolást kell alkalmazni a nyomásszabályozó állomás belső terére, és a lefúvató vezeték környezetére (amennyiben szükséges akkor a szellőzőfelületek környezetére is) vonatkozóan. A nyomásszabályozó állomások robbanásveszélyes térségének az MSZ EN :2009 szabvány szerinti meghatározása és besorolása vonatkozó követelményeket a 2201_09_DU_01 TT 3000 Gázfogadó és nyomásszabályozó állomások című technológiai utasítás 4. sz. melléklete foglalja össze. A nyomásszabályozó állomás dokumentációjának tartalmaznia kell a berendezést befogadó térre, valamint a szellőző nyílások és a lefúvató környezetére vonatkozó MSZ EN :2009 szabvány szerinti robbanásveszélyes zónabesorolását és annak térbeli kiterjedését ábrázoló rajzát, valamint a berendezést befogadó tér szellőzésének (légcsere) megfelelőségét alátámasztó műszaki információkat (számítás és/vagy rajz). A nyomásszabályozó állomást a kivitelhez, a technológiai rendszerhez illeszkedve - olyan oldalfalakkal, védőelemekkel, burkolatokkal, zárakkal kell ellátni, amelyek az illetéktelen beavatkozásoktól és a környezeti hatásoktól védelmet nyújtanak. Épületben (meglévő, új építésű, vagy előre gyártott) elhelyezésre kerülő nyomásszabályozó állomás esetében az elhelyezés módját, az elhelyezési feltételeket, előírásokat a Műszaki tartalom tartalmazza. A fém térfalas kivitelű berendezések (szekrényes, vagy földbe süllyesztett) esetében a nyíló ajtókat úgy kell kialakítani, hogy eltávolításuk csak nyitott állapotban legyen lehetséges és kétszárnyas kivitel esetében az egyik szárny a keretben rögzíthető legyen. Az ajtót vagy ajtószárnyakat lakatfüllel kell ellátni. A belső térben 1 db, legalább A4 méretű dokumentumok tárolására alkalmas és legalább 10 cm mélységű tároló rekeszt kell elhelyezni az ajtóra vagy az oldalfalra rögzítve. A dokumentumtároló rekesz felülről nem lehet nyitott. Szekrényes nyomásszabályozó állomások esetén az ajtók kialakítása (pld. mechanikus kitámasztók alkalmazása) olyan legyen, hogy szeles időjárási körülmények esetén biztosítsa az ajtók becsapódása elleni védelmét. A fém térfalas kivitelű berendezések (szekrényes, vagy földbe süllyesztett) belső felületén hő- és/vagy hangszigetelést kell elhelyezni, amely nem éghető, az egészségre nem ártalmas, penészedésre és kiporlásra nem hajlamos hőszigetelő anyagból készüljön. A szigetelő anyagot úgy kell a szigetelésre kerülő felületeken elhelyezni, hogy ne mozdulhassanak el, ne válhassanak le. A szigetelés felületét olyan védelemmel kell ellátni, amely a hangcsillapítást nem befolyásolja (pld. alurács), de védi a szigetelés felületét a készülékek, szerelvények kezelése során előforduló véletlen fizikai behatásoktól. A padlószerkezet - fém anyagú padló esetében is - szikrát nem okozó, valamint antisztatikus kivitelben kell készüljön. Az előírásoknak való megfelelést bizonylattal igazolni kell. Az aknás és földbe süllyesztett nyomásszabályozó állomás tetőajtója teljes keresztmetszetben 1 fő által (pld. teleszkópos rásegítéssel) nyitható és visszacsapódás ellen védett legyen. A berendezés rendelkezzen a biztonságos bemászáshoz szükséges elemekkel (pld. létra, hágcsó) és a technológiai térben az üzemeltetés során előforduló beavatkozások, karbantartási, javítási munkák elvégzésére megfelelő hely álljon rendelkezésre. A fém aknafenék közlekedő felületén csúszásgátló, szikramentes, kivehető 8/12 ML_10/2007-V.08.

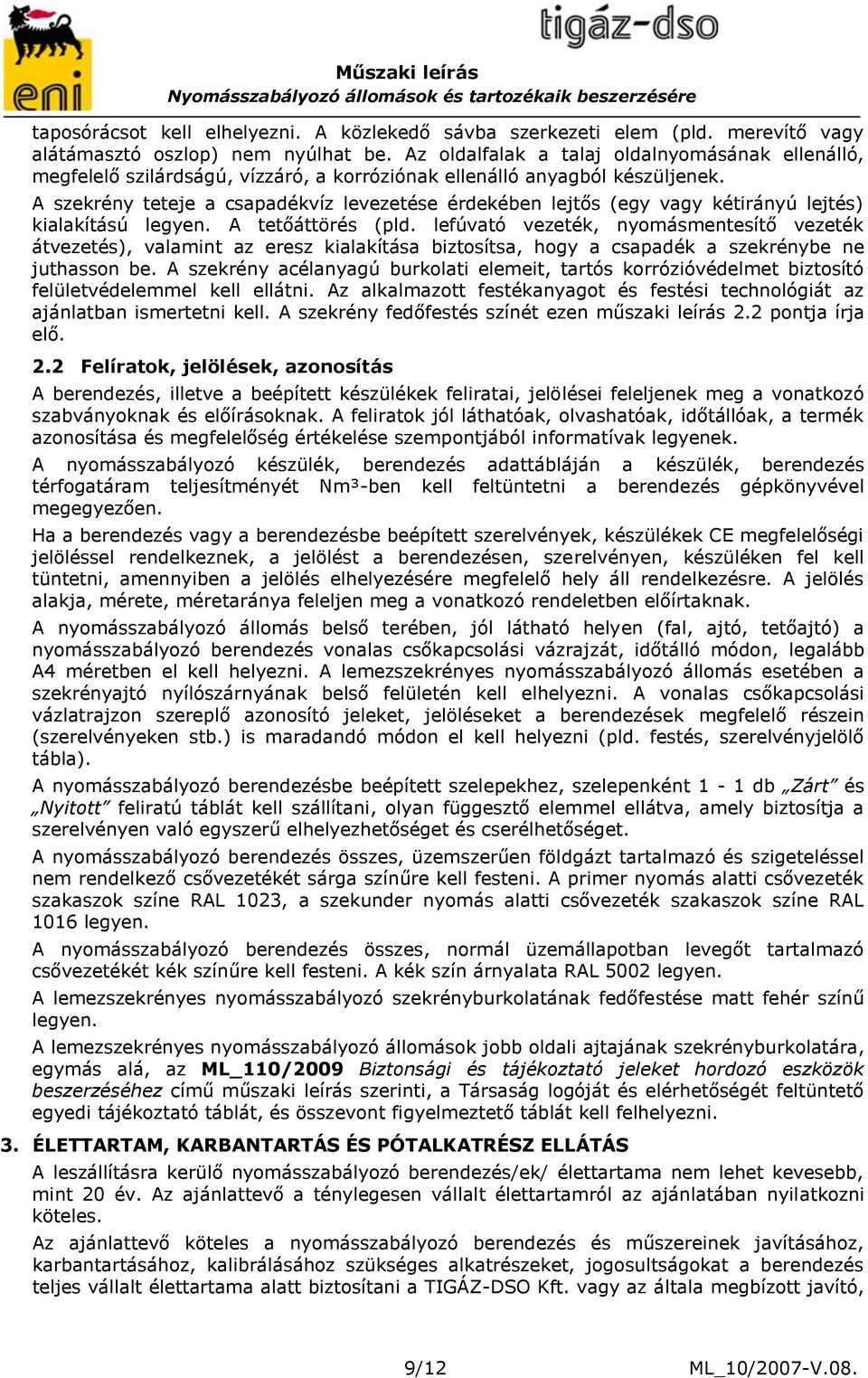

9 taposórácsot kell elhelyezni. A közlekedő sávba szerkezeti elem (pld. merevítő vagy alátámasztó oszlop) nem nyúlhat be. Az oldalfalak a talaj oldalnyomásának ellenálló, megfelelő szilárdságú, vízzáró, a korróziónak ellenálló anyagból készüljenek. A szekrény teteje a csapadékvíz levezetése érdekében lejtős (egy vagy kétirányú lejtés) kialakítású legyen. A tetőáttörés (pld. lefúvató vezeték, nyomásmentesítő vezeték átvezetés), valamint az eresz kialakítása biztosítsa, hogy a csapadék a szekrénybe ne juthasson be. A szekrény acélanyagú burkolati elemeit, tartós korrózióvédelmet biztosító felületvédelemmel kell ellátni. Az alkalmazott festékanyagot és festési technológiát az ajánlatban ismertetni kell. A szekrény fedőfestés színét ezen műszaki leírás 2.2 pontja írja elő. 2.2 Felíratok, jelölések, azonosítás A berendezés, illetve a beépített készülékek feliratai, jelölései feleljenek meg a vonatkozó szabványoknak és előírásoknak. A feliratok jól láthatóak, olvashatóak, időtállóak, a termék azonosítása és megfelelőség értékelése szempontjából informatívak legyenek. A nyomásszabályozó készülék, berendezés adattábláján a készülék, berendezés térfogatáram teljesítményét Nm³-ben kell feltüntetni a berendezés gépkönyvével megegyezően. Ha a berendezés vagy a berendezésbe beépített szerelvények, készülékek CE megfelelőségi jelöléssel rendelkeznek, a jelölést a berendezésen, szerelvényen, készüléken fel kell tüntetni, amennyiben a jelölés elhelyezésére megfelelő hely áll rendelkezésre. A jelölés alakja, mérete, méretaránya feleljen meg a vonatkozó rendeletben előírtaknak. A nyomásszabályozó állomás belső terében, jól látható helyen (fal, ajtó, tetőajtó) a nyomásszabályozó berendezés vonalas csőkapcsolási vázrajzát, időtálló módon, legalább A4 méretben el kell helyezni. A lemezszekrényes nyomásszabályozó állomás esetében a szekrényajtó nyílószárnyának belső felületén kell elhelyezni. A vonalas csőkapcsolási vázlatrajzon szereplő azonosító jeleket, jelöléseket a berendezések megfelelő részein (szerelvényeken stb.) is maradandó módon el kell helyezni (pld. festés, szerelvényjelölő tábla). A nyomásszabályozó berendezésbe beépített szelepekhez, szelepenként 1-1 db Zárt és Nyitott feliratú táblát kell szállítani, olyan függesztő elemmel ellátva, amely biztosítja a szerelvényen való egyszerű elhelyezhetőséget és cserélhetőséget. A nyomásszabályozó berendezés összes, üzemszerűen földgázt tartalmazó és szigeteléssel nem rendelkező csővezetékét sárga színűre kell festeni. A primer nyomás alatti csővezeték szakaszok színe RAL 1023, a szekunder nyomás alatti csővezeték szakaszok színe RAL 1016 legyen. A nyomásszabályozó berendezés összes, normál üzemállapotban levegőt tartalmazó csővezetékét kék színűre kell festeni. A kék szín árnyalata RAL 5002 legyen. A lemezszekrényes nyomásszabályozó szekrényburkolatának fedőfestése matt fehér színű legyen. A lemezszekrényes nyomásszabályozó állomások jobb oldali ajtajának szekrényburkolatára, egymás alá, az ML_110/2009 Biztonsági és tájékoztató jeleket hordozó eszközök beszerzéséhez című műszaki leírás szerinti, a Társaság logóját és elérhetőségét feltüntető egyedi tájékoztató táblát, és összevont figyelmeztető táblát kell felhelyezni. 3. ÉLETTARTAM, KARBANTARTÁS ÉS PÓTALKATRÉSZ ELLÁTÁS A leszállításra kerülő nyomásszabályozó berendezés/ek/ élettartama nem lehet kevesebb, mint 20 év. Az ajánlattevő a ténylegesen vállalt élettartamról az ajánlatában nyilatkozni köteles. Az ajánlattevő köteles a nyomásszabályozó berendezés és műszereinek javításához, karbantartásához, kalibrálásához szükséges alkatrészeket, jogosultságokat a berendezés teljes vállalt élettartama alatt biztosítani a TIGÁZ-DSO Kft. vagy az általa megbízott javító, 9/12 ML_10/2007-V.08.

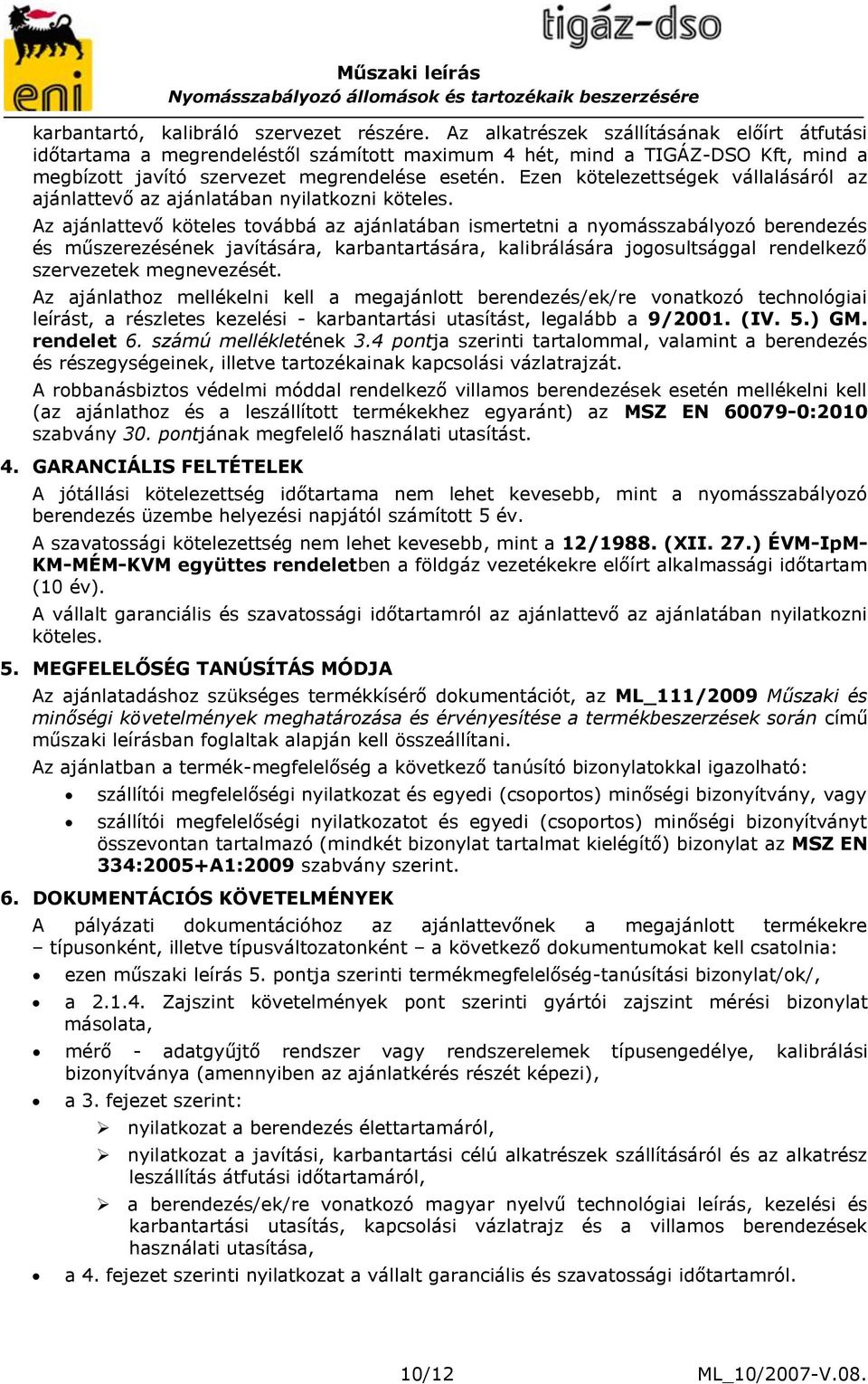

10 karbantartó, kalibráló szervezet részére. Az alkatrészek szállításának előírt átfutási időtartama a megrendeléstől számított maximum 4 hét, mind a TIGÁZ-DSO Kft, mind a megbízott javító szervezet megrendelése esetén. Ezen kötelezettségek vállalásáról az ajánlattevő az ajánlatában nyilatkozni köteles. Az ajánlattevő köteles továbbá az ajánlatában ismertetni a nyomásszabályozó berendezés és műszerezésének javítására, karbantartására, kalibrálására jogosultsággal rendelkező szervezetek megnevezését. Az ajánlathoz mellékelni kell a megajánlott berendezés/ek/re vonatkozó technológiai leírást, a részletes kezelési - karbantartási utasítást, legalább a 9/2001. (IV. 5.) GM. rendelet 6. számú mellékletének 3.4 pontja szerinti tartalommal, valamint a berendezés és részegységeinek, illetve tartozékainak kapcsolási vázlatrajzát. A robbanásbiztos védelmi móddal rendelkező villamos berendezések esetén mellékelni kell (az ajánlathoz és a leszállított termékekhez egyaránt) az MSZ EN :2010 szabvány 30. pontjának megfelelő használati utasítást. 4. GARANCIÁLIS FELTÉTELEK A jótállási kötelezettség időtartama nem lehet kevesebb, mint a nyomásszabályozó berendezés üzembe helyezési napjától számított 5 év. A szavatossági kötelezettség nem lehet kevesebb, mint a 12/1988. (XII. 27.) ÉVM-IpM- KM-MÉM-KVM együttes rendeletben a földgáz vezetékekre előírt alkalmassági időtartam (10 év). A vállalt garanciális és szavatossági időtartamról az ajánlattevő az ajánlatában nyilatkozni köteles. 5. MEGFELELŐSÉG TANÚSÍTÁS MÓDJA Az ajánlatadáshoz szükséges termékkísérő dokumentációt, az ML_111/2009 Műszaki és minőségi követelmények meghatározása és érvényesítése a termékbeszerzések során című műszaki leírásban foglaltak alapján kell összeállítani. Az ajánlatban a termék-megfelelőség a következő tanúsító bizonylatokkal igazolható: szállítói megfelelőségi nyilatkozat és egyedi (csoportos) minőségi bizonyítvány, vagy szállítói megfelelőségi nyilatkozatot és egyedi (csoportos) minőségi bizonyítványt összevontan tartalmazó (mindkét bizonylat tartalmat kielégítő) bizonylat az MSZ EN 334:2005+A1:2009 szabvány szerint. 6. DOKUMENTÁCIÓS KÖVETELMÉNYEK A pályázati dokumentációhoz az ajánlattevőnek a megajánlott termékekre típusonként, illetve típusváltozatonként a következő dokumentumokat kell csatolnia: ezen műszaki leírás 5. pontja szerinti termékmegfelelőség-tanúsítási bizonylat/ok/, a Zajszint követelmények pont szerinti gyártói zajszint mérési bizonylat másolata, mérő - adatgyűjtő rendszer vagy rendszerelemek típusengedélye, kalibrálási bizonyítványa (amennyiben az ajánlatkérés részét képezi), a 3. fejezet szerint: nyilatkozat a berendezés élettartamáról, nyilatkozat a javítási, karbantartási célú alkatrészek szállításáról és az alkatrész leszállítás átfutási időtartamáról, a berendezés/ek/re vonatkozó magyar nyelvű technológiai leírás, kezelési és karbantartási utasítás, kapcsolási vázlatrajz és a villamos berendezések használati utasítása, a 4. fejezet szerinti nyilatkozat a vállalt garanciális és szavatossági időtartamról. 10/12 ML_10/2007-V.08.

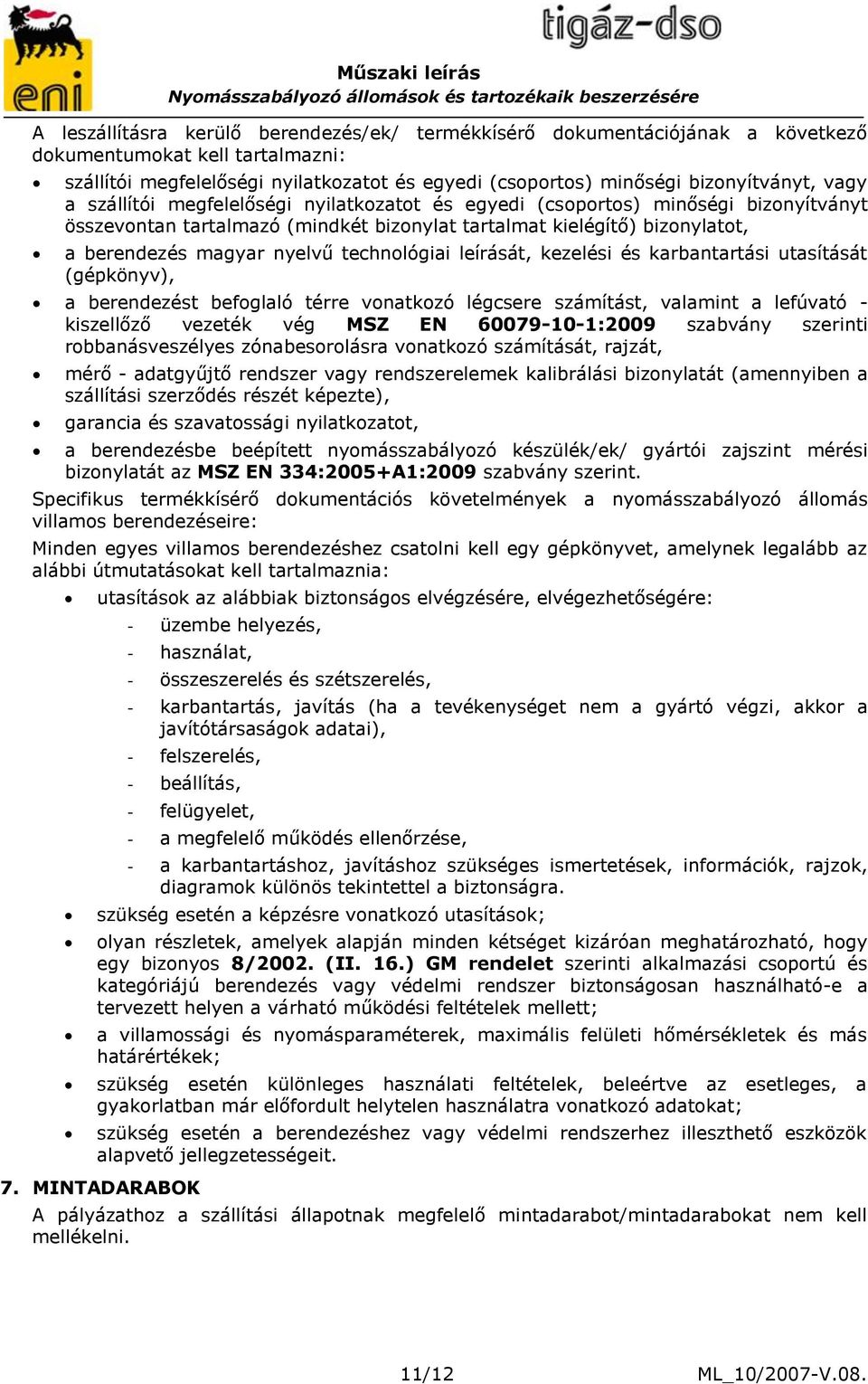

11 A leszállításra kerülő berendezés/ek/ termékkísérő dokumentációjának a következő dokumentumokat kell tartalmazni: szállítói megfelelőségi nyilatkozatot és egyedi (csoportos) minőségi bizonyítványt, vagy a szállítói megfelelőségi nyilatkozatot és egyedi (csoportos) minőségi bizonyítványt összevontan tartalmazó (mindkét bizonylat tartalmat kielégítő) bizonylatot, a berendezés magyar nyelvű technológiai leírását, kezelési és karbantartási utasítását (gépkönyv), a berendezést befoglaló térre vonatkozó légcsere számítást, valamint a lefúvató - kiszellőző vezeték vég MSZ EN :2009 szabvány szerinti robbanásveszélyes zónabesorolásra vonatkozó számítását, rajzát, mérő - adatgyűjtő rendszer vagy rendszerelemek kalibrálási bizonylatát (amennyiben a szállítási szerződés részét képezte), garancia és szavatossági nyilatkozatot, a berendezésbe beépített nyomásszabályozó készülék/ek/ gyártói zajszint mérési bizonylatát az MSZ EN 334:2005+A1:2009 szabvány szerint. Specifikus termékkísérő dokumentációs követelmények a nyomásszabályozó állomás villamos berendezéseire: Minden egyes villamos berendezéshez csatolni kell egy gépkönyvet, amelynek legalább az alábbi útmutatásokat kell tartalmaznia: utasítások az alábbiak biztonságos elvégzésére, elvégezhetőségére: - üzembe helyezés, - használat, - összeszerelés és szétszerelés, - karbantartás, javítás (ha a tevékenységet nem a gyártó végzi, akkor a javítótársaságok adatai), - felszerelés, - beállítás, - felügyelet, - a megfelelő működés ellenőrzése, - a karbantartáshoz, javításhoz szükséges ismertetések, információk, rajzok, diagramok különös tekintettel a biztonságra. szükség esetén a képzésre vonatkozó utasítások; olyan részletek, amelyek alapján minden kétséget kizáróan meghatározható, hogy egy bizonyos 8/2002. (II. 16.) GM rendelet szerinti alkalmazási csoportú és kategóriájú berendezés vagy védelmi rendszer biztonságosan használható-e a tervezett helyen a várható működési feltételek mellett; a villamossági és nyomásparaméterek, maximális felületi hőmérsékletek és más határértékek; szükség esetén különleges használati feltételek, beleértve az esetleges, a gyakorlatban már előfordult helytelen használatra vonatkozó adatokat; szükség esetén a berendezéshez vagy védelmi rendszerhez illeszthető eszközök alapvető jellegzetességeit. 7. MINTADARABOK A pályázathoz a szállítási állapotnak megfelelő mintadarabot/mintadarabokat nem kell mellékelni. 11/12 ML_10/2007-V.08.

12 8. ÁLTALÁNOS ÉRVÉNYTELENÍTÉS FELTÉTELE Érvénytelennek minősül az ajánlat, ha az 5. és 6. pontban foglaltaknak nem felel meg. 9. ZÁRADÉK Jelen műszaki leírás visszavonásig, illetve új verzió kiadásáig marad érvényben. A műszaki leírás, a kiadásának dátumától számított egy éven belül automatikusan felhasználható. Amennyiben ez az időtartam az egy évet meghaladja és egy beszerzési igény érinti a műszaki leírást, akkor a dokumentum felülvizsgálatát kell kérni a dokumentumírótól. A műszaki leírás felülvizsgálatára vagy aktualizálására vonatkozó igényt a dokumentum írójának kell jelezni, az adott beszerzési folyamat tervezett indítása előtt legalább két hónappal. Tartalmi változás esetén a dokumentum új verziószám alatt ismételten kiadásra kerül. Amennyiben változtatás nem indokolt, a műszaki leírás változatlan verziószámmal érvényben marad. Dokumentum szerkesztő: Horváth Gábor Munkakör: Központi műszaki munkatárs Elérhetőség: (52) Hajdúszoboszló, február 10. TIGÁZ-DSO Kft. ügyvezető Soós Gábor TIGÁZ-DSO Kft. Hálózat üzemeltetés vezető Bán Zoltán 12/12 ML_10/2007-V.08.
