1 Körbálázók VARIANT

2 CLAAS VARIANT. CLAAS VARIANT CLAAS VARIANT 2 A CLAAS világa 4 VARIANT VARIANT VARIANT másodpercre van szüksége az össze VARIANT-nak a bálakamrajtó nyitásához és csukásához, illetve a bálakidobáshoz. A technológia 10 Rendfelszedő és terményáramlás 12 Rotor és ROTO FEED 14 ROTO CUT és ROTO CUT HD 16 Süllyeszthető dobfenék lemez 18 Hajtás és bálakamra 20 Zsineg vagy háló 22 Működés 26 CLAAS Szerviz és Alkatrészek rotor Biztonság 32 Jobb bálaforma szilázs esetén jobb bálakamratöltés bármilyen termény esetén. Műszaki adatok kés a ROTO CUT kiváló minőségű rövid terményt biztosít, ami tökéletes bálázóvá teszi VARIANT-ot. 3 m/s. bálaforgatási sebesség azt jelenti, hogy Ön gyorsan és precízen tud formatartó bálákat készíteni. 2 3

3 Több napra van szükség az "igásló" szerep eléréséért. A CLAAS világa A CLAAS világa. Szeretjük, amit csinálunk minden területet, ahol dolgozunk, minden csavart, amit gyártunk és minden betakarított terményt. Szeretjük a munkánkat, még akkor is ha, nem olyan egyszerű, mint a gyerekjáték a legtöbb esetben ez elég kemény munka, akár a francia Loire-Atlantique gyepes területeiről vagy a bajor alpesi rétekről legyen szó. A kemény munka a specialitásunk. A CLAAS VARIANT sok minden más is, de elsősorban igásló. Ezt a szerepet nem lehet egy nap alatt elérni, napról napra keményen kell érte dolgozni. Nagy teljesítménnyel, hosszú élettartammal, könnyű kezeléssel és intelligens ötletekkel kell érte megküzdeni. Olyanokkal, amelyek teljesen nem zárják ki a kemény munkát, viszont sokkal könnyebbé teszik. 4 5

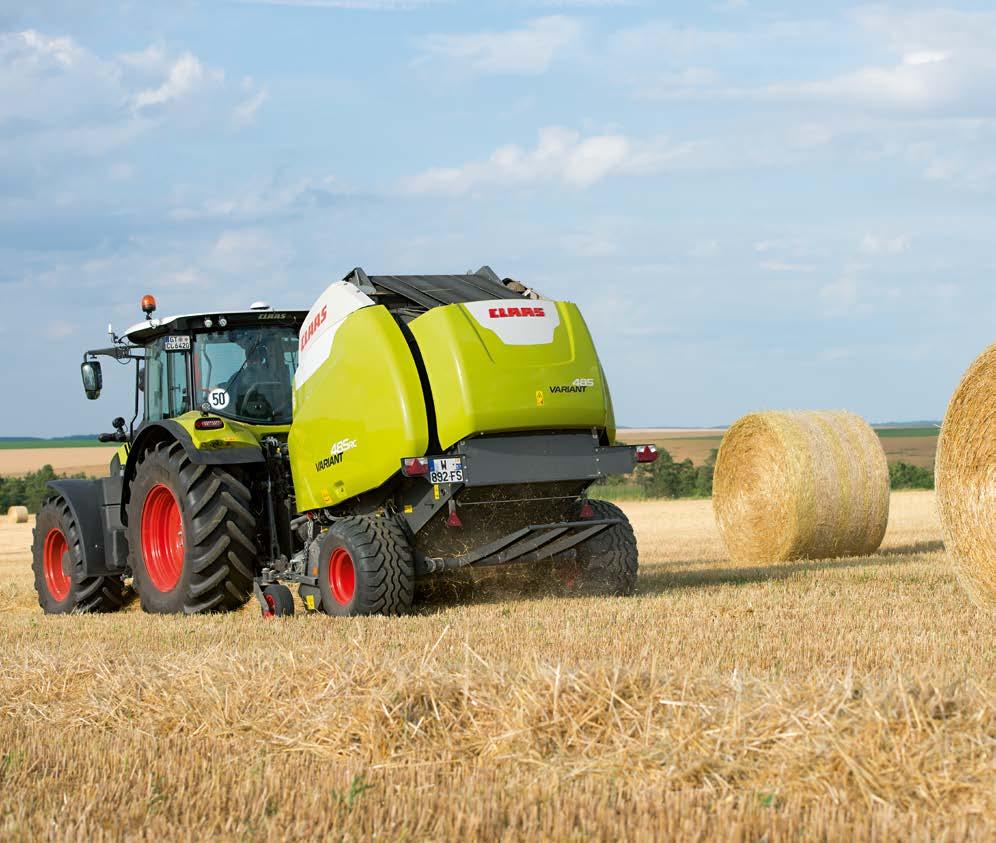

4 Nagy családban mindenki képességeinek megfelelően érvényesül. VARIANT Az igásló. VARIANT A mindentudó. VARIANT VARIANT VARIANT a belépő modell. VARIANT Minden földterület más, minden nap más; mindegyik betakarítás különbözik az előzőtől. De ez nem számít, köszönhetően a nagyfokú teljesítménynek és az optimális működési kényelemnek, a VARIANT otthon érzi magát minden területen. Legyen szó szénáról, szalmáról, szilázsról vagy megújuló nyersanyagról, mint például a kender, a CLAAS a megfelelő VARIANT bálázót kínálja mezőgazdasági vállalkozóknak és mezőgazdasági gépszövetkezetekbe egyaránt. Számos előnnyel rendelkezik: Egyedi, megerősített bálaindítás maximális tömörséget és bálasúlyt jelent Széles rendfelszedő a nagymennyiségű terménybevitel érdekében Változtatható bálaátmérő Innovatív lágymag eszköz az egyedi követelményeknek megfelelően A VARIANT megmutatja, mit tud. go.claas.com/varianim ROTO CUT: új 360 -os vágórotor 14 késsel Heavy Duty koncepció: megerősített láncok, különleges késvédelem és rendkívül robusztus rotor Új, szabadalmaztatott kötözés, az új hálóvezető lemeznek köszönhetően, CLAAS fedett vagy CLAAS fedett XW kötözéssel Bálakidobás 6 másodperc alatt Tökéletes szilázs bálázáshoz HD Szalma Kényelem Szilázs ROTO CUT: új 360 -os vágórotor 14 késsel ROTO FEED: spirális rotor az egységes terményáramlásért Új, szabadalmaztatott kötözés, az új hálóvezető lemeznek köszönhetően, CLAAS fedett vagy CLAAS fedett XW kötözéssel Alkalmas szilázshoz, szénához vagy szalmához Sokoldú Könnyen kezelhető gép HD Szalma Kényelem ROTO FEED: spirális rotor az egységes terményáramlásért Bálatömörség ellenőrző rendszer aktív hidraulikákkal és kettős feszítőkarral Új, szabadalmaztatott kötözés, az új hálóvezető lemeznek köszönhetően a CLAAS fedett kötözés esetén Egyszerű kezelés az OPERATOR-ral Száraz termény, mint például széna, szalma és szenázs esetén Bálaméret 1,20 0,90 1,55/1,80 m Bálaméret 1,20 0,90 1,55/1,80 m Bálaméret 1,20 0,90 1,55/1,80 m Szilázs HD Szalma Kényelem Szilázs VARIANT ,1 m rendfelszedő 2 2,35 m rendfelszedő 3 Görgős terményleszorító 4 Dupla görgős terményleszorító 5 Önbeálló tarlókerekek vagy kihajtható tarlókerekek 6 Csak a CLAAS-tól: aktív nagy teljesítményű,megerősített rotor, bálaindítással 7 ROTO CUT: új 360 -os vágórotor 14 késsel 8 ROTO FEED: spirális rotor az egységes terményáramlásért 9 Heavy Duty koncepció: megerősített láncok és rotor 10 PRO lenyitható fenéklemezzel 11 Nagy nyomaték kb 3 m/s hevedersebességgel 12 Négy megbízható, nagy szilárdságú, végtelenített gumiheveder 13 5 megbízható, erős, végtelenített heveder 14 Gyors, kényelmes kötözés 15 Fedett élek és hálós kötözőrendszer 16 Új hálóvezető lemez a hálós és zsineges kötözéshez 17 Bálatömörségszabályozó-rendszer, aktív hidraulikával és kettős feszítőkarokkal 18 Bálaméret és lágymag-átmérő szabályozás a fülkéből 19 Bálanyomás és lágymag-nyomás szabályozás a fülkéből 20 Gyors bálakamraajtó: bálakidobás 6 másodperc alatt 21 COMMUNICATOR II / OPERATOR / EASY on board ISOBUS technológia / S10 terminál 22 Nagy gumiabroncsok 500/ ,3 l olajozási kapacitás 24 Elektronikus automatikus központi zsírzórendszer rendelhető nem rendelhető

5 Nem baj, ha nagy a szája csak legyen mögötte valami. A technológia A technológia. Igényeink megegyeznek: maximális teljesítmény mindennap. Hogy lehet ezt a legjobban elérni? Jó ötletekkel, folyamatos fejlődéssel, innovatív technológiával és megoldásokkal, amelyek nemcsak működnek, de meg is győznek. Minden egyes nap

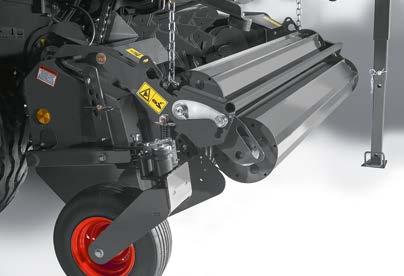

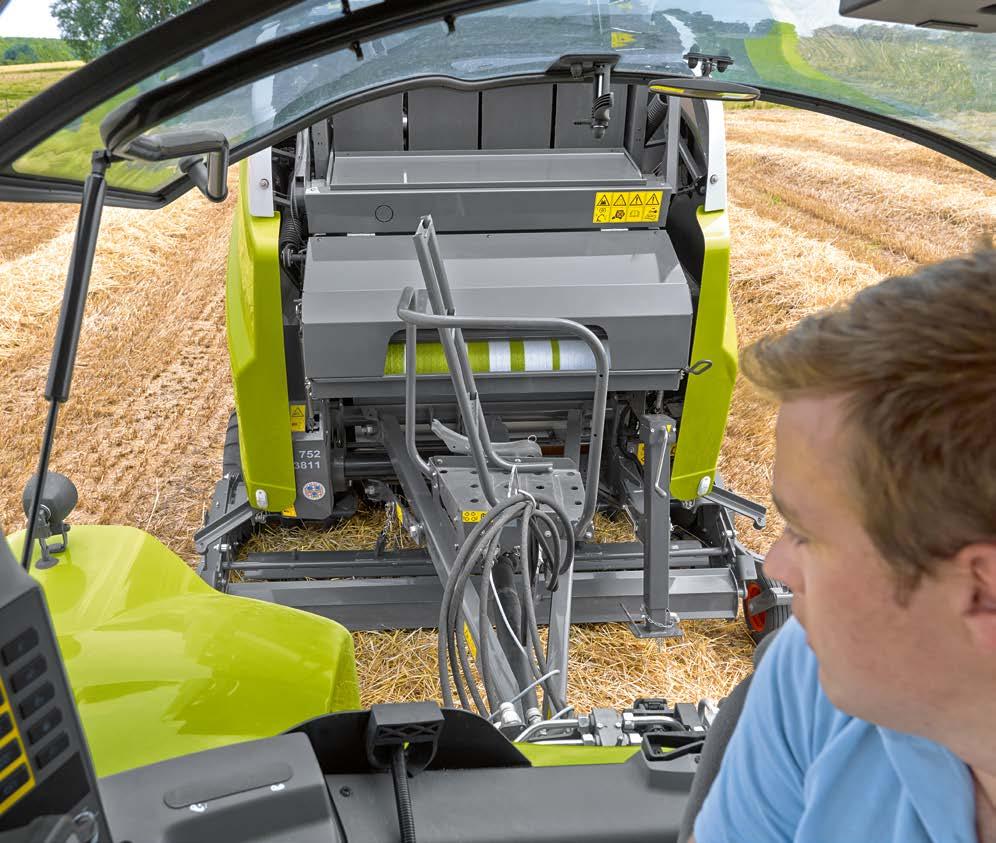

6 ÚJDONSÁG Akinek nagy az étvágya, az mindent felfal. Rendfelszedő és terményáramlás 2,1 vagy 2,35 méteres rendfelszedő? A vezérlés a legfontosabb. közúti szállításnál. A munkamagasság eszközmentes beállítása is tovább növeli a működtetési kényelmet. A VARIANT volt az első 2,1 méteres rendfelszedővel rendelkező körbálázó: félelmetes kapacitása, kivételes teljesítményadatai máig meggyőzőek. A rendfelszedő munkamagasságának beállításához nincs szükség külön eszközre. A rendfelszedő intelligens vezérlőrendszere is fontos szerepet játszik ez biztosítja a jobb terményáramlást kifejezetten rövid terménynél, és jelentősen növeli az élettartamot. A VARIANT és is szerelhető 2,35 méteres rendfelszedővel. Kihajtható, önbeálló tarlókerekek. Bármekkora is legyen a munkaszélesség, a rendfelszedő nagy, önbeálló tarlókerekei egyenletesen dolgoznak és tartják az irányvonalat. Ez biztosítja az optimális talajvonal-követést, megvédi a fűtakarót akár nagy sebességnél vagy forduláskor is. A tarlókerekek beállításához egyik modellnél sem kell külön eszköz. Az új kihajtható mechanizmus sokkal kényelmesebbé teszi nincs szükség az önbeálló tarlókerekek eltávolítására ÚJ: duplagörgős terményleszorító. Az opcionális, duplagörgős terményleszorító már ezerszer bizonyított, és folyamatosan fejlődik. Tökéletesen tömöríti a terményt, jelentősen felgyorsítja a terményáramlást és biztosítja a rotort az aktív terményellátásáról. Minden szem előtt. Munka közben tökéletes a rálátás a rendfelszedőre, és a munkaarány is növelhető igény szerint. Terménytől és terményáramtól függően a gépet maximális teljesítményen lehet kihasználni. Ránézésre. Vezérelt rendfelszedő, 2,1 m vagy 2,35 m (Kihajtható) önbeálló tarlókerek a teljes földterület betakarításért A 365/385 alpfelszertsége a duplagörgős terményleszorító az optimális terményáramlásért, a többi típushoz opciós tétel Minden látható Minden információ a rendfelszedőn. variant-pickup.claas.com VARIANT ,1 m rendfelszedő 2,35 m rendfelszedő Duplagörgős terményleszorító Két önbeálló tarlókerék Két (kihajtható) önbeálló tarlókerék Vezérelt rendfelszedő rendelhető nem rendelhető 12 13

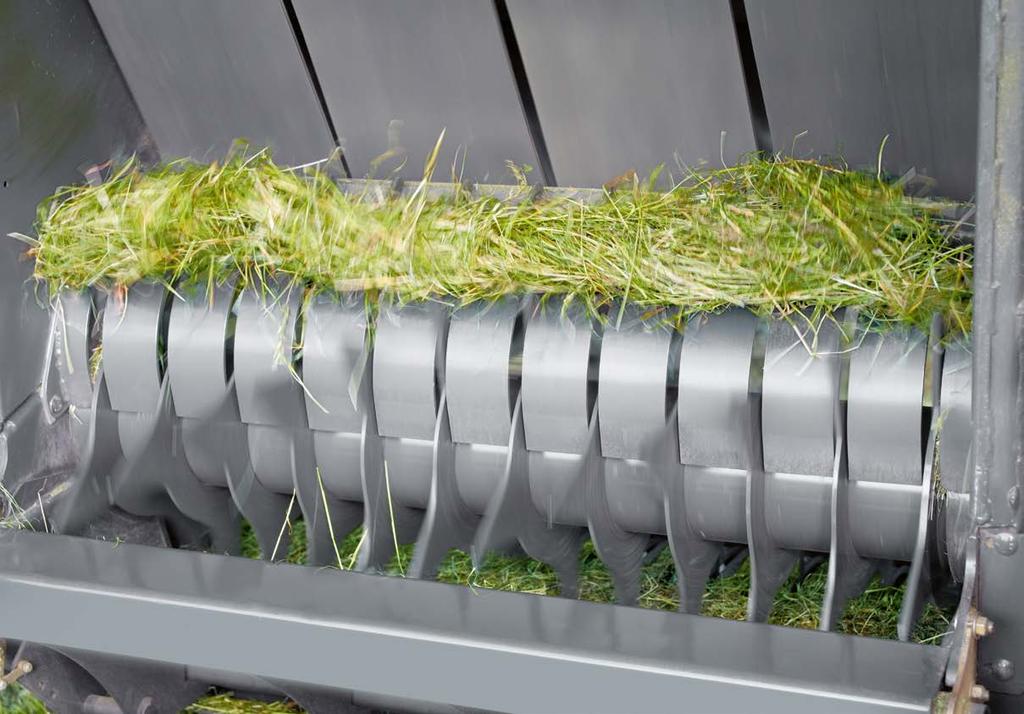

7 ICsakis egyetlen dolog fontos a bála. Rotor és ROTO FEED 1 Egyedi a CLAAS-tól: a rotor indítja a bálaforgatást. A rotor juttatja a terményt a bálakamrába, ahol a bála forgatása azonnal elindul. Kizárólag a CLAAS-tól: a hevederek és a vágórotor ellenkező irányba fordulnak, lehetővé téve az azonnali bálaindítást, ami elengedhetetlen a tömör bála készítéséhez. A nagy sebességű rotor közvetlenül éri el a bálát, kényszerítve a bálaindítást minden egyes bálánál, minden körülmény között. Ez megelőzi a heveder megcsúszását. Előnyök, amelyeket a munka minden percében lehet észlelni, mivel a VARIANT teljes sebességen dolgozik. 2 A követelményeknek megfelelő tömör bálák. Az optimális bálatömörségnek köszönhetően rendkívül magas bálasúlyokat, illetve tárolható, egységes bálaformát kapunk. A termény minőségnek megfelelően tudjuk meghatározni a bála tömörséget, és azt kényelmesen a fülkéből lehet irányítani pédául, maximális tömörségű bálák szalmánál, és lágymag szénánál. Háromféle alapértelmezett beállítás közül lehet választani, vagy két szabadon beállítható jellemzőt lehet alkalmazni. 3 A rotor tölti meg a bálakamrát. További előny: a standard rotor a bálakamrát egyenletesen tölti meg, így jelentős az egységnyi idő alatt betakarított termény. Ez azt jelenti, hogy a VARIANT munkasebessége rendkívül magas. A 2,9-3 m/s hevedersebességnek köszönhetően a VARIANT többet tud teljesíteni, mint sok más körbálázó, illetve jelentősen kevesebb időre van szüksége a kötözéshez. Ránézésre. Egyedi a CLAAS-tól: a rotor indítja a bálaforgást Lágymagbeállítás a fülkéből Rotor általi bálakamra-töltés Minden, amit a rotorról tudni kell. variant-activrotor.claas.com 14 15

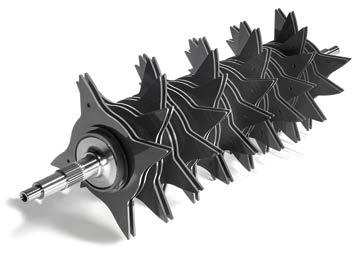

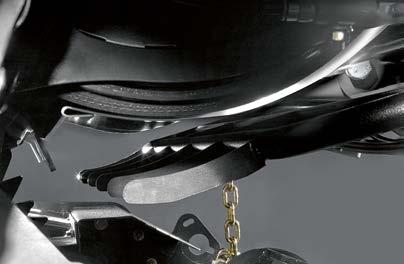

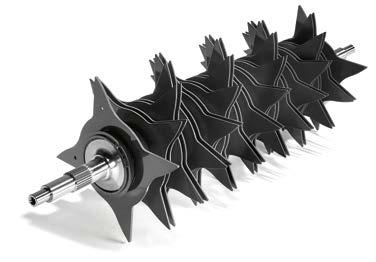

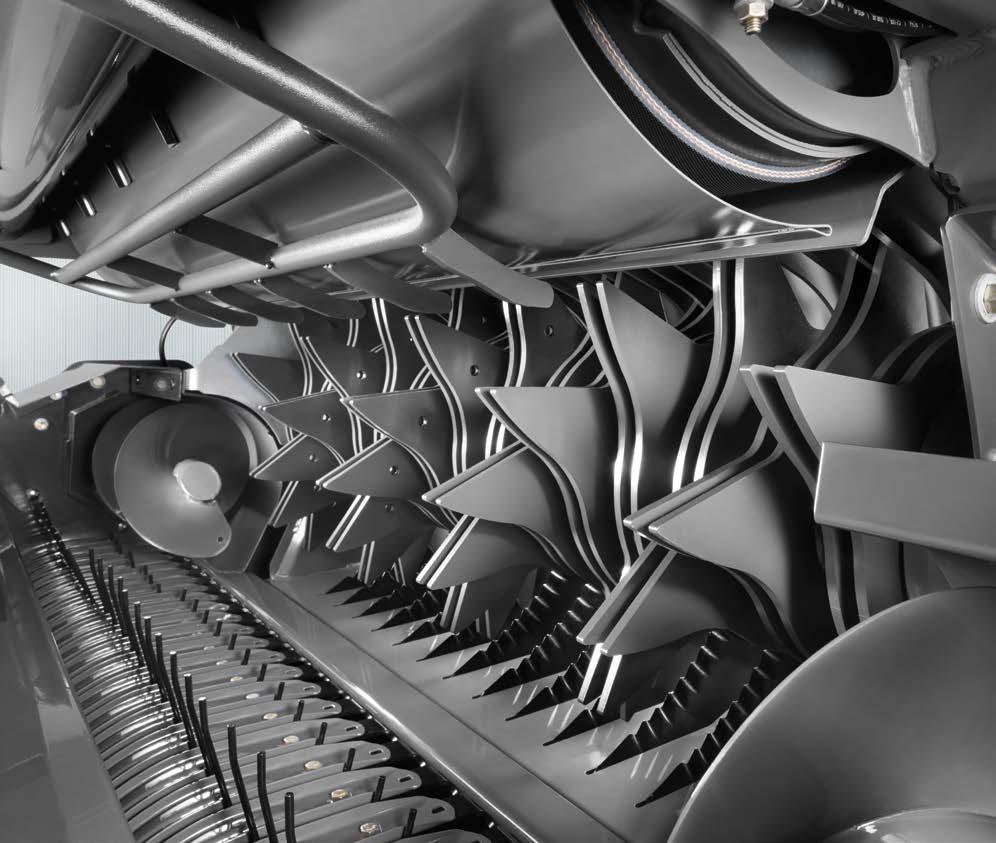

8 Mint a borotva - 14 késsel. ROTO CUT és ROTO CUT HEAVY DUTY ÚJ: ROTO CUT 360 -os elrendezéssel. ROTO CUT HEAVY DUTY. Fejlesztették a ROTO CUT és ROTO CUT HD rotorcsillagainak elrendezését. A négycsillagos rotorfogak 360 -ban, spirális alakban helyezkednek el, ami lehetővé teszi a rövid termény, kis rendek optimális elosztását, jobb formájú bálát eredményezve. A tökéletes vágás: A tizennégy penge garantálja a tökéletes minőségű terményt. A VARIANT ROTO CUT 6 mm-es vastagságú, négy csillagos fogai pontosabban, hatékonyabban és gyorsabban dolgoznak, mint más bálázók. 14 agresszív DEGUY penge Pontos, rövidre vág Időt takarít meg, illetve a kiváló minőségű termény növeli a tejhozamot Új: spirális rotorcsillag-elrendezés (360 ) A négy sorban elhelyezett rotorfogak a kis terményadagok egyenletes továbbítását biztosítják Kombinált tisztítórendszer a rotorfogak között Egyénileg biztosított, duplán edzett acél pengék Hidraulikus késkapcsolás Nehéz munka? Végezze el könnyedén! A Heavy Duty hajtási koncepcióval a VARIANT 485 és 465 különösen alkalmas szilázzsal való munkára a 8 milliméter vastagságú, négycsillagos fogaknak, a robusztusabb, egyedi késvédelemnek és a stabilabb pengetartónak köszönhetően. Ez azt jelenti, hogy a vágási minőség akár szilázs esetén is rendkívül magas ahogy Ön azt a CLAAS-tól már el is várja. ROTO CUT 360, 8 mm-es csillagfogak Megerősített egyedi késvédelem Megerősített Tsubaki láncok (főhajtás és rotorhajtás) Szilázs készlet Ránézésre. ÚJ: ROTO CUT 360, 4 rotorcsillagos vágórotor ROTO CUT a tökéletes vágás ROTO CUT Heavy Duty VARIANT ROTO CUT (6,00 mm) ROTO CUT HD (8,00 mm) Rendelhető Nem rendelhető 16 17

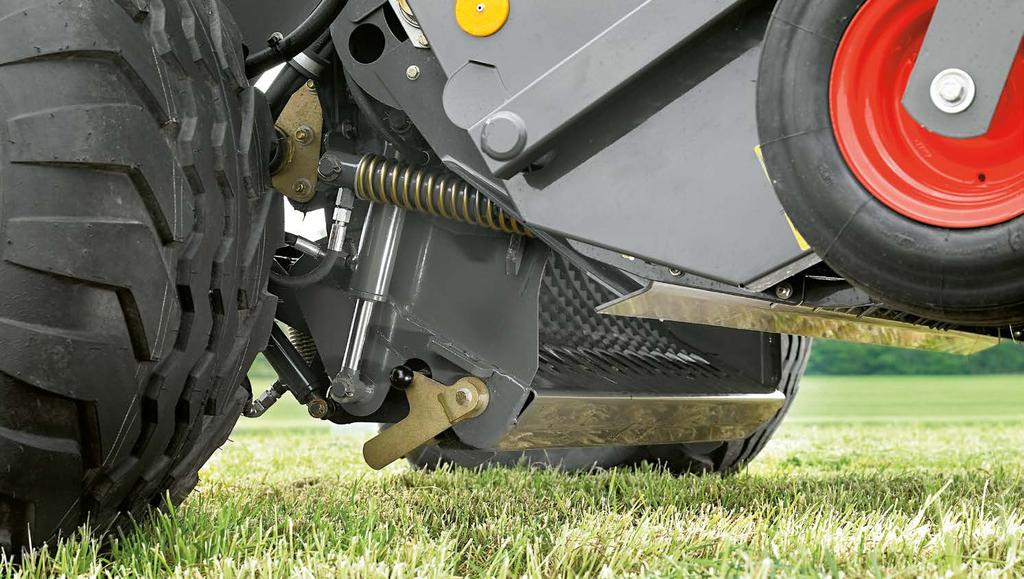

9 Nemcsak a sportautókat lehet leültetni. PRO leereszthető dobfenék-lemez és korai figyelmeztető rendszer Hidraulikusan leereszthető dobfenék-lemez: VARIANT PRO. A bálázás kemény munka, fontos a megfelelő ütemezés. A magas napi teljesítmény nagyon fontos, szükség van olyan rendszerekre, amelyek optimális támogatást nyújtanak a vezetőnek. Például a hidraulikusan lesüllyeszthető fenéklemez, ami aktívan alkalmazkodik a terményáramláshoz. Az automatikus, 30 mm-es süllyesztés lehetővé teszi, hogy a szabálytalan rendeket is folyamatosan felszedje, illetve a vágási minőség is magas legyen. A lesüllyeszthető fenéklemez és 2, kétirányú munkahenger miatt lesz a VARIANT-ból VARIANT PRO, attól függetlenül, hogy ROTO FEED vagy ROTO CUT. A korai figyelmeztető rendszer segít elkerülni a bemedvézést". A fenéklemez mozgását a terminálon követhetjük fény- és hangjelzések kíséretében. Ez azt jelenti, hogy a dugulási veszélyét időben lehet jelezni, és megfelelően reagálni a fülke kényelméből. A bálázót a teljes kapacitáson lehet működtetni, elkerülve a dugulások miatti leállást. A lehetséges dugulásokat a terminál segítségével lehet eltávolítani, anélkül, hogy a traktort elhagyná. A hidraulikusan leereszthető dobfenék kinyílik, és a rotor a torlaszt közvetlenül a bálakamrába juttatja. A vágó rotorral rendelkező bálázók esetében a pengékről gombnyomással le lehet venni a nyomást, mielőtt a lesüllyeszthető fenéklemez kinyílna. A pengék automatikusan visszaugranak záráskor. Ránézésre. A PRO hidraulikusan leereszthető dobfenék-lemez alkalmazkodik a terményáramláshoz Korai figyelmeztetőrendszer jelzi a padlómozgásokat Eltömődések megszüntetése a fülke kényelméből A teljesítmény és a VARIANT tömörítése nagyszerű nem is hezitáltam, amikor a 2016-os előrendelési időszakban a VARIANT 485 bálázót ajánlották nekem." Wolfgang Strube, Németország VARIANT PRO lenyitható fenéklemezzel rendelhető nem rendelhető 18 19

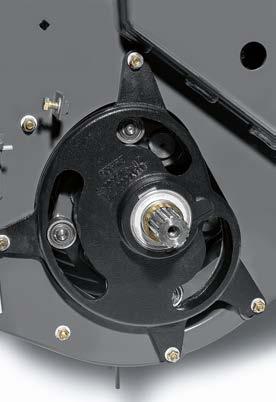

10 Lehet nehéz is a szalma. Önnek azonban nem kell aggódnia. Hajtás és bálakamra Megbízható hajtás és nagy hevedersebesség. Négy vagy öt tartós, végtelenített heveder a VARIANT 470-nél 450 (VARIANT , és ), és a TSUBAKI láncok garantálják a nagy bálatömörséget. A gyors hevedersebesség azt jelenti, hogy a VARIANT gyorsabban dolgozik bármelyik másik bálázónál. Heavy Duty hajtáskoncepció. Heavy Duty hajtáskoncepció ( ) garantálja a maximális hajtást, a magas működési megbízhatóságot és a hosszú élettartamot. A 8 mm vastagságú rotorcsillagok, 1¼ inch heavy duty, hosszú élettartamú láncok és a heavy duty vágóegység dupla késvédelemmel teszi a VARIANT-ot tökéletessé a legnehezebb körülmények között is. A hajtáslánc folyamatos kenése. Az új elosztóegységek a 6,3 literes kenőberendezésben pontosan ellátnak minden egyes láncot a hosszú és zökkenőmentes munkavégzéshez szükséges olajmennyiséggel. Nemcsak pénzt, hanem értékes időt is megtakarít. A bálakamra. A bálakamra maximális teljesítménye érdekében a hidraulikus bálatömörség ellenőrző rendszert a maximális bálatömörségre tervezték. Az aktív hidraulikarendszer egyesíti a három hidraulikus munkahengert a kettős feszítőkar-rendszerrel, valamint biztosítja azokat az aktívan szabályozott irányításról és sima mozgásról. Mindig jól irányított. A hevederek vezetését a gumival borított meghajtóhengerek biztosítják. így a hevederek optimálisan helyezkednek el a bála hajtáshoz. Ránézésre. Megbízható hajtás a gumival borított görgőknek köszönhetően Folyamatos lánckenés a hosszabb élettartamért Bálakamra kettős feszítő-karrendszerrel a tömör bálákért Tökéletes hevedervezetés Minden, amit a bálakamráról tudni kell. variant-balechamber.claas.com VARIANT Heavy Duty koncepció 4 heveder 5 heveder Duális feszítőkar-rendszer rendelhető nem rendelhető 20 21

11 Az ideális kapcsolat megértő és megbízható. Zsineg és háló Az új, szabadalmaztatott hálóvezető lemez növeli a megbízhatóságot. CLAAS fejlesztette és szabadalmaztatta. Az új fejlesztésű hálóvezető lemez két fázisban dolgozik és megbízhatóbb bálakötözést biztosít. A lemez lent van a bálázási folyamat alatt, így ez megelőzi a terményanyag felhalmozódását. (1. ábra) A kötözési folyamat alatt pedig felcsukódik. Ez biztosítja, hogy a háló vagy a zsineg optimálisan vezérelt legyen. (2. ábra) Az eredmény rendkívül megbízható kötözőrendszer és elégedett gépkezelők. Optimalizált kötözés. Megszakítások nélküli, folyamatos bálázás. A hálós és a duplazsineges kötözés is teljesen automatikusan indul. Könnyen beállítható, precíz kötözési mechanizmus biztosítja a kompakt bálákat, amelyek tartják a formájukat. A szükséges kötözőanyag tárolására sok hely áll rendelkezésre a VARIANT bálázóban. Lehetőség van kettő hálós, vagy akár tíz zsineges tekercs tárolására. A körbálázórendszereknek szüksége van arra, hogy a gép rövid időre megálljon, amíg a bálát kötözi. Habár, ebben a tekintetben a VARIANT rendkívüli előnyöket kínál sebességének és hatékonyságának köszönhetően. A folyamat automatikusan indul, amikor a kívánt bálaátmérőt elértük. A 3 m/s hevedersebesség rendkívül gyors kötözési ciklust eredményez, amely lehetővé teszi, hogy a bálázást időpazarlás nélkül folytassuk. Gyors és megbízható: zsineges kötözés. Legyen szó hálós vagy zsineges kötözésről, a VARIANT rendkívül hatékony. A teljesen automatikus indítást követően a könnyen beállítható precíziós kötözőrendszer a bálát szorosan megfogja, tömör, formatartó bálákat készít, még a 3 méter/ másodperces rekordsebességnél is. Ránézésre. Időmegtakarítás az automatikus kötözéssel ideális bálaátmérő elérése esetén indul Új, szabadalmaztatott, hálóvezetőlemez a precízebb kötözésért Új hálóvezető lemez a zsineges és hálós kötözéshez Mindent, amit a kötözésről tudni érdemes. variant-tying.claas.com VARIANT Hálós kötözés Zsineges kötözés rendelhető nem rendelhető 22 23

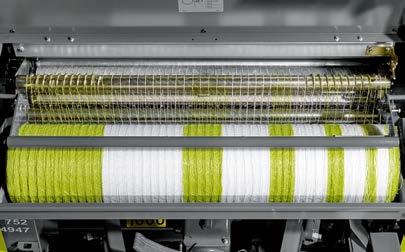

12 ÚJDONSÁG A jó dolgok néha lehetnek gyorsak is. Zsineg vagy háló ÚJ: CLAAS Covered hálós kötözés. Tökéletes látási viszonyok. A hálóféknél használt rugókkal állítható be a fékezési erő a csökkenő hálós tekercsátmérőhöz. Ez biztosítja az állandó hálófeszességet és az optimális fedést a bála teljes szélességében. Előnyei: kompakt bálák, amelyek formatartók és készen állnak további feldolgozásra. Új és opcionális: a CLAAS Covered XW hálós kötözés. Nem számít, hogy széna, szalma vagy szilázs, az opcionális extra széles kötözés tökéletes formájú, erős bálákat eredményez. A VARIANT spirálos hálóvezető hengere optimális fedést biztosít, ennek következtében pedig megfelelő bálavédelmet is nyújt. Az ideális kötözőanyag az extra széles, 1,3 méteres ROLLATEX PRO XW hálós tekercs. A háló jól látható helyen helyezkedik el, azért, hogy Ön a teljes folyamatot mindig szemmel tarthassa. A nagyra nyitható panel kényelmes tisztítást és karbantartást tesz lehetővé. CLAAS fejlesztés. Maximális megbízhatóság az ORIGINAL CLAAS BALETEX zsineges kötözéssel és a CLAAS ROLLATEX PRO hálóval. A CLAAS COVERED XW kötözéssel a ROLLATEX PRO XW 1,3 m optimálisan megfelel az Ön igényeinek. Ránézésre. ÚJ: CLAAS Covered hálós kötözés a jobb bálaformáért Új: CLAAS Covered XW hálós kötözés a még jobb hatásért Tökéletes kilátás, tisztítás és karbantartás a széles rendfelszedőnek köszönhetően VARIANT CLAAS Covered hálós kötözés CLAAS Covered XW hálós kötözés rendelhető nem rendelhető 24 25

13 Milyen a kemény munka? Egyszerű, mint a gyerekjáték! Működés Működés. Van az a pont, amikor azok is be akarják fejezni a munkát, akik szeretnek dolgozni. Ezért mindennap megteszünk mindent azért, hogy támogassuk Önt a napi munkában, jó ötletekkel, jól áttekinthető és innovatív technológiával. A felhasználóbarát és kényelmes gépkezelés mindig a középpontban van

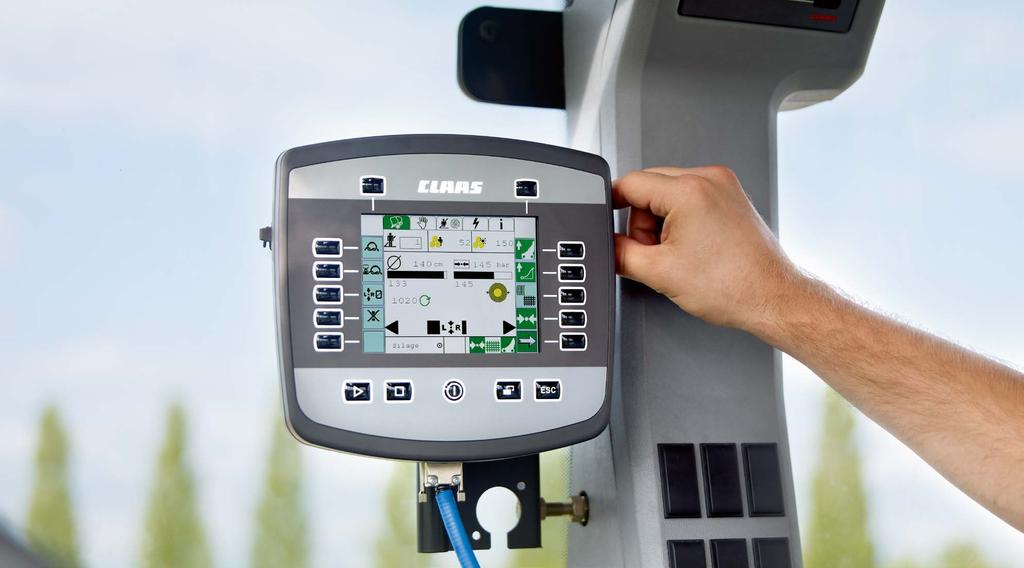

14 Közel a természethez néha csak gombnyomásnyira. Működés 3 / S10 Terminál. 4 / EASY on board. S10 CLAAS terminál profi felhasználóknak. Nagy felbontású, 10.4"-os érintőképernyővel és számos funkcióval rendelkezik. Az S10 segítségével lehet irányítani a kormányrendszert, miközben az olyan ISOBUS funkciókat is működtetjük, mint például a CLAAS PROFI CAM. Az új EASY on board alkalmazással az ISOBUS kompatibilis eszközöket ipad -on keresztül lehet irányítani (ipad 3 / ipad Air / ipad Air 2 ios 8 -cal). A tablet alapú működtetés kényelme párosul a megbízhatósággal. Az USB felhasználói felület gyors és biztonságos áramellátást biztosít a hosszú munkára a földeken. A tablet alapú működtetéssel a fülke kevésbé lesz zsúfolt / COMMUNICATOR. A COMMUNICATOR terminál 5,7"-is színes kijelzővel rendelkezik. Megfelel az ISO UT szabványnak, lehetővé téve az ISOBUS kompatibilis eszközök kényelmes irányítását a COMMUNICATORról. Szükségtelen mondani, hogy ezeket a funkciókat az F gombokhoz lehet rendelni (kiegészítő). 2 / OPERATOR. Az OPERATOR egyértelmű felhasználói felülete, kényelmes ügyfélmenedzsment rendszere és 28 munka memóriája áll rendelkezésre. Sőt, a funkciógombok hátulról megvilágítottak. ISOBUS kompatibilis eszközre van szükség az OPERATOR használatához. OPERATOR COMMUNICATOR II EASY on board S10 Terminál CLAAS UT ISO UT USB-Stick TONI-kompatibilis Y kábelek Nyomtató-kompatibilis Érintőképernyő Színes képernyő Beállítások Egyszerűsített menü ( ) 5 alapértelmezett beállítás (szalma, széna stb.) Bálaátmérő Bálázási nyomás Lágymag-átmérő Lágymag bálázási nyomás Hálós kötözés (comfort) Ránézésre. Hozzáférés minden fontos funkcióhoz a vezetőülés kényelméből S10 terminál a funkciók széles választékával VARIANT irányítása tableten keresztül EASY on board alkalmazással COMMUNICATOR és OPERATOR minden ISOBUS kompatibilis géphez Információ a feladat menüben Bálaátmérő Bálázási nyomás TLT-fordulatszám Jobb-bal kijelző Késpozíció Bálaszám Ügyfél menü 20 ügyfél adatainak tárolása rendelhető nem rendelhető 28 29

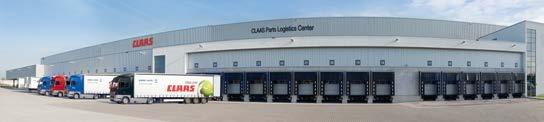

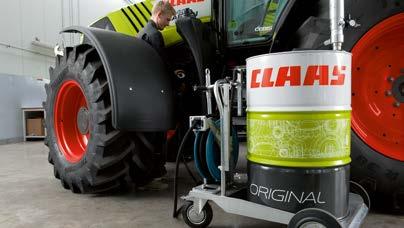

15 Kerül, amibe kerül. CLAAS Szerviz és Alkatrészek. CLAAS Szerviz és Alkatrészek Az Ön igényei számítanak. Mindig számíthat ránk: ott leszünk, ahol Önnek szüksége van ránk bárhol, gyorsan és megbízhatóan, szükség esetén 24 órában, mindig az adott gépnek, illetve gazdaságnak megfelelő precíz megoldással. EREDETI alkatrészek és tartozékok. Speciálisan az Ön gépéhez: pontosan illeszkedő alkatrészek, minőségi hajtóanyagok és megfelelő tartozékok. Tekintse meg termékkínálatunkat, amely épp azt a megoldást kínálja Önnek, amelyre a gépének szüksége van a 100%-os teljesítményéhez. Önnek ajánljuk: CLAAS FARM PARTS. A CLAAS FARM PARTS az egyik legátfogóbb alkatrészprogram, márkától és felhasználási területtől függetlenül, bármilyen mezőgazdasági felhasználásra az Ön üzeméhez. Mindig naprakész. A CLAAS kereskedők világszerte a mezőgazdasági technika legteljesítőképesebb üzemei közé tartoznak. Nemcsak tökéletesen képzettek és szakszerűen felszereltek, hanem munkastílusukkal, hozzáértésükkel és szakértelmükkel az Önök elvárásainak maximálisan megfelelnek. A biztonság tervezhető. Szervizszolgáltatásaink segítenek a gép munkabiztonságát növelni, a kiesési rizikót minimalizálni és fix költségeket kalkulálni. A CLAAS MAXI CARE tervezhető biztonságot nyújt Önnek és gépének. Világszerte elterjedt Hammból. Központi alkatrészraktárunk gyorsan és megbízhatóan szállít eredeti CLAAS alkatrészeket a világ minden tájára. A CLAAS partnerhálózat garantálja Önöknek is, hogy az alkatrészeket rövid időn belül a rendeltetési helyükre szállítja, bárhol is tartózkodik Ön éppen. Problémamegoldás távdiagnosztikával: CLAAS TELEMATICS. A CLAAS TELEMATICS rendszer két fontos előnyt biztosít Önnek: gyors segítséget a CLAAS termékekre specializálódott szervizszakembertől, illetve gazdaságosabb működést a vezetéknélküli kapcsolatnak köszönhetően. A helyszínen tudjuk megoldani a problémáit akár úgy, hogy nem is lát minket. A CLAAS Alkatrész Logisztikai Központ Hammban, Németországban több mint különféle alkatrészt raktároz, több mint m 2 alapterületű raktárban

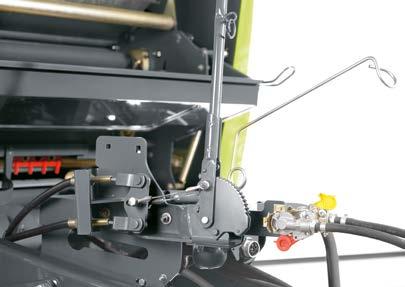

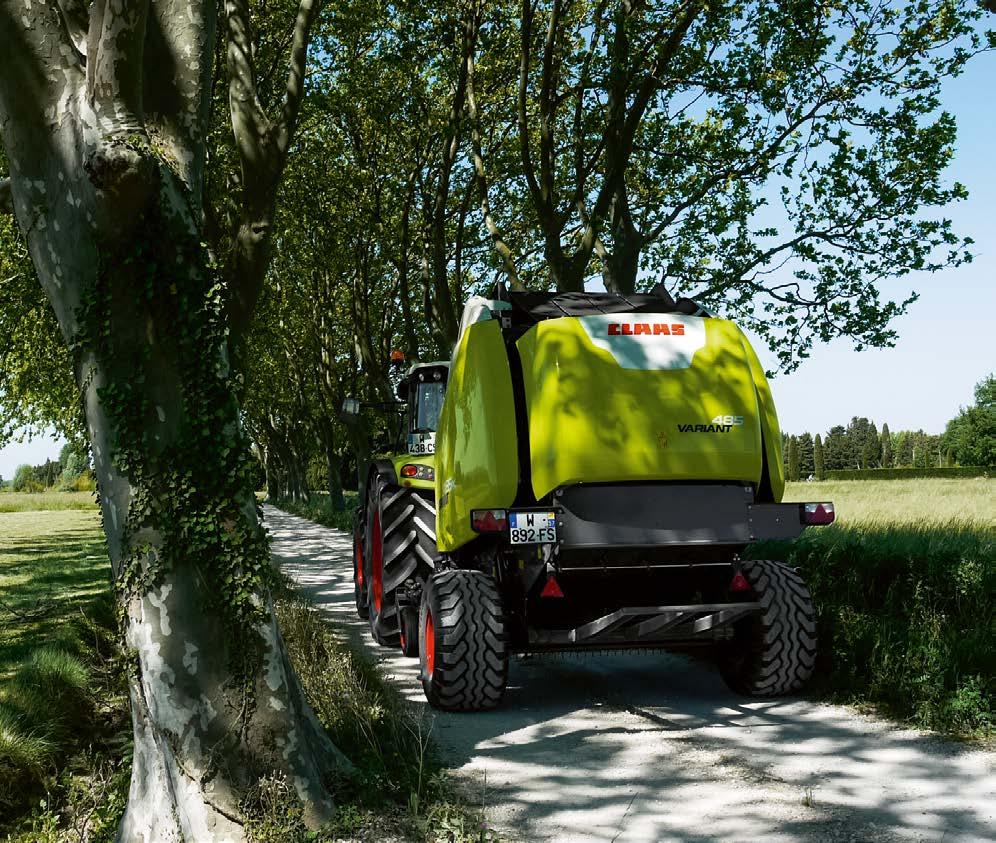

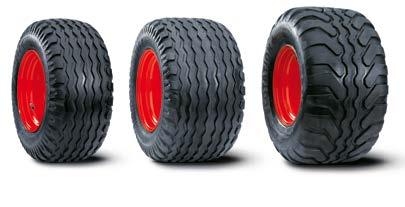

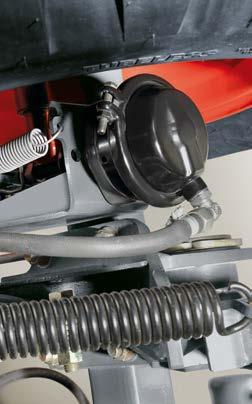

16 Gyorsabban, de biztonságosan. Biztonság Biztonságos vonulás. Ha a művelet megköveteli, hogy hosszú utakat tegyen meg a területek között, ha kis traktorral dolgozik dombos területen, vagy ha csak a traktor csúcssebességét szeretné kihasználni, a VARIANT két különböző fékrendszerrel rendelkezik. A végső választás függ a helyi szabályozásoktól, a légfék választéktól és a hidraulikus fékrendszertől. Könnyen működtethető parkolóféket minden fékrendszer tartalmaz. Nagy lábon. A lehető legnagyobb talajvédelem érdekében nedves körülmények között és a nyugodt futásért háromféle abroncsméret közül lehet választani. Nemcsak a földeken gyors, hanem azok között is, vonuláskor. A VARIANT 50 km/h sebességgel vontatható. Mindemellett jó menettulajdonságokkal rendelkezik: az opcionálisan rendelhető fékezett tengely közúton, nagy sebesség mellett is biztonságos futást, lejtős talajon pedig üzembiztonságot garantál. 50 Ránézésre. Pneumatikus vagy hidraulikus fékrendszer, területtől függően Nagy gumik a maximális talajvédelemért Opcionális fékezhető tengely a nagyobb biztonságért 15.0/ PR 19.0/ PR 500/50-17 F

17 Műszaki adatok VARIANT 485 RC PRO 465 RC PRO 480 RF / RC 460 RF / RC 470 RF 450 RF Gépkapcsolat TLT-fordulatszám fordulat/ perc ford./ perc 540 ford./ perc Teljesítményigény kw LE 75/102 75/102 75/102 75/ Hajtómű és hajtásláncok Heavy Duty, 1 Heavy Duty, 1 Standard, 1 Standard, 1 Standard, 1 Standard, 1 ¼ ¼ Központi láncolajzó (folyamatos) Központi zsírzórendszer Golyós vonószerkezet Hidraulikus csatlakozás Egyszeres működésű csatlakozó a rendfelszedő kiemeléshez Kettős működésű csatlakozó a bálakamrához Kiegészítő kettős működésű csatlakozó a PRO modelleknél Rendfelszedő A rendfelszedő szélessége m 2,10 2,10 2,10 2,10 2,10 2,10 DIN rendfelszedő szélesség m 1,9 1,9 1,9 1,9 1,9 1,9 Talajkövetés két önbeálló tarlókerék segítségével Görgős terményleszorító Duplagörgős terményleszorító Anyagtovábbítás Kényszerbehúzás Heavy Duty ROTO CUT Heavy Duty ROTO CUT ROTO FEED/ ROTO CUT ROTO FEED/ ROTO CUT ROTO FEED Kések száma (ROTO CUT) Hidraulikusan süllyeszthető rotorfenéklemez a PRO modelleknél ROTO FEED VARIANT 485 RC PRO 465 RC PRO 480 RF / RC 460 RF / RC 470 RF 450 RF Zsineg vagy háló Új hálóvezető lemez Hálós kötözés automatikus indítással A kötözés tetszőlegesen beállítható 9 fokozat 9 fokozat 9 fokozat 9 fokozat 9 fokozat 9 fokozat Duplazsineges kötözés automatikus indítással CLAAS Covered hálós kötözés CLAAS Covered XW hálós kötözés A kötözés tetszőlegesen beállítható 10 fokozat 10 fokozat 10 fokozat 10 fokozat 10 fokozat 10 fokozat Kerékabroncsok 11.5/ PR 15.0/55 R /45 R /50 17 F+ Önbeálló tarlókerekek 16/ PR gumiabroncsokkal Légfékek Méretek és súly Hossz bálakidobóval m 4,68 4,68 4,68 4,68 4,68 4,68 Szélesség 15.0/55 R 17 abronccsal m 2,49 2,49 2,49 2,49 2,49 2,49 Szélesség 19.0/45 R 17 abronccsal m 2,66 2,66 2,66 2,66 2,66 2,66 Szélesség 500/50 17 F+ abronccsal m 2,67 2,67 2,67 2,67 Magasság m 2,99 3,03 2,79 2,83 2,99 3,03 2,79 2,83 2,99 3,03 2,99 3,03 Gép tömege kg Változtatható kamraméret Végtelenített erős gumiheveder db Hevedersebesség m/s 3 3 2,9 2,9 2,9 2,9 Bálamag tömörség és átmérő beállítás Két gumihengeres hajtás Nedvességmérő Heavy Duty koncepció Bálakamra méretek A bálakamra szélessége m 1,20 1,20 1,20 1,20 1,20 1,20 A bála átmérője m 0,90 1,80 0,90 1,55 0,90 1,80 0,90 1,55 0,90 1,80 0,90 1,55 Kezelés OPERATOR COMMUNICATOR II ISOBUS kábelek A CLAAS a gyakorlat követelményeinek megfelelően termékeit folyamatosan fejleszti. Ezért a változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek és esetleg a széria felszerelésbe nem tartozó feláras tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációval és az árlistával kapcsolatosan kérjük forduljanak az AXIÁL Kft.-hez (Tel.: 79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók elkészítésekor a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk, de a saját biztonsága érdekében Ön önhatalmúlag ne tegye ezt. A mindenkori használati utasításokat a kezelési útmutató tartalmazza. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. széria opció rendelhető nem rendelhető 34 35
