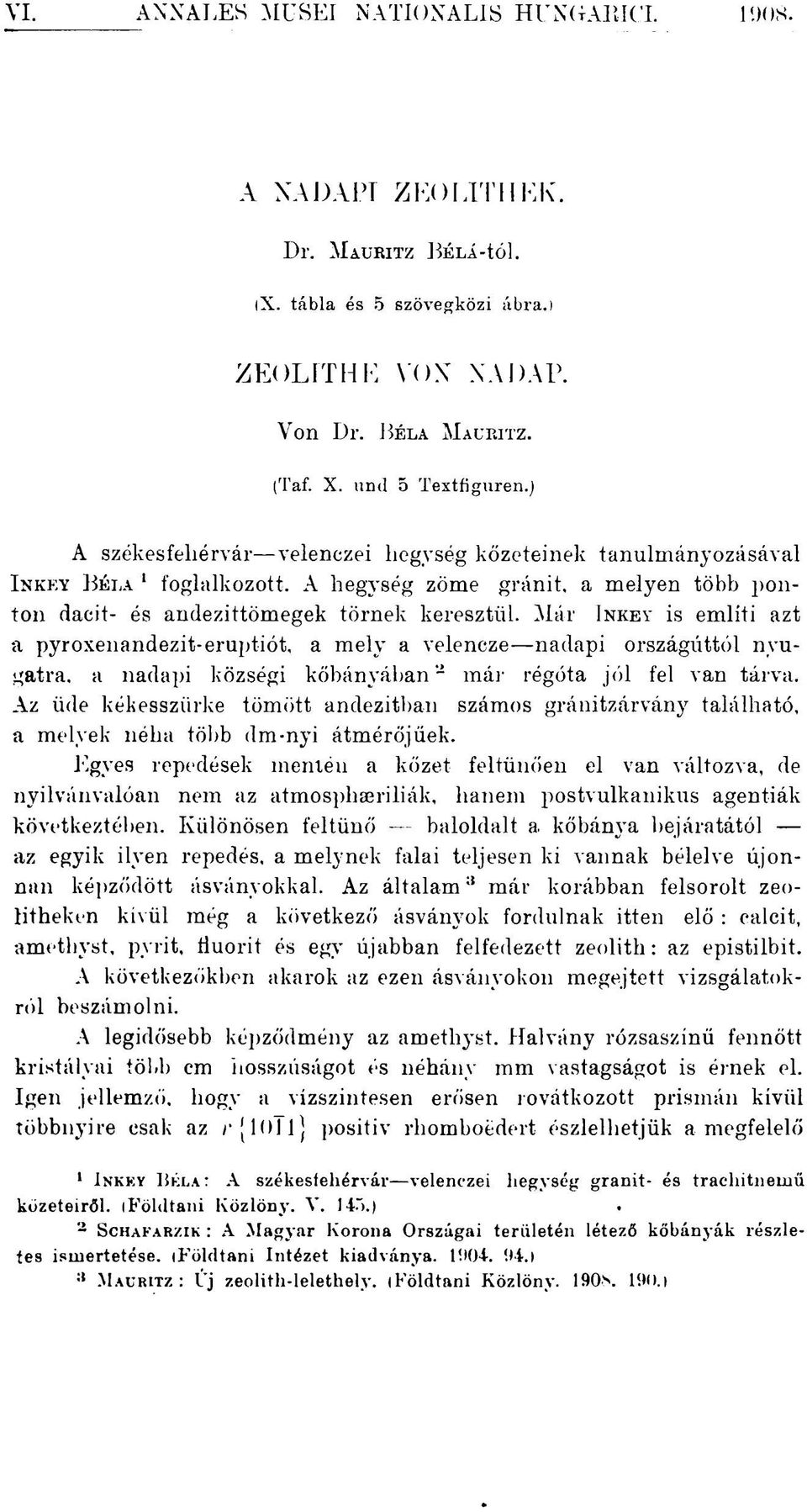

1 VI. ANNALES MUSEI NATIONALIS HUNGARICI A NAD APT ZEOLITHKK. Dr. MAURITZ BÉLÁ-ÍÓI. X. tábla és 5 szövegközi ábra.) ZEOLITKE VON XADAP. Von Dr. BÉLA MAURITZ. (Taf. X. und 5 Textfiguren.) A székesfeliérvár velenczei hegység kőzeteinek tanulmányozásával INKEY BÉLA foglalkozott. A hegység zöme gránit, a melyen több ponton dacit- és andezittömegek törnek keresztül. Már INKEY is említi azt a pyroxenandezit-eruptiót. a mely a velencze nadapi országúttól nyugatra. a nadapi községi kőbányában 2 mái- régóta jól fel van tárva. Az üde kékesszürke tömött andezitban számos gránitzárvány található, a melyek néha több dm-nyi átmérőjűek. Egyes repedések mentén a kőzet feltűnően el van változva, de nyilvánvalóan nem az atmosphaeriliák, hanem postvulkanikus agentiák következtében. Különösen feltűnő baloldalt a. kőbánya bejáratától az egyik ilyen repedés, a melynek falai teljesen ki vannak bélelve újonnan képződött ásványokkal. Az általam 3 már korábban felsorolt zeolitheken kívül még a következő ásványok fordulnak itten elő : calcit, amethyst, pyrit, fluorit és egy újabban felfedezett zeolith : az epistilbit. A következőkben akarok az ezen ásványokon megejtett vizsgálatokról beszámolni. A legidősebb képződmény az amethyst. Halvány rózsaszínű fennőtt kristályai több cm hosszúságot és néhány mm vastagságot is érnek el. Igen jellemző, hogy a vízszintesen erősen rovátkozott prismán kívül többnyire csak az rjlotl} positiv rhomboëdert észlelhetjük a megfelelő INKEY BÉLA: A Székesfehérvár velenczei hegység granit- és trachitnemű kőzeteiről. (Földtani Közlöny. V. 45.) - SCHAFARZIK : A Magyar Korona Országai területén létező kőbányák részletes ismertetése. iföldtani Intézet kiadványa MAURITZ: Új zeolith-lelethely. (Földtani Közlöny

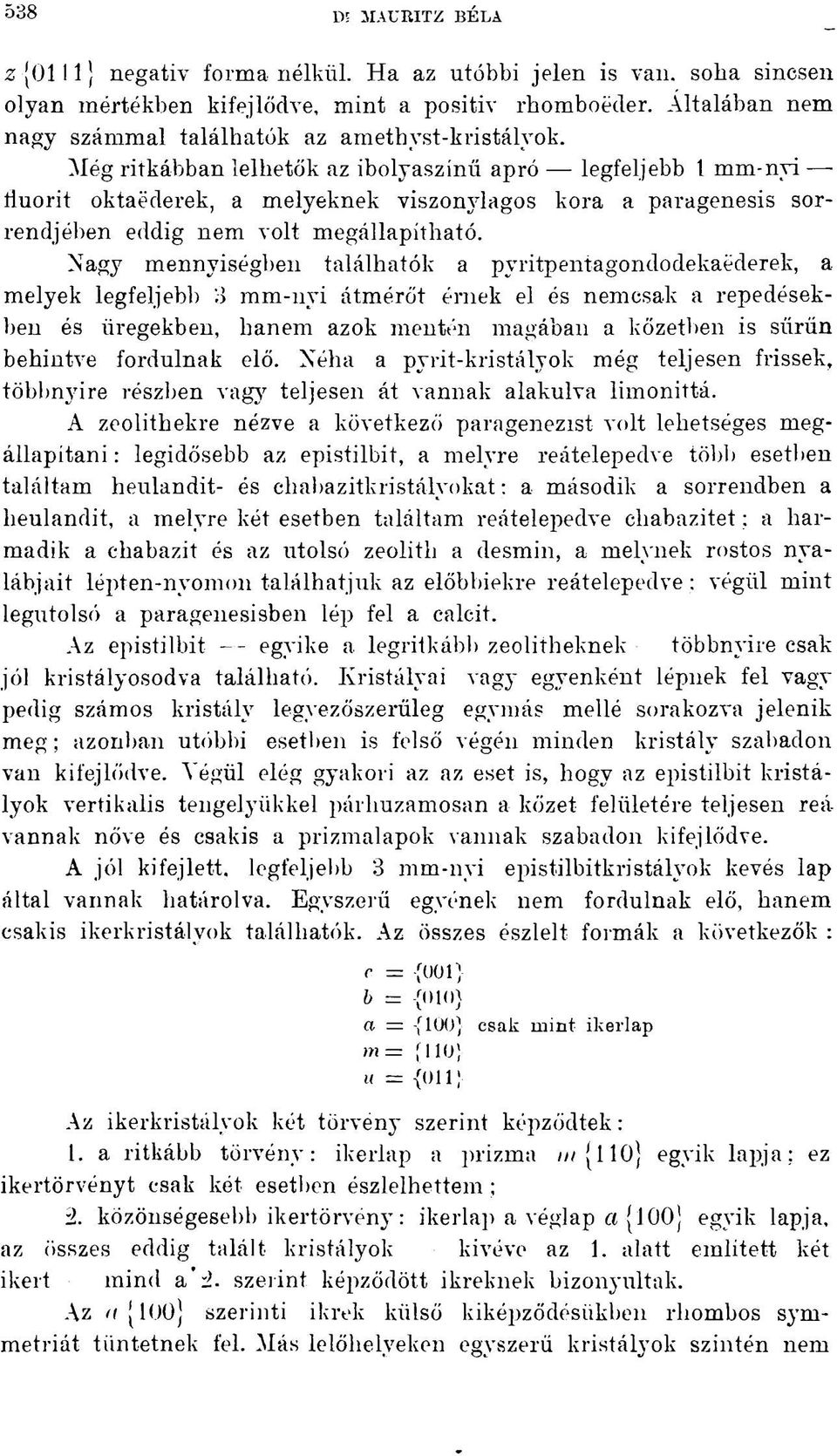

2 538 ); MAUEITZ BÉLA z (Olli) negativ forma nélkül. Ha az utóbbi jelen is van. soba sincsen olyan mértékben kifejlődve, mint a positiv rhomboëder. Általában nem nagy számmal találhatók az amethvst-kristályok. Még ritkábban lelhetők az ibolyaszínű apró legfeljebb l mm-nyi - fluorit oktaéderek, a melyeknek viszonylagos kora a paragenesis sorrendjében eddig nem volt megállapítható. Nagy mennyiségben találhatók a pyritpentagondodekaëderek, a melyek legfeljebb 3 mm-nyi átmérőt érnek el és nemcsak a repedésekben és üregekben, hanem azok mentén magában a kőzetben is sűrűn behintve fordulnak elő. Néha a pyrit-kristályok még teljesen frissek, többn3űre részben vagy teljesen át vannak alakulva limonittá. A zeolithekre nézve a következő paragenezist volt lehetséges megállapítani: legidősebb az epistilbit, a melyre reátelepedve több esetben találtam heulandit- és chabazitkristályokat : a második a sorrendben a heulandit, a melyre két esetben találtam reátelepedve chabazitet ; a harmadik a chabazit és az utolsó zeolith a desmin, a melynek rostos nyalábjait lépten-nyomon találhatjuk az előbbiekre reátelepedve : végül mint legutolsó a paragenesisben lép fel a calcit. Az epistilbit egyike a legritkább zeolitheknek többnyire csak jól kristályosodva található. Kristályai vagy egyenként lépnek fel vagy pedig számos kristály legyezőszerüleg egymás mellé sorakozva jelenik meg ; azonban utóbbi esetben is felső végén minden kristály szabadon van kifejlődve. Végül elég gyakori az az eset is, hogy az epistilbit kristályok vertikális tengelyükkel párhuzamosan a kőzet felületére teljesen reá vannak nőve és csakis a prizmalapok vannak szabadon kifejlődve. A jól kifejlett, legfeljebb 3 mm-nyi epistilbitkristályok kevés lap által vannak határolva. Egyszerű egyének nem fordulnak elő, hanem csakis ikerkristályok találhatók. Az összes észlelt formák a következők : c = {00} b = {00} a = {00} csak mint ikerlap m= {0} w = {0} Az ikerkristályok két törvény szerint képződtek:. a ritkább törvény: ikerlap a prizma»<{0} egyik lapja; ez ikertörvényt csak két esetben észlelhettem ; 2. közönségesebb ikertörvény : ikerlap a véglap a {00} egyik lapja, az összes eddig talált kristályok kivéve az. alatt emiitett két ikert mind a'2. szerint képződött ikreknek bizonyultak. Az a [ 00} szerinti ikrek külső kiképződésükben rhombos S}'mmetriát tüntetnek fel. Más lelőhelyeken egyszerű kristályok szintén nem

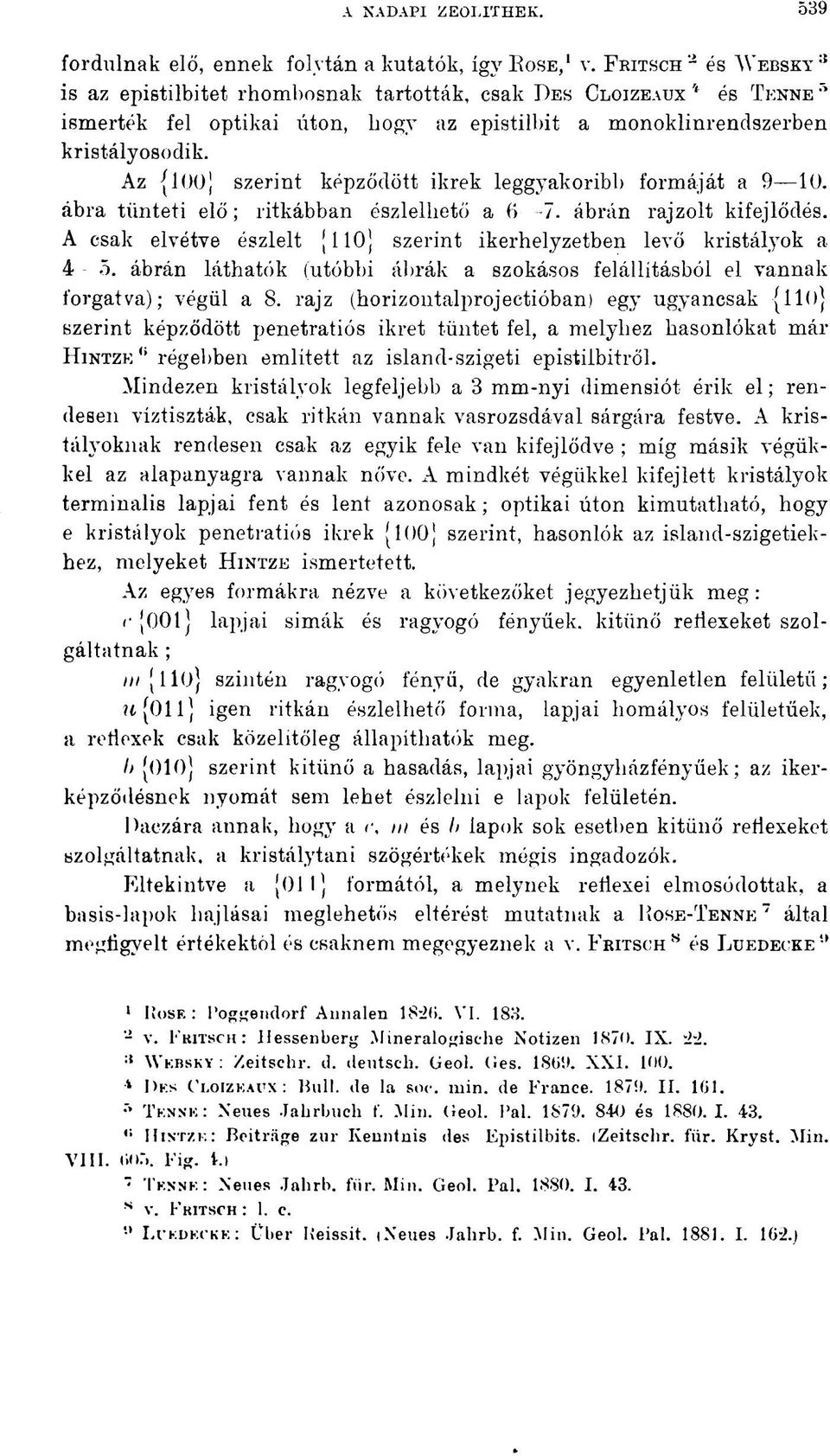

3 A NADAl'I ZEOLITHEK. 539 fordulnak elő, ennek folytán a kutatók, így BOSE, V. FRITSCH 2 és WEBSEY :! is az epistilbitet rhombosnak tartották, csak DES CLOIZEAUX 4 és TENNE R> ismerték fel optikai úton, bogy az epistilbit a monoklinrendszerben kristályosodik. Az {00] szerint képződött ikrek leggyakoribb formáját a 9 0. ábra tünteti elő ; ritkábban észlelhető a 6-7. ábrán rajzolt kifejlődés. A csak elvétve észlelt [0] szerint ikerhelyzetben levő kristályok a 4 5. ábrán láthatók (utóbbi ábrák a szokásos felállításból el vannak forgatva); végül a 8. rajz (horizontalprojectióban) egy ugyancsak ( 0} szerint képződött penetratiós ikret tüntet fel, a melyhez hasonlókat már HINTZE" régebben említett az island-szigeti epistilbitről. Mindezen kristályok legfeljebb a 3 mm-nyi dimensiót érik el ; rendesen víztiszták, csak ritkán vannak vasrozsdával sárgára festve. A kristályoknak rendesen csak az egyik fele van kifejlődve ; míg másik végükkel az alapanyagra vannak nőve. A mindkét végükkel kifejlett kristályok terminális lapjai fent és lent azonosak; optikai úton kimutatható, hogy e kristályok penetratiós ikrek {00] szerint, hasonlók az island-szigetiekhez, melyeket HINTZE ismertetett. Az egyes formákra nézve a következőket jegyezhetjük meg : r {00 ] lapjai simák és ragyogó fényűek, kitűnő reflexeket szolgáltatnak ; m [0] szintén ragyogó fényű, de gyakran egyenletlen felületű; H [0] igen ritkán észlelhető forma, lapjai homályos felületűek, a reflexek csak közelítőleg állapíthatók meg. h {00] szerint kitűnő a hasadás, lapjai gyöngyházfényűek; az ikerképződésnek nyomát sem lehet észlelni e lapok felületén. Daczára annak, hogy a c, m és h lapok sok esetben kitűnő reflexeket szolgáltatnak, a kristálytani szögértékek mégis ingadozók. Eltekintve a [0] formától, a melynek reflexei elmosódottak, a basis-lapok hajlásai meglehetős eltérést mutatnak a HOSE-TENNE 7 által megfigyelt értékektói és csaknem megegyeznek a v. ERITSCH s és LUEDECKE!> I líosf. : l'oggendorf Annalen 8^(>. VI v. F RITSCH: Hessenberg Mineralogische Notizen 870. IX. űű. WEBSKY : Zeitschr. d. deutsch, Geol. Ges XXI DES CLOIZKAUX : Bull. (le la soc. min. de France II TENNE: Neues Jahrbuch f. Min. Geol. Pal. S és 880. I. 43. II HINTZE: Beiträge zur Kenntnis des Epistilbits. izeitschr. für. Kryst. Min. VIII Fig. 4. " TK.NNK : Neues Jahrb. für. Min. Geol. Pal I. 43. S v. FRITSCH :. C. LI KDKCKE: Über Keissit. INeues Jahrb. f. Min. Geol. Pal. 88. I. 62.)

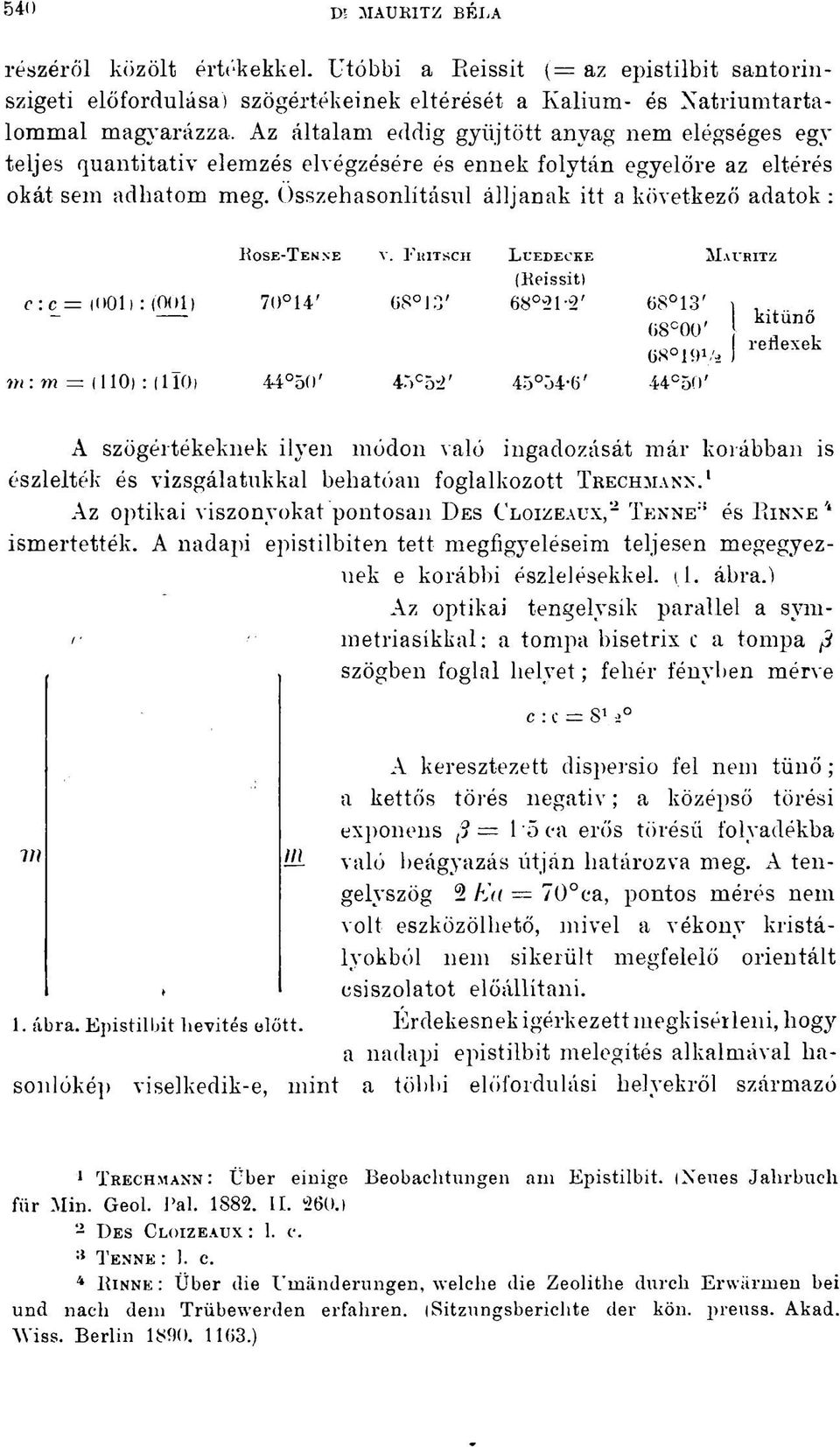

4 540 Dî MAURITZ BEI,A részéről közölt értékekkel. Utóbbi a Eeissit (= az epistilbit santorinszigeti előfordulása) szögértékeinek eltérését a Kalium- és Xatriumtartalommal magyarázza, Az általam eddig gyűjtött anyag nem elégséges egy teljes quantitativ elemzés elvégzésére és ennek folytán egyelőre az eltérés okát sem adhatom meg. Összehasonlításul álljanak itt a következő adatok : KOSE-TENNE V. FKITSCH LUEDECKE (Eeissit) c:c (00):(00) 70 4' 68 3' 68 2P2' Ím: m l (0) : (0) 44 50' 45 c 52' 45 54;6' 68 3' 68 00' 68 9^/ 44 c 50' HAUBITZ kitűnő reflexek A szögértékeknek ilyen módon való ingadozását már korábban is észlelték és vizsgálatukkal behatóan foglalkozott TRECHMANN. Az optikai viszonyokat pontosan DES CLOIZEAUX, 2 TENNE :í és EINSTE 4 ismertették. A nadapi ejiistilbiten tett megfigyeléseim teljesen megegyezuek e korábbi észlelésekkel. (. ábra.) Az optikai tengelysík parallel a symmetriasíkkal; a tompa bisetrix c a tompa ß szögben foglal helyet ; fehér fényben mérve c : c = S 2 7/í m A keresztezett dispersio fel nem tűnő ; a kettős törés negativ ; a középső törési exponens ß '5 ca erős törésű folyadékba való beágyazás útján határozva meg. A tengelyszög 2 Ka = 70 ca, pontos mérés nem volt eszközölhető, mivel a vékony kristályokból nem sikerült megfelelő orientált csiszolatot előállítani.. ábra. Epistilbit hevités előtt, Érdekesnek igérkezettmegkiséileni, hogy a nadapi epistilbit melegítés alkalmával liaa sonlókép viselkedik-e, mint többi előfordulási helvekről származó TRECHMANN: Über einige Beobachtungen für Min. Geol. Pal II. 260.) 2 DES CLOIZEAUX :. C. am Epistilbit. (Neues Jahrbuch :L TENNE:. c. 4 HINNE: Über die Umänderungen, welche die Zeolithe durch Erwärmen bei und nach dem Trübewerden erfahren. (Sitzungsberichte der kön. preuss. Akad. Wiss. Berlin )

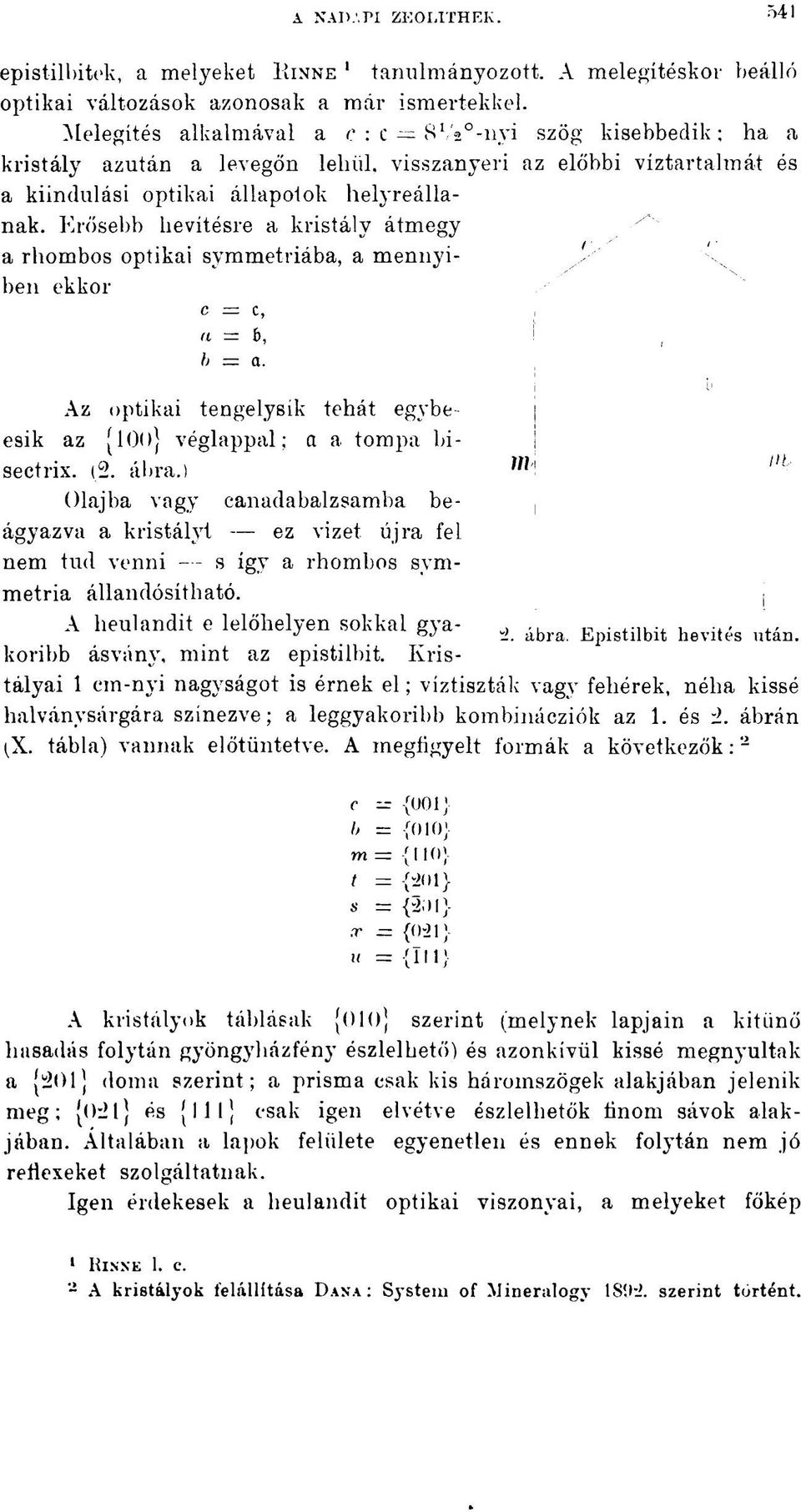

5 A NADAl'I ZEOLITHEK. 54 epistilbitek, a melyeket KINNE tanulmányozott. A melegítéskor beálló optikai változások azonosak a már ismertekkel. Melegítés alkalmával a c- : C 8Va -nyi szög kisebbedik; ha a kristály azután a levegőn lehűl, visszanyeri az előbbi víztartalmát és a kiindulási optikai állapotok helyreállanak. Erősebb hevítésre a kristály átmegy a rhombos optikai symmetriába, a mennyiben ekkor c = c, «= b, b = a. Az optikai tengelysik tehát egybeesik az [00} véglappal; a a, tompa bisectrix. (2. ábra.) Olajba vagy canadabalzsamba beágyazva a kristályt ez vizet újra fel nem tud venni s így a rhombos symmetria állandósítható. A heulandit e lelőhelyen J sokkal gya- 2. abra. Epistilbit., hevítés utan. koribb ásvány, mint az epistilbit. Kristályai cm-nyi nagyságot is érnek el ; víztiszták vagy fehérek, néha kissé halványsárgára színezve; a leggyakoribb kombinácziók az. és 2. ábrán (X. tábla) vannak előtüntetve. A megfigyelt formák a következők : 2 c = {00} b = {00} m = {0} t ={20} «= {20} x = {02} u = {Tl} A kristályok táblásak {00} szerint (melynek lapjain a kitűnő hasadás folytán gyöngyházfény észlelhető) és azonkívül kissé megnjmltak a [20] doma szerint; a prisma csak kis háromszögek alakjában jelenik meg ; (02} és (} csak igen elvétve észlelhetők tinóm sávok alakjában. Általában a lapok felülete egyenetlen és ennek folytán nem jó reflexeket szolgáltatnak. Igen érdekesek a heulandit optikai viszonyai, a melyeket főkép 2 RINNE. c. A kristályok felállítása DANA: System of Mineralogy 892. szerint történt.

6 542 I)' MAURITZ BÉLA beható vizsgálatai révén ismerünk pontosabban ; a különféle lelőhelyekről származó heulanditek optikailag nem teljesen azonos viselkedést mutatnak. Áz összes heulanditekben, így a nadapiakban is, az optikai tengelysík merőleges a symmetriasíkra. A kristályok máskülönben optikailag nem homogének. Ha egy nadapi heulauditkristályból a symmetriasíkkal parallel a metszetek egy sorozatát készítjük, akkor a következő megfigyeléseket tehetjük. (3. ábra.) A legszélső metszet optikailag egynemű : a a tompa ß szögben foglal helyet : fehér fényben mérve RINNE a: a= 6 8 a bisectrixek dispersiója igen erős, p < v ; a tengelyszög ingadozo. de meglehetős uagy 2E c. Már a következő metszeten látható, hogy csak a metszet belseje optikailag homogén, mig a metszet szegélye a {00}, {20}, (20] stb. lapokhoz tartozó sectorokból áll, a melyekben a kioltás kissé eltér a középső mező kioltásától, de a mindig a tompa (9-ban foglal helyet. Fehér fényben mérve, két kristályon az a : a szög. kristály 2. kristály a középső sectorban 6 7'5 a {00}-liez tartozó sectorban 6 0 a {20}-hez tartozó sectorban O c 8 A kerületi sectorokban a tengelyszög Sókkal kisebb, mint a középső mezőben, sőt néha a két tengely csaknem egybeesik. De maguk az egyes sectorok optikailag még mindig nem homogének, hanem akárcsak egy plagioklas ikerrovátkosak ; az egyes rovátkák párhuzamosan haladnak a 00, [20] stb. lapokkal, szóval a külső természetes kristálylapokkal. Az egyes rovátkák kioltási szöge egymáshoz képest ugyanazon sectorban csak 2 4 -ot tesz ki II. 25.) RINNE : Über Faujasit und Heulandit. (Neues Jahrb. f. Min. Geol. Pal.

7 A NADAl'I ZEOLITHEK. 543 Melegítéskor vízveszteség folytán ugyancsak érdekesen változnak az optikai viszonyok ; e változásokat RINNE pár behatóan tanulmányozta az andreasbergi heulanditon. Ha a hevítés nem történt egészen a kristály megzavarodásáig, akkor az előbbi optikai viszonyok lassan visszatérnek. Olajba vagy canadabalzsamba ágyazva be a kristályt ez vizet fel nem vehet az új optikai viszonyok állandósíthatok is. A nadapi heulandit csaknem úgy viselkedik, mint az andreasbergi. Gyengén hevítve, például olajban főzve, a sectorok eltűnnek, a nadapi heulandit rhombos symmetriát vesz fel. Az optikai tengelysík parallel lesz b (00} lapjaival, a kioltás parallel és merőleges a hasisra, c : c = 0 L (. stádium ; 4. ábra). C 4. ábra. Heulandit lievités után (-ső stádium). 5. ábra. Heulandit lievités után (2-ik stádium!. Erős,ebben hevítve a sectorok újra megjelennek ; az optikai tengelysík újra merőleges {00}-ra; az egyes sectorokban a kioltás csaknem parallel és merőleges «s {40}-re, a mennyiben a belső mezőben c csaknem merőleges s (20}-re, mig a külső mezőkben a csaknem merőleges s (20 [-re ; a kettős törés mindenhol positiv; a külső és belső mezők határán isotrop részek láthatók (2. stádium : 5. ábra). Még erösebben hevítve a kristály megzavarodik, de olajba vagy balzsamba ágyazva újra megtisztul. A sectorok eltűntek; c merőleges s {20}-re, b parallel s {20}-el a kettős törés igen gyenge, főkép a kerületen látható (3. stádium >. RINNE. c.

8 IH MAURITZ BÉLA Végre platinlemezen a BuNSEN-láng felett izzítva a JOlo] lapjain eltűnik a kettős törés (4. stádium). A nadapi heulanditból lehetséges volt elegendő kiválogatott tiszta anyagot gyűjteni a chemiai elemzés czéljaira. Két különböző stufán gyűjtött anyag a következő eredményre vezetett :. stufa 2. stufa SiO 3 56'57 % 56-7 o Al a O s 6-93 «7-30 «CaO «7-05 «SrO 0-93 «0-88 «Nct,0-68 «-80 «Kjb -25 «-37 «LÍ,0 nyom nyom ILO 6-5 «5-87 «Sa % o Ebből látható, bogy a nadapi heulandit is strontiumtartalmú, miként JANNASCH már több előfordulásról kimutatta a strontiumot. A víztartalom a nadapi heulanditnál miként a legtöbb előfordulásnál 5 és (J molekula között foglal helyet. A paragenesisben a harmadik zeolith a chabazit, a melynek kristályai 3 cm-nyi nagyságot is elérnek. Igen ritkán víztiszták. A rhomboëder és igen elvétve az ellenrhomboëder lapjai által vannak határolva ; egyes a sarkélekkel parallel mély rostokban még egy skalenoëder lapjai ismerhetők fel, a mely azonban pontosabban nem volt megállapítható. Az eddig talált kristályok kiképződési módjuk miatt nem alkalmasak további optikai és chemiai vizsgálatra. Az utolsó zeolith a desmin, a mely legnagyobb mennyiségben fordul elő. Igen ritkán találhatók a kissé jobban kifejlett rjool) szerinti ikerkristályok, a melyek alig érik el az l'ő mm-nyi dimensiót (3. ábra. elforgatott felállításban), rendesen csak parallel rostos nyalábok vagy sugaras rostos gömbök találhatók, a melyeken csak a terminális lapok vannak kifejlődve. A megfigyelt formák : b = {00} c = {00} m = {0} f = {loi} E rostos kiképződésű, halvány sárgára színezett desmin chemiai összetétele a következő : JANNASCH : Neues Jahrbuch für Min. Geol. Pal II és ugyanott 887. II. 39.

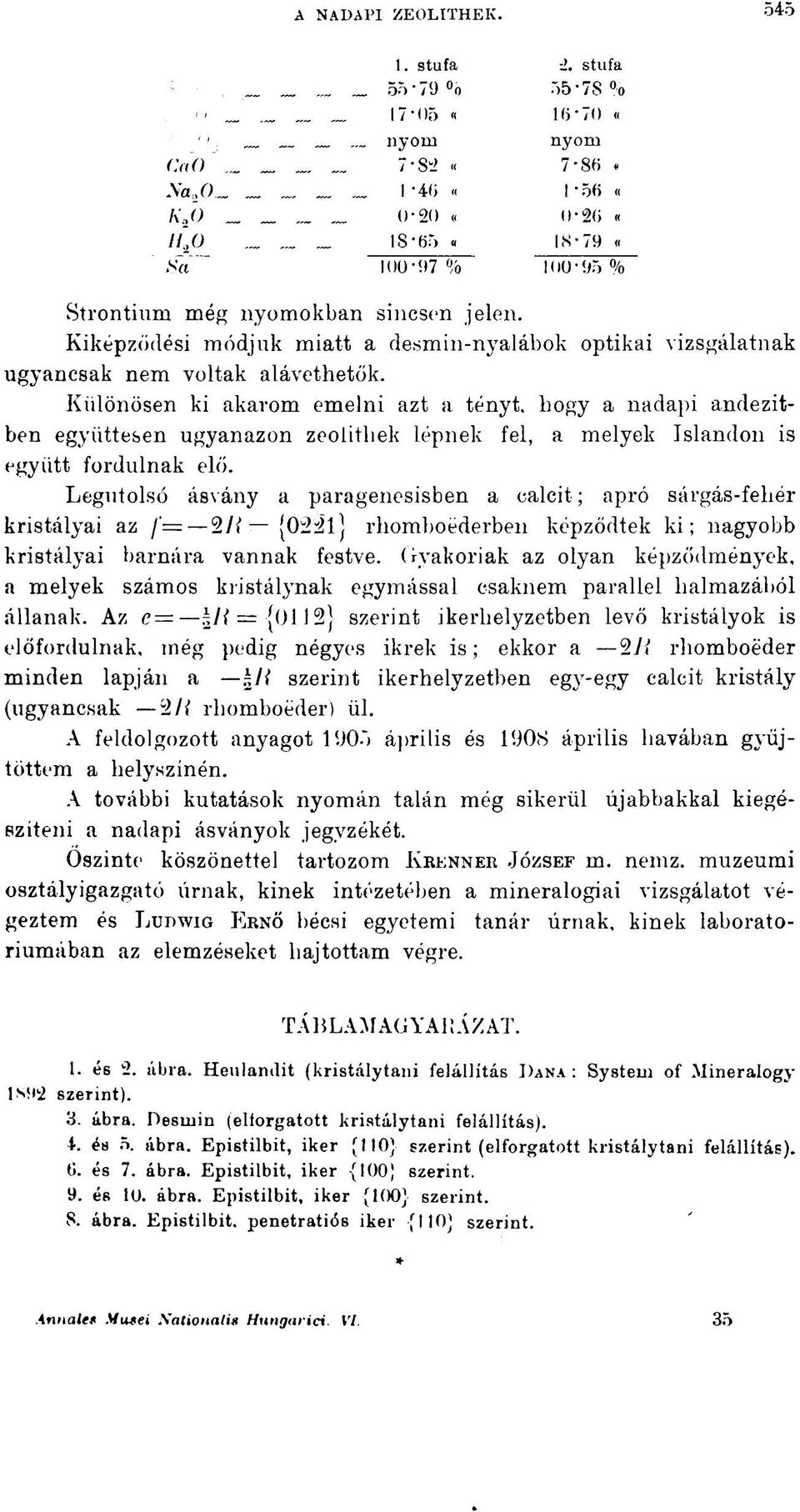

9 CaO Na J ). KJ) H,0 A NADAl'I ZEOLITHEK stufa o 7-05 «nyom 7-S2 «-46 «2. stufa % 6-70 «nyom 7-86 «-56 «0-26 «8-79 «0-20 «8-65 «.Sa % b Strontium még nyomokban sincsen jelen. Kiképződési módjuk miatt a desmin-nyalábok optikai vizsgálatnak ugyancsak nem voltak alávethetők. Különösen ki akarom emelni azt a tényt, liogy a nadapi andezitben együttesen ugyanazon zeolitliek lépnek fel, a melyek Islandon is együtt fordulnak elő. Legutolsó ásvány a paragenesisben a calcit ; apró sárgás-fehér kristályai az /ft 2JR = {022) rhomboëderben képződtek ki; nagyobb kristályai barnára vannak festve. Gyakoriak az olyan képződmények, a melyek számos kristálynak egymással csaknem parallel halmazából állanak. Az c= lh=[02} szerint ikerhelyzetben levő kristályok is előfordulnak, még pedig négyes ikrek is; ekkor a 2Jí rhomboëder minden lapján a hj{ szerint ikerhelyzetben egy-egy calcit kristály (ugyancsak 2/f rhomboëder) ül. A feldolgozott anyagot lijoó április és 908 április havában gyűjtöttem a helyszínén. A további kutatások nyomán talán még sikerül újabbakkal kiegészíteni a nadapi ásványok jegyzékét. Őszinte köszönettel tartozom KRENNER JÓZSEF m. nemz. muzeumi osztályigazgató úrnak, kinek intézetében a mineralogiai vizsgálatot végeztem és LUDWIG ERNŐ bécsi egyetemi tanár úrnak, kinek laboratóriumában az elemzéseket hajtottam végre. TABLAJM AGYAR AZ AÏ.. és 2. ábra. Heulandit (kristálytani felállítás DANA : System of Mineralogy 892 szerint). 3. ábra. Desmin (elforgatott kristálytani felállítás). 4. és 5. ábra. Epistilbit, iker {0} szerint (elforgatott kristálytani felállítás). 6. és 7. ábra. Epistilbit, iker {00} szerint. 9. és 0. ábra. Epistilbit, iker {00} szerint. 8. ábra. Epistilbit, penetratiós iker {0} szerint. Annale* Mutei Nationalis Hiingarici. VI. 35

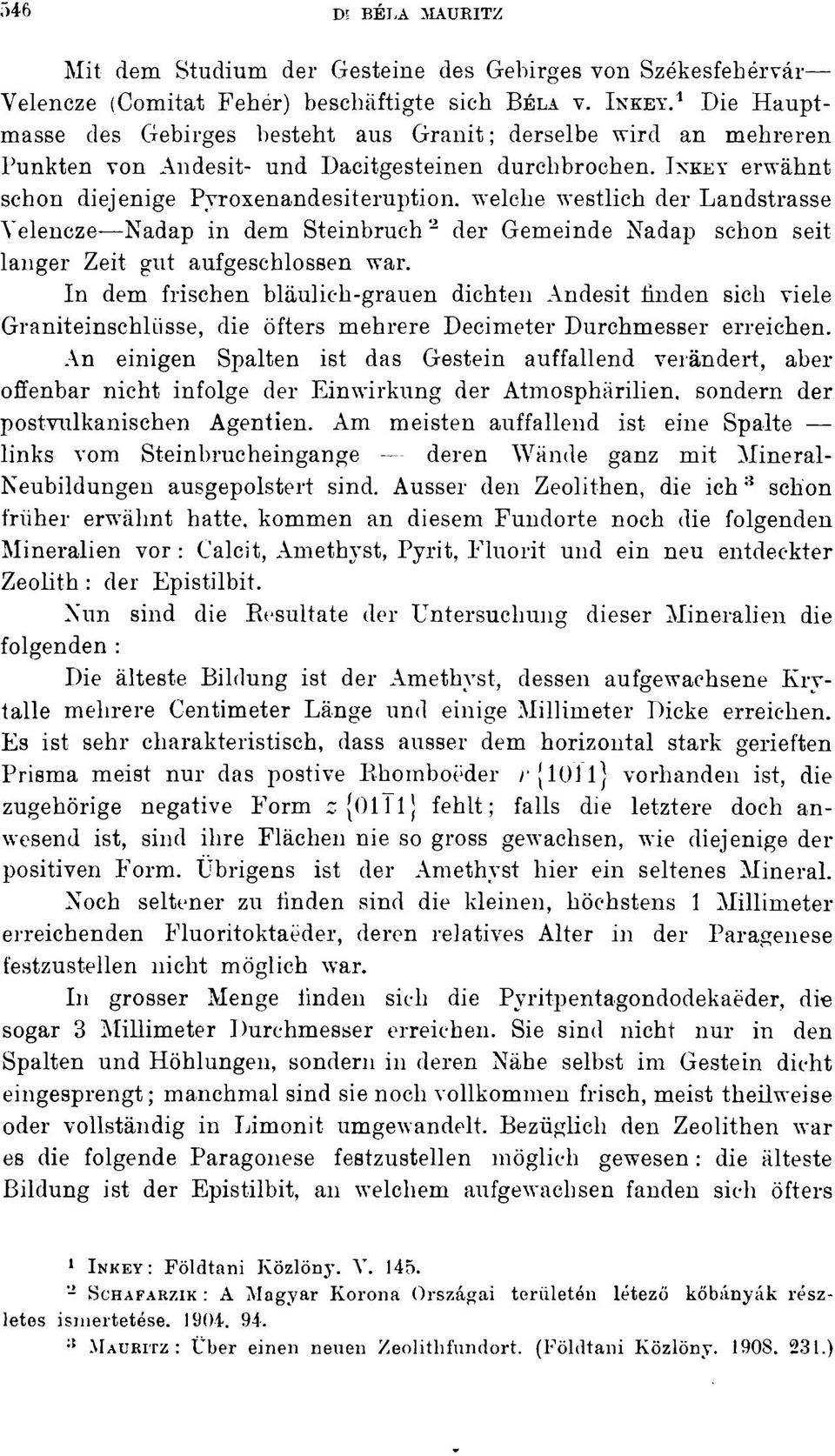

10 546 D: BÉLA HAUBITZ Mit dem Studium der Gesteine des Gebirges von Székesfehérvár Velencze (Comitat Fehér) beschäftigte sich BÉLA V. INKEY. Die Hauptmasse des Gebirges besteht aus Granit ; derselbe wird an mehreren Punkten von Andesit- und Dacitgesteinen durchbrochen. INKEY erwähnt schon diejenige Pyroxenandesiteruption. welche westlich der Landstrasse Velencze Nadap in dem Steinbruch 2 der Gemeinde Na dap schon seit langer Zeit gut aufgeschlossen war. In dem frischen bläulich-grauen dichten Andesit linden sich viele Graniteinschliisse, die öfters mehrere Decimeter Durchmesser erreichen. An einigen Spalten ist das Gestein auffallend verändert, aber offenbar nicht infolge der Einwirkung der Atmosphärilien, sondern der postvulkanischen Agentien. Am meisten auffallend ist eine Spalte - links vom Steinbrucheingange deren Wände ganz mit Mineral- Neubildungen ausgepolstert sind. Ausser den Zeolithen, die ich 3 schon früher erwähnt hatte, kommen an diesem Fundorte noch die folgenden Mineralien vor : Calcit, Amethyst, Pyrit, Fluorit und ein neu entdeckter Zeolith : cler Epistilbit. Nun sind die Resultate der Untersuchung dieser Mineralien die folgenden : Die älteste Bildung ist der Amethyst, dessen aufgewachsene Krytalle mehrere Centimeter Länge und einige Millimeter Dicke erreichen. Es ist sehr charakteristisch, dass ausser dem horizontal stark gerieften Prisma meist nur das postive Bhomboëder r{0ll) vorhanden ist, die zugehörige negative Form 2 (Olli) fehlt; falls die letztere doch anwesend ist, sind ihre Flächen nie so gross gewachsen, wie diejenige der positiven Form. Übrigens ist der Amethyst hier ein seltenes Mineral. Noch seltener zu finden sind die kleinen, höchstens I Millimeter erreichenden Fluoritoktaeder, deren relatives Alter in der Paragenese festzustellen nicht möglich war. In grosser Menge finden sich die Pyritpentagondodekaëder, die sogar 3 Millimeter Durchmesser erreichen. Sie sind nicht nur in den Spalten und Höhlungen, sondern in deren Nähe selbst im Gestein dicht eingesprengt; manchmal sind sie noch vollkommen frisch, meist theilweise oder vollständig in Limonit umgewandelt. Bezüglich den Zeolithen war es die folgende Paragonese festzustellen möglich gewesen : die älteste Bildung ist der Epistilbit, an welchem aufgewachsen fanden sich öfters INKEY: Földtani Közlöny. V ScHAFAKziK : A Magyar Korona Országai területén létező kőbányák részletes ismertetése MAURITZ : Über einen neuen Zeolitlifundort. (Földtani Közlöny )

11 ZE0LITHE VON NADAP. 547 Heulandit- und Chabasitkrystalle ; das zweite Mineral in der Keibe ist der Heulandit. an welchem aufgewachsen fanden sind zweimal Chabasitkrystalle; der dritte Zeolith ist der Chabasit und der letzte der Desmin, dessen faserige Garben man sehr oft auf den vorhergehenden aufgewachsen findet. Der Calcit ist endlich in der paragenetischen Reihenfolge das allerletzte Mineral. Der Epistilbit einer der seltenen Zeolitlien findet sich meist nur gut krystallisiert. Die Krystalle sind entweder einzelnweise aufgewachsen, oder es sind viele fächerförmig aneinander gruppiert ; aber auch in diesem Falle sind sämmtliche Krystalle an dem freien Ende gut ausgebildet. Endlich kommt es ziemlich oft vor, dass die Epistilbitkrystalle parallel der verticalen Axe an das Gestein ganz angewachsen sind und nur einzelne Prismaflächen frei ausgebildet sind. Die gut ausgebildeten Epistilbitkrystalle höchstens 3 Millimeter gross sind durch wenige Flächen begrenzt. Einfache Krystalle sind überhaupt keine zu finden ; es sind nur Zwillinge vorhanden. Die beobachteten Formen sind die folgenden : c {00} b ={00} a = {00} nur als Zwillingsfläche m = {0} U =: { 0} Die Zwillinge sind nach zwei Gesetzen gebildet:. das seltenere Gesetz: Zwillingsfläche, eine Fläche des Prisma m [0] ; solche sind nur zweie gefunden worden; 2. das gewöhnliche Gesetz: Zwillingsfläche, eine Fläche von n (looj; ausgenommen die zwei unter. erwähnten Krystalle sind alle übrige Zwillinge nach (LOO). Diese letzterwähnten Zwillinge nach [ 00J sind äusserlich von rhombischer Symmetrie. An auderen Fundorten kommen gleichfalls nur Zwillinge vor und infolgedessen wurde der Epistilbit lange noch von ROSE, v. FRITSCH" und von WEBSEY :t für rhombisch gehalten, nur DES CLOIZEAUX 4 und TENNE" haben auf optischem Wege erkannt, <lass der Epistilbit krystallisiert in dem monoklinen System. Die gewöhnlichste Form der Zwillinge nach {00} wurde in KOSK: Poggendorf Annalen 82(>. VI v. FRITS«H : Hessouberg Mineralogische Notizen 870. IX WKBSKY: Zeitschr. d. deutsch, geol. Ges. IS69. XXI. 00. * DES CLOIZKAUX : Bull, de la soc. min. de France II. 6. TENNK : Neues Jahrbuch f. Min. Geol. Pal S40 und 880. I *

12 543 r>' BÉLA MAURITZ Fig. 9 0 gezeichnet; seltener zu beobachten ist die in Fig. 6 7 gezeichnete Ausbildung. Die nur spärlich vorhandenen Zwillinge nach JllO} sind in Fig. 4-5 sichtbar gemacht (in den beiden letzten Zeichnungen sind die Krystalle aus der gewöhnlichen Aufstellung verdreht) : endlich wurde in Fig. 8 (in Horizontalprojection) ein Penetrationszwilling nach (0) gezeichnet, ähnliche wurden durch HINTZE am Epistilbit von Island abgebildet. Alle diese Krystalle erreichen eine Dimension von höchstens 3 Millimetern ; gewöhnlich sind sie wasserklar, nur selten durch Eisenrost gelb gefärbt. Gewöhnlich ist nur die eine Hälfte ausgebildet; mit dem andern Ende sind sie an der Unterlage festgewachsen. Falls an den Krystallen beide Enden frei ausgebildet sind, erweisen sich die terminalen Flächen oben und unten identischen Formen zugehörig; auf optischem Wege ist es nachweisbar, dass diese Krystalle Penetrationszwillinge nach (00) sind, ähnlich den isländischen, die gleichfalls schon HINTZE abgebildet hat. Bezüglich den einzelnen Formen kann man das Folgende erwähnen : c [00l] mit ebenen glänzenden Flächen vorhanden, liefert ausgezeichnete Beflexe ; vi (0] gleichfalls mit glänzenden, aber oft unebenen Flächen ; M{Oll) eine nur selten vorhandene Form, deren Flächen matt und die Beflexe nur unsicher bestimmbar sind : b (OlOj infolge der ausgezeichneten Spaltbarkeit mit perlmutterglänzenden Flächen, an welchen keine Spuren der Zwillingsbildung zu beobachten sind. Trotzdem, dass die Flächen r, m und b in vielen Fällen ausgezeichnete Beflexe lieferten, sind die Krystallwinkeln doch unbeständig. Abgesehen von der Form (0), deren Beflexe verwaschen sind, die Winkelwertbe der Basisflächen weichen ziemlich ab von BOSE- TENNE'S 2 Beobachtungen und stimmen fast überein mit den "Werthen. die bei v. FRITSCH :l und LUEDECEE 4 zu finden sind. Eetztere erklärt die Abweichung der Winkelwerthe beim Beissit (= das Epistilbit-Vorkommen auf der Insel Santorin) durch den Kalium- und Natriumgehalt. Das von mir gesammelte Material reicht nicht aus für eine vollständige HINTZE: Beträge zur Kenntniss des Epistilljits. (Zeitschr. f. Kryst. und Min. VIII. G05.) -Î TENNE: Neues Jahrb. f. Min. Geol. Pal I. 43. v. FRITSCH. c. 4 LUEDECKE: Über Reissit. (Neues Jahrb. f. Min. Geol. Pal. 88. I. 62.)

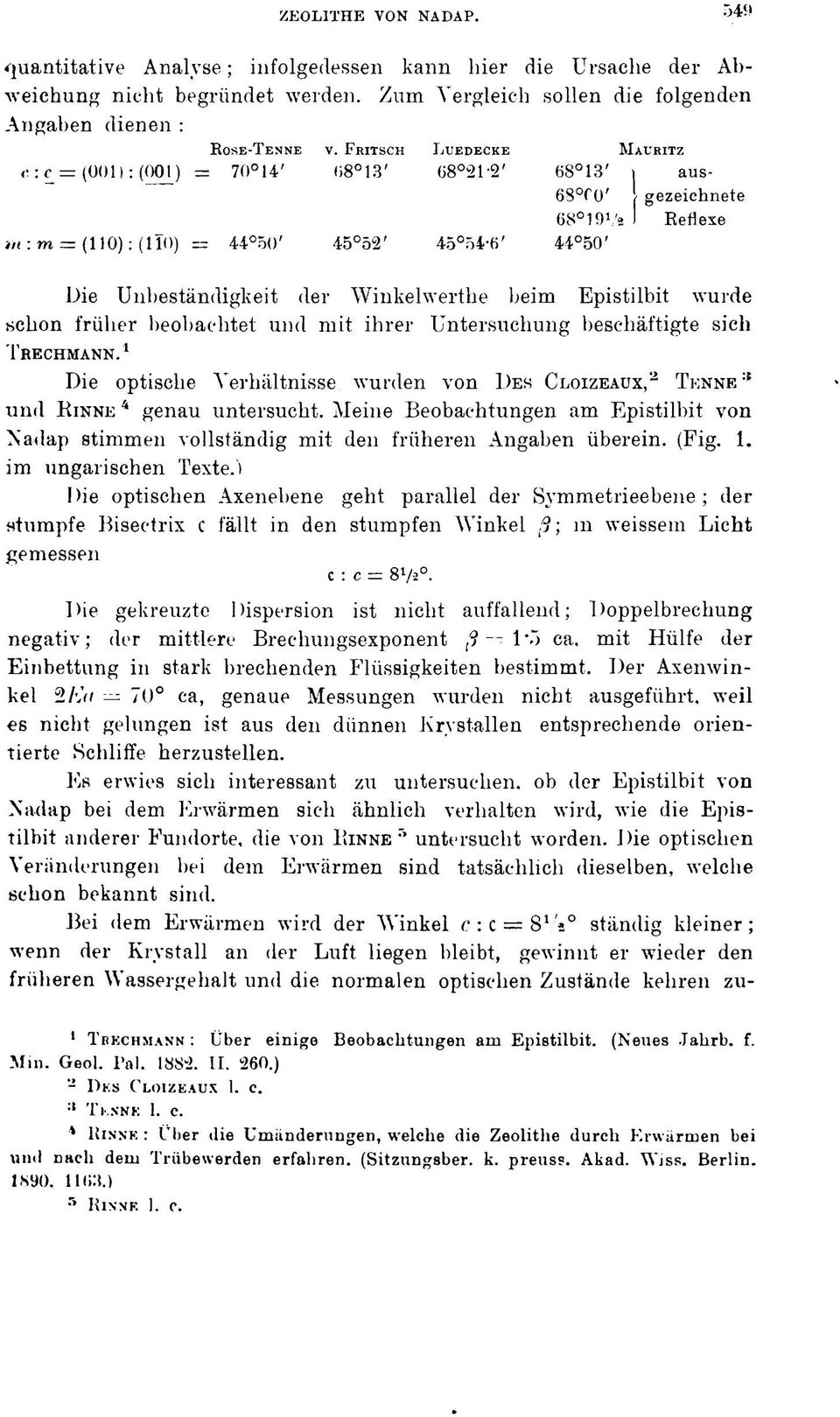

13 ZEOLITHE VON NADAP. quantitative Analyse ; infolgedessen kann liier die Ursache der Abweichung nicht begründet werden. Zum Vergleich sollen die folgenden Angaben dienen : KOSE-TENNE v. FRITSCH LUEDECKE MAURITZ < : c (00) : (00 ) = 70 4' 68 3' ' 68 3' aus- 68 ro' gezeichnete 68 9 / I Reflexe m: m = (0): (0) rr 44 50' 45 52' ' 44 50' Die Unbeständigkeit der Winkelwerthe beim Epistilbit wurde schon früher beobachtet und mit ihrer Untersuchung beschäftigte sich TRECHMANN. Die optische Verhältnisse wurden von DES CLOIZEAUX, 2 TENNE :T und KINNE 4 genau untersucht. Meine Beobachtungen am Epistilbit von Nadap stimmen vollständig mit den früheren Angaben überein. (Fig.. im ungarischen Texte.) Die optischen Axenebene geht parallel der Symmetrieebene; der stumpfe Bisectrix c fällt in den stumpfen Winkel ß; m weissem Licht gemessen c : c = 87ü. Die gekreuzte Dispersion ist nicht auffallend; Doppelbrechung negativ ; der mittlere Brechungsexponent ß '5 ca. mit Hülfe der Einbettung in stark brechenden Flüssigkeiten bestimmt. Der Axenwinkel 2A7f = 70 ca, genaue Messungen wurden nicht ausgeführt, weil es nicht gelungen ist aus den dünnen Krystallen entsprechende orientierte Schliffe herzustellen. Es erwies sich interessant zu untersuchen, ob der Epistilbit von Nadap bei dem Erwärmen sich ähnlich verhalten wird, wie die Epistilbit anderer Fundorte, die von RINNE 5 untersucht worden. Die optischen Veränderungen bei dem Erwärmen sind tatsächlich dieselben, welche schon bekannt sind. Bei dem Erwärmen wird der Winkel c : c = 8Va ständig kleiner; wenn der Krystall an der Luft liegen bleibt, gewinnt er wieder den früheren Wassergehalt und die normalen optischen Zustände kehren zu- TRECHMANN : Über einige Beobachtungen am Epistilbit. (Neues Jahrb. f. Min. Geol. Pal II. 260.) - DES CLOIZEAUX. c. :T TKNNK. c. 4 HINNE : Über die Umänderungen, welche die Zeolithe durch Erwärmen bei und nach dem Trübewerden erfahren. (Sitzungsber. k. preuss. Akad. Wiss. Berlin ) 5 KINNF.. O.

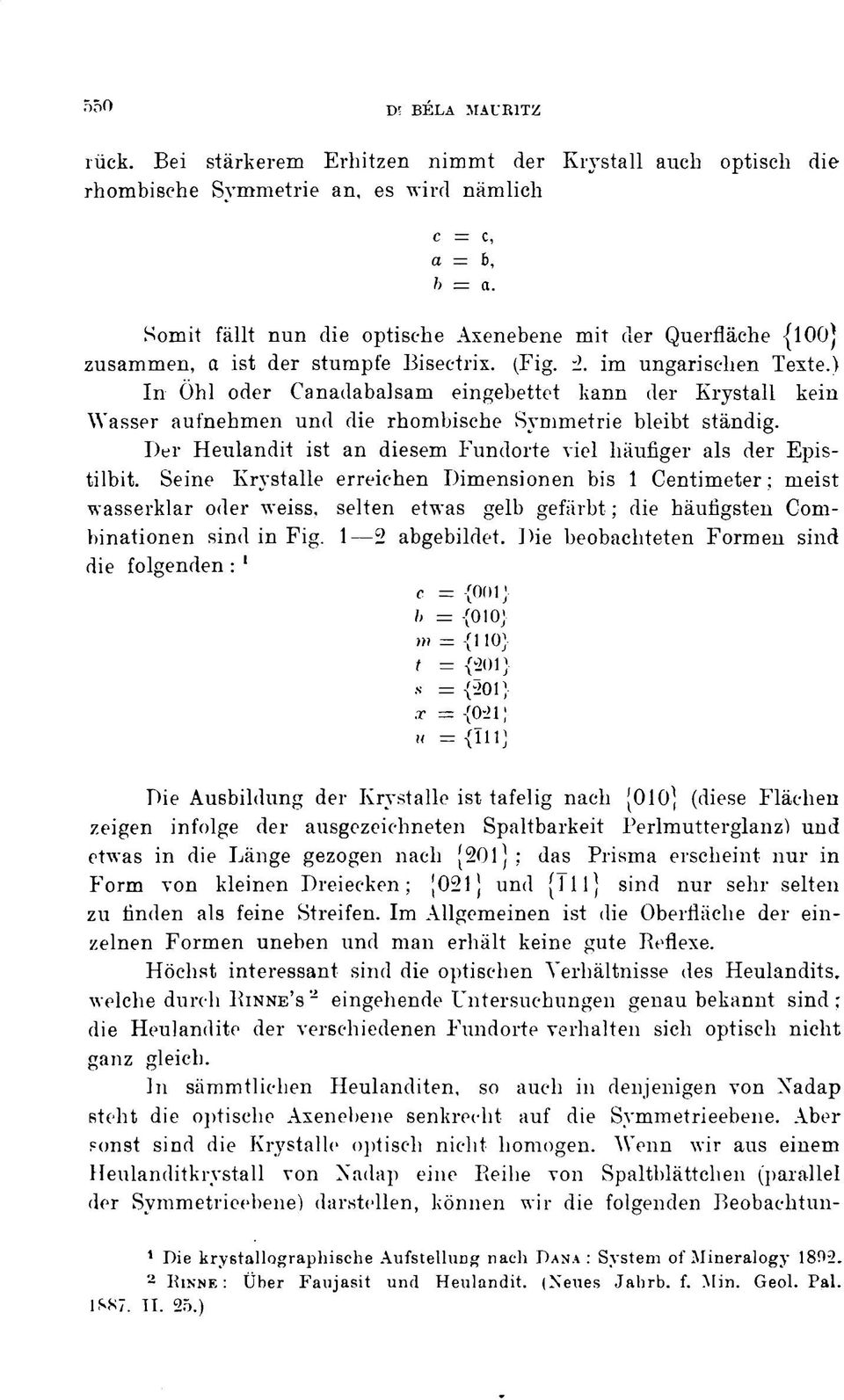

14 Di BÉLA MAURITZ rück. Bei stärkerem Erhitzen nimmt der Krystall auch optisch die rhombische Symmetrie an, es wird nämlich c = c, a = b, b - a. Somit fällt nun die optische Axenebene mit der Querfläche {looj zusammen, a ist der stumpfe Bisectrix. (Fig. 2. im ungarischen Texte.) In Ohl oder Canadabalsam eingebettet kann der Krystall kein Wasser aufnehmen und die rhombische Symmetrie bleibt ständig. Der Heulandit ist an diesem Fundorte viel häufiger als der Epistilbit. Seine KrystaUe erreichen Dimensionen bis Centimeter : meist wasserklar oder weiss, selten etwas gelb gefärbt ; die häutigsten Combinationen sind in Fig. 2 abgebildet. Die beobachteten Formen sind die folgenden : C =R {00} b = {00} m = {0} t = {20} s = {20} x = {02} u = {} Die Ausbildung der Krystalle ist tafelig nach [00) (diese Flächen zeigen infolge der ausgezeichneten Spaltbarkeit Perlmutterglanz) und etwas in die Länge gezogen nach [20) ; das Prisma erscheint nur in Form von kleinen Dreiecken; [02) und (ill) sind nur sehr selten zu finden als feine Streifen. Im Allgemeinen ist die Oberfläche der einzelnen Formen uneben und man erhält keine gute Beflexe. Höchst interessant sind die optischen Verhältnisse des Heulandits. welche durch BINNE'S 2 eingehende Untersuchungen genau bekannt sind ; die Heulandite der verschiedenen Fundorte verhalten sich optisch nicht ganz gleich. In sämmtlichen Heulanditen, so auch in denjenigen von Xadap steht die optische Axenebene senkrecht auf die Symmetrieebene. Aber sonst sind die Krystalle optisch nicht homogen. Wenn wir aus einem Heulanditkrystall von Xadap eine Beibe von Spaltblättchen (parallel der Symmetrieebene) darstellen, können wir die folgenden Beobachtun- Die krystallographische Aufstellung nach DANA : System of Mineralogy RINNE: Über Faujasit und Heulandit. (Neues Jahrb. f. Min. Geol. Pal II. 25.)

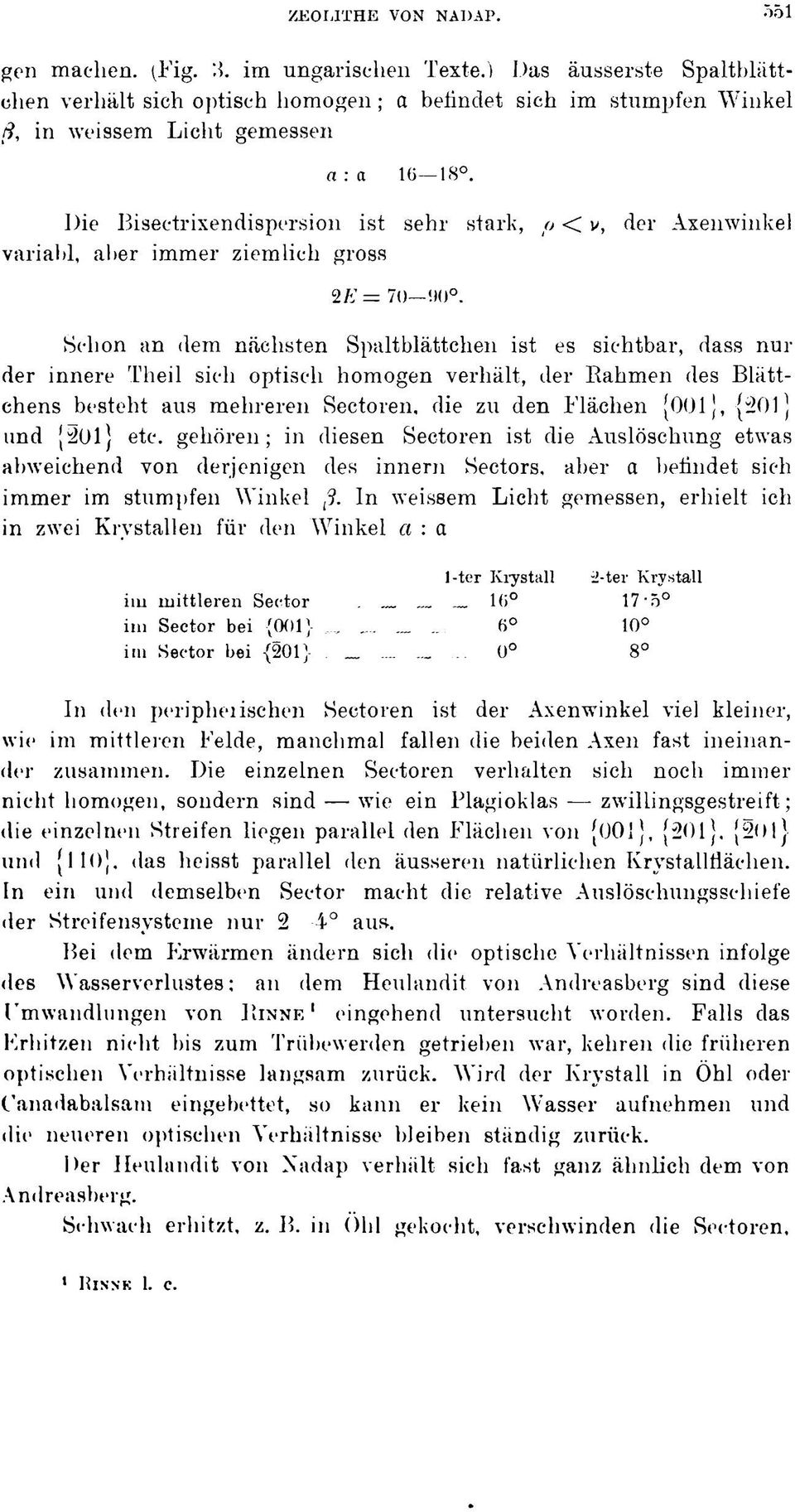

15 ZEOIJTHE VON NADAP. 55 gen machen. (Fig. 3. im ungarischen Texte.) Das äusserste Spaltblättchen verhält sich optisch homogen ; a befindet sich im stumpfen Winkel ß, in weissem Licht gemessen a : a 6 8. Die Bisectrixendispersion ist sehr stark, ft < v, der Axenwinkel variabl, aber immer ziemlich gross Schon an dem nächsten Spaltblättchen ist es sichtbar, dass nur der innere Theil sich optisch homogen verhält, der Rahmen des Blättchens besteht aus mehreren Sectoren, die zu den Flächen {00}, (20 und (20} etc. gehören; in diesen Sectoren ist die Auslöschung etwas abweichend von derjenigen des innern Sectors, aber a befindet sich immer im stumpfen Winkel ß. In weissem Licht gemessen, erhielt ich in zwei Krystallen für den Winkel ci : a iiu mittleren Sector im Sector bei {00} im Sector bei {20} -ter Krystall ter Krystall In den peripherischen Sectoren ist der Axenwinkel viel kleiner, wie im mittleren Felde, manchmal fallen die beiden Axen fast ineinander zusammen. Die einzelnen Sectoren verhalten sich noch immer nicht homogen, sondern sind wie ein Blagioklas zwillingsgestreift; die einzelnen Streifen liegen parallel den Flächen von {00}, {20}, (20} und ( 0). das heisst parallel den äusseren natürlichen Krvstalltläclien. In ein und demselben Sector macht die relative Auslöschungsschiefe der Streifensysteme nur 2 4 aus. Bei dem Erwärmen ändern sich die optische Verhältnissen infolge des Wasserverlustes : an dem Heulandit von Andreasberg sind diese Umwandlungen von RINNE eingehend untersucht worden. Falls das Erhitzen nicht bis zum Trübewerden getrieben war, kehren die früheren optischen Verhältnisse langsam zurück. Wird der Krystall in Ohl oder Canadabalsam eingebettet, so kann er kein Wasser aufnehmen und die neueren optischen Verhältnisse bleiben ständig zurück. Der Heulandit von Nadap verhält sich fast ganz ähnlich dem von Andreasberg. Schwach erhitzt, z. B. in Ohl gekocht, verschwinden die Sectoren. PlNNK. e.

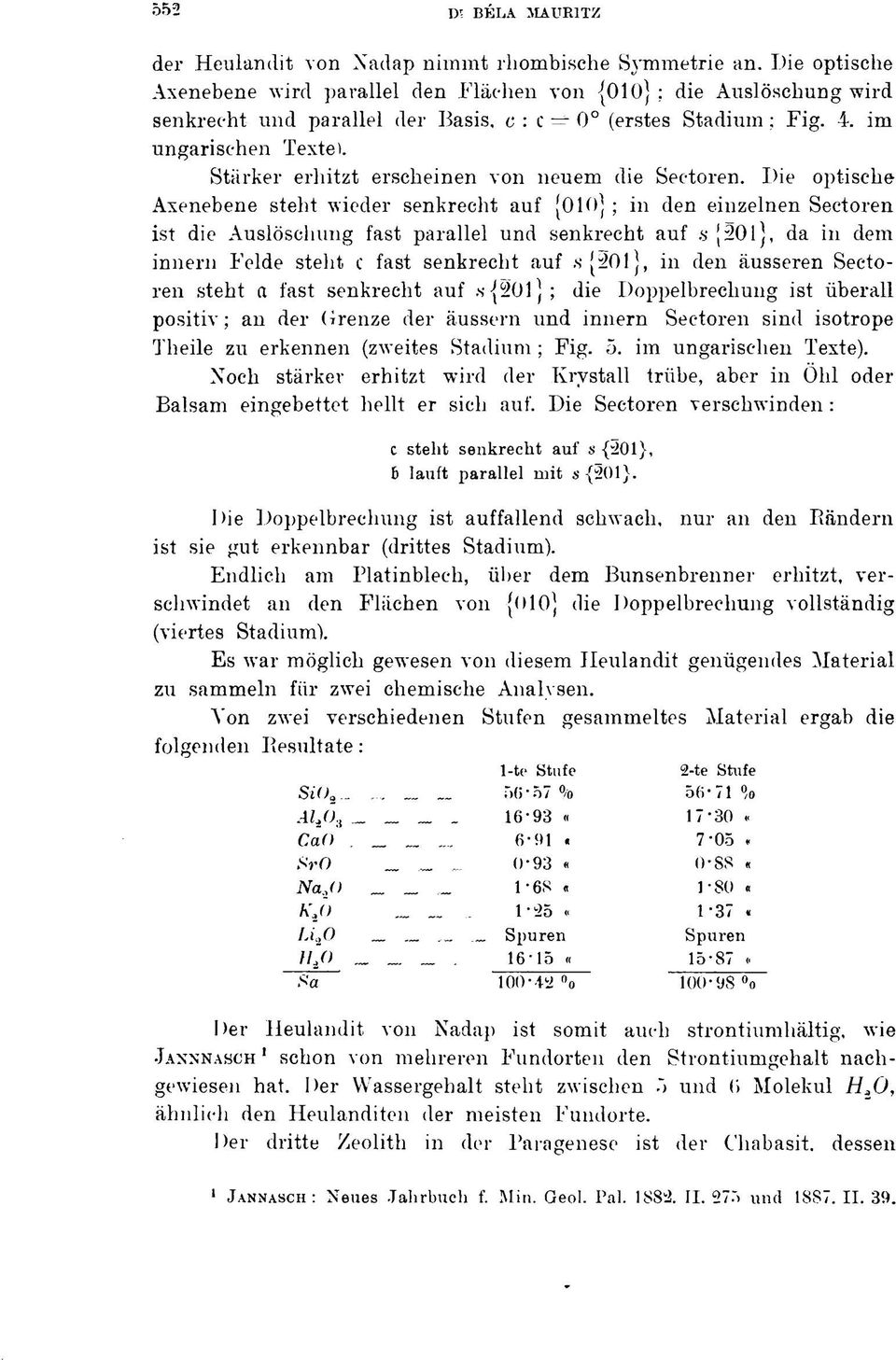

16 543 r>' BÉLA MAURITZ der Heulandit von Nadap nimmt rhombische Symmetrie an. Die optische Axenebene wird parallel den Flächen von JOIO}; die Auslöschung wird senkrecht und parallel der Basis, c : c - 0 (erstes Stadium : Fig. 4. im ungarischen Texte). Stärker erhitzt erscheinen von neuem die Seetoren. Die optische Axenebene steht wieder senkrecht auf (00} ; in den einzelnen Sectoren ist die Auslöschung fast parallel und senkrecht auf s (20], da in dem innern Felde steht c fast senkrecht auf s (20), in den äusseren Sectoren steht a fast senkrecht auf s {20]; die Doppelbrechung ist überall positiv ; an der Grenze der äussern und innern Sectoren sind isotrope Theile zu erkennen (zweites Stadium ; Fig. 5. im ungarischen Texte). Noch stärker erhitzt wird der Krystall trübe, aber in Ohl oder Balsam eingebettet hellt er sich auf. Die Sectoren verschwinden : c steht senkrecht auf s{20}, b lauft parallel mit s {20}. Die Doppelbrechung ist auffallend schwach, nur an den Bändern ist sie gut erkennbar (drittes Stadium). Endlich am Blatinblech, über dem Bunsenbrenner erhitzt, verschwindet an den Flächen von (<>0] die Doppelbrechung vollständig (viertes Stadium). Es war möglich gewesen von diesem Heulandit genügendes Material zu sammeln für zwei chemische Analysen. Von zwei verschiedenen Stufen gesammeltes Material ergab die folgenden -Resultate : -te Stufe 2-te Stufe SiOa 56'57 % 56-7 % ALÓ, 6-93 «7-30 «Cad 6-9 «7-05 «SrO 0-93 «0-88 «NaJ) -68 «-80 «KJ) -25 «-37 «l.lfi Spuren Spuren H',0 6-5 «5-87 c Sa o o Der Heulandit von Nadap ist somit auch strontiumhältig, wie JANNNASCH schon von mehreren Fundorten den Strontiumgehalt nachgewiesen hat. Der Wassergehalt steht zwischen 5 und 0 Molekül H.,0, ähnlich den Heulanditen der meisten Fundorte. Der dritte Zeolith in der Baragenese ist der Chabasit. dessen JANNASCH: Neues Jahrbuch f. Min. Geol. Pal II. 275 und 8S7. II. 39.

17 ZEOLITHE VON NADAP. 553 Krystalle sogar 3 Centimeter erreichen. Dieselben sind sehr selten wasserklar. Begrenzt werden sie durch das Khomboëder und nur selten durch das Gegenrhomboeder ; in einigen den Polkanten parallel laufenden tiefen Furchen sind die Flächen eines Skalenoëders versteckt, das aber nicht genauer bestimmbar war. Die bisher gefundenen Krystallen sind infolge ihrer Ausbildungsweise der weitern optischen und chemischen Untersuchung nicht geeignet. Der lezte Zeolith in der paragenetischen Beihenfolge ist der Desmin, welcher in grossen Massen zu finden ist. Nur sehr selten sind die etwas schöner ausgebildeten Zwillinge zu sehen (Zwillingsfläche c{00l), Fig. 3 in verdrehter Stellung abgebildet), die höchstens eine Dimension von *5 mm erreichen. Gewöhnlich sind nur parallelfasrige Garben oder radialstrahlige Kugeln zu finden, an welchen nur die terminalen Flächen ausgebildet sind. Die beobachtete Formen : b - {00} c = {00} m = {0} /' = {îoi} Die chemische Zusammensetzung dieser hellgelb gefärbten Desmingarben ist die folgende : -te Stufe 2-te Stufe SiOa _ % % Al t O a 7-05 «6-70 «Spuren Spuren CaO 7-82 «7-86 «NaJ) -46 «-56 «KjO 0-20 «0-26 «H\O _ 8-65 «8-79 «Sa % Strontium fehlt sogar in Spuren. Wegen der Ausbildungsweise sind diese Desmingarben für die optische Untersuchung nicht geeignet. Besonders hervorheben will ich die Thatsache, dass in dem Andesit von Nadap dieselben Zeolithe zusammen vorkommen, die auch in Island eine gemeinsame Paragenese bilden. Das allerletzte Mineral in der Paragenese ist der Calcit ; die gelblichweissen Krystalle sind Bhomboëder mit dem Symbol /'= 2/f= {022} ; die grossen Krystalle sind braun gefärbt und undurchsichtig. Häufig zu finden sind Aggregate, die aus paralleler Wiederholung vieler Einzelindividuen bestehen. Es kommen Zwillinge nach e=»h (0Ï2] vor, darunter auch Vierlinge ; in diesem Falle sitzt an jeder Fläche des lîhomboëders 2/í in Zwillingsstellung nach [02} ein anderes Bhomboëder 2/f.

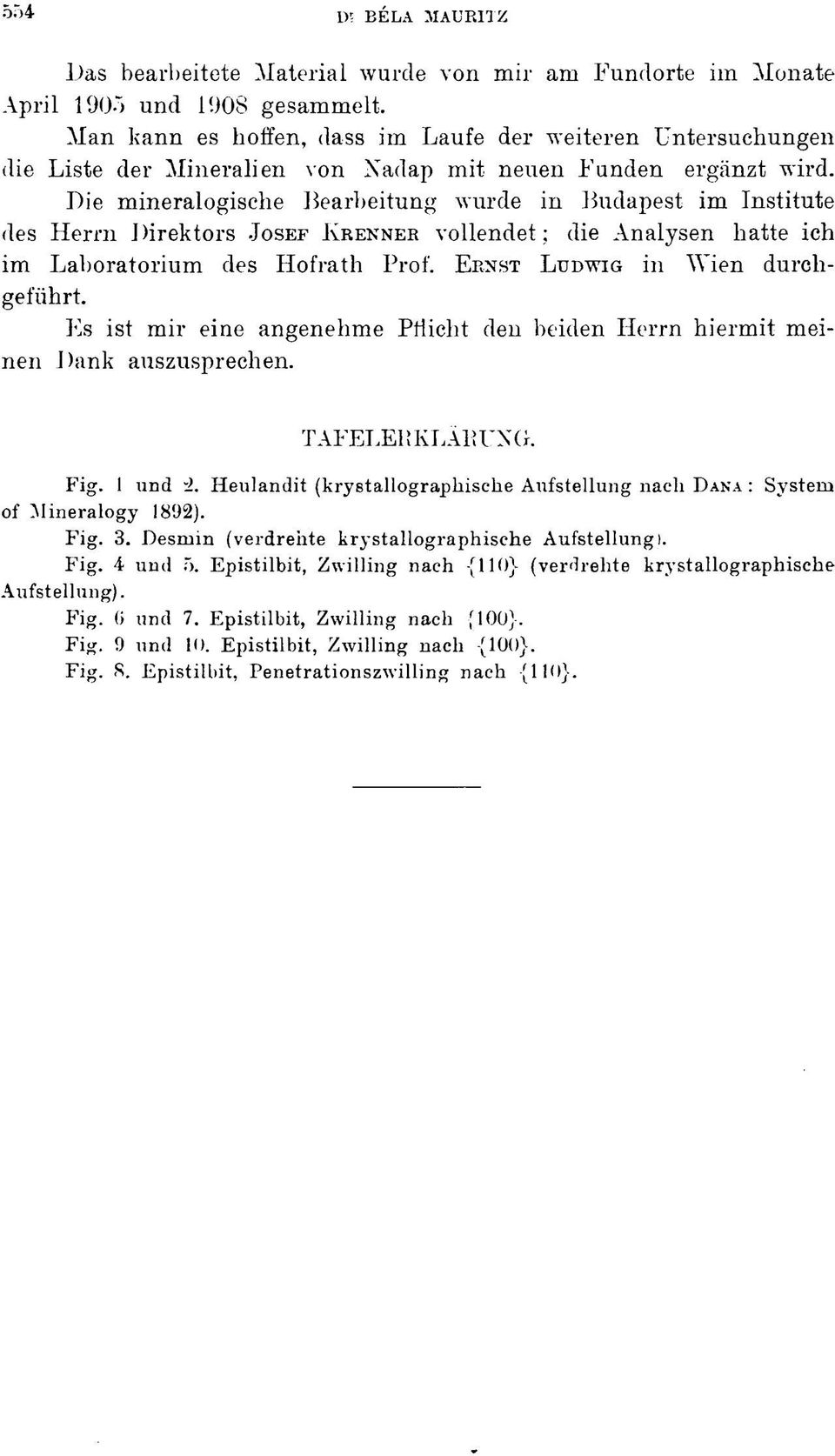

18 543 r>' BÉLA MAURITZ Das bearbeitete Material wurde von mir am Fundorte im Monate April 905 und 908 gesammelt. Man kann es hoffen, dass im Laufe der weiteren Untersuchungen die Liste der Mineralien von Nadap mit neuen Funden ergänzt wird. Die mineralogische Bearbeitung wurde in Budapest im Institute des Herrn Direktors JOSEF KRENNER vollendet; die Analysen hatte ich im Laboratorium des Hofrath Prof. ERNST LUDWIG in Wien durchgeführt. Es ist mir eine angenehme Pflicht den beiden Herrn hiermit meinen Dank auszusprechen. TAFELEI» KLÄB UÜG. Fig. und 2. Heulandit (krystallographische Aufstellung nach DANA : System of Mineralogy 892). Fig. 3. Desmin (verdrehte k^-stallographische Aufstellung). Fig. 4 und 5. Epistilbit, Zwilling nach {0} (verdrehte krystallographische Aufstellung). Fig. 6 und 7. Epistilbit, Zwilling nach {00}. Fig. 9 und 0. Epistilbit, Zwilling nach {00}. Fig. 8. Epistilbit, Penetrationszwilling nach {0}.
