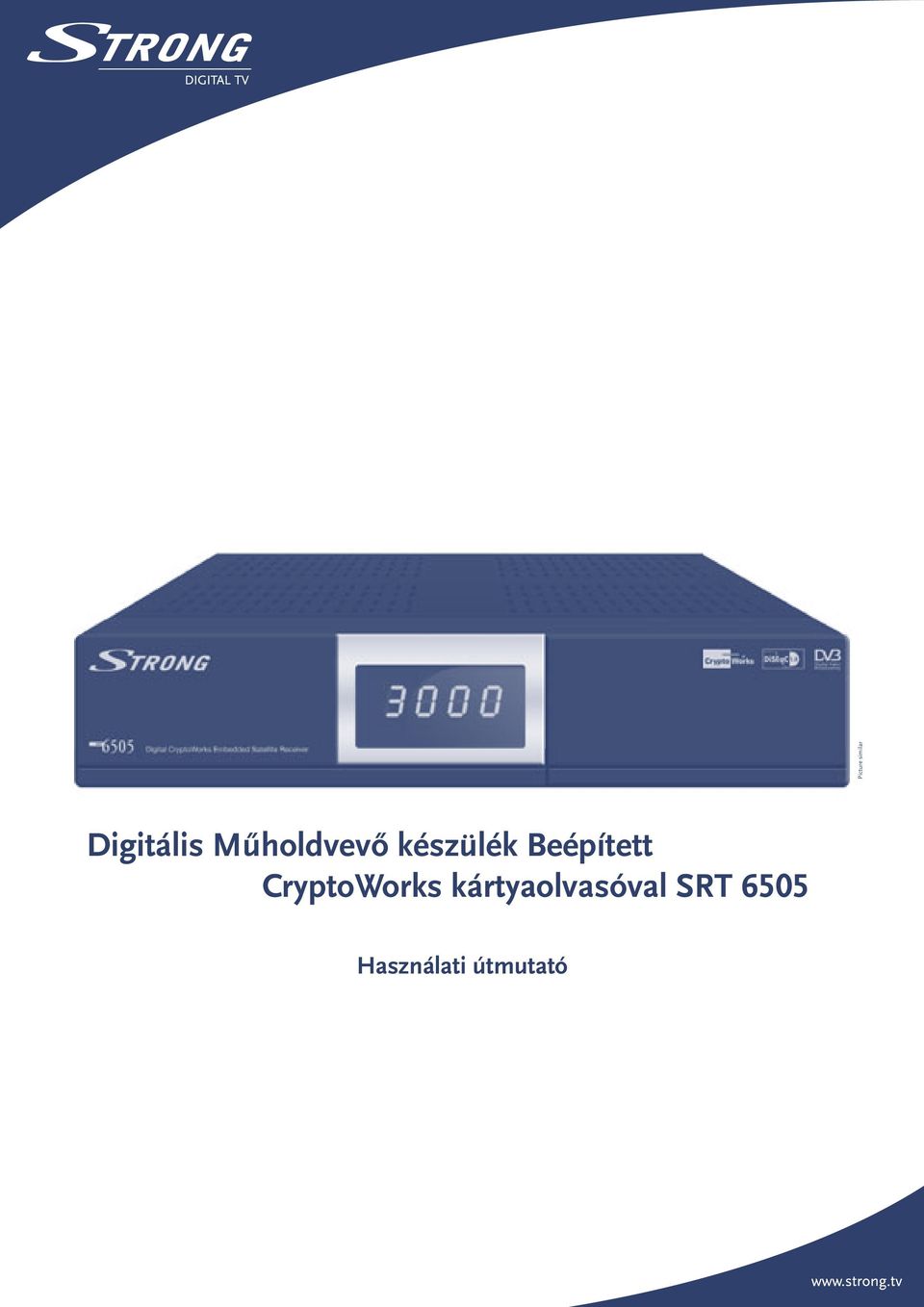

1 Picture similar Digitális Műholdvevő készülék Beépített CryptoWorks kártyaolvasóval SRT 6505 Használati útmutató

2 TARTALOM JEGYZÉK 1.0 BEVEZETÉS Használat Készülék tulajdonságai HASZNÁLAT ELÖTT Biztonság Biztonsági előírások TARTOZÉKOK ELŐLAP ÉS FUNKCIÓ GOMBOK / HÁTLAP ÉS CSATLAKOZÁSOK A készülék előlapja A készülék hátlapja Távirányító TÁVIRÁNYÍTÓ HASZNÁLATA Elemek Távirányító működése KÉSZÜLÉK CSATLAKOZTATÁSA Csatlakoztatás TV-re SCART kábel segítségével Csatlakoztatás Audio erősítőre (S/PDIF, RCA L/R), és TV készülékre Csatlakoztatás Video/DVD és TV készülékhez scart kábellel 7 Magyar 7.0 BEKAPCSOLÁS ELÖTT Első telepítés BEÁLLÍTÁS MENÜ Beállítás elött Beállítás Menü Fő menü beállítások Általános információk 15 A.1 HIBAELHÁRÍTÁS 18 A.2 TECHNIKAI ADATOK 19 1

3 1.0 BEVEZETÉS 1.1 Használat Jelen kezelési útmutató a STRONG SRT 6505 Digitális műholdvevő készülék, beépített CryptoWorks kártyaolvasóval a CryptoWorks kódolású* és a Szabadon fogható műholdas TV/Rádió adások vételére valamint ezen készülék tartozékaira vonatkoznak. A készülék bi részére. * A CryptoWorks kódolású adások vételéhez előfiztés és szolgáltató által biztosított Smart kártya szükséges. Ebben a készülékben a Strong a legfejlettebb szoftvereket és hardvare elemeket alkalmazta. A STRONG fentartja magának a jogot, hogy kompatibilis legyen a legfejlettebb technológiával. Az új szoftverek weboldalunkon elérhetőek Készülék tulajdonságai Beépített kártyaolvasó a CryptoWorks kódolású* adások vételéhez Minden szabadon fogható műholdas digitális TV és Rádió adáshoz Kiválló kép és hangminőség Gyors és egyszerű telepítés, könnyen kezelhető menü TV és Rádió tárolására alkalmas memória Koaxiális Digitális hang kimenet (S/PDIF) Gyermekzár a menü és a megadott csatornák részére 5 Kedvencek lista a TV és Rádió adások számára Teletext OSD és VBI, Többnyelvű feliratozás és hangsávtámogatás Kijelző a csatorna szám, vagy az idő megjelenítésére Hálózati főkapcsoló Elektronikus műsor újság (EPG) az aktuális és a következő műsor információ és akár 4 napos műsor információ megjelenítése a képernyőn Időzítő funkció (Kikapcsolás, Bekapcsolás) Többnyelvű menü (OSD): Magyar, Angol, Német, Cseh, Bulgár, Török... Szerkesztési funkciók a TV és Rádió adások nevéhez, A kedvencek csoportokhoz, valamint a transzponder információkhoz Software frissítési lehetőség műholdon keresztül (OTA) Jel erősség kijelzés Automatikus és Kézi keresési funkció Bekapcsolás az utljára nézett csatornán Könnyen kezelhető távirányító sznes fuknció gombokkal PAL/ NTSC/SECAM kompatibilis Csatlakozók: SAT IN, SAT OUT, 2 SCART (TV, VCR), S/PDIF koaxiális, 2 RCA (Audio Bal & Jobb), hálózati főkapcsoló 2.0 HASZNÁLAT ELÖTT 2.1 Biztonság A készülék optimális működési feltételeinek megőrzéséhez ajánlott betartani az alábbiakat: Olvassa el figyelmesen és tartsa be a kézikönyv utasításait. A készülék szerelését bízza szakemberre. A készüléket csak puha ruhával, gyenge szappanos vízzel tisztítsa. Tisztítás előtt mindig áramtalanítsa a készüléket. Ne használjon alkoholos vagy ammónia alapú tisztítószereket. 2

4 Ne távolítsa el a készülék borítóelemeit. A készülék szétbontása a jótállás megszűnésével jár. Ne helyezzen semmilyen tárgyat a készülék tetejére mivel akadályozhatja a megfelelő szellőzést. Bizonyosodjon meg, hogy semmilyen idegen tárgy nem juthat a készülék belsejébe, ami rövidzárlatot vagy tüzet okozhat. A készülék elmozdításakor vagy csatlakoztatásakor várjon egy kis ideig a kikapcsolás után. Ellenőrizze, hogy a rendelkezésre álló áramforrás megegyezik a készülék hátoldalán található jelzésen feltüntetettel. Fontos, hogy a használt hosszabbítók megfeleljenek a készülék áramfelvételi előírásainak. Ha a készülék az előírások betartása mellett sem működik megfelelően, kérje a kereskedő segítségét. 2.2 Biztonsági előírások A készülék telepítése A TV és műholdvevő antennához kapott használati utasítások szerint járjon el. Ellenőrizze hogy a használni kívánt kábelek jó állapotban vannak. Ellenőrizze hogy a használni kívánt kábelek árnyékolása megfelelő, nem sérült. Ellenőrizze hogy a kültéri egység (parabola-antenna, fejkonverter, kábelek, motor, stb) állapota megfelelő. Ellenőrizze hogy a parabola-antenna a megfelelő műholdon áll. Ellenőrizze hogy a parabola-antenna által használt koaxiális kábel megfelelő (75 Ohm). Ha a kültéri egység bármely részével problémája merülne fel kérje antenna szerelő segítségét. Magyar 3.0 TARTOZÉKOK A csomagolásnak tartalmazni kell a következőket* Használati útmutató: 1db Készülék távirányító: 1db Elemek (Típus AAA) 2db * Ha bármelyik tartozék hiányzik érdeklődjön a vásárlás helyén 3

5 4.0 ELŐLAP ÉS FUNKCIÓ GOMBOK / HÁTLAP ÉS CSATLAKOZÁSOK 4.1 A készülék előlapja LED (4 Digites) Készenléti állapotban az óra kijelzése bekapcsolt állapotban az aktuális csatorna szám megjelnítése. 2. IR Szenzor A távirányító jelének vételére Csatornaváltás q és p Közvetlen csaotrna váltás az aktuális csatorna lista alapján Fel/Le 5. Bekapcsoló gomb A készülék Be/Ki kapcsolása 6. Smart kártyaolvasó Helyezze CryptoWorks smart kártyáját az arany érintkezővel lefelé az olvasóba. 4.2 A készülék hátlapja 1. SAT OUT Műholdjel tovább fűzése másik Digitális vagy Analóg Műholdvevő készülékre. 2. SAT INPUT Műholdvevő antenna jel bemenet, 3. VCR SCART SCART kimenet Video készülékre. A videó jel átfüzésre kerül a készüléken keresztül a TV készülékre. 4. TV SCART SCART kimenet TV készülékre 5. DIGITÁLIS Audio kimenet (Koax) Digitális hang kimenet Erősítőre 6. AUDIO-R-L Jobboldali hang kimenet - Baloldali hang kimenet 7. Hálózati főkapcsoló Ki/Be 8. Tápkábel V AC (Auto-selectable), 50/60 Hz +/- 5 %. 4

6 4.3 Távirányító 1. Power A készülék Ki/Be kapcsolása 2. Mute A hang némítása 3. Numerikus Gombok (0 ~ 9) Közvetlen csatorna választás, csaotrna nézet módban, menü módban érték megadása vagy betűk bevítele. 4. FAV A kedvencek lista megjelenítése 5. INFO Az aktuális csatorna információk megejelnítése 6. SETUP Készülék beállítása menü 7. RECALL Ugrás a korábban nézett csatornára 8. TEXT Teletext megjelenítése az adott csatornán amennyiben a szolgáltatás biztosított. 9. EPG (Electronic Program Guide / Elektronikus műsor újság) Az aktuális csatornán sugárzott műsorinformáció. Amennyiben biztosított. 10. CH (p/q) Csatorna váltás Fel vagy Le csatorna nézet módban, menü módban lépés a menüpontok között 11. VOL (t/u) Hangerő szabályzás csatorna nézet módban, Menü módban a paraméterek megváltoztatása. 12. OK Elem kiválasztása, vagy a beállítás végrehajtása 13. MENU Fő menü 14. EXIT Kilépés. Visszalépés a korábbi menu pontra 15. TV Váltás a TV csatorna listára 16. LANG Választás az adott csatornán elérhető Hang módok és Nyelvek közül. 17. RADIO Váltás a Rádió csatorna listára Magyar 5

7 5.0 TÁVIRÁNYÍTÓ HASZNÁLATA 5.1 Elemek Az elemek behelyezése a távirányítóba: A távirányító hátoldalán nyissuk ki az elemtartó fedelét Helyezze be a készülékhez mellékelt 2 db elemet (1,5 V, AAA típus), ügyeljen a polaritásra (+/-) Végezetül helyezze vissza a helyére az elemtartó fedelet 5.2 Távirányító működése A távirányító +/-30 fokos szögben használható mint függőleges mint vizszintes irányban az Infra szenzortól A maximális távolság 7m a készüléktől 6.0 KÉSZÜLÉK CSATLAKOZTATÁSA 6.1 Csatlakoztatás TV-re SCART kábel segítségével 6

8 6.2 Csatlakoztatás Audio erősítőre (S/PDIF, RCA L/R), és TV készülékre. Magyar 6.3 Csatlakoztatás Video/DVD és TV készülékhez scart kábellel 7

9 7.0 BEKAPCSOLÁS ELÖTT Ellenőr jel minőségét. Amennyiben nem biztos a telepítésben kérje antenna szerelő segítségét. 7.1 Első telepítés A készülék első bekapcsolásakor az ország választás abalk jelenik meg a képernyőn. Válassza ki a megfelelő országot, a VOL t/u gombok segítségével. Amennyiben az ön országa nem szerepel a listában válassza a Other opciót. A telepítettük a legfontosabb csatornákat. Amennyiben az Antennája az ASTRA 19.2E műholdra van irányítva, abban az esetben a képernyőn megjelenik a műsor. Ha az antenna más műholdra van irányítva, a következő üzenet jelenik meg Invalid or no Sognal Nincs vagy gyenge a jel. Ebben az esetben a következő lépésekre van szükség: Nyomja meg az OK gombot a távirányítón. A csatorna lista jelenik meg a képernyőn. Nyomja meg az EXIT gombot. A csatorna lista ablakban a műhold lista kerül kijelőlésre. A VOL t/u gombok segítségével válassza ki azt a műholdat a listából ahova az Antennája irányítva van, majd nyomja meg az OK gombot. A képernyőn a válaszott műhold csatorna listája jelenik meg válasszon ki egy csatornát majd nyomja meg az OK gombot. Előf listában menü pontoktól kell folytatnia. 8.0 BEÁLLÍTÁS MENÜ 8.1 Beállítás elött Információ A menu a TV képernyőn megjelenő grafikus szövegmező. Választható menü pontokkal. Egyes menüpontok választása esetén a képernyő also sávjában további informáciüó jelenik meg a menüben használható gombokról. 8.2 Beállítás Menü A készülék megfelelő működéséshez a menüben végre kell hajtani a készülék, műhold és csatorna beállításokat. Amennyiben a beállításokat elvégezte nézheti a TV és Rádió adásokat. Kapcsolja be a TV és a műholdvevő készüléket. Nyomja meg a SETUP gombot, a képernyőn megjelenik a PIN kód megadását kérő ablak, a szám gombok segítségével adja meg a PIN kódot gyárilag a PIN kód A PIN kód a késöbbiekben megváltoztathatja. Zár PIN kód beáll menü pontban. A menüpontok közötti mozgáshoz használja a CH p/q és VOL t/u gombokat. Amikor a megfelelő menüpontra lépett, nyomja meg az OK gombot a kiválasztáshoz. A kilépéshez nyomja meg az EXIT gombot. 8

10 8.2.1 Rendszer beállítás Nyomja meg az OK gombot 'System Setup' Rendszer beállítás menu ponton. Video formátum beállítása, UHF Csatorna, TV Típus, Scart RGB kimenet, GMT idő zóna, Pozícioner, LNB Referencia és Nyári időszámítás. Video Formátum: MULTI / PAL I, B, G vagy K / SECAM / NTSC TV Típus: Standard (4:3) / Wide (16:9) Scart RGB: Be / Ki Pozícioner: Igen / Nem Teletext típus: STB/VBI GMT Idő zóna: +12:00 ~ -12:00 Nyári időszámítás: Be / Ki A megfelelő beállítás mentéséhez, nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot Antenna Beállítás Nyomja meg az OK gombot az 'Antenna Setup' Antenna beállítás menü ponton. Műhold(ak) megadása, LNB Frekvencia, 22 khz Tone, DiSEqC mód és LNB beállítása. Műhold neve: A készülékben tárolt listából. Műhold hozzáadása a csatorna keresés módhoz, válassza ki a megfelelő műholdat, majd nyomja meg az OK gombot. A műhold neve mellett megjelenik a következő szimbólum. A kiválasztott műhold átnevezéséhez nyomja meg az INFO gombot. LNB Típus: Univerzális / Széles sáv / OSC C- Sáv / C-Sáv / KU-Sáv High L.O.: fekvencia megadása Low L.O.: frekvencia megadása 22 khz Tone: Be / Ki DiSEqC: Ki / DiSEqC A, B. C vagy D / Tone A vagy B LNB Power: H/V / 14V / 18V / Ki Pozícioner: Nincs / DiSEqC 1.2 / USALS. Amennyiben DiSEqC 1.2 motort használ állítsa a menü pontot a DiSEqC 1.2 módba Ha a motorja támogatja a USALS rendszert állítsa USALS módba. Magyar A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot DiSEqC 1.2 Pozícioner beállítás A DiSE elkerülése érdekében, szereltesse antennáját és a motort szakemberrel. Az Antenna beállítás menüben állítsa a Pozícionert DiSEqC 1.2 re, majd nyomja meg az OK gombot a belépéshez a Antenna position Motorvezérlés menüpontba A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold: Válassza ki a beállítani kívánt műholdat. Transzponder: Válassza ki a referencia transzpondert a műhold és a jelminőség megfelelő beállításához. Mozgás: A megfelelő gombok VOL t/u segítségével mozgassa az antennát a kívánt irányba Kelet/Nyugat. Pozíció mentése: A menü pont kiválasztása után nyomja meg az OK gombot. Az Aktuális pozíció mentéséhez. A következő szimbólum jelenik meg. Referencia pozíció: A menu pont választása után nyomja meg az OK gombot abban az esetben ha az antennát a középállásba szeretné mozgatni (0 fok) 9

11 Funkció: Nyugati limit beállítás / Keleti limit beállítás Válassza ki majd nyomja meg az OK gombot ha szeretné az aktuális pozíciót Nyugati/Keleti limitként beállítani. Limit érvénytelenítés / Limit engedélyezés nyomja meg az OK gombot a Limit engedélyezésére vagy tiltására. Újraszámítás Nyomja meg az OK gombot a beállított műholdpozíciók újra számolásához az utoljára beállított műhold pozíciója alapján. Mozgatás Nyugatra/Keletre Finom beállítás az antenna beállítása a legjobb ejlminőség eléréséhez, nyomja meg az OK gombot. Finomhangolás FEL/LE Amennyiben a motorja támogatja az eleváció motoros állítását használja ezt a funkciót a pontos beállításhoz. Antenna állapot: Az antenna aktuális állapotát jelzi: (Megállt, Mozgás Kelet/Nyugat). Jel minőség: A válaszott referencia transzponder alapján a jelminőséget jeleníti meg az aktuális antenna pozícióban, mozgassa az antennát a legjobb Jelminőség eléréséig. Az aktuális menü pontból történő kilépéshez nyomja meg az EXIT gombot USALS pozícioner beállítás A elkerülése érdekében, szereltesse antennáját és a motort szakemberrel. Az Antenna setup Antenna beállítás menüben állítsa a Pozícionert USALS módba majd nyomja meg az OK gombot a belépéshez a Antenna Position Motorvezérlés menüpontba A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold: Válassza ki a listából a beállítani kívánt műholdat. Transzponder: Adja meg a listából a referencia transzpondert. Hosszúsági fok: Adja meg az ön helyzetének hosszúsági fokát. Szélességi fok: Adja meg az ön helyzetének szélességi fokát. Mozgás: Lépjen a menü pontra majd nyomja meg a t gombot az antenna mozgatásához a megfelelő pozícióba. A u pedig állítsa meg az antennát. Referencia pozíció: Lépjen a menüpontra majd nyomja meg az OK gombot, ha az antennát a (0 fok) középállásba kívánja mozgatni. Jelszint és Jelminőség: A kiválasztott referencia transzponderen elérhető jelszint és jelminőség, a szélességi és hosszúsági fok pontosabb beállításával beállíthatja a legjobb jelminőséget és jelszintet. Az aktuális menü pontból történő kilépéshez nyomja meg az EXIT gombot Csatorna keresés Nyomja meg az OK gombot az Csatorna keresés Channel search menü ponton. Műhold választás, Keresési mód, Transzponder, Frekvencia, Jelsebesség, FEC és Funkció. A CH p/q FEL/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Műhold neve: Válassza ki az Antenna beállítás menüben beállított műholdat a listából. Keresési mód: Müh a készülék a tárolt transzponder lista alapján keresi a csatornákat. Müh NIT - a készülék a tárolt transzponder lista alapján keresi a csatornákat. És amennyiben az adott műholdról elérhető Hálózati információ, az ebben felsorolt új transzponderek és az ezeken található csatornák is bekerülnek a készülék listájába. TP a kiválasztott transzponderről elérhető adások keresése. TP NIT a kiválaszott transzponderről elérhető adások keresése és amennyiben az adott műholdról elérhető Hálózati információ, az ebben felsorolt új transzponderek és az ezeken található csatornák is bekerülnek a készülék listájába. Szabad A készülék azokat a csaotrnákat keresi meg melyek az FTA Szabad jelzéssel sugároznak. Szabad+Kódolt A készülék a Szabadonfogható és a Kódolt adásokat egyaránt megkeresi. Transzponder: A sorszám alapján válaszható transzponder. Frekvencia: A trnaszponder frekvenciája Jelsebesség: A jelsebesség értéke Ksymbols Per Second Polarizáció: Horizontális / Vertikális / Jobbra / Balra 10

12 FEC: Auto, 1/2, 2/3, 3/4, 5/6, 7/8 Funkció Hozzáad/Töröl/Változtat AGC Jel: A fogadot jel erőssége Hogyan keressünk csatornát: Jelőlje ki a keresési mód mezőt nyomja meg az OK gombot. A készülék elkezdi a csaotrnák keresését. A megtalálat csaotrnák nevei 2 oszlopban jelennek meg, TV és Rádió. Megszakíthatja a keresést az OK vagy az EXIT gomb megnyomásával. Ha az OK gombot nyomja meg: a keresés megáll és a következő opciók közül választhat: Mentés Az eddig talált csatornák mentése Kijelőlés Jelőlje ki a nem kívánt csatornákat, majd nyomja meg az EXIT gombot, lépjen a mentés pontra majd nyomja meg az OK gombot. Mégse A keresés megállítása, a talált csatornák eldobása, nem kerülnek mentésre. Ha az EXIT gombbal állítja meg a keresést, és szintén nem kerülnek mentésre a talált csatornák Új transzponder hozzáadása Jelőlje ki a Keresési mód ot.állítsa TP vagy TP NIT módba Jelőlje ki a Frekvencia sort adja meg a megfelelő értéket MHz-ben Jelőlje ki a Jelsebesség sort adja meg a megfelelő értéket ksps-ben Jelőlje ki a Polarizáció sort adja meg a megfelelő értéket Jelőlje ki a FEC sort adja meg a megfelelő értéket vagy állítsa Auto módba Jelőlje ki a Funkció sort, állítsa Hozzáad módba majd nyomja meg az OK gombot. A következő üzenet jelenik meg a képernyőn Adatok mentése Az új transzponder a lista végére kerül. Magyar Transzponder törlése Jelőlje ki a Keresési mód -ot. Állítsa TP vagy TP NIT módba Jelőlje ki a Transzponder sort, válassza ki a törölni kívánt transzpondert. Jelőlje ki a Funkció sort, Állítsa Tőrlés módba majd nyomja meg az OK gombot. A következő üzenet jelenik meg a képernyőn Adatok mentése A kiválaszott transzponder kitörlődik a listából Transzponder adatok szerkesztése, javítása Jelőlje ki a Keresési mód ot. Állítsa TP" vagy TP NIT módba Jelőlje ki a Transzponder sort, válassza ki a módosítani kívánt transzpondert. Jelőlje ki a Frekvencia sort adja meg a megfelelő értéket MHz-ben Jelőlje ki a Jelsebesség sort adja meg a megfelelő értéket ksps-ben Jelőlje ki a Polarizáció sort adja meg a megfelelő értéket Jelőlje ki a FEC sort adja meg a megfelelő értéket vagy állítsa Auto módba Jelőlje ki a Funkció sort, állítsa Cserél módba, majd nyomja meg az OK gombot. A Következő üzenet jelenik meg Adatok mentése. A módosítások mentésre kerültek. Az EXIT gomb megnyomásával visszaléphet a korábbi menü pontra. 11

13 8.2.4 Zár PIN kód beállítás Nyomja meg az OK gombot a Zár PIN kód Beállítás menü ponton a Beállítás menü -ben. Menü zár: Be/Ki. Jelszó csere, Új jelszó, Jelszó megerősítése. A CH p/qfel/le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. Menu zár: Ki/Be Jelszó csere: Nyomja meg az OK gombot a cseréhez. Új Jelszó: Adja meg a numerikus gombokkal az új 4 jegyű kódot. Új jelszó megerősítése: Adja meg ismét az új jelszót. *Információ: az alapértelmezett PIN kód '1234' A korábbi menüpontra való lépéshez nyomja meg az EXIT gombot Idő beállítás Nyomja meg az OK gombot az Idő beállítás menü ponton a Beállítások Menü -ben. Helyi idő beállítása, Elalvás időzítő, Időzítő állapot, és az Időzítő programozás. Helyi idő: adja meg a pntos időt az alábbi formában: nn/hh/éééé nap óó-pp Elalvás időzítő: 0 ~ 180 perc. A készülék az adott időpontban kikapcsol. Időzítő: Adja meg az időzítő sorszámát Állapot: Letíltva / Engedélyezve. Ha engedélyezi a készülék bekapcsol a megadott csatornán a megadott időben, és kikapcsol az megadott időtartam után. Csatorna Típus: TV / Rádió Csatorna szám: Adja meg a csaotrna sorozatszámát. Ha több műholdas beállítást használ győződjön meg hogy a csatorna számot Összes műhold módban adja meg. Csatorna név: Megjelenik automatikusan és függ a csatorna számozástól. Kezdési idő: Adja meg a kezdési időt nn/hh/éééé nap óó:pp Időtartam: Adja meg a bekpcsolás időtartamát: óó:pp formátumban. Megjegyzés: Az időzítő funkció bekpacsolható a EPG menüből. Lapozzon a Műsor információ menü pontra. A beállíátsok elmentéséhez nyomja meg az OK gombot Gyári Beállítások Nyomja meg az OK gombot a Gyári beállítások menü ponton. Erősítse meg a ha az eredeti beállításokat akarja betőlteni. Minden beállítás, műholdpozíció, csatornák törlődnek. 8.3 Fő menü beállítások A Fő menüből a következő menu pontok érhetőek el:műsor információ, Csatornák rendezése, Nyelv, Csatornák szerkesztése, Smart Card, Verzió info. A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot Műsor információ / EPG Ebben a menü pontban ugyan azok az információk érhetőek el mint a fejezetben tárgyalunk. Nyomja meg az OK gombot a Műsor információ menu ponton. 12

14 8.3.2 Csatornák rendezése Nyomja meg az OK gombota Csatornák rendezése menu ponton. A VOL t/u gombokkal választhatja ki az ABC szerinti rendezést. Nyomja meg az OK gombot a választáshoz. A CH p/q gombokkal mozoghat a csatorna listában. A VOL t/u gombokkal lapozhat az oldalak között. Nyomja meg az OK gombot a nézni kívánt csatornán, a készülék kilép a menüből és a válaszott csatornát nézheti. Nyomja meg az EXIT gombot kétszer a korábbi állapot megjelenítéséhez Nyelv Nyomja meg az OK gombot a Nyelv menü ponton. Menü nyelv: A választható menü nyelvek: Magyar / Cseh / Szlovák / Bulgár / Török / Német / Angol Rádió Cs logo: A Logo Ki/Be kapcsolása a radio adásoknál. A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot Csatornák szerkesztése Nyomaj meg az OK gombot a Csatornák szerkesztése menü ponton. TV / Rádió csatornák megjelenítése Magyar Csatorna mozgatása a listában Csatorna hozzáadása a kedvencekhez Csatorna zárolása Csatorna tőrlése Csatorna hozzáadása Csatorna nevének szerkesztése A csatornalista és a funkciók közötti váltáshoz használja az EXIT gombot. A TV és Rádió csatornák megjelenítéséhez és váltásához lépjen a funkcióra majd a CH p/q gombokkal válthat a TV és Rádió list között. A megfelelő funkció kiválasztása után. Nyomja meg az EXIT gombot Csatorna mozgatása Lépjen a csatorna mozgatása ikonra majd nyomja meg az OK gombot. Jelőlje ki az áthelyezni kívánt csatornát a listából nyomja meg az OK gombot. Ha egyidőben több csatornát kíván áthelyezni jelőljön ki több csatornát az OK gombot. Majd lépjen a listában a kívánt pozícióra és nyomja meg a RECALL gombot. Az EXIT gomb megnyomásával vissza térhet a funkciókhoz vagy folytathatja a csatornák mozgatását Kedvencek hozzáadása Csatorna hozzáadása a kedvencek listához. Lépjen a kedvencek hozzáadása ikonra majd nyomja meg az OK gombot. Jelőlje ki a listából a csatornát majd nyomja meg az OK gombot. A kedvencek csoport lista jelenik meg a képernyőn. Válassza ki melyik csoportba kerüljö Unselect csoport választásával teheti meg. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához. 13

15 Csatorna zárolása A gyermekeik számára. (Például felnöttek számára sugárzott csatornák) A csaotrna zárolása esetán csak a PIN kód megadása után nézhető a zárólt csatorna. Javasolt a gyári PIN kód 1234 megváltoztatása ebben az esetben. A csatorna zárolásához jelőlje ki a csatorna zárolása ikont nyomja meg az OK gombot. Válassza ki a zárolni kívánt csatornát és nyomja meg az OK gombot. A csatorna zár feloldásához ismételje meg a lépéseket. Az Exit gomb megnyomásával visszatérhet a funkciók választásához Csatorna törlése A csatorna törléséhez jelőlje ki a csatorna törlése ikont és nomyja meg az OK gombot. Jelőlje ki a listából a törölni kívánt csatornát vagy csatornákat. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához Csatorna hozzáadása Különböző okok miatt egyes csatornák nem kerülnek a listába automatikus csatorna keresés módban. Csatorna hozzáadásához jelőlje ki a csatorna hozzáadása ikont majd nyomja meg az OK gombot. A menu további pontjaiban a közvetlenül ebben a menü pontban. Jelőlje ki a Csatornanév menu pontot és írja be a keresett csatorna nevét, a képernyőn megjelenő billyentyűzet segítségével. Adja meg az Audio, Video, PCR PID értékeket és nyomja meg az OK gombot. Az EXIT gomb megnyomásával visszatérhet a funkciók választásához Csatorna nevének szerkesztése A csatorna nevének szerkesztéséhez jelőlje ki a csat.szerk. ikont majd nyomja meg az OK gombot. Válassza ki a csatornát a listából, és nyomja meg az OK gombot. A megjelenő billentyűzet segítségével módosítsa a csatorna nevét, majd lépjen Save mentés gombra és nyomja meg az OK gombot. A módosítás elvetéséhez lépjen Cancel mégse gombra. Az EXIT gomb megnyomásával visszatérhet a funkciók kiválasztásához Smart Card Az Ön készülékével nem csak a Szabadon fogható müholdas adáskot veheti de amennyiben rendelkezik előfizetéssel. A CryptoWorks kódolású csatornák vételére is lehetősége van a Smart kártya behelyezése esetén. Bővebb információkért forduljon a szolgáltatóhoz. Ez a menu csak a Smart kártya behelyezése után érhető el. General Card information: Általános kártya információk. Card Label: a kártya információk, Set Maturity rating, Smart card PIN code Change, Available program providers. Available entitlements: Az előfizetési idő megtekintése. Profile Information: Current Mode / Profile/ Image ID/ Hardware version / Loader version General Card information / Általános kártya információk Ebben a menu pontban a msart kártya általános információ érhetőek el. Card Label and additional information / Kártya szám és egyébb információk: Card label/ Kártya neve, sorozatszáma, előfizetési idő, korhatár beállítás. Set Maturity Rating: Current Maturity Rate / Set Maturity Rate. A szolgáltatók hozzárendelhetnek az egyes műsorokhoz, korhatár jelzést. Am ezt. esetén a program vagy csatorna választása után a készülék csak a PIN kód megdásával dekódolja az adott csatornát/műsort. Megjegyzés: Javasolt a különböző PIN kód használata a Smart kártya és a készülék esetében. Smart Card PIN Code Change: A smart kártya PIN kódjának megváltoztatása. Enter Old PIN, a jelenlegi PIN kód megadása. Enter New PIN az új PIN kód megadása. Confirm New PIN az Új PIN Kód megerősítése. Available Program Providers: A Smart kártya által elérhető szolgáltatók listája. 14

16 8.3.6 Verzió Info Nyomja meg az OK gombot a Verzió info menü ponton. Modell név: A készülék Típusa Dátum: A jelenleg használt software kiadásának dátuma Alkalmazás verzió: A software verzió száma Rendszer software: A készülékben található software frissítése. A készülék software műholdon keresztül frissíthető. A müholdról tőrténő frissítést az ASTRA 19.2 E müholdról lehet elvégezni. Állítsa antennáját az ASTRA 19.2E Müholdra, majd jelőlje ki a Rendszer software, Frissítés menü pontot és nyomja meg az OK gombot. A készülék automatikusan ellenőrzi hogy elérhető új software vagy sem. A software frissítés megkezdése elött a készülék megjeleníti a megfelelő üzenetet, és a kérdést hogy valóban elindítja a software frissítést. Amennyiben nincs új software a készülékhez, szintén megjelenik egy üzenet az erre vonatkozó információval. A kilépéshez nyomja meg az EXIT gombot. 8.4 Általános információk Csatorna információk Csatorna nézet módban az INFO gomb megnyomása után néhány másodpercig az alábbi információk olvashatóak. Magyar 15

17 TV/Rádió csatorna lista Csatorna nézet módban a TV/RADIO gomb megnyomásával megjelenithető a TV/Rádió csatorna lista. A minta képen látható listában a kijelőlt csatorna az aktuális, A CH p/q Fel/Le gombokkal léphet egyesével valamint a VOL t/u Jobbra/Balra gombokkal lapozhat a csatorna listában oldalanként. Az OK gomb megnyomásával kiválasztja a csatornát és kilép a csatorna listából. Az EXIT gomb megnyomásával kiléphet a csatorna listából. Amennyiben több müholdat telepített, a mühold választó menü pont az aktív. A VOL t/u gombokkal lapozhat a telepített műholdak és azok csatornái között. A megfelelő mühold kiválasztásához és a csatorna list megjelenítéséhez nyomja meg az OK gombot. A megfelelő műhold kiválasztása után jelőlje ki a Lista menü pontot, a csatornák név,szám vagy FTA mód szerinti rendezéséhez. Mód: Mind(1,2,3..) Az összes csatorna megjelenítése az adott műholdról sorszám szerint. Mód: Mind(A,B,C..) Az összes csatorna megjelenítése az adott műholdról ABC sorrend szerint. Mód: Szabad(1,2,3..) Az FTA csatornák megjelenítée az adott műholdról sorszám szerint. Mód: Szabad(A,B,C..) Az FTA csatornák megjelenítése az adott müholdról ABC sorrend szerint. Nyomja meg az OK gombot a csatorna listához. TV Csatorna lista / Mühold választás 16

18 TV csatorna lista Csatorna rendezés Magyar A Rádió lista nézetben Kedvencek Csatorna lista Mialatt TV-t néz vagy Rádiót hallgat a FAV gomb megnyomásával a korábban beállított Kedvencek lista jeleníthető meg. Ha TV adást néz és megnoymja a FAV gombot akkor a kedvencek TV lista jelenik meg. Abban az esetben ha Rádió adást hallgat és megnyomja a FAV gombot akkor Kedvencek Rádió lista jelenik meg. Amennyiben a kedvencek lista üres, abban az esetben nem jelenik meg. A kedvencek listán belüli váltáshoz használja a FAV vagy az EXIT gombot, mialatt a Kedvencek lista van megjelenítve a képernyőn, kijelőli a Lista mezőt, használja a VOL t/u gombokat a kedvencek listák közötti váltáshoz, majd nyomja meg az OK gombot. A teljes lista megjelenítéséhez nyomja meg a TV/RÁDIÓ gombot Műsor információ / EPG Az aktuális csatorna műsor információjának megjelenítéséhez nyomja meg az EPG gombot. Ez a szolgáltatás csak abban esetben működik hogyha a csatornát sugárzó szolgáltató biztosítja azt. Az EPG menu megjelnítése esetén a Most & Köv menu pont az aktív. A VOL u gomb megnyomásával léphet az időzítő menu pontra. A VOL t gomb megnyomásával válthat a TV és Rádió list között. Most & köv.: Jelőlje ki a Most & Köv. Menu pontot majd nyomja meg az OK gombot. CH p/q gombok segítségével válassza ki a megfelelő csatornát. A VOL t/u gombok segítségével kiválaszthatja a kerest programot az adott csatornán. A csatorna lista alatt a választott csatorna és műsor bővebb információja olvasható. A részletes program leíráshoz nyomja meg az OK gombot. Időzítő mód: Ebben a módban a válaszott csatorna műsorai kerülnek időrendi felsorolásba. Lépjen a Előjegyez menu pontra majd nyomja meg az OK gombot. Válassza ki a műsort a listából majd nyomja meg az OK gombot a részletes műsor információ megjelenítéséhez. Időzítés: A kiválaszott műsor időzítéséhez lépjen a válaszott műsorra majd nyomja meg a RECALL gombot. 17

19 8.4.5 Audio csatorna és vagy Audio mód választás Bizony nézet módban nyomja meg a LANG gombot. A képernyőn a következő ablak jelenik meg: A CH p/q Fel/Le gombokkal lépjen a megfelelő menü pontra. A VOL t/u Jobbra/Balra gombokkal módosítsa a beállításokat. A beállítások elmentéséhez nyomja meg az OK gombot. A kilépéshez nyomja meg az EXIT gombot. Nyelv választás: 1 of 1,2. A választható Audio nyelvek. Mód: Stereo / Mono Bal / Mono Jobb Szint: Normál / Magas / Alacsony Nyelv: A válaszott Audio nyelv Feliratozás: Válasszon feliratozás nyelvet, ha elérhető (szolgáltató függő) Nyomja meg az OK gombot a beállítások mentéséhez Recall Csatorna nézet módban a RECALL gomb megnyomásával a korábban nézett csatornára vált a készülék Teletext Amennyiben a válaszott csatornán elérhető a Teltext szolgáltatás, nyomja meg a TXT gombot. A.1 HIBAELHÁRÍTÁS készüléket, várjon 1 percet majd indítsa újra. Ellenőrizze a készülék megfelelő működését. Amennyiben a készülék nem működik megfelelően, és a lentebb leírt probléma megoldások sem segítettek, lépjen kapcsolatba az eladóval. Ne nyissa ki a készüléket, áramütést okozhat, valamint a készülék garancia vesztésével jár. Hibajelenség Probléma Megoldás A LED nem világít az előlapon A hálózati tápkábel nincs bedugva, vagy a készülék hátlapján a főkapcsoló Ellenőrizze a hálózati tápkábelt, vagy kapcsolja be a készülék hátlapján a főkapcsolót nincs bekapcsolva Nincs kép és hang TV készülék rossz bemenetre van kapcsolva TV készülék rossz bemenetre van kapcsolva A SCART kábel csatlakozási problémája Óvatosan mozgassa meg a SCART kábelt a TV készülék és a készülék hátoldalán. Esetlegesen cserélje ki a SCART kábelt Nincs hang A készülék lefagyott Ellenőrizze a TV és a műholdvevő készüléken, hogy a MUTE némítás nincs benyomva Kapcsolja ki a készüléket, kapcsolja le a főkapcsolót, majd áramtalanítsa a készüléket, várjon 1 percet, majd csatlakoztassa a készüléket és kapcsolja be ismét. Ellenőrizze a működést Nyomja meg a MUTE gombot a TV és a műholdvevő készüléken 18

20 Hibajelenség Probléma Megoldás Nincs hang az egyik TV adáson A csatorna hang módja AC-3 módba van kapcsolva, ebben az esetben a normál hangmód le van tiltva Válassza ki a csatornát, nyomja meg az AUDIO gombot és válassza ki a normál hang módot Kódolt csatorna / Scrambled channel Az előfizetői kártya lejárt, vagy a Lépjen kapcsolatba az ügyfélszolgálattal üzenet jelenik meg a képernyőn választott csatorna nincs benne az előfizetett csomagban Üzenet ellenőrizze a smart kártyát / Check your smart card A smart kártya fejjel lefelé lett behelyezve, vagy a kártya nem megfelelő Fordítsa meg a kártyát, az aranyozott résszel lefelé. Ellenőrizze a kártyát, hogy a választott csatornákhoz megfelelő Üzenet Nics vagy Gyenge a jel / No or Ez természetes a rossz időjárás, Amint az időjárás megjavul, a kép is megjelenik Bad signal Erősen felhős időjárás, sűrű esső esetén megzavarja a jelet a műhold és az antenna között Üzenet Nincs vagy gyenge a jel / No or Bad signal Nem a megfelelő műholdat választotta ki a menüből Nyomja meg a MENU gombot és az antenna beállítás menü pontban válassza ki a megfelelő műholdat Rossz adatokat állított be a menü-ben Ellenőrizze az LNB beállításokat és a csatorna beállításokat Magyar A távirányító nem működik Az antenna rosszul van beállítva vagy a koax kábel csatlakozása hibás Az elemek rosszul vannak behelyezve vagy lemerültek Kérje meg az antenna szerelőjét, hogy ellenőrizze az antenna pozíciót és a koaxiális kábelt és a csatlakozásokat Ellenőrizze az elemek helyzetét, vagy cserélje ki azokat A.2 TECHNIKAI ADATOK Tuner Input Frequency Range: 950 ~ 2150 MHz Input signal level: -65 ~ -25dBm LNB Power: 13/18 V DC, max.400 ma LNB switch control: 22 khz DiSEqC Version 1.0 & 1.2 compatible, USALS Demodulator Modulation: QPSK Input Symbol Rate: 2 ~ 45 Ms/s SCPC & MCPC signals from C & KU band satellites Video Decoder Profile level: MPEG-2 Main Main level Data Rate: Up to 15 Mbit/s Video Resolution: 720 x 576, 720 x 480 Video Format: NTSC, PAL, SECAM Aspect Ratio: 4:3, 16:9 19

21 Audio Decoder MPEG-1/MusiCam Layer I & II; Audio mode: Sampling Rate: Mono, Dual mono, Stereo 32, 44.1, 48 khz Connectors SAT IN SAT OUT 1 TV SCART (RGB,CVBS, Y/C, Audio) 1 VCR SCART (CVBS, Y/C, Audio) 2 RCA (Audio L & R) Coaxial Digital Audio: S/PDIF Power switch System & Memory Main Processor: Flash Memory: SDRAM: STi MBytes 8 MBytes General Data Supply Voltage: V AC (SMPS) 50/60 Hz Power Consumption: 14 W Stand-by Mode: <13 W Operating Temperature: +5 ~ +45 C Storage Temperature: 0 ~ +50 C Humidity: 25 ~ 70% Size (WxHxD) in mm: 214 x 42 x 157 Weight: 0.93 kg A változtatás jogát fenntartjuk. Folyamatos kutatási és fejlesztési tevékenységünk következtében a termékek műszaki specifikációja, megjelenése megváltozhat. Az "ASTRA" a SES ASTRA bejegyzett védjegye, az "Eutelsat" és a "HOT BIRD" az Eutelsat Communications bejegyzett védjegye, és a "CryptoWorks" az Irdeto Accesws B.V. bejegyzett védjegye. A többi terméknév szintén tulajdonosának védjegye vagy bejegyzett védjegye. STRONG Minden jog fenntartva. 03/
