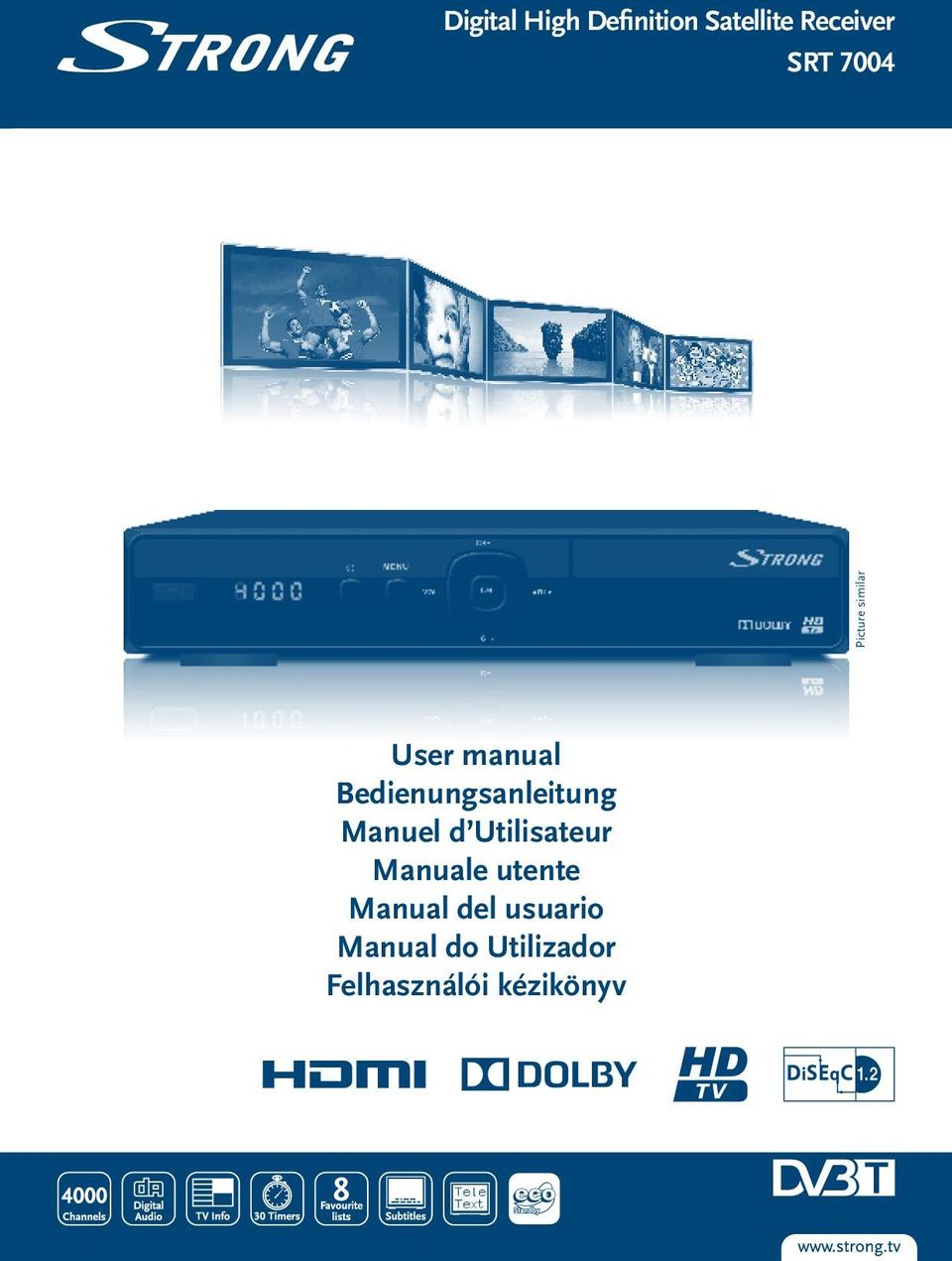

1 Digital High Definition Satellite Receiver SRT 7004 Picture similar User manual Bedienungsanleitung Manuel d Utilisateur Manuale utente Manual del usuario Manual do Utilizador Felhasználói kézikönyv

2

3

4 HOTLINE AT ,12/Min. österr. Festnetz BG CEE support_hu@strong.tv DE support_de@strong.tv 0,14/Min. deutsches Festnetz 0,42/Min. max. Mobilfunknetze DK support_dk@strong.tv FR support_fr@strong.tv 0,15 par mn poste fixe en France IT support_it@strong.tv Da rete fissa 24,8 cent. al min. 12,5 cent. scatto alla risposta Da rete mobile max 49 cent. al min. 15,6 cent. scatto alla risposta NL support_nl@strong.tv PL UA support_pl@strong.tv +380(44) support_ua@strong.tv Supplied by STRONG & Co, Japan Represented by STRONG Ges.m.b.H. Franz-Josefs-Kai Vienna Austria support_at@strong.tv 06 May :06

5 A SRT 7004 készülék USB multimédia támogatással kerül kiadásra. A PVR funkcióval ellátott szoftver letöltése és telepítése után, amely elérhető a oldalunkról, elérhető válnak a felvétel funkciók. Ez a használati utasítás leírja az összes funkciót beleértve a felvétel funkciót, amely esetlegesen nem alkalmazható/használható a PVR funkcióval kibővített szof er telepítése nélkül. Liszenszek EZ A KÉSZÜLÉK CSAK SZEMÉLYES CÉLÚ FELHASZNÁLÁSRA ENGEDÉLYEZETT, ÉS MEGFELEL AZ MPEG-2 SZABVÁNY SZERINT KÓDOLT MÉDIA INFORMÁCIÓK DEKÓDOLÁSÁRA. A KÉSZÜLÉK MEGFELELŐ LISZENSZ NÉLKÜLI, NEM SZEMÉLYES CÉLÚ FELHASZNÁLÁSA SZIGORÚAN TILOS. AZ MPEG-2 SZABADALMI PORTFÓLIÓBAN ELÉRHETŐ MEGFELELŐ LISZENSZ, BESZEREZHETŐ A SZABADALOM TULJADONSÁTÓL: MPEG LA, LLC, 6312 S. Fiddler Green Circle, Suite 400E, Greenwood Village, Colorado U.S.A. EZ A TERMÉK AZ AVC SZABADALMI PORTFÓLIÓ ALAPJÁN LISZENSZELT, SZEMÉLYES ÉS NEM KERESKEDELMI CÉLÚ FELHASZNÁLÁSRA, A FOGYASZTÓ RÉSZÉRE, VIDEÓ DEKÓDOLÁSRA, MEGFELELVÉN AZ AVC SZABVÁNYNAK ( AVC VIDEO ) ÉS/VAGY AVC VIDEO DEKÓDOLÁSÁRA, AMELY VIDEO A FOGYASZTÓ ÁLTAL KERÜLT KÓDOLÁSRA, MEGFELELVÉN A SZEMÉLYES ÉS NEM KERESKEDELMI CÉLÚ FELHASZNÁLÁSNAK, ÉS VAGY VALAMELY VIDEO SZOLGÁLTATÓ ÁLTAL LISZENSZELT, ÉS BIZTOSÍTOTT AVC VIDEO DEKÓDOLÁSÁRA ENGEDÉLYEZETT. A LISZENSZ NEM ENGEDÉLYEZETT ÉS NEM HASZNÁLHATÓ FEL, SEMMILYEN MÁS FELHASZNÁLÁSI KÖRBEN. TOVÁBBI INFORMÁCIÓK BESZEREZHETŐEK A SZABADALOM TULAJDONOSÁTÓL: MPEG LA, L.LC. LÁTOGASSON EL A OLDALRA. Ez a termék egy vagy több programot tartalmaz, amelyek védettek a nemzetközi és U.S. szerzői jogvédelmi törvények alapján, mint nem publikált munkák. Ezek bizalmasak és a Dolby Laboratories tulajdonát képezik. A reprodukálásuk és vagy nyilvánosságra hozásuk részben vagy egészben, valamint a gyártásban történő felhasználásuk, részben vagy egészben, a Dolby Laboratories kifejezett engedélye nélkül szigorúan tilos. Szerzői jog Dolby Laboratories által. Minden jog fenntartva. Magyar 1

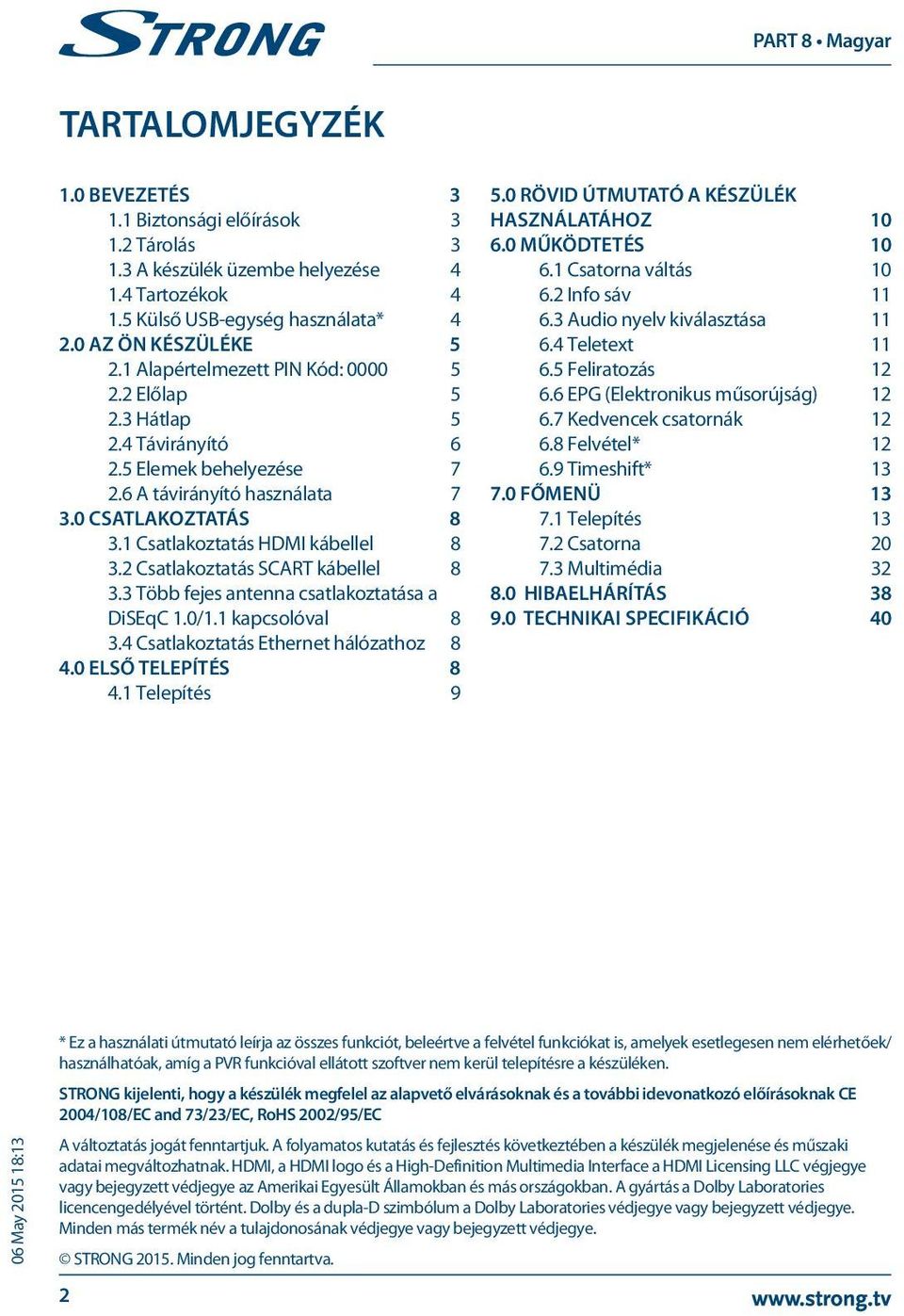

6 Tartalomjegyzék 1.0 BevezetéS Biztonsági előírások Tárolás A készülék üzembe helyezése Tartozékok Külső USB-egység használata* Az Ön készüléke Alapértelmezett PIN Kód: Előlap Hátlap Távirányító Elemek behelyezése A távirányító használata CsatlakoztatáS Csatlakoztatás HDMI kábellel Csatlakoztatás SCART kábellel Több fejes antenna csatlakoztatása a DiSEqC 1.0/1.1 kapcsolóval Csatlakoztatás Ethernet hálózathoz Első telepítés Telepítés Rövid útmutató a készülék használatához MűködtetéS Csatorna váltás Info sáv Audio nyelv kiválasztása Teletext Feliratozás EPG (Elektronikus műsorújság) Kedvencek csatornák Felvétel* Timeshift* Főmenü Telepítés Csatorna Multimédia HibaelhárítáS Technikai specifikáció May :13 * Ez a használati útmutató leírja az összes funkciót, beleértve a felvétel funkciókat is, amelyek esetlegesen nem elérhetőek/ használhatóak, amíg a PVR funkcióval ellátott szoftver nem kerül telepítésre a készüléken. STRONG kijelenti, hogy a készülék megfelel az alapvető elvárásoknak és a további idevonatkozó előírásoknak CE 2004/108/EC and 73/23/EC, RoHS 2002/95/EC A változtatás jogát fenntartjuk. A folyamatos kutatás és fejlesztés következtében a készülék megjelenése és műszaki adatai megváltozhatnak. HDMI, a HDMI logo és a High-Definition Multimedia Interface a HDMI Licensing LLC végjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban. A gyártás a Dolby Laboratories licencengedélyével történt. Dolby és a dupla-d szimbólum a Dolby Laboratories védjegye vagy bejegyzett védjegye. Minden más termék név a tulajdonosának védjegye vagy bejegyzett védjegye. STRONG Minden jog fenntartva. 2

7 1.0 Bevezetés 1.1 Biztonsági előírások Ne használja a vevőkészüléket: Zárt vagy nem megfelelően szellőző szekrényben; közvetlenül másik berendezés tetején vagy alatt; olyan felületen, mely elzárhatja a szellőzőnyílásokat. Ne tegye ki a vevőkészüléket vagy annak alkatrészeit: Közvetlen napsütésnek vagy bármely olyan berendezésnek, ami hőt termel; esőnek vagy magas páratartalomnak; heves vibrációnak vagy bármilyen ütésnek, mely maradandó károsodást okozhat a vevőkészülékben vagy bármely mágneses tárgy közelébe például hangszórók, transzformátorok, stb. Ne használjon sérült hálózati tápkábelt. Tüzet vagy áramütést okozhat. Ne érintse meg a hálózati tápkábelt nedves kézzel. Áramütést okozhat. Amikor hosszabb ideig nem használja a vevőkészüléket, húzza ki a hálózati tápkábelt a fali konnektorból. Ne használjon alkohol vagy ammónia alapú folyadékot a vevőkészülék tisztítására. A készülék tisztítására, enyhén szappannal benedvesített kendőt használjon, de csak miután kihúzta azt az elektromos hálózatból. Bizonyosodjon meg arról, hogy idegen tárgyak nem estek a szellőző nyílásokba, mert ezek tüzet vagy elektromos zárlatot okozhatnak. Ne helyezzen semmilyen tárgyat a vevőkészülék tetejére, mert ez akadályozhatja a belső alkatrészek megfelelő hűtését, szellőzését. Biztonsági óvintézkedések Soha ne nyissa fel a vevőkészülék borítását. A készülékház megbontása a garancia elvesztésével jár. Veszélyes megérinteni a vevőkészülék belsejét a magasfeszültségű villamos áram és az áramütés veszélye miatt. Minden karbantartást vagy szervizelést képesített szakemberrel végeztessen. A készülék és a kábelek csatlakoztatása előtt bizonyosodjon meg arról, hogy a vevőkészülék nincs csatlakoztatva az elektromos hálózatra. A vevőkészülék kikapcsolása után várjon néhány másodpercet, mielőtt elmozdítja a készüléket vagy lecsatlakoztat róla bármilyen berendezést. Kizárólag bevizsgált hosszabbító kábelt használjon, olyan vezetékkel, mely megfelel a felszerelt készülék elektromos áram fogyasztásának. Kérjük, bizonyosodjon meg arról, hogy a hálózati feszültség ellátás összhangban van a vevőkészülék hátlapján található elektromos adattáblán található feszültséggel. Ha a vevőkészülék nem működik megfelelően, annak ellenére sem, hogy szigorúan követte ezen felhasználói kézikönyv utasításait, javasoljuk, hogy forduljon a készülék forgalmazójához. 1.2 Tárolás A készüléket és tartozékait áramütés és nedvesség elleni védelemmel ellátott csomagolásban szállítjuk. Magyar 3

8 Kicsomagoláskor kérjük, ellenőrizze a tartozékok meglétét és a csomagolási anyagokat tartsa távol a gyermekektől. Szállításkor vagy jótállási időszak alatti visszaszállításkor a kérjük, hogy a készüléket mindig az eredeti csomagolásában, a tartozékokkal együtt tárolja. 1.3 A készülék üzembe helyezése Javasoljuk, hogy a készülék beüzemelését bízza szakemberre. Ezen felül kérjük, kövesse és tartsa be a használati utasításban leírtakat: Olvassa el a TV készüléke és az antenna használati utasításait. Győződjön meg, hogy a használni kívánt SCART/HDMI kábelek megfelelő minőségűek és állapotúak, valamint a további kábelek és kültéri egységek megfelelő állapotban vannak. A használati útmutató elérhető honlapunkon és ezen kézikönyv teljes használati útmutatót tartalmaz a vevőkészülék beüzemeléséhez és használatához. A használati utasításban szereplő jelölések a következőket jelentik. Figyelmeztetés Figyelmeztető információk. Megjegyzés További fontos, vagy hasznos információ. MENU Hivatkozás a távirányítón vagy a készüléken található gombra. (Vastagon szedett karakterek) Mozgás oda A menü vagy egyes menü pontok hivatkozása. (Dőlt karakterek) 1.4 Tartozékok 1 Telepítési Utasítás 1 Távirányító 2x Elemek (AAA típus) Megjegyzés: A mellékelt elemeket nem szabad újratölteni, szétszedni, vagy más típusú elemekkel keverve használni. Ha tölthető akkumulátorokat használ az elemek helyett, akkor javasoljuk, hogy alacsony önkisülésű például: NiMH típust használjon a távirányító hosszabb működtethetősége érdekében. 1.5 Külső USB-egység használata* USB 2.0 kompatibilis tárolóeszköz használata javasolt. Amennyiben a csatlakoztatott USB tároló eszköz nem kompatibilis az USB 2.0 specifikációval, a készülék multimédia, 4 felvétel és Timeshift funkciói lehetséges, hogy nem fognak megfelelően működni. USB HDD (Hard Disk Drive) használatának megkezdése előtt, kérjük, vegye figyelembe a csatlakoztatni kívánt egység elektromos tulajdonságait/specifikációját amely esetlegesen meghaladhatja a készülék USB kimenetén elérhető maximális értékeket (5V/500mA). Ilyen esetben, kérjük, csatlakoztasson az USB HDD-hez külső hálózati adapter. STRONG nem garantálja a kompatibilitást minden típusú USB tárolóeszközzel. Javasoljuk, hogy ne tároljon fontos adatokat a készülékhez csatlakoztatni kívánt USB tárolóeszközön. Minden esetben készítsen biztonsági mentést az USB tárolóeszközön található adatairól a csatlakoztatás előtt. STRONG nem vállal semmilyen felelősséget, az esetleges adatvesztésből, vagy annak körülményeiből adódó károkért.

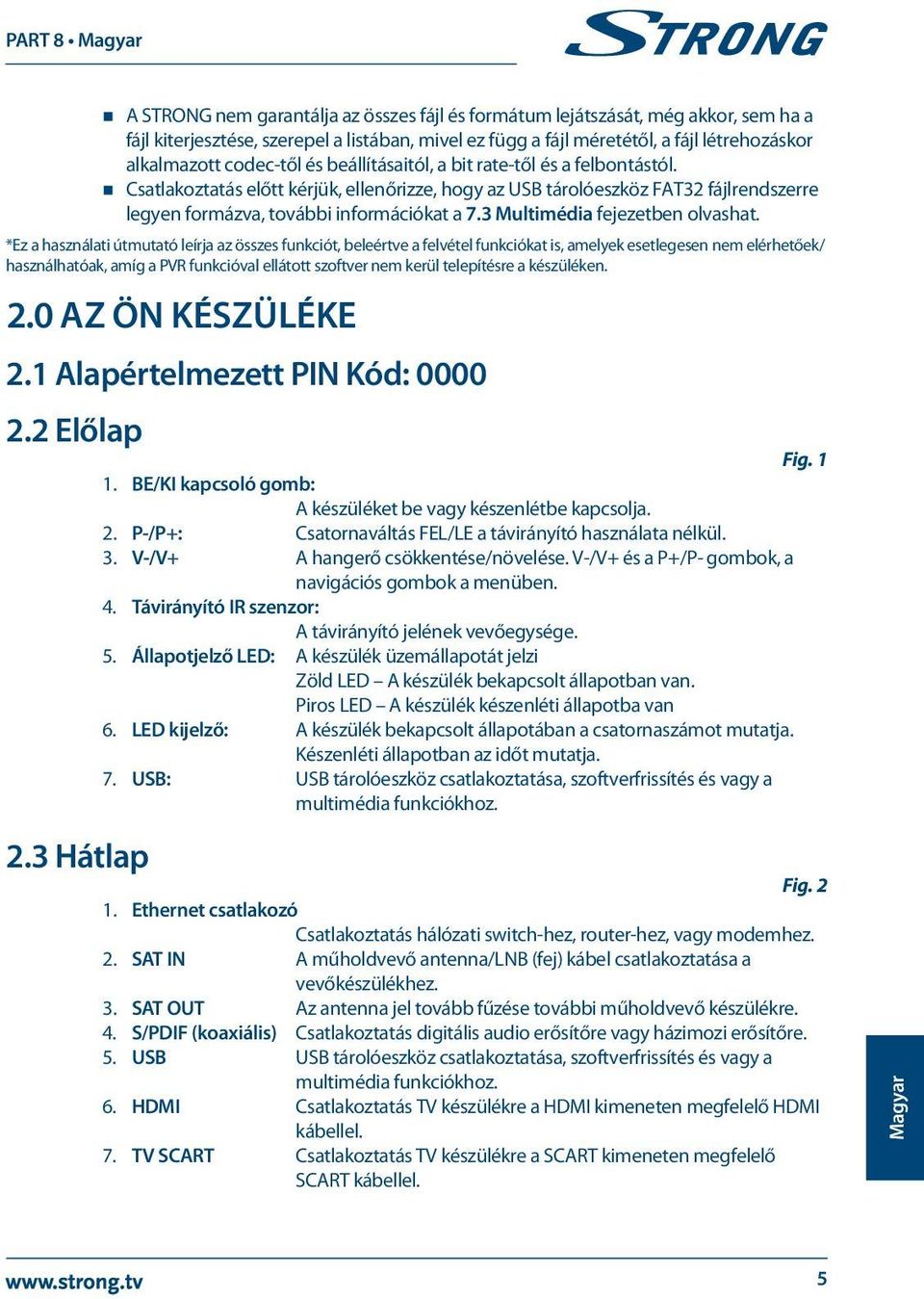

9 A STRONG nem garantálja az összes fájl és formátum lejátszását, még akkor, sem ha a fájl kiterjesztése, szerepel a listában, mivel ez függ a fájl méretétől, a fájl létrehozáskor alkalmazott codec-től és beállításaitól, a bit rate-től és a felbontástól. Csatlakoztatás előtt kérjük, ellenőrizze, hogy az USB tárolóeszköz FAT32 fájlrendszerre legyen formázva, további információkat a 7.3 Multimédia fejezetben olvashat. *Ez a használati útmutató leírja az összes funkciót, beleértve a felvétel funkciókat is, amelyek esetlegesen nem elérhetőek/ használhatóak, amíg a PVR funkcióval ellátott szoftver nem kerül telepítésre a készüléken. 2.0 Az Ön készüléke 2.1 Alapértelmezett PIN Kód: Előlap 2.3 Hátlap 1. BE/KI kapcsoló gomb: A készüléket be vagy készenlétbe kapcsolja. 2. P-/P+: Csatornaváltás FEL/LE a távirányító használata nélkül. 3. V-/V+ A hangerő csökkentése/növelése. V-/V+ és a P+/P- gombok, a navigációs gombok a menüben. 4. Távirányító IR szenzor: A távirányító jelének vevőegysége. 5. Állapotjelző LED: A készülék üzemállapotát jelzi Zöld LED A készülék bekapcsolt állapotban van. Piros LED A készülék készenléti állapotba van 6. LED kijelző: A készülék bekapcsolt állapotában a csatornaszámot mutatja. Készenléti állapotban az időt mutatja. 7. USB: USB tárolóeszköz csatlakoztatása, szoftverfrissítés és vagy a multimédia funkciókhoz. Fig. 1 Fig Ethernet csatlakozó Csatlakoztatás hálózati switch-hez, router-hez, vagy modemhez. 2. SAT IN A műholdvevő antenna/lnb (fej) kábel csatlakoztatása a vevőkészülékhez. 3. SAT OUT Az antenna jel tovább fűzése további műholdvevő készülékre. 4. S/PDIF (koaxiális) Csatlakoztatás digitális audio erősítőre vagy házimozi erősítőre. 5. USB USB tárolóeszköz csatlakoztatása, szoftverfrissítés és vagy a multimédia funkciókhoz. 6. HDMI Csatlakoztatás TV készülékre a HDMI kimeneten megfelelő HDMI kábellel. 7. TV SCART Csatlakoztatás TV készülékre a SCART kimeneten megfelelő SCART kábellel. Magyar 5

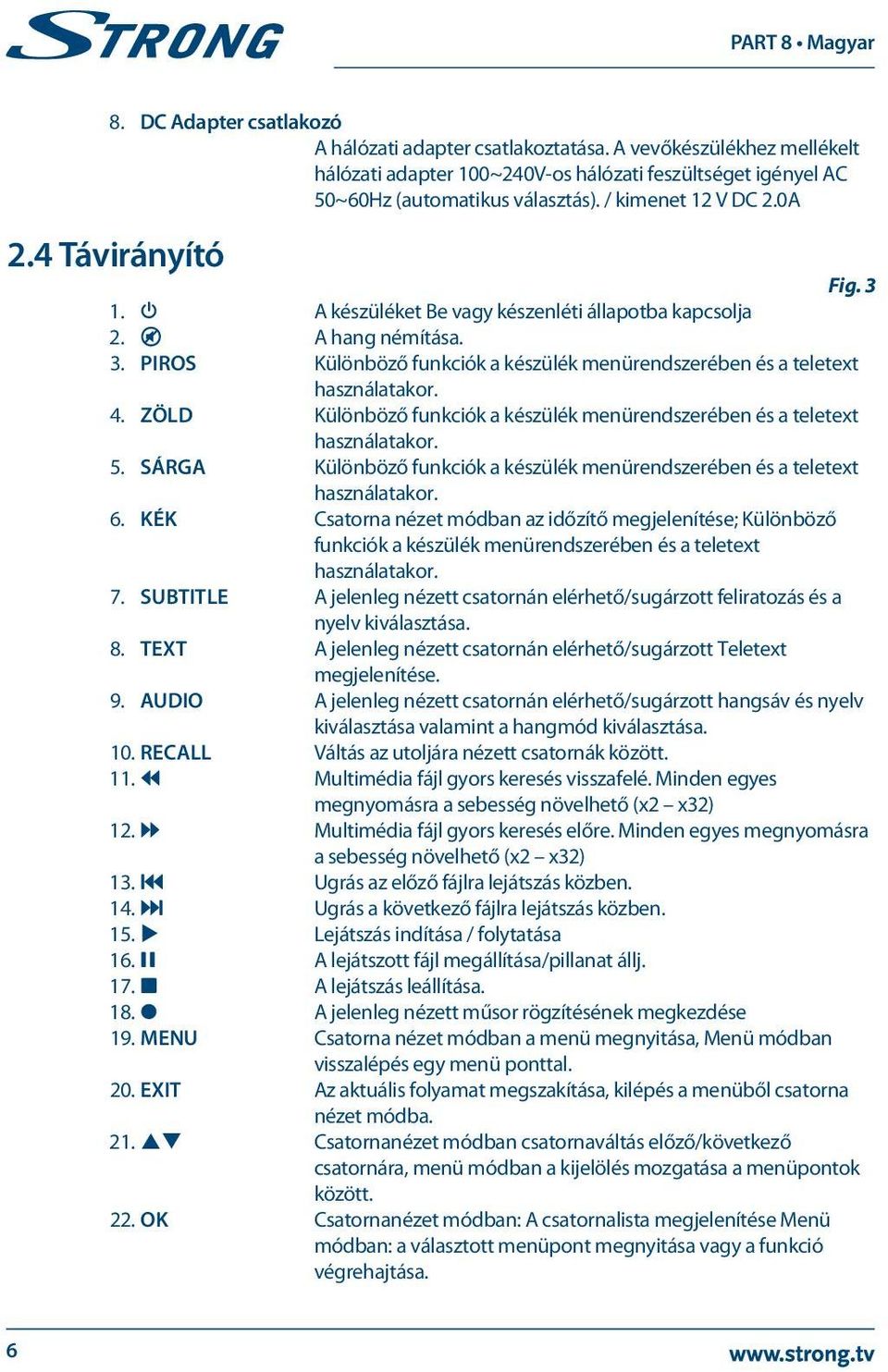

10 8. DC Adapter csatlakozó A hálózati adapter csatlakoztatása. A vevőkészülékhez mellékelt hálózati adapter 100~240V-os hálózati feszültséget igényel AC 50~60Hz (automatikus választás). / kimenet 12 V DC 2.0A 2.4 Távirányító Fig q A készüléket Be vagy készenléti állapotba kapcsolja 2.! A hang némítása. 3. PIROS Különböző funkciók a készülék menürendszerében és a teletext használatakor. 4. ZÖLD Különböző funkciók a készülék menürendszerében és a teletext használatakor. 5. SÁRGA Különböző funkciók a készülék menürendszerében és a teletext használatakor. 6. KÉK Csatorna nézet módban az időzítő megjelenítése; Különböző funkciók a készülék menürendszerében és a teletext használatakor. 7. SUBTITLE A jelenleg nézett csatornán elérhető/sugárzott feliratozás és a nyelv kiválasztása. 8. TEXT A jelenleg nézett csatornán elérhető/sugárzott Teletext megjelenítése. 9. AUDIO A jelenleg nézett csatornán elérhető/sugárzott hangsáv és nyelv kiválasztása valamint a hangmód kiválasztása. 10. RECALL Váltás az utoljára nézett csatornák között Multimédia fájl gyors keresés visszafelé. Minden egyes megnyomásra a sebesség növelhető (x2 x32) Multimédia fájl gyors keresés előre. Minden egyes megnyomásra a sebesség növelhető (x2 x32) Ugrás az előző fájlra lejátszás közben Ugrás a következő fájlra lejátszás közben. 15. u Lejátszás indítása / folytatása A lejátszott fájl megállítása/pillanat állj A lejátszás leállítása A jelenleg nézett műsor rögzítésének megkezdése 19. MENU Csatorna nézet módban a menü megnyitása, Menü módban visszalépés egy menü ponttal. 20. EXIT Az aktuális folyamat megszakítása, kilépés a menüből csatorna nézet módba. 21. pq Csatornanézet módban csatornaváltás előző/következő csatornára, menü módban a kijelölés mozgatása a menüpontok között. 22. OK Csatornanézet módban: A csatornalista megjelenítése Menü módban: a választott menüpont megnyitása vagy a funkció végrehajtása. 6

11 23. tu Csatornanézet módban: A hangerő csökkentése/növelése. Menü módban váltás a menüpontok között, az egyes menü opciók értékének változtatása. 24. EPG Csatornanézet módban az EPG (Elektronikus műsorújság) megjelenítése 25. Csatornanézet módban nyomja meg egyszer a csatorna információs sáv megjelenítése, csatornaszám, csatorna név, valamint a most és következő műsor információ megjelenítése, a sugárzástól függően. Nyomja meg kétszer a részletes műsorinformáció megjelenítéséhez. Nyomja meg háromszor a csatorna technikai adatainak valamint a transzponder jelszint információnak megjelenítéséhez. Ismételt megnyomásra visszatérés a csatornanézet módba. 26. V+/V- Csatornanézet és multimédia módban a hangerő növelése csökkentése. 27. FAV Váltás a kedvencek csoportok között. A kedvenc csoportokhoz adott csatornák eléréséhez. 28. GOTO Multimédia lejátszás módban: az idő panel megnyitása megadhatja, az időt ahova a lejátszásban ugrani szeretne. 29. P+/P- Csatornalista módban csatornaváltás tízesével FEL/LE Csatornanézet módban a csatornaszám közvetlen megadása. Menü módban érték megadása 31. OPT Nincs funkció 32. TV/RADIO Váltás a TV/Rádió módok között. 2.5 Elemek behelyezése Távolítsa el az elemtartót a távirányító hátuljáról, majd helyezze be az elemeket (2xAAA) az elemtartóba. Az elemtartóban a diagram alapján a megfelelő polaritással helyezze be az elemeket. 1. Nyissa fel az elemtakarót. 2. Helyezze be az elemeket. 3. Zárja vissza az elemtartót. 2.6 A távirányító használata A távirányító használatához irányítsa a távirányítót a készülék előlapja felé. A Távirányító megközelítőleg 7m-es távolságig használható, 60 fokos szögben. A távirányító nem fogja működtetni a vevőkészüléket, ha az takarásban van. Megjegyzés: A napfény vagy nagyon erős fény csökkenti vagy gátolja a távirányító hatásfokát. Fig.4 Fig. 5 Magyar 7

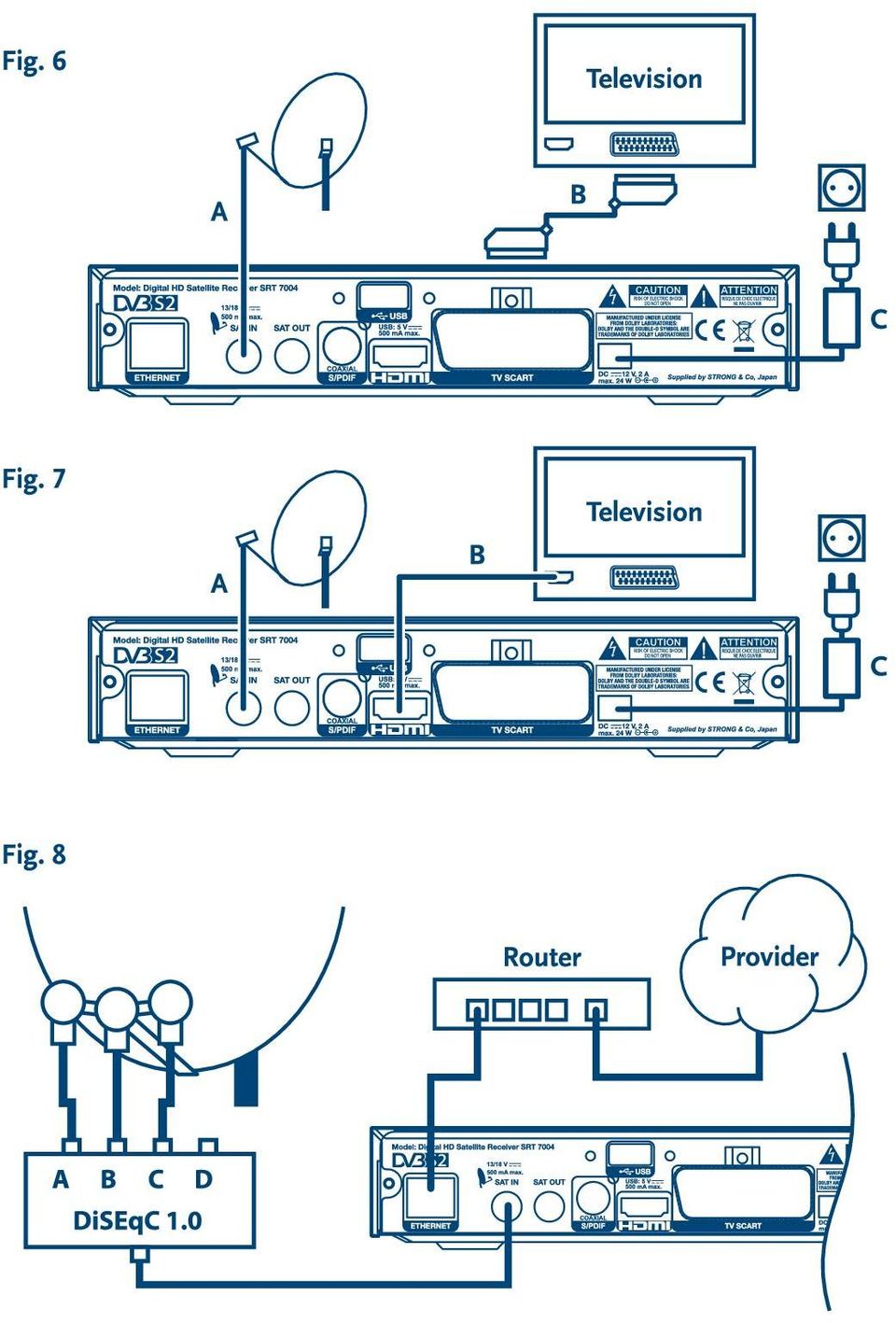

12 3.0 Csatlakoztatás Az egyszerű beállításhoz 1 antenna + 1 LNB/Fej: Csatlakoztassa a műholdvevő antenna kábelt, a készülék SAT IN bemenetére. A többfejes, antenna beállításához, olvassa el a 3.3 fejezetet. 3.1 Csatlakoztatás HDMI kábellel Fig. 6 a. A műholdvevő antenna kábelt csatlakoztassa a készülék SAT IN bemenetére. b. A HDMI kábel egyik végét csatlakoztassa a készülék HDMI kimenetére, a HDMI kábel másik végét csatlakoztassa a TV készüléke HDMI bemenetére. c. Csatlakoztassa a készülék hálózati adapterét a fali konnektorba. 3.2 Csatlakoztatás SCART kábellel Fig. 7 a. A műholdvevő antenna kábelt csatlakoztassa a készülék SAT IN bemenetére. b. A SCART kábel egyik végét csatlakoztassa a készülék SCART kimenetére, a SCART kábel másik végét csatlakoztassa a TV készülékre SCART bemenetére. c. Csatlakoztassa a készülék hálózati adapterét a fali konnektorba. 3.3 Több fejes antenna csatlakoztatása a DiSEqC 1.0/1.1 kapcsolóval Fig. 8 a. A műholdvevő fejekről érkező koaxiális kábeleket csatlakoztassa a DiSEqC 1.0/1.1 kapcsoló megfelelő bemeneteire. b. A DiSEqC 1.0/1.1 kapcsoló kimenetéről pl: to receiver csatlakoztassa a koaxiális kábelt a készülék SAT IN bemenetére. c. A TV és az elektromos hálózati csatlakozásról olvassa el a 3.1 vagy a 3.2 fejezetet. d. A Műhold beállításokról olvassa el a fejezetet. 3.4 Csatlakoztatás Ethernet hálózathoz Fig. 8 Csatlakoztassa a CAT5 (vagy jobb minőségű) hálózati kábel egyik végét a készülék RJ45 bemenetére, a kábel másik végét csatlakoztassa a routeréhez vagy a modemhez. Az alapértelmezett beállítás a Auto (DHCP) automatikus IP és DNS cím kiosztás. Válassza ki a Manual/Kézi beállítást a Menu/Menü Network/HálózatNetwork Settings/Hálózati beállítások menüben, majd adja meg a saját hálózatának megfelelő adatait. A kézi beállításoknál meg kell adnia a IP címet, Hálózati maszkot, Átjárót és a DNS kiszolgálót. A megfelelő beállításokhoz olvassa el a router vagy a modem leírását. A beállítások elvégzése után a PING Teszt segítségével ellenőrizheti a beállítások megfelelőségét. 4.0 Első telepítés Miután minden csatlakoztatást elvégzett, kapcsolja be a TV készülékét és a készüléket. Amennyiben az első alkalommal használja a készüléket, vagy a gyári beállítások visszaállítása műveletet végrehajtotta, akkor a Telepítés menü jelenik meg a képernyőn. Nyomja meg a tu gombokat és válassza ki az OSDNyelv opcióban a használni kívánt nyelvet. Ország Válassza ki az országot. 8

13 Előre telepített lista Video kimenet TV formátum Keresés indítása Megjegyzés Néhány országhoz tartozik előre telepített csatornalista. Ha nem elérhető a választott országhoz, akkor az opció nem választható. Válassza ki a megfelelő kimentet. Válassza ki a TV készüléke képernyőjéhez megfelelő kép formátumot. Ha az előre telepített csatornákat kiválasztotta, a készülék betölti azokat és az első csatornára ugrik. Ha nem választotta ki vagy nem elérhető az előre telepített csatornák, akkor a Műhold beállítása oldal jelenik meg. Ha az ország választásnál Németországot választotta akkor a Német előre programozott csatornákat telepíti a készülék az Astra 19.2E műholdról. Folytathatja a Telepítés menüben a műhold keresést, és a további csatornák, műholdak telepítését a lentebb leírt módokon, vagy az EXIT gomb megnyomásával kiléphet csatorna nézet módba. 4.1 Telepítés Műhold beállítás A pq gombokkal válassza ki a műholdat, amelyre az antennája van beállítva. Több fejes antenna használata esetén, válassza ki az egyes műholdakat, nyomja meg az OK gombot, majd állítsa be műholdanként a megfelelő DiSEqC bemenetet. Az Astra 19.2E és a Hotbird 13E Műholdak előre beállított adatokkal szerepelnek a listában, a DiSEqC 1 és a DiSEqC 2 bemenetekre. A keresés indításával a beállított műholdak keresés megkezdődik. Megjegyzés: Amennyiben a hagyományostól eltérő beállításokat használ, kérjük olvassa el a fejezetet. Majd állítsa be a készüléket az antennájához megfelelően Antenna beállítás és a jel ellenőrzése A Műhold beállítás menüben a jelszint jelző sávok a képernyő alján láthatóak. Ellenőrizheti, hogy az antenna megfelelően van e beállítva. Szükség esetén az antenna pozíciójának módosítása közben itt ellenőrizheti, hogy a jelszintek megfelelőek vagy sem. Amint a jelszintek a lehető legmagasabbak rögzítse az antennát az adott pozícióba. A műholdkeresés indításához nyomja meg a ZÖLD Keresés gombot Automatikus keresés A pq és a tu gombokkal kiválaszthatja és beállíthatja a keresési opciókat, és módokat. A keresés indításához nyomja meg a ZÖLD Keresés gombot. Megjegyzés: A részletekért, kérjük olvassa el a fejezetet. Automatikus műhold keresés. Magyar 9

14 4.1.4 Csatornakeresés Az ön készüléke most végrehatja az automatikus műhold keresést. Amint a folyamat befejeződik, a csatornákat lementi, majd a készülék az első csatornára kapcsol. Most már élvezheti a csatornákat. Megjegyzés: Amennyiben nem talál csatornákat az automatikus keresés folyamán, a készülék visszatér a Telepítés menübe. Kérjük, válassza ki a megfelelő nyelvet újra és olvassa el a 7.1 fejezetet a használati utasításban, ami elérhető a honlapunkon a további utasításokért. 5.0 Rövid útmutató a készülék használatához A következő rövid útmutató a készülék alapvető használatát írja le. Javasoljuk, hogy a készülék funkcióinak megismeréséhez olvassa el a teljes használati útmutatót. A készülék bekapcsolásához vagy készenlétbe kapcsolásához nyomja meg a q gombot. Csatornaváltáshoz nyomja meg a pq és vagy a P+/P- gombokat. Valamint a szám 0~9 gombokkal megadhatja a kívánt csatorna számot, néhány pillanat múlva a készülék átvált a megadott csatornaszámra, vagy nyomja meg az OK gombot az azonnali átváltáshoz. A hangerő beállításához használhatja a tu és vagy a V+/Vgombokat. 6.0 Működtetés Az Ön új vevőkészüléke számos funkcióval rendelkezik, hogy a tévénézés igazi öröm legyen. Ez a bekezdés leírja ezeket a jellegzetességeket. Kérjük olvasse el a 7.0 fejezetet is, hogy vevőkészülék menüjével is megismerkedhessen. 6.1 Csatorna váltás Különböző módokon válthat csatornát: Közvetlenül megadva Csatornalistán keresztül A pq gombokkal A RECALL gombbal Közvetlen csatorna váltás Bizonyos csatornák közvetlen eléréséhez egyszerűen csak adja meg a kívánt csatorna számát a 0~9- es gombokkal a távirányítón. A csatornaszámok 4 karakter hosszúak lehetnek. 4 karakternél rövidebb számok használata/megadása is lehetséges. Csak várjon néhány másodpercet és a vevőkészüléke átkapcsol a kiválasztott csatornára vagy nyomja meg az OK gombot közvetlenül a csatorna számának megadása után Csatornalista Csatorna nézet módban nyomja meg az OK a csatornalista megjelenítéséhez. A pq gombokkal jelölje ki a megjeleníteni kívánt csatornát, majd nyomja meg az OK gombot. A csatornalistában elérhető a Search/Keresés funkció. A csatornalista megjelenítése után nyomja meg a ZÖLD gombot, az ABC jelenik meg a képernyőn. A pq gombokkal válassza ki a keresendő csatorna nevének első 10

15 betűjét. Nyomja meg az EXIT gombot az ABC bezárásához. A választott betűvel kezdődő csatornák jelennek meg a listában. Kiválaszthatja a szűrt listából a keresett csatornát. A következő gombokat használhatja a csatornalistában és csatorna nézet módban: ZÖLD: Az ABC megjelenítése a csatorna nevek szűrésére. TV/RADIO: Váltás a TV és Rádiócsatornák között. KÉK: Csatornalista módban, a felső menüpontra ugrás, a műholdak kiválasztásához. Csatorna nézet módban: FAV: Váltás a beállított/elérhető kedvencek listára Csatorna váltás a pq gombokkal p a következő csatornára kapcsol. q az előző csatornára kapcsol A RECALL gomb használata Nyomja meg a RECALL gombot, az utoljára nézett csatornára történő kapcsoláshoz. 6.2 Info sáv Csatorna nézet módban, nyomja meg az gombot, a jelenleg nézett csatorna információinak megjelenítéséhez, valamint a jelenlegi és a következő műsor információinak megjelenítéséhez*. Nyomja meg az gombot kétszer, a részletes most és következő műsor információ megjelenítéséhez. Nyomja meg háromszor a csatorna technikai adatainak megjelenítéséhez. Nyomja meg az gombot újra vagy az EXIT gombot az információs ablak bezárásához. Az információs sáv megjelenítési idejét beállíthatja a készülék menüjében a System/Rendszer menüben. A további információkat olvassa el a fejezetben. *A Műsor információ (Elektronikus műsor újság/ EPG) adatainak megjelenítése a sugárzástól függ, amennyiben elérhető a készülék megjeleníti azt. 6.3 Audio nyelv kiválasztása Néhány csatorna támogatja az audio formátumok és/vagy nyelvek választását. Másik audio nyelv vagy hangformátum kiválasztásához nyomja meg az AUDIO gombot csatorna nézet módban. Az elérhető audio nyelvek listája megjelenik. Használja az pq gombokat a kívánt nyelv kiválasztásához majd nyomja meg az OK gombot. Az audio csatornák, úgy, mint sztereo, mono, bal és jobb a tu gombokkal választhatóak. 6.4 Teletext A készülék beépített teletext funkcióval rendelkezik. A teletext elindításához csatorna nézet módban nyomja meg a TEXT gombot, a 0~9 vagy a pq gombokkal adja meg és válassza ki megjeleníteni kívánt oldalt. Az aloldalak (ha betöltődtek és elérhetőek) a tu gombokkal választhatóak ki. A színes gombokkal a közvetlenül a Teletext alsó sorában megadott oldalakra ugorhat. A kilépéshez nyomja meg a TEXT gombot újra vagy az EXIT gombot. Magyar 11

16 6.5 Feliratozás Egyes műsorokhoz elérhető DVB feliratozás különböző nyelveken. Nyomja meg a SUBTITLE gombot csatorna nézet módban, az elérhető feliratozás nyelvek listájának megjelenítéséhez. A pq gombokkal válassza ki a megjeleníteni kívánt feliratozás nyelvet, majd nyomja meg az OK gombot. 6.6 EPG (Elektronikus műsorújság) Az Elektronikus műsor újság, lehetőséget biztosított a csatornákon sugárzott műsorok és a műsorok részleteinek megtekintésére, valamint akár a heti műsor lista megjelenítésére, amennyiben azt sugározzák. csatorna nézet módban nyomja meg az EPG gombot. (Az EPG menü megjeleníthető a készülék menürendszeréből is). A pq tu gombokkal válassza ki a csatornát, és nyomja meg a u gombot, a műsorlista kijelöléséhez. A műsorlistában a pq gombokkal léphet vagy lapozhat a műsorok között, és a tu gombokkal megjelenítheti a választott műsorokat, a következő/előző napokra. Nyomja meg az OK gombot, a választott műsor részletes információinak megjelenítésére. Amennyiben a megjelenített információ egy oldalnál több akkor nyomja meg a tu gombokat a lapozáshoz. Nyomja meg a MENU gombot, a visszalépéshez egyet, a kilépéshez pedig nyomja meg a EXIT gombot. Megjegyzés Az EPG adatok elérhetősége a sugárzástól függ. Műsor előjegyzése/időzítése az EPG-ből Válassza ki az előjegyezni/időzíteni kívánt programot. Nyomja meg a SÁRGA (Időzítés) gombot a műsor kijelölése után. Az időzítő menü jelenik meg (Schedule/Időzítés). Az összes adat kitöltve jelenik meg az EPG-ből elérhető adatok alapján. A beállítások mentéséhez nyomja meg az OK gombot. Az előjegyzések/időzítések listájának megjelenítéséhez nyomja meg a KÉK gombot csatorna nézet módban. Nyomja meg a PIROS vagy a ZÖLD vagy P+/P- gombokat, az időzített események listában az 10 eseményenkénti ugráshoz. Összesen 32 esemény időzített. 6.7 Kedvencek csatornák A már beállított, kedvencek listák és a már beállított kedvencek csatornák eléréséhez csatorna nézet módban nyomja meg a FAV gombot, a kedvencek csoportok közötti váltáshoz nyomja meg ismételten a FAV gombot. A további információkért olvassa el a fejezetet. 6.8 Felvétel* A készülékével rögzítheti az éppen nézet műsort a csatlakoztatott USB tárolóeszközre. Csatorna nézet módban nyomja meg a 4 gombot és nyomja meg az OK gombot a felvétel elindításához. A gyárilag beállított felvételi idő 2:00 óra. A felvételi idő módosításához nyomja meg a 4 gombot ismét, és a tu gombokkal állítsa be a kívánt felvételi időt. A felvétel ideje alatt, a felvétel jel látható a csatornalistában. A felvétel leállításához nyomja meg a 3 gombot, majd nyomja meg az OK gombot, a leállítás megerősítéséhez. *Ez a használati útmutató leírja az összes funkciót, beleértve a felvétel funkciókat is, amelyek esetlegesen nem elérhetőek/ használhatóak, amíg a PVR funkcióval ellátott szoftver nem kerül telepítésre a készüléken. **Kérjük, csatlakoztasson USB tároló eszközt a készülékhez a felvételek megkezdése előtt, és ellenőrizze, hogy a csatlakoztatott USB tárolóeszközön elégséges szabad tároló kapacitás van a felvételek rögzítéséhez. 12

17 6.9 Timeshift* A Timeshift funkcióval megállíthatja az élő adást, és később folytathatja azt. Nyomja meg a 2 gombot csatorna nézet módban, a TimeShift aktiválásához, a TimeShift menüben történt beállításától függően. Az idő és a 2 szimbólum jelenik meg a képernyőn. Az elő adás képe kimerevedik. Nyomja meg a 2 gombot a TimeShift-el rögzített műsor lejátszásához. A 56 gombokkal léptethet a rögzített műsor részben előre/hátra. A lejátszás leállításához és az élő adás megjelenítéséhez nyomja meg a 3 gombot. *Ez a használati útmutató leírja az összes funkciót, beleértve a felvétel funkciókat is, amelyek esetlegesen nem elérhetőek/ használhatóak, amíg a PVR funkcióval ellátott szoftver nem kerül telepítésre a készüléken. 7.0 Főmenü A Főmenü a következő menü pontokból áll: Installation/Telepítés, Channel/Csatorna, Multimedia/ Multimédia, System/Rendszer, Others/Egyéb és a Network/Hálózat. 7.1 Telepítés A Telepítés menüben a következő menü pontokat érheti el: Satellite Setting/Műhold beállítás, Automatic SAT Scan/Automatikus keresés, Manual Scan/Kézi keresés, Information/Információ. Nyomja meg a MENU gombot, a tu pq gombokkal navigálhat a menüpontok között Műhold beállítás Nyomja meg a pq gombokat és válassza ki a műholdat, amelyre az antennája be van állítva. A gyárilag előre beállított paraméterek jelennek meg a képernyő jobb oldalán. A jobboldalra lépéshez nyomja meg u gombot, a baloldalra lépéshez és a műholdak listájához, nyomja meg az EXIT gombot. A Satellite Setting/Műhold beállítás menüből, elindíthatja a keresést, a ZÖLD (Keresés) gomb megnyomásával, miután elvégezte a megfelelő beállításokat. A transzponderek szerkesztéséhez nyomja meg a PIROS (TP szerkesztése) gombot Az antenna beállítása a választott műholdhoz Satellite/Műhold A választott műhold neve. LNB/LNB A műholdvevő fej paramétereinek beállítása. Gyárilag az univerzális LNB beállítás van megadva: LNB (09750/10600) ez a leggyakrabban használt típus. Transponder/Transzponder Válassza ki a listából az adott műholdról az adott vételi pontban elérhető transzpondert/frekvenciát a jelszint és a minőség ellenőrzéséhez. DiSEqC 1.0 Amennyiben az antenna rendszerében használ DiSEqC 1.0/1.1/ToneBurst rendszerű kapcsolót, akkor itt beállíthatja a megfelelő bemenetet a választott műholdhoz illeszkedően. DiSEqC 1.0 rendszerű kapcsoló esetén: 1-4 állás. DiSEqC 1.1 kapcsoló esetén 1-16 állás. Amennyiben régebbi ToneBurst rendszerű kapcsolót használ, akkor válassza ki a megfelelő beállítást: ToneBurstA, ToneBurstB. Uncommitted Uncommitted DiSEqC kapcsoló használata esetén azt itt állítsa be a megfelelő értékre. 22K Tone Auto: Automatikus 22Khz kapcsolás. Polarity/Polaritás Automatikus 13/18V. 13 Magyar

18 Motor DiSEqC1.2 GOTO X Amennyiben DiSEqC motort használ, a tu gombokkal válassza ki a használni kívánt motor módot. DiSEqC1.2/GOTOX. Majd nyomja meg az OK gombot a választott mód beállításainak megjelenítéséhez. A DiSEqC 1.2 motor vezérlés esetén, minden egyes telepíteni /venni kívánt műholdhoz be kell állítani és el kell menteni a műhold pozícióját. A Transzponder opcióban válasszon ki egy élő frekvenciát. A végrehajtani kívánt feladathoz válassza ki a Mód opciót a q gombbal. A tu gombokkal válassza ki a végrehajtani kívánt feladatot: Pozíció: A pozíció módban, a q gombokkal lépjen az Irány opcióra, majd a tu gombokkal mozgathatja az antennát, a (NYUGAT/KELET) kívánt irányba. Amint a megfelelő jel erő és minőség megjelent, a q gombbal lépjen a Pozíció opcióra és nyomja meg az OK gombot. A pq gombokkal válassza ki a kívánt pozíciót, majd a q gombbal lépjen a Tárol opcióra és nyomja, meg az OK gombot a beállított műholdpozíció mentéséhez. Mozgatás a nulla pontra: A tu gombokkal kiválaszthatja a Mozgatás a nulla pontra opciót, majd nyomja meg az OK gombot. A készülék a középhelyzetbe, 0-ra forgatja a motort. Mozgatás a tárolt pozícióra: A tu gombokkal kiválaszthatja a Mozgatás a tárolt pozícióra opciót, majd nyomja meg az OK gombot. A jelenleg kiválasztott műhold korábban tárolt pozíciójára forgatja a motort a készülék. Újraszámítás: A tu gombokkal kiválaszthatja az Újraszámítás opciót, majd a q gombbal válassza ki az Irány opciót és a tu gombokkal állítsa be az új pozíciót, majd a q gombbal lépjen az Újraszámítás gombra és nyomja meg az OK gombot, a korábban tárolt műhold pozíció újraszámításához, mentéséhez. Keleti limit beállítás: A tu gombokkal kiválaszthatja a Keleti limit beállítás opciót, majd a q gombbal lépjen az Irány opcióra és a tu gombokkal mozgassa az antennát a Keleti limit értékre, majd a q gombbal lépjen a Tárol opcióra és nyomja meg az OK gombot. A limit beállításával megakadályozza a motor további mozgatását a limiten túlra. Például ha az antenna neki ütközne valamilyen akadálynak. Nyugati limit beállítás: A tu gombokkal kiválaszthatja a Nyugati limit beállítás opciót, majd a q gombbal lépjen az Irány opcióra és a tu gombokkal mozgassa az antennát a Nyugati limit értékre, majd a q gombbal lépjen a Tárol opcióra és nyomja meg az OK gombot. A limit beállításával megakadályozza a motor további mozgatását a limiten túlra. Például ha az antenna neki ütközne valamilyen akadálynak. Limit bekapcsolása: A tu gombokkal kiválaszthatja Limit bekapcsolása opciót, a korábban beállított limitek bekapcsolásához. Válassza ki a Limit bekapcsolása opciót, majd nyomja meg a q gombot és válassza, ki a Beáll. opciót és nyomja meg az OK gombot. Limit kikapcsolása, a tu gombokkal válassza ki a Limit kikapcsolása opciót, a korábban beállított limitek kikapcsolásához. Nyomja meg a q gombot és válassza, ki a Beáll. opciót és nyomja meg az OK gombot. A GOTOX funkció használatával gyorsabban és egyszerűbben beállíthatja a műholdakat, ez esetben a készülék elvégzi ön helyett a motor mozgatását a választott műholdakra, önnek csak a megfelelő országot/várost vagy a földrajzi koordinátáit kell megadnia. A Műhold beállítás menüben válassza ki a telepíteni kívánt műholdat, majd nyomja meg, a u gombot. A pq 14

19 gombokkal válassza ki a Motor opciót, majd a tu gombokkal válassza ki a GOTOX értéket. Nyomja meg az OK gombot a GOTOX opció megnyitásához. A következő beállításokat végezheti el. Tartózkodási hely beá.: A pq gombokkal válassza ki a Tartózkodási hely beá. opciót majd nyomja meg az OK gombot. A Hely opcióban beállíthatja, hogy kézzel adja meg a földrajzi koordinátákat, vagy az előre programozott listából kiválasztja a megfelelő várost. Az OK gomb megnyomásával megjelenik a választható városok listája. A pq gombokkal válassza ki a megfelelő várost, majd nyomja meg az OK gombot. Amennyiben a listában nem szerepel a megfelelő város, válassza ki a Kézi opciót. Majd adja meg a megfelelő koordinátákat, nyomja meg a q gombot a következő opciókra való lépésekhez: Hosszúsági fok: a szám 0~9 gombokkal adja meg a megfelelő hosszúsági fokot. Majd nyomja meg a q gombot. Hosszúsági fok iránya: A tu gombokkal válassza ki a Kelet / Nyugat irányt. Majd nyomja meg a q gombot. Szélességi fok: a szám 0~9 gombokkal adja meg a megfelelő szélességi fokot. Majd nyomja meg a q gombot. Szélességi fok iránya: A tu gombokkal válassza ki az Észak / Dél irányt. Amennyiben elvégezte a megfelelő beállításokat. Nyomja meg a q gombot a Mentés opció kiválasztásához majd nyomja meg az OK gombot a beállítások mentéséhez. A beállítások elvégzése után, megadhatja az Ugrás opció kiválasztásával, a készüléknek, hogy a motor forgassa az antennát a megadott paraméterek alapján kalkulált pozícióba. A tu gombokkal válassza ki az Ugrás opciót, majd nyomja meg az OK gombot. A motor a műholdpozícióra fordul. SatCR Amennyiben a SatCR rendszerű LNB/Fejet és rendszert használ, akkor a tu gombokkal állítsa a BE állásba. Egyéb esetben állítsa Ki állásba. A SatCR paraméterek beállításához a bekapcsolás után nyomja meg a SÁRGA (Setup SatCR) gombot. A következő beállításokat végezheti el: Position/Pozíció: A pq gombokkal válassza ki a Pozíció opciót, majd a tu gombokkal válassza ki a LNB A vagy LNB B opciót, az ön telepített rendszerének megfelelően. IF Channel/IF Csatorna: A pq gombokkal válassza ki az IF Csatorna opciót, majd az ön beállításainak megfelelő válassza ki a fejhez tartozó megfelelő IF csatornát. Nyomja meg az OK gombot a választható IF csatorna listához, majd a pq gombokkal válassza ki a listából és nyomja meg az OK gombot. Megjegyzés: Minden SatCR LNB/Fejnek a sorban eltérő IF csatornaszámot kell megadni. Center Frequency/Közép frekvencia: A pq gombokkal válassza ki a Közép frekvencia opciót, majd a tu gombokkal válassza ki az előre programozott értéket, vagy szám 0~9 gombokkal adja meg a megfelelő közép frekvencia értéket, az ön SatCR LNB / Fej értékének megfelelően. Magyar 15

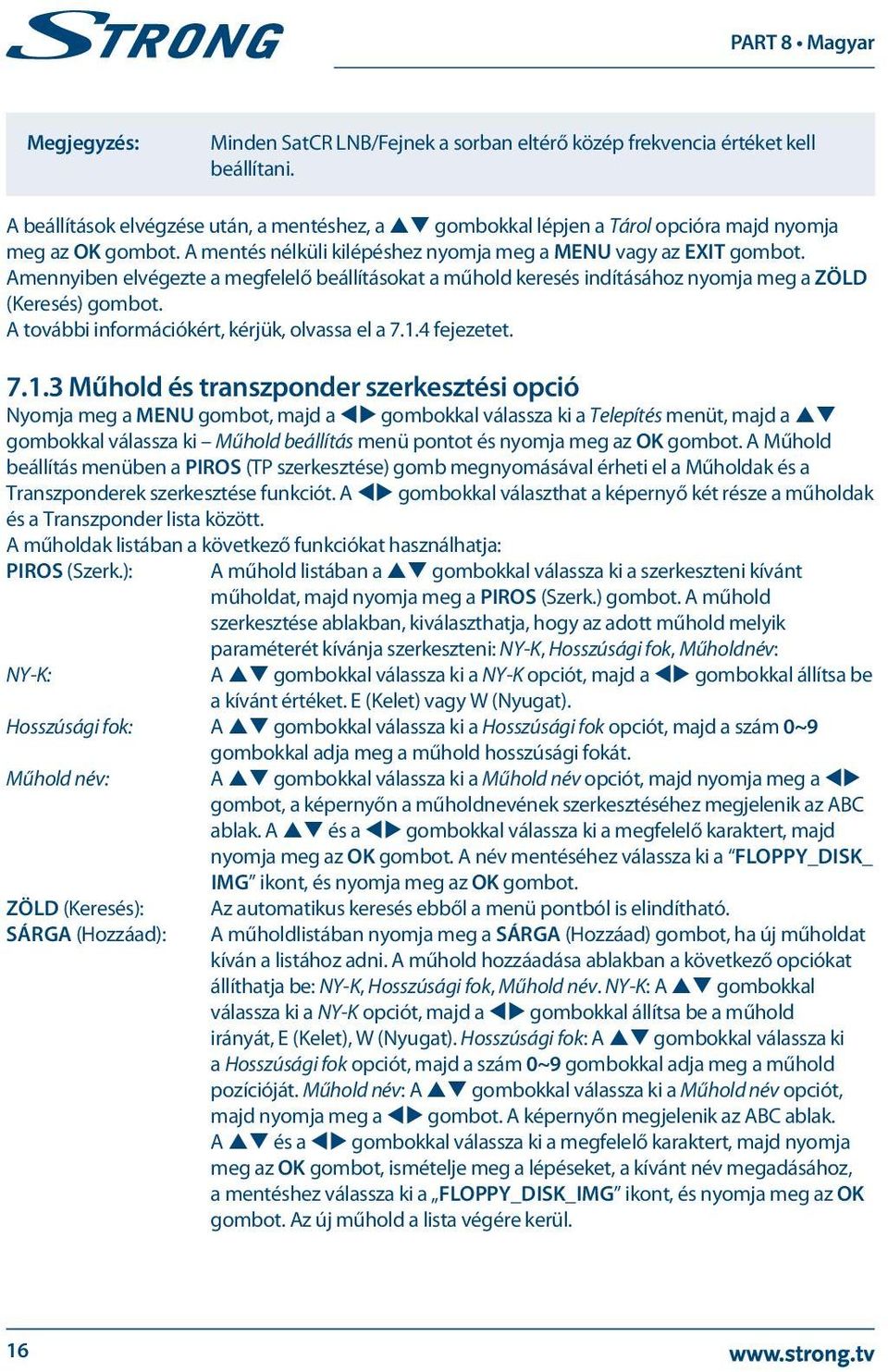

20 Megjegyzés: Minden SatCR LNB/Fejnek a sorban eltérő közép frekvencia értéket kell beállítani. A beállítások elvégzése után, a mentéshez, a pq gombokkal lépjen a Tárol opcióra majd nyomja meg az OK gombot. A mentés nélküli kilépéshez nyomja meg a MENU vagy az EXIT gombot. Amennyiben elvégezte a megfelelő beállításokat a műhold keresés indításához nyomja meg a ZÖLD (Keresés) gombot. A további információkért, kérjük, olvassa el a fejezetet Műhold és transzponder szerkesztési opció Nyomja meg a MENU gombot, majd a tu gombokkal válassza ki a Telepítés menüt, majd a pq gombokkal válassza ki Műhold beállítás menü pontot és nyomja meg az OK gombot. A Műhold beállítás menüben a PIROS (TP szerkesztése) gomb megnyomásával érheti el a Műholdak és a Transzponderek szerkesztése funkciót. A tu gombokkal választhat a képernyő két része a műholdak és a Transzponder lista között. A műholdak listában a következő funkciókat használhatja: PIROS (Szerk.): A műhold listában a pq gombokkal válassza ki a szerkeszteni kívánt műholdat, majd nyomja meg a PIROS (Szerk.) gombot. A műhold szerkesztése ablakban, kiválaszthatja, hogy az adott műhold melyik paraméterét kívánja szerkeszteni: NY-K, Hosszúsági fok, Műholdnév: NY-K: A pq gombokkal válassza ki a NY-K opciót, majd a tu gombokkal állítsa be a kívánt értéket. E (Kelet) vagy W (Nyugat). Hosszúsági fok: A pq gombokkal válassza ki a Hosszúsági fok opciót, majd a szám 0~9 gombokkal adja meg a műhold hosszúsági fokát. Műhold név: A pq gombokkal válassza ki a Műhold név opciót, majd nyomja meg a tu gombot, a képernyőn a műholdnevének szerkesztéséhez megjelenik az ABC ablak. A pq és a tu gombokkal válassza ki a megfelelő karaktert, majd nyomja meg az OK gombot. A név mentéséhez válassza ki a FLOPPY_DISK_ IMG ikont, és nyomja meg az OK gombot. ZÖLD (Keresés): Az automatikus keresés ebből a menü pontból is elindítható. SÁRGA (Hozzáad): A műholdlistában nyomja meg a SÁRGA (Hozzáad) gombot, ha új műholdat kíván a listához adni. A műhold hozzáadása ablakban a következő opciókat állíthatja be: NY-K, Hosszúsági fok, Műhold név. NY-K: A pq gombokkal válassza ki a NY-K opciót, majd a tu gombokkal állítsa be a műhold irányát, E (Kelet), W (Nyugat). Hosszúsági fok: A pq gombokkal válassza ki a Hosszúsági fok opciót, majd a szám 0~9 gombokkal adja meg a műhold pozícióját. Műhold név: A pq gombokkal válassza ki a Műhold név opciót, majd nyomja meg a tu gombot. A képernyőn megjelenik az ABC ablak. A pq és a tu gombokkal válassza ki a megfelelő karaktert, majd nyomja meg az OK gombot, ismételje meg a lépéseket, a kívánt név megadásához, a mentéshez válassza ki a FLOPPY_DISK_IMG ikont, és nyomja meg az OK gombot. Az új műhold a lista végére kerül. 16

21 Megjegyzés: Az új műhold hozzáadása után, a Transzponder lista üres. Adjon hozzá transzpondereket. KÉK (Törlés): A műholdlistában nyomja meg a KÉK (Törlés) gombot, majd a pq gombokkal válassza ki a törölni kívánt műholdat és nyomja meg a ZÖLD (Egy Törlése) gombot. A képernyőn a törlés megerősítését kérő ablak jelenik meg, a tu gombokkal válassza ki a törlést, vagy a törlés elvetését, majd nyomja meg az OK gombot a végrehajtáshoz. A SÁRGA (Összes törlése) választása esetén a jelenleg tárolt összes műholdat törölheti. A SÁRGA gomb megnyomása után a Mind töröl üzenet jelenik meg a képernyőn, a tu gombokkal válassza ki a törlést, vagy a törlés elvetését, majd nyomja meg az OK gombot a végrehajtáshoz. A választott műhold transzponder listájának szerkesztéséhez nyomja meg a u gombot, majd a következő funkciókat használhatja: PIROS (Szerk.): A pq gombokkal válassza ki a szerkeszteni kívánt transzpondert, majd nyomja meg az PIROS (Szerk.) gombot. Frekv.: A pq gombokkal válassza ki a Frekv. opciót majd szám 0~9 gombokkal adja meg a megfelelő frekvencia értéket. Symbol Rate: A pq gombokkal válassza ki a Symbol Rate opciót, majd a szám 0~9 gombokkal adja meg a megfelelő Symbol Rate értéket. Polaritás: A pq gombokkal válassza ki a Polaritás opciót, majd a tu gombokkal válassza ki a transzponder polaritását. A módosítások mentéséhez nyomja meg az OK gombot. A képernyőn a módosítások megerősítését kérő üzenet jelenik meg, a tu gombokkal válassza, ki a megfelelő opciót majd nyomja meg az OK gombot. A mentés nélküli kilépéshez nyomja meg a MENU gombot. ZÖLD (Keresés): Az automatikus keresés funkció indítása. SÁRGA (Hozzáad): A transzponder listában nyomja meg a SÁRGA (Hozzáad) gombot, majd adja meg az új frekvencia adatait: Frekv.: A pq gombokkal válassza ki a Frekv. opciót, majd a szám 0~9 gombokkal adja meg a frekvenciát. Symbol Rate: A pq gombokkal válassza ki a Symbol Rate opciót, majd a szám 0~9 gombokkal adja meg a megfelelő Symbol rate értéket. Polaritás: A pq gombokkal válassza ki a Polaritás opciót, majd a tu gombokkal állítsa be a megfelelő polaritást (H/V). A mentéshez nyomja meg az OK gombot, majd a módosítások mentése ablak jelenik meg a képernyőn, a tu gombokkal válassza ki a megfelelő opciót, majd nyomja meg az OK gombot. Megjegyzés: Amennyiben a hozzáadott transzponder már létezik a listában akkor a TP Hiba.. üzenet Magyar jelenik mega képernyőn a mentésnél. Amennyiben a megadott paraméterek egyike kívül esik a megadható érték tartományon a Nem megfelelő TP! üzenet jelenik meg a képernyőn az mentésnél. 17

22 KÉK (Törlés): Egy törlése: Összes törlése: Megjegyzés: A transzponder(ek) törléséhez a transzponder listában, nyomja meg a KÉK (Törlés) gombot. A következő opciók közül választhat: Egy törlése, Összes Törlése. A pq gombokkal válasza ki a törölni kívánt transzpondert, majd nyomja meg a ZÖLD (Egy törlése) gombot. A képernyőn megjelenik a transzponder törlése kérdés, válassza ki a tu gombokkal a törlést, vagy a törlés elvetését és nyomja meg az OK gombot. A transzponder listában nyomja meg a KÉK (Törlés) gombot, majd nyomja meg a SÁRGA (Összes törlése) gombot, hogy az adott műholdhoz tartozó összes transzpondert törölje. A képernyőn a törlés megerősítését kérő ablak jelenik meg, a tu gombokkal válassza ki, hogy valóban kívánja törölni a transzpondereket vagy sem, majd nyomja meg az OK gombot. A visszalépéshez nyomja meg a MENU gombot, a kilépéshez nyomja meg az EXIT gombot. A törölt műholdak és transzponderek az előre programozott listából, csak a gyári beállítások funkció végrehajtása után állíthatóak vissza Automatikus keresés A műhol(dak)ról elérhető csatornák kereséshez nyomja meg a MENU gombot, majd a tu gombokkal válassza ki a Telepítés menü pontot, majd a pq gombokkal válassza ki az Automatikus keresés menü pontot és nyomja meg az OK gombot. A műhold keresés funkció elindítható a Műhold beállítás menüből is a ZÖLD (Keresés) gomb megnyomásával. A következő opciók állíthatóak be: Műhold: A pq gombokkal válassza ki a Műhold opciót, majd a tu gombokkal válassza ki a keresni kívánt műholda(ka)t, amelyeket már beállított a Műhold beállítás menüben. Transzponder: A pq gombokkal válassza ki a Transzponder opciót, majd a tu gombokkal kiválaszthatja a transzpondereket, amennyiben ellenőrizni szeretné a választott/beállított műhold vételi lehetőségét. Válasszon ki egy-két élő transzpondert a listából és ellenőrizze a jelszintet és a minőséget. NIT: A pq gombokkal válassza ki a NIT opciót, majd a tu gombokkal kapcsolja BE vagy KI. Ha bekapcsolja, a hálózati információs tábla (Network Information Table) adatainak letöltése és a transzponder lista frissítése opciót, akkor amennyiben az adott műholdon a transzpondereken a műhold üzemeltető a NIT táblában sugározza a transzponderek listáját, a készülék képes letölteni és frissíteni az adott műhold transzponder listáját. Kikapcsolt állapotban a készülék az előre programozott transzponder lista alapján keresi le az elérhető csatornákat. Program: A pq gombokkal válassza ki a Program opciót, majd a tu gombokkal állítsa be a letárolandó csatornák típusát: Csak Szabad, Mind. Csak szabad: A készülék a kereséskor, csak a szabadon fogható csatornákat menti el. Mind: A készülék a kereséskor a kódolt és a szabadon fogható csatornákat menti el. 18

23 Megjegyzés: Keresési mód: Kiválasztott keresése: A kódolt csatornák nem nézhetőek ezzel a készülékkel. A pq gombokkal válassza ki a Keresési mód opciót, majd a tu gombokkal válassza ki a következő keresési módok egyikét: Alapértelmezett TP: A keresést, a készülékben a műholdakhoz előre programozott transzponder lista alapján végzi el a készülék. Vak: Lassú keresés, 2 MHz-es lépésekkel. A készülék végig keresi teljes frekvencia sávot. Az észlelt frekvenciákról lekeresi a csatornákat. Egy TP: A Transzponder opcióban kiválasztott transzponder keresése és az elérhető csatornák letöltése. A pq gombokkal válassza ki a Kiválasztott keresése opciót, majd a tu gombokkal válasszon az következő lehetőségek közül:1 Műhold, Összes műhold. 1 Műhold: A Műhold beállítás és a Műhold opcióban kiválasztott műhold keresése. Összes Műhold: A Műhold beállítás menüben megjelölt műholdak keresése. A beállítások elvégzése után a keresés indításához nyomja meg a ZÖLD (Keresés) gombot. A készülék a beállításoknak megfelelően megkezdi a műhold(ak) és a csatornák keresését. A keresési folyamat jelenik meg a képernyőn, az aktuális műhold, frekvencia keresési folyamatával, valamint az eddig megtalált csatornák számával. A keresési folyamat befejezése után a készülék elmenti a megtalált csatornákat és az első csatornára kapcsol a csatornalistában. A keresési folyamat, megszakítható az EXIT vagy a MENU gomb megnyomásával Kézi keresés Csatorna nézet módban nyomja meg a MENU gombot, majd a tu gombokkal válassza ki a Telepítés menü pontot, majd a pq gombokkal válassza ki a Kézi keresés menü pontot és nyomja meg az OK gombot. A Kézi keresés menüben a következő opciókat állíthatja be: Műhold: A pq gombokkal válassza ki a Műhold opciót, majd a tu gombokkal válassza ki a korábban Műhold beállítás menüben kiválasztott műholdak közül, a kívánt műholdat. Frekv.: A pq gombokkal válassza ki a Frekv. opciót majd a szám 0~9 gombokkal adja meg a keresni kívánt frekvenciát Symbol Rate: A pq gombokkal válassza ki a Symbol Rate opciót majd a szám 0~9 gombokkal adja meg az értéket. Polaritás: A pq gombokkal válassza ki a Polaritás opciót, majd a tu gombokkal állítsa be a megfelelő polaritást: H (Horizontális), V (Vertikális). NIT: A pq gombokkal válassza ki a NIT opciót, és a tu gombokkal kapcsolja Be vagy Ki állásba attól függően, hogy a Hálózat információs táblából (Network Information Table) kívánja frissíteni a transzponder listát, amennyiben azt sugározzák, vagy sem és csak a megadott transzpondert kívánja lekeresni. Program: A pq gombokkal válassza ki a Program opciót, majd a tu gombokkal válassza ki a keresni kívánt csatornák típusát: Csak szabad, Mind. A Csak szabad választása esetén a készülék a szabadon fogható csatornákat tölti le. A Mind választása esetén a készülék a kódolt és a szabadon fogható csatornákat egyaránt letölti. Magyar 19

24 Megjegyzés: A kódolt csatornákat ezzel a készülékkel nem tudja megjeleníteni. A beállítások elvégzése után nyomja meg a ZÖLD (Keresés) gombot a keresés indításához. A készülék megkezdi a beállítások alapján a keresést, a keresési folyamat jelenik meg a képernyőn. A keresés befejezése után a készülék az első csatornára kapcsol a listából. Az új csatornák a csatornalista végére kerülnek. A keresés megszakításához nyomja meg az EXIT vagy a MENU gombot Információ A készülék és a jelenlegi szoftver verzió információk megjelenítéséhez, nyomja meg a MENU gombot, majd a tu gombokkal válassza ki a Telepítés menü pontot, majd a pq gombokkal válassza ki az Információ menü pontot és nyomja meg az OK gombot. Hardware: A készülék hardware azonosítója. Software: A készülékben jelenleg futó szoftver verziószáma. Build date: A szoftver készítésének a dátuma. 7.2 Csatorna Csatorna nézet módban nyomja meg a MENU gombot majd a tu gombokkal válassza ki a Csatorna menüt. A pq gombokkal az alábbi menü pontok közül választhat: TV Csat. szerkeszt., Rádió Csat. szerkeszt., EPG. A kilépéshez nyomja meg a EXIT gombot TV Csat. Szerkeszt. Csatorna nézet módban nyomja meg a MENU gombot, majd a tu gombokkal válassza ki a Csatorna menü pontot, majd a pq gombokkal válassza ki a TV Csat. Szerkeszt. menü pontot és nyomja meg az OK gombot. A TV csatornák szerkesztése menüben a következő funkciók érhetőek el: (átnevezés, mozgatás, rendezés,kihagyás, zárolás, törlés, kedvencek.) A csatorna szerkesztése menüben kiválaszthatja, hogy az összes műhold vagy, egy adott műhold vagy valamelyik kedvencek csoport csatornáit szeretné rendezni, módosítani. Ehhez a menüben nyomja meg a KÉK gombot, majd a tu gombokkal válassza ki az adott műholdat, vagy az összes műholdat, majd nyomja meg az OK gombot. Csatorna hozzáadása a kedvencekhez A készülékben 8 kedvenc csoportba rendezheti a csatornáit. 1. A pq gombokkal válassza ki a csatornát, majd nyomja meg a FAV gombot, a csatornák alatt a 8 kedvenc csoport ikonja jelenik meg: Zene, Sport, Vásárlás, Hírek, Film, Beszélgetés és két személyes lista, a 1, és a 2 szimbólummal. A tu gombokkal válassza ki, hogy az adott csatornát, melyik kedvencek csoporthoz kívánja hozzáadni, majd nyomja meg az OK gombot. A választott kedvencek csoportszíne, amelyikhez a csatornát hozzáadta megváltozik. 2. Ismételje meg a lépéseket a többi csatorna esetében. 3. A módosítások mentéséhez és a kilépéshez nyomja meg az EXIT vagy a MENU gombot. A képernyőn a módosítások megerősítése ablak jelenik meg a tu gombokkal válassza ki, hogy kívánja menteni a módosításokat vagy sem, majd nyomja meg az OK gombot. 20
