1,702 x 1,182 x 0,062 m. 2,162 x 1,182 x 0,062 m

Átírás

1 NAPKOLLEKTOROK

2 PFM MODULKOLLEKTOR TERMÉKLEÍRÁS Plug & Flow modulkollektor (PFM) A szerelés végezhető vízszintesen és függőlegesen egyaránt. Megfelelő rögzítőrendszerek állnak rendelkezésre a különböző burkolattípusok számára vagy időjárásálló alépítménnyel kaphatók a szabadon álló kivitelekhez. A kis súlynak és az ideális méreteknek köszönhetően a kollektor kiválóan alkalmas a lehető legrövidebb időn belüli szerelésre. A belső csövezés, valamint a kollektorok kollektorterületté való összekapcsolása egyszerűen és gyorsan, kézi fogantyúkkal végezhető el. Alkalmazási terület Tetőbe szerelt Tetőre szerelhető Szabadon álló A termék előnyei Keymark által bevizsgált kollektor Nagyteljesítményű abszorber - A teljes meanderes csőrendszer hegesztett az abszorberlemezzel együtt (a könyököket is beleértve), magasabb hatásfok a nagyobb termikus hossznak köszönhetően CMT hegesztett kollektorkád Hosszú élettartam, robusztus, hőmérséklet- és időjárásálló építési mód A hidraulikus összekötéseknek köszönhető egyszerű és gyors szerelés Nagyon lapos kialakítás (62mm) Szilikon ragasztású üveglap takarólemezzel Megnövelt apertúrafelület azonos bruttó felületnél MŰSZAKI ADATOK Típus PFM-S 2,01 PFM-W 2,01 PFM-S 2,55 PFM-W 2,55 PFM-S 3,30 PFM-W 3,30 Cikksz Bruttó felület 2,012 m 2 2,012 m 2 2,555 m 2 2,555 m 2 3,312 m 2 3,312 m 2 Apertúrafelület 1,892 m 2 1,892 m 2 2,417 m 2 2,417 m 2 3,146 m 2 3,146 m 2 Elnyelő felület 1,865 m 2 1,865 m 2 2,384 m 2 2,384 m 2 3,108 m 2 3,108 m 2 Külső méret (Ma x Sz x Mé) 1,702 x 1,182 x 0,062 m 1,702 x 1,182 x 0,062 m 2,162 x 1,182 x 0,062 m 1,182 x 2,162 x 0,062 m 2,802 x 1,182 x 0,062 m 1,182 x 2,802 x 0,062 m Tömeg, kb. 33 kg 33 kg 42 kg 42 kg 53 kg 53 kg Hőhordozó térfogatok kb. 1,4 l 1,4 l 1,7 l 2,2 l 1,9 l 2,8 l Termékleírás Építési mód Ház Szigetelés Abszorber Kollektorszigetelés Csatlakozások megengedett üzemi nyomás Hatásfok Modul-síkkollektor az egyszerű tetőbe szereléshez, tetőre szereléshez és szabadon felállításhoz közötti kollektor dőlésszögnél Időjárásálló alumínium/ alumínium hátfalas keretszerkezet CMT--hegesztett, hosszú élettartamot és nagy üzembiztonságot garantál (max. hóterhelés 300 kg/m²) 25 mm ásványgyapot, névleges nyers sűrűség kb. 25kg/m³, gázkibocsátás-mentes, nem éghető - A1 (EN13501), SPF bevizsgált Lézerhegesztett, teljes felületű kígyóvonalban vezetett abszorber (könyökhegesztéssel együtt) nagy szelektivitású PVD-bevonattal, kígyóvonalban áramoltatva, magasabb napenergia-hozamot garantál Üvegragasztás hőmérséklet- és UV-álló 2-K szilikon ragasztóval, gázkibocsátás-mentes. Az üveglap kiegészítő mechanikai biztosítása takarólemezzel 4 csatlakozó 22mm-es réz, csővégtágítással 10 bar lásd a vizsgálati jelentést 4

3 PFM MODULKOLLEKTOR TETŐRE SZERELÉS ÉS SZABADON FELÁLLÍTÁS SZERELÉSI MÉRETEI Darabszám 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM Magasság (m) PFM-S 2,01 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 PFM-W 2,01 1,19 1,19 1,19 1,19 1,19 1,19 1, PFM-S 2,55 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 PFM-W 2,55 1,19 1,19 1,19 1,19 1,19 1, PFM-S 3,30 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 PFM-W 3,30 1,19 1,19 1,19 1, Darabszám 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM Szélesség (m) PFM-S 2,01 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 PFM-W 2,01 1,71 3,42 5,13 6,84 8,55 10,27 11, PFM-S 2,55 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 PFM-W 2,55 2,17 4,34 6,51 8,68 10,85 13, PFM-S 3,30 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 PFM-W 3,30 2,81 5,62 8,43 11, VÍZSZINTES METSZET Alumínium keretprofil 2 Alumínium hátfal 3 Hőszigetelés 4 Abszorber 5 Abszorber leszorító 6 Keretátvezető 7 Üveglap 8 2-K szilikonragasztás 9 Takarólemez 5 5

4 PFM MODULKOLLEKTOR NYOMÁSVESZTESÉG Nyomásveszteség PFM-S 2,01 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 100 empfohlener Javasolt Volumenstrom térfogatáram 10 x PFM-S 2,01 8 x PFM-S 2,01 6 x PFM-S 2,01 4 x PFM-S 2,01 2 x PFM-S 2,01 1 x PFM-S 2, L / m² / h Nyomásveszteség PFM-W 2,01 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 100 empfohlener Volumenstrom Javasolt térfogatáram 7 x PFM-W 2,01 6 x PFM-W 2,01 5 x PFM-W 2,01 4 x PFM-W 2,01 2 x PFM-W 2,01 1 x PFM-W 2, L / m² / h

5 PFM MODULKOLLEKTOR NYOMÁSVESZTESÉG Nyomásveszteség PFM-S 2,55 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 250 empfohlenervolumenstrom Javasolt térfogatáram 10 x PFM-S 2,55 8 x PFM-S 2,55 6 x PFM-S 2,55 4 x PFM-S 2,55 2 x PFM-S 2,55 1 x PFM-S 2, L / m² / h Nyomásveszteség PFM-W 2,55 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 250 empfohlener Volumenstrom Javasolt térfogatáram 6 x PFM-W 2,55 5 x PFM-W 2,55 4 x PFM-W 2,55 3 x PFM-W 2,55 2 x PFM-W 2,55 1 x PFM-W 2, L / m² / h

6 PFM MODULKOLLEKTOR NYOMÁSVESZTESÉG Nyomásveszteség PFM-S 3,30 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 550 empfohlener Javasolt Volumenstrom térfogatáram 10 x PFM-S 3,30 8 x PFM-S 3,30 6 x PFM-S 3,30 4 x PFM-S 3,30 2 x PFM-S 3,30 1 x PFM-S 3, L / m² / h Nyomásveszteség PFM-W 3,30 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar empfohlener Javasolt Volumenstrom térfogatáram 4 x PFM-W 3,30 3 x PFM-W 3,30 2 x PFM-W 3,30 1 x PFM-W 3, L / m² / h

7 PFM-G NAGYFELÜLETŰ KOLLEKTOR TERMÉKÁTTEKINTÉS Alkalmazási terület Tetőbe szerelt Tetőre szerelhető Szabadon álló Homlokzat-szerelés külön kérésre Plug & Flow nagyfelületű kollektor (PFM-G) A PFM-G nagyfelületű kollektor tetőre- és tetőbe szerelhető enyhén lejtős és lapos tetők esetében, valamint talajon szabadon felállítható. Nagyfelületű kollektorként egy darabban, egy előremenő és visszatérő csatlakozással, 4,04 16,67 m²-es méretben szállítható. A rögzítőanyag és az alsó állvány számos különböző alépítmény számára biztosítható. A nagyfelületű kollektor szabvány kivitelben az adott modulkollektorokból tevődik össze. Különleges méretek készíthetők derékszögű és nem derékszögű kivitelben egyaránt, tetszőleges szélességben és magasságban (max. 2,80 x 5,95m). A különleges formák megvalósíthatóságát technikusainkkal kell tisztázni. A termék előnyei Keymark által bevizsgált kollektor Nagyteljesítményű abszorber - A teljes meanderes csőrendszer hegesztett az abszorberlemezzel együtt (a könyököket is beleértve), magasabb hatásfok a nagyobb termikus hossznak köszönhetően Magas hatásfok a PVD-bevonat révén, CMT hegesztett kollektorkád Hosszú élettartam, robusztus, hőmérséklet- és időjárásálló építési mód A hidraulikus összekötéseknek köszönhető egyszerű és gyors szerelés Nagyon lapos kialakítás (62mm) Szilikon ragasztású üveglap takarólemezzel Megnövelt apertúrafelület azonos bruttó felületnél MŰSZAKI ADATOK PFM-G-S 2,01 nagyfelületű kollektor Típus PFM-G-S 2,01/2 PFM-G-S 2,01/3 PFM-G-S 2,01/4 PFM-G-S 2,01/5 Cikksz Üvegmezők Bruttó felület 4,04 6,07 8,10 10,13 Apertúrafelület 3,78 5,68 7,57 9,46 Elnyelő felület 3,73 5,59 7,46 9,32 Külső méret (Ma x Sz x Mé) 1702 x 2374 x 62mm 1702 x 3566 x 62mm 1702 x 4758 x 62 mm 1702 x 5950 x 62 mm Tömeg 71 kg 104 kg 138 kg 174 kg Hőhordozó térfogatok 2,8 l 4,2 l 5,6 l 7 l PFM-G-S 2,55 nagyfelületű kollektor Típus PFM-G-S 2,55/2 PFM-G-S 2,55/3 PFM-G-S 2,55/4 PFM-G-S 2,55/5 Cikksz Üvegmezők Bruttó felület 5,13 7,71 10,29 12,86 Apertúrafelület 4,83 7,25 9,67 12,08 Elnyelő felület 4,77 7,15 9,54 11,92 Külső méret (Ma x Sz x Mé) 2162 x 2374 x 62 mm 2162 x 3566 x 62 mm 2162 x 4758 x 62 mm 2162 x 5950 x 62 mm Tömeg 89 kg 131 kg 174 kg 216 kg Hőhordozó térfogatok 3,4 l 5,1 l 6,8 l 8,5 l PFM-G-S 3,30 nagyfelületű kollektor Típus PFM-G-S 3,30/2 PFM-G-S 3,30/3 PFM-G-S 3,30/4 PFM-G-S 3,30/5 Cikksz Üvegmezők Bruttó felület 6,65 9,99 13,33 16,67 Apertúrafelület 6,29 9,44 12,59 15,73 Elnyelő felület 6,22 9,32 12,43 15,54 Külső méret (Ma x Sz x Mé) 2802 x 2374 x 62 mm 2802 x 3566 x 62 mm 2802 x 4758 x 62 mm 2802 x 5950 x 62 mm Tömeg 111 kg 164kg 218 kg 271 kg Hőhordozó térfogatok 3,8 l 5,7 l 7,6 l 9,5 l PFM-G-W nagyfelületű kollektor Típus PFM-G-W 2,01/2 PFM-G-W 2,01/3 PFM-G-W 2,55/2 PFM-G-W 2,55/3 PFM-G-W 3,30/2 Cikksz Üvegmezők Bruttó felület 4,04 6,06 5,12 7,69 6,80 Apertúrafelület 3,78 5,68 4,83 7,25 6,29 Elnyelő felület 3,73 5,59 4,77 7,15 6,22 Külső méret (Ma x Sz x Mé) 1182 x 3414 x 62 mm 1182 x 5126 x 62 mm 1182 x 4334 x 62 mm 1182 x 6506 x 62 mm 1182 x 5614 x 62 mm Tömeg 71 kg 104 kg 89 kg 132 kg 112 kg Hőhordozó térfogatok 3,4 l 5,1 l 4,4 l 6,6 l 5,6 l 9

8 PFM-G NAGYFELÜLETŰ KOLLEKTOR VÍZSZINTES METSZET Alumínium keretprofil 2 Alumínium hátfal 9 3 Hőszigetelés 4 Abszorber 8 5 Abszorber leszorító 6 Keretátvezető 7 7 Üveglap 8 2-K szilikonragasztás 6 9 Takarólemez 10 PFM-G összekötőprofil 5 10

9 PFM-G NAGYFELÜLETŰ KOLLEKTOR NYOMÁSVESZTESÉG Nyomásveszteség PFM-G-S 2,01 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 100 empfohlener Javasolt térfogatáram Volumenstrom PFM-G-S 2,01/5 PFM-G-S 2,01/4 PFM-G-S 2,01/3 PFM-G-S 2,01/ l/m²/h Nyomásveszteség PFM-G-S 2,55 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 250 empfohlener Javasolt térfogatáram Volumenstrom PFM-G-S 2,55/5 PFM-G-S 2,55/4 PFM-G-S 2,55/3 PFM-G-S 2,55/ l/m²/h

10 PFM-G NAGYFELÜLETŰ KOLLEKTOR NYOMÁSVESZTESÉG Nyomásveszteség PFM-G-S 3,30 Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 550 empfohlener Javasolt Volumenstrom térfogatáram PFM-G-S 3,30/5 PFM-G-S 3,30/4 PFM-G-S 3,30/3 PFM-G-S 3,30/ l/m²/h Nyomásveszteség PFM-G-W Eredeti TiSUN fagyálló keverék (40% polipropilén-glikol), közeghőmérséklet: 60 C, bruttó felület a jelmagyarázat alapján mbar 400 empfohlener Javasolt Volumenstrom térfogatáram PFM-G-W 3,30/2 PFM-G-W 2,55/2 PFM-G-W 2,55/3 PFM-G-W 2,01/2 PFM-G-W 2,01/ l/m²/h

11 PFM + PFM-G KOLLEKTOR CSATLAKOZÁSI LEHETŐSÉGEK A sémák kiválasztása során figyelembe kell venni a teljes berendezést (a csatlakozóvezetékek, szolárállomás, hőcserélő stb. fajtáját, méreteit és hosszúságát). További kapcsolások esetén meg kell mérni a nyomásveszteséget, és külön meg kell vizsgálni a szivattyúteljesítményt. 13

12 PFM + PFM-G KOLLEKTOR HIDRAULIKA-CSATLAKOZÓK Hidraulikus csatlakozó érzékelő merülőhüvellyel PFM-szerelvény - réz merülőhüvely, 22mm PFM-szerelvény - WR merülőhüvely Az érzékelő merülőhüvelye közvetlenül a napkollektor előremenő ágába szerelhető. A csatlakozó szerelvény két kivitelben rendelhető. Vagy CU csatlakozóval (réz, Ø22mm), vagy WR csatlakozóval (DN 16 vagy DN20 hullámcső). A csatlakozó szerelvényt a típustábla oldalán (a kollektor hátoldalára) kell felszerelni. Hidraulikus csatlakozó vakcsavarzattal PFM szerelvény - CU vakcsavarzat PFM szerelvény - WR vakcsavarzat 14

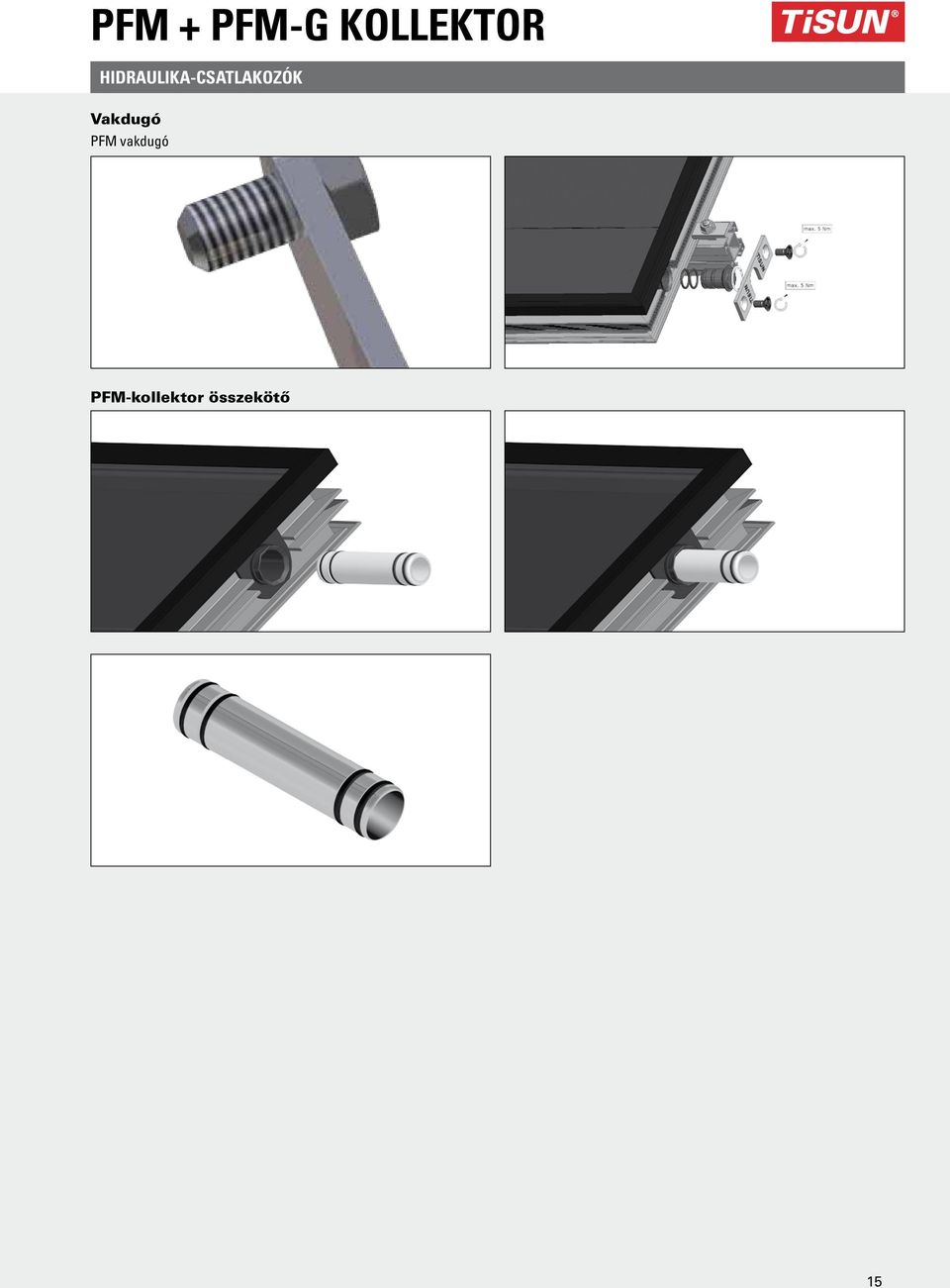

13 PFM + PFM-G KOLLEKTOR HIDRAULIKA-CSATLAKOZÓK Vakdugó PFM vakdugó PFM-kollektor összekötő 15

14 PFM + PFM-G KOLLEKTOR LEMEZBURKOLAT, lemezburkolat Leírás Tető hajlásszög PFM és PFM-G / Anyag A foglalatok alumínium-szalaglemezekből (Al/Mn-ötvözet) készülnek, mindkét oldalon poliészter-bevonattal. A cserép kontúrjához való formázáshoz az elülső részekbe hullámkötényt (Easy_Form ) préseltek. Alumínium Anyag-rövidítés: AlMnCU vagy AlMn0,5Mg0,5 Anyag száma: vagy Nemzetközi regiszter-szám: EN AW-3003 vagy EN AW-3105 Keménység H43 vagy H44 Bevonat Kétoldali poliészter bevonat Coil-Coating eljárással készítve, selyemmatt Szín Antracit, hasonló: RAL 7016 Anyagvastagság 0,70 mm Lineáris tágulási együttható 23,4 μm/m/k (20 ) Sűrűség 2,73 kg/m 3 Standardpotenciál -1,66 V (25 C és 101,3 kpa esetén) Hullámkötény Easy-Form, alumínium csatlakozószalag (kreppelt) teljes felületű butilbevonattal a tetőburkolattal való teljes felületű összeragasztáshoz. Szín Antracit, hasonló: RAL 7016 Anyagvastagság kb. 1,2mm Hullámkötény anyagtulajdonságok UV-, időjárás-, fagy-, hőmérséklet- és öregedésálló Feldolgozhatóság Az akár 60%-os nyújthatóságnak köszönhetően könnyen formázható. Teherbíró, száraz és pormentes alapzatra teljes felületűen ragasztható SZERELÉSI MÉRETEK TETŐBE INTEGRÁLÁS ESETÉN Beépítés Kollektorterület 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2, ,46 2,46 2,46 2,46 2,46 2,46 2,46 2,46 2,46 2,46 PFM-S 2, ,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35 Kollektorterület magassága PFM-S 2, ,92 2,92 2,92 2,92 2,92 2,92 2,92 2,92 2,92 2,92 PFM-S 2, ,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 PFM-S 3, ,56 3,56 3,56 3,56 3,56 3,56 3,56 3,56 3,56 3,56 PFM-S 3, ,45 3,45 3,45 3,45 3,45 3,45 3,45 3,45 3,45 3,45 PFM-W 2, ,94 1,94 1,94 1,94 1,94 1,94 1, PFM-W 2, ,83 1,83 1,83 1,83 1,83 1,83 1, PFM-W 2, ,94 1,94 1,94 1,94 1,94 1, PFM-W 2, ,83 1,83 1,83 1,83 1,83 1, PFM-W 3, ,94 1,94 1,94 1, PFM-W 3, ,83 1,83 1,83 1, Kollektorterület 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 PFM-S 2, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 Kollektorterület szélessége PFM-S 2, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 PFM-S 2, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 PFM-S 3, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 PFM-S 3, ,62 2,81 4,00 5,20 6,39 7,58 8,77 9,96 11,16 12,35 PFM-W 2, ,14 3,85 5,56 7,28 8,99 10,70 12, PFM-W 2, ,14 3,85 5,56 7,28 8,99 10,70 12, PFM-W 2, ,60 4,77 6,94 9,12 11,29 13, PFM-W 2, ,60 4,77 6,94 9,12 11,29 13, PFM-W 3, ,24 6,05 8,86 11, PFM-W 3, ,24 6,05 8,86 11,

15 PFM + PFM-G KOLLEKTOR LEMEZBURKOLATOK TÁVOLSÁGA CSERÉPTETŐN Egyetlen kollektorterület méretei (magasság és szélesség a lemezburkolattal együtt) a szerelési méretek alapján. (méretek mm-ben). Lemezburkolat alkalmazási lehetőségei: cseréptető, hódfarkú cserép, pala és kolostorfedésű tetők. Kitakaró méret kb. 370 Kitakaró méret kb. 670 Szélesség lemezburkolattal további tetőlécek Magasság, 2-soros lemezburkolattal legalább 3 tetőléc (a burkolattípustól függően) Magasság, 1-soros lemezburkolattal Kitakaró méret kb. 560 Csőakna (szélesség 65 mm) 17

16 PFM + PFM-G KOLLEKTOR BESZERELÉS Párhuzamos szerelés Szabadon álló szerelés 18

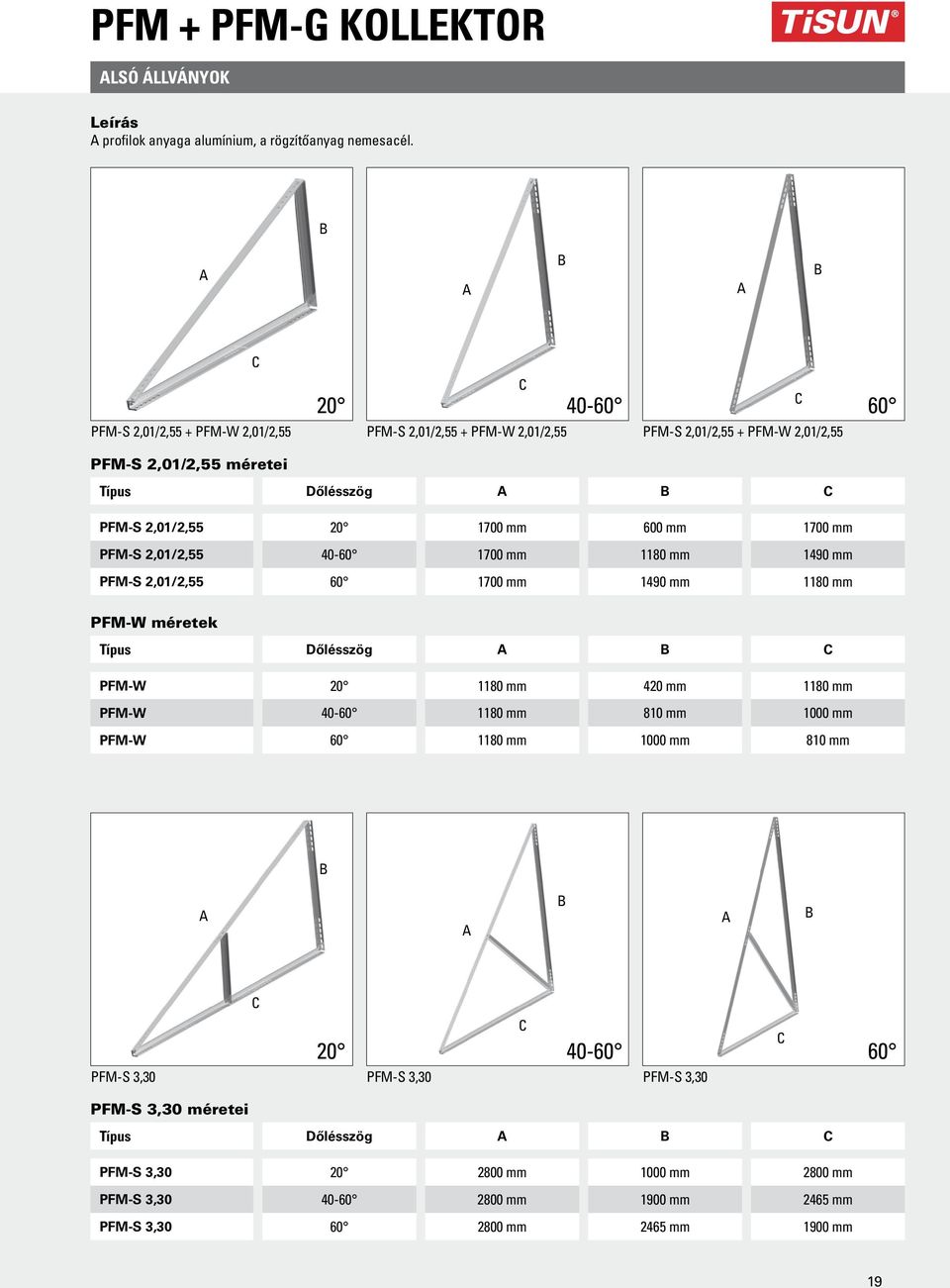

17 PFM + PFM-G KOLLEKTOR ALSÓ ÁLLVÁNYOK Leírás A profilok anyaga alumínium, a rögzítőanyag nemesacél. B A A B A B C 20 C PFM-S 2,01/2,55 + PFM-W 2,01/2,55 PFM-S 2,01/2,55 + PFM-W 2,01/2,55 PFM-S 2,01/2,55 + PFM-W 2,01/2,55 C 60 PFM-S 2,01/2,55 méretei Típus Dőlésszög A B C PFM-S 2,01/2, mm 600 mm 1700 mm PFM-S 2,01/2, mm 1180 mm 1490 mm PFM-S 2,01/2, mm 1490 mm 1180 mm PFM-W méretek Típus Dőlésszög A B C PFM-W mm 420 mm 1180 mm PFM-W mm 810 mm 1000 mm PFM-W mm 1000 mm 810 mm B A A B A B C C PFM-S 3,30 PFM-S 3,30 PFM-S 3,30 PFM-S 3,30 méretei C 60 Típus Dőlésszög A B C PFM-S 3, mm 1000 mm 2800 mm PFM-S 3, mm 1900 mm 2465 mm PFM-S 3, mm 2465 mm 1900 mm 19

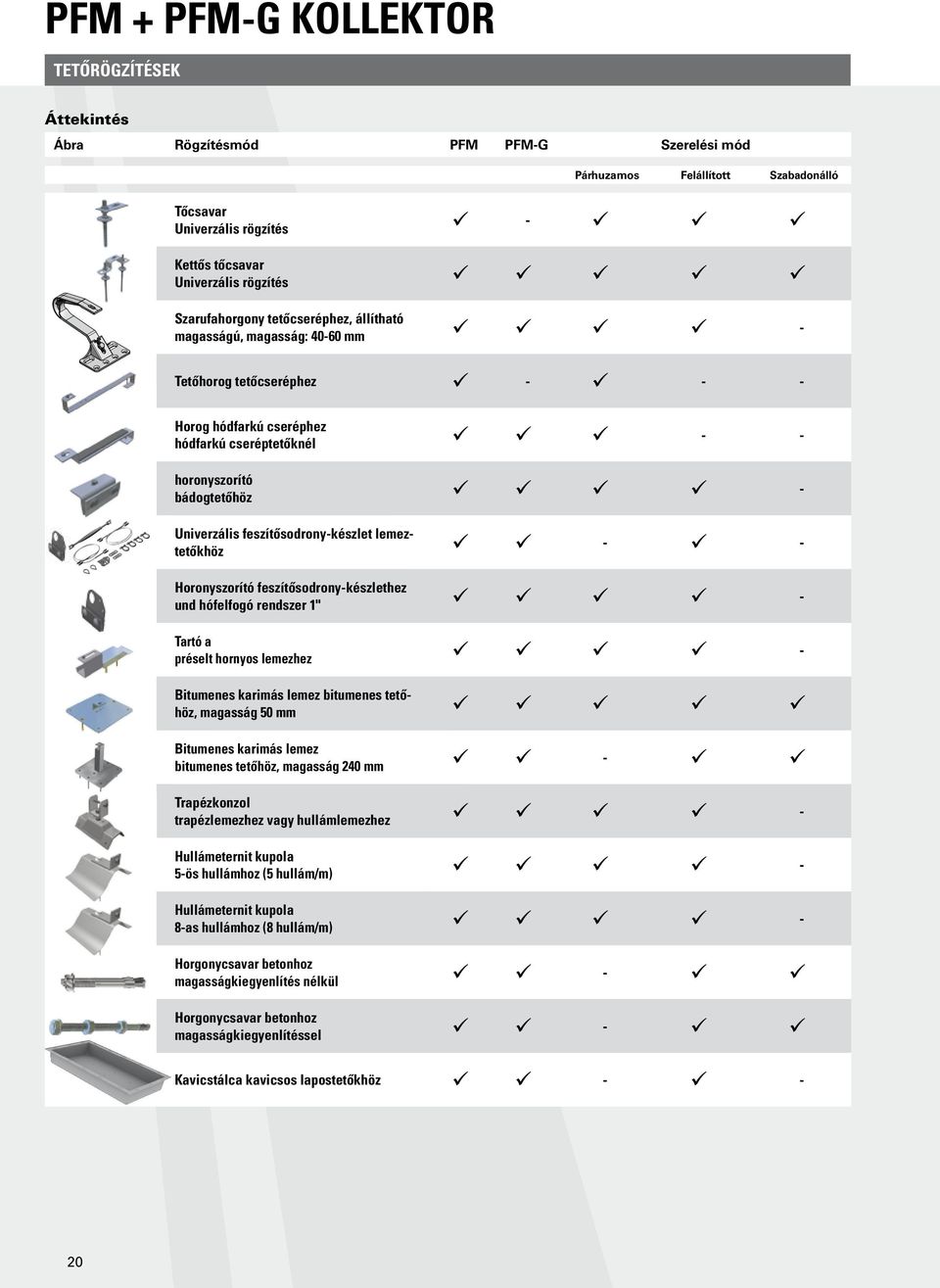

18 PFM + PFM-G KOLLEKTOR TETŐRÖGZÍTÉSEK Áttekintés Ábra Rögzítésmód PFM PFM-G Szerelési mód Párhuzamos Felállított Szabadonálló Tőcsavar Univerzális rögzítés - Kettős tőcsavar Univerzális rögzítés Szarufahorgony tetőcseréphez, állítható magasságú, magasság: mm - Tetőhorog tetőcseréphez Horog hódfarkú cseréphez hódfarkú cseréptetőknél - - horonyszorító bádogtetőhöz - Univerzális feszítősodrony-készlet lemeztetőkhöz - - Horonyszorító feszítősodrony-készlethez und hófelfogó rendszer 1" - Tartó a préselt hornyos lemezhez - Bitumenes karimás lemez bitumenes tetőhöz, magasság 50 mm Bitumenes karimás lemez bitumenes tetőhöz, magasság 240 mm - Trapézkonzol trapézlemezhez vagy hullámlemezhez - Hullámeternit kupola 5-ös hullámhoz (5 hullám/m) - Hullámeternit kupola 8-as hullámhoz (8 hullám/m) - Horgonycsavar betonhoz magasságkiegyenlítés nélkül - Horgonycsavar betonhoz magasságkiegyenlítéssel - Kavicstálca kavicsos lapostetőkhöz

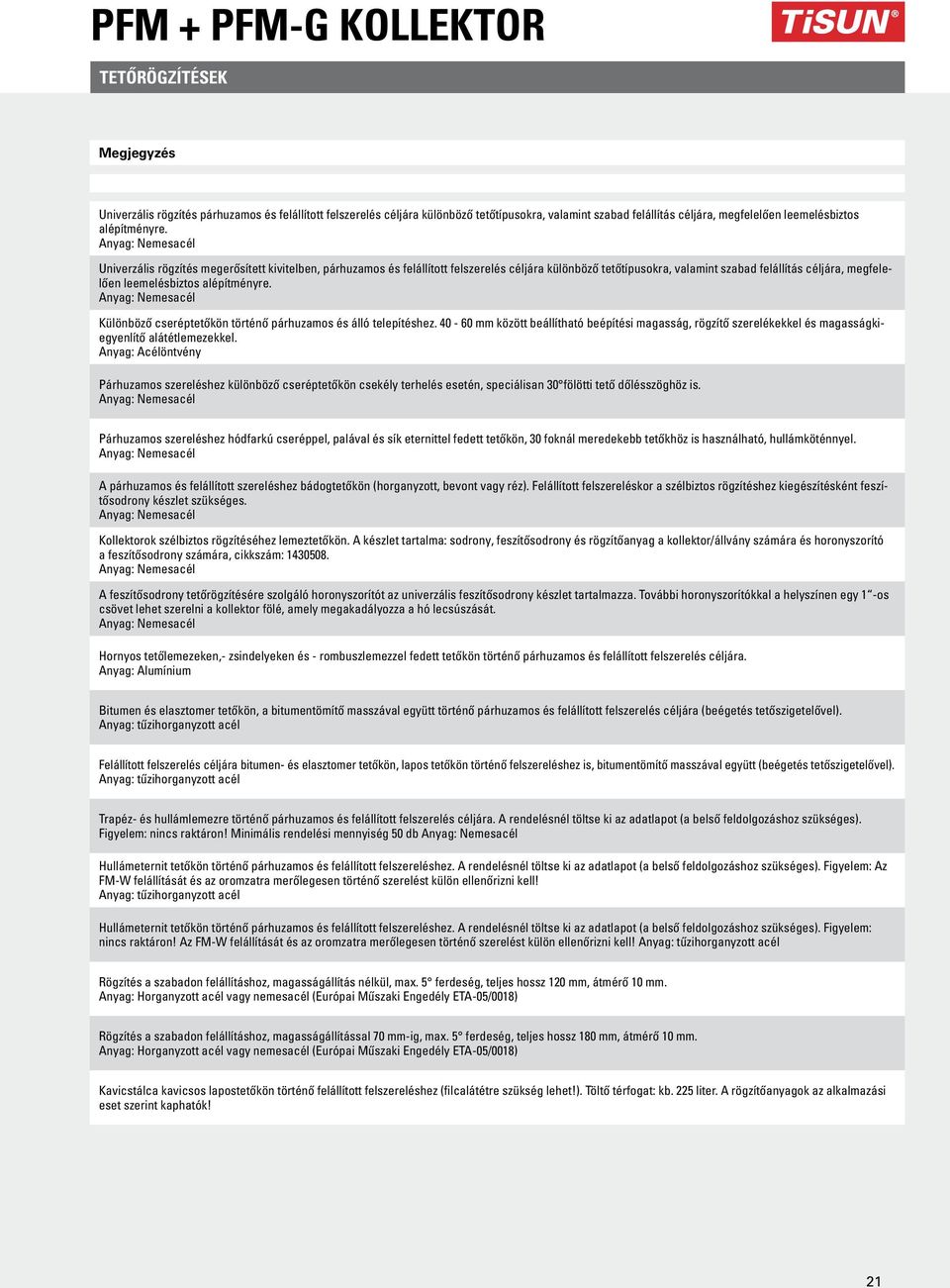

19 PFM + PFM-G KOLLEKTOR TETŐRÖGZÍTÉSEK Megjegyzés Univerzális rögzítés párhuzamos és felállított felszerelés céljára különböző tetőtípusokra, valamint szabad felállítás céljára, megfelelően leemelésbiztos alépítményre. Anyag: Nemesacél Univerzális rögzítés megerősített kivitelben, párhuzamos és felállított felszerelés céljára különböző tetőtípusokra, valamint szabad felállítás céljára, megfelelően leemelésbiztos alépítményre. Anyag: Nemesacél Különböző cseréptetőkön történő párhuzamos és álló telepítéshez mm között beállítható beépítési magasság, rögzítő szerelékekkel és magasságkiegyenlítő alátétlemezekkel. Anyag: Acélöntvény Párhuzamos szereléshez különböző cseréptetőkön csekély terhelés esetén, speciálisan 30 fölötti tető dőlésszöghöz is. Anyag: Nemesacél Párhuzamos szereléshez hódfarkú cseréppel, palával és sík eternittel fedett tetőkön, 30 foknál meredekebb tetőkhöz is használható, hullámköténnyel. Anyag: Nemesacél A párhuzamos és felállított szereléshez bádogtetőkön (horganyzott, bevont vagy réz). Felállított felszereléskor a szélbiztos rögzítéshez kiegészítésként feszítősodrony készlet szükséges. Anyag: Nemesacél Kollektorok szélbiztos rögzítéséhez lemeztetőkön. A készlet tartalma: sodrony, feszítősodrony és rögzítőanyag a kollektor/állvány számára és horonyszorító a feszítősodrony számára, cikkszám: Anyag: Nemesacél A feszítősodrony tetőrögzítésére szolgáló horonyszorítót az univerzális feszítősodrony készlet tartalmazza. További horonyszorítókkal a helyszínen egy 1 -os csövet lehet szerelni a kollektor fölé, amely megakadályozza a hó lecsúszását. Anyag: Nemesacél Hornyos tetőlemezeken,- zsindelyeken és - rombuszlemezzel fedett tetőkön történő párhuzamos és felállított felszerelés céljára. Anyag: Alumínium Bitumen és elasztomer tetőkön, a bitumentömítő masszával együtt történő párhuzamos és felállított felszerelés céljára (beégetés tetőszigetelővel). Anyag: tűzihorganyzott acél Felállított felszerelés céljára bitumen- és elasztomer tetőkön, lapos tetőkön történő felszereléshez is, bitumentömítő masszával együtt (beégetés tetőszigetelővel). Anyag: tűzihorganyzott acél Trapéz- és hullámlemezre történő párhuzamos és felállított felszerelés céljára. A rendelésnél töltse ki az adatlapot (a belső feldolgozáshoz szükséges). Figyelem: nincs raktáron! Minimális rendelési mennyiség 50 db Anyag: Nemesacél Hullámeternit tetőkön történő párhuzamos és felállított felszereléshez. A rendelésnél töltse ki az adatlapot (a belső feldolgozáshoz szükséges). Figyelem: Az FM-W felállítását és az oromzatra merőlegesen történő szerelést külön ellenőrizni kell! Anyag: tűzihorganyzott acél Hullámeternit tetőkön történő párhuzamos és felállított felszereléshez. A rendelésnél töltse ki az adatlapot (a belső feldolgozáshoz szükséges). Figyelem: nincs raktáron! Az FM-W felállítását és az oromzatra merőlegesen történő szerelést külön ellenőrizni kell! Anyag: tűzihorganyzott acél Rögzítés a szabadon felállításhoz, magasságállítás nélkül, max. 5 ferdeség, teljes hossz 120 mm, átmérő 10 mm. Anyag: Horganyzott acél vagy nemesacél (Európai Műszaki Engedély ETA-05/0018) Rögzítés a szabadon felállításhoz, magasságállítással 70 mm-ig, max. 5 ferdeség, teljes hossz 180 mm, átmérő 10 mm. Anyag: Horganyzott acél vagy nemesacél (Európai Műszaki Engedély ETA-05/0018) Kavicstálca kavicsos lapostetőkön történő felállított felszereléshez (filcalátétre szükség lehet!). Töltő térfogat: kb. 225 liter. A rögzítőanyagok az alkalmazási eset szerint kaphatók! 21

20 PFM + PFM-G KOLLEKTOR TŐCSAVAR UNIVERZÁLIS RÖGZÍTÉS kny Leírás Univerzális rögzítés párhuzamos és felállított felszerelés céljára különböző tetőtípusokra, valamint szabad felállítás céljára, megfelelően leemelésbiztos alépítményre. Figyelem A tőcsavart megfelelő statikus hordképességű alkatrészre (a legtöbb esetben tetőgerendára) kell felcsavarozni. A szállított mennyiség nem tartalmazza a tipliket. A facsavarmenet nem csavarozható kihúzásbiztos fémtiplikbe. Figyeljen a lemezszakaszok hosszanti tágulására (mindegyik tőcsavar fixpontnak számít a lemezben, amely megakadályozza a hosszanti tágulást és a lemezszakasz vetemedését okozhatja) Sz. Megnevezés Anyag 1 M12x250 tőcsavar A2 nemesacél 2 Tőcsavar-lemez nemesacél 3 Tőcsavar-tömítés EPDM 4 Hatlapú anya peremmel M12 A2 nemesacél 5 M12 csavaralátét A2 nemesacél Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 100 kg / tőcsavar 75 kg / tőcsavar Húzás 75 kg / tőcsavar 75 kg / tőcsavar KETTŐS TŐCSAVAR UNIVERZÁLIS RÖGZÍTÉSHEZ Sz. Megnevezés Anyag 1 M12x250 tőcsavar A2 nemesacél 2 Közlemez kettős tőcsavarhoz nemesacél 3 Tőcsavar-tömítés EPDM 4 Hatlapú anya peremmel M12 A2 nemesacél 5 M12 csavaralátét A2 nemesacél 250 kny Leírás Univerzális rögzítés párhuzamos és felállított felszerelés céljára különböző tetőtípusokra, valamint szabad felállítás céljára, megfelelően leemelésbiztos alépítményre. Két tőcsavart kell felszerelni a tetőre egymástól mm távolságra, lehetőleg függőlegesen. A két csavart a közlemez köti össze. Figyelem A tőcsavart megfelelő statikus hordképességű alkatrészre (a legtöbb esetben tetőgerendára) kell felcsavarozni. A szállított mennyiség nem tartalmazza a tipliket. facsavarmenet nem csavarozható kihúzásbiztos fémtiplikbe. A tetőburkolatnak ki kell bírnia a tömítés benyomásához szükséges nyomást. Figyeljen a lemezszakaszok hosszanti tágulására (mindegyik tőcsavar fixpontnak számít a lemezben, amely megakadályozza a hosszanti tágulást és a lemezszakasz vetemedését okozhatja) Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 200 kg / kettős tőcsavar 150 kg / kettős tőcsavar Húzás 150 kg / kettős tőcsavar 150 kg / kettős tőcsavar 22

21 80 PFM + PFM-G KOLLEKTOR SZARUFAHORGONY TETŐCSERÉPHEZ, ÁLLÍTHATÓ MAGASSÁGÚ Leírás Cseréptetőn történő párhuzamos és felállított felszerelésre, legalább 15 -os tető dőlésszög és 30 kg/m 2 -nél nagyobb felületi terhelés esetén. Alkalmazható legalább az alábbiak esetében (nem teljes a lista): Frankfurter-, Taunus-, Finkenberger-, Doppelwurf-Harzerpfanne, Nelskamp, Ludwigsburger, Heidelberger, Ergoldsbacher Wasi, Creaton Magnum, Meindl Romano Kremper, Großfalzziegel, Aktua Korami, Jungmeier Straubing és Bogen Maxifalzziegel Plus. Figyelem A horgonyokat megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni. Megfelel a DIN 1055 szabvány követelményeinek Tetőléc min. 30 mm Készre szerelt állapotban a szarufahorgony és a cserép felső széle között min. 3-5 mm távolságnak kell maradnia. Semmiképpen nem szabad a szarufahorgonynak felfeküdnie a cserépre (ha a tetőléc és a cserép teljes magassága nem egyezik, a hiányzó magasságot aláfektetéssel kell pótolni) Magasság max. 259 min. 236 max. 259 min Alaplemez 150 x 80 x 5 mm Magasság mm Anyag Acélöntvény, csavarok Slt T-40 / 10 x 120 Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés 80 Nyomás 200 kg / szarufahorgony 150 kg / szarufahorgony Húzás 100 kg / szarufahorgony 100 kg / szarufahorgony 80 TETŐHOROG TETŐCSERÉPHEZ Leírás 150 Modulkollektorok (PFM-S és PFM-W) párhuzamos felszerelésére cseréptetőkön, legalább 15 -os tető dőlésszög esetén. A kampókat a cserepeken keresztül kell belógatni. Ha az alattuk elhelyezkedő tetőléc túl vastag lenne, a kampó alsó tagját le kell vágni. A kampó leemelésének megakadályozása érdekében a cserépen át lyukat kell fúrni, s a mellékelt csavarral rögzíteni kell. 150 Méret Anyag Vastagság Csavarok Hosszúság 420 mm / magasság fent 65 mm / magasság lent 65 mm / vastagság 4 mm nemesacél 4 mm Nemesacél 6x40 Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 75 kg / tetőhorog 100 kg / tetőhorog Húzás 25 kg / tetőhorog 25 kg / tetőhorog 23

22 PFM + PFM-G KOLLEKTOR HÓDFARKÚ HOROG HÓDFARKÚ CSERÉPHEZ Leírás Kizárólag a hódfarkú cseréptetőkre történő párhuzamos felszerelés esetén (rendszerint meredek tetők, 30 -os tetőhajlás felett), a kampókat a tető-lécen kell belógatni és csavarral rögzíteni, a kollektor felállítása itt nem lehetséges. Sz. Megnevezés Anyag 1 Horog hódfarkú cseréphez nemesacél 2 Hódfarkú cserép habanyag fent Antracit habanyag 3 Hódfarkú cserép habanyag lent Kaucsuk Csavarok Nemesacél 6x40 Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 75 kg / tetőhorog 100 kg / tetőhorog Húzás 25 kg / tetőhorog 25 kg / tetőhorog HORONYSZORÍTÓ BÁDOGTETŐHÖZ Leírás Csak párhuzamos felszerelésre bádogtetőkön, horganyzott vagy bevonatos acéllemezzel vagy rézzel. Figyelem Titáncink lemez esetén nem ajánlatos, mivel fennáll a repedés képződésének veszélye alacsonyabb hőmérsékleten Nemesacél csavarok alkalmazása esetén ezek a kioldás után nem használhatók újra (törésveszély). Szorítóhorony min. 30 mm magas. Méret Hosszúság 100 mm / magasság 48 mm / szélesség 40 mm / vastagság 4 mm Sz. Megnevezés Anyag 1 Horonyszorító 1. rész nemesacél 2 Horonyszorító 2. rész nemesacél 3 M10-8 DIN 934 hatlapú anya Acél-horganyzott és cinklamellával bevont, Geomet Laposfejű peremes csavar négylapú toldalékkal M10x DIN 603 Acél-horganyzott és cinklamellával bevont, Geomet 500 Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 200 kg / horonyszorító 100 kg / horonyszorító Húzás 40 kg / horonyszorító 40 kg / horonyszorító 24

23 PFM + PFM-G KOLLEKTOR UNIVERZÁLIS LEFESZÍTŐSODRONY-KÉSZLET LEMEZTETŐKHÖZ Leírás Kollektorok szélbiztos rögzítéséhez lemeztetőkön. A készlet tartalma: sodrony, feszítősodrony és rögzítőanyag a kollektorszerelvények számára, és horonyszorító a feszítősodrony számára. Anyag: nemesacél. Lehetséges lefeszítő hosszok kb.: 0,8 m / 0,9 m / 1,4 m / 1,6 m / 1,7 m / 2,2 m / 2,3 m / 2,9 m Figyelem: 8 hosszvariáció lehetséges a lefeszítősodronyra Db Megnevezés Anyag 1 Feszítősodrony A4 nemesacél 1 Sodronykötél H=1200 (villa / villa) A4 nemesacél 1 Sodronykötél H=1500 (villa / villa) A4 nemesacél 2 Sodronyszorító A2 nemesacél 2 Villákat összekötő lemez feszítősodrony készlet A2 nemesacél 1 Rögzítőállvány a feszítősodrony-készlethez A2 nemesacél 2 Kötélszív A2 nemesacél 2 M8x18 hatlapú csavar A2 nemesacél 2 M8 hatlapú anya A2 nemesacél 2 M8 csavaralátét A2 nemesacél 2 Derékszögű csavaralátét A2 nemesacél 1 M10x16 hatlapú csavar A2 nemesacél 1 M10 csavaralátét A2 nemesacél 1 M10 csúszóanya Acél-horganyzott 1 Horonyszorító feszítősodrony-készlethez lásd lent HORONYSZORÍTÓ FESZÍTŐSODRONY-KÉSZLETHEZ Hossz kb.: 112 mm, magasság kb. 110 mm Leírás A horonyszorító a feszítőhorony-készlet felszereléséhez szükséges bádogtetőkre, horganyzott vagy bevonatos acéllemezzel vagy rézlemezzel. (1 db feszítősodrony-készletenként). A lefeszítősodrony-készletet sekli (a lefeszítősodrony-készlet része) segítségével a horonyszorítón kell rögzíteni Figyelem: A horonyszorító egy helyszíni 1" átmérőjű csővel a kollektor fölé szerelve megakadályozhatja a hó lecsúszását (nem helyettesíti a szükséges hófogórendszert). Figyelem Titáncink lemez esetén nem ajánlatos, mivel fennáll a repedés képződésének veszélye alacsonyabb hőmérsékleten Nemesacél csavarok alkalmazása esetén ezek a kioldás után nem használhatók újra (törésveszély) Sz. Megnevezés Anyag 1 Horonyszorító sodronykötés rögzítéshez 1. rész nemesacél 2 Horonyszorító 2. rész nemesacél 3 M10-8 DIN 934 hatlapú anya Acél-horganyzott és Geomet 500 bevonatú 4 Laposfejű peremes csavar négylapú toldalékkal M10x DIN 603 Acél-horganyzott és Geomet 500 bevonatú 25

24 PFM + PFM-G KOLLEKTOR TARTÓ PRÉSELT HORONY SZÁMÁRA 2 Leírás Kétrészes rögzítés a préselt hornyos lemezeken történő párhuzamos és felállított felszerelés céljára. 3 Figyelem Nem használható lemezszakaszok esetén (a fixpontok miatt, amelyek megakadályozzák a lemez hosszanti tágulását, és ezáltal a lemezszakasz vetemedését okozhatják). 4 Méret 1 Hosszúság 320 mm / magasság 90 mm / szélesség 80 mm Sz. Megnevezés 1 Préselt hornyos kollektortartó 1. Alumínium rész 2 Préselt hornyos takarólemez 2. rész Alumínium 3 Préselt hornyos gumilap EPDM 4 10x100 csavar sárga horganyzott Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 200 kg / tartó 150 kg / tartó Húzás 100 kg / tartó 100 kg / tartó BITUMENES KARIMÁS LEMEZ BITUMENES TETŐHÖZ (MAGASSÁG: 50 MM) Leírás Bitumen és elasztomer tetőkön történő párhuzamos és felállított felszerelés céljára. Figyelem A lemezeket megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni. Felszerelés után a lemezeket a tetőhéjazat anyagával be kell tömíteni (min. 120 mm), csak azután történhet a kollektor felszerelése mm felület (tömítőfelület) Db Megnevezés Anyag Db Megnevezés Anyag 1 Karimalemez M = 50 mm tűzihorganyzott acél 1 Hatlapfejű csavar, DIN 933 M8x25 A2 Niro 4 Csavar, 10 x 100mm / TX-40 Horganyzott acél 1 Hatlapú anya DIN 934 M8 A2 Niro 4 Csavar, 6 x 40mm / TX-25 Horganyzott acél 1 Alátét, DIN 125A M8 A2 Niro Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 200 kg / karimás lemez 150 kg / karimás lemez Húzás 100 kg / karimás lemez 100 kg / karimás lemez 26

25 PFM + PFM-G KOLLEKTOR BITUMENES KARIMÁS LEMEZ BITUMENES TETŐHÖZ (MAGASSÁG: 240 MM) Leírás Bitumen- és elasztomer-tetőkre történő felállított felszerelés céljára, lapostetőkre való felszerelésre is alkalmas. Figyelem A lemezeket megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni. Felszerelés után a lemezeket a tetőhéjazat anyagával be kell tömíteni (min. 120 mm), csak azután történhet a kollektor felszerelése. 120 mm felület (tömítőfelület) Db Megnevezés Anyag Db Megnevezés Anyag 1 Karimalemez H=240 tűzihorganyzott acél 1 Hatlapfejű csavar, DIN 933 M8x25 A2 Niro 4 Csavar, 10 x 100mm / TX-40 Horganyzott acél 1 Hatlapú anya DIN 934 M8 A2 Niro 4 Csavar, 6 x 40mm / TX-25 horganyzott nemesacél 1 Alátét, DIN 125A M8 A2 Niro Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 10 dőlésszög Terhelés Nyomás Húzás 200 kg / karimás lemez 100 kg / karimás lemez TRAPÉZKONZOL TRAPÉZLEMEZHEZ VAGY HULLÁMLEMEZHEZ Leírás Trapéz- és hullámlemezre történő párhuzamos és felállított felszerelés céljára. A konzolt a trapéz- illetve hullámlemez rögzítőcsavarjával kell felszerelni. Először mindkét mellékelt tömítőcsavarral 2-szer fel kell csavarozni, majd a hernyócsavart közvetlenül a lemez alatta levő rögzítőcsavarjába kell csavarozni. A tömítés a konzol felszerelése előtt a mellékelt tömítőalátéttel történik. A profilokat a profilkötőkkel kell a konzolokra erősíteni. Figyelem A konzolt az aktuális trapéz- vagy hullámlemezhez beállítva kell megrendelni. A konzolhoz mellékelt rögzítőcsavarokat típus és hosszúság szerint a tetőkonstrukcióhoz kell illeszteni. Az adatlapot feldolgozás céljára teljesen ki kell tölteni. Sz. Megnevezés Anyag 1 Konzolok nemesacél 2 M10x70 menetes csap A2 nemesacél 3 Csavarok az alépítménytől függően A2 nemesacél 4 Profil összekötő Alumínium 5 M10 hatlapú anya A2 nemesacél 6 M10 csavaralátét A2 nemesacél 7 M8x65 hatlapú csavar A2 nemesacél 8 Tömítő alátét EPDM 27

26 PFM + PFM-G KOLLEKTOR Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Projekt: Ügyfél: Megb.: Hely: Tető dőlésszög: Burkolat: Gyártó: Típus: Terhelés Nyomás 200 kg / konzol 100 kg / konzol Húzás 50 kg / konzol 50 kg / konzol Alépítmény- és elhelyezési terv feltétlenül szükséges A legszélső csavarpontok távolságát a tetőnyereghez, a kiugró tetőrészhez és az ereszhez meg kell adni! Figyelem: A feldolgozás kizárólag hiánytalanul kitöltött adatlappal lehetséges! Hóterhelés kn/m 2 Csavarsorok közti távolság Trapézterület Távolság Csavarsorok Trapézlemez Szendvicselem egyéb Forma Alépítmény: Acél Falvastagság 2 6 mm Falvastagság 6 12mm Csavarsorok közti távolság Fa Lécek keresztmetszete Távolság Csavarsorok Párhuzamos fekvés Merőleges fekvés Átlós fekvés Dátum: Aláírás: Szükséges konzolok száma (TiSun-Technika kivitelezése szükséges!) Tartókonzolok: Köztes konzolok rajzoló: Ügyfél: Megb.: Wi Szendvicselem T: E: office@tisun.com Megnevezés: Utolsó módosítás: SG, , konzolok darabszáma, vízsz. méret hozzáadva Elérési út: G: /PRJ/TECHNIK/Kollektor/FA/FA - Rögzítések/Trapézlemez Rajzsz.: Trapézlemez - adatlap Trapéz- és hullámlemeztető adatlap Változat B Méretarány: Áfa nélkül HULLÁMETERNIT KUPOLA (5-ÖS VAGY 8-AS HULLÁM SZÁMÁRA) Leírás Párhuzamos és felállított felszerelés céljára hullámeternit tetőkre. A kupolát az állványcsavarokkal az alátámasztó fa alépítménybe kell csavarni, ezt követően tömítőanyaggal kell szigetelni. Ezután az együtt felcsavarozott szögidomokra fel kell csavarozni a párhuzamos profilokat. Figyelem Különböző méretek: 5-ös hullám -> 5 hullám méterenként; 8-as hullám -> 8 hullám méterenként A szállított csomag tartalmazza a szükséges tömítőanyagot. Az állványcsavarokat megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába) kell csavarozni. Magasabb tetőfelépítmény (pl. tetőszigetelés) esetén hosszabb állványcsavarokra van szükség. Az adatlapot feldolgozás céljára teljesen ki kell tölteni. Sz. Megnevezés Anyag 1 Kupola tűzihorganyzott acél 2 Szögidom a kupolához tűzihorganyzott acél 3 Hatlapú facsavar Ø10x240 (szabvány) Horganyzott acél 4 Csavaralátét Ø10 Horganyzott acél 28

27 PFM + PFM-G KOLLEKTOR Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 30 tető dőlésszög > tető dőlésszög Terhelés Nyomás 200 kg / konzol 100 kg / konzol Húzás 50 kg / konzol 50 kg / konzol Hullámok száma / m: Hullámok magassága: Zsaluzás Keresztléc hxb: Ellenléc hxb: Csúsztatott zsaluzás h= Tetőléc Tetőlécek közti távolság: Tetőléc Csavarkötés nem lehetséges! Tetőlécek közti távolság: Ellenléc Tetőléc Kupola Lécek közti távolság: Keresztléc Ellenléc Zsaluzás Tetőléc Tetőléc Szarufa Váltás Felszerelés váltással: A tetőtérből hozzáférhetőnek kell lennie! rajzoló: HG Ügyfél: Megb.: Utolsó módosítás: T: AR, E: office@tisun.com Elérési út: G: /PRJ/TECHNIK/Kollektor/FA/FA - Rögzítések/Trapézlemez Rajzsz.: Trapézlemez - adatlap Megnevezés: Adatlap hullámeternit tetőhöz Változat A Méretarány: Áfa nélkül HORGONYCSAVAR BETONHOZ (MAGASSÁGKIEGYENLÍTÉSSEL VAGY ANÉLKÜL) Leírás Betonra történő felállított felszerelés esetén. A horgonycsavart legalább 58 mm-rel az előfúrt lyukba Ø 10 mm a betonba kell helyezni. Az alumínium profilt egy Ø 10,5 mm átmeneti nyílással kell rászerelni a horgonycsavarra, s a csavaralátéttel valamint az anyával rögzíteni kell. Figyelem Különböző méretek: Hosszúság 120 mm magasság beállítás nélkül; hosszúság 180 mm maximum 70 mm magasság beállítással. A horgonycsavar maximum 5 -kal térhet el a függőleges iránytól. Sz. Megnevezés Anyag 1a Horgonycsavar hossz 180 mm Horganyzott acél vagy nemesacél (Európai Műszaki Engedély ETA-05/0018) 1b Horgonycsavar hossz 120 mm Horganyzott acél vagy nemesacél (Európai Műszaki Engedély ETA-05/0018) 3 M10 DIN934 hatlapú anya Horganyzott acél vagy nemesacél 4 M10 DIN125 csavaralátét Horganyzott acél vagy nemesacél Maximális terhelhetőség (csak statikailag megfelelő alapzat esetén) 5 dőlésszög Terhelés Nyomás Húzás 250 kg / horgonycsavar 200 kg / horgonycsavar 29

28 ,5 204,9 PFM + PFM-G KOLLEKTOR KAVICSTÁLCA KAVICSOS LAPOSTETŐKHÖZ Leírás PFM- és PFM-G-kollektorok max. 5 tetőhajlású lapostetőkre történő felállított felszereléséhez. A tálcákat a tető kavicsozása előtt megfelelő számban el kell rendezni, és a kollektor-aláépítményhez kell csavarozni. A kollektorok szerelése előtt a tálcákat megfelelő kaviccsal (pl. 16/32 osztályú mosott kaviccsal) fel kell tölteni. Figyelem Fóliatetőknél vagy egyéb burkolatoknál, amelyek a kavicstálca miatt megsérülhetnek, vlies alátétet kell használni (TiSUN tartozék) A már kavicsozott lapostetőknél a területek megtisztítását a kavicstálcához a helyszínen kell elvégezni A kavicstálcák feltöltésének a kollektor-aláépítmény telepítése után a lehető legygyorsabban meg kell történnie, különben nem garantált a kollektorok billenéssel, leemeléssel stb. szembeni biztonsága Megnevezés Kavicstálca kavicsos lapostetőkhöz Cikksz Anyag Horganyzott acéllemez (2 mm) Méretek kb x 900 x 210 mm Töltőtérfogat kb. 225 liter Töltősúly kb. 400 kg (16/32 osztályú mosott kaviccsal) Standard rögzítőanyag 1 db menetes csap DIN 976, A-alak, galv. horganyzott, M 10 x 120 mm 4 db hatlapú anya M 10, horganyzott, elveszíthetetlen alátéttel, 10. osztály Figyelem: Speciális rögzítőanyag külön kérésre! 1648 A A ( 1 : 5 ) 70 30

29 CSŐVEZETÉK HIDRAULIKUS RÉZ ALAPKÉSZLET Termékleírás A HGC az összes szükséges csatlakozást tartalmazza a kollektorterület rézcsövezésre történő csatlakoztatásához. A merülőhüvellyel és integrált 90 -os szögidommal rendelkező csatlakozó-szerelvényt mindig a kollektor legforróbb pontjára lehet szerelni, és így a napkollektor előremenő ágának ideális hőmérséklet meghatározása lehetséges. A vakcsavarzattal és integrált 90 -os szögidommal ellátott csatlakozó-szerelvény összeköti a napkollektor visszatérő ágát a csövezéssel. A két kiegészítő vakdugó a kollektorterület maradék csatlakozásait biztosítja. A szerelvények egyszerű szerelése (Plug & Flow) a PFM véglemezen keresztüli rögzítés segítségével. Típus HGC Cikksz Szerelvény merülőhüvellyel Teljesen előreszerelt, 22mm-es CU-ra való átmenettel Szerelvény vakcsavarzattal Teljesen előreszerelt, 22mm-es CU-ra való átmenettel Szerelvény vakdugóval A nem használt csatlakozások letömítéséhez Véglemez A csatlakozó szerelvények kollektoron történő rögzítéséhez Süllyesztett fejű csavarok M8 méret, a véglemezek körbefutó menethornyon való rögzítéséhez Tefhosszúyűrű hasított kivitel, a csatlakozások kollektorkerettől való termikus elválasztásához Beszerelés 31

30 CSŐVEZETÉK HULLÁMCSŐ HIDRAULIKUS ALAPKÉSZLET Típus HGW 16 Cikksz Szerelvény merülőhüvellyel Szerelvény vakcsavarzattal Szerelvény vakdugóval Véglemez Süllyesztett fejű csavarok Tefhosszúyűrű Típus HGW 20 Cikksz Szerelvény merülőhüvellyel Szerelvény vakcsavarzattal Szerelvény vakdugóval Véglemez Süllyesztett fejű csavarok Tefhosszúyűrű Beszerelés Termékleírás A HGC az összes szükséges csatlakozást tartalmazza a kollektorterület TiSUN hullámcső-rendszerre történő csatlakoztatásához. A merülőhüvellyel és integrált 90 -os szögidommal rendelkező csatlakozó-szerelvényt mindig a kollektor legforróbb pontjára lehet szerelni, és így a napkollektor előremenő ágának ideális hőmérséklet meghatározása lehetséges. A vakcsavarzattal és integrált 90 -os szögidommal ellátott csatlakozó-szerelvény összeköti a napkollektor visszatérő ágát a csövezéssel. A két kiegészítő vakdugó a kollektorterület maradék csatlakozásait biztosítja. A szerelvények egyszerű szerelése (Plug & Flow) a PFM véglemezen keresztüli rögzítés segítségével. A hullámcsövet valamint az esetleg szükséges szerelvényeket külön kell megrendelni. Figyelem: A HGW tömítettség garanciája csak a TiSUN hullámcső-rendszerrel áll fenn. Teljesen előreszerelt, DN16 hullámcsőre való átmenettel Teljesen előreszerelt, DN16 hullámcsőre való átmenettel A nem használt csatlakozások letömítéséhez A csatlakozó szerelvények kollektoron történő rögzítéséhez M8 méret, a véglemezek körbefutó menethornyon való rögzítéséhez hasított kivitel, a csatlakozások kollektorkerettől való termikus elválasztásához Teljesen előreszerelt, DN20 hullámcsőre való átmenettel Teljesen előreszerelt, DN20 hullámcsőre való átmenettel A nem használt csatlakozások letömítéséhez A csatlakozó szerelvények kollektoron történő rögzítéséhez M8 méret, a véglemezek körbefutó menethornyon való rögzítéséhez hasított kivitel, a csatlakozások kollektorkerettől való termikus elválasztásához 32

31 CSŐVEZETÉK HIDRAULIKUS BŐVÍTŐKÉSZLET Termékleírás A bővítőkészlet egy mező kollektorai közötti hidraulikus összekötésre használható. Az új csatlakozástechnikának köszönhetően a formátumtól függően akár 10 kollektor is összekapcsolható egy mezővé. Az összekötők egyszerű felszerelése (Plug & Flow) a kitágított gyűjtőcső-végre történő betolás által. Típus HE-PFM Cikksz Hidraulikus összekötő Hossz 96 mm, a készlet mindig 2 összekötőt tartalmaz Beszerelés 33

32 CSŐVEZETÉK KETTŐS HULLÁMCSŐ Termékleírás A DWR leegyszerűsíti a tetőátvezetésig vezető kollektor csatlakozást vagy a szolárállomáshoz vezető átmenő csövezést. A kettős hullámcső-rendszer az egyedülálló összekötés technikával, a hőmérsékletállósággal és az előszigetelt csövek nagy rugalmasságával tűnik ki. integrált érzékelő vezeték, kívül vezetett EPDM szigetelés: 14mm A nagy nyomásállóságú fémcső a további hullámossággal félrugalmas, és könynyű kézi hajlítással alakváltozást tesz lehetővé. Ezáltal a hullámcső nagyon könnyen hozzáigazítható az egyedi igényekhez és követelményekhez. A védőburkolattal ellátott szigetelés UV-álló, védelmet nyújt a mechanikai igénybevétellel szemben, PVC- és FCKW-mentes és könnyen leválasztható, a szigetelőhatás elvesztése nélkül. A híd, ami a két előszigetelt hullámcsövet összeköti, egy késsel könnyen leválasztható - anélkül, hogy a szigetelés a leválasztáskor megsérülne. Az integrált kéteres érzékelővezetékkel ellátott előszigetelt csöveknek és az előremenő- és visszatérő ág egyedülálló összekötési technikájának köszönhetően a szereléskor idő és költség takarítható meg. Az összes TiSUN kettős hullámcsövet 4 db védősapkával és 4 db zsugortömlővel szállítjuk az idegentestek behatolása nélküli időjárásálló felszerelés érdekében. ellenálló külső védőfólia Nemesacél hullámcső VA / AISI 316L Típus Anyag Hullámosság Hőmérséklet-tartomány Oxigéndiffúziónak ellenáll DWR16 / DWR20 Nemesacél (AISI 316L) hosszanti varrattal hegesztve, fonat nélkül széles bordák -270 C-tól +600 C-ig Igen DN16 DN20 Belső átmérő [mm] 16,3 +/-0,4 20,4 +/-0,4 Külső átmérő [mm] 21,4 +/-0,4 26,7 +/-0,4 Statikus hajlítási sugár [mm] Kettős hullámcső szélesség [mm] Kettős hullámcső magasság [mm] Üzemi nyomás; 20 C /SF3 [bar] esetén Repesztőnyomás [bar] > 4x BD > 4x BD Súly [g/m] 0,14 0,19 Falvastagság [mm] 0,18 0,18 Űrtartalom [l/m] 0,27 0,43 Rendelkezésre álló hossz Hosszúságok [m] 1,0 3,0 5,0 10,0 15,0 20,0 25,0 50,0 Speciális hossz DN16 Típus DWR16-1 DWR16-3 DWR16-5 DWR16-10 DWR16-15 DWR16-20 DWR16-25 DWR16-50 DWR16-SL Cikksz DN20 Típus DWR20-1 DWR20-3 DWR20-5 DWR20-10 DWR20-15 DWR20-20 DWR20-25 DWR20-50 DWR20-SL Cikksz Csomagolási egység PE fólia PE fólia PE fólia Karton Karton Karton Karton Karton specifikus Hossz / Szélesség / Magasság [cm] x 11 x 5,5 55 x 55 x x 55 x x 75 x x 75 x x 75 x x 75 x x 80 x 53 -

33 CSŐVEZETÉK KETTŐS HULLÁMCSŐ Hőszigetelés Anyag Szintetikus kaucsuk bázisú habanyag szakadásálló fóliaköpennyel, leválasztható, érzékelő kábellel együtt Falvastagság [mm] 14 mm FCKW-mentes igen UV-álló igen min. hőmérséklet [ C] -50 max. hőmérséklet [ C] +150 Hővezetőképesség 0 C esetén [W/mK] λ = 0,038 Hővezetőképesség 40 C esetén [W/mK] λ = 0,040 Páradiffúziós ellenállás μ >= Tűzveszélyességi besorolás E Euro-osztály Láng továbbterjedése a felületen normál gyúlékonyság (DIN 4102-B2) Tényleges viselkedés tűz esetén önkioltó, nem terjed tovább a tűz róla, nem csepegő A nemesacél hullámcső nyomásveszteségi diagramja Nyomásveszteség [mbar]-ban [m] csőhosszonként, 40:60 arányú glikol-víz keverék nemesacél hullámcsövön keresztüli térfogatáramával [m³/h] kifejezve. Üzemi hőmérséklet: 40 C - Sűrűség: 1027 kg/m³ - Kinematikai viszkozitás: 2,6*10-6 m²/s Nyomásveszteség - nemesacél hullámcső Nyomásveszteség [mbar/m] Térfogatáram [m³/óra] Közeg: Glikol-víz keverék 35

34 CSŐVEZETÉK KETTŐS HULLÁMCSŐ TARTOZÉKOK WR összekötő karmantyú WR DN20-re Típus K16 K 20 Megnevezés DN16 X DN16 DN20 X DN20 Cikksz WR átmenet rézre Típus SR 16/18 SR 16/22 SR 20/18 SR 20/18 Megnevezés DN16 / 18mm DN16 / 22mm DN20 / 18mm DN20 / 22mm Cikksz WR átmenet a szolárállomásra Típus US 16/22 US 20/22 Megnevezés DN16 / 22mm DN20 / 22mm Cikksz WR átmenet ¾ -ra orsómenetre Típus Orsómenet 16 Orsómenet 20 Megnevezés DN16 / Orsómenet ¾ DN16 / Orsómenet ¾ Cikksz

35 CSŐVEZETÉK KETTŐS CSŐBILINCS Termékleírás A kollektor és tároló közötti előremenő- és visszatérő vezetékek rögzítéséhez ideális. A DN16 és DN20 előszigetelt kettős hullámcső anyagkímélő és biztonságos rögzítéséhez alkalmas a csavarokkal és tiplikkel együtt. A kis szerelési ráfordítás érdekében a bilincsek már előszereltek és a peremezett bilincsfelek révén megerősítettek. Típus S 16/20 Cikksz Anyag Horganyzott acél Csatlakozó menetek M8 / M10 kombinált csatlakozó menet Javasolt max. terhelés 2 000N Méretek (Magasság x Szélesség) 44 x 115 mm Anyagvastagság 2 mm Bilincsmélység 20mm Csatlakozó menetek M8 / M10 kombinált csatlakozó menet Csavarok M8 x 80 tőcsavarok Tipli 10 x 50 nylon-tipli CSŐVÉDŐ SAPKÁK ÉS ZSUGORTÖMLŐK A KETTŐS HULLÁMCSŐHÖZ Termékleírás Csővédő sapkák a hullámcső védelméhez telepítéskor és az idegentestek behatolásának megakadályozásához nem teljesen csatlakoztatott hullámcső-rendszer esetén. Zsugortömlők az előszigetelt hullámcsövek időjárásálló szereléséhez. Típus SKSS 16 SKSS 20 Cikksz Védősapkák mérete DN16 párhuzamos hullámcsőhöz való DN20 párhuzamos hullámcsőhöz való Zsugortömlő hossz 100 mm 100 mm 37

36 CSŐVEZETÉK CSŐKARMANTYÚ TETŐÁTVEZETÉSHEZ Csőkarmantyú szigetelt TiSUN hullámcsövek tömített tetőátvezetéséhez. A nemesacél zárószerkezet lehetővé teszi a szerelést már lefektetett napkollektoros csövezés esetén is. A vele együtt szállított edzett önfúró csavarok bármely lemeztetőn rövid szerelési időt garantálnak. A nyomóperemes szegecsek hullámeternitre is lehetővé teszik a rögzítést. A rugalmas konstrukciónak köszönhetően a tetőátvezetés rázkódás és hőtágulás esetén is tömített marad. A tömítő- és felerősítő anyaggal ellátott komplett készlet leírása a táblázatban látható. Általános adatok Típus DD-RM Cikksz A csomag tartalma Db Csőkarmantyú lezáróval 1 Csőátvezetés Ø mm Alapterület Ø 160 mm Anyag rugalmas EPDM gumi alumínium gyűrűvel és nemesacél lezáróval Tömítés 2 cm EPDM gumi a cső/szigetelés köré préselve Hőmérsékletállóság C-ig Időjárásállóság igen UV-állóság igen Önfúró csavarok 12 Méretek Ø 5,5 x 25 mm Anyag A2 nemesacél edzett fúróheggyel Tömítés elveszíthetetlen előreszerelt tömítőgyűrű hatlapfejű KNY8 Szorítóvastagság 9 mm Nyomóheveder vakszegecsek 15 Méretek Ø 5,2 x 25,4 mm Anyag Alumínium Tömítés Szegecsfej tömítőgyűrűvel Szorítóvastagság 7,9-12,7 mm-ig Spirálfúró 1 Méretek Ø 5,4 x 62 mm Anyag HSS, kétoldalasan használható Alkalmazás előfúrás a nyomóheveder vakszegecsekhez Fugatömítő anyag 1 Térfogat 80 ml Szín átlátszó Tartály Egyszer használatos kinyomótubus Megmunkálási hőmérséklet C-ig Jellemzők nem okoz korróziót lemeztetőkön, lehetővé teszi a szerelést sima felületeken nedvesség esetén 38

37 CSŐVEZETÉK UNIVERZÁLIS CSŐÁTVEZETÉS CSERÉPTETŐKHÖZ Termékleírás Horganyzott acéllemez csőátvezetés kontúrkövető ólom köténnyel, EPDM átvezető hüvellyel mm csőátmérőkhöz alkalmas. Használható max. 270 mm széles Tondach cseréphez, hódfarkú cseréphez, valamint univerzálisan nagyfelületű cseréphez. 15 -nál nagyobb dőlésszögű tetőkhöz alkalmas. Általános adatok Típus DD-UNI Cikksz A csomag tartalma 2 db a készletben Anyag cserép horganyzott acéllemez és ólom kötény Szín téglavörös Hüvely anyaga EPDM Tető hajlásszög min. 15 Csőátmérő mm (szigeteléssel együtt) 1 Példa a beépítésre hódfarkú cseréppel Példa a beépítésre nagy felületű cseréppel SZILIKON TÖMÍTŐSZALAG Termékleírás A szigeteléstől a hullámcsőre való átmenet letömítéséhez. A szilikon tömítőszalagot előfeszítéssel kell feltekercselni és 24 órán belül magától összeheged. A magas hőmérséklet- és UV-állóságnak köszönhetően a szilikon tömítőszalag letömítésekhez és javításokhoz a napkollektoros rendszerekben univerzálisan használható. Általános adatok Típus SDB 40 Cikksz Méret 40 x 2000 mm Anyag önhegesztődő szilikongumi Időjárásállóság igen Szakítószilárdság 4,15 N/mm² Tágulás 300%-ig Hőmérsékletállóság C-ig UV-állóság igen 39
