Tartalomjegyzék. Napkollektorok. Verziószám: V UltraSol, UltraSol eco

Átírás

1 Tartalomjegyzék Verziószám: V Oldal Napkollektorok UltraSol, UltraSol eco Termékleírás 3 Cikkszámok 4 Mûszaki adatok 28 Méretek 35 Alkalmazási példák 40 GFK-2GT Termékleírás 43 Cikkszámok 44 Mûszaki adatok 46 Méretek 48 Csővezési séma 50 ESR/UVR szolár-szabályozók Termékleírás 51 Cikkszámok 52 Mûszaki adatok 54 Alkalmazási példák 55 Szolár szerelvénycsoport Termékleírás 57 Cikkszámok 58 Mûszaki adatok 62 Méretek 64 Tervezési szempontok 67 Szolár hőátadó modulok Termékleírás 68 Cikkszámok 69 Mûszaki adatok 70 Méretek 72 Alkalmazási példák 73 Szolár tervezési szempontok Általános utasítások és alkotóelemek 74 Kollektoradatok 75 Alkalmazási irányelvek 76 Tervezési javaslatok

2 7-2

3 Hoval UltraSol, UltraSol eco napkollektor Termékleírás Hoval UltraSol síkkollektor Nagyteljesítményű, üvegezett síkkollektor a napenergia termikus hasznosításához Optimális hatásfok 85,1% Szolárüveg tükröződésmentes felülettel (AR) Fekvő és álló kivitelben Tetőre, lapostetőre és tetőbe történő beépítéshez Teljes felületű alumínium abszorber kiváló szelektív bevonattal Sárga réz csőkígyó Alaktartó alumínium öntvény keretben Kiváló minőségű ásványgyapot hőszigetelés (20 mm) Egymásba dugható kollektorcsatlakozások Hoval UltraSol eco síkkollektor Üvegezett síkkollektor a napenergia termikus hasznosításához Optimális hatásfok 78,6% Szolárüveg tükröződésmentes felület (AR) nélkül Fekvő és álló kivitel Tetőre, lapostetőre és tetőbe történő beépítéshez Teljes felületű alumínium abszorber Sárga réz csőkígyó Alaktartó alumínium öntvény keretben Kiváló minőségű ásványgyapot hőszigetelés (20 mm) Egymásba dugható kollektorcsatlakozások Szállítás UltraSol, UltraSol eco Maximum 8 db kollektor palettánként Síkkollektor Típus Szerelési helyzet Bruttó kollektor- Abszorberfelület felület m 2 m 2 UltraSol V függőleges 2,52 2,36 UltraSol H vízszintes 2,52 2,36 UltraSol eco V függőleges 2,52 2,36 UltraSol eco H vízszintes 2,52 2,36 Rögzítő készlet Tetőre történő szerelésnél a tető síkjával párhuzamosan vagy 0 -os, 30 -os, 45 -os dőlésszögben. - Alépítmény és hidraulika - Tetőre szerelés rögzítő elemei Az alépítmény a következő típusú tetőkapcsolathoz alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar - helyszíni szerelés gyorsszerelő adapterrel Lapos tetőre történő beépítés 45 -os betontalppal - fekvő kollektorokhoz Tetőbe történő beépítés - fekvő és álló kollektorokhoz Solar KEYMARK által bevizsgálva: 011-7S 227F (UltraSol) 011-7S 228F (UltraSol eco) Szolár csővezeték SL Nemesacél bordáscső szolár fűtőkörhöz, anyaga: Alacsony zajszintű, nyomásálló és párazáró Csőszigetelés szintetikus kaucsukból, FCKW-mentes Hőmérséklet érzékelőhöz beépített szilikonkábel Időjárásálló, UV-álló és PVC-mentes védőborítás Végnélküli csőrendszer a gyors és egyszerű telepítéshez Szállítás Kompletten csomagolva. Csatlakozó készlet Csatlakozó készlet a Hoval UltraSol és UltraSol eco síkkollektorok ¾"-os szolár-szerelvénycsoportra (pl. SAG20) történő csatlakoztatásához R ¾"/ Rp ¾" csatlakozókhoz alkalmas Szállítás Külön csomagolva 7-3

4 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok UltraSol, UltraSol eco síkkollektor Cikkszám Hoval UltraSol Nagyteljesítményű síkkollektor szolár rendszerhez, hőközlő folyadékként glikol/víz keverékkel Szelektív bevonatos abszorber Optimális hatásfok 85,1% UltraSol Síkkollektor - álló szerelés UltraSol típus Kollektorfelület Brutto Netto m 2 m 2 Kollektorok száma db 1V 2,52 2, V 5,04 4, V 7,56 7, V 10,08 9, V 12,60 11, V 15,12 14, V 17,64 16, V 20,16 18, Síkkollektor - fekvő szerelés UltraSol típus Kollektorfelület Brutto Netto m 2 m 2 Kollektorok száma db 1H 2,52 2, H 5,04 4, H 7,56 7, H 10,08 9, H 12,60 11, H 15,12 14, H 17,64 16, H 20,16 18, Hoval UltraSol eco Síkkollektor szolár rendszerhez, hőközlő folyadékként glikol/víz keverékkel Szelektív bevonatos abszorber Optimális hatásfok 78,6% UltraSol eco Síkkollektor - álló szerelés UltraSol típus Kollektorfelület Brutto Netto m 2 m 2 Kollektorok száma db 1V 2,52 2, V 5,04 4, V 7,56 7, V 10,08 9, V 12,60 11, V 15,12 14, V 17,64 16, V 20,16 18, Síkkollektor - fekvő szerelés Kollektorfelület Kollektorok UltraSol típus Brutto m 2 Netto m 2 száma db 1H 2,52 2, H 5,04 4, H 7,56 7, H 10,08 9, H 12,60 11, H 15,12 14, H 17,64 16, H 20,16 18,

5 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre szerelés Beton-, agyag- és hódfarkú cserép tetőátvezetést a Tartozékoknál találja. Tetőre építés rögzítő készlete álló és fekvő kollektorok tető síkjával párhuzamos, egymás melletti szereléséhez Alépítmény és hidraulika - Hoval UltraSol, UltraSol eco síkkollektorhoz - Tetőr síkjával párhuzamos szereléshez - Az alépítmény a következő típusú szereléshez alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar - Minimális tetőlejtés: 20 Cikkszám - Komplett szerelési anyag (tetőátvezetés nélkül) - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő 0 Álló kollektorok száma kollektortáblánként db Rögzítő készlet 2 AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V Fekvő kollektorok száma kollektortáblánként db Rögzítő készlet 2 AD0H AD0H AD0H AD0H AD0H AD0H AD0H AD0H AD0H AD0H AD0H

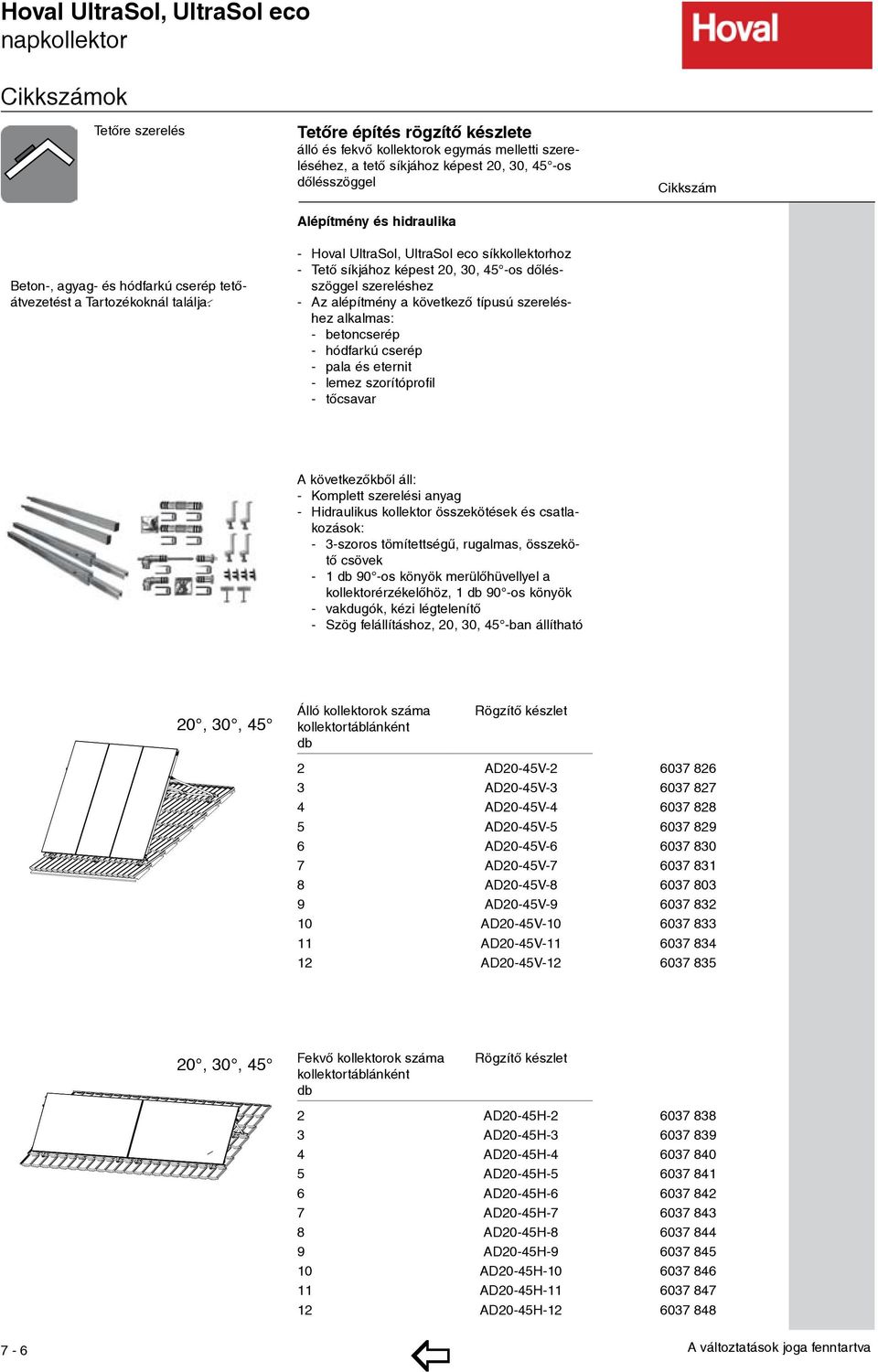

6 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre szerelés Beton-, agyag- és hódfarkú cserép tetőátvezetést a Tartozékoknál találja. Tetőre építés rögzítő készlete álló és fekvő kollektorok egymás melletti szereléséhez, a tető síkjához képest 20, 30, 45 -os dőlésszöggel Alépítmény és hidraulika - Hoval UltraSol, UltraSol eco síkkollektorhoz - Tető síkjához képest 20, 30, 45 -os dőlésszöggel szereléshez - Az alépítmény a következő típusú szereléshez alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar Cikkszám - Komplett szerelési anyag - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Szög felállításhoz, 20, 30, 45 -ban állítható 20, 30, 45 Álló kollektorok száma kollektortáblánként db Rögzítő készlet 2 AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V , 30, 45 Fekvő kollektorok száma kollektortáblánként db Rögzítő készlet 2 AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H

7 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre építés rögzítő készlete Cikkszám A megrendelendő készletek számát a Tervezési szempontoknál találja. Tetőbilincs-készlet cseréphez - állítható Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db tetőbilincs - csavarkészlet US-SHS Tetőbilincs-készlet cseréphez - nagyobb terheléshez Megnövekedett statikus követelmények esetén a tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db tetőbilincs - csavarkészlet US-SHS Alátétlemez, 2 mm A tetőbilincs kiegyenlítésére Alátétlemez, 3 mm A tetőbilincs kiegyenlítésére Tetőbilincs-készlet hódfarkú cseréphez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db tetőbilincs - csavarkészlet US-SHS - kalapácsfejű csavarok Tetőbilincs-készlet palához/eternit síkpalához Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db tetőbilincs - csavarkészlet US-SHS - kalapácsfejű csavarok Szorítóprofil készlet Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db szorítóprofil - kalapácsfejű csavarok

8 7-8 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Cikkszám Tőcsavar-készlet egyes Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db tőcsavar M12-2 db gyorsszerelő adapter M12, komplett Tőcsavar-készlet dupla Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db dupla tőcsavar US-DSS - kalapácsfejű csavarok Betontalp csavarkészlet Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 2 db menetes szár M10x150-2 db gyorsszerelő adapter M10, komplett Kollektorrögzítő betontalpra Kollektorok közötti rögzítő elem Beton talpazatra történő rögzítéshez Az ár 2 db-ot tartalmaz Kollektortábla végrögzítő betontalpra Kezdő és záró kollektortáblák közötti rögzítő elem Beton talpazatra történő rögzítéshez Az ár 4 db-ot tartalmaz

9 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Lapostetőre szerelés Betontalp Lapostetőre szerelés szerelőkészlete - betontalpra fekvő kollektorok egymás melletti szereléséhez Cikkszám 45 -os betontalp - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Lapostetőre szereléshez, 45 -os dőlésszöggel - Betontalppal - két részes betontalp - tömeg: 92 kg - Védőpaplan alumínium béléssel - Komplett szerelési anyag - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Szög felállításhoz, 20, 30, 45 -ban állítható Kollektorok száma kollektortáblánként db Rögzítő készlet 2 FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H Kiegészítő súly betontalphoz Ultrasol H, Ultrasol eco H síkkollektorhoz Az ellensúly megnöveléséhez szélterhelésnek fokozottabban kitett területeken vagy magas épületeknél. A kiegészítő súlyok száma a statikai elemzések alapján történik A kollektor magassága a szerelési szint fölött kb. 200 m H/Sz/M: 740/120/200 mm Tömege kb. 34 kg 7-9

10 7-10 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete álló kollektorok egymás melletti szereléséhez Tetőbe szerelés álló kollektorok egymás melletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Lemezkeret bevonatos alumíniumból, RAL 7016 Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 2 IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV

11 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete fekvő kollektorok egymás melletti szereléséhez Cikkszám Tetőbe szerelés fekvő kollektorok egymás melletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet 2 IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH

12 7-12 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete álló kollektorok egymás feletti szereléséhez Cikkszám Tetőbe szerelés álló kollektorok egymás feletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet IDUV-2U IDUV-2U-2N IDUV-2U-3N IDUV-3U-2N

13 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete fekvő kollektorok egymás feletti szereléséhez Cikkszám Tetőbe szerelés fekvő kollektorok egymás feletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet IDNH-3U IDNH-3U-2N

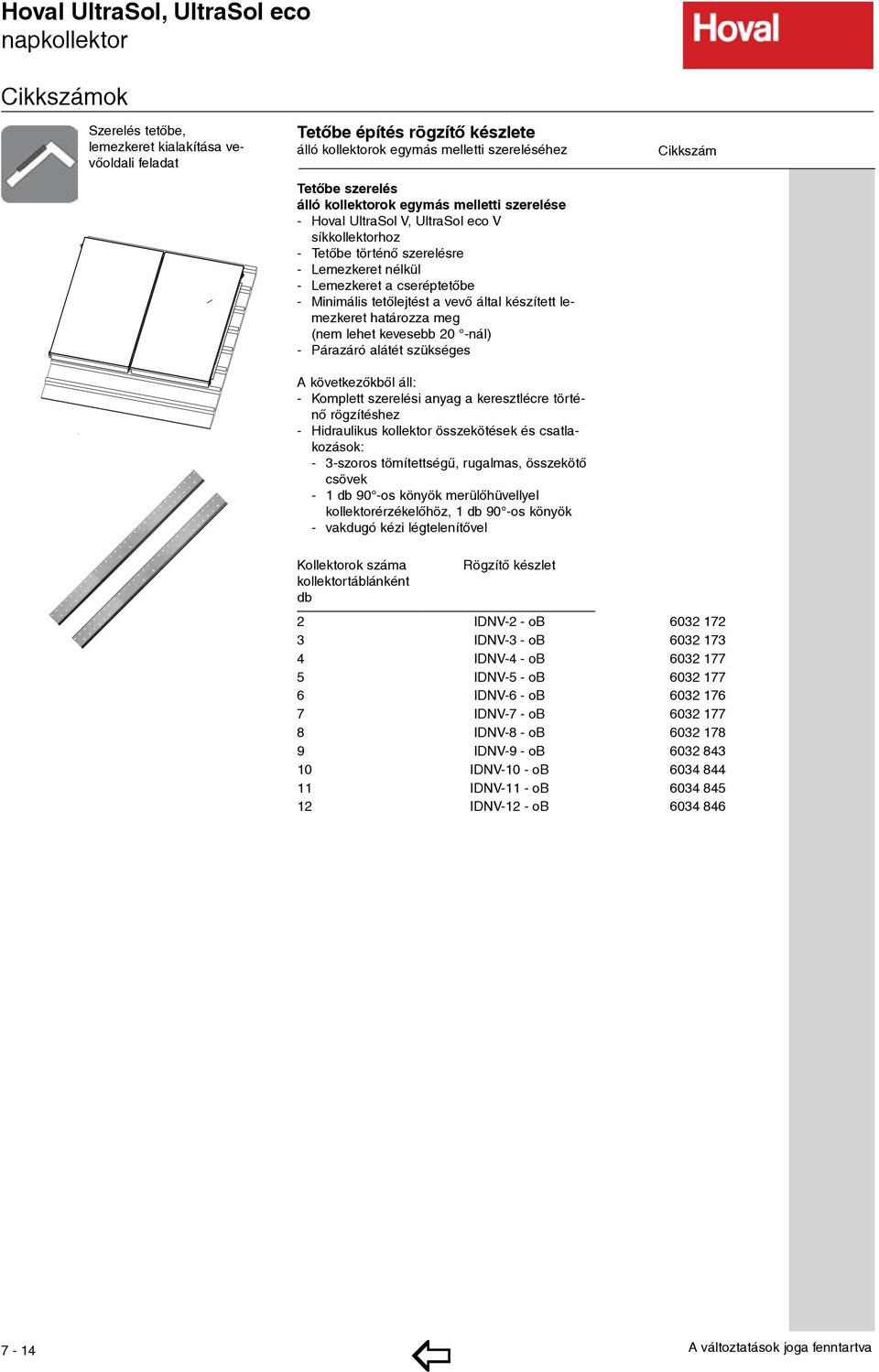

14 7-14 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete álló kollektorok egymás melletti szereléséhez Tetőbe szerelés álló kollektorok egymás melletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 2 IDNV-2 - ob IDNV-3 - ob IDNV-4 - ob IDNV-5 - ob IDNV-6 - ob IDNV-7 - ob IDNV-8 - ob IDNV-9 - ob IDNV-10 - ob IDNV-11 - ob IDNV-12 - ob

15 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete fekvő kollektorok egymás melletti szereléséhez Tetőbe szerelés fekvő kollektorok egymás melletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 2 IDNH-2 - ob IDNH-3 - ob IDNH-4 - ob IDNH-5 - ob IDNH-6 - ob IDNH-7 - ob IDNH-8 - ob IDNH-9 - ob IDNH-10 - ob IDNH-11 - ob IDNH-12 - ob

16 7-16 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete álló kollektorok egymás feletti szereléséhez Tetőbe szerelés álló kollektorok egymás feletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet IDUV-2U - ob IDUV-2U-2N - ob IDUV-2U-3N - ob IDUV-3U-2N - ob

17 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete fekvő kollektorok egymás feletti szereléséhez Tetőbe szerelés fekvő kollektorok egymás feletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet IDUH-3U - ob IDUH-3U-2N - ob

18 7-18 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Hoval szolárvezetékek Cikkszám Flexibilis, nemesacél, bordáscső szolár fűtési körhöz, anyaga: , készre szigetelve. Beépített szilikonvezeték a hőmérséklet-érzékelőhöz. Időjárásálló, UV-álló és klórmentes védőburkolat. Szolárvez. Névl. csőátmérő Hossz Típus m SL 1515 DN15 15 SL 1520 DN15 20 SL 1525 DN15 25 SL 2015 DN20 15 SL 2020 DN20 20 SL 2025 DN20 25 SL 2515 DN25 15 SL 2520 DN25 20 SL 2525 DN Kollektorcsatlakozó-készlet előremenő/visszatérő A szolárvezeték kollektorra történő csatlakoztatásához. A szolárvezeték oldalán fémtömítéssel, a kollektor oldalán lapostömítéssel ellátott (PTFE, 260 C-ig hőálló teflon). Méret Csatlakozó csavarzat DN15 Rp ¾" DN20 Rp ¾" DN25 Rp ¾" Szerelvénycsoport csatlakozó-készlet előremenő/visszatérő A szolárvezeték ¾"es szerelvénycsoportra (SAG 20 vagy történő csatlakoztatásához. A szolárvezeték oldalán fémtömítéssel, a kollektor oldalán lapostömítéssel ellátott (PTFE, 260 C-ig hőálló teflon). Méret Csatlakozó csavarzat DN15 Rp ¾" DN20 Rp ¾" DN25 Rp ¾" T-idom készlet előremenő/visszatérő Több kollektormező közös szolárvezetékre történő összekötéséhez. Fémtömítéssel ellátott. DN 15 (minden három csatlakozás) DN 20 (minden három csatlakozás) DN 25 (minden három csatlakozás) Összekötő kupplung szolár-csővezeték meghosszabbításához. Típus Csatlakozás VKSL15 DN 15-ös szolárvezetékhez VKSL20 DN 20-as szolárvezetékhez VKSL25 DN 25-ös szolárvezetékhez

19 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Cikkszám WES csatlakozó készlet DN 20, 1 m A kollektormező és a vevő általi szereléssel lefektetett csővezeték között. 2 db nemesacél bordáscső 13 mm-es PEhőszigeteléssel, csatlakozó csa varkötéssel, ¾"-os, ill. 22x1x100 mm-es forrasztott vörösrézcsonkkal, Hossza: 1000 mm WES csatlakozó készlet DN 20, 3 m A kollektormező és a vevő általi szereléssel lefektetett csővezeték között. 2 db nemesacél bordáscső 13 mm-es PEhőszigeteléssel, csatlakozó csa varkötéssel, ¾"-os, ill. 22x1x100 mm-es forrasztott vörösrézcsonkkal, Hossza: 3000 mm Roppantógyűrűs csatlakozó WES csatlakozó készlethez AG ¾ -es roppantógyűrű 22x1 mm-es vörösréz végelemhez alkalmas további acélcsöves szereléshez Tartozékok Készre kevert szolár-fagyvédő PowerCool DC 923-PXL propilénglikol bázisú lágyított vizes keverék korrózióvédelemmel, fagyállóság: -23 C-ig 30 kg belső tartalommal, műanyagkannában Szolár-fagyvédelmi koncentrátum PowerCool DC 924-PXL propilénglikol bázisú, vízzel keverhető, korrózióvédelemmel fagyállóság: -20 C-ig 40% keverési aránynál, 10 kg belső tartalommal, műanyagkannában

20 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Hidraulikai készletek Cikkszám Hidraulikai alapkészlet GS Kollektormező hidraulikai csatlakoztatásához - 1 db 90 -os könyök, AG ¾" külső menettel - 1 db 90 -os könyök, AG ¾" külső menettel, merülőhüvellyel kollektorérzékelőhöz - 1 db légtelenítő dugó - 1 db vakdugó - 4 db elzáró klipsz Szilikonzsír 3-szoros tömítettségű kollektorcsatlakozás Hidraulikai alapkészlet Kollektormező hidraulikai csatlakoztatásához betontalpra történő rögzítésnél - 1 db egyenes csatlakozó, AG ¾" - 1 db 90 -os könyök, AG ¾", merülőhüvellyel kollektorérzékelőhöz - 1 db légtelenítő dugó - 1 db vakdugó - 4 db elzáró klipsz Szilikonzsír 3-szoros tömítettségű kollektorcsatlakozás Hidraulikai bővítő készlet ESN Egymás mellé fektetett kollektorok hidraulikai összekötéséhez - 2 db 3-szoros tömítettségű, rugalmas kollektorösszekötő - 4 db elzáró klipsz - Szilikonzsír Hidraulikai bővítő készlet ESU tetőre történő szereléskor Egymás fölé fektetett kollektormező soros öszszekötéséhez. Maximum 2 db könyök, maximum 6 db kollektorból álló kol lek tor mező - 1 db 3-szoros tömítettségű, rugalmas öszszekötő hajlított elem, 90 - csőtengely-távolság 171 mm - 1 db vakdugó, 3-szoros tömítettségű - 4 db elzáró klipsz - Szilikonzsír Hidraulikai bővítő készlet BLESU tetőbe történő szereléskor Egymás fölé fektetett kollektormező soros öszszekötéséhez. Maximum 2 db könyök, maximum 6 db kollektorból álló kol lek tor mező - 1 db 3-szoros tömítettségű, rugalmas öszszekötő hajlított elem, 90 - csőtengely-távolság 225 mm - 1 db vakdugó, 3-szoros tömítettségű - 4 db elzáró klipsz - Szilikonzsír Hidraulikai alkatrészkészlet - 3 db O-gyűrű - 1 db elzáró klipsz - Szilikonzsír Csatlakozó önyök, 90 -os, AG ¾", merülőhüvely nélkül

21 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Betontalp Cikkszám Betontalp Hoval UltraSol H, UltraSol eco H síkkollektorhoz 2 db-os, 45 -os dőlésszögű beépített csőtartóval kollektor rögzítéséhez H/Sz/M: 930/190/865 mm Tömeg: 92 kg Kiegészítő súly betontalphoz Ultrasol H, Ultrasol eco H síkkollektorhoz Az ellensúly megnöveléséhez szélterhelésnek fokozottabban kitett területeken vagy magas épületeknél. A kiegészítő súlyok száma a statikai elemzések alapján történik A kollektor magassága a szerelési szint fölött kb. 200 m H/Sz/M: 740/120/200 mm Tömeg kb. 34 kg Védőpaplan alumínium béléssel betontalphoz A tető védelméhez és az egyenetlenségek simításához H/Sz/M: 1000/260/6 mm

22 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok További rögzítő készletek Cikkszám US-DBAV tetőbilincs cseréphez - állítható Tetőre épített UltraSol tartóprofiljainak rögzítéséhez 1 db, US-SHS csavarkészlet nélkül US-DBCV tetőbilincs cseréphez - nagyobb terheléshez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez 1 db, US-SHS csavarkészlet nélkül Nagy terhelhetőségű nemesacél kivitel US-SHS csavarkészlet tetőbilincshez 6 db nemesacél Torx 8x80 csavar Alátétlemez, 2 mm A tetőbilincs kiegyenlítésére Alátétlemez, 3 mm A tetőbilincs kiegyenlítésére US-SS tőcsavar egyes M12x300, gyorsszerelő adapterrel, EPDM-tömítéssel US-DSS tőcsavar dupla M12x300, gyorsszerelő adapterrel, EPDM-tömítéssel US-DBC tetőbilincs hódfarkú cseréphez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 1 db, US-SHS csavarkészlet nélkül US-DBCetőbilincs-készlet palához Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 1 db, US-SHS csavarkészlet nélkül Kalapácsfejű csavarok 2 db csavar és anya US-BFK lemez szorítóprofil Gyorsszerelő adapter M10, komplett Tartóprofil rögzítéséhez Gyorsszerelő adapter M12, komplett Tartóprofil rögzítéséhez 7-22

23 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok További rögzítő készletek Cikkszám Tartóprofil ADKBV rövid alapelem, 1330 mm, komplett Tetőre szereléshez, függőleges Tartóprofil ADLBV hosszú alapelem, 1960 mm, komplett Tetőre szereléshez, függőleges Tartóprofil ADKEV rövid bővítő elem, 1247 mm, komplett Tetőre szereléshez, függőleges, 45-ös profilösszekötővel, komplett Tartóprofil ADLEV hosszú bővítő elem, 1872 mm, komplett Tetőre szereléshez, függőleges 45-ös profilösszekötővel, komplett Tartóprofil ADBH alapelem, 2150 mm, komplett Tetőre szereléshez, vízszintes Tartóprofil ADEH bővítő elem, 2065 mm, komplett Tetőre szereléshez, vízszintes 45-ös profilösszekötővel, komplett Profilösszekötő 45, komplett (önmetsző) csavarral Dőlésszög beállító 20, 30, 45 -os H komplett Függőleges kialakítás 4 db keresztcsatlakozóval, komplett Dőlésszög beállító 20, 30, 45 -os H komplett Vízszintes kialakítás 4 db keresztcsatlakozóval, komplett Szélrács, komplett Vízszintes és függőleges dőlésszög esetén Keresztcsatlakozó, komplett Az dőlésszög beállító rögzítéséhez tartóprofillal Kollektor rögzítő alapkészlet US ADGS - 4 db US kollektor végszorító, komplett - 4 db zárókupak 45 Hoval - 2 db csúszásgátló Kollektor rögzítő bővítőkészlet US ADES - 2 db US kollektor középszorító, komplett - 2 db csúszásgátló

24 7-24 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Egyedi készletek - tetőbe építés Cikkszám Alapkészlet BLGS 1V Készlet 1 db Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - egydarabos kollektor összekötője - egydarabos kollektor lemez-előlap tartóval - egydarabos kollektor ereszlemez - jobb és bal oldali lemez-oldallap Alapkészlet BLGS 2VN Készlet egymás mellé fektetett Hoval UltraSol V, UltraSol eco V kollektorok tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - kollektor összekötők, 2 db kollektorhoz - lemez-előlap 2 db kollektorhoz, tartóval - ereszlemez 2 db kollektorhoz - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1VN Készlet egymás mellé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - köztes kollektor összekötő - köztes lemez-előlap, tartóval - köztes ereszlemez - köztes lemez Bővítő készlet BLES 2VU Készlet egymás fölé fektetett 2 kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1VUN Készlet egymás mellé és fölé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - köztes lemez Bővítő készlet BLES 1VU Készlet egymás fölé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez

25 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Egyedi készletek - tetőbe építés Cikkszám Alapkészlet BLGS 1H Készlet 1 db Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - egydarabos kollektor összekötője - egydarabos kollektor lemez-előlap tartóval - egydarabos kollektor ereszlemez - jobb és bal oldali lemez-oldallap Alapkészlet BLGS 2HN Készlet egymás mellé fektetett 2 db Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - kollektor összekötők, 2 db kollektorhoz - lemez-előlap 2 db kollektorhoz, tartóval - ereszlemez 2 db kollektorhoz - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1HN Készlet egymás mellé fektetett kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - köztes kollektor összekötő - köztes lemez-előlap, tartóval - köztes ereszlemez - köztes lemez Bővítő készlet BLES 2HU Készlet egymás fölé fektetett 2 kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1HUN Készlet egymás mellé és fölé fektetett Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - köztes lemez Bővítő készlet BLES 1HU Készlet egymás fölé fektetett kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez

26 Hoval UltraSol, UltraSol eco napkollektor Rendelési példa Példa egyénileg összeállítású tetőbe építő készletéhez különböző kollektorfelületek esetén Rendelni: 1 x BLGS 1V alapkészlet 1 x BLES 1WU bővítő készlet A Rendelni: 1 x BLGS 1V alapkészlet 1 x BLES 2VU bővítő készlet A Rendelni: 1 x BLGS 1V alapkészlet 1 x BLES 1VN bővítő készlet B B 1 C 2 3 C 4 D Rendelni: 1 x BLGS 1V alapkészlet 2 x BLES 2VU bővítő készlet Rendelni: 1 x BLGS 1V alapkészlet 1 x BLES 1VN bővítő készlet 2 x BLES 2VU bővítő készlet 2 x BLES 1VU bővítő készlet 7-26 D

27 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Cikkszám Köztes lemez - függőleges Takaróléc 2 álló kollektor közötti takaráshoz Köztes lemez - vízszintes Takaróléc 2 fekvő kollektor közötti takaráshoz KBSI rögzítő készlet kollektor tetőbe történő szereléséhez - függőleges Kollektor keresztléchez történő rögzítéséhez A következőből áll: kollektor-tartósín bal + jobb csavarkészlet KBSI rögzítő készlet kollektor tetőbe történő szereléséhez - vízszintes Kollektor keresztléchez történő rögzítéséhez A következőből áll: kollektor-tartósín bal + jobb csavarkészlet

28 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Típus UltraSol UltraSol eco V H V H Optimális hatásfok * % 85,1 85,1 78,6 78,6 a 1 * W/(m 2 K) 4,107 4,107 4,360 4,360 a 2 * W/(m 2 K) 0,016 0,016 0,012 0,012 Referenciafelület Bruttó felület m 2 2,522 2,522 2,522 2,522 Elnyelőfelület m 2 2,4 2,4 2,4 2,4 Abszorberfelület m 2 2,36 2,36 2,36 2,36 Kollektor/burkolat Építési mód Méretek (hossz x szél. x mag) Anyag Öntvénykeret lásd a Mérettáblát Alumínium Tömeg kg Abszorber Felületi megmunkálás Fémkerámia csatlakozó (CERMET) Abszorbciós fok % Emissziós fok % Hőközlő űrtartalma l 2,53 2,92 2,08 2,67 Csővezetés alakja Csatlakozások száma 4 Csatlakozások kivitele Üveglap (átlátszó fedéllel) Csőkígyó Dugaljas csatlakozó Termékleírás Antireflex szolár-biztonsági üveg Szolár-biztonsági üveg Transzmissziós fok % 96,5 96,5 91,3 91,3 Tömörség mm 3,2 Hőszigetelés Anyag Ásványgyapot Hővezető képesség W/(m K) 0,04 0,04 0,04 0,04 Fajlagos hőkapacitás kj/(kg K) Tömörség mm Alkalmazási határok Maximális üzemi hőmérséklet C Maximális üzemi nyomás Megengedett hőközlő anyag Glikol/víz keverék Fajlagos átfolyás kb. l/(h m 2 ) Névleges térfogatáram kb. kollektoronként l/h Kollektor minimális hajlásszöge 20 Kollektor maximális hajlásszöge 88 * Nyílt felületre vonatkoztatva: hatásfok TM = TA esetén TM = a hőközlő anyag átlagos hőmérséklete a kollektorban TA = a környezeti levegő hőmérséklete A műszaki adatok megfelelnek az EN ös szabványnak. 7-28

29 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Hatásfok jelleggörbe Wirkungsgrad Hatásfok UltraSol UltraSol eco Hőmérséklet-különbség Temperaturdifferenz (Tm-Ta) (TM-TA) in K [K] UltraSol UltraSol eco 7-29

30 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Druckverlust [mbar] Volumenstrom [l/m 2 h] Térfogatáram [l/m 2 h] 1 Kollektor 1 kollektor Kollektoren 2 kollektor Kollektoren 3 kollektor Kollektoren 5 Kollektoren 4 kollektor kollektor 6 Kollektoren 6 kollektor 7 kollektor 7 Kollektoren kollektor 8 Kollektoren kollektor 9 Kollektoren kollektor Kollektoren Kollektoren kollektor Kollektoren 12 kollektor Nyomásveszteség UltraSol, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Druckverlust [mbar] Volumenstrom [l/m 2 h] Térfogatáram [l/m 2 h] kollektor 1 Kollektor kollektor Kollektoren 3 kollektor Kollektoren 4 kollektor 4 Kollektoren kollektor 5 Kollektoren 6 kollektor 6 Kollektoren 7 kollektor Kollektoren 8 kollektor 8 Kollektoren

31 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol eco, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Druckverlust [mbar] Térfogatáram Volumenstrom [l/m [l/m 2 h] 2 h] 1 1 Kollektor 1 kollektor Kollektoren 2 kollektor Kollektoren 3 kollektor 4 Kollektoren kollektor 5 Kollektoren kollektor 6 Kollektoren 6 kollektor 7 kollektor 7 Kollektoren kollektor 8 Kollektoren Kollektoren kollektor Kollektoren kollektor Kollektoren 11 kollektor Kollektoren 12 kollektor Nyomásveszteség UltraSol eco, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Druckverlust [mbar] Térfogatáram Volumenstrom [l/m 2 h] h] 1 kollektor 1 Kollektor kollektor Kollektoren 3 kollektor Kollektoren 4 kollektor 4 Kollektoren kollektor 5 Kollektoren 6 kollektor 6 Kollektoren 7 kollektor Kollektoren 8 kollektor 8 Kollektoren 7-31

32 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Druckverlust [mbar] Volumenstrom [l/m 2 h] Térfogatáram [l/m 2 h] 1 kollektor 1 Kollektor kollektor 2 Kollektoren kollektor 3 Kollektoren kollektor Kollektoren ---5 Kollektoren 5 kollektor 6 Kollektoren 6 kollektor 7 kollektor 7 Kollektoren kollektor 8 Kollektoren kollektor 9 Kollektoren Kollektoren kollektor Kollektoren kollektor Kollektoren 12 kollektor Nyomásveszteség UltraSol, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Druckverlust [mbar] Volumenstrom [l/m 2 h] Térfogatáram [l/m 2 h] kollektor 1 Kollektor kollektor Kollektoren 3 kollektor Kollektoren 4 kollektor 4 Kollektoren kollektor 5 Kollektoren 6 kollektor 6 Kollektoren 7 kollektor Kollektoren 8 kollektor 8 Kollektoren

33 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol eco, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Druckverlust [mbar] Térfogatáram Volumenstrom [l/m [l/m 2 h] h] 1 Kollektor 1 kollektor Kollektoren 2 kollektor Kollektoren 3 kollektor 4 Kollektoren kollektor 5 Kollektoren kollektor 6 Kollektoren 6 kollektor 7 kollektor 7 Kollektoren kollektor 8 Kollektoren Kollektoren kollektor Kollektoren kollektor Kollektoren 11 kollektor Kollektoren 12 kollektor Nyomásveszteség UltraSol eco, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Druckverlust [mbar] Térfogatáram [l/m 2 h] Volumenstrom [l/m 2 h] 1 kollektor 1 Kollektor kollektor Kollektoren 3 kollektor Kollektoren 4 kollektor 4 Kollektoren kollektor 5 Kollektoren 6 kollektor 6 Kollektoren 7 kollektor Kollektoren 8 kollektor 8 Kollektoren 7-33

34 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok SL szolárvezeték Flexibilis, nemesacél, bordáscső, anyaga: , készre szigetelve Maximális nyomás 200 C esetén: 10 bar, Üzemi hőmérséklet nemesacélhoz C Típus Csőátmérő Belső átmérő mm Külső átmérő mm Hajlásszög min. mm Repesztőnyomás bar Tömeg g/m Falvastagság mm Űrtartalom SL15 DN15 R ½" 16,6 21, ,18 0,28 SL20 DN20 R ¾" 20,6 26, ,18 0,42 SL25 DN25 R 1" 25,6 31, ,20 0,65 l/m Habszigetelés PVC-szigeteléssel Bordáscső DN 15, 20, 25 Szilikon vezeték a hőmérséklet-érzékelőbe szerelve B H Típus Csőátmérő B mm H mm Hőszigetelés vastagsága (mm) SL15 DN15 R ½" SL20 DN20 R ¾" SL25 DN25 R 1" Fajlagos nyomásveszteség-érték (méterenként) glikol/víz keverék 40/60% és 40 C DN15 Druckverlust [mbar/m] Nyomásveszteség [mbar/m] DN20 Nyomásveszteség Druckverlust [mbar/m] [mbar/m] Térfogatáram (l/h) Volumenstrom [l/h] Térfogatáram Volumenstrom (l/h) [l/h] DN Nyomásveszteség Druckverlust [mbar/m] [mbar/m] Térfogatáram Volumenstrom (l/h) [l/h] 1 mba=100 Pa=0,1 kpa

35 Hoval UltraSol, UltraSol eco napkollektor Méretek UltraSol, UltraSol eco álló kollektor (Méretek mm-ben) 1 Kollektorcsatlakozó ¾", kimenet (Hovall hidraulikai-csatlakozóval) 2 Kollektorcsatlakozó ¾", bemenet (Hovall hidraulikai-csatlakozóval) - Egyoldalas csatlakozás a bal vagy jobb oldalon (nincs Tichelmann) - Felcserélhető csatlakozás lehetséges (Tichelmann) UltraSol, UltraSol eco fekvő kollektor (Méretek mm-ben) 1 Kollektorcsatlakozó ¾", kimenet (Hovall hidraulikai-csatlakozóval) 2 Kollektorcsatlakozó ¾", bemenet (Hovall hidraulikai-csatlakozóval) - Egyoldalas csatlakozás a bal vagy jobb oldlon (nincs Tichelmann) - Felcserélhető csatlakozás lehetséges (Tichelmann) 7-35

36 Hoval UltraSol, UltraSol eco napkollektor Méretek UltraSol, UltraSol eco álló kollektor (Méretek mm-ben) Távolság minimum 1 cserépsor * Csatlakozók és kollektorok szerelése és leszerelése UltraSol, UltraSol eco fekvő kollektor (Méretek mm-ben) Távolság minimum 1 cserépsor * Csatlakozók és kollektorok szerelése és leszerelése 7-36

37 Hoval UltraSol, UltraSol eco napkollektor Méretek Kollektormező tetőbe szerelés fekvő kollektorok esetén (Méretek cm-ben) 1-soros b1 b h h1 Kollektorok száma 2 Magasság h (cm) Bádogozás külső magassága h1 (cm) Kollektor szélessége b (cm) Bádogozás külső szélessége b1 (cm) soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h

38 Hoval UltraSol, UltraSol eco napkollektor Méretek Kollektormező tetőbe szerelés álló kollektorok esetén (Méretek cm-ben) 1-soros b1 Kollektorok száma Magasság h (cm) Bádogozás külső magassága h1 (cm) Kollektor szélessége b (cm) Bádogozás külső szélessége b1 (cm) b h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h

39 Hoval UltraSol, UltraSol eco napkollektor Méretek Tetőre építéshez Állítható tetőbilincs cseréphez (Méretek mm-ben) Tetőbilincs cseréphez, nagyobb terheléshez (Méretek mm-ben) Tetőbilincs agyagpalához tetőre építéshez (Méretek mm-ben) Szerelés betontalpra (Méretek mm-ben) Tetőbilincs hódfarkú cseréphez tetőre építéshez (Méretek mm-ben) Típus Felállítás szöge h a b UltraSol, UltraSol eco 45 * min. 110 * védőpaplannal h a b 7-39

40 Hoval UltraSol, UltraSol eco napkollektor Alkalmazási példák A kollektorsorok csövezése Kollektorsorok egymás mellett UltraSol, UltraSol eco álló kollektorok Csatlakozás: Tichelmann elv szerint 3 vagy S1 TKO 6 Csatlakozás: nem Tichelmann-ban maximális kollektorszám: 12 2 S1 vagy TKO 3 1 maximális kollektorszám: UltraSol, UltraSol eco fekvő kollektorok Csatlakozás: Tichelmann elv szerint 3 vagy S1 TKO 6 Csatlakozás: nem Tichelmann-ban maximális kollektorszám: 12 2 S1 vagy TKO 3 1 maximális kollektorszám: Vezeték a kollektormezőtől (kollektorelőremenő, meleg), rövid vezetékelrendezés választása 4 Szabályozó szelep 2 Vezeték a kollektormezőhöz (kollektorvisszatérő) 5 Vakdugó beépített kézi légtelenítővel 3 S1 Különbségvezérlő érzékelő (csőszerelvény 90 komplett, DN 16, merülő hüvellyel TKO vagy szolárérzékelő 6 Vakdugó 7-40

41 Hoval UltraSol, UltraSol eco napkollektor Alkalmazási példák A kollektorsorok csövezése Kollektorsorok egymás fölött UltraSol, UltraSol eco fekvő kollektorok Csatlakozás: Tichelmann elv szerint 5 S1 vagy TKO UltraSol, UltraSol eco álló kollektorok Csatlakozás: nem Tichelmann-ban kiegyenlítő szeleppel 3 vagy S1 TKO Vezeték a kollektormezőtől (kollektorelőremenő, meleg), rövid vezetékelrendezés választása 4 Szabályozó szelep 2 Vezeték a kollektormezőhöz (kollektorvisszatérő) 5 Vakdugó beépített kézi légtelenítővel 3 S1 Különbségvezérlő érzékelő (csőszerelvény 90 komplett, DN 16, merülő hüvellyel TKO vagy szolárérzékelő 6 Vakdugó 7-41

42 7-42 Hoval síkkollektorok hidraulikus kapcsolása Alkalmazási példák Javasolt csőméretek (réz- vagy nemesacél cső) Glikol/víz keveréke 40/60 % és 50 C Térfogat áram DN x 1 [l/h] [l/perc] v p [m/s] * v [m/s] DN x 1 p * v [m/s] DN x 1 p * v [m/s] DN x 1 p * DN x 1,5 v p [m/s] * DN x 1,5 v p [m/s] * DN x 1,5 v p [m/s] * 125 2,08 0,44 3,10 0,26 1,10 0,17 0,50 0,11 0,20 0,07 0,10 0,04 0,00 0,03 0, ,50 0,53 6,70 0,31 1,30 0,21 0,60 0,13 0,20 0,08 0,10 0,05 0,00 0,03 0, ,92 0,62 8,70 0,37 1,50 0,24 0,70 0,15 0,30 0,10 0,10 0,06 0,00 0,04 0, ,33 0,71 10,90 0,42 3,20 0,28 0,80 0,18 0,30 0,11 0,10 0,07 0,00 0,05 0, ,17 0,88 15,90 0,52 4,60 0,35 1,70 0,22 0,40 0,14 0,20 0,09 0,10 0,06 0, ,00 1,06 21,70 0,63 6,30 0,41 2,40 0,27 0,80 0,17 0,20 0,10 0,10 0,07 0, ,83 1,24 28,30 0,73 8,20 0,48 3,10 0,31 1,10 0,20 0,20 0,12 0,10 0,08 0, ,67 1,41 35,60 0,84 10,30 0,55 3,90 0,35 1,40 0,23 0,50 0,14 0,10 0,09 0, ,50 1,59 43,60 0,94 12,60 0,62 4,70 0,40 1,70 0,25 0,60 0,16 0,10 0,10 0, ,33 1,77 52,40 1,05 15,10 0,69 5,70 0,44 2,00 0,28 0,70 0,17 0,20 0,12 0, ,00 2,12 71,90 1,26 20,70 0,83 7,80 0,53 2,70 0,34 0,90 0,21 0,30 0,14 0, ,67 2,48 94,10 1,46 27,10 0,97 10,10 0,62 3,50 0,40 1,20 0,24 0,40 0,16 0, ,33 2,83 118,90 1,67 34,10 1,11 12,70 0,71 4,40 0,45 1,50 0,28 0,50 0,19 0, ,00 3,18 146,20 1,88 41,90 1,24 15,60 0,80 5,40 0,51 1,90 0,31 0,60 0,21 0, ,67 3,54 175,90 2,09 50,40 1,38 18,80 0,88 6,50 0,57 2,30 0,35 0,70 0,23 0, ,00 4,24 242,60 2,51 69,30 1,66 25,80 1,06 8,90 0,68 3,10 0,41 1,00 0,28 0, ,00 5,31 360,20 3,14 102,70 2,07 38,10 1,33 13,20 0,85 4,60 0,52 1,40 0,35 0, ,17 6,19 473,70 3,66 134,80 2,42 50,00 1,55 17,30 0,99 6,00 0,60 1,90 0,41 0, ,33 7,07 601,00 4,19 170,70 2,76 63,30 1,77 21,80 1,13 7,60 0,69 2,30 0,47 0, ,50 7,96 741,90 4,71 210,40 3,11 77,90 1,99 26,90 1,27 9,30 0,78 2,90 0,52 1, ,67 8,84 896,00 5,23 253,70 3,45 93,90 2,21 32,30 1,41 11,20 0,86 3,50 0,58 1, ,83 9, ,00 5,76 300,70 3,80 111,10 2,43 38,20 1,56 13,20 0,95 4,10 0,64 4, ,00 10, ,00 6,28 351,20 4,14 129,70 2,65 44,60 1,70 15,40 1,04 4,70 0,70 1,90 * v p = = = mbar/m Áramlási ellenállás [m/s] Nyomásveszteség [mbar/m] = Javasolt csőméretek A csövek anyagának kereskedelemben szokásos réz- vagy nemesacél csöveket javasoljuk. Hőszigetelés a beépítének megfelelően: - kültéren fagy- és UV-sugárzási védelemmel ellátott, - beltéren igények szerint tűz- és/vagy érintésvédelemmel.

43 Hoval GFK-2GT nagyfelületű napkollektor 5 és 10 m 2 egységfelülethez Termékleírás Hoval nagyfelületű kollektor GFK-2GT (5 és 10 m² egységfelülethez) Nagyfelületű kollektor termikus szolárberendezéshez 40 m²-nél nagyobb kollektorfelülethez, tetőre és lapostetőre történő szereléshez Alumínium keretű nagyfelületű kollektor Nagyteljesítményű napkollektor, ami nagy elnyelőképességű, bevonatos alumíniumabszorberből áll (abszorpció fok = 0,95, emissziófok = 0,05) Lézerhegesztett abszorberrel és biztonságiszolártakaró üveggel (transzmissziófok = 0,91) Korrózióálló alumínium keretben alumíniumlemez hátfallal Kiváló minőségű hőszigetelés (kőzetgyapot 50 mm) Tetőre és lapostetőre történő szereléshez Kollektorfelület kollektoronként 5 és 10 m² Szállítás Daruval történő szereléshez palettára állítva, csomagolva Minimális kollektorszám szállításonként 2 db Típus Kollektorfelület Abszorberfelület bruttó m² nettó m² GFK-2GT (5) 5,045 4,622 GFK-2GT (10) 10,05 9,17 EN szerinti teljesítmény és minőségi vizsga: Bevizsgálta a bécsi Arsenal Kutatási és vizsgálati GmbH. Vizsgaszám: LT A szolárberendezések kutató és vizsgálati központja (ITW-Stuttgart) által. Vizsgaszám: 08C0L694Q/1 Solar KEYMARK által bevizsgálva: 011-7S2003F VERLÄNGERTE GARANTIEGEPRÜFTE QUALITÄT HOVAL

44 7-44 Hoval GFK-2GT nagyfelületű napkollektor Cikkszámok Nagyfelületű kollektor GFK Cikkszám Nagyfelületű kollektor beépített gyűjtőcsővel, csatlakozáskész a kollektorcsatlakozó készlethez. A nagyfelületű kollektorok szereléséhez az építkezés helyén egy emelődaru szükséges! Kollektor Bruttó- Abszorbertípus felület felület GFK-2GT (5) 5,045 m² 4,622 m² GFK-2GT (10) 10,05 m² 9,17 m² Tartozékok Kollektorcsatlakozó szett AS-GFK Záróelem a nem szükséges kollektor csonkokhoz 4 db 1¼"-os lapostömítésből és 2 db 1¼"-os vakdugóből áll. A szükséges darabszámot az összekapcsolt kollektorok adják meg ,00 Merülőhüvely készlet TS+B11-GFK Merülőhüvely-érzékelő csatlakozócsavarral a kollektor előremenőjébe történő beépítéshez Érzékelő-merülőhüvelyből, 1¼"-os lapostömítésből, 28/22 mm-es szűkítőből, 1¼"/¾"-os szűkítőből és 1¼"-os csavarból áll. Szükséges darabszám: 1x minden külön szabályozott kollektortáblához Javasolt darabszám: 1x összekapcsolt kollektortáblához Kollektorösszekötő szett KVS-GFK 2 db bordáscső-kompenzátor 1¼"-os csavarral 2-es kollektor összekötéséhez, 4 db 1¼"-os lapostömítés Kollektorcsatlakozó szett DN 32-es, 1500 mm hosszú GFK kollektorhoz 2 db, DN 32-es bordáscső belső átmérő: 33 mm külső átmérő: 40 mm falvastagság: 0,3 mm hossz: 1500 mm anyag: nemesacél , egyoldali vörösréz csonkkal átmérő 35 mm falvastagság: 1,5 mm hossz: 100 mm a másik oldal vörösréz forrasztott hüvellyel átmérő: 35 mm x 1¼" forrasztott anyával szigetelés: magashőmérsékletű 14 mm-es szigetelés szigetelés átmérője: 42 mm polietilénből madárcsipkedés ellen védett
