Vizsgálati jegyzőkönyv

Átírás

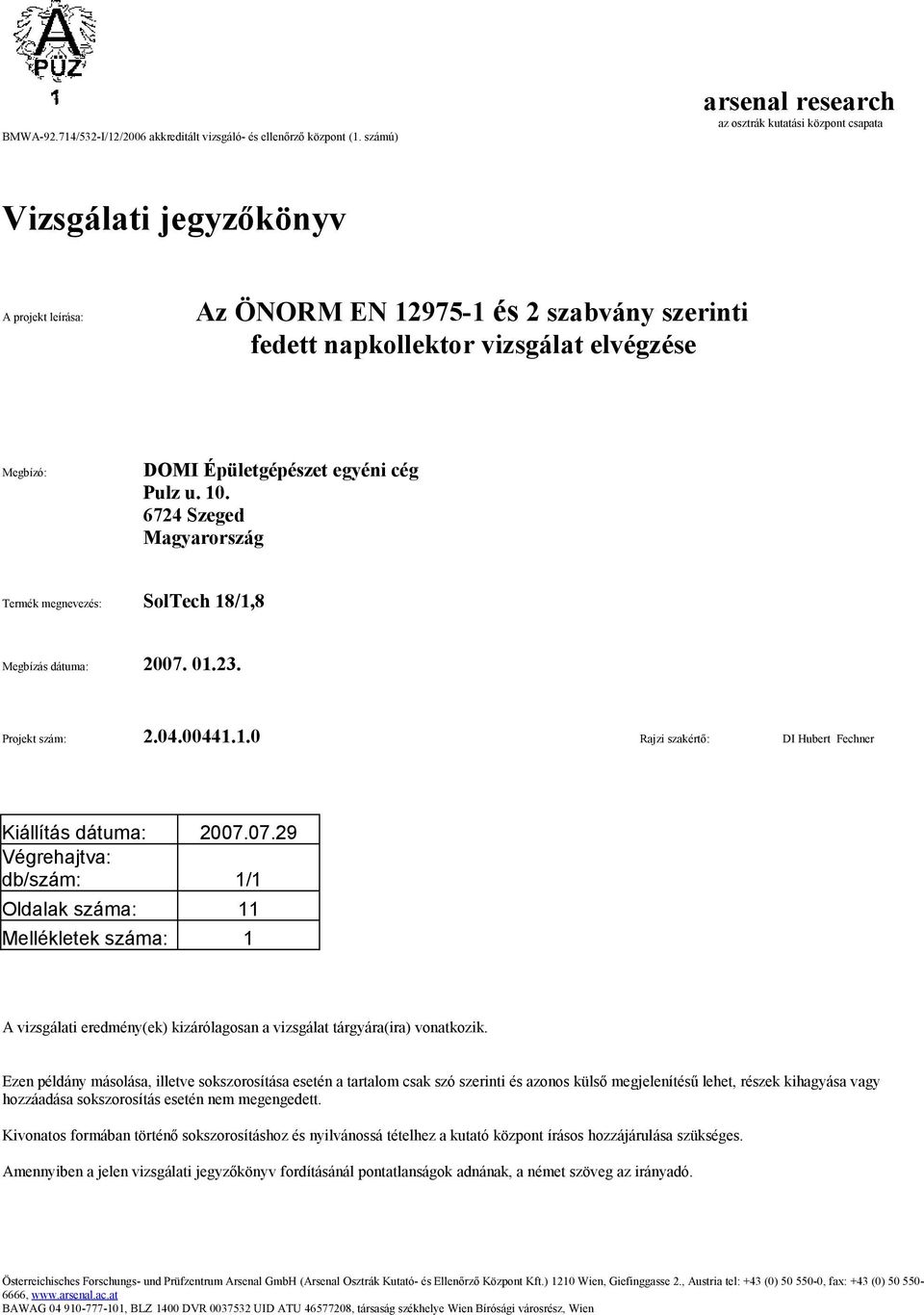

1 BMWA /532-I/12/2006 akkreditált vizsgáló- és ellenőrző központ (1. számú) arsenal research az osztrák kutatási központ csapata Vizsgálati jegyzőkönyv A projekt leírása: Az ÖNORM EN és 2 szabvány szerinti fedett napkollektor vizsgálat elvégzése Megbízó: DOMI Épületgépészet egyéni cég Pulz u Szeged Magyarország Termék megnevezés: SolTech 18/1,8 Megbízás dátuma: Rajzi szakértő: DI Hubert Fechner Kiállítás dátuma: Végrehajtva: db/szám: 1/1 Oldalak száma: 11 Mellékletek száma: 1 A vizsgálati eredmény(ek) kizárólagosan a vizsgálat tárgyára(ira) vonatkozik. Ezen példány másolása, illetve sokszorosítása esetén a tartalom csak szó szerinti és azonos külső megjelenítésű lehet, részek kihagyása vagy hozzáadása sokszorosítás esetén nem megengedett. Kivonatos formában történő sokszorosításhoz és nyilvánossá tételhez a kutató központ írásos hozzájárulása szükséges. Amennyiben a jelen vizsgálati jegyzőkönyv fordításánál pontatlanságok adnának, a német szöveg az irányadó. Österreichisches Forschungs- und Prüfzentrum Arsenal GmbH (Arsenal Osztrák Kutató- és Ellenőrző Központ Kft.) 1210 Wien, Giefinggasse 2., Austria tel: +43 (0) , fax: +43 (0) , BAWAG , BLZ 1400 DVR UID ATU , társaság székhelye Wien Bírósági városrész, Wien

2 Tartalomjegyzék 1. Általános adatok (gyártó adatai) A napkollektor vázlatos ismertetése (a gyártó dokumentumai alapján) A kollektor fényképe Teljesítmény vizsgálat A teljesítményteszt eredményei Teljesítménygörbe (G * szabvány = 1000 W/m -2 ) Szögeltérés korrekciós faktorok Nyomásesés eredményei Kollektor effektív hőkapacitása Stagnációs hőmérséklet Melléklet oldal a 11 oldalból

3 Vizsgálat helye: ÖSTERREICHESSCHES FORSCHUNGS- UND PRÜFZENTRUM ARSENAL GmbH (Arsenal Osztrák Kutató- és Ellenőrző Központ Kft.) A vizsgálati darab beérkezése A vizsgálat időtartama (tól- ig) Lefolytatott vizsgálat EN szerint lefolytatott teljesítményteszt 1. Általános adatok (gyártó adatai) Generál specifikáció Gyártó Cím DOMI Épületgépészet egyéni cég Pulz u Szeged Magyarország Kollektor és ház adatai Kollektor típusa * Vákuumcsöves kollektor Jelölése * SolTech 18/1,8 Szériaszáma * 0001 Szériagyártmány vagy prototípus * prototípus Gyártási év * 2007 Hossza * 2000 Szélessége 1490 Magassága 160 Kollektor üres súlya (kg) 61 Vonatkozó felületek (a vizsgáló laboratórium által meghatározott) Bruttó felület (m2) 2,980 Apertúra felület (m2) 1,845 Aszobens felület (m2) 1,373 Abszorber Vákuumcsöves kollektor duplafalú Abszorber felület felépítse * csővel és heat-pipe-pel, összekötve hőátadó lemezzel Hővezető fémlemez anyaga * aluminium ALU-lemez-hosszak * 8 x 42 ALU-lemez-szélességek * 43,6 ALU-lemez-vastagság * 0,2 Abszorber-cső csatlakoztatási módja * csapos illesztéssel Abszorber felület kialakítása * Aluminium-nitrit Abszorbens koeffiziens α * Emissziós koeffiziens ε * Gyűjtőcső átmérője Ø 22 Abszorber cső méretei Ø 7,9 x 1676 x Ø 15,8 x 111 Szériában a cső vágások száma 1 Szériában párhuzamosan csővágások száma oldal a 11 oldalból

4 Kollektor felépítése Csövek száma 18 Csövek egymástól való távolsága (mm) 80 Vákuumcsövek hossza (mm) 1830 Külső cső átmérője (mm) 58,4 Belső cső átmérője (mm) 43,6 Külső cső transzmiosszófoka * τ Üveg anyaga * bórszilkát Üveg falvastagsága (mm) 1,70 Vákuumizoláció (Pa) * < 5 x 10-3 Az átáramlás fajtája heat-pipe a heat-pipe hőhordozó közege * Gyűtő egység konstrukciója Keret anyaga * rozsdamentes acél Tömítőanyag * szilikon-kaucsuk/parafa Szigetelő anyag * kőzetgyapot Üzemeltetéssel összefüggő adatok Hőhordozó közeg töltőtérfogata * 0,98 Ajánlott hőhordozó közeg * glykol/víz-keverék Ajánlott keverési arány * 40% fagyálló Ajánlott átaramlás (lh-1) * Ajánlott üzemi nyomás (bar) * 2,50 Max. üzemi túlnyomás (bar) * 6,0 Max. üzemi hőmérséklet ( C) * A * -gal jelölt adatok a Megrendelő adatai 4. oldal a 11 oldalból

5 A kollektor vizsgálata Ellenőrzése annak, hogy a kollektornál adatai az ÖNORM-EN szabvány 7. fejezetének megfelelnek-e. Rajzok és adatlapok megadva Rajzszám igen nem Kiadás dátuma igen nem Átdolgozás dátuma igen nem Beépített anyagok felsorolása igen nem Méretmegadás és szerkezeti felépítés igen nem Jelölő tábla megadva Gyártó neve igen nem Kollektor típusa igen nem Szériaszám igen nem Gyártás éve igen nem Bruttó kollektor felület igen nem Maximális üzemi túlnyomás igen nem Stagnációs hőmérséklet 1000 Wm -2 -nél és 30 C-nál igen nem Hőhordozó közeg mennyisége igen nem Kollektor üres súlya igen nem Gyártva (made in.) igen nem Szerelési utasítások megadva Utasítás szállításra és kezelésre igen nem Leírás szerelési eljárásra igen nem Ajánlás villámvédelemre igen nem Ajánlás a kollektor és a hőhordozó közeg csatlakoztatására igen nem Kollektorcsoport szerelése 20m 2 -ig igen nem Ajánlott hőhordozó közeg igen nem Biztonsági intézkedések feltöltésnél, üzemeltetésnél és karbantartásnál igen nem Maximális üzemi túlnyomás igen nem Maximális nyomásesés igen nem Legnagyobb és legkisebb lejtési szög igen nem Karbantartási követelmények igen nem 5. oldal a 11 oldalból

6 arsenal research Vizsgálati jegyzőkönyv Dátum: az osztrák kutatási központ csapata 1.1. Napkollektor vázlatos rajza A A A-A 1.2. Kollektor fotója 6. oldal a 11 oldalból

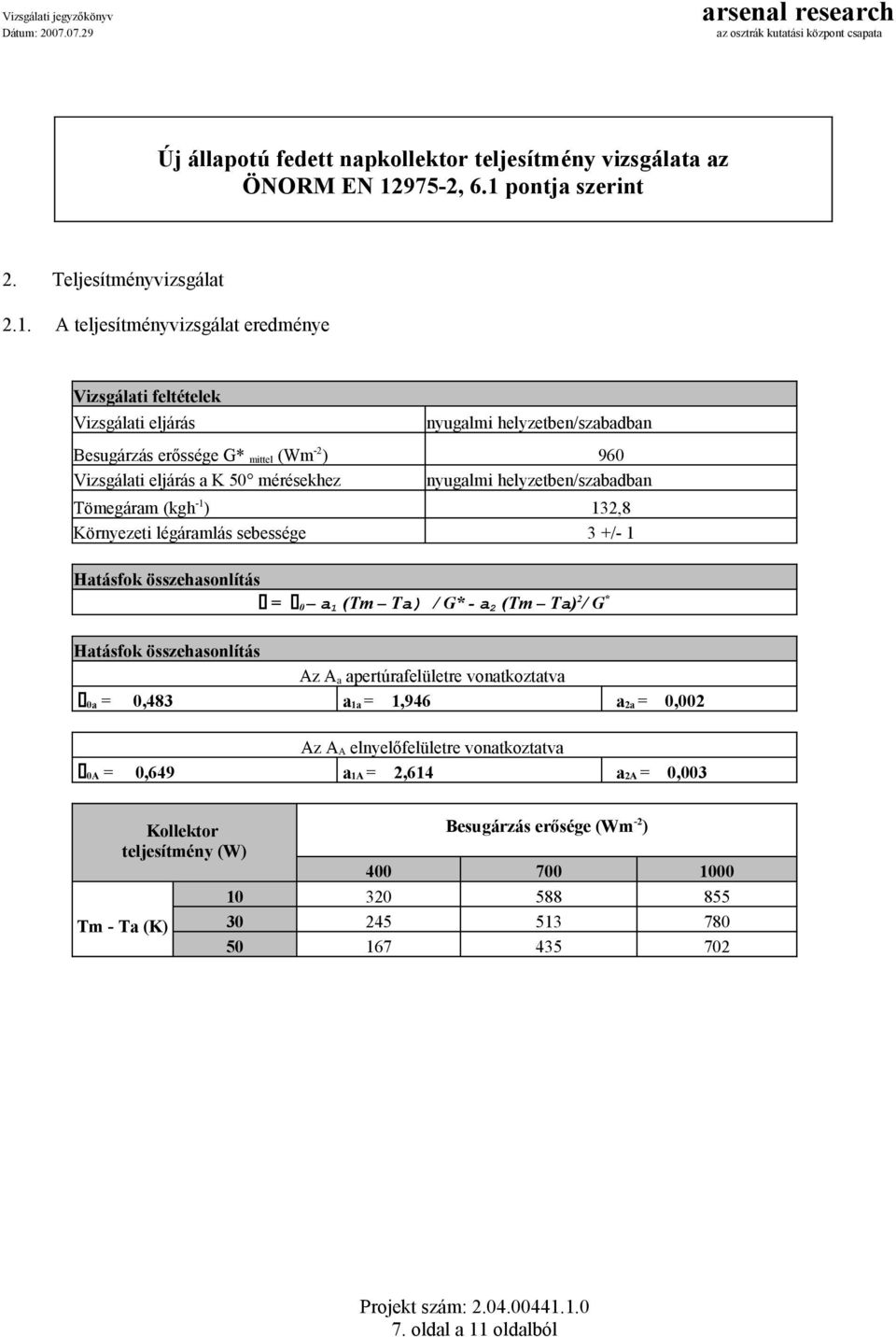

7 Új állapotú fedett napkollektor teljesítmény vizsgálata az ÖNORM EN , 6.1 pontja szerint 2. Teljesítményvizsgálat 2.1. A teljesítményvizsgálat eredménye Vizsgálati feltételek Vizsgálati eljárás nyugalmi helyzetben/szabadban Besugárzás erőssége G* mittel (Wm -2 ) 960 Vizsgálati eljárás a K 50 mérésekhez nyugalmi helyzetben/szabadban Tömegáram (kgh -1 ) 132,8 Környezeti légáramlás sebessége 3 +/- 1 Hatásfok összehasonlítás = 0 a 1 (Tm Ta) / G* - a 2 (Tm Ta) 2 / G * Hatásfok összehasonlítás Az A a apertúrafelületre vonatkoztatva 0a = 0,483 a 1a = 1,946 a 2a = 0,002 Az A A elnyelőfelületre vonatkoztatva 0A = 0,649 a 1A = 2,614 a 2A = 0,003 Kollektor teljesítmény (W) Tm - Ta (K) Besugárzás erősége (Wm -2 ) oldal a 11 oldalból

8 2.2. Teljesítmény jelleggörbe (G * Norm = 1000 Wm -2 ) Leistung je Kollektormodul = teljesítmény kollektor modulonként 2.3 Szögeltérés korrekciós faktor IAM longitudinális ,98 1,00 0,57 IAM tranzverzélis ,11 1,15 1,02 8. oldal a 11 oldalból

9 2.3. A nyomásesés mérés eredményei Elvégzett mérések: Hőhordozó hőmérséklete a kollektorba való belépéskor Hőhordozó közeg tömegárama Hőhordozó nyomásesése a kollektor csatlakozásoknál, a be- és kilépésnél Mérés -szám Térfogatáram (lh -1 ) Hőhordozó hőmérséklete ( C) Tömegáram (kg -1 ) Nyomásesés (mbar) 1 0,00 21,21 0,00 0, ,69 21,85 100,48 0, ,52 21,63 206,10 3, ,92 21,73 301,31 7, ,71 21,47 400,91 12, ,26 21,29 504,28 19, ,29 21,21 766,81 45,03 Nyomásesés jelleggörbe Druckabfall = nyomásesés (mbar) Massenstrom = tömegáram (kgh -1 ) 9. oldal a 11 oldalból

10 2.5. Kollektor effektív hőkapacitása Hőkapacitás számítás C = p i m i c i Abszorber Hőhordozó Hőszigetelés Fedés Anyag Réz Üveg Aluminium Víz-fagyálló 60 : 40 % Kőzetgyapot Üveg Súly (kg) 8,20 18,45 2,70 0,98 1,25 18,45 spec.hőkapacitás (kjkg -1 K1-1 ) 0,39 0,75 0,94 3,70 0,84 0,75 Súlyozó tényező 1,00 1,00 1,00 1,00 0,50 0,39 Beépülő elemek hőkapacitása (kjk -1 ) 3,16 13,84 2,54 3,63 0,53 5,39 Kollektor hőkapacitása C eff (kjk -1 ) 23,69 Apertúra felületre vonatkoztatott hőkapacitás C eff (kjk -1 m -2 ) 12, Stagnáló hőmérséklet Vizsgálati módszer Vizsgálat elvégezve szabadban Tesztfeltételek Kollektor lejtési szög ( ) 45,0 Közepes besugárzási érték a vizsgálat ideje alatt (Wm -2 ) 1084 Közepes környezeti hőmérséklet ( C) 15,6 Közepes környezeti légsebesség (ms -1 ) <1ms -1 Közepes abszorberhőmérséklet ( C) 241,2 Vizsgálat időtartama (min) 65 Az abszorber hőmérsékletérzékelőt direkt az egyik heat-pipe-re erősítettük fel. 10. oldal a 11 oldalból

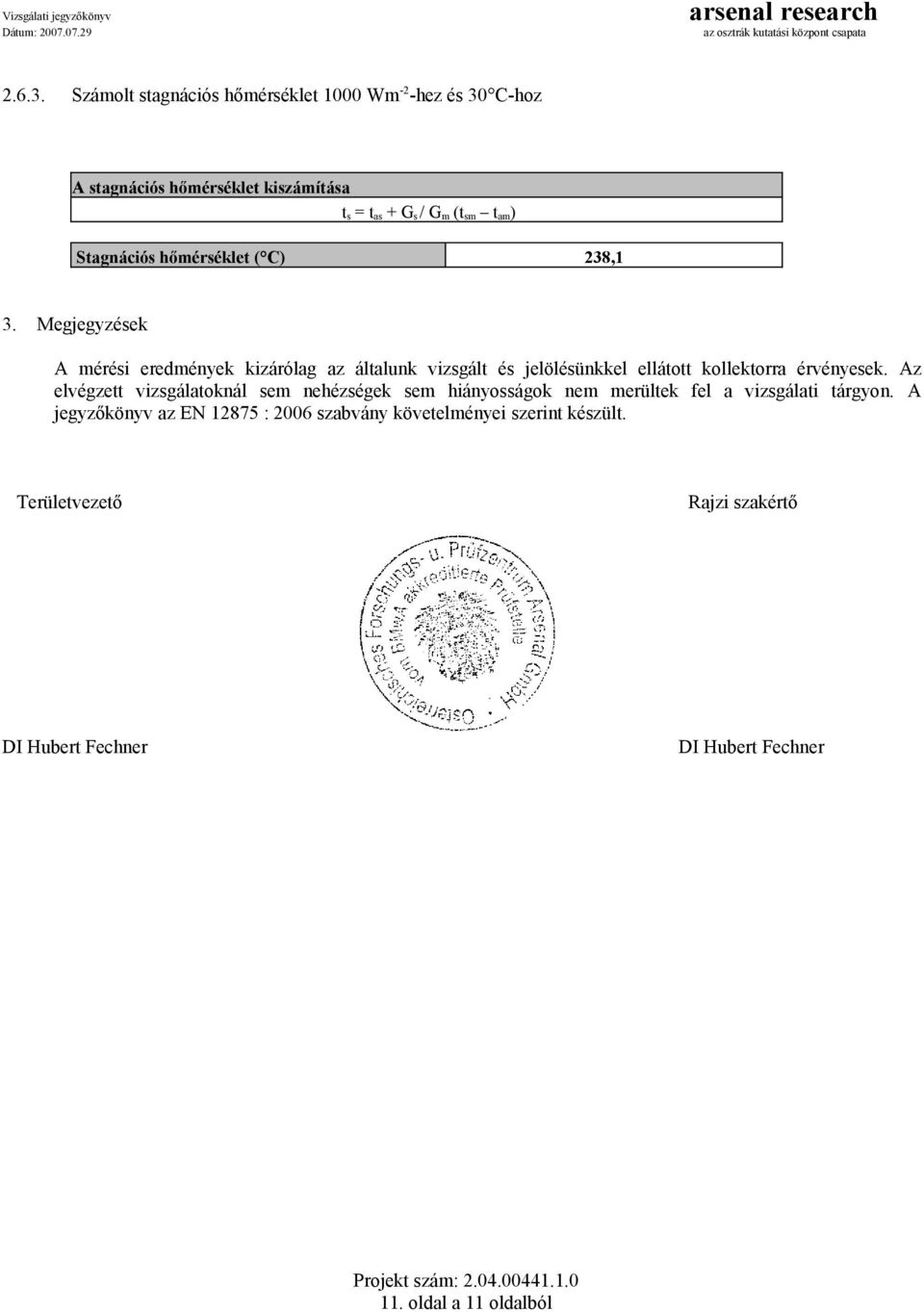

11 Számolt stagnációs hőmérséklet 1000 Wm -2 -hez és 30 C-hoz A stagnációs hőmérséklet kiszámítása t s = t as + G s / G m (t sm t am) Stagnációs hőmérséklet ( C) 238,1 3. Megjegyzések A mérési eredmények kizárólag az általunk vizsgált és jelölésünkkel ellátott kollektorra érvényesek. Az elvégzett vizsgálatoknál sem nehézségek sem hiányosságok nem merültek fel a vizsgálati tárgyon. A jegyzőkönyv az EN : 2006 szabvány követelményei szerint készült. Területvezető Rajzi szakértő DI Hubert Fechner DI Hubert Fechner 11. oldal a 11 oldalból

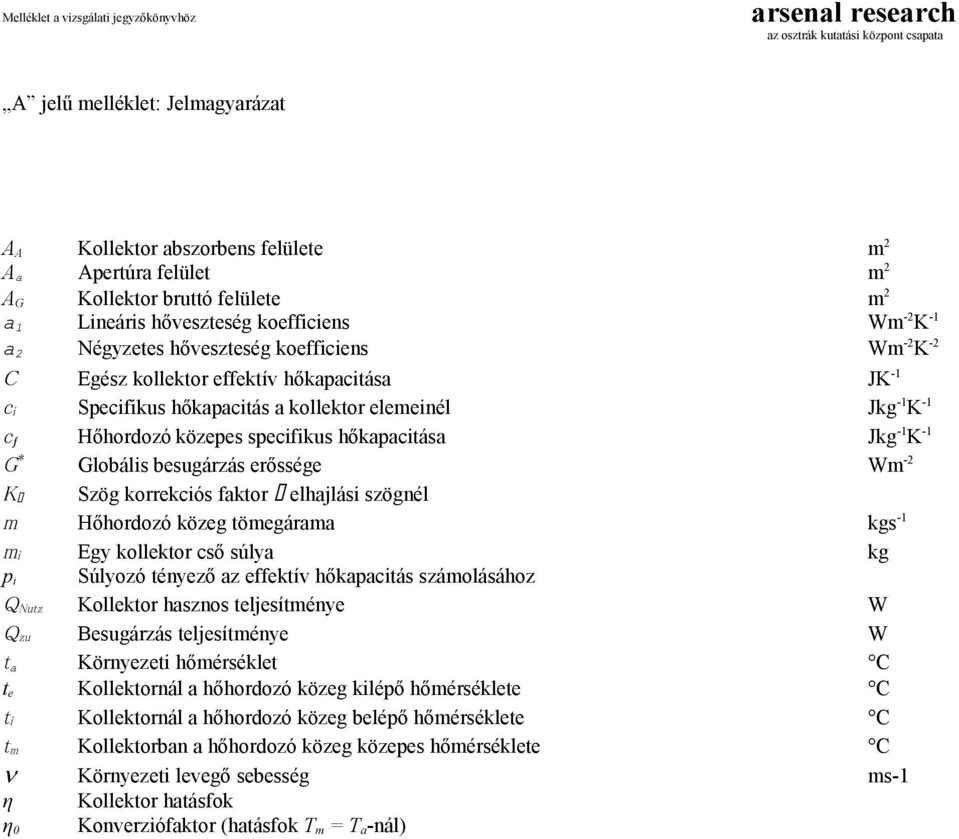

12 Melléklet a vizsgálati jegyzőkönyvhöz arsenal research az osztrák kutatási központ csapata A jelű melléklet: Jelmagyarázat A A Kollektor abszorbens felülete m 2 A a Apertúra felület m 2 A G Kollektor bruttó felülete m 2 a 1 Lineáris hőveszteség koefficiens Wm -2 K -1 a 2 Négyzetes hőveszteség koefficiens Wm -2 K -2 C Egész kollektor effektív hőkapacitása JK -1 ci Specifikus hőkapacitás a kollektor elemeinél Jkg -1 K -1 c ƒ Hőhordozó közepes specifikus hőkapacitása Jkg -1 K -1 G * Globális besugárzás erőssége Wm -2 K Szög korrekciós faktor elhajlási szögnél m Hőhordozó közeg tömegárama kgs -1 mi Egy kollektor cső súlya kg p i Súlyozó tényező az effektív hőkapacitás számolásához QNutz Kollektor hasznos teljesítménye W Qzu Besugárzás teljesítménye W t a Környezeti hőmérséklet C t e Kollektornál a hőhordozó közeg kilépő hőmérséklete C ti Kollektornál a hőhordozó közeg belépő hőmérséklete C tm Kollektorban a hőhordozó közeg közepes hőmérséklete C Környezeti levegő sebesség ms-1 η Kollektor hatásfok Konverziófaktor (hatásfok T m = T a -nál) η 0
