Tartalomjegyzék. Napkollektorok. Verziószám: V UltraSol, UltraSol eco

Átírás

1 Tartalomjegyzék Verziószám: V Oldal Napkollektorok UltraSol, UltraSol eco Termékleírás 3 Cikkszámok 4 Mûszaki adatok 27 Méretek 34 Tervezési szempontok 39 Alkalmazási példák 44 ESR/UVR szolár-szabályozók Termékleírás 47 Cikkszámok 48 Mûszaki adatok 50 Alkalmazási példák 51 Szolár szerelvénycsoport Termékleírás 53 Cikkszámok 54 Mûszaki adatok 58 Méretek 62 Tervezési szempontok 65 Szolár hőátadó modulok Termékleírás 67 Cikkszámok 68 Mûszaki adatok 69 Méretek 71 Alkalmazási példák 72 Hoval TopTronic E szolármodul Termékleírás 73 Cikkszámok 78 Mûszaki adatok 82 Alkalmazási példák 83 Szolár tervezési szempontok Általános utasítások és alkotóelemek 85 Kollektoradatok 86 Alkalmazási irányelvek 87 Tervezési javaslatok

2 7-2

3 Hoval UltraSol, UltraSol eco napkollektor Termékleírás Hoval UltraSol síkkollektor Nagyteljesítményű, üvegezett síkkollektor a napenergia termikus hasznosításához Optimális hatásfok 85,1% Szolárüveg tükröződésmentes felülettel (AR) Fekvő és álló kivitelben Tetőre, lapostetőre és tetőbe történő beépítéshez Teljes felületű alumínium abszorber kiváló szelektív bevonattal Sárga réz csőkígyó Alaktartó alumínium öntvény keretben Kiváló minőségű ásványgyapot hőszigetelés (20 mm) Egymásba dugható kollektorcsatlakozások Stagnálási hőmérséklet 167 C Hoval UltraSol eco síkkollektor Üvegezett síkkollektor a napenergia termikus hasznosításához Optimális hatásfok 78,6% Szolárüveg tükröződésmentes felület (AR) nélkül Fekvő és álló kivitel Tetőre, lapostetőre és tetőbe történő beépítéshez Teljes felületű alumínium abszorber Sárga réz csőkígyó Alaktartó alumínium öntvény keretben Kiváló minőségű ásványgyapot hőszigetelés (20 mm) Egymásba dugható kollektorcsatlakozások Stagnálási hőmérséklet 167 C Síkkollektor Típus Szerelési helyzet Bruttó kollektor- Abszorberfelület felület m 2 m 2 UltraSol V függőleges 2,52 2,36 UltraSol H vízszintes 2,52 2,36 UltraSol eco V függőleges 2,52 2,36 UltraSol eco H vízszintes 2,52 2,36 Szállítás UltraSol, UltraSol eco Maximum 8 db kollektor palettánként Rögzítő készlet Tetőre történő szerelésnél a tető síkjával párhuzamosan vagy 0 -os, 30 -os, 45 -os dőlésszögben. A következőkből áll: - Alépítmény és hidraulika - Tetőre szerelés rögzítő elemei Az alépítmény a következő típusú tetőkapcsolathoz alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar - helyszíni szerelés gyorsszerelő adapterrel Lapos tetőre történő beépítés 45 -os betontalppal - fekvő kollektorokhoz Tetőbe történő beépítés - fekvő és álló kollektorokhoz Solar KEYMARK által bevizsgálva: 011-7S 227F (UltraSol) 011-7S 228F (UltraSol eco) Szolár csővezeték SL Nemesacél bordáscső szolár fűtőkörhöz, anyaga: Alacsony zajszintű, nyomásálló és párazáró Csőszigetelés szintetikus kaucsukból, FCKW-mentes Hőmérséklet érzékelőhöz beépített szilikonkábel Időjárásálló, UV-álló és PVC-mentes védőborítás Végnélküli csőrendszer a gyors és egyszerű telepítéshez Szállítás Kompletten csomagolva. Csatlakozó készlet Csatlakozó készlet a Hoval UltraSol és UltraSol eco síkkollektorok ¾"-os szolár-szerelvénycsoportra (pl. SAG20) történő csatlakoztatásához R ¾"/ Rp ¾" csatlakozókhoz alkalmas Szállítás Külön csomagolva 7-3

4 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok UltraSol, UltraSol eco síkkollektor Cikkszám Hoval UltraSol Nagyteljesítményű síkkollektor szolár rendszerhez, hőközlő folyadékként glikol/víz keverékkel Szelektív bevonatos abszorber Optimális hatásfok 85,1% UltraSol Síkkollektor - álló szerelés Kollektorfelület UltraSol Brutto Netto típus m 2 m 2 Kollektorok száma db 1V 2,52 2, V 5,04 4, V 7,56 7, V 10,08 9, V 12,60 11, V 15,12 14, V 17,64 16, V 20,16 18, Síkkollektor - fekvő szerelés Kollektorfelület UltraSol Brutto Netto típus m 2 m 2 Kollektorok száma db 1H 2,52 2, H 5,04 4, H 7,56 7, H 10,08 9, H 12,60 11, H 15,12 14, H 17,64 16, H 20,16 18, Hoval UltraSol eco Síkkollektor szolár rendszerhez, hőközlő folyadékként glikol/víz keverékkel Szelektív bevonatos abszorber Optimális hatásfok 78,6% UltraSol eco Síkkollektor - álló szerelés Kollektorfelület UltraSol Brutto Netto típus m 2 m 2 Kollektorok száma db 1V 2,52 2, V 5,04 4, V 7,56 7, V 10,08 9, V 12,60 11, V 15,12 14, V 17,64 16, V 20,16 18, Síkkollektor - fekvő szerelés Kollektorfelület Kollektorok száma db UltraSol típus Brutto m 2 Netto m 2 1H 2,52 2, H 5,04 4, H 7,56 7, H 10,08 9, H 12,60 11, H 15,12 14, H 17,64 16, H 20,16 18,

5 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre szerelés Tetőre építés rögzítő készlete álló és fekvő kollektorok tető síkjával párhuzamos, egymás melletti szereléséhez Alépítmény és hidraulika Cikkszám Beton-, agyag- és hódfarkú cserép tetőátvezetést a Tartozékoknál találja. - Hoval UltraSol, UltraSol eco síkkollektorhoz - Tetőr síkjával párhuzamos szereléshez - Az alépítmény a következő típusú szereléshez alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar - Minimális tetőlejtés: 20 A következőkből áll: - Komplett szerelési anyag (tetőátvezetés nélkül) - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő 0 Álló kollektorok száma kollektortáblánként db Rögzítő készlet 1 AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V AD0V Fekvő kollektorok száma kollektortáblánként db Rögzítő készlet 0 1 AD0H AD0H AD0H AD0H AD0H AD0H

6 7-6 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre szerelés Tetőre építés rögzítő készlete álló és fekvő kollektorok egymás melletti szereléséhez, a tető síkjához képest 20, 30, 45 -os dőlésszöggel Alépítmény és hidraulika Cikkszám Beton-, agyag- és hódfarkú cserép tetőátvezetést a Tartozékoknál találja. - Hoval UltraSol, UltraSol eco síkkollektorhoz - Tető síkjához képest 20, 30, 45 -os dőlésszöggel szereléshez - Az alépítmény a következő típusú szereléshez alkalmas: - betoncserép - hódfarkú cserép - pala és eternit - lemez szorítóprofil - tőcsavar A következőkből áll: - Komplett szerelési anyag - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Szög felállításhoz, 20, 30, 45 -ban állítható 20, 30, 45 Álló kollektorok száma kollektortáblánként db Rögzítő készlet 1 AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V AD20-45V , 30, 45 Fekvő kollektorok száma kollektortáblánként db Rögzítő készlet 1 AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H AD20-45H os dőlésszög külön kérésre

7 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Tetőre építés rögzítő készlete Cikkszám A megrendelendő készletek számát a Tervezési szempontoknál találja. Tetőbilincs-készlet cseréphez - állítható Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db tetőbilincs - csavarkészlet US-SHS Tetőbilincs-készlet cseréphez - nagyobb terheléshez Megnövekedett statikus követelmények esetén a tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db tetőbilincs - csavarkészlet US-SHS Alátétlemez, 2 mm A tetőbilincs kiegyenlítésére Alátétlemez, 3 mm A tetőbilincs kiegyenlítésére Tetőbilincs-készlet hódfarkú cseréphez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db tetőbilincs - csavarkészlet US-SHS - kalapácsfejű csavarok Tetőbilincs-készlet palához/eternit síkpalához Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db tetőbilincs - csavarkészlet US-SHS - kalapácsfejű csavarok Szorítóprofil készlet Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db szorítóprofil - kalapácsfejű csavarok

8 7-8 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Cikkszám Tőcsavar-készlet egyes Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db tőcsavar M12-2 db gyorsszerelő adapter M12, komplett Tőcsavar-készlet dupla Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db dupla tőcsavar US-DSS - kalapácsfejű csavarok Betontalp csavarkészlet Tetőre épített UltraSol tartóprofiljainak rögzítéséhez A következőkből áll: - 2 db menetes szár M10x150-2 db gyorsszerelő adapter M10, komplett

9 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Lapostetőre szerelés Betontalp Lapostetőre szerelés szerelőkészlete - betontalpra fekvő kollektorok egymás melletti szereléséhez Cikkszám 45 -os betontalp - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Lapostetőre szereléshez, 45 -os dőlésszöggel - Betontalppal A következőkből áll: - két részes betontalp - tömeg: 92 kg - Védőpaplan alumínium béléssel - Komplett szerelési anyag - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel a kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Szög felállításhoz, 20, 30, 45 -ban állítható Kollektorok száma kollektortáblánként db Rögzítő készlet 1 FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H FDBS45H Kiegészítő súly betontalphoz Ultrasol H, Ultrasol eco H síkkollektorhoz Az ellensúly megnöveléséhez szélterhelésnek fokozottabban kitett területeken vagy magas épületeknél. A kiegészítő súlyok száma a statikai elemzések alapján történik A kollektor magassága a szerelési szint fölött kb. 200 m H/Sz/M: 740/120/200 mm Tömege kb. 34 kg Megjegyzés A holtsúly tervezését (megengedett tető terhelés, szélterhelés, hótehelés...) az adott alkalmazás szerint a tervezési szempontoknak megfelelően kell megválasztani, és statikussal/építészmérnökkel ellenőriztetni. 7-9

10 7-10 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete álló kollektorok egymás melletti szereléséhez Tetőbe szerelés álló kollektorok egymás melletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugók, kézi légtelenítő - Lemezkeret bevonatos alumíniumból, RAL 7016 Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 1 IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV IDNV

11 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete fekvő kollektorok egymás melletti szereléséhez Cikkszám Tetőbe szerelés fekvő kollektorok egymás melletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet 1 IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH IDNH

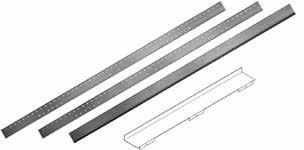

12 7-12 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete álló kollektorok egymás feletti szereléséhez Cikkszám Tetőbe szerelés álló kollektorok egymás feletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet IDUV-2U IDUV-2U-2N IDUV-2U-3N IDUV-3U-2N

13 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe Tetőbe építés rögzítő készlete fekvő kollektorok egymás feletti szereléséhez Cikkszám Tetőbe szerelés fekvő kollektorok egymás feletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret a cseréptetőbe - Minimális tetőlejtés: 25 (bádogozás) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel - Lemezkeret bevonatos alumíniumból, RAL 7016 Kollektorok száma kollektortáblánként db Rögzítő készlet IDNH-3U IDNH-3U-2N

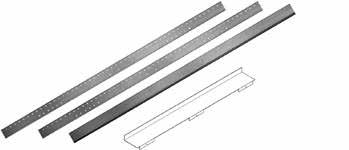

14 7-14 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete álló kollektorok egymás melletti szereléséhez Tetőbe szerelés álló kollektorok egymás melletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 1 IDNV-1 - ob IDNV-2 - ob IDNV-3 - ob IDNV-4 - ob IDNV-5 - ob IDNV-6 - ob IDNV-7 - ob IDNV-8 - ob IDNV-9 - ob IDNV-10 - ob IDNV-11 - ob IDNV-12 - ob Megjegyzés Vörösrézlemez összekötésben a kollektor alumínium keretével nem megengedett. Ónozott rézlemez lehetséges.

15 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete fekvő kollektorok egymás melletti szereléséhez Tetőbe szerelés fekvő kollektorok egymás melletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet 1 IDNH-1 - ob IDNH-2 - ob IDNH-3 - ob IDNH-4 - ob IDNH-5 - ob IDNH-6 - ob IDNH-7 - ob IDNH-8 - ob IDNH-9 - ob IDNH-10 - ob IDNH-11 - ob IDNH-12 - ob Megjegyzés Vörösrézlemez összekötésben a kollektor alumínium keretével nem megengedett. Ónozott rézlemez lehetséges. 7-15

16 7-16 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete álló kollektorok egymás feletti szereléséhez Tetőbe szerelés álló kollektorok egymás feletti szerelése - Hoval UltraSol V, UltraSol eco V síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - összekötő cső az alsó és felső kollektorsor összekötéséhez - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet IDUV-2U - ob IDUV-2U-2N - ob IDUV-2U-3N - ob IDUV-3U-2N - ob Megjegyzés Vörösrézlemez összekötésben a kollektor alumínium keretével nem megengedett. Ónozott rézlemez lehetséges.

17 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Szerelés tetőbe, lemezkeret kialakítása vevőoldali feladat Tetőbe építés rögzítő készlete fekvő kollektorok egymás feletti szereléséhez Tetőbe szerelés fekvő kollektorok egymás feletti szerelése - Hoval UltraSol H, UltraSol eco H síkkollektorhoz - Tetőbe történő szerelésre - Lemezkeret nélkül - Lemezkeret a cseréptetőbe - Minimális tetőlejtést a vevő által készített lemezkeret határozza meg (nem lehet kevesebb 20 -nál) - Párazáró alátét szükséges A következőkből áll: - Komplett szerelési anyag a keresztlécre történő rögzítéshez - Hidraulikus kollektor összekötések és csatlakozások: - 3-szoros tömítettségű, rugalmas, összekötő csövek - 1 db 90 -os könyök merülőhüvellyel kollektorérzékelőhöz, 1 db 90 -os könyök - vakdugó kézi légtelenítővel Cikkszám Kollektorok száma kollektortáblánként db Rögzítő készlet IDUH-3U - ob IDUH-3U-2N - ob Megjegyzés Vörösrézlemez összekötésben a kollektor alumínium keretével nem megengedett. Ónozott rézlemez lehetséges. 7-17

18 7-18 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Hoval szolárvezetékek Cikkszám Flexibilis, nemesacél, bordáscső szolár fűtési körhöz, anyaga: , készre szigetelve. Beépített szilikonvezeték a hőmérséklet-érzékelőhöz. Időjárásálló, UV-álló és klórmentes védőburkolat. Szolárvez. Névl. csőátmérő Hossz Típus m SL 1515 DN15 15 SL 1520 DN15 20 SL 1525 DN15 25 SL 2015 DN20 15 SL 2020 DN20 20 SL 2025 DN20 25 SL 2515 DN25 15 SL 2520 DN25 20 SL 2525 DN Kollektorcsatlakozó-készlet előremenő/visszatérő A szolárvezeték kollektorra történő csatlakoztatásához. A szolárvezeték oldalán fémtömítéssel, a kollektor oldalán lapostömítéssel ellátott (PTFE, 260 C-ig hőálló teflon). Méret Csatlakozó csavarzat DN15 Rp ¾" DN20 Rp ¾" DN25 Rp ¾" Szerelvénycsoport csatlakozó-készlet előremenő/visszatérő A szolárvezeték ¾"es szerelvénycsoportra (SAG 20 vagy történő csatlakoztatásához. A szolárvezeték oldalán fémtömítéssel, a kollektor oldalán lapostömítéssel ellátott (PTFE, 260 C-ig hőálló teflon). Méret Csatlakozó csavarzat DN15 Rp ¾" DN20 Rp ¾" DN25 Rp ¾" T-idom készlet előremenő/visszatérő Több kollektormező közös szolárvezetékre történő összekötéséhez. Fémtömítéssel ellátott. DN 15 (minden három csatlakozás) DN 20 (minden három csatlakozás) DN 25 (minden három csatlakozás) Összekötő kupplung szolár-csővezeték meghosszabbításához. Típus Csatlakozás VKSL15 DN 15-ös szolárvezetékhez VKSL20 DN 20-as szolárvezetékhez VKSL25 DN 25-ös szolárvezetékhez

19 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Cikkszám WES csatlakozó készlet DN 20, 1 m A kollektormező és a vevő általi szereléssel lefektetett csővezeték között. 2 db nemesacél bordáscső 13 mm-es PEhőszigeteléssel, csatlakozó csa varkötéssel, ¾"-os, ill. 22x1x100 mm-es forrasztott vörösrézcsonkkal, Hossza: 1000 mm WES csatlakozó készlet DN 20, 3 m A kollektormező és a vevő általi szereléssel lefektetett csővezeték között. 2 db nemesacél bordáscső 13 mm-es PEhőszigeteléssel, csatlakozó csa varkötéssel, ¾"-os, ill. 22x1x100 mm-es forrasztott vörösrézcsonkkal, Hossza: 3000 mm Roppantógyűrűs csatlakozó WES csatlakozó készlethez AG ¾ -es roppantógyűrű 22x1 mm-es vörösréz végelemhez alkalmas további acélcsöves szereléshez Tartozékok Készre kevert szolár-fagyvédő PowerCool DC 923-PXL propilénglikol bázisú lágyított vizes keverék korrózióvédelemmel, fagyállóság: -23 C-ig 30 kg belső tartalommal, műanyagkannában Szolár-fagyvédelmi koncentrátum PowerCool DC 924-PXL propilénglikol bázisú, vízzel keverhető, korrózióvédelemmel fagyállóság: -20 C-ig 40% keverési aránynál, 10 kg belső tartalommal, műanyagkannában

20 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Hidraulikai készletek Cikkszám Hidraulikai alapkészlet GS Kollektormező hidraulikai csatlakoztatásához A következőkből áll: - 1 db 90 -os könyök, AG ¾" külső menettel - 1 db 90 -os könyök, AG ¾" külső menettel, merülőhüvellyel kollektorérzékelőhöz - 1 db légtelenítő dugó - 1 db vakdugó - 4 db elzáró klipsz Szilikonzsír 3-szoros tömítettségű kollektorcsatlakozás Hidraulikai alapkészlet GS Kollektormező hidraulikai csatlakoztatásához betontalpra történő rögzítésnél A következőkből áll: - 1 db egyenes csatlakozó, AG ¾" - 1 db 90 -os könyök, AG ¾", merülőhüvellyel kollektorérzékelőhöz - 1 db légtelenítő dugó - 1 db vakdugó - 4 db elzáró klipsz Szilikonzsír 3-szoros tömítettségű kollektorcsatlakozás Hidraulikai bővítő készlet ESN Egymás mellé fektetett kollektorok hidraulikai összekötéséhez A következőkből áll: - 2 db 3-szoros tömítettségű, rugalmas kollektorösszekötő - 4 db elzáró klipsz - Szilikonzsír Hidraulikai bővítő készlet ESU tetőre történő szereléskor Egymás fölé fektetett kollektormező soros összekötéséhez. Maximum 2 db könyök, maximum 6 db kollektorból álló kol lek tor mező A következőkből áll: - 1 db 3-szoros tömítettségű, rugalmas öszszekötő hajlított elem, 90 - csőtengely-távolság 171 mm - 1 db vakdugó, 3-szoros tömítettségű - 4 db elzáró klipsz - Szilikonzsír Hidraulikai bővítő készlet BLESU tetőbe történő szereléskor Egymás fölé fektetett kollektormező soros összekötéséhez. Maximum 2 db könyök, maximum 6 db kollektorból álló kol lek tor mező A következőkből áll: - 1 db 3-szoros tömítettségű, rugalmas öszszekötő hajlított elem, 90 - csőtengely-távolság 225 mm - 1 db vakdugó, 3-szoros tömítettségű - 4 db elzáró klipsz - Szilikonzsír Hidraulikai alkatrészkészlet A következőkből áll: - 3 db O-gyűrű - 1 db elzáró klipsz - Szilikonzsír Csatlakozó könyök, 90 -os, AG ¾", merülőhüvely nélkül Csatlakozó szerelvény egyenes, AG ¾" kollektoroldal háromszororsan tömített

21 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok További rögzítő készletek Cikkszám US-DBAV tetőbilincs cseréphez - állítható Tetőre épített UltraSol tartóprofiljainak rögzítéséhez 1 db, US-SHS csavarkészlet nélkül US-DBCV tetőbilincs cseréphez - nagyobb terheléshez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez. 1 db, US-SHS csavarkészlet nélkül Nagy terhelhetőségű nemesacél kivitel US-SHS csavarkészlet tetőbilincshez 6 db nemesacél Torx 8x80 csavar Alátétlemez, 2 mm A tetőbilincs kiegyenlítésére Alátétlemez, 3 mm A tetőbilincs kiegyenlítésére Tőcsavar US-SS egyes M12x300, gyorsszerelő adapterrel, EPDM-tömítéssel dupla tőcsavar US-DSS M12x300, gyorsszerelő adapterrel, EPDM-tömítéssel US-DBC tetőbilincs hódfarkú cseréphez Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 1 db, US-SHS csavarkészlet nélkül US-DBCetőbilincs-készlet palához Tetőre épített UltraSol tartóprofiljainak rögzítéséhez - 1 db, US-SHS csavarkészlet nélkül Kalapácsfejű csavarok 2 db csavar és anya US-BFK lemez szorítóprofil Gyorsszerelő adapter M10, komplett Tartóprofil rögzítéséhez Gyorsszerelő adapter M12, komplett Tartóprofil rögzítéséhez Tőcsavar M12x300 CR EPDM-tömítéssel anya és hatlapú anya

22 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok További rögzítő készletek Cikkszám Tartóprofil ADKBV rövid alapelem, 1330 mm, komplett Tetőre szereléshez, függőleges Tartóprofil ADLBV hosszú alapelem, 1960 mm, komplett Tetőre szereléshez, függőleges Tartóprofil ADKEV rövid bővítő elem, 1247 mm, komplett Tetőre szereléshez, függőleges, 45-ös profilösszekötővel, komplett Tartóprofil ADLEV hosszú bővítő elem, 1872 mm, komplett Tetőre szereléshez, függőleges 45-ös profilösszekötővel, komplett Tartóprofil ADBH alapelem, 2150 mm, komplett Tetőre szereléshez, vízszintes Tartóprofil ADEH bővítő elem, 2065 mm, komplett Tetőre szereléshez, vízszintes 45-ös profilösszekötővel, komplett Profilösszekötő 45, komplett (önmetsző) csavarral Dőlésszög beállító 20, 30, 45 -os H komplett Függőleges kialakítás 4 db keresztcsatlakozóval, komplett Dőlésszög beállító 20, 30, 45 -os H komplett Vízszintes kialakítás 4 db keresztcsatlakozóval, komplett Szélrács, komplett Vízszintes és függőleges dőlésszög esetén Keresztcsatlakozó, komplett Az dőlésszög beállító rögzítéséhez tartóprofillal Kollektor rögzítő alapkészlet US ADGS 4 db US kollektor végszorító, komplett 4 db zárókupak 45 Hoval 2 db csúszásgátló Kollektor rögzítő bővítőkészlet US ADES 2 db US kollektor középszorító, komplett és 2 db csúszásgátló Kollektor rögzítő bővítőkészlet US BSES 2 db kollektor közötti bilincsből áll, betonalapra rögzítéshez a kollektorok között, komplett Kollektor rögzítő bővítőkészlet US BSEG 4 db kollektorbilincsből áll, kezdő- és zárókollektorok betonalapra rögzítéshez, komplett

23 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Egyedi készletek - betontalp Cikkszám Betontalp Hoval UltraSol H, UltraSol eco H síkkollektorhoz 2 db-os, 45 -os dőlésszögű beépített csőtartóval kollektor rögzítéséhez H/Sz/M: 930/190/865 mm Tömeg: 92 kg Kiegészítő súly betontalphoz Ultrasol H, Ultrasol eco H síkkollektorhoz Az ellensúly megnöveléséhez szélterhelésnek fokozottabban kitett területeken vagy magas épületeknél. A kiegészítő súlyok száma a statikai elemzések alapján történik A kollektor magassága a szerelési szint fölött kb. 200 m H/Sz/M: 740/120/200 mm Tömeg kb. 34 kg Védőpaplan alumínium béléssel betontalphoz A tető védelméhez és az egyenetlenségek simításához H/Sz/M: 1000/260/6 mm

24 7-24 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Egyedi készletek - tetőbe építés Cikkszám Alapkészlet BLGS 1V Készlet 1 db Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - egydarabos kollektor összekötője - egydarabos kollektor lemez-előlap tartóval - egydarabos kollektor ereszlemez - jobb és bal oldali lemez-oldallap Alapkészlet BLGS 2VN Készlet egymás mellé fektetett Hoval UltraSol V, UltraSol eco V kollektorok tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - kollektor összekötők, 2 db kollektorhoz - lemez-előlap 2 db kollektorhoz, tartóval - ereszlemez 2 db kollektorhoz - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1VN Készlet egymás mellé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - köztes kollektor összekötő - köztes lemez-előlap, tartóval - köztes ereszlemez - köztes lemez Bővítő készlet BLES 2VU Készlet egymás fölé fektetett 2 kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1VUN Készlet egymás mellé és fölé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - köztes lemez Bővítő készlet BLES 1VU Készlet egymás fölé fektetett kiegészítő Hoval UltraSol V, UltraSol eco V kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez

25 Hoval UltraSol, UltraSol eco napkollektor Cikkszámok Egyedi készletek - tetőbe építés Cikkszám Alapkészlet BLGS 1H Készlet 1 db Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - egydarabos kollektor összekötője - egydarabos kollektor lemez-előlap tartóval - egydarabos kollektor ereszlemez - jobb és bal oldali lemez-oldallap Alapkészlet BLGS 2HN Készlet egymás mellé fektetett 2 db Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez. A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - kollektor összekötők, 2 db kollektorhoz - lemez-előlap 2 db kollektorhoz, tartóval - ereszlemez 2 db kollektorhoz - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1HN Készlet egymás mellé fektetett kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez. A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - köztes kollektor összekötő - köztes lemez-előlap, tartóval - köztes ereszlemez - köztes lemez Bővítő készlet BLES 2HU Készlet egymás fölé fektetett 2 kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez. A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez Bővítő készlet BLES 1HUN Készlet egymás mellé és fölé fektetett Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez. A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - köztes lemez Bővítő készlet BLES 1HU Készlet egymás fölé fektetett kiegészítő Hoval UltraSol H, UltraSol eco H kollektor tetőbe történő szereléséhez. A következőkből áll: - kollektor-rögzítősín - rögzítőanyag - távtartó - középlemez összekötővel - jobb és bal oldali lemez-oldallap - köztes lemez Köztes lemez 2 kollektor között takaráshoz Takaróléc 2 álló kollektor közötti takaráshoz Takaróléc 2 fekvő kollektor közötti takaráshoz Tetőbe épített kollektor rögzítő készlete keresztlécre történő rögzítéshez. balos kollektortartólécből és jobbos csavarkészletből áll KBSI függőleges KBSI vízszintes

26 Hoval UltraSol, UltraSol eco napkollektor Rendelési példa Példa egyénileg összeállítású tetőbe építő készletéhez különböző kollektorfelületek esetén Rendelni: 1 x BLGS 1V alapkészlet 1 x BLES 1VU bővítő készlet Rendelni: 1 x BLGS 2VN alapkészlet 1 x BLES 2VU bővítő készlet Rendelni: 1 x BLGS 2VN alapkészlet 1 x BLES 1 VN bővítő készlet Rendelni: 1 x BLGS 2VN alapkészlet 2 x BLES 2VU bővítő készlet Rendelni: 1 x BLGS 2VN alapkészlet 1 x BLES 1VN bővítő készlet 2 x BLES 2VU bővítő készlet 2 x BLES 1VUN bővítő készlet 7-26

27 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Típus UltraSol UltraSol eco V H V H Optimális hatásfok * % 85,1 85,1 78,6 78,6 a 1 * W/(m 2 K) 4,107 4,107 4,360 4,360 a 2 * W/(m 2 K) 0,016 0,016 0,012 0,012 Referenciafelület Bruttó felület m 2 2,522 2,522 2,522 2,522 Elnyelőfelület m 2 2,4 2,4 2,4 2,4 Abszorberfelület m 2 2,36 2,36 2,36 2,36 Kollektor/burkolat Építési mód Öntvénykeret Méretek (hossz x szél. x mag) lásd a Mérettáblát Anyag Alumínium Tömeg kg Abszorber Felületi megmunkálás Fémkerámia csatlakozó (CERMET) Abszorbciós fok % Emissziós fok % Hőközlő űrtartalma l 2,53 2,92 2,08 2,67 Csővezetés alakja Csőkígyó Csatlakozások száma 4 Csatlakozások kivitele Dugaljas csatlakozó Üveglap (átlátszó fedéllel) Termékleírás Antireflex szolár-biztonsági üveg Szolár-biztonsági üveg Transzmissziós fok % > 95,0 > 95,0 91,4 91,4 Tömörség mm 3,2 Hőszigetelés Anyag Ásványgyapot Hővezető képesség W/(m K) 0,04 0,04 0,04 0,04 Fajlagos hőkapacitás kj/(kg K) Tömörség mm Alkalmazási határok Stagnációs hőmérséklet C Maximális üzemi nyomás Megengedett hőközlő anyag Glikol/víz keverék Fajlagos átfolyás kb. l/(h m 2 ) Névleges térfogatáram kb. kollektoronként l/h Kollektor minimális hajlásszöge 20 Kollektor maximális hajlásszöge 88 * Nyílt felületre vonatkoztatva: hatásfok TM = TA esetén TM = a hőközlő anyag átlagos hőmérséklete a kollektorban TA = a környezeti levegő hőmérséklete A műszaki adatok megfelelnek az EN ös szabványnak. 7-27

28 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Hatásfok jelleggörbe 800 W/m 2 besugárzásnál Hatásfok Hőmérséklet-különbség (Tm-Ta) [K] UltraSol UltraSol eco 7-28

29 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor kollektor kollektor kollektor kollektor Nyomásveszteség UltraSol, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor 7-29

30 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol eco, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor kollektor kollektor kollektor kollektor Nyomásveszteség UltraSol eco, álló kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor

31 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor kollektor kollektor kollektor kollektor Nyomásveszteség UltraSol, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor 7-31

32 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok Nyomásveszteség UltraSol eco, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozással Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] 1 kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor kollektor kollektor kollektor kollektor Nyomásveszteség UltraSol eco, fekvő kivitel Víz-glikol keverék (34%, 15 C) Tichelmann szerinti csatlakozás nélkül Nyomásveszteség [mbar] Térfogatáram [l/m 2 h] kollektor kollektor kollektor kollektor kollektor 6 kollektor 7 kollektor kollektor

33 Hoval UltraSol, UltraSol eco napkollektor Műszaki adatok SL szolárvezeték Flexibilis, nemesacél, bordáscső, anyaga: , készre szigetelve Maximális nyomás 200 C esetén: 10 bar, Üzemi hőmérséklet nemesacélhoz C Típus Csőátmérő Belső átmérő mm Külső átmérő mm Hajlásszög min. mm Repesztőnyomás bar Tömeg g/m Falvastagság mm Űrtartalom SL15 DN15 R ½" 16,6 21, ,18 0,28 SL20 DN20 R ¾" 20,6 26, ,18 0,42 SL25 DN25 R 1" 25,6 31, ,20 0,65 l/m Habszigetelés PVC-szigeteléssel Bordáscső DN 15, 20, 25 Szilikon vezeték a hőmérséklet-érzékelőbe szerelve B H Típus Csőátmérő B mm H mm Hőszigetelés vastagsága (mm) SL15 DN15 R ½" SL20 DN20 R ¾" SL25 DN25 R 1" Fajlagos nyomásveszteség-érték (méterenként) glikol/víz keverék 40/60% és 40 C DN15 Druckverlust [mbar/m] Nyomásveszteség [mbar/m] DN20 Nyomásveszteség Druckverlust [mbar/m] [mbar/m] Térfogatáram (l/h) Térfogatáram (l/h) DN25 Nyomásveszteség Druckverlust [mbar/m] [mbar/m] Térfogatáram (l/h) 1 mba=100 Pa=0,1 kpa 7-33

34 Hoval UltraSol, UltraSol eco napkollektor Méretek UltraSol, UltraSol eco álló kollektor (Méretek mm-ben) 1 Kollektorcsatlakozó ¾", kimenet (Hovall hidraulikai-csatlakozóval) 2 Kollektorcsatlakozó ¾", bemenet (Hovall hidraulikai-csatlakozóval) - Egyoldalas csatlakozás a bal vagy jobb oldalon (nincs Tichelmann) - Felcserélhető csatlakozás lehetséges (Tichelmann) UltraSol, UltraSol eco fekvő kollektor (Méretek mm-ben) 1 Kollektorcsatlakozó ¾", kimenet (Hovall hidraulikai-csatlakozóval) 2 Kollektorcsatlakozó ¾", bemenet (Hovall hidraulikai-csatlakozóval) Egyoldalas csatlakozás a bal vagy jobb oldlon (nincs Tichelmann) - Felcserélhető csatlakozás lehetséges (Tichelmann)

35 Hoval UltraSol, UltraSol eco napkollektor Méretek UltraSol, UltraSol eco álló kollektor (Méretek mm-ben) Távolság minimum 1 cserépsor * Csatlakozók és kollektorok szerelése és leszerelése UltraSol, UltraSol eco fekvő kollektor (Méretek mm-ben) Távolság minimum 1 cserépsor * Csatlakozók és kollektorok szerelése és leszerelése 7-35

36 Hoval UltraSol, UltraSol eco napkollektor Méretek Kollektormező tetőbe szerelés fekvő kollektorok esetén (Méretek cm-ben) 1-soros b1 b h h1 Kollektorok száma 2 Magasság h (cm) Bádogozás külső magassága h1 (cm) Kollektor szélessége b (cm) Bádogozás külső szélessége b1 (cm) soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h

37 Hoval UltraSol, UltraSol eco napkollektor Méretek Kollektormező tetőbe szerelés álló kollektorok esetén (Méretek cm-ben) 1-soros b1 Kollektorok száma Magasság h (cm) Bádogozás külső magassága h1 (cm) Kollektor szélessége b (cm) Bádogozás külső szélessége b1 (cm) b h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h soros b1 b Kollektorok száma Magasság h Bádogozás külső magassága h1 Kollektor szélessége b Bádogozás külső szélessége b1 összes soronként (cm) (cm) (cm) (cm) h h

38 B E F B E B E F B E Hoval UltraSol, UltraSol eco napkollektor Méretek Tetőre építéshez Állítható tetőbilincs cseréphez (Méretek mm-ben) Tetőbilincs cseréphez, nagyobb terheléshez (Méretek mm-ben) A C D Uwagi/Bemergungen: 30 Tetőbilincs agyagpalához 235 tetőre építéshez (Méretek mm-ben) ,5 19, Szerelés betontalpra (Méretek mm-ben) D D C 9 C Data/Datum: Data/Datum: Waga/Gewicht: Waga/Gewicht: ,52 kg/stk 70 Wykończenie/Bearbeintung: 0,52 kg/stk Edenstahl Edenstahl 1: :2 70 Wykończenie/Bearbeintung: Materiał/Material: Materiał/Material: Skala/Maßstab: Skala/Maßstab: Rysunek zatwierdził/ Zeichnung freigegeben: Rysunek zatwierdził/ Zeichnung freigegeben: Nazwa rysunku/benennung: Nazwa rysunku/benennung: Indeks/index: mgr inż. Mirosław Domagalski mgr inż. Mirosław Domagalski Dachhaken Biberschwanz Dachhaken Biberschwanz A Indeks/index: A Wersję elektroniczną sporządził/ Elektronische Form erstellt von: Wersję elektroniczną sporządził/ Elektronische Form erstellt von: mgr inż. Radosław Gajos Nr rys./zg.-nr.: mgr inż. Radosław Gajos Nr rys./zg.-nr.: Format/Format: A4 Format/Format: A Tel Tel ul.kluczborska 29 ul.kluczborska Chorzów Chorzów alumero@alumero.pl alumero@alumero.pl 5 Uwagi/Bemergungen: Uwagi/Bemergungen: A Tetőbilincs hódfarkú cseréphez tetőre építéshez 30 (Méretek mm-ben) A D C A 60 c d c e c Típus Felállítás szöge h a b c d e d c h a b UltraSol, UltraSol eco 45 * min * védőpaplannal 7-38

39 Hoval UltraSol, UltraSol eco napkollektor Tervezési javaslatok A kollektorsorok csövezése Kollektorsorok egymás mellett UltraSol, UltraSol eco álló kollektorok Csatlakozás: Tichelmann elv szerint 3 S1 vagy TKO1 Típustábla kollektor Csatlakozás: nem Tichelmann-ban 3 S1 vagy TKO kollektor UltraSol, UltraSol eco fekvő kollektorok Csatlakozás: Tichelmann elv szerint S1 vagy TKO kollektor Típustábla Vezeték a kollektormezőtől (kollektorelőremenő, meleg), rövid vezetékelrendezés választása 2 Vezeték a kollektormezőhöz (kollektorvisszatérő) Csatlakozás: nem Tichelmann-ban 3 S1 TKO1 Különbségvezérlő érzékelő (csőszerelvény 90 ¾") vagy szolárérzékelő 3 S1 vagy TKO1 5 5 Vakdugó beépített kézi légtelenítővel 6 Vakdugó kollektor

40 7-40 Hoval UltraSol, UltraSol eco napkollektor Tervezési javaslatok A kollektorsorok csövezése Kollektorsorok egymás fölött UltraSol, UltraSol eco fekvő kollektorok Csatlakozás: Tichelmann elv szerint Típustábla S1 vagy TKO UltraSol, UltraSol eco álló kollektorok Csatlakozás: nem Tichelmann-ban kiegyenlítő szeleppel 3 S1 vagy TKO1 Típustábla Vezeték a kollektormezőtől (kollektorelőremenő, meleg), rövid vezetékelrendezés választása 2 Vezeték a kollektormezőhöz (kollektorvisszatérő) 3 S1 TKO1 Különbségvezérlő érzékelő (csőszerelvény 90 ¾") vagy szolárérzékelő 4 Szabályozószelep 5 Vakdugó beépített kézi légtelenítővel 6 Vakdugó

41 Hoval UltraSol, UltraSol eco napkollektor Tervezési javaslatok Statikai méretezéshez segítség A következő követelmények és előírásoknak kell megfelelni: Helyi vonatkozó szabványok és előírások A kivitelező a felelős az érvényben lévő vonatkozó szabványok és előírások betartásáért. Általános jellegű információ a statikához Telepítés csak megfelelő teherbírású tetőn vagy tartószerkezeten engedélyezett. Alapvető szükségszerűség, hogy a tető vagy a tartószerkezet teherbírását a kollektorok telepítése előtt Statikus Mérnök ellenőrizze. A teljes tetőfelület vizsgálata a DIN 1055 szabvány 4 és 5 része alapján végzendő, különös tekintettel nagy hó- vagy szélteher esetén. A helyi körülmények minden szempontját figyelembe kell venni (szél, venturi hatás, örvény, stb.) amely növelheti a födémterhelést. Tetőrögzítés-rendszerek Az ilyen rendszereknél különös figyelemmel kell lenni a fa tartószerkezet anyag minőségére, tekintettel a csavarkötések tartósságára a kollektorok rögzítésénél. A helyi hó- és széltehernek megfelelően kell meghatározni a tetőcsatlakozások, alátámasztások számát. A hó- és szélterheléseket a helyileg illetékes hatóságoktól kell megkérni. Amennyiben a tetőrögzítők maximális terhelésnek vannak kitéve, akkor az alakjuk deformációja elkerülhetetlen, a tetőrögzítő és a cserép közötti érintkezés gyakran nem elkerülhető. Következésképpen fémlemeztetőt javaslunk ahol nagy hó- és szélteher várható. A tetőcsatlakozó szettek száma alapvetően a számított minimális darabszámnak megfelelően meghatározott, de figyelemmel kell lenni az épület adott jellemzőire, szerkezetére és a rögzíthetőségre is. A terhelést a szállított rögzítő szerkezettel kell átvinni a tetőre.az épülethez történő csavarkötések erőátviteli méretezése jelen kalkulációnak nem része, azt ettől függetlenül kell elvégezni. A szél szívóhatásának megelőzése céljából a kollektorokat tilos a tető szélére vagy annak közelébe telepíteni. A vonatkozó előírásokat kell betartani ebben az esetben. Amikor növelt dőlésszöget alkalmaznak, akkor a kollektor felső éle nem kerülhet a tető gerince fölé. A kollektorok nem kerülhetnek a tető magasabb részeiről lezúduló hó útjába annak érdekében, hogy a kollektor-mezőt ne érhesse extra terhelés. Amennyiben hófogókat helyeznek el magasabb dőlésszögű tetőn, akkora tetőt statikai szempontból ellenőrizni. Tetőre építés Az 1. táblázat a maximális hó- és a szélterhelést mutatja a szarufatávolságok függvényében. Az értékeket a helyi viszonyoknak megfelelően kell ellenőrizni, és statikus / építőmérnök által kiszámítani. Tabelle 1 Szarufa távolsága 1000 mm Szarufa távolsága 900 mm Szarufa távolsága mm Szarufa távolsága mm max. hóterhelés max. szélterhelés max. hóterhelés max. szélterhelés max. hóterhelés max. szélterhelés max. hóterhelés max. szélterhelés [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] [kn/m 2 ] Tetőbilincs-készlet cseréphez - állítható AD0V 1,0 0,6 1,0 0,7 1,3 0,7 1,0 0,7 AD20-45V nem megengedett 1,2 0,7 1,0 0,7 AD0H 1,0 0,5 0,5 0,5 1,1 0,7 0,7 0,7 AD20-45H nem megengedett 1,0 0,7 0,7 0,7 Tetőbilincs-készlet cseréphez nagyobb terhelésnél AD0V 1,0 1,0 1,4 1,0 2,3 1 2,8 1,0 AD20-45V nem megengedett 1,7 0,8 2,0 0,8 AD0H 1,8 1,0 0,8 1,0 1,8 1 2,0 1,0 AD20-45H nem megengedett 1,5 0,8 1,5 0,8 Tetőbilincs-készlet palához AD0V nem megengedett 1,1 0,7 1,0 0,7 AD0H nem megengedett 0,8 0,7 0,9 0,7 Tetőbilincs-készlet hódfarkú cseréphez AD0V nem megengedett 0,2 0,7 0,1 0,7 AD0H nem megengedett 0 0,6 0,1 0,7 Tőcsavar AD0V nem megengedett 0,6 0,7 0,6 0,7 AD0H nem megengedett 0,6 0,7 0,6 0,7 7-41

42 7-42 Hoval UltraSol, UltraSol eco napkollektor Tervezési javaslatok A 2. táblázat a tetőre szerelés rögzítő elemeinek kiszámított minimális számát mutatja a tervezett kollektorok számához, figyelmen kívül hagyva a tető és az épületszerkezet objektspecifikus körülményeit. Az értékeket a helyi adottságok és a tetőszerkezet állapota szerint ellenőrizni kell, és statikus / építőmérnök által kiszámítani. Hosszirányú hőtágulás A profilok hosszirányú hőtágulását a nyári és a téli nagy hőmérsékletkülönbségnek köszönhetően figyelembe kell venni. A tartóprofilok között min 4 cm távolságot kell tartani 12 m-enként. Következésképpen, maximum 10 függőleges vagy 6 vízszintes kollektort lehet sorbakötni. Az egyes kollektormezők közötti távolság minimum 10 cm. Tetőrögzítő készlet minimális száma (1 készlet = 2 rögzítési pont) UltraSol V /UltraSol eco V Kollektorok száma Szarufa távolsága 1000 mm Szarufa távolsága 900 mm Szarufa távolsága 800 mm Szarufa távolsága 700 mm Szarufa távolsága 600 mm Szarufa távolsága 500 mm UltraSol H /UltraSol eco H Kollektorok száma Szarufa távolsága 1000 mm Szarufa távolsága 900 mm Szarufa távolsága 800 mm Szarufa távolsága 700 mm Szarufa távolsága 600 mm Szarufa távolsága 500 mm Betontalp kiválasztása Meghatározó tényezők: referenciamagasság szélsebesség -> Referencia-fordulatszám földrajzi kategóriák A H referenciamagassága [m] jelzi a kollektor felső szélének a magasságát a talajtól. Referencia-sebesség vb, 0 az EN szerint: A megadott sebességek maximum 4 kollektorból álló kollektorsorra érvényesek. Az adatok határértékek, amelytől kezdve a napkollektoros rendszer billenhet vagy csúszikhat. GK = földrajzi kategóriák H =< 5 m H =< 10 m H =< 15 m H =< 20 m H =< 25 m Var 1 GK II Vb,0 [m/s] 12,7 11,7 11,1 10,8 10,5 GK III 14,7 13,6 12,9 12,5 12,1 GK IV 19,2 17,7 16,8 16,3 15,8 Var 2 GK II 12,8 12,8 12,1 11,6 11,2 GK III 14,8 14,8 14,0 13,4 13,0 GK IV 19,4 19,4 18,3 17,5 17,0 Var 3 GK II 14,3 14,3 14,3 13,6 13,0 GK III 16,6 16,6 16,6 15,7 15,1 GK IV 21,7 21,7 21,7 20,5 19,7 Var 1 Felállítás betontalppal Var 2 Felállítás betontalppal és 1 db kiegészítő súllyal Var 3 Felállítás betontalppal és 4 db kiegészítő súllya Tömeg: kb. 92 kg Tömeg: kb. 126 kg Tömeg: kb. 228 kg Földrajzi kategóriák EN szerint: GK 0 Tavak, nyílt tengerre néző tengerpart GK I Tavak vagy csekély növényzettel rendelkező területek akadályok nélkül GK II Gyér növényzettel fedett terület, mező, illetve részlegesen fákkal, épületekkel borított (az egymástól való távolság legalább a magasság 20-szorosa) GK III Növényzettel összefüggően fedett terület vagy épületekkel tarkított terület, ahol azok egymástól való távolsága kisebb, mint a magasság 20-szorosa (p. falvak, külváros, erdő) GK IV Olyan területek amelyek legalább 15%-át épületek foglalják el, s az átlagmagasság több, mint 15 m

43 Hoval síkkollektorok hidraulikus kapcsolása Tervezési javaslatok Javasolt csőméretek (réz- vagy nemesacél cső) Glikol/víz keveréke 40/60 % és 50 C Térfogatáram DN x 1 [l/h] [l/perc] v p [m/s] * v [m/s] DN x 1 p * v [m/s] DN x 1 p * v [m/s] DN x 1 p * DN x 1,5 v p [m/s] * DN x 1,5 v p [m/s] * DN x 1,5 v p [m/s] * 125 2,08 0,44 3,10 0,26 1,10 0,17 0,50 0,11 0,20 0,07 0,10 0,04 0,00 0,03 0, ,50 0,53 6,70 0,31 1,30 0,21 0,60 0,13 0,20 0,08 0,10 0,05 0,00 0,03 0, ,92 0,62 8,70 0,37 1,50 0,24 0,70 0,15 0,30 0,10 0,10 0,06 0,00 0,04 0, ,33 0,71 10,90 0,42 3,20 0,28 0,80 0,18 0,30 0,11 0,10 0,07 0,00 0,05 0, ,17 0,88 15,90 0,52 4,60 0,35 1,70 0,22 0,40 0,14 0,20 0,09 0,10 0,06 0, ,00 1,06 21,70 0,63 6,30 0,41 2,40 0,27 0,80 0,17 0,20 0,10 0,10 0,07 0, ,83 1,24 28,30 0,73 8,20 0,48 3,10 0,31 1,10 0,20 0,20 0,12 0,10 0,08 0, ,67 1,41 35,60 0,84 10,30 0,55 3,90 0,35 1,40 0,23 0,50 0,14 0,10 0,09 0, ,50 1,59 43,60 0,94 12,60 0,62 4,70 0,40 1,70 0,25 0,60 0,16 0,10 0,10 0, ,33 1,77 52,40 1,05 15,10 0,69 5,70 0,44 2,00 0,28 0,70 0,17 0,20 0,12 0, ,00 2,12 71,90 1,26 20,70 0,83 7,80 0,53 2,70 0,34 0,90 0,21 0,30 0,14 0, ,67 2,48 94,10 1,46 27,10 0,97 10,10 0,62 3,50 0,40 1,20 0,24 0,40 0,16 0, ,33 2,83 118,90 1,67 34,10 1,11 12,70 0,71 4,40 0,45 1,50 0,28 0,50 0,19 0, ,00 3,18 146,20 1,88 41,90 1,24 15,60 0,80 5,40 0,51 1,90 0,31 0,60 0,21 0, ,67 3,54 175,90 2,09 50,40 1,38 18,80 0,88 6,50 0,57 2,30 0,35 0,70 0,23 0, ,00 4,24 242,60 2,51 69,30 1,66 25,80 1,06 8,90 0,68 3,10 0,41 1,00 0,28 0, ,00 5,31 360,20 3,14 102,70 2,07 38,10 1,33 13,20 0,85 4,60 0,52 1,40 0,35 0, ,17 6,19 473,70 3,66 134,80 2,42 50,00 1,55 17,30 0,99 6,00 0,60 1,90 0,41 0, ,33 7,07 601,00 4,19 170,70 2,76 63,30 1,77 21,80 1,13 7,60 0,69 2,30 0,47 0, ,50 7,96 741,90 4,71 210,40 3,11 77,90 1,99 26,90 1,27 9,30 0,78 2,90 0,52 1, ,67 8,84 896,00 5,23 253,70 3,45 93,90 2,21 32,30 1,41 11,20 0,86 3,50 0,58 1, ,83 9, ,00 5,76 300,70 3,80 111,10 2,43 38,20 1,56 13,20 0,95 4,10 0,64 4, ,00 10, ,00 6,28 351,20 4,14 129,70 2,65 44,60 1,70 15,40 1,04 4,70 0,70 1,90 * v p = = = mbar/m Áramlási ellenállás [m/s] Nyomásveszteség [mbar/m] = Javasolt csőméretek A csövek anyagának kereskedelemben szokásos réz- vagy nemesacél csöveket javasoljuk. Hőszigetelés a beépítének megfelelően: - kültéren fagy- és UV-sugárzási védelemmel ellátott, - beltéren igények szerint tűz- és/vagy érintésvédelemmel. 7-43

44 7-44 Hoval UltraSol, UltraSol eco napkollektor Alkalmazási példák Hidraulikus kapcsolási rajz BAAE010 SolarCompact Szolárrendszer HMV-készítéshez -- HMV-termelővel -- szolár-visszatérő-szerelvénycsoporttal BM SOL T SF T1U TKO1 T P T PS1 W TKR WEZ TopTronic E hőtermelő alapmodul (beépíthető) PS TopTronic E puffermodul FW TopTronic E távhő/frissvíz alapmodul SOL TopTronic E szolármodul VF1 Előremenő érzékelő 1 B1.1 Előremenő hőmérséklet korlátozó (igény szerint) MK1 Kevertköri szivattyú 1 YK1 Motoros keverőszelep 1 kevertkör AF Külső érzékelő SF HMV-termelő érzékelő SF1 HMV-termelő érzékelő 1 TKO1 Kollektorérzékelő 1 T1U Tárolóérzékelő Y7 Motoros keverőszelep PF1 Pufferérzékelő 1 PF2 Pufferérzékelő 2 SLP1 HMV-töltőszivattyú PS1 Szolárköri szivattyú TKR Visszatérő érzékelő Opció RBM TopTronic E kezelőegység BM TopTronic E kezelőmodul Hidraulikus kapcsolási rajz HAAE040 GW TopTronic E Gateway WG Falidoboz szolárfűtés-rásegítés és levegő/víz hőszivattyú RLFZ Cirkulációs érzékelő Szolárrendszer fűtéshez és HMV-készítéshez SF2 HMV-termelő érzékelő 2 -- szolárfűtés-rásegítés -- Belaria compact IR hőszivattyúval FE HK TopTronic E fűtőköri modulbővítő -- energia-puffertárolóval VF2 Előremenő érzékelő 2 -- TransTherm aqua F frissvízmodullal kevertkör B1.2 Előremenő hőmérséklet korlátozó (igény 7 szerint) 8 9 MK2 Kevertköri szivattyú 2 AF YK2 Motoros keverőszelep 2 RBM GW TKO1 WEZ PS BM FE HK FW SOL WG RLFZ VF1 B1.1 VF2 B1.2 T SF1 TransTherm aqua F ZKP T MK1 T T MK2 T P TW Belaria compact IR P Y7 CVF PF1 T SF SF2 SLP1 YFW FVT YK1 YK2 PS1 TKR W PWTz CRF CP T1U P Y7.2 PF2 Y11

45 Hoval síkkollektorok hidraulikus kapcsolása Alkalmazási példák Hidraulikus kapcsolási rajz STS16029 HMV-készítés szolár-rásegítés és olaj/gáz Szolárrendszer HMV-készítéshez -- HMV-készítés szolárrásegítéssel -- olaj-/gáz kondenzációs kazánnal -- HMV-termelővel -- 1 kevertkörrel TKO1 AF RBM GW WEZ SOL VF1 B1.1 P PS1 T MK1 T TKR W PWTz P YK1 T STB SF Pmax SLP HT T2U NT U12 T1U Fontos utasítások: - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tar tal maz za az installáció összes elemét. A szerelést a helyi a dott ságokkal és előírásokkal össz hang ban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. - A biztonsági egy sé gek elzárószerel vényeit (tágulási tartály, biz ton sági szelep stb.) szán dékos el zá rás el len biztosítsa! - Vízzsákok beépítése szükséges a gravitációs cirkuláció meg aka dá lyo zására! WEZ TopTronic E hőtermelő alapmodul (beépíthető) SOL TopTronic E szolármodul VF1 Előremenő érzékelő 1 B1.1 Előremenő hőmérséklet korlátozó (igény szerint) MK1 Kevertköri szivattyú 1 YK1 Motoros keverőszelep 1 kevertkör AF Külső érzékelő SF HMV-termelő érzékelő TKO1 Kollektorérzékelő 1 T1U Tárolóérzékelő SLP HMV-töltőszivattyú PS1 Szolárköri szivattyú Opció RBM GW WG TKR TopTronic E kezelőegység TopTronic E Gateway Falidoboz Visszatérő érzékelő 7-45

46 7-46

47 Hoval szolár-szabályozások ESR / UVR Termékleírás Hoval szolár-szabályozó ESR / UVR Elektronikus szolár-univerzálszabályozó Hőmérsékletkülönbség-szabályozás Kollektorérzékelő túláramvédelem Falra felszerelhető kivitel Előlap nagy kijelzővel és navigációs nyomógombokkal UVR 64: LCD-kijelző mérési és beállítási értékekhez, választókapcsoló a lekérdezéshet, illetve beállításhoz, ellenőrző lámpa, nyomógomb Ø 6 mm-es hőmérséklet-érzékelő Elektromos csatlakozás 230V/50Hz UVR: keringtető szivattyú hozzárendelhető fordulatszámszabályozása Szolár-szabályozó típusa ESR 21-R UVR 61-3 Szabályozókör száma Ismertető: A hőmérséklet-differenciál szabályozása az előírt értékre 2 db hőmérséklet-érzékelő közvetítésével történik Hőmérséklet-abszolútérték szabályozása a beállított minimum/maximum-értékre egy hőmérséklet-érzékelő segítségével történik Az esemény"-szabályozás a beállított hőmérsékletkülönbség el nem érésekor a következő megadott szabályozási kör elindításával történik A programozás beállítható az adott hidraulikának megfelelően Beállítható szivattyú utánfutási idők és hiszterézisek Túláramvédelem az összes bemeneten Adatmentés-védelem (EEPROM) minimummentéssel UVR: programozható szivattyúfordulatszámszabályozás a kereskedelemben megtalálható standard-keringtető szivattyúhoz 3, illet ve 4 szabályozófunkcióval ESR 21-R Egy felhasználóra alkalmazott szolárberendezéshez (pl. HMV-ké szítő, puffertároló vagy úszómedence) Egykörös-univerzálszabályozó hőmennyiség-számlálóval és fagyvédelmi funkcióval, fali rögzítőanyagokkal 1 beállítható hőmérsékletkülönbség-funkció 1 relékimenet szelephez vagy szivattyúhoz 3 bemenet hőmérséklet-érzékelőhöz Beállítható min/maximum-hőmérsékletek 1 db PT1000-es kollektorérzékelő, max. 240 C-ig, 2 m-es szilikonkábellel, túláramvédelemmel 2 db PT1000-es hőmérséklet-érzékelő, max. 90 C-ig, 2 m-es kábellel Szállítás Szolár-szabályozó a leírtaknak megfelelően komplett, becsomagolva ESR 21-R 1 UVR UVR 64 4 UVR 61-3 Két felhasználóra alkalmazott szolárberendezéshez (pl. HMV-ké szítő és puffertároló vagy HMV-készítő és úszómedence) Háromkörös-univerzálszabályozó hőmennyiségszámlálóval és fagyvédelmifunkcióval, fali rögzítőanyagokkal 3 beállítható hőmérsékletkülönbség-funkció 3 kimenet: - 1 Triac a keringtető szivattyú fordulatszám szabályozásához - 2 segédrelé-kontaktus a segédrelémodulon keresztül (beépítve) 6 hőmérséklet-érzékelő bemenet Beállítható min/maximum-hőmérsékletek 1 db PT1000-es kollektorérzékelő, max. 240 C-ig, 2 m-es szilikonkábellel, túláramvédelemmel 4 db PT1000-es hőmérséklet-érzékelő, max. 90 C-ig, 2 m-es kábellel Szállítás Szolár-szabályozó a leírtaknak megfelelően komplett, becsomagolva A hőmennyiségszámlálóhoz az elektronikus térfogatáramadó a Szolárszerelvények -nél található UVR 64 UVR 64 Három felhasználóra alkalmazott szolárberendezéshez (pl. HMV-ké szítő, puffertároló és úszómedence) Négykörös-univerzálszabályozó hőmennyiségszámláló nélkül, fagyvédelmifunkcióval, fali rögzítőanyagokkal 4 beállítható hőmérsékletkülönbség-funkció 4 kimenet: - 2 Triac a keringtető szivattyú fordulatszám szabályozásához - 2 segédrelé-kontaktus 6 hőmérséklet-érzékelő bemenet 2 beállítható minimum-hőmérséklet és 4 maximum-hőmérséklet Beállítható, hőmérsékletfüggetlen kapcsolási hiszterézis Napi kapcsolóóra 1 db PT1000-es kollektorérzékelő, max. 240 C-ig, 2 m-es szilikonkábellel, túláramvédelemmel 5 db PT1000-es hőmérséklet-érzékelő, max. 90 C-ig, 2 m-es kábellel Szállítás Szolár-szabályozó a leírtaknak megfelelően komplett, becsomagolva 7-47

48 7-48 Hoval szolár-szabályozások ESR / UVR Cikkszámok Hoval szolár-szabályozó Hoval szolár-szabályozó ESR 21-R Egykörös-univerzálszabályozó fali rög zítőanyaggal, 1 db PT1000 es kollek tor ér zé kelővel, 240 C-ig túl áram vé de lemmel, 2 m-es kábellel, 2 db PT1000 es hőmérséklet-érzékelővel, 90 C-ig, 2 m-es kábellel. Cikkszám ,- Hoval szolár-szabályozó UVR 61-3 Háromkörös-univerzálszabályozó fali rögzítőanyaggal, 1 db PT1000-es kollektorérzé kelővel, 240 C-ig túláramvédelemmel, 2 m-es kábellel, 4 db PT1000 es hőmérsékletérzékelővel, 90 C-ig, 2 m-es kábellel Hoval szolár-szabályozó UVR 64 Négykörös-univerzálszabályozó mikrokumputer-technikával, 4 db hőmérsékletkülönbség-vezérléssel a váltószelep vagy a mágnesszelep kapcsolásához (ebből 2 db kiegészítő a váltószivattyú fordulatszám szabályozásával. Kapcsoló óra 3 db időablakkal és teljesítmény tartalékkal. Túlfeszültség és adatvesztés elleni védelemmel, kompletten a szükséges tartozékokkal. Szolárberendezésenként max. 4 db szükséges , Műszaki adatok: Hőmérséklet-kijelzés: -50/+199 C Teljesítményfelvétel: max. 4 W 2 Triac-kimenet: mindegyik 1,5 A 3 relékontakt: mindegyik 3 A Csatlakozás: 230 V/50 Hz Szállítás a következőkkel: 2 db kollektor érzé kelő, 4 db hőmérséklet-érzékelő merülőhüvellyel teflonos zsugortömlő túláramvédelem kollektorérzékelőhöz fali rögzítőanyag Tartozékok SB100 merülőhüvely ½", PN mm, nikkelezett sárgaréz SB150 merülőhüvely ½", PN mm, nikkelezett sárgaréz SB280 merülőhüvely ½", PN mm, nikkelezett sárgaréz SS150 merülőhüvely ½", PN mm, nemesacél SS150 merülőhüvely ½", PN mm, nemesacél SS280 merülőhüvely ½", PN mm, nemesacél , , , ,-

49 Hoval szolár-szabályozások ESR / UVR Cikkszámok Cikkszám Kollektorérzékelő TF / 1.1p / 2,5 S / 5.5T TopTronic T E szolármodulhoz, ESR és UVR szolár szabályzóhoz kollektorérzékelő szolárberendezéshez, Kábel hossza: 2,5 m (szilikon) dugalj nélkül Érzékelő hüvely átmérője: 6 x50 mm, Harmatponttartó, Alkalmazási hőmérséklet: C, Védelemi osztály: IP Sorkapocs-összekötő az érzékelővezeték meghosszabbításához Ultragyors hőmérséklet-érzékelő csak az UVR 61-3-hoz és UVR 64-hez rövid reakcióidejű, pl. fordulatszám-szabályozás és átfolyós-vízmelegítő kombinációjához USB modem ESR, UVR 61-3 és UVR 64-hez Max. 2 szabályozó hőmérsékletének és kimeneti állapotának egyidejű adatbeadása, USBcsatlakozóval, PC-vel történő kommunikációhoz; szoftverrel Hengerrugó az érzékelő szereléséhez Az érzékelő csőre történő egyszerű szereléséhez. Csőátmérő: mm

50 Hoval szolár-szabályozások ESR / UVR Műszaki adatok Típus ESR21-R UVR 61-3 UVR 64 Hőmérsékletkülönbség-funkció db Érzékelő bemenetek db (kollektor érzékelő túláramvédelemmel Hőmérséklet kijelzési tartomány C -50-tól +199-ig -50-tól +199-ig -50-tól +199-ig Kimenetek db kimenet 1 relé-átkapcsoló kontaktus Triac Triac kimenet 2 - relé-átkapcsoló kontaktus Triac kimenet 3 - relé-átkapcsoló kontaktus relé-átkapcsoló kontaktus kimenet relé-átkapcsoló kontaktus Kapcsolási teljesítmény kimenet1 V/A 250/2,5 250/1, /1,5 kimenet 2 V/A - 250/1, /1,5 kimenet 3 V/A - 250/1, /2,5 kimenet 4 V/A /2,5 Elektromos csatlakozás feszültség V maximális tolerancia, (+/-) % frekvencia Hz maximális teljesítményfelvétel W Beállítási tartomány hőmérsékletkülönbség-funkció K küszöbérték, logaritmikus C -20 C-tól +150 C-ig -20 C-tól +150 C-ig 0 C-tól +150 C-ig hiszterézis 64 C-onként K Hőmérsékletérzékelő ellenállásérzékelő, linearizált átmérő Ø mm pontosság % ± 1 ± 0,5 ± 1 Hőmérsékletérzékelő PT1000 db megengedett maximális hőmérséklet C kábelhossz m Hőmérsékletérzékelő PT1000 (kollektorérzékelő) db megengedett maximális hőmérséklet (rövididejű) C kábelhossz (szilikon) m túláramvédelem tartalmazza tartalmazza tartalmazza Fordulatszámszabályozás fordulatszámfokozat Kapcsolóóra - tartalmazza tartalmazza beállítható időintervallumok elem - tartalmazza tartalmazza Adatbiztosítás EEPROM EEPROM EEPROM Csatlakozópont - USB modulhoz (tartozék) USB modulhoz (tartozék) Méretek szélesség x magasság x hossz mm 150 x 100 x x 100 x x 100 x 75 Érzékelőellenállás Hőmérséklet C Ellenállás (R) PT1000 Ω ohmikus induktív cos phi 0,6 7-50

51 Hoval szolár-szabályozások ESR / UVR Alkalmazási példák ESR 21-R Szolárberendezés HMV-készítőhöz (utánfűtés fűtésszabályozóval) (BFA020) ESR21 KVLF S 1 KVLF UVR 61-3 Szolárberendezés 2 HMV-tárolóval, szoláros vízmelegítéssel, beépített szolárhőcserélővel (utófűtés fűtésszabályozóval) HMV-készítő / puffertároló kombinációja is kialakítható. (BFB020) UVR61-3 KVLF S 1 WW WW P P SLP Dies ist ein unerlaubter Weg! T S 3 Gehen Sie S F einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov KSPF alhovalhovalho valhovalhovalh ovalhovalhoval S 2 hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh T T SOP SLP Dies ist ein unerlaubter Weg! T Gehen Sie S 4 S F einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov 1 alhovalhovalho valhovalhovalh ovalhovalhoval S 2 hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh Dies ist ein unerlaubter Weg!T Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov 2 alhovalhovalho valhovalhovalh ovalhovalhoval S 3 hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh T SLV T SOP W S 5 KW KW UVR 61-3 Szolárberendezés HMV-készítőhöz és úszómedencéhez (utánfűtés fűtésszabályozóval) (BFA030) UVR 61-3 Szolárberendezés 2 HMV-tárolóval, szoláros vízmelegítéssel, külső szolárhőcserélővel (utánfűtés fűtésszabályozóval) (BFB030) UVR61-3 UVR 61-3 KVLF S 1 KVLF S 1 KVLF WW WW P P SLP S F Dies ist ein unerlaubter Weg! T Gehen Sie S 4 einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov SLVF alhovalhovalho valhovalhovalh ovalhovalhovals 2 hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh T T SOP W S 5 KRLF SLV SF Dies ist ein unerlaubter Weg!T Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein Y 10.1 neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval S 2 hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhov alhovalhovalho valh Dies ist ein unerlaubter Weg!T Gehen Sie S 4 einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein Y 10.2 neues Shape zu nehmen!!! hovhovalhoval hovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhovals 3 hovalhovalhov alhovalhovalho valhovalhovalh Y ovalhovalhoval 10.2 hovalhovalhov alhovalhovalho valh T WT T SOP1 W S 5 KW úszómedence Schwimmbecken, piscine, piscina, pool WT S 3 KSPF KW SOP2 SOP Szolárköri szivattyú SOP1 Szolárköri szivattyú 1 SOP2 Szolárköri szivattyú 2 SLP Tároló-töltőszivattyú Y10.1 Elzárószelep 1 vagy -/zónaszelep (egyvezetékes vezérlés) Y10.2 Elzárószelep 2 vagy -/zónaszelep (egyvezetékes vezérlés) KVLF Szolárérzékelő (kollektor-pt1000) KSPF Szolárérzékelő (HMV -/puffertároló) SLVF Szolárérzékelő (HMV -/puffertároló) S1 Különbségvezérlő érzékelő 1 S2 Különbségvezérlő érzékelő 2 S3 Különbségvezérlő érzékelő 3 S4 Különbségvezérlő érzékelő 4 SF Tárolóérzékelő 7-51

52 7-52

53 Hoval szolár-szerelvénycsoport Termékleírás SAG20 Hoval szolár szerelvénycsoport Szolár-szerelvénycsoport DN 20 (¾") Keringtető szivattyú külön mellékelve 2 golyóscsap (kulccsal működő) hőmérővel Visszacsapó szelep előremenő és visszacsapó ághoz Beállítható átfolyó mennyiség kijelzővel (1-20 l/perc, vagy FlowRotor (0,5-15 l/perc) PT1000 érzékelővel (csak az FR típusnál)) Permanens légtelenítő légzár Biztonsági szerelvények (6 bar) Szolár-szerelvénycsoport/ Térfogatáram mérési tartomány Fordulatszámszabályozás - Biztonsági szelep (6 bar) - Nyomásmérő - Flexibilis csatlakozócső nemesacélból Szivattyú Típus Kiegyenlítő szelep l/perc FlowRotor l/perc air a tágulási tartályhoz SAG20/SPS Leeresztő- és töltőegység SAG20/SPS 7 PM2 EPP héjszerkezetű hőszigetelő doboz SAG20FR/SPS 7 PM2 1-0,5-15 Szállítás Szolár-szerelvénycsoport kompletten, csomagolva Szivattyú külön csomagolva szállítva 1 A szivattyú vezérlése csak PWM-képes szabályozóval lehetséges (TopTronic E) SAG25/SAG32 Hoval szolár szerelvénycsoport Szolár-szerelvénycsoport DN 25 (1") / DN 32 (1¼") Keringtető szivattyú külön mellékelve 2 golyóscsap (kulccsal működő) hőmérővel Gravitációs fék előremenő és visszacsapó ághoz Biztonsági szerelvények (6 bar) - Biztonsági szelep (6 bar) - Nyomásmérő - Flexibilis csatlakozócső nemesacélból a tágulási tartályhoz Leeresztő- és töltőegység Fali tartókonzol külön mellékelve EPP héjszerkezetű hőszigetelő doboz Szállítás Szolár-szerelvénycsoport csomagolva Szivattyú külön csomagolva szállítva Kiegyenlítő szelep és légtelenítő opcionálisan szállítható (javasolt) SAG25/SPS 8 PM SAG32/SPS 12 PM Opcionális tartozék (javasolt): Kiegyenlítő szelep vagy FlowRotor SAR20 Hoval szolárvisszatérőszerelvénycsoport Szolárvisszatérő-szerelvénycsoport DN 20 (¾") Keringtető szivattyú külön mellékelve Golyóscsap (kulccsal működő) hőmérővel Visszacsapó szelep Beállítható átfolyó mennyiség kijelzővel (1-20 l/perc, vagy FlowRotor (0,5-15 l/perc) PT 1000 érzékelővel (csak az FR típusnál) Biztonsági szerelvények - Biztonsági szelep (6 bar) - Nyomásmérő (6 bar) - Flexibilis csatlakozócső nemesacélból a tágulási tartályhoz Leeresztő- és töltőegység EPP héjszerkezetű hőszigetelő doboz 1"-os, belsőmenetes csavarzattal tárolóra történő közvetlen szereléshez Szállítás Szolár-szerelvénycsoport csomagolva Szivattyú külön csomagolva szállítva FR = beépített térfogatáram érzékelő PWM = variálható térfogatáram lehetséges Térfogatáram mérési tartomány Kiegyenlítő szelep FlowRotor Típus l/perc l/perc air Szolár-szerelvénycsoport Térfogatáram mérési tartomány Fordulatszámszabályozás Szivattyú Kiegyenlítő szelep FlowRotor Típus l/perc l/perc air Szolár-visszatérőszerelvénycsoport/ Szivattyú Fordulatszámszabályozás SAR20/SPS SAR20FR/SPS 7 PM2 1-0, A szivattyú vezérlése csak PWM-képes szabályozóval lehetséges (TopTronic E) Fordulatszám-szabályozás magyarázata Δp-v Nyomáskülönbség - változtatható air ENF Légtelenítő funkció 10 perc PWM2 PWM szolár fűtési vagy PM2 vezérlőjel Δp-c Nyomáskülönbség - állandó 7-53

54 7-54 Hoval szolár-szerelvénycsoport Cikkszámok Hoval szolár-szerelvénycsoportok Cikkszám Szolár-szerelvénycsoportn SAG20/25/32 Szolár-szerelvénycsoport/ szivattyú Térfogatáram mérési tartomány Kiegyenlítő FlowRotor szelep Típus l/perc l/perc SAG20/SPS SAG20/SPS 7 PM2 2, SAG20FR/SPS 7 PM2 2,3-0, SAG25/SPS 8 PM SAG32/SPS 12 PM Szolár-visszatérő-szerelvénycsoport SAR20 Szolár-visszatérőszerelvénycsoport/ Térfogatáram mérési tartomány Szivattyú Kiegyenlítő FlowRotor szelep Típus l/perc l/perc SAR20/SPS SAR20FR/SPS 7 PM2 3-0, Opcionális tartozék (javasolt): kiegyenlítő szelep oder FlowRotor 2 PWM-vezérlőmodullal 3 A szivattyú vezérlése csak PWM-képes szabályozóval lehetséges (TopTronic E) FR = beépített térfogatáram érzékelő Tartozékok Szolárszabályozó készlet WM komplett falra történő szereléshez A következőkből áll Fekete ház TopTronic E szolármodullal 1 db merülőérzékelő TF/2P/5/6T, L = 5 m 1 db kollektorérzékelő TF/1.1P/2.5S/5.5T, L = 2,5 m Alap dugaljkészlet Vakfedél beltéri egység-kivágáshoz Rögzítő anyagok TopTronic E beltéri egység opcionális Szolárszabályozó készlet AG komplett szerelvénycsoportra történő szereléshez SAG20 oder SAR20 A következőkből áll Fekete ház TopTronic E szolármodullal 1 db merülőérzékelő TF/2P/5/6T, L = 5 m 1 db kollektorérzékelő TF/1.1P/2.5S/5.5T, L = 2,5 m Alap dugaljkészlet Vakfedél kezelőmodul-kivágáshoz TopTronic E beltéri egység opcionális

55 Hoval szolár-szerelvénycsoport Cikkszámok Cikkszám Kiegyenlítő szelep TN szabályozó és elzáró szelepként a térfogatáram közvetlen kijelzésével a bypass-on. Üzemi hőmérséklet max. 185 C DN Mérési tartomány [l/perc] Csatlakozás Rp x Rp kvs ¾" x ¾" 2, ¾" x ¾" 5, " x 1" 8, ¼" x 1¼" 17, Átfolyási mennyiség m 3 /h-ban 100%-os nyílásnál és 1 bar nyomásveszteségnél FlowRotor készlet Teljesítményhez kötött szabályozáshoz, rendszer felügyelethez és hőmennyiség számlálóhoz. A következőkből áll: érintésmentes térfogatáram érzékelő és PT1000 érzékelő. Csatlakoztatásra készen előszerelt, érzékelő kábellel Üzemi hőmérséklet max. 120 C DN20: SAG/SAR20 szigetelésébe szerelhető DN25/32: SAG25/32 alá szerelhető Mérési tartomány Csatlakozás DN [l/perc] 20 0,5-15 ¾" " ¼" AirStop automatikus légtelenítő Folyamatos légtelenítéshez. Kézi rögzítésű légtelenítőszelep. Beépítése a kollektor előremenőjébe Csatlakozóméret: felül ¾" külső menet, alul ¾" belső menet felül 1" külső menet, alul 1" belső menet Permanens légtelenítő Magasabb légtelenítési teljesítménnyel rozsdamentes acélszűrő által. Automatikus gáztalanítás. Kézi rögzítésű légtelenítőszelep. Beépítése a kollektor visszatérő vízszintes csöveibe. Max. üzemi hőmérséklet: 160 C Max. üzemi nyomás: PN10 Típus kvs (m 3 /h) Alkalmazási határok l/perc ¾" 10, " 28, ¼" 48, Szolárelőremenő-szerelvénycsoport SVS20 A szolár előremenőjében történő akaratlan cirkuláció megakadályozásához. Sárgaréz golyóscsap visszacsapó szeleppel, hőmérővel C, fali tartóval és EPP-szigeteléssel Roppantógyűrűs csatlakozó Szolár-szerelvénycsoport bekötéséhez DN 20 (¾"), öntömítő O-gyűrűvel, fém roppantógyűrűvel és támasztóhüvellyel, beépíthető 150 C-ig AG ¾ -os csatlakozó x 15 mm AG ¾ -os csatlakozó x 18 mm AG ¾ -os csatlakozó x 22 mm

56 Hoval szolár-szerelvénycsoport Cikkszámok Cikkszám Összekötő készlet VS-DSA 20 A második szolár-szerelvénycsoport összekötéséhez (párhuzamos kapcsolás). Csőösszekötőből, csavarzatból és szigetelésből áll Motoros golyóscsap, R2..., K2..B / SR230A Belső menetes csatlakozással és SR230A típusú motoros meghajtóművel Menetes Típus DN csatlakozás kvs 1 R2015/LR230A 15 Rp ½" R2020/LR230A 20 Rp ¾" K225B/SR230A 25 Rp 1" Motoros váltócsap R3..BL / LR230A, NR230A Belső menetes csatlakozással, motoros meghajtóművel Típus DN Menetes csatlakozás kvs 1 R320BL2/ LR230A 20 Rp ¾" 8, R325BL2/ LR230A 25 Rp 1" 10, R332BL3/ NR230A 32 Rp 1¼" 15, Termosztatikus vízkeverő TM200 3-járatú sárgaréz keverőszelep a melegvíz-hőmérséklet szabályozásához. Csatlakozási méret R ¾" Melegvíz-hőmérséklet max. 90 C Beállítási tartomány C Átfolyási mennyiség 27 l/perc ( p = 1 bar esetén) kvs-érték 1, Termosztatikus vízkeverő JRG 3-járatú sárgaréz keverőszelep a melegvíz-hőmérséklet szabályozásához. Melegvíz-hőmérséklet max. 90 C Beállítási tartomány C, gyárilag 55 C-ra beállítva, nyomás: PN10 Külső csatlakozás (JRG 25-50), karima (JRG 65) csavarokkal Típus Méretek Csatlakozás kvs (m 3 /h) JRG 25 1" 1½" 4, JRG 32 1¼" 2" 8, JRG 40 1½" 2¼" 12, JRG 50 2" 2¾" 16, JRG 65 DN 65 DN 65 28, Készre kevert szolár-fagyvédő PowerCool DC 923-PXL -23 propilénglikol bázisú lágyított vizes keverék korrózióvédelemmel, fagyállóság: -23 C-ig 30 kg belső tartalommal, műanyagkannában Szolár-fagyvédelmi koncentrátum PowerCool DC 924-PXL propilénglikol bázisú, új korrózióvédelemmel kombinálva, vízzel keverhető, nem mérgező, nem veszélyes, PH-érték kb kg belső tartalommal 25%-os térfogatszázalék biztosítja a korrózióvédelmet (-10 C)

57 Hoval szolár-szerelvénycsoport Cikkszámok Hoval tágulási tartályok Cikkszám H Ø D A Reflex S Speciálisan szolár berendezésekhez, valamint a fűtési és hűtési rendszerekhez. A fagyvédelmi adalékhoz 50%-ig. Maximális üzemi nyomás 10 bar. Megengedett üzemi hőmérséklet tartály/membrán 120/70 C S 8-25 típus rögzítő szalaggal falra szerelhető. (rögzítő szalagot lásd a Tartozékoknál) S 33 típus hevederrel falra szerelhető. S típus lábakkal. H Ø D Ø D A h Reflex Ø D H h A Típus mm mm mm S G ¾" S G ¾" S G ¾" S G ¾" S G ¾" S R ¾" S R 1" S R 1" S R 1" S R 1" S R 1" S R 1" S R 1" S R 1" S R 1" H H A Ø D A A h Reflex V Acéllemezből, V60-tól lábakon álló Maximális üzemi nyomás 10 bar. V 6-20 típus rögzítő szalaggal falra szerelhető. (rögzítő szalagot lásd a Tartozékoknál) Ø D H h A Típus mm mm V R ¾" V R ¾" V R ¾" V R 1" V R 1" V DN40/PN 16 V DN40/PN 16 V DN40/PN Tartozékok Fali rögzítőegység Reflex NG 18-25, S 8-25, V 6-20 tágulási tartályhoz; tároló csatlakozása fent vagy alul Tartálycsatlakozás Tartálycsatlakozás Gyorscsatlakozó SU R ¾"x ¾" Membrános tágulási tartályokhoz zárt fűtési és hűtési vízrendszerekben. A véletlenszerű elzáródástól védett elzáró (visszacsapó golyó) és leürítő a DIN rész szerint, TÜV által bevizsgálva Csatlakozás R ¾", PN 10/120 C Gyorscsatlakozó SU R 1"x 1" Membrános tágulási tartályokhoz zárt fűtési és hűtési vízrendszerekben. A véletlenszerű elzáródástól védett elzáró (visszacsapó golyó) és leürítő a DIN rész szerint, TÜV által bevizsgálva Csatlakozás R 1", PN 10/120 C

58 Hoval szolár-szerelvénycsoport Műszaki adatok Hoval szolár-szerelvénycsoport Típus SAR20 SAR20FR SAG20 SAG20 SAG20FR SAG25 SAG32 Szivattyú SPS 6 SPS 7 PM2 SPS 6 SPS 7 PM2 SPS 7 PM2 SPS 8 PM2 SPS 12 PM2 Feszültség 1x230 V 1x230 V 1x230 V 1x230 V 1x230 V 1x230 V 1x230 V Max. teljesítményfelvétel 45 W 45 W 45 W 45 W 45 W 130 W 310 W Maximális áramfelvétel 0,44 A 0,44 A 0,44 A 0,44 A 0,44 A 0,95 A 1,37 A Átfolyási méréstartomány kiegyenlítő l/min szelep FlowRotor l/min - 0, , Maximális nyomás bar Max. hőm. (rövididejű) C Opcionális tartozék (javasolt): kiegyenkítő szelep vagy FlowRotor Szivattyú jelleggörbe SAG 20 és SAR 20 H [m] 8 7 SPS 7 PM2 H [kpa] Nyomásveszteség [mbar] SPS Térfogatáram (l/h) Szivattyú jelleggörbe SAG 25 és SAG 32 H [m] 12 H [kpa] SPS 12 PM2 100 Nyomásveszteség [mbar] SPS 8 PM Térfogatáram (l/h) 7-58

59 Hoval szolár-szerelvénycsoport Műszaki adatok SAG 20, SAG20FR, SAR 20 és SAR20FR szállítómagassága H [m] SPS 7 PM2 SPS 6 H [kpa] SAG20FR SAR20FR SAG SAR Térfogatáram [m 3 /h] Max. szállítómagasság 1 SAG20/SPS 6 2 SAG20/SPS 7 PM2 3 SAG20FR/SPS 7 PM2 4 SAR20/SPS 6 5 SAR20FR/SPS 7 PM2 1 mbar = 100 Pa = 0,1 kpa SAG 25 és SAG 32 szállítómagassága H [m] SPS 12 PM2 SPS 8 PM2 H [kpa] SAG SAG Térfogatáram [m 3 /h] Max. szállítómagasság 1 SAG25/SPS 8 PM2 2 SAG32/SPS 12 PM2 1 mbar = 100 Pa = 0,1 kpa 7-59

60 Hoval szolár-szerelvénycsoport Műszaki adatok FlowRotor DN 20 és DN 25 nyomásvesztesége H [m] DN 20 DN Térfogatáram [m 3 /h] 7-60

61 Hoval szolár-szerelvénycsoport Műszaki adatok Szolár tágulási tartály Reflex S szolár, fűtési és hűtési rendszerekhez névleges térfogat l fagyvédelmi adalékhoz 50%-ig maximális üzemi nyomás 10 bar megengedett üzemi hőmérséklet tartály/membrán 120/70 C S 8-33 típus falra szerelhető S típus lábakkal. H Ø D Típus Tömeg Ø D H h A Előnyomás 10 bar/120 C kg mm mm mm bar S 8 2, G ¾" 1,5 S 12 2, G ¾" 1,5 S 18 3, G ¾" 1,5 S 25 4, G ¾" 1,5 S 33 6, G ¾" 1,5 Ø D A S 50 9, R ¾" 3,0 S 80 14, R 1" 3,0 S , R 1" 3,0 S , R 1" 3,0 S , R 1" 3,0 H S , R 1" 3,0 S , R 1" 3,0 S , R 1" 3,0 S , R 1" 3,0 S , R 1" 3,0 A h Ø D Reflex V acéllemez tartály, V40-től lábakon álló olyan berendezésekhez, ahol a visszatérő hőmérséklet > 70 C puffertartályként is alkalmazható megengedett üzemi hőmérséklet 120 C maximális üzemi nyomás 10 bar H Típus Tömeg Ø D H h A 10 bar/120 C kg mm mm V 6 2, R ¾" V 12 3, R ¾" V 20 4, R ¾" V 40 7, R 1" V 60 23, R 1" V , DN 40/PN 16 V , DN 40/PN 16 V , DN 40/PN 16 A A Ø D H A h 7-61

62 Hoval szolár-szerelvénycsoport Méretek Szolár-szerelvénycsoport SAG20 A A E 60 6 H Tartólemez- Halteblechfuratok Bohrungen Ø 7ø 7 C D D1 B Szolár-szerelvénycsoport SAG20 C D1 D 3 A A1 5 E Isolation 2 Thermometer blau Falra szerelésű SAG25/32 3 Thermometer rot 4 Sicherheitsventil Tartó állítható távolsággal a faltól 5 Manometer 1/4" 0-6 bar 6 Kugelhahn mit Kontermutter 7 Gefässanschlusskupplung 8 Airstop 9 Pumpe Solar 10 Durchflussmesser H SAG 20 ( ) / 01 1 Szigetelés Seite 3 / MILE 2 Hőmérő kék 3 Hőmérő piros 4 Biztonsági szelep 5 Nyomásmérő ¼" 0-6 bar 1 Isolation 6 Golyóscsap ellenanyával 2 Thermometer blau 3 Thermometer 7 Tartálycsatlakozó rot kupplung 4 Sicherheitsventil 8 Airstop 5 Manometer 9 1/4" Szolár 0-6 bar váltószivattyú 6 Kugelhahn 10 mit Átfolyómennyiség-mérő Kontermutter 7 Gefässanschlusskupplung 11 Golyóscsap karimával 9 Pumpe Solar B 1 7 Typ A A1 B C D D1 E H DN 20 Rp 3/ DN 25 Rp ,5 171,5 744 DN 32 Rp 1 1/4 Típus 125 A 250 A1 400 B 375,5 C 52,3 D 125,7 D1 618,1 E H DN 20 Rp ¾ DN 25 Rp ,5 171,5 744 DN 32 Rp 1¼ ,5 52,3 125,7 618, SAG 25 / 32 ( ) / 01 Stand Seite 1 / MILE

63 Hoval szolár-szerelvénycsoport Méretek Szolárvisszatérő-szerelvénycsoport SAR20 4 G 3/ , , ,5 8, Isolation 2 Thermometer blau 4 Sicherheitsventil 5 Manometer 1/4" 0-6 bar 6 Kugelhahn mit Kontermutter 7 Gefässanschlusskupplung 9 Pumpe Solar 10 Durchflussmesser 11 Kugelhahn mit Flansch 1 Szigetelés 2 Hőmérő kék 3 Hőmérő piros 4 Biztonsági szelep 5 Nyomásmérő ¼" 0-6 bar 6 Golyóscsap ellenanyával 7 Tartálycsatlakozó kupplung 9 Szolár váltószivattyú SAR 20 ( ) 10 Átfolyómennyiség-mérő 11 Golyóscsap karimával / 01 Seite 2 / MILE SAG20 szolár-szerelvénycsoport hidraulikus vázlata SAR20 szolárvisszatérőszerelvénycsoport hidraulikus vázlata 7-63

64 Hoval szolár-szerelvénycsoport Méretek Összekötő készlet VS-DSA 20 A második szolár-szerelvénycsoport összekötéséhez, alul pl. 2 kollektortábla tárolóterhelése esetén Elvi kapcsolási rajz P T T T SOP1 SOP VS-DSA unten / R Összekötő készlet VS-DSA 20 A második szolár-szerelvénycsoport összekötéséhez, felül pl. 1 kollektortábla második tárolóterhelése esetén / 01 Seite 5 / Elvi MILE kapcsolási rajz P T T T 420 SOP1 SOP VS-DSA oben / R / Seite 4 / MILE

65 Hoval szolár-szerelvénycsoport Tervezési szempontok Méretezési irányelvek Szolárberendezések tágulási tartályaihoz Kis területen A tágulási tartály a szolárköri hőhordozó folyadék hőtágulásának felvételére szolgál. Méretezésüket a tágulási tartályokra vonatkozó előírások figyelembe vételével végezze. Amennyiben fenn áll a lehetőség, hogy a berendezés hosszabb ideig nyugalmi állapotban van, azaz hőátadás nélkül működik, a teljes kollektorfelület víztérfogatát és a hőtágulást a tágulási tartály fel kell, hogy tudja venni. Kapcsolás Mivel a kollektorokhoz csatlakozó tágulási tartály a kollektorokból visszatérő ágban nem kiktatható beépített biztonsági szeleppel kell szerelni, elkerülhetetlen a nyomástartás, azaz a tágulási tartályt a keringtető szivattyú nyomó oldalára kell beépíteni. Kiválasztási példa - szolárberendezés, biztonsági szelep 6 bar: 6 db álló UltraSol kollektorból álló berendezés A rendszer magassága 15 m A tényleges tágulási térfogathoz a következőket vegye figyelembe (literben): 1. Térfogat: kollektormezőt térfogata és az előremenő vezeték térfogata 100% rendszertérfogat 10% - a hőcserélővel együtt 2. A tágulási tartályok hasznos térfogata, a rendszer magasságától függően: 6 db álló UltraSol kollektor 2,5 liter 100%-hoz 15,2 l Előremenő-csővezeték 12,5 liter 100%-hoz 12,5 l Visszatérő-csővezeték 12,5 liter 10%-hoz 1,25 l Hőcserélő 37 liter 100%-hoz 3,7 l Tágulási térfogat 32,63 l Min. előnyomás: A rendszer magassága + 0,3 bar = 1,8 bar (18 m) Válassza ki a táblázatban a következő nagyobb értéket: 2 bar előnyomással Ha a tágulási tartály csatlakoztatása a szivattyú nyomóoldalán van, a kavitáció elkerülése miatt a szivattyúnyomást hozzá kell számolni. Rendszermagasság + szivattyú nyomása + 0,3 bar Kiválasztás: Reflex NG 80/6 típusú nyomáskiegyenlítő tartály Előtéttartály (ha t R > 70 C!) Kollektorok űrartalma = 15,2 liter Kiválasztás: V20-as típusú előtéttartály Kivitel: Rendszerre vonatkozó tervezés elengedhetetlen! Reflex NG/N kiválasztási táblázata Biztonsági szellep, 6 bar Az üres tartály térfogata V N literben a köv. előnyomással Típus 1,5 bar 2 bar 2,5 bar 3 bar 3,5 bar 4 bar 18/6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l /6 l max. lehetséges rendszermagasság* 12 m 17 m 22 m 27 m 32 m 37 m *rendszermagasság = középső tágulási tartály a fűtési rendszer/szolárrendszer legmagasabb pontjáig. 7-65

66 7-66

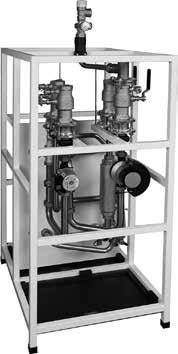

67 Hoval szolár hőátadó modulok Termékleírás Hoval szolár töltőmodul: TransTherm solar (25), DN 20 (¾") TransTherm solar (50), DN 20 (¾") TransTherm solar (100), DN 25 (1") TransTherm solar (200), DN 40 (1½") Szolár töltőmodul hőátvitelhez primer körtől (szolárkör) szekunder körbe (tárolókör) Keringtető szivattyú primer és szekunder körhöz előszerelve Áramláskapcsoló FlowRotor PT1000 érzékelőkkel a primer körbe beépítve TransTherm solar (25): 4 golyóscsap hőmérővel TransTherm solar (50,100,200): 4 golyóscsap Gravitációs fék a primer kör előremenőjében és visszatérőjében, valamint szekunderkör visszatérőjében Nemesacél lemezes hőcserélő AirStop automata légtelenítő Biztonsági berendezések - Biztonsági szelep 6 bar (primer kör) - Nyomásmérő - Flexibilis csatlakozócső nemesacélból a membrános tágulási tartályhoz - Biztonsági szelep 3 bar (szekunder kör) Leeresztő- és töltőegység Fali tartó EPP héjszerkezetű hőszigetelő doboz Szállítás Szolár töltőmodul csomagolva TransTherm solar - szolár töltőmodul Mérési tartomány Szivattyú primerkör Szivattyú szekunderkör Típus l/perc típus típus (25) 0,5-15 PM PM (50) 0,5-15 PM PM (100) 1-35 PML UPM (200) UPM XL UPML *változtatható térfogatáram lehetséges (PWM) 7-67

68 Hoval szolár hőátadó modulok Cikkszámok Hoval szolar hőátadó állomás Cikkszám TransTherm solar - szolár töltőmodul Mérési tartomány Szivattyú primerkör Szivattyú szekunderkör Típus l/perc típus típus (25) 0,5-15 PM * PM * (50) 0,5-15 PM * PM * (100) 1-35 PML * UPM * (200) UPM XL * UPML * * változtatható térfogatáram lehetséges (PWM); FlowRotor a primer körbe beépítve Tartozékok Kiegyenlítő szelep TN szabályozó és elzáró szelepként a térfogatáram közvetlen kijelzésével a bypass-on. Üzemi hőmérséklet max. 185 C DN Mérési tartomány [l/perc] Csatlakozás Rp x Rp kvs ¾" x ¾" 2, ¾" x ¾" 5, " x 1" 8, ¼" x 1¼" 17, FlowRotor A teljesítményhez kötött szabályozás, rendszerfelügyelet és hőmennyiségmérés A következőkből áll: érintésmentes térfogatáram kapcsoló és PT1000 érzékelő Csatlakoztatásra készen előszerelve, érzékelő kábellel. Működési hőmérséklet max. 120 C-on DN Mérési tartomány [l/perc] Csatlakozás Rp x Rp 20 0,5-15 ¾" " ¼" AirStop automata légtelenítő Folyamatos légtelenítéshez. Kézi rögzítésű légtelenítőszelep. Beépítése a kollektor előremenőjébe. felül ¾" külső menet, alul ¾" belső menet felül 1" külső menet, alul 1" belső menet További tartozékok a Szolár-szabályozók, a Szolár-szerelvénycsoport, ill. a Rendszerkomponensek fejezetben Motoros váltócsap R3..BL / LR230A, SR230A, Belső menetes csatlakozással és SR230A típusú motoros hajtóművel Menetes Típus DN csatlakozás kvs 1 R3020-BL2/ LR230A 20 Rp ¾" 8, R3025-BL2/ LR230A 25 Rp 1" 10, R3040-BL4/ SR230A 40 Rp 1½" 47,

69 Hoval szolár hőátadó modulok Műszaki adatok TransTherm solar Szivattyú primer- /szekunder kör PM / PM PM / PM ML / UPM UPM XL / UPML Feszültség V 1x230 1x230 1x230 1x230 Maximális teljesítményfelvétel W 69/48 69/48 140/70 180/140 primer- /szekunder kör Maximális áramfelvétel A 0,68/0,4 0,68/0,4 1,18/0,52 1,4/1,1 Maximális nyomás primer- /szekunder kör bar 6 / 6 6 / 6 6 / 6 6 / 6 Maximális hőmérséklet primer- /szekunder kör C 120 / / / / 95 Maximális hőmérséklet rövididejű C 160 / / / / 120 primer- /szekunder kör Térfogatáram méréstartomány l/perc 0,5-15 * 0,5-15* 1-35 * * Max. kollektorfelület (kb.) m *opcionális tartozék: kiegyenlítő szelep (javasolt) TransTherm solar (25) töltőmodul szállítómagassága TransTherm solar (25) H [m] H [kpa] PM PM Prim./Sek : Szolárszivattyú szállítómagassága (primerkör) 2-4: Váltószivattyú szállítómagassága (szekunderkör) Térfogatáram (m 3 /h) TransTherm solar (50) töltőmodul szállítómagassága H [m] H [kpa] 1 PM szolárszivattyú primer körének teljes szállítási magassága 2 PM váltószivattyú szekunder körének teljes szállítási magassága 3 Primer kör nyomásvesztesége 4 Szekunder kör nyomásvesztesége PM PM Prim./Sek : Szolárszivattyú szállítómagassága (primerkör) 2-4: Váltószivattyú szállítómagassága (szekunderkör) Térfogatáram (m 3 /h) 1 PM szolárszivattyú primer körének teljes szállítási magassága 2 PM váltószivattyú szekunder körének teljes szállítási magassága 3 Primer kör nyomásvesztesége 4 Szekunder kör nyomásvesztesége 7-69

70 Hoval szolár hőátadó modulok Műszaki adatok TransTherm solar (100) töltőmodul szállítómagassága H [m] H [kpa] PML UPM Prim./Sek Térfogatáram (m 3 /h) TransTherm solar (200) töltőmodul szállítómagassága 1-3: Szolárszivattyú szállítómagassága (primerkör) 2-4: Váltószivattyú szállítómagassága (szekunderkör) 1 PML szolárszivattyú primer körének teljes szállítási magassága 2 UPM váltószivattyú szekunder körének teljes szállítási magassága 3 Primer kör nyomásvesztesége 4 Szekunder kör nyomásvesztesége H [m] H [kpa] UPM XL UPML Prim./Sek Térfogatáram (m 3 /h) FlowRotor DN 20 és DN 25 nyomásvesztesége 1-3: Szolárszivattyú szállítómagassága (primerkör) 2-4: Váltószivattyú szállítómagassága (szekunderkör) 1 UPM XL szolárszivattyú primer körének teljes szállítási magassága 2 UPML váltószivattyú szekunder körének teljes szállítási magassága 3 Primer kör nyomásvesztesége 4 Szekunder kör nyomásvesztesége H [m] DN 20 DN Térfogatáram [m 3 /h]

71 Hoval szolár hőátadó modulok Méretek Szolár töltőmodul TransTherm solar (25) (minden méret mm-ben) 1 Szolár előremenő 2 Szolár visszatérő 3 Fűtési előremenő (elsőbbségi) 4 Fűtési visszatérő Szolár töltőmodul TransTherm solar (50,100) (minden méret mm-ben) TTs (50): 95 TTs (100): 98 TTs (50): Rp ¾ TTs (100): Rp 1 TTs (50): 674 TTs (100): 676 TTs (50): 670 TTs (100): 709 TTs (50): 95 TTs (100): 98 TTs (50): Rp ¾ TTs (100): Rp 1 TTs (50): 53 TTs (100):

72 7-72 Hoval szolár hőátadó modulok Alkalmazási példák Szolár töltőmodul TransTherm solar (200) (minden méret mm-ben) ( 560 ) ( 278 ) Szolár előremenő Rp 1½" 2 Szolár visszatérő Rp 1½" 3 Fűtési előremenő Rp 1½" 4 Fűtési visszatérő Rp 1½" 5 Szolárszivattyú 6 Fűtési szivattyú 7 Biztonsági szelep / manométer 1 Solarvorlauf 2 Solarrücklauf 3 Heizungsvorlauf 4 Heizungsrücklauf 5 Pumpe Solar 6 Pumpe Heizung 7 Sicherheitsventil/Manometer Massliste R Solex Mega / SJUL

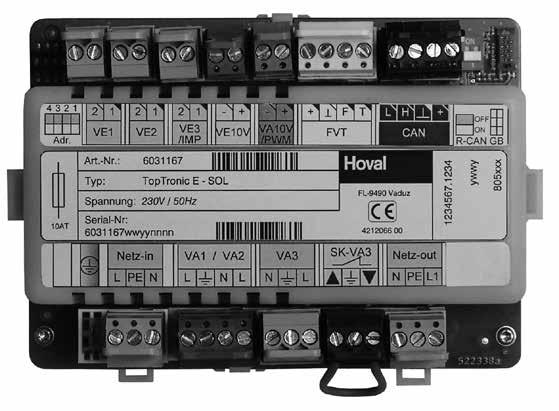

73 Hoval TopTronic E szolármodul Termékleírás A szabályozómodul, mint hőmérséklet-különbség szabályozására szolgáló egy ség, termikus szolárberendezések szabályozása, HMV-készítéshez és/vagy fűtéskiegészítéshez alkalmas A berendezés egyszerű konfigurációja és paraméterezése az elődefiniált hidraulikaiés működési alkalmazások által A szolárhozam-számítással az aktuális teljesítmény, a részhozam kwh-ban, valamint az összhozam MWh-ban kiszámításra kerül Szabályozó készülék beépített szabályozási funkciókkal: - egy-/kétkörös szolárberendezésekhez - beépített hőegyensúlyhoz - egyéb kiegészítő funkciókhoz Csatlakozási technika, mint dugaszolható sorkapocs, kódolt Rast-5 kivitelben Frissítésre képes szabályozó szoftver Idő és dátum beépített RTC-n keresztül, többéves működési tartalék 10 A-es biztosíték Szabályozó készülék alkalmas WG-kap csolószekrénybe történő beépítéshez szerelési lehetőségeknek köszönhetően 35 x 15 x 2,2 mm-es alapsínre Bővítési lehetőségek Hoval CAN-Bus-on keresztül lehetséges: - maximum 16 db szabályozómodul a Busrendszerben - maximum 16 db szolármodul a Busrendszerben Figyelem! A szabályozómodul kezelése alapesetben a hőtermelőbe beépített TopTronic E kezelő egységgel történik! Önálló alkalmazásnál a RBM kezelőegységet a szolármodul kezeléséhez külön kell megrendelnie! Be- és kimenetek 3 db változtatható érzékelő bemenet: - 2 db változtatható bemenet érzékelő csatlakoztatásához - 1 db változtatható bemenet érzékelő vagy impulzusadó csatlakoztatáshoz 0-10 V-bemenet 0-10 V- vagy PWM-kimenet fordulatszámszabályozott szivattyú vezérléséhez Térfogatáram-érzékelő csatlakozása (Vortex-szenzor vagy impulzusadó), pl. hőmennyiség-számlálóhoz Változtatható 230V-os 3-pont-kimenet Változtatható 230 V-os kimenet, pl. szolártöltőszivattyú vezérléséhez 230 V-os optocsatoló bemenet sorba kapcsolva változtatható 230 V-os kimenethez Opció 2 db modulbővítővel bővíthető (be-, és kimenetek bővítése): - Univerzális modulbővítő, FE UNI TopTronic E szolármodul SOL Működés A berendezés egyszerű konfigurációja és paraméterezése az elődefiniált hidraulikaiés működési alkalmazások által db előprogramozott alapváltozat Hőmérséklet-különbség szabályozása Beépített szolárhozam-számítás Tárolókaszkád max. 4 felhasználóval Betöltési és kisütési funkció pufferhez Hűtési funkció Túlmelegedés- és fagyvédelem Kényszerenergia/magashőmérséklet-mentesítés Kollektorkaszkád max. 2 kollektormezővel Töltés lemezes hőcserélőn keresztül Hőcserélőkaszkád Kiegészítő funkciók, pl. váltószelep, cirkulációs szivattyú, stb. Indítási segédfunkció Fogyasztói terhelés, típusválasztással Magashőmérséklet-mentesítés Zavarjelzés-kimenet Visszatérő hőfokemelés Fűtési visszatérő bekötés Kényszerenergia/magashőmérséklet-mentesítés tárolóra-, illetve puffer maximumhőmérsékletre Speciális változatok fatüzelésű-, illetve kiegészítő kazánok vezérléséhez Szivattyú blokkolásgátló Reléteszt minden kimenethez külön aktiválható Önteszt hiba-megállapítással és hibatárolással Felcserélhető funkciók modulbővítőkkel: - többkörös-szolárberendezések max. 4 felhasználóval - 2 kollektormező - különböző alkalmazási funkciók fűtési rendszer sémájának megfelelően Figyelem! A bonyolultságtól függően a felsorolt funkciók használatához modulbővítő szükséges (max. 2 db modulbővítő csatlakoztatható)! TopTronic E univerzális modulbővítő FE UNI TopTronic E univerzális modulbővítő FE UNI Maximum 2 modulbővítő csatlakoztatható Alkalmazás Termikus szolárberendezések szabályozása hőmérséklet-különbség szabályozással HMV-készítéshez és/vagy fűtéskiegészítéshez Egy-/kétkörös szolárberendezésekhez különböző komplexitással beépített hőegyensúllyal Decentralizált a kezelőmodulról leválasztott szerelés közvetlenül az érzékelőknél és a működtető elemeknél (távolra helyezett szolár-szerelvénycsoport): - beépítés WG-falidobozba/kapcsolószekrénybe - kapcsolódás a kezelő egységhez Hoval CAN-Bus-on keresztül Szabályozómodullal jelentősen bővíthető Hoval CAN-Bus-on keresztül Modern kommunikációs rendszerekbe történő flexibilis bekötéshez különböző csatlakozásokon keresztül Távfelügyeleti csatlakoztatás TopTronic E online-on keresztül, GW Szállítás TopTronic E szolármodul 2 db szerelőklipsszel alapsínre történő rögzítéshez Alapsín szerelési anyagokkal 1 db merülőérzékelő TF/2P/5/6T, 5,0 m 1 db kollektorérzékelő TF/1.1P/2.5S/6T, 2,5 m Alap csatlakozó készlet szabályozómodulhoz - betáp - csatlakozó 230 V-os kimenethez (direktköri szivattyú, kevertköri szivattyú) - csatlakozó 2 db 230 V-os kimenethez (keverő) - csatlakozó optocsatoló bemenethez (előremenő-hőmérséklet korlátozó) - 2 db csatlakozó érzékelőhöz - csatlakozó 0-10 V-bemenethez - csatlakozó Hoval CAN-Bus-hoz Figyelem! A standardtól eltérő funkciók használatához adott esetben kiegészítő dugaljkészletet kell megrendelnie! 7-73

74 Hoval TopTronic E szolármodul Termékleírás Realizálható funkciók TopTronic E szolármodul SOL 1 kollektor 2 kollektor külső hőcserélő 1 fogyasztó 2 fogyasztó 3 fogyasztó 4 fogyasztó Átkapcsoló egység Elzáró egység Hidraulika 1 x x Hidraulika 3 x x x x Hidraulika 5 x x x x x Hidraulika 7 x x x Hidraulika 9 x x x x Hidraulika 11 x x x x x Hidraulika 13 x x x x x x Hidraulika 15 x x x x Hidraulika 17 x x x x x Hidraulika 19 x x x x x x Hidraulika 20 x x x x x x x Hidraulika 21 x x x x x Hidraulika 22 x x Hidraulika 24 x x x x Hidraulika 26 x x x x x Hidraulika 28 x x x x Hidraulika 30 x x x x x Hidraulika 32 x x x x x x Hidraulika 34 x x x x x x Hidraulika 35 x x x x x x x Hidraulika 36 x x x x x Hidraulika 37 x x x x x x Hidraulika 38 x x x x x x x Hidraulika 39 x x x x x Hidraulika 40 x x x x x x Hidraulika 41 x x x x x x x 1 TKO1 TKO1 3 7 TKO1 22 TKO2 TKO1 SOL SOL SOL SOL Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval h T T1U 2 PS1 T1U PS1 U12 T2U T1U PSL1 PSL2 T2U T1U PS2 PS1 TopTronic E szolármodul és 1 db modulbővítő Hydr. 7 5 TKO1 9 TKO1 11 TKO1 FE FE SOL SOL SOL FE PS1 PS1 PS1 TWVz PWTz PSL2 PSL1 TWVz T1U T2U T2U T1U T3U T1U T2U U12 U23 U

75 Hoval TopTronic E szolármodul Termékleírás 13 TKO1 15 TKO1 FE SOL FE SOL PS1 Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval h T2U T3U T1U TWVz PWTz T3U PSL3 T2U PSL2 T1U PSL1 U23 U12 17 TKO1 19 TKO1 SOL FE SOL FE PS1 PS1 PSL3 PSL2 PSL1 TWVz T3U T2U T1U T4U T3U T2U T1U U34 U23 U12 20 TKO1 21 TKO1 FE SOL SOL FE PS1 T4U T3U T2U T1U U12 TWVz U23 SP PWTz U34 T4U PSL4 Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval h T3U PSL3 T2U PSL2 T1U PSL FE TKO2 TKO1 FE TKO2 TKO1 SOL SOL SOL FE TKO2 TKO1 PS2 PS1 PS2 PS1 PS2 PS1 WT TWVz PWTz PSL2 PSL1 TWVz T1U T2U T2U T1U T2U T1U U12 U

76 Hoval TopTronic E szolármodul Termékleírás TKO2 TKO1 TKO2 TKO1 FE SOL SOL FE PS2 PS1 PS2 PS1 TWVz PWTz T2U T3U T1U T2U T3U T1U U12 U12 U23 U TKO1 TKO2 TKO1 SOL FE SOL FE PS2 PS1 PS1 Dies ist ein unerlaubter T4U T3U T2U KSPF T1U U12 U23 U34 Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval hovalhovalhova lhovalhovalhov alhovalhovalho valhovalhovalh ovalhovalhoval h AV2 KSPF T2U AV1 T1U TWVz PWTz 37 TKO1 38 TKO1 FE SOL SOL FE PS1 PS1 TWVz PWTz TWVz PWTz AV3 AV2 AV1 AV4 AV3 AV2 AV1 T3U T2U KSPF T1U T4U T3U T2U KSPF T1U TKO2 TKO1 TKO2 TKO1 FE SOL SOL FE PS2 PS1 PS2 PS1 TWVz PWTz TWVz PWTz AV2 AV1 AV3 AV2 AV1 KSPF T2U T1U T3U T2UKSPF T1U 7-76

77 Hoval TopTronic E szolármodul Termékleírás TopTronic E szolármodul és 2 modulbővítő 35 TKO2 TKO1 FE FE PS2 PS1 TWVz PWTz T4U T3U T2U T1U U34 U23 U12 41 TKO2 TKO1 SOL SOL FE FE PS2 PS1 TWVz PWTz AV4 AV3 AV2 AV1 T4U T3U T2U KSPF T1U 7-77

78 7-78 Hoval TopTronic E szolármodul Cikkszámok TopTronic E szolármodul TopTronic E szolármodul SOL Szabályozó modul a hőmérséklet-különbség szabályozóként, termikus szolárberendezések szabályozójaként, használati melegvíz készítéséhez és/vagy a fűtés rásegítéséhez alkalmazható. Szabályozó készülék beépített szabályozó funkciókkal: - szolárkörhöz - kollektorkaszkádhoz - tárolókaszkádhoz, max. 4 fogyasztóval - fogyasztóterheléshez, típusválasztással - hőmérsékletkülönbség-szabályozáshoz - töltő- és ürítő funkcióhoz kiegészítő-/tartalék pufferként - beépített napenergia-hozam kiszámításához Cikkszám A következőkből áll: - TopTronic E szolármodul 2 db szerelőklipszszel alapsínre rögzítéshez - 1 db merülőérzékelő csatlakozóval TF/2P/5/6T/S1, 5 m - 1 db kollektorérzékelő TF/1.1P/2.5S/6TT, 2,5 m - Alap csatlakozó készlet szabályozó modulhoz: - hálózat be - csatlakozó 230V-os kimenethez (direktköri-, kevertköri szivattyú) - csatlakozó 2x 230V-os kimenethez (kevert) - csatlakozó optocsatoló bemenethez (előremenő hőmérséklet-érzékelő) - 2 db csatlakozó érzékelőhöz - csatlakozó 0-10 V-os bemenethez - csatlakozó Hoval CAN-Bus-hoz - alapsín szerelési anyaggal A Hoval hőtermelő nélküli szabályozó modul alkalmazásakor a TopTronic E kezelőegységet külön kell megrendelni! A bonyolultságtól függően a felsorolt funkciók használatához modulbővítő szükséges (max. 2 db modulbővítő csatlakoztatható)! A standardtól eltérő funkciók használatához adott esetben kiegészítő dugaljkészletet kell megrendelnie. Kiegészítő dugaljkészlet szabályozó modulhoz és FE HK modulbővítőhöz Rast-5 csatlakozókból áll további érzékelők és meghajtó elemek szabályozó modulra, illetve modulbővítőre történő csatlakoztatáshoz. A szabályozó modul alap csatlakozó készlettel felszerelt, a kibővített funkciókhoz kiegészítő dugaljkészlet szükséges. A következőkből áll: - csatlakozó hálózati kimenethez - csatlakozó érzékelőhöz (változtatható bemenet) - csatlakozó 0-10 V-/PWM-kimenethez - csatlakozó Vortex-szenzor bemenethez

79 Hoval TopTronic E szolármodul Cikkszámok TopTronic E modulbővítő TopTronic E szolármodulhoz Cikkszám Maximum 2 modulbővítő csatlakoztatható TopTronic E univerzális modulbővítő FE UNI Szabályozó modulok (hőtermelő alapmodul, szolármodul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz A következőkből áll: - TopTronic E modulbővítő - Alapsín szerelési anyaggal - Szalagkábel a készülék-bus-ok szabályozó modullal történő összekötéséhez - Összekötő készlet a szabályozó modult hálózati feszültségre történő csatlakoztatásához - Teljes csatlakozókészlet modulbővítőhöz 7-79

80 7-80 Hoval TopTronic E szolármodul Cikkszámok Tartozékok TopTronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (WEZ) TopTronic E szabályozómodul HK/WW TopTronic E fűtőköri-/hmv-modul PS TopTronic E puffermodul MWA TopTronic E mérőmodul TopTronic E kezelőegység RBM TopTronic E kezelőegység easy fehér comfort fehér comfort fekete TopTronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, TR, ES, HR, SR, PT, NL, DA, JA TopTronic E Távkapcsolat GW TopTronic E online LAN GW TopTronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék TopTronic E távfelügyeleti modul GLT Modul 0-10 V GatewayModul Modbus TCP/RS485 GatewayModul KNX TopTronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással TopTronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő TF/2P/5/6T Merülőérzékelő, L = 5,0 m ALF/2P/4/T Berendezésérzékelő, L = 4,0 m TF/1.1P/2.5S/6TKollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló További információkat a Szabályozók fejezetben talál

81 Hoval TopTronic E szolármodul Cikkszámok Cikkszám Szolárszabályozó készlet WM komplett falra történő szereléshez A következőkből áll Fekete ház TopTronic E szolármodullal 1 db merülőérzékelő TF/2P/5/6T, L = 5 m 1 db kollektorérzékelő TF/1.1P/2.5S/5.5T, L = 2,5 m Alap dugaljkészlet Vakfedél beltéri egység-kivágáshoz Rögzítő anyagok TopTronic E beltéri egység opcionális Szolárszabályozó készlet AG komplett szerelvénycsoportra történő szereléshez SAG20 oder SAR20 A következőkből áll Fekete ház TopTronic E szolármodullal 1 db merülőérzékelő TF/2P/5/6T, L = 5 m 1 db kollektorérzékelő TF/1.1P/2.5S/5.5T, L = 2,5 m Alap dugaljkészlet Vakfedél kezelőmodul-kivágáshoz TopTronic E beltéri egység opcionális 7-81

82 Hoval TopTronic E szolármodul Műszaki adatok TopTronic E szolármodul Típus SOL Max. tápfeszültség 203 V AC +6/-10% Frekvencia Hz Min. teljesítményfelvétel W 0,8 Max. teljesítményfelvétel W 7,8 Biztosíték 10 AT Kimenet (alacsony feszültség) Elektromechanikus relék 3 Kimenet (kisfeszültség) Jel kimenet PWM vagy 0-10 V 1 Kapcsolási teljesítmény Elektromechanikus relék A 3 Bemenet (kisfeszültség) Optocsatoló bemenet 1 Bemenetek (kisfeszültség) Bemenet 0-10 V 1 Érzékelő bemenet 2 Vortex-szezor bemenet (vagy más alternatív áramlásérzékelő) 1 Impulzus bemenet 1 (átkapcsolható érzékelőre) Bővítés (modulbővítő) Max. csatlakoztatható 2 Ház Szerelés alapsínre szerelés Méretek (Sz x M x H) csatlakozóval mm 150 x 100 x 75 Környezeti hőmérséklet (üzemelés alatt) C Páratartalom üzemelés alatt) % rh, nem kondenzálódó Tárolási hőmérséklet C Bus-rendszer Terhelhetőség max. 4 kezelőegység / 3 kezelőegység + 1 Gateway Bus-ellátás igen Bus-kábel 4-vezetékes Bus Bus hossza sodrott, árnyékolt, max. 100 m Vezeték keresztmetszete mm 2 min. 0,5 Vezeték típusa (ajánlott) JY-(ST) 2 x 2 x 0,6 További Bus-csatlakozások belső készülék-bus (Master) Egyebek Működési tartalék kb. 10 év (akkumulátor) Védelmi mód IP 20 Védelmi osztály I-EN Csatlakozók típusa Rast 5 (szinezett, kódolt) TopTronic E szolármodul villamos csatlakozásai 7-82

83 Hoval TopTronic E szolármodul Alkalmazási példák Variante 2 (310) Variante 1 (305) A Hőmennyiség-egyensúly szolárrendszernél BM 1. vázlat (305) SOL Energiaegyensúly hőmennyiség-számláló WG beépítése nélkül TKO1 BM SOL WG TKO1 B A TopTronic E szolármodul lehetővé teszi a napenergia hozamának kiszámítását és megjelenítését rögzített áramlási sebesség mellett. Továbbá, ha fordulatszám-szabályozott keringető szivattyút használunk, nincs szükség T PS1 kiegészítő komponensekre a napenergia hozamának kiszámításához. Pontosabb kiegyensúlyozáshoz a 2. változatot W hasznáhatlja. Alkalmazás: Kollektorköri energiatermelés számítása T1U Térfogatáram: Állandó vagy fordulatszám-szabályozott kiegyenlítő szelep TN szükséges Előremenőérzékelő: Kollektorérzékelő (TKO1) Visszatérőérzékelő: HMV-érzékelő (T1U) TKR T T1U PS1 C D E F Datum: Verbindungshinweise / Achtung! Für die Installation muss das anlagenbezogene Schema verwendet werden! Name:... Notice / Nota / Remarque: Attention! This is just a schematic. For installation please use the detail-plan! Version: 4.1 Attenzione! Per la messa in opera, utilizzare le schema dettagliato! Datei: Katalogschemen.dwg Attention! Pour la réalisation pratique de l'installation, il faut utiliser le schéma détaillé! AT16_110 Variante 2 (310) Variante 1 ( 2. vázlat (310) Energiaegyensúly hőmennyiség-számlálóvál TKO1 Alkalmazás: Kollektorköri energiatermelés számítása Térfogatáram: FlowRotor építőeleme (szolár-szerelvénycsoportnál SAG/SAR FR FlowRotor beépített) Előremenőérzékelő: Kollektorérzékelő (TKO1) Visszatérőérzékelő: FlowRotor-ba beépítve (TKR) BM SOL WG T PS1 BM SOL WG T W TKR T1U 7-83

84 7-84

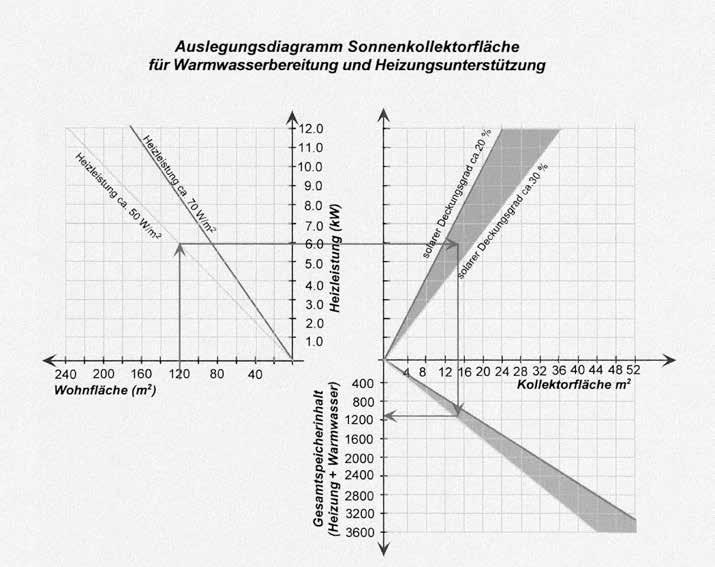

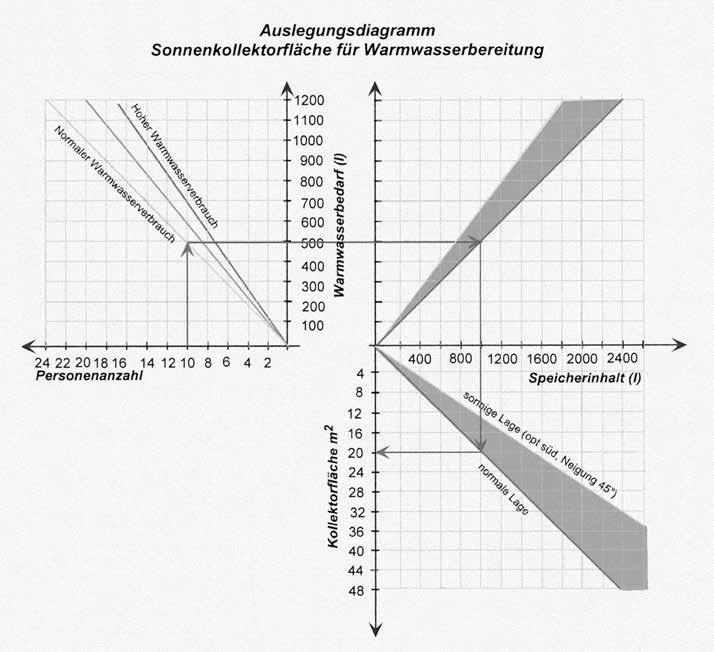

85 Szolár-berendezések tervezési szempontjai Általános utasítások és a szolárberendezés alkotóelemei Általános utasítások 1 Napenergia hasznosítása A napenergia az alacsony hőmérsékletű hőmennyiség termelésénél csökkenti a károsanyag kibocsátását, ezzel kímélve a környezetet. A nem megújuló energiahordozók elégetésének elkerülésével megmaradnak az értékes nyersanyagok és elhanyagolhatóak az éves üzemi költségek. A szakszerűen méretezett és kivitelezett szolárberendezés évtizedeken át fedezi az éves melegvízszükséglet nagy részét (60 C-os és a feletti hőmérséklettel). A kiváló minőségű alapanyagok alkal ma zásá val a szolárberendezések élettartama több évtized. A napenergia hasznosítása napjainkban egy magas színvonalra fejlesztett technológia, amely: - teljesen veszélytelen és semmilyen károsító hatása nincs, - nem függ az értékes és nem megújuló, ún. fosszilis energiahordozóktól, - nincs környezetkárosító hatása - használata költségmentes, nem veszélyezteti a külföldi pénzpiac alakulása vagy egyéb manipuláció - decentralizáltan használható, így elmaradnak a költséges elosztó és felügyeleti rendszerek - mindenkor a rendelkezésünkre áll. 2 Tervezési- és alkalmazási útmutató szolárberendezésekhez Információk építéshez A szolárberendezések a legtöbb esetben, ideálisan a tetőbe szerelhetők. Az előírt tetőlejtésből, illetve a gerincirányból kifolyólag olykor mégis adódnak bizonyos nehézségek a kollektorok elhelyezésével. Ezért javasoljuk, hogy már az új ház tervezésekor tartsák be azokat az irányelveket, amelyek a szolárenergia hasznosítását lehetővé teszik: 1. Az új ház építésénél ügyeljünk a délkeleti irányból délnyugati irányig terjedő zavartalan napsütéses tetőfelületre. A kémény, a villamos betáp és a parabola antenna lehetőség szerint a ház északi részére kerüljön. 2. A kollektor délre néző tetőbe történő szereléséhez a tetőnek (vagy egy részének) a lejtése az alkalmazási példákban bemutatottak alapján legalább 25 legyen. Egyéb esetekben a kollektorokat a tető síkjához képest meg kell emelni. Ebben az esetben a kollektor hajlásszögét a bőségesebb melegvízellátás érdekében márciustól októberig 38 -ra kell állítani. 3. Amennyiben a kollektorberendezés tetőre történő elhelyezése kedvezőtlen, abban az esetben felállítható a talajra vagy egy déli fekvésű falra. 4. A szolár-összekötő vezetékek vagy egy aknába, vagy a kollektorok szerelési helyétől a tárolóig futhatnak. 5. A melegvízkészítés például a fűtőkazán tól elkülönítve történik. Akár a szolárberen dezéssel, akár a hagyományos fűtéssel felmelegíthető. A szolárberendezések helyes tervezéskor a nyári hónapokban a fűtőberendezést melegvízkészítés céljából nem kell üzemeltetni. 6. Kiegészítő fűtéshez különböző kombinációs lehetőségeket kínálunk. 7. Javasoljuk a mosó-, mosogatógéphez,... stb. történő melegvíz-csatlakozásokat. 8. A drága fűtőenergia jobb kihasználásának módját mutatják a következők: - az épület jó hőszigetelése - energiatakarékos építés a passzív napenergia hasznosításra - melegvízfűtés alacsony előremenő-hőmérsékletre - modern fűtésszabályozás és rendszertechnika 9. A kollektorok felállítási szöge 20 és 88 között szabadon választható. Egy szolárberendezés legfontosabb elemei a nagy kapacitású kollektor, a szolár-szerelvénycsoport, a szolárszabályozás és a tároló beépített hőcserélővel, amely kollektorfelület nagyságára és a HMV-készítő térfogatára méretezett. Nagyobb berendezéseknél előnyösebb egy külső lemezes hőcserélő alkalmazása. A szakszerű szerelés a szolárberendezés megfelelő működő előfeltétele. Ezért a szerelési munkákat kizárólag szolár-szakemberrel végeztesse el. Szolárberendezés alkotórészei 1 Kollektorok A kollektorfelület déli tájolású legyen (a kollektorok dőlésszögét lásd az "Alkalmazási irányelvek", 3. pontjában). A kollektorfelület a nap folyamán semmikor ne legyen leárnyékolva. 2 Rögzítőelemek A kollektorok felszerelési helyétől függően a Hoval a különböző szerelési módoknak megfelelő rögzítő elemeket és szerelési készleteket szállít: - tetőbe történő szerelés beépített lemezkerettel - tetőre építés tető lejtésével párhuzamosan - tetőre építés megnövelt dőlésszöggel - lapostetőre szerelés vagy talajra állítás különböző dőlésszögekkel - falra történő szerelés 3 Összekötő vezetékek A szolárkör a hőközlő vezetékeiből áll, többnyire vörösrézcsövek hőszigeteléssel együtt, amelyek a kollektortól a HMV-készítőig vannak lefektetve, úgymint a hőmérsékleteltérésszabályozás és a fagy ellen védett hőközlő érzékelővezetékei. A vörösrézcsövekhez alternatívaként alkalmazható előkészített, készre szigetelt és beépített érzékelővezetékkel ellátott szolárvezetékek nemesacél hullám- vagy spirálcsőből. Ezen összekötő vezetékek előnye az egyszerűbb és gyorsabb szerelésben van. 4 Szolár-szerelvénycsoport A szolár-szerelvénycsoport gondoskodik a szolárkörfolyamatban a hőközlő közeg kényszer keringéséről és tartalmazza szolárkörfolyamat szabályszerű működéséhez elengedhetetlenül szükséges töltő, elzáró, biztonsági és kijelző (nyomásmérő, hőmérő) szerelvényeket. A Hoval... S, CombiVal szolártároló egységeinél vagy többkörös berendezéseknél a fali szereléshez SAG típusú szolár-szerelvénycsoportot alkalmazzon. Ez a hőszigetelt, szerelésre kész egység lehetőséget nyújt tágulási tartály csatlakozására. A keringtető szivattyú teljesítményét beren dezés specifikusan kell felülvizsgálni (a kollektorfelülettől, teljesítménynagyságtól és az átfolyási ellenállástól függően). 5 Szolár-melegvízkészítő és puffertároló A hagyományos szolárberendezéseknél a melegvízkészítéshez és a kiegészítő fűtéshez a felmelegítés a szolár-melegvízkészítő az alsó tartományában egy belső fűtőregiszterrel vagy nagyobb kollektorfelületek esetén egy külső lemezes hőcserélő segítségével történik. A Hoval szolártárolók fix beépítésű, belső fűtő-csőkígyóval felszereltek. Természetesen minden szolár-hmv-készítő lehetővé teszi a tároló egy részének a felfűtését a hagyományos energiákkal, és kiegészítésként elektromos fűtőpatronnal is felszerelhető. Szolár-kiegészítőfűtéssel ellátott koncepcióként kínálkozik egy fix beépítésű szolárregiszterrel felszerelt Combi-tároló belső nemesacél-hmv-tárolóval, vagy nor mál puffertároló, amely felmelegítése napenergiával két, karimába beépített belső szolár-hőcserélő vagy egy napenergiával felmelegített, külső lemezes hőcserélő segítségével történik. Ennél a melegvízkészítés külső átfolyós melegvízkészítővel is történhet. 6 Szolárszabályozás A kollektorokban a nem mérgező, fagyálló hőközlő közeg, azaz a polipropilénglikol kerül felmelegítésre. Amint a kollektorérzékelőben a beállított differenciálhőmérsékletet meghaladja a szolártároló alsó részében mért hőmérsékletet, a szolárszabályozáson keresztül a keringtető szivattyú bekapcsol. A kollektorokban így a hőközlő folyadék a melegvíztermelő hőcserélőjébe kerül, ott leadja a hőt a használati- vagy fűtővíznek, majd lehűlve viszszafolyik a kollektorokba. Ez a körfolyamat csak akkor szakad meg, ha a kollektorok és a tárolóérzékelő közötti hőmérsékleteltérés alacsonyabb, mint a beállított differenciálhőmérséklet. A szolár berendezés elvi kialakítása és kiterjedtsége alapján a felmelegedő energiaátvevőhöz egykörös, illetve többkörös szabályozás szükséges. 7-85

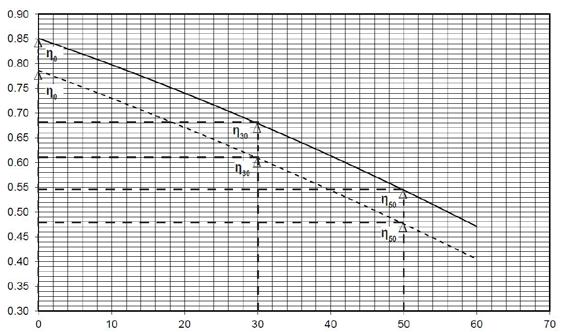

86 7-86 Szolár-berendezések tervezési szempontjai Kollektoradatok A napkollektorok minőségének leírásához és a teljesítőképességeinek összehasonlításához egyes kollektorismertető adatok ismertek. Ezen adatokat egy független intézet állapította meg a normáknak megfelelő vizsgálati eljárással. 1 Átalakítási tényező (eta 0, egység %) a maximális kollektor hatásfok %-ban. Akkor éri el, ha a kollektor középhőmérséklete megegyezik a környezeti hőmérséklettel. 2 Hőveszteségi együttható (U-érték, egység W/m 2 K) a kollektor átlagos hőveszteségét mutatja a belépő felületre és a kollektor-üzemi hőmérséklete (= átlagos kollektorhőmérséklet) és környezeti hőmérséklet közötti hőmérsékleteltérésre vonatkozóan. 3 Kollektor-jelleggörbe A kollektor-jelleggörbe a kollektor-hatásfokának függését mutatja a kollektor-üzemi hőmérséklete és a környezeti hőmérséklet közötti hőmérsékleteltérésétől és a nap besugárzásától. A folyamatokra kihat a kollektor üvegezésének fényáteresztő képessége, az abszorber rétegfelhordásának módja, a hőszigetelés, a sugárzási és hőáramlási veszteség. Energetikailag különösen kedvező a magas átalakítási tényezővel, alacsony hőveszteségi együtthatóval és lapos jelleggörbével rendelkező kol lektor. Ugyanúgy fontos a kollekto rok összehasonlítására a kollektorok tényleges elnyelő felülete is (kollektor-hasznosfelület), ami által a kollektorból felvett besugárzási energia összes mennyiségét határozzák meg. 4 Kollektorok bevizsgálása A napkollektorok minőségét és energiahatékony ságát független intézetek vizsgálják egysé ges vizsgálati módszer szerint pl.: EN A vizsgálati eredmény alapján álltják ki a Solarkeymark -ot, a napkollektorok európai minőségi bizonyitványát. A Hoval napkollektorok a legmagasabb minőségi követelményeknek felelnek meg. Kollektor-jelleggörbe Eq= 800 W/m 2 besugárzásnál abszorber felületre vonatkoztatva, szélcsendben a Rapperswili SPF vizsgálatat alapján (vizsgaszám: 461) Hatásfok UltraSol UlraSol eco Hőmérséklet-eltérés (Tm-Ta) K-ben η 0 = Kollektorhatásfok közepes kollektor-hőmérsékletnél = környezeti hőmérséklet η 0,05 = Kollektorhatásfok 30 K hőmérséklet-különbségnél közepes kollektor- és a környezeti hőmérséklet között η 0,1 = Kollektorhatásfok 50 K hőmérséklet-különbségnél közepes kollektor- és a környezeti hőmérséklet között

87 Szolár-berendezések tervezési szempontjai Alkalmazási irányelvek Síkkollektorokra a következő feltételek mellett érvényesek 1. Az átlagos napsugárzás mintegy 1200 kwh m 2 -enként és évenként, amely vízszintes beesési síkra és a közép-európai klímaviszonyokra vonatkozik. 2. A kollektorfelület napsütöttsége árnyékolás nélkül több, mint 90%. 3. A kollektor dőlésszöge a használat módja és időtartama szerint: nyitott medence májustól - szeptemberig használati víz és fedett uszoda használati víz egész évben használati víz és kiegészítő fűtés Melegvízkészítés: Standard-szolárberendezésekkel (síkkollektor- HighFlow) történő melegvízkészítés esetén személyenként kb. 1,5 m 2 kollektorfelületet és l tárolótérfogatot kell számolni. 4. Kollektorfelület déli iránytól való eltérése < 35. A déli iránytól kal nagyobb eltérés esetén kollektorfelületet 20%-kal meg kell növelni. A kollektorok elrendezésénél a déli iránytól 45 -kal nagyobb eltérés nem javasolt. Normál melegvíz-felhasználás 5. Amennyiben lehetséges valamennyi kollektorfelületet egy irányba kell tájolni. Különböző tájolású kollektormezőkre történő felosztást sem javasoljuk. Melegvízkészítéshez szükséges napkollektorfelület diagramja Nagyobb melegvíz-felhasználás Melegvízszükséglet Személyek száma Tároló-űrtartalom (l) Példa: Személy Kollektorfelület Tároló m 2 -ig liter m m m m m m m m 2 2x800 Kollektorfelület (m 2 ) Napsütötte fekvés (optimális déli irányú dőlésszög 45 ) Normál fekvés 2 Helyiségfűtés: Speciálisan az átmeneti időben az alacsony hőmérsékletű fűtési rendszerrel (fal- vagy padlófűtés) összekapcsolva a napkollektorok besugárzástól függően figyelemreméltó eredménnyel alkalmazhatóak. Irányértékként minden 10 m 2 -nyi lakófelületre 1,5-2 m 2 kollektorfelületet kell kiegészítésként a melegvízkészítéshez előirányozni,, ill %-át a fűtendő alapterület. Az élenjáró alacsonyenergiás építési mód esetén már kisebb kollektorfelülettel (a fűtendő felület 10%-ától) hozzájárul a fűtésrásegítéshez. Fűtőteljesítmény kb. 50 W/m 2 Fűtőteljesítmény kb. 70 W/m 2 Melegvízkészítéshez és fűtésrásegítéshez szükséges napkollektorfelület diagramja Fűtőteljesítmény (kw) Szoláris fedési fok kb.20% Szoláris fedési fok kb.30% 3 Uszodafűtés: Úszómedencét csak egy megfelelő hőcserélőn keresztül szabad rézkollektorokkal fel melegíteni (kétkörös rendszer). Irányérték ként a medencevíz-felszín legalább 2/3-t kell kollektorfelületként tervezni. Lakófelület (m 2 ) Kollektorfelület (m 2 ) Teljes tároló-űrtartalom (fűtés + meleg víz) 7-87
