1 Roto Fentro Ablaktábla komfort vasalat. Vasalatáttekintés - kivonat. Fentro Ablak- és ajtótechnológia

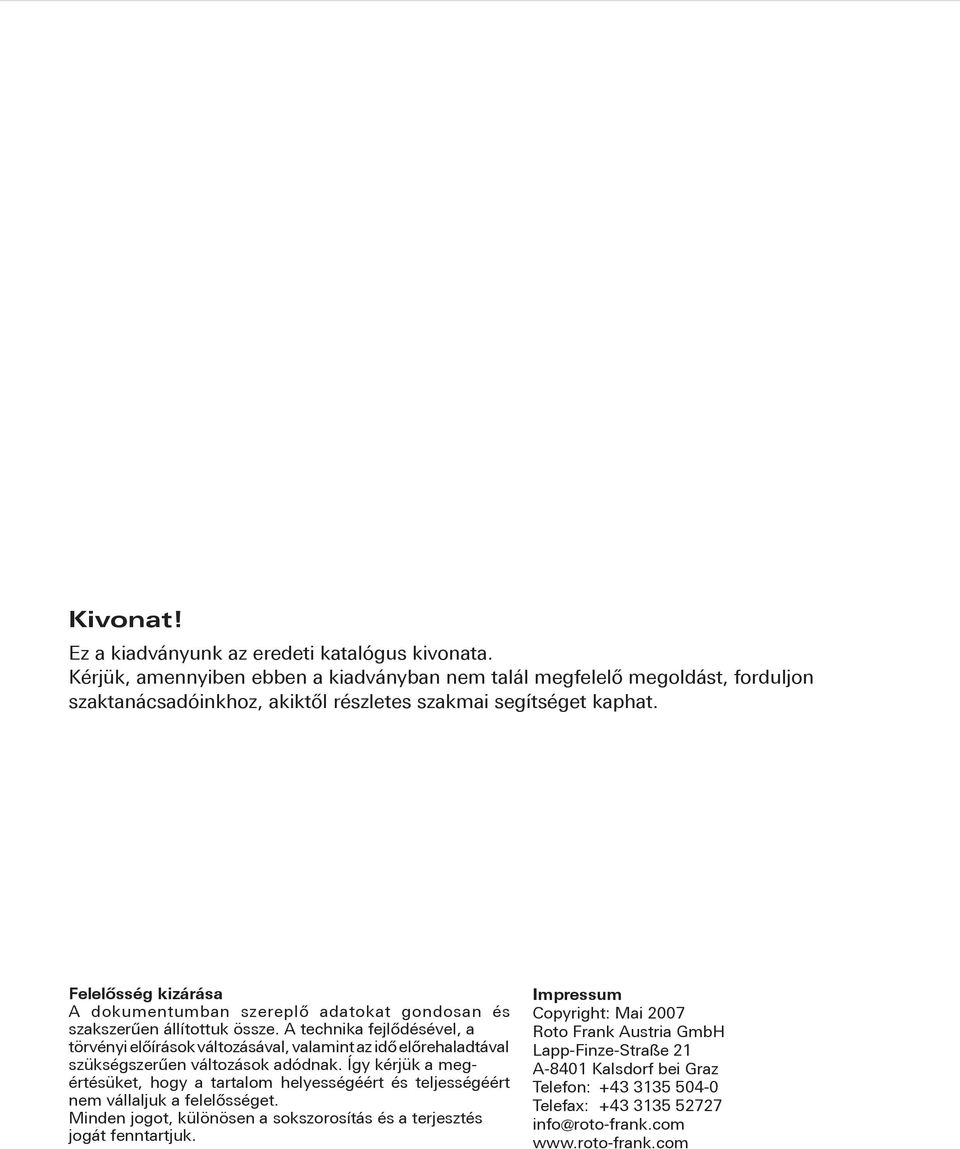

2 Kivonat! Ez a kiadványunk az eredeti katalógus kivonata. Kérjük, amennyiben ebben a kiadványban nem talál megfelelő megoldást, forduljon szaktanácsadóinkhoz, akiktől részletes szakmai segítséget kaphat. Felelősség kizárása A dokumentumban szereplő adatokat gondosan és szakszerűen állítottuk össze. A technika fejlődésével, a törvényi előírások változásával, valamint az idő előrehaladtával szükségszerűen változások adódnak. Így kérjük a megértésüket, hogy a tartalom helyességéért és teljességéért nem vállaljuk a felelősséget. Minden jogot, különösen a sokszorosítás és a terjesztés jogát fenntartjuk. Impressum Copyright: Mai 007 Roto Frank Austria GmbH Lapp-Finze-Straße A-840 Kalsdorf bei Graz Telefon: Telefax: info@roto-frank.com

3 Tartalom Általános információk 4 Roto Az innováció, a minőség és a megbízhatóság szimbóluma 4 Általános tudnivalók 5 Garancia / Szavatosság 5 Beépítési lehetőségek egy illetve több szárnyú ablak- és ajtótábláknál 6 Alkalmazási tartományok - Ablaktábla tömeg 9 kg/m 7 Alkalmazási tartományok - Ablaktábla tömeg 5 kg/m 8 Beépítési megoldások 9 Fontosabb vasalatalkatrészek sematikus bemutatása / Ablaktábla tokra szerelése 0 Táblázat ablaktáblapántok és pántcsapok kiválasztásához 6 Táblázatok jelmagyarázatai 6 Pántcsapok 7 Fentro 00 Pántcsapok 7 Fentro 00 F Pántcsapok 9 Ablaktáblapántok 0 Fentro 00 Ablaktáblapántok 0 Fentro 00 F - Ablaktáblapántok Ablaktáblapántok - Beépítési méretek Kiegészítők 6 Kiegészítők 6 Famenetű csavarok 8 Kiegészítők dupla ablaktáblákhoz 9 Zárak és talpas zárócsapok 3 Ablaktábla tartók 37 Ablaktábla tartó 37 Ajtótábla tartó 4 Ütköző 4 Pántrögzítő 4 Hajtókaros nyítószerkezet 43 Zsalulevél vasalatok 47 Zsalulevél vasalatok mozgatható zsalulevelekhez 47 Zsalulevél vasalat fix hézagos zsalulevelekhez 47 Beépítési útmutatók 48 Fix hézagos- / mozgatható zsalulevél beépítése 48 Fix hézagos zsalulevél beépítése 49 Mozgatható zsalulevél beépítése 5 Karbantartási- és tisztítási útmutató 55 FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 3. oldal

4 Roto Az innováció-, a minőség- és a megbízhatóság szimbóluma Az attraktív otthonok előkelő helyet foglalnak el a képzeletbeli kívánságlistán. Legyen akár új építés, akár felújítás a tervezőknek újra és újra törekedniük kell a tetszetős és kissé szokatlan kivitelre. A lehetőségek optimális kihasználásához partnerek szükségesek, akik rendelkeznek a modern építőipar különböző területeinek vívmányaival. Ezek közé tartozik a Roto is. Roto. A nagy név az építészetben. A Roto már több mint hét évtizede segíti elő az építőipar fejlődését. Ez az elkötelezettség minden egyes termékünk tervezésénél, gyártásánál és értékesítésénél megfigyelhető, melyek világszerte a csúcsminőséget képviselik. Az épületek millióiban találhatók vasalatok, tetőtéri ablakok, padlás- és csigalépcsők, melyek a Roto logóját viselik. Ez a logó a világ minden táján a minőséget, a megbízhatóságot és a gyártó kompetenciáját testesíti meg. Roto. Modern és termelékeny. A Roto termékek gyártása több mint üzemben történik Németországban, Európában és az USA-ban. A cégcsoporthoz ezen kívül 40 telephely, képviselet és kiállító terem tartozik világszerte. Roto. Szerviz világszerte. A Roto legfontosabb értékesítési stratégiája: a Vevőknek teljeskörű szolgáltatást nyújtani, emiatt a szerviz különleges jelentőséggel bír. A telephelyek és képviseletek kiterjedt nemzetközi hálózata gondoskodik a Vevő és a Roto közötti szoros kapcsolatról. A tervezőkkel, kereskedőkkel és gyártókkal fenntartott szoros együttműködés pedig mindkét fél számára előnyöket nyújt. Kalsdorf-i gyár 4. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

5 Általános tudnivalók Az összes ábra, méret és fontosabb adat a jelenlegi kivitel figyelembe vételével lett megadva. Ezen vasalatáttekintés kiadásával egyidőben az összes eddigi kiadványban megtalálható cikkszámok, jelölések és méretek aktualitásukat vesztik. Kérjük, tartsák be a vasalatáttekintésben szereplő utasításokat a kivitelekre és rögzítésekre vonatkozóan. A komplett katalógus és az árlista egyéni kérés alapján a vevők és az érdeklődők rendelkezésére áll. Ezek a kiadás után is a mi tulajdonunkat képezik. Nyomatékosan kérjük ezen kiadványok visszaélésszerű használatának mellőzését. Az árlistára vonatkozó összes jogot, beleértve a tartalom, az összeállítás és a sokszorosítás jogát, fenntartjuk. Garancia-szavatosság a Roto ablaktábla komfort vasalatokra A Roto Frank Austria GmbH, A-840 Kalsdorf, a törvényben foglalt 6 hónapos garanciát minden, a Roto programban szereplő ablaktábla komfort vasalatra vállalja. Ezen kívül a vasalat működésére és élettartamára éves szavatosságot vállalunk, ha az a felhasználási útmutató szerint lett beépítve. A karbantartást a karbantartási útmutató szerint kell elvégezni. A szavatosságot a vasalat beépítésének napjától számítjuk. A vasalat felületére nem vállalunk szavatosságot. Az időjárási körülmények, valamint a környezeti hatások ezt nem teszik lehetővé. A vasalatok felületkezelése a legújabb technikai normáknak megfelelő. Fekete strukturált kivitel (FST): kiváló minőségű porszórt felület (RAL 9005) finom strukturált Fehér kivitel (csak a komplett katalógusban szerepel): kiváló minőségű porszórt felület (RAL 906) Szavatosság esetén ingyenesen cseréljük a hibás alkatrészeket. Egyéb kárpótlás lehetőségét kizárjuk. FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 5. oldal

6 Beépítési lehetőségek Egy- és többszárnyú fából, műanyagból és alumíniumból készült ablak- és ajtótáblák esetén Egy- vagy többszárnyú ablaktáblákhoz Ablaktábla program, amely teljes körű megoldási variációkat kínál minden igényhez: Egyszárnyú ablaktábla Kétszárnyú ablaktábla Különböző ablaktábla formákhoz Négyszárnyú ablaktábla Háromszárnyú ablaktábla Felszerelhető: a tokra szerelőkeretre a falra Uni-ablaktábla zár: felhasználó barát korszerű esztétikus formai megjelenésű Kiváló minőségű porszórt felület: Fekete strukturált (RAL 9005) finom struktúrált Fehér (RAL 906) Srég Szegmens íves, kétszárnyú Szegmens íves, egyszárnyú Íves Ajtótáblákhoz Egyszárnyú ajtótábla Az összes szokásos ablaktábla típushoz Kétszárnyú ajtótábla Íves ajtótábla Szegmens íves, kétszárnyú Deszka ablaktábla Zsalus ablaktábla Betétes ablaktábla 6. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

7 Alkalmazási tartományok Ablaktábla tömeg 9 kg/m Ablaktábla szélesség max. 900 mm. Az ennél szélesebb ablaktáblákat dupla ablaktáblaként kell elkészíteni, max. együttes szélesség 800 mm. Pántcsap keskeny befúrható Ablaktábla magasság mm-ben Ablaktábla magasság mm-ben 3, keskeny A pántcsapok ill. ablaktáplapántok darabszáma, keskeny 0 és, keskeny Együttes szélesség mm-ben Pántcsap széles befúrható Ablaktábla magasság mm-ben Ablaktábla magasság mm-ben 3, széles A pántcsapok ill. ablaktáplapántok darabszáma és, széles Együttes szélesség mm-ben 900 mm együttes szélességnél nagyobb dupla ablaktáblák esetén ablaktábla rávezetőt kell alkalmazni. FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 7. oldal

8 Alkalmazási tartományok Ablaktábla tömeg 5 kg/m Ablaktábla szélesség max. 900 mm. Az ennél szélesebb ablaktáblákat dupla ablaktáblaként kell elkészíteni, max. együttes szélesség 800 mm. Pántcsap keskeny befúrható Ablaktábla magasság mm-ben Ablaktábla magasság mm-ben 3, keskeny, keskeny A pántcsapok ill. ablaktáplapántok darabszáma 0 és, keskeny Együttes szélesség mm-ben Pántcsap széles befúrható Ablaktábla magasság mm-ben Ablaktábla magasság mm-ben 3, széles, széles A pántcsapok ill. ablaktáplapántok darabszáma és, széles Együttes szélesség mm-ben 900 mm együttes szélességnél nagyobb dupla ablaktáblák esetén, illetve 700 mm együttes szélességet meghaladóan 3-as méretű pántcsap esetén ablaktábla rávezetőt kell alkalmazni. 8. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

9 Beépítési megoldások Fentro 00 az ablaktábla közvetlenül a tokra történő szereléséhez. Fentro 00 F az ablaktábla bélésre illetve borításra történő szereléséhez. Fentro 00 szerelése közvetlenül az ablaktokra vagy külön keretre (rázáródóan). Fentro 00 szerelése közvetlenül az ablaktokra vagy külön keretre (távközzel). FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 9. oldal

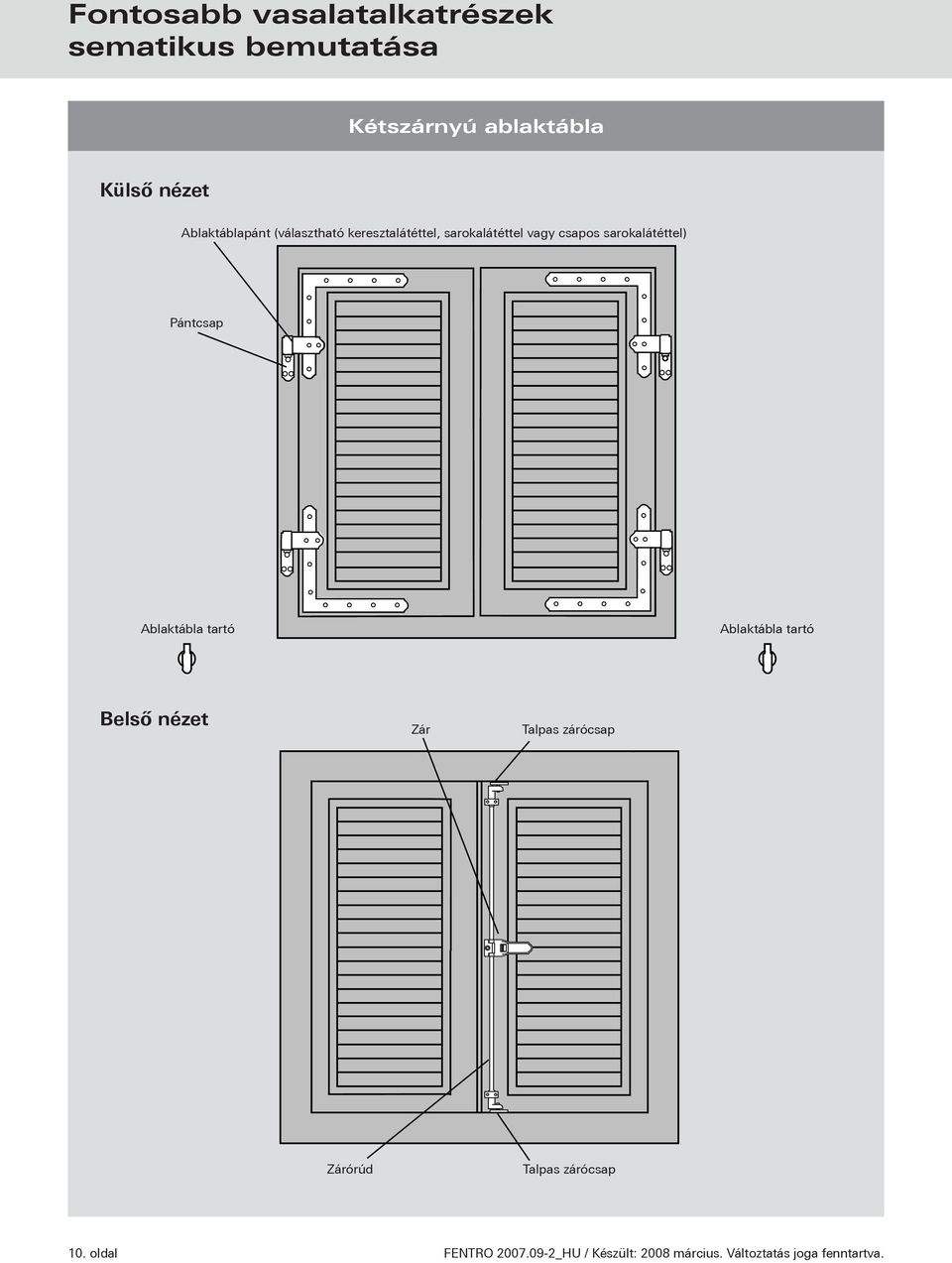

10 Fontosabb vasalatalkatrészek sematikus bemutatása Kétszárnyú ablaktábla Külső nézet Ablaktáblapánt (választható keresztalátéttel, sarokalátéttel vagy csapos sarokalátéttel) Pántcsap Ablaktábla tartó Ablaktábla tartó Belső nézet Zár Talpas zárócsap Zárórúd Talpas zárócsap 0. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

11 Ablaktábla tokra szerelése A forgástengely számítása (A és B méret) Fentro 00 rendszerű ablaktáblánál A = a pántcsap talpa és forgástengelye közti távolság (pántcsap előállás) B = az ablaktábla külsősíkja és a forgástengely közti távolság (pánt előállás) C = az ablaktábla vastagsága (5 50 mm) D = az ablaktábla és a tokkeret közti távolság = 0, 5, 0, 5 vagy 30 mm E = falkáva méret (0 5 mm) L = a nyitott ablaktábla és a falazat közti távolság 6 furat Ø Rázáródó egyszárnyú ablaktábla A forgástengely számítása (A és B méret) Egyszárnyú ablaktábla távközzel A forgástengely számítása (A és B méret) FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.. oldal

12 Fontosabb vasalatalkatrészek sematikus bemutatása Háromszárnyú ablaktábla külső forgástengellyel Külső nézet Ablaktáblapánt (választható keresztalátéttel, sarokalátéttel vagy tájolócsapos sarokalátéttel) Középpánt keresztalátéttel Pántcsap Ablaktábla tartó Ablaktábla tartó Belső nézet Zár Talpas zárócsap Záróhorog többszárnyú ablaktáblához Zárórúd Talpas zárócsap Záróhorog többszárnyú ablaktáblához. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

13 Ablaktábla tokra szerelése A forgástengely számítása (A és B méret) Fentro 00 rendszerű dupla ablaktáblánál A = a pántcsap talpa és forgástengelye közti távolság (pántcsap előállás) B = az ablaktábla külsősíkja és a forgástengely közti távolság (pánt előállás) C = az ablaktábla vastagsága (5 50 mm) D = az ablaktábla és a tokkeret közti távolság = 0, 5, 0, 5 vagy 30 mm E = falkáva méret (0 5 mm) L = a nyitott ablaktábla és a falazat közti távolság Z = a nyitott ablaktáblák közötti távolság (8 vagy 9 mm) Forgástengely kívül Dupla ablaktábla kapcsoló Rázáródó dupla ablaktábla A forgástengely számítása (A és B méret) Dupla ablaktábla távközzel A forgástengely számítása (A és B méret) FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 3. oldal

14 Fontosabb vasalatalkatrészek sematikus bemutatása Háromszárnyú ablaktábla belső forgástengellyel Külső nézet Ablaktáblapánt (választható keresztalátéttel, sarokalátéttel vagy tájolócsapos sarokalátéttel) Pántcsap Ablaktábla tartó Ablaktábla tartó Belső nézet Zár Talpas zárócsap Zárórúd Talpas zárócsap Csuklópánt 4. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

15 Ablaktábla tokra szerelése A forgástengely számítása (A és B méret) Fentro 00 rendszerű dupla ablaktáblánál A = a pántcsap talpa és forgástengelye közti távolság (pántcsap előállás) B = az ablaktábla külsősíkja és a forgástengely közti távolság (pánt előállás) C = az ablaktábla vastagsága (5 50 mm) D = az ablaktábla és a tokkeret közti távolság = 0, 5, 0, 5 vagy 30 mm E = falkáva méret (0 5 mm) L = a nyitott ablaktábla és a falazat közti távolság Z = a nyitott ablaktáblák közötti távolság (8 vagy 9 mm) Forgástengely belül Dupla ablaktábla kapcsoló Rázáródó dupla ablaktábla A forgástengely számítása (A és B méret) Dupla ablaktábla távközzel A forgástengely számítása (A és B méret) FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 5. oldal

16 Táblázat ablaktáblapántok és pántcsapok kiválasztásához Ablaktáblapánt oldalirányban pánthüvellyel állítható (falkávamélység mm-ben, -tól -ig) Ablaktábla Ablak- Ablak- Ablak- Ablak- Ablak- Ablak- Ablakvastagság táblapánt táblapánt táblapánt táblapánt táblapánt táblapánt táblapánt mm-ben méret: F méret: F3 méret: F4 méret: 00 méret: 0 méret: méret: Ablaktáblapánt oldalirányban csavarorsóval állítható (falkávamélység mm-ben, -tól -ig) Ablaktábla Ablak- Ablak- Ablak- Ablakvastagság táblapánt táblapánt táblapánt táblapánt mm-ben méret: 0 méret: méret: méret: Pántcsap keskeny és széles, befúrható (falkávamélység mm-ben, -tól -ig) Ablaktábla Pántcsap Pántcsap Pántcsap Pántcsap vastagság méret: 0 méret: méret: méret: 3 mm-ben A fenti adatok zárt helyzetben a tokra felfekvő (előállás 0 mm) és nyitott helyzetben a falsík előtt 5 mm-re álló ablaktáblák esetén alkalmazhatók. Ablaktábla tartók alkalmazási tartománya függ a falkiállás méretétől. Egyéb kiviteli variációkat lásd a Fentro katalógusban! Táblázatok jelmagyarázatai Falkávamélység (E méret, lásd Fentro katalógus) Pántcsap előállás (A méret, lásd Fentro katalógus) Pánt előállás (B méret, lásd Fentro katalógus) Tengelytáv (az ablaktábla sarkának és a pánt forgáspontjának a távolsága) Csomagolási egység, darab illetve garnitúra 6. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

17 Fentro 00 Pántcsapok Pántcsap, keskeny befúrható Csavarszükséglet: 4 db 4,5 x Tengely méret állítható ill. cserélhető pánthüvely használata esetén A sablonok 6-os tengelyhez illenek Pántcs. Min. furat Konzol méret mélység méret (K) mm mm mm mm 3,0 excenteres 3/9,5 excenteres 4,5/7,5 6 6-os tengelynél minimális fúrási mélység Fúrási kép (keskeny pántcsap esetén) min. helyszükséglet (ha a pánthüvely állítás szükséges, egyébként 3 mm) minimális helyszükséglet (6-os tengelynél) Ø furat E falkávamélység L méret Ablaktábla vastagság és falkávamélység (-tól -ig) mm-ben Ablaktábla Pántcsap Pántcsap vastagság méret: 0 méret: Ablaktábla Pántcsap Pántcsap vastagság méret: méret: A pántcsap felszerelése után a rögzítőcsavart min. 7 Nm erővel egy 4 mm-es inbusz kulccsal meghúzni. ablaktáblapánt közepe szárny tok A fenti adatok nyitott helyzetben a falsík előtt 5 mm-re álló ablaktáblák esetén alkalmazhatók. Ablaktábla tartók alkalmazási tartománya függ a falkiállás méretétől. FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 7. oldal

18 Fentro 00 Pántcsapok Pántcsap, széles befúrható, Jobb/Bal B 494 J 4950 B 4943 J Csavarszükséglet: 4 db 4,5 x B 4937 J ,0 excenteres 3/9 Ablaktábla vastagság és falkávamélység (-tól -ig) mm-ben Tengely méret állítható ill. cserélhető pánthüvely használata esetén,5 excenteres 4,5/7,5 A sablonok 6-os tengelyhez illenek 6 minimális helyszükséglet (6-os tengelynél) E falkávamélység L méret AT Páncsap Pántcsap Pántcsap vast. méret: méret: méret: os tengelynél Ø furat Pántcs. Min. furat Konzol méret mélység méret (K) mm mm mm minimális fúrási mélység Fúrási kép (széles pántcsap esetén) A pántcsap felszerelése után a rögzítőcsavart min. 7 Nm erővel egy 4 mm-es inbusz kulccsal meghúzni. ablaktáblapánt közepe szárny tok A fenti adatok nyitott helyzetben a falsík előtt 5 mm-re álló ablaktáblák esetén alkalmazhatók. Ablaktábla tartók alkalmazási tartománya függ a falkiállás méretétől. 8. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

19 Fentro 00 F Pántcsapok Talplemezes pántcsap átmérő 8 mm Alátét (3 vagy 5 mm) talplemezes pántcsaphoz, halmozható Csavarszükséglet: 3 db 4,5 x 35 Fekete Menetes pántcsap átmérő 8 mm Csavarszükséglet: 3 db 4,5 x Talplemezes pántcsap, átmérő 8 mm Alátét Menetes pántcsap Ø mm furat FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 9. oldal

20 Ablaktáblapántok Fentro 00 Ablaktáblapántok Ablaktáblapánt pánthüvely cserével oldalirányban ±,5 ill. ±3 mm-t állítható Csavarszükséglet: 4 db 4,5 x AT vastagság és falkávamélység (-tól -ig) mm-ben Tengely méret cserélhető pánthüvely használata esetén 3,0 excenteres 3/9,5 excenteres 4,5/7,5 A sablonok 6-os tengelyhez illenek 6 min. helyszükséglet (ha a pánthüvely állítás szükséges, egyébként 3 mm) 9 min. helyszükséglet (6-os tengelynél) E falkávamélység L méret (min. 0) AT AT pánt AT pánt vastagság 00 méret 0 méret AT AT pánt AT pánt vastagság méret méret os tengelynél Ø furat Rögzítőcsavar, 4 mm-es inbusz kulccsal állítható Ablaktábla vastagsága min. 5 mm 0. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

21 Ablaktáblapántok Ablaktáblapánt Csavarorsóval ± 4 mm-t oldalirányban, fokozatmentesen állítható és kiegészítésként pánthüvellyel Csavarszükséglet: 4 db 4,5 x oldalirányban csavarorsóval állítható -0 3,0 excenteres 3/9,5 excenteres 4,5/7,5 Tengely méret állítható ill. közép cserélhető pánthüvely használata esetén A sablonok 6-os tengelyhez illenek E falkávamélység L méret AT vastagság és falkávamélység (-tól -ig) mm-ben AT AT pánt AT pánt vastagság 0 méret méret AT AT pánt AT pánt vastagság méret 3 méret min. helyszükséglet (6-os tengelynél) 6-os tengelynél Ø furat Ablaktábla vastagsága min. 5 mm Rögzítőcsavar és csavarorsó, 4 mm-es inbusz kulccsal állítható Csavarorsóval ± 4 mm-t oldalirányban állítható Fentro 00 F Ablaktáblapántok Ablaktáblapánt pánthüvely cserével oldalirányban ±,5 ill. ±3 mm-t állítható Csavarszükséglet: 3 db 4,5 x 35 F F F F FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.. oldal

22 Ablaktáblapántok - beépítési méretek F méretű ablaktáblapánt beépítési variációi Pánthüvellyel állítható 6,5 6-os tengelynél C C 5 0 A L 0 5 Pántcsap lásd 9. oldal Pánthüvellyel állítható 6 C A L Pántcsap lásd 9. oldal. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

23 Ablaktáblapántok - beépítési méretek F méretű ablaktáblapánt beépítési variációi Pánthüvellyel állítható 6 C C 5 0 A L 0 5 Pántcsap lásd 9. oldal Pánthüvellyel állítható 6 C C 5 0 A L 0 5 Pántcsap lásd 9. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 3. oldal

24 Ablaktáblapántok - beépítési méretek F3 méretű ablaktáblapánt beépítési variációi Pánthüvellyel állítható os tengelynél C C A L Pántcsap lásd 9. oldal 4. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

25 Ablaktáblapántok - beépítési méretek F4 méretű ablaktáblapánt beépítési variációi Pánthüvellyel állítható 6 C 5 55 A 7.5 L 35 Pántcsap lásd 9. oldal 4 6-os tengelynél Pánthüvellyel állítható 6 C 5 55 A 7.5 L 35 Pántcsap lásd 9. oldal 4 6-os tengelynél FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 5. oldal

26 Kiegészítők Pánthüvely Fentro 00, 00 G, 00 F Fekete Kivitel központos excenteres excenteres Keresztalátét Csavarszükséglet: db 4,5 x Sarokalátét (pár) Csavarszükséglet páronként: 4 db 4,5 x 30 0 x pár 70 x pár Hosszúalátét Csavarszükséglet: 4 db 4,5 x Csapos sarokalátét (pár) Csavarszükséglet páronként: 4 db 4,5 x 30 0 x pár Díszsaroklemez Csavarszükséglet: 8 db 4,5 x 30 0 x oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

27 Kiegészítők M5x Menetes hüvely M5 M5x M5x M5x Kapupántcsavar M5x M5x Ablaktábla vastagság ablaktáblapántok esetén Fentro 00 állítható csavarorsóval Fentro 00 állítható pánthüvellyel Fentro 00 F M5x7-5-9 M5x M5x M5x M5x M5x Ablaktábla vastagság Menetes hüvely M5 Ablaktábla vastagság Menetes hüvely M5 FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 7. oldal

28 Kiegészítők Behúzófül Csavarok mellékelve Ablaktábla rávezetőkar görgővel (pár) rövid pár hosszú pár Csavarok mellékelve Ablaktábla rávezető lemez Ablaktábla rávezető gyűrű Csavarok mellékelve Famenetű csavarok Süllyesztett fejű csavar Lencsefejű csavar Csavar középdarabhoz, középpánthoz, sarokpánthoz és hosszúpánthoz. A csavar ALU táblára valamint ALU tokra nem alkalmazható! A csavarhosszúságok a mindenkori csavarszükséglet adatoknak megfelelően, 30 mm táblavastagság felett alkalmazhatóak. Fekete 4.5 x x x x oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

29 Kiegészítők dupla ablaktáblákhoz Középpánt keresztalátéttel Csavarszükséglet: 4 db 4,5 x 30, 4 db 4,5 x 35 60/60/ /60/ Középpánt sarokalátéttel 0 x 0 Csavarszükséglet: 4 db 4,5 x 30, 4 db 4,5 x 35 50/60/ Hevederpánt Csavarszükséglet: 6 db 4,5 x 35 95/95/ Csuklópánt - egyenes Csavarszükséglet: 6 db 4,5 x Csuklópánt - hajlított (távolság 5 mm) Csavarszükséglet: 6 db 4,5 x 30 Záróhorog többszárnyú ablaktáblához Csavarok mellékelve Dupla ablaktábla kapcsoló Csavarok mellékelve Távtartólap Dupla ablaktábla vezetőrúdhoz Fekete FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 9. oldal

30 Kiegészítők dupla ablaktáblákhoz Dupla ablaktábla vezetőrúd (csak hajtókaros nyitószerkezet alkalmazása esetén) Csavarszükséglet: 0 db 4,5 x A dupla ablaktábla vezetõrúd fa, műanyag és alumínium ablaktáblák, hajtókaros nyitószerkezet segítségével történő működtetésére szolgál. A középpánt vagy a csuklópánt forgáspontjának belül kell lennie. Alkalmazhatósági tartomány: 300 mm mm. A megadott alkalmazhatósági tartomány csak a dupla ablaktábla vezetőrúdra vonatkozik, a hajtókaros nyitószerkezet figyelembe vételével. Dupla ablaktábla vezetõrúd Zárókarom (mûanyag bevezetõ darabbal) Rugós teleszkóp Rögzítõcsap Talpas zárócsap felül Talpas zárócsap Talpas zárócsap alul Talpas zárócsap Zárókarom (mûanyag bevezetõ darabbal) 30. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

31 Kiegészítők dupla ablaktáblákhoz Szerelés (Előfeltétel a felszerelt és beállított dupla ablaktábla, a talpas zárócsap kivételt képez!) Az alsó és felső talpas zárócsapot az ablaktábla sarkával egy szintbe rögzíteni Tok Ablaktábla Ablaktábla felső sarka Rögzítőcsap Rögzítő csavar 4 mm-es inbusz Ablaktábla alsó sarka A rugós teleszkóp forgástengelyének számítása Rugós teleszkóp forgástengelye. Az rögzítőcsavar helyét (felső talpas zárócsap) az ablaktábla zárt helyzetében a tokon megjelölni.. Az ablaktáblát kinyitni. Jelölés Rögzítőcsavar A méret (pántcsap) 3. X méretet lemérni. 4. X méretet megfelezni és mindkét oldalról (nyitott állapotban X/ + 0) a tokra mérni. A két kimért pont közepe = Rugós teleszkóp forgástengelye. X méret Rögzítőcsavar 3 A zárókarmot (felül, alul) és a rugós teleszkópot felszerelni Rugóskitámasztó forgástengelye kb. 8 Négy szárnyú ablaktábla esetén (ill. két dupla ablaktáblánál) a zárókarmot középre helyezni. Tok min. helyszükséglet Ablak tábla A méret Pántcsap kiállás mm-ben Ablaktábla szélesség AT szélesség (mm-ben) Ablaktábla szélesség Ablak tábla Dupla ablaktábla A méret Pántcsap min. hézag AT szélesség (mm-ben) Dupla ablaktábla 4 re vágni és beállítani Kiállás Rúd hossz L Tok A rögzítő csavart 4 mm-es inbusz kulccsal meghúzni Ablaktábla felül és alul Figyelem! A rugós kitámasztót szereléskor elő kell feszíteni! méretre vágni FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 3. oldal

32 Zárak és talpas zárócsapok UNI- Ablaktáblazár egységcsomag Csavarszükséglet: Poz. : 0 db 4,5 x 30 Poz. : 6 db 4,5 x 30 Kivitel talpas zárócsappal ( db egyenes + db ferde csappal) talpas zárócsap nélkül Zárórúd Zárórúd (ajánlott) (ajánlott) 3. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

33 Zárak és talpas zárócsapok Középfelnyíló rúdzár Csavarszükséglet: 0 db 4,5 x 30 Alátét középfelnyíló rúdzárhoz, 3 mm (kép nélkül) Kétszárnyú kivitel Zárórúd (a csomagolás nem tartalmazza) Egyszárnyú kivitel Megjegyzés: Az ábrán látható talpas zárócsapokat a csomagolás nem tartalmazza! FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 33. oldal

34 Zárak és talpas zárócsapok Fekete Alátét UNI ablaktáblazárhoz mm mm Alátét UNI ablaktáblazárhoz Fekete Záróvilla ( darabot a középfelnyíló rúdzár tartalmaz) Csavarszükséglet: db 4,5 x Zárórúd UNI táblazárhoz és középfelnyíló rúdzárhoz Rúdvezető Csavarszükséglet: db 4,5 x 30 Fekete Ütközőlemez Fekete Tolórúdvég Tolórúdvég gumi ütközővel bal jobb Csavarszükséglet: 4 db 4,5 x 35 bal jobb Sárga Záróhüvely oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

35 Zárak és talpas zárócsapok Középfelnyíló rúdzár alkalmazása J UNI-Ablaktáblazár egységcsomag alkalmazása B B J Nyitott Zárt Nyitott Középfelnyíló rúdzár esetén Nyitott UNI-Ablaktáblazár esetén Zárt FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 35. oldal

36 Zárak és talpas zárócsapok Középfelnyíló ablaktáblazár Csavarok mellékelve * nincsenek csavarok mellékelve 0 egyenes hajlított egyenes* Egyszárnyú ablaktáblazár Csavarok mellékelve Talpas zárócsap egyenes ferde Csavarszükséglet: db 4,5 x 30 Kivitel egyenes ferde ferde Távtartótalpas zárócsapok egyenes/ferde (garnitúra) Ferde alátétek Csavarszükséglet poz. : 6 db 4,5 x Távtartó zárókengyel Csavarok mellékelve pár Távtartókengyel zárócsappal (pár) pár pár pár Ütköző oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

37 Ablaktábla tartók Ablaktábla tartó Fentro 00 Csavar M0 x 35 mm Alkalmazási tartomány mm-ben Alátét (ablaktábla tartóhoz) Fekete 5 mm alátét 4-es méret alátét alátét nélkül alátét 3-as méret alátét alátét nélkül alátét -es méret alátét alátét nélkül Ablaktábla vastagság L=5 mm esetén alátét -es méret alátét alátét nélkül L méret Rögzítõcsavar 4 mm-es inbusz kulcs Alátét szükség szerint FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 37. oldal

38 Ablaktábla tartók Ablaktábla tartó - W Fentro 00 rögzítőcsavarok nélkül Alkalmazási tartomány mm-ben as méret -es méret -es méret L méret Rögzítõcsavar közepe Magasság állíthatóság Rögzítõcsavar 4 mm-es inbusz kulcs 38. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

39 Ablaktábla tartók UNI-Ablaktábla tartó automata fejjel (tiplivel) Alkalmazási tartomány mm-ben 0 60/ / / Normál alkalmazás 3-as méret -es méret -es méret L méret Csavarhossz -es méret esetén: 75 mm -es méret esetén: 05 mm 3-as méret esetén: 35 mm Alkalmazás szigetelt homlokzat esetén A minimális 45 mm-es távolság -es és 3-as méretnél is elérhető a tipli mélyebbre helyezésével. Az ablaktábla vastagságát ennek megfelelően csökkenteni kell. Csavarhossz -es méret esetén: max. 70 mm 3-as méret esetén: max. 00 mm FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 39. oldal

40 Ablaktábla tartók UNI-Ablaktábla tartó (tiplivel) Alkalmazási tartomány mm-ben 0 60/ / / Normál alkalmazás 3-as méret -es méret -es méret L méret Csavarhossz -es méret esetén: 75 mm -es méret esetén: 05 mm 3-as méret esetén: 35 mm Alkalmazás szigetelt homlokzat esetén A minimális 45 mm-es távolság -es és 3-as méretnél is elérhető a tipli mélyebbre helyezésével. Az ablaktábla vastagságát ennek megfelelően csökkenteni kell. Csavarhossz -es méret esetén: max. 70 mm 3-as méret esetén: max. 00 mm 40. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

41 Ajtótábla tartók Ajtótábla tartó Alátét ajtótábla tartóhoz (halmozható, 3 mm) Fekete Csavarok mellékelve 3 mm Ajtótábla tartó tartócsavarral (tiplivel) Csavarszükséglet: db 4,5 x Ajtótábla tartó rugós rúddal Csavarszükséglet: db 4,5 x 35 95/ Ütköző Fekete Ütköző Alátét ütközőhöz lágy (halmozható, 5 mm) (lágy) Csavarszükséglet: db 4,5 x 35 5 mm FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 4. oldal

42 Pántrögzítő Pántrögzítő Fentro 00 és Fentro 00 G ablaktábla pántokhoz Csavarszükséglet: db 4,5 x 35 bal jobb Vasalatalkatrészek Kiegészítők Pánt alkatrészek Alátét halmozható Alátét (5 mm) az ütközőhöz Pántcsap alkatrészek Ütközõ Ütköző a pántrögzítő csomagolása tartalmazza Alkalmazási tartomány Szerelhető: Fentro 00 széles és keskeny befúrható pántcsapra, A méret min. 55 mm Fentro 00 ablaktáblapánt 0,, méret nem állítható B méret min. 30 mm 0,,, 3 méret oldalirányban állítható, B méret min. 35 mm Alkalmazhatósági tartomány at szélesség mm-ben SZ M 600 bal oldali pántrögzítő jobb oldali pántrögzítő a pántrögzítő minimális helyigénye ablaktábla magasság mm-ben Fentro 00, széles, befúrható pántcsap Ablaktábla tömeg max. 8 kg 800 Fentro 00, keskeny, befúrható pántcsap, csak -es és -es méret Ablaktábla tömeg max. kg oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

43 Hajtókaros nyitószerkezet Hajtókaros nyitószerkezet Hajtókaros nyitószerkezet rozsdamentes acél kivitelben (kép nélkül) 4/ bal Csavarok mellékelve 4/ jobb / bal 509 4/ jobb 509 Fekete 3 Hajtókar Csuklós hajtókar Elektromos hajtókar (kép nélkül) Fából, műanyagból vagy alumíniumból készült egy- illetve többszárnyú ablak- és ajtótáblák manuális vagy elektromos nyitásához. A hajtókaros nyitószerkezet univerzálisan alkalmazható, viszont a pántcsapok funkcióját nem látja el, ezért ezek használata Hajtókaros nyitószerkezet BAL Vasalat alkatrészek (az ábrán a balos kivitel látható) Zárt ablaktábla külső nézete Pántcsap és pánt Hajtókaros nyitószerkezet JOBB Belső rozetta Konzol Csapágy (az ablaktáblára rögzíteni) Menesztő Cső hajtás szükséges. Nem szükséges, hogy a pántcsapok és a hajtókaros nyitószerkezet forgáspontjai egy síkba essenek. A nyitószerkezetet a meghatározott tengely értékeken belül bárhová helyezheti, amely optimális beállítást tesz lehetővé. Ajánlott érték tartományok: Ablaktábla nagysága max., m Ablaktábla szélessége max.,0 m Ablaktábla tömege max. 8 kg ek és alkalmazási tartományok C ablaktábla vastagság min. 5 mm vagy min. 0 mm, ha az ablaktábla min. 0 mm távolsággal lett szerelve. Menesztő közepe Belső helyszükséglet Külső helyszükséglet min. Hajtók. nyitósz. kiállás (Pántcsap A méret) = mm Ø 5 furat Többszárnyú ablaktábla esetén csak dupla ablaktábla vezetőrúddal együtt (belső forgáspont esetén) alkalmazható! Rögzítőcsavarok: db famenetű csavar 4,0 x 5 mm, db famenetű csavar 5,0 x 30 mm, db famenetű csavar 5,0 x 50 mm (a csavarokat a csomagolás tartalmazza) FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 43. oldal

44 Hajtókaros nyitószerkezet Tengelytávolság a pántcsap forgástengelye és a menesztő tengelye között Menesztő tengelye Eltérés az AT felé FM kisebb mint az FM Nincs eltérés esetén Menesztő tengelye Nincs eltérés Eltérés a káva felé FM nagyobb mint az FM Nincs eltérés esetén Menesztő tengelye K A + K Pántcsap forgástengelye Pántcsap forgástengelye Pántcsap forgástengelye AT FM FM FM A tok belső oldaláról kiindulva válassza ki a helyet, ahol a tokot keresztül tudja fúrni (Ø 5 mm). Még ne fúrjon! Mérje le kívül, melyik FM (= Fúrás) felel meg! Ennek a méretnek bele kell esnie a lejjebb látható Fúrásméret táblázatba, amely függ a pántcsap tengelyméretétől és a B mérettől. Fúrásméret (FM) Nincs ráhagyás esetén Fúrásméret táblázat B méret Példa: Tengely méret FM= (Fentro állítható AT pánt) Pántcsap forgáspont A táblázatból az ablaktábla élétől 4 47 mm távolságra eshet a Ø5-ös furat közepe nem állítható állítható Fentro Ablaktáblapántok Pántcsap tengelymérete 3 4 Hajtókaros nyitószerkezet kiállása Nincs eltérés és eltérés az AT felé (lásd és 4 pont) esetén a hajtókaros nyitószerkezetet a pántcsap A méretével kell felszerelni. eltérés a káva felé esetén a hajtókaros nyitószerkezetet az A méret + eltérés (K) összegével kell kívülre felszerelni. (ebben az esetben a hajtókaros nyitószerkezet maximális kiállása 5 mm lehet). Ha a kiválasztott fúrásméret kisebb mint a fúrásméret nincs eltérés esetén, akkor a eltérés az AT felé változatot kell alkalmazni. példa: Tengelyméret 6 mm eltérés az FM nincs ráhagyás : 37 mm AT felé választott FM: 30 mm 7 mm Ha a kiválasztott fúrásméret nagyobb mint a fúrásméret nincs eltérés esetén, akkor a eltérés a káva felé változatot kell alkalmazni. példa: Tengelyméret 6 mm eltérés a FM nincs ráhagyás : 37 mm káva felé választott FM: 47 mm K=0 mm 44. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

45 Hajtókaros nyitószerkezet 5 Szerelés Mivel a hajtókaros nyitószerkezet függetlenül működik a pántoktól és a pántcsapoktól, magasságban bárhová helyezheti. Előnyös az ablaktábla közepére felszerelni. A fúrás pontos helyét bejelölni és a tokot átfúrni (Ø 5 mm furat). A furatnak a tokra merőlegesnek kell lennie! A hajtókaros nyitószerkezet behelyezésekor a konzolnak teljes felületén illeszkednie kell a tokra! Egyéb esetben a furat nem merőleges és az eltérést korrigálni kell! Közép jelölés A cső méretre vágása Rögzítőcsavar Konzolt a méretre vágás előtt a csőre rátolni, a kiválasztott méretre beállítani és a csavarokkal rögzíteni (4 mm-es inbusz kulcs). Hajtókaros nyitószerkezet kiállása lásd 3 Ø 5 furat Tok Előnyös a következő eljárás: a konzolt a leírtak szerint a csőhöz csatlakoztatni. A nyitószerkezetet a furatba behelyezni, belülről a tok szélét bejelölni. A nyitószerkezetet kihúzni, 5 mm-t hozzáadni a jelöléshez, majd méretre vágni. A csövet lesorjázni. Nyitószerkezetet felszerelni, adott esetben a csavarhelyeket előfúrni (csavarok: süllyesztett fejű csavar 5 x 30). Utána a belső rozettát felszerelni. A menesztő méretre vágása Közép jelölés Hossz Ablaktábla szélesség = 5 39: Hajtókaros nyitószerkezet kiállása minusz 5 mm (minusz távolság) Vágás helyét lesorjázni Ablaktábla szélesség > 40: Hajtókaros nyitószerkezet kiállása minusz 0 mm (minusz távolság) A csapágy szerelése (az ablaktáblára) 5-9 mm ablaktáblaszélesség esetén 30 mm ablaktáblaszélességtől 30 mm-től A csapágy elhelyezése Az ablaktáblát (a csapágyat még ne szerelje fel) felakasztani. A menesztőt behelyezni a hajtókaros nyitószerkezetbe, és a hajtókarral az ablaktáblához mozgatni. A menesztő közepét a táblán megjelölni majd a csapágyat felszerelni vagy a csapágyat ráhelyezni a menesztőre és a megfelelő pozícióban felszerelni (5x50 süllyesztett fejű csavarral rögzíteni, csavar helyeket előfúrni). Felül! Menesztő közepe = Csapágy közepe FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 45. oldal

46 Hajtókaros nyitószerkezet Az ütköző szerelése Az ütközőt az ablaktábla külső oldalára, a hajtókaros nyitószerkezettel egy vonalban felszerelni vagy ennek a pozíciónak megfelelően a falra szerelni. Ütköző Az ablaktábla beakasztása Ha a szerelést felakasztott ablaktáblával végezte el, akkor a hajtókaros távnyitó már üzemkész. Egyéb esetben akassza fel az ablaktáblát, ezután először a menesztőt illessze a csapágyba és rögzítse. A menesztő hatszögletű végét az ablaktábla mozgatásával könnyen a helyére illesztheti. Figyelem: Az ablaktáblát csak max. 80 -ig szabad nyitni (ezt az értéket az ütközővel kell szabályozni), mert extrém esetben a menesztő kicsúszhat a csapágyból. 6 Használat A hajtókar segítségével (a hajtókaros nyitószerkezet csomagolása nem tartalmazza a hajtókart, külön kell rendelni) tudja az ablaktáblákat belülről nyitni és zárni. Nyitott és zárt állapotban is enyhén huzassa rá a falsíkra illetve az ablaktokra, hogy az ablaktáblákat a szél ne mozgassa. Ne használjon nagy erőt! A hajtókar különböző méretekben rendelhető. Rövidebbre vágás lehetséges. A hajtókar hosszának helyes megválasztása 6 Karbantartás és javaslat Hajtókar hossz: Csőhossz plusz belső káva plusz 00 mm Cső hossz belső káva A hajtókar forgatási iránya: Nyit Zár A hajtókaros távnyitó csigahajtása gyárilag zsírzott. Üzembehelyezés előtt a csapágy csapjait (az ablaktáblán) olajozza be. Ezt a kenést a szükséges időközönként ismételje meg, de minimum két évente. Az ablaktáblapántoknak és a pántcsapoknak is könnyen működtethetőnek kell lenniük. Hajtókaros nyitószerkezet használata esetén nincs szükség zárra és ablaktábla tartóra, mivel a hajtókaros nyitószerkezet ellátja ezeket a funkciókat. Éppen ezért szükséges a tok megfelelő rögzítése a falazatban (hatványozottan érvényes a műanyag tokokra)! 60 km/h erejű szél (vihar), valamint az épület előnytelen fekvése esetén a vasalat deformálódhat és következmény károkat szenvedhet. Az ablaktáblákat viharos időjárás esetén (A VIHAR ELŐTT!) zárni kell! 46. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

47 Zsalulevél vasalatok Zsalulevél vasalatok mozgatható zsalulevelekhez Rúdkészlet (rögzítőcsavarok nélkül) Összetevők: 3 Mozgatórúd Csapágyrúd (csak AL-Natur) Csapágyrúd (csak AL-Natur) Csavarszükséglet a rúd hosszától függően: méret 3,0 x 30 3 Fekete AL-Natur 60/ / / / Mozgólevél végdarab működtetőcsappal ill. anélkül (garnitúra, rögzítőcsavarok nélkül) Barna pár Állítószerkezet Csavarok mellékelve Zsalulevél vasalatok fix hézagos zsalulevelekhez AL-Natur Csapágyrúd (rögzítőcsavarok nélkül) Csavarszükséglet a rúd hosszától függően: méret 3,0 x 30 60/ / / / Fixlevél végdarab (bal/jobb) 60/30 bal Barna 60/30 jobb FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 47. oldal

48 Fix hézagos- / mozgatható zsalulevél beépítése Beépítési variáció Zsalulevelek méretezése: Fix hézagos zsalulevél hossz = ablaktábla belméret - 5 mm Mozgatható zsalulevél hossz = ablaktábla belméret - 8 mm Zsalulevél darabszám = X méret / B-B metszet belső oldal 4 mm táblavastagságnál esnek a zsalulevelek középre. X méret lehetséges Csapágyrúd és rúdkészlet méretek Csapágyrúd és rúdkészlet méret X méret Ablaktábla magasság Az X méretet a mellékelt táblázatból kell kiválasztani! /70 60/900 60/080 60/60 A-A metszet (Fentro 00 ablaktáblapántok használata esetén) Ablaktábla belméret Fix hézagos zsalulevél esetén Takaróléc darab Hossz = X méret + 8 belső oldal Mozgatható zsalulevél esetén Takaróléc Takaróléc (állító oldal) Hossz = Hossz= X méret - 64 X méret + 8 (szereléskor a többi alkatrész pozícionálása után darabolni) 48. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

49 Fix hézagos zsalulevél beépítése Áttekintés Csapágyrúd Ablaktábla belső oldala Fixlevél végdarab balos L Zsalulevél Fixlevél végdarab jobb R Csapágyrúd Facsavar 3,0 x 30 Takaróléc Takaróléc FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 49. oldal

50 Fix hézagos zsalulevél beépítése Szerelési útmutató Csapágyrudakat méretre vágni Fixlevél végdarabokat beszerelni Fixlevél végdarabokat beragasztani Fixlevél végdarab bal L X méret Zsalulevél A nyilaknak felfelé kell mutatniuk! Fixlevél végdarab jobb R A szereléshez szorítópofa használata ajánlott Csapágyrúd ( db) 3 A csapágyrudakat beszerelni Facsavar 3,0 x 30 Csapágyrúd Csapágyrúd 4 A zsaluleveleket behelyezni Belső oldal 5 Takaróléc Takaróléc Takaróléceket behelyezni és rögzíteni 50. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

51 Mozgatható zsalulevél beépítése Beépítési variációk Beépítési variáció Beépítési variáció Ablaktábla belső oldala Ablaktábla belső oldala Csapágyrúd Fixlevél végdarab működtetőcsappal Zsalulevél Fixlevél végdarab működtetőcsappal Facsavar 3,0 x 30 Csapágyrúd (állítási oldal) Takaróléc Speciális anya Rögzítőcsavar 4 x 30 Minden alkatrész használható jobbosként és balosként is! Mozgatórúd Rugós beállító fogantyú Takaróléc (állítási oldal) A beépítési variáció esetén nem szükséges Pozícionáló szerkezet FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 5. oldal

52 Mozgatható zsalulevél beépítése Szerelési útmutató A rúdkészlet elemeit méretre vágni X méret - 60 X méret X méret Csapágyrúd Mozgatórúd Csapágyrúd (állítási oldal) Csapágyrudakat beépíteni Beépítési variáció Facsavar 3,0 x 30 Csapágyrúd Csapágyrúd (állítási oldal) Beépítési variáció Facsavar 3,0 x 30 Csapágyrúd Csapágyrúd (állítási oldal) 5. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

53 Mozgatható zsalulevél beépítése Szerelési útmutató 3 Mozgólevél végdarabokat beszerelni Belül Mozgólevél végdarabokat beragasztani Mozgólevél végdarab működtetőcsap nélkül Zsalulevél A működtető csapoknak az állítási oldalon belülre kell esniük. Mozgólevél végdarab működtetőcsappal (állítási oldal) A ragasztáshoz szorítópofa használata ajánlott 4 A zsaluleveleket behelyezni A működtető csapoknak az állítási oldalon belülre kell esniük. Belső oldal Az alsó és a felső zsaluleveleket behelyezni. Takaróléc 5 A mozgatórúd szerelése felső rész alsó rész A mozgatórúd megfelelő helyzetére ügyelni (alsó-felső rész)! A szereléshez egy lapos feszítőszerszám ajánlott Mozgatórúd A mozgatórúd furatába az alsó és felső mozgólevél végdarab működtető csapját benyomni, majd a többi zsalulevelet behelyezni és a működtető csapokat bepattintani. Zsalulevél 6 A takaróléc -et behelyezni és rögzíteni FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 53. oldal

54 Mozgatható zsalulevél beépítése Szerelési útmutató 7 Az állítószerkezet szerelése Beépítési variáció Beépítési variáció Az állítószerkezet magasságát kiválasztani, a rugós beállító fogantyút a speciális anyával a mozgatórúd furatába 0-es villáskulcs segítségével rögzíteni. A rugós beállító fogantyút a marással egy magasságban a speciális anyával a mozgatórúd furatába 0-es villáskulcs segítségével rögzíteni. A mozgatórudat a rugós beállító fogantyú alatt és fölött a mozgólevél végdarabok működtetőcsapjain keresztül megcsavarozni, majd minden negyedik zsalulevelet ugyanígy rögzíteni. A csavarok lazításával ill. meghúzásával a mozgatást lehet könnyíteni ill. nehezíteni. 8 A pozicionáló szerkezet szerelése A rugós beállítófogantyú csapját a felső hosszlyukba beilleszteni. A pozicionáló szerkezetet felfelé csúsztatni míg a zsalulevelek össze nem záródnak, majd 4x30-as facsavarokkal rögzíteni. A beépítési variáció esetén a takaróléc -t méretre vágni és rögzíteni. 9 Működtetés 54. oldal FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva.

55 Karbantartási- és tisztítási útmutató A Fentro ablaktábla vasalat minden mozgó alkatrészét évente egyszer meg kell olajozni. A követelményeknek megfelelően a rögzítő csavarokat után kell húzni, valamint a teherhordó alkatrészeket ellenőrizni kell illetve szükség esetén cserélni. Az alaktrészek alkalomszerű, utólagos beállítását csak szakember végezheti. Alkalmanként ellenőrizze a vasalat felületének korrodálódását és a festékréteg kopását. Mindenfajta tisztítási munkálathoz csak savmentes és nem maró tisztító- és ápoló anyagot használjon, hogy ne károsítsa a vasalat felületének korrózió védelmét. A hosszú élettartam érdekében! FENTRO _HU / Készült: 008 március. Változtatás joga fenntartva. 55. oldal

56 Roto Elzett Vasalatkereskedelmi Kft. Ablak- és ajtótechnológia H-946 Lövő Kossuth Lajos u. 5. Telefon Telefax Kereskedelmi képviseletek Budapesti iroda H-033 Budapest Hévizi u. 6/C. IV. ép. Telefon Telefax Debreceni iroda H-405 Debrecen Segner tér 7/D. Fsz. 4. Telefon Telefax FENTRO _HU Készült: 008 március. Változtatás joga fenntartva. 008 Roto Frank AG Roto ist ein eingetragenes Warenzeichen. Kereskedelmi képviselők Budapest. Pest megye Pásztor Sándor Mobil sandor.pasztor@roto-frank.com Dél-Magyarország Tornyai Norbert Mobil norbert.tornyai@roto-frank.com Nyugat-Magyarország Völgyi Milán Mobil milan.volgyi@roto-frank.com Nyugat-Magyarország Szekér István Mobil istvan.szeker@roto-frank.com Kelet-Magyarország Kádár György Mobil gyorgy.kadar@roto-frank.com Kelet-Magyarország Balogh István Mobil istvan.balogh@roto-frank.com
