Átviteli hálózati alállomásokban létesített reléház árnyékolás hatásosság mérése és annak tapasztalatai a pécsi 400/120 kv-os transzformátorállomásban

Átírás

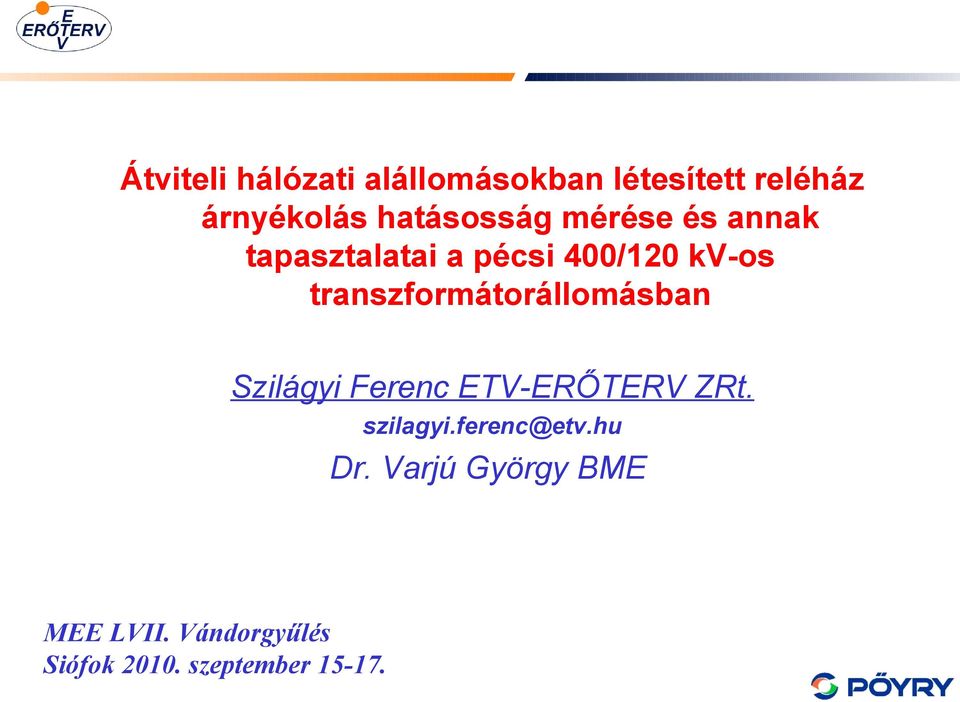

1 Átviteli hálózati alállomásokban létesített reléház árnyékolás hatásosság mérése és annak tapasztalatai a pécsi 400/120 kv-os transzformátorállomásban Szilágyi Ferenc ETV-ERŐTERV ZRt. szilagyi.ferenc@etv.hu Dr. Varjú György BME MEE LVII. Vándorgyűlés Siófok szeptember

2 200 helyi képviselet, szakértő, 50 ország Calgary Vancouver Montreal Appleton New York Mexico City Bergen Karlstad Oslo Aberdeen Hamburg Oxford London Horsham Dresden Paris Nantes Lyon Madrid Genoa Milan Budapest Helsinki St Petersburg Tallinn Vilnius Riga Moscow Lódź Cracow Beijing Brno Seoul Tehran Shanghai Mannheim New Delhi Munich Abu-Dhabi Hong Kong Taipei Vienna Muscat Dubai Lörrach Hanoi Manila Riyadh Zurich Bangkok Valencia Kuala Lumpur Singapore Jakarta Lima São Paulo Durban Perth Buenos Aires Éves árbevétel 2009-ben 674 millió EURO Melbourne Auckland

3 Előzmények Szekunder Rekonstrukciós Irányelvek (MVMT-HFO/MAVIR 1997/2010, védelem-irányítástechnika-segédüzem, ÜRIK és Távkezelés között. Átdolgozás, IEC61850 protokoll, kiterjesztés egyéb szekunder rendszerekre). Digitális védelem-irányítástechnika technológia közeli reléházba települ Kezdettől fogva kiemelt témakör az EMC kérdések kezelése. Magyar Elektrotechnikai Egyesület XLIX. Vándorgyűlés, Sopron szeptember Dr. Varjú György (BME Villamosművek Tanszék), Szilágyi Ferenc (ETVERŐTERV Rt.) Alállomási EMC aktuális kérdései Új típusú, jó védőtényezőjű JM kábel (rézhuzal koszorú árnyékolás) kifejlesztése Szilágyi Ferenc: Árnyékolt kábelek alaphálózati alállomások szekunder rekonstrukciójához. ERŐTERV Közlemények , pp Varjú György, Szilágyi Ferenc: Jelzőkábelek árnyékolásjellemzőinek meghatározása esettanulmány alapján, CDEGS szoftver segítségével. ERŐTERV Közlemények 37., 1999., pp

4 Előzmények Az Irányelv készítése során szakmai tapasztalatszerzés PreussenElektra-nál: Példa 380 kv-os reléházra (Wahle 380/220 kv) melyet utólag kellett árnyékolni!!! Árnyékolt kábelek (kis árnyékolás keresztmetszet+szívó kábelek) alkalmazása. AEG vizsgálat -vezetett zavar csillapítására- falon történő SF6 sín átvezetésénél (VFT csillapítás): 30 db

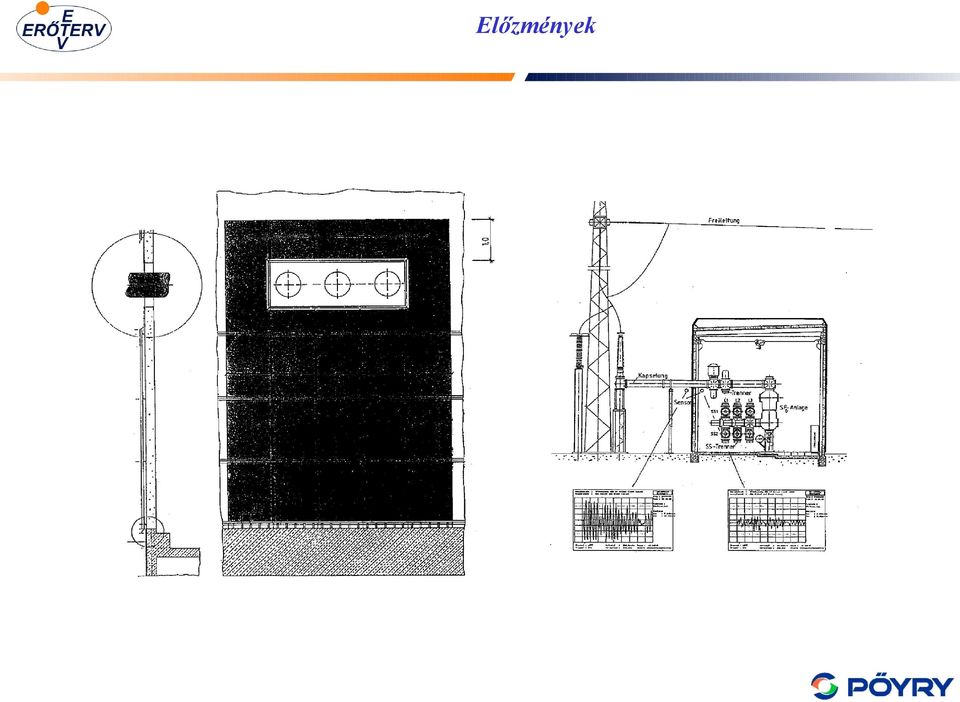

5 Előzmények

6 EMC Guide Reléház árnyékolás EMC Guide: CIGRE Guide No.124, EMC irányelvek erőművekre és alállomásokra, Working Group 36.04, September A reléház legyen árnyékolt!!! cm-es hálóosztás: a 10 khz-30 MHz frekvencia tartományban db csillapítás érhető el.

7 CDEGS vizsgálat Előzetes vizsgálat CDEGS program segítségével (1999) 30x30 cm-es hálóosztás, a CDEGS program a tényleges hálóosztást a kialakuló csomópontok nagy száma miatt nem engedte meg: Az árnyékolás hatásossága hálózati frekvencián kicsi. Az árnyékolás hatásosság 10 khz és 10MHz között db között mozgott. A reléház 10 MHz felett elvesztette csillapító hatását. A reléház árnyékoláshatásossága 15 12,09 Árnyékolás [db] 10 12,04 10,20 9, , , ,E+00 1,E+01 1,E+02 1,E+03 1,E+04 1,E+05 Frekvencia [Hz] 1,E+06 1,E+07 1,E+08

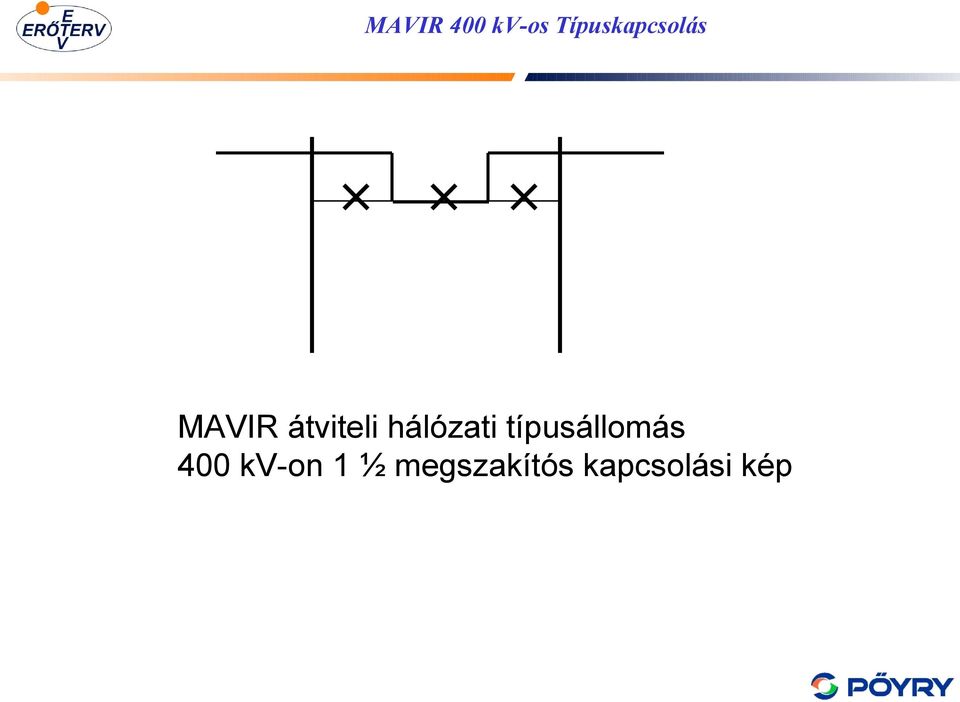

8 MAVIR 400 kv-os Típuskapcsolás MAVIR átviteli hálózati típusállomás 400 kv-on 1 ½ megszakítós kapcsolási kép

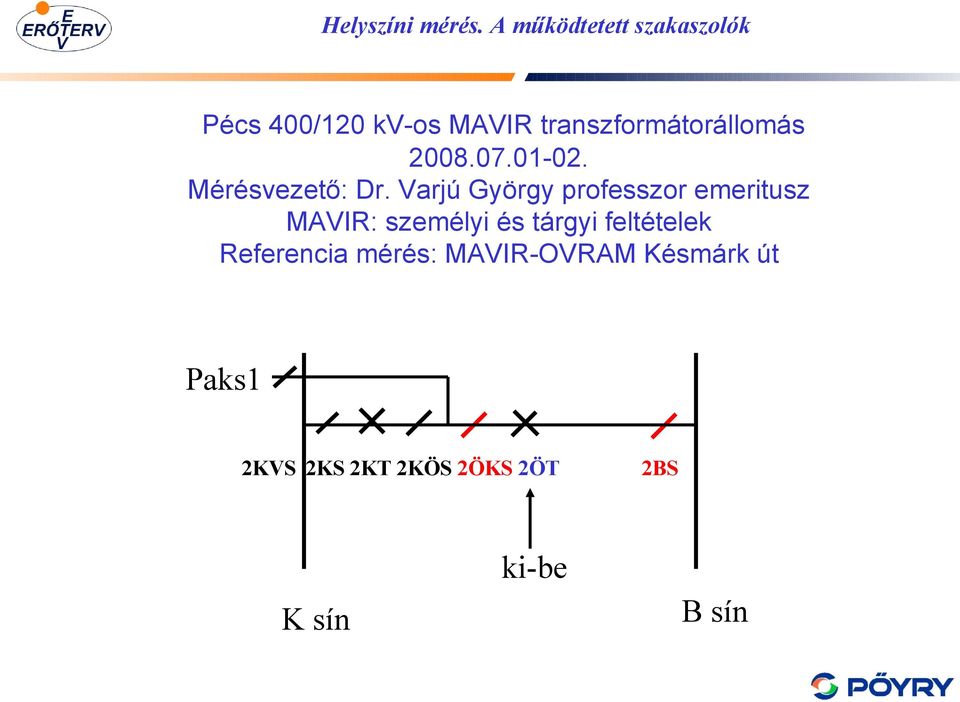

9 Helyszíni mérés. A működtetett szakaszolók Pécs 400/120 kv-os MAVIR transzformátorállomás Mérésvezető: Dr. Varjú György professzor emeritusz MAVIR: személyi és tárgyi feltételek Referencia mérés: MAVIR-OVRAM Késmárk út Paks1 2KVS 2KS 2KT 2KÖS 2ÖKS 2ÖT 2BS ki-be K sín B sín

10 A helyszín. A reléház ill. árnyékolása Reléház: egy helyiségből álló földszintes, kettős padlójú épület. Falszerkezete 38 cm vastag POROTHERM tégla teherhordó falazat kívül mészhomok téglaburkolattal, belül 5 cm vastag cement hab vakolat Ø4,2 10/10 acélháló árnyékolással. Nyílászáró SOPRON típusú hőszigetelt alumíniumajtó 50/50/4 vaktokba építve. Az épületet felül vasbeton koszorú fogja össze, tetőfödém 12 cm vastag vasbeton lemez.

11 Árnyékolás csillapítás mérés elrendezése Reléház falvastagság: 50 cm MSZ EN :1998 Visszhangmentes kamrák. 1. rész: Árnyékolási csillapítás mérése as = 20log (H0 / H1) [db] as H1 20 ks = = 10 H0 as a csillapítás [db] ks a csillapítás tényező [-] H0 a mágneses (vagy E0 villamos) térerősség a referencia elrendezés esetén a vizsgálandó árnyékolás nélkül az adó- és vevőantennák között, adott elrendezés mellett, H1 a mágneses (vagy E1 villamos) térerősség a vizsgálandó árnyékolással az adó- és vevőantennák között, adott elrendezés mellett, a referencia mérésnél megegyező gerjesztési/besugárzási szint esetén

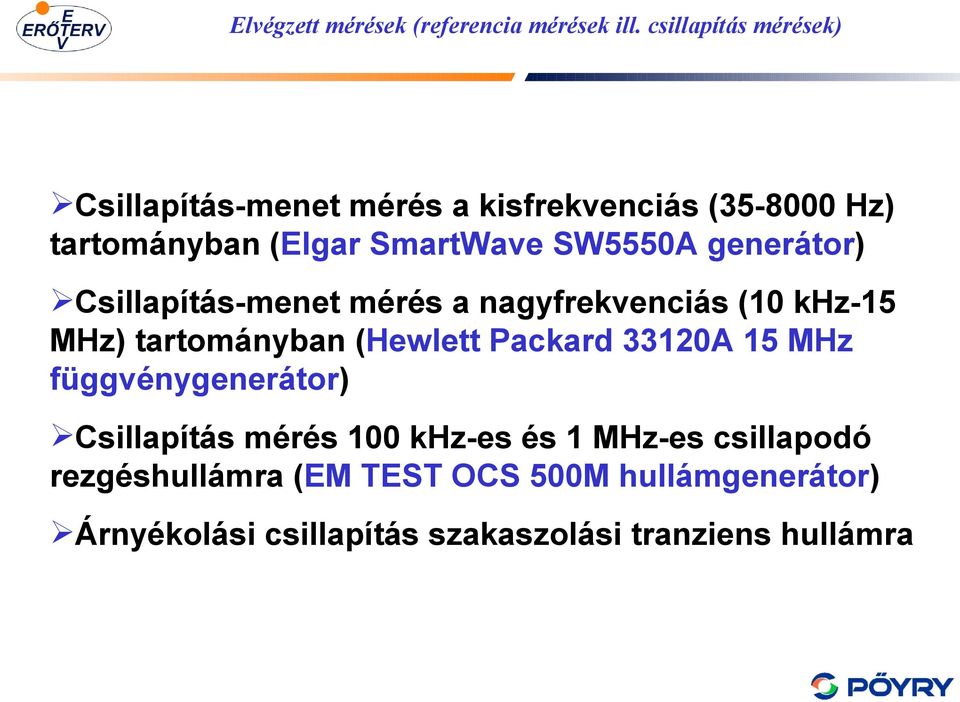

12 Elvégzett mérések (referencia mérések ill. csillapítás mérések) Csillapítás-menet mérés a kisfrekvenciás ( Hz) tartományban (Elgar SmartWave SW5550A generátor) Csillapítás-menet mérés a nagyfrekvenciás (10 khz-15 MHz) tartományban (Hewlett Packard 33120A 15 MHz függvénygenerátor) Csillapítás mérés 100 khz-es és 1 MHz-es csillapodó rezgéshullámra (EM TEST OCS 500M hullámgenerátor) Árnyékolási csillapítás szakaszolási tranziens hullámra

13 Elvégzett mérések. Referencia ill. helyszíni elrendezések Referencia csillapítás mérés nagyfrekvenciás tartományban A térmérő és a sugárzó antenna elhelyezkedése reléház oldalfalának árnyékolási hatásfok mérésekor

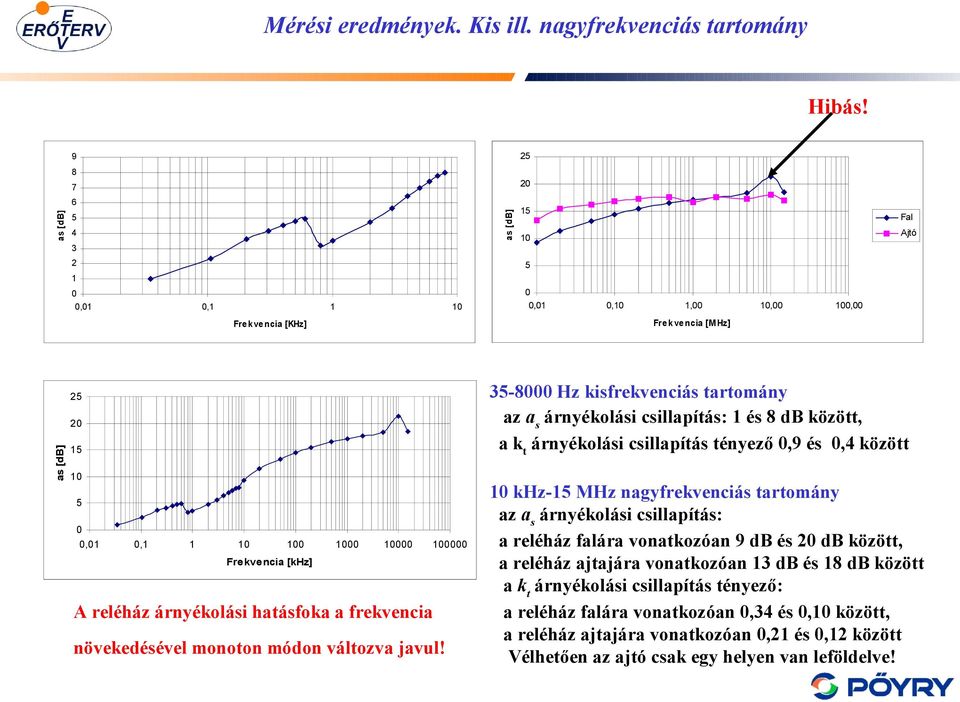

14 Mérési eredmények. Kis ill. nagyfrekvenciás tartomány Hibás! as [db] as [db] Fal Ajtó ,01 0, ,00 10,00 100, Hz kisfrekvenciás tartomány az as árnyékolási csillapítás: 1 és 8 db között, a kt árnyékolási csillapítás tényező 0,9 és 0,4 között as [db] 0,10 Fre k ve ncia [M Hz] Frek vencia [KHz] ,01 0 0,01 0, Frekvencia [khz] A reléház árnyékolási hatásfoka a frekvencia növekedésével monoton módon változva javul! 10 khz-15 MHz nagyfrekvenciás tartomány az as árnyékolási csillapítás: a reléház falára vonatkozóan 9 db és 20 db között, a reléház ajtajára vonatkozóan 13 db és 18 db között a kt árnyékolási csillapítás tényező: a reléház falára vonatkozóan 0,34 és 0,10 között, a reléház ajtajára vonatkozóan 0,21 és 0,12 között Vélhetően az ajtó csak egy helyen van leföldelve!

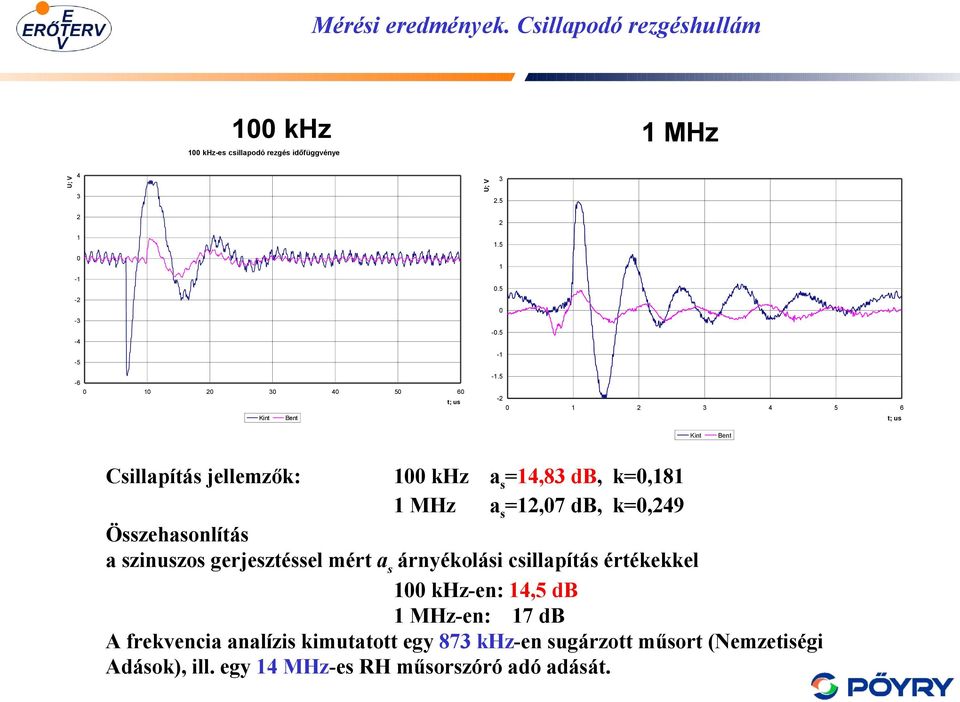

15 Mérési eredmények. Csillapodó rezgéshullám 100 khz 1 MHz 1 MHz-es csillapodó rezgés időfüggvénye 4 U; V U; V 100 khz-es csillapodó rezgés időfüggvénye t; us Kint Bent 6 t; us Kint Csillapítás jellemzők: 5 Bent 100 khz as=14,83 db, k=0,181 1 MHz as=12,07 db, k=0,249 Összehasonlítás a szinuszos gerjesztéssel mért as árnyékolási csillapítás értékekkel 100 khz-en: 14,5 db 1 MHz-en: 17 db A frekvencia analízis kimutatott egy 873 khz-en sugárzott műsort (Nemzetiségi Adások), ill. egy 14 MHz-es RH műsorszóró adó adását.

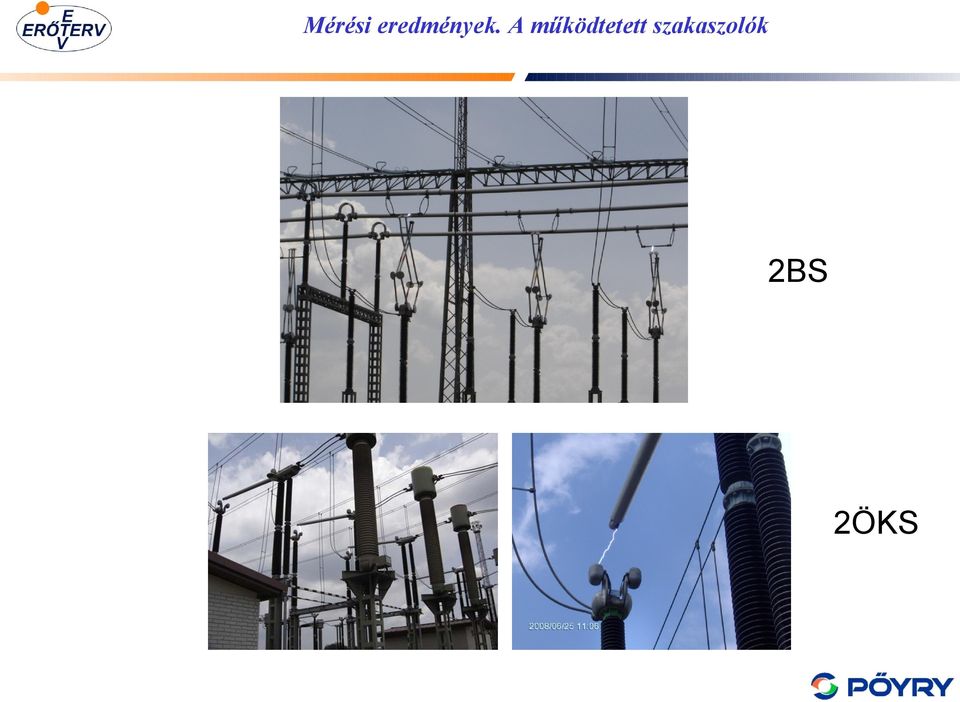

16 Mérési eredmények. A működtetett szakaszolók 2BS 2ÖKS

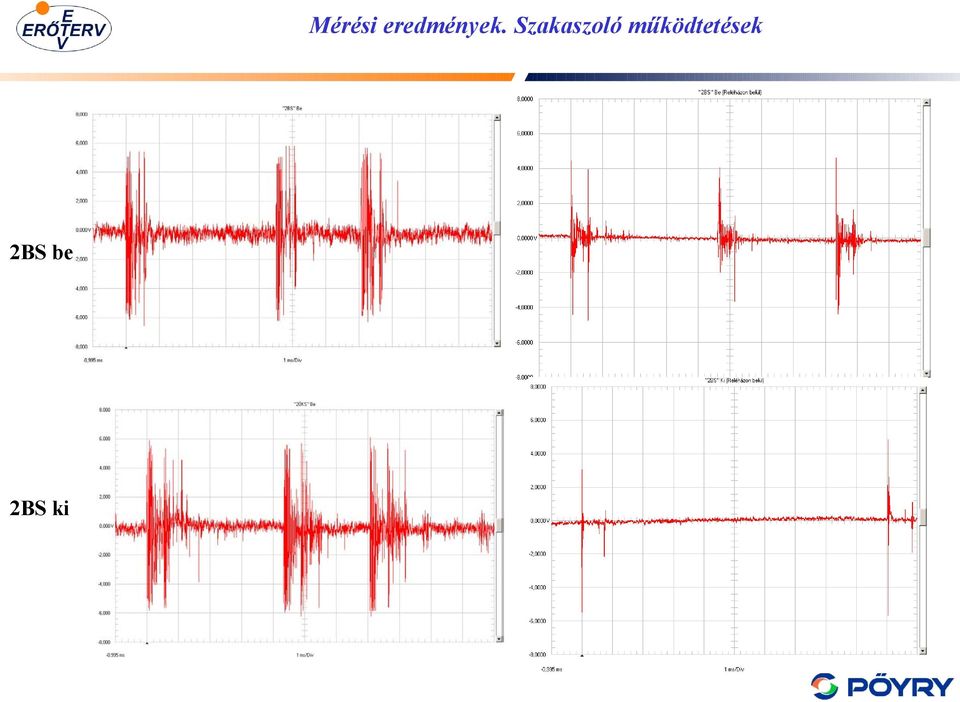

17 Mérési eredmények. Szakaszoló működtetések 2BS be 2BS ki

18 Mérési eredmények. Szakaszoló működtetések Csillapítás jellemzők Szakaszoló as [db] kt [-] 2BS Be 3F 18,73 0,116 2BS Ki 3F 15,86 0,161 2ÖKS Be 3F 13,65 0,208 2ÖKS Ki 3F 12,49 0,237 2ÖKS Be 1f R 14,98 0,178 Összesen 28 be- és 28 kiszakaszolási hullámalak jellemzőinek feldolgozása és átlagképzés

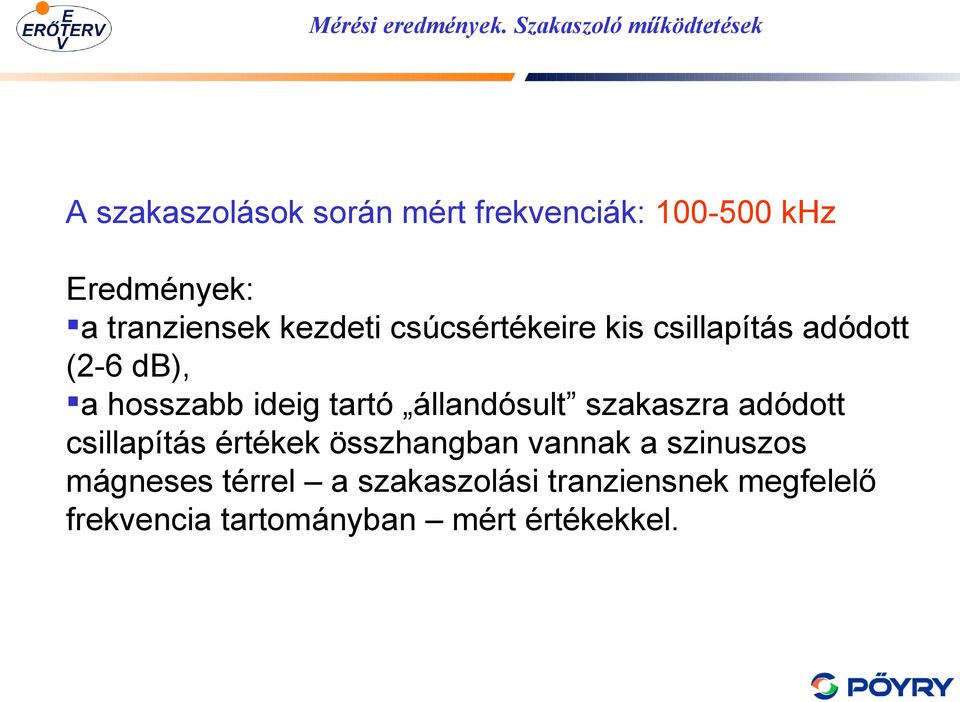

19 Mérési eredmények. Szakaszoló működtetések A szakaszolások során mért frekvenciák: khz Eredmények: a tranziensek kezdeti csúcsértékeire kis csillapítás adódott (2-6 db), a hosszabb ideig tartó állandósult szakaszra adódott csillapítás értékek összhangban vannak a szinuszos mágneses térrel a szakaszolási tranziensnek megfelelő frekvencia tartományban mért értékekkel.

20 Mérési eredmények. Összefoglalás Összefoglalás: Azt, hogy nincs baj azt tudtuk, mivel nem voltak digitális készülék meghibásodások, téves működések. Ezt alátámasztotta az előzetes CDEGS számítás is. Választ kaptunk a reléház árnyékolás hatásosságára üzemi körülmények között (a szakaszolások elvégzése során). Az elvégzett mérések, ill. azok eredményei nemzetközi szinten is újdonságként kezelendők.

21 Köszönet nyílvánítás Köszönet nyilvánítás: MAVIR ZRt. OVRAM Szakszolgálati Osztály Hanti Jenő laboratóriumvezető Kalocsai Sándor relévédelmi munkatárs MAVIR Zrt. munkatársai Balogh János alállomási szolgálatvezető vezetésével BME-VET VM Csoport Ladányi József tanársegéd BME-HVT Dr. Lénárt Ferenc tudományos munkatárs ETV-ERŐTERV ZRt. Mihály Gyula alállomások főmérnök
