1 v*w Hivatkozitsi szhm: Megrendel6: Kapcsolat tart6 szem6ly: Vizsg6lt term6k: Kdrnyezeti felt6telek : Avizsg6lat id6pontja: F,}/IC-L40702/3 Safe Laser Bt Budakal6sz, Fecske utca 7. R6zsa Tam6s T: SAI'E LASER 500 INFRA l6zer ter6pi6s Gyirt sz.hm:009 H6m6rs6klet:25 Co Piratartalom 70Yo Avizsgblatotatvdgerte: T-NetworkKft. EMC M6r6labor A vizsg6lat lebonyolit6sban r6szt vettek: T-Network Kft. EMC Mer6labor rdsz6r6l Laborvezet6 A mdrdseketv6gezte: rtln T-Network KfL EMC Laboratorv Ungvar u. 64.{6 I 42Budaoesi Hunsm Registration nunr.: I : l-42".', V t,tl Tat6r Sandor flo'k Rixky G6za A megrendel6 k6pvisel6je a vizsg6laton r6szt vett, az eredm6nyeket a leirt felt6teleknek megfelel6en elfogadjq a jeg),z6kdn]'vet 6tvette: A Safe Laser Bt. r6sz6r6l: n 4-, '//, +- L-^ R6zsa Tam6s ILNetwork Kft. Cbsiew dksz 6m : 0 l H-LL42 Budapest, Ungvfur t Hivatkozasi szam: EMC Telefon: Telefa:r: Kwatette: Thtar Sandor tnetwo*@tnetwork. hu lapszim:115 htto// hu

2 A mérési eredmények összefoglalása Vizsgálat megnevezése Követelmény Értékelés Sugárzott elektromágneses zavarkibocsátás Sugárzott RF jelekkel szembeni zavarállóság Elektrosztatikus kisülésekkel (ESD) szembeni zavarállóság Hálózati frekvenciás mágneses térrel szembeni zavarállóság Zavarkibocsátás MSZ EN 55011: MHz, B osztály Zavarállóság 3V/m (0,08-2,5GHz) moduláció: 1kHz, 80% AM ±8kV légkisülés, ±6kV kontakt kisülés 50Hz 3A/m Minősítés: hibátlan működés Minősítés: hibátlan működés NA Hálózati mágneses térrel szembeni zavarállóság vizsgálat nem történt, mert nincs a készülékben erre érzékeny alkatrész. Az összefoglaló értékelés a vizsgált termékre és a vele megegyező kivitelű gyártmányokra érvényes A készülék üzemi állapota a vizsgálatok alatt A SAFE LASER 500 INFRA lézer terápiás készülék 1 db 3,6 V feszültségű Lítium akkumulátorról működik, amely kizárólag a készüléktől elkülönítve tölthető fel. Ezért nem volt szükség a hálózati vezetéken történő zavarkibocsátás mérésére és hálózati zavarokkal szembeni érzékenység vizsgálatára. A vizsgálatok alatt a készülék folyamatosan működött. A zavarérzékenység vizsgálatok alatt a lézerfény változatlansága jelentette a hibátlan működést. 1. Sugárzott elektromágneses zavarkibocsátás, MHz Mérési módszer: MSZ EN 55022:2011 3m mérési távolság mellett Alkalmazott határértékek: MSZ EN 55011:2010, B osztály A mérés során használt eszközök: Spektrum analizátor Wayne Kerr SSA1000A március Vevő antenna Sunol JB1 A december Antenna árboc INN-CO MAST4000-EP 222/ /L december Antenna vezérlő INN-CO CO / /L december Mérőhelyiség T-Network SAR mérőkamra január lapszám: 2/5 Készítette: Tatár Sándor

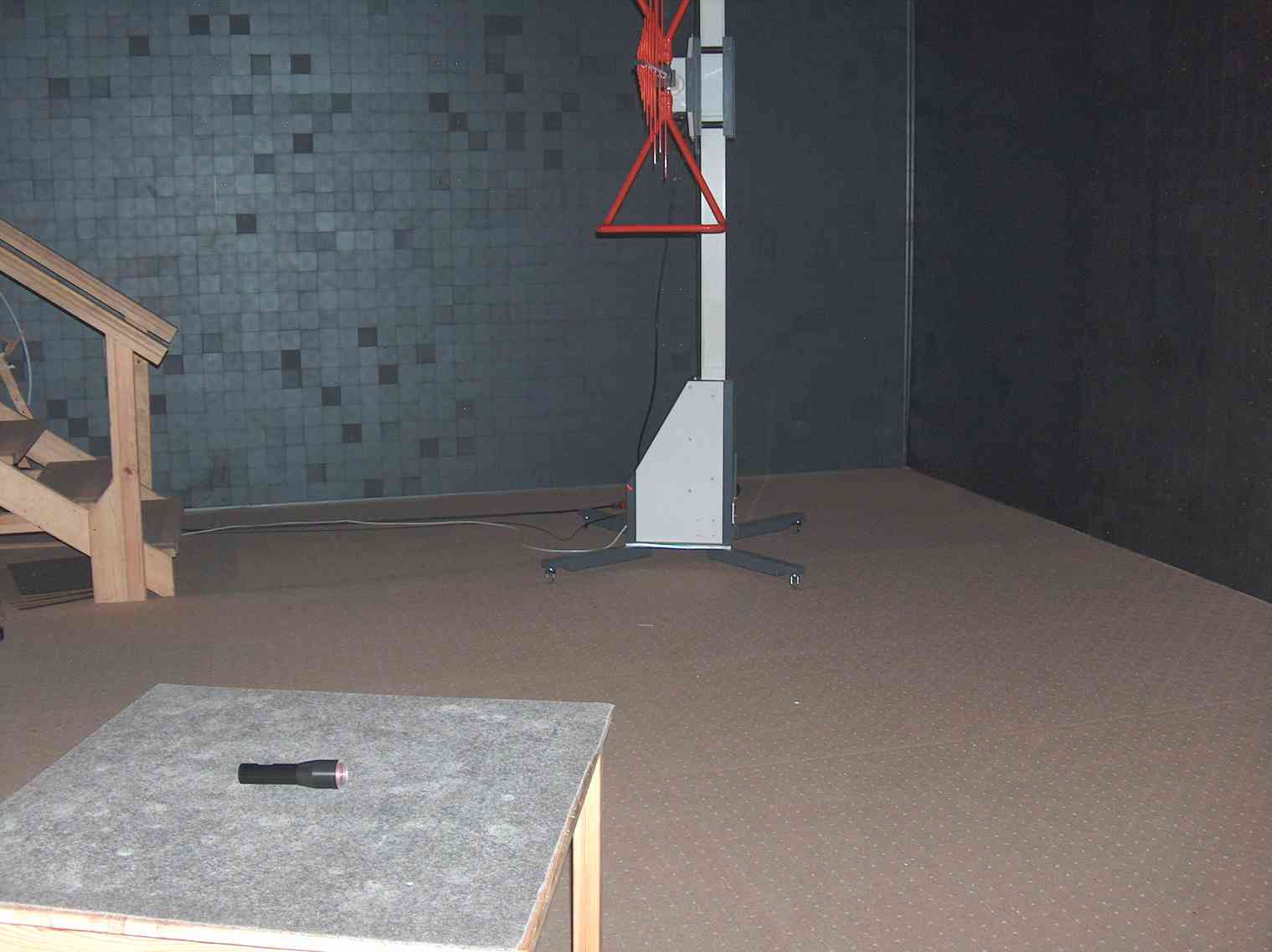

3 Mérési elrendezés 0 szögelforduláshoz tartozó helyzetben A sugárzott elektromágneses zavarkibocsátás mérési eredménye A diagramon látható limitvonal az MSZ EN 55011:2010 szabványban 10m mérési távolságra vonatkozó határértékekből 3m mérési távolság esetére átszámított értékeknek felel meg. 50 E[dB V/m] Mért csúcsérték [dbµv/m] QP [dbµv/m] MSZ EN B osztály f[mhz] A mérés eredményének értékelése: A mért csúcsértékek meg sem közelítik az QP határértékeket, ezért QP mérés nélkül is kijelenthető, hogy a vizsgált készülék teljesíti az MSZ EN 55011:2010 szabvány előírásait lapszám: 3/5 Készítette: Tatár Sándor

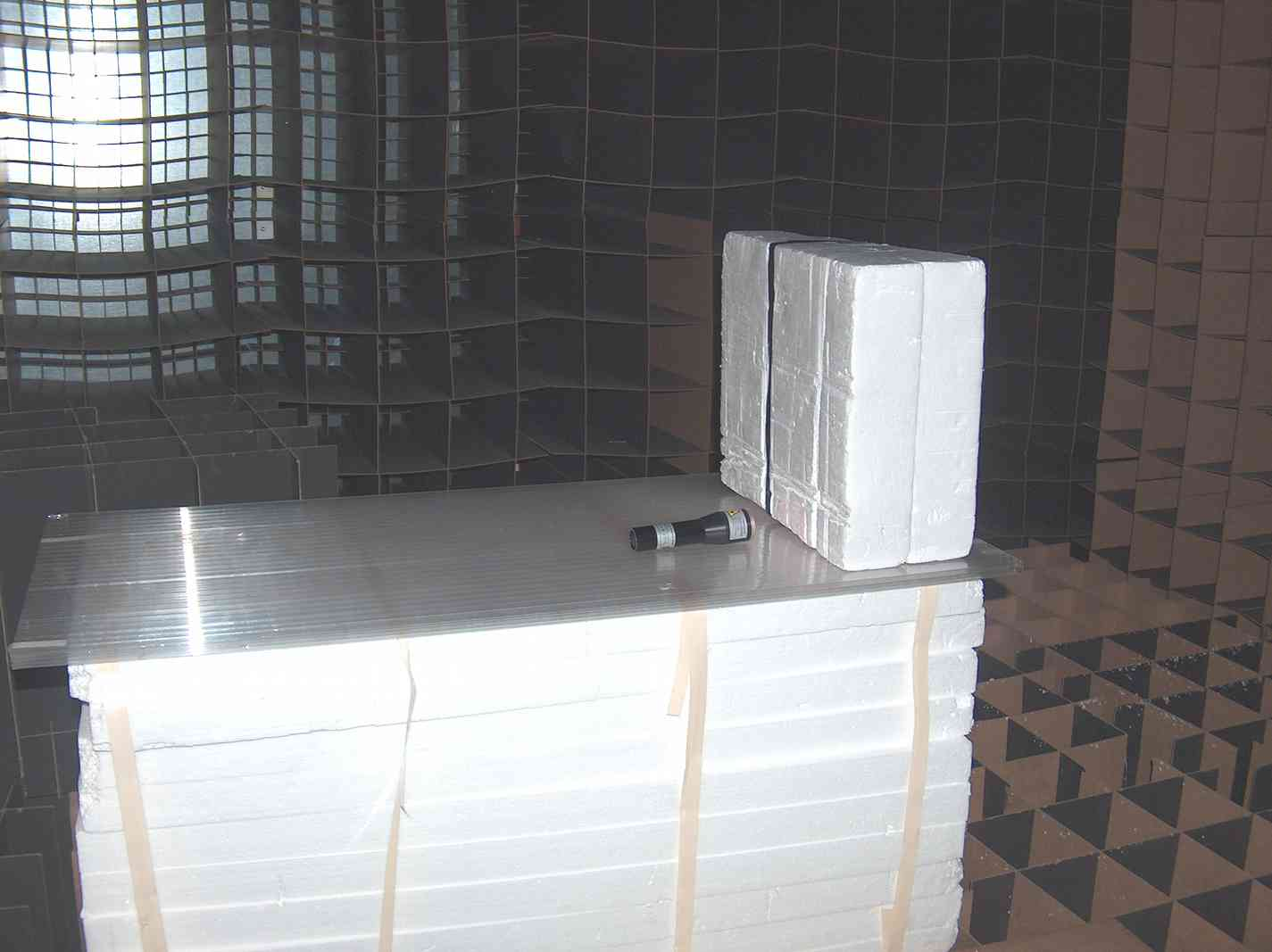

4 2. Sugárzott RF jelekkel szembeni zavarállóság vizsgálata Mérési módszer: MSZ EN :2010 Alkalmazott vizsgáló jel az szerint: 3 V/m; MHz, moduláció: 1kHz, 80% AM A vizsgálathoz felhasznált eszközök: Szignálgenerátor Rohde & Schwarz SMG 100 KHz-1000 MHz / szeptember Teljesítményerősítő AR PST 1-2 GHz Teljesítményerősítő HP 491C 2-4 GHz Teljesítményerősítő Frankonia FLH20B Mérőhelyiség T-Network Kft. FAR mérőkamra január Sweep generátor HP8350A RF-Plug in HP 83592B 10 MHz-20 GHz HF generátor HP3310A Antenna TN/DRH 01/ Antenna TN/Logper 1/ Térerősség mérő Narda EP WJ december A készülék elhelyezése a mérőhelyen. A vizsgálat eredményének értékelése: A készülék a vizsgálat alatt zavartalanul működött lapszám: 4/5 Készítette: Tatár Sándor

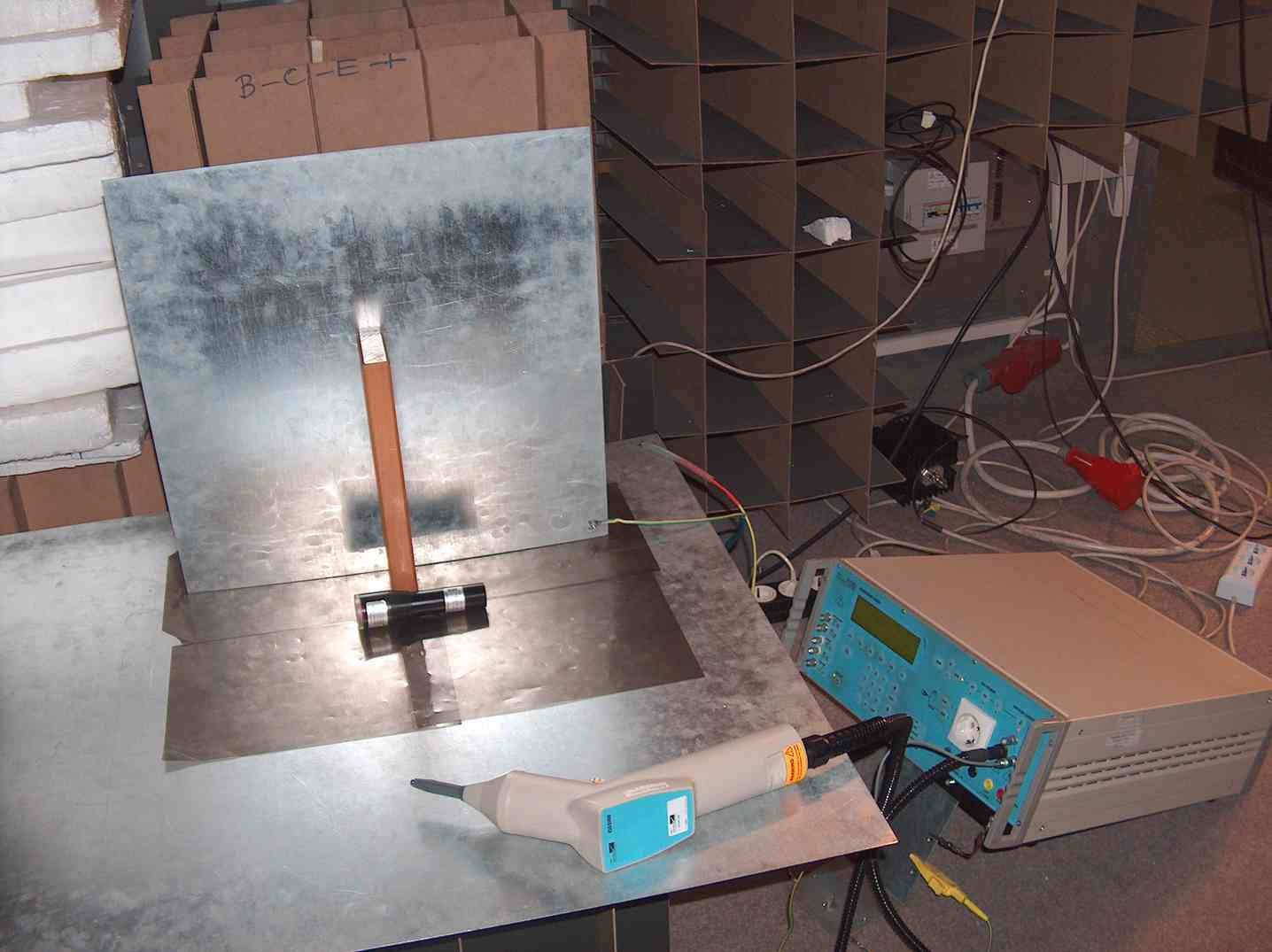

5 3. Elektrosztatikus kisülésekkel (ESD) szembeni zavarállóság vizsgálata Mérési módszer: MSZ EN :2009 Alkalmazott vizsgáló jel az szerint: ±8 kv légkisülés, ±6 kv kontaktkisülés. A vizsgálathoz felhasznált eszközök: ESD pisztoly EMC Partner ESD augusztus CWG generátor EMC Partner TRA december Mérőhelyiség T-Network Kft. FAR mérőkamra január Igénybevétel: ±6 kv-os érintéses kisülés a készülék 4 oldalán, a szabvány szerinti elrendezésű függőleges és vízszintes csatolósíkra, ±6 kv-os érintéses kisülés a készülék megérinthető fémrészeire, valamint ±8 kv-os légkisülés a készülék nem vezető megérinthető részeire alkalommal történt. A készülék elhelyezkedése a mérőhelyen. A vizsgálat eredményének értékelése: A készülék a vizsgálat alatt zavartalanul működött lapszám: 5/5 Készítette: Tatár Sándor
