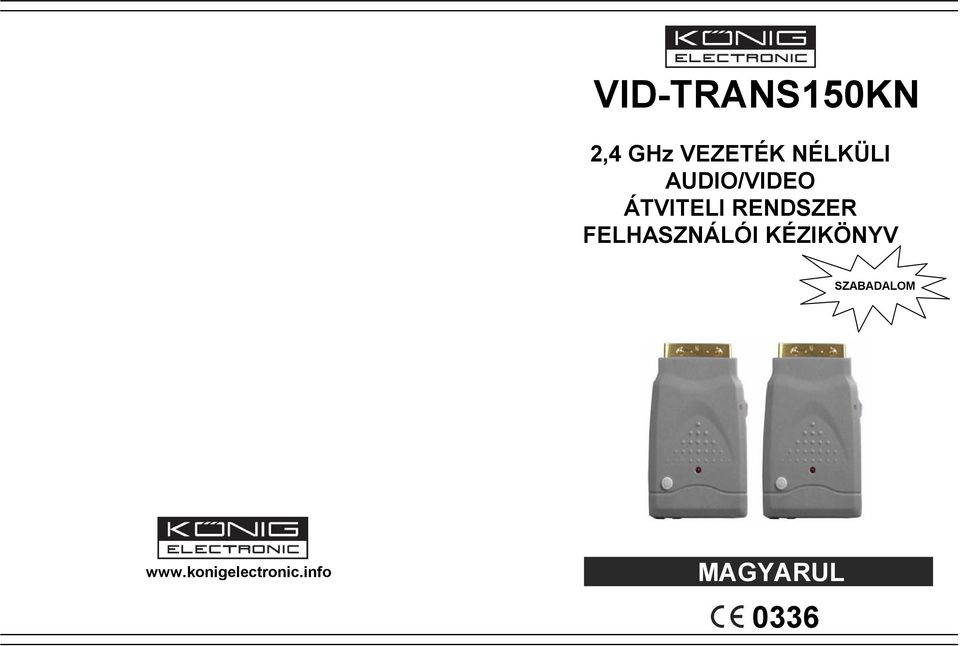

VID-TRANS150KN MAGYARUL. 2,4 GHz VEZETÉK NÉLKÜLI AUDIO/VIDEO ÁTVITELI RENDSZER FELHASZNÁLÓI KÉZIKÖNYV.

Átírás

1 VID-TRANS150KN 2,4 GHz VEZETÉK NÉLKÜLI AUDIO/VIDEO ÁTVITELI RENDSZER FELHASZNÁLÓI KÉZIKÖNYV SZABADALOM MAGYARUL 0336

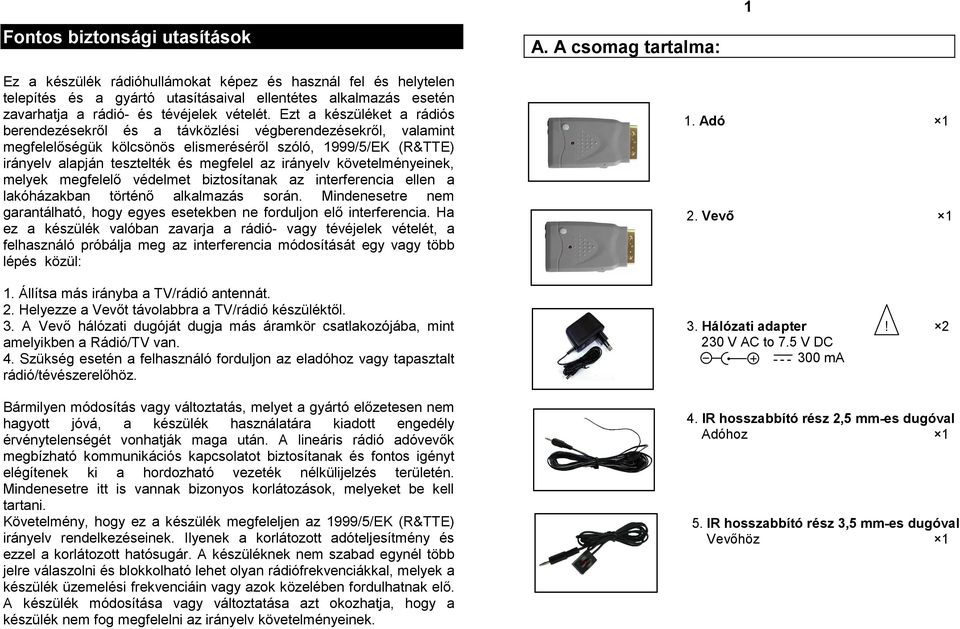

2 1 Fontos biztonsági utasítások Ez a készülék rádióhullámokat képez és használ fel és helytelen telepítés és a gyártó utasításaival ellentétes alkalmazás esetén zavarhatja a rádió- és tévéjelek vételét. Ezt a készüléket a rádiós berendezésekről és a távközlési végberendezésekről, valamint megfelelőségük kölcsönös elismeréséről szóló, 1999/5/EK (R&TTE) irányelv alapján tesztelték és megfelel az irányelv követelményeinek, melyek megfelelő védelmet biztosítanak az interferencia ellen a lakóházakban történő alkalmazás során. Mindenesetre nem garantálható, hogy egyes esetekben ne forduljon elő interferencia. Ha ez a készülék valóban zavarja a rádió- vagy tévéjelek vételét, a felhasználó próbálja meg az interferencia módosítását egy vagy több lépés közül: 1. Állítsa más irányba a TV/rádió antennát. 2. Helyezze a Vevőt távolabbra a TV/rádió készüléktől. 3. A Vevő hálózati dugóját dugja más áramkör csatlakozójába, mint amelyikben a Rádió/TV van. 4. Szükség esetén a felhasználó forduljon az eladóhoz vagy tapasztalt rádió/tévészerelőhöz. Bármilyen módosítás vagy változtatás, melyet a gyártó előzetesen nem hagyott jóvá, a készülék használatára kiadott engedély érvénytelenségét vonhatják maga után. A lineáris rádió adóvevők megbízható kommunikációs kapcsolatot biztosítanak és fontos igényt elégítenek ki a hordozható vezeték nélkülijelzés területén. Mindenesetre itt is vannak bizonyos korlátozások, melyeket be kell tartani. Követelmény, hogy ez a készülék megfeleljen az 1999/5/EK (R&TTE) irányelv rendelkezéseinek. Ilyenek a korlátozott adóteljesítmény és ezzel a korlátozott hatósugár. A készüléknek nem szabad egynél több jelre válaszolni és blokkolható lehet olyan rádiófrekvenciákkal, melyek a készülék üzemelési frekvenciáin vagy azok közelében fordulhatnak elő. A készülék módosítása vagy változtatása azt okozhatja, hogy a készülék nem fog megfelelni az irányelv követelményeinek. A. A csomag tartalma: 1. Adó 1 2. Vevő 1 3. Hálózati adapter! V AC to 7.5 V DC 300 ma 4. hosszabbító rész 2,5 mm-es dugóval Adóhoz 1 5. hosszabbító rész 3,5 mm-es dugóval Vevőhöz 1

3 B. Bevezető: 2 Ez a 2,4 GHz-es rendszer vezeték nélküli átviteli rendszer, mely fejlett vezeték nélküli kommunikációs technológiával működik, tartósan éles audio- és videojelet biztosít nyílt terepen egészen 80 m távolságig és 30 m- ig falakon és mennyezeteken át (a helyi viszonyoktól függően). A PLL áramkör vezérli a jel erejét és minőségét. A rendszer része a távirányító URH hosszabbító egysége az audio és videó forrás vezérléséhez más helyiségből a meglévő távirányító használatával. Ezzel a rendszerrel sok tekintetben jobban kihasználja majd audio-video készülékét. C. A termék leírása: ELÖLNÉZET - ADÓ Bemeneti SCART csatlakozó 3 HÁTULNÉZET - ADÓ Tolja a VCR, DVD vagy műholdvevő SCART kimeneti csatlakozójába. Kapcsoló Hálózati feszültség kijelzője Channel select CH3 or CH4 (NTSC only) Kapcsoló RF output to TV (e.g.2058r) ELÖLNÉZET - VEVŐ Hálózati feszültség kijelzője Hálózati adapter bemenete (7.5V DC) hosszabítás portja Az hosszabbító infravörös jelek sugároz és ezekkel vezérli a az A/V forráskészülékeket. Csatornaváltó kapcsoló. Az adó és vevőn azonos csatornát válasszon. Hálózati adapter bemenete (7.5 V DC) hosszabítás portja Az hosszabbító infravörös jelek sugároz és ezekkel vezérli a az A/V forráskészülékeket. Csatornaváltó kapcsoló. Az adó és vevőn azonos csatornát válasszon.

4 Scart Plug to Jack Cable (Not Included) 4 HÁTULNÉZET - VEVŐ Kimeneti SCART csatlakozó Tolja a TV, képernyő, stb. A/V kimeneti csatlakozójába. D. A telepítés áttekintő vázlata: A 2,4 GHz-es adó és vevő telepítése: 1. Tolja az adót a VCR, DVD vagy műholdvevő SAT SCART kimeneti csatlakozójába. 2. Tolja a vevőt az LCD képernyő, plazma képernyő vagy tévékészülék SCART csatlakozójába. 3. Tolja a hálózati adapter dugóját a vevőbe és az adóba, valamint a 230 V feszültségű hálózati aljzatba. Megjegyzés: csak a mellékelt adaptereket használja. 4. A kapcsoló kombinációjával válassza a kívánt csatornát (lásd az ábrát lejjebb). Abban az esetben, ha az adott csatornán kép- vagy hangtorzulás észlelhető, próbáljon ki a kapcsolók más kombinációját. Application: 1. Installation: Desktop 42" TFT Monitor ROOM 1 ROOM 2 TX Wall Mounting 42" TFT Monitor DVD SAT Receiver Sensor E. A távirányító funkciói és használatuk 2. Operation: Desktop 42" TFT Monitor Wall Mounting 42" TFT Monitor E xtender Mouse Wall Mounting 42" TFT Monitor E xtender Mouse Remote Control Remote Control ROOM 1 ROOM 2 2.4GHz (Video, Audio) MHz Remote Signal 2.4GHz (Video, Audio) MHz Remote Signal 2.4GHz (Video, Audio) Wall Mounting Holder MHz Remote Signal TX DVD SAT Receiver Extender Mouse Ez a 2,4 GHz-es rendszer nemcsak audió/videó jelek továbbítására alkalmas az egyik helyről a másikra, hanem lehetővé teszi, hogy a forrást meglévő távirányítójával vezérelje. Az Ön távirányítójának infravörös () jelét a vevőben URH sávú rádiófrekvenciás jellé alakítja át és visszaküldi az adóba, ahol a rádiófrekvenciás jel ismét az eredeti jellé van átalakítva és továbbítva az audió/videó jelforrás felé. Használjon kábelt és a 2,5 mm-es dugót dugja az adó hátlapján lévő kimenetbe (-T). Helyezze az érzékelőt a kijelző elülső részére annál a készüléknél, melyet vezérelni akar. Fontos az érzékelőt a készülék kijelzője mögötti érzékelőhöz a legközelebb helyezni. Ellenőrizze ennek a funkciónak helyes működését (lásd az ábrát a következő oldalon). Remote Control Video Sources: DVD VCR SAT Receiver Laser Disc Player Camcorder 5 Audio Sources: Compact Disk Player Stereo Receiver Cassette Deck 6

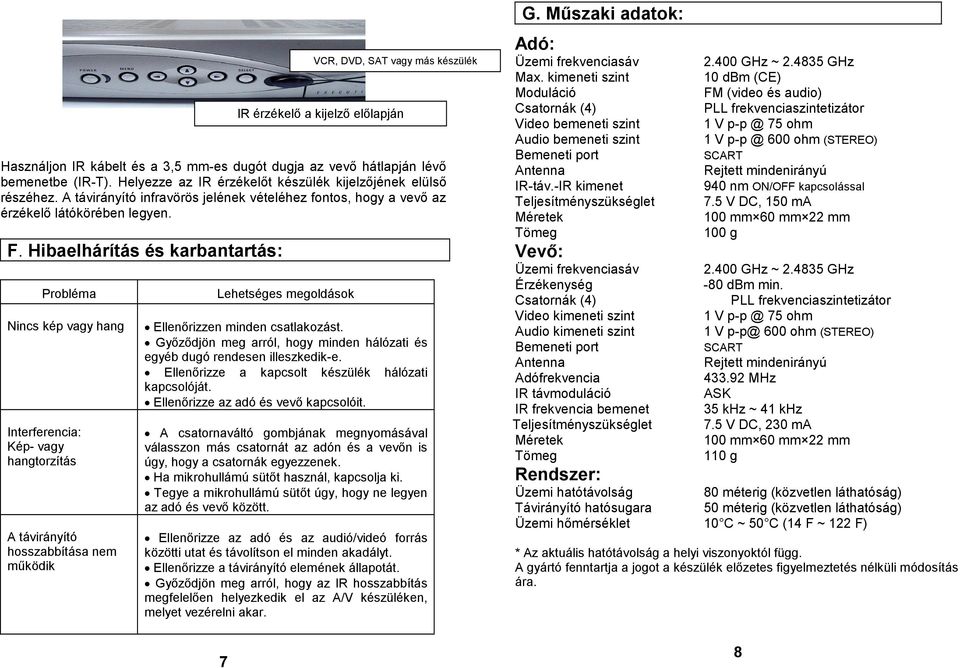

5 Használjon kábelt és a 3,5 mm-es dugót dugja az vevő hátlapján lévő bemenetbe (-T). Helyezze az érzékelőt készülék kijelzőjének elülső részéhez. A távirányító infravörös jelének vételéhez fontos, hogy a vevő az érzékelő látókörében legyen. F. Hibaelhárítás és karbantartás: Probléma Nincs kép vagy hang Interferencia: Kép- vagy hangtorzítás A távirányító hosszabbítása nem működik Lehetséges megoldások Ellenőrizzen minden csatlakozást. Győződjön meg arról, hogy minden hálózati és egyéb dugó rendesen illeszkedik-e. Ellenőrizze a kapcsolt készülék hálózati kapcsolóját. Ellenőrizze az adó és vevő kapcsolóit. A csatornaváltó gombjának megnyomásával válasszon más csatornát az adón és a vevőn is úgy, hogy a csatornák egyezzenek. Ha mikrohullámú sütőt használ, kapcsolja ki. Tegye a mikrohullámú sütőt úgy, hogy ne legyen az adó és vevő között. Ellenőrizze az adó és az audió/videó forrás közötti utat és távolítson el minden akadályt. Ellenőrizze a távirányító elemének állapotát. Győződjön meg arról, hogy az hosszabbítás megfelelően helyezkedik el az A/V készüléken, melyet vezérelni akar. 7 VCR, DVD, SAT vagy más készülék érzékelő a kijelző előlapján G. Műszaki adatok: Adó: Üzemi frekvenciasáv Max. kimeneti szint Moduláció Csatornák (4) Video bemeneti szint Audio bemeneti szint Bemeneti port Antenna -táv.- kimenet Teljesítményszükséglet Méretek Tömeg Vevő: Üzemi frekvenciasáv Érzékenység Csatornák (4) Video kimeneti szint Audio kimeneti szint Bemeneti port Antenna Adófrekvencia távmoduláció frekvencia bemenet Teljesítményszükséglet Méretek Tömeg Rendszer: GHz ~ GHz 10 dbm (CE) FM (video és audio) PLL frekvenciaszintetizátor 1 V 75 ohm 1 V 600 ohm (STEREO) SCART Rejtett mindenirányú 940 nm ON/OFF kapcsolással 7.5 V DC, 150 ma 100 mm 60 mm 22 mm 100 g GHz ~ GHz -80 dbm min. PLL frekvenciaszintetizátor 1 V 75 ohm 1 V p-p@ 600 ohm (STEREO) SCART Rejtett mindenirányú MHz ASK 35 khz ~ 41 khz 7.5 V DC, 230 ma 100 mm 60 mm 22 mm 110 g Üzemi hatótávolság 80 méterig (közvetlen láthatóság) Távirányító hatósugara 50 méterig (közvetlen láthatóság) Üzemi hőmérséklet 10 C ~ 50 C (14 F ~ 122 F) * Az aktuális hatótávolság a helyi viszonyoktól függ. A gyártó fenntartja a jogot a készülék előzetes figyelmeztetés nélküli módosítás ára. 8
