Figyelmesen olvassa el ezeket az instrukciókat, mielőtt elkezdené a rendszer telepítését.

Átírás

1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) DG458 - DigiSender ZX7-5,8 GHz-es vezeték nélküli AV adórendszer BEVEZETÉS Gratulálunk a DigiSender ZX7-5,8 GHz-es, négy bemenetű vezeték nélküli AV adórendszer megvásárlásához. Ez készülék a vezeték nélküli audio- és video-technika legkorszerűbb szintjén áll. Ugyanez vonatkozik a korszerű infravörös technika alkalmazására is. Többet nem is kaphatna a pénzéért. Most lakása bármelyik helyiségében tudja venni a műholdvevő, a kábel-tv, a DVD- vagy a videokészülék DVD-minőségű videoképét és HiFi-sztereo-hangját. A DigiSender ZX7 egy vezeték nélküli AV-adó egy különleges tulajdonsággal. Mivel a szokásos 2,4 GHZ helyett az 5,8 GHz frekvencián működik, nem kell aggódnia amiatt, hogy a router, a Bluetooth összeköttetés vagy más vezeték nélküli készülék zavart okozna interferencia útján. Ide tartozik a rendszer DigiEye távvezérlője is, amely kifogástalan együttműködést biztosít bármely Set Top Box készülékkel. Profitáljon az 5,8 GHz-es átvitelből, a két Scart-bemenetből, a négy audio-video-csatornából, a tizenhat távvezérlő-csatornából, és az új DigiSender ZX7 felülmúlhatalanul rugalmas alkalmazhatóságából. Figyelmesen olvassa el ezeket az instrukciókat, mielőtt elkezdené a rendszer telepítését. 1. lépés - a csomag tartalmának az ellenőrzése Az összes csomag súlyát a becsomagoláskor számítógép ellenőrzi. Mégis ésszerű ellenőrizni, hogy megvan-e az összes felsorolt rész, mielőtt elkezdenénk a telepítést. IR Systeme Technik távvezérlő 2 db tápegység adó vevő 2. lépés - az adóegység telepítése Az adó átviszi egy csatlakoztatott forráskészülék (pl. műholdvevő vagy DVD-lejátszó) audio- és videojelét a vevőre, amelyet a lakása egy másik helyiségében helyezhet el. Csatlakoztassa a DigiConnector 1 készüléket a műholdvevőjére vagy kábel-tv-vevőjére. Csatlakoztasson a Csatlakoztassa a DigiConnector 2 készüléket egy videomagnóra vagy egy DVD-lejátszóra. Használja erre a célra az OUT (kimenet) vagy a TV feliratú SCART-hüvelyt

2 DigiConnector hátoldalán lévő "TV" feliratú SCARThüvelyre egy rendelkezésére álló SCART-kábelt. (ha van). Csatlakoztasson egy rendelkezésére álló SCART-kábelt a DigiConnector hátoldalán lévő hüvelyre. Győződjön meg arról, hogy az audio/video csatorna és a távvezérlő csatornája egyaránt az 1. állásba van kapcsolva az adó hátoldalán. Csatlakoztassa az IR Systeme Technik infravörös sugárzóját (IR-sugárzó) az adó hátoldalán lévő IR feliratú hüvelyre. Kövesse a túloldali lépéseket IR Systeme Technik infravörös sugárzójának a telepítése céljából. Folytatás... Vegye figyelembe: Ne rakja az adót közvetlenül egy elektromos készülékre, mert emiatt leromolhat a képminőség. Csatlakoztassa a hálózati tápegységet a POWER feliratú hüvelyre. Dugja be a dugasztápegységet egy megfelelő fali dugaszaljba. Mire való az A/B-kapcsoló? A Contrast A/B (kontraszt) kapcsolóval kiegyenlítheti a készülékek/beállítások közötti különbségeket. Ha a képminőség rossz lenne a készülék telepítése után, akkor próbálja meg átállítani az A/B-kapcsolót. 3. lépés - Az IR Systeme Technik telepítése A távvezérlés hatótávolságának a növelése Ha helyesen telepíti, a távvezérlés hatótávolságának a növelése által a távvezérlőt az egész házban használni tudja. Mivel a berendezések nagyon különbözők lehetnek, a távvezérlés hatótávolságát növelő rendszert különféle módokon telepítheti. 1. példa 2. példa Az 1. és 2. tartozék segítségével az IR-sugárzót Az együttszállított tapadópárna segítségével az IR-sugárzót

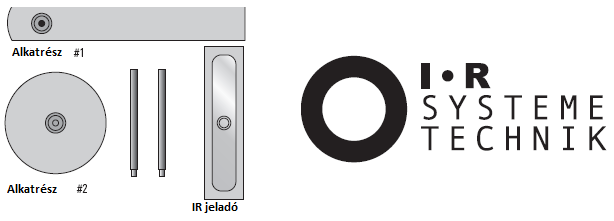

3 függőlegesen lehet felállítani, úgyhogy a LED az infravörös jellel a fő TV-készülék távvezérlő-érzékelőjére legyen irányozva. vízszintesen lehet elhelyezni. Az infravörös jelet kibocsátó LED-et a fő TV-készülék távvezérlő-érzékelőjére kell irányozni. 4. lépés - a vevőegység elhelyezése A vevő fogja az adó által küldött jelet, és továbbítja egy TV-készülék felé. Csatlakoztassa a SCART-dugót a másod-tv-re. Győződjön meg arról, hogy az audio/video csatorna és a távvezérlő csatornája egyaránt az 1. állásba van kapcsolva a vevő hátoldalán. Csatlakoztassa a hálózati tápegységet a PSU feliratú hüvelyre. Dugja be a dugasztápegységet egy megfelelő fali dugaszaljba. 5. lépés - A DigiSender ZX7 használata Kapcsolja be a forráskészüléket, pl. a műholdvevőt vagy a kábel-tv-vevőt. Kapcsolja be az adót és a vevőt a készülék előlapján lévő nyomógombbal. A piros készenléti LED zöld fényre vált jelezvén ezzel, hogy be van kapcsolva a készülék. Vagy pedig nyomja meg a power" feliratú gombot a DigiSender távvezérlőjén. Válassza ki az 1. bemenetet az által, hogy az adón egyszer megnyomja a power" gombot. A bemenet mellett világít a zöld LED jelezvén, hogy melyik forrás aktív. Vagy pedig nyomja meg az Input 1 (1. bemenet) feliratú gombot a távvezérlőn. A vevő TV-készüléken válassza ki azt a Scart-bemenetet, amelyre a vevőt csatlakoztatta. Ennek a felirata SCART, AUX, VIDEO, VCR vagy lehet. A DigiSender ZX7 használata A DigiSender távvezérlője 1. POWER gomb Ez a be-/kikapcsoló gomb lépteti működésbe, vagy kapcsolja ki az adót. 2. Input 1 (1. bemenet) Az 1. bemenet (Input 1) gombja választja ki az első bemenetet az adón és a vevőn. Az 1. bemenet kapcsolja azt a készüléket, amelyet a DigiConnector 1 tartozékkal (pl. a műholdevővel vagy a kábel-tv-vevővel) kötött össze.

4 3. Input 2 (2. bemenet) A 2. bemenet gombja választja ki a második bemenetet az adón és a vevőn. A 2. bemenet kapcsolja azt a készüléket, amelyet a DigiConnector 2 tartozékkal (pl. a DVDlejátszó) kötött össze. 4. Input 3 (3. bemenet) A 3. bemenet gombja választja ki a harmadik bemenetet az adón és a vevőn. A 3. bemenet kapcsolja azt a készüléket, amelyet az Aux 1 hüvelyre kötött (pl. digitális vagy kazettás videómagnetofon [DVR; VCR]). 5. Input 4 (4. bemenet) A 4. bemenet gombja választja ki a negyedik bemenetet az adón és a vevőn. A 4. bemenet kapcsolja azt a készüléket, amelyet az Aux 2 hüvelyre kötött (pl. zártáncú TV-kamera [CCTV]. A DigiSender ZX7 használata Alapfunkciók A DigiSender ZX7 bekapcsolása és kikapcsolása A DigiSender ZX7 bekapcsolása céljából nyomja meg a készülék (adó és vevő egyaránt) előlapján lévő gombot. A piros készenléti LED zöld fényre vált jelezvén ezzel, hogy be van kapcsolva a készülék. A DigiSender ZX7 kikapcsolása céljából nyomja meg a készülék (adó és vevő egyaránt) előlapján lévő gombot mintegy 3 másodpercig. A készüléket a távvezérlő power" gombjának a megnyomásával is bekapcsolhatja vagy kikapcsolhatja. A bemenet kiválasztása Az 1. bemenet kiválasztása céljából nyomja meg egyszer az adó előlapján lévő power" gombot. Ennek a bemenetnek a LED-je zöld fénnyel kezd világítani jelezvén azt, hogy a készülék az 1. bemenetre van kapcsolva. A 2. bemenet kiválasztása céljából nyomja meg még egyszer az adó előlapján lévő power" gombot. Ennek a bemenetnek a LED-je zöld fénnyel kezd világítani jelezvén azt, hogy a készülék a 2. bemenetre van kapcsolva. A 3. bemenet kiválasztása céljából nyomja meg harmadszor is az adó előlapján lévő power" gombot. Ennek a bemenetnek a LED-je zöld fénnyel kezd világítani jelezvén azt, hogy a készülék a 3. bemenetre van kapcsolva. A 4. bemenet kiválasztása céljából nyomja meg negyedszer az adó előlapján lévő power" gombot. Ennek a bemenetnek a LED-je zöld fénnyel kezd világítani jelezvén azt, hogy a készülék a 4. bemenetre van kapcsolva. Az adott bemenetet a távvezérlő megfelelő gombjával, azaz az Input1, Input2, Input3 vagy Input4 gomb megnyomása által is kiválaszthatja. A DigiSender ZX7 használata Korszerű funkciók Az audio-video-csatorna átkapcsolása A DigiSender ZX7 4 audio- és videocsatornával rendelkezik. Mindegyik csatornának egy kissé eltérő a frekvenciája, amelyen a DigiSender jelek átvitele történik. Emiatt mód van arra, hogy pontosan úgy állítsa be a készüléket, hogy elkerülje az interferenciákat és vételi problémákat. Az audio-videocsatorna váltásához egyszerűen váltsa át az audio-video csatorna kapcsolóját az 1., 2., 3. vagy 4. állásba. hogy azonos csatorna legyen kiválasztva az adón ÉS a vevőn. A DigiSender ZX7 helyes működéséhez fontos, A távvezérlő-csatorna megváltoztatása A DigiSender ZX7 egyesíti magában a korszerű DigiEye technikát a távvezérlő infravörös rendszertechnikájával, és 16 digitális távvezérlőscsatornával rendelkezik. A távvezérlőcsatorna megváltoztatásához egyszerűen csak váltsa át a távvezérlőcsatorna kapcsolójának az állását. Ahhoz, hogy a DigiSender ZX7 feltétlenül jól működjön, fontos, hogy azonos távvezérlőcsatorna legyen kiválasztva az adón ÉS a vevőn.

5 Korszerűsítések és tartozékok Kiegészítő vevő DG45RX Küldje el műholdvevőjének a műsorát lakása többi TV-jére is. Bővítse ki a DigiSender rendszerét tetszőleges számú vevővel. Kösse össze a vevőket Scart-csatlakozóval ellátott TV-készülékekkel, vagy pedig alkalmazza a MOD01PIS antennacsatlakozót. Hálózati csatlakozással szállítva. Egy meglévő DigiSender ZX7 adóra van szüksége.

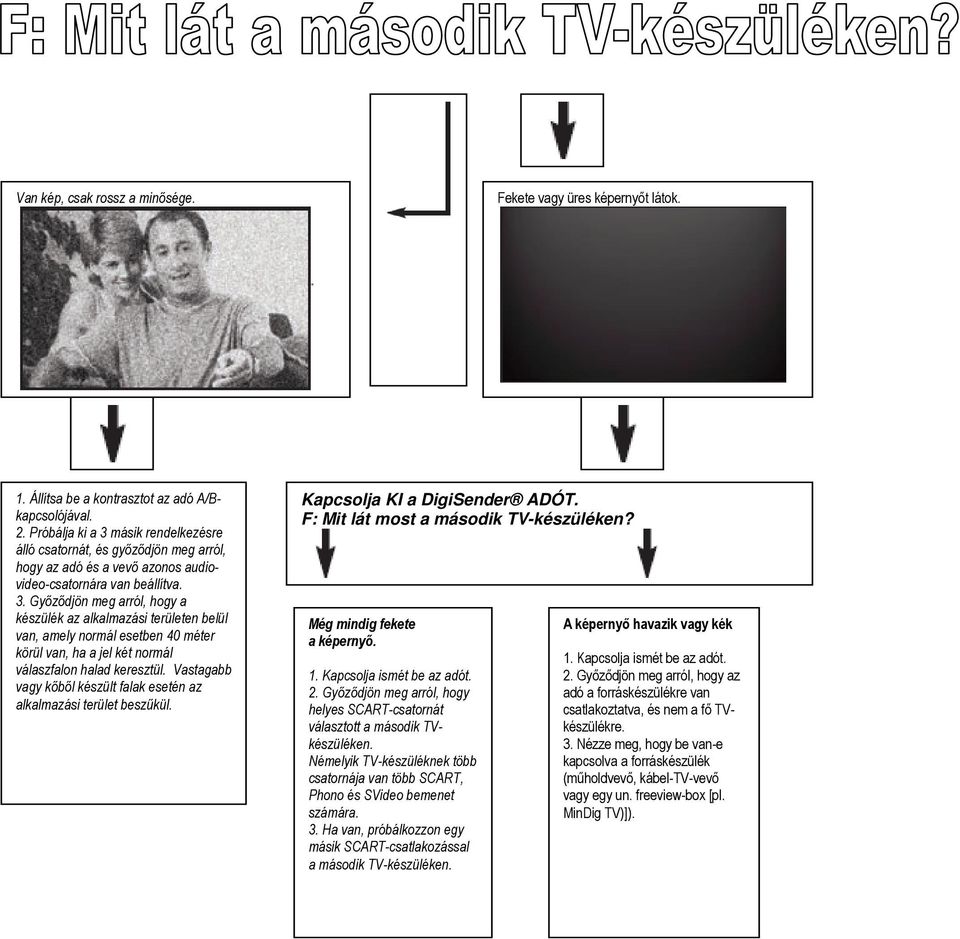

6 Van kép, csak rossz a minősége. Fekete vagy üres képernyőt látok. 1. Állítsa be a kontrasztot az adó A/Bkapcsolójával. 2. Próbálja ki a 3 másik rendelkezésre álló csatornát, és győződjön meg arról, hogy az adó és a vevő azonos audiovideo-csatornára van beállítva. 3. Győződjön meg arról, hogy a készülék az alkalmazási területen belül van, amely normál esetben 40 méter körül van, ha a jel két normál válaszfalon halad keresztül. Vastagabb vagy kőből készült falak esetén az alkalmazási terület beszűkül. Kapcsolja KI a DigiSender ADÓT. F: Mit lát most a második TV-készüléken? Még mindig fekete a képernyő. 1. Kapcsolja ismét be az adót. 2. Győződjön meg arról, hogy helyes SCART-csatornát választott a második TVkészüléken. Némelyik TV-készüléknek több csatornája van több SCART, Phono és SVideo bemenet számára. 3. Ha van, próbálkozzon egy másik SCART-csatlakozással a második TV-készüléken. A képernyő havazik vagy kék 1. Kapcsolja ismét be az adót. 2. Győződjön meg arról, hogy az adó a forráskészülékre van csatlakoztatva, és nem a fő TVkészülékre. 3. Nézze meg, hogy be van-e kapcsolva a forráskészülék (műholdvevő, kábel-tv-vevő vagy egy un. freeview-box [pl. MinDig TV)]).

7 Hibaelhárítás Képhibák 3) A képernyő "havazik" vagy kék 4) Vonalakat látok a képen Kapcsolja ki a DigiSender VEVŐT. F: Mit lát most a második TV-készüléken? Fekete a képernyő: Kapcsolja ismét be a DigiSender vevőt. 2. Nézze meg, hogy be van-e kapcsolva a DigiSender adó. Válasszon másik audio-videocsatornát, és vigyázzon arra, hogy az adón és a vevőn azonos csatorna legyen kiválasztva. "Havazik" vagy kék a képernyő. Ez annak a jele, hogy a második TV-készüléken NEM a helyes SCART-csatorna van kiválasztva. Keresse meg a távvezérlőn azokat a gombokat, amelyekkel az AV-csatornát lehet vezérelni, pl. az EXT, AV, VIDEO VCR, AUX, 0 csatorna ÉS Ez annak a jele, hogy egy vagy több elektromos készülék zavarja a DigiSender készüléket. Próbálkozzon mind a 4 audio-videocsatornával, mivel egy vagy több még szabadon rendelkezésre állhat. Látogassa meg a DigiSender.net weboldalt, vagy hívja fel a segélyvonalunkat (helpline) készülékei konfigurálásához és együttműködéséhez.

8 Hibaelhárítás Hanghibák Van kép, de nincs hang. Válassza le mind az adót, MIND a vevőt. Csatlakoztassa újra a káebleket, és győződjön meg arról, hogy szilárdan be vannak-e dugva a csatlakozókba. F: Milyen Torz a hang. probléma van a hanggal? Búgás hallatszik. Ez rosszabbodik, ha menüt vagy világos képeket néz. Csavarja le a hangerőt mind a forráskészüléken, mind pedig a műholdvevőn. Változtassa meg az A/B beállítást a forráskészülékre csatlakoztatott adón. Sustorgás hallható, és a hangerőt fel kell csavarni a második TV-készüléken, hogy egyáltalán hallani lehessen valamit. 1. Csavarja FEL a kimenő hangerőt a forráskészüléken (ha lehet), pl. a műhold-/kábel-tv vevőn). 2. Ellenőrizze, hogy az adó és a vevő belül van-e az alkalmazási területen (kb. 40 méter). 3. Kapcsolja ki a mikrohullámú sütőjét, ha van. Hibaelhárítás A távvezérlés hatótávolságának a növelése Ha nehézségek lépnek fel a főkészülék távvezérlésével a másik helyiségből, kövesse az alábbi tanácsokat: 1) Győződjön meg arról, hogy az IR Systeme Technik IR-sugárzója csatlakoztatva van a DigiSender adójára. Győződjön meg arról, hogy a megfelelő távvezérlőt használja a másik helyiségben. Ha például meg akarja változtani a műholdcsatorna beállításait, ahhoz a műholdvevő távvezérlőjét kell használnia. 3) Győződjön meg arról, hogy az IR Systeme Technik IR-sugárzója a főkészülék távvezérlő-érzékelőjére van irányozva. Állítsa fel a főkészüléktől távolabbra az IR-adót az együttszállított távvezérlő hatótávolság-növelő segítségével. Állítsa fel más elektromos készülékektől távolabbra az adót ÉS a vevőt. Válasszon másik távvezérlés-ismétlő csatornát, és figyeljen arra, hogy az adón és a vevőn azonos csatorna legyen kiválasztva. 7) Tartsa közelebbre a távvezérlőt a DigiSender vevőhöz. 8) Cserélje ki az elemeket a főkészülék távvezérlőjében.
