1 VILLBITSZOLG VILLAMOS BIZTONSÁGTECHNIKAI ÉS SZOLGÁLTATÓ KFT 1141 BUDAPEST Gödöllői u. 71 sz. T/F : M: ; villbit.ravai@t-online.hu Munkaszám:0000 Telephely:1 4 oldal értékelés 6 oldal melléklet Mérési és Értékelési Bizonylat Megrendelő neve :Budapesti Közgazdasági Főiskola Külkereskedelmi kar - címe : Budapest Diósy Lajos u. - ir. sz: 1165 Vizsgált létesítmény megnevezése : Oktatási intézmény - címe: Budapest Diósy Lajos u. Tárgy: Villamos energia feszültségjellemzőinek mérése és értékelése a vonatkozó szabványelőírásoknak megfelelően Helyszíni vizsgálat ideje : Vizsgálaton az Üzemeltető képviseletében részt vett: Csiki Ferenc Vizsgálatot végezte, jelentést összeállította :... ÁEEF biz. sz:1995/453/ Rávai Károly Jelentést ellenőrizte : Jelentést kiadta : Kelt; Budapest Rávai Károly ügyvezető

2 Üzemeltető Képviselőjének személyes kérésének megfelelően a tárgyban szereplő feladatot a VILLBITSZOLG Villamos Biztonságtechnikai és Szolgáltató Kft Budapest Gödöllői u. 71 sz. - megtekintette és a helyszíni mérésre alkalmas kéziműszerrel a csatolt adatokat rögzítette, amely alapján a hálózatot minősítette. A vizsgálat tárgya: Egy tanterem és egy alelosztó villamos energia feszültségjellemzőinek ellenőrzése. Előzmény: Üzemeltető tájékoztatása szerint a tantermekben lévő számítógépek egy része, a bekapcsolás során valamilyen ok miatt nem lép üzembe. Többszöri ki-be kapcsolás után - ami viszont más szempont miatt igen káros lehet a számítógépre lesznek csak működőképesek. A jelenség nem mindig ugyanazon gépeknél lép fel, ezért a gépek hibáját nehéz beazonosítani. Vizsgálat : A vizsgálat nem a létesítmény energia ellátására, csupán egy tanteremre és egy alelosztóra terjedt ki. Kézi műszerrel ellenőriztük a vezetékek áramterhelését és a feszültség szintet ami megfelelő értéket mutatott. Ezzel együtt - a feltételezésünknek megfelelően - a villamos hálózat harmonikus terheléséről vettünk mintát, amelyet a kiértékelő program segítségével rögzítettünk és a jegyzőkönyvhöz csatolunk. Értékelés: A folyosó végén lévő alelosztóban megállapítottuk, hogy a létesítmény területén nagy valószínűséggel 4 vezetékes - PEN _- hálózat van kiépítve, a szétválasztás - NU és PE - az utolsó alelosztóban lett elvégezve. 1. sz. mellékleten rögzítettük az 1-es fázis vezetőn mért értékeket. - áramterhelés 13,94 A -teljes harmonikus terhelés 67,3 %THD 2. sz. mellékleten rögzítettük a 2-es fázisvezetőn mért értékeket - áramterhelés 8,83 A -teljes harmonikus torzítás 57,52 %THD 3. sz. mellékleten rögzítettük a PEN vezetőn mért értékeket - áramterhelés 9,24 A ( harmonikus terhelés miatt, ez nem a kiegyenlítő áramok értéke.) - diagram nélkül a görbe kirajzolásával (mivel a fázisokon lévő - elsősorban a 3 -as, 5-ös rendszámú - harmonikusok miatt a frekvencia 150 Hz lett a program a diagramot nem tudja kirajzolni.) 4. sz. mellékleten rögzítettük a tanteremben lévő 1-es fázisvezetőn mért értékeket - áramterhelés 3,99 A -teljes harmonikus torzítás 71,4 %THD

3 5. sz. mellékleten rögzítettük a tanteremben lévő 2-es fázisvezetőn mért értékeket - áramterhelés 2,97 A -teljes harmonikus terhelés 72,2 %THD 6. sz. mellékleten rögzítettük a tanteremben lévő egyik dugaszoló aljzat feszültség és felharmonikus értékét - feszültség 233,3 V -teljes harmonikus torzítás 4,6 %THD Magyarázat: Hálózat esetében a felharmonikus terhelés a keresztmetszetek megválasztásánál kíván kiemelt figyelmet, ott veszteség árán, de megoldható. A szakirodalom szerint a számítógépes vezérlés, kapcsolás és egyéb automatikus működtetés esetén kiszámíthatatlan üzemzavarral kell számolni, mert a transzformátorokra, kondenzátorokra, induktív szerkezetekre a hatás előre nem meghatározható. Ha a THDU < 5% normál állapot THDU > 5% < 8% téves működés lehetséges THDU > 8% hibás működés valószínűsíthető Ha a THDI < 10% normál állapot THDI > 10% < 50% hőmérséklet emelkedés, A fenti adatokat délután 14 és 15 óra között rögzítettük. A feltárt adatok alapján feltételezzük, hogy a körülmények csak romlanak, ezért javasoljuk a számítógépek üzemeltetése során tapasztalt hibák megszüntetése során ezeket az adatokat is megfontolni.

4 4 Vizsgálatnál felhasznált műszer : Rendeltetése: SEFRAM - kalibrálva: Típusa: MW január Gyári sz: No:62451 Műszer rendeltetése mérés és adatgyüjtés: Vizsgálatnál figyelembe vett szabványok és szakirodalom: MSZ 1:1993 Szabványos villamos feszültségek MSZ EN 50160:2001 A közcélú elosztóhálózatokon szolgáltatott villamos energia feszültségjellemzői MSZ EN :1993 Elektromágneses összeférhetőség Általános zavarkibocsátási szabvány. 1. rész Lakóhelyi, kereskedelmi és kisipari környezet. MSZ EN :1993 Elektromágneses összeférhetőség Általános zavarkibocsátási szabvány. 2. rész Ipari környezet. MSZ EN :1997 Elektromágneses összeférhetőség (EMC) Általános zavartűrési szabvány MSZ EN : Elektromágneses összeférhetőség (EMC) 4

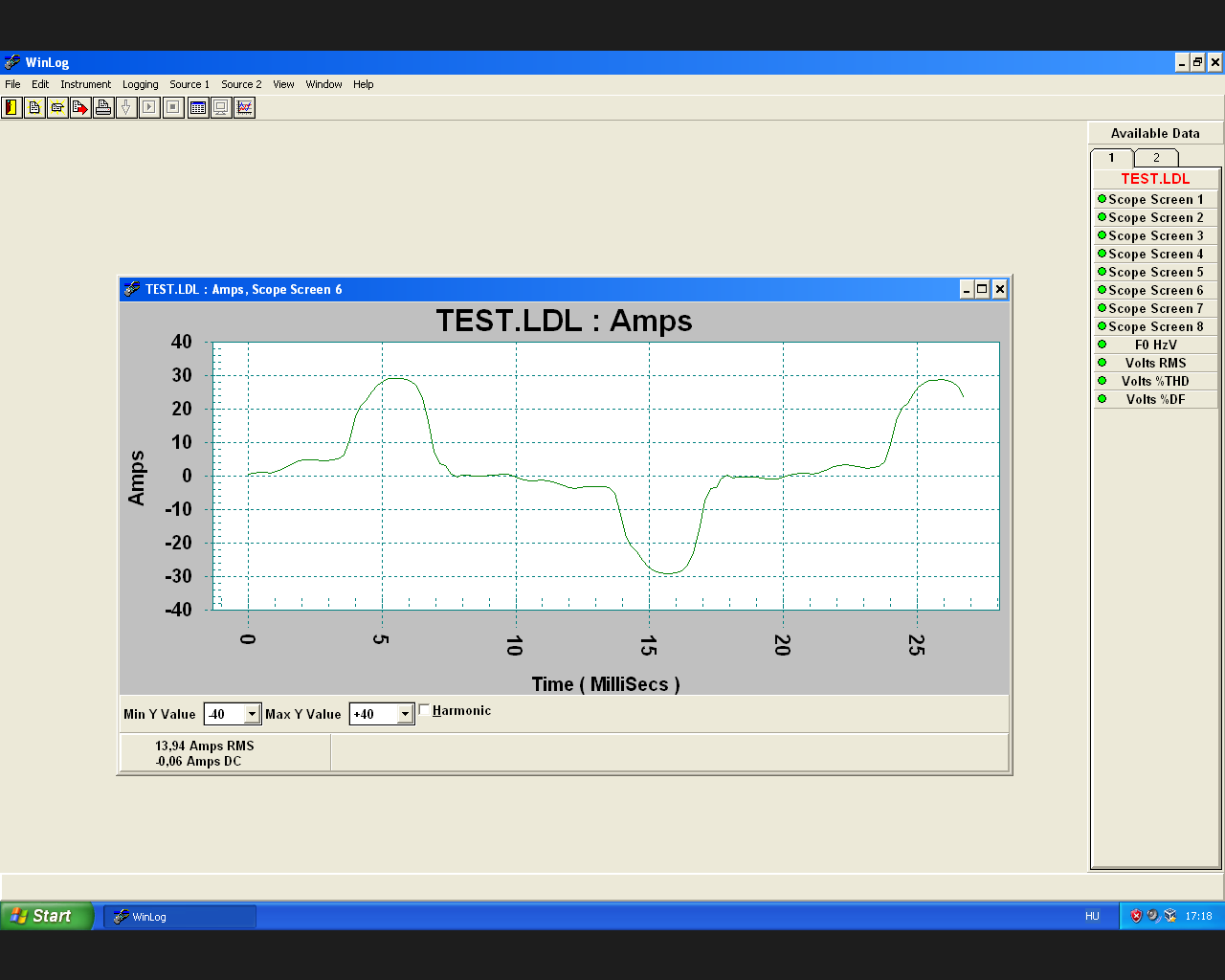

5 5 Alelosztó 1-es fázis áram terhelés és görbe. (50 Hz) Alelosztó 1-es fázis felharmonikus terhelése. (50 Hz) 1. sz. melléklet 5

6 6 Alelosztó 2-es fázis áram terhelés és görbe. (50 Hz) Alelosztó 2-es fázis felharmonikus terhelése. (50 Hz) 2. sz. melléklet 6

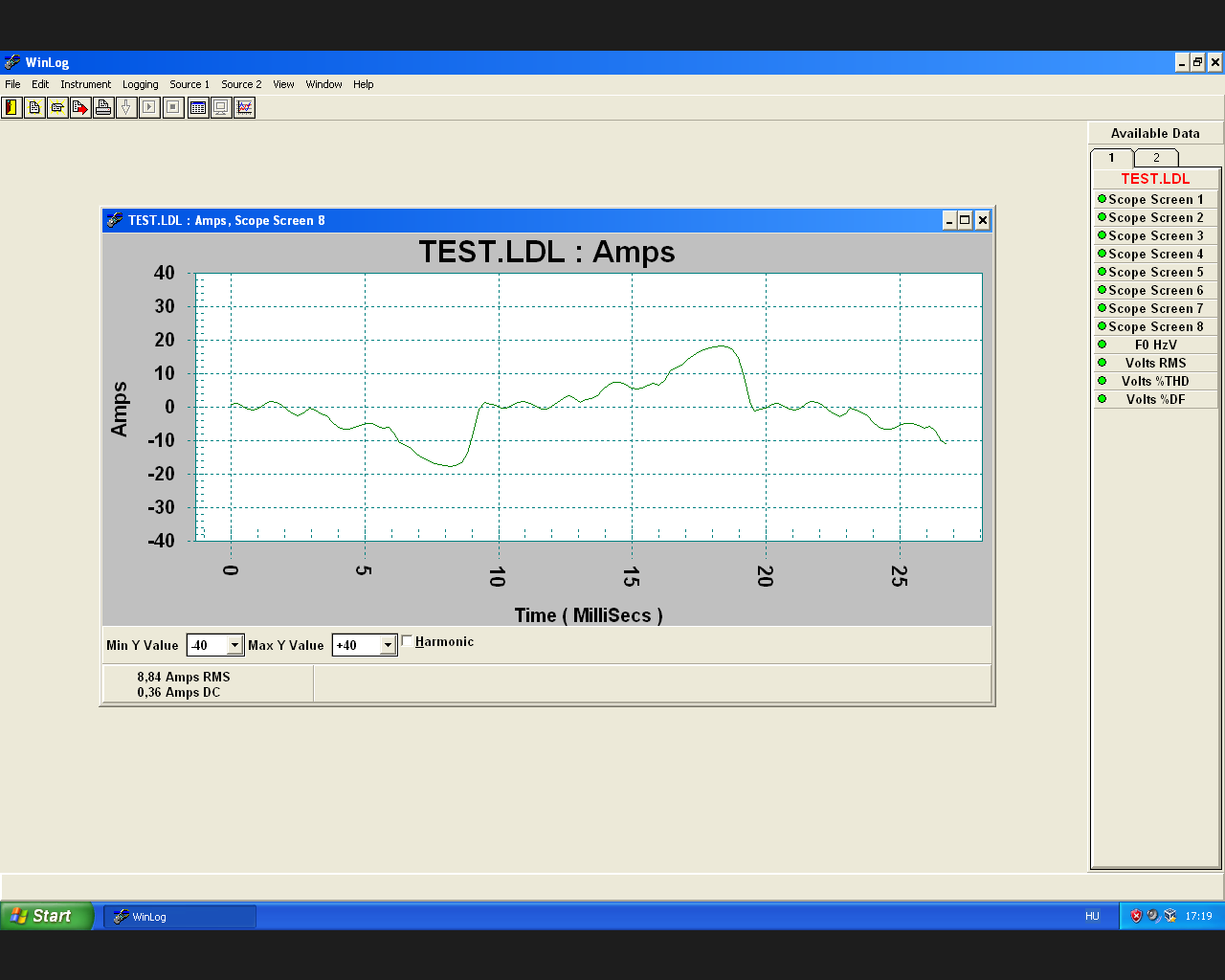

7 7 A PEN vezetőn mért áram terhelés és görbe. (150 Hz) A program mivel 65 Hz-nél magasabb nem tudja a felharmonikus grafikont kirajzolni. A felharmonikus terhelést a NU mért - fázis áramtól is magasabb - érték igazolja. 3. sz. melléklet 7

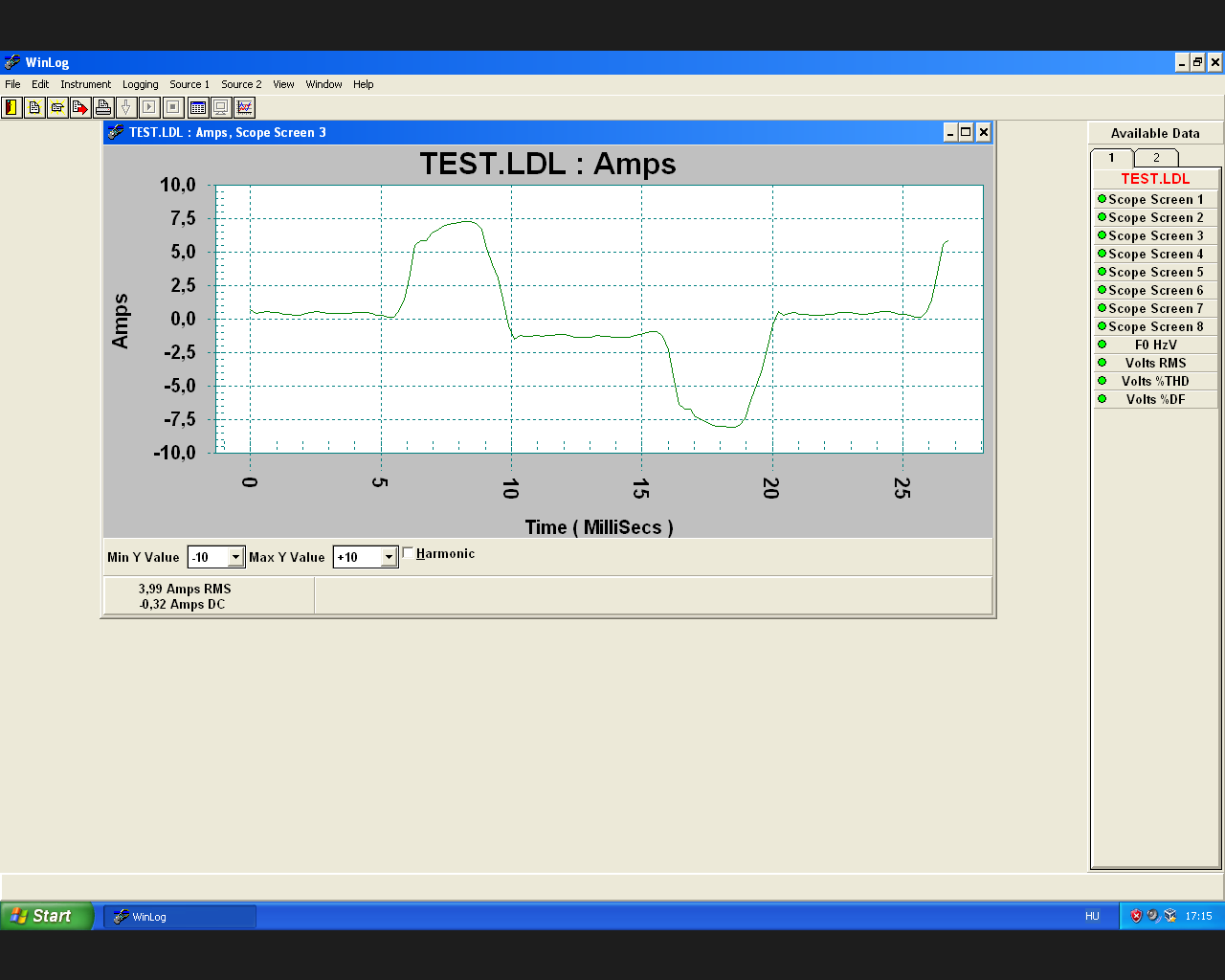

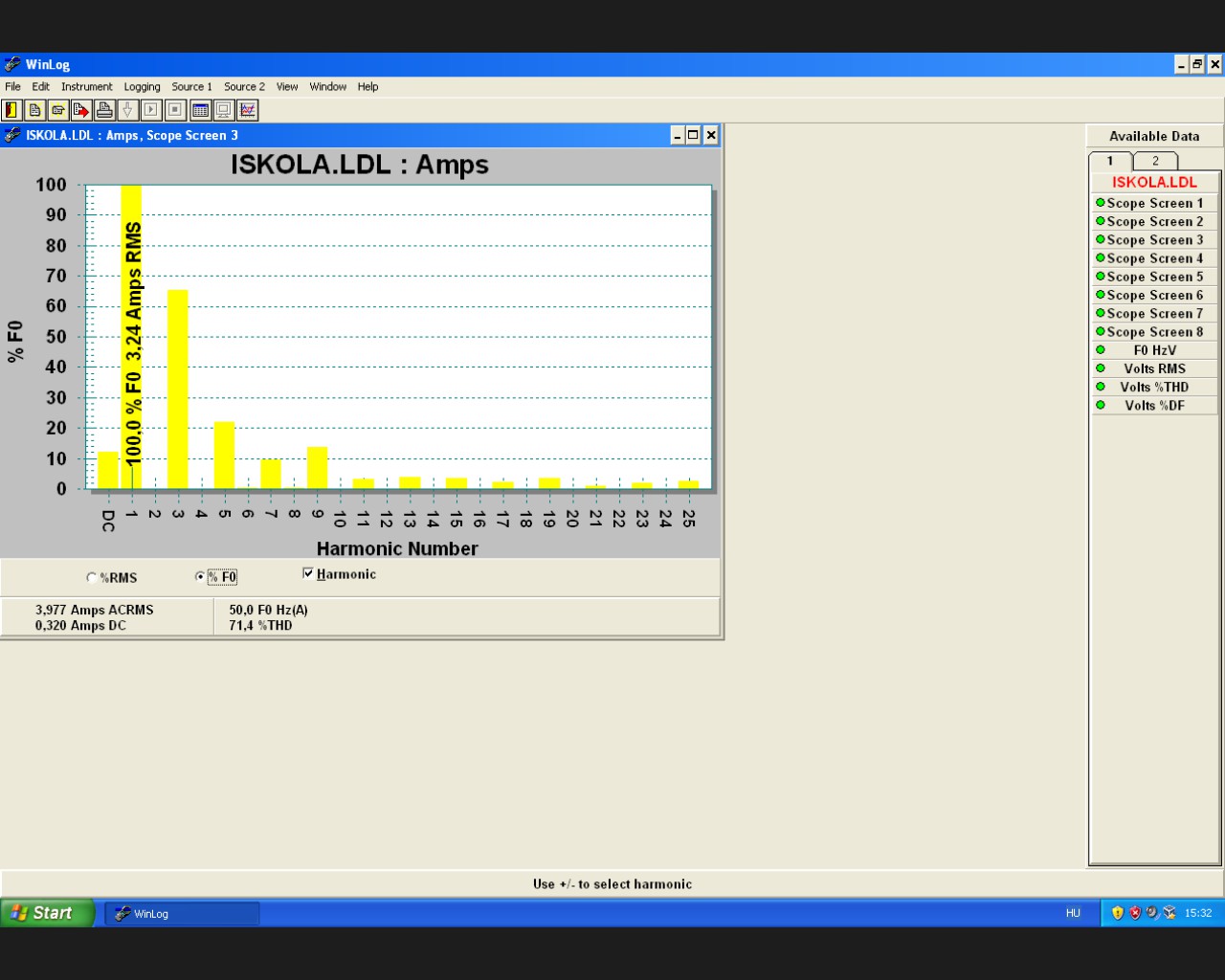

8 8 Tanterem 1-es fázis vezető áram terhelés és görbe. (50 Hz) Tanterem 1-es fázis áram felharmonikus terhelése 4. sz. melléklet 8

9 9 Tanterem 2-es fázis áram terhelése és görbe.(50 Hz) Tanterem 2-es fázis áram felharmonikus terhelése. 5. sz. melléklet 9

10 10 Tanteremben dugaszoló aljzatban mért feszültség és THD. 6. sz. melléklet 1
