1 Műszki dtlp Rockfll lejtésképző elemek Vonlr-, ellen- és pontrlejtő elemek, ttikék A ROCKWOOL Rockfll rendszerével biztosíthtó tetők tökéletes vízelvezetése május

2 Rockfll lejtésképző elemek Lpostető áltlános rétegrendje ROCKFALL lejtésképzéssel pppvc, EPDM vgy modifikált bitumenes lemez szigetelés p p ROCKFALL pontrlejtő elemek ppmonrock MAX E / DUROCK / HARDROCK MAX hőszigetelés pproofrock 40, ROOFROCK, DACHROCK hőszigetelés pppárzáró / Párfékező réteg, ppacél trpézlemez / monolit / előregyártott vsbeton födém A lpostetők lejtése Lejtésmentes tető nem készíthető. A tetőfelületnek, szerkezeti kilkítástól és hsználti funkciótól függően, pontrlejtéssel vgy vonlr lejtéssel kell készülni. A megfelelő lejtéskilkítás működőképesség szempontjából lpvető fontosságú. A különböző lejtésű tetősíkok összemetsződéseinél kilkuló hjltoknk és vápáknk rendelkezni kell megfelelő lejtéssel, illetve biztosítni kell z Belső, pontszerű vízelvezetés (összefolyókkl) Kerülni kell belső vápcstornás vízvezetési rendszert, mert eltérő pl. fém nygú vápbélés esetén hőmozgási különbségek léphetnek fel. zonos Eltérő hjlásszögű tetősíkok d c b eltérő Azonos hjlásszögű tetősíkok változó Vegyes (elforgtott) rendszer összefolyókhoz vezető pontrlejtést követelményeknek megfelelően. A tető hjlásszögét úgy kell megtervezni, hogy szerkezet teljes terhelés ltti mximális lehjlás esetén is biztosított legyen minimális 2% lejtés (például hóteher és/vgy növényzettel telepített tető esetén tljkeverék nedves terhelését és növényzetet is számítv). A megfelelő lejtés kilkítás fontos követelmény, mert pp tetőn foltokbn vgy esetenként teljes felületen megálló cspdékvíz nyáron eltérő hőterhelést hoz létre cspdékvíz elleni szigetelésen; pp ngy mennyiségben összegyűlt víz többletterhelést okoz tetőn; pp tócsák szélein lévő iszpkéreg vgy szennyeződés repedéseket okozht cspdékvíz elleni szigetelésben; pp svs esők htásár tócsákbn lévő svk koncentrációj nő, mi cspdékvíz elleni szigetelés károsodásához vezethet; pp z állndón nedves felületeken növényzet telepedhet meg, és gyökérzet cspdékvíz elleni szigetelést tönkreteheti; pp megálló víz esetén legkisebb meghibásodás is komoly beázáshoz vezethet; pp vizes tetőn megtpdó por z összefolyók eldugulását eredményezheti. A tetők vízelvezetése A megfelelő vízelvezetés kilkításánk feltételei: pp előírt lejtés biztosítás (ljzt és szigetelés függvényében), pp kdálymentes vízelfolyás, pp vízhtlnul beépített, tisztíthtó, méretezett vízgyűjtők, pp vízhtlnul cstlkozott, megfelelő lejtésű, és rögzítésű méretezett elvezető cs tornák. Figyelem! 1. A tető cspdékvíz elvezetése lehető legrövidebb úton történjen. A tervezett megoldás elégítse ki z MSZ szbvány követelményeit. 2. A cspdékvíz leghosszbb útj tetőn (gerinctől összefolyóig) nem hldhtj meg 12 métert. 3. A lejtés útjáb kerülő felépítmények mögött vízterelő ék illetve nyereg készüljön. 4. Felépítmény, födémáttörés nem eshet vápáb. Rockfll 2

3 Víznyelők A kt tetőfelület mélypontjin kell elhelyezni, méretüket és kiosztásukt z MSZ követelményeit kielégítve kell megtervezni. A kt felépítményektől és szigetelést áttörő egyéb szerkezetektől leglább cm-re kell elhelyezni. Az összefolyók körüli területet tetősíkhoz viszonyítv 5% többlet lejtéssel, vgy 1-2 cm besüllyesztéssel kell kivitelezni. A víznyelők keresztmetszete A víznyelők keresztmetszete lpvetően vízgyűjtő terület ngyságától függ. A keresztmetszetet vontkozó szbvány (lásd táblázt) szerint kell meghtározni, de gykorlti tpsztlt z 1 m 2 vízgyűjtő terület = 1 cm 2 lefolyó-keresztmetszet értéket igzolj. Kivétel külföldön egyre gykrbbn lklmzott úgynevezett szívott rendszer (pl. GE- BERIT Pluvi). Lényege, hogy telített csőben kilkuló nyomás z ármlási sebességet megnöveli, ezáltl kisebb keresztmetszet mellett is növekszik z elszállíthtó cspdék mennyisége. Ennek jánlott vízelvezető felületngyság lehetőleg m 2 közé essen. Egy grvitációs lefolyóvl kiszolgálhtó tetőfelület ngyság lehetőleg ne hldj meg 1 m 2 -t. Belső vízelvezetés esetén egy önálló tetőszkszt leglább két összefolyóvl kell tervezni. Ez lól csk túlfolyóvl (pl. vízköpővel) is ellátott kisebb tetőfelületek (kb. m 2 ) lehetnek kivételek. Grvitációs összefolyók jvsolt keresztmetszete A tető lpterülete (m 2 ) Ejtővezeték átmérője (Ø mm) Rockfll 3

4 Kivitelezési irányelvek ROCKFALL lejtésképző elemeken fektetett cspdékvíz szigetelések Hegeszthető modifikált (polimer-bitumenes) lemezek pp elsztomer-bitumenes (módosított SBS sztirol-butdien-sztirol) lemezeket, pp plsztomer-bitumenes (módosított APP tktikus polipropilén) lemezeket. Mechniki rögzítéssel lklmzott látétlemezeket lklmsságuk szempontjából meg kell vizsgálni és Műszki Engedélyében rendelkezniük kell megfelelő bejegyzéssel. Ajánlott polimer-bitumenes zárólemezek, melyek hordozó rétege: pp poliészterfátyol, melynek szkítószilárdság ngyobb, mint 0 N/5 cm, pp poliészter fátyol, hossznti vgy digonál elrendezésű üvegszálll erősítve, pp poliészter vgy poliészter-üvegszál hordozójú látétrétegekre lehetséges egy réteg hegesztett, üvegfátyol lpú, polimerbitumenes fedőlemez lklmzás (ez függ tető igénybevételi fokoztától). A PVC szigetelést következő rögzítéstechnológiák esetén lklmzzák: pp mechniki rögzítés pp leterhelő réteggel (pl. mosott kvics vgy fgyálló beton lpokkl) pp növényzettel telepített zöldtető EPDM lemez szigetelések Az EPDM lemez szintetikus kucsukból készül, kőolj finomításánk termékeiből (etilén és propilén). Az EPDM lemez szigetelést következő rögzítés- technológiák esetén lklmzzák pp mechniki rögzítés pp leterhelő réteggel (pl. mosott kvics vgy fgyálló beton lpokkl) pp növényzettel telepített zöldtető A ROCKWOOL termékeken lklmzott tetőszigetelésekről és lklmzási technológiáról részletes információ elérhető z nygok gyártóinál. PVC lemez szigetelések A PVC tetőszigetelés klnder eljárássl készül. Alpnyg % PVC, vlmint töltő és dlék nygok, UV-sugárzás stbilizátorok, pigmentek és más ellenálló képességét növelő komponensek. Kivitelezés technológiáj Műveletek sorrendje Műveletek leírás Anyg 1. A párfékező fóliát lzán kiterítjük z cél trpézlemezre/ vsbeton lemezre 10 cm átlpolássl Minősített PE/PVC párfékező fóli 2. A párfékező fóliát összergsztjuk z öntpdó szlggl, tetőszéleken felhjtjuk és rögzítjük. PE öntpdó szlg 3. A párzáró fóliár z lsó rétegként hsználtos homogén lemezeket (ROOFROCK 40, ROOFROCK stb.) lefektetjük, mjd inhomogén hőszigetelő lemezeket helyezzük el. A hőszigetelő lemezeket szorosn egymáshoz toljuk. Az egyes sorokt kötésben és eltolássl rkjuk le. A betervezett rétegrendű homogén és inhomogén hőszigetelő lemezek. 4. Elhelyezzük ROCKFALL pontrlejtő elemeket fektetési terv lpján. ROCKFALL pontrlejtő elemek 5. A mechniki rögzítő elemek segít sé gével egyidejűleg rögzítjük ROCKFALL pontrlejtő elemeket, hőszigetelő lemezt és z ltt lévő párfékező fóliát z ljzthoz. A me chniki rögzítő elemeket z átlpolásokon helyezzük el, tetőzón szerinti kiosztásbn. A rögzítés htékonyságánk növelésére, főleg ngy tetők esetén, utomt csvrbehjtót lehet lklmzni. Mechniki rögzítőelemek tetőszigetelés rétegeinek rögzítéséhez 6. A ROCKFALL pontrlejtő elemeken lzán szétterítjük bitumenes látétlemezt. Az látétlemezt z átlpolás szélességében összehegesztjük. Bitumenes látétlemez 7. A záróréteget feles eltolássl fektetjük és teljes szélességében hozzá hegesztjük z látétlemezhez. Kétrétegű tetőszigetelő rendszer zárólemeze Rockfll 4

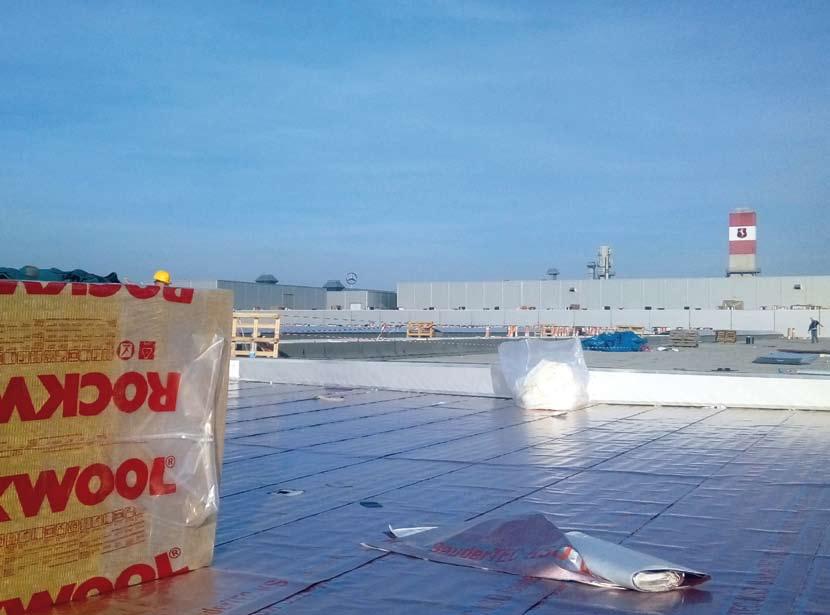

5 b /2 /8 h b<1,5 Mechniki rögzítés A mechniki rögzítőelemek fjtái pp rozsdmentes cél csvr, leszorító látéttel (ZnAL bevontú céllemez), pp edzett széncél csvr, korrózióvédelemmel, leszorító látéttel, pp műnyg dübel, süllyesztett csvrfejjel. A mechniki rögzítőelemek szám A mechniki rögzítőelemek szám és kiosztás sttiki számítások lpján kerüljön meghtározásr. Az ÉMSZ Tervezési és Kivitelezési Irányelve (8, táblázt) szerint áltlános esetben jvsolt kiosztás: tető belső perem zón srok zón b /2 mezőjében 3 db rögzítő 1 m 2 -re, 6 db rögzítő tető szélső sávjábn, 9 db rögzítő pedig tető srokmezőben. Kiegészítő információk: Kérjük, ellenőrizzék rögzítőelemek mechniki szilárdságár vontkozó információkt, vlmint rögzítő-elemek gyártójánk jánlását, hogy egy dott tetőfödém nygához melyik rögzítőelem megfelelő. /8 h b>1,5 A párvédelmi réteg Olyn helységekben, hol levegő reltív pártrtlm meghldj z %-ot (konyhák, fürdőszobák stb.) párzáró réteget kell készíteni. Olyn helyiségek felett, hol levegő reltív pártrtlm meghldj 75%-ot, hőmérséklet 24 C értéket, átszellőztetett, két részre osztott, hidegtetőt kell készíteni (fürdők, uszodák stb.). Párzáró/párfékező szigetelésnek hsználjuk: pp Minősített stbilizált, párfékező PE/PVC fóliát, pp Polimer-bitumenes párfékező szigetelő lemezt, pp Alufóli betétes bitumenes szigetelő lemezt (lpos tetők), pp Műnyg hálóvl erősített lumínium fóliát (mgs tetők). Gőznyomás-levezetés kiszellőztetés Gondoskodni kell lpostetőben lévő pár/ gőz kivezetéséről. A tetőfödém gőznyomásánk kiegyenlítése és kivezetése cspdékvízszigetelés mech niki rögzítésével, szegélyező bádogos munkák megfelelő kilkításávl vlmint párszellőzők beépítésével oldhtó meg. Párszellőzőket tető felületének minden 75 m 2 -re kell számítni. A kiszellőzők mgsság tető fedése felett minimum 20 cm legyen. FIGYELEM! 1. A tervező felel minősített párfékező fóli típusánk és vstgságánk kiválsztásért. Épületfiziki számítás szükséges! 2. A párfékező fóli, vgy bitumenes párzáró/párfékező réteg típus és vstgság műszki tervben legyen előírv. FIGYELEM! 1. A rögzítőelemek hosszát ROCKWOOL hőszigetelés vstgságánk megfelelően kell megválsztni. 2. A rögzítőelemek típusánk kiválsztásáért, mennyiségéért és kiosztásáért tervező felelős. 3. Az rögzítőelemek típusát, mennyiségét és tetőn vló kiosztását műszki tervben kell előírni. Rockfll 5

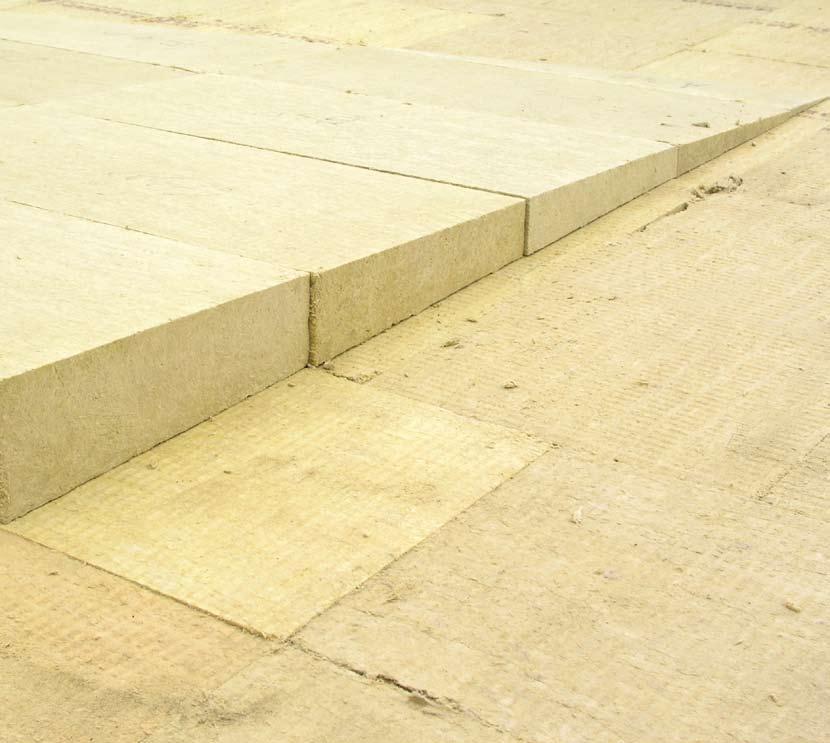

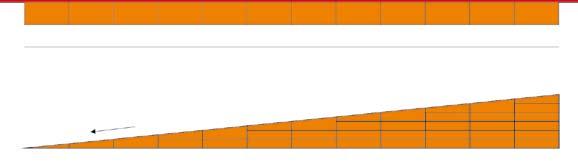

6 Rockfll vonlrlejtő elemek Vonlr(ellen)lejtő elemek Attikék F e lh s zn ál ás A ROCKWOOL ROCKFALL speciális, lejtésben vágott vonlr(ellen)lejtő elemeinek segítségével tökéletesen megoldhtó tetőszkszok vonlrlejtése (vápvonlr). A ROCKFALL ttikék (jégék) megfelelő, egyenletes átmenetet biztosít vízszigetelés számár tetőszerkezet vízszintes és felépítmények (pl. felülvilágító, szellőzőknák, ttikfl) függőleges szerkezetei között. A ROCKWOOL kőzetgypot t ul jd o ns ág i Kiváló hőszigetelő, páráteresztő és vízlepergető, nem éghető, hő htásár füstöt nem fejleszt, nincs égvecsepegés, tűzterjedést megkdályozz, nem zsugorodik, hőtágulás nincs. C s om g ol á s Az elemeket termékcimkével ellátott PE fóliáb vgy rklpr csomgoljuk gyártó nevével és z lpvető techniki dtokkl. A csomgolási egységek z ktuális árlistábn tlálhtók ( Rockfll vonlrlejtő elemek A Rockfll vonlrlejtő elemeinek modulmérete Modul: 2% Hosszúság (m) Mgsság (mm) A B C D E F G H I J K L % K0 K1 K2 K0 K1 K2 K0 K1 K2 K0 K1 K2 Modul: 2,5% Hosszúság (m) Mgsság (mm) A B C D E F G H I J K L ,5% KF0 KF1 KF2 KF1 KF2 KF1 KF1 KF2 KF1 KF2 KF1 KF2 Modul: 3% Hosszúság (m) Mgsság (mm) A B C D E F G H I J K L % H0 H1 H2 H1 H2 H1 H1 H2 H1 H2 H1 H2 ROCKFALL vonlrlejtő elemek 2-2,5-3% A Rockfll 2-2,5-3% lejtéssel kilkított vonlrlejtő elemeivel könnyedén kilkíthtó sík tető lejtése. Az elemek mm-es méretben készülnek és 1000 mm-en lejtenek. Ahol vstgbb réteg szükséges, z elemeket mm vstgságú ROCKFALL látétlmezzel kell kiegészíteni. Az látétlemezek mérete vgy mm. Rockfll 6

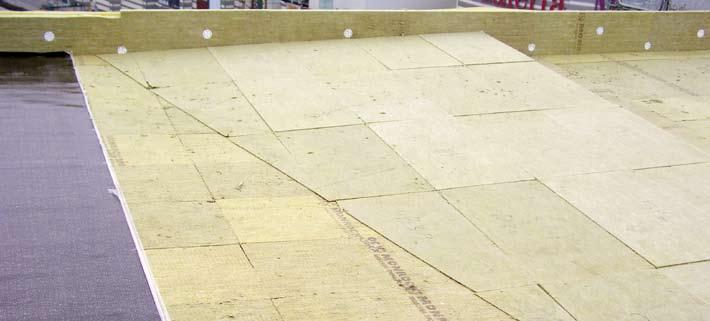

7 Lejtésmentes tetők hőszigetelése és vonlr történő lejtetése ROOFROCK 40, ROOFROCK, DACHROCK ROOFROCK 40, ROOFROCK, DACHROCK tető szerkezete A tervezett vstgságú lsó homogén réteg elhelyezése ROCKFALL vonlrlejtő elemek elhelyezése fektetési terv lpján. Vápvonl kilkítás ROCKFALL vonlrlejtő elemek segítségével fektetési terv lpján. A tervezett legfelső inhomogén hőszigetelő lemezek pl. MONROCK MAX E, DUROCK, HARDROCK elhelyezése után ROCKFALL pontrlejtő elemek elhelyezése fektetési terv lpján. A pontrlejtő elemek segítségével megoldhtó z ellenlejtés, z összefolyó és z ttikfl között. Rockfll 7

8 Rockfll ellenlejtő elemek ROCKFALL ellenlejtő elemek 0 mm A Rockfll ellenlejtő elemekkel egyszerűen megoldhtó z ttikfl és z összefolyó közötti lejtés kilkítás. Az elemek hossz 0 vgy 1000 mm lejtés irányábn. Méretük: mm; mm összefolyó 1200 mm 1200 mm Rockfll ttikék ROCKFALL ttikék 100 x mm A háromszög lkú ék biztosítj tetőszerkezet vízszintes, illetve függőleges felületei (pl. ttikfl, szellőzőknák, felülvilágítók) közötti vízszigetelés egyenletes, törésmentes átvezetését. Az ékek szbványos hossz 1000 mm. Műszki dtok Tuljdonság Jel Érték Mértékegység Mértékegység Neméghetőség A1 EN Deklrált hővezetési tényező λd 0,040 W m 1 K 1 EN 12667, EN Olvdáspont t t > 1000 C DIN 4102 Vízfelvétel rövid ideig trtó vízbe merítéskor Vízfelvétel hosszú ideig trtó vízbe merítéskor WS 1,0 kg m 2 EN 19 WL(P) 3,0 kg m 2 EN Vstgsági tűrés T4 3% vgy 3 mm (), +5% vgy + 5 mm (b) A számszerűen ngyobb (), ill. kisebb (b) tűrést eredményező érték mértékdó. EN MEGJEGYZÉS: A Rockfll vonlrlejtő elemek kiegészítésére szolgáló Rockfll látétlemezek mérete vgy mm (csk ebben méretben rendelhető). A termékek gyártás EN ISO 9001:2000 minőségirányítási rendszerben történik. Rockfll 8

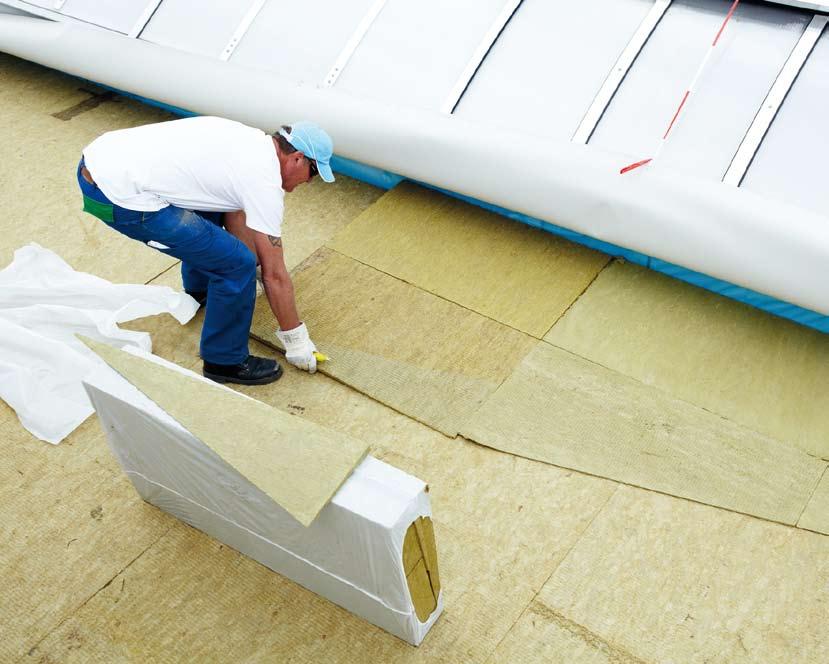

9 Rockfll pontrlejtő elemek Termékleírás Műgynt kötésű, teljes keretmetszetében víztszító, tűzálló, két iránybn lejtésben vágott speciális elemek. F e lh s zn ál ás A Rockfll pontrlejtő elemek hsználtávl biztosíthtó lejtéssel ellátott tetők gyors cspdékvíz elvezetése z összefolyók felé. C s om g ol á s Az ékelemek egy részét ktrondobozokbn, illetve z elemtípustól függően PE fóliábn és rklpon szállítjuk, melyeken minden esetben termékcímke tlálhtó gyártó nevével és techniki dtokkl. A csomgolási egységek z ktuális árlistábn tlálhtók ( Rockfll 9

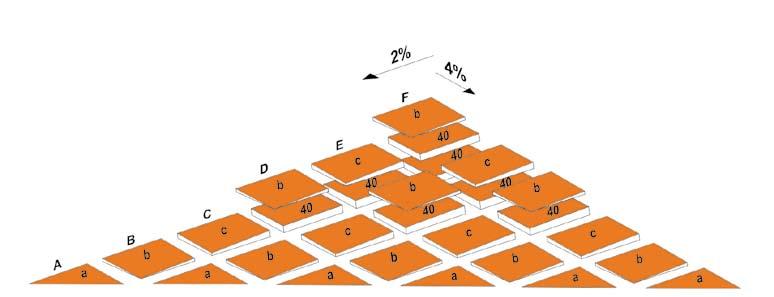

10 A Rockfll pontrlejtő elemeinek modulmérete (2% és 4%) Modul Hosszúság (m) A B C D E F G H I J K L M Szélesség (m) Mgsság (mm) Szélesség (m) 8,0 7,5 7,0 6,5 1 6,0 1 5,5 1 5, , , , , , , , , , ,5 b c b+40 c+40 b+80 c+80 b+120 c+120 b+1 c+1 b+200 c+200 1,0 b c b+40 c+40 b+80 c+80 b+120 c+120 b+1 c+1 b+200 1,5 b c b+40 c+40 b+80 c+80 b+120 c+120 b+1 c+1 2,0 b c b+40 c+40 b+80 c+80 b+120 c+120 b+1 2,5 b c b+40 c+40 b+80 c+80 b+120 c+120 3,0 b c b+40 c+40 b+80 c+80 b+120 3,5 b c b+40 c+40 b+80 c+80 4,0 b c b+40 c+40 b+80 4,5 b c b+40 c+40 5,0 b c b+40 5,5 b c 6,0 2% 2% b 6,5 7,0 7,5 8,0 4% 4% Műszki dtok Tuljdonság Jel Érték Mértékegység Mértékegység Neméghetőség A1 EN Deklrált hővezetési tényező λ D 0,040 W m 1 K 1 EN 12667, EN Olvdáspont t t > 1000 C DIN 4102 Vízfelvétel rövid ideig trtó vízbe merítéskor Vízfelvétel hosszú ideig trtó vízbe merítéskor WS 1,0 kg m 2 EN 19 WL(P) 3,0 kg m 2 EN Vstgsági tűrés T4 3% vgy 3 mm (), +5% vgy + 5 mm (b) A számszerűen ngyobb (), ill. kisebb (b) tűrést eredményező érték mértékdó. EN CE tnúsítvány szám 1415-CPR-3-(C-7/2010) ÉMI Budpest MEGJEGYZÉS: Az elemek lá kiegészítésként Rockfll 40 mm-es látétlemez vgy lemezek elhelyezése szükséges, egy vgy több rétegben. A Rockfll látétlemez mérete mm. Csk ebben méretben rendelhető. A termékek gyártás EN ISO 9001 minőségirányítási rendszerben történik. A termékek és csomgoló nygik életciklus végi kezelésével, ártlmtlnításávl kpcsoltos további információk érdekében kérem, látogss meg honlpunkt. Rockfll 10

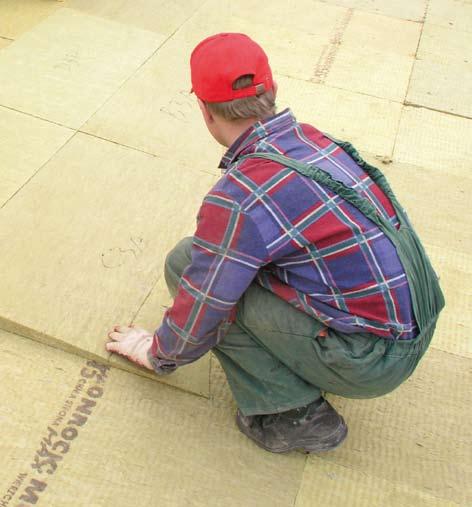

11 A lejtéssel rendelkező tetők vízelvezetése Rockfll pontrlejtő elemek segítségével cspdékvízszigetelő lemez Az lplejtéssel ellátott fogdófelületre párzárás után tervezett lsó rétegként hsználtos homogén hőszigetelő lemezek lefektetése. A tervezett legfelső inhomogén hőszigetelő lemezek pl. MONROCK MAX E, DUROCK, HARDROCK elhelyezése után ROCKFALL pontrlejtő elemek elhelyezése fektetési terv lpján. A pontrlejtő elemek segítségével megoldhtó z ellenlejtés, z összefolyó és z ttikfl között. Cspdékvíz-szigetelő lemezek fektetése egy vgy kétrétegű változtbn (PVC vgy EPDM fóli mint egyrétegű szigetelés lterntív) végleges tetőfelületre és Rockfll pontrlejtő elemekre. A szigetelő rétegek rögzítése mechniki rögzítőelemek vgy leterhelés segítségével történik. A közölt műszki információk nyomttás időpontjáig megszerzett legjobb szktudásunkt és tpsztltinkt tükrözik. Kérjük, győződjön meg rról, hogy ennek prospektuslpnk legfrissebb változtát hsználj-e, mivel szktudásunk és tpsztltunk is folymtosn gyrpodik. Rockfll 11
