3 Hoval Uno-3 ( ) alacsonyhőmérsékletű kazán olaj- és gázüzemre ermékleírás Hoval Uno-3 alacsonyhőmérsékletű fűtőkazán Felépítés Háromhuzamú acéllemez kazán olaj- vagy gáztüzelésre az EN 304 szabvány 1. és 2. részének, valamint az EN 304 szabványnak megfelelően. Maximális füstgázkondenzáció az utánkapcsolt fűtőfelület által - Uno-3 ( ) típus termolítikus öntisztító égéstermék-szabályozóval - Uno-3 ( ) típus bordás csövekkel Jobbra kifordítható duplacsuklós kazánajtó (bal oldali kifordításhoz átszerelhető) 80 mm-es kőzetgyapot paplan szigetelés és üveg selyemszövet Szinterezett acéllemez burkolat piros színben. Füstgáz csatlakozócsonk hátul Fűtési csatlakozások Uno-3 ( ) típusnál hátul, Uno-3 (320, 360) típusnál felül, ellenkarimával, csavarokkal és tömítéssel Maximális üzemi hőmérséklet 90 C, üzemi nyomás az Uno-3 ( , 320, 360) típusnál 4 bar, Uno-3 ( ) típusnál 5 bar. Igény szerinti kivitel Kapcsolótábla kazánvezérléssel és fűtéssza bá lyozóval különböző kivitelben - Kazánvezérlés - opronic E szabályozóval es termosztatikus alapvezérlés es termosztatikus alapvezérlés Különálló HMV tároló (lásd Melegvíztárolók) Max. 3 bar (Uno ), illetve 4 bar üzemi nyomásnál (Uno ) a kazán megfelel a nyomástartó berendezésekre vonatkozó 97/23/EG irányelvnek, maximális üzemi hőmérséklet 105 C. Megfelelő adattáblát igényel. Szállítás A kazán, burkolat és hõszi ge telés külön csomagolva ípussorozat Uno-3 Fűtő- ípus teljesítmény kw (110) (125) (160) (190) (220) (250) (280) (320) (360) Kazánengedély CE - minősítés: CE 0085AQ0671 Helyszíni szerelés A hõszigetelés és burkolat felerősítése 2-3

4 Hoval Uno-3 ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C, üzemi nyomás az Uno-3 ( , 320, 360) típusnál 4 bar, az Uno-3 ( ) típusnál 5 bar Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C, üzemi nyomás az Uno-3 ( ) típusnál 3 bar, az Uno-3 ( ) típusnál 4 bar. A kazán megfelel a nyomástartó berendezésekre vonatkozó 97/23/EG irányelvnek. Megfelelő adattáblát igényel. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés Max. üzemi hőmérséklet 90 C, üzemi nyomás az Uno-3 ( , 320, 360) típusnál 4 bar, az Uno-3 ( ) típusnál 5 bar. Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Max. üzemi hőmérséklet 105 C, max. üzemi nyomás 3 bar (Uno ), illetve 4 bar (Uno , 360) típusoknál. A kazán megfelel a nyomástartó berendezésekre vonatkozó 97/23/EG irányelvnek. Megfelelő adattáblát igényel. Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) 2-4

5 Hoval Uno-3 ( ) Cikkszámok Hoval Uno-3 olajtüzelésű kompakt hőközpont Cikkszám Háromhuzamú, alacsony hőmérsékletű kazán kazánszabályozás, égő és zajcsillapító burkolat nélkül. Szállítás kompletten Kazán, hõszigetelés és burkolat külön szállítva. Uno-3* eljesítmény Üzemi nyomás* ípus kw bar (110) (125) (160) (190) (220) (250) (280) (320) (360) * Maximális üzemi hőmérséklet 90 C Max. 3 bar (Uno ), ill. 4 bar üzemi nyomásnál (Uno ) a kazán megfelel a nyomástartó berendezésekre vonatkozó 97/23/EG irányelvnek, maximális üzemi hőmérséklet 105 C. Megfelelő adattáblát igényel Vakkarima más típusú égőhöz Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel Uno-3 ( ) Uno-3 ( ) Köztes vakkarima égőre történő felszereléshez előfúrva D200x D300x Uno-3 olaj-/gáztüzelésű kazán helyszíni összehegesz téshez kazánszabályozás nélkül Ha a helyi adottságok nem teszik lehetõvé, hogy a kazánt egészben szállítsák be, úgy adott a le he tõség, hogy az darabokban kerüljön a hely színre. A helyszíni összeállítás a következő szolgálta tás ból tevõdik össze: beszállítás, valamint helyszíni hegesztés nyomáspróbával. Az elemek összehegesztését és a nyomáspróbát kizárólag a Hoval szakszervize végezheti. Vevőoldali feladatok: alapozás, kazánelemek beszállítása a kazánházba, áram és vízbekötések. 2-5

6 Hoval Uno-3 ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez. Maximális üzemi hőmérséklet 90 C Cikkszám Üzemi nyomás 4 bar - Uno-3 ( ,320,360) 5 bar - Uno-3 ( ) A kazán megfelel a nyomástartó berendezésekre vonatkozó 97/23/EG irányelvnek. Megfelelő adattáblát igényel. Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C Üzemi nyomás 3 bar - Uno-3 ( ) 4 bar - Uno-3 ( ) Üzemi nyomás 4 bar - Uno-3 ( , 320, 360) típus 5 bar - Uno-3 ( ) típus Üzemi nyomás 3 bar - Uno-3 ( ) típus 4 bar - Uno-3 ( ) típus ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

7 Hoval Uno-3 ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet Figyelem! Realizálható funkciókat és hidraulikai sémákat a Hoval kapcsolási rajzokban talál. 2-7

8 Hoval Uno-3 ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-8

9 Hoval Uno-3 ( ) Cikkszámok artozékok Cikkszám Zaj-/hőszigetelő burkolat Szinterezett acéllemez burkolat piros színben. (nyílás kialakítása a gázvezetékhez helyszíni feladat), 2-részes burkolat olaj-/gázégős Uno- 3-hoz; Uno-3 ( ) - görgő nélkül Uno-3 ( ) - görgővel (170 mm magasságig állítható) Uno-3 típusa Mélys. Mag. Uno-3 ( ) (acéllemez, görgő nélkül) Uno-3 ( ) (acéllemez, görgővel) Rezgéscsillapító kazánalátét, talpsínek alá 4 db gumiból készült rezgéscsillapító elem a kazántalpsínek alatt, 80/50 mm keresztmetszet. Uno-3 Szett Hossz ípus elemekből mm ( ) (250,280) (320,360) Külsőhőmérséklet-érzékelő AF/2P/K opronic E szabályozómodulhoz / modulbővítőhöz, kivéve: alapmodul távfűtés/frissvíz, illetve bázismodul távfűtés com, Sorkapcsos csatlakozás Érzékelő, esetleg a hőtermelő szállítási terjedelme már tartalmazza Méretek 80 x 50 x 28 mm-es (H x Sz x Mé) Alkalmazási hőmérséklet: C Védelmi osztály IP x4, szerelési anyagokkal ároló érzékelők opronic E szabályozómodulhoz / modulbővítőhöz, kivéve: alapmodul távfűtés/frissvíz, illetve bázismodul távfűtés com, Üzemi hőmérséklet: C, Rögzített harmatpont, védelmi osztály: IP67 Füstgáz-termométer F/1.1P /5 /4 /B Kábel hossza: 5 m, csatlakozó nélkül Érzékelőház átmérője: 4 x 200 mm Szállítás rögzítő karimával és csavarokkal Merülő érzékelő F/2P/5/6 csatlakozóval Kábel hossza: 5 m, csatlakozóval Érzékelőház átmérője: 6 x 50 mm Érzékelő, esetleg a hőtermelő/szabályozó modul /modulbővítő szállítási terjedelme tartalmazza Berenedzés-érzékelő ALF/2P/4//S1 csatlakozóval Kábel hossza: 4 m, csatlakozóval Érzékelőház átmérője: 6 x 50 mm

10 Hoval Uno-3 ( ) Cikkszámok artozékok Előremenő-hőmérséklet határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, kapilláris max. 700 mm-es Beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S szalagrögzítéssel, vezeték és csatlakozó nélkül Készüléktermosztát-szett RAK-W1000.S szalagrögzítéssel, 4 m-es vezetékkel és csatlakozóval Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz Cikkszám Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele. 2-10

11 Hoval Uno-3 ( ) Mûszaki adatok Hoval Uno-3 típusa (110) (125) (160) (190) Névleges hőteljesítmény 80/60 C-nál kw Hõteljesítmény tartománya (fűtőolaj EL, földgáz H: variáció 1 és 3) kw Mininimum hõteljesítmény (fűtőolaj EL, földgáz H: variáció 2) kw Maximális tüzelési hõteljesítmény kw 118,3 135,8 173,1 206,0 Maximális üzemi kazánhõmérséklet 1 C Biztonsági hõmérséklethatárolás (vízoldali) 1 C Üzemi-/próbanyomás 1 max. 90 C-os üzemi hőmérsékleztnél 1 bar 4,0/ 5,2 4,0/ 5,2 4,0/ 5,2 5,0/ 6,5 Maximális üzemi kazánhõmérséklet 2 C Biztonsági hõmérséklethatárolás (vízoldali) 2 C Üzemi nyomás 2 max. 90 C-os üzemi hőmérsékleztnél 2 bar 3,0 3,0 3,0 4,0 Minimális üzemi kazánhõmérséklet C Lásd az alsó táblázatban! Minimális visszatérõ hõmérséklet C Lásd az alsó táblázatban! Minimális égéstermék-hõmérséklet C Lásd az alsó táblázatban! Szabályozó felszerelése 170 C-os égéstermék-hõmérséklethez 3R5+2R3 3R5+2R3 6R5 6R5+6R2 Kazán hatásfok teljes terhelésnél, 80/60 C-on % 92,7/ 87,6 92,8/ 87,6 92,5/ 87,3 92,2/ 87,0 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, 37 C visszatérő hőm.-nél% 94,8 /89,5 92,8 /89,5 92,5 /89,5 92,2 /89,4 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) (EN 303 szerint) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 95,9/ 90,5 95,8/ 90,4 96,1/ 90,7 96,2/ 90,8 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál W Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12,5% CO 2, 500 m tengerszint felett (tolerancia ± 20%) mbar 0,89 1,10 1,50 1,40 Füstgáz-tömegáram névl. teljesítménynél 12,5% CO 2 fűtőolaj kg/h Vízoldali ellenállás 3 z-érték 0,2 0,2 0,2 0,1 Vízoldali ellenállás Δt 10 K-n mbar 17,90 24,80 37,60 26,50 Vízoldali ellenállás Δt 20 K-n mbar 4,47 5,80 9,40 6,60 Hasznos víztérfogatáram Δt 10 K-n m³/h 9,46 11,10 13,70 16,30 Hasznos víztérfogatáram Δt 20 K-n m³/h 4,73 5,40 6,90 8,10 Víztöltet térfogata dm Füstjáratok térfogata m³ 0,1848 0,1848 0,236 0,322 Kazántest hõszigetelése mm ömeg (burkolattal) kg űztér méretei Ø belső x hossz mm ø440x974 ø440x974 ø440x974 ø490x974 űztér térfogata m³ 0,148 0,148 0,148 0,184 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben (füstgázcsonkon) Pa opronic E/E13.4 és 2.2 kazánvezérléssel 2 opronic E/E13.5 és 0.2 kazánvezérléssel 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: Fűtőolaj EL Földgáz H Fűtőolaj L Variáció 1 Variáció 2 Variáció 3 Variáció 1 Variáció 2 Variáció 3 ( ) ( )( Min. égéstermék-hõmérséklet C Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C nincs alsó nincs alsó korlátozás korlátozás Visszatérő hőfoktartás igen igen nem igen igen nem igen igen Kazánindítási védelem 1 nem nem igen nem nem igen nem nem 1 Ha a kazánhőmérséklet a minimális kazánhőmérséklet alatt van (variáció 3), illetve az alá süllyed, és nem áll rendelkezésre visszatérő hőfoktartás, akkor megfelelő szerelvénnyel a kilépő oldalt el kell zárni. 2-11

12 Hoval Uno-3 ( ) Mûszaki adatok Hoval Uno-3 típusa (220) (250) (280) (320) (360) Névleges hőteljesítmény 80/60 C-nál kw Hõteljesítmény tartománya (fűtőolaj EL, földgáz H: variáció 1 és 3) kw Mininimum hõteljesítmény (fűtőolaj EL, földgáz H: variáció 2) kw Maximális tüzelési hõteljesítmény kw 236,6 269, Maximális üzemi kazánhõmérséklet 1 C Biztonsági hõmérséklethatárolás (vízoldali) 1 C Üzemi-/próbanyomás 1 max. 90 C-os üzemi hőmérsékleztnél 1 bar 5,0/6,5 5,0/6,5 5,0/6,5 4,0/5,2 4,0/5,2 Maximális üzemi kazánhõmérséklet 2 C Biztonsági hõmérséklethatárolás (vízoldali) 2 C Üzemi nyomás 2 max. 90 C-os üzemi hőmérsékleztnél 2 bar 4,0 4,0 4,0 4,0 4,0 Minimális üzemi kazánhõmérséklet C Lásd az alsó táblázatban! Minimális visszatérõ hõmérséklet C Lásd az alsó táblázatban! Minimális égéstermék-hõmérséklet C Lásd az alsó táblázatban! Szabályozó felszerelése 170 C-os égéstermék-hõmérséklethez 9R5/290 6R5+3R3/290 6R5+6R2/ Kazán hatásfok teljes terhelésnél 80/60 C-on % 92,6/87,4 92,8/87,6 92,6/87,4 93,5/88,2 92,5/87,3 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, 37 C visszatérő hőm.-nél% 95,2/ 89,8 95,4/ 90,0 95,3/ 89,9 95,5/ 90,1 95,0/ 89,6 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) (EN 303 szerint) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 96,0/90,6 96,3/90,9 95,9/90,5 96,6/91,1 95,8/90,4 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál W Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12,5% CO 2, 500 m tengerszint felett (tolerancia ± 20%) mbar 1,7 1,6 2,8 2,5 3,4 Füstgáz-tömegáram névl. teljesítménynél 12,5% CO 2 fűtőolaj kg/h Vízoldali ellenállás 3 z-érték 0,1 0,1 0,1 0,022 0,022 Vízoldali ellenállás Δt 10 K-n mbar 35,55 46,00 57,60 16,51 20,94 Vízoldali ellenállás Δt 20 K-n mbar 8,90 11,50 14,40 4,10 5,2 Hasznos víztérfogatáram Δt 10 K-n m³/h 18,90 21,40 24,00 27,43 30,86 Hasznos víztérfogatáram Δt 20 K-n m³/h 9,40 10,70 12,00 13,71 15,43 Víztöltet térfogata dm Füstjáratok térfogata m³ 0,322 0,428 0,428 0,402 0,402 Kazántest hõszigetelése mm ömeg (burkolattal) kg űztér méretei Ø belső x hossz mm ø490x974 ø488x1434 ø488x1434 ø488x1634 ø488x1634 űztér térfogata m³ 0,184 0,268 0,268 0,3056 0,3056 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben (füstgázcsonkon) Pa opronic E/E13.4 és 2.2 kazánvezérléssel 2 opronic E/E13.5 és 0.2 kazánvezérléssel 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: Fűtőolaj EL Földgáz H Fűtőolaj L Variáció 1 Variáció 2 Variáció 3 Variáció 1 Variáció 2 Variáció 3 ( ) ( )( Min. égéstermék-hõmérséklet C Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C nincs alsó nincs alsó korlátozás korlátozás Visszatérő hőfoktartás igen igen nem igen igen nem igen igen Kazánindítási védelem 1 nem nem igen nem nem igen nem nem 1 Ha a kazánhőmérséklet a minimális kazánhőmérséklet alatt van (variáció 3), illetve az alá süllyed, és nem áll rendelkezésre visszatérő hőfoktartás, akkor megfelelő szerelvénnyel a kilépő oldalt el kell zárni. 2-12

13 Hoval Uno-3 ( ) Méretek Uno-3 ( ) 1 Elõremenõ } DN 50, PN 6 ( ) DN 65, PN 6 ( ) 2 Visszatérõ 3 Biztonsági előremenő R 1¼" ( ) R 1½" ( ) 4 Előremenő a HMV-termelőhöz R 1¼" 5 Visszatérő a HMV-termelőhöz R 1¼" 6 Ûrítõcsonk R 1" ( ) R 1½" ( ) 7 Füstgázcsonk külső Ø, lemezvastagság 3 mm 8 isztítónyílás 9 Kazánvezérlés (választható módon bal vagy jobb oldalon) 10 alpsín: 50 mm széles 11 Kazánajtó jobb oldali ütközési ponttal (kérésre bal oldalival) 12 Füstgázgyűjtő-tisztítócsonk R 1" ( ) 13 Esetleges zajcsökkentő, 80 mm széles, 50 mm magas 14 Égő-hangcsillapító burkolat (b-i kivitel) - görgő nélkül ( ) - görgővel 170 mm-ig állítható (160-28) Uno-3 l b h a d e f g i k m n o p q r s t u ípus Ø ( ) ; 4xM (160) /270; 4xM ( ) ; 4xM ( ) ; 4xM Uno-3 (320, 360) , 4xM Uno-3 l b h a d e f g i k m q s t u v ípus Ø ( ) ; 4xM Elõremenõ DN 80, PN 6 2 Visszatérõ DN 80, PN 6 3 ermosztát merülőhüvely ¾" 4 Ûrítõcsonk R 1½" 5 Füstgázcsonk külső Ø, lemezvastagság 3 mm 6 isztítónyílás 455/95 mm 7 Kazánvezérlés (választható módon jobb/bal oldalon vagy felül) 8 alpsín: 50 mm széles 9 Kazánajtó jobb oldali ütközési ponttal (kérésre bal oldalival) 10 Füstgázgyűjtő-tisztítócsonk R 1" 11 Égő-hangcsillapító burkolat lábak görgőkön, 50 mm magas, 170 mm-ig állítható (b-i kivitel) 12 Esetleges zajcsökkentő, 80 mm széles, 50 mm magas 2-13

14 Hoval Uno-3 ( ) Csőméretek és helyszükséglet Útmutató A HMV-termelő szállításkor külön csomagolva, összeépítése a helyszínen. Füstgázgyűjtő és a kazáncsatlakozó csonkok kérésre külön szállítva. A csatlakozócsonkokat tilos terhelni. Uno-3 ( ) kazán HMV-termelő nélkül Uno-3 (320, 360) H H1 B L2 L1 Hossz Csonkokkal és. Csonkok és füstgáz- Uno-3 Szél. füstgázgyűjtővel gyűjtő nélkül Mag. ömeg ípus B L1 L2 H kg ( ) (160) ( ) ( ) Uno-3 Szél. Hossz. Hossz. Mag. ömeg ípus B L1 L2 H kg ( ) Minimálisan szükséges ajtó- és folyosószélesség a kazán beszállításához Minimális értékek: Számítási példa a szükséges folyosószélességhez K = = B B K x L x L = Ajtószélesség K = Folyosó szél. B = Kazán szélesség L = Max. kazánhossz Ajtószélesség = 800 Uno-3 ( ) K = 680 x 1513 = folyosószélesség Uno-3 (160) K = 680 x 1515 = folyosószélesség Uno-3 ( ) K = 750 x 1535 = folyosószélesség Uno-3 ( ) K = 750 x 2015 = folyosószélesség K Uno-3 ( ) K = 750 x 2114 = folyosószélesség L B <

15 Hoval Uno-3 ( ) Csőméretek és helyszükséglet Minimális beszállítási méretek álló kazán esetén Álló kazán (HMV-termelő nélkül) lengőkarimával alul, szállítása a helyszínen emelőkocsival vagy görgőkön. Számítási példa a szükséges folyosószélességhez Ajtószélesség = 800 Uno-3 ( ) K = 680 x 1084 = folyosószélesség Uno-3 (160) K = 680 x 1180 = folyosószélesség Uno-3 ( ) K = 750 x 1335 = folyosószélesség Uno-3 ( ) K = 750 x 1481 = folyosószélesség Kazánajtó méretei Helyigény emelőkocsi használatához 1 Szállítóléc (helyszínen) 2 Cső görgőnek (helyszínen) 3 Kazánajtó (leszerelhető) 4 Ajtórögzítő szerelvény Kazán magassága Csonkokkal és. Csonkok és füstgáz- Uno-3 füstgázgyűjtővel gyűjtő nélkül Szélesség Hossz ípus H1 H2 B L ( ) (160) ( ) ( ) ( ) Max. széleség Rendelkezésre álló távolság a padlótól Uno-3 emelőkocsihoz kazánajtóval kazánajtó nélkül ípus a b c ( ) ( ) ( ) ömeg Kazántípus Uno-3 Kazán tömege kg Üzemi nyomás bar

16 Hoval Uno-3 ( ) Csőméretek és helyszükséglet Égőszerelés méretei Uno-3 ( ) Uno-3 ( ) Uno-3 A B C D F M Ø Ø Kazánokhoz javasolt gázégő típusok Kazántípus Hoval égő Uno HNG 170 M2 1/2" BM C 125 HNG 170 M2 1/2" BM C 160 HNG 200 M2 3/4" BS C 190 HNG 280 M2 1" BS C 220 HNG 280 M2 1" BS C 250 HNG 330 M2P 1" BM C 280 HNG 330 M2P 1" BM C 320 HNG 420 M2P 1" BM C 360 HNG 570 M2P 5/4" BS C (110, 125) ; 4xM (160) /270; 4xM ( ) ; 4xM Kazánajtó nyitási méretei és fedélméretek b a f g e c h d d Zajcsökkentő fedél ípus a b c d e 1 f g h Uno-3 (110) égőfüggő 558 égőfüggő 400 égőfüggő Uno-3 (125) égőfüggő 584 égőfüggő 400 égőfüggő Uno-3 (160) égőfüggő 584 égőfüggő 400 égőfüggő Uno-3 (190) égőfüggő 602 égőfüggő 400 égőfüggő Uno-3 (220) égőfüggő 606 égőfüggő 400 égőfüggő Uno-3 (250) égőfüggő 606 égőfüggő 400 égőfüggő Uno-3 (280) égőfüggő 606 égőfüggő 400 égőfüggő Uno-3 (320) égőfüggő 606 égőfüggő 400 égőfüggő Uno-3 (360) égőfüggő 606 égőfüggő 400 égőfüggő Minimális távolság 100 mm 2-16

17 Hoval Uno-3 ( ) Égéstermék-hõmérséklet teljesítménydiagram Kazánvíz 80/60 C , , Égéstermék-hőmérséklet Abgastemperatur ( C) ( C) Kazánteljesítmény Kesselleistung (kw) (kw) kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/- 1%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. Égéstermék-szabályozók Uno-3 (110) Uno-3 (125) Uno-3 (160) Uno-3 (190) Szabályozók 3R5+2R3/290 Szabályozók 3R5+2R3/290 Szabályozók 6 R5/290 Szabályozók 6R5+6R2/290 Uno-3 (220) Uno-3 (250) Uno-3 (280) Uno-3 (320, 360) Szabályozók 9R5/290 Szabályozók 6R5+3R3/290 Szabályozók 6R5+6R2/290 bordás csövekkel utánkapcsolt fűtőfelületként szabályozó nem szükséges 2-17

18 Hoval Uno-3 ( ) ervezési szempontok Elõírások ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN 14868: november szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol a rendszer utántöltése időszakosan ismétlődő (gyakori) A vízminőséget évente legalább egyszer el lenőrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! Mind régi, mind új fűtési rendszereknél a kazán feltöltését megelőzően a rendszert szak sze rű en tisztítsa vagy tisztíttassa ki. A kazán csak a fűtési rendszer előzetes alapos átöblítését követően tölthető fel. Ez kazáncsere esetére is érvényes. A berendezések vízzel érintkező felületei kazánlemezből készülnek. A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Fűtőteljesítmény [kw] Alkáli földfémek összesen [mol/m 3 ] Összes keménység [d H] 200 kw alatt 0,5 2,8 200 kw felett 0,1 0,56 A táblázatban megadott értékű vízből kw-onként maximum 20 l tölthető a rendszerbe. Ha bármelyik érték a táblázatban megengedett értéket meghaladja, a kazánköri rendszerbe lágyított, esetleg sótalanított víz tölthető öbbkazános rendszereknél a legkisebb fűtőkazán teljesítményét kell figyelembe venni! 2-18

19 Hoval Uno-3 ( ) ervezési szempontok Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. Helyszükséglet - A füstgázcsonkok tisztításához elegendő hely álljon rendelkezésre. A hőszigetelés elhelyezése - A szigetelő paplan és a burkolat felhelyezéséhez a kazán jobb és bal oldalán minimum 40 cm távolságot biztosítson. A burkolat felrakása után a kazánt közvetlenül a falhoz tolhatja. - 2 db, hőszigeteléssel és burkolattal ellátott kazán telepítése esetén a kazánok között nem kell távolságot tartani (a bal oldalra telepített kazán ajtaja bal oldalra nyíljon, a jobb oldalra telepített kazán ajtaja jobb oldalra nyíljon). Fűtési szerelvénycsoport - 1-nél több szerelvénycsoport esetén a szerelvénycsoport helyszíni beszereléséhez egy fali elosztó és 3-utú keverő szükséges. Hidraulikus kapcsolás Lásd a szabályozók táblázatát Olajégõ-szerelés - Az égõ szabvány szerinti csatlakoztatása a kazánajtó nyitásával ellentétes oldalra kerüljön. - Az égõt úgy kell szerelnie, hogy a kazánajtóval együtt 90 -ban kifordítható legyen. - Az ajtó nyitási irányának átállítása utólag is lehetséges (átépítés a helyszínen). - A kazánajtó és az égõcsõ közötti rést a szállított hõszigetelõ anyaggal töl tse ki. Elektromos csatlakozás - Hálózati csatlakozás: 1x230 V, 50 Hz, 10 A - Az égõt a kapcsolási rajz szerint, az érvényes helyi elõírásoknak megfelelõen csatlakoztassa. - A villamos csatlakozást úgy építse ki, hogy az égõ kifordítása esetén az áram el látást biztosító csatlakozót szét lehessen húzni. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés 2xD D <2D D 1D Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - 1 méternél hosszabb füstcsatorna esetén azt hõszigeteléssel kell ellátnia. - A füstcsövet úgy kell a kéménybe csat lakoz tatnia, hogy a kéménybõl a kondenzvíz ne juthasson a kazánba. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. Kéményberendezés - A kéményberendezésnek víztömörnek, sav állónak és > 160 C égéstermékhõmérsékletre engedélyezettnek kell lennie. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõírá sa inak megfelelõen kell elvégeznie. - A keresztmetszetet a kazán huzatigényének figyelembe vétele nélkül kell kiszámítania. A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. - Ajánlott egy melléklevegő-csappantyú beépítése a kéményhuzat határolására. águlási tartály Az alkalmazási példánk szerint előnyös a nyomáskiegyenlítő tágulási tartályt levehető vagy plombált működtető-berendezéssel a fűtési rendszerre csatlakoztatni. Biztonsági szelep - A biztonsági előremenőbe egy biztonsági szelepet és egy automatikus légtelenítőt kell beépíteni. Javasolt kéményátmérő Alapok: simafalú kémény krómacélból, füstgázvezeték 2,5 m, Σζ = 2,2, Füstgázcső és kémény hőszigeteléssel. engerszint feletti magasság 1000 m, külső hőmérséklet 30 C. Magasság Kémény és összekötőcső Ø mm 25 m m m m m Uno-3 (110) (125) (160) (190) (220) (250) (280) (320) (360) m = hatékony kéménymagasság (m) Ø = füstgázcső és a kémény minimális átmérője 2-19

20 Hoval Uno-3 ( ) Alkalmazási példák Hidraulikus elvi kapcsolási rajz (BEEE050) Uno-3 ( ) olaj/gázkazán - főszivattyúval - visszatérő hőfoktartással - hidraulikus váltó - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) AF RBM E-GW E-WEZ E-FE HK VF1 B1.1 VF2 B1.2 DKP MK1 MK2 YK1 YK2 P Uno-3 SF RLF AVP Hidraulikus elvi kapcsolási rajz (BEEE060) Uno-3 ( ) olaj/gázkazán - főszivattyúval - visszatérő hőfoktartással (állandó) - hidraulikus váltó - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) AF RBM E-GW E-WEZ E-FE HK Fontos utasítások : - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tar talmaz za az installáció összes elemét. A szerelést a D helyi a dott ságokkal és előírásokkal össz hang ban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. - A biztonsági egységek elzárószerelvényeit (tágulási tartály, biz ton sági szelep E stb.) szán dékos el zá rás el len biztosítsa! - "Vízzsákok" beépítése szükséges a gravitációs cirkuláció megakadályozására! E- HK/WW SLP E-WEZ opronic E hőtermelő-alapmodul (beépített) VF1 Előremenő-hőmérséklet érzékelő 1 B1.1 Előremenő-hőmérséklet korlátoró (igény szerint) MK1 Kevertköri szivattyú 1 YK1 Motoros keverőszelep 1 YKR Keverőszelep a visszatérő ágban AVP Szivattyú előremenő szabályozó AVR Előremenő szabályozó AF Külsőhőmérséklet-érzékelő SF HMV-termelő érzékelő RLF Visszatérő érzékelő DKP Szivattyú közvetlen fűtési körhöz SLP HMV-töltőszivattyú Opció RBM opronic E kezelőegység A E-GW opronic E Gateway E-HK/WW opronic E fűtőköri/hmv-modul E-FE HK opronic E fűtőköri modulbővítő VF2 Előremenő-hőmérséklet érzékelő 2 B1.2 Előremenő-hőmérséklet korlátoró B (igény szerint) MK2 Kevertköri szivattyú 2 YK2 Motoros keverőszelep 2 VF1 B1.1 VF2 B1.2 P Uno-3 RLF AVP YKR DKP SLP YK1 MK1 YK MK2 SF C F

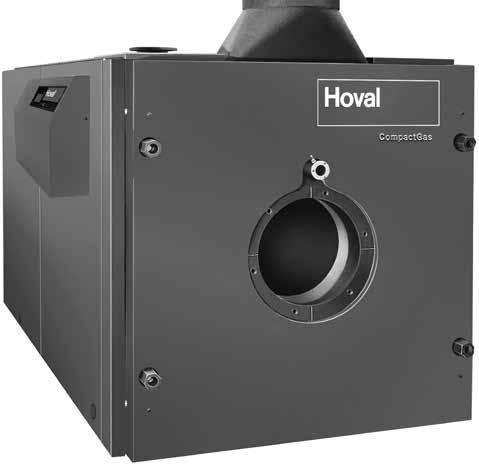

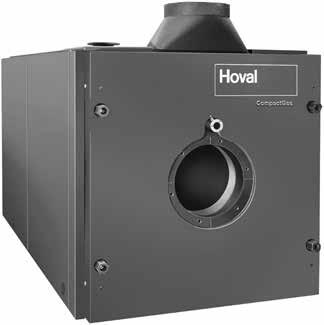

21 Hoval CompactGas ( ) alacsony hőmérsékletű, álló gázkazán ermékleírás Hoval CompactGas Felépítés Nagyhatékonyságú gázkazán (EN szerint) a legmodernebb kondenzációs technika szerkezeti elemeivel: utánkapcsolt alufer nemesacél hőcserélő csövek Készre hegesztve LowNO x -égőhöz is alkalmas, alacsony károsanyag-kibocsátással 80 mm-es kőzetgyapot paplan szigetelés Szinterezett acéllemez burkolat piros színben Járható hornyozott lemezfedél Fűstgázcsonkok, fűtési elő remenő és viszszatérő csonk felfelé irányuló, ellenkarimával, csavarokkal és tömítéssel Igény szerinti kivitel Kapcsolótábla kazánvezérléssel és fűtéssza bá lyozóval különböző kivitelben Különálló HMV tároló (lásd Melegvíztárolók) Balra kifordítható kazánajtó Kondenzátum-elvezető Szállítás A gázkazán, burkolat és hõszi ge telés külön csomagolva Helyszíni szerelés A hõszigetelés és burkolat felerősítése a és égőindítás számláló beépítve Füstgáz termométer, 4,5 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése ípussorozat CompactGas Fűtőteljesítmény ípus kw (700) (1000) (1400) (1800) (2200) (2800) (3500) (4200) Kazánengedélyek 90/396/EG gázkészülékekre vonatkozó irányelv szerint: CE-minősítés: CE-0085 B0376 A kazán megfelel a 97/23/EG irányelvnek. 2-21

22 Hoval CompactGas ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMV-ké szí téshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMV-készítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-22

23 Hoval CompactGas ( ) Cikkszámok Hoval CompactGas nagyteljesítményû kazán ( ) Cikkszám Felépítés Nagyhatékonyságú acél gázkazán a legmodernebb kondenzációs technika szerkezeti elemeivel: utánkapcsolt alufer nemesacél hőcserélő csövek, kazánszabályozás nélkül. Szállítás kompletten Kazán, hõszigetelés és burkolat külön szállítva. CompactGas eljesítmény Üzemi nyomás ípus kw bar (3500) (4200) A kazán minimális üzemi hőmérsékletét és a kazánvisszatérő minimális hőmérsékletét feltétlenül tartsa be (lásd: Műszaki adatok). Visszatérő hőfoktartást tervezzen be. Egy kondenzátum elvezetőt feltétlenül építsen be a kazán füstgázcsonkjába. Vakkarima Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel CompactGas (700) CompactGas (1000) CompactGas ( ) CompactGas ( ) kérésre Kondenzátum elvezetés Kazán, hõszigetelés és burkolat külön szállítva. CompactGas eljesítmény Üzemi nyomás ípus kw bar (700) (1000) (1400) (1800, 2200) (2800) (3500) (4200)

24 Hoval CompactGas ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

25 Hoval CompactGas ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet Figyelem! Realizálható funkciókat és hidraulikai sémákat a Hoval kapcsolási rajzokban talál. 2-25

26 Hoval CompactGas ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-26

27 Hoval CompactGas ( ) Cikkszámok Cikkszám Elõremenõ hõmérséklet-határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, max. 700 mm-es kapilláris; beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S sza lag rögzítéssel, vezeték és csatlakozó nélkül Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz Rezgéscsillapító kazánalátét, talpsínek alá 4 db gumiból készült rezgéscsillapító elem a kazántalpsínek alatt, 80/50 mm keresztmetszet. Szállítás 4 rezgéscsillapító elem a kazán talpsínek alatt CompactGas Szett Hossz ípus elemekből mm (700, 1000) (1400) ( ) (3500, 4200) Szolgáltatások Kötelező üzembe helyezés A Hoval szerviz általi üzembe helyezés a garancia előfeltétele. 2-27

28 Hoval CompactGas ( ) Műszaki adatok CompactGas ( ) ípus (700) (1000) (1400) (1800) Névleges hőteljesítmény 80/ 60 C-nál kw Hőteljesítmény-tartomány 80/ 60 C-nál kw Max. tüzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 1 C Minimális üzemi kazánhõmérséklet C Minimális visszatérõ hõmérséklet C Biztonsági hõmérséklethatárolás (vízoldali) 2 C Üzemi-/próbanyomás bar 6/9 6/9 6/9 6/9 Kazán hatásfok teljes terhelésnél, 80/60 C-on (alsó/felső fűtőértékre vonatkozik) % 96,5/87,5 96,4/86,9 96,0/86,5 96,5/87,0 Kazán hatásfok 30% rész terhelésnél (EN 303) (alsó/felső fűtőértékre vonatkozik) % 97,4/87,7 97,4/87,7 97,3/87,7 97,4/87,7 Hatásfok a DIN 4702/8 szerint, 75/60 C-on (alsó/felső fűtőértékre vonatkozik) % 97,4/87,7 97,4/87,8 97,1/87,5 97,5/87,9 Készenléti veszteség qb 70 C-nál W Égéstermék-hõmérséklet névl. teljesítménynél 80/ 60 C-on C Maximális kéményhuzat Pa Füstgázoldali ellenállás névl. teljesítménynél 10,5% CO 2 földgáz 500 m tengerszint felett (tolerancia ± 20%) mbar 4,9 4,8 4,7 5,7 Füstgáz-tömegáram névl. teljesítménynél 10,5% CO 2 földgáz kg/h Kazán átfolyási ellenállása 3 z-érték 0,012 0,012 0,003 0,003 Vízoldali ellenállás 20 K-nél mbar 10,8 22,0 10,8 17,9 Hasznos víztérfogatáram 20 K-nél m³/h 30,0 42,9 60,0 77,1 Víztöltet térfogata liter Kazántest hõszigetelése mm ömeg (burkolattal) 6 bar kg ömeg (burkolat nélkül) 6 bar kg Fűtőfelület m² 36,52 44,23 68,49 89,51 űztér méretei Ø-belső x hossz mm 584/ / / /2301 űztér térfogata m³ 0,492 0,729 1,179 1,244 Méretek Lásd a táblázatban! 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z 2-28

29 Hoval CompactGas ( ) Műszaki adatok CompactGas ( ) ípus (2200) (2800) (3500) (4200) Névleges hőteljesítmény 80/ 60 C-nál kw Hőteljesítmény-tartomány 80/ 60 C-nál kw Max. tüzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 1 C Minimális üzemi kazánhõmérséklet C Minimális visszatérõ hõmérséklet C Biztonsági hõmérséklethatárolás (vízoldali) 2 C Üzemi-/próbanyomás bar 6/9 10/16 10/16 10/16 Kazán hatásfok teljes terhelésnél, 80/60 C-on (alsó/felső fűtőértékre vonatkozik) % 96,5/87,0 96,5/87,0 96,0/86,5 4 96,0/86,5 4 Kazán hatásfok 30% rész terhelésnél (EN 303) (alsó/felső fűtőértékre vonatkozik) % 97,5/87,8 97,5/87,8 97,0/87,3 4 97,5/87,8 4 Hatásfok a DIN 4702/8 szerint, 75/60 C-on (alsó/felső fűtőértékre vonatkozik) % 97,5/87,9 97,5/87,9 97,0/87,4 4 97,0/87,4 4 Készenléti veszteség qb 70 C-nál W Égéstermék-hõmérséklet névl. teljesítménynél 80/ 60 C-on C Maximális kéményhuzat Pa Füstgázoldali ellenállás névl. teljesítménynél 10,5% CO 2 földgáz 500 m tengerszint felett (tolerancia ± 20%) mbar 6,5 7,2 7,9 4 7,2 4 Füstgáz-tömegáram névl. teljesítménynél 10,5% CO 2 földgáz kg/h Kazán átfolyási ellenállása 3 z-érték 0,003 0,002 0, ,002 4 Vízoldali ellenállás 20 K-nél mbar 26,7 28,8 32,0 4 33,8 4 Hasznos víztérfogatáram 20 K-nél m³/h 94,3 120,0 150, ,6 4 Víztöltet térfogata liter Kazántest hõszigetelése mm ömeg (burkolattal) 6 bar kg ömeg (burkolat nélkül) 6 bar kg Fűtőfelület m² 117,26 142,34 118,33 217,21 űztér méretei Ø-belső x hossz mm 830/ / / /3308 űztér térfogata m³ 1,663 2,222 2,596 2,88 Méretek Lásd a táblázatban! 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z 4 Számolt és interpolált értékek 2-29

30 Hoval CompactGas ( ) Égéstermék-hõmérséklet teljesítménydiagram Füstgázhőmérséklet és teljesítménytartomány Füstgáz-hőmérséklet ( C) Kazánteljesítmény (kw) kw = Kazánteljesítmény C kw = Égéstermék-hõmérséklet = Heizkesselleistung tisztított fűtőfelület, C = 80 Abgastemperatur C-os elõremenõ bei és 60 gereinigter C-os visszatérõ Heizfläche, esetén Kesselvorlauftemperatur (DIN 4702 szerint). 80 C, Rücklauftemperatur 60 C (Feldmessung gem. DIN 4702). - Üzem Földgáz H-val, λ = 1,15 az égő teljes terhelésénél, (CO Betrieb 2 Földgáz mit Erdgas H esetén H, λ = = 10,5%) 1,15 bei Brenner-Volllast - A (CO kazánvíz 2 Ergas hõmérsékletének H = 10,5 %) 10 K-nel tör ténő csökkenése az égéstermék Eine Reduktion hõmérsékletének der Kesselwasser-emperatur kb. 6-8 K-nel történő um csökkenését -10 K okozhatja. bewirkt eine Reduktion der Abgastemperatur um ca. 6-8 K. - A Eine λ légfelesleg Veränderung +/- 0,09 der értékkel Luftzahl történő λ um ± meg 0,09 változtatása bewirkt eineégés- termék Veränderung hõmérsékletének der Abgastemperatur kb. -/+ 8 K-nel von történő ± 8 K. elmozdulását vonhatja maga után. Füstgázoldali izgasseitiger Widerstand ellenállás diagram Gázoldali ellenállás (mbar) Kazánteljesítmény (kw) 2-30

31 Hoval CompactGas ( ) Méretek ípus a b c d e f g h i k (belső) (700) xM12 15" 303 (1000) xM (1400) xM (1800) xM (2200) xM (2800) xM (3500) xM (4200) xM ípus l* m n o p q r s t u v w (700) (1000) (1400) (1800) (2200) (2800) (3500) x (4200) x * Kondenzátum elvezetővel: mm Egy kondenzátum elvezetőt feltétlenül építsen be a kazán füstgázcsonkjába. 1 Elõremenõ (700) DN 125, PN6 (1000) DN 125, PN6 (1400) DN 150, PN6 (1800) DN 150, PN6 (2200) DN 150, PN6 (2800) DN 200, PN10 (3500) DN 200, PN10 (4200) DN 200, PN10 2 Visszatérõ (700) DN 125, PN6 (1000) DN 125, PN6 (1400) DN 150, PN6 (1800) DN 150, PN6 (2200) DN 150, PN6 (2800) DN 200, PN10 (3500) DN 200, PN10 (4200) DN 200, PN10 3 Füstgázcsonk 4 Ûrítõcsonk R 1½" 5 Kondenzátum-elvezetés D31/25 mm (kétoldali) 6 Elektromos csatlakozás (kétoldali) 7 Kapcsolószekrény 8 Csõhüvely Rp ¾" merülõhüvellyel kazánhõmérséklet érzékelőhöz Kifordítható kazánajtó A kazánajtó jobb vagy bal oldalra kifordítható (méretek mm-ben) CompactGas ípus a b (700) (1000) (1400) (1800) (2200) (2800) (3500) (4200)

32 Hoval CompactGas ( ) Méretek Méretek burkolat és hőszigetelés nélkül Fűtőkazán karimával, csatlakozókkal, füstgázgyűjtő nélkül (Méretek mm-ben) ípus a b c d e f g h i k (belső) (700) xM12 15" 303 (1000) xM (1400) xM (1800) xM (2200) xM (2800) xM (3500) xM (4200) xM ípus l m n o p q r s t DN (700) , (1000) (1400) (1800) (2200) (2800) (3500) (4200) * Kondenzátum elvezetővel: mm Egy kondenzátum elvezetőt feltétlenül építsen be a kazán füstgázcsonkjába. Égőtér méretei ípus A B C D E (700) (1000) (1400) (1800) (2200) (2800) (3500) (4200)

33 Hoval CompactGas ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN 14868: november szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol a rendszer utántöltése időszakosan ismétlődő (gyakori) A vízminőséget évente legalább egyszer el lenőrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! Mind régi, mind új fűtési rendszereknél a kazán feltöltését megelőzően a rendszert szak sze rű en tisztítsa vagy tisztíttassa ki. A kazán csak a fűtési rendszer előzetes alapos átöblítését követően tölthető fel. Ez kazáncsere esetére is érvényes. A berendezések vízzel érintkező felületei kazánlemezből készülnek. A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. - A kazánajtó tûzálló falazata és az égõcsõ közötti rést hõszigetelõ paplannal töl tse ki. Elektromos csatlakozás - Hálózati csatlakozás: 1 x 230 V - Égőmotor 1 x 230 V / 3 x 400 V - Az égõt a kapcsolási rajz szerint, az érvényes helyi elõírásoknak megfelelõen csatlakoztassa a kazánra. Fűtőteljesítmény [kw] Alkáli földfémek összesen [mol/m 3 ] Összes keménység [d H] 600 kw felett 0,1 0,56 A táblázatban megadott értékű vízből kw-onként maximum 20 l tölthető a rendszerbe. Ha bármelyik érték a táblázatban megengedett értéket meghaladja, a kazánköri rendszerbe lágyított, esetleg sótalanított víz tölthető öbbkazános rendszereknél a legkisebb fűtőkazán teljesítményét kell figyelembe venni! 2-33

34 Hoval CompactGas ( ) ervezési szempontok, alkalmazási példa Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zajcsillapítót beépítése. (ill. helyének kialakítása ké sõbbi beépítésre). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - A füstcsövet úgy kell a kéménybe csat la koztatnia, hogy a kéménybõl a kondenzvíz ne juthasson a kazánba. - A füstcsatornába egy lezárható mm-es (bel sõ Ø) füstgáz-mérõcson kot épí tsen be. A csonkot a hõ szi getelés felé vezesse ki. A csonk po zíciója az alábbi ábrán látható. 2xD D <2D D 1D Kéményberendezés - A kéményberendezés legyen víztömör, sav - álló és 160 C > égéstermék-hõ mér sék letre engedélyezett. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõ írása inak megfelelõen végezze. - A keresztmetszet kiszámítása az EN és 2, valamint a vonatkozó helyi elõírások figyelembe vételével. - Ajánlott egy melléklevegő-csappantyú beépí tése a kéményhuzat határolására. Beépítése az esetlegesen meglévő füstgázzajcsillapító után történjen. Épületgépészet - A fűtővíz maximális elõremenõ hõmérsék letét a helyi elõírások szabályozzák. - A méretezett biztonsági szelepet a kazánnak megfelelõ lefúvatási nyomásértékre (8 mbar) állítsa be. Alkalmazási példa Hidraulikus elvi kapcsolási rajz (BCW070) CompactGas ( ) - főszivattyúval - visszatérő hőfoktartással (állandó) - hidraulikus váltó - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) E-WEZ opronic E hőtermelő-alapmodul (beépített) E-FE HK opronic E fűtőköri modulbővítő VF1 Előremenő-hőmérséklet érzékelő 1 B1.1 Előremenő-hőmérséklet korlátoró (igény szerint) MK1 Kevertköri szivattyú 1 YK1 Motoros keverőszelep 1 DKP Szivattyú közvetlen fűtési körhöz HP Főszivattyú SLP HMV-töltőszivattyú RLF Visszatérő érzékelő YKR Keverőszelep a visszatérő ágban AF Külsőhőmérséklet-érzékelő SF HMV-termelő érzékelő AF RBM E-GW E-WEZ E-FE HK E- HK/WW VF1 B1.1 VF2 B1.2 Opció RBM opronic E kezelőegység E-GW opronic E Gateway E-HK/WW opronic E fűtőköri/hmv-modul VF2 Előremenő-hőmérséklet érzékelő 2 B1.2 Előremenő-hőmérséklet korlátoró (igény szerint) MK2 Kevertköri szivattyú 2 YK2 Motoros keverőszelep 2 P CompactGas RLF YKR HP DKP SLP YK1 MK1 YK2 MK2 Fontos utasítások : - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tar talmaz za az installáció összes elemét. A szerelést a helyi a dott ságokkal és előírásokkal össz hang ban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. - A biztonsági egységek elzárószerelvényeit (tágulási tartály, biz ton sági szelep stb.) szándékos elzárás ellen biztosítsa! - "Vízzsákok" beépítése szükséges a gravitációs cirkuláció megakadályozására! 2-34 SF

35 Hoval Max-3 ( ) ipari melegvízkazánok olaj- és gázüzemre ermékleírás Hoval Max-3 ipari melegvízkazán Felépítés Háromhuzamú acéllemez kazán olaj- vagy gáztüzelésre az EN 304 szabvány 1. és 2. részének, valamint az EN 304 szabványnak megfelelően A Max-3 ( ) kazán megfelel a nyomástartó berendezésekre vonatkozó irányelvnek (97/23EG) Készre hegesztve Integrált füstgáz-cirkulációs LowNO x -égőhöz 80 mm-es kőzetgyapot paplan szigetelés Szinterezett acéllemez burkolat piros színben. Füstgáz csatlakozócsonk hátul A fűtési elő remenő csonk felfelé, a fűtési visszatérő hátra irányuló, ellenkarimával, csavarokkal és tömítéssel Igény szerinti kivitel Kapcsolótábla kazánvezérléssel és fűtéssza bá lyozóval különböző kivitelben - Kazánvezérlés - opronic E szabályozóval es termosztatikus alapvezérlés es termosztatikus alapvezérlés Különálló HMV tároló (lásd melegvíztárolók fejezet) Balra kifordítható kazánajtó Szállítás elemekből helyszíni összehegesztéshez. Szállítási idő kb. 8 hét Szállítás A gázkazán, burkolat és hõszi ge telés külön csomagolva Helyszíni szerelés A hõszigetelés és burkolat felerősítése ípussorozat Max-3 Fűtő- ípus teljesítmény kw (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) (2700) Kazánengedély 90/396/EG gázkészülékekre vonatkozó irányelv szerint CE - minősítés: CE 0085BL

36 Hoval Max-3 ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-36

37 Hoval Max-3 ( ) Cikkszámok Hoval Max-3 nagyteljesítményû kazán ( ) Cikkszám Felépítés Háromhuzamú, LowNO x -os acéllemez kazán olaj vagy gázüzemre, kazánszabályozás nélkül. Üzemi hõmérséklet 105 C-ig Szállítás kompletten Kazán, hõszigetelés és burkolat külön szállítva. Max-3* eljesítmény Üzemi nyomás ípus kw bar Hoval Max-3 PGS nagyteljesítményû kazán helyszíni összehegesz téshez kazánszabályozás nélkül Ha a helyi adottságok nem teszik lehetõvé, hogy a kazánt egészben szállítsák be, úgy adott a le he tõség, hogy az darabokban kerüljön a helyszínre. A helyszíni összeállítás a következő szolgálta tás ból tevõdik össze: beszállítás, valamint helyszíni hegesztés nyomáspróbával. Az elemek összehegesztését és a nyomáspróbát kizárólag a Hoval szakszervize végezheti. Vevőoldali feladatok: alapozás, kazánelemek beszállítása a kazánházba, áram és vízbekötések. Vakkarima Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel Max-3 (420, 530) Max-3 (620, 750) Max-3 (1000, 2700) Köztes vakkarima égőre történő felszereléshez előfúrva Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel Max-3 (420, 530) Max-3 (620, 750) Max-3 (1000, 2700)

38 Hoval Max-3 ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

39 Hoval Max-3 ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet 2-39

40 Hoval Max-3 ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-40

41 Hoval Max-3 ( ) Cikkszámok artozékok opronic fűtésszabályozási rendszerhez Cikkszám Elõremenõ hõmérséklet-határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, max. 700 mm-es kapilláris; beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S sza lag rögzítéssel, vezeték és csatlakozó nélkül ,- Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz ,- Rezgéscsillapító kazánalátét, talpsínek alá Zaj és rezgés ellen, gumiból, keresztmetszet 80/50 mm Szállítás 4 rezgéscsillapító elem a kazán talpsínek alatt Max-3-hoz Szett Hossz ípus (db) mm 420, db , db , db , db , db , , , , ,- Szolgáltatások Nyomáspróba és instrukciók Max-3 ( ) visszatérõ hõfoktartással Felár fûtési csoportonként Kazán elhelyezése Max-3 ( ) Szigetelés és burkolat felszerelése Max-3 ( ) Helyszíni szerelés A helyszíni szerelés 3 szolgáltatásból áll: Kazánelemek elhelyezése, helyszíni hegesztés nyomáspróbával, szigetelés és a burkolat felhelyezése. Az elemek helyszíni hegesztése és a nyomáspróba csak a Hoval képviselet jelenlétében, illetve által végezhetõ. 2-41

42 Hoval Max-3 ( ) Mûszaki adatok Hoval Max-3 ípus (420) (530) (620) (750) (1000) (1250) Névleges hőteljesítmény 80/60 C-nál kw Hőteljesítmény-tartomány (földgáz H: variáció 2) kw Hőteljesítmény-tartomány (fűtőolaj EL, földgáz H: variáció 1, fűtőolaj EL) kw Max. tüzelési hõteljesítmény kw Max. üzemi kazánhõmérséklet 1 C Min. üzemi kazánhõmérséklet C Lásd az alsó táblázatban! Min. visszatérõ hõmérséklet C Lásd az alsó táblázatban! Min. égéstermék-hõmérséklet C Lásd az alsó táblázatban! Biztonsági hõmérséklethatárolás (SB) 2 C (vízoldali) Üzemi-/próbanyomás bar 6/9,6 6/9,6 6/9,6 6/9,6 6/9,6 6/9,6 Kazán hatásfok teljes terhelésnél, 80/60 C-on % 92,7/ 87,5 92,4/ 87,2 92,4/ 87,2 92,5/ 87,3 92,5/ 87,3 92,5/ 87,3 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, % 95,2/ 89,8 95,3/ 89,9 94,9/ 89,5 95,2/ 89,8 95,3/ 89,9 95,2/ 89,8 37 C visszatérő hőm.-nél, EN 303 szerint (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 94,8/ 89,5 94,7/ 89,4 94,3/ 89,0 94,8/ 89,4 94,9/ 89,5 94,8/ 89,4 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál kw 1,00 1,035 1,12 1,18 1,25 1,38 Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12,5% CO 2, 500 m tengerszint felett (tolerancia ± 20%) mbar 4,9 5,7 5,2 6,5 7,4 8,0 Füstgáz-tömegáram névl. teljesítménynél 12,5% CO 2 fűtőolaj kg/h Vízoldali ellenállás 3 z-érték 0,022 0,022 0,008 0,008 0,003 0,003 Vízoldali ellenállás Δt 10 K-n mbar 40,4 60,1 30,5 44,5 29,1 40,2 Vízoldali ellenállás Δt 20 K-n mbar 10,1 15,1 7,6 11,1 7,3 10,0 Hasznos víztérfogatáram Δt 10 K-n m³/h 42,8 52,2 61,7 74,5 98,5 115,7 Hasznos víztérfogatáram Δt 20 K-n m³/h 21,4 26,1 30,8 37,2 49,2 57,9 Víztöltet térfogata dm Füstjáratok térfogata m³ 0,583 0,602 0,846 0,872 1,350 1,390 Kazántest hõszigetelése mm ömeg (burkolattal) kg ömeg (burkolat nélkül) kg űztér méretei Ø belső mm hossz mm űztér térfogata m³ 0,466 0,466 0,669 0,669 1,047 1,047 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa (füstgázcsonkon 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: üzelőanyag Fűtőolaj EL Földgáz H Fűtőolaj L Variáció 1 Variáció 2 Variáció 1 Variáció 2 Min. égéstermék-hõmérséklet C Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C Visszatérő hőfoktartás igen igen igen igen igen 2-42

43 Hoval Max-3 ( ) Mûszaki adatok Hoval Max-3 ípus (1500) (1800) (2200) (2700) Névleges teljesítmény 80/60 C-nál kw Hőteljesítmény-tartomány (földgáz H: variáció 1, fűtőolaj EL, fűtőolaj EL) kw Hőteljesítmény-tartomány (földgáz H: variáció 2) kw Max. hõteljesítmény kw Max. üzemi előremenő hõmérséklet 1 C Biztonsági hõmérséklethatárolás (SB) 2 C (vízoldali) Min. égéstermék-hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Min. elõremenõ hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Min. visszatérõ hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Üzemi-/próbanyomás bar 6/9,6 6/9,6 6/9,6 6/9,6 Kazán hatásfok teljes terhelésnél, 80/60 C-on % 92,4/ 87,2 92,5/ 87,3 92,5/ 87,3 92,5/ 87,3 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, % 95,2/ 89,8 95,3/ 89,2 95,2/ 89,2 95,2/ 89,2 37 C visszatérő hőm.-nél, EN 303 szerint (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 94,8/ 89,4 94,9/ 89,5 94,9/ 89,5 95/ 89,6 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál kw 1,85 1,95 2,10 2,30 Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12.5% CO m tengerszint felett (olerancia +/- 20%) mbar 7,0 8,8 9,1 8,0 Füstgáz-tömegáram, 12,5% CO 2 kg/h Maximális kéményhuzat Pa Vízoldali ellenállás 3 z-érték 0,002 0,002 0,002 0,002 Vízoldali ellenállás Δt 10 K-n mbar 45,0 67,9 91,8 132,2 Vízoldali ellenállás Δt 20 K-n mbar 11,3 17,0 23,0 33,1 Hasznos víztérfogatáram Δt 10 K-n m³/h 150,0 184,3 214,3 257,1 Hasznos víztérfogatáram Δt 20 K-n m³/h 75,0 92,1 107,1 128,6 Víztöltet térfogata dm Füstjáratok térfogata m³ 1,956 2,510 2,761 3,037 Kazántest hõszigetelése mm ömeg (burkolattal) kg ömeg (burkolat nélkül) kg űztér méretei Ø belső mm hossz mm űztér térfogata m³ 1,58 2,07 2,30 2,41 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa (füstgázcsonkon 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: üzelőanyag Fűtőolaj EL Földgáz H Fűtőolaj L Variáció 1 Variáció 2 Variáció 1 Variáció 2 Min. égéstermék-hõmérséklet C Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C Visszatérő hőfoktartás igen igen igen igen igen 2-43

44 Hoval Max-3 ( ) Méretek Hoval Max-3 ( ) (Méretek mm-ben) 7 m l k b v v o 3 4 w 5 8 s t u h c 2 6 tu s r 6 r i w n o p g f l1 q 9 a Hoval Max-3 ( ) (Méretek mm-ben) 1 Elõremenõ (420,530) DN 100/PN 6 (620,750) DN 125/PN 6 (1000,1250) DN 150/PN 6 ( ) DN 150/PN 6 (2700) DN 200/PN 6 2 Visszatérõ (420,530) DN 100/PN 6 (620,750) DN 125/PN 6 (1000,1250) DN 150/PN 6 ( ) DN 150/PN 6 (2700) DN 200/PN 6 3 Füstgázcsonk 4 isztítónyílás 5 Füstgázgyûjtõ-tisztítócsonk R1" 6 Ûrítõcsonk R 1½" 7 Villamos kábel bevezetés 8 Kapcsolószekrény 9 Elektromos csatlakozás 10 Csõhüvely Rp ¾" merülõhüvellyel kazánhõmérséklet érzékelőhöz Max-3 típus a b c f g h i k l l1 m n Ø o p q r (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 típus s t u v w x (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700)

45 Hoval Max-3 ( ) Méretek Méretek burkolat és hőszigetelés nélkül Fűtőkazán karimával, csatlakozókkal, füstgázgyűjtő nélkül (Méretek mm-ben) belső 1 Elõremenõ 2 Visszatérõ 3 Ûrítõcsonk 4 Füstgázcsonk Max-3 típus a 1 b c d e f g h i k l m n o p (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 típus q r s v w x y (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 ( ): talapzati sín kinyúlik Minimálisan szükséges ajtó- és folyosószélesség a kazán beszállításához Az alábbi értékek kiszámított minimál értékek: K = B x L = B K x L = Ajtószélesség K = Folyosó szél. B = Kazán szélesség L = Max. kazánhossz 2-45

46 Hoval Max-3 ( ) Az égõ szerelési méretei Max-3 (420, 530) Max-3 ( ) Perem csavarozás Max-3 (420,530) 4 x M12 (45 ) + 4 x M12 (15 ) Perem csavarozás Max-3 (620,750) 6 x M12 (15 ) Perem csavarozás Max-3 ( ) 6 x M16 (15 ) F E Kazánajtó nyitási méretei Jobbra vagy balra nyitási lehetőségek méretek mm-ben G H b a Méretek (mm-ben) Max-3 típus A B C D E F G H M (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 típus a b (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) (2700)

47 Hoval Max-3 ( ) Füstgáz-teljesítménydiagram Füstgázhőmérséklet és teljesítménytartomány A jó minőségű égés (optimális lángkép) elérése céljából ne menjen a megadott minimumteljesítmény alá. Új berendezéseknél használjon saválló kéményt, vagy állítsa a füstgázhőmérsékletet harmatponti hőmérséklet fölé (min. 130 C). A minimális füstgázhőmérsékletet a kémény méretéhez igazítsa, mert a savképződés kéménykorróziót okozhat Égéstermék-hõmérséklet diagram Füstgáz-hőmérséklet Abgastemperatur ( C) ( C) Kesselleistung (kw) Kazánteljesítmény (kw) kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). Füstgázoldali ellenállás diagram A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/- 1%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után Gázoldali heizgasseitiger ellenállás Widerstand (mbar) (mbar) Kesselleistung (kw) Kazánteljesítmény (kw) 2-47

48 Hoval Max-3 ( ) Helyszíni összeállítás Javasolt kéményátmérő Alapok: simafalú kémény krómacélból, füstgázvezeték 5 m, Σζ = 2,2, Füstgázcső és kémény hőszigeteléssel. engerszint feletti magasság 1000 m, külső hőmérséklet 30 C. Max-3 ípus (420) ípus (530) ípus (620) ípus (750) füstgázcső kémény füstgázcső kémény füstgázcső kémény füstgázcső kémény m Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm m = hatékony kéménymagasság Helyszíni összeállítás Max-3 ( ) Ha a helyi adottságok nem teszik lehetõvé, hogy a kazánt egészben szállítsák be, úgy adott a le he tõség, hogy az darabokban kerüljön a hely színre. A kazán elemekben történõ szállításához a megrendelésben a PGS megjelölést kell hasz nálni. A helyszíni összeállítás a következő szolgál ta tásból tevõdik össze: beszállítás, valamint helyszíni hegesztés nyomáspróbával. Az elemek összehegesztését és a nyomás próbát kizárólag a Hoval szakszervize végez heti. ovábbi szolgáltatásokról a fejezetben olvashat. Az elemek méretei és tömege Max-3 (420,530) Max-3 (620,750) 1 2 a c b Max-3 ( ) d d e f a 1 b c d d e 2 f a 1 2 Égõkamra1 1 Max-3 ípus a b c ömeg kg b c d d (420,530) (620,750) (1000,1250) Kazánfront lángcsővel 2 Vízköpeny * Igény szerint egyéb teljesítményben is rendelhetõ elemekben! e f Vízköpenye 2 Max-3 ípus d e f 2-48 ömeg kg (420,530) (620,750) (1000,1250)

49 Hoval Max-3 ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN 14868: november szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol a rendszer utántöltése időszakosan ismétlődő (gyakori) A vízminőséget évente legalább egyszer el lenőrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! Mind régi, mind új fűtési rendszereknél a kazán feltöltését megelőzően a rendszert szak sze rű en tisztítsa vagy tisztíttassa ki. A kazán csak a fűtési rendszer előzetes alapos átöblítését követően tölthető fel. Ez kazáncsere esetére is érvényes. A berendezések vízzel érintkező felületei kazánlemezből készülnek. A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Fűtőteljesítmény [kw] Alkáli földfémek összesen [mol/m 3 ] Összes keménység [d H] 200 kw felett 0,1 0,56 A táblázatban megadott értékű vízből kw-onként maximum 20 l tölthető a rendszerbe. Ha bármelyik érték a táblázatban megengedett értéket meghaladja, a kazánköri rendszerbe lágyított, esetleg sótalanított víz tölthető öbbkazános rendszereknél a legkisebb fűtőkazán teljesítményét kell figyelembe venni! 2-49

50 Hoval Max-3 ( ) ervezési szempontok Gázcsatlakozás Üzembe helyezés - Az elsõ üzembe helyezést kizárólag a Hoval szakszervize végezheti. - Az égõ beállítását a szerelési elõírások szerint kell végeznie. Gázelzáró Minden gázkazán gázellátó vezetékébe kézi elzáró szerelvényt kell beépítenie. Gázfajta - A kazán csak az adattáblán feltüntetett gázfajtával üzemeltethetõ. - PB-gáz esetén nyomásszabályozót kell beépítenie a kazán elõtti nyomás csökkentésére. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. - A vezetékeket úgy kell elhelyezni, hogy a kazánajtó kompletten nyitható legyen. - A kazánajtó tûzálló falazata és az égõcsõ közötti rést hõszigetelõ paplannal töl tse ki. Elektromos csatlakozás - Az égõt a kapcsolási rajz szerint, az érvényes helyi elõírásoknak megfelelõen csatlakoztassa. - Az égõvezérlõ automatikát az égõvel kell szállítani. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - 1 méternél hosszabb füstcsatorna esetén azt hõszigeteléssel kell ellátnia. - A füstcsövet úgy kell a kéménybe csat la koztatnia, hogy a kéménybõl a kondenzvíz ne juthasson a kazánba. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. Kéményberendezés - A kéményberendezésnek víztömörnek, sav állónak és > 160 C égéstermékhõmérsékletre engedélyezettnek kell lennie. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõ írása inak megfelelõen kell elvégeznie. - A keresztmetszetet a kazán huzatigényének figyelembe vétele nélkül kell kiszámítania. A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. - Ajánlott egy melléklevegő-csappantyú beépítése a kéményhuzat határolására. Épületgépészet - A fűtővíz maximális elõremenõ hõmérsék letét a helyi elõírások szabályozzák. - A méretezett biztonsági szelepet a kazánnak megfelelõ lefúvatási nyomásértékre (8 mbar) kell beállítani. etõtérbe telepített kazán A tetõtérbe telepített kazán esetén feltét le nül szükséges egy vízhiánykapcsoló be épí tése, mely az égõt vízlefogyás esetén auto ma ti kusan lekapcsolja. A kazán helyigénye A tûztérajtónak a ráépített égõvel együtt 90 -ig kifordíthatónak kell lennie. A kazán mögötti tisz títónyílások jól hoz záférhetõk legyenek. A szigetelés el he lye zé séhez a fal és a kazán kö zött mi ni má lisan 400 mm-t kell tartania. öbb kazán fel ál lí tá sánál a kazánok között 50 mm távolság szükséges. <2D D 2xD 1D D 2-50

51 Hoval Max-3 ( ) ervezési szempontok ervezési útmutató Fontos előkészületek A régi készülékeket szerelje szét és szállítsa el A kazánházban az aljzatnak a kazán felállítása előtt el kell készülnie Szerelési tanács Amennyiben nincs betonmennyezet, ahová a felvonócsigát Hilti-dübellel felszerelhetnénk, úgy azt egy megfelelõ gerendaálványzatra kell felszerelni, melynek teherbírása 2000 kg Kazántest A kazánt egy darabban, ponthegesztéssel szállítjuk. Az épületbe történő bevitelhez, ha szükséges, 2 darabra tudjuk választani Amennyiben a kazán részeit közvetlenül a lerakodás után nem építik be, időjárástól védett helyen tárolja Kazánház előkészítése Helyszükséglet A kazánházban elegendő hely álljon rendelkezésre a kazán összeszereléséhez (lásd "Helyszükséglet" táblázatot) Villamos csatlakozás A hegesztőgép működéséhez 5-polusú dugalj szükséges 3 x 400 V Vízcsatlakozás A kazánházban szükséges egy ¾"-os vízcsatlakozás a hegesztett kazán feltöltéséhez és nyomáspróbájához Helyszükséglet a szereléshez és hegesztéshez a kazánházban Minimális helyiségméretek mm-ben (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) Hosszúság Szélesség Magasság

52 Hoval Max-3 ( ) Alkalmazási példa Hidraulikus elvi kapcsolási rajz (BEFE010) Max-3 ( ) - főszivattyúval - visszatérő hőfoktartással (kevertkörre ható) - hidraulikus váltó - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) AF RBM E-GW E-WEZ E-FE HK VF1 B1.1 VF2 B1.2 DKP MK1 MK2 YK1 YK2 P SF RLF SLP HP Hidraulikus elvi kapcsolási rajz (BEFE020) Max-3 ( ) - főszivattyúval - visszatérő hőfoktartással (állandó) - hidraulikus váltó B - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) A AF RBM E-GW E-WEZ E-FE HK E- HK/WW VF1 B1.1 VF2 B1.2 C DKP MK1 MK2 Fontos utasítások : YK1 YK2 - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tar talmaz za az D installáció összes elemét. P A szerelést a helyi a dott ságokkal és előírásokkal össz hang ban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. SF - A biztonsági egységek elzárószerelvényeit RLF (tágulási tartály, biz ton sági E szelep stb.) szándékos elzárás ellen biztosítsa! HP - "Vízzsákok" beépítése szükséges a gravitációs cirkuláció megakadályozására! YKR F Opció RBM opronic E kezelőegység E-WEZ opronic E hőtermelő-alapmodul DKP Szivattyú közvetlen fűtési körhöz E-GW opronic E Gateway Hydr. Datum: Verbindungshinweise / (beépített) Achtung! Für die Installation muss das anlagenbezogene Schema BEFE020 HP Főszivattyú E-FE HK opronic E fűtőköri modulbővítő Notice / Nota / Remarque: Name:... Attention! his is just a schematic. For installation please use the VF1 Előremenő-hőmérséklet érzékelő 1 SLP HMV-töltőszivattyú VF2 Előremenő-hőmérséklet Version: 4.1 Attenzione! Per la messa in érzékelő opera, utilizzare 2 le schema dettagliato B1.1 Előremenő-hőmérséklet korlátoró Blatt: 1 RLF Datei: BEFE020.dwg Visszatérő érzékelő B1.2 Előremenő-hőmérséklet Attention! Pour la réalisation korlátoró pratique de l'installation, il faut utilise (igény szerint) 1 YKR Keverőszelep 2 a visszatérő 3 ágban 4 (igény szerint) MK1 Kevertköri szivattyú 1 KKP Kazánköri szivattyú MK2 Kevertköri szivattyú 2 YK1 Motoros keverőszelep 1 SF HMV-termelő érzékelő YK2 Motoros keverőszelep SLP

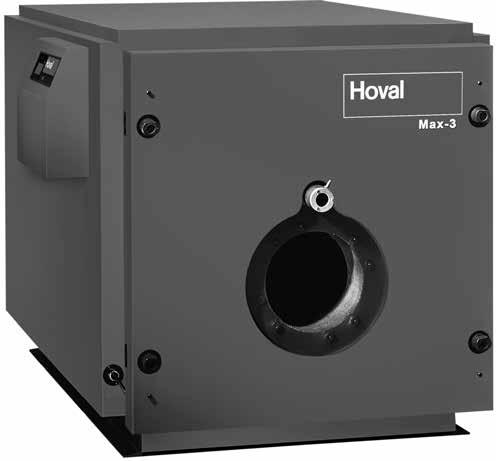

53 Hoval Max-3 plus ( ) ipari melegvízkazánok olaj- és gázüzemre ermékleírás Hoval Max-3 ipari melegvízkazán Felépítés Magas hatásfokú, háromhuzamú acéllemez kazán olaj- vagy gáz tüzelésre az EN szabványnak megfelelően A Max-3 ( ) kazán megfelel a nyomástartó berendezésekre vonatkozó irányelvnek (97/23EG) Készre hegesztve Integrált füstgáz-cirkulációs LowNO x -égőhöz 80 mm-es kőzetgyapot paplan szigetelés Szinterezett acéllemez burkolat piros színben. Füstgáz csatlakozócsonk hátul A fűtési elő remenő csonk felfelé, a fűtési visszatérő hátra irányuló, ellenkarimával, csavarokkal és tömítéssel Igény szerinti kivitel Kapcsolótábla kazánvezérléssel és fűtéssza bá lyozóval különböző kivitelben - Kazánvezérlés - opronic E szabályozóval es termosztatikus alapvezérlés es termosztatikus alapvezérlés Különálló HMV tároló (lásd melegvíztárolók fejezet) Balra kifordítható kazánajtó Szállítás elemekből helyszíni összehegesztéshez. Szállítási idő kb. 8 hét Szállítás A gázkazán, burkolat és hõszi ge telés külön csomagolva Helyszíni szerelés A hõszigetelés és burkolat felerősítése ípussorozat Max-3 Fűtő- ípus teljesítmény kw (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) (2700) Kazánengedély 90/396/EG gázkészülékekre vonatkozó irányelv szerint CE - minősítés: CE 0085BL

54 Hoval Max-3 plus ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-54

55 Hoval Max-3 plus ( ) Cikkszámok Hoval Max-3 nagyteljesítményû kazán ( ) Cikkszám Felépítés Háromhuzamú, LowNO x -os acéllemez kazán olaj vagy gázüzemre, kazánszabályozás nélkül. Üzemi hõmérséklet 105 C-ig Szállítás kompletten Kazán, hõszigetelés és burkolat külön szállítva. Max-3* eljesítmény Üzemi nyomás ípus kw bar (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) (2700) A kazán minimális üzemi hőmérsékletét és a minimális visszatérő hőmérséklett feltétlenül tartsa be (lásd műszaki adatok). Ügyelj az állandó visszatérő hőfoktartásra. A konden zá tum elvezetőt feltétlenül építsen be a kazán füstgázcsonkjába. Hoval Max-3 PGS nagyteljesítményû kazán helyszíni összehegesz téshez kazánszabályozás nélkül Ha a helyi adottságok nem teszik lehetõvé, hogy a kazánt egészben szállítsák be, úgy adott a le he tõség, hogy az darabokban kerüljön a helyszínre. A helyszíni összeállítás a következő szolgálta tás ból tevõdik össze: beszállítás, valamint helyszíni hegesztés nyomáspróbával. Az elemek összehegesztését és a nyomáspróbát kizárólag a Hoval szakszervize végezheti. Vevőoldali feladatok: alapozás, kazánelemek beszállítása a kazánházba, áram és vízbekötések. Vakkarima Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel Max-3 (420, 530) Max-3 (620, 750) Max-3 (1000, 2700) Köztes vakkarima égőre történő felszereléshez előfúrva Lemezből készült vakkarima rögzítő csavarokkal és tömítéssel Max-3 (420, 530) Max-3 (620, 750) Max-3 (1000, 2700)

56 Hoval Max-3 plus ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

57 Hoval Max-3 plus ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet 2-57

58 Hoval Max-3 plus ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-58

59 Hoval Max-3 plus ( ) Cikkszámok Cikkszám Elõremenõ hõmérséklet-határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, max. 700 mm-es kapilláris; beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S sza lag rögzítéssel, vezeték és csatlakozó nélkül ,- Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz ,- Rezgéscsillapító kazánalátét, talpsínek alá Zaj és rezgés ellen, gumiból, keresztmetszet 80/50 mm Szállítás 4 rezgéscsillapító elem a kazán talpsínek alatt Max-3-hoz Szett Hossz ípus (db) mm 420, db , db , db , db , db , , , , ,- Szolgáltatások Nyomáspróba és instrukciók Max-3 ( ) visszatérõ hõfoktartással Felár fûtési csoportonként Kazán elhelyezése Max-3 ( ) Szigetelés és burkolat felszerelése Max-3 ( ) Helyszíni szerelés A helyszíni szerelés 3 szolgáltatásból áll: Kazánelemek elhelyezése, helyszíni hegesztés nyomáspróbával, szigetelés és a burkolat felhelyezése. Az elemek helyszíni hegesztése és a nyomáspróba csak a Hoval képviselet jelenlétében, illetve által végezhetõ. 2-59

60 Hoval Max-3 plus ( ) Mûszaki adatok Hoval Max-3 ípus (420) (530) (620) (750) (1000) (1250) Névleges hőteljesítmény 80/60 C-nál kw Hőteljesítmény-tartomány 80/60 C-nál khőteljesítmény-tartomány Max. tüzelési hõteljesítmény kw Max. üzemi kazánhõmérséklet 1 C Min. üzemi kazánhõmérséklet C Lásd az alsó táblázatban! Min. visszatérõ hõmérséklet C Lásd az alsó táblázatban! Min. égéstermék-hõmérséklet C Lásd az alsó táblázatban! Biztonsági hõmérséklethatárolás (SB) 2 C (vízoldali) Üzemi-/próbanyomás bar 6/9,6 6/9,6 6/9,6 6/9,6 6/9,6 6/9,6 Kazán hatásfok teljes terhelésnél, 80/60 C-on % 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, % 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 37 C visszatérő hőm.-nél, EN 303 szerint (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál kw 1,00 1,035 1,12 1,18 1,25 1,38 Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12,5% CO 2, 500 m tengerszint felett (tolerancia ± 20%) mbar 6,5 8,0 8,2 9,5 10,0 12,0 Füstgáz-tömegáram névl. teljesítménynél 12,5% CO 2 fűtőolaj kg/h Vízoldali ellenállás 3 z-érték 0,022 0,022 0,008 0,008 0,003 0,003 Vízoldali ellenállás Δt 10 K-n mbar 28,5 45,4 22,6 33,1 22,0 34,4 Vízoldali ellenállás Δt 20 K-n mbar 7,1 11,4 5,6 8,3 5,5 8,6 Hasznos víztérfogatáram Δt 10 K-n m³/h 36,0 45,0 53,0 64,0 86,0 107,0 Hasznos víztérfogatáram Δt 20 K-n m³/h 18,0 22,5 26,5 32,0 42,0 53,5 Víztöltet térfogata dm Füstjáratok térfogata m³ 0,583 0,602 0,846 0,872 1,350 1,390 Kazántest hõszigetelése mm ömeg (burkolattal) kg ömeg (burkolat nélkül) kg űztér méretei Ø belső mm hossz mm űztér térfogata m³ 0,466 0,466 0,669 0,669 1,047 1,047 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa (füstgázcsonkon 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: üzelőanyag Fűtőolaj EL Földgáz H Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C Visszatérő hőfoktartás igen igen 2-60

61 Hoval Max-3 plus ( ) Mûszaki adatok Hoval Max-3 ípus (1500) (1800) (2200) (2700) Névleges teljesítmény 80/60 C-nál kw Hőteljesítmény-tartomány 80/60 C-nál kw Max. hõteljesítmény kw Max. üzemi előremenő hõmérséklet 1 C Biztonsági hõmérséklethatárolás (SB) 2 C (vízoldali) Min. égéstermék-hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Min. elõremenõ hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Min. visszatérõ hõmérséklet olaj/gáz C Lásd az alsó táblázatban! Üzemi-/próbanyomás bar 6/9,6 6/9,6 6/9,6 6/9,6 Kazán hatásfok teljes terhelésnél, 80/60 C-on % 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 95,2/ 89,8 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Kazán hatásfok 30%-os rész terhelésnél, % 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 97,1/ 91,6 37 C visszatérő hőm.-nél, EN 303 szerint (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Hatásfok a DIN 4702/8 szerint, 75/60 C-on % 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 97,0/ 91,5 (alsó/felső fűtőértékre vonatkozik, (fűtőolaj EL)) Készenléti veszteség qb 70 C-nál kw 1,85 1,95 2,10 2,30 Füstgázoldali ellenállás névl. teljesítménynél 180 C égéstermék-hõmérséklet, 12.5% CO m tengerszint felett (olerancia +/- 20%) mbar 10 12,0 13,0 13,0 Füstgáz-tömegáram, 12,5% CO 2 kg/h Vízoldali ellenállás 3 z-érték 0,002 0,002 0,002 0,002 Vízoldali ellenállás Δt 10 K-n mbar 33,0 47,6 71,1 107,1 Vízoldali ellenállás Δt 20 K-n mbar 8,3 11,9 17,8 26,8 Hasznos víztérfogatáram Δt 10 K-n m³/h 129,0 154,0 189,0 231,0 Hasznos víztérfogatáram Δt 20 K-n m³/h 84,5 77,0 94,5 115,5 Víztöltet térfogata dm Füstjáratok térfogata m³ 1,956 2,510 2,761 3,037 Kazántest hõszigetelése mm ömeg (burkolattal) kg ömeg (burkolat nélkül) kg űztér méretei Ø belső mm hossz mm űztér térfogata m³ 1,58 2,07 2,30 2,41 Méretek Lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa (füstgázcsonkon 1 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 2 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. 3 Kazán vízoldali ellenállása, mbar-ban = érfogatáram(m 3 /h) 2 x z Lehetséges üzemi feltételek: üzelőanyag Fűtőolaj EL Földgáz H Min. kazánhõmérséklet C Min. visszatérõ hõmérséklet C Visszatérő hőfoktartás igen igen 2-61

62 Hoval Max-3 plus ( ) Méretek Hoval Max-3 ( ) (Méretek mm-ben) 7 m l k b s t u 6 r c v h n i o w p g f l1 q 9 a Hoval Max-3 ( ) (Méretek mm-ben) 1 Elõremenõ (420,530) DN 100/PN 6 (620,750) DN 125/PN 6 (1000,1250) DN 150/PN 6 ( ) DN 150/PN 6 (2700) DN 200/PN 6 2 Visszatérõ (420,530) DN 100/PN 6 (620,750) DN 125/PN 6 (1000,1250) DN 150/PN 6 ( ) DN 150/PN 6 (2700) DN 200/PN 6 3 Füstgázcsonk 4 isztítónyílás 5 Füstgázgyûjtõ-tisztítócsonk R1" 6 Ûrítõcsonk R 1½" 7 Villamos kábel bevezetés 8 Kapcsolószekrény 9 Elektromos csatlakozás 10 Csõhüvely Rp ¾" merülõhüvellyel kazánhõmérséklet érzékelőhöz Max-3 plus ípus a b c f g h i k l l1 m n Ø o p q r (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 plus ípus s t u v w x (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700)

63 Hoval Max-3 plus ( ) Méretek Méretek burkolat és hőszigetelés nélkül Fűtőkazán karimával, csatlakozókkal, füstgázgyűjtő nélkül (Méretek mm-ben) belső 1 Elõremenõ 2 Visszatérõ 3 Ûrítõcsonk 4 Füstgázcsonk Max-3 plus ípus a 1 b c d e f g h i k l m n o p (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 plus ípus q r s v w x y (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 plus ( ): talapzati sín kinyúlik Minimálisan szükséges ajtó- és folyosószélesség a kazán beszállításához Az alábbi értékek kiszámított minimál értékek: K = B x L = B K x L = Ajtószélesség K = Folyosó szél. B = Kazán szélesség L = Max. kazánhossz 2-63

64 Hoval Max-3 plus ( ) Az égõ szerelési méretei Max-3 (420, 530) Max-3 ( ) Perem csavarozás Max-3 (420,530) 4 x M12 (45 ) + 4 x M12 (15 ) Perem csavarozás Max-3 (620,750) 6 x M12 (15 ) Perem csavarozás Max-3 ( ) 6 x M16 (15 ) F E Kazánajtó nyitási méretei Jobbra vagy balra nyitási lehetőségek méretek mm-ben G H b a Méretek (mm-ben) Max-3 plus ípus A B C D E F G H M (420,530) (620,750) (1000,1250) (1500) (1800) (2200) (2700) Max-3 plus ípus a b (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) (2700)

65 Hoval Max-3 plus ( ) Füstgáz-teljesítménydiagram Füstgázhőmérséklet és teljesítménytartomány A jó minőségű égés (optimális lángkép) elérése céljából ne menjen a megadott minimumteljesítmény alá. Égéstermék-hõmérséklet diagram Új berendezéseknél használjon saválló kéményt, vagy állítsa a füstgázhőmérsékletet harmatponti hőmérséklet fölé (min. 130 C). A minimális füstgázhőmérsékletet a kémény méretéhez igazítsa, mert a savképződés kéménykorróziót okozhat Füstgáz-hőmérséklet Abgastemperatur ( C) ( C) Kesselleistung (kw) Kazánteljesítmény (kw) kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/- 1%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. Füstgázoldali ellenállás diagram Gázoldali ellenállás (mbar) Kazánteljesítmény (kw) 2-65

66 Hoval Max-3 plus ( ) Helyszíni összeállítás Javasolt kéményátmérő Max-3 ípus (420) ípus (530) ípus (620) ípus (750) füstgázcső kémény füstgázcső kémény füstgázcső kémény füstgázcső kémény m Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm m = hatékony kéménymagasság Alapok: simafalú kémény krómacélból, füstgázvezeték 5 m, Σζ = 2,2, Füstgázcső és kémény hőszigeteléssel. engerszint feletti magasság 1000 m, külső hőmérséklet 30 C. Helyszíni összeállítás Max-3 ( ) Ha a helyi adottságok nem teszik lehetõvé, hogy a kazánt egészben szállítsák be, úgy adott a le he tõség, hogy az darabokban kerüljön a hely színre. A kazán elemekben történõ szállításához a megrendelésben a PGS megjelölést kell hasz nálni. A helyszíni összeállítás a következő szolgál ta tásból tevõdik össze: beszállítás, valamint helyszíni hegesztés nyomáspróbával. Az elemek összehegesztését és a nyomás próbát kizárólag a Hoval szakszervize végez heti. ovábbi szolgáltatásokról a fejezetben olvashat. Az elemek méretei és tömege Max-3 (420,530) Max-3 (620,750) 1 2 a c b Max-3 ( ) d d e f a 1 b c d d e 2 f a 1 2 Égõkamra1 1 Max-3 plus ípus a b c ömeg kg b c d d (420,530) (620,750) (1000,1250) Kazánfront lángcsővel 2 Vízköpeny * Igény szerint egyéb teljesítményben is rendelhetõ elemekben! e f Vízköpeny 2 Max-3 plus ípus d e f 2-66 ömeg kg (420,530) (620,750) (1000,1250)

67 Hoval Max-3 plus ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN 14868: november szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol a rendszer utántöltése időszakosan ismétlődő (gyakori) A vízminőséget évente legalább egyszer el lenőrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! Mind régi, mind új fűtési rendszereknél a kazán feltöltését megelőzően a rendszert szak sze rű en tisztítsa vagy tisztíttassa ki. A kazán csak a fűtési rendszer előzetes alapos átöblítését követően tölthető fel. Ez kazáncsere esetére is érvényes. A berendezések vízzel érintkező felületei kazánlemezből készülnek. A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. A magas hatásfok megtartása és a fűtőfelü- letek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Fűtőteljesítmény [kw] Alkáli földfémek összesen [mol/m 3 ] Összes keménység [d H] 200 kw felett 0,1 0,56 A táblázatban megadott értékű vízből kw-onként maximum 20 l tölthető a rendszerbe. Ha bármelyik érték a táblázatban megengedett értéket meghaladja, a kazánköri rendszerbe lágyított, esetleg sótalanított víz tölthető öbbkazános rendszereknél a legkisebb fűtőkazán teljesítményét kell figyelembe venni! 2-67

68 Hoval Max-3 plus ( ) ervezési szempontok Gázcsatlakozás Üzembe helyezés - Az elsõ üzembe helyezést kizárólag a Hoval szakszervize végezheti. - Az égõ beállítását a szerelési elõírások szerint kell végeznie. Gázelzáró Minden gázkazán gázellátó vezetékébe kézi elzáró szerelvényt kell beépítenie. Gázfajta - A kazán csak az adattáblán feltüntetett gázfajtával üzemeltethetõ. - PB-gáz esetén nyomásszabályozót kell beépítenie a kazán elõtti nyomás csökkentésére. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. - A vezetékeket úgy kell elhelyezni, hogy a kazánajtó kompletten nyitható legyen. - A kazánajtó tûzálló falazata és az égõcsõ közötti rést hõszigetelõ paplannal töl tse ki. Elektromos csatlakozás - Az égõt a kapcsolási rajz szerint, az érvényes helyi elõírásoknak megfelelõen csatlakoztassa. - Az égõvezérlõ automatikát az égõvel kell szállítani. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - 1 méternél hosszabb füstcsatorna esetén azt hõszigeteléssel kell ellátnia. - A füstcsövet úgy kell a kéménybe csat lakoz tatnia, hogy a kéménybõl a kondenzvíz ne juthasson a kazánba. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. Kéményberendezés - A kéményberendezésnek víztömörnek, sav állónak és > 160 C égéstermékhõmérsékletre engedélyezettnek kell lennie. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõírá sa inak megfelelõen kell elvégeznie. - A keresztmetszetet a kazán huzatigényének figyelembe vétele nélkül kell kiszámítania. A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. - Ajánlott egy melléklevegő-csappantyú beépítése a kéményhuzat határolására. Épületgépészet - A fűtővíz maximális elõremenõ hõmérsékle tét a helyi elõírások szabályozzák. - A méretezett biztonsági szelepet a kazánnak megfelelõ lefúvatási nyomásértékre (8 mbar) kell beállítani. etõtérbe telepített kazán A tetõtérbe telepített kazán esetén feltét le nül szükséges egy vízhiánykapcsoló be épí tése, mely az égõt vízlefogyás esetén auto ma ti kusan lekapcsolja. A kazán helyigénye A tûztérajtónak a ráépített égõvel együtt 90 -ig kifordíthatónak kell lennie. A kazán mögötti tisz títónyílások jól hoz záférhetõk legyenek. A szigetelés el he lye zé séhez a fal és a kazán kö zött mi ni má lisan 400 mm-t kell tartania. öbb kazán fel ál lí tá sánál a kazánok között 50 mm távolság szükséges. <2D D 2xD 1D D 2-68

69 Hoval Max-3 plus ( ) ervezési szempontok ervezési útmutató Fontos előkészületek A régi készülékeket szerelje szét és szállítsa el A kazánházban az aljzatnak a kazán felállítása előtt el kell készülnie Szerelési tanács Amennyiben nincs betonmennyezet, ahová a felvonócsigát Hilti-dübellel felszerelhetnénk, úgy azt egy megfelelõ gerendaálványzatra kell felszerelni, melynek teherbírása 2000 kg Kazántest A kazánt egy darabban, ponthegesztéssel szállítjuk. Az épületbe történő bevitelhez, ha szükséges, 2 darabra tudjuk választani Amennyiben a kazán részeit közvetlenül a lerakodás után nem építik be, időjárástól védett helyen tárolja Kazánház előkészítése Helyszükséglet A kazánházban elegendő hely álljon rendelkezésre a kazán összeszereléséhez (lásd "Helyszükséglet" táblázatot) Villamos csatlakozás A hegesztőgép működéséhez 5-polusú dugalj szükséges 3 x 400 V Vízcsatlakozás A kazánházban szükséges egy ¾"-os vízcsatlakozás a hegesztett kazán feltöltéséhez és nyomáspróbájához Helyszükséglet a szereléshez és hegesztéshez a kazánházban Minimális helyiségméretek mm-ben (420) (530) (620) (750) (1000) (1250) (1500) (1800) (2200) Hosszúság Szélesség Magasság

70 Hoval Max-3 plus ( ) Alkalmazási példák Hidraulikus elvi kapcsolási rajz (BEFE010) Max-3 ( ) - főszivattyúval - visszatérő hőfoktartással (kevertkörre ható) - hidraulikus váltó - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) AF RBM E-GW E-WEZ E-FE HK VF1 B1.1 VF2 B1.2 DKP MK1 MK2 YK1 YK2 P SF RLF SLP HP Hidraulikus elvi kapcsolási rajz (BEFE020) Max-3 ( ) - főszivattyúval - visszatérő hőfoktartással (állandó) - hidraulikus váltó B - HMV-termelővel - 1 direkt- és kevertkörhöz (WEW elosztó előtt) A AF RBM E-GW E-WEZ E-FE HK E- HK/WW VF1 B1.1 VF2 B1.2 C DKP MK1 MK2 Fontos utasítások : YK1 YK2 - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tar talmaz za az D installáció összes elemét. P A szerelést a helyi a dott ságokkal és előírásokkal össz hang ban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. SF - A biztonsági egységek elzárószerelvényeit RLF (tágulási tartály, biz ton sági E szelep stb.) szándékos elzárás ellen biztosítsa! HP - "Vízzsákok" beépítése szükséges a YKR gravitációs cirkuláció megakadályozására! F Opció RBM opronic E kezelőegység E-WEZ opronic E hőtermelő-alapmodul DKP Szivattyú közvetlen fűtési körhöz E-GW opronic E Gateway Hydr. Datum: Verbindungshinweise / (beépített) Achtung! Für die Installation muss das anlagenbezogene Schema BEFE020 HP Főszivattyú E-FE HK opronic E fűtőköri modulbővítő Notice / Nota / Remarque: Name:... Attention! his is just a schematic. For installation please use the VF1 Előremenő-hőmérséklet érzékelő 1 SLP HMV-töltőszivattyú VF2 Előremenő-hőmérséklet Version: 4.1 Attenzione! Per la messa in érzékelő opera, utilizzare 2 le schema dettagliato B1.1 Előremenő-hőmérséklet korlátoró Blatt: 1 RLF Datei: BEFE020.dwg Visszatérő érzékelő B1.2 Előremenő-hőmérséklet Attention! Pour la réalisation korlátoró pratique de l'installation, il faut utilise (igény szerint) 1 YKR Keverőszelep 2 a visszatérő 3 ágban 4 (igény szerint) MK1 Kevertköri szivattyú 1 KKP Kazánköri szivattyú MK2 Kevertköri szivattyú 2 YK1 Motoros keverőszelep 1 SF HMV-termelő érzékelő YK2 Motoros keverőszelep SLP

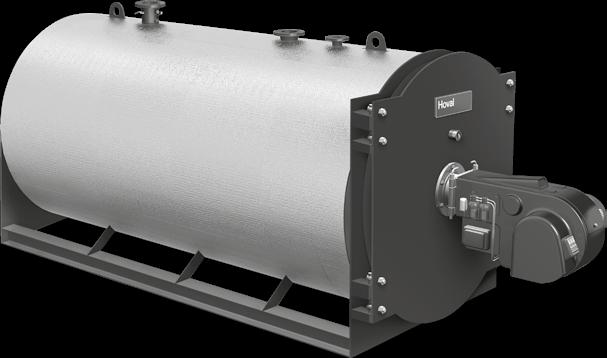

71 Hoval Max-3 ( ) ipari melegvízkazánok olaj- és gázüzemre ermékleírás Hoval Max-3 ( ) ipari melegvízkazán Felépítés Simacsöves, háromhuzamú acéllemez kazán, acélkeretre szerelve, az EN szabványnak megfelelően Olaj- vagy gáz tüzelésre belső füstgáz-cirkulációval Jobbra kifordítható kazánajtók Kémlelőnyílás a kazánajtókon 100 mm-es kőzetgyapot paplan szigetelés Komplett burkolattal, alumínium borítással Füstgáz csatlakozócsonkok hátul A fűtési elő remenő- és visszatérő csonk felfelé A szabályozó tartója standard kivitelnél a kazán jobb oldalán Igény szerinti kivitel Kazánszigetelés felerősítése a helyszínen Balra kifordítható kazánajtó (Kérem, rendeléskor jelezze!) A szabályozó tartója a kazán bal oldalán (Kérem, rendeléskor jelezze!) Helyszíni szerelés Villamos csatlakozás az égőhöz Kazánhőmérő és -manométer Szállítás A kazán készre szerelve és burkolattal ellátva A tartozékok külön cso magolva ípussorozat Max-3 ípus Fűtő teljesítmény kw (3000) (4000) (5000) (6000) Kazánengedély CE 0036 nyomástartó berendezésekre vonatkozó irányelvek szerint 2014/68/EU 2-71

72 Hoval Max-3 ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-72

73 Hoval Max-3 ( ) Cikkszámok Hoval Max-3 olaj-/gázkazán ( ) Cikkszám Háromhuzamú acéllemez kazán olaj vagy gázüzemre. Acélkeretre szerelve, kompletten szigetelve és burkolattal ellátva (EN szerin) A vezérlés a bal vagy a jobb oldalra is felszerelhető. Max-3 ípus eljesítmény kw Üzemi nyomás bar (3000) (3000) (4000) (4000) (5000) (6000) Szállítási idő külön kérésre! Konzol kazánvezérléshez Konzol opronic E E/E13.4, opronic E/ E13.5, 2.2 és 0.2 vezérlés a kazán jobb vagy bal oldalára történő szereléséhez Katalogbilder Konsole 2-Max-3 ( ) / AMPA 2-73

74 Hoval Max-3 ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

75 Hoval Max-3 ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet 2-75

76 Hoval Max-3 ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-76

77 Hoval Max-3 ( ) Cikkszámok artozékok Cikkszám Elõremenõ hõmérséklet-határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, max. 700 mm-es kapilláris; beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S sza lag rögzítéssel, vezeték és csatlakozó nélkül Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz Duo-Limistat Dupla hőmérő hőmérséklet-szabályozóval C, Biztonsági hőmérséklet határoló C és merülőhüvely ½" 150 mm, ípus /362/2118 G 150 ½" Rezgéscsillapító kazánalátét, talpsínek alá Zaj és rezgés ellen, gumiból, keresztmetszet 80/50 mm Szállítás 4 rezgéscsillapító elem a kazán talpsínek alatt Max-3-hoz Szett Hossz ípus (db) mm 420, db , db , db , db , db Füstgázhőmérő mit Schleppzeiger Ø 5/ 80x150 mm (helyszíni szereléssel) Kijelzési tartomány C Szolgáltatások Kötelező üzembe helyezés Max-3 ( ) 2-77

78 Hoval Max-3 ( ) Műszaki adatok Max-3 ( ) ípus (3000) (4000) (5000) (6000) Névleges hőteljesítmény 80/60 C-nál kw Hőteljesítmény-tartomány (földgáz H: variáció 2) kw Hőteljesítmény-tartomány (fűtőolaj EL, földgáz H: variáció 1, fűtőolaj L) kw üzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 2 C Minimális üzemi kazánhõmérséklet C lásd az üzemi feltételek táblázatában (lent) Minimális visszatérõ hõmérséklet (közvetlenül a kazába a füstgáz-hőcserélő után) C lásd az üzemi feltételek táblázatában (lent) Biztonsági hõmérséklethatárolás beállítása (vízoldali) 3 C Üzemi-/próbanyomás bar 6/9,6 6/9,6 10/16 10/16 Üzemi-/próbanyomás (opció) bar 10/16 10/ Kazán hatásfok teljes terhelésnél 80/60 C-nál % 91,3/82,3 91,2/82,2 90,6/81,6 91,3/82,3 (H i fűtőértékre / H s kondenzációs értékre vonatkozik, földgáz H) Kazán hatásfok 30%-os rész terhelésnél és % 94,3/85,0 94,3/85,0 94,4/85,0 94,4/85,0 50 C-os visszatérő hőmérsékletnél, EN 303 szerint (H i fűtőértékre / H s kondenzációs értékre vonatkozik, földgáz H) Hatásfok bei 75/60 C (DIN 4702/8) (H i fűtőértékre / H s kondenzációs értékre vonatkozik, földgáz H) % 94,1/84,8 94,1/84,8 94,1/84,8 94,2/84,9 Készenléti veszteség qb bei 70 C Watt Füstgázoldali ellenállás névleges teljesítménynél mbar 13,0 14,0 13,0 14,0 (földgáz H, 10,5% CO 2 ), 500 m tengerszint felett (tolerancia ± 20%) Füstgáz-tömegáram névleges teljesítménynél (földgáz H, 10,5% CO 2 ) kg/h Átfolyási ellenállás - fűtőkazán 1 z-érték 0,001 0,001 0,0004 0,0004 Vízoldali ellenállás 10 K-nél mbar Vízoldali ellenállás 20 K-nél mbar Víztérfogatáram 10 K-nél m³/h Víztérfogatáram 20 K-nél m³/h Kazán víztartalma l Kazántest szigetése mm ömeg (burkolattal) 6/9,6 bar üzemi-/próbanyomásnál kg /16 bar üzemi-/próbanyomásnál kg űztér belső átmérője mm űztér hossza (meghosszabítással a fordítókamrába, fordítókamra mm hosszának a fele) űztér térfogata m³ 2,186 2,891 3,602 4,271 Méretek lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa Kazán átfolyási ellenállása, mbar-ban = érfogatáram (m 3 /h) 2 x z 2 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 3 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. Lehetséges üzemi feltételek üzelőanyag Fűtőolaj EL Földgáz H Fűtőolaj L Variáció 1 Variáció 2 Variáció 1 Variáció 2 min. füstgázhőmérséklet C min. kazánhőmérséklet C min. visszatérő-hőmérséklet C Visszatérő-hőfoktartás igen igen igen igen igen 2-78

79 Hoval Max-3 ( ) Füstgáz-teljesítménydiagram Égéstermék-hõmérséklet diagram Füstgáz-hőmérséklet ( C) (5000) (3000) (4000) (6000) Kazánteljesítmény (kw) A megadott adatok különböző kazángyártók mért adataiból származó középértékek. kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). Üzem földgáz H,-gyel λ = 1,14 az égő teljes terhelésénél (CO 2 földgáz H = 10,5%) - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/-0,09%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. Füstgázoldali ellenállás diagram (3000) (4000) (5000) (6000) Gázoldali ellenállás (mbar) Kazánteljesítmény (kw) 2-79

80 Hoval Max-3 ( ) Méretek Hoval Max-3 ( ) (Méretek mm-ben) Nézet A A vezérlés bal és jobb oldalra is szerelhető 1 Kazán elõremenõ PN 16 (3000,4000) (5000,6000) (3000,4000) (5000,6000) 2 Kazán visszatérõ PN isztítónyílás Füstgázgyûjtõ-tisztítócsonk / ürítõcsonk DN 200 DN 250 DN 200 DN 250 Ürítõcsonk PN 16 5 merülõhüvely Biztonsági szelep csonk PN 16 R 1½" R ¾" x 120 kazán elõremenõ (3000,4000) DN 80 (5000,6000) DN Kémlelőüveg 8A Kémlelőüveg (opcionális) 9 Füstgázcsonk ípus B L H H1 H2 D Di/Da H3 H4 H5 H6 L1 L2 L3 L4 A A1 A2 A3 (3000) (4000) (5000) (6000) / / / / Az égõ szerelési méretei Peremcsavarozás Max-3 (3000,4000) 6 x M16 Peremcsavarozás Max-3 (5000,6000) 8 x M16 üzeléstechnikaoi adatok 2-80 ípus A B C D E F G K L (3000) (4000) (5000) (6000)

81 Hoval Max-3 ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. A vízminőséget évente legalább egyszer (ha a gyártó nem írja elő gyakrabban) el len őrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN és VDI 2035 előírások szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol az oxigénbevitel időszakos (pl. gyakori újratöltés szükséges) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Vízminőségi irányelvek recirkulációk kazánokhoz (nagyvízterű kazánok) Megengedett üzemi nyomás bar > 0,5 <= 25 Általános követelmények színtelen, lebegő és habképző anyagoktól mentes ph-érték 25 C-nál 9-11,5 Vezetőképesség 25 C-nál µs/cm < 1500 Földfémek mennyisége (Ca + mmol/l < 0,02 Mg) 1 dh < 0,112 fh < 0,19 Savkapacitás KS 8,2 2 (p-érték) mmol/l 1-5 Kovasav (SiO 2 ) mg/l < 100 Foszfát (P 2 O 4 ) 3 mg/l 5-10 Natriumsulfit (Na 2 SO 3 ) 3 mg/l 5-10 Vas mg/l < 0,2 Vörösréz mg/l < 0,1 1 Korábban dh-ben megadott, átszámítás: 1 mmol/l = 5,6 dh (német keménység) 2 Korábban p-értékként megadott, átszámítás KS 8,2 1 = p-érték 1 3 Bizonyítás csak akkor szükséges, ha vegyszeradagolást alkalmaznak. A következő értéket a berendezés működése alatt nem kell folyamatosan bizonyítani: kovasav (SiO 2 ) 2-81

82 Hoval Max-3 ( ) ervezési szempontok A kazán helyigénye A füstgázgyűjtő tisz títónyílása jól hoz zá fér hetõk legyen. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. A közdarabot csavarokkal és tömítéssel az égőgyártó szállítja. - A vezetékeket úgy kell elhelyezni, hogy a kazánajtó kompletten nyitható legyen. - Ahhoz, hogy a kazán ajtó 90 -kal balra vagy jobbra elfordítható legyen, a csatlakozásoknak legyenek rugalmasak és elegendően nagy hurokkal legyen az égőhöz vezetve. - A kazánajtó tûzálló falazata és az égõcsõ közötti rést hõszigetelõ paplannal töl tse ki. Az égő cső és csuklós perem között teret szigetelje. Hűtéshez és a kazán kémlelőüvegének tisztántartásához a hűtőlevegőhöz az égőtől az ellenőrző üvegig egy vezetéket kell elhelyezni (az égőgyártó szállítja). kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. D < 2D 2 x D 1D Kéményberendezés - A kéményberendezésnek víztömörnek, sav állónak és > 200 C égéstermékhõmérsékletre engedélyezettnek kell lennie. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõírá sa inak megfelelõen kell elvégeznie. - A keresztmetszet kiszámításának alapja az EN és EN A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. - Ajánlott egy melléklevegő-csappantyú beépítése a kéményhuzat határolására. D Elektromos csatlakozás - Vezérlő feszültség 1 x 230 V Égőmotor 1 x 230 V / 3 x 400 V. - Az égőt a kazán szabványos csatlakozóira csatlakoztassa. - Az égővezetéket annyira rövidítse meg, hogy az égő kifordításakor a hálózati csatlakozót ki kelljen húzni. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - 1 méternél hosszabb füstcsatorna esetén azt hõszigeteléssel kell ellátnia. - A füstcsövet úgy kell a kéménybe csat lakoz tatnia, hogy a kéménybõl a kondenzvíz ne juthasson a kazánba. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé Kondenzátum-elvezetés a kazánból - Hideg kazán üzembe helyezése során óhatatlanul keletkezik kondenzátum a kazán belsejében. Ez a kazán aljában (füstgázgyűjtő) gyűlik össze, s a kazán felmelegedésével elpárolog. - Ezért a kazánt hálózati csatlakoztatás nélkül indítsa be, hogy a lehető leghamarabb elérje a kondenzációs hőmérsékleti küszöböt (kb. 55 C) - Szükség esetén a keletkező kondenzátum a füstgázgyűjtőcső tisztító csonkján keresztül elvezethető (égőindítás előtt az elvezető csonkról a kupakot távolítsa el, golyóscsapot és hőálló elvezető csövet csatlakoztasson). Figyelem! - Amikor a kondenzátumot elvezeti, biztosít ania kell, hogy a kazánházba ne kerüljön füstgáz (a golyóscsapot ne tartsa folyamatosan nyitva, hanem a kon denzátumot szakaszosan vezesse el) - A kondenzátum-elvezetésnél tartsa be a vonatkozó helyileg előírásokat! - Amint a kazán elérte a saját minimum hőmérsékletét, és ez a visszatérő-visszakeveréssel stabilan tartható, az égőt rövid időre kapcsolja ki, és a zárókupakot szerelje vissza az ürítőnyílásra. - Az ürítőnyílás nem folyamatos kondenzelvezetés céljára szolgál, gyakori kondenzáció ezen a helyen nem megengedett. 2-82

83 Hoval Max-3 condens ( ) ipari melegvízkazánok olaj- és gázüzemre ermékleírás Hoval Max-3 condens ( ) kondenzációs olaj-/gázkazán Felépítés Simacsöves, háromhuzamú acéllemez kazán és beépített füstgázhőcserélő, acélkeretre készre szerelve Kénszegény fűtőolaj EL (kéntartalom < 50 ppm), földgáz H, valamint folyékonygáz tüzelésre belső füstgáz-cirkulációval Jobbra kifordítható kazánajtók Kémlelőnyílás a kazánajtókon 100 mm-es kőzetgyapot paplan szigetelésa kazántesten és a füstgázhőcserélőn Komplett burkolattal, alumínium borítással Füstgáz csatlakozócsonkok hátul A fűtési elő remenő- és visszatérő csonk felfelé A szabályozó tartója standard kivitelnél a kazán jobb oldalán Igény szerinti kivitel Kazánszigetelés felerősítése a helyszínen Balra kifordítható kazánajtó (Kérem, rendeléskor jelezze!) A szabályozó tartója a kazán bal oldalán (Kérem, rendeléskor jelezze!) Helyszíni szerelés Villamos csatlakozás az égőhöz Kazánhőmérő és -manométer Szállítás A kazán készre szerelve és burkolattal ellátva A tartozékok külön cso magolva ípussorozat Max-3 condens Földgáz H ípus Fűtő teljesítmén 30 C-os visszatérő kw (3000) (4000) (5000) (6000) Kazánengedély CE 0036 nyomástartó berendezésekre vonatkozó irányelvek szerint 2014/68/EU ípussorozat Max-3 condens Fűtőolaj EL ípus Fűtő teljesítmén 30 C-os visszatérő kw (3000) (4000) (5000) (6000)

84 Hoval Max-3 condens ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-84

85 Hoval Max-3 condens ( ) Cikkszámok Hoval Max-3 condens olaj-/gázkazán ( ) Cikkszám Háromhuzamú acéllemez kazán olaj vagy gázüzemre, beépített füstgáz-hőcserélővel Acélkeretre szerelve, kompletten szigetelve és burkolattal ellátva Max-3 ípus eljesítmény Üzemi nyomás 30 C-os visszatérő/ földgáz kw bar (3000) (3000) (4000) (4000) (5000) (6000) Szállítási idő külön kérésre! Konzol kazánvezérléshez Konzol opronic E E/E13.4, opronic E/ E13.5, 2.2 és 0.2 vezérlés a kazán jobb vagy bal oldalára történő szereléséhez Katalogbilder Konsole 2-Max-3 ( ) / AMPA 2-85

86 Hoval Max-3 condens ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

87 Hoval Max-3 condens ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet 2-87

88 Hoval Max-3 condens ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-88

89 Hoval Max-3 condens ( ) Cikkszámok artozékok Cikkszám Duo-Limistat Dupla hőmérő hőmérséklet-szabályozóval C, Biztonsági hőmérséklet határoló C és merülőhüvely ½" 150 mm, ípus /362/2118 G 150 ½" Figyelem! Max-3 condens kazánnál a füstgáz-hőcserélő védelméhez egy további Duo Limistat-ot is be kell építeni a füstgáz hőcserélőbe. Füstgázhőmérő mit Schleppzeiger Ø 5/ 80x150 mm (helyszíni szereléssel) Kijelzési tartomány C hogy az alap alatt a bázis vasúti a kazánt. A zaj és a vibráció továbbítását. Állítsa be a 10 vibrátorok Anyaga: gumi Keresztmetszet: 80/50 mm Méret: L800 Hosszúság: 800 mm Rezgéscsillapító kazánalátét, talpsínek alá Zaj és rezgés ellen, gumiból, A készlet 10 db-ból áll keresztmetszet 80/50 mm Max-3 condes Szett Hossz ípus (db) mm db Szolgáltatások Kötelező üzembe helyezés Max-3 condens ( ) 2-89

90 Hoval Max-3 condens ( ) Műszaki adatok Max-3 condens ( ) földgáz H-hoz ípus (3000) (4000) (5000) (6000) üzelőanyag földgáz H földgáz H földgáz H földgáz H Névleges hőteljesítmény 80/60 C-on kw Névleges hőteljesítmény 80/30 C-on kw Hőteljesítmény-tartomány 80/60 C-on kw Hőteljesítmény-tartomány 80/30 C-on kw üzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 2 C Minimális üzemi kazánhõmérséklet C lásd az üzemi feltételek táblázatában (lent) Minimális visszatérõ hõmérséklet (közvetlenül a kazába a füstgáz-hőcserélő után) C lásd az üzemi feltételek táblázatában (lent) Biztonsági hõmérséklethatárolás beállítása (vízoldali) 3 C Üzemi-/próbanyomás bar 6/9,6 6/9,6 10/16 10/16 Üzemi-/próbanyomás (opció) bar 10/16 10/ Kazán hatásfok teljes terhelésnél 80/60 C-on % 95,1/85,7 95,3/85,8 95,0/85,6 95,3/85,9 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok teljes terhelésnél 80/30 C-on % 100,2/90,3 100,5/90,6 100,3/90,4 100,8/90,8 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok 30%-os rész terhelésnél és % 107,9/97,2 106,7/96,1 107,5/96,8 107,0/96,4 27 C-os visszatérő hőmérsékletnél, EN 303 szerint (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Hatásfok 75/60 C-on (DIN 4702/8) (H i fűtőértékre / H s kondenzációs értékre vonatkozik) % 106,9/96,3 106,4/95,9 107,3/96,7 106,7/96,1 Készenléti veszteség qb 70 C-on Watt Füstgázhőmérséklet névleges teljesítménynél 80/60 C C Füstgázoldali ellenállás névleges teljesítménynél mbar 16,5 17,2 16,4 16,6 (földgáz H, 10,5% CO 2 ), 500 m tengerszint felett (tolerancia ± 20%) Füstgáz-tömegáram névleges teljesítménynél (földgáz H, 10,5% CO 2 ) kg/h Átfolyási ellenállás - fűtőkazán 1 z-érték 0,001 0,001 0,0004 0,0004 Átfolyási ellenállás - füstgázhőcserélő z-érték 0,008 0,011 0,014 0,017 Kazán-víztérfogatáram 10 K-nél m³/h Kazán-víztérfogatáram 20 K-nél m³/h Füstgázhőcserélő min. térfogatárama m³/h 3,2 4,4 6,1 6,8 60 C-os visszatérő hőmérsékletnél Füstgázhőcserélő min. térfogatárama 30 C-os visszatérő hőmérsékletnél m³/h 4,3 5,9 7,8 9,2 Kazán víztartalma (füstgázhőcserélővel) l Kazántest és füstgázhőcserélő szigetelése mm ömeg (burkolattal) 6/9,6 bar üzemi-/próbanyomásnál kg /16 bar üzemi-/próbanyomásnál kg űztér belső átmérője mm űztér hossza (meghosszabítással a fordítókamrába, fordítókamra hosszának a fele) űztér térfogata m³ 2,186 2,891 3,602 4,271 Méretek lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa Kazán átfolyási ellenállása, mbar-ban = érfogatáram (m 3 /h) 2 x z 2 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 3 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. Üzemi feltételek üzelőanyag Fűtőolaj EL Földgáz H min. kazánhőmérséklet C min. visszatérő-hőmérséklet 1) C Visszatérő-hőfoktartás 1) igen igen 1) kazán visszatérőbe történő belépés előtt 2-90

91 Hoval Max-3 condens ( ) Műszaki adatok Max-3 condens ( ) kénszegény fűtőolaj EL-hez (kéntartalom < 50 ppm) ípus (3000) (4000) (5000) (6000) üzelőanyag Fűtőolaj EL Fűtőolaj EL Fűtőolaj EL Fűtőolaj EL Névleges hőteljesítmény 80/60 C-on kw Névleges hőteljesítmény 80/30 C-on kw Hőteljesítmény-tartomány 80/60 C-on kw Hőteljesítmény-tartomány 80/30 C-on kw üzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 2 C Minimális üzemi kazánhõmérséklet C lásd az üzemi feltételek táblázatában (lent) Minimális visszatérõ hõmérséklet (közvetlenül a kazába a füstgáz-hőcserélő után) C lásd az üzemi feltételek táblázatában (lent) Biztonsági hõmérséklethatárolás beállítása (vízoldali) 3 C Üzemi-/próbanyomás bar 6/9,6 6/9,6 10/16 10/16 Üzemi-/próbanyomás (opció) bar 10/16 10/ Kazán hatásfok teljes terhelésnél 80/60 C-on % 95,1/89,7 95,3/89,9 95,0/89,6 95,3/89,9 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok teljes terhelésnél 80/30 C-on % 98,4/92,8 98,6/93,0 98,3/92,7 98,8/93,2 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok 30%-os rész terhelésnél és % 102,2/96,4 102,0/96,2 102,8/97,0 102,3/96,5 27 C-os visszatérő hőmérsékletnél, EN 303 szerint (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Hatásfok 75/60 C-on (DIN 4702/8) (H i fűtőértékre / H s kondenzációs értékre vonatkozik) % 101,2/95,5 101,7/95,9 102,6/96,8 101,0/95,3 Készenléti veszteség qb 70 C-on Watt Füstgázhőmérséklet névleges teljesítménynél 80/60 C C Füstgázoldali ellenállás névleges teljesítménynél mbar 16,5 17,2 16,4 16,6 (földgáz H, 12,5 % CO 2 ), 500 m tengerszint felett (tolerancia ± 20%) Füstgáz-tömegáram névleges teljesítménynél (földgáz H, 12,5 % CO 2 ) kg/h Átfolyási ellenállás - fűtőkazán 1 z-érték 0,001 0,001 0,0004 0,0004 Átfolyási ellenállás - füstgázhőcserélő z-érték 0,008 0,011 0,014 0,017 Víztérfogatáram 10 K-nél m³/h Víztérfogatáram 20 K-nél m³/h Füstgázhőcserélő min. térfogatárama m³/h 3,2 4,4 6,1 6,8 60 C-os visszatérő hőmérsékletnél Füstgázhőcserélő min. térfogatárama 30 C-os visszatérő hőmérsékletnél m³/h 3,4 4,7 6,1 7,2 Kazán víztartalma (füstgázhőcserélővel) l Kazántest és füstgázhőcserélő szigetelése mm ömeg (burkolattal) 6/9,6 bar üzemi-/próbanyomásnál kg /16 bar üzemi-/próbanyomásnál kg űztér belső átmérője mm űztér hossza (meghosszabítással a fordítókamrába, fordítókamra hosszának a fele) űztér térfogata m³ 2,186 2,891 3,602 4,271 Méretek lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa Kazán átfolyási ellenállása, mbar-ban = érfogatáram (m 3 /h) 2 x z 2 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 3 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C. Üzemi feltételek üzelőanyag Fűtőolaj EL Földgáz H min. kazánhőmérséklet C min. visszatérő-hőmérséklet 1) C Visszatérő-hőfoktartás 1) igen igen 1) kazán visszatérőbe történő belépés előtt 2-91

92 Hoval Max-3 condens ( ) Műszaki adatok a) A füstgázhőcserélő-teljesítmény átszámítása csökkentett kazánteljesítménynél és megváltozott belépő vízhőmérsékletnél a füstgázhőcserélőbe b) Füstgáz-hőmérséklet a füstgázhőcserélő után csökkentett kazánteljesítménynél Hőcserélő-teljesítménye kazán teljes terhelésénél és 30 C-os belépő víz hőmérsékletnél A füstgázhőcserélő névleges teljesítménye csökkentett kazánteljesítménynél, illetve megváltozott belépő vízhőmérsékletnél Kép 1: Átszámítási tényező a tényleges hőcse rélő-teljesítmény kiszámításához 30 C-os belépő vízhőmérsékletre vonatkoztatva 1 Max-3 condens (3000)(4000)(5000)(6000) földgáz (H) kw extrakönnyű kw fűtőolaj A hőcserélő névleges teljesítménye csökkentett kazánteljesítménynél, illetve megváltozott belépő vízhőmérsékletnél hozzávetőlegesen az alábbiak szerint számítható ki. ényleges működéshez igazított teljesítményre ~ átszámítási tényező az 1-es kép táblázatából x átszámítási tényező a 2-es képből x hőcserélő teljes terheléses teljesítménye Példa Max-3 condens (4000) kazán kazán max. teljesítménye = 4800 kw kívánt teljesítmény = 3500 kw megfelel 3500 kw / 4800 kw = a névleges teljesítmény 73%-a belépő vízhőmérséklet a hőcserélőbe = 40 C Leolvasás az 1-es és 2-es képből javítási tényező csökkentett teljesítményhez az 1-es képből = 0,70 javítási tényező megemelt belépő vízhőmérséklethez a 2-es képből = 0,85 hőcserélő-teljesítmény katalógusadatai 30 C-nál = 483 kw Eredmény a fenti képlet szerint: ényleges teljesítmény = ~0,70 x 0,85 x 483 = ~287 kw Kazán-/hőcserélő-kombináció aktuális, össz hőteljesítménye = 3500 kw kw = ~3787 kw Javítási Korrekturfaktor tényező Kesselleistung Kazánteljesítmény % % Kép 2: Átszámítási tényező a hőcserélőteljesítmény kiszámításához különböző belépő vízhőmérsékletnél Korrekturfaktor Javítási tényező Wassertemperatur Hőcserélő belépő Eintritt vízhőmérséklete Wärmetauscher C C Kép 3: Füstgáz-hőmérséklet a kazánteljesítmény és a füstgázhőcserélőbe a belépő vízhőmérséklet (30, ill. 60 C) (kazánméret középértéke) függvényében Füstgázhőmérséklet Abgastemperatur C ( C) Vízhőmérséklet 30 C (füstgázhőcserélő-belépés) Vízhőmérséklet 60 C (füstgázhőcserélő-belépés) Kesselleistung Kazánteljesítmény in % % 2-92

93 Hoval Max-3 condens ( ) Füstgáz-teljesítménydiagram Égéstermék-hõmérséklet diagram 135 (5000) (3000) (4000) (6000) Füstgáz-hőmérséklet ( C) Füstgázoldali ellenállás diagram Kazánteljesítmény (kw) A megadott adatok különböző kazángyártók mért adataiból származó középértékek. kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). Üzem földgáz H,-gyel λ = 1,14 az égő teljes terhelésénél (CO 2 földgáz H = 10,5%) - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/-0,09%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. Gázoldali ellenállás (mbar) 18 (4000) 17 (3000) (5000) (6000) Kazánteljesítmény (kw) kw = Kazánteljesítmény, 80 C-os elõremenõ és 60 C-os visszatérõ esetén mbar = Fűtőgázoldali ellenállás λ = 1,14 (földgáz H: CO 2 = 10,5%), 500 m tengerszint felett (tolerancia ± 20%) 2-93

94 Hoval Max-3 condens ( ) Füstgáz-teljesítménydiagram Égéstermék-hõmérséklet diagram 118 (5000) (3000) (4000) (6000) 106 Füstgáz-hőmérséklet ( C) Kazánteljesítmény (kw) A megadott adatok különböző kazángyártók mért adataiból származó középértékek. kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 30 C-os visszatérõ esetén (DIN 4702 szerint). Üzem földgáz H,-gyel λ = 1,14 az égő teljes terhelésénél (CO 2 földgáz H = 10,5%) - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/-0,09%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. 2-94

95 Hoval Max-3 condens ( ) Méretek Hoval Max-3 condens ( ) (Méretek mm-ben) Nézet A 1 Kazán elõremenõ PN 16 (3000,4000) (5000,6000) (3000,4000) (5000,6000) DN 200 DN 250 DN 200 DN Kazán visszatérõ PN isztítónyílás Füstgázgyûjtõ-tisztítócsonk / ürítõcsonk Ürítõcsonk PN 16 R 1½" 5 merülõhüvely R ¾" x 120 kazán elõremenõ 7 Biztonsági szelep csonk PN 16 (3000,4000) (5000,6000) DN 80 DN A Kémlelőüveg Kémlelőüveg (opcionális) Füstgázcsonk Füstgázhőcserélő Füstgázhőcserélő csatlakozásai PN 16 (3000,4000) (5000,6000) DN 150 DN 200 ípus B L H H1 H2 D Di/Da H3 H4 H5 H6 L1 L2 L3 L4 A A1 A2 A3 (3000) (4000) (5000) (6000) / / / / Az égõ szerelési méretei Peremcsavarozás Max-3 condens (3000,4000) 6 x M16 Peremcsavarozás Max-3 condens (5000,6000) 8 x M16 üzeléstechnikaoi adatok ípus A B C D E F G K L (3000) (4000) (5000) (6000)

96 Hoval Max-3 condens ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. A vízminőséget évente legalább egyszer (ha a gyártó nem írja elő gyakrabban) el len őrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN és VDI 2035 előírások szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol az oxigénbevitel időszakos (pl. gyakori újratöltés szükséges) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Vízminőségi irányelvek recirkulációk kazánokhoz (nagyvízterű kazánok) Megengedett üzemi nyomás bar > 0,5 <= 25 Általános követelmények színtelen, lebegő és habképző anyagoktól mentes ph-érték 25 C-nál 9-11,5 Vezetőképesség 25 C-nál µs/cm < 1500 Földfémek mennyisége (Ca + Mg) 1 mmol/l < 0,02 dh < 0,112 fh < 0,19 Savkapacitás KS 8,2 2 (p-érték) mmol/l 1-5 Kovasav (SiO 2 ) mg/l < 100 Foszfát (P 2 O 4 ) 3 mg/l 5-10 Natriumsulfit (Na 2 SO 3 ) 3 mg/l 5-10 Vas mg/l < 0,2 Vörösréz mg/l < 0,1 1 Korábban dh-ben megadott, átszámítás: 1 mmol/l = 5,6 dh (német keménység) 2 Korábban p-értékként megadott, átszámítás KS 8,2 1 = p-érték 1 3 Bizonyítás csak akkor szükséges, ha vegyszeradagolást alkalmaznak. A következő értéket a berendezés működése alatt nem kell folyamatosan bizonyítani: kovasav (SiO 2 ) 2-96

97 Hoval Max-3 condens ( ) ervezési szempontok A kazán helyigénye A füstgázgyűjtő tisz títónyílása jól hoz zá fér hetõk legyen. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. A közdarabot csavarokkal és tömítéssel az égőgyártó szállítja. - A vezetékeket úgy kell elhelyezni, hogy a kazánajtó kompletten nyitható legyen. - Ahhoz, hogy a kazán ajtó 90 -kal balra vagy jobbra elfordítható legyen, a csatlakozásoknak legyenek rugalmasak és elegendően nagy hurokkal legyen az égőhöz vezetve. Az égő cső és csuklós perem között teret szigetelje. Hűtéshez és a kazán kémlelőüvegének tisztántartásához a hűtőlevegőhöz az égőtől az ellenőrző üvegig egy vezetéket kell elhelyezni (az égőgyártó szállítja). Elektromos csatlakozás - Vezérlő feszültség 1 x 230 V Égőmotor 1 x 230 V / 3 x 400 V. - Az égőt a kazán szabványos csatlakozóira csatlakoztassa. - Az égővezetéket annyira rövidítse meg, hogy az égő kifordításakor a hálózati csatlakozót ki kelljen húzni. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. D < 2D 2 x D 1D Kéményberendezés - A füstgázelvetés csak bevizsgált és megengedett füstgázvezetékkel történhet - A kéményberendezésnek víztömörnek, korrózió-, illetve sav állónak és > 200 C égéstermék-hõmérsékletre engedélyezettnek kell lennie. - A füstgázvezeték legyen alkalmas túlnyomásos üzemhez. - A füstgázvezetéket emelkedéssel csat lakoz tassa a kéménybe, hogy a keletkező kondenzvíz ne juthasson vissza a füstgázhőcserélőbe. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõírá sa inak megfelelõen kell elvégeznie. - A keresztmetszet kiszámításának alapja az EN és EN A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. D Kondenzátum elvezetés - artsa be a kondenzátum központi szennyvízcsatornába történő elvezetésére vonatkozó előírásokat. - Az égéstermék-elvezetőből a kondenzátumot a kazán hőcserélőjén keresztül lehet elvezetni. Az égéstermékelvezetőrendszernél kondenzátumgyűjtő nem szükséges. A kéménylábakon a megfelelő kondenzvíz-elvezetést biztosítani kell. - A kazán kondenzátum elvezetéséhez egy szifont építsen be (nem a szállítási terjedelem része). Kondenzátum-elvezetés a kazánból - Hideg kazán üzembe helyezése során óhatatlanul keletkezik kondenzátum a kazán belsejében. Ez a kazán aljában (füstgázgyűjtő) gyűlik össze, s a kazán felmelegedésével elpárolog. - Ezért a kazánt hálózati csatlakoztatás nélkül indítsa be, hogy a lehető leghamarabb elérje a kondenzációs hőmérsékleti küszöböt (kb. 55 C) - Szükség esetén a keletkező kondenzátum a füstgázgyűjtőcső tisztító csonkján keresztül elvezethető (égőindítás előtt az elvezető csonkról a kupakot távolítsa el, golyóscsapot és hőálló elvezető csövet csatlakoztasson). Figyelem! - Amikor a kondenzátumot elvezeti, biztosít ania kell, hogy a kazánházba ne kerüljön füstgáz (a golyóscsapot ne tartsa folyamatosan nyitva, hanem a kon denzátumot szakaszosan vezesse el) - A kondenzátum-elvezetésnél tartsa be a vonatkozó helyileg előírásokat! - Amint a kazán elérte a saját minimum hőmérsékletét, és ez a visszatérő-visszakeveréssel stabilan tartható, az égőt rövid időre kapcsolja ki, és a zárókupakot szerelje vissza az ürítőnyílásra. - Az ürítőnyílás nem folyamatos kondenzelvezetés céljára szolgál, gyakori kondenzáció ezen a helyen nem megengedett. Hidraulikai bekötés Ha füstgáz hőcserélőt egy elkülönített szabályozási- és/vagy szivattyúkörbe építjük, akkor ezt legalább egy biztonsági termosztáttal (beépítése közvetlenül a füstgázhőcserélő vízkilépésébe, illetve utána), és egy biztonsági szeleppel kell felszerelni. A biztonsági szelepes kivitel speciálisan abban az esetben kell, amikor ez a kör kiiktatható. 2-97

98 2-98

99 Hoval Max-3 condens E ( ) ipari melegvízkazánok olaj- és gázüzemre ermékleírás Hoval Max-3 condens ( ) kondenzációs olaj-/gázkazán Felépítés Simacsöves, háromhuzamú acéllemez kazán és beépített füstgázhőcserélő, acélkeretre készre szerelve Kénszegény Öko-fűtőolaj EL (kéntartalom < 50 ppm) SN szerint és földgáz H, valamint folyékonygáz tüzelésre belső füstgáz-cirkulációval Jobbra kifordítható kazánajtók Kémlelőnyílás a kazánajtókon 100 mm-es kőzetgyapot paplan szigetelésa kazántesten és a füstgáz-hőcserélőn Komplett burkolattal, alumínium borítással Füstgáz csatlakozócsonkok hátul A fűtési elő remenő- és visszatérő csonk felfelé A szabályozó tartója standard kivitelnél a kazán jobb oldalán Igény szerinti kivitel Kazánszigetelés felerősítése a helyszínen Balra kifordítható kazánajtó (Kérem, rendeléskor jelezze!) A szabályozó tartója a kazán bal oldalán (Kérem, rendeléskor jelezze!) Helyszíni szerelés Villamos csatlakozás az égőhöz Kazánhőmérő és -manométer Szállítás A kazán készre szerelve és burkolattal ellátva A tartozékok külön cso magolva ípussorozat Max-3 condens E Földgáz H ípus Fűtő teljesítmén 30 C-os visszatérő kw (3000) (4000) (5000) (6000) ípussorozat Max-3 condens E Öko-fűtőolaj EL ípus Fűtő teljesítmén 30 C-os visszatérő kw (3000) (4000) (5000) (6000) Kazánengedély CE 0036 nyomástartó berendezésekre vonatkozó irányelvek szerint 2014/68/EU 2-99

100 Hoval Max-3 condens E ( ) ermékleírás Kazánvezérlés opronic E/E13.4 szabályozóval Max. üzemi hőmérséklet 90 C Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Villamosszekrénybe építhető modulok száma: - 1 modulbővítő és 2 szabályozó modul vagy - 1 szabályozó modul és 2 modulbővítő vagy - 3 szabályozó modul A hőtermelő alapmodulra (E_WEZ) max. 1 bővítőmodul csatlakoztatható! ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) Szállítás Kazán kapcsolótábla külön csomagolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra Kazánvezérlés opronic E/E13.5 szabályozóval Max. üzemi hőmérséklet 105 C Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a biztonsági hőmérséklet-határoló 120 C Szállítás Kazánvezérlés külön szállítva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2.2 termosztatikus kazán alapvezérlés opronic E szab. nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, lehetőség indirekt HMV-készítésre vagy fűtési parancsra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 110 C Égőterhelés-váltókapcsoló Nyári/téli üzemmód átváltás 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Kazán és égő zavarjelzés Szabványos összekötőkészlet égőhöz (vezetékkel és csatlakozóval) Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 0.2 termosztatikus kazán alapvezérlés Külső kazánvezérléshez opronic E nélküli berendezéshez Egyedi kapcsolásokra Főkapcsoló "I/O" Biztonsági hőmérséklet-határoló 120 C Csak csökkentett üzemi nyomásnál alkalmazható: Uno-3 ( ): 3 bar, Uno-3 ( ): 4 bar 3 kazánhőmérséklet szabályozó C - hőm. szabályozó fűtés-alapterheléshez - hőmérséklet szabályozó teljes terheléshez - hőmérséklet szabályozó HMVkészítéshez Égő-összekötőkészlet nélkül Igény szerinti kivitel 2 db égő üzemóra számláló beépítve 2 db égő üzemóra és égőindítás számláló beépítve Füstgáz termométer, 4 m kapilláris cső Szállítás A kazán kapcsolótábla külön cso magolva Helyszíni szerelés A kapcsolótábla kazánra történő szerelése jobb vagy bal oldalra 2-100

101 Hoval Max-3 condens E ( ) Cikkszámok Hoval Max-3 condens E olaj-/gázkazán ( ) Cikkszám Háromhuzamú acéllemez kazán olaj vagy gázüzemre, beépített füstgáz-hőcserélővel Acélkeretre szerelve, kompletten szigetelve és burkolattal ellátva Max-3 ípus eljesítmény Üzemi nyomás 30 C-os visszatérő/ földgáz kw bar (3000) (3000) (4000) (4000) (5000) (6000) Szállítási idő külön kérésre! Konzol kazánvezérléshez Konzol opronic E E/E13.4, opronic E/ E13.5, 2.2 és 0.2 vezérlés a kazán jobb vagy bal oldalára történő szereléséhez Katalogbilder Konsole 2-Max-3 ( ) / AMPA 2-101

102 Hoval Max-3 condens E ( ) Cikkszámok Kazánvezérlés opronic E szabályozóval Kazánvezérlés opronic E/E13.4 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Maximális üzemi hőmérséklet 90 C Cikkszám Beépített fűtésszabályozó 1 közvetlen fűtési körhöz 1 kevertkörhöz HMV-termeléshez Bivalens- és kaszkádmenedzsmenthez Opcionálisan bővíthető max. 1 db modulbővítővel: fűtési modulbővítő vagy hőegyensúly modulbővítő vagy univerzális modulbővítő Opcionálisan a hálózatba max. 16 szabályozómodul köthető (pl. szolármodul) A következőkből áll. Villamosszekrény Kezelőfelület opronic E kezelőmodul opronic E hőtermelő alapmodul Olaj-funkcióautomata OFA-200 Biztonsági hőmérséklet-határoló Komplett égővezeték, 2-fokozatú, L = 5,0 m 1 db külsőhőmérséklet-érzékelő AF/2P/K F/2P/5/6/S1 merülő érzékelő csatlakozóval, L = 5,0 m ALF/2P/4//S1 berendezésérzékelő csatlakozóval, L = 4,0 m Kazánvezérlés opronic E/E13.5 szabályozóval kazánra történő oldalsó szereléshez, jobb vagy bal oldalra. Kivitelben megegyezik a opronic E/E13.4 szabályozóval, csak a maximális üzemi hőmérséklet 105 C ermosztatikus kazán alapvezérlés Kazán alapvezérlés 2.2 Max. üzemi hőmérséklet 90 C opronic E nélküli berendezéshez 2-fokozatú égő közvetlen szabályozásához, szabványos összekötőkészlettel az égőhöz lehetőség indirekt HMV-készítésre vagy fűtési parancsra - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval Kazán alapvezérlés 0.2 Maximális üzemi hőmérséklet 105 C Külső kazánvezérléshez opronic nélküli berendezéshez Egyedi kapcsolásokra égő-összekötőkészlet nélkül - beépített égő üzemóra és égőindítás számláló nélkül - 2 db beépített égő üzemóra számlálóval db beépített égő üzemóra és égőindítás számlálóval artozék kazánvezérléshez, termosztáttal (opronic fûtésszabályozó nélkül) Füstgáz-termométer, 4 m kapilláris cső

103 Hoval Max-3 condens E ( ) Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A megfelelő áramlásérzékelőt (impulzusadó) feltétlenül rendelnie kell! opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet 2-103

104 Hoval Max-3 condens E ( ) Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 2-104

105 Hoval Max-3 condens E ( ) Cikkszámok artozékok Cikkszám Duo-Limistat Dupla hőmérő hőmérséklet-szabályozóval C, Biztonsági hőmérséklet határoló C és merülőhüvely ½" 150 mm, ípus /362/2118 G 150 ½" Figyelem! Max-3 condens kazánnál a füstgáz-hőcserélő védelméhez egy további Duo Limistat-ot is be kell építeni a füstgáz hőcserélőbe. Füstgázhőmérő mit Schleppzeiger Ø 5/ 80x150 mm (helyszíni szereléssel) Kijelzési tartomány C hogy az alap alatt a bázis vasúti a kazánt. A zaj és a vibráció továbbítását. Állítsa be a 10 vibrátorok Anyaga: gumi Keresztmetszet: 80/50 mm Méret: L800 Hosszúság: 800 mm Rezgéscsillapító kazánalátét, talpsínek alá Zaj és rezgés ellen, gumiból, A készlet 10 db-ból áll keresztmetszet 80/50 mm Max-3 condes E Szett Hossz ípus (db) mm db Szolgáltatások Kötelező üzembe helyezés Max-3 condens ( ) 2-105

106 Hoval Max-3 condens E ( ) Műszaki adatok Max-3 condens E ( ) földgáz H-hoz ípus (3000) (4000) (5000) (6000) üzelőanyag Földgáz H Földgáz H Földgáz H Földgáz H Névleges hőteljesítmény 80/60 C-on kw Névleges hőteljesítmény 80/30 C-on kw Hőteljesítmény-tartomány 80/60 C-on kw Hőteljesítmény-tartomány 80/30 C-on kw üzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 2 C Minimális üzemi kazánhõmérséklet C lásd az üzemi feltételek táblázatában (lent) Minimális visszatérõ hõmérséklet (közvetlenül a kazába a füstgáz-hőcserélő után) C lásd az üzemi feltételek táblázatában (lent) Biztonsági hõmérséklethatárolás beállítása (vízoldali) 3 C Üzemi-/próbanyomás bar 6/9,6 6/9,6 10/16 10/16 Üzemi-/próbanyomás (opció) bar 10/16 10/ Kazán hatásfok teljes terhelésnél 80/60 C-on % 97,1/87,5 97,1/87,5 97,1/87,5 97,2/87,5 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok teljes terhelésnél 80/30 C-on % 104,8/94,4 104,7/94,4 104,9/94,5 105,0/94,6 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok 30%-os rész terhelésnél és % 108,4/97,7 108,2/97,5 109,0/98,2 108,5/97,7 27 C-os visszatérő hőmérsékletnél, EN 303 szerint (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Hatásfok 75/60 C-on (DIN 4702/8) (H i fűtőértékre / H s kondenzációs értékre vonatkozik) % 107,4/96,8 107,9/97,2 108,8/98,0 108,2/97,5 Készenléti veszteség qb 70 C-on Watt Füstgázhőmérséklet névleges teljesítménynél 80/60 C C Füstgázoldali ellenállás névleges teljesítménynél mbar 12,2 13,4 12,0 12,8 (földgáz H, 10,5% CO 2 ), 500 m tengerszint felett (tolerancia ± 20%) Füstgáz-tömegáram névleges teljesítménynél (földgáz H, 10,5% CO 2 ) kg/h Átfolyási ellenállás - fűtőkazán 1 z-érték 0,001 0,001 0,0004 0,0004 Átfolyási ellenállás - füstgázhőcserélő z-érték 0,01 0,016 0,018 0,024 Kazán-víztérfogatáram 10 K-nél m³/h Kazán-víztérfogatáram 20 K-nél m³/h Füstgázhőcserélő min. térfogatárama m³/h 3,5 4,6 6,5 7,1 60 C-os visszatérő hőmérsékletnél Füstgázhőcserélő min. térfogatárama 30 C-os visszatérő hőmérsékletnél m³/h 5,0 6,7 9,0 10,3 Kazán víztartalma (füstgázhőcserélővel) l Kazántest és füstgázhőcserélő szigetelése mm ömeg (burkolattal) 6/9,6 bar üzemi-/próbanyomásnál kg /16 bar üzemi-/próbanyomásnál kg űztér belső átmérője mm űztér hossza (meghosszabítással a fordítókamrába, fordítókamra hosszának a fele) űztér térfogata m³ 2,186 2,891 3,602 4,271 Méretek lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa Kazán átfolyási ellenállása, mbar-ban = érfogatáram (m 3 /h) 2 x z 2 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 3 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezéléshez: 120 C Üzemi feltételek üzelőanyag Fűtőolaj EL Földgáz H min. kazánhőmérséklet C min. visszatérőhőmérséklet C ) Visszatérő-hőfoktartás 1) igen igen 1) kazán visszatérőbe történő belépés előtt 2-106

107 Hoval Max-3 condens E ( ) Műszaki adatok Max-3 condens E ( ) Öko-fűtőolaj EL-hez ípus (3000) (4000) (5000) (6000) üzelőanyag Öko-Fűtőolaj EL Öko-Fűtőolaj EL Öko-Fűtőolaj EL Öko-Fűtőolaj EL Névleges hőteljesítmény 80/60 C-on kw Névleges hőteljesítmény 80/30 C-on kw Hőteljesítmény-tartomány 80/60 C-on kw Hőteljesítmény-tartomány 80/30 C-on kw üzelési hõteljesítmény kw Maximális üzemi kazánhõmérséklet 2 C Minimális üzemi kazánhõmérséklet C lásd az üzemi feltételek táblázatában (lent) Minimális visszatérõ hõmérséklet (közvetlenül a kazába a füstgáz-hőcserélő után) C lásd az üzemi feltételek táblázatában (lent) Biztonsági hõmérséklethatárolás beállítása (vízoldali) 3 C Üzemi-/próbanyomás bar 6/9,6 6/9,6 10/16 10/16 Üzemi-/próbanyomás (opció) bar 10/16 10/ Kazán hatásfok teljes terhelésnél 80/60 C-on % 97,1/91,6 97,1/91,6 97,1/91,6 97,2/91,7 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok teljes terhelésnél 80/30 C-on % 102,2/96,4 102,1/96,3 102,1/96,3 102,3/96,5 (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Kazán hatásfok 30%-os rész terhelésnél és % 103,4/97,5 103,2/97,4 104,0/98,1 103,5/97,6 27 C-os visszatérő hőmérsékletnél, EN 303 szerint (H i fűtőértékre / H s kondenzációs értékre vonatkozik) Hatásfok 75/60 C-on (DIN 4702/8) (H i fűtőértékre / H s kondenzációs értékre vonatkozik) % 102,4/96,6 102,9/97,1 103,8/97,9 103,2/97,4 Készenléti veszteség qb 70 C-on Watt Füstgázhőmérséklet névleges teljesítménynél 80/60 C C Füstgázoldali ellenállás névleges teljesítménynél mbar 12,2 13,4 12,0 12,8 (földgáz H, 12,5 % CO 2 ), 500 m tengerszint felett (tolerancia ± 20 %) Füstgáz-tömegáram névleges teljesítménynél (földgáz H, 12,5 % CO 2 ) kg/h Átfolyási ellenállás - fűtőkazán 1 z-érték 0,001 0,001 0,0004 0,0004 Átfolyási ellenállás - füstgázhőcserélő z-érték 0,01 0,016 0,018 0,024 Víztérfogatáram 10 K-nél m³/h Víztérfogatáram 20 K-nél m³/h Füstgázhőcserélő min. térfogatárama m³/h 3,5 4,6 6,5 7,1 60 C-os visszatérő hőmérsékletnél Füstgázhőcserélő min. térfogatárama 30 C-os visszatérő hőmérsékletnél m³/h 4,0 5,3 7,1 8,1 Kazán víztartalma (füstgázhőcserélővel) l Kazántest és füstgázhőcserélő szigetelése mm ömeg (burkolattal) 6/9,6 bar üzemi-/próbanyomásnál kg /16 bar üzemi-/próbanyomásnál kg űztér belső átmérője mm űztér hossza (meghosszabítással a fordítókamrába, fordítókamra hosszának a fele) űztér térfogata m³ 2,186 2,891 3,602 4,271 Méretek lásd a mérettáblában Maximális depresszió a füstgázrendszerben Pa Kazán átfolyási ellenállása, mbar-ban = érfogatáram (m 3 /h) 2 x z 2 opronic E/E13.4 és 2.2 kazánvezérléssel 90 C-ra, illetve opronic E/E13.5 és 0.2 kazánvezérléssel 105 C-ra határolt 3 Maximális biztonsági hőmérséklet opronic E/E13.4 és 2.2 kazánvezérléshez: 110 C, ill. opronic E/E13.5 és 0.2 kazánvezérléshez: 120 C Üzemi feltételek üzelőanyag Fűtőolaj EL Földgáz H min. kazánhőmérséklet C min. visszatérőhőmérséklet C ) Visszatérő-hőfoktartás 1) igen igen 1) kazán visszatérőbe történő belépés előtt 2-107

108 Hoval Max-3 condens E ( ) Műszaki adatok a) A füstgázhőcserélő-teljesítmény átszámítása csökkentett kazánteljesítménynél és megváltozott belépő vízhőmérsékletnél a füstgázhőcserélőbe b) Füstgáz-hőmérséklet a füstgázhőcserélő után csökkentett kazánteljesítménynél Hőcserélő-teljesítménye kazán teljes terhelésénél és 30 C-os belépő víz hőmérsékletnél Max-3 condens E (3000)(4000)(5000)(6000) földgáz (H) kw extrakönnyű kw fűtőolaj A hőcserélő névleges teljesítménye csökkentett kazánteljesítménynél, illetve megváltozott belépő vízhőmérsékletnél hozzávetőlegesen az alábbiak szerint számítható ki. A füstgázhőcserélő névleges teljesítménye csökkentett kazánteljesítménynél, illetve megváltozott belépő vízhőmérsékletnél Kép 1: Átszámítási tényező a tényleges hőcserélő-teljesítmény kiszámításához 30 Cos belépő vízhőmérsékletre vonatkoztatva Javítási Korrekturfaktor tényező ényleges működéshez igazított teljesítményre ~ átszámítási tényező az 1-es kép táblázatából x átszámítási tényező a 2-es képből x hőcserélő teljes terheléses teljesítménye Példa Max-3 condens E (4000) kazán kazán max. teljesítménye = 4800 kw kívánt teljesítmény =3500 kw megfelel 3500 kw / 4800 kw = a névleges teljesítmény 73%-a belépő vízhőmérséklet a hőcserélőbe = 40 C Leolvasás az 1-es és 2-es képből javítási tényező csökkentett teljesítményhez az 1-es képből = 0,70 javítási tényező megemelt belépő vízhőmérséklethez a 2-es képből = 0,85 hőcserélő-teljesítmény katalógusadatai 30 C-nál = 483 kw Eredmény a fenti képlet szerint: ényleges teljesítmény = ~0,70 x 0,85 x 483 = ~287 kw Kazán-/hőcserélő-kombináció aktuális, össz hőteljesítménye = 3500 kw kw = ~3787 kw Kazánteljesítmény Kesselleistung % % Kép 2: Átszámítási tényező a hőcserélőteljesítmény kiszámításához különböző belépő vízhőmérsékletnél Korrekturfaktor Javítási tényező Wassertemperatur Hőcserélő belépő Eintritt vízhőmérséklete Wärmetauscher C C Kép 3: Füstgáz-hőmérséklet a kazánteljesítmény és a füstgázhőcserélőbe a belépő vízhőmérséklet (30, ill. 60 C) (kazánméret középértéke) függvényében Füstgázhőmérséklet Abgastemperatur ( C) C Kazánteljesítmény Kesselleistung in % Vízhőmérséklet 30 C (füstgázhőcserélő-belépés) Vízhőmérséklet 60 C (füstgázhőcserélő-belépés) 2-108

109 Hoval Max-3 condens E ( ) Füstgáz-teljesítménydiagram Égéstermék-hõmérséklet diagram 86 (3000) (4000) (5000) 82 (6000) 78 Füstgáz-hőmérséklet ( C) Kazánteljesítmény (kw) A megadott adatok különböző kazángyártók mért adataiból származó középértékek. kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 60 C-os visszatérõ esetén (DIN 4702 szerint). Üzem földgáz H,-gyel λ = 1,14 az égő teljes terhelésénél (CO 2 földgáz H = 10,5%) - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/-0,09%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után. Füstgázoldali ellenállás diagram 13 (3000) (4000) (5000) (6000) Gázoldali ellenállás (mbar) kw = Kazánteljesítmény, 80 C-os elõremenõ és 60 C-os visszatérõ esetén Kazánteljesítmény (kw) mbar = Fűtőgázoldali ellenállás λ = 1,14 (földgáz H: CO 2 = 10,5%), 500 m tengerszint felett (tolerancia ± 20%) 2-109

110 Hoval Max-3 condens E ( ) Füstgáz-teljesítménydiagram Égéstermék-hõmérséklet diagram (3000) (4000) (5000) (6000) Füstgáz-hőmérséklet ( C) Kazánteljesítmény (kw) A megadott adatok különböző kazángyártók mért adataiból származó középértékek. kw = Kazánteljesítmény C = Égéstermék-hõmérséklet tisztított fűtőfelület, 80 C-os elõremenõ és 30 C-os visszatérõ esetén (DIN 4702 szerint). Üzem földgáz H,-gyel λ = 1,14 az égő teljes terhelésénél (CO 2 földgáz H = 10,5%) - A kazánvíz hõmérsékletének 10 K-nel történő csökkenése az égéstermék hõmérsékletének kb. 6-8 K-nel történő csökkenését okozhatja. - A CO 2 -tartalom +/-0,09%-kal történő megváltoztatása égéstermék hõmérsékletének kb. -/+ 8 K-nel történő elmozdulását vonhatja maga után

111 Hoval Max-3 condens E ( ) Méretek Nézet A Hoval Max-3 condens E ( ) (Méretek mm-ben) 1 Kazán elõremenõ PN 16 (3000,4000) (5000,6000) (3000,4000) (5000,6000) DN 200 DN 250 DN 200 DN Kazán visszatérõ PN isztítónyílás Füstgázgyûjtõ-tisztítócsonk / ürítõcsonk Ürítõcsonk PN 16 R 1½" 5 merülõhüvely R ¾" x 120 kazán elõremenõ ípus B L H H1 H2 D Di/Da H3 (3000) (4000) (5000) (6000) / / / / H4 H Biztonsági szelep csonk PN 16 (3000,4000) (5000,6000) DN 80 DN A Kémlelőüveg Kémlelőüveg (opcionális) Füstgázcsonk Füstgázhőcserélő Füstgázhőcserélő csatlakozásai PN 16 (3000,4000) (5000,6000) DN 150 DN 200 H6 H7 H8 L1 L2 L3 L4 A A1 A2 A3 A4 A Az égõ szerelési méretei Peremcsavarozás Max-3 condens E (3000,4000) 6 x M16 Peremcsavarozás Max-3 condens E (5000,6000) 8 x M16 üzeléstechnikaoi adatok ípus A B C D E F G K L (3000) (4000) (5000) (6000)

112 Hoval Max-3 condens E ( ) ervezési szempontok Elõírások A Hoval melegvíz fűtőkazánok megfelelnek az MSZ EN 303 és a DIN 4702 szabvány előírásainak és valamennyi berendezés CEjelzéssel rendelkezik. ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - a hidraulikus és szabályozástechnikai elõ í- rásokat, - a tûzrendészeti és vonatkozó helyi építési elõírásokat, - a gázszolgáltató esetleges helyi elõírásait, - a kazánberendezések vízelõkészítésére vonatkozó elõírásokat, - Az MSZ EN szerinti zárt fűtési rendszerekben alkalmazhatók. Megengedett max. előremenő vízhőmérséklet 110 C. - Az MSZ EN szerint U 3.1. szabályzóval szállítva: biztonsági határoló 120 C, külön kívánságra 130 C. Maximális tartósan alkalmazható üzemi előremenő vízhőmérséklet: 105 C - DIN EN normál hőterhelés kiszámításának módszereire vonatkozó elõírásokat - a kazánház égéslevegõ-ellátásra vonatkozó elõírásokat, - a fûtõberendezések biztonságtechnikai sze relvényeire vonatkozó elõírásokat, - VDE 0100: a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vonatkozó elõírásokat. A vízminőséget évente legalább egyszer (ha a gyártó nem írja elő gyakrabban) el len őrizze, vagy a Hoval szakszervizzel ellenőriztesse és minden esetben naplózza! A feszültség okozta korróziós repedések elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának össz mennyisége nem haladhatja meg a 200 mg/l értéket. A fűtővíz ph-értéke 6-12 héttel az üzembe helyezést követően az esetleges vízkőkiválás és az oxigéntartalom csökkenése után 8,3 és 9,5 között kell legyen. Ezt adott esetben foszfátadagolással állíthatjuk be. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: A fűtővíz minősége a táblázatban jelölt értékeknek feleljen meg. Amennyiben a rendelkezésre álló vezetékes víz a táblázat szerint nem alkalmas a berendezés fel-, illetve utántöltésére, úgy lágyításra, esetleg sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük, vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása, a feltöltés és vízpótlás naprakészen vezetett naplózása. Ha egy meglévő rendszerben a vízminőség ki e légíti az előírásokat, akkor a víz lecserélése nem javasolt. Inhibitorokat csak a gyártóval történt egyeztetést követően csak szakcég tölthet a rendszerbe. Ennek ellenőrzése évente az egyébként is esedékes vízminőség ellenőrzés során történhet, ha az inhibitor gyártója gyakoribb ellenőrzést nem ír elő. A megfelelő vízminőség biztosítására a teljes sótalanítás a legalkalmasabb. Régi rendszereken történő kazáncsere esetén különösen, de új rendszerek kialakítása esetén is a visszatérõ ágba kazánonként egy i szap le választó beépítése és rendeltetés szerinti használata feltétlenül indokolt! Az olyan fűtési rendszer, amelyet fagyálló-víz keverékkel töltöttek fel, a későbbiekben már fagyálló nélkül nem üzemeltethető. Erre a 25-50% glikol-víz elegy javasolt. A kazán teljesítményét a glikol koncentrátumnak megfelelőn csökkenteni kell, illetve a megfelelő tömítésekkel gyártott szivattyúk teljesítményét növelni kell. Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. A Hoval berendezések gépkönyveiben és ter ve zési segédleteiben előírt telepítési és instal lálási előírások (a berendezések csatla koz tatása tüzelőanyag és villamos oldalról, vala mint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Hoval vízminőségi irányelvek és követel mények: A Hoval kazánok jellemzően oxigénbevitel nélküli, zárt fűtési rendszerben üzemelnek (Készüléktípus I, EN és VDI 2035 előírások szerint) A rendszerről való hidraulikai leválasztás: elengedhetetlen: - a nagyon nagy vízterű fűtési rendszerrel üzemelő távfűtőműveknél, melyekre más előírások vonatkoznak! Amennyiben a leválasztás nem lehetséges úgy mind a feltöltés, mind az utántöltés esetére sótalanított vizet kell használni, vagy az MSZ kazántápvízre vonatkozó előírásait kell alkalmazni! indokolt: - ahol a fűtési rendszer víztérfogata meghaladja az 50 l/kw kazánra vonatkoztatvott értéket (kaszkád esetén a legkisebb teljesítményű kazánt kell figyelembe venni!) - ahol az oxigénbevitel folyamatos (pl. nyitott tágulási tartály vagy nem diffúziómentes csővel szerelt padlófűtés esetén), vagy - ahol az oxigénbevitel időszakos (pl. gyakori újratöltés szükséges) - azon régi fűtési rendszereknél ahol a rendszer szennyeződései mint pl. a vízkő, iszap és a fémionok magas koncentrációban vannak jelen a fűtővízben A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. A kazánberendezés élettartama alatt felhasz nált összes töltő- és pótvízmennyiség nem haladhatja meg a fűtési rend szer víztérfogatának háromszorosát. Légellátás - Az égési levegõ ellátást minden esetben biztosítania kell. A levegõnyílást soha nem szabad lezárni! - A kazánház levegőellátását a ha tá lyos jogszabályok szerint kell kialakítani. - Kerülje az égéslevegő érintkezését ha logéntartalmú anyagokkal, pl. tisztító-, zsírtalanító- és oldószerekkel, ragasztóanyagokkal és fertőtlenítő lúgokkal. Vízminőségi irányelvek recirkulációk kazánokhoz (nagyvízterű kazánok) Megengedett üzemi nyomás bar > 0,5 <= 25 Általános követelmények színtelen, lebegő és habképző anyagoktól mentes ph-érték 25 C-nál 9-11,5 Vezetőképesség 25 C-nál µs/cm < 1500 Földfémek mennyisége (Ca + Mg) 1 mmol/l < 0,02 dh < 0,112 fh < 0,19 Savkapacitás KS 8,2 2 (p-érték) mmol/l 1-5 Kovasav (SiO 2 ) mg/l < 100 Foszfát (P 2 O 4 ) 3 mg/l 5-10 Natriumsulfit (Na 2 SO 3 ) 3 mg/l 5-10 Vas mg/l < 0,2 Vörösréz mg/l < 0,1 1 Korábban dh-ben megadott, átszámítás: 1 mmol/l = 5,6 dh (német keménység) 2 Korábban p-értékként megadott, átszámítás KS 8,2 1 = p-érték 1 3 Bizonyítás csak akkor szükséges, ha vegyszeradagolást alkalmaznak. A következő értéket a berendezés működése alatt nem kell folyamatosan bizonyítani: kovasav (SiO 2 ) 2-112

113 Hoval Max-3 condens E ( ) ervezési szempontok A kazán helyigénye A füstgázgyűjtő tisz títónyílása jól hoz zá fér hetõk legyen. Égõszerelés - Az égõ szereléséhez minden esetben az égő karimaméretének megfelelõ közdarab (csatlakozó karima) szükséges. A közdarabot csavarokkal és tömítéssel az égőgyártó szállítja. - A vezetékeket úgy kell elhelyezni, hogy a kazánajtó kompletten nyitható legyen. - Ahhoz, hogy a kazán ajtó 90 -kal balra vagy jobbra elfordítható legyen, a csatlakozásoknak legyenek rugalmasak és elegendően nagy hurokkal legyen az égőhöz vezetve. Az égő cső és csuklós perem között teret szigetelje. Hűtéshez és a kazán kémlelőüvegének tisztántartásához a hűtőlevegőhöz az égőtől az ellenőrző üvegig egy vezetéket kell elhelyezni (az égőgyártó szállítja). Elektromos csatlakozás - Vezérlő feszültség 1 x 230 V Égőmotor 1 x 230 V / 3 x 400 V. - Az égőt a kazán szabványos csatlakozóira csatlakoztassa. - Az égővezetéket annyira rövidítse meg, hogy az égő kifordításakor a hálózati csatlakozót ki kelljen húzni. Zajcsökkentés Zajcsökkenés az alábbiak szerint érhetõ el: - Kazánház falainak, mennyezetének és padlózatának masszív kialakítása, zajcsillapító beépítése az égéslevegõ be ve zetéshez, a vezetékek tartóinak, kon zoljainak zajcsil lapítókkal történõ felszerelése. - Zajcsillapító burkolat felszerelése az égõre. - Ha a kazánház alatt vagy felett lakóhe lyisé gek találhatók, úgy célszerû a kazánt gumiból készült rezgéscsillapítókra állítani és ajánlatos a csatlakozó vezetékek és a füstcsõ kompenzátorokkal történõ csatlakoztatása. - Ajánlatos a keringtető szivattyút kom pen zátorokkal csat la koztatnia a vezetékekre. - A kéményben keletkezõ esetleges zaj csök ken tésére javasolt a füstcsõbe egy zaj csillapítót beépítenie. (ill. annak helyét ké sõbbi beépítésre kialakítani). Kéményberendezés Füstcsatorna - A füstcsatornát a kazán és a kémény között emelkedéssel kell a kéménybe vezetnie. - A füstcsatornába egy lezárható mm bel sõ átmérõjû füstgáz mérõcsonkot kell be épí tenie. A csonkot a hõszigetelés felé kell ki vezetnie. A csonk pozíciója az alábbi ábrán látható. D < 2D 2 x D 1D Kéményberendezés - A füstgázelvetés csak bevizsgált és megengedett füstgázvezetékkel történhet - A kéményberendezésnek víztömörnek, korrózió-, illetve sav állónak és > 160 C égéstermék-hõmérsékletre engedélyezettnek kell lennie. - A füstgázvezeték legyen alkalmas túlnyomásos üzemhez. - A füstgázvezetéket emelkedéssel csat lakoz tassa a kéménybe, hogy a keletkező kondenzvíz ne juthasson vissza a füstgázhőcserélőbe. - Meglévõ kéményberendezés esetén a bontást vagy átalakítást a kéménygyártó elõírá sa inak megfelelõen kell elvégeznie. - A keresztmetszet kiszámításának alapja az EN és EN A tervezésnél és méretezésnél a vonatkozó helyi elõírásokat kell figyelembe vennie. D Kondenzátum elvezetés - artsa be a kondenzátum központi szennyvízcsatornába történő elvezetésére vonatkozó előírásokat. - Az égéstermék-elvezetőből a kondenzátumot a kazán hőcserélőjén keresztül lehet elvezetni. Az égéstermékelvezetőrendszernél kondenzátumgyűjtő nem szükséges. A kéménylábakon a megfelelő kondenzvíz-elvezetést biztosítani kell. - A kazán kondenzátum elvezetéséhez egy szifont építsen be (nem a szállítási terjedelem része). Kondenzátum-elvezetés a kazánból - Hideg kazán üzembe helyezése során óhatatlanul keletkezik kondenzátum a kazán belsejében. Ez a kazán aljában (füstgázgyűjtő) gyűlik össze, s a kazán felmelegedésével elpárolog. - Ezért a kazánt hálózati csatlakoztatás nélkül indítsa be, hogy a lehető leghamarabb elérje a kondenzációs hőmérsékleti küszöböt (kb. 55 C) - Szükség esetén a keletkező kondenzátum a füstgázgyűjtőcső tisztító csonkján keresztül elvezethető (égőindítás előtt az elvezető csonkról a kupakot távolítsa el, golyóscsapot és hőálló elvezető csövet csatlakoztasson). Figyelem! - Amikor a kondenzátumot elvezeti, biztosít ania kell, hogy a kazánházba ne kerüljön füstgáz (a golyóscsapot ne tartsa folyamatosan nyitva, hanem a kon denzátumot szakaszosan vezesse el) - A kondenzátum-elvezetésnél tartsa be a vonatkozó helyileg előírásokat! - Amint a kazán elérte a saját minimum hőmérsékletét, és ez a visszatérő-visszakeveréssel stabilan tartható, az égőt rövid időre kapcsolja ki, és a zárókupakot szerelje vissza az ürítőnyílásra. - Az ürítőnyílás nem folyamatos kondenzelvezetés céljára szolgál, gyakori kondenzáció ezen a helyen nem megengedett. Hidraulikai bekötés Ha füstgáz hőcserélőt egy elkülönített szabályozási- és/vagy szivattyúkörbe építjük, akkor ezt legalább egy biztonsági termosztáttal (beépítése közvetlenül a füstgázhőcserélő vízkilépésébe, illetve utána), és egy biztonsági szeleppel kell felszerelni. A biztonsági szelepes kivitel speciálisan abban az esetben kell, amikor ez a kör kiiktatható

114 2-114

115 Hoval olaj-, gáz- és alternatív égők Cikkszámok Olajégők Uno-3, Max-3, HW-I N E, HW-I H E, HD-U E, HDSD-I kazánokhoz A táblázatban feltüntetett égők csak javaslatok. Más kombinációk is lehetségesek.. Olajégők Uno-3 Max-3 HW-I N E HW-I H E HD-U E HDSD-I Cikkszám 2-fokozatú BL 14 P 110, BL 20 P 160,190, BL 26 P SPARK 35 DSG BL 45 P DACA 320, BL 60 P DACA , BL 85 P DACA 530, BL 105 P DACA BL 130 P DACA 10/ BL 160 P DACA BL 210 P 1250, / B 250 DSG /10,22/ , /20,30/ B 300 DSG , / / fokozatú progresszív B 250 DSPG 23/ B 300 DSPG 28/ GI 350 DSPG 35/25 34/25 45/40,55/ GI 420 DSPG 40/30 39/30, 43/ GI 510 DSPG 45/35, 50/40 48/40 70/ GI 1000 DSPG 55/45,60/50, 70/60,80/70 54/45,59/50, 68/60,78/70 90/80,110/ Folyamatos teljesítményszabályozású
