Tartalomjegyzék. Kondenzációs olajkazán. Verziószám: V Hoval MultiJet (12-25)

Átírás

1 artalomjegyzék Verziószám: V Oldal Kondenzációs olajkazán Hoval MultiJet (12-25) ermékleírás 3 Cikkszámok 4 Mûszaki adatok 13 Méretek 14 Helyszükséglet 16 ervezési szempontok 17 Alkalmazási példák

2 1-2

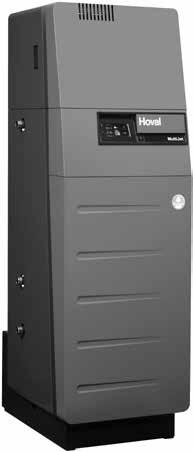

3 kondenzációs olajkazán ermékleírás Hoval MultiJet (12-25) Felépítés: Speciális kivitelű kondenzációs olajkazán tüzelőolaj vagy dízelolaj eltüzelésére az EN 303 szabvány 1. és 2. részének, valamint az EN és EN szabványnak megfelelően. Fűtőolaj EL (normál és kénszegény) elégetéséhez (keverék max. 10% FAME hozzákeverésével (EN 14213) is lehetséges). Max. füstgázkondenzáció a speciális olajtüzelési mód és a 2-fokozatú üzem (MultiJet (16,20,25) miatt. MultiJet (12) esetén a 2. fokozat indítási fokozatként. A kazán fűtési előremenő- és visszatérő hőmérséklete alulról nem korlátozott. Minimális vízcirkulációt nem szükséges biztosítani. Magas minőségű rozsdamentes acél konstrukciója ellenáll a savas hatásoknak és a kondenzátumban lévő szennyezőanyagoknak. Semelgesítő tartály Kazánajtó: - MultiJet (12, 16) a tetején nyílik balra vagy előre, - MultiJet (20, 25) a tetején nyílik jobbra (standard kialakítás) vagy balra (a helyszínen megváltoztatható). Hőszigetelés üvegszálas és kőzetgyapot paplan: - MultiJet (12, 16) 50 mm - MultiJet (20, 25) 80 mm. A kazán komplett acéllemez díszburkolattal rendelkezik, amely vörös színű porszórással bevont felületű. Füstgázkilépés: - MultiJet (12, 16) a tetején, - MultiJet (20, 25) a felső rész hátoldalán. Füstgáz zajcsillapító: - MultiJet (12, 16) beépített, - MultiJet (20, 25) lásd Alkatrészek. Fűtési csatlakozások bal és jobb oldalon: - előremenőhöz - magashőmérsékletű visszatérőhöz - alacsonyhőmérsékletű visszatérőhöz Zajcsillapító/hőszigetelő burkolat. Beépített biztonsági füstgázhőmérséklethatároló. MultiJet (12-25): helyiségtől független égési levegőellátásra jóváhagyott működtetés, C 53x vagy C 63x (EN1503 szerint). Beépített opronic E szabályozó opronic E szabályozó Kezelőfelület Színes érintőképernyő, 4,3 coll Hőforrás-blokkolókapcsoló üzemmegszakításhoz Zavarjelző lámpa opronic E kezelőegység: Egyszerű, intuitív kezelési koncepció Legfontosabb működési állapotok kijelzése Beállítható kezdőképernyő Működési mód kiválasztása Beállítható napi és heti programok Az összes csatlakoztatott Hoval CAN-bus modul kezelése Üzembe helyezési segédlet Szerviz- és karbantartási funkciók A A A A ípussorozat Fűtőteljesítmény MultiJet 40/30 C-nál ípus kw (12) 12 (16) (20) (25) Zavarjelző menedzsment Elemző funkció Időjárás kijelző (online opciónál) Fűtési stratégia illesztése időjárás előrejelzés alapján (online opciónál) opronic E hőtermelő-alapmodul: (E-WEZ) Beépített fûtésszabályozó - 1 közvetlen fûtési körhöz - 1 kevertkörhöz - HMV-termeléshez - Bivalens- és kaszkádmenedzsmenthez Külsõ érzékelõ Merülő érzékelő (HMV-termelő-érzékelõ) Elõremenõ hőmérséklet-érzékelõ Rast5 alap csatlakozó készlet Opciók opronic E szabályozóhoz Bővíthető max. 1 modulbővítővel: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Hálózatba köthető maximum 16 modul: - fűtőköri-/hmv-modul - szolármodul - puffermodul - mérőmodul Kiegészítésként beépíthető modulok száma: - 1 modulbővítő és 1 szabályozó modul vagy - 2 szabályozó modul A kibővített szabályozófunkciók használatához kiegészítő dugaljkészletet kell megrendelnie. Kazánengedélyek CE-minősítés: MultiJet (12-25) CE /05 Olaj-funkcióautomata OFA Beépített szabályozó funkció a következőkhöz: - Füstgázérzékelő biztonsági lekapcsoláshoz V kimenet modulációs főszivattyú csatlakoztatásához (beleértve a -szabályozást kisebb felvételnél) - Szabványos csatlakozó 2-fokozatú égőhöz, 1x 230 V - Változtatható bemenet berendezésspecifikus funkciókhoz (hőtermelő-zár, visszatérő-, információs érzékelő, stb) - Változtatható kimenet berendezés-specifikus funkciókhoz (termosztátfunkció, működés üzenetet, stb) ovábbi információkat a opronic E-ről a Szabályozók fejezetben talál. Olajégő MultiJet (12-25) részére eljesen automatikus 2-fokozatú, kéklángú, olajporlasztásos égő Motoros levegőcsappantyú Olaj előmelegítéssel Hoval által tesztelt olajégő, melynek névleges teljesítménye 1000 m tengerszint felett 100 m-ként 1,2%-kal csökken Igény szerinti kivitel Különálló tartály Füstgázelvezető rendszer Szállítás MultiJet (12-25): kazán opronic E szabályozóval burkolattal ellátva, vezérlőpanellel, zajcsillapítóval és kazántalapzattal. Olajégő és semlegesítő tartály külön csomagolt és szállított 1-3

4 Cikkszámok Kondenzációs olajkazán Hoval MultiJet Cikkszám Kondenzációs olajkazán beépített Hoval opronic E szabályozóval Beépített szabályozó funkciók a következőkre: - 1 kevert kör - 1 keverés nélküli, fűtési direkt kör - HMV-töltési kör - Bivalens- és kaszkádmenedzsment Opcionálisan max. 1 modulbővítővel bővíthető: - fűtési modulbővítő vagy - hőegyensúly modulbővítő vagy - univerzális modulbővítő Opcionálisan a hálózatba maximum 16 szabályozómodul köthető (többek között szolármodul) A szállítás tartalmaz érzékelőt, biztonsági füstgázhőmérséklet-határolót, 2 fokozatú olajégőt, hangcsillapító fedelet, tűzvédelmi kapcsolót. Semlegesítő tartállyal vagy anélkül. Szállítás MultiJet (12-25): kazán opronic E szabályozóval, burkolattal ellátva, vezérlőpanellel, zajcsillapítóval és kazántalapzattal. Olajégő és esetlegesen a semlegesítő tartály külön csomagolt és szállított Kondenzációs olajkazán beépített Hoval opronic E szabályozóval és semlegesítő tartállyal MultiJet ípus Olajégő ípus Fűtőteljesítmény 40/30 C kw (12) Kéklángú égő (16) Kéklángú égő (20) Kéklángú égő (25) Kéklángú égő Semlegesítő tartály beépítéséhez vegye figyelembe a helyi előírásokat! artozékok Ø125 Ø 80 Ø Kazáncsatlakozó-darab MultiJet (12-16) kazánhoz C80/110 -> C80/125 PP égési levegő és füstgáz mérőnyílással Hoval LAS füstgázelvezető-rendszernél a szállítás része Adaptergyűrű kazáncsatlakozó-darabként MultiJet (12-16) kazánhoz C80/110 -> C80/125 alacsonyabb beépítési magassághoz Figyelem: mérőnyílással rendelkező -idom szükséges. LAS-füstgázvezetéket külön kell megrendelnie! Ø 81 Ø Zuluft Szétválasztó idom C80/1250 -> 2xE80 PP helyiséglevegő-független üzemhez, különválasztott égéslevegő-ellátáshoz és füstgázelvezetéshez Ø

5 Cikkszámok artozékok Cikkszám Euró Csatlakozó-szett helyiséglevegő-független üzemhez zajcsillapító nélkül MultiJet (20-25) kazánhoz A következőkből áll: Ø 50 mm-es bordáscső az égő égési levegő ellátására. Koncentrikus csatlakozó idom füstgázhoz és levegőhöz E80 -> C80/125PP. Szükséges, ha nincs Hoval LAS füstgázelvezető-rendszer Füstgáz-zajcsillapító MultiJet (20, 25) típushoz a füstgázoldali zajkibocsátás csökkentésére. eljes hossz 810 mm, külső átmérő 160 mm. Csatlakozás mindkét oldalon E80, zajcsillapítás kb. 11 db (A), füstgázoldali ellenállás 12 Pa (25 kw-nál) Beépítés: függőlegesen 45 -ig Speciális tisztítókefe rozsdamentes acél kefeszárral, nylon sörtékkel a rozsdamentes acél fűtőfelületek kíméletes tisztításához D189x120/ Kazántalp a kondenzátumelvezető magasításához, acélból, 150 mm magas, antracit színben MultiJet (12,16) típushoz MultiJet (20, 25) típushoz Kondenzátum-elvezetés MultiJet (12-25) típushoz Kondenzátum-szivattyú Magasan vezetett kondenzátumelvezetőcsövekhez, összekötő vezetékkel, készre kábelezve. Kábelcsatlakozás a kazán vezérléshez. Max. szállítómagasság:4,3 m Szállítási mennyiség max. 294 l/h Semlegísítő tartállyal kombinálható; kazántalpba beépíthető Semlegesítő granulátum semlegesítő tartályhoz Semlegesítő granulátum utántöltő készlet. artalom 3 kg. Egy töltet élettartama: kb. 2-4 év a keletkező kondenzátum mennyiségének függvényében Aktív szén semlegesítő tartályhoz Carboscreen utántöltő készlet, egy töltet élettartama: kb.10 év

6 Cikkszámok opronic E modulbővítők opronic E hőtermelő-alapmodulhoz opronic E fűtőköri modulbővítő E-FE HK A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: - 1 fűtési direktkör vagy - 1 fűtési kevertkör Cikkszám ODER Szerelési anyagokkal 1 db előremenő hőmérséklet-érzékelő ALF/2P/4/ L = 4,0 m Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! A normáktól eltérő funkciók megvalósításhoz adott esetben kiegészítő dugaljkészletet kell rendelnie! opronic E fűtőköri hőegyensúly modulbővítő E-FE HK-EBZ A hőtermelő-alapmodul vagy a fűtőkör-/ melegvízmodul be- és kimeneteinek bővítése a következő funkciókhoz: 1 fűtési-/hűtési direktkör vagy 1 fűtési-/hűtési kevertkör energiamérleggel Szerelési anyagokkal 3 db berendezés érzékelő ALF/2P/4/ L = 4,0 m Figyelem! Áramlásérzékelő-készletet feltétlenül rendelnie kell!. Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Áramlásérzékelő-készlet műanyag házzal Méret Csatlakozás Átfolyás l/min DN 8 G ¾" 0, DN 10 G ¾" 1, DN 15 G 1" 3, DN 20 G 1¼" DN 25 G 1½" Áramlásérzékelő-készlet sárgaréz házzal Méret Csatlakozás Átfolyás l/min DN 10 G 1" DN 32 G 1½" opronic E univerzális modulbővítő E-FE UNI A szabályozómodul (hőtermelő-alapmodul, fűtőköri-/hmv-modul, szolármodul, puffermodul) be- és kimeneteinek bővítése a különféle funkciókhoz Szerelési anyagokkal Kazánvezérlésbe, fali dobozba vagy kapcsoló szekrénybe beépítő. Figyelem! Realizálható funkciókat és hidraulikai sémákat a Hoval kapcsolási rajzokban talál. 1-6 ovábbi információkat a Szabályozók fejezetben talál - «Hoval opronic E modulbővítők» fejezet

7 Cikkszámok artozékok opronic E szabályozóhoz Cikkszám Euró Kiegészítő dugaljkészlet hőtermelő-alapmodulhoz (E-WEZ) szabályozómodulhoz és E-FE HK modulbővítőhöz opronic E szabályozómodul E-HK/WW opronic E fűtőköri-/hmv-modul E-SOL opronic E szolármodul E-PS opronic E puffermodul E-MWA opronic E mérőmodul opronic E kezelőegység E-RBM opronic E kezelőegység easy fehér comfort fehér comfort fekete opronic E bővített nyelvcsomag Kezelőegységenként 1 SD-kártya szükséges Következő nyelvekből áll: HU, CS, SK, RO, PL, R, ES, HR, SR, P, NL, DA, JA opronic E ávkapcsolat E-GW opronic E online LAN E-GW opronic E online WLAN SMS-távkapcsoló készülék Rendszerelem SMS-távkapcsoló készülék opronic E távfelügyeleti modul GL Modul 0-10 V GatewayModul Modbus CP/RS485 GatewayModul KNX opronic E fali doboz WG-190 Fali doboz kicsi WG-360 Fali doboz közepes WG-360 BM Fali doboz közepes kezelőegység-kivágással WG-510 Fali doboz nagy WG-510 BM Fali doboz nagy kezelőegység-kivágással opronic E érzékelő AF/2P/K Külsőhőmérséklet-érzékelő F/2P/5/6 Merülőérzékelő, L = 5,0 m ALF/2P/4/ Berendezésérzékelő, L = 4,0 m F/1.1P/2.5S/6Kollektorérzékelő, L = 2,5 m Rendszerdoboz Rendszerdoboz 182 mm Rendszerdoboz 254 mm Bivalens kapcsoló ovábbi információkat a Szabályozók fejezetben talál 1-7

8 Cikkszámok artozékok opronic -hez Cikkszám Elõremenõ hõmérséklet-határoló padlófűtéshez (fűtési körönként 1 korlátozó) C, SD 6K, kapilláris max. 700 mm-es; beállítás a fedél eltávolítása után lehetséges, (a beállított érték kívülről látható) Készüléktermosztát RAK-W1000.S Sza lag rögzítéssel, vezeték és csatlakozó nélkül Készüléktermosztát-szett RAK-W1000.S Sza lag rögzítéssel, 4 m-es vezetékkel és csatlakozóval Merülőtermosztát RAK-W1000.S SB 150 ½"-os merülőhüvellyel merülési mélység 150 mm, nikkelezett sárgaréz CO-érzékelő A biztonsági lekapcsolás a kazán CO-kibocsá tása miatt, csatlakozó kábellel Kazán-csatlakozókészlet AS25-S/N/H csatlakozókészlet MultiJet (12,16) típushoz, HA25-ös szerelvénycsoport jobb vagy bal oldali csatlakoztatására. Kompletten szigetelt alacsony-/magas hőmérsékletű szett. Merev előremenő cső és flexibilis visszatérő cső. HA20-as szerelvénycsoport csatlakoztatásához DN 20-DN 25 adapterszett szükséges. Szállítás Csatlakozókészlet a szerelvénycsoportban, kompletten csomagolva AS25-S2/N/H alacsony-/magas hőmérséklet csatlakozókészlet MultiJet (20,25) típushoz, HA25-ös szerelvénycsoport jobb vagy bal oldali csatlakoztatására. Kompletten szigetelt. Merev előremenő cső és flexibilis visszatérő cső. HA20-as szerelvénycsoport csatlakoztatásához DN 20-DN 25 adapterszett szükséges Szállítás Csatlakozókészlet a szerelvénycsoportban, kompletten csomagolva Szerelő készlet AS-HA MultiJet (20,25) típushoz Amennyiben a kazán mindkét oldalára egy szerelvénycsoport kerül felszerelésre, a kazánajtó teljes kifordíthatósága miatt ezt a készletet meg kell rendelnie artólap AS25 Hoval kazán-csatlakozószetthez, Hoval töltőcsoport szereléséhez alkalmas LG25-2/ nem cserélhető fel a HA-csoport HA25-2 elemével; tengelytávolság A = 125 mm, beépítési magasság H = 60 mm

9 Cikkszámok Fűtési szerelvénycsoport Fűtési szerelvénycsoport HA-3BM-R 3-járatú keverőszeleppel és hőszigetelő héjazattal. Jobb oldali szerelés (előremenő bal) HA-csoport/szivattyú Ford.szám szabályozás EEI air Cikkszám Euró DN 20 (¾") HA20-3BM-R/HSP 4 0, HA20-3BM-R/HSP 6 0, HA20-3BM-R/SPS-S 6 0, HA20-3BM-R/SPS-S 7,5 0, DN 25 (1") HA25-3BM-R/HSP 4 0, HA25-3BM-R/HSP 6 0, HA25-3BM-R/SPS 6 0, HA25-3BM-R/SPS 7,5 0, HA25-3BM-R/SPS-I 8 PM1 0, HA25-3BM-R/SPS-I 12 PM1 0, HA25-3BM-R szivattyú nélkül Szivattyúk HA25-3BM-R típushoz lásd a «Váltószivattyúk» fejezetet Szivattyú szerelési mérete 1½" x 180 mm Fűtési szerelvénycsoport HA-3BM-L 3-járatú keverőszeleppel és hőszigetelő héjazattal. Szerelés bal oldalon (előremenő jobb). HA-csoport/szivattyú Ford.szám szabályozás air EEI DN 20 (¾") HA20-3BM-L/HSP 4 0,20 HA20-3BM-L/HSP 6 0,20 HA20-3BM-L/SPS-S 6 0,20 HA20-3BM-L/SPS-S 7,5 0,21 DN 25 (1") HA25-3BM-L/HSP 4 0,20 HA25-3BM-L/HSP 6 0,20 HA25-3BM-L/SPS 6 0,20 HA25-3BM-L/SPS 7,5 0,21 HA25-3BM-L/SPS-I 8 PM1 0,23 HA25-3BM-L/SPS-I 12 PM1 0,23 HA25-3BM-L szivattyú nélkül Szivattyúk HA25-3BM-L típushoz lásd a «Váltószivattyúk» fejezetet Szivattyú szerelési mérete 1½" x 180 mm Fordulatszám-szabályozás magyarázata Nyomáskülönbség - Δp-v változtatható air ENF Légtelenítő funkció 10 perc PWM1 PWM fűtési vezérlő jel vagy PM1 Δp-c Nyomáskülönbség - állandó 1-9

10 Cikkszámok Cikkszám öltőcsoport LG-2 Fűtési szerelvénycsoport HA-2 Mellé állítható HMV-termelő csatlakoztatásához, illetve direkt fűtőkörként, hőszigetelő héjazattal. Jobb oldali szerelés (előremenő bal). HA-csoport/szivattyú Ford.szám EEI szabályozás air DN 20 (¾") LG/HA20-2/SPS 4 0, LG/HA20-2/SPS 6 0, LG/HA20-2/SPS-S 6 0, LG/HA20-2/SPS-S 7,5 0, DN 25 (1") LG/HA25-2/HSP 4 0, LG/HA25-2/HSP 6 0, LG/HA25-2/SPS 6 0, LG/HA25-2/SPS 7,5 0, LG/HA25-2/SPS-I 8 PM1 0, LG/HA25-2 szivattyú nélkül Szivattyúk LG/HA25-2 típushoz lásd a «Váltószivattyúk» fejezetet Szivattyú szerelési mérete 1½" x 180 mm Compact töltőcsoport LG-2 Hőszigetelő burkolattal CombiVal-ra történő közvetlen csatlakozáshoz, 1"-os csonkkal, a vezetékbe vagy a kazánra. LG/HA-csoport/szivattyú Ford.számszabályozás air EEI DN 25 (1") LG 25-Compact/HSP 4 0,20 LG 25-Compact/HSP 6 0,20 LG 25-Compact/SPS-S 6 0, Fordulatszám-szabályozás magyarázata Nyomáskülönbség - Δp-v változtatható air ENF Légtelenítő funkció 10 perc PWM1 PWM fűtési vezérlő jel vagy PM Δp-c Nyomáskülönbség - állandó

11 Cikkszámok Cikkszám Euró úláramszelep DN 20 (½") DN 20-as HA-csoportra történő felépítéshez. Nyomástartomány: 0,1-0,6 bar A fordulatszám-szabályozós szivattyút állandó fordulatszámra kell állítani! úláramszelep DN 20 (½") DN 25/32-es HA-csoportra történő felépítéshez. Nyomástartomány: 0,1-0,6 bar A fordulatszám-szabályozós szivattyút állandó fordulatszámra kell állítani! Adapterszett DN 20-DN 25 DN 20-as HA-csoport DN25 méretű fali elosztóra vagy DN 25-ös csatlakozó készletre történő felépítésére. Beépítési magasság: 120 mm Adapterszett DN25-DN32 DN 32-es HA-csoport DN 25-ös csatlakozó készletre történő felépítésére Fali tartó Hoval szerelvénycsoport fali szereléséhez. ípus engelytávolság mm Csatlakozó fent alul Faltávolság mm DN Rp 1" Rp 1" 70,85,100 DN Rp 1½" Rp 1" DN Rp 2" Rp 1½" 143, Biztonsági készlet SG15-1" kompletten, biztonsági szeleppel (3 bar), nyomásmérővel és automatikus légtelenítõvel, elzáróval: csatlakozás Rp 1" Alkalmazási tartomány 50 kw-ig Szerelési példa Ø D águlási tartály Reflex NG Álló kivitel lábakkal, Megengedett üzemi nyomás 6 bar, megengedett üzemi hőmérséklet 120 C / 70 C (tartály / membrán) H Reflex Ø D H h A ípus mm mm mm A h NG R ¾" NG R ¾" NG R 1" NG R 1" Rezgéscsillapító kazánalátét 4x100 erheletlen magassága kb. 50 mm, szélesség 80 mm Használata esetén az összes kazáncsatlakozást (a füstgázelvezetéssel együtt) flexibilisen kell kialakítani rezgéscsillapító kompenzátorokkal

12 Cikkszámok Cikkszám Olajszűrő légtelenítővel OC Duo olajszűrő automatikus légtelenítővel egycsöves rendszerekbe történő alkalmazáshoz, visszavezetővel, fali tartóval és lefúvató szeleppel Csatlakozások: tartályoldali belső menetes R 3 /8", égőoldali külső menetes R 3 /8" belső kúpos csőcsatlakozással. Üzemi hőmérséklet: max 40 C Környezeti hőmérséklet: max 60 C Átfolyási fúvókateljesítmény: max. 120 l/h EL Szinterezett műanyag szűrőbetét: finomság µm Szűrő alkalmazási tartománya <40 kw Szinterezett műanyag szűrőbetét Siku µm finomságú szinterezett műanyag szűrőbetét. eljesítménytartomány 40 kw-ig Roppantógyűrűs csatlakozók OC Duo-hoz sárgarézből KVS/6 Ø 6 mm-es olajvezetékhez KVS/8 Ø 8 mm-es olajvezetékhez KVS/10 Ø 10 mm-es olajvezetékhe KVS/12 Ø 12 mm-es olajvezetékhez artozékok Bio fűtőtőolaj mix B10 Olajszűrő légtelenítővel Olajszűrő automatikus légtelenítővel egycsöves rendszerekbe történő alkalmazáshoz, visszavezetővel, fali tartóval és lefúvató szeleppel. Csatlakozások: tartályoldali belső menetes R 3 /8", égőoldali külső menetes R 3 /8" belső kúpos csőcsatlakozással. Üzemi hőmérséklet: max 60 C Környezeti hőmérséklet: max 60 C Átfolyási fúvókateljesítmény: max. 100 l/h Cellulóz szűrőbetét: finomság 20 µm Szűrő alkalmazási tartománya <30 kw Cellulóz szűrőbetét 5-20 µm finomságú cellulóz szűrőbetét. eljesítménytartomány 30 kw-ig Szolgáltatások Kötelező üzembe helyezés 1-12 A Hoval szerviz általi üzembe helyezés a garancia előfeltétele.

13 Műszaki adatok ípus (12) (16) (20) (25) Névleges hõteljesítmény 80/60 C kw 11,1 15,6 19,2 24,2 Névleges hõteljesítmény 40/30 C kw 12,0 16,5 20,0 25,0 Hõteljesítmény tartománya 80/60 C 1./2. fokozat kw 11,1 11,1 / 15,6 13,6 / 19,2 15,2 / 24,2 Hõteljesítmény tartománya 40/30 C 1./2. fokozat kw 12,0 11,8 / 16,5 14,4 / 20,0 16,0 / 25,0 üzelési hõteljesítmény kw 11,3 11,3 / 15,9 13,8 / 19,5 15,4 / 24,6 Méretek lásd Mérettábla Maximális üzemi hõmérséklet C Minimális üzemi hõmérséklet C nincs alsó korlátozás Minimális fűtési visszatérő hõmérséklet C nincs alsó korlátozás Minimális füstgázhõmérséklet a kazánon C nincs alsó korlátozás Maximális biztonsági hõmérséklethatárolás beállítása (vízoldali) C Üzemi-/próbanyomás bar 3,0 / 4,5 3,0 / 4,5 3,0 / 4,5 3,0 / 4,5 Kazán hatásfok 80/60 C-on teljes terh. (alsó/felső fűtőértékre vonatkozik) % 98,3 / 92,7 98,0 / 92,5 98,3 / 92,7 98,3 / 92,7 Kazán hatásfok 40/30 C-on teljes terh. (alsó/felső fűtőértékre vonatkozik) % 104,4 / 98,1 103,5 / 97,6 103,5 / 97,6 103,5 / 97,6 Kazán hatásfok 30%-os részterhelésnél, 30 C-os visszatérőnél (EN 303) % (alsó/felső fűtőértékre vonatkozik) 104,5 / 98,6 104,5 / 98,6 104,5 / 98,6 104,5 / 98,6 Normál hatásfok a DIN 4702/8 szerint, 75/60 C-on % (alsó/felső fűtőértékre vonatkozik) 102,6 / 96,8 102,6 / 96,8 102,3 / 96,5 102,5 / 96,7 Normál hatásfok a DIN 4702/8 szerint, 40/30 C-on % (alsó/felső fűtőértékre vonatkozik) 104,1 / 98,2 104,1 / 98,2 104,2 / 98,3 104,1 / 98,2 Készenléti veszteség qb 70 C-nál W Füstgázoldali ellenállás névl. teljesítménynél, 12,5 % CO 2, 500 m tengerszint felett (tolerancia ± 20 %) 3 mbar 1,0 2,0 0,7 0,9 Füstgáz-tömegáram névl. teljesítménynél, 12,5 % CO 2 fűtőolaj EL kg/h 18,2 24,3 31,0 38,9 Kondenzátummennyiség 40/30 C-on l/h 0,8 1,07 1,26 1,75 Kazán átfolyási ellenállása 1 z-érték 4,5 4,5 3,4 3,4 Vízoldali ellenállás 10 K-nál mbar 4,5 9,0 10,2 16,2 Vízoldali ellenállás 20 K-nál mbar 1,1 2,2 2,5 4,0 Átfolyási vízmennyiség 10 K-nál m 3/ h 1,01 1,41 1,73 2,18 Átfolyási vízmennyiség 20 K-nál m 3/ h 0,50 0,71 0,86 1,09 Kazánvíztartalom liter Kazán gáztartalma m³ 0,024 0,024 0,076 0,088 Kazánajtó hõszigetelése mm ömeg (burkolattal, hangelnyelő fedéllel, égővel) kg Szállítási tömeg kg Min./ Max. villamos teljesítményfelvétel W 45 / / / / 176 Standby W Védelmi mód 2 IP Zajteljesítmény hangelnyelő fedéllel Helyiséglevegő-függő üzem - Égési zaj (EN 15036/1) 2 db(a) Helyiséglevegő-független üzem - Égési zaj (EN 15036/1) 2 db(a) orkolat elszívás zaja (DIN 45835) db(a) Elszívás/ füstgázcsatlakozás LAS torkolat előtti rezonanciák (DIN 45835) db(a) Helyiséglevegő-függő és helyiséglevegő-független üzem - Füstjáratok áramlási zaja (EN / 2) 3 db(a) Füstgázcsatlakozási (kéménycsatl.) rezonanciák (DIN 45635/47) 3 db(a) űztér méretei Ø belső x hossz mm ø189x310 ø189x310 ø295x408 ø295x420 űztér térfogata m³ 0,0087 0,0087 0,027 0,028 Szállítónyomás a füstgázcsonkon Pa Füstgázhőmérséklet névl. teljesítménynél 80/60 C-on C Maximális kéményhuzat Pa Kazán átfolyási ellenállása mbar-ban = érfogatáram (m 3 /h) 2 x z Fűtési szerelvénycsoport Átfolyási ellenállás MultiJet (12-25) HA-25-3BM-R/L (keverővel) z = 34,5 HA25-2 (keverő nélkül) z = 27,5 2 Az adadtok veszélyes összetevők érintés elleni védelemére vonatkoznak 3 MultiJet (12-16): beépített zajcsökkentő MultiJet (20-25): zajcsökkentő nélkül. Zajcsökkentő beépítése lehetséges. 1-13

14 Méretek MultiJet (12,16) HA25 fűtési szerelvénycsoporttal (minden méret mm-ben) Fűtési előremenő/ biztonsági előremenő R1" 2 Alacsonyhőmérsékletű visszatérő R1" 3 Magashőmérsékletű visszatérő R1" 4 LAS füstgáz-/frisslevegő-csatlakozó C80/110 5 Kazánvezérlés 6 Kondenzátumelvezető (jobb vagy a bal oldal), szifonnal (DN25) és 2 m PVC-tömlővel, belső ø 19 x 4 mm 7 Leürítő 8 Elektromos vezeték bevezetése 9 Zajcsillapító fedél 10 Fűtési szerelvény- vagy töltőcsoport (opció)

15 Méretek MultiJet (20, 25) HA25 fűtési szerelvénycsoporttal (minden méret mm-ben) Amennyiben a kazán mindkét oldalára egy szerelvénycsoport kerül felszerelésre, a kazánajtó teljes kifordíthatósága miatt ezt a készletet meg kell rendelnie. A normál kivitelnél a kazánajtó fent található és jobbra fordítható ki. Bal oldali kifordításhoz helyszíni szereléssel átszerelhető. MultiJet ípus A B C D (20) (25) Fűtési előremenő/ biztonsági előremenő R1" 2 Alacsonyhőmérsékletű visszatérő R1" 3 Magashőmérsékletű visszatérő R1" 4 Füstgázcsatlakozó DN80 5 Kazánvezérlés 6 Kondenzátumelvezető a jobb vagy a bal oldalon, szifonnal (DN25) és 2 m PVC-tömlővel, belső Ø 19 x 4 mm 7 Leürítő 8 Elektromos vezeték bevezetése 9 Zajcsillapító fedél 10 Fűtési szerelvény- vagy töltőcsoport (opció) 11 Égéslevegő-tömlő átvezetés 1-15

16 Helyszükséglet Helyszükséglet MultiJet (12, 16) Helyszükséglet MultiJet (20, 25) 50 mm füstgáz-zajcsillapítóval MultiJet (12-16) A = minimális 100 mm* Égőjavítási pozíció elöl - kazántisztítás jobbról A = optimális 300 mm* - Égőjavítási pozíció bal oldalon - kazántisztítás elölről - A kazán jobb oldalával közvetlenül a falhoz állítható * szerelvénycsoport nélkül 500 mm szerelvénycsoporttal MultiJet (20, 25) - A tûztérajtónak a ráépített égõvel együtt 90 -ig kifordíthatónak kell lennie. A normál kivitelnél az ajtó jobbra fordítható ki. Bal oldali kifordításhoz átszerelhető (helyszíni szereléssel) - Amennyiben a tûztérajtó balra nyílik, minimum 500 mm-es faltávolságot tartson a bal oldalon. Figyelem: Az égõ szabvány szerinti csatlakoztatása a kazánajtó nyitásával ellentétes oldalra kerüljön - A tisz títónyílások jól hoz záférhetõk legyenek. - Ügyeljen a kazánok mögötti átjárhatóságra

17 ervezési szempontok Alkalmazás - Kielégítő fütgáz-kondenzáció és ezáltal energiamegtakarítás csak alacsonyhőmérsékletű fűtéssel lehetséges. - Alacsonyabb külső hőmérsékletnél a fűtési visszatérő maximum 45 C legyen. Elõírások ervezésnél, telepítésnél, szerelésnél tartsa be a Hoval cég mûszaki és szerelési leírásait, valamint a hatályos magyar jogszabályokat és elő írá sokat, pl. - hidraulikai és szabályozástechnikai elõ í rások, - tûzrendészeti és vonatkozó helyi építési elõírások, - kazánberendezések vízelõkészítésre vonatkozó elõírások, - kazánház égéslevegõ ellátására vo nat ko zó elõírások, - fûtõberendezések biztonságtechnikai szerelvényeire vo natkozó elõírások, - korrózióká rok megelőzésére és a vízkõvédelemre vonatkozó irányelvek zárt meleg vizes fűtési rendszerek esetén, - a kazánon és az égõn lévõ csatlakozáskész vil lamos csatlakozókra vo natkozó elõírások, - kondenzátum központi szennyvízcsa tornába történő elvezetésére vonatkozó előírások. Hoval vízminőségi irányelvek és követel mények: - Az EN 14868: (2005. november) európai szabványt és a VDI 2035:2005-ös irányelveket tartsa be. Különösen ügyeljen az alábbi előírásokra: - A Hoval kazánok és HMV-termelők jellemzően oxigénbevitel nélküli fűtőberendezésként üzemelnek (Készüléktípus I, EN 14868: november szerint). - Azon berendezéseknél, amelyeknél az - az oxigénbevitel folyamatos (pl. nem diffúziótömör műanyagcsővel szerelt padlófűtés esetén) vagy - időszakosan ismétlődő (gyakori) utántöltés esetén rendszerleválasztás indokolt. - A vízminőséget évente legalább egyszer amennyiben az inhibitor gyártója gyakoribb ellenőrzést nem ír elő el len őrizze vagy a Hoval szakszervizzel ellenőriztesse. - Ha egy meglévő rendszerben (pl. kazán) a vízminőség kielégíti a VDI 2035 előírásait, akkor az újratöltés nem javasolt. A VDI 2035 alkalmazható a pótvízre is - Mind régi, mind új fűtési rendszereknél a kazán feltöltését megelőzően a rendszert szakszerûen tisztítsa ki. - A kazán csak a fűtési rendszer előzetes átöblítését követően tölthető fel. Ez kazáncsere esetére is érvényes. - A berendezések vízzel érintkező felületei vasöntvényből és nitroálló acélból készülnek. - A rozs damentes acélból készült elemekben esetlegesen fellépő, feszültség okozta korróziós repedés elkerülése érdekében a víz klorid-, nitrát- és szul fáttartalmának összmennyisége nem haladhatja meg az 50 mg/l értéket. - A fűtővíz ph-értéke 6-12 héttel az üzembe helyezés után 8,3 és 9,5 között kell legyen. öltő- és pótvíz minőségével szemben támasztott speciális követel mények: - Amennyiben a rendelkezésre álló vezetékes víz nem alkalmas a berendezés fel-, illetve utántöltésére, úgy sótalanításra és/ vagy inhibitorokkal történő vízkezelésre van szükség. Kérjük vegyék figyelembe az EN 14868: novemberi előírásait. A garancia egyik feltétele a vízminőségi előírások betartása. - A magas hatásfok megtartása és a fűtőfelületek túlhevülésének elkerülése érdekében a kazánteljesítmény (többkazános berendezések esetén a legkisebb kazán) és a víztérfogat függvényében a táblázatban foglalt értékek az irányadók. - Fagyálló keverékkel történő üzemeltetési igény esetén a Hoval erre vonatkozó külön utasításait kell betartani. - A kazánberendezés élettartama alatt felhasznált össz töltő- és pótvízmennyiség nem haladhatja meg a fűtési rendszer víztérfogatának háromszorosát. - A helyi előírásokat és irányelveket tartsa be. A Hoval berendezések gépkönyveiben és tervezési segédleteiben előírt telepítési és installálási előírások (a berendezések csatlakoztatása tüzelőanyag és villamos oldalról, valamint hidraulikai és vízminőségi előírások) betartása kötelező. Ezen utasításoktól való eltérés csak a gyártó/forgalmazó írásbeli hozzá járulásával lehetséges. Bármilyen más módosítás, illetve a gyártó művi előírások be nem tartása a garancia megvonását eredményezi. Levegõellátás Az égési levegõ ellátását minden esetben biz to sítsa, a levegõnyílást soha nem sza bad lezárnia. A kazánház levegőellátását biztosító nyílás mi ni mális keresztmetszete a kazánteljesítmény függvénye. - Helyiséglevegő-függő üzem: A kazánház levegőellátását biztosító levegő nyílás minimális bruttó keresztmetszete 150 cm 2 vagy kétszer 75 cm 2 és 50 kw kazántel jesítmény felett további 2 cm 2 / kw. - Helyiséglevegő-független üzem égéslevegő-hozzávezetéssel: 0,8 cm 2 / 1 kw kazánteljesítmény. Az égéslevegő-vezetékben fellépő nyomásveszteséget a kéményrendszer méretezésénél vegye figyelembe. Olajégő beépítése - Az olajégő csatlakozást az égőajtó zsanérokkal szemközti oldalára kell tenni. - Az égőajtónak az olajégővel együtt 90 -ban kifordíthatónak kell lenni. - Az égő és az ajtó közötti rész a szállított hőszigetelő anyaggal kell szigetelni. Égő villamos csatlakozása - Hálózati csatlakozó 1 x 230 V, 50 Hz, 10 A. - Az égőt a kazán szabvány szerinti csatlakozójára kell csatlakoztatnia. - Az égővezeték akkora legyen, hogy az égő kifordításakor a szabvány szerinti csatlakozót szét lehessen húzni. Zajszigetelés Lehetséges megoldások zajszigetelésre: - ömör kazánház-fal, mennyezet, aljzat, frisslevegő-nyílásba beépített zajcsillapító, zajszigeteléssel ellátott tartók és konzolok. - Amennyiben a kazánház lakóhelyiség alatt vagy felett van, a kazán talapzata alá gumi rezgéscsillapítót szereljen, a vezetékeket flexibilisen csatlakoztassa a kompenzátorral. - A váltószivattyút kompenzátorral a vezetékhálózatra csatlakoztassa. - A kémény égési zajának csökkentéséhez az összekötő csövekbe zajcsillapító beépítése lehetséges. Kémény/füstgázelvezetés - A füstgázelvezető rendszer bevizsgált és tanúsított elemekből épüljön fel. - A füstgázelvezető rendszer rendelkezzen tanúsítással: gáztömörségre, nedvesség ellenállóságra, korrózióállóságra és savállóságra 120 C füstgázhőmérsékletig. - A füstgázelvezető rendszer túlnyomás mellet is üzemképes legyen. - A füstcsöveket úgy kell kiépíteni, hogy a keletkező kondenzátumban azokon keresztül a kazánba visszafolyhasson, majd semlegesítés után kerülhessen csak a csatornába. - Műanyagból készített füstcsövek esetén hőmérséklethatárolót is be kell építeni. A MultiJet (12-25) ezt már eleve tartalmazza. - A füstcső/kürtő keresztmetszetét a DIN4705 szerint kell méretezni. - A csatlakozó füstcsőbe mérési lehetőségként egy mm belső átmérőjű zárható csonkot kell beépíteni, s azt a hőszigetelésen átvezetni. 2 xd D < 2D 1D D 1-17

18 ervezési szempontok Füstgázvezetékek méretezése Lásd füstgázelvezető rendszerek fejezetben üzelőolaj-minőség A Hoval MultiJet a következő minőségű olajjal üzemeltethető: - EL olaj (DIN 51603); kéntartalom max ppm (0,1 tömegszázalék); nitrogéntartalom: nem meghatározott - kis kéntartalmú olaj (DIN 51603); kéntartalom max. 50 ppm (0,005 tömegszázalék) Hangteljesítmény - A hangteljesítményszint függ a helyi körülményektől és adottságoktól. - A hangnyomásszint a felállítási körül ményektõl függ és például 1 m távolságban már db(a)-val alacsonyabb lehet a hang teljesítményszintnél. - Lakóhelyiségben történő felállítása a DIN 4109 szerint történjen. Javaslat: Amennyiben a levegő bevezetés a homlokzaton közel fekszik zajérzékeny területekhez (pl. hálószoba ablaka, erkély, stb.), akkor javasoljuk hangcsillapító beépítését a levegő bevezetésnél. Kondenzátum-elvezetés - A helyi előírások és követelmények szerint. - A kondenzátumot egy szifonon keresztül (ezt a MultiJet eleve tartalmazza), dugulásbiztosan kell elvezetnie. Megfelelő anyagok: PVC cső, PE cső, ABS vagy ASP cső. - A kondenzátum semlegesítése kis berendezéseknél is szükséges. - A kazánt kiegészítésként egy speciális kazán alapra is helyezhetjük. Ekkor a kondenzátum kilépés magassága a 280 mm-t is elérheti. Olajvezetékek szerelése A Hoval olajégőkkel szerelt Hoval kazánokat csak egycsöves kialakításban lehet alkalmazni. Max. szívómagasság szivattyú nélkül 3,5 m, a csővezeték max. hosszúsága 30 m. A vezetéket úgy építse ki, hogy a kazánajtó teljesen kinyitható legyen. A flexibilis olajvezetékek előtt a merev csővezeték végére hőhatásra záró szelepet és elzárószelepet (pl. szűrővel egybeépített Oventrop) építsen. Javasoljuk, hogy az égő csatlakozása előtt μm szinterezett finomszűrőt építsen be a visszatérő csonknál (pl. «Oventrop»). A csővezeték legmagasabb pontja a tartály szívócsonkja fölött max. 3,5 m-rel legyen. A csővezetéket úgy kell kialakítani, hogy megakadályozza a tartályból való gravitációs kifolyást, leürülést. Amennyiben a tartályban lévő legmagasabb olajszint magasabb, mint az olajvezeték legalacsonyabb pontja, akkor egy mágnesszelepet kell beépíteni a lehető legközelebb a tartályhoz. A MultiJet (12) típusnál a problémamentes üzemeltetés érdekében a lehető leg ma gasabb pontra, de minimum az égő magasságába egy automatikus légtelenítő beépítése ajánlott. - öbb olajkazánból álló berendezés esetén az olajellátást minden üzemállapotban garantálja, pl. minden kazánt külön vezetékkel kell az olajtartályhoz csatlakoztatni, vagy olaj-körvezetékre kell szerelni. Egycsöves olajvezetékek Vezeték belső átmérője Ø 4 mm, megengedett max. vezetékhossz m-ben Elszívó- MultiJet magasság H (12) (16) (20) (25) (m) Ezen értékek tájékoztató jellegűek. Érvényesség: fűtőolaj EL, vagy fűtőolaj keverék max. 10%-os FAME (bio-fűtőolaj) résszel, olajhőmérséklet > 10 C (belső tartály), 700 m tengerszint feletti magasságig, 1 szűrő, 1 visszacsapó szelep, 6 db 90 -os ív/könyök. A szívó csővezeték tervezése és méretezése extrakönnyű olaj és réz-, illetve műanyag vezeték esetén a vonatkozó szakirodalom és előírások szerint; olajhőmérséklet-korrekció, viszkozitáskülönbség, nagyobb hidraulikai ellenállás, 700 m-nél nagyobb tengerszint feletti magasság, stb. úgyszintén egyeztetést kíván. A túlméretezett olajvezetékek üzemzavarhoz vezethetnek. Kazáncsere esetén vegye figyelembe az Olajvezetékek mérete című táblázatban adott értékeket. HMV-előállítás szabályozása - Lásd HMV-termelés fejezetet águlási tartály Az alkalmazási példánk szerint a nyomáskiegyenlítő tágulási tartályt előnyös levehető vagy plombált működtető berendezéssel a fűtési rendszerre csatlakoztatni Biztonsági szelep A biztonsági előremenőbe egy automatikus légtelenítőt és egy biztonsági szelepet kell beépíteni. A maximális olajszint a vezeték legalacsonyabb pontjánál magasabb 6 A maximális olajszint a vezeték legalacsonyabb pontjánál alacsonyabb 1 max. 3.5 m max. 3.5 m H db Hoval olajégő vezetékcsatlakozás visszatérő ágba történő bekötéssel. 2 Olajpumpa 3 Olajtömlő az égőn 4 Finomszűrő visszatérő ágba történő bekötéssel, µm-es szinterezett műanyag egységgel 5 Elzárószerelvény 6 Mágnesszelep H = Elszívó magasság [m]

19 Alkalmazási példák Hidraulikus kapcsolási rajz BEAE005 MultiJet (12-25) Kondenzációs ojalkazán - 1 direktkörrel AF RBM E-GW E-WEZ B1 DKP P MultiJet H N Hidraulikus kapcsolási rajz BEAE020 MultiJet (12-25) Kondenzációs ojalkazán - HMV-termelővel - 1 kevertkörrel AF RBM E-GW E-WEZ VF1 B1.1 MK1 P YK1 MultiJet SLP H SF N Fontos utasítások: - A hidraulikus séma egy elvi kapcsolási rajz, amely nem tartalmaz za az installáció összes elemét. A szerelést a helyi a dott ságokkal és előírásokkal össz hangban végezze! - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. - A biztonsági egy sé gek elzárószerel vényeit (tágulási tartály, biz ton sági szelep stb.) szán dékos el zá rás el len biztosítsa! - Vízzsákok beépítése szükséges a gravitációs cirkuláció meg aka dá lyo zására! E-WEZ opronic E hőtermelő alapmodul (beépített) VF1 Előremenő érzékelő 1 B1, B1.1 Előremenő hőmérséklet korlátozó (igény szerint) MK1 Kevertköri szivattyú 1 YK1 Motoros keverőszelep 1 kevertkör AF Külső érzékelő SF HMV-termelő érzékelő DKP kevertköri szivattyú SLP HMV-töltőszivattyú Opció RBM E-GW opronic E kezelőegység opronic E Gateway 1-19

20 Alkalmazási példák Hidraulikus kapcsolási rajz BEAE030 MultiJet (12-25) Kondenzációs ojalkazán - HMV-termelővel - 1 direktkörrel és kevertkörrel AF RBM E-GW E-WEZ VF1 B1.1 VF2 B1.2 E-FE HK DKP MK1 MK2 P YK1 YK2 MultiJet H SF N SLP Hidraulikus kapcsolási A rajz SS16029 MultiJet (12-25) Kondenzációs ojalkazán - HMV-termelővel - 1 kevertkörrel és - napkollektorral B AF RBM E-GW KO1 E-WEZ E-SOL P VF1 B1.1 C PS1 KR W MK1 PWz D P YK1 SB SF Pmax SLP H E 2U N U12 1U Fontos utasítások: - A hidraulikus séma egy elvi kapcsolási rajz, amely nem SS16029 tartalmaz za az Notice / Nota / Remarque: E-WEZ opronic E hőtermelő SLP HMV-töltőszivattyú Hydr. Datum: Verbindungshinweise / Achtung! Für die Installation muss das anlagenbezogene Schema verwendet werden! Name: SCED alapmodul (beépített) Attention! his PS1 is just a schematic. Szolárköri For installation please szivattyú use the detail-plan! installáció összes elemét. A szerelést Version: 4.2 Attenzione! Per la messa in opera, utilizzare le schema dettagliato! Blatt: SS16029.dwg a helyi a dott ságokkal 1 E-SOL opronic E szolármodul és előírásokkal Datei: Attention! Pour la réalisation pratique de l'installation, il faut utiliser le schéma détaillé! 1 2 VF1 3 Előremenő érzékelő 4 1 Opció össz hang ban végezze! B1.1 Előremenő hőmérséklet korlátozó RBM opronic E kezelőegység - Padlófűtésnél előremenő hőmér sék letkor látozó beépítése szükséges. (igény szerint) E-GW opronic E Gateway - A biztonsági egy sé gek elzárószerel vényeit (tágulási tartály, biz ton sági szelep YK1 Motoros keverőszelep 1 kevertkör E-FE HK opronic E fűtőköri modulbővítő MK1 Kevertköri szivattyú 1 KR Visszatérő-érzékelő stb.) szán dékos el zá rás el len biztosítsa! SF HMV-termelő érzékelő B1.2 Előremenő hőmérséklet korlátozó AF Külső érzékelő VF2 Előremenő érzékelő 2 - Vízzsákok beépítése szükséges a DKP kevertköri szivattyú (igény szerint) gravitációs cirkuláció meg aka dá lyozására! KO1 Kollektorérzékelő 1 MK2 Kevertköri szivattyú 2 1U ároló érzékelő YK2 Motoros keverőszelep F
