kulcsrakész ipari kémény megoldások

Átírás

1 kulcsrakész ipari kémény megoldások

2

3 kulcsrakész ipari kémény megoldások Cégcsoportunk összesen több mint 100 év múlttal rendelkezik az ipari kémények és füstgáz rendszerek tervezése-gyártása és szerelése területén. Referenciáink között erőművek, repterek, autó-festékélelmiszer gyárak, gázmotorok és diesel aggregátorok füstgáz elvezető rendszereit találják. Adatszolgáltatás alapján megtervezzük, méretezzük, legyártjuk és összeszereljük barna és zöldmezős beruházások komplett füstgáz elvezető rendszereit, megfeleltetve a hatályos európai szabványoknak. Termékeink kivétel nélkül CE minősítettek. Ipari és erőművi füstgáz rendszerekkel kapcsolatos termékeink és szolgáltatásaink: önhordó kémények, szerelt kémények füstcsatornák, csappantyúk, kompenzátorok, rezonátoros egységek, hangcsillapító dobok, kilengés-csillapítók tartók, kulcsrakész tervezése, műszaki előkészítése, gyártatása és telepítése Zajszint-méretezésére és a zajcsillapítással kapcsolatos teljes körű kivitelezésre hangcsillapító dobok és berendezések, fali hangcsillapító burkolatok méretezése és telepítése, utóellenőrzésére Ki és belépő levegő oldali zajcsillapításra, fix és motoros zsaluk telepítésére Hő- és áramlástechnikai méretezésére, A rendszerek érintésvédelmi és mechanikai védelmi méretezésére, szigetelésére, Kérje ajánlatunkat ipari füstgáz rendszerek tervezésére-gyártására és szerelésére!

4 KAMINTECH típusú önhordó kémény Szabadon-álló, segédszerkezet nélküli önhordó ipari acélkémény, nemesacél haszoncsővel méter magasság 0,2-3 méter átmérő gyorsan telepíthető kilengés csillapítóval, leesésbiztos mászóhágcsóval, körpodesztekkel emisszió mérő csonkokkal akár több huzammal 90 és 45 fokos bekötésekkel lehorganyzó alapszerelvénnyel 2 réteg alapozó festéssel, és 2 réteg időjárásálló fedő festéssel, a kért RAL színben. MSZ EN T W - H AISI 316 (1.4404) GYÁRTÓ: UNIFERRO KFT

5 KAMINTECH duplafalú acél füstcsatorna kazán, gázmotor, aggregátor és függőleges kémény összekötő szakasz Nemesacél, szigetelt füstcsatorna, fémgyűrűs csatlakozásokkal hosszelemek könyökök kondenz-tartályok tisztító-idomok kompenzátorok robbanó-ajtók motoros csappantyúk A haszoncsövek 1,4541-es anyagminőségű, 0,8 mm- 2 mm vastagságágú anyagból készülnek, csavaros kötéssel, fémes tömítéssel biztosítva a H1 nyomásosztálynak való megfelelést. A belső haszoncső és a külső szigetelő cső között van 30 mm légrés ami a forró haszoncső hűtésére szolgál, megakadályozva, hogy a szigetelés nagyon átmelegedjen és tönkremenjen. A szigetelés 128 Kg/m3 sűrűségű kerámiagyapot, saválló acél vagy alumínium külső burkolattal. MSZ EN T600 H1 W V3 L50080 G50 GYÁRTÓ: TOTAL-INOX KFT

6 KAMINTECH HYBRID kompozit önhordó kémény egyedülálló műszaki megoldás saválló füstgáz elvezetésre méter magasság 0,2-3 méter átmérő egyedi összetételű kompozit haszoncső gyorsan telepíthető kilengés csillapítóval, leesésbiztos mászóhágcsóval, körpodesztekkel emisszió mérő csonkokkal akár több huzammal 90 és 45 fokos bekötésekkel lehorganyzó alapszerelvénnyel 2 réteg alapozó festéssel, és 2 réteg időjárásálló fedő festéssel, a kért RAL színben. A kémény HASZONCSÖVE az adott berendezés füstgáz összetétele alapján kerül gyártásra. A sav és lúgálló kompozit haszoncső life-time garanciát biztosít extrém maró közegekkel szemben is! ANYAGTULAJDONSÁGOK Korrózió állóság Savak 3-7 ph Lugok 7-12 ph Hőállóság (tartós) 250 C Hőállóság ( 5 óra ) 500 C Falvastagság 4 mm FuranFlex cső hossza 15 m Sűrűség 1,7 g/cm3 Szakító szilárdság 150 N/mm2 Hővezetési tényező 0,4 W/m.K Hőtágulási együttható 0,024 mm/k GYÁRTÓ: UNIFERRO KFT. KOMPOZITOR KFT. kompozitor.hu 04 6

7 REFERENCIÁK MAKÓ MARATHON PROJEKT 2011 DN 3000 mm, L 85 m önhordó kémény DN 1300 mm, L 14 m önhordó kémény gőzkazánhoz DN 1300 mm, L 13 m önhordó kémény gőzkazánhoz DN 400 mm, L12 m Spray Dryer kémény DN 200 mm, L11 m Spray Dryer kémény FERIHEGY LISZT FERENC AIRPORT 2010 DN 600 mm, L 32 m, CAT diesel aggregátor füstgáz elvezetése AUDI GYÁR KECSKEMÉT 2013 szünetmentes diesel aggregátorok füstgáz elvezetése MERCEDES FACTORY KECSKEMÉT 2010 DN 450 mm, L 8 m szünetmentes diesel aggregátor füstgáz elvezetése, hangcsillapítás, ki és belépő levegő oldali zajcsillapítás DN 350 mm, L 12 m szünetmentes diesel aggregátor füstgáz elvezetése, hangcsillapítás, ki és belépő levegő oldali zajcsillapítás T-COM Székház 2011 DN 600 mm, L 31 m, CAT diesel aggregátor füstgáz elvezetése DN 600 mm, L 31 m, CAT diesel ag- SZENT MARGIT KÓRHÁZ PÁSZTÓ 2010 DN 1500 mm, L 27 m önhordó kémény DN 600 mm, L 17 m szerelt kémény gőzkazánhoz DN 600 mm, L 17 m szerelt kémény gőzkazánhoz DN 600 mm, L 31 m, CAT diesel aggregátor füstgáz elvezetése HONVÉDELMI MINISZTÉRIUM - ZÁCH UTCA db 800 mm-es kémény telepítése 04 7

8

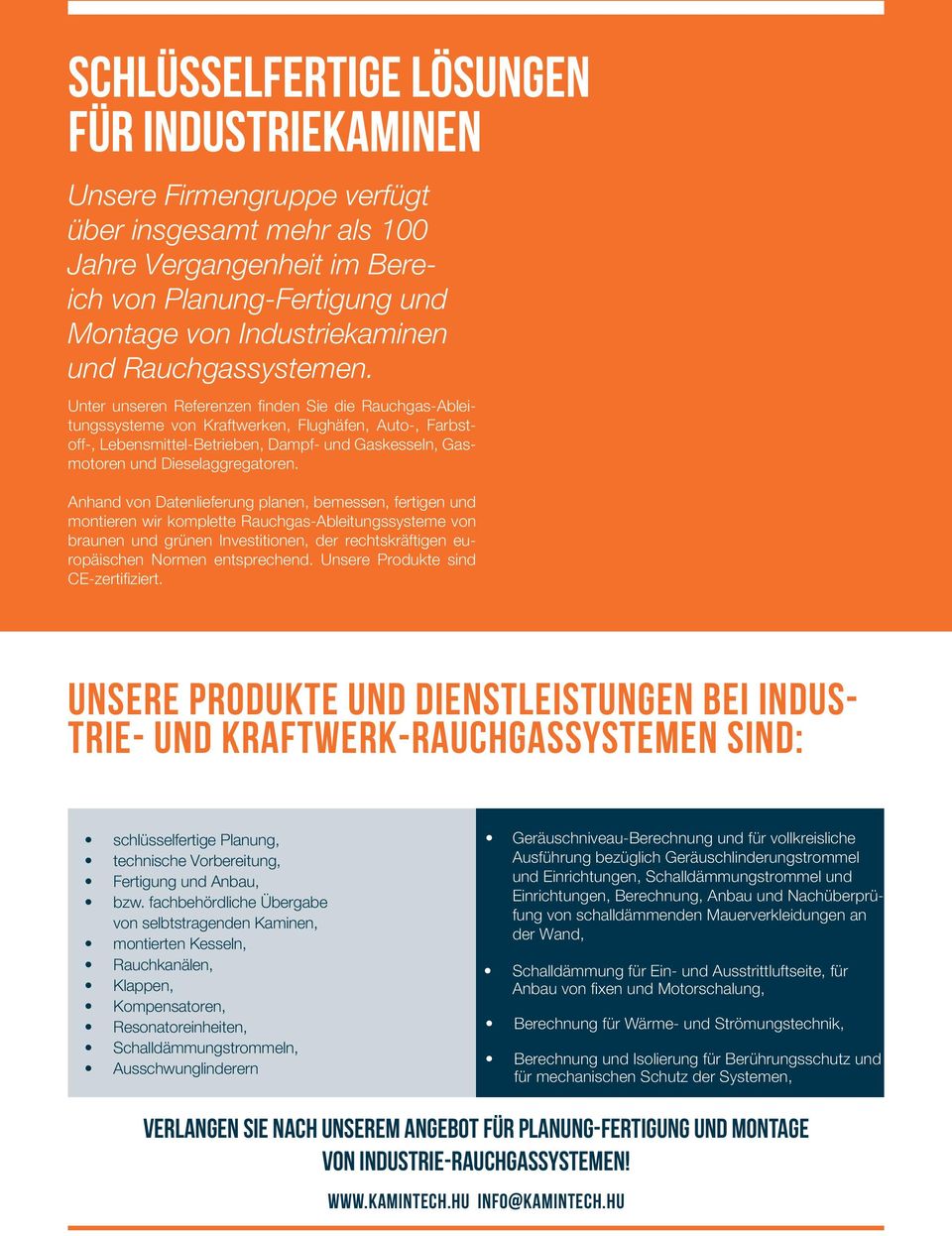

9 schlüsselfertige Lösungen für Industriekaminen Unsere Firmengruppe verfügt über insgesamt mehr als 100 Jahre Vergangenheit im Bereich von Planung-Fertigung und Montage von Industriekaminen und Rauchgassystemen. Unter unseren Referenzen finden Sie die Rauchgas-Ableitungssysteme von Kraftwerken, Flughäfen, Auto-, Farbstoff-, Lebensmittel-Betrieben, Dampf- und Gaskesseln, Gasmotoren und Dieselaggregatoren. Anhand von Datenlieferung planen, bemessen, fertigen und montieren wir komplette Rauchgas-Ableitungssysteme von braunen und grünen Investitionen, der rechtskräftigen europäischen Normen entsprechend. Unsere Produkte sind CE-zertifiziert. Unsere Produkte und Dienstleistungen bei Industrie- und Kraftwerk-Rauchgassystemen sind: schlüsselfertige Planung, technische Vorbereitung, Fertigung und Anbau, bzw. fachbehördliche Übergabe von selbtstragenden Kaminen, montierten Kesseln, Rauchkanälen, Klappen, Kompensatoren, Resonatoreinheiten, Schalldämmungstrommeln, Ausschwunglinderern Geräuschniveau-Berechnung und für vollkreisliche Ausführung bezüglich Geräuschlinderungstrommel und Einrichtungen, Schalldämmungstrommel und Einrichtungen, Berechnung, Anbau und Nachüberprüfung von schalldämmenden Mauerverkleidungen an der Wand, Schalldämmung für Ein- und Ausstrittluftseite, für Anbau von fixen und Motorschalung, Berechnung für Wärme- und Strömungstechnik, Berechnung und Isolierung für Berührungsschutz und für mechanischen Schutz der Systemen, Verlangen Sie nach unserem Angebot für Planung-Fertigung und Montage von Industrie-Rauchgassystemen!

10 Freistehende Kaminanlage Typ KAMINTECH in 1. klassiger Qualiät Freistehender, selbsttragender Industriestahlkamin ohne Hilfkonstruktion mit Edelstahl-Nutzrohr m Höhe 0,2-3 m Durchmesser schnell anbaubar mit Ausschwunglinderer, mit sturzsicheren Kletterleiter, mit runden Podesten, mit Emissionmesser-Stumpen, auch mit mehreren Rohren, mit Anschlüssen von 90 und 45 Grad, mit Verankerungsgrundplatte, 2 Schichten Grundieranstrich, und 2 Schichten wetterfesten Deckungsanstrich in der gewünschten RAL Farbe. MSZ EN T W - H AISI 316 (1.4404) Hersteller: UNIFERRO KFT

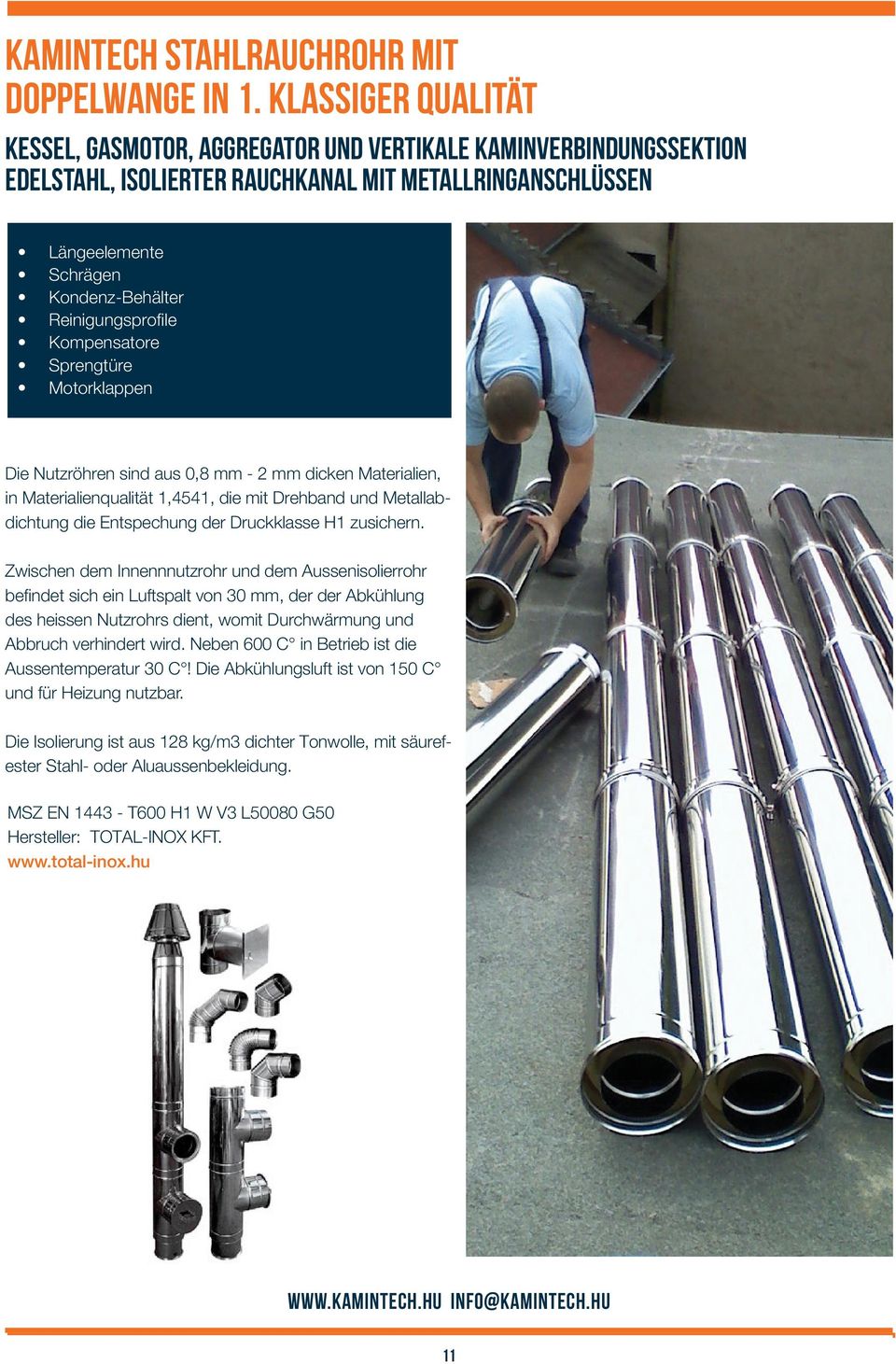

11 KAMINTECH Stahlrauchrohr mit Doppelwange in 1. klassiger Qualität Kessel, Gasmotor, Aggregator und vertikale Kaminverbindungssektion Edelstahl, isolierter Rauchkanal mit Metallringanschlüssen Längeelemente Schrägen Kondenz-Behälter Reinigungsprofile Kompensatore Sprengtüre Motorklappen Die Nutzröhren sind aus 0,8 mm - 2 mm dicken Materialien, in Materialienqualität 1,4541, die mit Drehband und Metallabdichtung die Entspechung der Druckklasse H1 zusichern. Zwischen dem Innennnutzrohr und dem Aussenisolierrohr befindet sich ein Luftspalt von 30 mm, der der Abkühlung des heissen Nutzrohrs dient, womit Durchwärmung und Abbruch verhindert wird. Neben 600 C in Betrieb ist die Aussentemperatur 30 C! Die Abkühlungsluft ist von 150 C und für Heizung nutzbar. Die Isolierung ist aus 128 kg/m3 dichter Tonwolle, mit säurefester Stahl- oder Aluaussenbekleidung. MSZ EN T600 H1 W V3 L50080 G50 Hersteller: TOTAL-INOX KFT

12 KAMINTECH HYBRID Selbsttragender Kompositenkamin - in 1.klassiger Qualität mit life-time Garantie! Alleinstehende technische Lösung für säurefeste Rauchgasabführung m Höhe 0,2-3 m Durchmesser Kompositnutzrohr mit Einzelkomposition schnell anbaubar mit Ausschwunglinderer, mit sturzsicheren Kletterleiter, mit runden Podesten, mit Emissionmesser-Stumpen, auch mit mehreren Zügen, mit Anschlüssen von 90 und 45 Grad, mit Verankerungsgrundplatte, 2 Schichten Grundieranstrich und 2 Schichten wetterfesten Deckungsanstrich in der gewünschten RAL Farbe. Das Nutzrohr des Kamins wird anhand der Rauchgas- Zusammensetzung der gegebenen Einrichtung gefertigt. Das säure- und alkalifeste Kompositnutzrohr sichert eine lifetime Garantie auch gegen extrem kaustischen Mittel zu! Materialeigenschaften Korrosionbeständigkeit Sauremittel 3-7 ph Alkalis 7-12 ph Feuerbeständigkeit (andauernd) 250 C o Feuerbeständigkeit (5 Stunden) 500 C o Mauerdicke 4 mm Dichte 1,7 g/cm 3 Bruchspannung 150 N/mm 2 wärmeleitender Faktor 0,4 W/m. Ausdehnungsbeiwert 0,024 mm/k Hersteller: UNIFERRO KFT. KOMPOZITOR KFT. kompozitor.hu

13 Referenzen MAKÓ MARATHON PROJECT 2011 DN 3000 mm, L 85 m Freistehende Kaminanlage DN 1300 mm, L 14 m Freistehende Kaminanlage DN 1300 mm, L 13 m Freistehende Kaminanlage DN 400 mm, L12 m Spray Dryer DN 200 mm, L11 m Spray Dryer FERIHEGY LISZT FERENC AIRPORT 2010 DN 600 mm, L 32 m AUDI FACTORY KECSKEMÉT 2013 MERCEDES FACTORY KECSKEMÉT 2010 DN 450 mm, L 8 m DN 350 mm, L 12 m T-COM MAIN BUILDING 2011 DN 600 mm, L 31 m DN 600 mm, L 31 m SZENT MARGIT HOSPITAL PÁSZTÓ 2010 DN 1500 mm, L 27 m DN 600 mm, L 17 m DN 600 mm, L 17 m s DN 600 mm, L 31 m Ministry of Defence - ZÁCH UTCA st. 800 mm chimney

14

15 Turnkey industrial chimney solutions Our group has more than 100 years of expertise in engineering, constructing and assembling industrial chimney and flue gas systems. Among our clients you will find power plants, airports, car, paint and food factories, as well as gas and steam-powered boilers, as well as ventilation systems for gas engines and diesel aggregators. We design, scale, produce and assemble venting apparatus for eco-friendly setups as well, in accordance with the current EU standards. All our products are CE-rated. Flue gas venting systems for industrial use and powerplants: freestanding chimneys double-wall chimneys Exhaust piping Pistons Compensators Resonance units Silencers vibration dampers planning technical preparation production mounting and installation Noise-control and reduction related jobs, eg. installation and check-up of shock absorbers and noisereducing wall coverage Noise-control for air inflow and outflow, installation of static and motorized hinges Scaling for heat and flow control systems insulation systems For a personalized offer, do not hesitate to contact us!

16 KAMINTECH freestanding chimney Freestanding, supportless, chassisless industrial chimney, with stainless steel utility pipe Height: meters Diameter: Quick installation Comes with vibration dampers Fall-proof security ladder working platform Emission-measuring nozzles multiple inner tubes 90 and 45 degree joints Anchoring system Two layers of base paint and two layers of weatherproof protective paint (any RAL color) MSZ EN T W - H AISI 316 (1.4404) Manufactured by: UNIFERRO KFT

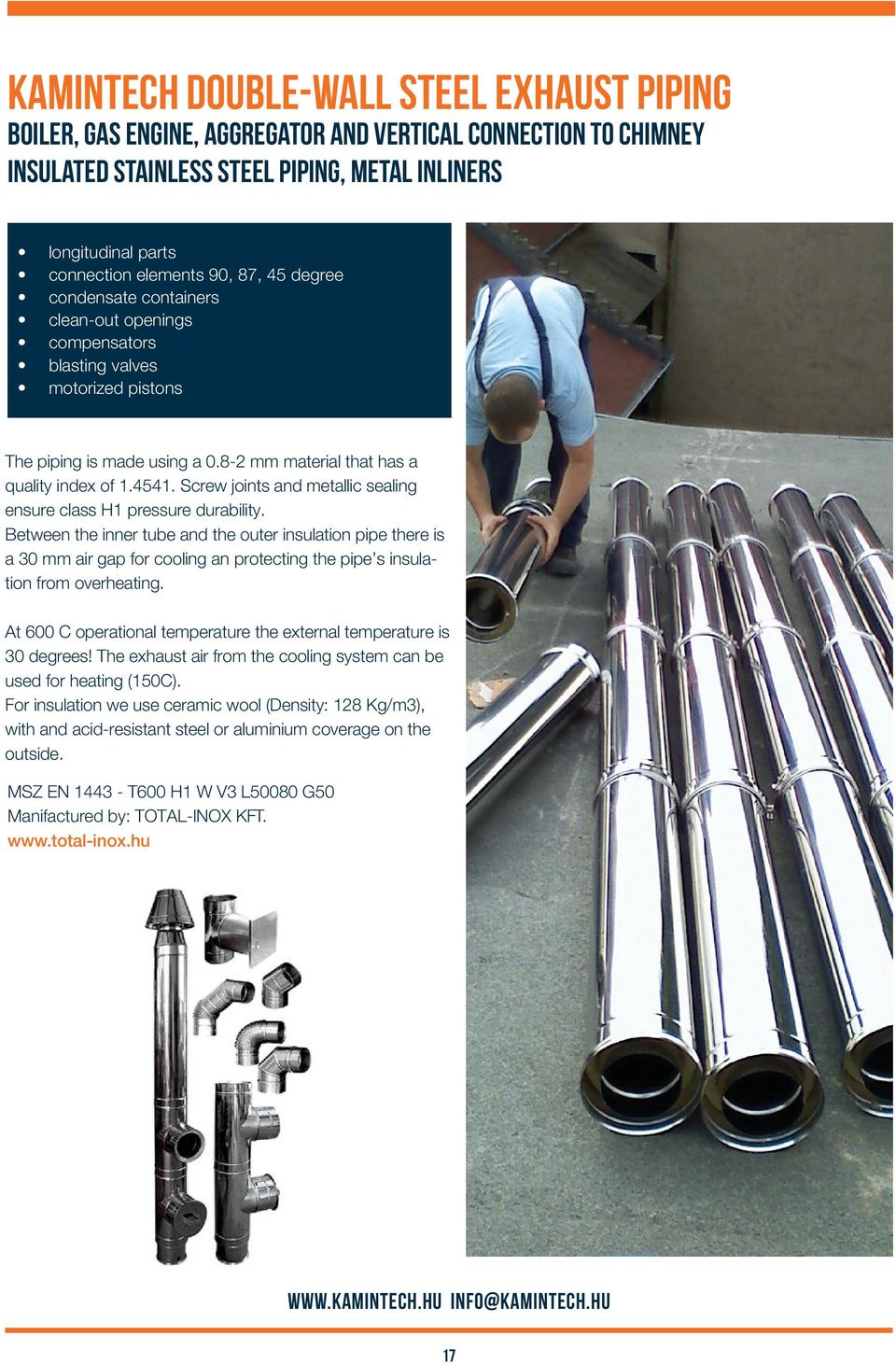

17 Kamintech Double-wall steel exhaust piping boiler, gas engine, aggregator and vertical connection to chimney Insulated stainless steel piping, metal inliners longitudinal parts connection elements 90, 87, 45 degree condensate containers clean-out openings compensators blasting valves motorized pistons The piping is made using a mm material that has a quality index of Screw joints and metallic sealing ensure class H1 pressure durability. Between the inner tube and the outer insulation pipe there is a 30 mm air gap for cooling an protecting the pipe s insulation from overheating. At 600 C operational temperature the external temperature is 30 degrees! The exhaust air from the cooling system can be used for heating (150C). For insulation we use ceramic wool (Density: 128 Kg/m3), with and acid-resistant steel or aluminium coverage on the outside. MSZ EN T600 H1 W V3 L50080 G50 Manifactured by: TOTAL-INOX KFT

18 KAMINTECH HYBRID Composite, chassisless chimney - a unique solution for acidic exhaust ventilation - Class A quality - lifetime warranty! Height: meters Diameter: Quick installation Comes with vibration dampers Fall-proof security ladder working platforms Emission-measuring nozzles 90 and 45 degree joints Anchoring system Two layers of base paint and two layers of weatherproof protective paint (any RAL color) The utility pipe is assembled according to the chemical properties of the flue gas to be used with. Our acid-resistant and alkali-proof composite utility pipe comes with life-time warranty, even under extreme corrosional circumstances. Material Properties Corrosion resistancy Acid 3-7 ph Lye 7-12 ph Heat resistance (long-term) 250 o C Heat resistance (5 hours) 500 o C Wall thickness 4 mm Density 1,7 g/cm 3 Tensile strength 150 N/mm 2 Thermal conductivity coefficient 0,4 W/m.K Heat expansion coefficient 0,024 mm/k Manufactured by: UNIFERRO KFT. KOMPOZITOR KFT. kompozitor.hu 04 18

19 REFERENCES MAKÓ MARATHON PROJECT 2011 DN 3000 mm, L 85 m freestanding chimney DN 1300 mm, L 14 m freestanding chimney DN 1300 mm, L 13 m freestanding chimney DN 400 mm, L12 m Spray Dryer chimney DN 200 mm, L11 m Spray Dryer chimney FERIHEGY LISZT FERENC AIRPORT 2010 DN 600 mm, L 32 m AUDI FACTORY KECSKEMÉT 2013 MERCEDES FACTORY KECSKEMÉT 2010 DN 450 mm, L 8 m DN 350 mm, L 12 m T-COM MAIN BUILDING 2011 DN 600 mm, L 31 m DN 600 mm, L 31 m SZENT MARGIT HOSPITAL PÁSZTÓ 2010 DN 1500 mm, L 27 m DN 600 mm, L 17 m DN 600 mm, L 17 m s DN 600 mm, L 31 m Ministry of Defence - ZÁCH UTCA 2010 Installing 3 pcs 800 mm chimney

20 KAMINTECH KULCSRAKÉSZ IPARI KÉMÉNY MEGOLDÁSOK turnkey industrial chimney solutions Tel: , Fax:
