1 Kingspan KS1150 FA Oldalfali / Mennyezeti Akusztikus Panel Alkalmazása A KS1150 FA oldalfali és mennyezeti Akusztikus paneleket átmenı csavaros rögzítéssel kifejezetten a hangszigetelésre és a hangelnyelésre fejlesztette ki a Kingspan. A panelek beépíthetıek függılegesen és vízszintesen, de csak beltéri alkalmazások esetén használható legyen az fal vagy mennyezeti elem. Külön kell vizsgálni a panelek viselkedését kültéri alkalmazás esetén az környezeti hatások figyelembevételével. A KS1150 FA panelek külsı fegyverzete kétféle kialakításban kapható sávos és teljes perforációval. A pontos méreteket és kialakítást a mellékelt rajzokon vannak feltüntetve. A KS1150 FA panelek modulszélessége 1150mm. Kingspan KS1150 FA Wall/Ceiling Acoustic Panel Modular width 1150mm JOINT DETAIL 5,5 D - Panel thickness 1,75 1,75 D 7 External side - perforated ("line" or "full" perforation) JOINT DIMENSIONS 21,5 20,5 16,5 17, D - Panel thickness 7, ,5 9 20,5 2 D - Panel thickness Available thicknesses: 100, 120 and 150 mm Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 1

Külön kell vizsgálni a panelek viselkedését kültéri alkalmazás esetén az környezeti hatások figyelembevételével.

2 Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 2

3 Panelvastagság (mm) Súly (kg/m 2 ) lemezvastagság 0.5/0.5 mm A termék határtőrései Panelhossz Tolerance 3 m panelhossz alatt + 2 mm - 4 mm 3 m és 8 m panelhossz között + 3 mm - 7 mm Panelszélesség ±2 mm Panelvastagság Panelvastagság ±2 mm A véglevágás pontossága Max. 5 mm Panel ívesség ( 1 + 2) / 2 10 mm Gyártási hosszak A standard panelhosszak 2.00 és 6.00 m között vannak. A panelek súlyát és az egyik oldalon perforált lemezt figyelembe véve, a 6.00 méternél nagyobb hosszak esetén komoly sérülések léphetnek fel rakodás és szerelés közben. Acélanyagok 1. Acélminıségek: S220GD+Z275, S250GD+Z275 vagy S280GD+Z275. A galvatite horganyzott acél, melyet az EN10147:2000 szabvány szerint készítenek, legalább 275 g/m2 cinkbevonattal. Ezekre kerülhet még poliészter,pvdf,plastisol vagy higénikus bevonat. 2. Austenic stainless steel grade according to EN Without any coating system, surface finish 2B(IIIc). Lemezvastagságok Jellemzı külsı lemezvestagág 0.50 mm. Jellemzı belsı lemezvastagság 0.50 mm. Más lemezvestagságok esetén egyeztetni kell a Kingspan Technikai osztályával. Külsı bevonat lehetıségei 1. Standard Poliészter PES A Polyester egy univerzális és gazdaságos bevonat, mely a külsı és belsı felületeken egyaránt alkalmazható, melynek általános vastagsága 25 µm. A színválaszték a RAL színskálához igazodik. Standard külsı lemezszinek: RAL 9002, RAL 9010, RAL 9006, RAL 1015, RAL 5012, RAL Standard belsı lemezszinek: RAL 9002, RAL Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 3

pontossága Max. 5 mm Panel ívesség ( 1 + 2) / 2 10 mm Gyártási hosszak A standard panelhosszak 2.00 és 6.00 m között vannak. A panelek súlyát és az egyik oldalon perforált lemezt figyelembe véve, a 6.

4 2. PVDF A PVDF páratlan színeit és felületi ragyogását a különleges UV-védelmének köszönheti. A fedıréteg vastagsága általában µm, mely nagyszerő védelmet biztosít a korrózióval szemben. A termék rendkívüli magas UV-sugárzásnak kitett, szélsıséges hımérséklető és relatív páratartalomú éghajlati területeken is alkalmazható. Az alap színárnyalatok között megtalálható az ezüstszürke szín. 3. Plastisol 200 µm A Plastisol egy nagy teljesítményő, 200 µm vastagságú bevonat, finom bır fedıréteggel. A Plastisol általános tulajdonságai a kiváló kopásállóság, a korrózióval szembeni nagy ellenálló képesség, a nagyszerő rugalmasság és az ebbıl következı karcolásoknak is ellenálló felület. Belsı bevonat lehetıségei 1. Poliészter Pliészter bevonat 15 µm és 25 µm vastagságban. Standard belsı lemezszín: RAL 9002, RAL Foodsafe Higénikus bevonat Ennek a bevonatnak a µm felülete nem mérgezı anyagból készül, ellenálló a penésszel szemben, tartós és könnyen tisztítható. A Standard szín a fehér RAL SZIGETELİANYAG Az ásványgyapot - Man Made Mineral Fibre (MMMF) anyag. Az ásványgyapot szálak iránya merıleges az acéllemezekre. Az ásványgyapot mőszaki jellemzıi az EN 13162:2001 szerint MW-EN T4-CS(10)70-TR120-WS-SS50-MU1; Hıvezetı képesség: λ < 0,045 [W/mK] Sőrőség: 117 [kg/m 3 ] ± 15 % Tőzvédelmi osztály: A1(Euroclass) A Kingspan KS1150 FA panelekhez használt ásványgyapot teljes mértékben víztaszító TELJESÍTMÉNY Hıszigetelés Panelvastagság (mm) U érték W/(m 2 K) λ= W/(m K) Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 4

Az alap színárnyalatok között megtalálható az ezüstszürke szín. 3. Plastisol 200 µm A Plastisol egy nagy teljesítményő, 200 µm vastagságú bevonat, finom bır fedıréteggel.

5 Biológiai védelem KS1150 FA hıszigetelt szendvicspanel ellenáll a penésznek, gombának és az élısködık sem rágják át. A gyártás során nem használunk fel karbamid formaldehideket, így az anyag az egészségre ártalmatlan. Tőzvédelem Részletes információkért keresse fel a Kingspan Technikai Osztályát. Akusztika Hangcsillapítási értékek az EN szerint: Panel R W, [db] C, [db] C tr, [db] R A1, [db] R A2, [db] KS1150 FA 100 line KS1150 FA 120 full KS1150 FA 150 line KS1150 FA 150 full Hangelnyelési együttható a S az EN ISO 354 szerint: KS1150 FA sávos perforáció a w = 0,30 (L) D Hangelnyelési osztály KS1150 FA teljes perforáció a w = 0,55 (L) D Hangelnyelési osztály CSOMAGOLÁS ÉS SZÁLLÍTÁS Csomagolás és rakodás A KS1150 FA panleket rakatokba csomagolják. Általában vízszintes helyzetben, egymás tetejére rakják a paneleket, és minden oldalról védelemmel látják el. Végül az egész rakatot mőanyag fóliával vonják be, a panelek tisztán tartása érdekében. A panelek rakatonkénti száma függ a panelvastagágtól. Az alábbi táblázat példaként mutatja ezeket. Általában Egy általános rakat magassága1,100 mm, a súlya max kg. Panelvastagság (mm) Panel csomagonként Szállítás A szállítás elsısorban közúton (hacsak nem máshogy lehetséges és elıírt) történik, a lerakodáshoz szükséges gépi felszereléseket és munkaerıt a megrendelınek kell biztosítani. Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 5

Akusztika Hangcsillapítási értékek az EN 20140-3 szerint: Panel R W, [db] C, [db] C tr, [db] R A1, [db] R A2, [db] KS1150 FA 100 line 34-2 -4 32 30 KS1150 FA 120 full 35-2 -5 33 30 KS1150 FA 150 line

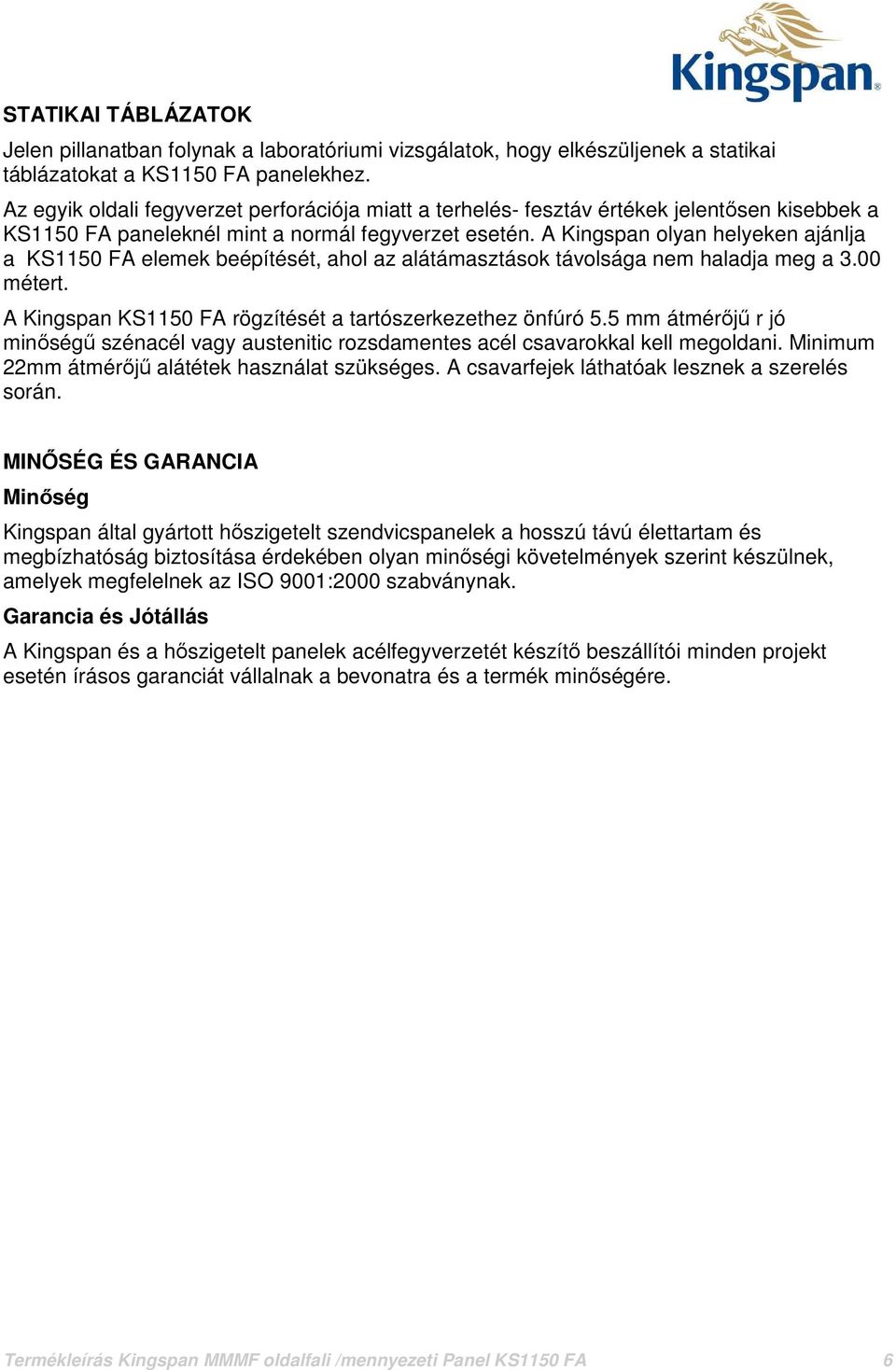

6 STATIKAI TÁBLÁZATOK Jelen pillanatban folynak a laboratóriumi vizsgálatok, hogy elkészüljenek a statikai táblázatokat a KS1150 FA panelekhez. Az egyik oldali fegyverzet perforációja miatt a terhelés- fesztáv értékek jelentısen kisebbek a KS1150 FA paneleknél mint a normál fegyverzet esetén. A Kingspan olyan helyeken ajánlja a KS1150 FA elemek beépítését, ahol az alátámasztások távolsága nem haladja meg a 3.00 métert. A Kingspan KS1150 FA rögzítését a tartószerkezethez önfúró 5.5 mm átmérıjő r jó minıségő szénacél vagy austenitic rozsdamentes acél csavarokkal kell megoldani. Minimum 22mm átmérıjő alátétek használat szükséges. A csavarfejek láthatóak lesznek a szerelés során. MINİSÉG ÉS GARANCIA Minıség Kingspan által gyártott hıszigetelt szendvicspanelek a hosszú távú élettartam és megbízhatóság biztosítása érdekében olyan minıségi követelmények szerint készülnek, amelyek megfelelnek az ISO 9001:2000 szabványnak. Garancia és Jótállás A Kingspan és a hıszigetelt panelek acélfegyverzetét készítı beszállítói minden projekt esetén írásos garanciát vállalnak a bevonatra és a termék minıségére. Termékleírás Kingspan MMMF oldalfali /mennyezeti Panel KS1150 FA 6

A Kingspan olyan helyeken ajánlja a KS1150 FA elemek beépítését, ahol az alátámasztások távolsága nem haladja meg a 3.00 métert. A Kingspan KS1150 FA rögzítését a tartószerkezethez önfúró 5.
