1 Szekunder oldali fűtésszabályozás és költségmegosztás Csoknyai Zoltán, Techem Kft. Győr-Moson-Sopron Megyei Kereskedelmi és Iparkamara, Energiahatékonysági rendezvény, május 16., Győr

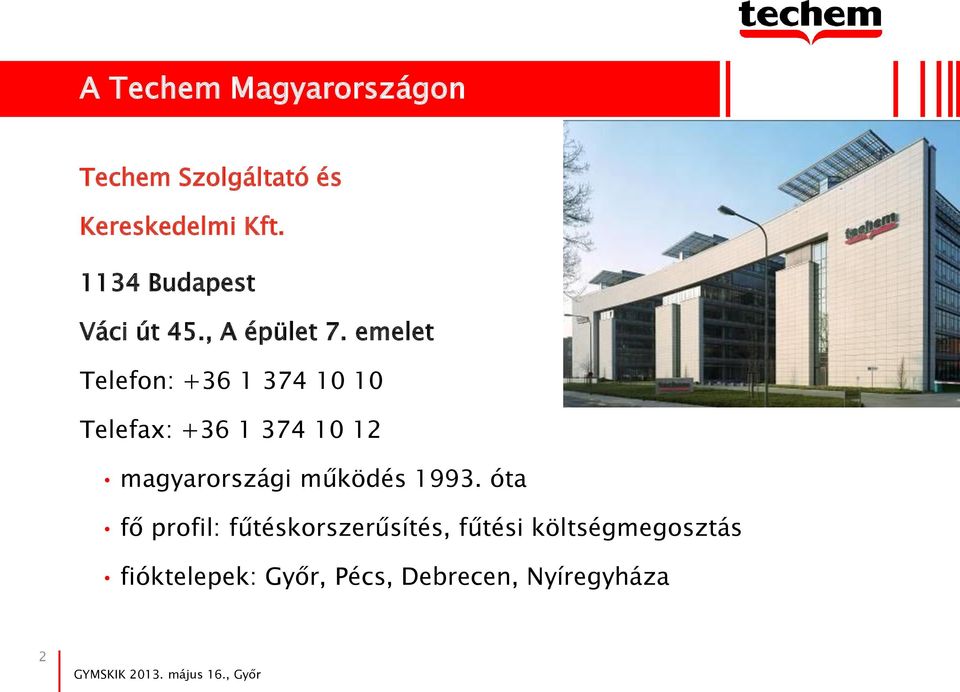

2 A Techem Magyarországon Techem Szolgáltató és Kereskedelmi Kft Budapest Váci út 45., A épület 7. emelet Telefon: Telefax: magyarországi működés óta fő profil: fűtéskorszerűsítés, fűtési költségmegosztás fióktelepek: Győr, Pécs, Debrecen, Nyíregyháza 2

3 Fűtési rendszerek sajátosságai Egycsöves fűtési rendszerek átfolyós rendszer fordított U-csöves kialakítás statikus / dinamikus strangszabályozás beszabályozás tervezés Kétcsöves fűtési rendszerek statikus / dinamikus strangszabályozás beszabályozás tervezés 3

4 Szekunder fűtéskorszerűsítés a Techem-től Strangszabályozás az épület hidraulikai egyensúlyának megteremtése a hálózatban uralkodó nyomásviszonyok és térfogatáramok szabályozása 4

5 Fűtőtestek szabályozása Termosztatikus szelepek termosztatikus érzékelők, fűtőtestszelepek beépítése a tulajdonos a saját komfortérzetének megfelelően állíthatja be a különböző helyiségek hőmérsékletét, amely értékeket a rendszer automatikusan fenntartja alsó elzárók felszerelésével az esetleges radiátorcserék esetén sem kell az egész épületet leüríteni 5

6 Techem FHKV data fűtési költségmegosztó Techem FHKV data III 2-érzékelős rendszer tökéletes pontosság (MSZ EN 834:2000) programozhatóság 2 percenkénti működés-ellenőrzés fokozott védelem a manipulációk ellen nincs többé időpont-egyeztetés, pótlólagos leolvasás a fogyasztások és az esetleges manipulációk utólag is bármikor ellenőrizhetők 6

7 Az elért eredmények A fűtéskorszerűsítéssel elért eredmények egyénileg szabályozható fűtés alul- és túlfűtés megszűnése egyéni érdekeltség megteremtése az energia felhasználásában hőszigetelés, nyílászárók cseréje és épületgépészeti rendszer korszerűsítése együtt akár 40 % energia-megtakarítást eredményez 7

8 A Techem online rádiós technológiája + + = 8

9 Techem Smart System A korábban beépített mérőkészülékek (data III és radio 3) a rendszerbe integrálhatók fűtési költségmegosztók hőmennyiségmérők hideg- és melegvízmérők impulzuskimenettel rendelkező eszközök 9

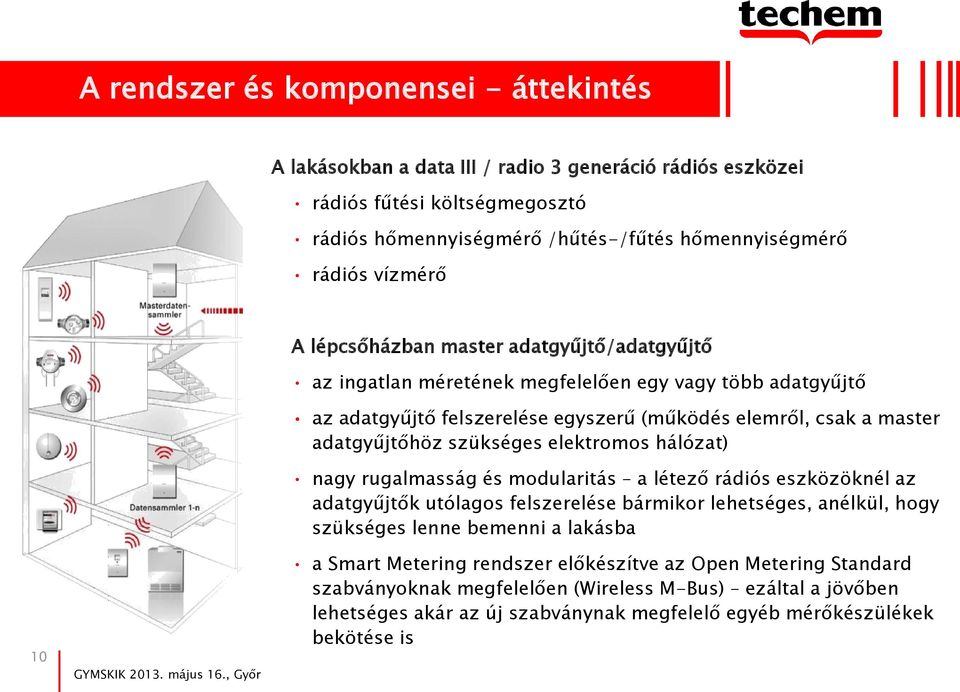

10 A rendszer és komponensei - áttekintés A lakásokban a data III / radio 3 generáció rádiós eszközei rádiós fűtési költségmegosztó rádiós hőmennyiségmérő /hűtés-/fűtés hőmennyiségmérő rádiós vízmérő A lépcsőházban master adatgyűjtő/adatgyűjtő az ingatlan méretének megfelelően egy vagy több adatgyűjtő az adatgyűjtő felszerelése egyszerű (működés elemről, csak a master adatgyűjtőhöz szükséges elektromos hálózat) nagy rugalmasság és modularitás a létező rádiós eszközöknél az adatgyűjtők utólagos felszerelése bármikor lehetséges, anélkül, hogy szükséges lenne bemenni a lakásba 10 a Smart Metering rendszer előkészítve az Open Metering Standard szabványoknak megfelelően (Wireless M-Bus) ezáltal a jövőben lehetséges akár az új szabványnak megfelelő egyéb mérőkészülékek bekötése is

11 Az adatgyűjtők technikai adatok Master adatgyűjtő, 868 MHz hálózatról működtetett egy rádiós hálózatba akár 2000 eszköz és 60 adatgyűjtő is beköthető. biztos mobil hálózatos összeköttetés a számítóközponttal (SSLbiztonság) az adott helyen legjobb minőségű szolgáltató választása clustering más (elemről működtetett) adatgyűjtők fogadása is lehetséges szomszédos épületekből Adatgyűjtő, 868 MHz elemről működik nincs szükség elektromos hálózatra a lépcsőházban elem élettartama 10 év + tartalék üzemidő maximum 250 eszköz. Közvetít minden fogyasztási és eszköz státusz adatot a master adatgyűjtő felé. hatótávolság átlagosan 70 m 11

12 Techem Smart System többletszolgáltatások 12

13 Az elszámolás minősége Azáltal, hogy a fogyasztási értékek közvetítése az eszköztől a Techem elszámolási rendszerébe teljesen automatikus, elkerülhetőek a lehetséges adatátviteli-és adatrögzítési hibák, amelyek a kézi leolvasásnál előfordulhatnak. A fogyasztási értékek határidőnapkor történő átvitele következtében az elszámolás elkészítése sokkal gyorsabban lehetséges. A nem jelen levő lakók vagy meghibásodott eszközök miatti becslések száma minimálisra csökken. 13

14 Eszköz monitoring A Techem Smart System nélkül a végeszközök meghibásodása tipikusan csak a leolvasáskor (Walk-in/Walk-by) derült ki. A probléma: a csere csak ezután következett be, tehát a fordulónap után. A következmény: az adott időszak teljes mértékben-, az azután következő pedig rész-időszakra becsülve volt. A Techem Smart System-mel a hibás végeszközök felismerése az állandó távfelügyelet segítségével biztosított. Ezáltal az érintett végeszköz gyors cseréje lehetséges (még a fordulónap előtt). 14

15 Energia monitoring Az energia monitoring előnyei: átláthatóság az energia-fogyasztás terén átláthatóság a fellépő költségek terén az üresjárási állapotok felügyelete A legmodernebb technika alkalmazása: online hozzáférés éjjel-nappal interaktív grafikus elemzések az eredmények letöltése grafikonként, PDF és XLS formátumban FHKV TSS rendszerrel: pluszban hétre lebontott adatok Kiértékelési lehetőségek energiafogyasztás- és költségek a fűtés és meleg víz esetében leolvasási- és elszámolási értékek alapján 15

16 Az eddigiekben megvalósult rendszerek Budapest 74 épület, köztük a Faluház (>800 lakás) Nyíregyháza, Győr, Pécs, Miskolc Már üzemel: 99 épület, ~9.000 lakás Előkészületben további épületek: Budapest, Győr, Miskolc, Szekszárd, Székesfehérvár, Pécs Tapasztalatok A fogyasztás 3-5%-kal tovább csökken A hibák néhány napon belül javíthatók legtöbbször még a fogyasztói hibabejelentést megelőzően! Folyosókon fémszekrényekben elhelyezett szerelvények növelik a költségeket Az esetek többségében teljeskörű leolvashatóság kivéve az alumíniumfóliába csomagolt eszközöket Havonkénti elszámolás miatt felvetődő új kérdések: például májusban 2 napig fűtöttek 16

17 adapterm 17

18 adapterm energia-megtakarítás a TSS rendszerrel A Techem Smart System alapjain az adapterm bármikor kiépíthető. Működési elv: szabályozás a költségmegosztók adatai alapján. A lakók változatlan fűtési szokásai mellett átlagosan 10 % megtakarítást biztosít (azonos komfort mellett). Öntanuló rendszer optimális fűtési menetrend a lakók szükségletének megfelelően (előremenő hőmérséklet csökkentése legfeljebb 6 fokkal). A rendszer része az adapterm-cockpit bármikor tájékoztat az aktuális előremenő hőmérsékletről, külső hőmérsékletről és megtakarításról. A komponensek problémamentes beépítése a lakók zavarása nélkül. Távfűtött és egyedi kazános központi fűtéses épületekhez. 18

19 Vízmérők rádiótávleolvasással A vízmérők szintén készülhetnek rádiótávlaolvasásos kivitelben. Nem kell bejutni a lakásokba. Nincsen akarva vagy akaratlanul le nem adott, vagy hibás vízmérő állás. A mérők kiolvasása percre pontosan ugyanakkor történik. A rendszer azonnal jelzi a manipulálási szándékot. 19

20 Techem Kft. Székhely 1134 Budapest Váci út 45., A épület, 7. emelet telefon: +36 (1) (1) telefax: +36 (1) honlap: KÖSZÖNÖM FIGYELMÜKET! Győri iroda 9028 Győr Szent Imre út 128. A/3 telefon: +36 (96) telefax: +36 (96) gyor@techem.hu 20
