1 WalkBy Vezeték nélküli (rádiós) mérőeszköz kiolvasó rendszer

2 Vezeték nélküli mérőeszköz kiolvasó rendszer A SIEMENS Qvedis WalkBy rendszer lehetővé teszi a költséghatékony mérőeszköz kiolvasást a nélkül, hogy be kellene lépni a tulajdonosok / bérlők lakásaiba. Ellentétben egy AMR rendszerrel, nincs szükség a továbbiakban egyáltalán semmiféle telepített kiolvasó komponensre A pontos számlázás alapjául szolgáló fogyasztási adatok egy rádiós mobil adatgyűjtőre kerülnek továbbításra, amiről Bluetooth kapcsolattal továbbítódik a PDA-ra (Personal Digital Assistant azaz kézi számítógép)

3 Előnyök az ügyfél szempontjából Egyszerű, helytakarékos elhelyezés Az ügyfelek személyiségi jogainak maximális védelme (diszkréció), mivel a kiolvasási dátum idején nem kell bemenni a lakásokba A kiolvasási időpont elérkeztekor nem szükséges a lakónak otthon tartózkodnia Alacsony jeltovábbítási teljesítmény és rövid idejű sugárzási időszak, aminek eredményeként a rendszerre jellemző működési értékek mindenben alatta vannak a Németországi Általános Sugárzás Biztonsági Előírások határértékeinek.

4 Előnyök az installatőrök szempontjából Termékek széles választéka, mely lehetővé teszi a minimális tervezési igényt A mérőeszközök felszerelése egyszerű és gyors A szerelés alatt a rádiós protokoll aktiválódik, mely lehetővé teszi a teszt kiolvasás elvégzését a felszerelési és az azt követő napon (2 napig).

5 Előnyök az Ön cége szempontjából Költséghatékony megoldás, telepített adatgyűjtő készülékek alkalmazása nélkül Egyszerű, hibamentes kiolvasási lehetőség Rugalmas rendszer: A kiolvasási ciklusok időszakai az igényeknek megfelelően beállíthatók A készülékek meghibásodásai illetve az illetékteten beavatkozások a kiolvasások alkalmával felismerésre kerülnek és megjelenítődnek a kiolvasó készüléken Magas szintű adatátviteli biztonság garantálja a számlázás pontosságát

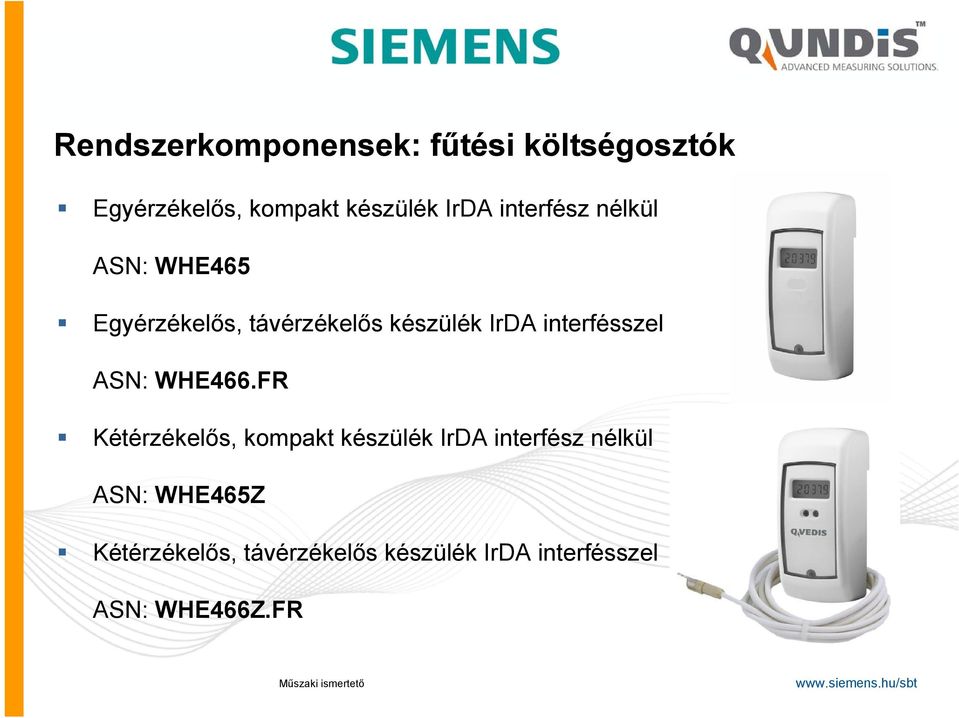

6 Rendszerkomponensek: fűtési költségosztók Egyérzékelős, kompakt készülék IrDA interfész nélkül ASN: WHE465 Egyérzékelős, távérzékelős készülék IrDA interfésszel ASN: WHE466.FR Kétérzékelős, kompakt készülék IrDA interfész nélkül ASN: WHE465Z Kétérzékelős, távérzékelős készülék IrDA interfésszel ASN: WHE466Z.FR

7 Rendszerkomponensek: kiegészítő modulok Deltamess (Delta-AP-Funk-V, Delta-TK-Funk-V) ASN: WFZ166.DM Elster (EV-A, MO-A, MOZ-A) ASN: WFZ166.EL Wassergeräte (ETW) ASN: WFZ166.WG QVEDIS ASN: WFZ166.MO

8 Kiolvasó rendszer A WTZ.WBSET-1 Walk-By kiolvasó rendszer az alábbi elemekből áll PDA ACT46 szoftver (előre installálva a PDA-ra) Mobiladatgyűjtő készülék a tartó tokjával együtt Táska (kisméretű, kemény bőrönd a szállításhoz

9 Kiolvasó rendszer PDA WTZ4.PDA A mobil adatgyűjtő rendszer lelke Beépített Bluetooth interfésszel, ami biztosítja a kapcsolatot a mobil adatgyűjtő készülékkel Az ACT46-os szoftver segítségével a rendszer valamennyi mérőeszközének adata kontrollálható illetve megjeleníthető Elemes működés A rádiós rendszerhez kapcsolódó alkalmazáson kívül másra is használható

10 Kiolvasó rendszer WTZ.MB mobil adatgyűjtő A rádiós kiolvasó rendszer központi eleme, valamennyi mérőeszköz adatát ez fogadja és továbbítja a PDA-ra Elemes működés Övre erősíthető hordozó táskával így mindkét kéz szabadon marad a PDA működtetéséhez A magas szintű műszaki tartalmának köszönhetően, a rádiójeleket gyorsan, megbízhatóan és üzembiztosan képes összegyűjteni A PDA-val történő Bluetooth-os kommunikáció eredményeként az összegyűjtött adatok a PDA-n kerülnek tárolásra (illetve a későbbiekben innen dolgozhatók fel)

11 Kiolvasó rendszer ACT46 kiolvasó szoftver Valamennyi kiolvasott adat illetve működési jellemző ellenőrzése és megjelenítése A különféle import és export interfészek lehetővé teszik az aktuális adatállományokhoz történő optimális csatlakozást Minden lényeges rendszer adat elérése Az adatok ellenőrzése azonnal lehetséges Az eszközök meghibásodása vagy manipulációja azonnal látható

12 Kiolvasó rendszer ACT20 mérőeszközök paraméterező szoftvere Az alábbi mérőeszközök paraméterezésére: Méröeszközök, számlálók (és kiegészítő modulok) Határnap KcHF, KC, KQ (fűtési költségosztóknál) Meleg/hideg vízórák megfelelősége Kiolvasási intervallunok (éves/havi)

13 Kiegészítők A PDA-hoz elérhető kiegészítők Asztali dokkoló állomás és akkumulátor töltő ASN: WTZ4.PDA-PA Autós töltő (12V) ASN: WFZ.PDA-AL12

14 Kiegészítők Kiegészítők a mobil adatgyűjtőhöz Töltő készülék az elemekhez 12V/ V (4 darab elemmel együtt) ASN: WTZ.AL Elemek a mobil adatgyűjtőhöz (4 darab) ASN: WTZ.AP4

15 Kiegészítők Általános kiegészítők Indító eszköz rádiós jelek kibocsátásához (szükséges pl. kiegészítő modulokhoz) ASN: WFZ.PS Infravörös adapter (RS232 interfésszel) ASN: F Programozó adapter WHE460/465-höz ASN: WHZ4.PO

16 A WalkBy rendszer standard paraméterezése Éves kiolvasás Jeladási késés 0 nap Jeladási időszak től ig Jeladási szünet: Vasárnap

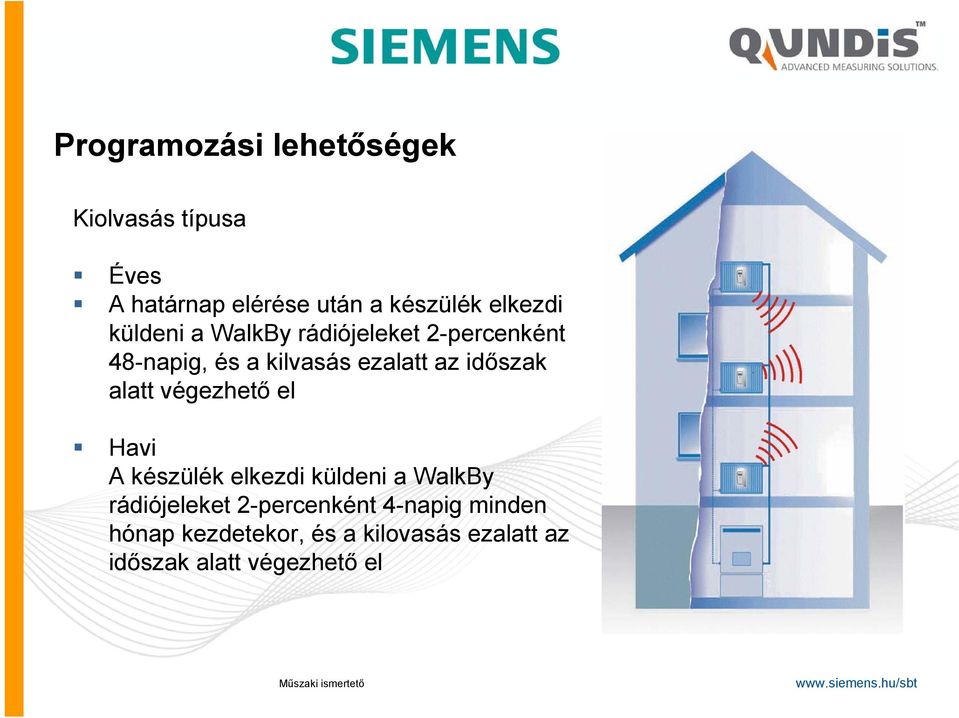

17 Programozási lehetőségek Kiolvasás típusa Éves A határnap elérése után a készülék elkezdi küldeni a WalkBy rádiójeleket 2-percenként 48-napig, és a kilvasás ezalatt az időszak alatt végezhető el Havi A készülék elkezdi küldeni a WalkBy rádiójeleket 2-percenként 4-napig minden hónap kezdetekor, és a kilovasás ezalatt az időszak alatt végezhető el

18 Programozási lehetőségek Jeladási késés A jeladási késés napokban adható meg, akár éves, akár havi kiolvasást választottunk A készülékek csak azután kezdik küldeni a WalkBy rádiójeleket, miután a beállított késési napok száma letelt (hogy ne egyszerre kelljen valamennyi házat kiolvasni)

19 Programozási lehetőségek Jeladási időszak A jeladási időszak szabadon beállítható A maximális jeladási időtartam: 10 óra

20 Programozási lehetőségek Jeladási szabadnap beállítása A Pénteket, Szombatot vagy Vasárnapot be lehet állítani, mint jeladási szabadnapnak kijelölt napot/napokat Maximum 2 nap állítható be jeladási szabadnapként

21 Szerelés A készülékek felszerelésével kapcsolatban ugyanazon műszaki irányelveket kell követni, mint a hagyományos mérőeszközök felszerelésével kapcsolatban (szerelési hely, stb.) A rádiójelek továbbítására vonatkozóan a Walk-By rendszer korlátai / jellemzői megegyeznek az AMR-rendszer jellemzőivel (pl. nagy fém felületek árnyékoló hatása, stb.)

22 Üzembehelyezés A rádiójelek küldése a fűtési költségosztóról automatikusan aktiválódik, amint a készülék felszerelésre kerül a hővezető hátlapra A kiegészítő modulok rádiójeleinek küldését a WFZ.PS indító eszköz segítségével lehet aktiválni Miután a készülékek felszerelésre kerültek, elsőként egy aktiválási jel kerül kibocsátásra, majd ezt követően a WalkBy telegram

23 Üzembehelyezés A felszerelési napon valamint az azt követő napon van lehetőség a mérőeszközök első WalkBy kiolvasására A beállított jellemzőket, a megadott jeltovábbítási időszakot illetve jeltovábbítási szabadnapokat ugyancsak ekkor lehet ellenőrizni

24 Kiolvasás Bejelentkezés az ACT46 szoftverbe a PDA-n Bluetooth kapcsolat létrehozása a mobil adatgyűjtő készülékkel Kiolvasás (listás vagy lista nélküli) Ahhoz, hogy valamennyi mérő készülék adata kiolvasható legyen, valószínűleg kiolvasás közben helyet kell változtatni (akár többször is) A kiolvasás elmentése

25 Kiolvasás Kiolvasási példa lista nélkül

26 Kiolvasás Kiolvasási példa listával

27 Adatok exportálása Az ACT46 export funkciójának segítségével, a kiolvasás típusának megfelelően, a kiolvasott adatokat lehetséges xml file-ként, rep file-ként vagy ahw file-ként exportálni Ez lehetővé teszi a kiolvasott adatokat más, altalánosan használt formátumokban is megjeleníteni, illetve azokkal további műveleteket végrehajtani

28 Speciális jellemzők Minden WalkBy készüléket lehetőség van egyszer átparaméterezni AMR készülékké (a rendszer távkiolvasásának engedélyezése) További kiegészítő modulok és mérőeszközök (pl. hőmennyiségmérők) integrálhatók a Walk-By rendszerhez lépésről-lépésre

29 Köszönjük a figyelmet! További kérdés esetén kérjük keresse kollégánkat: Szűcs Péter +36/ szucs.peter@siemens.com hvp.hu@siemens.com Page 29
