1 Fé nyké pék, á brá k Szábá lyozott ho mé rsé klétét fénntárto égé szsé gü gyi észko z Tartalomjegyzék 1. Konstrukció 1.1. Külső oldal: a készülék sematikus rajza a külvilág (a testfelülettel átellenben lévő oldal) felől. Az ábra tartalmazza a hőszigetelő tokot, ennek rögzítésre szolgáló tépőzárat, a TEC egységek kivezető (szellőző) nyílásait, valamint az ezeket szegélyező hő-visszaverő réteget Belső oldal: a készülék sematikus rajza a testfelülettel érintkező oldal irányából. A hőszigetelő tokon lévő nyíláson keresztül látható a belső folyadéktasak egy része, amely a bőrfelülettel kontaktusba kerül Folyadéktasak: a vízzel teli, zárt tasakhoz közvetlenül (ill. hővezető tapasszal) illeszkednek a TEC elemek. Szintén a folyadéktasakkal szoros kontaktusban található a hőmérő (termo-ellenállás). Az csatlakozó alkatrészeket szigetelt vezetékek kötik össze a távolabb lévő elektronikus vezérlőegységgel. 2. Működés 2.1. A készülék hatása gyulladásos gócokra: az ábra azt demonstrálja, hogy a készülék elhelyezkedése (célzás), teljesítménye (közölt vagy elvont hő) és a behatás felülete (fókuszáltság) egyaránt befolyásolják a különböző helyzetű és mélységű gyulladásos folyamatokat. 3. Prototípus 3.1. Elektronika: az elmélet gyakorlati vizsgálatához használt prototípus elektronikus vezérlőegysége (mikrokontroller + alaplap) összekötve a TEC elemmel, a termoellenállással, a tápfeszültséggel és a PC-hez vezető mini-usb kábellel Folyadéktasak merevítése: a későbbiekben vízzel feltöltendő és lezárandó tasakba egymásba fonódó rugókat helyeztünk az ábrán látható módon, amely megakadályozza a folyadékréteg folytonossági hiányát Folyadéktasak hővezető fóliával: a TEC elem és a termo-ellenállás jobb kontaktusának eléréséhez fém-alapú hővezető tapaszt ragasztottunk a folyadéktasak külső (bőrrel átellenben lévő) felszínére Rögzítés törzsre: a prototípus egyik változata egy övtáska-alapú elrendezés, amelynek külső felszínén található a TEC hő-leadó felülete és a vezérlő elektronika, a belső (bőr felöli) felszínén pedig ablakot nyitottunk a folyadéktasak részére Rögzítés végtagra: ez a megoldás egy felkarra rögzíthető mobil-telefon tok átalakításának eredménye. A hőszigetelő réteg itt tömör, rugalmas szivacsos anyagból

2 van, amelynek belső oldalán ablakot képeztünk a folyadéktasak belső felszíne és a bőrfelület közé Rögzítés ízület fölé: az ábrán egy bokaízület rögzítésére szolgáló gyógyászati segédeszköz látható, amelyben elhelyeztük a folyadéktasakot, és kívülről ráerősítettük a vezérlő elektronikát, valamint a TEC hő-leadó felületét A mikrokontroller gyári szoftvere: a prototípusban szereplő mikrokontroller és az azt befogadó alaplap mini-usb csatlakozón keresztül kapcsolódik MS Windows rendszerű számítógéphez. Ezen egy driver szoftver emulálja az USB-COM (soros port) konverziót, és a képen látható szoftver segítségével jeleníthetőek meg az üzemi paraméterek, valamint állítható be a kívánatos hőmérséklet és annak tűréshatárai, majd küldetők el a Flash-memóriával rendelkező mikrokontrollerbe, amely ezt követően már önállóan képes tartani a beállított hőmérsékletet. 4. Szoftver koncepcióterv 4.1. Főmenü: az okos-telefonon futó alkalmazás főmenüje, amely a készülék beállítását és az online funkciókat teszi elérhetővé Nyelv-választás és bejelentkezés: a felhasználói felületen több nyelv közül lehet választani, valamint a személyes (a felhasználóra és az ő készülékére vonatkozó) adatok karbantartásához lehetőség van a jelszavas bejelentkezésre Páciens adatok: a páciensre (felhasználóra) jellemző adatok, amelyek kihatással lehetnek a bőr hővezető képességére, és érzékenységére Betegség adatok: az aktuálisan kezelt elváltozás (beteg terület) jellemzői, amelyek alapján meghatározható a kezelés módja (hűtés vagy fűtés), ritmusa és intenzitása Eszköz adatok: típus, abszolút vagy relatív hőmérséklet, BlueTooth tesztelése, LED-ek 4.6. Kézikönyv: A telepítési használati utasítások online frissített változata Működési napló: a készüléken, a hőszigetelő tasakon és a bőrfelületen elhelyezett hőmérők által mért értékek megjelenítése és naplószerű tárolása (minden kezelési eseményhez a beállítási értékek is tárolásra kerülnek) Online tartalmak: a használati útmutatók, hibaelhárítási leírások mellett lehetőség van az egészségügyi szakértő megszólítására, fórum-szerű tapasztalatcserére, valamint friss információ érkezhet kiegészítőkről, szoftver-frissítésekről. 5. Kompetítorok 5.1. thermojacket.eu: termoelektromos fűtést alkalmazó termék honlapjáról származó fénykép embrlabs.com: a csukló hűtésére szolgáló, TEC-et alkalmazó termék honlapjáról származó fénykép.

3 1 Konstrukció 1.1 Külső oldal 1.2 Belső oldal 1.3 Folyadéktasak

4 2 Működés 2.1 A készülék hatása gyulladásos gócokra 3 Prototípus 3.1 Elektronika

5 3.2 Folyadéktasak merevítése 3.3 Folyadéktasak hővezető fóliával

6 3.4 Rögzítés törzsre 3.5 Rögzítés végtagra 3.6 Rögzítés ízület fölé

7 3.7 A mikrokontroller gyári szoftvere

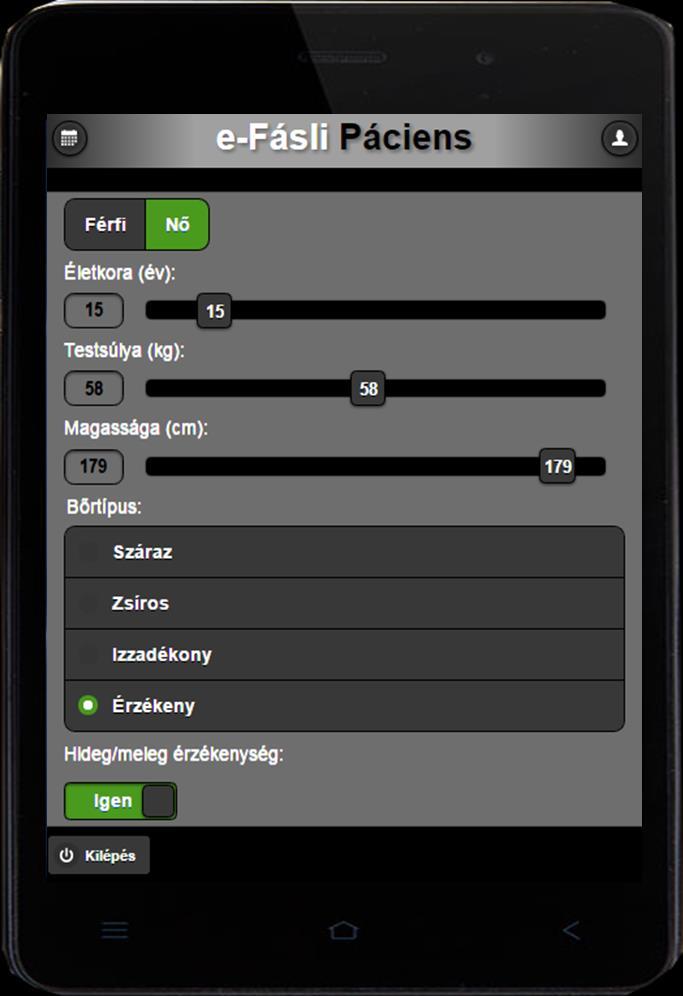

8 4 Szoftver koncepcióterv 4.1 Főmenü 4.2 Nyelv-választás és bejelentkezés 4.3 Páciens adatok 4.4 Betegség adatok

9 4.5 Eszköz adatok 4.6 Kézikönyv 4.7 Működési napló 4.8 Online tartalmak

10 5 Kompetítorok 5.1 thermojacket.eu 5.2 embrlabs.com
