1 Üdvözöljük a SIEMENS fűtési költségosztók világában

2 Fűtési költségosztók funkciók A fűtési költségek szétosztása a különböző fogyasztók között az érzékelt hőfogyasztás mennyisége alapján A radiátor által leadott hőmennyiség meghatározása a mért illetve megállapított radiátorhőmérséklet alapján A legutolsó határnap óta bekövetkezett hőfogyasztás összegzése Az előző év hőfogyasztásának tárolása

3 Fűtési költségosztók mérési elv Kétféle mérési módszer lehetséges Egyérzékelős mérés egy hőmérsékletérzékelő a radiátor hőmérsékletének mérésére Kétérzékelős mérés egy hőmérsékletérzékelő a radiátor hőmérsékletének mérésére egy hőmérsékletérzékelő a helyiség hőmérsékletének mérésére melegvíz radiátor hővezető hátlap radiátor érzékelő helyiség hőm.érzékelő (kétérzékelőskészüléknél)

4 Fűtési költségosztók konstrukciók Kétféle kivitelű készülék van Kompakt készülék mindkét érzékelő a készüléken belül van elhelyezve, a költségosztó a radiátorra van felszerelve Távérzékelős kivitelű készülék a radiátor hőmérsékletérzékelője a készüléken kívül helyezkedik el (a kábel hossza 1,5m), a költségosztó a radiátortól távolabb kerül elhelyezésre

5 Fűtési költségosztók szerelési tudnivalók standard szerelési pont vízszintesen középre hossz < 3 m függőlegesen 75% magasság > 47 cm

6 Fűtési költségosztók szerelési tudnivalók Ha a radiátorhossz > 3 m 2 db költségosztó szükséges hossz > 3 m vízszintesen 25 % a két végétől függőlegesen 75% magasság > 47 cm

7 Fűtési költségosztók szerelési tudnivalók Ha a radiátormagasság < 47 cm víszintesen középre hossz < 3 m függőlegesen középre magasság < 47 cm

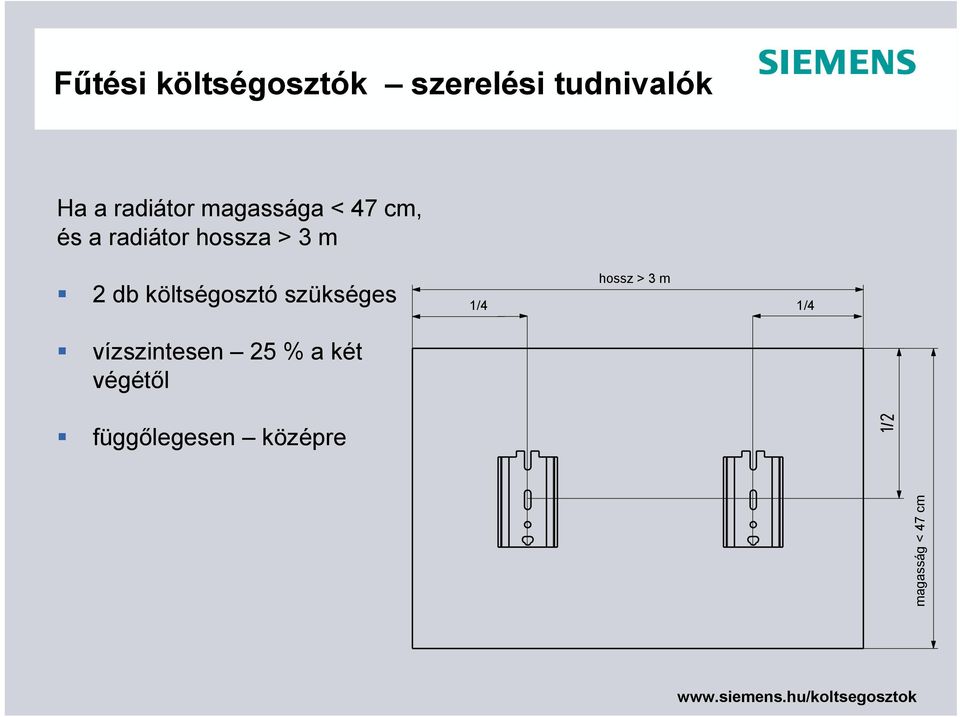

8 Fűtési költségosztók szerelési tudnivalók Ha a radiátor magassága < 47 cm, és a radiátor hossza > 3 m 2 db költségosztó szükséges hossz > 3 m 1/4 1/4 vízszintesen 25 % a két végétől függőlegesen középre magasság < 47 cm

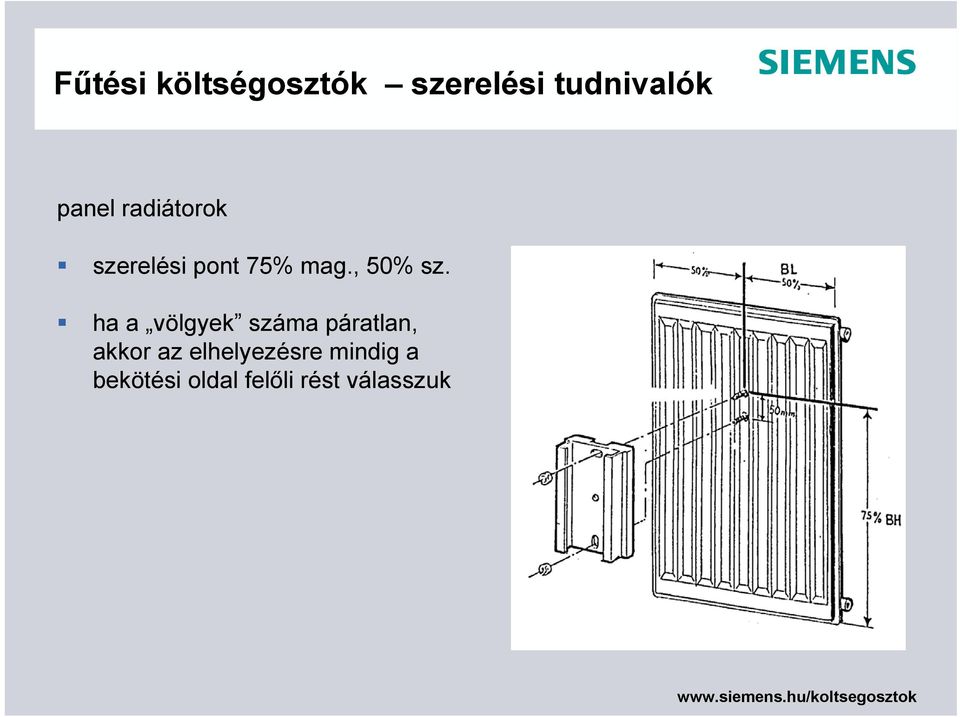

9 Fűtési költségosztók szerelési tudnivalók panel radiátorok szerelési pont 75% mag., 50% sz. ha a völgyek száma páratlan, akkor az elhelyezésre mindig a bekötési oldal felőli rést válasszuk

10 Fűtési költségosztók szerelési tudnivalók tagos radiátorok szerelési pont 75% mag., 50% sz ha a tagok száma páratlan, akkor az elhelyezésre mindig a bekötési oldal felőli rést válasszuk

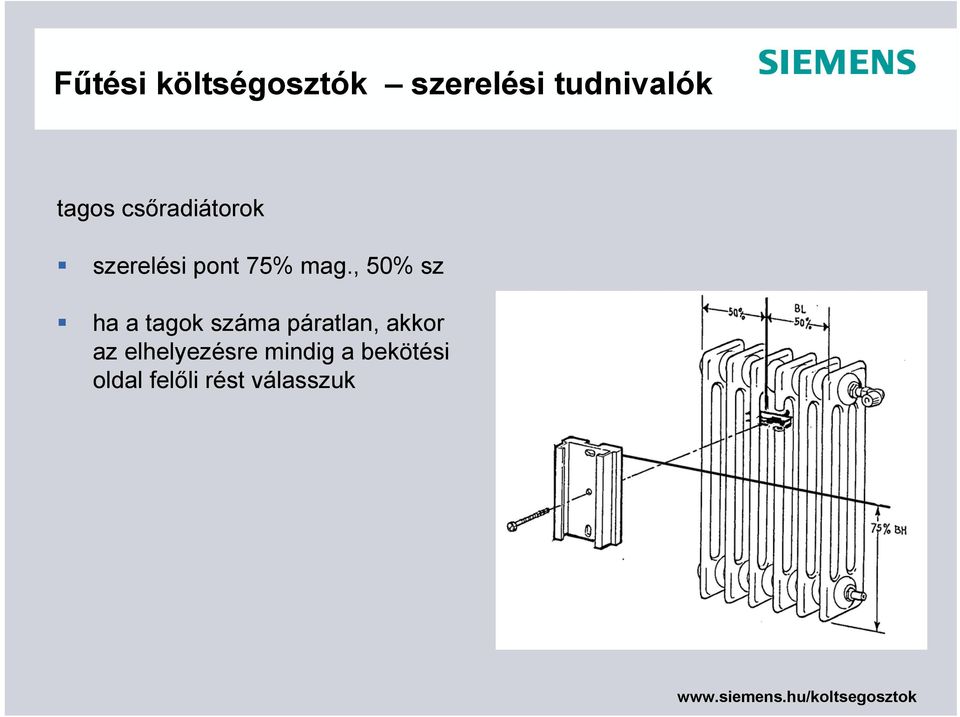

11 Fűtési költségosztók szerelési tudnivalók tagos csőradiátorok szerelési pont 75% mag., 50% sz ha a tagok száma páratlan, akkor az elhelyezésre mindig a bekötési oldal felőli rést válasszuk

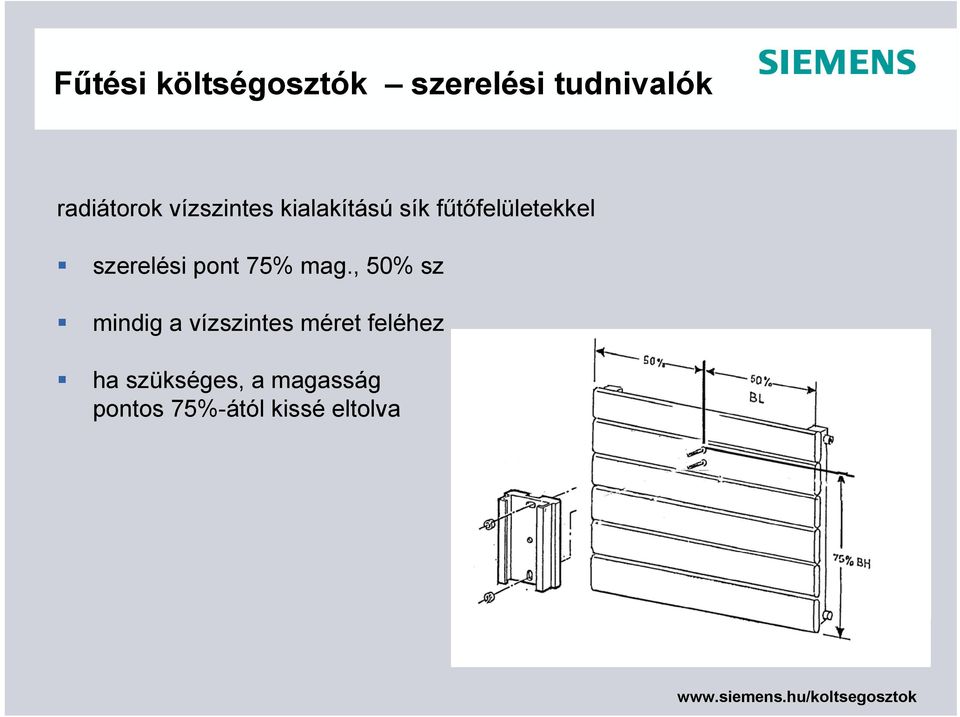

12 Fűtési költségosztók szerelési tudnivalók radiátorok vízszintes kialakítású sík fűtőfelületekkel szerelési pont 75% mag., 50% sz mindig a vízszintes méret feléhez ha szükséges, a magasság pontos 75%-ától kissé eltolva

13 Fűtési költségosztók szerelési tudnivalók A részletes információk a Szerelési tudnivalók című kiadványban megtalálhatók valamennyi szerelési lehetőség részletes bemutatása / leírása információk a szereléshez szükséges alkatrészekkel/ anyagokkal kapcsolatban Ingyenesen letölthető weboldalunkról ASN: WHZ.MB

14 Fűtési költségosztók Siemens WHE3 család WHE46 család

15 Fűtési költségosztók Siemens WHE3 család

16 WHE3 termék jellemzők Elérhető egy- és kétérzékelős változatban Elérhető kompakt- és távérzékelős kivitelben Versenyképes árszint 4 karakteres, nagyméretű LCD-kijelző Automatikus kijelző változtatás (ismétlés) 10 éves élettartam + 15 hónapos tartalék kapacitás a tároláshoz és cseréhez Védettség mechanikai behatások ellen (szabotázs), és víz ellen Univerzális szerelési lehetőségek

17 WHE3 termékválaszték kompakt készülékekből A hővezető hátlap és a plomba tartozék WHE30 egyérzékelős kivitelű készülék ASN: WHE30 WHE30Z kétérzékelős kivitelű készülék ASN: WHE30Z WHE37 egyérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37 WHE37Z kétérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37Z

18 WHE3 termékválaszték kompakt készülékekből A hővezető hátlap nem, csak a plomba tartozék WHE30.A egyérzékelős kivitelű készülék ASN: WHE30.A WHE30Z.A kétérzékelős kivitelű készülék ASN: WHE30Z.A WHE37.A egyérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37.A WHE37Z.A kétérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37Z.A

19 WHE3 termékválaszték távérzékelős készülékekből A fali szerelő szett és a plomba tartozék WHE30.FR egyérzékelős kivitelű készülék ASN: WHE30.FR WHE30Z.FR kétérzékelős kivitelű készülék ASN: WHE30Z.FR WHE37.FR egyérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37.FR WHE37Z.FR kétérzékelős kivitelű készülék IrDAinterfésszel ASN: WHE37Z.FR

20 WHE3 kijelző a kijelző gyárilag váltakozó üzemmódra van beállítva (körkörös ismétlés) gyári beállításként a fűtési költségosztó határnap értéke: dec.31, és az alábbi paraméterek megjelenítése van aktiválva (lásd oldalt) gyári beállításként, az eszköz 0-ról kezd újra számlálni azután, hogy a határnapon elmentette a lezárult év értékét 3 s Pillanatnyi érték Kijelző teszt valamennyi szegmens látható 0.5 s Kijelző teszt - valamennyi szegmens eltűnik (üres) 0.5 s Határnap dátuma 1 s Előző év határnapi értéke 3 s 3 s Ellenőrzőszám 5356Z02

21 WHE3 kijelző a határnap funkció kikapcsolható a WHZ3.P2 speciális programozó adapter segítségéve ennek eredményeként a készülék nem végzi el a határnap szerinti kiolvasást a kijelző egyszerűen tovább számol ha ez van programozva, a kijelző automatikusan kihagyja ennek az értéknek a megjelenítését Pillanatnyi érték 3 s Kijelző teszt valamennyi szegmens látható 0,5 s Kijelző teszt valamennyi szegmens eltűnik (üres) 0,5 s Ellenőrzőszám 5356Z03 3 s

22 WHE3 kijelző aktuális érték kijelző szegmens teszt határnap dátuma a legutóbbi határnap szerinti fogyasztás ellenőrzőszám

23 WHE3 kijelző a kijelzőn látható extra értékek elemcserére figyelmeztető jelzés, mely minden megjelenített érték mellett látható (10 éves működés után tűnik fel a kijelzőn) error (hibára utaló üzenet)

24 WHE3 kijelző új határnap Lehetőség van eltérő határnap beállítására is egy speciális eszköz (WHE30) vagy szoftver (WHE30/37) alkalmazásával ha egy új határnap kerül felprogramozásra, akkor a következő határnap megjelenítődik a kijelzőn ezt az értéket a kijelzőn M és C jelzi a dátum csak nap és hónap értékkel látható, az év értéke nem jelenítődik meg

25 WHE3 kijelző kezdési nap lehetséges egy kezdési napot beállítani az ACT20 szerviz szoftverrel a WHE3 készüléken a beállított nap előtt a fogyasztási értéket a készülék nem számolja a fűtési költségosztó még a fűtési időszak megkezdése előtt felszerelhető a helyére, a nélkül hogy mérné a kezdési nap előtt bekövetkező esetleges fogyasztást a dátum és az évszám egy alternatív soron jelenik meg a kijelzőn A kezdő nap elérése után, a standard kijelző aktiválódik, és a készülék elkezdi a hőfogyasztás számlálását

26 WHE3 kijelző roller counter azaz folyamatos számláló lehetséges az ACT20 szoftver segítségével a készüléket beállítani roller counter azaz folyamatos számlálás szerinti működésre ha ez a funkció aktív, akkor a készülék a határnapon nem nullázza le a számlálót, hanem folytatólagosan tovább számol

27 WHE3 új határnap WHZ3.P1 programozó adapter a határnap beállításához a WHE30, WHE30Z, WHE30.FR és WHE30Z.FR készülékeken passzív, nincs tápellátás a hónapok kiválaszthatók a határnap mindig a beállított hónap utolsó napja ASN: WHZ3.P1

28 WHE3 új határnap a WHE30 programozási folyamata a kívánt hónap beállítása a WHZ3.P1 programozó adapteren a WHE30 belenyomása az adapterbe sipoló hang jelzi a beállítás végét a WHE30 eltávolítása a programozó adapterből

29 WHE3 határnap funkció kikapcsolása WHZ3.P2 programozó adapter a határnap funkció kikapcsolására a WHE30, WHE30Z, WHE30.FR és WHE30Z.FR készülékeknél passzív, nincs tápellátás ASN: WHZ3.P2

30 WHE3 határnap funkció kikapcsolása egy WHE30 programozási folyamata a WHE30 belenyomása a WHZ3.P2 adapterbe sípoló hang jelzi a beállítás megtörténtét a WHE30 eltávolítása a programozó adapterből

31 WHE3 programozó eszközök WHZ3.P3 programozó eszköz a WHE30 PC-ről, ACT20 szerviz szoftverről történő programozásához az ACT20 szoftver megléte szükséges RS232 csatlakozóval ASN: WHZ3.P3

32 WHE3 programozó eszközök Actisys infravörös adapter a WHE37 PC-ről, ACT20 szerviz szoftverről történő programozásához az ACT20 szoftver megléte szükséges RS232 csatlakozóval ASN: F

33 WHE3 programozó eszközök WHZ3.USB programozó eszköz programozó kábel szett valamennyi Siemens mérőeszköz programozásához az ACT20 szoftver megléte szükséges USB csatlakozóval ASN: WHZ3.USB

34 WHE3 ACT20 ACT20 szerviz szoftver programozó és diagnosztizáló szoftver valamennyi Siemens mérőeszközhöz Windows 2000/XP szükséges az adott eszközhöz való csatlakozó adapter megléte szükséges ASN: ACT20

35 WHE3 ACT20 szerviz szoftver képernyője a WHE30-nál határnap kezdő dátum KC érték KQ érték

36 WHE3 ACT20 szerviz szoftver képernyője a WHE37-nél határnap kezdő dátum KC érték KQ érték

37 Fűtési költségosztók Siemens WHE46 család

38 WHE46 termék jellemzők létezik egyérzékelős és kétérzékelős kivitelben, valamint kompakt illetve távérzékelős kivitelben egyaránt 5 karakteres LC-kijelző automatikus ismétlődésű kijelző 10 év élettartam + 15 hónapos tartalék kapacitás a tároláshoz és cseréhez Mechanikus manipulációtól védett, vízálló kivitel 100% kompatibilitás valamennyi rögzítő alkatrésszel illetve önállóan működő fűtési költségosztóval

39 WHE46 termék jellemzők Elérhető AMR készülékként vagy walk-by készülékként egyaránt elektronikus nyitásérzékelő kontaktus kijelzőn történő megjelenítés és hibaüzenet küldése a központi eszközre abban az esetben, ha illetéktelen személy kinyitja / eltávolítja a készüléket a készülék a hővezető hátlapra történő felszerelés előtt SLEEP azaz alvó/inaktív módban van, majd a hátlapra történő felszerelést követően ébred és elkezdi küldeni a beépítettséget/üzembehelyezettséget jelző üzenetet

40 WHE46 az AMR széria kompakt eszközei a plomba tartozék egyérzékelős készülék WHE460 ASN: WHE460 kétérzékelős készülék WHE460Z ASN: WHE460Z egyérzékelős készülék IrDA-interfésszel WHE467 ASN: WHE467 kétérzékelős készülék IrDA-interfésszel WHE467Z ASN: WHE467Z

41 WHE46 az AMR széria távérzékelős eszközei a fali szerelő szett és a plomba tartozék egyérzékelős készülék IrDA-interfésszel WHE467.FR ASN: WHE467.FR kétérzékelős készülék IrDA-interfésszel WHE467Z.FR ASN: WHE467Z.FR

42 WHE46 a walk-by széria kompakt eszközei a plomba tartozék egyérzékelős készülék WHE465 ASN: WHE465 kétérzékelős készülék WHE465Z ASN: WHE465Z

43 WHE46 a walk-by széria távérzékelős eszközei a fali szerelő szett és a plomba tartozék egyérzékelős készülék IrDA-interfésszel WHE466.FR ASN: WHE466.FR kétérzékelős készülék IrDA-interfésszel WHE466Z.FR ASN: WHE466Z.FR

44 WHE46 kijelző a kijelző gyárilag váltakozó üzemmódra van beállítva (körkörös ismétlés) gyári beállításként a fűtési költségosztó határnap értéke: dec.31, és az alábbi paraméterek megjelenítése van aktiválva (lásd oldalt) gyári beállításként, az eszköz 0-ról kezd újra számlálni azután, hogy a határnapon elmentette a lezárult év értékét M C M M Aktuális érték (3s) Szegmens teszt (0,5s) Határnap (1s) Határnapi érték (3s)

45 WHE46 kijelző aktuális érték szegmens teszt határnap dátuma a legutóbbi határnap fogyasztási értéke

46 WHE46 kijelző új határnap lehetőség van eltérő határnap beállítására a szerviz szoftver alkalmazásával ha egy új határnap kerül felprogramozásra, akkor a következő határnap megjelenítődik a kijelzőn ezt az értéket a kijelzőn M és C jelzi M C a dátum csak nap és hónap értékkel látható, az év értéke nem jelenítődik meg

47 WHE46 kijelző kezdési nap lehetséges egy kezdési napot beállítani a szerviz szoftverrel a beállított nap előtt a fogyasztási értéket a készülék nem számolja a fűtési költségosztó még a fűtési időszak megkezdése előtt felszerelhető a helyére, a nélkül hogy mérné a kezdési nap előtt bekövetkező esetleges fogyasztást a kezdési dátum megjelenik a kijelzőn A kezdő nap elérése után, a standard kijelző aktiválódik, és a készülék elkezdi a hőfogyasztás számlálását

48 WHE46 kijelző roller counter azaz folyamatos számláló lehetséges az ACT20 szoftver segítségével a készüléket beállítani roller counter azaz folyamatos számlálás szerinti működésre ha ez a funkció aktív, akkor a készülék a határnapon nem nullázza le a számlálót, hanem folytatólagosan tovább számol

49 WHE46 kijelző KC értékek ha a költségosztón speciális KC és KQ értékek kerülnek felparaméterezésre, akkor a WHE46 mutatja ezeket az értékeket a kijelző kiegészítő lépéseiként a kijelzőn megjelenő KQ érték a radiátor teljesítménye a kijelzőn megjelenő KC érték a termikus hőátadási faktor

50 WHE46 programozó eszközök Actisys infravörös adapter a WHE46 PC-ről, ACT20 szerviz szoftverről történő programozásához azoknál a WHE46 típusú készülékeknél, amelyek nem rendelkeznek infravörös interfésszel, WHZ4.PO típusú programozó adapter is szükséges az ACT20 szoftver megléte szükséges RS232 csatlakozóval ASN: F

51 WHE4 programozó eszközök WHZ3.USB programozó eszköz programozó kábel szett valamennyi Siemens mérőeszköz programozásához azoknál a WHE46 típusú készülékeknél, amelyek nem rendelkeznek infravörös interfésszel, WHZ4.PO típusú programozó adapter is szükséges az ACT20 szoftver megléte szükséges USB csatlakozóval ASN: WHZ3.USB

52 WHE4 programozó eszközök programozó eszközök a WHE46-hoz olyan eszközök programozása, amelyek nem rendelkeznek infravörös interfésszel, a WHZ.PO adapter segítségével olyan eszközök programozása, amelyek rendelkeznek infravörös interfésszel, közvetlenül

53 WHE4 ACT20 Szerviz szoftver képernyője WHE46-nál határnap kezdő dátum KC érték KQ érték

54 WHE3/WHE46 szerelési anyagok A szereléshez szükséges kiegészítő alkatrészek rendelhetők panel radiátorokhoz (lapradiátorokhoz) tagos radiátorokhoz konvektorokhoz csőradiátorokhoz bordázott radiátorokhoz alumínum radiátorokhoz a beépítési adottságoktól függően kell mindig a szükséges alkatrészeket kiválasztani

55 WHE3/WHE46 szerelési anyagok minden SIEMENS/Siemens fűtési költségosztót ugyanazzal a hővezető hátlappal lehet felszerelni a hegesztési pontok standard távolsága 50 mm eltérő távolságok is előfordulhatnak (57, 40, 32, 25, 20mm)

56 WHE3/WHE46 szerelési anyagok szerelési szettek lapradiátorokhoz hővezető hátlap 4-2 F /4-2 welding bolt M3x6mm 02/572 welding bolt M3x10mm 02/574 welding bolt M3x15mm F corrugated head (pawl) nut M3 FZ sloted nut M3 F shank nut M3x3mm FZ shank nut M3x6mm FZ shank nut M3x9,5mm FZ

57 WHE3/WHE46 szerelési anyagok mounting kits for ribbed radiators hővezető hátlap 4-2 F /4-2 hővezető hátlap hosszú 55mm F trapeze slide nut 35mm FZ trapeze slide nut 50mm FZ trapeze slide nut 65mm FZ screw M4x35 F screw M4x50 F screw M4x70 F

58 WHE3/WHE46 szerelési anyagok szerelési szettek konvektorokhoz (távérzékelő) weld-installation welding bolt M3x6mm 02/572 sloted nut M3 F installation with convector bracket holder convector clamp complete F (convector bracket holder, clamp, 2 x slotted nut, pull-off nut)

59 WHE3/WHE46 szerelési anyagok szerelési szettek for tubular radiators hővezető hátlap 4-2 F /4-2 hővezető hátlap hosszú 55mm F slide nut 36mm FZ slide nut 45mm FZ profile spacer F screw M4x35 F screw M4x50 F screw M4x70 F

60 WHE3/WHE46 szerelési anyagok szerelési szettek bordázott radiátorokhoz hővezető hátlap 4-2 F /4-2 komplett szerelési szett WHZ2.FWE (2 x spacer sleeve, 4 x spread holder 2 x shank nut, 2 x screw)

61 WHE3/WHE46 szerelési anyagok Szerelési szettek alumínum radiátorokhoz hővezető hátlap 4-2 F /4-2 szögletes anya FZ csavar M3x25 F önmetsző csavar C4,2x25 F

62 WHE3/WHE46 szerelési anyagok burkoló fedlapok és plombák burkoló fedlap WHE3-hoz WHZ3.B1 burkoló fedlap WHE46-hoz WHZ4.B plomba WHE3/WHE46-hoz U

63 WHE3/WHE46 szerelési anyagok segédeszközök szerelő sablon WHZ2.ML (a szerelési pontok gyors meghatározásához) szerelési kézikönyv WHZ.MB (ingyenesen letölthető a website-ról) KC érték program WHZ.KC (ingyenesen letölthető a website-ról) szerviz szoftver valamennyi készülékhez ACT20

64 Fűtési költségosztók K-tényezők A K-tényezők nagyon fontosak a fogyasztási adatok pontos mérése illetve kiszámítása érdekében, az előforduló radiátorok sokféle típusa illetve mérete miatt KCHF megadja azt a hőtechnikai jellemzőt, ami a radiátor oldali érzékelő és a radiátorban lévő fűtővíz viszonyát jellemzi KC ( KC2F) megadja azt a hőtechnikai jellemzőt, ami mindkét érzékelő és a víz vagy a levegő viszonyát jellemzi KQ megadja a radiátor hőteljesítményét meleg víz radiátor hővezető hátlap radiátor érzékelő helyiséghőmérséklet érzékelő (kétérzékelős eszköznél)

65 Fűtési költségosztók számolási sebesség Mi befolyásolj a költségosztó számolási sebességét? KC-értékek a kisebb KC-értékek jobb hőtechnikai kapcsolatot jelentenek a költségosztó és a radiátor közti kapcsolatra vonatkozóan KQ-érték nagyobb KQ-érték (nagyobb radiátor teljesítmény) gyorsabbb számolást eredményez radiátor hőmérséklete magasabb radiátor hőmérséklet gyorsabb számolást eredményez

66 Fűtési költségosztók alkalmazási lehetőségek Kétféle alkalmazási lehetőség közül lehet választani standard tarifa K chf = 1,28 K Q = 1000 Termék-specifikus tarifa K chf = 1,12 K Q = 735 K chf = 1,28 K Q = 1000 A tényleges hőfogyasztási értéket úgy kell kiszámítani K chf = 1,21 K Q = 1234 A tényleges hőfogyasztási érték jelenik meg a kijelzőn

67 Fűtési költségosztók alkalmazási lehetőségek standard tarifa minden egyes fűtési költségosztó azonos paraméterekkel kerül beállításra (a gyári értékek KQ=1000, KCHF=1,28, KC=2,50) előnyei hibalehetőség kizárva a felszerelés alatt valamennyi költségosztó egyszerre és gyorsan felszerelhető könnyű cserélhetőség a készülék meghibásodása esetében hátrányai a lakó nem látja a tényleges fogyasztási értéket a kijelzőn az egyes helyiségek hőfogyasztási eltérései nem láthatók illetve ellenőrizhetők a készülékek kijelzői alapján a valódi hőfogyasztási értékeket először ki kell számítani, és csak ezt követően lehet elvégezni a számlázási eljárást

68 Fűtési költségosztók alkalmazási lehetőségek termék-specifikus tarifa minden egyes fűtési költségosztóra a radiátorok valós K-értékei kerülnek felprogramozásra előnyei lakó látja a tényleges fogyasztási értéket minden egyes radiátorra vonatkozóan a készülékek kijelzőjén a tényleges hőfogyasztási értékeket nem kell kiszámítnai hátrányai körültekintően kell eljárni a költségosztók felszerelésekor (a megfelelő költségosztót a megfelelő radiátorra kell szerelni) két lépésben kell a készülékeket üzembe helyezni (1. felszerelés és a radiátorok adatainak rögzítése 2. a költségosztók felprogramozása) nehézkesebb eljárás a készülékek cseréjekor (pl. meghibásodás)

69 Fűtési költségosztók KC-értékek KC-érték program WHZ.KC a KC-értékek meghatározásához a web-oldalunkról ingyenesen letölthető ASN: WHZ.KC

70 Fűtési költségosztók KC-értékek KC-érték program WHZ.KC Hogyan lehet használni? példa: alapadatok: WHE30Z, Kermi NT2000 radiátor, 75%-os szerelési pont keresett: a KC-értékek

71 Fűtési költségosztók KC-értékek KC-érték program WHZ.KC első lépés az alkalmazott költségosztó kivitelének kiválasztása (kompakt vagy távérzékelős kivitel)

72 Fűtési költségosztók KC-értékek az alkalmazott kötségosztó típusának kiválasztása (WHE30.., stb)

73 Fűtési költségosztók KC-értékek a radiátor gyártójának kiválasztása

74 Fűtési költségosztók KC-értékek a modell kiválasztása

75 Fűtési költségosztók KC-értékek a KC-értékek kiolvasása

76 Fűtési költségosztók KC-értékek a KC-értékek a 75%-os szerelési pontohoz standardizált KC a 75%- os szerelési pontohoz a KC-értékek az 50%-os szerelési pontohoz standardizált KC az 50%-os szerelési pontohoz

77 Fűtési költségosztók számítás a hőfogyasztás kiszámítása egyérzékelős készüléknél standard paraméterezés mellett CV = 7,529 * 10-4 * RV * KQ * KCHF 1,15 CV számított érték (valós hőfogyasztási érték) RV kiolvasott érték (a költségosztó kijelzőjéről leolvasott érték) KQ a radiátor teljesítménye KCHF KC-értékek egyérzékelős készülék esetében példa RV=1230, KQ=750, KCHF=1,37 CV=7,529 * 10-4 * 1230 * 750 * 1,37 1,15 CV=997

78 Fűtési költségosztók számítás a normál formulába beillesztett rövidített képlet speciális standardizált KCértékkel, egyérzékelős készüléknél CV = RV * KQ * KCHF (standardizált ) CV számított érték (valós hőfogyasztási érték) RV kiolvasott érték (a költségosztó kijelzőjéről leolvasott érték) KQ a radiátor teljesítménye KCHF(standardizált) számított KCHF-érték (KCHF(standardizált) = 7,529 * 10-4 * KCHF 1,15 ) példa RV=1230, KQ=750, KCHF(standardizált) =0, CV=1230 * 750 * 0, CV=997

79 Fűtési költségosztók számítás a hőfogyasztás kiszámítása kétérzékelős készüléknél standard paraméterezés mellett CV = 3,486 * 10-4 * RV * KQ * KC 1,15 CV számított érték (valós hőfogyasztási érték) RV kiolvasott érték (a költségosztó kijelzőjéről leolvasott érték) KQ a radiátor teljesítménye KC KC-értékek kétérzékelős készülék esetében példa RV=812, KQ=1350, KC=2,57 CV=3,486*10-4 *812*1350*2,57 1,15 CV=1131

80 Fűtési költségosztók számítás a normál formulába beillesztett rövidített képlet speciális standardizált KCértékkel, kétérzékelős készüléknél CV = RV * KQ * KC (standardizált ) CV számított érték (valós hőfogyasztási érték) RV kiolvasott érték (a költségosztó kijelzőjéről leolvasott érték) KQ a radiátor teljesítménye KC(standardizált) számított KC-érték (KC(standardizált) = 3,486 * 10-4 * KC 1,15 ) példa RV=812, KQ=1350, KC(standardizált) =0, CV=812 * 1350 * 0, CV=1131

81 Köszönjük a figyelmet! További kérdés esetén kérjük keresse kollégánkat: Szűcs Péter +36/ szucs.peter@siemens.com hvp.hu@siemens.com
