1 EZT AZ UTASÍTÁST AKASSZA FEL A FELSZERELT SZELEPRE A KÉSŐBBI KÖNNYŰ TÁJÉKOZÓDÁS ÉRDEKÉBEN FIGYELMEZTETÉS FIGYELMEZTETÉS Az utasítások és figyelmeztetések be nem tartása a termék károsodásához vezethet, amely jelentős személyi sérüléseket és anyagi károkat okozhat. Olvassa el és értse meg az összes utasítást, mielőtt bármely Victaulic csővezetéki elem szereléséhez hozzákezdene. Viseljen védőszemüveget, védősisakot és lábvédőt. Őrizze meg ezt a szerelési-, karbantartási- és teszt-kézikönyvet későbbireferenciaként. Amennyiben plusz másolatokra van szüksége bármely dokumentációból vagy kérdései vannak a biztonságos és megfelelő felszerelésre vonatkozóan, vegye fel a kapcsolatot a Victaulic céggel,prijkelstraat 36, 9810 Nazareth, Belgium, Telefon: _1

2 TARTALOMJEGYZÉK Veszélyazonosítás Biztonsági utasítások a szerelő számára Általános tudnivalók Karbantartás és tesztelés Bevezető Az egység méretei Perspektivikus bontott részábrázolás Az egység alkatrészei Perspektivikus bontott részábrázolás A szelep belső alkatrészei Fontos szerelési tudnivalók Szelep/szerelvényezés szerelése Hidrosztatikai ellenőrzés A rendszer üzembehelyezése Külső ellenőrzés Heti ellenőrzés Havi ellenőrzés Szükséges rendszertesztek A fő leeresztő tesztje Vízáram riasztás teszt Szükséges belső ellenőrzés Karbantartás A szeleptányér tömítésének leszerelése és cseréje a DN80, DN100, és DN150 méretű szelepeknél A szeleptányér tömítésének leszerelése és cseréje a DN200 méretű szelepeknél A szeleptányér részegység leszerelése és cseréje (minden méret) Az előlap tömítésének és az előlap felszerelése Hibaelhárítás 751 sorozatú európai riasztószelep állomás VESZÉLYAZONOSÍTÁS A különböző veszélyszintek azonosítására szolgáló értelmezések alább találhatóak. Amikor ezt a szimbólumot látja, ez lehetséges személyi sérülésekre figyelmezteti. Alaposan olvassa el, és teljesen értse meg az azt követő üzenetet. FIGYELMEZTETÉS A FIGYELMEZTETÉS szó veszélyt vagy nem biztonságos tevékenységet jelöl, amely halálhoz vagy nagyon súlyos személyi sérülésekhez vezethet, amennyiben nem tartják be az utasításokat, beleértve az ajánlott elővigyázatosságot is. A szó lehetséges veszélyre vagy nem biztonságos műveletre hívja fel a figyelmet, amely személyi sérüléseket és a termék károsodását, illetve anyagi károkat okozhat, hogyha nem tartják be az utasításokat, beleértve az ajánlott elővigyázatosságot is. MEGJEGYZÉS A MEGJEGYZÉS szó különleges utasításokat jelöl, amelyek fontosak, viszont nem vonatkoznak veszélyekre. _1

3 BIZTONSÁGI UTASÍTÁSOK A SZERELŐ SZÁMÁRA FIGYELMEZTETÉS A jelen terméket egy tapasztalt, gyakorlott szerelőnek kell felszerelnie az utasítások betartásával. Ezek azutasítások fontos információkat tartalmaznak. A Victaulic rendszerelemek felszerelése, leszerelése, beállítása vagy karbantartása előtt nyomásés folyadékmentesítse a csőrendszert. Ezen utasítások be nem tartása a termék károsodását okozhatja, amely jelentős személyi sérüléseket és dologi károkat von maga után. ÁLTALÁNOS TUDNIVALÓK 1. A Victaulic 751 FireLock európai riasztószelep szerelése, karbantartása és tesztelése elkezdése előtt olvassa el és értse meg az összes utasítást és nézze meg a szerelvényezés diagramját. 2. Ellenőrizze le a szállítmányt. Bizonyosodjon meg róla, hogy az összes alkatrész benne van a szállítmányban, és hogy a szereléshez szükséges összes szerszám rendelkezésre áll-e. 3. Csak ajánlott tartozékokat használjon. A riasztószeleppel való használatra jóvá nem hagyott tartozékok és felszerelések a rendszer nem megfelelő működését okozhatják. 4. Viseljen védőszemüveget, védősisakot, lábvédőt és fülvédőt. Viseljen fülvédőt, ha hosszú ideig van kitéve zajos helyszíni műveleteknek. 5. Előzze meg a hátsérülést. A nagyobb és előszerelt szelepek nehezek, ezért több mint egy személyt vagy mechanikus emelő berendezést igényelnek a szerelvény beállítása és összeszerelése érdekében. Használjon mindig megfelelő emelő berendezést. 6. Veszélyes környezetben kerülje az elektromos szerszámok használatát. Ha a szereléshez elektromos szerszámokat használ, bizonyosodjon meg arról, hogy a terep nedvességmentes. A munka környékét megfelelően világítsa meg, és hagyjon elegendő helyet, hogy megkönnyítse a szelep és kiegészítői, valamint a tartozékok előírás szerinti összeszerelését. 7. Figyeljen a csípési helyekre. Ne helyezze ujjait a szelep teste alá, ahol becsípődhetnek annak súlya alatt. Legyen elővigyázatos a rugós alkatrészeknél (pl. a szeleptányér részegysége). 8. A munkaterületet tartsa tisztán. A zsúfolt felületek, munkapadok és csúszós padlók veszélyessé tehetik a munkát. 9. ÓVJA A RENDSZERT A FAGYTÓL. A SZELEP ÉS A BETÁPLÁLÓ CSÖVEK VÉDVE KELL LEGYENEK A FAGYTÓL ÉS A MECHANIKAI SÉRÜLÉSEKTŐL. KARBANTARTÁS ÉS TESZTELÉS 1. Értesítse az illetékes hatóságot. Mindig értesítse az illetékes hatóságot mielőtt bármilyen olyan karbantartást végezne, amely kiiktatja a rendszer által biztosított tűzvédelmet. 2. A tesztelési és inspekciós műveletekhez tartsa be az országos előírásokat vagy a helyi illetékes hatóságok előírásait. Az épület tulajdonosa vagy annak képviselője felel a rendszer országos előírások vagy a helyi illetékes hatóság előírásai szerinti inspekciókért (amelyik szigorúbb a kettő közül). 3. Nyomásmentesítse, illetve eressze le teljesen a rendszert mielőtt bármilyen karbantartást végezne. A nyomás alatt levő víz lerepítheti az előlapot leszerelés közben, hogyha a rendszert nem nyomásmentesítette és nem eresztette le teljesen. 4. A szelepet védje a fagytól, idegen anyagoktól és korróziót okozó környezettől. El kell kerülni minden olyan körülményt, amely károsan befolyásolja a rendszert vagy a rendszer teljesítményét. _2

4 BEVEZETŐ A következő utasítások a Victaulic 751-es sorozatú európai riasztószelep állomás megfelelő felszereléséhez szolgálnak útmutatásul. Ezek az utasítások a Victaulic előírásai szerint megfelelően előkészített és hornyolt csöveket feltételeznek. MEGJEGYZÉS A kézikönyvben található rajzok és/vagy képek a jó láthatóság kedvéért túlzottak lehetnek. Ez a termék és a jelen szerelési, karbantartási és tesztelési kézikönyv védjegyeket, szerzői jogokat és/vagy szabadalmazott szerkezeteket tartalmaz, amelyek a Victaulic kizárólagos tulajdonát képezik. AZ EGYSÉG MÉRETEI F B A* A1 G H D Teljesen nyitva E C Méret Méretek centiméterben A* A1 B C D E F G H Körülbelüli súly, kilogrammban DN80 32,03 42,27 13,34 29,00 33,00 32,00 74,00 48,00 23,6 DN100 38,18 50,88 57,88 15,55 31,00 33,00 27,00 78,00 51,00 54,0 DN150 40,64 56,31 64,44 19,10 32,00 34,00 26,00 83,00 63,00 69,0 DN200 44,45 58,65 23,90 36,00 39,00 23,00 81,00 70,00 82,6 * Az A méretet a szeleptest csúcsától a szeleptest aljáig mérjük (nincs méretezve). MEGJEGYZÉS: A teljes magasság B a legnagyobb magasság, ha az opcionális 752 VdS késleltető kamra részegység nincs felszerelve. _3

5 PERSPEKTIVIKUS BONTOTT RÉSZÁBRÁZOLÁS AZ EGYSÉG ALKATRÉSZEI 751 SOROZATÚ EURÓPAI RIASZTÓSZELEP ÁLLOMÁS (AZ OPCIONÁLIS ALKATRÉSZEK SZINTÉN ÁBRÁZOLVA VANNAK) A vízmotoros riasztó vagy az opcionális 752V sorozatú légbeszívó készlet felé Opcionális 752V sorozatú légbeszívó készlet 9 Csővezeték a nyitott leeresztőhöz Anyaglista sorozatú európai riasztószelep 2 FireLock merev kuplung 3 A vízellátás fő szabályozó szelepe 4 Nyomásmérő szelep 5 A vízellátás nyomásmérője (0 25 bar) 6 Leeresztő visszacsapószelep 7 Fojtás/riasztás vezeték leeresztő 8 A rendszer fő leeresztő szelepe 9 752Vds sorozatú késleltető kamra részegység (opcionális/külön kapható) 10 Riasztó nyomáskapcsoló 11 Riasztó vezeték golyós szelep (rögzíthető - záró) as sorozatú európai vízmotor riasztó részegység (opcionális/külön kapható) 13 Rendszer tesztszelep 14 A rendszer nyomásmérője (0-25 bar) 15 A 752V sorozatú késleltető szellőztető készlet* (opcionális/külön kapható) 8 Leeresztőhöz (alaphelyzetben nyitott - zárható) 11 7 Leeresztőhöz A rendszerhez * A 752V sorozatú késleltető szellőztető készlet annyiszor szükséges, ahányszor egy légrésre van szükség a 752 VdS sorozatú késleltető kamra részegység fölé. Ezenkívül a 752V késleltető szelep készlet akkor szükséges, ha többszörös szelep van egy vízmotor riasztóba bekötve és minden egyes vezetéket egy ellenőrzőszelep választ el. 3 Vízellátástól _4

6 PERSPEKTIVIKUS BONTOTT RÉSZÁBRÁZOLÁS - A SZELEP BELSŐ ALKATRÉSZEI Szeleptányér Riasztás kivezetés Szelepülék A jól láthatóság kedvéért fel van nagyítva Anyaglista 1 Szeleptest 2 Szeleptányér tengely rögzítő távtartója (mennyiség: 2) 3 Szeleptányér tengely 4 Szeleptányér 5 Szeleptányér rugó 6 Szeleptányér tömítés 7 Tömítésrögzítő gyűrű 8 Csavar tömítés 9 Tömítés részegység csavar 10 Fedőlap tömítés 11 Fedőlap 12 Fedőlap csavarok 13 Tömítőgyűrű 14 Tömítő alátét A DN80, DN100 és DN150 méretű szelepek számára 13 A DN200 méretű szelepek számára _5

7 FONTOS SZERELÉSI TUDNIVALÓK 1. A megfelelő működéshez és engedélyezéshez, a 751 -es sorozatú riasztószelepet a megfelelő szerelvényezési diagram szerint kell felszerelni, amely része a kiszállított csomagnak. 2. Mielőtt felszerelné a 751-es sorozatú riasztószelepet, az idegen anyagok eltávolítása érekében öblítse ki teljesen a vízellátó csöveket. 3. A 751-es sorozatú FireLock riasztószelepet NEM SZABAD olyan helyre felszerelni, ahol fagynak lehet kitéve. Ezen kívül a 751 -es sorozatú FireLock riasztószelep NEM SZABAD olyan helyen legyen, ahol fizikai sérülések érhetik. 4. A rendszer tervezőjének kötelessége meggyőződni a 751-es sorozatú FireLock riasztószelep, szerelvényei és megfelelő tartozékai anyagmegfelelőségéről, hogyha korrozív hatású vagy szennyezett vizes környezetben kell működjenek. 5. A Ú FIRELOCK RIASZTÓSZELEPET CSAK FÜGGŐLEGES POZÍCIÓBAN SZABAD FELSZERELNI, ÚGY HOGY A SZELEPTESTEN TALÁLHATÓ NYÍL FELFELE MUTASSON. A VISSZACSAPÓ SZELEPEN, A KITÉRŐ ÁGON, A NYÍLNAK FELFELE KELL MUTATNIA. 6. A Victaulic 752 VdS sorozatú késleltető kamra részegységét változó nyomású alkalmazások esetén kell alkalmazni. MEGJEGYZÉS: Victaulic megfelelő rajzokat biztosít a 752 VdS sorozatú késleltető kamra részegység felszereléshez. Opcionális 760-as sorozatú európai vízmotoros riasztó részegység SZELEP/EGYSÉG FELSZERELÉSE 1. Bizonyosodjon meg arról, hogy a rajz eleget tesz-e a rendszerkövetelményeknek. Mielőtt elkezdené a szelepet szerelni, bizonyosodjon meg arról, hogy a távtartó szivacsot kivette a szelepből. Ezen utasítások be nem tartása a szelep nem megfelelő működéséhez vezethet, ez személyi sérüléseket és anyagi károkat okozhat. 2. Távolítsa el az összes műanyag sapkát és távtartó szivacsot a szelepből. 3. Használjon egy kevés csőkötés-keveréket vagy csavarjon Teflon* szalagot a menetes csőcsatlakozás külső menetére. NE juttasson semmilyen szalagot, vegyületet vagy más idegen anyagot a szelepbe, a csőcsonkokba vagy a szelepnyílásokba. Bizonyosodjon meg arról, hogy nem került semmilyen idegen anyag a szelepbe, a csőcsonkokba vagy a szelep nyílásaiba. Hogyha más anyagot használ, mint Teflonszalagot, legyen rendkívül elővigyázatos, hogy semmilyen anyag ne kerüljön az egységbe. Ezen utasítások be nem tartása a szelep nem megfelelő működéséhez vezethet, ez személyi sérüléseket és anyagi károkat okozhat. 4. Szerelje fel a szelepet, szerelvényeit és tartozékait az egység rajza szerint. Opcionális 752V sorozatú légbeszívó készlet A vízmotoros riasztó vagy az opcionális 752V sorozatú légbeszívó készlet felé Opcionális riasztó nyomáskapcsoló* HIDROSZTATIKAI PRÓBA A Victaulic 751-es sorozatú európai riasztószelepe 16 bar maximális üzemi nyomásra van gyártva és kiadva; a gyárilag 41 bar nyomásra van bevizsgálva. Az illetékes hatóságok engedélyének megszerzése érdekében az állomást a szeleptányér felett hidrosztatikai tesztnek lehet alávetni 14 bar és/ vagy 3,5 bar nyomáson a normál vízellátás nyomásához képest (2 órára korlátozott ideig). Csővezeték a nyitott leeresztőhöz 6a. A 752V sorozatú késleltető légbeszívó készlet annyiszor szükséges, ahányszor légbeszívásra van szükség a 752 VdS sorozatú késleltető kamra részegységben. Ezenkívül a 752V késleltető légbeszívó készlet akkor szükséges, ha több riasztószelep van egy vízmotoros riasztóra kötve és minden egyes vezetéket egy visszacsapószelep választ el. Lásd a fenti rajzot. 7. Ha a 751-es sorozatú FireLock RIASZTÓSZELEPet vízmotoros riasztóval használják, egy megszakítás nélküli riasztónyomás-kapcsoló ajánlott a fenti rajzon jelzett helyen. * TEFLON A DUPONT CÉG BEJEGYZETT VÉDJEGYE _6

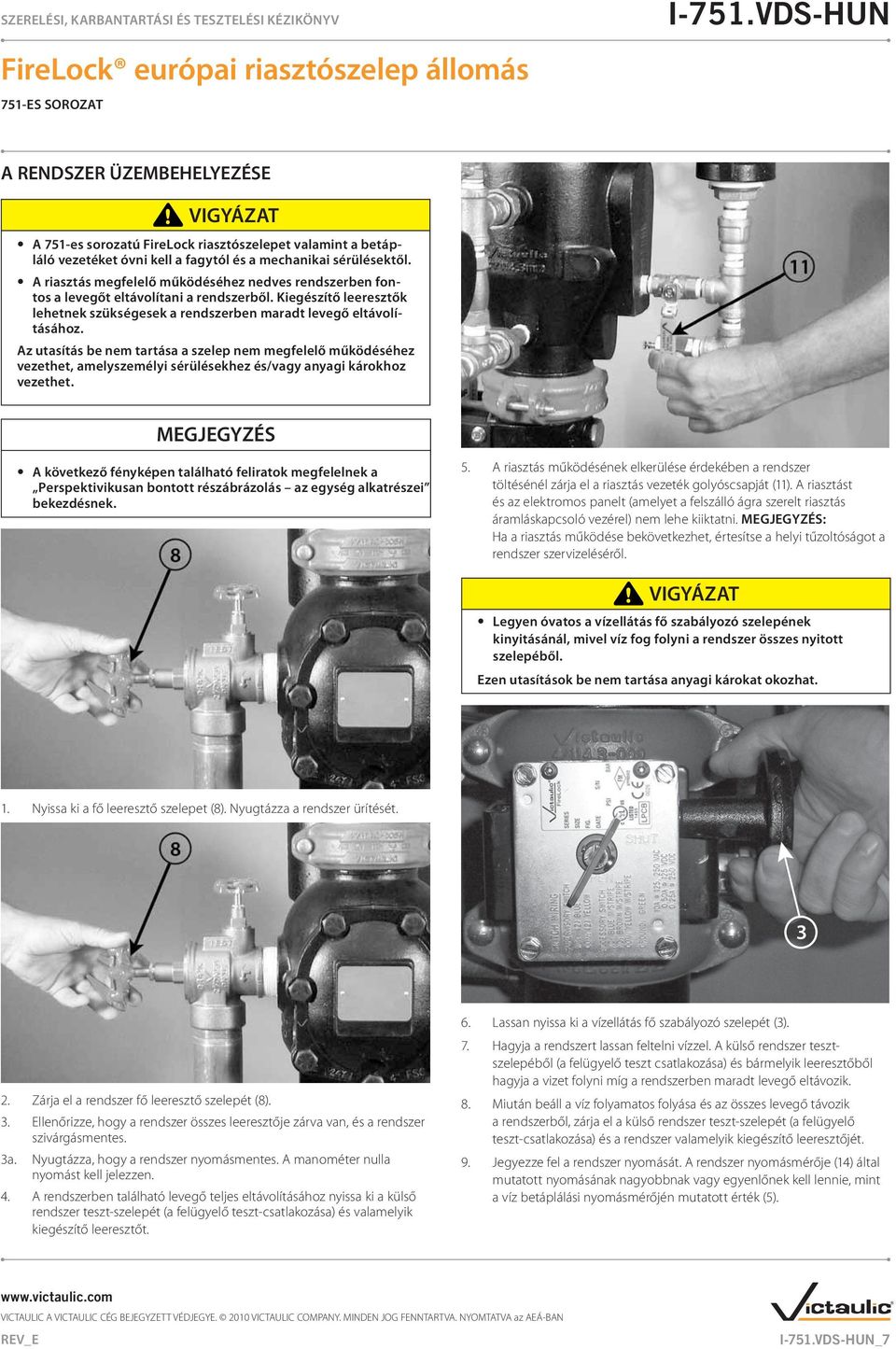

8 A RENDSZER ÜZEMBEHELYEZÉSE A 751-es sorozatú FireLock riasztószelepet valamint a betápláló vezetéket óvni kell a fagytól és a mechanikai sérülésektől. A riasztás megfelelő működéséhez nedves rendszerben fontos a levegőt eltávolítani a rendszerből. Kiegészítő leeresztők lehetnek szükségesek a rendszerben maradt levegő eltávolításához. Az utasítás be nem tartása a szelep nem megfelelő működéséhez vezethet, amelyszemélyi sérülésekhez és/vagy anyagi károkhoz vezethet. MEGJEGYZÉS A következő fényképen található feliratok megfelelnek a Perspektivikusan bontott részábrázolás az egység alkatrészei bekezdésnek. 5. A riasztás működésének elkerülése érdekében a rendszer töltésénél zárja el a riasztás vezeték golyóscsapját (11). A riasztást és az elektromos panelt (amelyet a felszálló ágra szerelt riasztás áramláskapcsoló vezérel) nem lehe kiiktatni. MEGJEGYZÉS: Ha a riasztás működése bekövetkezhet, értesítse a helyi tűzoltóságot a rendszer szervizeléséről. Legyen óvatos a vízellátás fő szabályozó szelepének kinyitásánál, mivel víz fog folyni a rendszer összes nyitott szelepéből. Ezen utasítások be nem tartása anyagi károkat okozhat. 1. Nyissa ki a fő leeresztő szelepet (8). Nyugtázza a rendszer ürítését Zárja el a rendszer fő leeresztő szelepét (8). 3. Ellenőrizze, hogy a rendszer összes leeresztője zárva van, és a rendszer szivárgásmentes. 3a. Nyugtázza, hogy a rendszer nyomásmentes. A manométer nulla nyomást kell jelezzen. 4. A rendszerben található levegő teljes eltávolításához nyissa ki a külső rendszer teszt-szelepét (a felügyelő teszt-csatlakozása) és valamelyik kiegészítő leeresztőt. 6. Lassan nyissa ki a vízellátás fő szabályozó szelepét (3). 7. Hagyja a rendszert lassan feltelni vízzel. A külső rendszer tesztszelepéből (a felügyelő teszt csatlakozása) és bármelyik leeresztőből hagyja a vizet folyni míg a rendszerben maradt levegő eltávozik. 8. Miután beáll a víz folyamatos folyása és az összes levegő távozik a rendszerből, zárja el a külső rendszer teszt-szelepét (a felügyelő teszt-csatlakozása) és a rendszer valamelyik kiegészítő leeresztőjét. 9. Jegyezze fel a rendszer nyomását. A rendszer nyomásmérője (14) által mutatott nyomásának nagyobbnak vagy egyenlőnek kell lennie, mint a víz betáplálási nyomásmérőjén mutatott érték (5). _7

9 3 10. Nyissa ki teljesen a vízellátás fő szabályozó szelepét (3). A riasztás vezeték golyóscsapjának nyitva kell lennie a riasztás aktiválásához. Ezen utasítás be nem tartása megakadályozza a riasztás aktiválását tűz esetén, és ez személyi sérüléseket és/vagy anyagi károkat okozhat. 11. Nyissa ki a riasztás vezeték golyóscsapját (11) Szükség esetén rögzítse a golyóscsapot. 12. Ellenőrizze, hogy minden csap/szelep a normális működési állásában van (lásd az alábbi táblázatot). Csap/szelep Riasztás-vezeték golyóscsap A vízellátás fő elzárószelepe A rendszer fő leeresztő szelepe Rendszer tesztszelep Normál működési helyzet Nyitva (zárható) Nyitva Zárva Zárva 13. Értesítse az illetékes hatóságot, a külső állomás riasztás felügyelő egységét és az érintett zónában levőket, hogy a rendszer működésben van. _8

10 KÜLSŐ INSPEKCIÓ FIGYELMEZTETÉS Az épület tulajdonosa vagy annak képviselője felel a tűzvédelmi rendszer karbantartásáért,megfelelő működési állapotáért. A rendszer megfelelő működésének biztosítása érdekében a szelepeket az érvényes országos szabványok követelményei vagy az illetékes helyi hatóságok előírásai szerint (amelyik szigorúbb) kell ellenőrzésnek alávetni. Mindig vegye figyelembe a jelen kézikönyv utasításait a kiegészítő inspekciós és ellenőrzési követelményekhez. Az inspekció gyakoriságát szennyezettvízzel való ellátás, korrodáló/kemény vízzel, illetve korrodáló légkör jelenlétében meg kell növelni. A Victaulic termékek felszerelése, leszerelése, beállítása vagy karbantartása előtt nyomás- és folyadékmentesítse a csőrendszert. Ezen utasítások be nem tartása a rendszer károsodásához vezethet, ez pedig halált, jelentős személyi sérüléseket és anyagi károkat okozhat. 5. Ellenőrizze, hogy minden csap/szelep a normális működési állásában van (lásd az alábbi táblázatot). Csap/szelep Riasztás-vezeték golyóscsap A vízellátás fő elzárószelepe A rendszer fő leeresztő szelepe Rendszer tesztszelep Normál működési helyzet Nyitva (zárható) Nyitva Zárva Zárva MEGJEGYZÉS Bármilyen olyan tevékenység, amely a szelep üzemen kívül helyezését teszi szükségessé, megszüntetheti a biztosított tűzvédelmet. Az érintett területre fel kell hívni a tűzoltó járőr figyelmét. Mielőtt tesztelné vagy szervizelné a rendszert, értesítse az illetékes hatóságot. HETI INSPEKCIÓ 1. Heti rendszerességgel ellenőrizze szemre a szelepet és annak szerelvényeit. MEGJEGYZÉS: Ha a riasztószelep alacsony nyomású riasztással van felszerelve, elégséges a havi rendszerességgel végzett inspekció. A specifikus követelmények érdekében vegye fel a kapcsolatot az illetékes helyi hatóságokkal. HAVI INSPEKCIÓ 1. Jegyezze fel a rendszer nyomását (14) és a vízellátás nyomását (5). A rendszer víznyomásának magasabb értéke normális jelenség a riasztószelepbe záródott nyomás szeleptárnyérra hatása miatt. Nyugtázza, hogy a vízellátás nyomása a környéken észlelt normális nyomástartományában van. A vízellátás nyomásának jelentős esése a vízellátás valamilyen akadályozását jelzi. 2. Ellenőrizze a szelepet és annak szerelvényeit mechanikai sérülések és korrózió szempontjából. Cseréljen ki minden sérült vagy korrodálódott alkatrészt. 3. Ellenőrizze, hogy a riasztószelep és a kiegyenlítő nincs fagyásveszélynek kitett területen. 4. Ha a szelep változó nyomású rendszerben kerül felszerelésre, ellenőrizze, hogy nem jelentkezik fölös szivárgás a fojtásnál/ riasztásvezeték leeresztőjénél. Valamennyi szivárgás normális jelenségnek számít mivel a nyomáshullám megemeli a szeleptányért és a vizet beereszti a közkamrába. _9

11 SZÜKSÉGES RENDSZERTESZTEK FIGYELMEZTETÉS Az épület tulajdonosa vagy annak képviselője felel a tűzvédelmi rendszer karbantartásáért, megfelelő működési állapotáért. A rendszer megfelelő működésének biztosítása érdekében a szelepeket az érvényes országos szabványok követelményei vagy az illetékes helyi hatóságok előírásai szerint (amelyik szigorúbb) kell ellenőrzésnek alávetni. Mindig vegye figyelembe a jelen kézikönyv utasításait a kiegészítő inspekciós és ellenőrzési követelményekhez. Az inspekció gyakoriságát szennyezettvízzel való ellátás, korrodáló/kemény vízzel, illetve korrodáló légkör jelenlétében meg kell növelni. A Victaulic termékek felszerelése, leszerelése, beállítása vagy karbantartása előtt nyomás- és folyadékmentesítse a csőrendszert. Ezen utasítások be nem tartása a rendszer károsodásához vezethet, ez pedig halált, jelentős személyi sérüléseket és anyagi károkat okozhat. 4. Zárja el a riasztás vezeték golyóscsapját (11) MEGJEGYZÉS Bármilyen olyan tevékenység, amely a szelep üzemen kívül helyezését teszi szükségessé, megszüntetheti a biztosított tűzvédelmet. Az érintett területre fel kell hívni a tűzoltó járőr figyelmét. Mielőtt tesztelné vagy szervizelné a rendszert, értesítse az illetékes hatóságot. A FŐ LEERESZTŐ TESZTJE A fő leeresztő tesztjét évente, vagy az országos szabványok előírásai szerinti gyakorisággal végezze. A helyi illetékes hatóságok ezeket a teszteket nagyobb gyakorisággal kérhetik. Ellenőrizze ezeket az elvárásokat, ennek érdekében vegye fel a kapcsolatot az érintett területen illetékes hatósággal. 1. A fő leeresztő tesztjéről értesítse az illetékes hatóságot, a külső állomás riasztás ellenőrző egységét és mindenkit, aki az érintett zónában tartózkodik. 2. Ellenőrizze, hogy elegendő leeresztő kapacitás áll-e rendelkezésre. 3. Jegyezze fel a rendszer nyomását (14) és a vízellátás nyomását (5). MEGJEGYZÉS Ha el akarja kerülni a riasztás aktiválását, zárja el a riasztás vezeték golyóscsapját. 5. Nyissa ki egészen a fő leeresztő szelepet (8). 6. A rendszer fő leeresztő szelepének (8) teljesen nyitott állapotában jegyezze fel a vízellátás nyomását (5), mint maradék nyomást. 7. Zárja lassan el a rendszer fő leeresztő szelepét (8). 8. Jegyezze fel a vízellátás nyomását (5) a rendszer fő leeresztő szelepének (8) elzárása után. 9. Hasonlítsa össze a leolvasott nyomás fenti értékét az előző vízleeresztő teszt alkalmával leolvasott nyomás értékével. Hogyha a vízellátás nyomásának leolvasása romlást jelez, állítsa vissza a vízellátás megfelelő nyomását. _10

12 A riasztás vezeték golyóscsapjának nyitva kell lennie a riasztás aktiválásához. Ezen utasítás be nem tartása megakadályozza a riasztás aktiválását tűz esetén, és ez személyi sérüléseket és/vagy anyagi károkat okozhat. 10. Nyissa ki a riasztás-vezeték golyóscsapját (11). 11. Ellenőrizze, hogy minden csap/szelep a normál működési állásában van (lásd az alábbi táblázatot). Csap/szelep Riasztás-vezeték golyóscsap A vízellátás fő elzárószelepe A rendszer fő leeresztő szelepe Rendszer tesztszelep Normál működési helyzet Nyitva (zárható) Nyitva Zárva Zárva 12. Értesítse az illetékes hatóságot, a külső állomás riasztás-ellenőrző egységét és azokat, akik az érintett területen tartózkodnak, hogy a szelep ismét működésben van. Ha szükséges, bocsássa az illetékes hatóság rendelkezésére a teszt eredményeit. _11

13 VÍZÁRAM RIASZTÁS-TESZT A vízáram-riasztás tesztjét az országos szabványok által előírt gyakorisággal végezze. Ezen kívül a helyi illetékes hatóságok ezeket a teszteket nagyobb gyakorisággal kérhetik. Ellenőrizze ezeket az elvárásokat, ennek érdekében vegye fel a kapcsolatot az érintett területen illetékes hatósággal. 1. A vízáram riasztás teszt elvégzéséről értesítse az illetékes hatóságot, a külső állomás riasztás-ellenőrző egységét és mindazokat, akik az érintett területen tartózkodnak. 4. Az összes riasztó megfelelő működésének ellenőrzése után zárja el a rendszer tesztszelepét (13). 5. Ellenőrizze le, hogy az összes riasztó elhallgatott, a riasztás-vezeték megfelelően le van eresztve, és hogy a külső állomás riasztása törlésre került. 2. Ellenőrizze, hogy a riasztás vezeték golyóscsapja nyitva-e (11). 3. Nyissa ki egészen a rendszer tesztszelepét (13), amint az a fenti ábrán látható. Ellenőrizze, hogy a mechanikus és elektromos riasztás aktiválva van-e, és a külső kijelző állomás, ha van ilyen, észlel-e riasztó jelzést. MEGJEGYZÉS: Amennyiben 752 VdS sorozatú késleltető kamra részegység van felszerelve (9), késéssel kell számolni. 6. A fenti ábra szerint nyomja meg a fojtás csapját/riasztás vezeték leeresztőjét (7). 6a. Ellenőrizze, hogy nem folyik víz a fojtásból/a riasztás vezeték leeresztőjéből (7). Ha víz folyik, lásd a Hibaelhárítás fejezetet. 7. Értesítse az illetékes hatóságot, a külső állomás riasztás-ellenőrző egységét és azokat, akik az érintett területen tartózkodnak, hogy a szelep ismét működésben van. 8. Ha szükséges, bocsássa az illetékes hatóság rendelkezésére a teszt eredményeit. _12

14 SZÜKSÉGES BELSŐ INSPEKCIÓK A belső alkatrészeket ötévente, vagy az országos szabványok által előírt gyakorisággal inspekciónak kell alávetni. A helyi illetékes hatóságok ezeket az inspekciókat nagyobb gyakorisággal kérhetik. Ellenőrizze ezeket az elvárásokat, ennek érdekében vegye fel a kapcsolatot az érintett területen illetékes hatósággal. FIGYELMEZTETÉS Nyomásmentesítse és eressze le a csőrendszert, mielőtt elkezdené levenni a riasztószelep előlapját. Ezen utasítás be nem tartása jelentős személyi sérüléseket és anyagi károkat okozhat. Bármilyen olyan tevékenység, amely a szelep üzemen kívül helyezését teszi szükségessé, megszüntetheti a biztosított tűzvédelmet. Mielőtt tesztelné vagy szervizelné a rendszert, értesítse az illetékes hatóságot. Az érintett területre fel kell hívni a tűzoltó járőr figyelmét. Ezen utasítások be nem tartása jelentős személyi sérüléseket és anyagi károkat okozhat. 1. Értesítse az illetékes hatóságot, a külső állomás riasztásellenőrző egységét és azokat, akik a rendszer hatósugarában vannak, hogy a rendszer üzemen kívül lesz helyezve. 3. Nyissa ki a rendszer fő leeresztő szelepét (8), és hagyja a rendszert teljesen kiürülni. A rendszer teljes kiürítéséhez szükséges lehet a külső rendszer teszt-szelepének (a felügyelő teszt-csatlakozása) és valamelyik kiegészítő leeresztő kinyitása. FIGYELMEZTETÉS Mielőtt eltávolítaná az előlap csavarjait, bizonyosodjon meg róla, hogy a szelep nyomástalanítva volt és teljesen le van eresztve. Az előlap lerepülhet, hogyha az előlap csavarjait leveszi nyomás alatt lévő szelepen, ez komoly személyi sérüléseket és/vagy anyagi károkat okozhat Zárja el a vízellátás fő szabályozó szelepét (3) annak érdekében, hogy a rendszert üzemen kívül helyezze. 4. Miután nyomásmentesitette a rendszert, lassan lazítsa meg az előlap csavarjait. MEGJEGYZÉS: NE távolítsa el az előlap egyik csavarját sem, míg nincs meglazítva az előlap összes csavarja. 4a. Távolítsa el az előlap csavarjait az előlappal és az előlap tömítőgyűrűjével együtt. _13

15 NE használjon oldószereket vagy súroló eszközöket a szeleptányér ülékjén vagy annak közelében. Ezen utasítások be nem tartása megakadályozhatja a szeleptányér tömítését, ami a szelep nem megfelelő működéséhez és/vagy a szelep szivárgásához vezethet. KARBANTARTÁS A következő fejezet arra vonatkozó utasításokat tartalmaz, hogy hogyan kell a szelep alkatrészeit leszerelni és kicserélni. Gondosan kell eljárnia annak érdekében, hogy le- és felszerelés közben elkerülje az alkatrészek sérüléseit. FIGYELMEZTETÉS Nyomásmentesítse és eressze le a csőrendszert, mielőtt elkezdené levenni a riasztószelep előlapját. Ezen utasítás be nem tartása jelentős személyi sérüléseket és anyagi károkat okozhat. 5. Forgassa ki szeleptányért a szeleptestből. Ellenőrizze a szeleptányér tömítését és a tömítés rögzítő gyűrűjét. Töröljön le minden szennyeződést, piszkot és ásványi lerakodást. Tisztítsa meg a szeleptest tömítőgyűrűjének minden eldugult lyukát. NE HASZNÁLJON OLDÓSZEREKET VAGY SÚRLÓ HATÁSÚ ESZKÖZÖKET. 6. Ellenőrizze a szeleptányér szabad mozgását és fizikai épségét. Cseréljen ki minden sérült vagy kopott alkatrészt a Karbantartás fejezet vonatkozó utasításai szerint. 7. Szerelje vissza az előlapot a Az előlap és az előlap tömítésének szerelése fejezet szerint. 8. A rendszert helyezze ismét üzembe A rendszer üzembehelyezése fejezet alapján. Bármilyen olyan tevékenység, amely a szelep üzemen kívül helyezését teszi szükségessé, megszüntetheti a biztosított tűzvédelmet. Mielőtt tesztelné vagy szervizelné a rendszert, értesítse az illetékes hatóságot. Az érintett területre fel kell hívni a tűzoltó járőr figyelmét. Ezen utasítások be nem tartása jelentős személyi sérüléseket és anyagi károkat okozhat. A SZELEPTÁNYÉR TÖMÍTÉSÉNEK LESZERELÉSE ÉS CSERÉJE A DN80, DN100, ÉS DN150 MÉRETŰ SZELEPEKNÉL. 1. Végezze el a Szükséges belső inspekció 1 4 lépéseit. 2. Távolítsa el a tömítés szerelőcsavarját/csavartömítését a szeleptányérról. _14

16 3. Távolítsa el a tömítés rögzítőgyűrűjét. 6. Szerelje fel a merev szeleptányér tömítést a szeleptányérra. Ellenőrizze, hogy a tömítő ajak előre mutasson. Kizárólag a Victaulic által szállított cserealkatrészeket használjon. Az utasítás be nem tartása a szelep nem megfelelő működéséhez vezethet, amely anyagi károkat okozhat. 7. Helyezze a tömítés rögzítőgyűrűjét (a sima felével lefele) a szeleptányér merev tömítésére. 4. Távolítsa el a merev szeleptányér tömítést a szeleptányérról. Ellenőrizze a tömítést. Hogyha a szeleptányér merev tömítése beszakadt vagy kopott, cserélje ki egy új, Victaulic által szállított merev szeleptányértömítéssel. 5. Távolítson el minden szennyeződést, piszkot és ásványi lerakodást a szeleptányérról. Bizonyosodjon meg arról, hogy a tömítőfelület tiszta, száraz és idegen anyagoktól mentes. Hogyha a szeleptányér bármely jelét mutatja a kopásnak vagy sérülésnek, cserélje ki egy új, Victaulic által szállított szeleptányérral. 8. Szerelje fel a tömítés szerelőcsavarját/csavar tömítését a tömítés rögzítő gyűrűjén és a szeleptányéron keresztül. Szorítsa meg a tömítés részegység csavarját/csavartömítését 8 N m nyomatékkal. 9. Helyezze vissza az előlapot a Az előlap tömítésének és az előlap szerelése fejezet szerint. 10. A rendszert helyezze ismét üzembe A rendszer üzembehelyezése fejezet alapján. _15

17 A SZELEPTÁNYÉR TÖMÍTÉSÉNEK LESZERELÉSE ÉS CSERÉJE A DN200 MÉRETŰ SZELEPEKNÉL. 1. Végezze el a Szükséges belső inspekció 1 4 lépéseit. 2. Távolítsa el a tömítés szerelőcsavarját/csavartömítését a szeleptányér tömítéséről. 4. Feszítse ki a tömítés alátétét a szeleptányér tömítésének belsejéből, a fenti ábra szerint. NE FESZÍTSE KI A TÖMÍTÉS ALÁTÉTÉT A BELSŐ LYUKBÓL. 3. Távolítsa el a tömítés rögzítőgyűrűjét. NE feszítse ki a tömítés alátétét a szeleptányér tömítéséből, a belső lyukból Ezen utasítás be nem tartása a tömítés alátétének megsérüléséhez vezet, amely a szeleptányér nem megfelelő tömítését és a szelep szivárgását okozza. 5. Távolítsa el a tömítés alátétét a szeleptányér tömítéséről. Szárítsa le a tömítés alátéte alatt és a szeleptányér alátétén levő nedvességet Kizárólag a Victaulic által szállított cserealkatrészeket használjon. Az utasítás be nem tartása a szelep nem megfelelő működéséhez vezethet, amely anyagi károkat okozhat. _16

18 6. Feszítse ki a szeleptányér tömítését a tömítés gyűrűje mentén a szeleptányérból. Ellenőrizze a szeleptányér tömítését. Hogyha a szeleptányér tömítése beszakadt vagy kopott, cserélje ki egy új, Victaulic által szállított szeleptányér-tömítéssel. Hogyha a szeleptányér-tömítés újra cseréli, ugorjon a 7. lépésre. 9. Szerelje be óvatosan a szeleptányér tömítését a szeleptányérba. Bizonyosodjon meg arról, hogy a tömítés gyűrűje teljesen bepattan a szeleptányérba. 6a. Hogyha ugyanazt a szeleptányér tömítést használja és a tömítőgyűrűt az előző lépésben kiszerelte a szeleptányér tömítéséből: A tömítőgyűrűt gondosan helyezze vissza a szeleptányér tömítésének külső ajka alá. Bizonyosodjon meg arról, hogy a tömítés gyűrűjének kisebb átmérője a szeleptányér tömítésének tömítő felülete felé néz. 10. Helyezze a tömítés rögzítőgyűrűjét (sima felével lefele) a szeleptányér tömítésének alátétére. 7. A tömítés alátétét gondosan helyezze vissza a tömítés tömítőajka alá. 8. Távolítson el minden szennyeződést, piszkot és ásványi lerakodást a szeleptányérról. Bizonyosodjon meg arról, hogy a tömítő felület tiszta, száraz és idegen anyagoktól mentes. Hogyha a szeleptányér bármely jelét mutatja a kopásnak vagy sérülésnek, cserélje ki egy új, Victaulic által szállított szeleptányérral. 11. Szerelje fel a tömítés részegység csavarját/csavar tömítését a tömítés rögzítő gyűrűjén és szeleptányérján keresztül. Szorítsa meg a tömítés részegység csavarját/csavartömítését 18 N m nyomatékkal. 12. Helyezze vissza az előlapot a Az előlap tömítésének és az előlap szerelése fejezet szerint. 13. A rendszert helyezze ismét üzembe A rendszer üzembehelyezése fejezet alapján. _17

19 A SZELEPTÁNYÉR-RÉSZEGYSÉG LESZERELÉSE ÉS CSERÉJE (MINDEN MÉRET) 1. Végezze el a Szükséges belső inspekció 1 4 lépéseit. 2. Távolítsa el a szeleptányér egyik tengelyének rögzítő távtartó hüvelyét a szeleptestről. 4. Ellenőrizze, hogy a szeleptányér tömítése helyesen van-e felszerelve a vonatkozó A szeleptányér tömítésének leszerelése és cseréje fejezet szerint. Helyezze az új szeleptányér részegységet a szeleptest tömítésének gyűrűjére. Bizonyosodjon meg arról, hogy a szeleptányér karjának lyukai egyvonalban vannak a szeleptestben levő lyukakkal. 3. Szerelje le a szeleptányér tengelyét. MEGJEGYZÉS: Ahogy a tengelyt leszereli, a szeleptányér rugója kiugrik a pozíciójából. Őrizze meg a szeleptányér rugóját a visszaszereléshez. 5. Helyezze be félig a szeleptányér tengelyét a szeleptestbe. 5a. Szerelje fel a szeleptányér rugóját a szeleptányér tengelyére. Bizonyosodjon meg arról, hogy szeleptányér rugója a szeleptányér felé néz, lásd a fenti ábrát. 5b. A szeleptányér tengelyét helyezze be egészen a szeleptányér karjába és a szeleptestbe. 3a. Távolítsa el a szeleptányért a szeleptestről. 6. Kenjen menet-tömítőt a szeleptányér tengelyének rögzítő távtartóira. Szerelje fel a szeleptányér tengelyének rögzítő távtartóit a szeleptestre, és kézzel húzza meg ezeket. _18

20 6a. Húzza meg a szeleptányér tengelyének rögzítő távtartóit, míg fém-fém érintkezés jön létre a szeleptesttel. 7. Ellenőrizze a szeleptányér szabad mozgását. 8. Helyezze vissza az előlapot a Az előlap tömítésének és az előlap szerelése fejezet szerint. 9. A rendszert helyezze ismét üzembe A rendszer üzembehelyezése fejezet alapján. AZ ELŐLAP TÖMÍTÉSÉNEK ÉS AZ ELŐLAP FELSZERELÉSE NE húzza meg túl erősen az előlap csavarjait. Ezen utasítások be nem tartása károsíthatja az előlap tömítését, ami a szelep szivárgásához vezet. Kizárólag a Victaulic által szállított cserealkatrészeket használjon. Az utasítás be nem tartása a szelep nem megfelelő működéséhez vezethet, amely anyagi károkat okozhat. 1. Ellenőrizze le, hogy az előlap tömítése jó állapotban van-e. Hogyha a tömítőgyűrű beszakadt vagy kopott, cserélje ki egy új, Victaulic által szállított tömítőgyűrűvel. 4. Igazítsa az előlapot/az előlap tömítését a szelephez. Bizonyosodjon meg róla, hogy a szeleptányér rugójának karja a felszerelt pozíciójába van fordítva. Csavarja az előlap összes csavarját az előlapba/a szeleptestbe. 4a. Az előlap összes csavarját húzza meg egyformán, átlós sorrendbe. A szükséges nyomatékokhoz lásd a lenti Az előlap csavarjainak előírt nyomatéka táblázatot. NE húzza meg túl erősen az előlap csavarjait. AZ ELŐLAP CSAVARJAINAK ELŐÍRT MEGHÚZÁSI NYOMATÉKA Méret Nyomaték, N m DN Az előlap tömítésének lyukait és az előlap lyukait hozza egyvonalba. DN DN DN A rendszert helyezze ismét üzembe A rendszer üzembehelyezése fejezet alapján. 3. Az egymáshoz igazítás megkönnyítése érdekében helyezze be az előlap egyik csavarját az előlapba és az előlap tömítésébe. _19

21 HIBAELHÁRÍTÁS 751 SOROZATÚ EURÓPAI RIASZTÓSZELEP ÁLLOMÁS PROBLÉMA LEHETSÉGES OK MEGOLDÁS A rendszer víznyomás nyomásmérője a betáplálás nyomásával együtt ingadozik. A megkerülő vezetéken a visszacsapószelep fordítva van felszerelve. A megkerülő ág visszacsapószelepében szennyeződés található. Ellenőrizze a megkerülő ág visszacsapószelepének irányát. A nyíl a betáplálás oldalról a rendszer felé kell mutasson. Vegye le a menetelt sapkát az visszacsapószelepről és távolítsa el abból a szennyeződéseket. Ellenőrizzehogy a szeleptányér szabadon mozog-e. Víz szivárog a közkamrából. Víz szivárog át a tömítésen. Ellenőrizze a szeleptányér tömítése és ülése fizikai épségét. Ellenőrizze, hogy van-e szennyeződés a szeleptányér tömítésén és ülésén. Bizonyosodjon meg arról, hogy nincs vákuum a riasztás vezetékben. Ha a riasztás vezetékben vákuum van jelen, szereljen fel 752V sorozatú légbeszívó készletet vagy hozzon létre valamilyenlégrést a riasztás vezetéken. A vízmotoros riasztó nem csenget vagy a csengetés halk. Nem jut be víz a közkamrába. Ellenőrizze, hogy a tömítés gyűrűi ne legyenek bedugulva. A riasztás vezetékből a víz kiszivároghat a riasztás vezeték drénszelepén vagy más szelepen keresztül. Nem megfelelő méretű fojás vana riasztás vezetékre szerelve. Ellenőrizze le, hogy vannak-e visszacsapószelepek, amelyek elszigetelik a riasztás vezetéket a rendszer minden egyes szelepétől. Ellenőrizze, hogy megfelelő méretű fojtás van a riasztás vezeték drénszelepére szerelve. Ha nem megfelelő méretű fojtás van felszerelve, a megfelelő méretű fojtásra való cserélés érdekében lásd az egység rajzát. _20

22 Teljeskörű információért látogassa meg a honlapot REV E FRISSÍTVE 2010/01 ZI00751VDS
