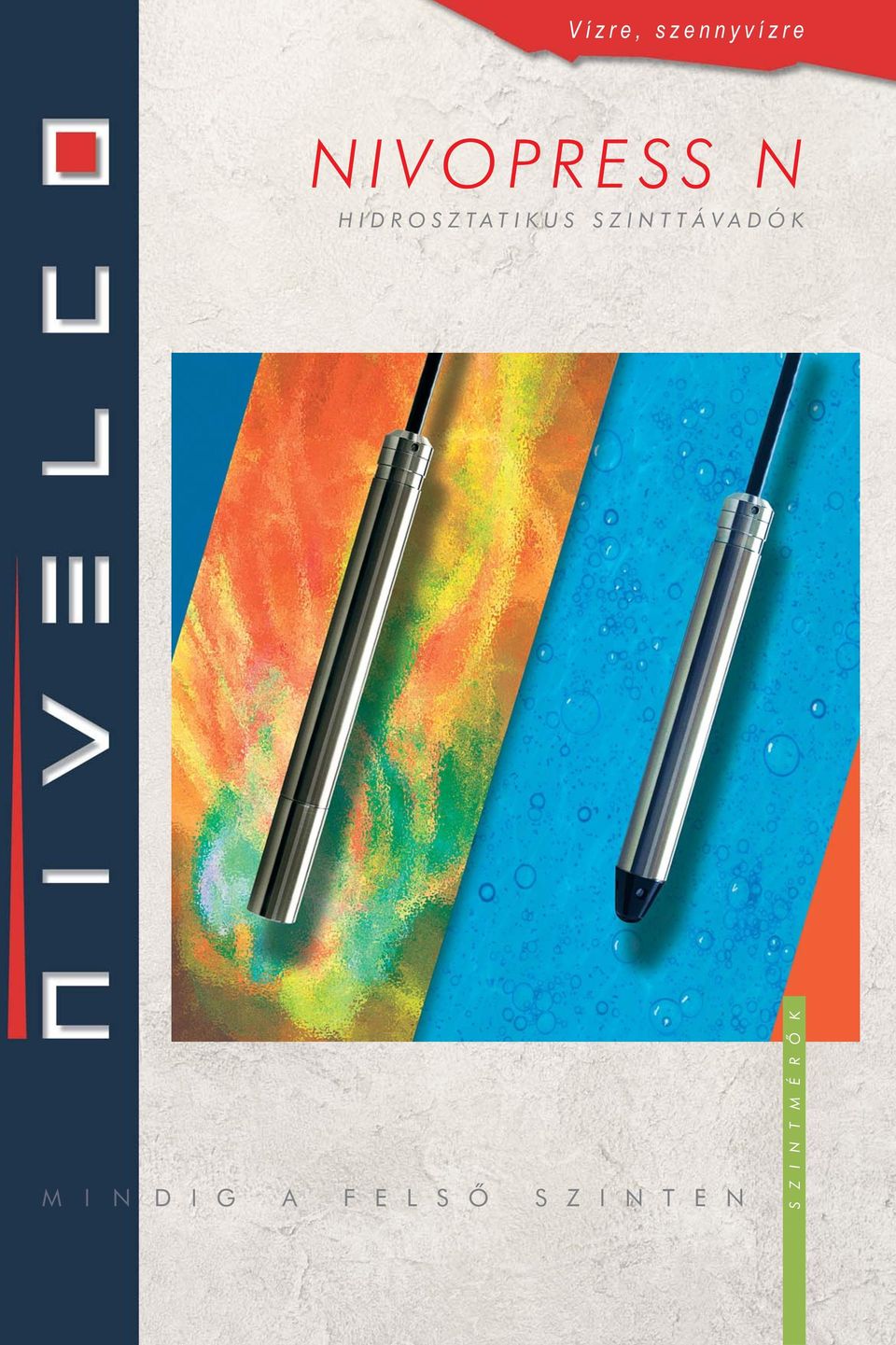

1 Vízre, szennyvízre NIVOPRESS N HIDROSZTATIKUS SZINTTÁVADÓK M I N D I G A F E L S Ô S Z I N T E N S Z I N T M É R Ô K

2 NIVOPRESS N HIDROSZTATIKUS SZINTTÁVADÓK VÍZRE ÉS SZENNYVÍZRE JELLEMZÔK Vízszintmérés 200m-ig IP68 védettség Bemerülô vagy becsavarható kivitel Ø 22 mm-es csôméret HART kommunikáció 2 vagy 3 vezetékes kimenet Ex kivitel 2x szint+hômérséklettávadó Beépített Pt 100 hôérzékelô Túlfeszültség és polaritásvédelem Széles tartozékválaszték ALKALMAZÁSOK Ivóvíz kutak, tartályok, medencék szint-, és hômérséklet mérése Búvárszivattyúk működtetése Becsavarható, IP68 védettségű vízalatti kivitel elöntésveszélyes helyeken Tiszta, vagy enyhén szennyezett folyadékokra Szennyezett folyadékokra, szennyvizekre Kútleszívásvédelem Szennyvízátemelők szintvezérlése ÁLTALÁNOS ISMERTETÔ ALKALMAZÁSOK A NIVOPRESS N hidrosztatikus szinttávadók tiszta vagy szennyezett folyadékok szintjének mérésére alkalmazhatók. A bemerülô szonda alján lévő nyomásérzékelő a felette lévő folyadékoszlop hidrosztatikus nyomását (P hydro ) méri a légköri nyomáshoz (P atm ) viszonyítva. A légköri nyomást páraszűrőn és a függesztőkábelben lévő kapilláriscsövön keresztül vezetjük a nyomásérzékelőhöz. A kapilláriscsőre szerelt páraszűrő megakadályozza a pára eljutását az elektronikába, kiküszöbölve az ezzel járó mérési hibákat. Az eredő nyomás a szonda feletti folyadékoszlop (h) magassága. A nyomásérzékelő jelét az elektronika megfelelő kimenőjellé alakítja. Ha a szintmérés mellett igény a folyadékhőmérséklet mérése is, akkor kombinált (szint+hőmérséklet) szondát kell alkalmazni. A szinttávadó felszerelését és bekötését a kiegészítő tartozékok széles választéka segíti. A búvárharang elven működő a membrán védősapka helyére pattintható szennyvízadapter biztosítja, hogy a mérendő közeg nem érintkezik közvetlenül az érzékelő membránnal. Az NZ típusokba beépített szűrô biztosítja a membrán mechanikus védelmét. Az N-500 típusok robbanásveszélyes környezetben is alkalmazhatók. Az NZ menetes kivitelű IP 68-as védettségű nyomástávadók alkalmazása olyan helyeken indokolt, ahol fennáll a vízelöntés veszélye. Becsavarható NZ típus Bemerülô NC típus Kútszondák tiszta vízre NP típus szennyvízadapterrel NC típus Bemerülô NP típus IP68 Becsavarható kútszondák elöntésveszélyes helyeken Kútszondák szennyezett vízre

3 MÛSZAKI ADATOK Méréstartomány* Típus Túlterhelhetőség (a méréstart. függvénye) 2 vezetékes 3 vezetékes NP / NZ NC NPH / NZH m vízoszlop 0 20 m vízoszlop m vízoszlop Rendelési kód szerint, HART kimenetű készülékeknél távprogramozással max. 50%-kal csökkenthető 3 x 20x (h 3 mvo) 10x (h > 3 mvo) 3 x Kimenőjel ma ma 0 +10V (0 V 80 mv) a tápfeszültséghez képest Tápfeszültség V DC V DC / 6mA Terhelhetőség (Ut = tápegység fesz.; Umin = min. távadó tápfesz.) Hőmérséklet távadó NPD, NZD típusok (Ut Umin) Rmin = 0,02 A Tápfeszültség:12 30 VDC/4 20mA; 0 +60ºC, pontosság ±3 C Hőm. érzékelő Pt100 B NPP és NZP típusnál NCP típusnál Linearitási hiba (szinttávadó) ± 0,25 % 5 kohm Hőmérsékleti hiba ± 0,1 % / 10 K ± 0,2 % / 10 K Működési hőmérséklettartomány** C C C Mechanikai csatlakozás NZ típus ¾ BSP menet Mechanikai védettség IP 68 Elektromos védettség Elektromos csatlakozás Kábel Kábelhossz Méret NP: Ø 22x179 mm NZ: Ø 38x158 mm III. érintésvédelmi osztály Árnyékolt, lélegzőcsöves kábel Ø 7 mm; 0,34 mm m rendelési kód szerint Ø40x146 mm NP: Ø 22x179 mm NZ: Ø 38x158 mm Tömeg Közeggel érintkező szerkezeti anyagok Szonda: 0,2 kg Szonda: 0,4 kg Szonda: 0,2 kg Kábel: ~ 0,06 kg/m Érzékelő Al2O3 kerámia Tokozás Kábelköpeny Poliuretán Belső tömítés VITON (FKM) * Méréstartomány bar értékben is megadható ** Külön rendelésre +75 C KIEGÉSZÍTÔ ADATOK ROBBANÁSBIZTOS KÉSZÜLÉKRE Típus NP / NZ 500 típusok Tápfeszültség V DC Robbanásvédelmi jel II 1G EEx ia IIC T6 Gyújtószikramentes határadatok Ui = 30 V, Ii = 100 ma, Pi = 0,8 W, Ci = 12 nf+ h x 0,04 nf; Li = 1.3mH + h x 0,9 μh (h = a kábel hossza méterben) BEKÖTÉS Típus Kábelér 1 sárga NoK NoH NoD NoP 2 piros I + U + I + I + 3 fekete/kék I U I I 4 színtelen U out 6 fekete I ( C) 7 fekete/piros Pt100 5 színtelen/kék I + ( C) L Légzőcső páraszűrővel L L L L

4 MÉRETEK NP NP+ NAW-104 NZ NC NAA 101/102 NAA 209 KIEGÉSZÍTÔK A Nivopress N hidrosztatikus távadók beszereléséhez és bekötéséhez a kiegészítők széles választéka áll rendelkezésre. Használatuk megkönnyíti és biztonságosabbá teszi a távadók telepítését, alkalmazását. Műszaki adatok kiegészítőkre Szerelôdoboz NAA-101 Méret 93 x 93 x 55 mm Védettség IP 65 Alkalmazási hômérséklettartomány 40 C +70 C Anyag Tömszelence Elektromos csatlakozás Szerelôdoboz túlfesz.védő egységgel Adatok Villamos adatok Kábelfüggesztô Polisztirol M20x1,5 (kábel külső átmérője 5 10 mm) Sorkapocs (max. 2,5 mm2-es vezeték) * mint az NAA-101-nél mint az OVP-nél NAA-209 Teherbíró képesség 300 m kábel Anyag Poliamid Alkalmazási hőmérséklet tartomány 20 C + 60 C Túlfesz. védô egység OVP12/33 * * Kivitel kültéri DIN 35 mm sínre szerelhető Méret 72 x 42 x 19 mm 62 x 65 x 18 mm Védettség IP 54 IP 20 Feszültség letörés 33 V Elnyelt impulzus teljesítmény 600 W / 1 ms Belső ellenállás 13 ohm Szivárgási áram 10 μa * Csak kétvezetékes 4 20 ma készülékeknél alkalmazhatók. NAA 105 OVP-32/33 IN 1 (C) ; IN 2 (D) Out 1 (F) ; Out 2 (E) A,B,H,G = OVP-12/33 Kültér Beltér Out In In Out

5 KIEGÉSZÍTÔK NAW-104: Szennyvízadapter rozsdamentes acélból, az NP típusú szonda végén NAA-101: Szerelődoboz páraszűrővel, sorkapcsokkal a szonda bekötéséhez lévő műanyag membránvédő sapka helyére szerelve, a búvárharang kialakulása : Szerelődoboz páraszűrővel, sorkapcsokkal OVP-12/33 tip. miatti levegőréteg megakadályozza a membrán sérülését túlfeszültségvédô egységgel, a szonda bekötéséhez NAA-105: Menetes kábelszorító rozsdamentes acélból, a szonda menetes csonkba NAA-209: Kábel függesztő egység, a szondakábel biztonságos felszereléséhez történő felszereléséhez OVP-12/33: áramhurokba köthető túlfeszültségvédô egység, IP54 védettség, kültéri kivitel OVP-32/33: áramhurokba köthető túlfeszültségvédô egység, IP20 védettség, DIN sínre szerelhető beltéri kivitel MÉRŐKÖRI KIALAKÍTÁSOK Szinttávadás Kültér Beltér Szint: Szinttávadás + hômérséklet távadás szint Szint: Hômérséklet: hômérséklet szint Szint: Hômérséklet: hômérséklet PT100 4-vezetékes A Multicont fogadja a max. 15 db normál vagy max. 4 db Ex kivitelű HART-os távadótól érkezô digitális információt, feldolgozza, meg je le níti, igény esetén az adatokat RS485 vonalon továbbítja a PC felé. Megjelenítés töténhet NIVISION szoftver alkalmazásával. Thermocont TTW hômérséklet NIVOPRESS N TÖBB MÉRÔHELYES RENDSZERBEN HART RS485 NIVOPRESS N SZÁMÍTÓGÉPES RENDSZERBEN HART kimenetû készüléket és HART-RS232 modemet alkalmazva bármely PC-re csatla koz - tat ható a készülék. A PC-n látható az összes NIVOPRESS N által mért adat, és ha szükséges, a készülékek át is prog ra moz ha tók. Egy HART modemre max. 15 db normál távadó csatla koz - tatható. Alkalmazható az NPCAL konfigurációs, vagy a NIVISION fo lya mat megjelenítô szoftver.

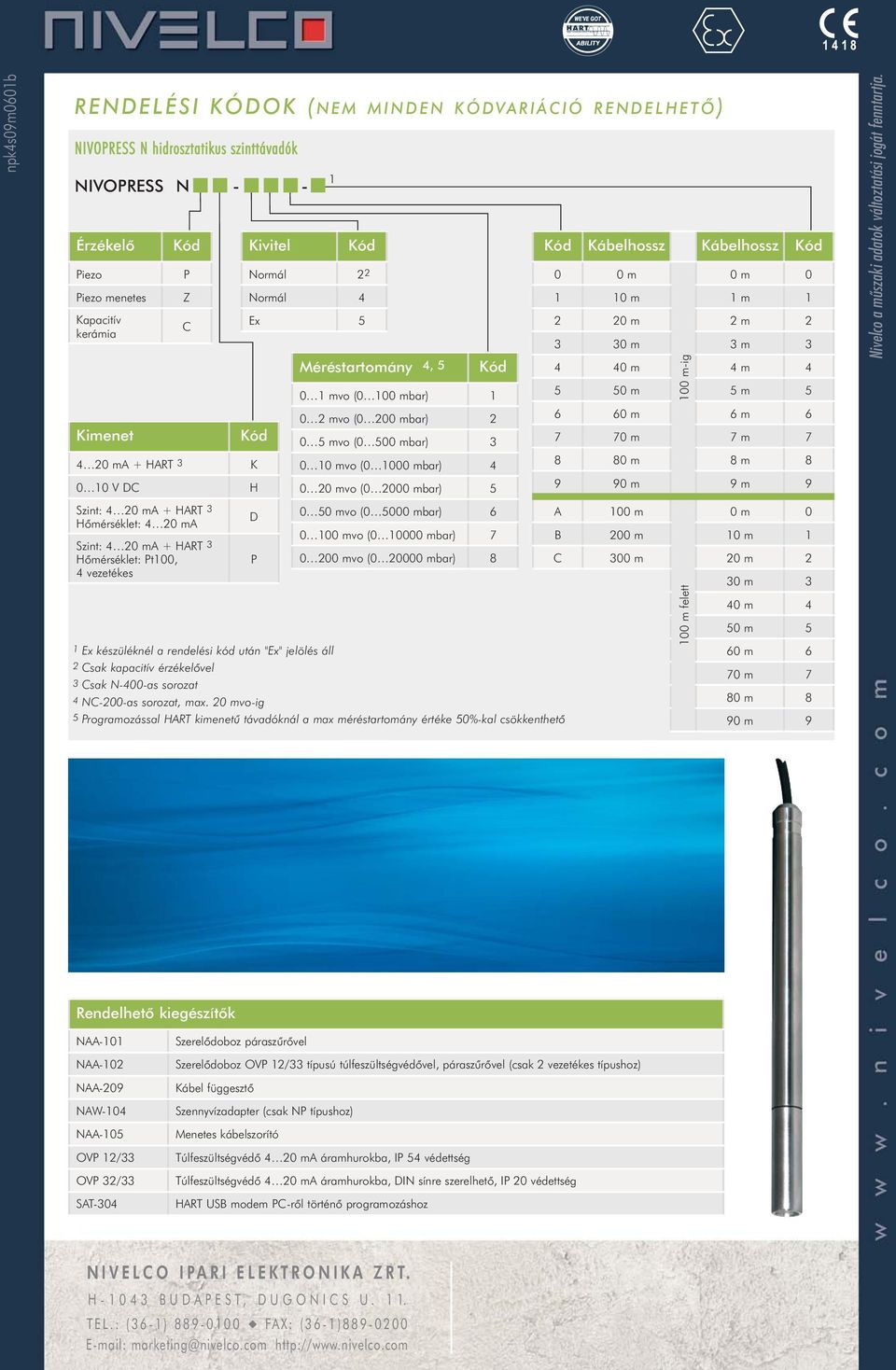

6 npk4s09m0601b RENDELÉSI KÓDOK (NEM MINDEN KÓDVARIÁCIÓ RENDELHETÔ) NIVOPRESS N hidrosztatikus szinttávadók NIVOPRESS N - - Érzékelô Piezo Piezo menetes Kapacitív kerámia Kimenet P Z C 4 20 ma 3 K 0 10 V DC H Kivitel 1 Normál 2 2 Normál 4 Ex 5 Méréstartomány 4, mvo (0 100 mbar) mvo (0 200 mbar) mvo (0 500 mbar) mvo ( mbar) mvo ( mbar) 5 Kábelhossz Kábelhossz 0 0 m 100 m-ig 0 m m 1 m m 2 m m 3 m m 4 m m 5 m m 6 m m 7 m m 8 m m 9 m 9 Nivelco a mûszaki adatok változtatási jogát fenntartja. Szint: 4 20 ma 3 Hômérséklet: 4 20 ma Szint: 4 20 ma 3 Hômérséklet: Pt100, 4 vezetékes D P 0 50 mvo ( mbar) mvo ( mbar) mvo ( mbar) 8 1 Ex készüléknél a rendelési kód után "Ex" jelölés áll 2 Csak kapacitív érzékelôvel 3 Csak N-400-as sorozat 4 NC-200-as sorozat, max. 20 mvo-ig 5 Programozással HART kimenetű távadóknál a max méréstartomány értéke 50%-kal csökkenthetô A 100 m 100 m felett 0 m 0 B 200 m 10 m 1 C 300 m 20 m 2 30 m 3 40 m 4 50 m 5 60 m 6 70 m 7 80 m 8 90 m 9 Rendelhetô kiegészítôk NAA-101 NAA-209 NAW-104 NAA-105 OVP 12/33 OVP 32/33 SAT-304 Szerelôdoboz páraszűrôvel Szerelôdoboz OVP 12/33 típusú túlfeszültségvédôvel, páraszűrôvel (csak 2 vezetékes típushoz) Kábel függesztô Szennyvízadapter (csak NP típushoz) Menetes kábelszorító Túlfeszültségvédô 4 20 ma áramhurokba, IP 54 védettség Túlfeszültségvédô 4 20 ma áramhurokba, DIN sínre szerelhetô, IP 20 védettség HART USB modem PC-rôl történô programozáshoz NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) u FAX: (36-1) marketing@nivelco.com
