2 M I N D I G A F E L PiloTREK SUGÁRZOTT MIKROHULLÁMÚ SZINTTÁVADÓK FOLYADÉKOKRA JELLEMZÔK 2-vezetékes K-sávú sugárzott radar 24 GHz-es mérőjel frekvencia 23 méteres méréstartomány folyadékokra és masszákra ± 3 mm-es pontosság Könnyű beépíthetőség a kis antennaátmérő miatt Kürt és tokozott antennás kivitelek Magas higiéniai követelményeknek megfelelő aszeptikus kivitel Magas hőmérsékletű kivitel Dugaszolható grafikus kijelző Ex kivitel ALKALMAZÁSI TERÜLETEK Víz, szennyvízipar Energiaipar Élelmiszeripar Gyógyszeripar Vegyipar ALKALMAZÁSOK Folyadékok és masszák szintmérése ÁLTALÁNOS ISMERTETÔ A K-sávban, 24 GHz-en működő 2-vezetékes PiloTREK sugárzott radarok az érintésmentes szintmérés-technika legfejlettebb, kiváló pontosságú távadói. Kisméretű antennájuk miatt könnyen beépíthetők és költséghatékony mérési megoldást nyújtanak. A NIVELCO új K-sávú radarja ±3 mm-es pontossággal, kis holt-zónával és széles készülékház variációval (műanyag, alumínium, rozsdamentes acél) rendelkezik. Az antenna választékban megtalálhatóak a rozsdamentes acél kürtantenna és a műanyag tokozású antennaváltozatok. A tokozott antennakivitelek lehetővé teszik a készülék kiszerelését a technológia megbontása nélkül. A távadók dugaszolható kijelző egység segítségével programozhatók. Ha helyi leolvasás nem szükséges, kijelző nélkül is rendelhető, tovább csökkentve a költségeket. Az új PiloTREK jelfeldolgozása a NIVELCO érintésmentes méréstechnikában szerzett 30 éves tapasztalatán alapul, melynek köszönhetően mind egyszerű, mind kihívást jelentő feladatokra kiváló választást jelent. MŰKÖDÉS A mikrohullámú jellel működő szinttávadó mérési elve a visszaverődés futási idejének mérésén alapul. A mikrohullám terjedési sebessége levegőben, gázokban, vákuumban hőmérséklettől és közegnyomástól függetlenül közel állandó, ezért a mért távolság nem függ a mérendő közeg fizikai paramétereitől. A szinttávadó antennájával kisugárzott nanoszekundumos mikrohullámú impulzusok energiájának egy része a mérendő anyagtól függően a mérendő felszínről visszaverődik. A mérőimpulzus futási idejét az elektronika megméri, feldolgozza és távolság, szint, vagy térfogatarányos jellé alakítja. Egy bizonyos anyag szintjének mérhetőségét a mérendő anyagról visszavert mikrohullámú jel nagysága határozza meg. Ennek nagysága függ a távadó és a felszín távolságától, a mérendő anyag relatív dielektromos állandójától és a felszín hullámosságától. A mérendő közeg relatív dielektromos állandójának alsó határa 1,9. Jelvisszaverődés a dielektromos állandó függvényében (%), sík fémlemezhez viszonyítva Tájékoztató εr értékek Petróleum 2,1 Aceton 21 Ásványolaj 2,1 Etilalkohol 24 Benzol 2,2 Etanol 25,1 Benzin 2,3 Metilalkohol 33,1 Bitumen 2,6 Metanol 33,7 Szén-diszulfid 2,6 Glykol 37 Gázolaj 4 Nitrobenzol 40 Éterek 4,4 Glicerin 41,1 Ecetsav 6,2 Víz 80 Ammónia Kénsav (T=20 C) 84 ANTENNA TÍPUSOK Antenna átmérő Antenna típusa DN40 mm DN50 mm DN80 mm Technológiai csatlakozás 1 ½" BSP / NPT 2" TRICLAMP DN50 MILCH 2" BSP / NPT DN80 DN150 karimák Rozsdamentes acél (1.4751) kürt Műanyag (PP) tokozott Műanyag (PTFE) tokozott

3 S Ő S Z I N T E N MÛSZAKI ADATOK Kivitel Műanyag házas kivitel Fémházas kivitel Magas hőmérsékletű kivitel Mért változók Mérőjel frekvencia Mérési tartomány Ismétlési pontosság Minimális sugárzási kúpszög Minimális ε r Felbontás Hőmérséklet hiba (MSZ EN szerint) Tápfeszültség Kimenet Digitális kommunikáció Kijelző Mérési gyakoriság Szint, távolság; származtatott változók: térfogat, tömeg ~24 GHz (K-sáv) 0,2 m 23 m (az alkalmazott antennától függ) < 0,6 m: ±15 mm ; 0,6 1 m: ±8 mm ; 1 10 m: ±3 mm ; > 10 m: a mért érték ±0,04%-a 11 (az alkalmazott antennától függ) 1,9 (az alkalmazott antennától függ) 1 mm 0,05% FSK / 10 C (-20 C C) 20 V 36 V DC 4-20 ma + HART SAP-300 grafikus kijelző mp alkalmazási beállítás szerint Antenna átmérő 38 mm (1 ½"), 48 mm (2"), 75 mm (3") Antenna anyaga Kürt: ; tokozott: PP, PTFE Kürt: ; tokozott: PTFE Közeghőmérséklet Maximális közegnyomás -30 ºC ºC, (maximum 2 percig 120 ºC) -30 ºC ºC PP tokozat esetén: maximum 80 ºC 25 bar (120 ºC-on); Műanyag antenna tokozat esetén: 3 bar (25 ºC-on) Környezeti hőmérséklet -20 ºC +60 ºC Technológiai csatlakozás Rendelési kód szerint Mechanikai védettség IP 67 Elektromos csatlakozás M 20 x1,5 műanyag tömszelencén keresztül, kábel külső átmérő: Ø 7 Ø13 mm, huzalkeresztmetszet: max.1,5 mm2 Elektronika ház Műanyag (PBT) Festett alumínium öntvény Tömítések Bizonyítványok Kommunikációs engedélyek Viton, EPDM ATEX, IEC Ex, FM (engedélyezés alatt) R&TTE, FCC (engedélyezés alatt) Tömeg 1 1,6 kg 2 2,6 kg 3 3,6 kg ÉRZÉKELŐK SPECIÁLIS ADATAI Típus WES/WGS-140/14N WEM/WGM-140/14N WES/WGS-150/15N WEM/WGM-150/15N WEP/WGP-140/14N DN40 rozsdamentes acél kürtantenna DN50 rozsdamentes acél kürtantenna Elektronika ház anyaga Festett alumínium öntvény Műanyag (PBT) Festett alumínium öntvény Műanyag (PBT) DN40 PP tokozású antenna Technológiai csatlakozás 1½" BSP, 1½"NPT 2" BSP, 2" NPT 1½" BSP, 1½" NPT Sugárzási kúpszög ε r = 1, ,2 m... 4,5 m 0,2 m... 7 m ε r = ,2 m m 0,2 m m 0,2 m m ε r > 10 0,2 m m 0,2 m m 0,2 m m

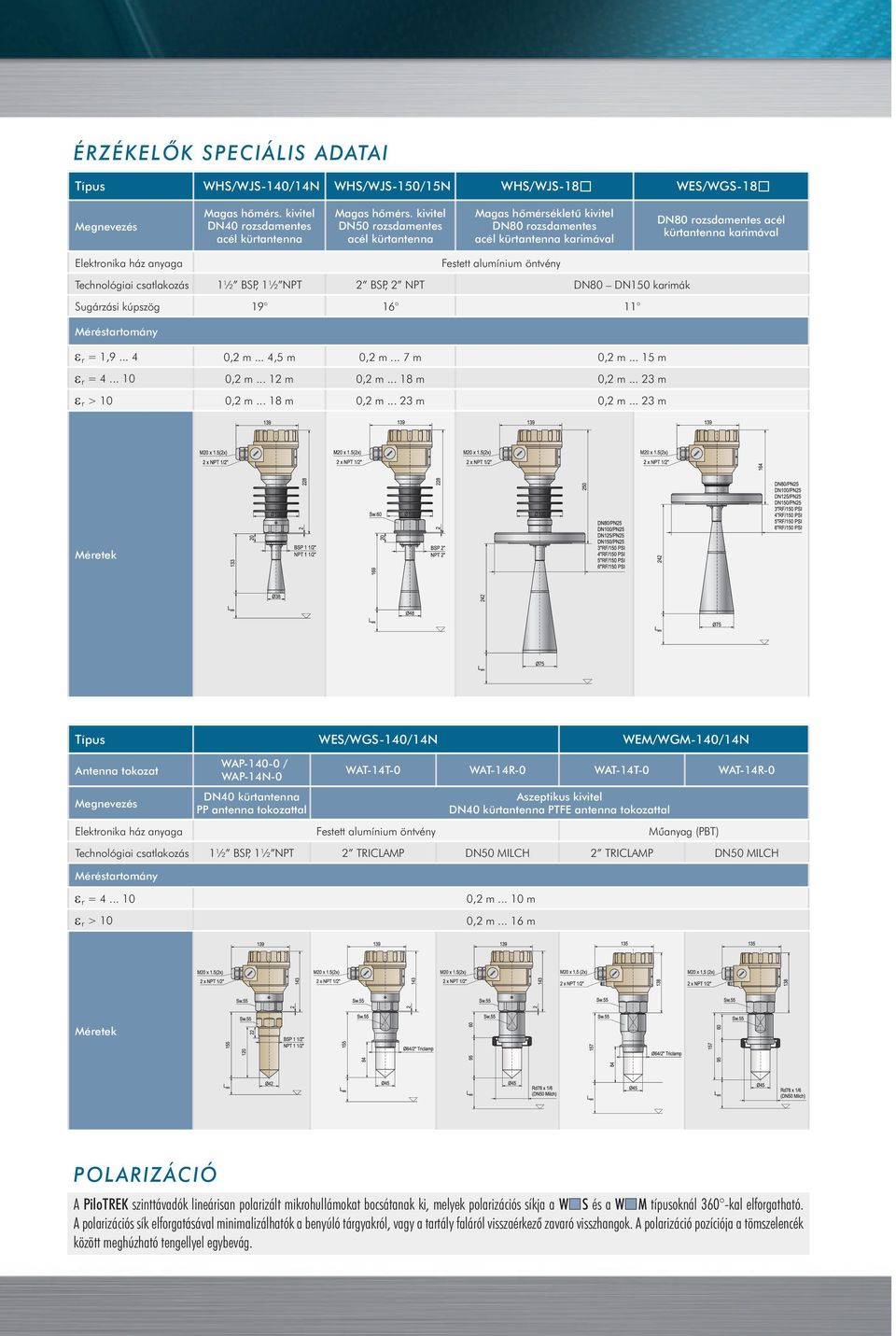

4 ÉRZÉKELŐK SPECIÁLIS ADATAI Típus WHS/WJS-140/14N WHS/WJS-150/15N WHS/WJS-18 WES/WGS-18 Magas hőmérs. kivitel DN40 rozsdamentes acél kürtantenna Magas hőmérs. kivitel DN50 rozsdamentes acél kürtantenna Magas hőmérsékletű kivitel DN80 rozsdamentes acél kürtantenna karimával DN80 rozsdamentes acél kürtantenna karimával Elektronika ház anyaga Festett alumínium öntvény Technológiai csatlakozás 1½ BSP, 1½ NPT 2 BSP, 2 NPT DN80 DN150 karimák Sugárzási kúpszög ε r = 1, ,2 m... 4,5 m 0,2 m... 7 m 0,2 m m ε r = ,2 m m 0,2 m m 0,2 m m ε r > 10 0,2 m m 0,2 m m 0,2 m m Típus WES/WGS-140/14N WEM/WGM-140/14N Antenna tokozat WAP / WAP-14N-0 DN40 kürtantenna PP antenna tokozattal WAT-14T-0 WAT-14R-0 WAT-14T-0 WAT-14R-0 Aszeptikus kivitel DN40 kürtantenna PTFE antenna tokozattal Elektronika ház anyaga Festett alumínium öntvény Műanyag (PBT) Technológiai csatlakozás 1½ BSP, 1½ NPT 2 TRICLAMP DN50 MILCH 2 TRICLAMP DN50 MILCH ε r = ε r > 10 0,2 m m 0,2 m m POLARIZÁCIÓ A PiloTREK szinttávadók lineárisan polarizált mikrohullámokat bocsátanak ki, melyek polarizációs síkja a W S és a W M típusoknál 360 -kal elforgatható. A polarizációs sík elforgatásával minimalizálhatók a benyúló tárgyakról, vagy a tartály faláról visszaérkező zavaró visszhangok. A polarizáció pozíciója a tömszelencék között meghúzható tengellyel egybevág.

5 ÉRZÉKELŐK SPECIÁLIS ADATAI Típus WEP-150/15N Elektronika ház anyaga Technológiai csatlakozás WHS/WJS-140/14N WAP / WAP-15N-0 Antenna tokozat WES/WGS-150/15N WAT-14R-0 Magas hőmérsékletű, aszeptikus kivitel DN40 kürtantenna PTFE antenna tokozattal DN50 kürtantenna PP antenna tokozattal Műanyag (PBT) Festett alumínium öntvény 2" BSP, 2" NPT 2" TRICLAMP εr = ,2 m m 0,2 m m εr > 10 0,2 m m 0,2 m m * LMIN az ábrázolt méret szerint PROGRAMOZÁS, VISSZHANGTÉRKÉP A SAP-300 dugaszolható grafikus kijelző modullal teljes körű programozás valósítható meg, a szöveges menürendszerrel beállíthatók az alapvető mérési és kimeneti paraméterek. A nagyméretű LCD pontmátrix kijelzőn az adatok digitális és analóg bárgráf formában láthatók. A SAP-300 kijelző lehetővé teszi visszhang-térkép megjelenítését, mely segít a zavaró visszhangok detektálásában és a mérési konfiguráció optimalizálásában. BEÉPÍTÉS A többszörös visszaverődések elkerülése érdekében a készüléket nem szabad a tartály tengelyébe, vagy a beömlő és kiömlő nyílásokhoz közel beépíteni. A PiloTREK optimális helye (hengeres tartály esetén) az r = (0,3 0,5) R sugáron van. Az érzékelőt legalább 200 mm-re kell felszerelni a tartály falától. A beépítés helyét úgy kell megválasztani, hogy az a lehető legtávolabb essen a tartályba benyúló szerkezeti elemektől, illetve a hullámzást, örvénylést vagy erős vibrációs hatást keltő berendezésektől. Az érzékelő sugárzó felületének a merendő felülettel ± 2-3 -os eltérésen belül párhuzamosnak kell lennie. A készüléket a megengedettnél magasabb hőmérséklet kialakulásának elkerülése érdekében közvetlen napsugárzás ellen védeni kell. HÁTTÉRKEZELÉS A készülék háttérkezelésének köszönhetően figyelmen kívül hagyhatók a tartályban lévő (nem mozgó) tárgyakról érkező zavaró visszhangok. Ehhez arra van szükség, hogy a készülék egy háttérfelvételt készítsen a tartály alaphelyzetéről. A PiloTREK méréskiértékelő szoftvere ezután képes automatikusan felismerni és figyelmen kívül hagyni a tartályba benyúló tárgyakról érkező zavaró visszaverődéseket. BEKÖTÉS Kijelző egység csatlakozó Műszercsatlakozó hurokáramméréshez ma áramhurok és tápfeszültség (HART)

6 we10s13m0602b PiloTREK SZÁMÍTÓGÉPES RENDSZERBEN HART kimenetû készülékeket és UNICOMM HART-USB modemet alkalmazva bármely PC-re csat lakoztathatók a távadók. A PC-n látható az összes PiloTREK által mért adat, és ha szükséges, a készülékek távprog ra moz hatók. Egy HART modemre max. 15 db normál távadó csatlakoztatható. Az EView2 konfigurációs programmal a távadók PC-ről programozhatók, a NIVISION folyamatmegjelenítő szoftverrel pedig folyamatirányító rendszerbe illeszthetők. PiloTREK TÖBB MÉRŐHELYES RENDSZERBEN HART Nivelco a mûszaki adatok változtatási jogát fenntartja. A MultiCONT fogadja a max. 15 db különbözô fizikai paramétert mérô (pl. szint, DO, ORP, hômérséklet, nyomás) távadótól érkezô digitális információt, feldolgozza, meg je le níti, az adatokat, vezérlési és adatgyűjtési feladatokat lát el. A feldolgozott adatokat igény esetén RS485 vonalon továbbítja a PC felé. A megjelenítés történhet NIVISION szoftver alkalmazásával. HART RS485 RENDELÉSI KÓDOK (NEM MINDEN KÓDVARIÁCIÓ RENDELHETÔ) PiloTREK sugárzott mikrohullámú szinttávadók PiloTREK W (1) Funkció Sugárzó / Elektronika ház anyaga Kimenet/ Ex Távadó Távadó + kijelző Magas hőmérsékletű távadó (2) Magas hőmérsékletű távadó + kijelző (2) E G H J kürt antenna / Alumínium ház S kürt antenna / Műanyag ház M PP tokozott antenna / Műanyag ház P (3) Techn. csatl. BSP 0 DN80 PN25 2 DN80 6 NPT N DN100 PN25 3 DN100 7 DN125 PN25 4 DN125 8 DN150 PN25 5 DN " RF 150 psi A 3" RF E (1) Ex kivitelű készülékeknél 4" RF 150 psi B 4" RF F a rendelési kód után Ex jelölés áll 5" RF 150 psi C 5" RF G (2) Csak fémházas kivitelben rendelhető Csak DN40 és DN50 antenna átmérővel 6" RF 150 psi D 6" RF H és csak menetes csatlakozással rendelhető JIS 10K80A J JIS 80A P (4) Engedélyezés alatt JIS 10K100A K JIS 100A R rozsdamentes acél karimák Antenna átmérő / Techn. csatl. mérete PP műanyag karimák DN40 / 1 ½" 4 DN50 / 2" 5 DN80 / Karima ma + HART ma + HART / Ex (4) 8 ANTENNA TOKOZATOK PP tokozás 1½" BSP PP tokozás 1½" NPT PP tokozás 2" BSP PP tokozás 2" NPT PTFE tokozás 2" TRICLAMP csatlakozással PTFE tokozás DN50 MILCH csatlakozással Rendelési kód WAP WAP-14N-0 WAP WAP-15N-0 WAT-14T-0 WAT-14R-0 NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) FAX: (36-1) marketing@nivelco.com
